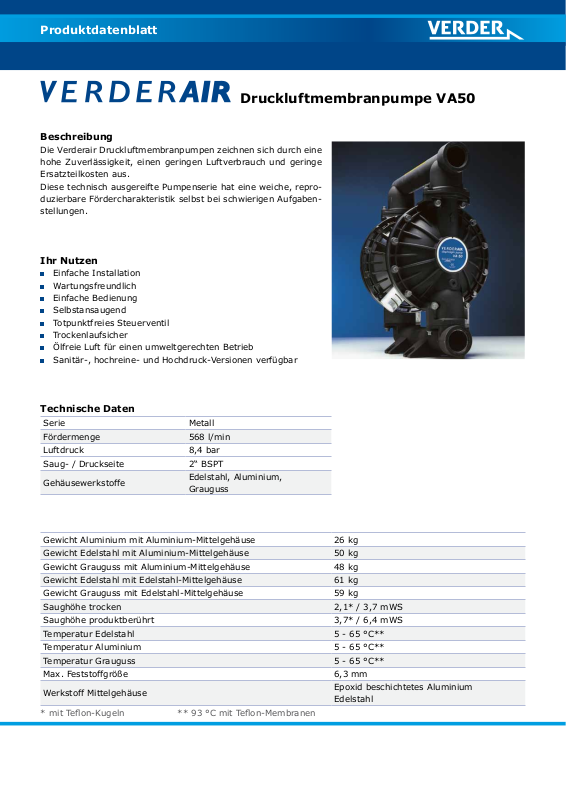

Produktdatenblatt

Druckluftmembranpumpe VA50

Beschreibung

Die Verderair Druckluftmembranpumpen zeichnen sich durch eine hohe Zuverlässigkeit, einen geringen Luftverbrauch und geringe Ersatzteilkosten aus. Diese technisch ausgereifte Pumpenserie hat eine weiche, reproduzierbare Fördercharakteristik selbst bei schwierigen Aufgabenstellungen.

Ihr Nutzen

Einfache Installation Wartungsfreundlich Einfache Bedienung Selbstansaugend Totpunktfreies Steuerventil Trockenlaufsicher Ölfreie Luft für einen umweltgerechten Betrieb Sanitär-, hochreine- und Hochdruck-Versionen verfügbar

Technische Daten

Serie Metall Fördermenge 568 l/min Luftdruck 8,4 bar Saug- / Druckseite 2“ BSPT

Gehäusewerkstoffe

Gewicht Aluminium mit Aluminium-Mittelgehäuse 26 kg Gewicht Edelstahl mit Aluminium-Mittelgehäuse 50 kg Gewicht Grauguss mit Aluminium-Mittelgehäuse 48 kg Gewicht Edelstahl mit Edelstahl-Mittelgehäuse 61 kg Gewicht Grauguss mit Edelstahl-Mittelgehäuse 59 kg Saughöhe trocken 2,1* / 3,7 mWS Saughöhe produktberührt 3,7* / 6,4 mWS Temperatur Edelstahl 5 - 65 °C** Temperatur Aluminium 5 - 65 °C** Temperatur Grauguss 5 - 65 °C** Max. Feststoffgröße 6,3 mm

Werkstoff Mittelgehäuse

* mit Teon-Kugeln ** 93 °C mit Teon-Membranen

Edelstahl, Aluminium, Grauguss

Epoxid beschichtetes Aluminium Edelstahl

Page 2

Produktdatenblatt

Kennlinie

Druckluftmembranpumpe VA50

Abmessungen

Edelstahl Grauguss Aluminium Aluminium verlängert*

A 227,7 mm 213,1 mm 213,1 mm 213,1 mm B 239,0 mm 230,1 mm 230,1 mm 230,1 mm C 393,7 mm 312,4 mm 312,4 mm 328,2 mm D 165,1 mm 152,4 mm 152,4 mm 152,4 mm E 458,9 mm 443,2 mm 443,2 mm 443,2 mm F 565,7 mm 492,0 mm 505,5 mm 579,1 mm G 625,8 mm 542,8 mm 556,3 mm 631,9 mm H 668,0 mm 584,2 mm 597,7 mm 673,3 mm J 60,2 mm 50,8 mm 50,8 mm 50,8 mm K 24,1 mm 9,7 mm 9,7 mm 9,7 mm

* Bei verlängerten AluminiumPumpen entspricht der Abstand zwischen Saug- und Druckseite den Einbaumaßen von Wilden und Aro Pumpen. Somit ist ein problemloser Austausch möglich
