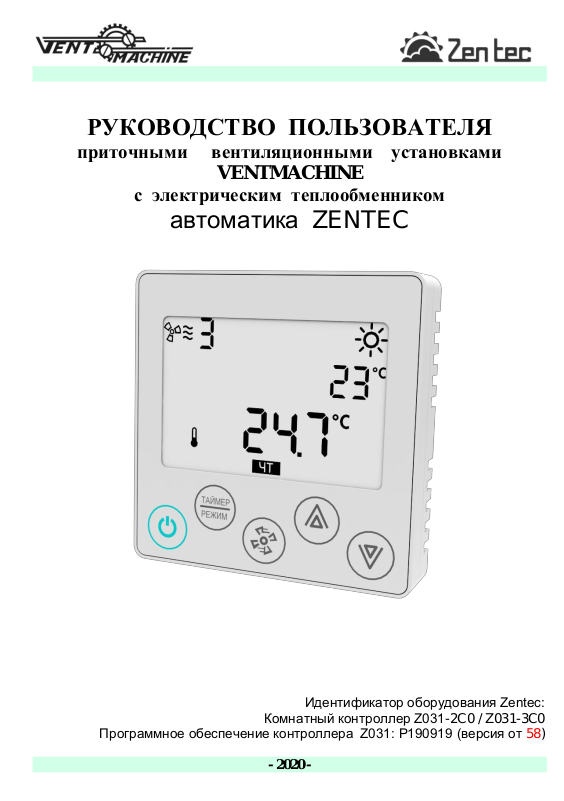

Page 1
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
приточными вентиляционными установками
VENTMACHINE
с электрическим теплообменником
автоматика ZENTEC
Идентификатор оборудования Zentec:
Комнатный контроллер Z031-2C0 / Z031-3C0
Программное обеспечение контроллера Z031: P190919 (версия от 58)
- 2020 -
Page 2
Управление приточной вентиляционной установкой (ПВУ) производится с
Комнатный контроллер Z031 оборудован ёмкостным клавиатурным сенсором. Сенсор
чувствителен к статическому и электромагнитному полю.
Запрещается использовать Z031 рядом с источниками статического и
электромагнитного поля. Прикосновение к сенсорным кнопкам только чистыми
сухими руками без перчаток.
Индикатор состояния
(работы)
Мигает
- Запуск (подготовка к работе) установки
- Завершение работы установки
- Установка остановлена по сигналу «СТОП»
Индикатор температуры
от датчика в канале
воздуховода
На главном дисплее отображается температура
воздуха, измеренная в канале воздуховода
вентиляционной установки
Индикатор температуры
от встроенного в панель
датчика
На главном дисплее отображается температура
воздуха, измеренная в непосредственной
близости от панели
- 1 -
Скорость вентилятора
Вентиляция с подогревом
Температурная
уставка (задание
температуры)
Температура
воздуха в канале
(приток)
Индикация
вентилятора
Индикатор
состояния
(работы)
Дни недели
Кнопка
«ВКЛ/ВЫКЛ»
Кнопки
изменения
уставки
Кнопки
изменения
уставки
Выбор режима индикации
Задание скорости вентилятора
ТАЙМЕР
(работа по
расписанию)
помощью комнатного контроллера, который устанавливается на стене обслуживаемого
помещения, в зоне, не доступной для детей.
Важная информация
ПАНЕЛЬ (КОМНАТНЫЙ КОНТРОЛЛЕР)
Page 3
УПРАВЛЕНИЕ
- 2 -
День недели
Текущее время
Таймер
(работа по
расписанию)
Включение ПВУ осуществляется нажатием кнопки «ВКЛ/ВЫКЛ» .
Установка при этом включается в режим работы «Вентиляция с подогревом», на
дисплее высвечивается символ и значение уставки температуры приточного
воздуха, которое можно изменять в пределах от +10°С до +30°С кнопками «ВВЕРХ»
и «ВНИЗ» до требуемой величины. Через 30-40 сек (время, необходимое
для открытия воздушного клапана) включится вентилятор и подогрев воздуха.
Переключение скоростей вентилятора осуществляется кратковременным
нажатием кнопки «ВЕНТИЛЯТОР» , при этом скорости переключаются в
последовательности от меньшей к большей в цикле 1-2-3… - (1-наименьшая скорость).
Разгон вентилятора осуществляется плавно — с 1 до 7 скорости примерно за 30 сек.
На дисплее постоянно отображается температура приточного воздуха.
При нажатии кнопки «ТАЙМЕР/РЕЖИМ» на 30 сек включается
отображение температуры комнатного воздуха, измеренной датчиком, встроенным в
панель.
Выключение ПВУ осуществляется нажатием кнопки «ВКЛ/ВЫКЛ» . При
этом нагреватели отключаются, а вентилятор будет работать еще около 10 секунд для
выравнивания температур внутри установки. После этого установка переходит в
дежурный режим с отображением текущего времени и дня недели.
ДЕЖУРНЫЙ РЕЖИМ
Page 4
№

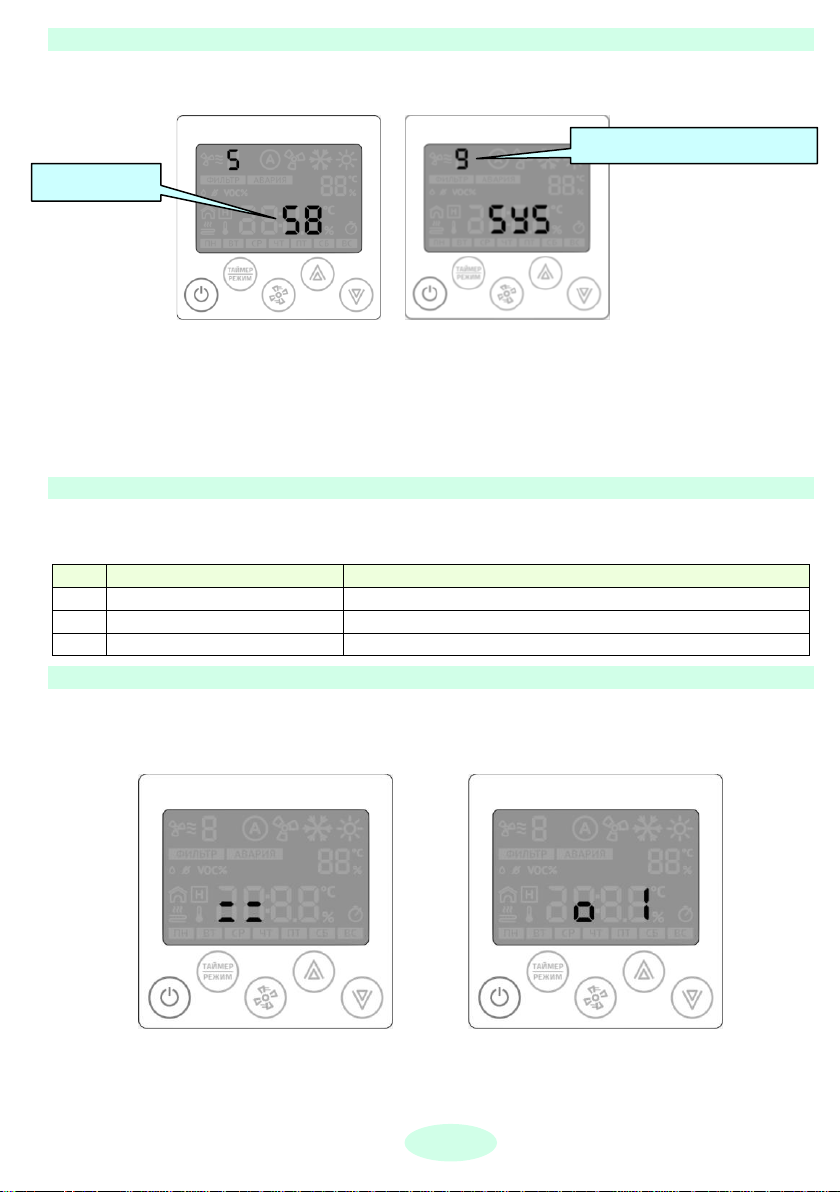

Условное бозначение
Назначение параметра
1
o_1
Настройка расписания работы (таймер)
2
o_2
Настройка часов и календаря
3
o_3
Настройка параметров (для специалистов)
Версия ПО
Обратный отсчет (10 сек)
- 3 -
РАБОТА С ПАНЕЛЬЮ
После подачи питания на дисплей Z031 выводится версия программного
обеспечения.
В этот момент производится калибровка чувствительности сенсорной
клавиатуры. Внимание! Процесс калибровки может занимать значительное время. Во
время калибровки не следует нажимать на клавиатуру. После успешного завершения
калибровки чувствительности кнопок Z031 в течение 10 секунд ожидает входа
пользователя в системное меню (информация по системному меню предоставляется для
специалистов по запросу).
СТРУКТУРА МЕНЮ ПАРАМЕТРИЗАЦИИ
Для настройки расписания работы, часов, календаря и системных параметров
предусмотрено меню параметризации. Меню состоит из трех пунктов:
ВХОД В МЕНЮ ПАРАМЕТРИЗАЦИИ
Меню параметризации доступно в дежурном режиме в любой момент времени
после полной инициализации. Для входа в меню:
1. В дежурном режиме нажать кнопку «Вентилятор» в течение 4 сек;
2. Стрелками «Вверх» или «Вниз» выбрать номер пункта меню (о_1, о_2 или о_3);
3. Для входа в необходимый пункт меню кратковременно нажать кн. Вентилятор.
Page 5

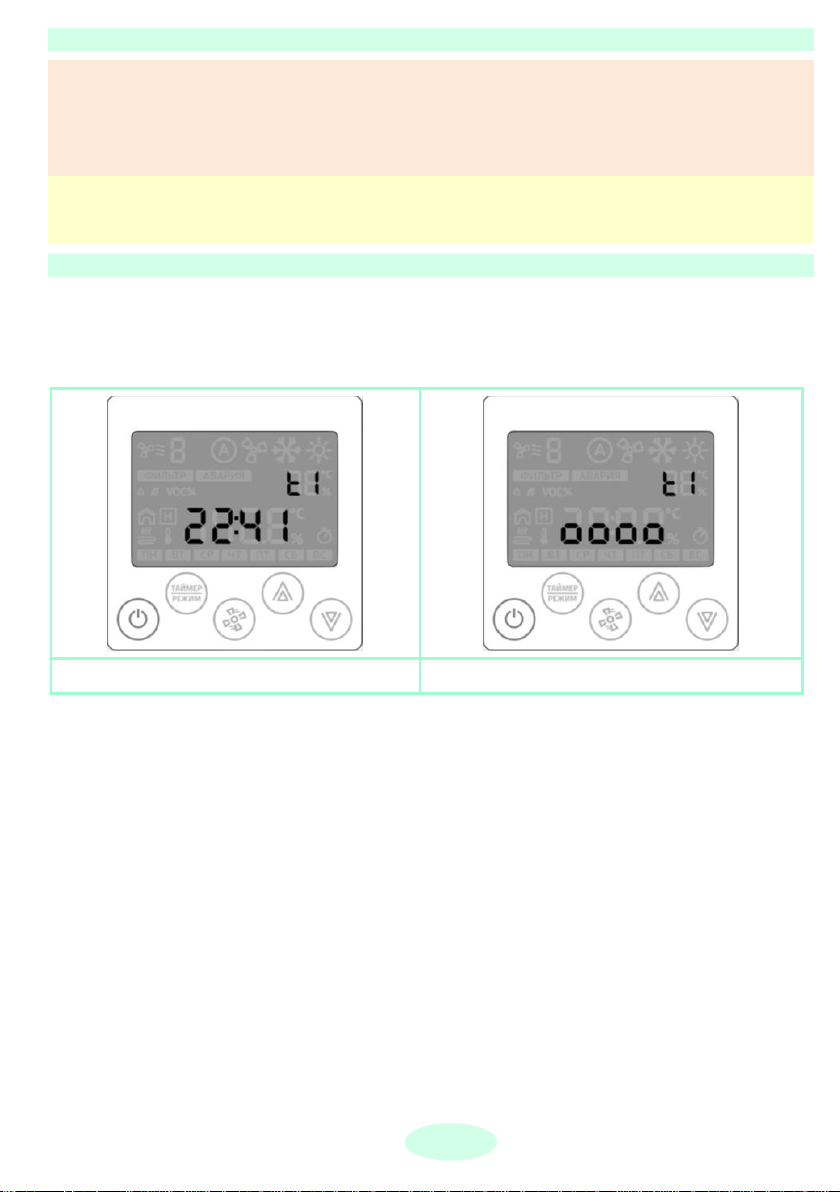

Мигает индикатор t1, задача активна
Мигает индикатор t1, задача не активна
- 4 -
МЕТОДЫ РАБОТЫ В МЕНЮ ПАРАМЕТРИЗАЦИИ
Пункт меню о_1 - настройка расписания работы
• Стрелки «Вверх» или «Вниз» - выбор и установка необходимого параметра;
• Кнопка «Режим» - активация/деактивация выбранной записи таймера;
• Кнопка «Питание» - выход из редактирования в дежурный режим.
Пункт меню о_2 - настройка часов и календаря
• Стрелки «Вверх» или «Вниз» - выбор и установка необходимого параметра;
• Кнопка «Питание» - выход из редактирования в дежурный режим.
ПУНКТ МЕНЮ о_1 - НАСТРОЙКА РАСПИСАНИЯ РАБОТЫ (ТАЙМЕР)
Кратковременно нажимайте на кнопку «Вентилятор» до появления меню №1.
Снова нажмите на кнопку «Вентилятор». После входа в меню на индикаторе
отображается номер задачи (номер расписания/таймера) и статус: задача активна/задача
не активна.
Вы можете создать до девяти независимых задач (t1 – t9) и управлять
активностью каждой задачи по отдельности.
Настройка каждой задачи сводится к нескольким шагам:
1. Выбор активности задачи;
2. Установка часов и минут выполнения задачи, если она активна;
3. Выбор дня недели (с клавиатуры Z031 всего доступно четыре предварительно
настроенные комбинации дней недели):
- будни (с понедельника по пятницу)
- все дни (с понедельника по воскресенье)
- суббота
- выходные (суббота и воскресенье)
4. Выбор функции: включить(ON) или отключить (OFF) систему.
4.1. Если выбрать функцию «отключить», то дальнейшие настройки не
производятся.
4.2. Если выбрать функцию «включить», то необходимо произвести настройки
уставки температуры и скорости вентилятора;
5. Выбор функции: установить необходимую температуру;
6. Выбор функции: установить необходимую скорость вентилятора.
Page 6

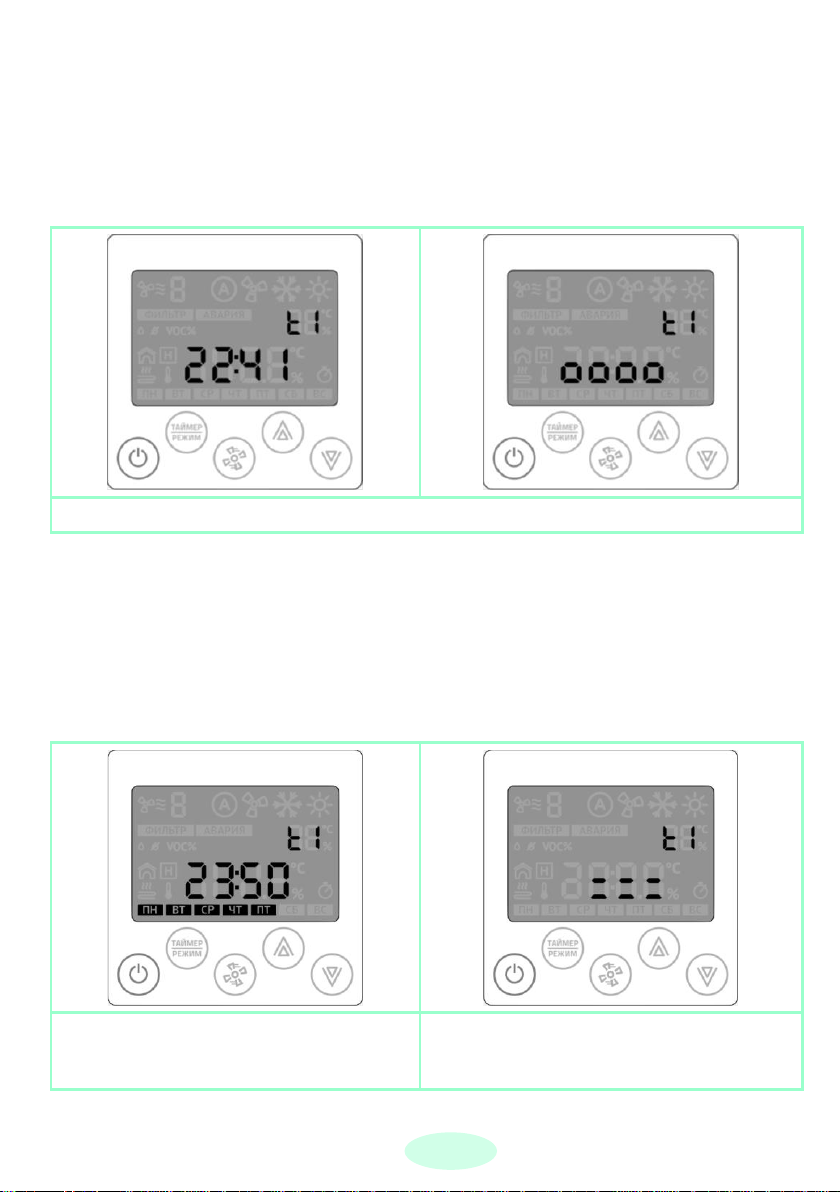

Программируя таймер, Вы всегда получите одну из трех последовательностей:
Мигает t1, Стрелками «Вверх» или «Вниз» выбирается номер расписания
Стрелками «Вверх» или «Вниз»
устанавливается необходимая группа
дней недели.
Случай неопределенного состояния
таймера: мигает поле с прочерками.
Нажмите стрелку «Вверх» или «Вниз»
- 5 -
1. Номер таймера (t1-t9) → неактивен;
2. Номер таймера (t1-t9) → активен → в XX часов YY минут → по ZZZZZZZ дням
недели → отключить систему;
3. Номер таймера (t1-t9) → активен → в XX часов YY минут → по ZZZZZZZ дням
недели → включить систему → и, в момент включения установить температуру
w°C → и установить V скорость вентилятора.
Уставку температуры и скорость вентилятора нужно задавать всегда.
Вход в меню редактирования таймера — нажать кнопку «Вентилятор». Мигает
индикатор часов. Стрелками «Вверх» или «Вниз» устанавливается необходимое
значение;
Переход к редактированию минут - нажать кнопку «Вентилятор». Стрелками
«Вверх» или «Вниз» устанавливается необходимое значение;
Переход к редактированию дня недели - нажать кнопку «Вентилятор».
Примечание: В случае неопределенного состояния таймера (ни один из
элементов не мигает) нажмите стрелку «Вверх» или «Вниз»
Нажать кнопку «Вентилятор» для перехода к редактированию функций таймера.
Page 7

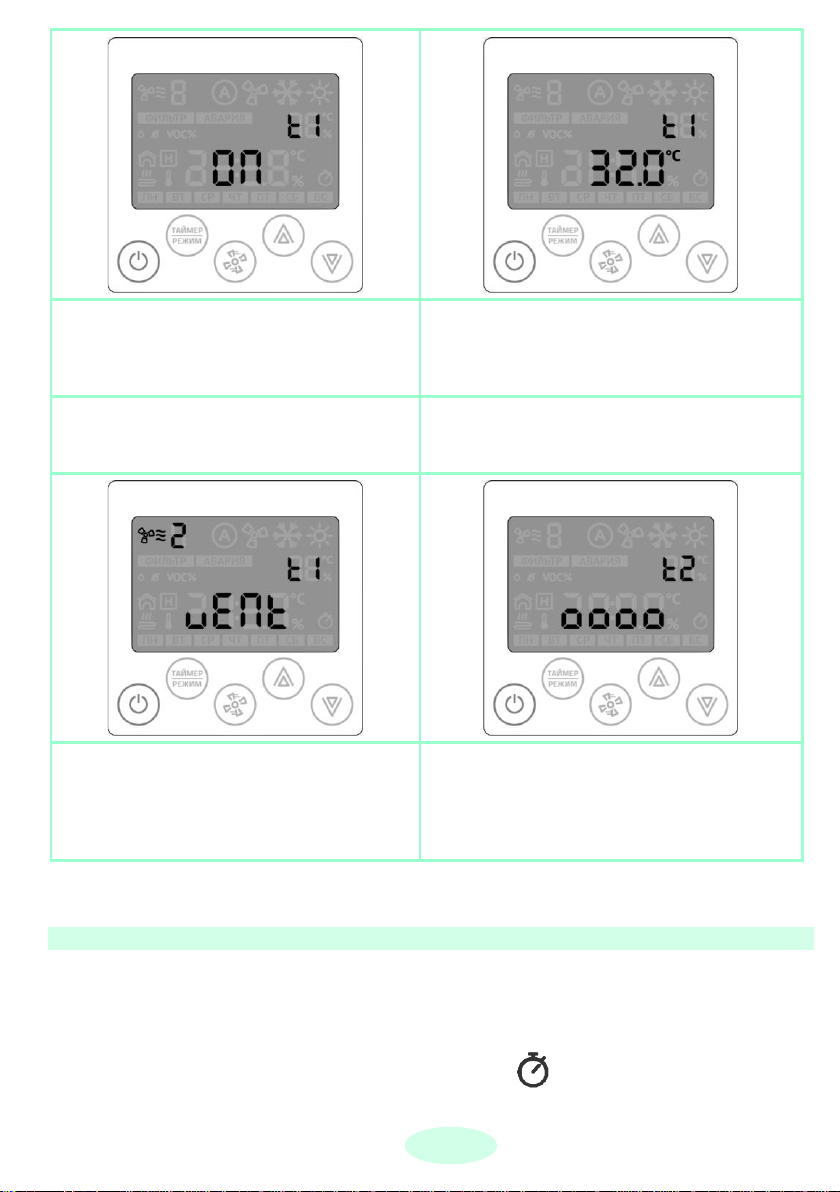

Стрелками «Вверх» или «Вниз»
устанавливается необходимая
функция: Включение (On) или
выключение (OFF)
Стрелками «Вверх» или «Вниз» устанав
ливается необходимая температура
Переход к редактированию функции
«установка температуры» — нажать
кнопку «Вентилятор»
Переход к редактированию функции
«скорость вентилятора» — нажать
кнопку «Вентилятор»
Стрелками «Вверх» или «Вниз»
установить необходимую скорость
вентилятора. На этом шаге
заканчивается настройка текущей
задачи (t1)
Переход к редактированию следующей
задачи — нажать кн. «Вентилятор».
Стрелками «Вверх» или «Вниз»
устанавливается номер следующей
задачи для редактирования.
- 6 -
Для отказа от редактирования и выхода в основной дисплей - нажмите на
любом этапе кнопку «Питание».
АКТИВАЦИЯ ТАЙМЕРА
Для удобства управления таймером предусмотрена функция одновременного
управления всеми записями таймера. Для активации / временной дезактивации всех
записей таймера, необходимо перейти в дежурный режим работы контроллера Z031 и
кратковременно нажать на кнопку «Таймер / Режим». При активированном таймере
включается соответствующий индикатор на дисплее - .
Page 8

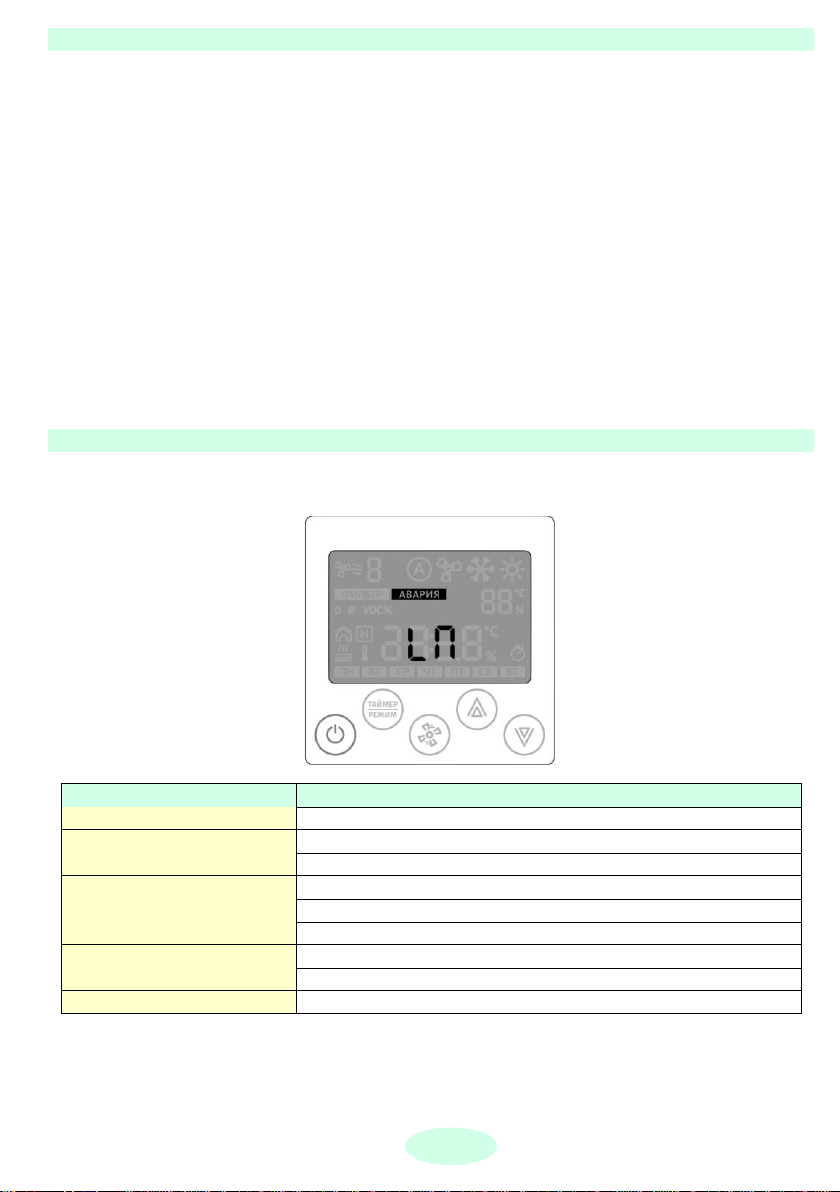

ПУНКТ МЕНЮ о_2 - НАСТРОЙКА ЧАСОВ И КАЛЕНДАРЯ
Индикация
Наименование
АВАРИЯ Е01
Пожар (если подключена пожарная сигнализация)
АВАРИЯ Е02
Обрыв датчика температуры в канале
АВАРИЯ Е05
Авария вентилятора
АВАРИЯ Е12 + «ФИЛЬТР»
Предельное загрязнение фильтра
АВАРИЯ Е14
Температура воздуха в канале < 5 °С в течение 4 мин.
АВАРИЯ Е16
Факт отсутствия связи панели с контроллером более 30 сек
АВАРИЯ Е29
Перегрев теплообменника (термоконтакт)
АВАРИЯ Е30
Температура воздуха в канале ˃ 65 °С
АВАРИЯ Ln
Нет связи панели с контроллером
- 7 -
Для входа в меню параметризации в дежурном режиме нажать и удерживать
кнопку «Вентилятор» в течение 4 сек;
Кратковременно нажимайте на кнопку «Вентилятор» до появления меню №2.
Снова нажмите на кнопку «Вентилятор». Начнет мигать индикатор часов.
Стрелками «Вверх» или «Вниз» устанавливаются часы. Переход к
редактированию минут - нажать кнопку «Вентилятор».
Стрелками «Вверх» или «Вниз» устанавливаются минуты. Переход к
редактированию даты - нажать кнопку «Вентилятор».
Стрелками «Вверх» или «Вниз» устанавливается число. Переход к
редактированию месяца - нажать кнопку «Вентилятор».
Стрелками «Вверх» или «Вниз» устанавливается месяц. Переход к
редактированию года - нажать кнопку «Вентилятор».
Стрелками «Вверх» или «Вниз» устанавливается год. На этом шаге
заканчивается настройка даты и календаря.
Возврат в главный экран — нажать кнопку «питание».
АВАРИЙНЫЕ (ОПЕРАЦИОННЫЕ) СООБЩЕНИЯ
В случае возникновения аварийных ситуаций установка выключится, а дисплей
переключится в режим отображения кода ошибки:
Снятие аварийной ситуации осуществляется «сбросом» питания всей установки
(снять и подать напряжение питания).
