ПАСПОРТ
БЛОК ВЫТЯЖНОЙ
BW-700
- 2016 -
Page 2
Скорость вращения вентилятора
1 2 3
4
Производительность, м
3
/ч
260
360
490
700
Уровень шума на входе установки, db
28
31
33
39
Уровень шума на выходе установки, db
33
36
39
43
Мощность вентилятора, кВт
0.195
Напряжение питания, В/Гц
220/50
Кабель подключения
МКШ 7х0.5 мм2 (ПВС 5х0.75 мм2)
Класс защиты
IP44
Габаритные размеры, мм
526 х 456 х 288
Вес, кг
16.3
Размещение
Внутреннее/наружное
Условия эксплуатации:
- температура наружного воздуха, ºС
-26/+50
ОБЛАСТЬ ПРИМЕНЕНИЯ
Общеобменная вентиляция в офисах, квартирах, магазинах, коттеджах с
использованием вентиляционной сети.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

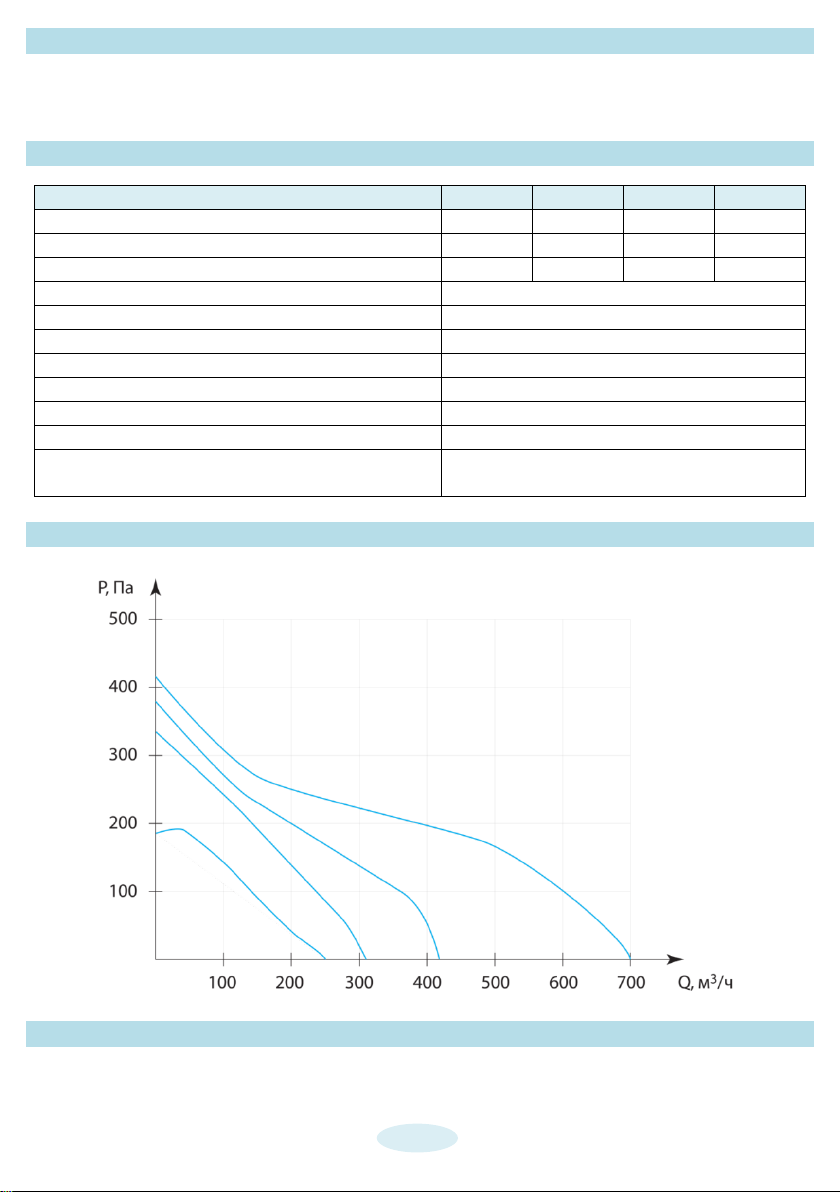

ГРАФИК ПАДЕНИЯ ДАВЛЕНИЯ
КОМПЛЕКТАЦИЯ
- Блок вытяжной;
- Паспорт.
- 1 -
Page 3

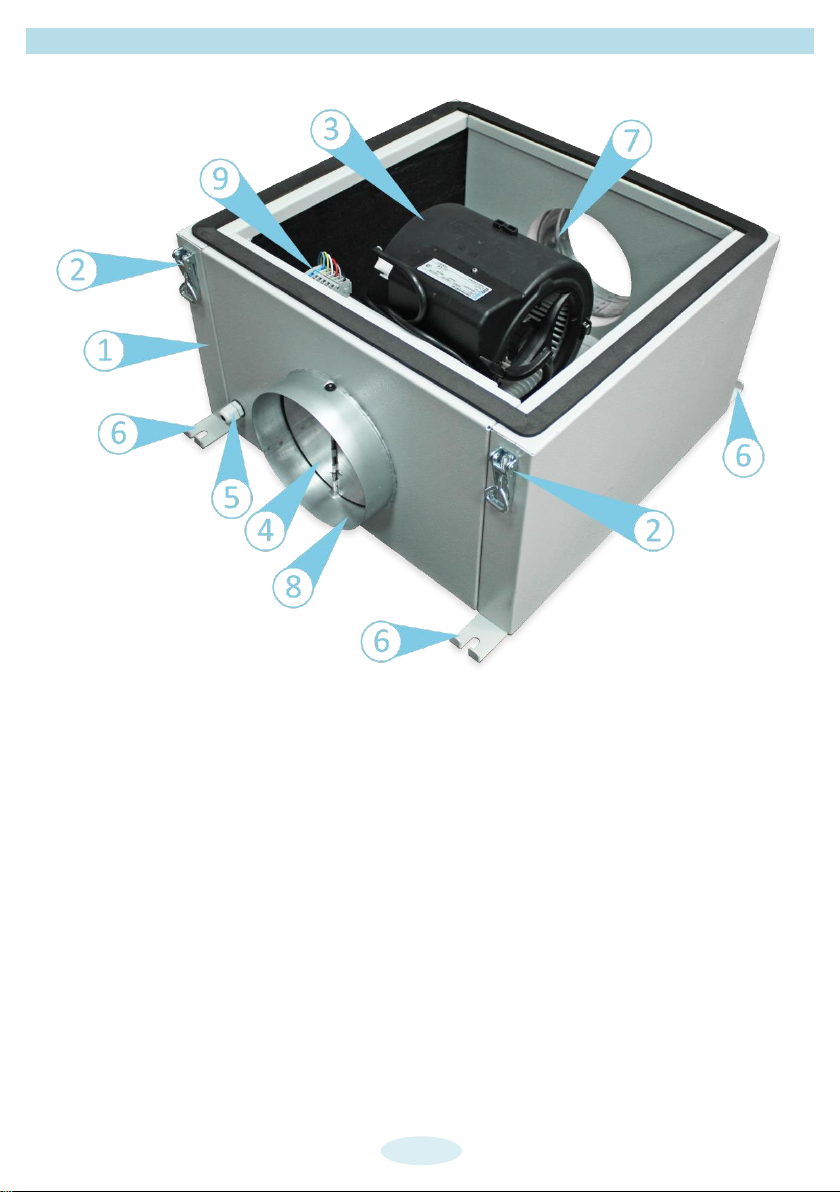

КОНСТРУКЦИЯ
1. Корпус несущий;
2. Замки-защелки;
3. Вентилятор центробежный;
4. Обратный клапан;
5. Гермоввод;
6. Кронштейны для крепления установки;
7. Входной фланец;
8. Выходной фланец;
9. Клеммы для внешних подключений.
- 2 -
Page 4

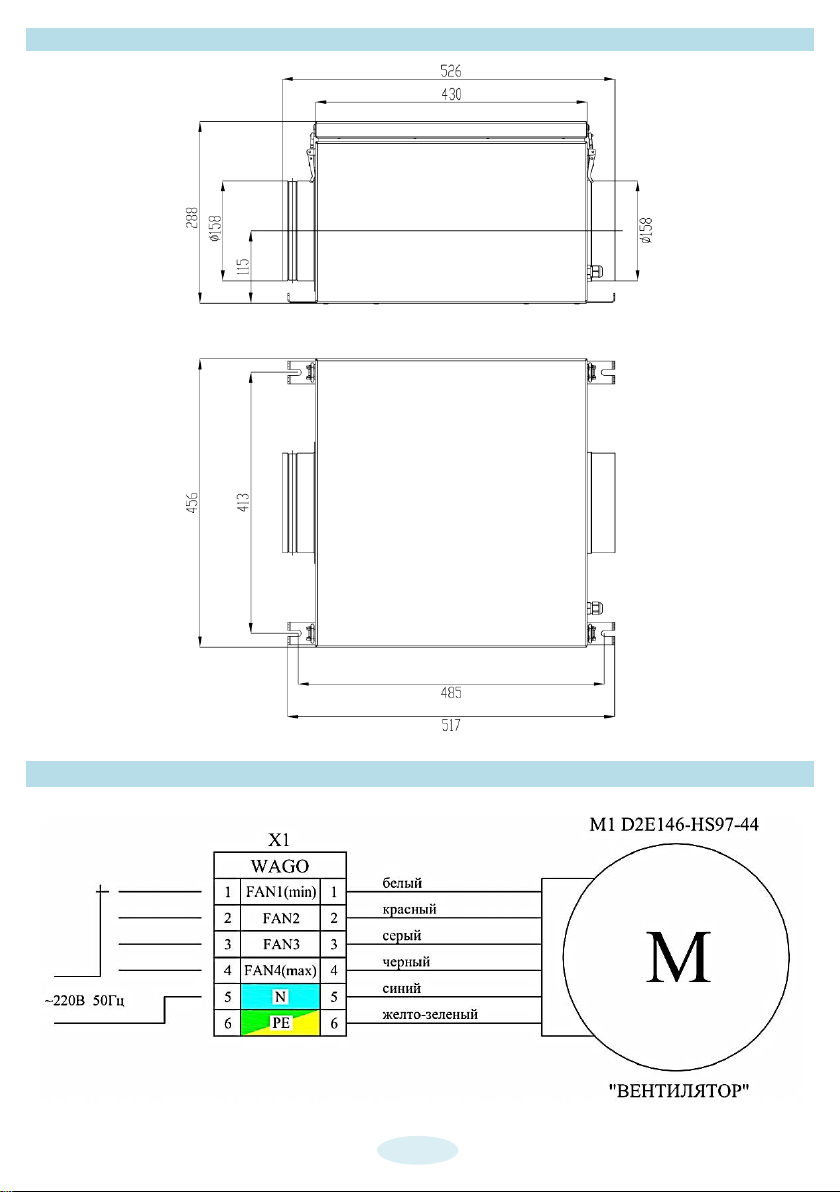

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
СХЕМА ПРИНЦИПИАЛЬНАЯ
- 3 –
Page 5

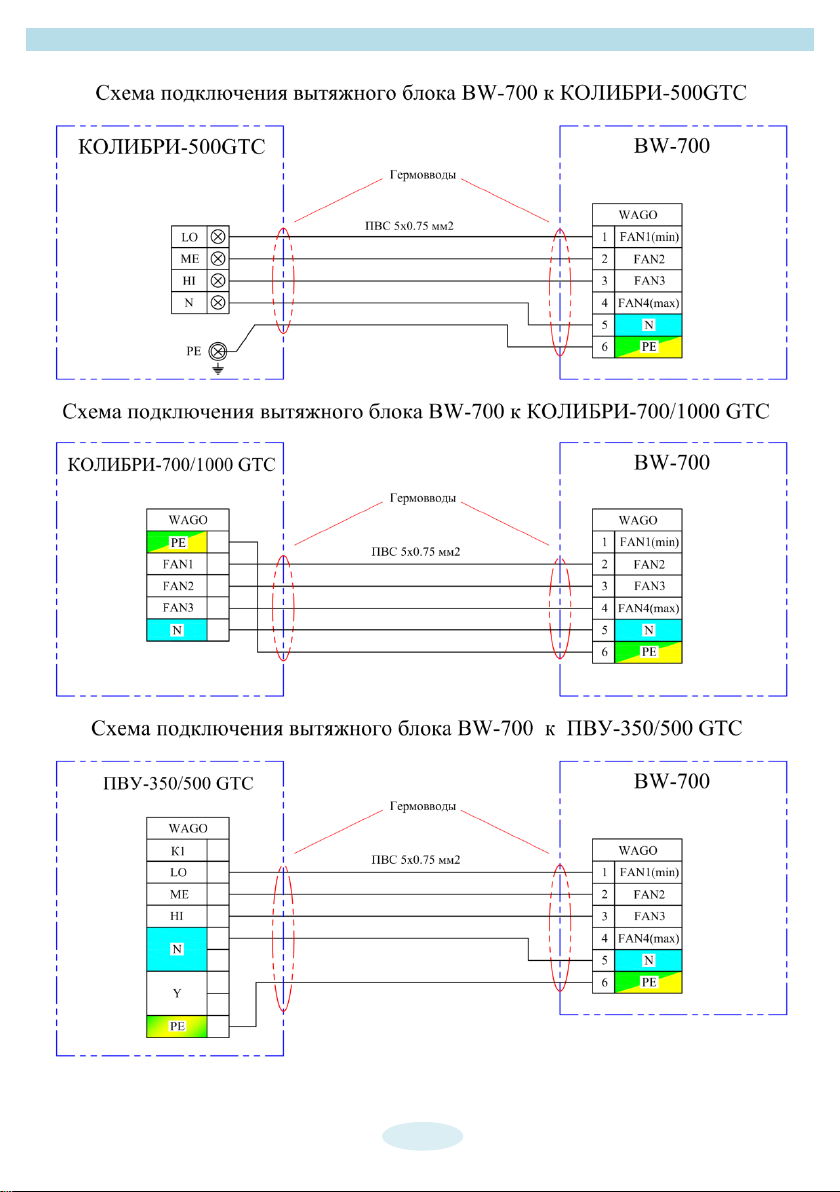

ПОДКЛЮЧЕНИЕ
- 4 -
Page 6
ПРАВИЛА И МЕРЫ БЕЗОПАСНОСТИ
Перед началом эксплуатации приточной вентиляционной установки
прочитайте, пожалуйста, информацию о безопасности и мерах
предосторожности, чтобы обеспечить безопасное использование этого
изделия:
- монтаж и подключение установки осуществляется специально обученным
персоналом в соответствии с требованиями ГОСТ, СНиП и СанПиН;
- проверка комплектации и наличие сопроводительной документации
осуществляется перед началом монтажных работ;
- электрические подключения должны выполняться квалифицированным
персоналом с соблюдением местных законов и нормативных актов и в
соответствии с технической документацией на установку;
- не эксплуатируйте установку при поврежденном кабеле электропитания;
- убедитесь, что параметры сети электропитания соответствуют электрическим
характеристикам, указанным в настоящем паспорте;
- убедитесь в том, что вся электрическая проводка закреплена, используются
специфицированные провода, и к проводам или концевым соединениям не
прилагаются никакие внешние усилия;
- убедитесь, что место размещения установки имеет прочное крепление,
способное выдержать вес установки. Недостаточно прочное крепление может
явиться причиной падения установки и нанесения травм;
- убедитесь в том, что установка надежно заземлена;
- во избежание несчастных случаев не включайте установку при снятой крышке;
- не допускайте попадания во входное (выходное) отверстие механических
предметов и влаги;
- не проводите техническое и сервисное обслуживание установки при включенном
электропитании.
ВНИМАНИЕ!!! Несоблюдение мер безопасности, недостаточная мощность
электрической сети или нарушения конструкции могут привести к
поражению электротоком, пожару, другим опасным последствиям.
