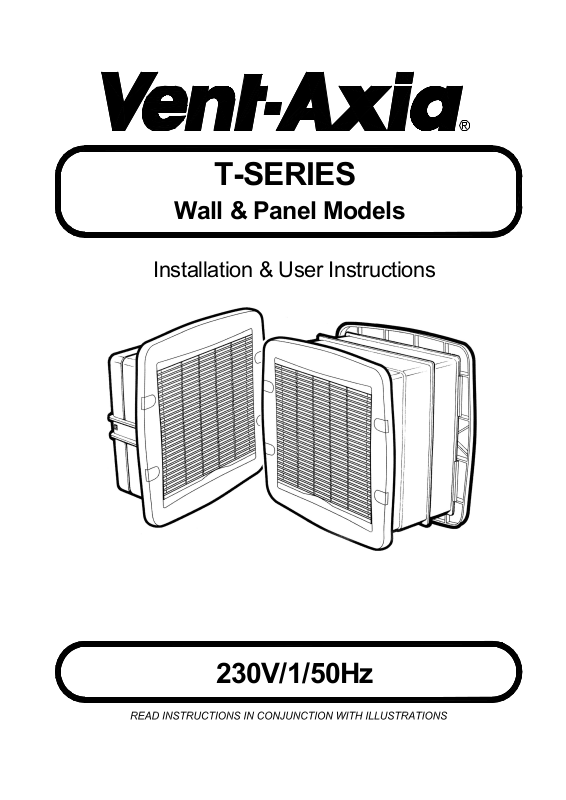

Vent-Axia T Series Installation & User's Instructions

T-SERIES

Wall & Panel Models

Installation & User Instructions

230V/1/50Hz

READ INSTRUCTIONS IN CONJUNCTION WITH THE
ILLUSTRATIONS

IMPORTANT

1.THE FAN MUST BE SITED AND CONNECTED
IN ACCORDANCE WITH CURRENT IEE
REGULATIONS (UK) OR THE APPROPRIATE
STANDARDS IN YOUR COUNTRY.

2.THIS APPLIANCE IS NOT SUITABLE FOR
INSTALLATION IN A SHOWER CUBICLE OR
ENCLOSURE AND MUST BE SITED AWAY FROM
ANY SOURCE OF WATER SPRAY, AND MUST BE
OUT OF REACH OF A PERSON USING A FIXED
BATH OR SHOWER.

3.SITE AWAY FROM DIRECT SOURCES OF
HEAT IN EXCESS OF 50ºC.

4.WHEN THE FAN IS INSTALLED IN A ROOM
CONTAINING A FUEL BURNING APPLIANCE,
THE INSTALLER MUST ENSURE THAT AIR
REPLACEMENT IS ADEQUATE FOR BOTH THE
FAN AND THE FUEL BURNING APPLIANCE. IF
THE FAN CAN BE USED TO SUPPLY AIR INTO
THE ROOM THE INSTALLER MUST ENSURE
THAT THE FAN INTAKE IS LOCATED AT LEAST
600mm AWAY FROM ANY FLUE OUTLET.

5.WIRING SHOULD BE VIA A SWITCHED SPUR
WITH A 3 AMP FUSE. (UK ONLY.)

6.DOUBLE POLE SWITCH OR PLUG AND
SOCKET SHOULD BE LOCATED OUTSIDE THE
ROOM CONTAINING A FIXED BATH OR
SHOWER.

7.THIS APPLIANCE MUST BE EARTHED.

8.READ THESE INSTRUCTIONS FULLY BEFORE
COMMENCING INSTALLATION

9.IF A T-SERIES CONTROLLER IS TO BE USED,
IT IS ESSENTIAL TO WIRE WITH 5-CORE
CABLE

10.THE APPLIANCE IS NOT INTENDED FOR
USE BY YOUNG CHILDREN OR INFIRM
PERSONS WITHOUT SUPERVISION.

11.YOUNG CHILDREN SHOULD BE
SUPERVISED TO ENSURE THAT THEY DO NOT
PLAY WITH THE APPLIANCE.

VOLTAGE
A.Check rating label to ensure that the motor is the correct
voltage. (see A).
WHERE TO FIT
BA short circuit of the airflow should always be avoided by

siting the fan as far away as possible from and opposite to the
main source of air replacement.

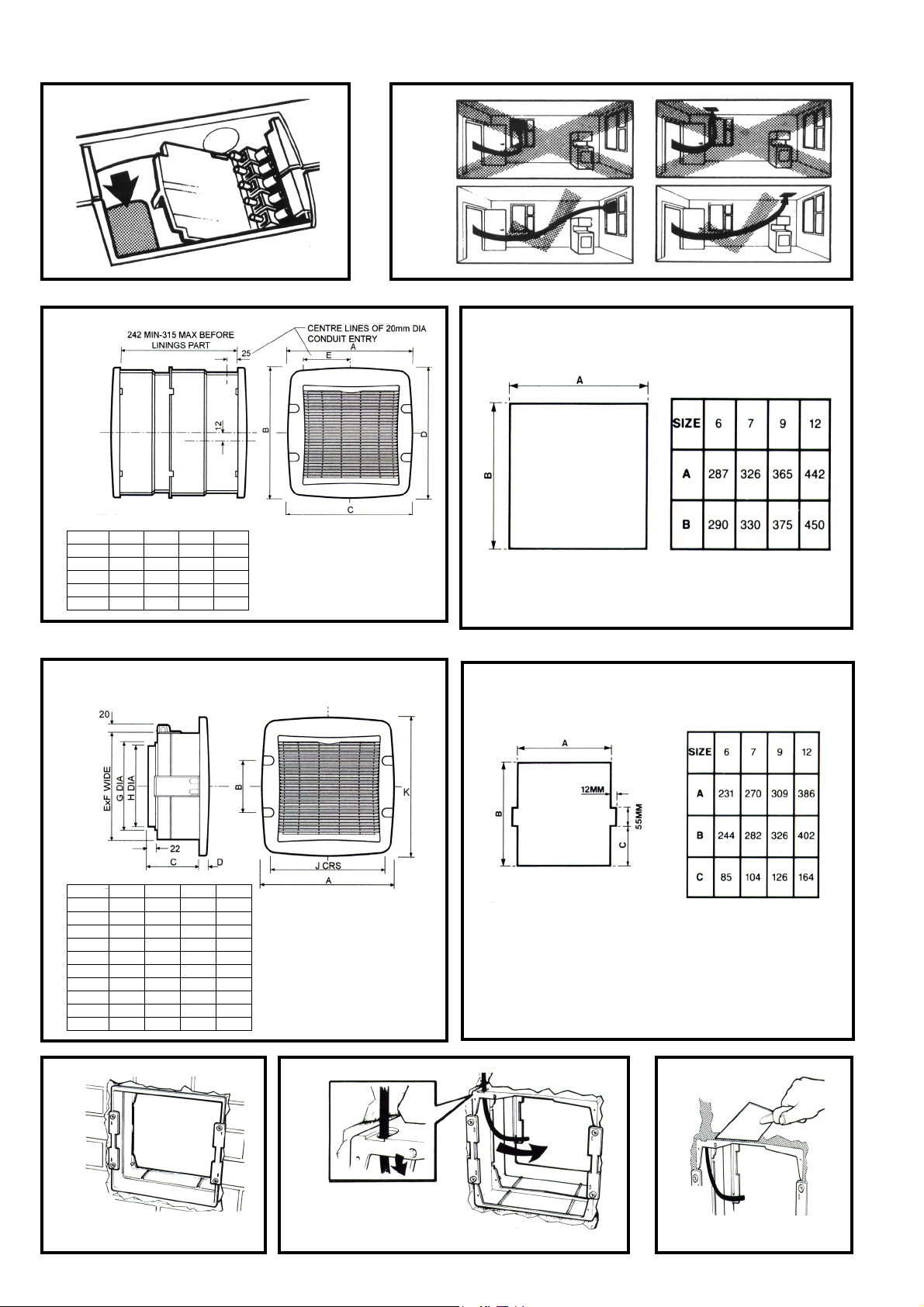

FAN DIMENSIONS
C1i/C3iiBefore commencing work, study the tables shown in
figures C1i/C3ii, to ensure fan will fit in position proposed.
PREPARATION AND INSTALLATION
Fitting Panel Model
C4iiYour T-Series Panel Model is suitable for fitting in vertical

or horizontal surfaces.
Cut the hole to the dimensions given in Table C4ii.

Fitting Wall Model
C2iYour T-Series Wall Model is suitable for fitting in most

double brick and cavity walls from 240mm upwards. The two
sections of the liner are designed to accommodate thickness of
wall up to 315mm. Further liner sections are available as an
accessory for walls of greater thickness. Cut the hole through
the wall to the dimensions given in Table C2i.
D1From outside, fit the section of liner with brackets on the
large end, flush with the outside wall face (ribs at the bottom,
cable entry at the top).
D2From the inside, cut out the cable/conduit entry on the
remaining section of liner. Fit the liner with brackets on the
small end flush with the inside wall face
cable entry at the top). Feed through wiring from the T-Series
Controller (5-core cable) or on/off switch (3-core cable). There
should be sufficient cable within the liner to allow for the
connector socket to be wired up and for the unit to be
withdrawn.
D3Cement the two wall liners into place taking care not to
distort the sides.
D4Fit the exterior louver to the exterior grille frame. Engage
the bottom edge first then lock into position by twisting the turn
buttons. Remove the fixing screw covers from the grille frame
and fix the grille to the outside of the liner using the four screws
provided. Ensure that the grille louvers are slanting downwards.
Note: The frame recesses are marked A and B, and
correspond with the covers.
Replace the screw covers (A’s and B’s must match).

Wall and Panel Models

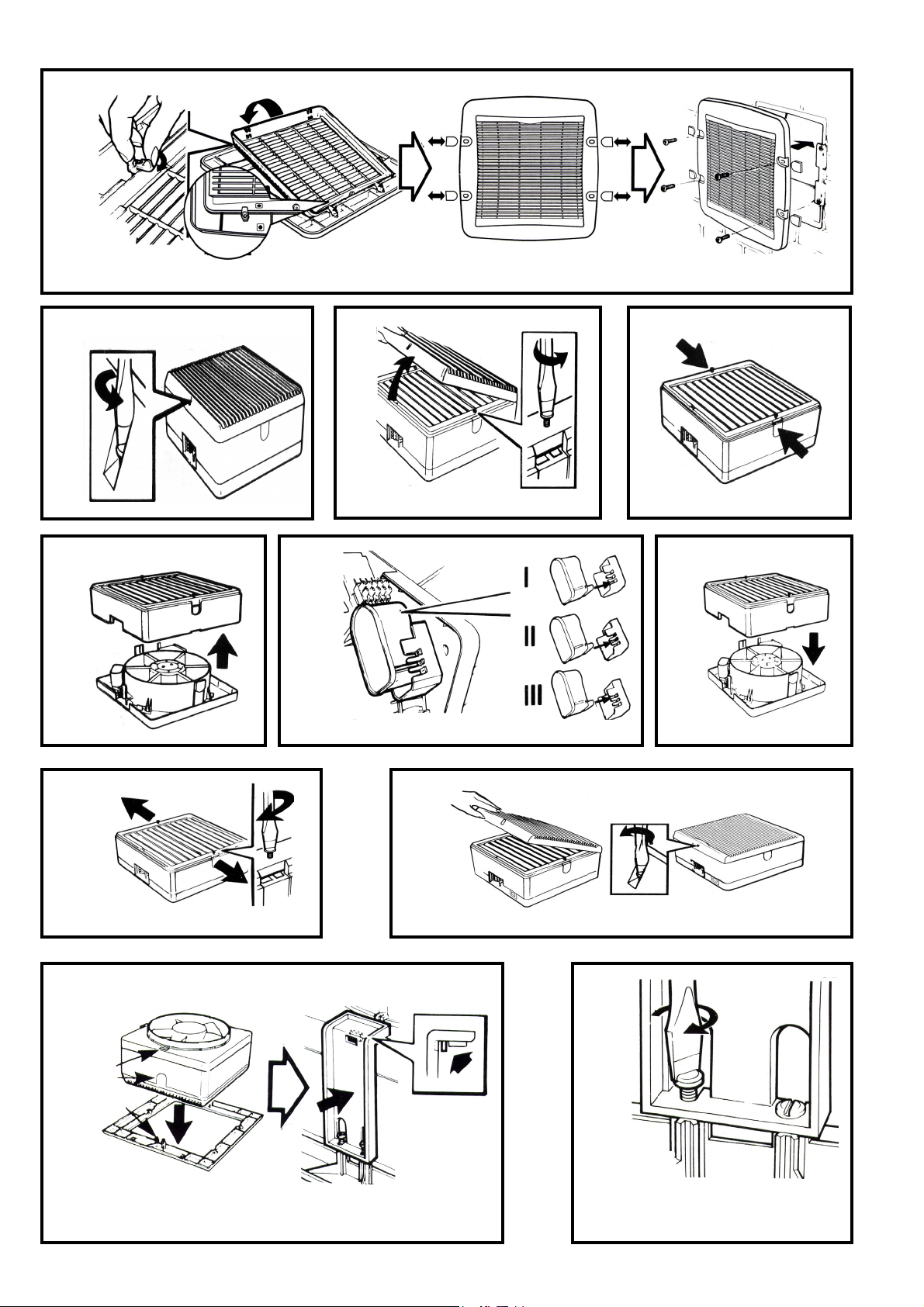

E1Place fan unit, impeller downwards, on a flat surface.

Unscrew grille securing screw located at the top of the grille.
E2Remove grille. Partially unscrew the two safety catch
screws on the face of the housing.

E3Depress the side catches.
E4Lift off the housing.

, (ribs at the bottom,

E5If the unit is to be wired through a T-Series Single Unit
Controller, the speed control pack must be removed from
the unit and plugged into the T-Series Controller. (See
Controller Fitting and Wiring Instructions). If the unit is to be
wired through an on/off switch, it can be preset at one of three
speeds. It is factory set for high speed (Position III). If the
medium speed is required, remove speed control pack and insert
it in Position II, if low speed is required insert in Position I.

E6Replace housing with connector slot uppermost.
E7With the two side catches fully engaged, tighten the catch

safety screws.
E8Replace interior grille with louvers slanting upwards.
Engage the bottom edge first, then push the top home. Tighten
the securing screw at the top of the grille.
E9Place grille frame downwards on a flat surface. Place fan
housing assembly with the grille locating in the frame,
orientated as shown. Loosen the four frame clamp screws, and
attach the two clamps. Ensure the tongues under the clamp
heads engage in the slots on the housing.
E10Tighten the four screws.

WARNING THIS APPLIANCE MUST BE EARTHED

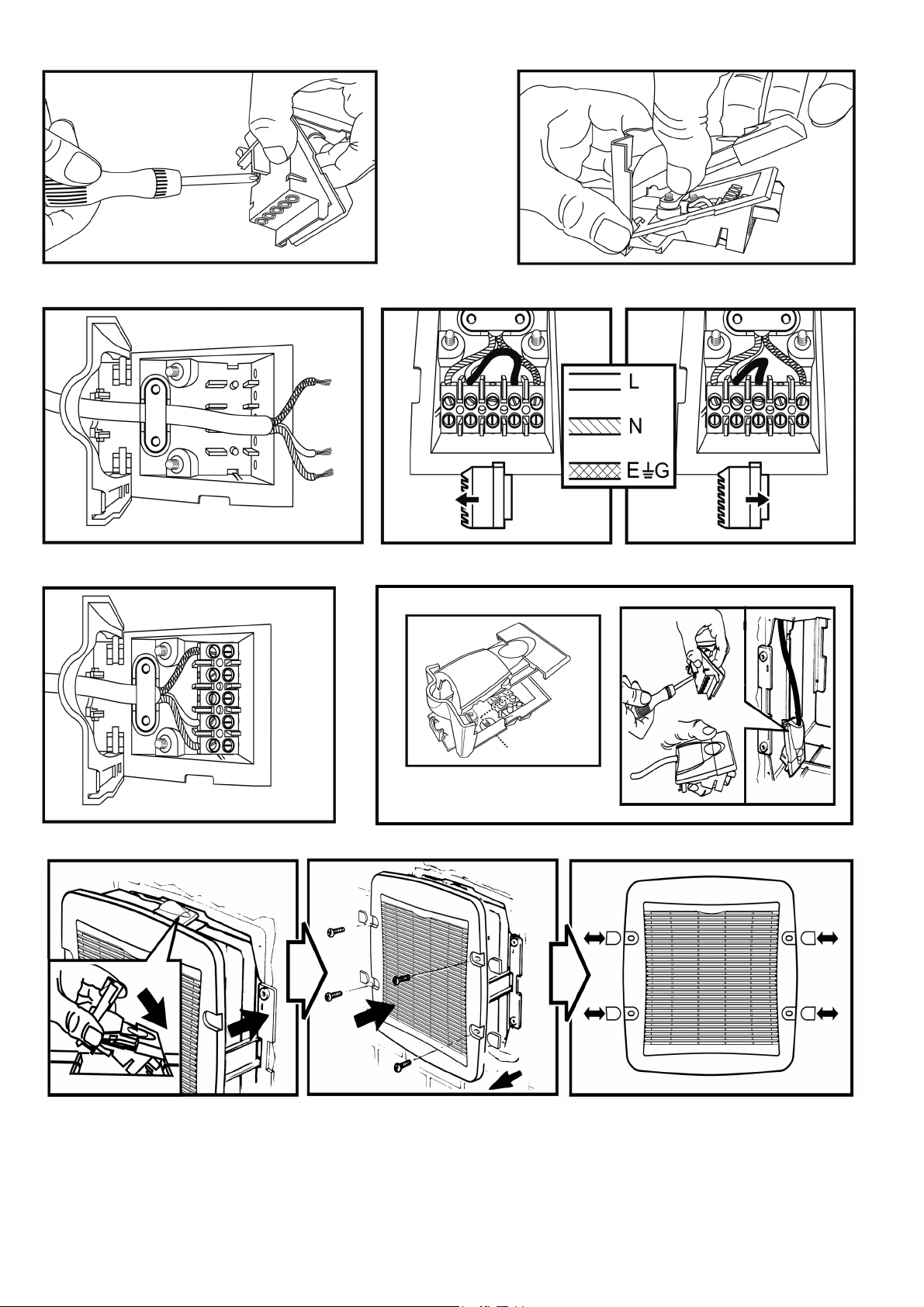

WIRING THE CONNECTOR SOCKET
F1Remove the top cover from the connector socket by undoing

the 2 retaining screws.

F2Lift up lever and slide out top cover.
F3Loosen cable clamp screws and pass the cable through the

clamp. (It may be necessary when using some 3-core cables to
reverse the cable clamp to ensure that the cable is securely
retained.
Note:
If the unit is to be wired through a T-Series single unit
controller, strip wires of the 5-core cable, see controller wiring
instructions for connections, and continue from F6. Check if
wiring through an on/off switch for single speed extract or
intake use, strip wires then connect to a suitable 3 pin plug or, if
permanently wired, a double pole isolator switch having a
contact separation of not less than 3mm must be provided.

For extract operation
F4Connect Live (brown) to terminal L3, Neutral (blue) to

terminal N and Earth (green/yellow) to terminal E/G in the
connector socket. Link terminal L3 to L1.

For intake operation
F5Connect Live (brown) to terminal L3, Neutral (blue) to

terminal N and Earth (green/yellow) to terminal E/G in the
connector socket. Link terminals L3 to L2.
F6“Click” terminal block into the base of the connector socket,
then tighten cable clamp screws evenly, ensuring a secure grip
on the outer sheath of the cable.
F7Slide the top cover back on and secure with the 2 retaining
screws.
F8Partially place the complete fan assembly into the wall and
push connector socket lever down to lock it in position.
Remove the fixing screw covers. Fix the fan on to the inside
liner, with the louvers slanting upwards, using the fixing
screws. Replace the screw covers.
Note: The A’s and B’s must match.

Performance guide in m

Wall Model 240V / 1 / 50Hz

Panel Model 240V / 1 / 50Hz

FOR THE USER

CLEANING

Apart from removing odours, your Vent-Axia fan also extracts
airborne impurities such as dirt, dust and grease. These
gradually build up and detract from the efficiency and
appearance of your fan. The Vent-Axia T-Series fans are
designed for easy cleaning and maintenance. Therefore, to
ensure peak performance of your fan it should be regularly
cleaned.

IMPORTANT: SWITCH OFF AND ISOLATE UNIT FROM
MAINS SUPPLY.

3

/h and max watts input

SIZE HIGH MEDIUM LOW WATTS(on

6 395 350 270 35
7 530 435 335 41
9 870 755 515 72

12 1745 1530 1185 95

SIZE HIGH MEDIUM LOW WATTS(on

6 435 380 295 35

7 585 480 365 41

9 960 830 565 72

12 1885 1640 1270 95

high)

high)

Dismantling

Disconnect mains supply.

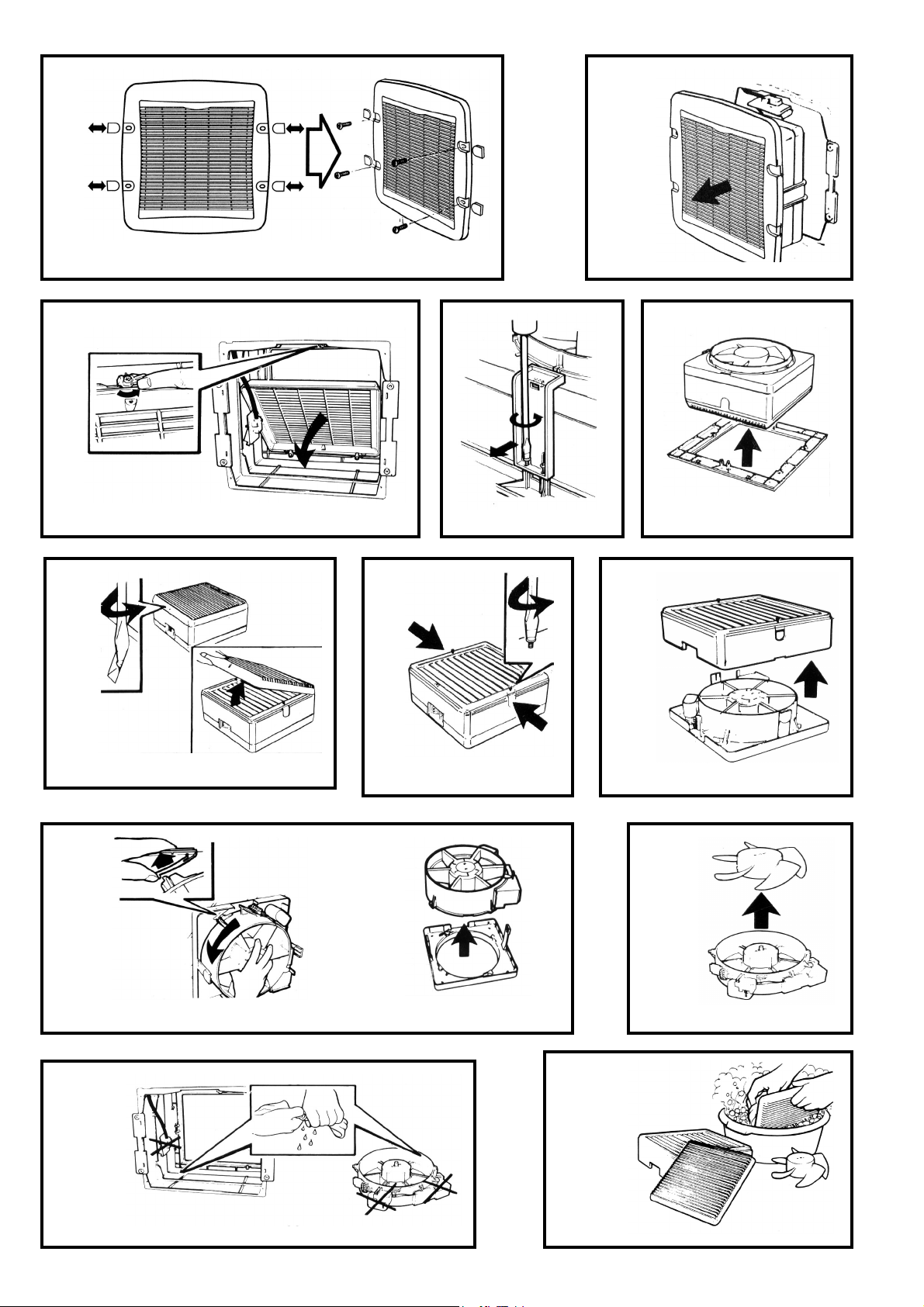

G1Remove the four fixing screw covers on the indoor grille
frame and unscrew. Note: In the frame recesses are marked A
and B, and these correspond with the covers.
G2Partially remove the fan and disconnect the connector socket
by raising the lever gently with a finger.
G3Remove the outdoor grille from inside ready for cleaning by
twisting the turnbutton at the top.

G4Loosen the clamping screws and remove the clamps.
G5Remove the fan from the frame.
G6Remove the grille.
G7Partially unscrew the two safety catch screws on the face

housing, depress the two side catches.

G8Lift off the housing.
G9Ease back motor support safety catch to the left of the

connector socket opening. Rotate motor support assembly anti­clockwise and withdraw it.

G10Remove impeller with a sharp pull.

Cleaning

IMPORTANT: KEEP ELECTRICAL COMPONENTS
AWAY FROM WATER
G11Wall model only – wipe inside of wall liners with a damp

cloth.

G12Wipe motor and housing assembly with a damp cloth.
G13Wash all non-electrical parts in warm water and detergent.

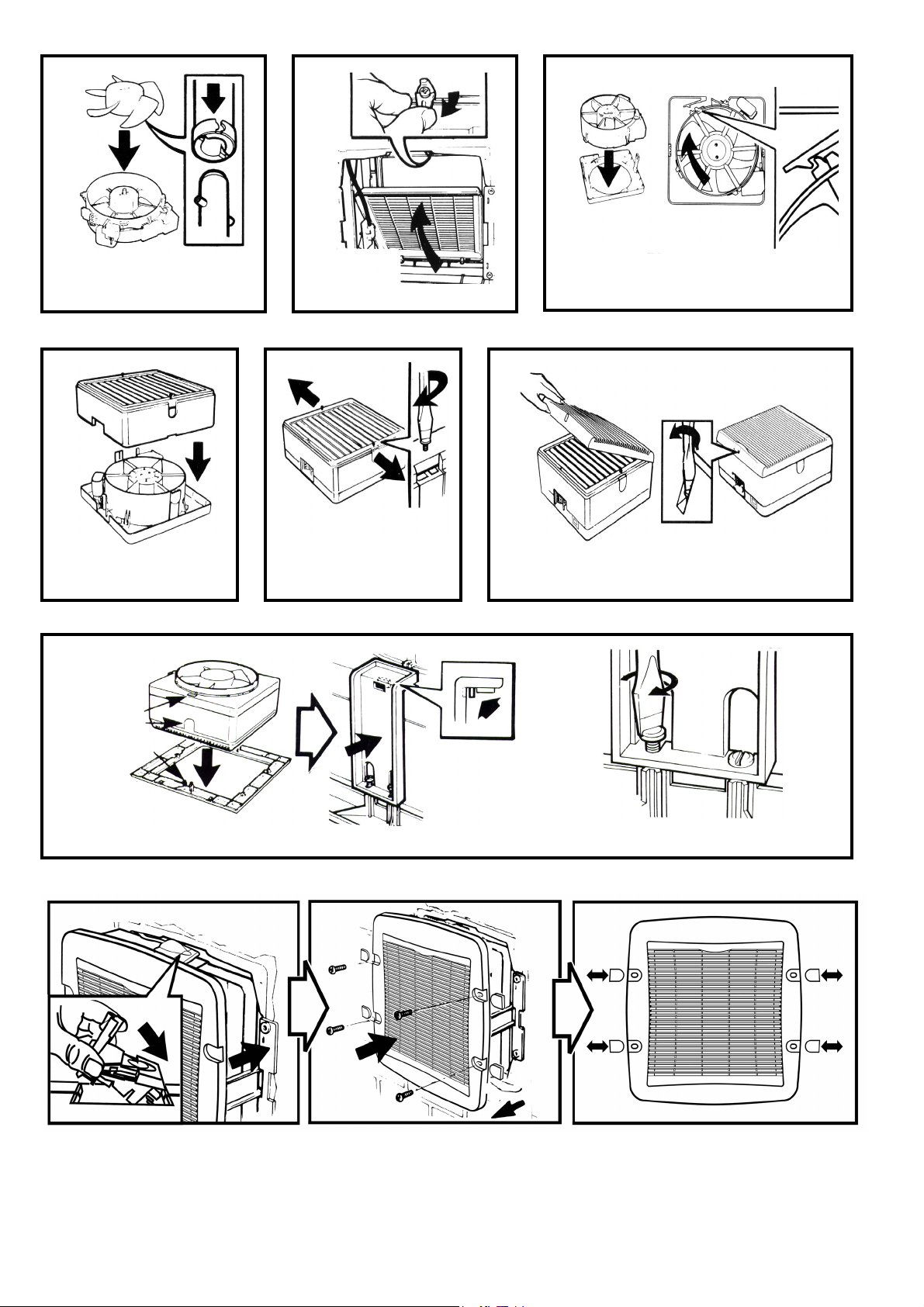

Re-assembly

G14Align marks on impeller with drive pin on motor shaft.

With a sharp push, replace impeller back onto motor shaft.
Ensure that the impeller snaps into position.
G15Wall model only – replace grille from inside, engaging the
bottom edge first. Make sure the grille louvers are slanting
downwards. Lock in position by twisting the turn-button at the
top.
G16Replace motor support assembly and turn it clockwise until
the safety catch is fully engaged.

G17Replace housing.
G18Ensure that the two side catches are fully engaged. Tighten

the catch safety screws.
G19Replace the interior grille with the louvers pointing
upwards. Engage bottom edge first then push the top home.
Tighten grille securing screw.
G20Place the grille frame downwards. Locate the unit in
position and re-assemble the two frame clamps.
G21Partially place the complete fan assembly into the wall
liner, supporting weight by holding main housing – not the
grille frame. Replace connector socket by pushing the lever
down to lock it in position.
G22Fix the fan onto the inside of the wall liner, with the
louvers slanting upwards, using the fixing screws, and replace
the screw covers. Note: The A’s and B’s must match.
Switch on supply and check fan function.

The motor in this Vent-Axia product is fitted with sealed-for­life bearings and therefore does not require lubrication.

WARNING

DO NOT INSTALL A YELLOW SPEED CONTROL PACK
INTO A GREY SOCKET OR VICE VERSA.

WARNING

IF USING A T-SERIES CONTROLLER, THE YELLOW SPEED
CONTROL PACK MUST BE REMOVED FROM THE UNIT
AND INSTALLED INTO THE CONTROLLER.

Available Controllers

For single fans up to 100 watts:
W30 01 20 (Ecotronic 130)

For multiple fan applications up to 400 watts:
W36 23 20 (Ecotronic 400)

W36 11 19 (TSC Controller)

LÆS VEJLEDNINGEN SAMMEN MED
ILLUSTRATIONERNE

VIGTIGT

1.VENTILATOREN SKAL ANBRINGES OG TILSLUTTES
I HENHOLD TIL NUGÆLDENDE IEE-REGLER
(STORBRITANNIEN) ELLER I HENHOLD TIL DE
RELEVANTE DANSKE STANDARDER.

2.DENNE APPARAT ER IKKE EGNET TIL
INSTALLATION I EN BRUSEKABINE ELLER I
NÆRHEDEN AF EN BRUSER OG SKAL ANBRINGES
VÆK FRA ENHVER KILDE TIL VANDSPRØJT OG SKAL
VÆRE UDEN FOR RÆKKEVIDDE AF EN BADENDE
PERSON I ET BADEKAR ELLER EN BRUSER.

3.MÅ IKKE ANBRINGES I NÆRHEDEN AF DIREKTE
VARMEKILDER OVER 50°C.

4.NÅR VENTILATOREN MONTERES I ET RUM, SOM
INDEHOLDER EN BRÆNDEOVN, SKAL
INSTALLATØREN SIKRE, AT LUFTUDSKIFTNINGEN
ER TILSTRÆKKELIG TIL BÅDE VENTILATOR OG
BRÆNDEOVN. HVIS VENTILATOREN KAN BRUGES
TIL AT FORSYNE RUMMET MED LUFT, SKAL
INSTALLATØREN SIKRE, AT VENTILATORENS
LUFTINDTAG ANBRINGES I EN AFSTAND AF MINDST
600 mm FRA ENHVER SKORSTEN/AFTRÆKSKANAL.

5.VENTILATOREN SKAL TILSLUTTES
STRØMFORSYNINGEN VIA EN SIDELEDNING MED
AFBRYDER, SOM ER FORSYNET MED EN 3 AMP.
SIKRING). (KUN STORBRITANNIEN)

6.DEN DOBBELTPOLEDE AFBRYDER ELLER STIKKET
OG STIKKONTAKTEN SKAL PLACERES UDEN FOR ET
RUM, SOM INDEHOLDER ET BADEKAR ELLER EN
BRUSER.

7.DETTE APPARAT SKAL VÆRE JORDFORBUNDET.

8.GENNEMLÆS HELE VEJLEDNINGEN, FØR
INSTALLATIONEN PÅBEGYNDES.

9.HVIS DER SKAL ANVENDES EN T-SERIE
STYREENHED, ER DET VIGTIGT AT ANVENDE ET 5­LEDER KABEL.

10.APPARATET ER IKKE BEREGNET TIL AT BLIVE
BRUGT AF SMÅBØRN ELLER SVAGELIGE PERSONER
UDEN OPSYN.

11.SMÅBØRN SKAL HOLDES UNDER OPSYN FOR AT
SIKRE, AT DE IKKE LEGER MED APPARATET.

SPÆNDING
A.Kontrollér etiketten med mærkedata for at sikre, at motoren
har den korrekte spænding. (se A).

MONTERINGSSTED
BEt kort kredsløb af luftstrømmen skal altid undgås ved at

anbringe ventilatoren så langt som muligt fra og lige over for
hovedkilden til luftudskiftningen.

VENTILATORENS DIMENSIONER
C1i/C3iiFør arbejdet påbegyndes, skal man rådføre sig med

tabellerne i figur C1i/C3ii for at sikre, at der er nok plads til
ventilatoren på det ønskede monteringssted.

FORBEREDELSE OG INSTALLATION
Montering af plademodel
C4iiT-serie plademodellen er egnet til montering på lodrette

eller vandrette overflader.
Skær et hul med de dimensioner, som er angivet i tabel C4ii.

Montering af vægmodel
C2iT-serie vægmodellen er egnet til montering i de fleste

dobbelte murstensvægge eller hulmure fra 240 mm og op efter.
De to sektioner af murgennemføringen er konstrueret til
vægtykkelser på op til 315 mm. Yderligere
murgennemføringssektioner kan fås som tilbehør til tykkere
vægge. Skær et hul gennem væggen med de dimensioner, som
er angivet i tabel C2i.

D1Udefra: Montér sektionen af murgennemføringen med

E2Afmontér risten. Skru de 2 sikkerhedslåseskruer på forsiden

af huset delvist ud.

E3Tryk sidelåsene ned.
E4Løft huset af.
E5Hvis ventilatoren skal tilsluttes strømforsyningen via en T-
serie styreenhed til en enkelt ventilator, skal
hastighedsreguleringspakken fjernes fra ventilatoren og
forbindes med en T-serie styreenhed. (Se Vejledning for

montering og elektrisk tilslutning af styreenheden). Hvis
ventilatoren skal tilsluttes strømforsyningen via en afbryder,
kan den forudindstilles på en af tre hastigheder. På fabrikken
indstilles den på mellemhastighed (position III). Hvis der
ønskes høj hastighed, skal hastighedsreguleringspakken fjernes
og sætte på position II. Hvis der ønskes lav hastighed, skal den
sættes på position I.
E6Anbring huset således, at åbningen til forbindelsesstikket er
øverst.
E7Når de 2 sidelåse er helt i indgreb, strammes låsenes
sikkerhedsskruer.
E8Sæt den indvendige rist på med spjældene vendt skråt opad.
Sæt først den nederste kant ind og tryk derefter den øverste ind
på plads. Stram holdeskruen øverst på risten.
E9Anbring ristrammen, så den vender nedad på en flad
overflade. Anbring ventilatorhuset med risten siddende i
rammen, så den vender som vist. Løsn rammens 4
klemmeskruer og montér de to klemmer. Sørg for, at tungerne
under klemmehoveder kommer til at sidde i åbningerne i huset.
E10Stram de 4 skruer.

ADVARSEL: DETTE APPARAT SKAL VÆRE
JORDFORBUNDET.

ELEKTRISK TILSLUTNING AF
FORBINDELSESSTIKKET

F1Fjern det øverste dæksel fra forbindelsesstikket ved at skrue

de 2 holdeskruer ud.

F2Løft armen op og lad det øverste dæksel glide ud.
F3Løsn kabelklemmens skruer og før kablet gennem klemmen.

(Ved anvendelse af visse 3-leder kabler kan det være
nødvendigt at vende kabelklemmen om for at sikre, at kablet
kommer til at sidde godt fast.)
Bemærk:
Hvis ventilatoren skal tilsluttes strømforsyningen via en T-serie
styreenhed til en enkelt ventilator, skal isoleringen på lederne i
det 5-leder kabel fjernes, se Vejledning for elektrisk tilslutning
af styreenheden og fortsæt fra F6. Kontrollér, om tilslutningen
til strømforsyningen skal foretages via afbryder til udsugnings­eller indsugningsbrug med én hastighed; fjern isoleringen fra
ledningerne og tilslut dem så til et egnet 3-benet stik; hvis
ventilatoren skal have fast ledningsforbindelse, skal den
tilsluttes til en dobbeltpolet afbryder med en kontaktseparation
på ikke mindre end 3 mm.

Til udsugningsbrug
F4Tilslut den strømførende ledning (brun) til pol L3,
nulledningen (blå) til pol N og jordledningen (grøn/gul) til pol
E/G i forbindelsesstikket. Forbind pol L3 med L1.
Til indsugningsbrug
F5Tilslut den strømførende ledning (brun) til pol L3,
nulledningen (blå) til pol N og jordledningen (grøn/gul) til pol
E/G i forbindelsesstikket. Forbind pol L3 med L2.
F6”Klik” klemmerækken ind i forbindelsesstikkets sokkel og

stram derefter kabelklemmens skruer jævnt, idet man skal sikre,
at klemmen holder kablets yderkappe godt fast.
F7Lad det øverste dæksel glide på plads igen og fastgør det
med de 2 holdeskruer.
F8Sæt det komplette ventilatoraggregat delvist ind i væggen og
tryk forbindelsesstikkets arm ned for at låse det fast. Fjern
skruedækslerne. Fastgør ventilatoren på den indvendige
murgennemføring med spjældene vendt skråt opad ved hjælp af
monteringsskruerne. Sæt skruedækslerne på igen.
Bemærk: A og B skal passe sammen.

beslag på den store ende i flugt med den udvendige vægflade
(ribberne skal være nederst og kabelindgangen øverst).
D2Indefra: Udskær kablets/kabelrørets indgang på den

Vægmodel 240 V / 1 / 50 Hz
resterende sektion af murgennemføringen. Montér
murgennemføringen med beslag på den lille ende i flugt med
den indvendige vægflade (ribberne skal være nederst og
kabelindgangen øverst). Før kablet fra T-serie styreenheden (5­leder kabel) eller afbryderen (3-leder kabel) igennem. Der bør
være tilstrækkeligt kabel inde i murgennemføringen til at gøre
det muligt at tilslutte forbindelsesstikket og tage ventilatoren
ud.
D3Fastgør de to murgennemføringer med cement og pas på, at
siderne ikke bliver deformerede.
D4Montér det udvendige spjæld på den udvendige ristramme.
Sæt først den nederste kant på og lås den fast ved at dreje

Plademodel 240 V / 1 / 50 Hz

STØRRE

drejeknapperne. Fjern monteringsskruens dæksler fra
ristrammen og fastgør risten på ydersiden af
murgennemføringen ved hjælp af de 4 medfølgende skruer.
Bemærk: Rammefordybningerne er afmærket A og B, og der
er tilsvarende mærker på dækslerne.
Sæt skruedækslerne på igen (A og B skal passe sammen).

Væg- og plademodeller

E1Anbring ventilatoren med ventilatorhjulet nedad på en flad

overflade. Fjern ristens holdeskrue, som sidder øverst på risten.

Ydelsesvejledning i m

STØRRE

LSE

HØJ MELLEM LAV WATT

3

/t og maks. watt-input

(på høj)

6 395 350 270 35

7 530 435 335 41

9 870 755 515 72

12 1745 1530 1185 95

LSE

HØJ MELLEM LAV WATT

(på høj)

6 435 380 295 35

7 585 480 365 41

9 960 830 565 72

12 1885 1640 1270 95

TIL BRUGEREN
RENGØRING

Bortset fra at fjerne lugte udsuger Vent-Axia ventilatoren også
luftbårne urenheder som f.eks. snavs, støv og fedt. Disse
bygges gradvist op og gør ventilatoren mindre effektiv og ikke
så pæn at se på. Vent-Axia T-serie ventilatorer er konstrueret
således, at de er lette at rengøre og vedligeholde. For at sikre at
ventilatoren fungerer bedst muligt, skal den derfor rengøres
med jævne mellemrum.

VIGTIGT: SLUK FOR VENTILATOREN OG AFBRYD
STRØMMEN VED HOVEDAFBRYDEREN.

Adskillelse

Sluk for strømmen ved hovedafbryderen.
G1Afmontér de 4 monteringsskruers dæksler på den indvendige
ristramme og fjern skruerne. Bemærk: Rammefordybningerne
er afmærket A og B, som skal rettes ind med bogstaverne på
dækslerne.
G2Afmontér ventilatoren delvist og afbryd forbindelsesstikket
ved at løfte armen forsigtigt med en finger.
G3Fjern den udvendige rist fra indersiden, så den er klar til
rengøring ved at dreje drejeknappen, som sidder øverst.

G4Løsn klemmernes skruer og fjern klemmerne.
G5Afmontér ventilatoren fra rammen.
G6Afmontér risten.
G7Skru de 2 sikkerhedslåseskruer på forsiden af huset delvist

ud og tryk de 2 sidelåse ned.

G8Løft huset af.
G9Træk forsigtigt motorstøttens sikkerhedslås, som sidder til

venstre for åbningen til forbindelsesstikket, tilbage. Drej
motorstøtteaggregatet mod uret og tag det ud.

G10Fjern ventilatorhjulet med et rask træk.

Rengøring
VIGTIGT: HOLD ELEKTRISKE DELE VÆK FRA
VAND
G11Kun vægmodel – tør indersiden af murgennemføringerne af

med en fugtig klud.

G12Tør motor- og husenheden af med en fugtig klud.
G13Vask alle ikke-elektriske dele i varmt vand og

opvaskemiddel.

Samling
G14Ret mærkerne på ventilatorhjulet ind med holdestiften på

motorakslen. Sæt med et rask tryk ventilatorhjulet tilbage på
motorakslen. Sørg for, at ventilatorhjulet klikker ind på plads.
G15Kun vægmodel – sæt risten på indefra, idet den nederste
kant sættes ind først. Sørg for, at ristens spjæld vender skråt
nedad. Lås fast ved at dreje drejeknappen, som sidder øverst.
G16Sæt motorstøtteaggregatet på igen og drej det med uret,
indtil sikkerhedslåsen er helt i indgreb.

G17Sæt huset på.
G18Sørg for, de to sidelåse er helt i indgreb. Stram låsenes

sikkerhedsskruer.
G19Sæt den indvendige rist (med spjældene pegende opad) på
igen. Sæt først den nederste kant ind og tryk så den øverste ind
på plads. Stram ristens holdeskrue.
G20Anbring ristrammen således, at den vender nedad. Sæt
enheden på plads og saml de to rammeklemmer igen.
G21Sæt den komplette ventilator delvist ind i
murgennemføringen og understøt vægten ved at holde fast i
selve huset – ikke ristrammen. Montér forbindelsesstikket igen
ved at trykke armen ned for at låse det fast.
G22Fastgør ventilatoren på indersiden af murgennemføringen
med spjældene vendt skråt opad ved hjælp af
monteringsskruerne og sæt skruedækslerne på igen. Bemærk:
A og B skal passe sammen.
Tænd for strømmen og kontrollér ventilatorens funktion.

Motoren i dette Vent-Axia produkt er udstyret med lejer, som er
forseglet for livstid og derfor ikke skal smøres.

ADVARSEL

MONTÉR IKKE EN GUL
HASTIGHEDSREGULERINGSPAKKE I ET GRÅT STIK
ELLER OMVENDT.

ADVARSEL

HVIS

DER ANVENDES EN T-SERIE STYREENHED, SKAL

DEN GULE HASTIGHEDSREGULERINGSPAKKE
AFMONTERES FRA ENHEDEN OG MONTERES I
STYREENHEDEN.

Styreenheder, som er til rådighed

Til enkelte ventilatorer op til 100 watt:
W30 01 20 (Ecotronic 130)

W36 11 19 (TSC styreenhed)

Til anlæg med flere ventilatorer op til 400 watt:
W36 23 20 (Ecotronic 400)

LEGGERE LE ISTRUZIONI E OSSERVARE LE
ILLUSTRAZIONI

IMPORTANTE

1.LA VENTOLA DEVE ESSERE POSIZIONATA E
COLLEGATA IN CONFORMITÀ CON LE NORMATIVE
IEE CORRENTI (REGNO UNITO) O GLI STANDARD DEL
PROPRIO PAESE.

2.L'APPARECCHIO NON È ADATTO PER
L'INSTALLAZIONE NELLA CABINA DELLA DOCCIA E
DEVE ESSERE COLLOCATO AL RIPARO DA
EVENTUALI SPRUZZI D'ACQUA E LONTANO DALLA
PERSONA CHE UTILIZZA LA VASCA DA BAGNO O LA
DOCCIA.

3.POSIZIONARE L'APPARECCHIO LONTANO DA
FONTI DI CALORE DIRETTE CHE SUPERANO I 50ºC.

4.SE LA VENTOLA VIENE INSTALLATA IN UN LOCALE
IN CUI SI TROVA UN APPARECCHIO CHE BRUCIA
COMBUSTIBILE, L'INSTALLATORE DEVE
ASSICURARSI CHE VI SIA UN RICAMBIO D'ARIA
ADEGUATO PER ENTRAMBE LE UNITÀ. SE LA
VENTOLA PUÒ ESSERE UTILIZZATA PER FORNIRE
ARIA AL LOCALE, L'INSTALLATORE DEVE
ASSICURARSI CHE L'ASPIRAZIONE DELLA VENTOLA
SI TROVI AD ALMENO 600mm DA QUALSIASI CANNA
FUMARIA.

5.IL COLLEGAMENTO DEVE ESSERE EFFETTUATO
TRAMITE UNA SPINA CON INTERRUTTORE E UN
FUSIBILE DA 3 AMP. (SOLO REGNO UNITO).

6.L'INTERRUTTORE A DUE POLI O LA SPINA E LA
PRESA DEVONO ESSERE COLLOCATI AL DI FUORI
DEL LOCALE IN CUI SI TROVA LA VASCA O LA
DOCCIA.

7.L'APPARECCHIO DEVE ESSERE COLLEGATO A
TERRA.

8.PRIMA DI INIZIARE L'INSTALLAZIONE LEGGERE
PER INTERO LE ISTRUZIONI.

9.SE SI DEVE UTILIZZARE UN CONTROLLER SERIE T,
È INDISPENSABILE ESEGUIRE IL COLLEGAMENTO
CON UN CAVO A 5 FILI

10.SENZA SORVEGLIANZA, L'APPARECCHIO NON
DEVE ESSERE UTILIZZATO DA BAMBINI O DA
PERSONE INFERME.

11.FARE ATTENZIONE CHE I BAMBINI NON
GIOCHINO CON L'APPARECCHIO.

TENSIONE
A.Controllare l'etichetta della potenza nominale per verificare
che la tensione del motore sia corretta (vedere A).
DOVE EFFETTUARE L'INSTALLAZIONE
BÈ necessario evitare un cortocircuito del flusso d'aria

collocando la ventola sul lato opposto e il più lontano possibile
rispetto alla fonte principale di ricambio dell'aria.

DIMENSIONI DELLA VENTOLA
C1i/C3iiPrima di iniziare il lavoro, esaminare le tabelle

mostrate nelle figure C1i/C3ii, per verificare che la ventola sia
adatta alla posizione prevista.

PREPARAZIONE E INSTALLAZIONE
Montaggio del modello per pannello
C4iiIl modello serie T per pannello può essere montato su

superfici verticali od orizzontali.
Tagliare il foro in base alle dimensioni fornite nella tabella

C4ii.
Montaggio del modello da parete
C2iIl modello serie T da parete può essere montato sulla

maggior parte dei muri a doppio mattone e a intercapedine, da
240mm in su. Le due parti del telaio sono state progettate per
adattarsi a un muro con uno spessore massimo di 315mm.
Come accessori, sono disponibili altre parti del telaio per muri
con uno spessore superiore. Praticare nel muro un foro con le
dimensioni fornite dalla tabella C2i.
D1Dall'esterno, montare la parte del telaio, dotata di staffe
sull'estremità larga, a livello della superficie del muro esterno
(nervature in basso, entrata cavo in alto).
D2Dall'interno, ritagliare l'entrata del cavo/tubo protettivo
sull'altra parte del telaio. Montare il telaio, con le staffe

E3Abbassare i fermi laterali.

E4Sollevare e togliere il telaio.

E5Se l'unità deve essere collegata tramite un controller singolo

serie T, togliere dall'unità il dispositivo per il controllo della

velocità e inserito nel controller serie T (vedere le istruzioni

per l'installazione e il collegamento del controller). Se l'unità

deve essere collegata tramite un interruttore on/off, può essere

impostata su tre velocità. Quella preimpostata è la velocità alta

(posizione III). Se è richiesta la velocità media, togliere il

dispositivo per il controllo della velocità e inserirlo nella

posizione II; se è richiesta la velocità bassa, inserirlo nella

posizione I.

E6Rimettere il telaio con l'alloggiamento per il connettore

verso l'alto.

E7Quando i due fermi laterali sono completamente agganciati,

stringere le relative viti di sicurezza.

E8Rimettere la griglia interna con le feritoie di ventilazione

inclinate verso l'alto. Agganciare prima il bordo inferiore e poi

spingere in posizione la parte superiore. Stringere la vite di

bloccaggio in cima alla griglia.

E9Appoggiare il telaio della griglia rivolto verso il basso su una

superficie piana. Collocare l'alloggiamento della ventola con la

griglia posizionata nel telaio e orientata nel modo indicato.

Allentare le quattro viti dei fermi del telaio e fissare i due fermi.

Verificare che le linguette sotto le teste dei fermi vadano ad

agganciarsi alle aperture sul telaio.

E10Stringere le quattro viti.

ATTENZIONE: L'APPARECCHIO DEVE ESSERE

COLLEGATO A TERRA

COLLEGAMENTO DELLA PRESA DEL CONNETTORE

F1Rimuovere il coperchio superiore dalla presa del connettore

svitando le 2 viti di fissaggio.

F2Sollevare la leva e tirare il coperchio.

F3Allentare le viti del morsetto serrafili e far passare il cavo

attraverso il morsetto. (Se si usa un cavo a 3 fili, affinché il

cavo risulti fissato saldamente qualche volta è necessario

capovolgere il morsetto serrafili.

Nota:

Se l'unità deve essere collegata tramite un controller singolo

serie T, spelare i fili del cavo a 5 fili, leggere le istruzioni per il

collegamento del controller e proseguire dal punto F6.

Controllare se il collegamento tramite un interruttore on/off è

per l'aspirazione o l'estrazione con un'unica velocità, spelare i

fili e collegarli a una spina tripolare adeguata, oppure, se il

collegamento è permanente, è necessario un sezionatore a due

poli con una separazione del contatto non inferiore a 3mm.

Per l'operazione di estrazione

F4Collegare il filo sotto tensione (marrone) al morsetto L3,

quello neutro (blu) al morsetto N e la terra (verde/giallo) al

morsetto E/G nella presa del connettore. Collegare il morsetto

L3 a L1.

Per l'operazione di aspirazione

F5Collegare il filo sotto tensione (marrone) al morsetto L3,

quello neutro (blu) al morsetto N e la terra (verde/giallo) al

morsetto E/G nella presa del connettore. Collegare il morsetto

L3 a L2.

F6Inserire la morsettiera nella base della presa del connettore,

quindi stringere in modo uniforme le viti del morsetto serrafili

per garantire una presa salda sulla guaina esterna del cavo.

F7Far scivolare nuovamente in posizione il coperchio superiore

e fissarlo con le 2 viti di bloccaggio.

F8Inserire parzialmente nel muro l'intero gruppo della ventola e

spingere verso il basso la leva della presa del connettore per

bloccarla in posizione. Rimuovere i coperchi di protezione

delle viti di bloccaggio. Mediante le viti di bloccaggio, fissare

la ventola al telaio interno, con le feritoie di ventilazione

inclinate verso l'alto. Rimettere i coperchi di protezione sulle

viti.

Nota:A e B devono combaciare.

Guida delle prestazioni in m

Modello da parete 240V / 1 / 50Hz

sull'estremità piccola, a livello della superficie del muro
interno, (nervature in basso, entrata cavo in alto). Infilare il
cavo proveniente dal controller serie T (cavo a 5 fili) o
dell'interruttore on/off (cavo a 3 fili). All'interno del telaio deve
esserci una quantità di cavo sufficiente da consentire il
collegamento della presa del connettore e l'estrazione dell'unità.
D3Cementare i due contenitori al muro, facendo attenzione a
non deformarne i lati.
D4Montare le feritoie di ventilazione sul telaio della griglia
esterna. Agganciare prima il bordo inferiore e poi bloccarla in
posizione ruotando le manopole. Rimuovere i coperchi di

Modello per pannello 240V / 1 / 50Hz

protezione delle viti di fissaggio dal telaio della griglia e fissare
la griglia all'esterno del telaio della ventola mediante le quattro
viti fornite.
Nota:Le nicchie sul telaio sono contrassegnate dalle lettere A e
B, che corrispondono a quelle sui coperchi di protezione.
Rimettere i coperchi di protezione delle viti (A e B devono
combaciare).

Modelli per parete e pannello
E1Posizionare la ventola, con il girante verso il basso, su una

superficie piana. Svitare la vite di fissaggio della griglia che si
trova in cima a quest'ultima.
E2Togliere la griglia. Svitare parzialmente le due viti di
sicurezza sulla parte anteriore del telaio.

3

/h e watt max in entrata

DIMEN

SIONI

ALTA MEDIA BAS

SA

WATT (per

l'alta)

6 395 350 270 35

7 530 435 335 41

9 870 755 515 72

12 1745 1530 1185 95

DIMEN

SIONI

ALTA MEDIA BAS

SA

WATT (per

l'alta)

6 435 380 295 35
7 585 480 365 41

9 960 830 565 72

12 1885 1640 1270 95

PER L'UTENTE
PULIZIA

Oltre a eliminare gli odori, la ventola Vent-Axia estrae anche le
impurità presenti nell'aria come lo sporco, la polvere e il grasso.
Queste a poco a poco si accumulano, riducendo l'efficienza
della ventola e peggiorandone l'aspetto. Le operazioni di
manutenzione e pulizia delle ventole Vent-Axia Serie T sono
molto semplici. Per garantire prestazioni ottimali, la ventola
deve essere quindi pulita a intervalli regolari.

IMPORTANTE: SPEGNERE L'UNITÀ E SCOLLEGARLA
DALL'ALIMENTAZIONE PRINCIPALE.

Smontaggio

Scollegare l'alimentazione principale.
G1Togliere i coperchi di protezione delle quattro viti di
bloccaggio sul telaio della griglia interna e svitare le viti. Nota:
Le nicchie sul telaio sono contrassegnate dalle lettere A e B,
che devono combaciare con quelle sui coperchi.
G2Rimuovere parzialmente la ventola e scollegare la presa del
connettore sollevando delicatamente la leva con un dito.
G3Rimuovere la griglia esterna dall'interno per la pulizia,
ruotando la manopola in alto.

G4Allentare le viti di bloccaggio e rimuovere i fermi.
G5Togliere la ventola dal telaio.
G6Togliere la griglia.
G7Svitare parzialmente le due viti degli arresti di sicurezza

sulla parte anteriore del telaio e abbassare i due fermi laterali.

G8Sollevare e togliere il telaio.
G9Allentare l'arresto di sicurezza del supporto del motore,

situato a sinistra dell'apertura per la presa del connettore.
Ruotare in senso antiorario il supporto del motore ed estrarlo.

G10Rimuovere il girante tirando con decisione.

Pulizia
IMPORTANTE: TENERE I COMPONENTI ELETTRICI
LONTANO DALL'ACQUA
G11 Solo per i modelli da parete – strofinare con un

panno umido l'interno del telaio nel muro.

G12 Strofinare il motore e il telaio con un panno umido.
G13 Lavare tutti i componenti non elettrici con acqua

calda e detergente.

Riassemblaggio
G14Allineare le tacche sul girante con i perni guida sull'albero

del motore. Con una spinta decisa, rimettere il girante
sull'albero del motore. Controllare che il girante sia scattato in
posizione.
G15Solo per i modelli da parete – rimettere la griglia
dall'interno, agganciando prima il bordo inferiore. Verificare
che le feritoie di ventilazione della griglia siano inclinate verso
il basso. Bloccarla in posizione ruotando la manopola in alto.
G16Rimettere il supporto del motore e ruotarlo in senso orario
finché l'arresto di sicurezza risulta completamente innestato.

G17Rimettere il telaio.
G18Controllare che i due fermi laterali siano ben agganciati.

Stringere le viti di sicurezza dei fermi.
G19Rimettere la griglia interna, con le feritoie di ventilazione
inclinate verso l'alto. Agganciare prima il bordo inferiore e poi
spingere in posizione la parte superiore. Stringere la vite di
bloccaggio della griglia.
G20Appoggiare il telaio della griglia rivolto verso il basso.
Posizionare l'unità e riassemblare i due fermi per il telaio.
G21Inserire parzialmente l'intero gruppo della ventola nel telaio
nel muro, afferrandola per il corpo principale – non per il telaio
della griglia. Rimettere la presa del connettore e spingere la
leva verso il basso per bloccarla in posizione.
G22Mediante le viti di bloccaggio, fissare la ventola all'interno
del telaio nel muro, con le feritoie di ventilazione inclinate
verso l'alto, e rimettere i coperchi di protezione delle viti.
Nota: A e B devono combaciare.
Ricollegare l'alimentazione e verificare il funzionamento della
ventola.

In questo prodotto Vent-Axia, il motore è dotato di cuscinetti
sigillati per l'intera durata e quindi non richiede alcuna
lubrificazione.

AVVERTENZA

NON INSTALLARE UN DISPOSITIVO GIALLO PER IL
CONTROLLO DELLA VELOCITÀ IN UNA PRESA GRIGIA
O VICE VERSA.

AVVERTENZA

SE SI UTILIZZA UN CONTROLLER SERIE T, IL
DISPOSITIVO GIALLO PER IL CONTROLLO DELLA
VELOCITÀ DEVE ESSERE RIMOSSO DALL'UNITÀ E
INSTALLATO NEL CONTROLLER.

Controller disponibili

Per ventole singole fino a 100 watt:
W30 01 20 (Ecotronic 130)
W36 11 19 (Controller TSC)
Per ventole multiple fino a 400 watt:
W36 23 20 (Ecotronic 400)

LER AS INSTRUÇÕES EM CONJUNTO COM AS
ILUSTRAÇÕES

IMPORTANTE

1.O VENTILADOR TEM DE ESTAR LOCALIZADO E
LIGADO DE ACORDO COM AS NORMAS IEE ACTUAIS
(NO REINO UNIDO), OU SEGUNDO AS NORMAS
RELEVANTES DO SEU PAÍS.

2.ESTE EQUIPAMENTO NÃO É ADEQUADO PARA
INSTALAÇÃO NUM CHUVEIRO OU POLIBAN, DEVE
ESTAR LOCALIZADO LONGE DE QUALQUER FONTE
DE SALPICOS E FORA DO ALCANCE DE QUALQUER
PESSOA QUE ESTEJA A USAR UMA BANHEIRA OU UM
CHUVEIRO.

3.POSICIONAR AFASTADO DE FONTES DE CALOR
DIRECTAS SUPERIORES A 50 ºC.

4.QUANDO O VENTILADOR FOR INSTALADO NUMA
DIVISÃO ONDE EXISTA UM DISPOSITIVO DE QUEIMA
DE COMBUSTÍVEL, O INSTALADOR DEVERÁ
CERTIFICAR-SE DE QUE A RENOVAÇÃO DO AR É
ADEQUADA, TANTO PARA O VENTILADOR COMO
PARA O DISPOSITIVO DE QUEIMA DE COMBUSTÍVEL.
SE O VENTILADOR PUDER SER USADO PARA
FORNECER AR PARA A DIVISÃO, O INSTALADOR
DEVERÁ CERTIFICAR-SE DE QUE A ADMISSÃO DO
VENTILADOR ESTÁ LOCALIZADA A UMA DISTÂNCIA
MÍNIMA DE 600 mm EM RELAÇÃO A QUALQUER
SAÍDA DE COMBUSTÍVEL.

5.A LIGAÇÃO ELÉCTRICA DEVERÁ SER EFECTUADA
POR MEIO DE UMA DERIVAÇÃO COM INTERRUPTOR,
COM UM FUSÍVEL DE 3 Amp (APLICÁVEL APENAS AO
REINO UNIDO).

6.SE FOR USADO UM INTERRUPTOR BIPOLAR OU
UMA LIGAÇÃO POR MACHO E FÊMEA, ESTE/A
DEVERÁ ESTAR LOCALIZADO/A FORA DA DIVISÃO
ONDE SE ENCONTRA A BANHEIRA OU O CHUVEIRO.

7.ESTE EQUIPAMENTO DEVE ESTAR LIGADO À
TERRA.

8.LER COMPLETAMENTE ESTAS INSTRUÇÕES ANTES
DE DAR INÍCIO À INSTALAÇÃO.

9.SE FOR USADO UM CONTROLADOR DA 'SÉRIE T', É
ESSENCIAL QUE A LIGAÇÃO SEJA EFECTUADA COM
UM CABO TRIFÁSICO.

10.O EQUIPAMENTO NÃO DEVE SER USADO POR
CRIANÇAS OU PESSOAS IDOSAS SEM SUPERVISÃO.

11.AS CRIANÇAS DEVEM SER VIGIADAS, POR FORMA
A GARANTIR-SE QUE NÃO BRINCAM COM ESTE
EQUIPAMENTO.

TENSÃO
A.Verificar a etiqueta da potência, de modo a garantir que o
motor tem a tensão correcta (ver A).
ONDE INSTALAR
B.Para evitar um circuito reduzido do fluxo de ar, o ventilador

deve ser instalado tão longe quanto possível da fonte principal
de renovação de ar e em frente a ela.

DIMENSÕES DO VENTILADOR
C1i/C3iiAntes de dar início ao trabalho, estudar as tabelas

ilustradas nas figuras C1i/C3ii, de modo a certificar-se de que o
ventilador irá encaixar na posição pretendida.

PREPARAÇÃO E INSTALAÇÃO
Instalação do Modelo de Painel
C4iiO seu Modelo de Painel da 'Série T' é adequado para

instalação em superfícies verticais ou horizontais.
Abrir o orifício segundo as dimensões apresentadas na Tabela

C4ii.
Instalação do Modelo de Parede
C2iO seu Modelo de Parede da 'Série T' é adequado para

instalação na maioria das paredes de tijolo duplo e em paredes
com caixa de ar de 240 mm ou mais. As duas secções do tubo
foram concebidas para ultrapassar espessuras de paredes até
315 mm. Estão disponíveis como acessório outras secções de
tubos para paredes de espessura superior. Abrir o orifício na
parede segundo as dimensões apresentadas na Tabela C2i.
D1Do lado de fora, encaixar a secção do tubo com as escápulas
no extremo maior alinhadas com a face exterior da parede
(nervuras para baixo, entrada do cabo para cima).
D2Do lado de dentro, abrir a entrada do cabo/calha na restante
secção do tubo. Encaixar o tubo com as escápulas no extremo
menor alinhadas com a face interior da parede (nervuras para
baixo, entrada do cabo para cima). Introduzir os cabos
eléctricos do Controlador da 'Série T' (cabo trifásico) ou do
interruptor simples (cabo monofásico). Deverá haver um
comprimento de cabo suficiente no interior do tubo para
permitir a ligação ao terminal de ligação e para a unidade poder
ser removida.
D3Cimentar os dois tubos de parede, tendo o cuidado de não
distorcer as partes laterais.
D4Encaixar a grelha exterior na respectiva estrutura. Introduzir
o extremo inferior primeiro e depois prender a estrutura,
rodando os dois trincos. Remover as coberturas dos parafusos
de fixação da estrutura da grelha e fixar a grelha à parte exterior
do tubo, usando os quatro parafusos fornecidos.
Nota:As ranhuras na estrutura estão marcadas com as letras A e
B e correspondem às coberturas.
Recolocar as coberturas dos parafusos (os A e os B têm de
corresponder).

Modelos de Parede e de Painel

E1Colocar o ventilador numa superfície plana, com a hélice

para baixo. Desapertar o parafuso de fixação da grelha

localizado no topo da grelha.

E2Remover a grelha. Desapertar parcialmente os dois parafusos

de segurança das linguetas na face da caixa.

E3Pressionar as linguetas laterais.

E4Retirar a caixa.

E5Se a ligação eléctrica da unidade for feita por meio de um

Controlador de Unidade Única da 'Série T', o pack de controlo

da velocidade deverá ser removido da unidade e ligado ao

Controlador da 'Série T' (ver Instruções de Instalação e

Ligação Eléctrica do Controlador). Se a ligação eléctrica da

unidade for efectuada por meio de um interruptor simples, este

pack pode ser predefinido para uma de três velocidades. Ele

está predefinido de fábrica para a velocidade elevada (Posição

III). Se for necessário velocidade média, remover o pack de

controlo da velocidade e colocá-lo na Posição II; caso se

pretenda velocidade reduzida, colocá-lo na Posição I.

E6Recolocar a caixa com a abertura para a ligação eléctrica

para cima.

E7Com as duas linguetas laterais bem presas, apertar os

parafusos de segurança das linguetas.

E8Recolocar a grelha interior com as palhetas voltadas para

cima. Inserir a parte inferior primeiro e, depois, pressionar a

parte superior. Apertar o parafuso de fixação no topo da grelha.

E9Colocar a estrutura da grelha numa superfície plana, virada

para baixo. Colocar a caixa do ventilador com a grelha

posicionada na estrutura, na disposição ilustrada na figura.

Desapertar os quatro parafusos da estrutura e prender os dois

grampos. Certificar-se de que as linguetas nas cabeças dos

grampos encaixam nas ranhuras da caixa.

E10Apertar os quatro parafusos.

AVISO: ESTE EQUIPAMENTO DEVE ESTAR LIGADO À

TERRA.

LIGAÇÃO ELÉCTRICA DO TERMINAL DE LIGAÇÃO

F1Remover a tampa superior do terminal de ligação,

desapertando os dois parafusos.

F2Levantar a patilha e retirar a tampa superior.

F3Afrouxar os parafusos da abraçadeira do cabo e passar o

cabo pela abraçadeira (quando usar alguns cabos monofásicos,

pode ser necessário inverter a abraçadeira do cabo, para garantir

que o cabo fica bem preso).

Nota:

Se a unidade for ligada através de um controlador de unidade

única da 'série T', descarnar os fios do cabo trifásico (ver

Instruções de Ligação Eléctrica do Controlador para as

ligações) e continuar a partir do ponto F6. Se a ligação

eléctrica for feita por meio de um interruptor simples para uma

velocidade única de extracção ou admissão de ar, descarnar os

fios e depois ligá-los a uma ficha de três pinos adequada; se a

ligação for permanente, dever-se-á usar um comutador bipolar

com uma separação de contacto não inferior a 3 mm.

Para funcionamento com extracção de ar

F4Ligar a Fase (castanho) ao borne L3, o Neutro (azul) ao

borne N e a Terra (verde/amarelo) ao borne E/G no terminal

de ligação. Ligar o borne L3 ao L1.

Para funcionamento com admissão de ar

F5Ligar a Fase (castanho) ao borne L3, o Neutro (azul) ao

borne N e a Terra (verde/amarelo) ao borne E/G no terminal

de ligação. Ligar o borne L3 ao L2.

F6Encaixar a régua de bornes na base do terminal de ligação,

depois apertar os parafusos da abraçadeira do cabo,

certificando-se da firmeza da retenção da bainha exterior do

cabo.

F7Recolocar a tampa superior e apertá-la com os dois

parafusos.

F8Colocar parcialmente a unidade completa do ventilador na

parede e pressionar a patilha do terminal de ligação para o

prender na posição adequada. Remover as coberturas dos

parafusos de fixação. Fixar o ventilador ao tubo interior, com as

palhetas voltadas para cima, usando os parafusos de fixação.

Recolocar as coberturas dos parafusos.

Nota:Os A e os B têm de corresponder.

Tabela de desempenho (em m

watts)

Modelo de Parede 240 V / 1 / 50 Hz

Tamanho VEL.

ELEVA

DA

3

/h) e de potência máxima (em

VEL.

MÉDI

A

VEL.
REDU
ZIDA

WATTS
(em Vel.

Elevada)

6 395 350 270 35
7 530 435 335 41
9 870 755 515 72

12 1745 1530 1185 95

Modelo de Painel 240 V / 1 / 50 Hz

Tamanho VEL.

ELEVA

DA

VEL.

MÉDI

A

VEL.

REDU

ZIDA

WATTS
(em Vel.

Elevada)

6 435 380 295 35
7 585 480 365 41

9 960 830 565 72

12 1885 1640 1270 95

PARA O UTILIZADOR
LIMPEZA

Além de remover odores, o seu ventilador Vent-Axia também
extrai impurezas do ar, tais como partículas, pó e gorduras.
Estas vão-se acumulando gradualmente e prejudicam a
eficiência e a aparência do seu ventilador. Os ventiladores
Vent-Axia da 'Série T' foram concebidos para uma limpeza e
manutenção fáceis. Assim, para garantir sempre o melhor
desempenho do seu ventilador, deverá limpá-lo com
regularidade.

IMPORTANTE: DESLIGAR E AFASTAR A UNIDADE DA
FONTE DE ALIMENTAÇÃO.

Desmontagem

Desligar a fonte de alimentação.
G1Remover as coberturas dos quatro parafusos de fixação da
estrutura da grelha interior e desapertá-los. Nota: As ranhuras
na estrutura estão marcadas com as letras A e B e correspondem
às coberturas.
G2Remover parcialmente o ventilador e desligar o terminal de
ligação, levantando cuidadosamente a patilha com um dedo.
G3Para limpar a grelha exterior, removê-la a partir do interior,
rodando o trinco na parte superior.

G4Desapertar os parafusos dos grampos e remover os grampos.
G5Remover o ventilador da estrutura.
G6Remover a grelha.
G7Desapertar parcialmente os dois parafusos de segurança das

linguetas na face da caixa, depois pressionar as duas linguetas
laterais.

G8Retirar a caixa.
G9Soltar a lingueta de segurança do suporte do motor, do lado

esquerdo da abertura para o terminal de ligação. Rodar a
estrutura do suporte do motor no sentido contrário ao dos
ponteiros do relógio e retirá-la.

G10Remover a hélice com um puxão forte.

Limpeza
IMPORTANTE: NÃO SALPICAR ÁGUA PARA OS
COMPONENTES ELÉCTRICOS
G11Modelo de parede apenas – limpar a parte interna dos

tubos de parede com um pano húmido.

G12Limpar o motor e a caixa com um pano húmido.
G13Lavar todas as peças não eléctricas em água morna e

detergente.

Remontagem
G14Alinhar as ranhuras na hélice com os pinos de encaixe no

eixo do motor. Com um impulso rápido, recolocar a hélice de
novo no eixo do motor. Certificar-se de que a hélice fica presa
na posição devida.
G15Modelo de parede apenas – recolocar a grelha a partir do
interior, prendendo primeiro a parte inferior. Certificar-se de
que as palhetas da grelha estão voltadas para baixo. Prender a
grelha na posição adequada, rodando o trinco na parte superior.
G16Recolocar a estrutura do suporte do motor e rodá-la no
sentido dos ponteiros do relógio até a lingueta de segurança
estar bem presa.

G17Recolocar a caixa.
G18Certificar-se de que as duas linguetas laterais estão bem

presas. Apertar os parafusos de segurança das linguetas.
G19Recolocar a grelha interior com as palhetas voltadas para
cima. Inserir a parte inferior primeiro e, depois, pressionar a
parte superior. Apertar o parafuso de fixação da grelha.
G20Colocar a estrutura da grelha voltada para baixo. Posicionar
a unidade e montar de novo os dois grampos da estrutura.
G21Colocar parcialmente a unidade completa do ventilador no
tubo de parede, segurando na caixa principal – não na estrutura
da grelha. Recolocar o terminal de ligação, pressionando a
patilha para o prender na posição adequada.
G22Fixar o ventilador à parte interior do tubo de parede, com
as palhetas voltadas para cima, usando os parafusos de fixação,
e depois recolocar as coberturas dos parafusos. Nota: Os A e
os B têm de corresponder.
Ligar a fonte de alimentação e verificar o funcionamento do
ventilador.

O motor deste produto Vent-Axia está equipado com
rolamentos selados e, por isso, não requer lubrificação.

AVISO:

NÃO INSTALAR UM PACK DE CONTROLO DA
VELOCIDADE AMARELO NUMA FÊMEA CINZENTA OU
VICE-VERSA.

AVISO:

SE USAR UM CONTROLADOR DA 'SÉRIE T', O PACK DE
CONTROLO DA VELOCIDADE AMARELO DEVE SER
REMOVIDO DA UNIDADE E INSTALADO NO
CONTROLADOR.

Controladores Disponíveis

Para ventiladores simples até 100 watts:

W30 01 20 (Ecotronic 130)
W36 11 19 (Controlador TSC)

Para aplicações com ventiladores múltiplos até 400 watts:

W36 23 20 (Ecotronic 400)

LEA ATENTAMENTE LAS INSTRUCCIONES Y
OBSERVE LAS ILUSTRACIONES

IMPORTANTE

1.EL APARATO DE VENTILACIÓN HA DE INSTALARSE Y
ESTAR CONECTADO DE CONFORMIDAD CON LA
NORMATIVA DEL IEE (INSTITUTO DE INGENIEROS
ELECTRÓNICOS) VIGENTE (REINO UNIDO) O, CON LAS
NORMAS DE APLICACIÓN EN SU PAÍS.

2.ESTE APARATO NO PUEDE SER INSTALADO EN UNA
CABINA O RECINTO DE DUCHA Y HA DE ESTAR ALEJADO
DE POSIBLES SALPICADURAS DE AGUA. TAMBIÉN HA DE
ESTAR ALEJADO DE PERSONAS QUE ESTÉN UTILIZANDO
LA BAÑERA O LA DUCHA.

3.INSTÁLESE ALEJADO DE FUENTES DIRECTAS DE
CALOR QUE EXCEDAN LOS 50º C.

4.CUANDO EL APARATO SE INSTALA EN UNA
HABITACIÓN EN LA QUE TAMBIÉN SE ENCUENTRA UN
APARATO DE COMBUSTIÓN, EL INSTALADOR HA DE
CERCIORARSE DE QUE LA RENOVACIÓN DEL AIRE ES LA
ADECUADA PARA AMBOS DISPOSITIVOS. SI EL APARATO
DE VENTILACIÓN PUEDE UTILIZARSE PARA
SUMINISTRAR AIRE A LA HABITACIÓN, EL INSTALADOR
SE ASEGURARÁ DE QUE LA TOMA DE CORRIENTE DEL
MISMO ESTA SITUADA AL MENOS A 600mm DE
CUALQUIER OTRA TOMA DE CORRIENTE.

5.LA INSTALACIÓN ELÉCTRICA HA DE EFECTUARSE
MEDIANTE UNA LÍNEA DE DERIVACIÓN CON UN
FUSIBLE DE 3 AMPERIOS (SÓLO EN EL REINO UNIDO).

6.EL CONMUTADOR DE DOBLE POLARIDAD O EL
ENCHUFE Y EL TOMACORRIENTE NO HAN DE ESTAR
SITUADOS NUNCA EN UNA HABITACIÓN CON BAÑO O
DUCHA.

7.ESTE APARATO HA DE ESTAR PUESTO A TIERRA.

8.LEA ESTAS INSTRUCCIONES EN SU TOTALIDAD ANTES
DE COMENZAR LA INSTALACIÓN.

9.SI VA A UTILIZAR UN REGULADOR DE SERIE-T, ES
FUNDAMENTAL REALIZAR LA INSTALACIÓN CON ALMA
DE CABLE-5.

10.ESTE APARATO NO DEBE SER MANEJADO POR NIÑOS
O PERSONAS DISCAPACITADAS SIN SUPERVISIÓN.

11.LOS NIÑOS HAN DE ESTAR VIGILADOS PARA
CERCIORARSE DE QUE NO JUEGAN CON ESTE APARATO.

VOLTAJE

A.Compruebe el gráfico de regímenes para cerciorarse de que el
motor está en el voltaje correcto (véase A)

DÓNDE REALIZAR LA INSTALACIÓN

BSe ha de evitar siempre un corto circuito de la corriente de
aire situando el aparato tan alejado como sea posible de la
fuente principal de renovación del aire y frente a la misma.

DIMENSIONES DEL APARATO
C1i / C3ii Antes de comenzar el trabajo, estudie las tablas que

aparecen en las ilustraciones C1i/C3ii, para cerciorarse de que
el aparato encajará en la posición indicada.

PREPARACIÓN E INSTALACIÓN
Ajuste del Modelo Panel
C4iiSu Modelo Panel de Serie-T se puede instalar en

superficies verticales u horizontales.
Abra un hueco de conformidad con las dimensiones que indica
la Tabla C4ii.

Ajuste del Modelo Pared
C2iSu Modelo de Pared de Serie-T puede ser instalado en la

mayoría de los muros de mampostería y paredes huecas de
240mm en adelante. Las dos secciones del tubo de
revestimiento están diseñadas para acomodarse a paredes de un
grosor de hasta 315mm. Hay más secciones de tubo disponibles
como accesorio para muros de mayor grosor. Abra un hueco en
la pared que se corresponda con las dimensiones indicadas en la
Tabla C2i.
D1Desde el exterior, ajuste la sección del tubo de
revestimiento con abrazaderas por el extremo más grande,
empótrelo en la cara exterior de la pared (los pernos en la parte
inferior, la entrada del cable en la superior).
D2Desde el interior, corte la entrada del tubo de la
canalización por la sección restante del tubo de revestimiento.
Ajuste el tubo de revestimiento con abrazaderas por el extremo
más pequeño y empótrelo en la cara interior de la pared

(los
pernos en la parte inferior, la entrada del cable en la superior).
La alimentación se establece mediante la instalación eléctrica
desde el regulador de serie-T (alma de cable-5) o mediante un
interruptor de encendido / apagado (alma de cable-3.) Ha de
haber suficiente cable en el tubo de revestimiento para permitir
el cableado del conector tomacorriente y para retirar la unidad.
D3Una con cemento a la pared los dos tubos de revestimiento
con cuidado de no deformar los lados.
D4Ajuste la rejilla exterior al marco exterior de la misma.
Encaje en primer lugar el borde inferior y luego cierre girando
los tornillos. Quite las cubiertas de los tornillos de sujeción
desde el marco de la rejilla y sujete la rejilla a la parte exterior
del tubo de revestimiento utilizando los cuatro tornillos que se
le facilitan.
Nota:Las ranuras del marco están marcadas A y B, y se
corresponden con las tapas.
Vuelva a colocar las capuchas de los tornillos (A’s y B’s deben
de encajar).

Modelos de Pared y Panel
E1Coloque la unidad de ventilación, con el pistón impulsor

hacia abajo, sobre una superficie plana. Desatornille el tornillo
de seguridad de la rejilla situado en la parte superior de la
misma.

E2Quite la rejilla. Desatornille parcialmente los dos tornillos de
seguridad del cierre de la carcasa.

E3Presione los cierres laterales.
E4Levante la carcasa.
E5 Si la instalación eléctrica de la unidad se va a realizar
mediante un regulador de serie-T de una sola unidad, se ha de
quitar el tacómetro de la unidad y enchufarlo al regulador
de serie-T. (Véase montaje e instalación eléctrica del

regulador.) Si la unidad va a ser instalada mediante un
interruptor de conexión / desconexión, puede estar preajustada
en una de las tres velocidades. Está ajustada de fábrica a
velocidad alta (Posición III.) Si se desea velocidad media, saque
el tacómetro y vuelva a introducirlo en la Posición II. Si desea
baja velocidad, insértelo en la Posición I.
E6Vuelva a colocar la carcasa con la ranura de conexión hacia
arriba.
E7Con los dos cierres laterales completamente encajados,
apriete los tornillos del cierre de seguridad.
E8Coloque de nuevo la rejilla interior con las lamas dirigidas
hacia arriba. Encaje en primer lugar el borde inferior y luego
empuje el superior a su posición inicial. Apriete el tornillo de
seguridad de la parte superior de la rejilla.
E9Coloque el marco de la rejilla hacia abajo sobre una
superficie plana. Coloque el ensamblaje de la carcasa del
ventilador con la rejilla posicionada en el marco orientada como
se muestra. Suelte los cuatro tornillos de las abrazaderas del
marco y sujete las dos abrazaderas. Cerciórese de que las
lengüetas bajo las cabezas de las abrazaderas encajen en las
ranuras de la carcasa.
E10Apriete los cuatro tornillos.

ATENCIÓN: ESTE APARATO HA DE ESTAR PUESTO A
TIERRA

INSTALACIÓN ELÉCTRICA DEL CONECTOR
TOMACORRIENTE
F1Quite la cubierta superior del tomacorriente retirando los dos
tornillos de sujeción.
F2Levante la tapilla y deslice la cubierta superior.
F3Suelte los tornillos de fijación del cable y pase el cable a

través de la abrazadera. (Podría ser necesario, si utiliza alma de
cable- 3 que doblara la abrazadera para cerciorarse de que el
cable está bien sujeto).
Nota:
Si va a realizar la instalación eléctrica de la unidad mediante un
regulador de serie-T de una sola unidad, pele los cables de alma
de cable-5, vea las instrucciones de conexión del regulador y
continúe desde F-6. Compruebe si la instalación eléctrica está
realizada mediante un interruptor de conexión / desconexión
para una única velocidad de expulsión o toma de aire, pele los
cables y luego conéctelos a un enchufe macho 3 o, si el
cableado es permanente, deberá proveerse de un conmutador
aislante de doble polaridad que tenga una separación de
contacto no menor de 3mm.

Para la expulsión de aire
F4Conecte Cargado (marrón) al terminal L3, Neutral (azul) al

terminal N y Tierra (verde /amarillo) al terminal E/G en el
conector tomacorriente. Enlace el terminal L3 con el L1.

Para la toma de aire
F5Conecte Cargado (marrón) al terminal L3, Neutral (azul) al

terminal N y Tierra (verde /amarillo) al terminal E/G en el
conector tomacorriente. Enlace el terminal L3 con el L2.
F6Encaje haciendo un ”clic” el tablero de bornes en la base del
conector tomacorriente, luego apriete aún más los tornillos de la
abrazadera del cable cerciorándose de que se agarran
fuertemente al revestimiento del cable.
F7Deslice la cubierta superior hasta su lugar y asegúrela con los
2 tornillos de sujeción.
F8Coloque parcialmente el ensamblaje completo del ventilador
en la pared y empuje la tapa del conector tomacorriente para
cerrar el mismo. Quite las capuchas de los tornillos de sujeción.
Ajuste el ventilador al tubo de revestimiento interior, con las
lamas hacia arriba y utilice los tornillos de sujeción. Vuelva a
poner las capuchas de los tornillos.

Nota:Los A’s y los B’s deben encajar.
Guía de funcionamiento en m

3

/h y suministro máx. de

corriente en vatios

MODELO Pared 240V / 1 / 50Hz

TAMAÑO ALTO MEDIO BAJO VATIOS

(en Máx)

6 395 350 270 35

7 530 435 335 41

9 870 755 515 72

12 1745 1530 1185 95

MODELO Panel 240V / 1 / 50Hz

TAMAÑO ALTO MEDIO BAJO VATIOS

6 435 380 295 35

(en Máx)

7 585 480 365 41

9 960 830 565 72

12 1885 1640 1270 95

PARA EL USUARIO
LIMPIEZA

Además de evitar malos olores, su aparato de ventilación Vent­Axia también extrae impurezas del aire como suciedad, polvo y
grasa. Éstas, se acumulan gradualmente restándole eficacia y
buen aspecto a su aparato de ventilación. Las unidades de serie­T Vent-Axia están diseñadas para un fácil mantenimiento y
limpieza de las mismas. Por lo tanto, para asegurarse del pleno
rendimiento de su aparato de ventilación debe limpiarlo con
frecuencia.

IMPORTANTE: DESENCHUFE Y AÍSLE LA UNIDAD
DEL SUMINISTRO DE ALIMENTACIÓN

Desmontaje

Desconecte el suministro de alimentación.
G1Quite las cuatro capuchas de los tornillos de sujeción del
marco de la rejilla que está en el interior y desatorníllelos.
Nota: En el marco, las ranuras están marcadas como A y B y
se corresponden con las cubiertas.
G2Quite parcialmente el ventilador y desconecte el conector
tomacorriente levantando suavemente la tapilla con el dedo.
G3Quite la rejilla que está en el exterior desde el interior para
proceder a limpiarla, girando el interruptor giratorio
que está en la parte superior.

G4Suelte los tornillos de las abrazaderas y quítelas.
G5Saque la unidad del marco.
G6Quite la rejilla.
G7Desatornille parcialmente los dos tornillos de seguridad del

cierre de la carcasa hasta que los cierres laterales puedan ser
presionados.

G8Levante la carcasa.
G9Levante el cierre de seguridad del soporte del motor hasta la

izquierda de la abertura del tomacorriente. Gire el soporte del
ensamblaje del motor en sentido inverso a las agujas del reloj y
retírelo.

G10Quite de un tirón el pistón impulsor.
Limpieza

IMPORTANTE: MANTENGA LAS PIEZAS ELÉCTRICAS
LEJOS DEL AGUA.

G11Sólo modelo de pared – limpie los tubos de revestimiento
con un trapo húmedo.

G12Limpie el motor y la carcasa con un trapo húmedo.
G13Lave todas las piezas no eléctricas con agua templada y

detergente.

Nuevo montaje de la unidad
G14Ponga en línea las marcas del pistón impulsor con las

clavijas posicionadoras sobre el eje del motor. Empuje con
fuerza el pistón impulsor sobre el eje del motor. Cerciórese de
que el pistón impulsor encaja en su lugar.
G15Solo modelo pared – cambie la rejilla desde el interior,
encajando primero el borde inferior Cerciórese de que las lamas
apuntan hacia abajo). Ciérrelo en su posición girando el
interruptor situado en la parte superior.
G16Vuelva a poner en su lugar el ensamblaje del soporte del
motor y gírelo en el sentido de las agujas del reloj hasta que el
cierre de seguridad esté totalmente encajado.

G17Coloque la carcasa de nuevo.
G18Cerciórese de que los dos cierres laterales están

completamente encajados. Apriete los tornillos de seguridad
del cierre.
G19Coloque la rejilla interior en su lugar con las lamas
apuntando hacia arriba. Encaje en primer lugar el borde
inferior, y luego empuje el superior a su posición inicial.
Apriete el tornillo de seguridad de la rejilla.
G20Coloque el marco de la rejilla hacia abajo. Coloque la
unidad en posición correcta y vuelva a instalar las abrazaderas
del marco nuevo en su lugar.
G21Coloque parcialmente el ensamblaje completo del
ventilador en la pared soportando el peso de toda la carcasa y
no sólo la rejilla. Ponga en su lugar el conector tomacorriente
empujando la tapilla hacia abajo para cerrarla.
G22Coloque el aparato de ventilación en la parte interior de la
pared con las lamas hacia arriba, utilice los tornillos de sujeción
y ponga de nuevo las capuchas a los tornillos. Nota: los A´s y
los B´s deben corresponderse.
Restaure la alimentación y compruebe el funcionamiento del
aparato de ventilación.
El motor de este producto de Vent-Axia está dotado de
cojinetes herméticamente sellados durante la vida útil del
aparato y, por lo tanto no necesita lubricación.

AVISO

NO INSTALE UN TACÓMETRO AMARILLO EN UN
TOMACORRIENTE GRIS O VICEVERSA

AVISO

SI UTILIZA UN REGULADOR DE SERIE-T, HA DE SACAR
EL TACÓMETRO AMARILLO DE LA UNIDAD E
INSTALARLO EN EL REGULADOR..

Reguladores disponibles
Para unidades de hasta 100 Vatios:
W30 01 20 (Ecotronic 130)

W36 11 19 (TSC Controller)
Para aplicaciones múltiples de las unidades hasta 400 vatios:
W36 23 20 (Ecotronic 400)

LEES DE RICHTLIJNEN SAMEN MET DE
ILLUSTRATIES

BELANGRIJK

1.DE VENTILATOR MOET WORDEN GEPLAATST EN
AANGESLOTEN OVEREENKOMSTIG DE HUIDIGE IEE­REGLEMENTERINGEN (VK) OF DE TOEPASSELIJKE
NORMEN IN UW LAND.

2.DIT TOESTEL IS NIET GESCHIKT VOOR
INSTALLATIE IN EEN DOUCHECEL OF -OMHULLING.
HET MOET WORDEN GEÏNSTALLEERD UIT DE BUURT
VAN EEN WATERSPUITENDE BRON EN HET MOET
BUITEN HET BEREIK BLIJVEN VAN IEMAND DIE
GEBRUIK MAAKT VAN EEN VAST BAD OF EEN VASTE
DOUCHE.

3.PLAATS HET UIT DE BUURT VAN DIRECTE
WARMTEBRONNEN VAN MEER DAN 50° C.

4.WANNEER DE VENTILATOR WORDT
GEÏNSTALLEERD IN EEN RUIMTE MET EEN TOESTEL
VOOR BRANDSTOFVERBRANDING, MOET DE
INSTALLATEUR ERVOOR ZORGEN DAT ER
VOLDOENDE LUCHTTOEVOER IS VOOR ZOWEL DE
VENTILATOR ALS VOOR HET TOESTEL OP
BRANDSTOF. WANNEER DE VENTILATOR KAN
WORDEN GEBRUIKT OM LUCHT AAN TE VOEREN
NAAR DE KAMER, MOET DE INSTALLATEUR ERVOOR
ZORGEN DAT DE ZUIGOPENING VAN DE
VENTILATOR TENMINSTE 600mm VERWIJDERD IS
VAN EENDER WELK ROOKAFVOERKANAAL.

5.DE BEDRADING MOET GEBEUREN VIA EEN
SCHAKELVERTANDING MET EEN ZEKERING VAN 3
AMP. (ENKEL VK.)

6.DE DUBBELPOLIGE SCHAKELAAR OF DE STEKKER
EN HET STOPCONTACT MOETEN ZICH BUITEN DE
KAMER MET EEN GEÏNSTALLEERD BAD OF DOUCHE
BEVINDEN.

7.DIT TOESTEL MOET GEAARD ZIJN.

8.LEES DEZE RICHTLIJNEN VOLLEDIG DOOR
VOORALEER DE INSTALLATIE TE BEGINNEN

9.WANNEER ER EEN CONTROLLER VAN DE T-REEKS
MOET WORDEN GEBRUIKT, IS HET ESSENTIEEL TE
BEDRADEN MET EEN KABEL MET 5 DRADEN

10.HET TOESTEL IS NIET BEDOELD VOOR GEBRUIK
ZONDER SUPERVISIE DOOR JONGE KINDEREN OF
ZWAKKE PERSONEN .

11.ER MOET TOEZICHT ZIJN OP JONGE KINDEREN
OM TE MAKEN DAT ZE NIET SPELEN MET HET
TOESTEL.

VOLTAGE
A..Controleer het classificatie-etiket om zeker te zijn dat de
motor het correcte voltage heeft. (zie A).
WAAR INSTALLEREN
B.Een korte kringloop van de luchtstroom moet steeds worden

vermeden door de ventilator zo ver mogelijk te plaatsen van, en
tegenover de hoofluchttoevoerbron.

DE AFMETINGEN VAN DE VENTILATOR
C1i/C3ii.Vooraleer met het werk te beginnen, kijkt u best de

tabellen in de figuren C1i/C3ii na, om na te gaan of de
ventilator wel past in de geplande plaats .

VOORBEREIDING EN INSTALLATIE
Het installeren van het paneelmodel
C4ii.Uw paneelmodel van de T-serie is geschikt om zowel in

verticale als horizontale oppervlakken te worden geïnstalleerd.
Snij het gat uit volgens de afmetingen gegeven in tabel C4ii.

Het installeren van het muurmodel
C2i.Uw muurmodel van de T-serie is geschikt om te worden

geïnstalleerd in de meeste muren met dubbele steen en spouw
en dit vanaf 240 mm naar boven toe. De twee delen van de
inlegger werden ontworpen om aan te passen aan de dikte van
een muur tot 315 mm. Er zijn verdere inlegdelen beschikbaar
als accessoire voor dikkere muren. Snij het gat uit in de muur
volgens de afmetingen gegeven in tabel C2i.
D1.Van buitenaf, plaats het deel van de inlegger met beugels
aan het brede einde, effen met het buitenste muurvlak (ribben
onderaan, kabelingang bovenaan).
D2.Van binnenin, snij de kabel-/toevoerbuisingang uit in het
overblijvende deel van de inlegger. Bevestig de inlegger met
beugels op het smalle uiteinde effen met de binnenste
muurkant, (ribben onderaan, kabeltoegang bovenaan).
Doorvoerdraad van de controller van de T-serie (5-draadse
kabel) of aan/uit schakelaar (3-draadse kabel). Er moet
voldoende kabel zijn in de inlegger om de
aansluitingscontactdoos te bedraden en voor de eenheid om
weggetrokken te worden.
D3.Cementeer de twee muurinleggers op hun plaats waarbij u
ervoor zorgt de zijkanten niet te vervormen.
D4.Plaats de buitenste lattenafsluiter op het buitenste
roosterframe. Schuif er de onderkant eerst in en blokkeer hem
dan op zijn plaats door te draaien aan de wervels. Verwijder de
kapjes van de bevestigingsschroevan van het roosterframe en
bevestig het rooster aan de buitenkant van de inlegger door
gebruik te maken van de vier voorziene schroeven.
Opmerking:De inkepingen op het frame zijn met A en B
aangegeven en corresponderen met de kapjes.
Plaats de kapjes van de schroeven terug (de A's en B's moeten
overeenstemmen).

Muur- en Paneelmodellen
E1.Plaats de ventilatoreenheid met de rotor naar beneden op

een vlak oppervlak. Schroef de bevestigingsschroef bovenaan
het rooster los.
E2.Verwijder het rooster. Schroef gedeeltelijk de twee
bevestigingsschroeven aan de voorkant van de behuizing los.

E3.Druk de zijkantklemmen naar beneden.
E4.Til de behuizing er af.
E5.Wanneer de eenheid moet bedraad worden via een enkele
eenheidscontroller van de T-serie, moet het
snelheidscontrolepakket van de eenheid worden verwijderd
en in de T-serie controller worden ingeplugd. (Zie de

richtlijnen voor het plaatsen en bedraden van de controller).
Wanneer de eenheid moet worden bedraad via een
aan/uitschakelaar, kan zij vooraf worden ingesteld op één van
de drie snelheden. In de fabriek werd ze op de hoge snelheid
(positie III) ingesteld. Wanneer de middelste vereist is, moet u
het snelheidscontrolepakket verwijderen en het in Positie III
steken. Wanneer lage snelheid vereist is, moet u het in Positie I
steken.

E6.Plaats de behuizing terug met de connectorgleuf het hoogst.
E7.Terwijl de twee zijklemmen volledig ingrijpen, zet u de

bevestigingsklemschroeven vast
E8.Verplaats het binnenrooster met de latten naar boven
hellend. Schuif de onderste rand eerst in en druk dan het
bovenste deel op zijn plaats. Zet de bevestigingsschroef
bovenaan het rooster vast.
E9.Leg het roosterframe neer op een plat oppervlak. Plaats de
ventilatorbehuizing met het rooster op haar plaats in het frame
en dit in de getoonde richting. Draai de vier klemschroeven van
het frame los en bevestig de twee klemmen. Zorg ervoor dat de
tongen onder de klemkoppen inklikken in de gleuven op de
behuizing.
E10.Zet de vier schroeven vast.

OPGELET: DIT TOESTEL MOET GEAARD ZIJN

HET BEDRADEN VAN DE
AANSLUITINGSCONTACTDOOS
F1.Verwijder de bovenkap van de aansluitingscontactdoos door

de 2 borgschroeven los te draaien.

F2.Breng de hendel naar boven en schuif de bovenkap uit.
F3.Maak de kabelklemschroeven los en steek de kabel

doorheen de klem. Wanneer u driedraadskabels gebruikt, kan
het nodig zijn de kabelklem om te draaien om zeker te zijn dat
de kabel goed wordt vastgehouden.
Opmerking:
Wanneer de eenheid moet bedraad worden via een enkele
eenheidscontroller van de T-serie, strip dan de draden bloot
van de 5-draadse kabel, raadpleeg de richtlijnen voor de
bedrading van de controller voor de aansluitingen en ga verder
vanaf F6. Controleer of er een bedrading is via een aan/uit­schakelaar voor een afzuig- of inlaatgebruik tegen één
snelheid; strip de draden bloot en sluit aan op een aangepaste 3­pins stekker en wanneer permanent bedraad, moet er een
dubbelpolige isolatieschakelaar met een contactscheiding van
niet minder dan 3 mm worden voorzien.

Voor afzuigwerking
F4.Sluit de Stroomdraad (bruin) aan op aansluitingspunt L3,
de Nulleider (blauw) op aansluitingspunt N en de Aarding

(groen/geel) op aansluitingspunt E/G in de
aansluitingscontactdoos. Verbind aansluitingspunt L3 met L1.

Voor inlaatwerking
F5.Sluit de Stroomdraad (bruin) aan op aansluitingspunt L3,
de Nulleider (blauw) op aansluitingspunt N en de Aarding

(groen/geel) op aansluitingspunt E/G in de
aansluitingscontactdoos. Verbind aansluitingspunt L3 met L2.
F6.“Klik” het aansluitingsblok in de basis van de
aansluitingscontactdoos; zet vervolgens in gelijke mate de
kabelklemschroeven vast waarbij u een vaste greep op de
buitenste bekleding van de kabel verzekert.
F7.Schuif er terug de bovenkap op en zet vast met de twee
borgschroeven.
F8.Breng de volledige ventilatorbehuizing gedeeltelijk in de
muur aan en druk de hendel van de aansluitingscontactdoos
neer om de behuizing vast te zetten op haar positie. Verwijder
de kapjes van de bevestigingsschroeven. Zet met behulp van de
bevestigingsschroeven de ventilator vast op de binnenste
inlegger, met de bladen naar boven. Plaats de kapjes van de
schroeven terug.
Opmerking:.De A's en B's moeten overeenstemmen.

Muurmodel 240V / 1 / 50Hz

Paneelmodel 240V / 1 / 50Hz

VOOR DE GEBRUIKER
SCHOONMAKEN

Naast het verwijderen van geuren, zuigt uw Vent-Axia
ventilator ook met de lucht meegevoerde onzuiverheden

Prestatiegids in m³/u. en max. watt input

FORMAAT

12 1745 1530 1185 95

FORMAAT

12 1885 1640 1270 95

HOOG GEMIDDELD LAAG

6 395 350 270 35
7 530 435 335 41
9 870 755 515 72

HOOG GEMIDDELD LAAG

6 435 380 295 35
7 585 480 365 41
9 960 830 565 72

WATT (bij

hoog)

WATT (bij

hoog)

zoals vuil, stof en vet af. Deze stapelen zich geleidelijk
op en doen afbreuk aan de efficiëntie en het uitzicht van
uw ventilator. De ventilatoren van de T-Serie van
Vent-Axia zijn zo ontworpen dat ze makkelijk kunnen
worden schoongemaakt en onderhouden. Bijgevolg
moet uw ventilator regelmatig worden schoongemaakt
om er de topprestatie van te verzekeren.

BELANGRIJK: SCHAKEL DE EENHEID UIT EN
ISOLEER HAAR VAN DE STROOMTOEVOER.

Demontage

Koppel de stroomtoevoer af.
G1.Verwijder de vier kapjes van de bevestigingsschroeven op
het binnenframe van het rooster en draai de schroeven los.
Opmerking: De inkepingen op het frame zijn met A en B
aangegeven en ze corresponderen met de kapjes.
G2.Haal er gedeeltelijk de ventilator uit en koppel de
aansluitingscontactdoos los door de hendel zachtjes met een
vinger op te heffen.
G3.Verwijder het buitenrooster van binnenin om het schoon te
maken door de draaien aan de wervel bovenaan.

G4.Maak de klemschroeven los en verwijder de klemmen.
G5.Verwijder de ventilator uit het frame.
G6.Verwijder het rooster.
G7.Schroef gedeeltelijk de twee bevestigingsschroeven aan de

voorkant van de behuizing los en druk de twee zijkanthaken in.

G8.Til de behuizing er af.
G9.Draai de bevestigingsklem van de motorsteun naar links

van de opening van de aansluitingscontactdoos. Draai de
constructie van de motorsteun in tegenwijzerzin en trek haar
weg.

G10.Verwijder de rotor met een stevige ruk
Schoonmaken
BELANGRIJK: HOU ELEKTRISCHE COMPONENTEN
VERWIJDERD VAN WATER
G11.Enkel voor het muurmodel – veeg met een vochtige doek

de binnenkant van de muurinleggers af.
G12.Veeg de motor en de behuizingsconstructie schoon met
een vochtige doek
G13.Was alle niet-elektrische componenten in warm water en
detergent.

Her-assemblage
G14.Aligneer de merktekens op de rotor met de aandrijfpin op

de motoras. Druk met een stevige duw de rotor terug op de
motoras. Zorg ervoor dat de rotor in zijn positie inklikt.
G15.Enkel voor het muurmodel – plaats het rooster terug van
binnenin waarbij de onderste boord eerst wordt ingezet. Zorg
ervoor dat de roosterlatten naar beneden wijzen. Zet vast in de
positie door aan de wervel bovenaan te draaien.
G16.Plaats de motorsteunconstructie terug en draai ze in
wijzerzin totdat de veiligheidsklem volledig vast zit.

G17.Plaats de behuizing terug.
G18.Zorg ervoor dat de twee zijkantklemmen volledig grijpen.

Zet de bevestigingsklemschroeven vast.
G19.Plaats het binnenste rooster terug met de bladen naar
boven. Schuif de onderste rand eerst in en druk dan het
bovenste deel op zijn plaats. Zet de borgschroef van het rooster
vast.
G20.Plaats het frame van het rooster onderaan. Breng de
eenheid in haar positie en hermonteer de twee frameklemmen.
G21.Plaats de vollede ventilatorconstructie gedeeltelijk op de
muurinlegger, waarbij u het gewicht ondersteunt door de
hoofdbehuizing vast te houden – maar niet het frame van het
rooster. Plaats de aansluitingscontactdoos terug door de hendel
naar beneden te drukken om haar vast te zetten op haar positie.
G22.Zet met behulp van de vastzetschroeven de ventilator vast
op de binnenkant van de muurinlegger met de latten naar boven
en plaats de schroefkapjes terug. Opmerking: De A's en B's
moeten overeenstemmen.
Schakel aan op het stroomnet en controleer de werking van de
ventilator.
De motor in dit product van Vent-Axia is uitgerust met
levenslang dichte lagers en behoeft bijgevolg geen smering.

WAARSCHUWING

INSTALLEER GEEN GEEL
SNELHEIDSCONTROLEPAKKET IN EEN GRIJZE
CONTACTDOOS OF VICE VERSA.

WAARSCHUWING

WANNEER
GEBRUIKT, MOET HET GELE
SNELHEIDSCONTROLEPAKKET WORDEN VERWIJDERD
VAN DE EENHEID EN IN DE CONTROLLER
GEÏNSTALLEERD.

Bschikbare controllers

Voor afzonderlijke ventilatoren tot 100 watt:
W30 01 20 (Ecotronic 130)

Voor tal van ventilatortoepassingen tot 400 watt:

U EEN CONTROLLER VAN DE T-SERIE

W36 11 19 (TSC Controller)

W36 23 20 (Ecotronic 400)

LISEZ LES INSTRUCTIONS EN CONJONCTION AVEC
LES ILLUSTRATIONS

IMPORTANT

1.LE VENTILATEUR DOIT ETRE PLACE ET CONNECTE EN

CONFORMITE AVEC LES REGLEMENTS

UNI) OU AVEC LES NORMES APPROPRIEES DE VOTRE PAYS.

2.CET APPAREIL NE DOIT PAS ETRE INSTALLE DANS UNE CABINE

OU UNE ALCOVE DE DOUCHE
DES SOURCES DE PULVERISATION D
PERSONNES UTILISANT UNE BAIGNOIRE OU UNE DOUCHE FIXE

3.CET APPAREIL DOIT ETRE INSTALLE A L'ECART DES SOURCES

DIRECTES DE CHALEUR SUPERIEURES A

4.LORSQUE LE VENTILATEUR EST INSTALLE DANS UNE PIECE

CONTENANT UN APPAREIL A FOYER
S

'ASSURER QUE LE CHANGEMENT D'AIR SUFFIT AUX DEUX

APPAREILS

. SI LE VENTILATEUR PEUT ETRE UTILISE POUR

ADMETTRE DE L
S

'ASSURER QUE L'ENTREE DU VENTILATEUR EST SITUEE A

600 MM AU MOINS D'UNE BUSE D'EVACUATION.

5.LE CABLAGE DOIT ETRE EFFECTUE PAR UN PIQUAGE

COMMUTE AVEC UN FUSIBLE DE
UNIQUEMENT

6.UN INTERRUPTEUR BIPOLAIRE OU UNE PRISE MALE ET

FEMELLE DOIT ETRE INSTALLE A L
CONTENANT UNE BAIGNOIRE FIXE OU UNE DOUCHE

CET APPAREIL DOIT ETRE MIS A LA TERRE.

8.L

ISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT DE

COMMENCER L

SI UN CONTROLEUR SERIE T DOIT ETRE UTILISE, UN CABLAGE A

CINQ CONDUCTEURS EST OBLIGATOIRE

L'APPAREIL N'EST PAS PREVU POUR ETRE UTILISE SANS

SURVEILLANCE PAR DE JEUNES ENFANTS OU DES PERSONNES
INVALIDES

L

ES JEUNES ENFANTS DOIVENT ETRE SURVEILLES POUR

VERIFIER QU

TENSION
A.Vérifier la plaque signalétique pour s'assurer que le moteur a

la tension correcte (voir A).

OU INSTALLER L'APPAREIL
B.Toujours éviter de court-circuiter l'appel d'air : placer le

ventilateur aussi loin que possible et en face de la principale
source de remplacement d'air.

DIMENSIONS DU VENTILATEUR
C1i/C3ii.Avant de commencer le travail, étudier les tableaux

des Figures C1i/C3ii pour vérifier que le ventilateur est adapté
à la position proposée.

PREPARATION ET INSTALLATION
Pour poser le modèle pour panneaux
C4ii.Votre modèle pour panneaux série T est prévu pour les

surfaces verticales et horizontales.
Découper l'orifice suivant les dimensions données au Tableau

C4ii.
Pour poser le modèle pour murs
C2i.Votre modèle pour murs Série T est prévu pour la majorité

des murs à vide d'air et des parois doubles en briques
d'épaisseur minimum de 240 mm. Les deux sections de
l'encadrement sont conçues pour accepter des épaisseurs de mur
allant jusqu'à 315 mm. Des sections supplémentaires
d'encadrement sont disponibles sous forme d'accessoire pour les
murs plus épais. Découper l'orifice dans le mur en suivant les
dimensions données au Tableau C2i.
D1.De l'extérieur : Poser la section d'encadrement avec les
équerres du grand côté à ras de la face extérieure du mur
(nervures en bas, entrée de câble en haut).
D2.De l'intérieur : Découper l'entrée du câble/tube-gaine sur
la section restante de l'encadrement. Poser l'encadrement avec
les équerres du petit côté à ras de la face intérieure du mur
(nervures en bas, entrée de câble en haut). Faire passer le
câblage venant du contrôleur Série T (câble à 5 conducteurs)
ou de l'interrupteur marche/arrêt (câble à 3 conducteurs). Il
doit y avoir une longueur suffisante de câble dans
l'encadrement pour permettre de raccorder le socle de
connecteur et pour pouvoir enlever l'unité.
D3.Cimenter les deux encadrements de mur en position en
faisant attention à ne pas déformer les côtés.
D4.Placer l'unité des lattes d'aération sur le cadre de la grille
extérieure. Engager d'abord le bord du bas puis le bloquer en
place en tournant les boutons.

'AIR DANS LA PIECE, L'INSTALLATEUR DOIT

)

'INSTALLATION.

.

'ILS NE JOUENT PAS AVEC L'APPAREIL.

Retirer les caches-vis du cadre de la grille et fixer la
grille à l'extérieur de l'encadrement avec les quatre vis
fournies.

Note :.Les renfoncements du cadre sont marqués A et B et
correspondent aux caches-vis.

Remettre les caches-vis (les A et les B doivent
correspondre).

Modèles pour murs et pour panneaux
E1.Placer l'unité du ventilateur, roue vers le bas, sur une surface

plate. Dévisser la vis située sur le dessus de la grille et retenant
celle-ci.
E2.Enlever la grille. Dévisser partiellement les deux vis des
cliquets de sécurité sur la façade du boîtier.

E3.Appuyer sur les blocages latéraux.
E4.Soulevez le boîtier.
E5.Si l'unité doit être câblée à travers un contrôleur d'unité

unique série T, enlever le bloc de commande de vitesse de
l'unité et le brancher dans le contrôleur série T. (Consulter les
instructions de câblage et d'installation du contrôleur). Si
l'unité doit être câblée par l'intermédiaire d'un interrupteur

IEE ACTUELS (ROYAUME-

. IL DOIT ETRE INSTALLE A L'ECART

'EAU ET HORS DE PORTEE DES

.

50ºC.

, L'INSTALLATEUR DOIT

3 A (POUR LE ROYAUME-UNI

'EXTERIEUR DES PIECES

.

.

marche/arrêt, il est possible de la régler sur une vitesse
spécifique (3 vitesses possibles). Elle est réglée en usine sur
vitesse rapide (position III). Si la vitesse moyenne est requise,
retirer le bloc de commande de vitesse et l'introduire dans la
position II. Si la vitesse lente est requise, l'introduire dans la
position I.
E6.Remettre le boîtier en place, emplacement du connecteur
tout en haut.
E7.Lorsque les deux blocages latéraux sont bien enclenchés,
serrer leurs vis de sécurité.
E8.Remettre la grille intérieure en place, lattes d'aération
orientées vers le haut. Engager d'abord le bord du bas puis
pousser sur le haut jusqu'à ce qu'il soit en place. Visser la vis
de sécurité en haut de la grille.
E9.Placer le cadre de la grille vers le bas, sur une surface plate.
Poser l'ensemble du boîtier du ventilateur avec la grille dans le
cadre, en observant l'orientation illustrée. Desserrer les quatre
vis des pinces du cadre et attacher les deux pinces. Vérifier que
les languettes derrière la tête des pinces s'engagent bien dans
les fentes du boîtier.
E10.Serrer les quatre vis.

AVERTISSEMENT : CET APPAREIL DOIT ÊTRE
RACCORDE À LA TERRE.

CABLAGE DU SOCLE DU CONNECTEUR
F1.Enlever le couvercle du dessus du socle du connecteur en

dévissant les deux vis de retenue.

F2.Soulever le levier et faire glisser le couvercle du dessus.
F3.Desserrer les vis du pince-câble et passer le câble à travers

le pince-câble (avec certains câbles à trois conducteurs il faut
inverser le pince-câble pour fixer solidement le câble.)
Note :
Si l'unité doit être câblée par l'intermédiaire d'un contrôleur
d'unité unique Série T, dénuder les fils du câble à 5
conducteurs. Consulter les instructions de câblage concernant
les connexions et continuer à partir de F6. Vérifier, en câblant
par l'intermédiaire d'un interrupteur marche/arrêt, s'il s'agit d'un
usage en admission ou en extraction à une vitesse. Dénuder les
conducteurs puis connecter à une prise à 3 plots appropriée. En
cas de câblage permanent, prévoir un sectionneur bipolaire à
séparation de contact de 3 mm au minimum.

Pour faire fonctionner en extraction
F4.Connecter le fil sous tension (marron) à la borne L3 ;

connecter le fil neutre (bleu) à la borne N ; connecter la terre
(jaune/vert) à la borne E/G, au socle du connecteur. Relier la
borne L3 à L1.

Pour faire fonction en admission
F5.Connecter le fil sous tension (marron) à la borne L3 ;

connecter le fil neutre (bleu) à la borne N ; connecter la terre
(jaune/vert) à la borne E/G, au .Cliquer le bloc de connexion
dans la base du socle de connecteur. Visser uniformément les
vis du pince-câble en serrant solidement la gaine externe du
câble.
F7.Re glisser le couvercle du dessus en position et le fixer avec
les 2 vis restantes.
F8.Poser partiellement l'ensemble du ventilateur complet dans
le mur et pousser le levier du socle de connecteur vers le bas
pour le bloquer à sa place. Enlevez les caches-vis des vis de
fixation. Fixer le ventilateur à l'intérieur de l'encadrement,
lattes d'aération orientées vers le haut, avec les vis de fixation.
Remettre les caches-vis en place.

Note :.Les A et les B doivent correspondre.

Guide de Performance en m3/h et Admission maximum de Watts

Modèle pour murs, 240 V / 1 / 50 Hz

TAILLE RAPIDE MOYEN LENT

6 395 350 270 35
7 530 435 335 41
9 870 755 515 72

12 1745 1530 1185 95

Modèle pour panneaux 240V / 1 / 50Hz

TAILLE RAPIDE MOYEN LENT

6 435 380 295 35
7 585 480 365 41
9 960 830 565 72

12 1885 1640 1270 95

POUR L'UTILISATEUR
NETTOYAGE

WATTS

(sur

Rapide)

WATTS

(sur

Rapide)

Votre ventilateur Vent-Axia éliminera les odeurs et
évacuera aussi les impuretés présentes dans l'air comme
les saletés, la poussière et la graisse. Ces particules
s'accumulent graduellement, réduisent l'efficacité de
votre ventilateur et l'enlaidissent. Les ventilateurs
Vent-Axia série T sont étudiés pour permettre un
nettoyage et un entretien faciles. Votre ventilateur doit
être régulièrement nettoyé pour donner la meilleure
performance possible.

IMPORTANT : ETEINDRE ET ISOLER L'UNITE DE
L'ALIMENTATION ELECTRIQUE DU SECTEUR.

Démontage

Déconnecter l'alimentation électrique du secteur.

G1.Retirer les quatre caches-vis du cadre de la grille intérieure
et dévisser. Note : Les renfoncements du cadre sont marqués
A et B et correspondent aux caches-vis.
G2.Enlever partiellement le ventilateur et déconnecter le socle
du connecteur en soulevant le levier avec précaution avec un
doigt.
G3.Enlever la grille extérieure de l'intérieur pour la nettoyer en
tournant le bouton du haut.

G4.Desserrer les quatre vis de serrage et enlever les pinces.
G5.Enlever le ventilateur du cadre.
G6.Retirer la grille.
G7.Dévisser partiellement les deux vis des cliquets de sécurité

situés sur le boîtier de façade. Appuyer sur les blocages
latéraux.

G8.Soulevez le boîtier.
G9.Dégager le cliquet de sécurité de support de moteur situé à

gauche de l'ouverture du socle de connecteur. Faire tourner le
bloc de support de moteur dans le sens inverse des aiguilles
d'une montre et le retirer.

G10.Dégager la roue en tirant d'un coup.
Nettoyage
IMPORTANT : NE PAS APPROCHER LES
COMPOSANTS ÉLECTRIQUES DE L'EAU.
G11.Modèle pour murs seulement - essuyer l'intérieur des

encadrements avec un chiffon humide.
G12.Essuyer l'ensemble moteur et boîtier avec un chiffon
humide.
G13.Laver toutes les pièces non-électriques dans de l'eau
chaude et du détergent.

Ré assemblage
G14.Aligner les marques de la roue avec les goujons

d'assemblage de l'arbre du moteur. Remettre la roue sur l'arbre
du moteur en la poussant d'un coup. Vérifier que la roue est
bien enclenchée.
G15.Modèle pour murs seulement - remettre la grille en place
de l'intérieur en engageant d'abord le bord du bas. Vérifier que
les lattes d'aération sont orientées vers le bas. Bloquer en
tournant le bouton du haut.
G16.Remettre le bloc de support du moteur en place et le faire
tourner dans le sens des aiguilles d'une montre jusqu'à ce que le
cliquet de sécurité soit bien enclenché.

G17.Remettre le boîtier en place.
G18.Vérifier que les deux blocages latéraux sont bien

enclenchés. Serrer les vis de sécurité.
G19.Remettre la grille intérieure en place, lattes d'aération
orientées vers le haut. Engager le bord du bas en premier puis
pousser sur le haut jusqu'à ce qu'il soit en place. Serrer la vis
qui fixe la grille.
G20.Poser le cadre de la grille vers le bas. Placer l'unité dans

sa position et ré-installer les deux pinces du cadre
G21.Placer partiellement l'ensemble complet du ventilateur
dans l'encadrement du mur, supportant le poids en tenant le
boîtier principal et non pas le cadre de la grille. Remettre le
socle du connecteur en place en appuyant sur le levier vers le
bas pour le bloquer en position.
G22.Fixer le ventilateur à l'intérieur de l'encadrement du mur,
lattes d'aération orientées vers le haut, avec les vis de fixation.
Remettre les caches-vis en place. Note : Les A et les B doivent
correspondre.
Rétablir l'alimentation de secteur et vérifier que le ventilateur
fonctionne.
Le moteur de ce produit Vent-Axia est équipé de paliers scellés
à vie qui ne demandent aucune lubrification.

.

AVERTISSEMENT

N'INSTALLEZ PAS DE BLOC DE COMMANDE DE
VITESSE JAUNE DANS UN SOCLE GRIS, OU VICE
VERSA.

AVERTISSEMENT

SI UN CONTROLEUR DE SERIE T EST UTILISE,
ENLEVER LE BLOC DE COMMANDE DE
VITESSE JAUNE DE L'UNITÉ ET L'INSTALLER
DANS LE CONTRÔLEUR.

Contrôleurs disponibles

Pour les ventilateurs uniques jusqu'à 100 Watts :
W30 01 20 (Ecotronic 130)

Pour les applications à plusieurs ventilateurs jusqu'à 400 Watts :
W36 23 20 (Ecotronic 400)

W36 11 19 (TSC Controller)

DIE VORLIEGENDE ANLEITUNG IST MIT BEZUG
AUF DIE ABBILDUNGEN ZU LESEN

WICHTIG

1.DER LÜFTER MUSS GEMÄSS DEN IN IHREM LAND
GELTENDEN EINSCHLÄGIGEN VORSCHRIFTEN UND
BESTIMMUNGEN POSITIONIERT UND ANGESCHLOSSEN
WERDEN.

2.DIESES GERÄT DARF NUR IM SCHUTZBEREICH 3
EINGEBAUT WERDEN, D.H. ES EIGNET SICH NICHT ZUM
EINBAU IN EINER DUSCHE ODER DUSCHKABINE, DARF
NICHT IN DER NÄHE EINER SPRITZWASSERQUELLE
POSITIONIERT WERDEN UND DARF VON EINER
BADEWANNE ODER EINER DUSCHE AUS NICHT
ERREICHBAR SEIN.

3.DAS GERÄT DARF NICHT IN DER NÄHE VON DIREKTEN
WÄRMEQUELLEN MIT EINER TEMPERATUR ÜBER 50ºC
EINGEBAUT WERDEN.

4.WENN DER VORGESEHENE EINBAUORT FÜR DEN LÜFTER
EIN RAUM IST, IN DEM SICH EIN BRENNSTOFF
VERBRENNENDES GERÄT BEFINDET, MUSS BEIM EINBAU
DES LÜFTERS SICHERGESTELLT WERDEN, DASS DIE
ABGEZOGENE LUFT WIEDER DURCH FÜR DEN LÜFTER UND
AUCH FÜR DAS BRENNSTOFF VERBRENNENDE GERÄT
AUSREICHENDE FRISCHLUFT ERSETZT WIRD. WENN DER
LÜFTER ZUM ZUFÜHREN VON LUFT IN DEN RAUM
(BELÜFTUNGSBETRIEB) BENUTZT WERDEN KANN, MUSS
DER INSTALLATEUR SICHERSTELLEN, DASS DER
LÜFTEREINLASS IM ABSTAND VON MINDESTENS 600 mm
VON ABLUFTKANALAUSGÄNGEN ZU POSITIONIEREN IST.

5.DER LÜFTER MUSS ÜBER EINE GESCHALTETE
ABZWEIGLEITUNG MIT EINER 3-A-SICHERUNG (NUR GB) AN
DAS STROMNETZ ANGESCHLOSSEN WERDEN.

6.DER ZWEIPOLIGE SCHALTER BZW. DIE
STECKVERBINDUNG MUSS SICH AUSSERHALB DES RAUMS
BEFINDEN, IN DEM SICH DIE BADEWANNE ODER DUSCHE
BEFINDET.

7.DIESES GERÄT MUSS GEERDET WERDEN.

8.LESEN SIE DIESE ANLEITUNG EINGEHEND DURCH, BEVOR
SIE MIT DEM LÜFTEREINBAU BEGINNEN.

9.WENN EIN STEUERGERÄT DER SERIE T VERWENDET
WERDEN SOLL, MUSS SEINE VERKABELUNG UNBEDINGT
MIT EINEM FÜNFADRIGEM KABEL ERFOLGEN.

10.DER LÜFTER DARF VON KLEINEN KINDERN ODER
SCHWACHEN PERSONEN NICHT UNBEAUFSICHTIGT
BENUTZT WERDEN.

11.KINDER MÜSSEN BEAUFSICHTIGT WERDEN, DAMIT SIE
NICHT MIT DEM GERÄT SPIELEN.

SPANNUNG
A..Prüfen Sie das Typenschild, um sicherzustellen, dass der
Motor die richtige Spannung hat (siehe A).
EINBAUORT
B.Ein „Kurzschluss” der Luftströmung muss immer vermieden

werden. Zu diesem Zweck ist der Lüfter in größtmöglicher
Entfernung der hauptsächlichen Frischluftquelle und ihr
gegenüber liegend zu positionieren.

LÜFTERABMESSUNGEN
C1i/C3ii.Vergewissern Sie sich vor Beginn des Lüftereinbaus

anhand der Tabellen in Abb. C1i/C3ii, dass der Lüfter auch in
die vorgesehene Einbauposition passt.

VORBEREITUNGEN UND EINBAU
Einbau des Platten-Modells
C4ii.Ihr Platten-Lüfter der Serie T eignet sich zum Einbau in

vertikale und horizontale Flächen.
Stellen Sie das Loch für den Lüftereinbau nach den
Abmessungen in der Tabelle C4ii her.

Einbau des Wand-Modells
C2i.Ihr Wand-Lüfter der Serie T eignet sich zum Einbau in die

meisten Hohlwände und zweischaliges Mauerwerk ab 240 mm
Dicke. Die zwei Abschnitte der Schachtauskleidung sind für
eine Wanddicke bis zu 315 mm bestimmt. Für Wände mit
größerer Dicke sind weitere Schachtauskleidungsabschnitte als
Zubehörteile erhältlich. Stellen Sie das Loch für den
Lüftereinbau in der Wand nach den Abmessungen in der
Tabelle C2i her.
D1.Von außen: Bringen Sie den Auskleidungsabschnitt mit
Bügeln am großen Ende bündig mit der Außenseite der Wand
an (Rippen unten, Kabeleinzug oben).
D2.Von innen: Schneiden Sie den Kabel-/Kabelkanaleinzug
am anderen Schachtauskleidungsabschnitt aus. Bringen Sie die
Schachtauskleidung mit Bügeln am kleinen Ende bündig mit
der Innenseite der Wand an (Rippen unten, Kabeleinzug oben).
Führen Sie das Anschlusskabel vom T-Serie-Steuergerät (5­adriges Kabel) oder dem Ein-Aus-Schalter (3-adriges Kabel)
durch die Schachtauskleidung hindurch. In der
Schachtauskleidung sollte genug Kabel zum Anschließen der
Anschlussbuchse und zum Abziehen der Lüftereinheit sein.
D3.Zementieren Sie die beiden Wandschachtauskleidungen ein.
Achten Sie dabei darauf, dass sie die Seiten nicht verformen.
D4.Bringen Sie das äußere Gitter am Außengitterrahmen an.
Hängen Sie zuerst den unteren Rand ein und befestigen Sie das
Gitter dann, indem sie die Drehknöpfe drehen. Nehmen Sie die
Befestigungsschraubenkappen vom Gitterrahmen ab und
befestigen Sie das Gitter mit den vier mitgelieferten Schrauben
außen an der Schachtauskleidung.
Hinweis:.Die Rahmenaussparungen sind mit A und B
gekennzeichnet und entsprechen den Kappen.
Bringen Sie die Schraubenkappen wieder an (A und B müssen
jeweils übereinstimmen).

Wand- und Plattenmodelle
E1.Legen Sie die Lüftereinheit mit dem Laufrad nach unten auf

eine ebene Fläche. Lösen Sie die Gitterbefestigungsschraube
am oberen Gitterrand.
E2.Nehmen Sie das Gitter ab. Lockern Sie die zwei
Sperrklinkenschrauben an der Stirnseite des Gehäuses.

E3.Drücken Sie auf die seitlichen Sperrklinken.

E4.Ziehen Sie das Gehäuse ab.
E5.Wenn die Einheit durch ein Einzellüfter-Steuergerät der
Serie T an das Netz angeschlossen werden soll, muss das
Drehzahlreglerteil von der Einheit abgenommen und in das
Serie-T-Steuergerät gesteckt werden (siehe Einbau- und

Anschlussanleitung für das Steuergerät). Wenn die Einheit
durch einen Ein-Aus-Schalter ans Netz angeschlossen werden
soll, kann sie auf eine von drei Drehzahlstufen voreingestellt
werden. Werksseitig ist sie auf hohe Drehzahl (Position III)
eingestellt. Sollten Sie die mittlere Drehzahlstufe wünschen,
ziehen Sie das Drehzahlreglerteil ab und stecken es in Position
II. Wünschen Sie eine Einstellung auf die unterste Stufe,
stecken Sie es in Position I.
E6.Bringen Sie das Gehäuse wieder an. Achten Sie dabei
darauf, dass sich der Schlitz für den Anschluss oben befindet.
E7.Wenn die beiden seitlichen Sperrklinken richtig eingerastet
sind, ziehen Sie die Sperrklinkenschrauben fest.
E8.Bringen Sie das Innengitter mit nach oben geneigten
Lamellen wieder an. Setzen Sie dabei zuerst seinen unteren
Rand ein und drücken Sie es dann oben fest. Ziehen Sie die
Befestigungsschraube am oberen Rand des Gitters fest.
E9.Legen Sie das Gitter mit dem Rahmen nach unten auf eine
ebene Fläche. Setzen Sie das Lüftergehäuse so an, dass das
Gitter im Rahmen sitzt und wie abgebildet ausgerichtet ist.
Lockern Sie die vier Rahmenklemmenschrauben und bringen
Sie die zwei Klemmen an. Stellen Sie sicher, dass die Zungen
unter den Klemmenköpfen in den Schlitzen im Gehäuse
einrasten.
E10.Ziehen Sie die vier Schrauben fest.

ACHTUNG! DIESES GERÄT MUSS GEERDET WERDEN

VERKABELUNG DER ANSCHLUSSBUCHSE
F1.Lösen Sie die 2 Halteschrauben des oberen Deckels der

Anschlussbuchse und nehmen Sie den Deckel ab.
F2.Heben Sie den Hebel an und ziehen Sie den oberen Deckel
ab.
F3.Lockern Sie die Kabelklemmenschrauben und stecken Sie
das Kabel durch die Klemme (bei einigen dreiadrigen Kabeln
muss die Kabelklemme eventuell umgekehrt werden, um zu
gewährleisten, dass das Kabel sicher befestigt wird).
Hinweis:
Wenn die Einheit durch ein Einzellüfter-Steuergerät der Serie T
angeschlossen werden soll, sind die Adern des fünfadrigen
Kabels abzuisolieren. Für die Anschlüsse beziehen Sie sich auf
die Anschlussanleitung des Steuergeräts. Anschließend fahren
Sie mit F6 fort. Prüfen Sie, ob Sie den Lüfter über einen Ein­Aus-Schalter für einstufigen Ent- oder Belüftungsbetrieb
anschließen, isolieren Sie die Adern ab und schließen Sie sie
dann an einen geeigneten dreipoligen Stecker an. Bei
permanenter Verkabelung muss ein zweipoliger Trennschalter
mit einer Kontaktöffnung von mindestens 3 mm bereitgestellt
werden.

Für Entlüftungsbetrieb (Abzug)
F4.Schließen Sie den stromführenden Leiter (braun) (Phase)
an Klemme L3, den Nullleiter (blau) an Klemme N und das
gelb/grüne Kabel (Erdung) an Klemme E/G in der
Anschlussbuchse an. Verbinden Sie Klemme L3 mit Klemme
L1.
Für Belüftungsbetrieb
F5.Schließen Sie den stromführenden Leiter (braun) (Phase)
an Klemme L3, den Nulleiter (blau) an Klemme N und das
gelb/grüne Kabel (Erdung) an Klemme E/G in der
Anschlussbuchse an. Verbinden Sie Klemme L3 mit Klemme
L2.
F6.Rasten Sie das Klemmenteil im Unterteil der

Anschlussbuchse ein (hörbar). Ziehen Sie dann die
Kabelklemmenschrauben gleichmäßig fest. Stellen Sie sicher,
dass der äußere Kabelmantel fest eingeklemmt wird.
F7.Schieben Sie den oberen Deckel wieder auf und befestigen
Sie ihn mit den zwei Halteschrauben.
F8.Setzen Sie die komplette Lüftereinheit teilweise in die Wand
ein und drücken Sie den Hebel der Anschlussbuchse nach
unten, um sie einzurasten. Nehmen Sie die
Befestigungsschraubenkappen ab. Befestigen Sie den Lüfter mit
den Befestigungsschrauben am inneren
Schachtauskleidungsteil. Die Lamellen müssen dabei nach oben
geneigt sein. Bringen Sie die Schraubenkappen wieder an.

Hinweis: A und B müssen jeweils übereinstimmen.
Leistungsleitwerte in m
Leistung in Watt
Wand-Modell 240 V/1/50 Hz

GRÖSSE HOHE

STUFE

3

/h und max. aufgenommene

MITTLE

RE

STUFE

NIEDRI

GE

STUFE

WATT

(hohe
Stufe)

6 395 350 270 35
7 530 435 335 41

9 870 755 515 72

12 1745 1530 1185 95

Platten-Modell 240 V/1/50 Hz

GRÖSSE HOHE

STUFE

MITTLERE

STUFE

NIEDRIGE

STUFE

WATT

(hohe
Stufe)

6 435 380 295 35
7 585 480 365 41
9 960 830 565 72

FÜR DEN BENUTZER
REINIGUNG

Ihr Lüfter von Vent-Axia zieht nicht nur Gerüche ab, sondern
auch in der Luft befindliche Schmutz-, Staub- und Fettteilchen.
Diese sammeln sich mit der Zeit an und führen zu einer
Beeinträchtigung der Leistung und des Erscheinungsbildes
Ihres Lüfters. Die Vent-Axia Lüfter der Baureihe T sind für
leichte Reinigung und Wartung ausgelegt. Um zu
gewährleisten, dass Ihr Lüfter immer einwandfrei funktioniert,
sollten Sie ihn daher regelmäßig reinigen.

WICHTIG: SCHALTEN SIE DAS GERÄT AUS UND
TRENNEN SIE ES VON DER STROMVERSORGUNG.

Zerlegen

Schalten Sie das Gerät vom Stromnetz ab.
G1.Entfernen Sie die vier Befestigungsschraubenkappen am
Innengitterrahmen und lösen Sie die Schrauben. Hinweis: Die
Aussparungen im Rahmen sind mit A und B gekennzeichnet
und entsprechen den Kappen.
G2.Nehmen Sie den Lüfter teilweise ab und trennen Sie die
Anschlussbuchse, indem sie den Hebel mit einem Finger
behutsam anheben.
G3.Drehen Sie den Drehknopf oben am Außengitter und
entfernen Sie das Außengitter von innen zur Reinigung.
G4.Lockern Sie die Klemmschrauben und nehmen Sie die
Klemmen ab.

G5.Nehmen Sie den Lüfter aus dem Rahmen.
G6.Nehmen Sie das Gitter ab.
G7.Lockern Sie die zwei Sperrklinkenschrauben an der

Stirnseite des Gehäuses. Drücken Sie die seitlichen
Sperrklinken.

G8.Ziehen Sie das Gehäuse ab.
G9.Ziehen Sie die Motorträgersperrklinke zurück – sie befindet

sich links von der Anschlussbuchsenöffnung. Drehen Sie die
Motorträgereinheit entgegen dem Uhrzeigersinn und ziehen Sie
sie ab.
G10.Ziehen Sie das Laufrad mit einem kurzen heftigen Ruck
von der Welle.

Reinigen
WICHTIG: ELEKTRISCHE BAUTEILE NICHT MIT
WASSER IN BERÜHRUNG BRINGEN.
G11.Nur Wand-Modelle – wischen Sie die Innenseite der

Schachtauskleidungsteile mit einem feuchten Tuch sauber.
G12.Wischen Sie die Motor- und Gehäuse-Baugruppe mit
einem feuchten Tuch sauber.
G13.Waschen Sie alle nichtelektrischen Teile mit warmem
Wasser und Reinigungsmittel.

Zusammenbauen
G14.Richten Sie die Markierungen am Laufrad auf den

Mitnehmerstift an der Motorwelle aus. Stecken Sie das Laufrad
mit einem kurzen heftigen Stoß wieder auf die Motorwelle.
Vergewissern Sie sich, dass es auf der Welle einrastet.
G15.Nur Wand-Modell - bringen Sie das Gitter von innen
wieder an. Setzen Sie es mit seinem oberen Rand zuerst ein.
Achten Sie darauf, dass die Lamellen nach unten geneigt sind.
Drehen Sie den Drehknopf oben am Gitter, um das Gitter in
seiner Einbaulage zu befestigen.
G16.Setzen Sie den Motorträger wieder ein und drehen Sie ihn
im Uhrzeigersinn, bis die Sperrklinke völlig eingerastet ist.

G17.Bringen Sie das Gehäuse wieder an.
G18.Vergewissern Sie sich, dass die beiden seitlichen

Sperrklinken richtig eingerastet sind. Ziehen Sie die
Sperrklinkenschrauben fest.
G19.Bringen Sie das Innengitter wieder an. Die Lamellen
müssen dazu nach oben gerichtet sein. Setzen Sie dabei zuerst
seinen unteren Rand ein und drücken Sie es dann oben fest.
Ziehen Sie die Gitterbefestigungsschraube fest.
G20.Legen Sie das Gitter mit dem Rahmen nach unten ab.
Setzen Sie die Lüftereinheit ein und bringen Sie die beiden
Rahmenklemmen wieder an.
G21.Setzen Sie die komplette Lüftereinheit teilweise in die
Schachtauskleidung ein. Halten Sie sie dabei am Hauptgehäuse
fest, nicht am Gitterrahmen fest. Bringen Sie die
Anschlussbuchse wieder an, indem Sie den Hebel nach unten
drücken, um sie einzurasten.
G22Befestigen Sie den Lüfter mit den Befestigungsschrauben
an der Innenseite der Schachtauskleidung. Die Lamellen
müssen dabei nach oben geneigt sein. Bringen Sie die
Schraubenkappen wieder an. Hinweis: A und B müssen jeweils
übereinstimmen.
Schalten Sie die Netzstromversorgung wieder ein und prüfen
Sie den Lüfterbetrieb.
Der Motor in diesem Produkt von Vent-Axia hat gekapselte
Lager und braucht daher nicht geschmiert zu werden

ACHTUNG!

SCHLIESSEN SIE DAS GELBE DREHZAHLREGLERTEIL AUF
KEINEN FALL AN EINE GRAUE BUCHSE AN ODER UMGEKEHRT.

ACHTUNG!

BEI VERWENDUNG EINES STEUERGERÄTS DER SERIE T MUSS DAS
GELBE DREHZAHLREGLERTEIL VOM LÜFTER ABGENOMMEN
UND IN DAS STEUERGERÄT GESTECKT WERDEN.

Erhältliche Steuergeräte

Für Einzellüfter bis 100 Watt:
W30 01 20 (Ecotronic 130)

Für Mehrlüfteranwendungen bis 400 Watt:
W36 23 20 (Ecotronic 400)

12 1885 1640 1270 95

W36 11 19 (TSC Controller)

∆ΙΑΒΑΣΤΕ ΤΙΣ Ο∆ΗΓΙΕΣ ΒΛΕΠΟΝΤΑΣ ΤΑΥΤΟΧΡΟΝΑ
ΚΑΙ ΤΙΣ ΕΙΚΟΝΕΣ

ΣΗΜΑΝΤΙΚΟ

1.Ο ΑΝΕΜΙΣΤΗΡΑΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΤΟΠΟΘΕΤΗΘΕΙ ΚΑΙ ΝΑ
ΣΥΝ∆ΕΘΕΙ ΣΥΜΦΩΝΑ ΜΕ ΤΟΥΣ ΙΣΧΥΟΝΤΕΣ ΚΑΝΟΝΙΣΜΟΥΣ
ΤΗΣ IEE (ΓΙΑ ΤΟ ΗΝ. ΒΑΣΙΛΕΙΟ) Ή ΤΑ ΑΝΤΙΣΤΟΙΧΑ ΠΡΟΤΥΠΑ
ΠΟΥ ΙΣΧΥΟΥΝ ΣΤΗ ΧΩΡΑ ΣΑΣ.

2.Η ΣΥΣΚΕΥΗ ΑΥΤΗ ΕΙΝΑΙ ΑΚΑΤΑΛΛΗΛΗ ΓΙΑ ΤΟΠΟΘΕΤΗΣΗ
ΣΕ ΝΤΟΥΣΙΕΡΕΣ ΚΑΙ ΘΑ ΠΡΕΠΕΙ ΝΑ ΤΟΠΟΘΕΤΕΙΤΑΙ ΜΑΚΡΥΑ
ΑΠΟ ΠΗΓΕΣ ΣΤΑΓΟΝΙ∆ΙΩΝ ΝΕΡΟΥ, ΚΑΘΩΣ ΚΑΙ ΣΕ ΣΗΜΕΙΑ
ΟΠΟΥ ΝΑ ΜΗΝ ΕΓΓΙΖΟΥΝ ΤΑ ΠΡΟΣΩΠΑ ΠΟΥ
ΧΡΗΣΙΜΟΠΟΙΟΥΝ ΤΗ ΜΠΑΝΙΕΡΑ Ή ΤΟ ΝΤΟΥΣ.

3.ΜΗΝ ΤΟΠΟΘΕΤΕΙΤΕ ΤΟΝ ΑΝΕΜΙΣΤΗΡΑ ΚΟΝΤΑ ΣΕ
ΘΕΡΜΑΝΤΙΚΑ ΣΩΜΑΤΑ ΤΩΝ ΟΠΟΙΩΝ Η ΘΕΡΜΟΚΡΑΣΙΑ
ΥΠΕΡΒΑΙΝΕΙ ΤΟΥΣ 50?C.

4.ΟΤΑΝ ΤΟΠΟΘΕΤΕΙΤΕ ΤΟΝ ΑΝΕΜΙΣΤΗΡΑ ΣΕ ΧΩΡΟ ΠΟΥ
∆ΙΑΘΕΤΕΙ ΣΥΣΚΕΥΗ Η ΟΠΟΙΑ ΚΑΤΑΝΑΛΩΝΕΙ ΚΑΥΣΙΜΑ, ΘΑ
ΠΡΕΠΕΙ ΝΑ ΒΕΒΑΙΩΝΕΣΤΕ ΟΤΙ Ο ΑΕΡΑΣ ΠΟΥ ∆ΙΟΧΕΤΕΥΕΤΑΙ
ΣΤΟ ∆ΩΜΑΤΙΟ ΕΠΑΡΚΕΙ ΤΟΣΟ ΓΙΑ ΤΟΝ ΑΝΕΜΙΣΤΗΡΑ ΟΣΟ ΚΑΙ
ΓΙΑ ΤΗ ΣΥΣΚΕΥΗ ΚΑΤΑΝΑΛΩΣΗΣ ΚΑΥΣΙΜΟΥ. ΟΤΑΝ Ο
ΑΝΕΜΙΣΤΗΡΑΣ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΓΙΑ ΤΗΝ ΠΑΡΟΧΗ ΑΕΡΑ
ΣΤΟ ΧΩΡΟ ΑΥΤΟ ΘΑ ΠΡΕΠΕΙ ΝΑ ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Η
ΕΙΣΑΓΩΓΗ ΤΟΥ ΑΝΕΜΙΣΤΗΡΑ ΑΠΕΧΕΙ ΤΟΥΛΑΧΙΣΤΟΝ 600 mm
ΑΠΟ ΣΤΟΜΙΑ ΕΞΑΓΩΓΗΣ ΚΑΥΣΑΕΡΙΩΝ.

5.Η ΣΥΝ∆ΕΣΗ ΘΑ ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΙ ΜΕΣΩ ∆ΙΑΚΟΠΤΗ
∆ΙΑΚΛΑ∆ΩΣΗΣ ME ΑΣΦΑΛΕΙΑ 3 AMP (ΜΟΝΟΝ ΓΙΑ ΤΟ ΗΝ.
ΒΑΣΙΛΕΙΟ).

6.Ο ∆ΙΠΟΛΙΚΟΣ ∆ΙΑΚΟΠΤΗΣ Ή Η ΠΡΙΖΑ ΚΑΙ Ο
ΡΕΥΜΑΤΟΛΗΠΤΗΣ (ΦΙΣ) ΘΑ ΠΡΕΠΕΙ ΝΑ ΒΡΙΣΚΟΝΤΑΙ ΕΞΩ
ΑΠΟ ΤΟ ΧΩΡΟ ΟΠΟΥ ΒΡΙΣΚΕΤΑΙ Η ΜΠΑΝΙΕΡΑ Ή ΤΟ ΝΤΟΥΣ.

7.Η ΣΥΣΚΕΥΗ ΑΥΤΗ ΘΑ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΓΕΙΩΜΕΝΗ.

8.∆ΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ Ο∆ΗΓΙΕΣ ΠΡΟΤΟΥ ΞΕΚΙΝΗΣΕΤΕ ΤΗΝ
ΕΓΚΑΤΑΣΤΑΣΗ

9.ΕΑΝ ΠΡΟΚΕΙΤΑΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΧΕΙΡΙΣΤΗΡΙΟ ΤΗΣ

ΣΕΙΡΑΣ T, ΕΙΝΑΙ ΑΠΑΡΑΙΤΗΤΟ ΝΑ ΤΟ ΣΥΝ∆ΕΣΕΤΕ ΜΕ 5­ΚΛΩΝΟ ΚΑΛΩ∆ΙΟ

10.Η ΣΥΣΚΕΥ Η ΑΥΤΗ ∆ΕΝ ΠΡΟΟΡΙΖΕΤΑΙ ΓΙΑ ΧΡΗΣΗ ΑΠΟ
ΜΙΚΡΑ ΠΑΙ∆ΙΑ Ή ΑΤΟΜΑ ΜΕ ΑΝΑΠΗΡΙΑ ΧΩΡΙΣ ΕΠΙΒΛΕΨΗ.

11.ΤΑ ΜΙΚΡΑ ΠΑΙ∆ΙΑ ΘΑ ΠΡΕΠΕΙ ΝΑ ΕΠΙΒΛΕΠΟΝΤΑΙ, ΕΤΣΙ
ΩΣΤΕ ΝΑ ∆ΙΑΣΦΑΛΙΖΕΤΑΙ ΟΤΙ ∆ΕΝ ΠΑΙΖΟΥΝ ΜΕ ΤΗ ΣΥΣΚΕΥΗ.

ΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ

A..Ελέγξτε την πινακίδα προκειµένου να βεβαιωθείτε ότι ο
κινητήρας λειτουργεί µε τη σωστή τάση (βλ. A).

ΧΩΡΟΣ ΤΟΠΟΘΕΤΗΣΗΣ

B.Ο ανεµιστήρας θα πρέπει να τοποθετηθεί σε όσο το δυνατόν

µεγαλύτερη απόσταση από την κύρια δίοδο ανανέωσης αέρα
του χώρου όπου θα εγκατασταθεί, προκειµένου να αποφύγετε
την “βραχυκύκλωση” του ρεύµατος του αέρα.

∆ΙΑΣΤΑΣΕΙΣ ΑΝΕΜΙΣΤΗΡΑ

C1i/C3ii.Προτού εκτελέσετε οποιαδήποτε εργασία, µελετήστε

τους πίνακες που φαίνονται στα σχήµατα C1i/C3ii,
προκειµένου να βεβαιωθείτε ότι ο ανεµιστήρας θα εφαρµόσει
στην επιθυµητή θέση.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ
Τοποθέτηση µοντέλου επιφανειών

C4ii.Ο ανεµιστήρας σας, µοντέλο επιφανειών σειράς T, είναι
κατάλληλος για τοποθέτηση σε οριζόντιες ή κατακόρυφες
επιφάνειες.
Κόψτε µία οπή σύµφωνα µε τις διαστάσεις που δίνονται στον
Πίνακα C4ii.

Τοποθέτηση µοντέλου τοίχου

C2i.Ο ανεµιστήρας σας µοντέλο τοίχου σειράς T είναι

κατάλληλος για τοποθέτηση στους περισσότερους τοίχους που
διαθέτουν διπλό τούβλο µε ενδιάµεσο κενό ή χωρίς και έχουν
πάχος από 240 mm και άνω. Τα δύο τµήµατα του χιτωνίου
καθιστούν δυνατή την τοποθέτηση του ανεµιστήρα σε τοίχους
µε πάχος έως και 315 mm. ∆ιατίθενται πρόσθετα τµήµατα
χιτωνίου για τοποθέτηση σε τοίχους µεγαλύτερου πάχους.
Ανοίξτε την κατάλληλη οπή στον τοίχο σύµφωνα µε τις
διαστάσεις που δίνονται στον Πίνακα C2i.
D1.Από την εξωτερική πλευρά, τοποθετήστε το τµήµα του
χιτωνίου, που φέρει τις ενισχύσεις στο µεγάλο άκρο, στο ίδιο
επίπεδο µε τον εξωτερικό τοίχο (οι νευρώσεις στην κάτω
πλευρά, το άνοιγµα για το καλώδιο τροφοδοσίας προς την
επάνω πλευρά).
D2.Από την εσωτερική πλευρά, στο δεύτερο τµήµα του
χιτωνίου, κόψτε το άνοιγµα για το καλώδιο τροφοδοσίας.
Τοποθετήστε το χιτώνιο που φέρει τις ενισχύσεις στο µικρό
άκρο στο ίδιο επίπεδο µε την επιφάνεια του εσωτερικού τοίχου
(οι νευρώσεις προς την κάτω πλευρά, το άνοιγµα για το
καλώδιο προς την επάνω). Συνδέστε µε την τροφοδοσία µέσω
της µονάδας χειρισµού σειράς T (5-κλωνο καλώδιο) ή µέσω
απλού διακόπτη (on/off) (3-κλωνο καλώδιο). Θα πρέπει να
αφήσετε επαρκές µήκος καλωδίου εντός του χιτωνίου
προκειµένου να συνδεθεί η υποδοχή σύνδεσης και να είναι
δυνατή η ανάσυρση του ανεµιστήρα.
D3.Στερεώστε µε τσιµέντο τα δύο χιτώνια στον τοίχο,
προσέχοντας να µην παραµορφώσετε ή να στρεβλώσετε τις
πλευρές τους.
D4.Τοποθετήστε το εξωτερικό στόµιο στο πλαίσιο της
εξωτερικής γρίλιας. Τοποθετήστε πρώτα στο κάτω άκρο του
χείλους και, στην συνέχεια, ασφαλίστε το στη θέση του
στρέφοντας τα περιστροφικά κοµβία. Αφαιρέστε τα καλύµµατα
για τις βίδες στερέωσης από το πλαίσιο της γρίλιας και
στερεώστε τη γρίλια στην εξωτερική πλευρά του χιτωνίου
χρησιµοποιώντας τις τέσσερις βίδες που περιέχονται στη
συσκευασία.

Σηµείωση: Οι εσοχές του πλαίσίου φέρουν τα γράµµατα A και
B και θα αντιστοιχούν στα καλύµµατα.

Τοποθετήστε και πάλι τα καλύµµατα για τις βίδες (θα πρέπει να
ταιριάζουν τα A και τα B).

Μοντέλα τοίχου και επιφανειών
E1.Τοποθετήστε τη µονάδα του ανεµιστήρα σε µια επίπεδη

επιφάνεια µε τη φτερωτή προς τα κάτω. Ξεβιδώστε όλες τις
βίδες συγκράτησης, που υπάρχουν στο επάνω µέρος της
γρίλιας.

E2.Αφαιρέστε τη γρίλια. Ξεβιδώστε, όχι εντελώς, τις δύο βίδες
ασφαλείας στην πρόσοψη του περιβλήµατος του ανεµιστήρα.

E3.Πατήστε τις πλευρικές ασφάλειες.
E4.Ανασηκώστε το περίβληµα.
E5.Εάν η µονάδα του ανεµιστήρα πρόκειται να συνδεθεί µέσω

ενιαίας µονάδας χειρισµού της σειράς Τ, η µονάδα ελέγχου
της ταχύτητας θα πρέπει να αφαιρεθεί από τον ανεµιστήρα
και να τοποθετηθεί στη µονάδα χειρισµού της σειράς T.

(Βλέπε Οδηγίες στερέωσης και σύνδεσης χειριστηρίου). Εάν ο
ανεµιστήρας πρόκειται να συνδεθεί µέσω απλού διακόπτη
(on/off), µπορείτε να τον ρυθµίσετε σε µία από τις τρεις
προεπιλεγµένες ταχύτητες. Η ρύθµισή του από το εργοστάσιο
είναι στη µεσαία ταχύτητα (Θέση III). Εάν θέλετε να τον
ρυθµίσετε στην υψηλή ταχύτητα, αφαιρέστε τη µονάδα ελέγχου
ταχύτητας και ρυθµίστε την στη Θέση II. Εάν επιθυµείτε τη
χαµηλή ταχύτητα ρυθµίστε την στη Θέση I.
E6.Τοποθετήστε και πάλι το περίβληµα έχοντας την εγκοπή για
τη σύνδεση των καλωδίων στην υψηλότερη θέση.
E7.Σφίξτε εντελώς τις βίδες ασφαλείας, έχοντας ασφαλίσει
πλήρως τις δύο πλευρικές ασφάλειες.
E8.Τοποθετήστε και πάλι την εσωτερική γρίλια µε τα πτερύγια
να κλίνουν προς τα επάνω. Τοποθετήστε τη γρίλια πρώτα στο
κάτω µέρος του χείλους και, στη συνέχεια, πιέστε το επάνω

µέρος για να ασφαλίσει. Σφίξτε τη βίδα στερέωσης στο επάνω
µέρος της γρίλιας.

E9.Τοποθετήστε το πλαίσιο της γρίλιας επάνω σε µια επίπεδη
επιφάνεια, µε κατεύθυνση προς τα κάτω. Τοποθετήστε τη
διάταξη του περιβλήµατος του ανεµιστήρα, διατηρώντας τη
γρίλια µέσα στο πλαίσιο σύµφωνα µε τον προσανατολισµό που
φαίνεται στην εικόνα. Χαλαρώστε τις τέσσερις βίδες σύσφιξης
του πλαισίου και προσαρµόστε τους δύο σφιγκτήρες.
Βεβαιωθείτε ότι οι γλωττίδες που βρίσκονται κάτω από τις
κεφαλές των σφιγκτήρων έχουν εισχωρήσει µέσα στις εγκοπές
του περιβλήµατος.
E10.Σφίξτε τις τέσσερις βίδες.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: Η ΣΥ ΣΚΕΥΗ ΑΥ ΤΗ ΘΑ ΠΡΕΠΕΙ ΝΑ
ΓΕΙΩΘΕΙ.

ΚΑΛΩ∆ΙΩΣΗ ΤΗΣ ΥΠΟ∆ΟΧΗΣ ΣΥΝ∆ΕΣΗΣ
F1.Αφαιρέστε το επάνω κάλυµµα από την υποδοχή σύνδεσης

ξεβιδώνοντας τις 2 βίδες συγκράτησης.
F2.Ανασηκώστε το µοχλό και τραβήξτε το επάνω κάλυµµα
προς τα έξω.
F3.Χαλαρώστε τις βίδες του σφιγκτήρα του καλωδίου και
περάστε το καλώδιο µέσα από το σφιγκτήρα. Εάν
χρησιµοποιήσετε 3-κλωνο καλώδιο ίσως να είναι απαραίτητο
να γυρίσετε ανάποδα το σφιγκτήρα προκειµένου να στερεωθεί
το καλώδιο µε ασφάλεια.

Σηµείωση:

Εάν ο ανεµιστήρας πρόκειται να συνδεθεί µέσω ενιαίας
µονάδας χειρισµού της σειράς T, απογυµνώστε τα σύρµατα του
5-κλωνου καλωδίου, δείτε τις οδηγίες σύνδεσης της

καλωδίωσης του χειριστηρίου και συνεχίστε από το εδάφιο F6.
Εάν πρόκειται να συνδεθεί µέσω απλού διακόπτη (on/off) για
λειτουργία εισαγωγής ή εξαγωγής αέρα σταθερής ταχύτητας,
απογυµνώστε τα σύρµατα του καλωδίου και συνδέστε τα µε
τον κατάλληλο ρευµατολήπτη (φις) 3 ακίδων ή σούκο. Εάν η
σύνδεσή του θα είναι µόνιµη, θα πρέπει να συνδεθεί µέσω ενός
διπολικού µονωτικού διακόπτη, ο οποίος µεταξύ των επαφών
θα πρέπει να διαθέτει διάκενο τουλάχιστον 3 mm.

Για λειτουργία εξαγωγής αέρα
F4.Συνδέστε τη Φάση (καφέ) στον ακροδέκτη L3, το

Ουδέτερο (µπλε) στον ακροδέκτη N και τη Γείωση
(πράσινο/κίτρινο) στον ακροδέκτη E/G στην υποδοχή
σύνδεσης. Συνδέστε τους ακροδέκτες L3 και L1.

Για λειτουργία εισαγωγής αέρα
F5.Συνδέστε τη Φάση (καφέ) στον ακροδέκτη L3, το

Ουδέτερο (µπλε) στον ακροδέκτη N και τη Γείωση
(πράσινο/κίτρινο) στον ακροδέκτη E/G στην υποδοχή

σύνδεσης. Συνδέστε τους ακροδέκτες L3 και L2.
F6.Πιέστε το κουτί των ακροδεκτών στη βάση της υποδοχής

σύνδεσης, έως ότου ακούσετε έναν χαρακτηριστικό ήχο “κλικ”
και, στη συνέχεια, σφίξτε οµοιόµορφα τις βίδες του σφιγκτήρα

,

του καλωδίου ώστε να στερεωθεί εφαρµοστά επάνω στο
εξωτερικό περίβληµα του καλωδίου.
F7.Σύρτε και πάλι το επάνω κάλυµµα στη θέση του και
ασφαλίστε το µε τις 2 βίδες συγκράτησης.
F8.Τοποθετήστε κατά ένα µέρος την συναρµολογηµένη
διάταξη του ανεµιστήρα στον τοίχο και πιέστε προς τα κάτω το
µοχλό της υποδοχής σύνδεσης ώστε να ασφαλίσει στη θέση
της. Αφαιρέστε τα καλύµµατα για τις βίδες στήριξης.
Στερεώστε µε τη βοήθεια των βιδών στήριξης, τον ανεµιστήρα
στο εσωτερικό χιτώνιο, µε τα πτερύγια να έχουν κλίση προς τα
επάνω. Τοποθετήστε και πάλι τα καλύµµατα για τις βίδες.

Σηµείωση: Θα πρέπει να ταιριάζουν τα A και τα B.
Οδηγός παροχής σε m3/ώρα και µέγιστη απορροφώµενη
ισχύ σε watt

Μοντέλο τοίχου 240V / 1 / 50Hz

ΜΕΓΕΘΟΣ

12 1745 1530 1185 95

ΥΨΗΛΗ ΜΕΣΑΙΑ ΧΑΜΗΛΗ

6 395 350 270 35
7 530 435 335 41
9 870 755 515 72

Μοντέλο φατνώµατος 240V / 1 / 50Hz

ΜΕΓΕΘΟΣ

12 1885 1640 1270 95

ΥΨΗΛΗ ΜΕΣΑΙΑ ΧΑΜΗΛΗ

6 435 380 295 35
7 585 480 365 41
9 960 830 565 72

WATT

(στην

Υψηλή)

WATT

(στην

Υψηλή)

ΓΙΑ ΤΟ ΧΡΗΣΤΗ
ΚΑΘΑΡΙΣΜΟΣ

Εκτός από την αποµάκρυνση των οσµών, ο ανεµιστήρας Vent­Axia µπορεί να αποµακρύνει ρύπους όπως σκόνη και λίπη, που
µεταφέρονται µε τον αέρα. Οι ρύποι αυτοί σταδιακά

επικαθίζουν στον ανεµιστήρα, µειώνοντας την απόδοσή του και
χαλώντας την εµφάνισή του. Οι ανεµιστήρες Vent-Axia της
σειράς T είναι σχεδιασµένοι έτσι ώστε να καθαρίζονται και να
συντηρούνται µε ευκολία. Συνεπώς, προκειµένου να διατηρείτε
την µέγιστη απόδοση του ανεµιστήρα σας, θα πρέπει να τον
καθαρίζετε τακτικά.

: ΣΒΗΣΤΕ ΚΑΙ ΑΠΟΣΥΝ∆ΕΣΤΕ ΤΟΝ ΑΝΕΜΙΣΤΗΡΑ ΑΠΟ
ΤΗΝ ΠΡΙΖΑ.

Αποσυναρµολόγηση

Αποσυνδέστε από την πρίζα.
G1.Αφαιρέστε τα τέσσερα καλύµµατα για τις βίδες στερέωσης
που βρίσκονται στο πλαίσιο της εσωτερική γρίλιας και
ξεβιδώστε τις. Σηµείωση: Οι εσοχές του πλαίσίου φέρουν τα
γράµµατα A και B και θα αντιστοιχούν στα καλύµµατα.
G2.Αφαιρέστε κατά ένα µέρος τον ανεµιστήρα και
αποσυνδέστε την υποδοχή σύνδεσης ανασηκώνοντας ελαφρά
το µοχλό µε το δάκτυλο.
G3.Για να καθαρίσετε την εξωτερική γρίλια, αφαιρέστε την
από την εσωτερική πλευρά στρέφοντας το περιστροφικό
κοµβίο που βρίσκεται στο επάνω µέρος.
G4.Χαλαρώστε τις βίδες σύσφιξης και αφαιρέστε τους
σφιγκτήρες.

G5.Αφαιρέστε τον ανεµιστήρα από το πλαίσιο.
G6.Αφαιρέστε τη γρίλια.
G7.Ξεβιδώστε, µερικώς, τις δύο βίδες ασφαλείας στην

πρόσοψη του περιβλήµατος και, στη συνέχεια, πιέστε τις δύο
πλευρικές ασφάλειες.

G8.Ανασηκώστε το περίβληµα.
G9.Πιέστε προς τα πίσω τη γλωττίδα ασφαλείας στήριξης του

κινητήρα, η οποία βρίσκεται στα αριστερά του ανοίγµατος για
την υποδοχή σύνδεσης. Περιστρέψτε τη διάταξη στήριξης του
κινητήρα αριστερόστροφα και αφαιρέστε τη.
G10.Αφαιρέστε τη φτερωτή τραβώντας τη δυνατά και
απότοµα.

Καθαρισµός
ΣΗΜΑΝΤΙΚΟ: ΚΡΑΤΗΣΤΕ ΤΑ ΗΛΕΚΤΡΙΚΑ
ΕΞΑΡΤΗΜΑΤΑ ΜΑΚΡΥΑ ΑΠΟ ΝΕΡΟ

G11.Μόνον για µοντέλο τοίχου – σκουπίστε το εσωτερικό των
χιτωνίων για τον τοίχο ένα µε υγρό πανί.

G12.Σκουπίστε τον κινητήρα και τη διάταξη του περιβλήµα.ος
µε ένα υγρό πανί.

G13.Πλύντε όλα τα µη ηλεκτρικά εξαρτήµατα µε ζεστό νερό
και απορρυπαντικό.

Επανασυναρµολόγηση:
G14.Ευθυγραµµίστε τα σηµάδια στη φτερωτή µε τους πείρους

µετάδοσης κίνησης που βρίσκονται στον άξονα του κινητήρα.
Τοποθετήστε τη φτερωτή και πάλι στον άξονα του κινητήρα µε
µία δυνατή και κοφτή πίεση. Βεβαιωθείτε ότι η φτερωτή έχει
τοποθετηθεί σωστά στη θέση της.
G15.Μόνον για µοντέλο τοίχου – τοποθετήστε και πάλι τη
γρίλια από την εσωτερική πλευρά, εµπλέκοντας πρώτα την
κάτω πλευρά. Βεβαιωθείτε ότι τα πτερύγια της γρίλιας έχουν
κλίση προς τα κάτω. Ασφαλίστε την στη θέση της στρέφοντας
το περιστροφικό κοµβίο που βρίσκεται στην επάνω πλευρά.
G16.Τοποθετήστε και πάλι τη διάταξη στήριξης του κινητήρα
στρέφοντάς την δεξιόστροφα, έως ότου εµπλακούν πλήρως οι
οδοντωτές εσοχές.

G17.Τοποθετήστε και πάλι το περίβληµα.
G18.Βεβαιωθείτε ότι οι δύο πλευρικές ασφάλειες έχουν

ασφαλίσει πλήρως. Σφίξτε τις βίδες ασφαλείας.
G19.Τοποθετήστε και πάλι την εσωτερική γρίλια µε τα
πτερύγια να έχουν κλίση προς τα επάνω. Τοποθετήστε τη
γρίλια πρώτα στο κάτω µέρος του χείλους και, στη συνέχεια,
πιέστε το επάνω µέρος για να ασφαλίσει. Σφίξτε τη βίδα
στερέωσης της γρίλιας.
G20.Τοποθετήστε το πλαίσιο της γρίλιας προς τα κάτω.
Τοποθετήστε τη µονάδα στη θέση της και συναρµολογήστε και
πάλι τους δύο σφιγκτήρες του πλαισίου.
G21.Τοποθετήστε, κατά ένα µέρος, την συναρµολογηµένη
διάταξη του ανεµιστήρα µέσα στο χιτώνιο τοίχου,
συγκρατώντας το βάρος της από το κυρίως περίβληµα – όχι
από το πλαίσιο της γρίλιας. Τοποθετήστε και πάλι την υποδοχή
σύνδεσης πιέζοντας το µοχλό προς τα κάτω προκείµένου να
ασφαλίσει στη θέση του.
G22.Στερεώστε τον ανεµιστήρα, µε τις βίδες στήριξης στο
εσωτερικό του χιτωνίου τοίχου, µε τα πτερύγια να έχουν κλίση
προς τα επάνω και, στη συνέχεια, τοποθετήστε και πάλι τα
καλύµµατα για τις βίδες. Σηµείωση: Θα πρέπει να ταιριάζουν
τα A και τα B.
Συνδέστε µε την τροφοδοσία ρεύµατος και ελέγξτε τη
λειτουργία του ανεµιστήρα.
Ο κινητήρας σε αυτό το προϊόν της Vent-Axia διαθέτει
σφραγισµένα κουζινέτα, συνεπώς δεν απαιτείται η λίπανση
τους.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

ΜΗΝ ΣΥΝ∆ΕΕΤΕ ΤΗ ΜΟΝΑ∆Α ΕΛΕΓΧΟΥ ΤΑΧΥΤΗΤΑΣ ΚΙΤΡΙΝΟΥ
ΧΡΩΜΑΤΟΣ ΣΕ ΥΠΟ∆ΟΧΗ ΓΚΡΙΖΟΥ ΧΡΩΜΑΤΟΣ Ή ΤΟ ΑΝΤΙΣΤΡΟΦΟ.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

∆ιαθέσιµα χειριστήρια

Για απλούς ανεµιστήρες έως και 100 watt:

ΕΑΝ

ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΧΕΙΡΙΣΤΗΡΙΟ ΣΕΙΡΑΣ T, Η ΚΙΤΡΙΝΗ

ΜΟΝΑ∆Α ΕΛΕΓΧΟΥ ΤΑΧΥΤΗΤΑΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΑΦΑΙΡΕΘΕΙ ΑΠΟ ΤΗ
ΜΟΝΑ∆Α ΚΑΙ ΝΑ ΤΟΠΟΘΕΤΗΘΕΙ ΜΕΣΑ ΣΤΟ ΧΕΙΡΙΣΤΗΡΙΟ.

W30 01 20(Ecotronic 130)

W36 11 19(Χειριστήριο TSC)

Για εφαρµογές πολλαπλών ανεµιστήρων έως και 400 watt:

W36 23 20(Ecotronic 400)

A B

C1i C2i

SIZE 6 7 9 12

310 352 391 470

A

303 345 388 467

B

287 326 365 442

C

290 330 375 450

D

104 124 143 182

E

C3ii C4ii

SIZE 6 7 9 12

310 352 391 470

A

180 180 180 180

B

117 117 129 152

C

37 37 38 41

D

220 258 302 378

E

226 265 304 381

F

180 218 255 334

G

171 210 247 325

H

267 306 345 422

J

310 352 391 470

K

D1 D2 D3

D4

E1

E2 E3

E4 E5 E6

E7 E8

E9 E10

F1

F2

F3

F4 EXTRACT INTAKE F5

F6 F7

F8

G1 G2

G3 G4 G5

G6 G7 G8

G9 G10

G11/G12 G13

G14 G15 G16

G17 G18 G19

G20

G21 G22

VENT-AXIA SALES CENTRES

ENGLAND & WALES NATIONAL CALL CENTRE SCOTLAND

Newton Road, Crawley
West Sussex Telephone: [phone]
RH10 9JA Fax: [phone]

Telephone: [phone] REPUBLIC OF IRELAND
Fax: [phone] Vent-Axia Ventilation Ltd.
921 Western Road Industrial Estate
NORTHERN IRELAND Naas Road, Dublin 12.

Telephone: [phone] Telephone: [phone]
Fax: [phone] Fax: [phone]

Did you find these instructions easy to use?

We value your comments, contact us via :

Email: [email protected]

The Vent-Axia Guarantee

Applicable only to products installed and used in the United Kingdom. For details of the Guarantee outside of the United
Kingdom contact your local supplier.

Vent-Axia guarantees this product for two years from the date of purchase against faulty material or workmanship. In the
event of any part being found to be defective, the product will be repaired, or at the Company’s discretion the product will
be replaced without charge, provided that the product:

1). Has been installed and used in accordance with the instruction given with each unit.

2). The electricity supply complies with the rating label.

3). Has not been misused, neglected or damaged.

4). Has not been modified or repaired by any person not authorised to do so by Vent-Axia.

IF CLAIMING UNDER THE TERMS OF THE GUARANTEE

Please return the complete product, carriage paid to your original supplier by post or in person. Please ensure that it is
adequately packed and accompanied by a letter clearly marked ‘Guarantee Claim’ stating the nature of the fault and
providing proof of the date and source of purchase.

As part of the policy of continuous product improvement Vent-Axia reserve the right to alter specifications without notice

Head Office: Fleming Way, Crawley, West Sussex RH10 9YX

Tel: [phone] Fax: [phone]

Internet site at: www.vent-axia.com

426845B 0306
