Page 1

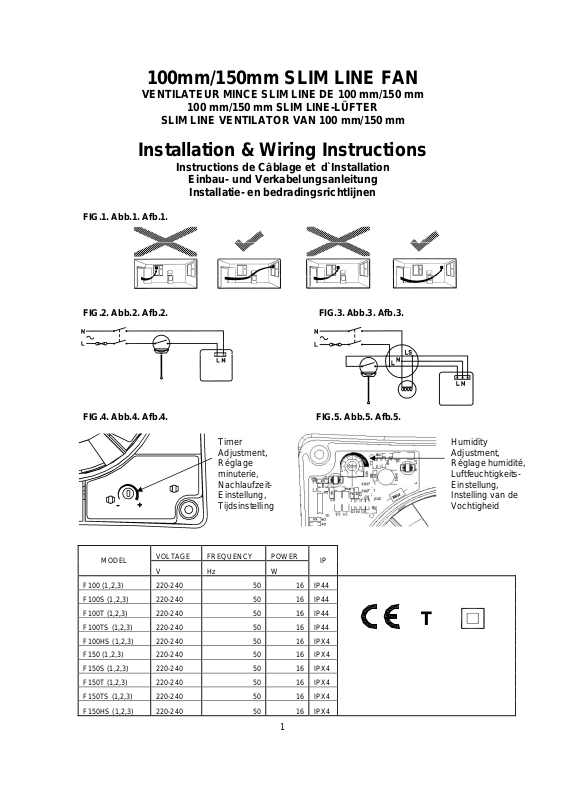

100mm/150mm SLIM LINE FAN

VENTILATEUR MINCE SLIM LINE DE 100 mm/150 mm

100 mm/150 mm SLIM LINE-LÜFTER

SLIM LINE VENTILATOR VAN 100 mm/150 mm

Installation & Wiring Instructions

Instructions de Câblage et d`Installation

Einbau- und Verkabelungsanleitung

Installatie- en bedradingsrichtlijnen

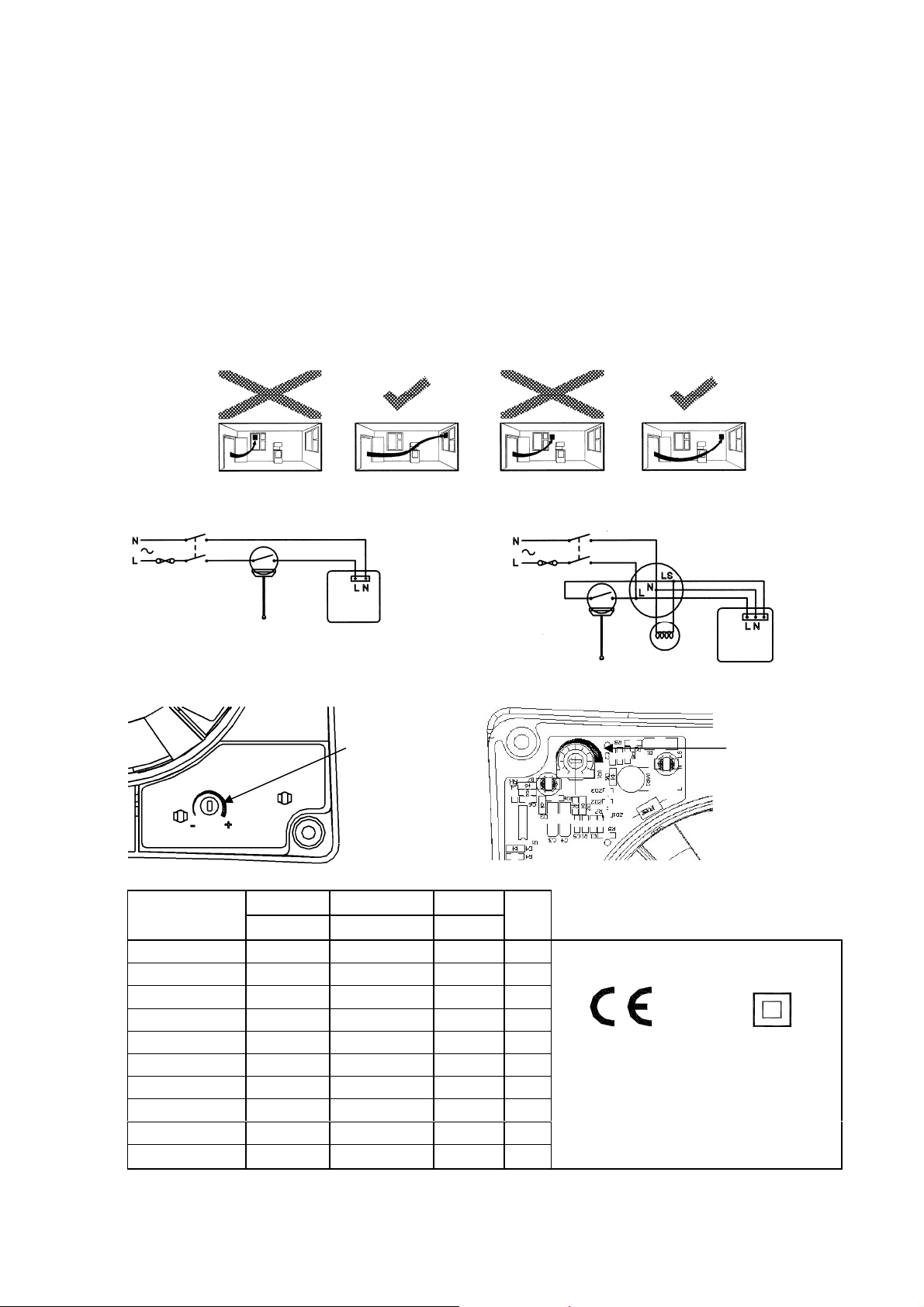

FIG.1. Abb.1. Afb.1.

FIG.2. Abb.2. Afb.2. FIG.3. Abb.3. Afb.3.

FIG.4. Abb.4. Afb.4. FIG.5. Abb.5. Afb.5.

Timer Adjustment, Réglage minuterie, NachlaufzeitEinstellung, Tijdsinstelling

Humidity Adjustment, Réglage humidité, LuftfeuchtigkeitsEinstellung, Instelling van de Vochtigheid

MODEL

F100 (1,2,3) 220-240 50 16 IP44 F100S (1,2,3) 220-240 50 16 IP44 F100T (1,2,3) 220-240 50 16 IP44 F100TS (1,2,3) 220-240 50 16 IP44 F100HS (1,2,3) 220-240 50 16 IPX4 F150 (1,2,3) 220-240 50 16 IPX4 F150S (1,2,3) 220-240 50 16 IPX4 F150T (1,2,3) 220-240 50 16 IPX4 F150TS (1,2,3) 220-240 50 16 IPX4 F150HS (1,2,3) 220-240 50 16 IPX4

VOLTAGE FREQUENCY POWER V Hz W

Page 2

READ INSTRUCTIONS IN CONJUNCTION WITH THE ILLUSTRATIONS

IMPORTANT

1. ALWAYS ENSURE THAT THE INSTALLATION CONFORMS TO THE CURRENT EDITION OF THE IEE WIRING REGULATIONS. BS767 1 OR APPROPRIA TE NATIONAL R EGULATIONS AND/OR STAND ARDS IN YOUR COUNTRY.

2. THE FAN SHOULD BE SITED AWAY FROM DIRECT SOURCES OF HEAT IN EXCESS OF 40°C.

3. IF THE FAN IS INSTALLED IN A ROOM CONTAINING A FUEL BURNING APPLIANCE, THE INSTALLER MUST ENSURE THAT THE AIR REPLACEMENT IS ADEQUATE FOR BOTH THE FAN AND THE FUEL BURNING APPLIANCE.

4. WIRING SHOULD BE VIA A SUI TABLE 2 POLE ISOL ATOR W ITH A SEPARATION OF A T LEAST 3mm. THE FUSE RATING SHOULD BE 3 AMP (UK ONLY). IF THE EXTRACTOR FAN IS SITED IN A ROOM WITH A FIXED BATH OR SHOWER, THE SWITCH SHOULD BE LOCATED OU TSID E THE RO OM.

5. ALL REGULATIONS AND REQUIR EMENTS MUST BE LIFE AND PROPERTY BOTH DURING AND AFTER INSTALLATION, AND DURING ANY SUBSEQUENT SERVICING AND MAINTENANCE.

6. MANUFACTURERS OF SOME FLUORESCENT/LOW ENERGY LIGHTING SYSTEMS INDICATE THAT THESE CAN INTERFERE WITH OTHER ELECTRONIC/TIMING CIRCUITS. FOR RELIABLE OPERATION WE RECOMMEND THAT TUNGSTEN FILAMENT LIGHTING IS USED.

7. THIS UNIT MUST ONLY BE FITTED AND ADJUSTED BY SUITABLY QUALIFIED PERSONNEL.

8. 1mm

9. THIS APPLIANCE IS NOT INTENDED FOR USE BY PERSONS (INCLUDING CHILDREN) WITH REDUCED

10. CHILDREN SHOULD BE SUPERVISED TO ENSURE THAT THEY DO NOT PLAY WITH THE APPLIAN CE.

11. FANS USED FOR TROPICAL CLIMATES

12. WHEN INSTALLING A FAN CARE SHOULD BE TAKEN TO ENSURE THAT THE EXTERIOR GRILLE IS AT

or 1.5mm2 CABLE WITH RIGID WIRES SUITABLE FOR FIXED WIRING SHOULD BE USED IN

ACCORDANCE WITH THE STANDARD REQUIREMENTS OF YOUR COUNTRY.

PHYSICAL, SENSORY OR MENTAL CAPABILITIES, OR LACK OF KNOWLEDGE, UNLESS THEY HAVE BEEN GIVEN SUPERVISION OR INSTRUCTION CONCERNING USE OF THE APPLIANCE BY A PERSON RESPONSI B LE FOR THEIR SA F ETY.

LEAST 2.3M ABOVE GROUND LEVEL.

STRICTLY FOLLOWED TO PREVENT HAZARDS TO

DESCRIPTION

The 100mm fan is an axial extraction fan suitable for domestic bathrooms and W.C’s. The 150mm fan is an axial extraction fan suitable for domestic kitchens and utility rooms. They are available as wall or panel mounted models with shutter timer and humidity combinations.

Complies with the requirements of European Directives 2006/95/EC (LVD), 89/336/EEC (EMC)

FAN LOCATION

A short circuit of the airflow should always be avoided, Fig.1. by siting the fan as far away as possible from, and opposite to the main source of, air replacement in the room.

FITTING INSTRUCTIONS A. PANEL MODEL

1. This model should be installed into a closed duct system of at least 1.2m long or protected by an exterior air grille that must comply with the standard requirements of your country to prevent access to the fans impeller.

2. Either cut a 105mm diameter hole for 100mm fans or a 155mm diameter hole for 140mm fans.

3. Loosen the screw at the bottom of the grille and remove the front grille. Mark the screw centres through the holes in the fan back plate. Drill, plug and screw into position.

4. After installation, ensure impeller rotates freely and the shutters can open.

B. WALL MODEL

1. Either cut a 115mm diameter hole for 100mm fans or a 170mm diameter hole for 150mm fans, through the wall and insert the wall sleeve. Slope the sleeve slightly downwards away from the fan. Cut to length and cement both ends into position flush with the wall faces.

2. Loosen the screw in the bottom of the grille and remove the front grille. Mark the screw centres through the holes in the fan back plate. Drill, plug and screw into position. Fix exterior grille into position with the louvres positioned downwards. (Note:- The grille must comply with the standard requirements of your country to prevent access to the fans impeller. The wall kit used in this installation should provide a minimum ducting length of 160mm from the fans back plate to the inside of the external grille).

3. After installation, ensure impeller rotates freely and the shutters can open.

Page 3

WIRING INSTRUCTIONS

WARNING: ENSURE THAT THE MAINS SUPPLY IS SWITCHED OFF BEFORE MAKING ELECTRICAL CONNECTIONS.

The extraction fan is suitable for connection to 220-240V 50Hz supply. It is a class ll double insulated product and

MUST NOT

The cross - sectional area of supply cord used should be ranged from 1 - 1.5mm Cable entry can only be made from the rear of the fan. Electrical connections depend upon the type of fan being installed and the required mode of operation. After wiring

is complete replace the grille, turn on mains supply and check operation.

A. BASIC FAN / SHUTTERED FAN TYPE

Single speed fan. Controlled by remote switch (e.g. light switch or auto sensor) Fig.2.

B. TIMER / SHUTTERED TIMER TYPE

Single speed with overrun timer. The fan must be wired to a lighting circuit sw it ch. Fig.3. When switched ‘ON’, the fan will operate at full speed and will continue to run for a pre-set time after the switch is

turned ‘OFF’.

TIMER ADJUSTMENT

be earthed.

BEFORE ADJUSTING THE TIMER, SWITCH OFF THE MAINS SUPPLY. TIMER SHOULD ONLY BE ADJUSTED BEFORE OR DURING INSTALLATION.

1. Remove the fan grille. The controller is factory set at 15 minutes approx. The overrun time period can be

adjusted from 5-25 minutes by altering the adjuster on the control PCB.

2. To REDUCE the operating time, use a small screwdriver to turn the adjuster Fig.4. ANTI-CLOCK WISE.

3. To INCREASE the operating time, use a small screwdriver to turn the adjuster Fig.4. CLOCKWISE.

4. Replace the fan grille.

C. HUMIDISTAT / SHUTTERED HUMIDISTAT TYPE

The fan contains an integral humidity controller. In automatic mode the controller switches the fan on at full speed when the room Relative Humidity (RH) reaches the set-point. The fan will continue to run until the room RH falls below the set-point. Fig 5.

HUMIDITY SET-POINT ADJUSTMENT

BEFORE ADJUSTING THE CONTROLLER, SWITCH OFF THE MAINS SUPPLY. HUMIDISTAT SHOULD ONLY BE ADJUSTED BEFORE OR DURING INSTALLATION.

1. Remove the fan grille. The controller is factory set to switch on at about 70% RH. The humidity set point can be

adjusted from 65-95%RH by altering the adjuster on the control PCB.

2. To LOWER the set-point use a small screwdriver to turn the adjuster Fig.5. ANTI-CLOCKWISE. This makes

the controller MORE sensitive.

3. To RAISE the set-point use a small screwdriver to turn the adjuster Fig.5. CLOCKWISE. This makes the

controller LESS sensitive.

4. Replace the fan grille.

NOTE! DO NOT TOUCH HUMIDITY SENSOR.

Shutter Operation

With the shuttered fan types the shutters will open immediately when the fan is turned on. The shutter will close immediately after the fan is switched off. The shutters are positioned at the rear of the product and cannot be seen from the front.

Page 4

LISEZ LES INSTRUCTIONS EN MEME TEMPS QUE LES ILLUSTRATIONS

IMPORTANT

1. VÉRIFIEZ TOUJOURS QUE L'INSTALLATION EST CONFORME À L'ÉDITION EN VIGUEUR DES RÉGLEMENTATIONS DE CA BLAGE IEE (BS7671) OU AUX RÉGLEMENTATIONS NATIONALES APPROPRIÉES ET/OU AUX NORMES DANS VOTRE PAYS.

2. LE VENTILATEUR DOIT ÊTRE PLACÉ LOIN DES SOURCES DIRECTES DE CHALEUR DÉPASSANT 40°C.

3. SI LE VENTILATEUR EST INSTALLÉ DANS UNE PIÈCE CONTENANT UN APPAREIL DE CHAUFFAGE AU FUEL, L'INSTALLATEUR DOIT S'ASSURER QUE LA VITESSE DE RENOUVELLEMENT DE L'AIR EST SUFFISANTE À LA FOIS POUR LE VENTILATEUR ET POUR L'APPAREIL DE CHAUFFAGE AU FUEL.

4. LE CABLAGE DOIT S'EFFECTUER VIA UN SECTIONNEUR APPROPRIÉ À 2 PHASES, AVEC UNE DIS TANCE DE SÉPARATION DES CONTACTS D'AU MOINS 3 MM. LE FUSIBLE DOIT AVOIR UNE CAPACITÉ DE 3 AMPÈRES (GRANDE-BRETAGNE SEULEMENT). SI LE VENTILATEUR D'ÉVACUATION EST PL ACÉ DANS UNE PIÈCE CONTENANT UNE BAIGNOIRE OU UNE DOUCHE FIXE, L'INTERRUPTEUR DOIT ETRE PLACÉ EN DEHORS DE LA PIÈCE.

5. ON DOIT REQUISES POUR ÉVITER TOUT RISQUE POUR LES VIES HUM AINES ET LES ÉQUIPEMENTS PE NDANT ET APRÈS L'INSTALLATION, ET PENDANT LES OPÉRATIONS ULTÉRIEURES D'ENTRETIEN ET DE MAINTENANCE.

6. LES FABRICANTS DE CERTAINS SYSTÈMES D'ÉCLAIRAGE FLUORESCENTS ET À BASSE CONSOMMATION D'ÉNERGIE INDIQUENT QUE CEUX-CI PEUVENT INTERFÉRER AVEC D'AUTRES CIRCUITS ÉLECTRONIQUES ET DE MIN UTERIE. PO UR ASSUR ER LA FIABILITÉ DU FON CTIO NNEMENT, NOUS VOUS RECOMMANDONS D'UTILISER DES LAMPES À FILAMENT DE TUNGSTÈNE.

7. CETTE UNITÉ NE DOIT ÊTRE INSTALLÉE ET RÉGLÉE QUE PAR UN PERSONNEL CORRECTEMENT QUALIFIÉ.

8. VOUS DEVEZ UTILISER UN CÂBLE 1 mm² OU 1,5 mm² AVEC DES FILS RIGIDES POUR LE CÂBLAGE FIXE, CONFORMÉMENT AUX RÉGLEMENTATIONS STANDARD DE VOTRE PAYS.

9. CET APPAREIL N'EST PAS PR EVU POUR ETRE UTILISE PAR DES PERSONNES (ENFANTS COMPRIS) N'AYANT PAS LES CONNAISSANCES NECESSAIRES POUR LE FAIRE OU AYANT DES CAPACITES PHYSIQUES, SENSORIELLES OU INTELLECTUELLES REDUITES, SAUF SOUS SURVEILLANCE OU APRES INSTRUCTION DONNEE PAR UNE PERSONNE RESPONSABLE DE LEUR SECURITE SUR L'USAGE DE LA MACHINE

10. SURVEILLER LES ENFANTS POUR QU'ILS NE JOUENT PAS AVEC L' A PPAR EIL

11. VENTILATEUR PRÉVU POUR LES CLIMATS TROPICAUX

12. LORS DE L'INSTALLATION D'UN VENTILATEUR-EXTRACTEUR, S'ASSURER QUE LA GRILLE EXTERIEURE SE TROUVE AU MINIMUM A 2,3 M DU SOL.

RESPECTER STRICTEMENT TOUTES LES RÉGLEMENTATIONS ET TOUTES LES CONDITIONS

DESCRIPTION

Le ventilateur 100 mm est un ventilateur d'extraction axiale pour les salles de bains et les W.C. privés. Le ventilateur 150 mm est un ventilateur d'extraction axiale pour les cuisines et les salles de service. Il existe des modèles à montage mural et des modèles à montage encastré, avec obturateur commandé par minuterie ou en fonction du taux d'humidité.

Conf o r m e a u x e x i g e nces des D i r e c t i v e s e u r o p é e n n e s 2006/95/EC (LVD), 89/336/EEC (EMC)

EMPLACEMENT DU VENTILATEUR

On doit toujours éviter de court-circuiter l'écoulement d'air (Fig. 1) en plaçant le ventilateur le plus loin possible et en face de la source principale de renouvelleme nt de l'air dans la pièce.

INSTRUCTIONS DE MONTAGE A. MODELE A MONTAGE ENCASTRE

1. Ce modèle doit être installé dans un conduit fermé ayant une longueur d'au moins 1,2 m ou protégé par une grille extérieure devant respecter la réglementation de votre pays pour interdire l'accès à la roue du ventilateur.

2. Découpez un trou soit de diamètre 105 mm pour les ventilateurs 100 mm soit de diamètre 155 mm pour les ventilateurs 150 mm.

3. Dévissez la vis en bas de la grille et déposez la grille av ant. Marq uez les ax es d e vis à travers les trous d ans l a plaque d'appui du ventilateur. Percez, bou chez et vissez en place.

4. Après l'installat ion, vérifiez q ue la roue tourner lib rement et que les obturat eurs peuvent s'o uvrir.

B. MODELE A MONTAGE MURAL

1. Percez un trou soit de 115 mm de diamètr e pour l es venti lateurs 1 00 mm, soit de 1 70 mm de diamètre p our les ventilateurs 150 mm, dans la paroi ou le mur et insérez le manchon. Inclinez légèrement le manchon vers le bas, loin du ventilateur. Coupez à la longueur voulue et collez les deux extrémités en place au niveau des faces du mur.

Page 5

2. Dévissez la vis en bas de la grille et déposez la grille av ant. Marq uez les ax es d e vis à travers les trous d ans l a

3. Après l'installat ion, vérifiez q ue la roue tourner lib rement et que les obturat eurs peuvent s'o uvrir.

plaque d'appui du ventilateu r. Percez, bouchez e t vissez en pl ace. Fi xe z e n p o si t io n l a g ri l le ex té r i eu re , l e s orifices étant positionnés en bas. (Note : La grille doit respecter les réglementations de votre pays pour interdire l'accès à la roue du ventilateur. Le kit de montage mural utilisé pour cette installation doit comporter une longueur minimale de conduit de 160 mm depuis la plaque d'appui du ventilateur jusqu'à l'intérieur de la grille extérieure.

INSTRUCTIONS DE CABLAGE

ATTENTION DANGER : VERIFIEZ QUE L'ALIMENTATION SECTEUR EST COUPEE AVANT D'EFFECTUER DES CONNEXIONS ELECTRIQUES.

Le ventilateur d'extraction doi t être raccordé à une alimentation 220-240V 50 Hz. C' est un produit classe II, à double isolation, et il NE DOIT PAS

La coupe transversale du cordon d'alimentation utilisé doit être com prise entre 1 et 1,5 mm². Le câble ne peut entrer qu'à l'arrière du ve ntilateu r. Les connexions électriques dépendent du type de ventilateur installé et du mode de fonctionnement requis. Une fois le

câblage terminé, remettez en pl ace la grille, bra nchez l'al imentat ion sect eur et vér ifiez le bon fon ctionnem ent.

être raccordé à la terre.

A. VENTILATEUR DE BASE A OBTURATEUR

Ventilateur à une seule vitesse. Commandé par un commutateur éloigné (par exemple interrupteur d'éclairage ou capteur automatique) Fig. 2.

B. VENTILATEUR A OBTURATEUR COMMANDE P AR MINUTERI E

Ventilateur à vitesse unique av ec min uter ie de tem ps max imum de fonction n ement. Le vent ilat eur do it être r acco rdé à un interrupteur d'éclaira ge. Fig. 3.

Lorsque le commutateur est fermé ("ON"), le ventilateur fonctionnera à la vitesse maximum et il continuera à fonctionner pendant une durée prédéterminée aprè s que l'on ait ouvert ("OFF" ) l'interrupteur.

REGLAGE DE LA MINUTERIE

AVANT DE REGLER LA MINUTERIE, COUPEZ L'ALIMENTATION SECTEUR. LA MIN UTERIE NE DOIT ETRE REGLEE QU'AVANT OU PENDANT L'INSTALLATION.

1. Déposez la grille du ventilateur. La minuterie est réglée en usine sur environ 15 minutes. Il est possible de

régler la période de dépassement de 5 à 25 minutes en modifiant l'ajust eur sur le contrôle des paramètres.

2. Pour DIMINUER sa durée de fonctionnement, utilisez un petit tournevis pour faire tourner la vis de réglage

dans le SENS CONTRAIRE DES AIGUILLES D'UNE MONTRE. Fig.4

3 .Pour AUGMENTER sa durée de fonctionnement, utilisez un petit tournevis pour faire tourner la vis de réglage

dans le SENS DES AIGUILLES D'UNE MONTRE. Fig. 4

4. Remettez en place la grille du ventilateur.

C. VENTILATEUR A OBTURATEUR COMMANDE EN FONCTI ON DU TAUX D'HUMIDITE (HUMIDISTAT)

Ce ventilateur contient un régulateur intégré de taux d'humidité. En mode automatique, ce régulateur met en marche le ventilateur à la vitesse maximum lorsque le taux d'humidité relative (RH) de la pièce atteint la consigne. Le ventilateur continuera à fonctionner jusqu'à ce que le taux d'humidité dans la pièce (RH) devienne inférieur à la consigne. Fig. 5

REGLAGE DE CONSIGNE DE TAUX D'HUMIDITE

AVANT DE REGLER LE REGULATEUR, COUPEZ L'ALIMENTATION SECTEUR. LE DI SPOSITIF HUMIDISTAT NE DOIT ETRE REGLE QU'AVANT OU PENDANT L'INSTALLATION.

1. Déposez la grille du ventilateur. Le régulateur est réglé en usine pour mettre en marche le ven t ilateur

lorsque le taux d'humidité relative (RH) atteint environ 70 %. l est possible de régler le point de consigne du degré d'humidité de 65 à 95% en modifiant l'ajusteur sur le contrôle des paramètres

2. Pour DIMINUER la consigne, utilisez un petit tournevis pour faire tourner la vis de réglage dans le SENS

CONTRAIRE DES AIGUILLES D'UNE MONTRE. Fig. 5. Ceci rend le régulateur plus sensible.

3. Pour AUGMENER la consigne, utilisez un petit tournevis pour faire tourner la vis de réglage dans le SENS

DES AIGUILLES D'UNE MONTRE. Fig. 5. Ceci rend le régulateur moins sensible.

4. Remettez en place la grille du ventilateur.

NOTE ! NE TOUCHEZ PAS LE CAPTEUR D'HUMIDITE.

Page 6

Commande des obturateurs

Sur les ventilateurs avec obturateurs, les obturateurs s'ouvriront immédiatement au moment de la mise en marche du ventilateur. L'obturateur se fermera immédiatement une fois que le ventilateur est arrêté. Les obturateurs se trouvent à l'arrière du ventilateur et ne peuvent pas être vus depuis la partie avant.

VORLIEGENDE ANLEITUNG MIT BEZUG AUF DIE ABBILDUNGEN LESEN

WICHTIGE HINWEISE

1. IMMER SICHERSTELLEN, DASS DIE INSTALLATION DEN EINSCHLÄGIGEN BESTIMMUNGEN UND/ODER NORMEN ENTSPRICHT.

2. DER LÜFTER DARF NICHT IN DER NÄHE DIREKTER WÄRMEQUELLEN MIT EINER TEMPERATUR ÜBER 40°C POSITIONIERT WERDEN.

3. BEI ENTLÜFTUNG VON RÄUMEN MIT SCHORNSTEINABHÄNGIGER FEUERUNG MUSS FÜR AUSREICHEND ZULUFT GESORGT WERDEN.

4. FÜR DIE VERKABELUNG IST EINE ALLPOLIGE TRENNVORRICHTUNG VOM NETZ MIT EINER KONTAKTÖFFNUNGSWEITE VON MINDESTENS 3 mm VORZUSEHEN. BEI INSTALLATION IN RÄUMEN MIT FESTINSTALLIERTER BADEWANNE ODER DUSCHE MUSS DER SCHALTER AUSSERHALB DES BETREFFENDEN RAUMS ANGEBRACHT WERDEN.

5. ZUM SCHUTZ VOR PERSONEN- UND SACHSCHÄDEN WÄHREND UND NACH DER INSTALLATION SOWIE WÄHREND W ARTUNGS- UND INSTANDHALTUN GSARBEITEN MÜSSEN UND VORSCHRIFTEN UNBEDINGT

6. HERSTELLER EINIGER LEUCHTSTOFF- UND ENERGIESPARENDER BELEUCHTUNGSPRODUKTE GEBEN AN, DASS DIESE ANDERE ELEKTRONISCHE/ZEITSTEUERSCHALTUNGEN STÖREN KÖNNEN. FÜR EINEN ZUVERLÄSSIGEN BETRIEB EMPFIEHLT VENT-AXIA DIE VERWENDUNG VON WOLFRAMFILAMENTLEUCHTEN.

7. DIESE LÜFTEREINHEIT DARF NUR VON ENTSPRECHEND QUALIFIZIERTEN PERSONEN EINGEBAUT UND EINGESTELLT WERDEN

8. FÜR FESTVERDRAHTUNG GEEIGNETES 1-mm GEMÄSS DEN EINSCHLÄGIGEN VORSCHRIFTEN VERWENDEN.

9. DIESES GERÄT SOLLTE NICHT VON PERSONEN (DARUNTER KINDER) VERWENDET WERDEN, DIE ÜBER EINGESCHRÄNKTE PHYSISCHE, SENSORISCHE ODER GEISTIGE FÄHIGKEITEN VERFÜGEN ODER NICHT DAS ERFORDERLICHE WISSEN AUFW EISEN, ES SEI DENN EINE FÜR IHRE SICHERHEIT ZUSTÄNDIGE PERSON ÜBERWACHT SIE BEIM GEBRAUCH DES GERÄTS ODER HAT SIE IN DEN RICHTIGEN GEBRAUCH DES GERÄTS EINGEWIESEN.

10. BITTE BEAUFSICHTIGEN SIE IHRE KINDER UND STELLEN SIE SICHER, DASS SIE NICHT MIT DEM GERÄT SPIELEN.

11. LÜFTER ZUR VERWENDUNG IN TROPISCHEM KLIMA

12. BEI DER MONTAGE EINES LÜFTERS SOLLTE DARAUF GEACHTET WERDEN, DASS SICH DAS ÄUßERE LÜFTUNGSGITTER MINDESTENS 2,3M ÜBER DEM BODEN BEFINDET.

EINGEHALTEN WERDEN.

- ODER 1,5-mm2-KABEL MIT STARREN LEITERN

ALLE BESTIMMUNGEN

BESCHREIBUNG

Der 100-mm-Lüfter ist ein für Badezimmer und WCs in Wohnbereichen geeigneter axialer Sauglüfter. Der 150mm-Lüfter ist ein für nichtgewerbliche Küchen und Hobbyräume geeigneter axialer Sauglüfter. Die Lüfter sind als Modelle für die Unter- oder Aufputzmontage mit Klappen-Zeitschalter- und Luftfeuchtigkeitsregler-Kombinationen erhältlich.

Er erfüllt die Anforderungen der europäischen Richtlinien 2006/95/EWG (Niederspannung) und 89/336/EWG (elektromagnetische Verträglichkeit).

POSITIONIERUNG DES LÜFTERS

Ein Kurzschluss der Luftströmung ist unbedingt zu vermeiden, Abb. 1. Zu diesem Zweck ist der Lüfter so weit wie möglich von der Hauptquelle von Zuluft in den betreffenden Raum entfernt und ihr gegenüber zu positionieren.

EINBAUANLEITUNG A. AUFPUTZMONTAGE

1. Dieses Modell ist in ein geschlossenes Luftführungssystem mit einer Länge von mindestens 1,2 m einzubauen oder durch ein äußeres Luftgitter zu schützen, das die einschlägigen Vorschriften erfüllt, um Zugang zum Flügelrad des Lüfters zu verhindern.

2. Ein Loch mit 105 mm Durchmesser für einen 100-mm-Lüfter bzw. mit 155 mm Durchmesser für einen 150-mm-Lüfter herstellen.

3. Die Schraube unten am Gitter lockern und das Frontgitter abnehmen. Die Schraubenmitten durch die Löcher in der hinteren Lüfterplatte markieren. Die Löcher bohren, Dübel einsetzen und den Lüfter dann festschrauben.

4. Nach der Montage sicherstellen, dass sich der Lüfterflügel frei drehen und der Verschluss sich öffnen kann.

Page 7

B. UNTERPUTZMONTAGE

1. Ein Loch mit 115 mm Durchmesser für einen 100-mm-Lüfter bzw. mit 170 mm Durchmesser für einen

2. Die Schraube unten im Gitter lockern und das Frontgitter abnehmen. Die Schraubenmitten durch die

3. Nach der Montage sicherstellen, dass sich der Lüfterflügel frei drehen und der Verschluss sich öffnen

150-mm-Lüfter durch die Wand brechen. Die Wandbuchse so einsetzen, dass sie vom Lüfter weg leicht abwärts geneigt ist. Buchse auf die richtige Länge zuschneiden. Beide Enden so einzementieren, dass sie mit den Wandflächen bündig sind.

Löcher in der hinteren Lüfterplatte markieren. Die Löcher bohren, Dübel einsetzen und den Lüfter dann festschrauben. Das Außengitter mit nach unten gerichteten Lamellen anbringen. (Hinweis: Das Gitter muss den einschlägigen Vorschriften zum Verhindern von Zugang zum Flügelrad des Lüfters entsprechen. Der in dieser Anlage verwendete Wandeinbausatz sollte eine Rohrleitung mit einer Mindestlänge von 160 mm von der hinteren Lüfterplatte bis zur Innenseite de s Außengitters ergeben.)

kann.

VERKABELUNGSANLEITUNG

ACHTUNG! VOR DEM HERSTELLEN VON ELEKTRISCHEN ANSCHLÜSSEN SICHERSTELLEN, DASS DIE NETZSTROMVERSORGUNG ABGESCHALTET IST.

Der Sauglüfter eignet sich zum Anschluss an eine einphasige Stromversorgung mit 220-240V 50Hz. Er ist ein doppelt isoliertes Produkt der Klasse II und DARF NICHT

Die Querschnittsfläche des des verwendeten Stromversorgung skabels muss im Bereich von 1 – 1,5 mm Der Kabeleinzug ist nur an der Rückseite des Lüfters möglich. Die elektrischen Anschlüsse hängen von der Art des installierten Lüfters und der gewünschten Betriebsart ab.

Nach Abschluss der Verkabelung das Gitter wieder anbringen, die Netzstromversorgung einschalten und den Lüfterbetrieb überprüfen.

A. LÜFTERGRUNDMODELL/LÜFTER MIT VERSCHLUSSKLAPPE

Einstufiger Lüfter. Bedienung über abgesetzten Schalter (z.B. Lichtschalter oder Sensorautoma tik), Abb. 2.

geerdet werden.

liegen.

B. LÜFTER MIT ZEITSCHALTER/VERSCHLUSSKLAPPE

Einstufiger Lüfter mit Nachlaufzeit-Timer. Der Lüfter muss an einen Schalter im Beleuchtungsstromkreis angeschlossen werden, Abb. 3.

Der Lüfter läuft nach dem Einschalten mit voller Drehzahl. Nach dem Ausschalten läuft er noch eine voreingestellte Zeit nach.

NACHLAUFZEITEINSTELLUNG

VOR EINSTELLEN DER NACHLAUFZEIT MUSS DIE NETZSTROMVERSORGUNG ABGESCHALTET WERDEN. DIE NACHLAUFZEIT DARF NUR VOR ODER WÄHREND DER INSTALLATION EINGESTELLT WERDEN.

Das Lüftergitter entfernen. Die Nachlaufzeit ist werksseitig auf ca. 15 Minuten eingestellt. Die Nachlaufzeit kann mit Hilfe der sich auf der bedruckten Leiterplatte befindlichen Verstellvorrichtung auf einen Wert zwischen 5 und 25 Minuten eingestellt werden.

2. VERKÜRZEN der Nachlaufzeit: Die Stellschraube, Abb. 4, mit einem kleinen Schraubendreher NACH LINKS

drehen.

3. VERLÄNGERN der Nachlaufzeit: Die Stellschraube, Abb. 4, mit einem kleinen Schraubendreher NACH

RECHTS drehen.

4. Lüftergitter wieder anbringen.

C. LÜFTER MIT HUMIDISTAT/LÜFTER MIT HUMIDISTAT UND VERSCHLUSSKLAPPE

Der Lüfter enthält einen integrierten Luftfeuchtigkeitsregler. Im automatischen Betrieb schaltet der Regler den Lüfter mit voller Drehzahl ein, wenn die relative Luftfeuchtigkeit im Raum den Sollwert erreicht hat. Der Lüfter läuft, bis die Luftfeuchtigkeit wieder unter den Sollwert zurückgegangen ist; Abb. 5.

EINSTELLEN DES LUFTFEUCHTIGKEITS-SOLLWERTS

VOR EINSTELLEN DES LUFTFEUCHTIGKEITSREGLERS MUSS DIE NETZSTROMVERSORGUNG ABGESCHALTET WERDEN. DER REGLER DARF NUR VOR ODER WÄHREND DER INSTALLATION EINGESTELLT WERDEN.

1. Lüftergitter entfernen. Der Regler ist werksseitig auf eine relative Luftfeuchtigkeit von ca. 70 % eingestellt. Der Sollwert für die Luftfeuchtigkeit kann mit Hilfe der sich auf der bedruckten Leiterplatte befindlichen Verstellvorrichtung auf einen relativen Luftfeuchtigkeitswert von 65 bis 95 % eingeste llt werden.

Page 8

2. VERRINGERN des Luftfeuchtigkeits-Sollwerts: Stellschraube, Abb. 5, mit einem kleinen Schraubendreher

NACH LINKS drehen. Die Reglerempfindlichkeit w ird dadurch ERHÖHT.

3. E RHÖHEN des Luftfeuchtigkeits-Sollwerts: Stellschraube, Abb. 5, mit einem kleinen Schraubendreher NACH

RECHTS drehen. Die Reglerempfindlichkeit wird dadurch VERRINGERT.

4. Lüftergitter wieder anbringen.

WICHTIG! LUFTFEUCHTIGKEITSSENSOR NICHT BERÜHREN.

Verschlussklappen-Funktionsweise

Bei Lüftern mit Verschlussklappen öffnet sich der Verschluss unmittelbar nach dem Einschalten des Lüfters. Er wird unmittelbar nach dem Ausschalten des Lüfters geschlossen. Der Verschluss befindet sich an der Rückseite des Produkts und ist von vorn nicht sichtbar.

LEES DE INSTRUCTIES SAMEN MET DE AFBEELDINGEN

BELANGRIJK

1. ZORG ER STEEDS VOOR DAT DE INSTALLATIE OVEREENSTEMT MET DE HUIDIGE IEE BEDRADINGSRICHTLIJNEN BS7671 OF DE ERKENDE NATIONALE RICHTLIJNEN EN/OF NORMEN VAN UW LAND.

2. DE VENTILATOR MAG NIET IN DE NABIJHEID VAN DIRECTE WARMTEBRONNEN BOVEN DE 40°C WORDEN GEPLAATST.

3. ALS DE VENTILATOR IN EEN RUIMTE WORDT GEPLAATST WAAR ZICH EVENEENS EEN APPARAAT BEVINDT DAT WERKT OP BRANDSTOF, MOET DE INSTALLATEUR ERVOOR ZORGEN DAT DE LUCHTVERVERSING VOLDOENDE IS VOOR ZOWEL DE VENTILATOR ALS HET OP BRANSTOF WERKENDE APPARAAT.

4. BEDRADING MOET GEBEUREN VIA EEN GESCHIKTE 2-POLIGE ISOLATOR MET EEN SCHEIDING VAN TENMINSTE 3mm. HET VERMOGEN VAN DE ZEKERING MOET 3 AMP ZIJN (ENKEL VOOR UK). ALS DE VENTILATOR ZICH BEVINDT IN EEN RUIMTE MET EEN VAST GEMONTEERD BAD OF DOUCHE, MOET DE SCHAKELAAR BUITEN DE RUIMTE WORDEN GEÏNSTALLEERD.

5. ALLE VOORSCHRIFTEN EN VEREISTEN MOETEN LEVENSGEVAAR EN GEVAAR VOOR BEZITTINGEN TE VOORKOMEN, ZOWEL GEDURENDE OF NA DE INSTALLATI E, ALSOOK GEDUREN DE ELKE BEDIENING OF ONDERHOUD ERNA.

6. FABRIKANTEN VAN SOMMIGE FLUORESCERENDE OF LAAGSPANNINGSBELICHTINGSSYSTEMEN WIJZEN EROP DAT DIT ANDERE ELEKTRONISCHE OF GEREGELDE KRINGLOPEN KAN VERSTOREN. VOOR EEN BETROUWBARE WERKING RADEN WIJ DAAROM AAN VERLICHTING MET WOLFRA GLOEIDRAAD TE GEBRUIKEN.

7. DIT TOESTEL MAG ALLEEN DOOR GESCHIKT GEKWALIFICEERD PERSONEEL WORDEN GEMONTEERD EN AANGEPAST.

8. 1mm

9. DIT APPARAAT MAG NIET WORDEN GEBRUIKT DOOR PERSONEN (WAARONDER KINDEREN)

10. BIJ KINDEREN MOET ER SPRAKE ZIJN VAN TOEZICHT, OM ERVOOR TE ZORGEN DAT ZIJ NIET

11. BIJ HET INSTALLEREN VAN EEN VENTILATOR MOET HET BUITENSTE ROOSTER ZICH OP

of 1,5mm2 KABEL MET ONBUIGBARE DRADEN GESCHIKT VOOR VASTE BEDRADING MOET

WORDEN GEBRUIKT IN OVEREENSTEMMING MET DE S T ANDAARD VEREISTEN VAN UW LAND.

MET VERMINDERDE FYSIEKE, ZINTUIGELIJKE OF GEESTELIJKE VERMOGENS, OF EEN GEBREK AAN KENNIS, TENZIJ ZIJ ER SPRAKE IS VAN TOEZICHT OF INDIEN ZIJ DE JUISTE INSTRUCTIES HEBBEN ONTVANGEN VOOR HET GEBRUIK VAN DIT APPARAAT VAN EEN PERSOON DIE BELAST IS MET HUN VEILIGHEID.

MET HET APPARAAT SPELEN.

TENMINSTE 2,3 M BOVEN DE GROND BEVINDEN.

STRIKT WORDEN OPGEVOLGD OM

BESCHRIJVING

De 100mm ventilator is een axiaal uittrekkende ventilator voor huishoudelijke badkamers en W.C.’s. De 150mm ventilator is een axiaal uittrekkende ventilator voor huishoudelijke keukens en standaardkamers. Ze zijn verkrijgbaar als muurmodel of als een op een paneel gemonteerd model met een timer voor de sluiting en vochtigheidscombinaties.

Stemt overeen met de vereisten van de Europese Richtlijnen 2006/95/EC (LVD), 89/336/EEC (EMC)

PLAATS VAN DE VENTILATOR

Een te kleine kringloop van de luchtstroom moet altijd worden vermeden, Afb.1. door de ventilator zo ver mogelijk van en tegenovergesteld t.o.v. de voornaamste bron van luchtverversing in de kamer te plaatsen.

Page 9

INSTALLATIE-INSTRUCTIES A. PANEEL MODEL

1. Dit model moet worden geïnstalleerd in een gesloten leidingsysteem van tenminste 1,2m lang of worden

2. Maak een gat van 105mm diameter voor 100mm ventilators of een gat van 155m diameter voor 140mm

3. Maak de schroef aan de onderkant van het rooster los en verwijder het voorste rooster. Markeer het

4. Zorg ervoor dat na installatie de aandrijving vrij kan roteren en de luiken zich kunnen openen.

afgeschermd door een exterieur luchtrooster dat moet voldoen aan de standaard vereisten van uw land om toegang tot de aandrijving van de ventilator te voorkomen.

ventilators.

middelpunt van de sch roev en door de ga ten v an de a chterste plaat van de ventilator. Boor, plug en draai in de juiste positie.

B. MUUR MODEL

1. Maak in de muur een gat van 115mm diameter voor 100mm ventilators of een gat van 170m diameter

2. Maak de schroef aan de onderkant van het rooster los en verwijder het voorste rooster. Markeer het

3. Zorg ervoor dat na installatie de aandrijving vrij kan roteren en de lui k en zich kunnen openen

voor 150mm ventilators en steek hier de muurvoering in. Laat de muurvoering naar beneden hellen weg van de ventilator. Snij op lengte en verbindt beide einden in een positie uitlopend op de voorkant van de muur.

middelpunt van de sch roev en door de ga ten v an de a chterste plaat van de ventilator. Boor, plug en draai in de juiste positie. Maak het buitenste rooster zodanig vast dat de ventilatieopeningen naar beneden gericht zijn. (Opmerking : Het rooster moet voldoen aan de standaard vereisten van uw land om toegang tot de aandrijving van de ventilator te voorkomen. De muurkit gebruikt bij deze installatie zou een minimum leidinglengte van 160mm moeten voorzien tussen het achterste rooster van de ventilator tot de binnenkant van het buitenste rooster.)

BEDRADINGSRICHTLIJNEN

WAARSCHUWING : ZORG ERVOOR DAT DE HOOFDSCHAKELAAR UITGEDRAAID IS ALVORENS ELEKTRISCHE VERBINDINGEN TE MAKEN.

De uittrekkende ventilator is geschikt voor aansluiting op 220-240V 50Hz aanvoer. Het is een klasse II geïsoleerd product en MAG NIET

De doorsnede van de aanvoerkabel moet variëren tussen 1 – 1,5 mm. De invoer van de kabel kan enkel gebeuren aan de achterkan t van de ventilator. Elektrische verbindingen hangen af van het type ventilator dat wordt geïnstalleerd alsook van de wijze van gebruik.

Plaats het rooster terug nadat de bedrading compleet is, en draai de hoofdschakelaar terug aan en controleer de werking.

worden geaard.

A. BASIS VENTILATOR/VENTILATOR MET LUIKEN

Enkele snelheid ventilator. Bediend door middel van afstandsschakelaar (vb. lichtschakelaar of automatische sensor) Afb.2.

B. TIMER / TIMER TYPE MET LUIKEN

Enkele snelheid met overschrijdende timer. De ventilator moet worden aangesloten op een kringloopschakelaar. Afb.3.

Wanneer ingeschakeld, zal de ventilator op volle snelheid werken en zal blijven draaien gedurende een voorgeprogrammeerde tijd nadat de schakelaar is uitgesch akeld.

TIJDSINSTELLING

ALVORENS DE TIJD IN TE STELLEN, ZORG ERVOOR DAT DE HOOFDSCHAKELAAR UITGEDRAAID IS. DE TIMER MAG ENKEL WORDEN INGESTELD VOOR OF TIJDENS DE INSTALLATIE;

1. Verwijder het rooster van de ventilator. De fabrieksinstellinge n van de controller zijn geprogrammeerd op ongeveer 15 minuten. De nalooptijd kan met de afsteller op de printpla at tussen 5-25 minuten worden ingesteld.

2. Voor het verminderen van de werkingstijd gebruikt u een kleine schroevendraaier om de regelaar te verdraaien Afb.4 tegen de klok in.

3. Voor het verhogen van de werkingstijd gebruikt u een kleine schroevendraaier om de regelaar te verdraaien Afb.4 met de klok mee.

4. Plaats het rooster van de ventilator terug.

Page 10

C. VOCHTIGHEIDSSTATUS/VOCHTIGHEIDS STATUS TYPE MET LUIKEN

De ventilator bevat een geïntegreerde vochtigheidsmeter. Bij automatische instelling schakelt de controller de ventilator aan op volle snelheid wanneer de vochtigheid in de kamer het geprogrammeerde punt bereikt. De ventilator zal blijven draaien tot de vochtigheid in de kamer onder het geprogrammeerde punt daalt. Afb.5.

INSTELLEN VAN HET GEPROGRAMMEERDE PUNT VAN VOCHTIGHEID

ALVORENS DE CONTROLLER IN TE STELLEN, ZORG ERVOOR DAT DE HOOFDSCHAKELAAR UITGEDRAAID IS. DE VOCHTIGHEIDSSTATUS MAG ENKEL WORDEN INGESTELD VOOR OF TIJDENS DE INSTALLATIE

1. Verwijder het rooster van de ventilator. De fabrieksinstellingen van de controller zijn geprogrammeerd om

te worden ingeschakeld vanaf ongeveer 70% relatieve luchtvochtigheid. Het vochtigheidsinstelpunt kan met de afsteller op de printplaat tussen 65 - 95% relatieve luchtvochtigheid worden inge steld.

2. Om het geprogrammeerde punt te verlagen gebruikt u een kleine schroevendraaier om de regelaar te verdraaien Afb.5 tegen de klok in. Dit maakt de controller GEVOELIGER.

3. Om het geprogrammeerde punt te verhogen gebruikt u een kleine schroevendraaier om de regelaar te verdraaien Afb.5 met de klok mee. Dit maakt de controller MINDER gevoelig

4. Plaats het rooster van de ventilator terug.

OPMERKING ! RAAK DE VOCHTIGHEIDSSENSOR NIET AAN.

Bediening van de luiken

Bij de ventilator types met luiken zullen de luiken onmiddellijk openen wanneer de ventilator ingeschakeld word t. De luiken zullen onmiddellijk sluiten wanneer de ventilator uitgeschakeld wordt. De luiken bevinden zich aan de achterkant van het product en zijn niet zichtbaar aan de voorzijde.

This product should not be disposed of with household waste. Please recycle where facilities exist. Check with your local authority for recycling advice.

Dieses Produkt darf nicht in den Hausmüll entsorgt werde n. Bit te recyc eln Sie es in dafür vorgesehenen Einrichtungen. Wenden Sie sich an Ihre örtliche Behörde, f alls Sie Rat zum Recycling benötigen.

Ne pas jeter ce produit avec les déchets ménagers. Recyclez-le s'il existe des facilités. Vérifiez les conseils de recyclage de votre municipalité.

Dit product niet afvoeren met huishoudelijk afval, maar recyclen, indien daartoe faciliteiten zijn. Raadpleeg uw gemeente voor advies over recycling.

Supplied by APL Ltd U.K

429993M 0209
