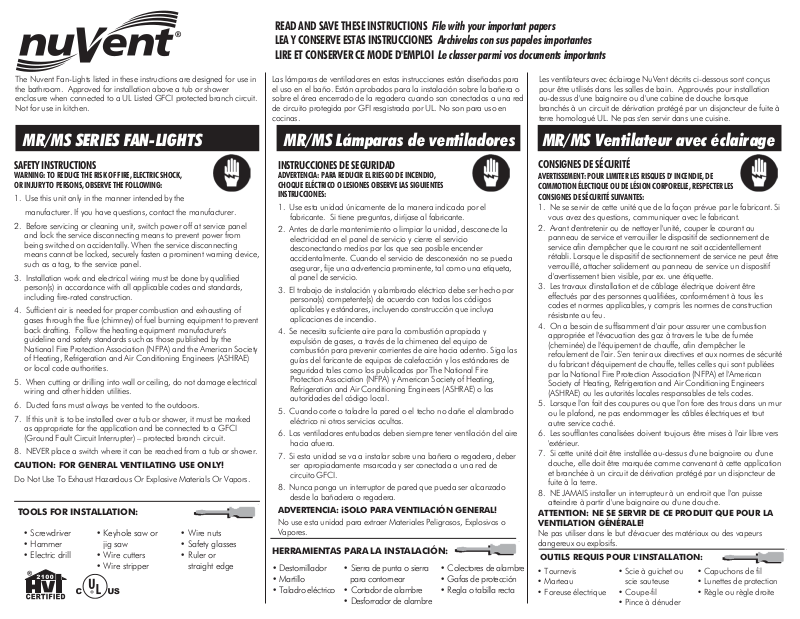

Ventamatic MS User Manual [en, es, fr]

READ AND SAVE THESE INSTRUCTIONS File with your important papers
LEA Y CONSERVE ESTAS INSTRUCCIONES Archivelas con sus papeles importantes
LIRE ET CONSERVER CE MODE D'EMPLOI Le classer parmi vos documents importants

The Nuvent Fan-Lights listed in these instructions are designed for use in
the bathroom. Approved for installation above a tub or shower
enclosure when connected to a UL Listed GFCI protected branch circuit.
Not for use in kitchen.

MR/MS SERIES FAN-LIGHTS

SAFETY INSTRUCTIONS

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the manufacturer.

2. Before servicing or cleaning unit, switch power off at service panel
and lock the service disconnecting means to prevent power from
being switched on accidentally. When the service disconnecting
means cannot be locked, securely fasten a prominent warning device,
such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by qualified
person(s) in accordance with all applicable codes and standards,
including fire-rated construction.

4. Sufficient air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to prevent
back drafting. Follow the heating equipment manufacturer's
guideline and safety standards such as those published by the
National Fire Protection Association (NFPA) and the American Society
of Heating, Refrigeration and Air Conditioning Engineers (ASHRAE)
or local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. If this unit is to be installed over a tub or shower, it must be marked
as appropriate for the application and be connected to a GFCI
(Ground Fault Circuit Interrupter) – protected branch circuit.

8. NEVER place a switch where it can be reached from a tub or shower.

CAUTION: FOR GENERAL VENTILATING USE ONLY!

Do Not Use To Exhaust Hazardous Or Explosive Materials Or Vapors.

TOOLS FOR INSTALLATION:

• Screwdriver

• Hammer

• Electric drill

• Keyhole saw or

jig saw

• Wire cutters

• Wire stripper

• Wire nuts

• Safety glasses

• Ruler or

straight edge

Las lámparas de ventiladores en estas instrucciones están diseñadas para
el uso en el baño. Están aprobados para la instalación sobre la bañera o
sobre el área encerrado de la regadera cuando son conectados a una red
de circuito protegida por GFI resgistrada por UL. No son para uso en
cocinas.

INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO,
CHOQUE ELÉCTRICO O LESIONES OBSERVE LAS SIGUIENTES
INSTRUCCIONES:

1. Use esta unidad únicamente de la manera indicada por el
fabricante. Si tiene preguntas, diríjase al fabricante.

2. Antes de darle mantenimiento o limpiar la unidad, desconecte la
electricidad en el panel de servicio y cierre el servicio
desconectando medios por los que sea posible encender
accidentalmente. Cuando el servicio de desconexión no se pueda
asegurar, fije una advertencia prominente, tal como una etiqueta,
al panel de servicio.

3. El trabajo de instalación y alambrado eléctrico debe ser hecho por
persona(s) competente(s) de acuerdo con todos los códigos
aplicables y estándares, incluyendo construcción que incluya
aplicaciones de incendio.

4. Se necesita suficiente aire para la combustión apropiada y
expulsión de gases, a través de la chimenea del equipo de
combustión para prevenir corrientes de aire hacia adentro. Siga las
guías del faricante de equipos de calefacción y los estándares de
seguridad tales como los publicados por The National Fire
Protection Association (NFPA) y American Society of Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE) o las
autoridades del código local.

5. Cuando corte o taladre la pared o el techo no dañe el alambrado
eléctrico ni otros servicios ocultos.

6. Los ventiladores entubados deben siempre tener ventilación del aire
hacia afuera.

7. Si esta unidad se va a instalar sobre una bañera o regadera, deber
ser apropiadamente msarcada y ser conectada a una red de
circuito GFCI.

8. Nunca ponga un interruptor de pared que pueda ser alcanzado
desde la bañadera o regadera.

ADVERTENCIA: ¡SOLO PARA VENTILACIÓN GENERAL!

No use esta unidad para extraer Materiales Peligrosos, Explosivos o
Vapores.

HERRAMIENTAS PARA LA INSTALACIÓN:

• Destornillador

• Martillo

• Taladro eléctrico

• Sierra de punta o sierra

para contornear

• Cortador de alambre

• Desforrador de alambre

• Colectores de alambre

• Gafas de protección

• Regla o tabilla recta

Les ventilateurs avec éclairage NuVent décrits ci-dessous sont conçus
pour être utilisés dans les salles de bain. Approuvés pour installation
au-dessus d'une baignoire ou d'une cabine de douche lorsque
branchés à un circuit de dérivation protégé par un disjoncteur de fuite à
terre homologué UL. Ne pas s'en servir dans une cuisine.

MR/MS Ventilateur avec éclairageMR/MS Lámparas de ventiladores

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT: POUR LIMITER LES RISQUES D' INCENDIE, DE
COMMOTION ÉLECTIQUE OU DE LÉSION CORPORELLE, RESPECTER LES
CONSIGNES DE SÉCURITÉ SUIVANTES:

1. Ne se servir de cette unité que de la façon prévue par le fabricant. Si
vous avez des questions, communiquer avec le fabricant.

2. Avant d'entretenir ou de nettoyer l'unité, couper le courant au
panneau de service et verrouiller le dispositif de sectionnement de
service afin d'empêcher que le courant ne soit accidentellement
rétabli. Lorsque le dispositif de sectionnement de service ne peut être
verrouillé, attacher solidement au panneau de service un dispositif
d'avertissement bien visible, par ex. une étiquette.

3. Les travaux d'installation et de câblage électrique doivent être
effectués par des personnes qualifiées, conformément à tous les
codes et normes applicables, y compris les normes de construction
résistante au feu.

4. On a besoin de suffisamment d'air pour assurer une combustion
appropriée et l'évacuation des gaz à travers le tube de fumée
(cheminée) de l'équipement de chauffe, afin d'empêcher le
refoulement de l'air. S'en tenir aux directives et aux normes de sécurité
du fabricant d'équipement de chauffe, telles celles qui sont publiées
par la National Fire Protection Association (NFPA) et l'American
Society of Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE) ou les autorités locales responsables de tels codes.

5. Lorsque l'on fait des coupures ou que l'on fore des trous dans un mur
ou le plafond, ne pas endommager les câbles électriques et tout
autre service caché.

6. Les soufflantes canalisées doivent toujours être mises à l'air libre vers
'extérieur.

7. Si cette unité doit être installée au-dessus d'une baignoire ou d'une
douche, elle doit être marquée comme convenant à cette application
et branchée à un circuit de dérivation protégé par un disjoncteur de
fuite à la terre.

8. NE JAMAIS installer un interrupteur à un endroit que l'on puisse
atteindre à partir d'une baignoire ou d'une douche.

ATTENTION: NE SE SERVIR DE CE PRODUIT QUE POUR LA
VENTILATION GÉNÉRALE!

Ne pas utiliser dans le but d'évacuer des matériaux ou des vapeurs
dangereux ou explosifs.

OUTILS REQUIS POUR L'INSTALLATION:

• Tournevis

• Marteau

• Foreuse électrique

• Scie à guichet ou

scie sauteuse

• Coupe-fil

• Pince à dénuder

• Capuchons de fil

• Lunettes de protection

• Règle ou règle droite

PLANNING PLANIFICACIÓN PLANIFICATION

NEW CONSTRUCTION: When installing this product in new
construction the housing should be mounted with wiring and duct
during the rough-in phase. The blower unit and grille should be
installed after the ceiling is finished.

EXISTING CONSTRUCTION: Installation for existing construction
requires access above or behind planned installation location.

WIRING: This product requires 120v AC standard house wiring (with
ground) from the power source through a standard wall switch
(switches) to the unit's housing. NuVent switch model R25W can be
ordered separately for use with this unit.

DUCTING: For best performance use the following guidelines when
planning for the installation of duct work for this unit:

1. Use correct duct size as indicated in installation instructions. (Step 8)

2. Ducting should run from the fan to the outside of the home or
building. The duct run should be as short and as straight as
possible.

3. Identify the ducting requirements per local/municipal code.

4. When using flexible duct, avoid kinks and always expand the

ducting as fully as possible.

NUEVA CONSTRUCCIÓN: Cuando se instala este producto en una
construcción nueva, el bastidor debe estar montado con alambre y
tubo de cable durante de instalación dentro de las paredes. La unidad
del soplador y la rejilla deben ser instaladas después que el techo esté
acabado.

CONSTRUCCIÓN EXISTENTE: La instalación en construcción
existente requiere acceso sobre el lugar planificado para la instalación.

ALAMBRADO: Este producto requiere de 120v AC estándar de casa
(a tierra) desde la fuente de energía eléctrica a través de un interruptor
estándar de pared, hasta el bastidor de la unidad. El modelo de
interruptor de NuVent R25W puede ser ordenado por separado parael
uso esta unidad.

ENTUBAMIENTO: Para el mejor funcionamiento use las siguientes
reglas cuando se planifique la instalación de tubos para esta unidad:

1. Use el tamaño correcto de tubo como se indica en las
instrucciones de instalación (Paso 8).

2. Los tubos de cables deben extenderse desde el ventilador al
exterior de la casa o edificio. La extensión del tubo debe ser lo
más corta y recta posible.

3. Identificamos el ducting requerimientos per local codificamos.

4. Cuando use un tubo flexible evite retorcidos y siempre estire el
tubo de cables lo más posible.

CONSTRUCTION NOUVELLE: Lorsque vous installez ce produit
dans une construction nouvelle, l'enveloppe devrait être montée en
même temps que le câblage et les gaines, à l'étape de la mise en place
des canalisations et supports d'appareil. L'unité de soufflante et la grille
devraient être installées après la finition du plafond.
CONSTRUCTION EXISTANTE: L'installation dans une construction
existante nécessite que l'on puisse accéder á l'espace situé au-dessus du
lieu prévu pour l'installation.
CÂBLAGE: Le produit nécessite un câblage de maison standard120v
c.a. (avec mise à terre) partant de la source d'alimentation électrique et
aboutissant à l'enveloppe de l'unité et en passant par un interrupteur
mural standard. Il est possible de commander séparément linterrupteur
NuVent R25W qui est conçu pour être utilisé avec cette unité.
GAINES: Pour un rendement optimal, suivre les directives suivantes
lorsque vous planifiez l'installatin du système de gaines pour cette unité:

1. Utiliser les conduits de bonne dimension, tel qu'indiqué dans les
instructions d'installation (Étape 8).

2. Les gaines devraient mener du ventilateur jusqu'à l'extérieur du
bâtiment ou de la maison. Le tracé des gaines devrait être aussi
court et direct que possible.

3. Déterminer les conduits d’évacuation nécessaires en fonction des
codes du bâtiment locaux.

4. Lorsque vous vous servez d'une gaine flexible, évitar les tortillements
et toujours étirer la gaine aussi complètement que possible.

FIGURE 5

FIGURE 6

FIGURE 7

FIGURE 4FIGURE 3FIGURE 2FIGURE 1

FIGURE 8
