Page 1
Betriebsanleitung
Luftwäscher
LW 80
Das Original
Page 2
Sehr geehrter Kunde
mit dem Venta-Luftwäscher haben
Sie ein Spitzenprodukt moderner
Luftbefeuchtung und Reinigung
erworben.
Der Venta-Luftwäscher:
– befeuchtet die Luft nach dem
annerkannt besten System der
Kaltverdunstung.
– beseitigt statische Aufladung.
– reinigt die Luft von Feinstäuben
z. B. Papierstaub, Hausstaub
(Stichwort Milben), Blütenstaub
(Heuschnupfen, Allergene),
Rauch, Ruß und weiteren
Partikeln mit gesundheitsgefährlichen Anhaftungen
– absorbiert Schadgase wie
Schwefeldioxid, Kohlendioxid
und Formaldehyd.
– schluckt üble Gerüche wie
Schwefelwasserstoff oder
Ammoniak.
– bewirkt vorbeugenden Schutz
gegen Erkältungskrankheiten
durch die Zugabe eines Kräuterextraktes.
Um dies alles zu gewährleisten,
haben wir ein völlig neues Prinzip
entwickelt:
Die Raumluft wird „gewaschen“.
2
Page 3
Funktion des Venta-Luftwäscher
Axialventilatoren saugen durch die
vorne angebrachten Luftschlitze die
Raumluft an. Diese wird an den
sich drehenden Tauscherflächen
vorbeigeleitet. An den nassen
Tauscher flächen werden Schadgase und Geruchsstoffe absorbiert
sowie Feinstäube erfaßt, in das
Gerätewasser transportiert und hier
aufgenommen. Die Drehbewegung
der Tauscherflächen in Verbindung
mit dem im Wasser befindlichen
Hygiene mittel sorgen für deren
Selbstreinigung und frische Benetzung. für deren Selbstreinigung und
frische Benetzung. Die gewaschene
und befeuchtete Luft tritt an den
oberen Luftschlitzen wieder aus.
Das Gerät arbeitet mit einer elektronischen Wasserstandanzeige.
Leuchten alle grünen Signallampen,
so ist das Gerät auf obersten Wasserstand gefüllt. Das Blinken der
unteren Lampe zeigt an, dass dringend Wasser nachgefüllt werden
muss. Die Signallampen leuchten
nur bei eingeschaltetem Gerät.
Standort:
Um die volle Leistung des Gerätes zu erzielen, müssen folgende
Punkte beachtet werden:
– Vibrationsfreie, ebene Stellflä-
che. Lassen Sie zur Vorder seite
und nach oben 1 m freien Raum,
damit die Luft ungehindert angesaugt wird und zirku lieren kann.
– Vermeiden Sie geöffnete Türen
und Fenster in der Nähe des Gerätestandortes.
3
Page 4
Inbetriebnahme
1
1.1
Nach dem Auspacken das Gerät
an seinen Standort bringen. Dabei
auf ebene Stellfläche achten.
1.4
Unterteil v mit ca. 23 Liter Wasser
füllen, dabei Wasserstandanzeige
beachten.
1.5
125 ml Hygienemittel hinzugeben
(Dosierskala). Flaschen befinden
sich im linken Seitenteil.

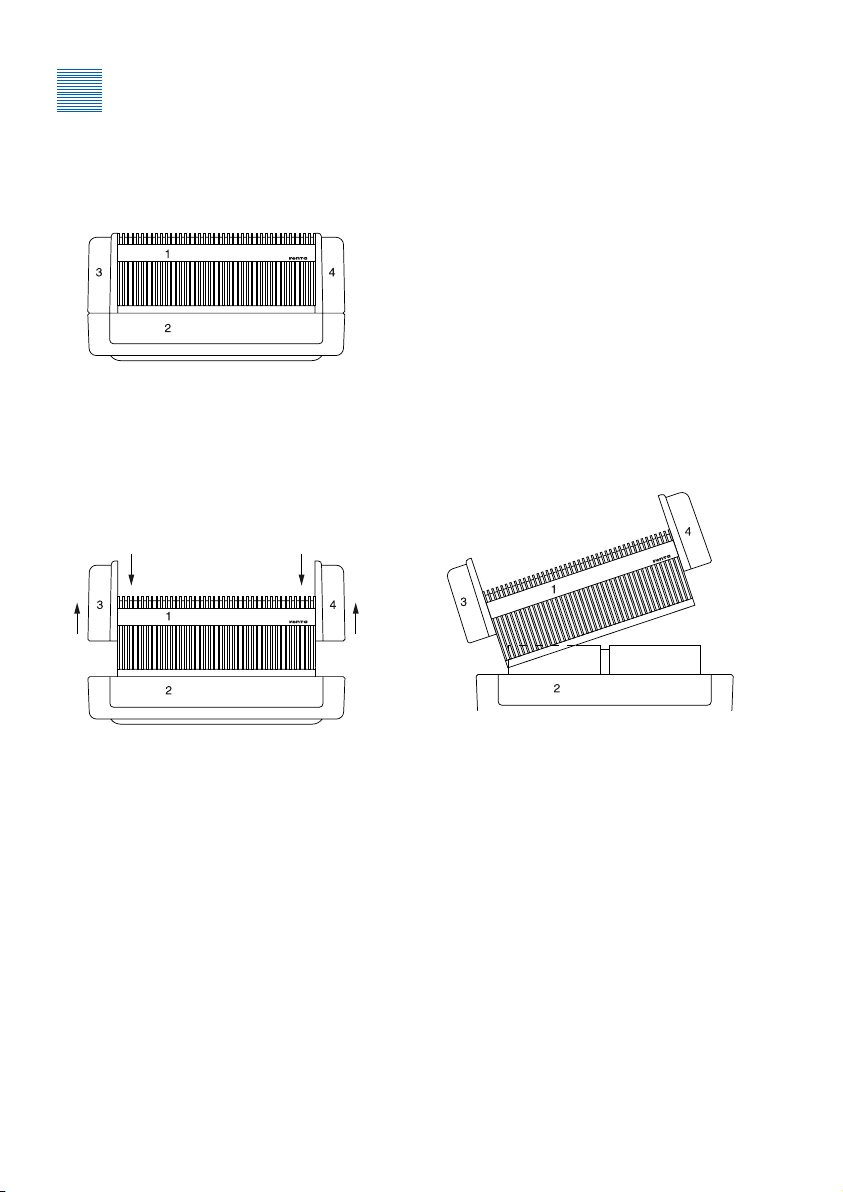

1.2
Beide Seitenteile w und x bis zum
Anschlag hochschieben. Dabei
an Oberteil
Dann Oberteil
abheben.
1.3
Transportsicherungen im Oberteil
und unter dem Plattenstapel
entfernen. Dazu den Plattenstapel
4
u etwas gegenhalten.
u vom Unterteil v
y
y herausnehmen.
1.6
Oberteil u leicht schräg – zuerst
links – aufsetzen, bevor rechtes
und linkes Seitenteil nach unten geschoben werden, dabei unbedingt
darauf achten, dass:
– Die Seitenteile bündig mit der
Wanne sind.
– Das Anschlußkabel nach außen
geführt wird.
Page 5
Gerät befüllen
2
– der im rechten Seitenteil x
sitzende Wasserstandsgeber
nicht beschädigt wird.
1.7
Gerät am Stromnetz anschließen
(230 V, 50 Hz). Einschalten durch
Betätigung des Ein-/Ausschalters,
danach die Leistungsstufe wählen.
2.1
Der Venta-Luftwäscher befeuchtet
die Raumluft nach dem anerkannt
besten Prinzip der Kaltverdunstung.
Das verdunstete Wasser muss
nachgefüllt werden. Im Normalfall
genügt eine tägliche Nachfüllung.
Bei Absinken des Wasserstandes
auf niedrigstes Niveau schaltet das
Gerät ab, optische Anzeige durch
blinkende LED.
2.2
Dazu das Seitenteil w bis zum Anschlag nach oben schieben und
Wasser bis zur max. Anzeige nachfüllen.
5
Page 6
3
Venta-Hygienemittel nachfüllen
Luftwäscher reinigen
3.1
Nach ca. 14 Tagen sollte das Wasser ausgetauscht werden. Am sinnvollsten bei niedrigem Wasserstand
(untere Signallampe blinkt).
3.2
Oberteil u abnehmen (siehe 1.2).
3.3
Plattenstapel y herausnehmen, abtropfen lassen und ablegen.
3.4
Verschmutztes Restwasser ausgießen und Unterteil mit kaltem Wasser
ausspülen.
3.5
Plattenstapel y wieder einsetzen.
3.6
Wasser nachfüllen und Hygienemittel beigeben (siehe 1.5).
3.7
Oberteil wieder aufsetzen und Gerät
in Betrieb nehmen (siehe 1.6 bis
1.7).
3.8
2 x im Jahr sollte der Venta-Luftwäscher grundgereinigt werden.
1 Flasche Venta-Reiniger dem
frischen Wasser zugeben und anschließend Gerät 12 Stunden auf
der Stufe 1 arbeiten lassen. Danach
das verschmutzte Wasser entleeren
und mit kaltem Wasser nachspülen.
6
Page 7
Sicherheits-
4
hinweise
4.1
Bei Reinigungs- bzw. Wartungsarbeiten, bei Störungen sowie beim
Wechseln von Teilen oder Zubehör,
bitte das Gerät vom Netz trennen.
Bei diesen Arbeiten bitte Kinder
vom Gerät fernhalten.
4.2
Es ist darauf zu achten, dass nur
original Venta-Zusätze zum Befeuchtungswasser verwendet werden
Nur hiermit schließen Sie Gesundheitsschäden auch hinsichtlich
der Langzeitwirkung aus. VentaZusätze sind unbedenklich, sie sind
nicht kennzeichnungspflichtig nach
der Gefahrstoffverordnung. Die in
den Venta-Zusätzen verwendeten
Tenside erfüllen die Bedingungen
des Detergentiengesetzes für leichte biologische Abbaubarkeit.Die
Venta-Zusätze sind speziell für den
Venta-Luftwäscher entwickelt worden, sie sind nicht für eine Verwendung mit Ultraschall- oder Hitzeverdampfern vorgesehen.
4.3
Bei längerem Nichtgebrauch oder
nach einer Gerätereinigung die
Boden wanne und den Plattenstapel
gut ausspülen.
4.4
Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen
ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
Störungen
5
5.1
Plattenstapel dreht sich nicht:
Prüfen Sie bitte, ob das Oberteil
richtig aufsitzt.
5.2
Luftwäscher ohne Funktion: Prüfen
ob Strom vorhanden ist (z. B. durch
Versuch an anderer Steckdose oder
mit Spannungsprüfer).
Anmerkung:
Bei Störungen steht Ihnen unsere
Venta-Serviceabteilung zur Verfügung: Telefon 07 51/5 00 80
7
Page 8
Technische Daten LW 80
6
Für Räume bis 300m²/800 m³
Luftleistung 6/13 m³/Minute
Drehzahlstufen 2
Schallpegel 37/ 48 dBA
Maße 83× 40 ×31 cm
Gewicht 18kg
Nennleistung 140 Watt
Tauscherfläche
119 Platten Ø 230mm 9,7m
2
Wasserinhalt 23,0l
Wasserstands-Anzeige 4 Leuchten
Wasserstand-Regulierung –
bei 40% rel. Luftfeuchte und
21° Zimmertemperatur
Verdunster-Leistung 20 Liter pro 24 Stunden
Venta-Luftwäscher GmbH
Das Original
Weltestr. 5, 88250 Weingarten
Telefon (07 51) 50 08-0, Telefax (07 51) 50 08-20
