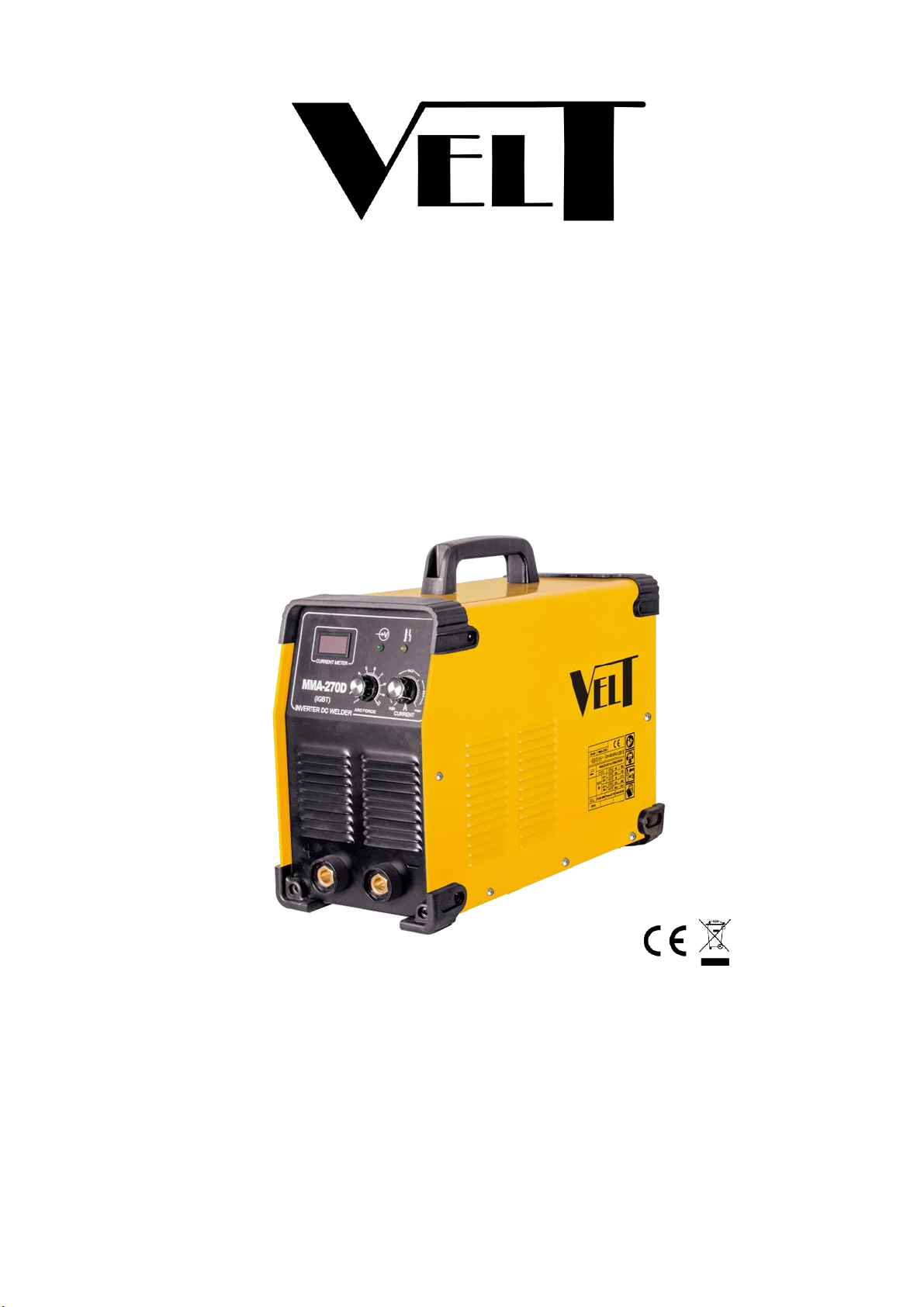

INVERTOR PENTRU SUDURA
Manual de instructiuni
Model MMA 270D
Va rugam sa cititi si sa respectati aceste instructiuni inainte de a incepe operarea invertorului
Pastrati acest manual pentru nelamuriri ulterioare
Va multumim ca ati ales invertoarele VELT.
Va rugam sa cititi cu atentie aceste instructiuni, deoarece nerespectarea lor poate provoca
producerea accidentarilor.
Page 2
2
Masuri de siguranta
In procesul de taiere sau de sudare poate aparea posibilitatea producerii accidentarilor
personale, de aceea va rugam sa luati in considerare masurile de protectie si de siguranta in
timpul lucrului cu aparatul. Va rugam sa tineti seama de detaliile din capitolul cu privire la
masurile de siguranta personala care se completeaza cu masurile preventive ale producatorului.
Electrocutarile - pot produce decesul !
● Realizati legatura de impamantare a aparatului in concordanta cu standardele in vigoare.
● Este interzis sa atingeti partile electrice ale aparatului sau electrodul, daca nu aveti mainile
protejate cu manusi de protectie, sau daca hainele si manusile sunt ude.
● Asigurati-va ca sunt bine izolate cablurile electrice la partea de legatura cu aparatul.
● Asigurati-va ca lucrati pe o pozitie stabila, sigura.
Gazul emanat – este daunator sanatatii dumneavoastra
● Feriti-va de gazele emanate atunci cand lucrati cu aparatul.
● Atunci cand sudati este necesar sa ventilati, sa aerisiti spatiul in care lucrati pentru a evita inhalarea
gazelor emanate.
● De evitat pozitia de sudare in care fumul emanat din procesul de sudare este in directia capului
dumneavoastra.
Arcul electric – este daunator pentru ochi si arde pielea operatorului
● Utilizati o masca de sudura cu un geam cu filtru cu grad de protectie adecvat pentru a va proteja ochii si
purtati echipament de protectie.
● Protejati-va fata si gatul cu mijloace potrivite si anuntati persoanele din jur sa nu priveasca arcul electric, sa
nu se expuna radiatiilor acestuia.
Incendiile si exploziile
● In timpul procesului de sudare rezulta scantei care pot conduce la producerea incendiilor si a exploziilor si
aveti grija ca in zona de lucru sa nu existe materiale usor inflamabile.
● In cazul in care lucrati intr-un spatiu unde se gasesc materiale inflamabile asiguratie-va ca distanta intre
locul unde desfasurati sudarea (taierea ) si materialele inflamabile sa fie minim 5 metri.
Zgomotul – expunerea la zgomot timp indelungat poate dauna auzului.
● Utilizati antifoane sau orice alt tip de sistem protector al auzului.
● Protejati-va auzul impotriva zgomotului atat dumneavoastra cat si persoanele care va ajuta sau lucreaza in
apropiere.
Functionarea defectuoasa –atunci cand aveti probleme apelati la un tehnician autorizat
● Daca apar probleme in modul de lucru cu aparatul va rugam sa urmariti instructiunile din acest manual.
● Daca nu cititi si respectati instructiunile din manual, sau nu reusiti sa rezolvati si sa gasiti solutia in urma
insusirii instructiunilor, atunci contactati producatorul sau centrul de reparatii autorizat al acestuia pentru o
reparatie la nivel profesional.
ATENTIE !
Comutatorul de contact trebuie protejat de fiecare data atunci sudati cu aparatul.
Page 3
3
Descrierea invertorului pentru sudura
Acest aparat este un invertor electric adaptat unei tehnologii avansate de sudare. Dezvoltarea tehnologiei de
sudare a condus si la descoperirea avantajului referitor la tehnica de sudare, a diferitelor operatii si moduri de
sudare.
Tehnologia inverter IGBT utilizată la fabricarea acestor aparate de sudură le fac mai compacte, însă cu un
ciclu de sudare de pana la 80%.
Operatia de sudare cu ajutorul invertorului ofera o putere mai mare, mai concentrata si cu un arc electric mai
stabil. Cand electrodul se scurteaza si piesa de prelucrat este mica, atunci operatia de sudare se va realiza mai
usor. Aceasta inseamna ca este mai usor sa utilizati un aparat de sudura cu caracteristici dinamice si care pot fi
dimensionate in functie de tipul de arc electric dorit, mai puternic sau mai slab.
Invertorul pentru sudura tip MMA are urmatoarele caracteristici: eficacitate, economie de energie, arc electric
stabil, sudura de buna calitate, o buna capacitate si o forta de corectare a erorilor datorate componentelor, cu
durata mare de exploatare.
Cu acest aparat puteti suda otel inoxidabil, otel aliat, otel carbon, cupru si alte metale.
Puteti suda cu electrozi de diferite caracteristici si compozitii metalice incluzand alcalinitatea, aciditatea si alte
compozitii ale acestora. Cu invertorul se poate suda la altitudini ridicate, in aer liber, in medii interioare sau
exterioare. Comparand cu alte produse similare invertorul se remarca prin greutate si volum scazut, este
compact, usor de instalat si de manevrat.
AVERTISMENT !
Acest aparat este utilizat in special in mediul industrial. Aparatul produce emisii
electromagnetice si de aceea va recomandam ca operatorul sa fie pregatit si protejat ca de
exemplu prin filtrarea tensiunii de alimentare.
Parametrii tehnici
Model
MMA-270D
Tensiune alimentare(V)
230V±15% si 400V±15%
Frecventa (Hz)
50/60
Putere absorbita(KVA)
13
Curent de sudura (A)
40-200(230v)
40-270(400v)
Regim de functionare(%)
80%
Eficienta(%)
85
Clasa de izolatie
F
Clasa de protectie
lP21S
Greutate(Kg)
14
Dimensiuni(mm)
460X200X310
Electrod utilizat (mm)
1.6 – 5.0
Instalarea invertorului
Puterea de inductie a aparatului este data de tensiunea compensatorie. Atunci cand tensiunea variaza intre
±15% fata de tensiunea nominala, se poate lucra la parametri obisnuiti.
Page 4
4
Atunci cand utilizati un cablu cu lungime mare, pentru a
se evita caderile de tensiune va sugeram ca sectiunea
cablului electric sa fie mai mare. Daca cablul electric
este prea lung, acesta poate afecta performantele de
lucru ale aparatului. Va recomandam sa utilizati
lungimea si sectiunea standard a cablului electric la care
a fost construit invertorul.
Alimentarea acestui model de aparat de sudat se poate
face la tensiunea de 230 V, dar si pentru cea de 400 V.
Cablul de alimentare contine trei conductoare si nu este
prevazut cu stecher, pentru a va putea alege tensiunea
dorita. In functie de aceasta, ii montati stecher pentru
alimentare 230V sau 400V. Astfel, daca doriti
alimentarea la tensiune monofazata (230V), conductorul
galben-verde se va conecta la impamantare, iar celelalte
doua, unul la faza si unul la nul.
Daca doriti alimentarea la tensiune de 400V, pentru a
spori puterea aparatului, conexiunile se vor face dupa
cum urmeaza:
a. Conductorul galben-verde se conecteaza la
impamantare
b. Celelalte doua conductoare se for conecta unul la o faza si celalalt la alta faza (alimentare intre faze)
Nota: nu conteaza ordinea sau fazele la care sunt alimentate conductoarele pentru tensiunea de 400V.

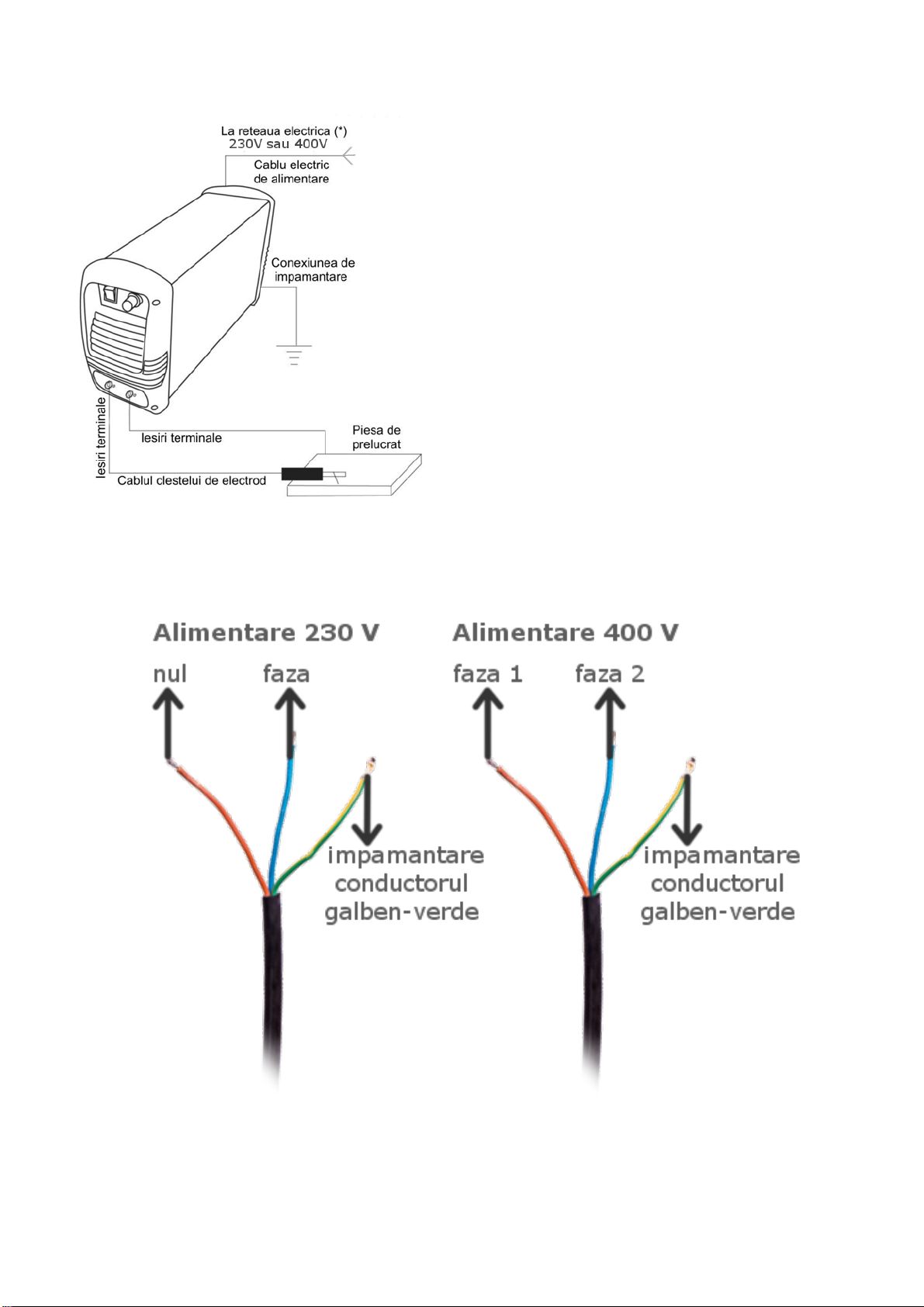

Schema de mai jos, exemplifica cele doua tipuri de alimentari.
1. Asigurati-va ca toate orificiile de ventilatie sunt libere, ca nu sunt blocate sau acoperite, iar sistemul de
ventilare al invertorului poate functiona.
Page 5
5
2. Utilizati un cablu cu sectiune mai mare de 6mm² pentru legarea la impamantarea carcasei. Modul in
care se face impamantarea este prin conectarea acestui cablu intre prize de impamantare si surubul din
spatele al aparatului.
3. Montarea corecta a cablului de
impamantare si a cablului pentru clestele de electrozi se va face in conformitate cu desenul. Invertorul este
prevazut cu conectori rapizi ale cablurilor de sudare. Cablul cu clestele pentru electrozi se fixeaza pe cupla
rapida marcata ,,+”
(cu simbolul clestelui de sudare ), cablul
cu borna de legare la masa (piesa) se fixeaza cu cupla rapida marcata cu
,,-“ (simbol pentru clestele de legare piesa). Prindeti cupla rapida de cablul cu borna de legare la pamant
marcat cu ,,-“ si rotiti in sensul acelor de ceasornic.
4. Prindeti cupla rapida de pe cablul clestelui pentru electrozi pe panoul principal al aparatului in locul
marcat cu ,,+”, prin rotire in sensul acelor de ceasornic si celalalt cuplaj de legare la piesa, in locul
marcat cu ,,-”. (*) = retea electrica protejata de sigurante si cu nul de impamantare.
5. Va rugam sa acordati atentie modului de conectare, deoarece invertorul de sudare cu curent
continuu are 2 moduri de conectare: conectarea in polaritate directa (pozitiva) si conectarea in
polaritate inversa (negativa).
Conectarea in polaritate directa (pozitiva): obiectul de sudat este conectat la borna cu polaritate ,,+” iar
clestele pentru electrozi este conectat la borna cu polaritate ,,-“.
Conectarea in polaritate inversa (negativa): obiectul de sudat este conectat la borna cu polaritate ,,-” iar
clestele pentru electrozi este conectat la borna cu polaritate ,,+“.
Alegeti varianta de conectare potrivita in functie de cererile de lucru. Polaritatea inversa este recomandata in
cazul in care trebuiesc sudate piese cu dimensiuni si grosimi mici.
Daca conectarea realizata nu este cea adecvata, atunci arcul electric rezultat va fi instabil, vor rezulta stropi
excesivi de zgura si conglomerarea materialului de prelucrat pe portiunea sudata.
Daca apar astfel de probleme va rugam sa schimbati polaritatea conexiunii.
6. Inainte de a conecta invertorul la reteaua electrica verificati daca tensiunea de alimentare este conforma
cu datele de pe placuta de marcaj a aparatului.
Aveti grija la modul de cuplare al invertorului, deoarece o cuplare incorecta duce la scaderea randamentului,
la supraincalzire si la posibila distrugere a aparatului.
Daca distanta dintre piesa de prelucrat si invertor este mare ( 50-100m ) si cablurile(cablul
pentru clestele de sudare si cablul de impamantare) sunt prea lungi, va rugam sa alegeti un cablu
cu o sectiune mai mare a conductorilor care-l alcatuiescpentru a compensa scaderea tensiunii.
Modul de lucru cu invertorul
1.
Porniti invertorul de sudura
2.
Reglati butonul la valoarea dorita a curentului electric, in functie de cererile de sudare.
3.
In general, intensitatea electrica ( amperajul ) necesara procesului de sudare este in
concordanta cu tipul electrodului, asa cum va este indicat in tabelul de mai jos:
Grosime electrod
Ø2.5
Ø3.2
Ø4.0
Ø5.0
Intensitate electrica
70-100A
110-140A
170-220A
230-280A
Page 6
6
4. Butonul de reglare a intensitatiicurentului
este folosit pentru ajustarea modului de
sudare, in special pentru curentul de mica
intensitate si pentru dimensionarea arcului
electric. Invertorul poate creste valoarea
energiei astfel incat acesta sa ajunga la
parametrii necesari sudarii.
Atentie! Inainte de a incepe operatiile de
conectare ale invertorului asigurati-vaca
sursa de alimentare cu energie electrica este
inchisa. Ordinea de conectare este: cuplarea
cablurilor de sudare, a cablului de
impamantare in primul rand, asigurati-va ca
sunt bine conectate, dupa care introduceti
stecher in priza.

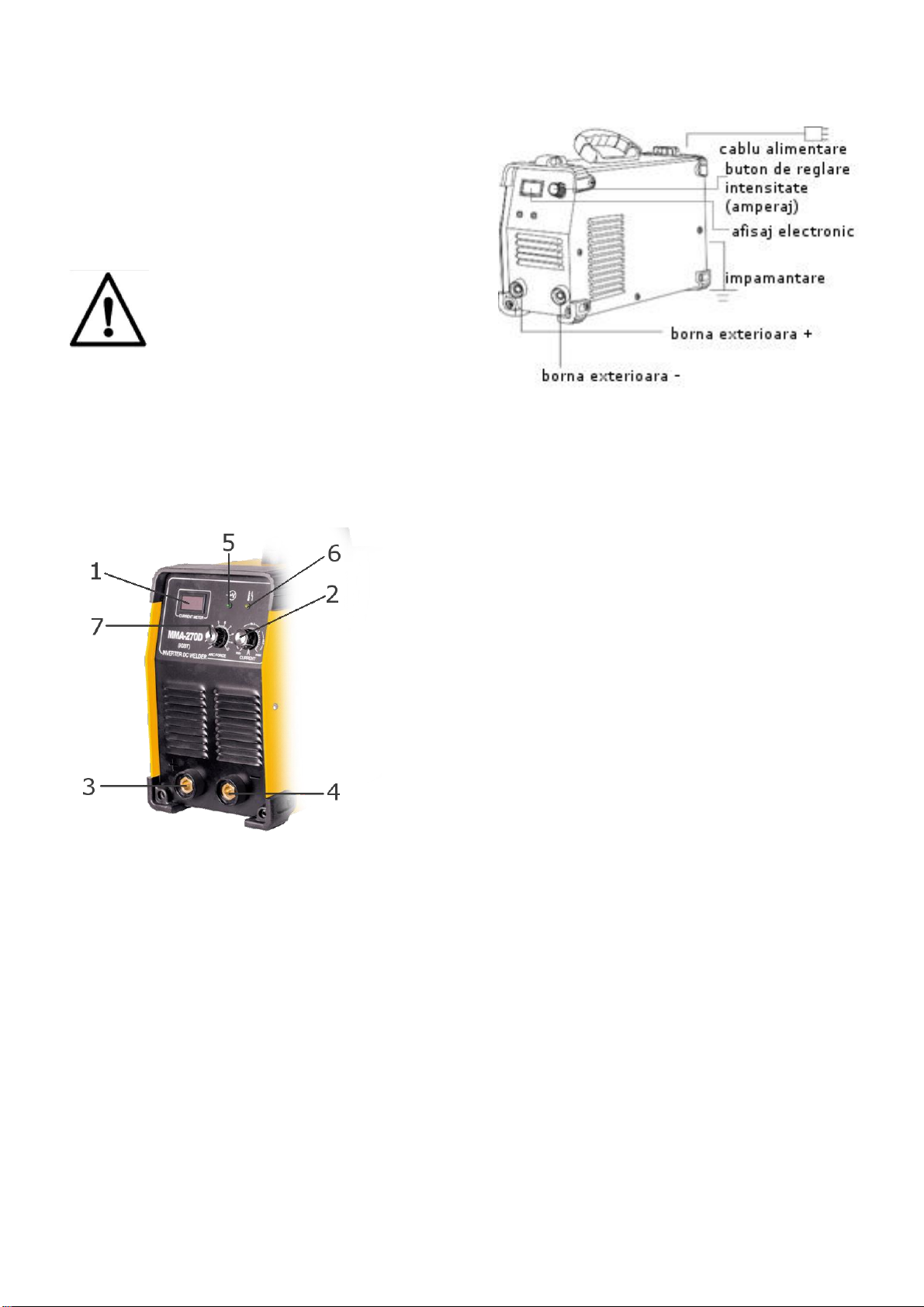

Explicarea panoului frontal
1. Display (afiseaza parametrii de sudare alesi);
2. Butonul de reglare a curentului de sudare (cu acest buton
putem regla curentul de sudare in functie de diametrul
electrodului );
3. Borna de legatura a cablului port electrod (atunci cand
folosim electrozi cu invelis bazic si invelis rutilic);
4. Borna de legatura a cablului de masa (pentru elecrozi cu
invelis rutilic la aceasta borna se poate conecta si cablul port
electrod, deoarece cu acesti electrozi putem suda si in polaritate
directa si in polaritate inversa);
5. LED ( indica functionarea aparatului);
6.Protectie termica ( cand acest led se aprinde ne atentioneaza ca
protectia termica a pornit siaparatul trebuie lasat sa functioneze
fara a mai suda pana ledul se stinge);
7. Arc Force optimizeaza transferul picaturilor de la electrod la
piesa, prevenind stingerea arcului la contactul electrodului cu
piesa.
Masuri preventive de siguranta
1. Mediul inconjurator
1) Invertorul poate sa functioneze intr-un mediu uscat, dar si intr-un mediu unde nivelul de umiditate este
de maxim 90%.
2) Temperatura mediului ambiant trebuie sa fie cuprinsa intre -10°C si +40°C.
3) Evitati sa utilizati si sa expuneti invertorul la soare sau atunci cand ploua.
4) Nu utilizati invertorul in medii de lucru corozive, care au pulberi conductoare sau o concentratie
mare de gaz.
5) Evitati sa sudati cu invertorul in medii unde fluxul de aer este puternic.
2. Masuri de siguranta
Invertorul este prevazut cu un circuit de protectie impotriva supratensiunii si supraincalzirii. Atunci cand
Page 7
7
tensiunea furnizata de reteaua electrica si temperatura masinii depasesc limitele standard, invertorul se va
opri automat din functionare.
Pentru a nu produce defectiuni sau distrugerea aparatului in exploatare trebuie sa luati in considerare
urmatoarele:
1) Zona de lucru sa fie ventilata si aerisita adecvat, in mod natural sau fortat.
Invertorul este o unealta cu putere ridicata si cand incepeti sa lucrati cu ea sunt generati curenti puternici iar
intr-un mediu care nu este ventilat va fi nesatisfacator si ingreunat procesul de racire al aparatului.
Asigurati-va ca nu exista obstacole sau alte obiecte in jurul uneltei pe o raza de 0.3m care sa impiedice
ventilarea invertorului. Este importanta ventilarea aparatului pentru a putea opera in conditii de siguranta si
pentru cresterea duratei de exploatare.
2) Nu suprasolicitati invertorul
Operatorul trebuie sa tina seama de durata de exploatare in regim continuu a invertorului. Procesul de
sudare nu poate fi desfasurat in exces, iar utilizarea exagerata a uneltei poate duce la distrugerea ei.
3) Feriti unealta de supratensiune
Circuitul automat de compensare a tensiunii va asigura o tensiune in limitele necesare procesului de sudare.
Daca tensiunea creste peste limita admisa, atunci apare pericolul de distrugere a partilor componente
aparatului, iar operatorul trebuie sa inteleaga aceste situatii si sa ia masurile preventive necesare.
4) In spatele carcasei invertorului exista un surub cu un marcaj de impamantare pecare se fixeaza un
cablu de impamantare care trebuie sa aiba o sectiune mai mare de 6mm² pentru a preveni formarea si
disiparea sarcinilor electrice si electrostatice.
5) Daca depasiti timpul in procesul de sudare, invertorul va inceta sa mai functioneze.
Datorita supraincalzirii, comutatorul de control al temperaturii se afla pe pozitia ,,PORNIT” si ledul indicator
are culoarea rosie.. In acest caz nu este necesar sa scoateti stecher din priza, trebuie doar sa lasati ventilatorul
sa se raceasca aparatul fara a mai continua sa sudati. Dupa ce ledul indicator se opreste si temperatura scade
la nivelul standard, atunci puteti utilizaunealta.
Factori care pot influenta calitatea sudurii
Modul de instalare al aparatului, materialele care urmeaza sa fie sudate, mediul de lucru, sursa de alimentare
cu energie electrica sunt factorii care pot influenta calitatea procesului de sudare.
Operatorul trebuie sa asigure conditiile necesare pentru obtinerea unei suduri de calitate.
A. Producerea arcului electric este dificila si usor intrerupta
1. Asigurati-va ca electrozii sunt de buna calitate.
2. Daca electrodul nu este uscat, arcul electric va fi instabil si calitatea sudurii este slaba.
3. Daca cablul de alimentare cu energie electrica are o lungime mare, atunci tensiunea va fi mica si va
rugam sa mai scurtati cablul electric.
4. Cablul port electrod si cablul de masa trebuie sa fie intinse pe tot parcursul operatiei de sudare.
B. Fluxul electric nu este la valoarea nominala
La instalarea permanenta a aparatului poate fi indinspensabila ecranarea cabluluii electric de alimentare cu un
conductor de metal sau cu un alt conductor compatibil.
C. Tensiunea electrica nu este stabilizata atunci cand invertorul functioneaza
Aici poate interveni unul din urmatorii factori:
1. Cablul electric de alimentare a fost schimbat.
2. Aparitia interferentelor de natura electrica de la cablul electric sau de la alt aparat.
Page 8
8
D. In timpul sudarii aparatul improasca prea multa zgura topita
1. Tensiunea electrica de alimentare poate fi prea mare si grosimea electrodului prea mica.
2. Conexiunea cablurilor la aparat poate fi gresita, de aceea este necesar sa inversati polaritatea si anume
suportul cleste al electrodului trebuie cuplat la borna cu polaritate negativa, in timp ce piesa de prelucrat
trebuie sa fie cuplata la borna cu polaritate pozitiva.
Intretinerea invertorului
1. Indepartati praful prin suflare si curatare cu aer comprimat daca lucrati cu invertorul intr-un mediu cu
praf si poluat si atunci aceasta curatare trebuie sa se faca zilnic.
2. Aceasta presiune a aerului comprimat introdusa in aparat trebuie sa aiba un mod de distributie
uniform pentru a preveni eventualele daune care se pot produce elementelor componente
invertorului.
3. Verificati la intervale regulate de timp circuitul electric si asigurati-va ca acesta este conectat
corect si fisele electrice de conectare sunt prinse corespunzator si bine stranse.
4. Evitati patrunderea apei si a aburilor in interiorul invertorului si daca din intamplare acest lucru s-a
produs atunci uscati aparatul in interior si verificati partea electrica a acestuia.
5. Daca nu utilizati unealta o perioada mai mare de timp atunci introduceti aparatul intr-o cutie si
depozitati-l intr-un loc uscat.
Verificarea defectiunilor
Nota: inainte de instalarea aparatului de sudare operatorul trebuie sa aiba in vedere problemele
potentiale, electromagnetice din apropiere si trebuie sa cunoasca masurile de siguranta, dar si
modul de exploatare al uneltei electrice.
MMA-270D probleme si remedii
Defectiuni
Remedii
Indicatorul
A. Asigurati-va ca este pornit comutatorul.
comutatorului de
B. Asigurati-va ca este conectat cablul de alimentare cu energie
tensiune nu se
electrica.
aprinde, ventilatorul
C. Sigurantele rezistentei ( 4 bucati ) sunt sparte ( releul de 24V are
nu functioneaza si
probleme )
nu se produce arcul
D. Panoul sursei de putere ( panoul superior are probleme )
electric
a) Circuitul punte din siliciu este distrus, cablul nu este strans.
b) O parte a panoului este ars.
c) Verificati cablul intre comutator si panoul de putere al sursei
E. Sursa de putere auxiliara de pe panoul de control are probleme
( contactati producatorul )
Page 9
9
Ventilatorul
A. Verificati daca componentele sunt bine conectate
functioneaza,
B. Verificati daca conexiunile la terminale sunt intrerupte sau
amperajul este setat
contactul este slab.
corect, dar invertorul
C. Circuitul electric al invertorului este defect
nu produce arcul
electric
Tabelul explicative al simbolurilor
SIMBOL
DENUMIRE
DESTINATIE / EXPLICATII
V
VOLT
TENSIUNE
A
AMPER
INTENSITATE
ON
„ON”
POZITIA ,,DESCHIS”
OFF
,,OFF”
POZITIA ,,INCHIS”
COLECTAREA
INDICA FAPTUL CA ECHIPAMENTUL FACE OBIECTUL
DESEURILOR
UNEI COLECTARI SEPARATE, IN SPATII SPECIAL
AMENAJATE CONFORM HG448/2005
Page 10
10
IMPORTATOR
SC Vladicom Tools SRL
Punct de lucru: Calea Bucuresti, nr 261C, Ciorogarla, Ilfov
www.velt.ro
VELT este marca inregistrata Vladicom Tools SRL
Loading...
