INVERTOR PENTRU SUDURA
Manual de instructiuni
Model IGBT 140, IGBT 200
Va rugam sa cititi si sa respectati aceste instructiuni inainte de a incepe operarea invertorului
Pastrati acest manual pentru nelamuriri ulterioare
Page 2
2
Va multumim ca ati ales invertoarele VELT.
Va rugam sa cititi cu atentie aceste instructiuni, deoarece nerespectarea lor poate provoca producerea
accidentarilor.
Masuri de siguranta
In procesul de taiere sau de sudare poate aparea posibilitatea producerii accidentarilor
personale, de aceea va rugam sa luati in considerare masurile de protectie si de siguranta in
timpul lucrului cu aparatul. Va rugam sa tineti seama de detaliile din capitolul cu privire la
masurile de siguranta personala care se completeaza cu masurile preventive ale producatorului.
Electrocutarile - pot produce decesul!
● Realizati legatura de impamantare a aparatului in concordanta cu standardele in vigoare.
● Este interzis sa atingeti partile electrice ale aparatului sau electrodul, daca nu aveti mainile protejate cu
manusi de protectie, sau daca hainele si manusile sunt ude.
● Asigurati-va ca sunt bine izolate cablurile electrice la partea de legatura cu aparatul.
● Asigurati-va ca lucrati pe o pozitie stabila, sigura.
Gazul emanat – este daunator sanatatii dumneavoastra
● Feriti-va de gazele emanate atunci cand lucrati cu aparatul.
● Atunci cand sudati este necesar sa ventilati, sa aerisiti spatiul in care lucrati pentru a evita inhalarea
gazelor emanate.
● De evitat pozitia de sudare in care fumul emanat din procesul de sudare este in directia capului
dumneavoastra.
Arcul electric – este daunator pentru ochi si arde pielea operatorului
● Utilizati o masca de sudura cu un geam cu filtru cu grad de protectie adecvat pentru a va proteja ochii si
purtati echipament de protectie.
● Protejati-va fata si gatul cu mijloace potrivite si anuntati persoanele din jur sa nu priveasca arcul electric, sa
nu se expuna radiatiilor acestuia.
Incendiile si exploziile
● In timpul procesului de sudare rezulta scantei care pot conduce la producerea incendiilor si a exploziilor si
aveti grija ca in zona de lucru sa nu existe materiale usor inflamabile.
● In cazul in care lucrati intr-un spatiu unde se gasesc materiale inflamabile asiguratie-va ca distanta intre
locul unde desfasurati sudarea (taierea ) si materialele inflamabile sa fie minim 5 metri.
Zgomotul – expunerea la zgomot timp indelungat poate dauna auzului.
● Utilizati antifoane sau orice alt tip de sistem protector al auzului.
● Protejati-va auzul impotriva zgomotului atat dumneavoastra cat si persoanele care va ajuta sau lucreaza in
apropiere.
Functionarea defectuoasa –atunci cand aveti probleme apelati la un tehnician autorizat
● Daca apar probleme in modul de lucru cu aparatul va rugam sa urmariti instructiunile din acest manual.
● Daca nu cititi si respectati instructiunile din manual, sau nu reusiti sa rezolvati si sa gasiti solutia in urma
insusirii instructiunilor, atunci contactati producatorul sau centrul de reparatii autorizat al acestuia pentru o
reparatie la nivel profesional.
Page 3
3
Descrierea invertorului pentru sudura
Acest aparat este un invertor electric adaptat unei tehnologii avansate de sudare. Dezvoltarea tehnologiei de
sudare a condus si la descoperirea avantajului referitor la tehnica de sudare, a diferitelor operatii si moduri de
sudare.
Tehnologia inverter IGBT utilizată la fabricarea acestor aparate de sudură le fac mai compacte, însă cu un
ciclu de sudare de pana la 60%.
Operatia de sudare cu ajutorul invertorului ofera o putere mai mare, mai concentrata si cu un arc electric mai
stabil. Cand electrodul se scurteaza si piesa de prelucrat este mica, atunci operatia de sudare se va realiza mai
usor. Aceasta inseamna ca este mai usor sa utilizati un aparat de sudura cu caracteristici dinamice si care pot fi
dimensionate in functie de tipul de arc electric dorit, mai puternic sau mai slab.
Invertorul pentru sudura tip MMA are urmatoarele caracteristici: eficacitate, economie de energie, arc electric
stabil, sudura de buna calitate si cu o durata mare de exploatare.
Cu acest aparat puteti suda otel inoxidabil, otel aliat, otel carbon, cupru si alte metale.
Puteti suda cu electrozi de diferite caracteristici si compozitii metalice incluzand alcalinitatea, aciditatea si alte
compozitii ale acestora. Cu invertorul se poate suda la altitudini ridicate, in aer liber, in medii interioare sau
exterioare. Comparand cu alte produse similare invertorul se remarca prin greutate si volum scazut, este
compact, usor de instalat si de manevrat.
Parametrii tehnici
Model
IGBT-140
IGBT-200
Tensiune alimentare (V)
monofazat,230±10%
monofazat,230±10%
Frecventa (Hz)
50/60
50/60
Putere absorbita (KVA)
4.5 7.1
Curent de sudura (A)
20-140
20-200
Regim de functionare (%)
60%
60%
Eficienta (%)
85 85
Clasa de izolatie
H H Clasa de protectie
lP21S
lP21S
Instalarea invertorului
Puterea de inductie a aparatului este data de tensiunea compensatorie. Atunci cand tensiunea variaza intre
±10% fata de tensiunea nominala, se poate lucra la parametri obisnuiti.
Atunci cand utilizati un cablu cu lungime mare, pentru a se evita caderile de tensiune va sugeram ca sectiunea
cablului electric sa fie mai mare. Daca cablul electric este prea lung, acesta poate afecta performantele de
lucru ale aparatului. Va recomandam sa utilizati lungimea si sectiunea standard a cablului electric la care a
fost construit invertorul.
1. Asigurati-va ca toate orificiile de ventilatie sunt libere, ca nu sunt blocate sau acoperite, iar sistemul de
ventilare al invertorului poate functiona.
2. Montarea corecta a cablului de masa si a cablului pentru clestele de electrozi se va face in conformitate cu
desenul. Invertorul este prevazut cu conectori rapizi ai cablurilor de sudare. Cablul cu clestele pentru electrozi
se fixeaza pe cupla rapida marcata ,,+” (cu simbolul clestelui de sudare ), cablul cu borna de legare la masa
(piesa) se fixeaza cu cupla rapida marcata cu ,,-“.
3. Prindeti cupla rapida de pe cablul clestelui pentru electrozi pe panoul principal al aparatului in locul marcat
Page 4
4
cu ,,+”, prin rotire in sensul acelor de ceasornic si celalalt cuplaj de legare la piesa, in locul marcat cu ,,-”.
4. Va rugam sa acordati atentie modului de conectare, deoarece invertorul de sudare cu curent continuu are 2
moduri de conectare: conectarea in polaritate directa (pozitiva) si conectarea in polaritate inversa (negativa).

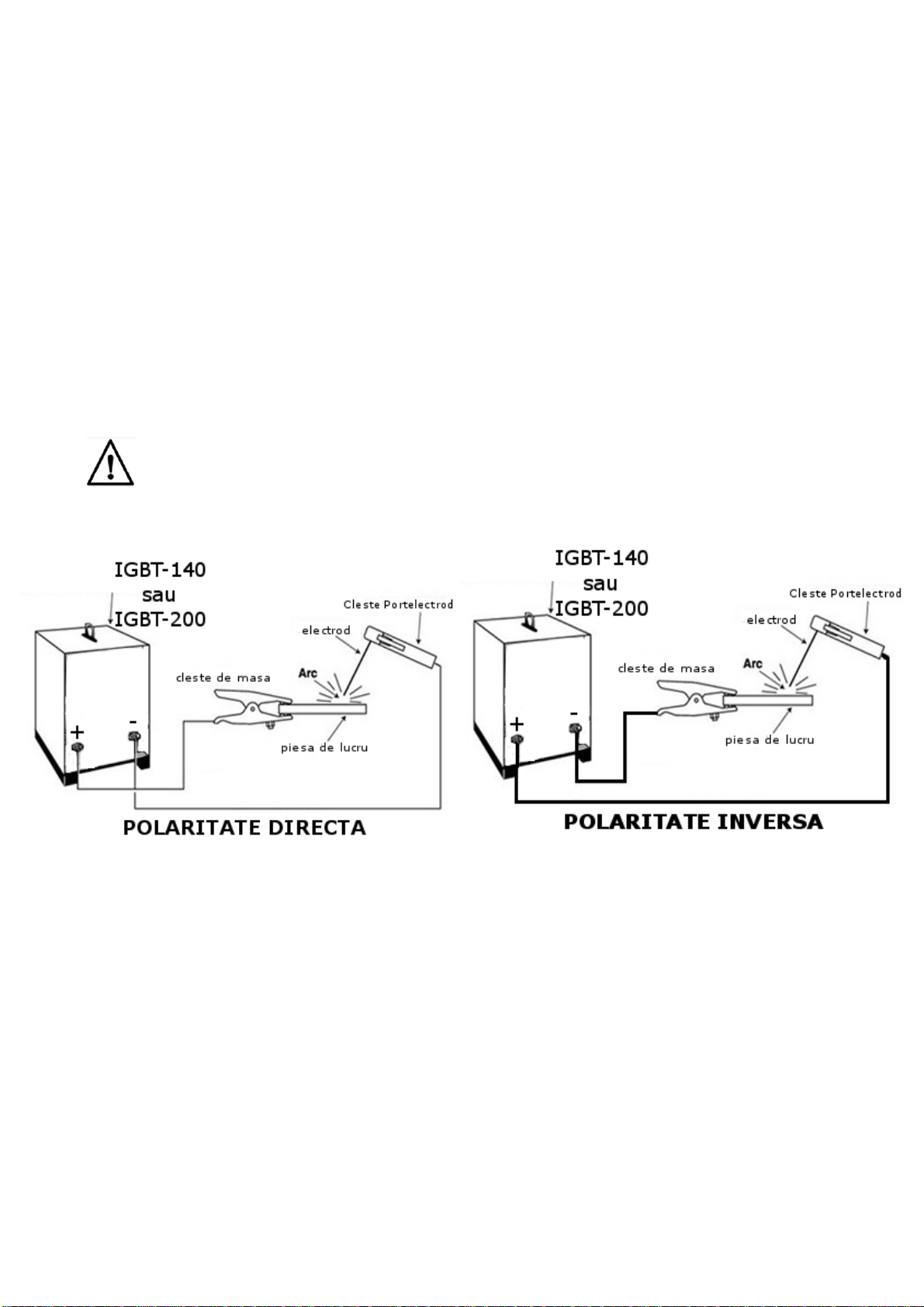

Conectarea in polaritate directa (pozitiva): obiectul de sudat este conectat la borna cu polaritate ,,+”
iar clestele pentru electrozi este conectat la borna cu polaritate ,,-“.
Conectarea in polaritate inversa (negativa): obiectul de sudat este conectat la borna cu polaritate ,,-” iar
clestele pentru electrozi este conectat la borna cu polaritate ,,+“.
Alegeti varianta de conectare potrivita in functie de tipul de electrod ales. Polaritatea inversa este recomandata
in cazul in care trebuiesc sudate piese cu dimensiuni si grosimi mici.
Daca conectarea realizata nu este cea adecvata, atunci arcul electric rezultat va fi instabil, vor rezulta stropi
excesivi de zgura.
Daca apar astfel de probleme va rugam sa schimbati polaritatea conexiunii.
5. Inainte de a conecta invertorul la reteaua electrica verificati daca tensiunea de alimentare este conforma
cu datele de pe placuta de marcaj a aparatului.
Daca distanta dintre piesa de sudat si invertor este mare (50-100m) si cablurile (cablul pentru
clestele de sudare si cablul de masa) sunt prea lungi, va rugam sa alegeti un cablu cu o sectiune
mai mare a conductorilor care-l alcatuiesc pentru a compensa scaderea tensiunii.
Alegerea tipului de polaritate se face in functie de tipul de electrod folosit. Toti producatorii de electrozi au
inscris pe cutia produsului tipul de polaritate si interval de amperaj pentru o topire si folosire optima.
Modul de lucru cu invertorul
1.
Porniti invertorul de sudura
2.
Reglati butonul la valoarea dorita a curentului electric, in functie de cererile de sudare.
3.
In general, intensitatea electrica (amperajul) necesar procesului de sudare este in
concordanta cu tipul electrodului, asa cum va este indicat pe pachetul de electrozi pe care ii folositi.
Tabelul de mai jos va ajuta orientativ cu intervalele de reglaj ale amperajului in functie de grosimea
Page 5
5
1. Display digital
2. LED functie TIG
3.LED functie VRD
5. LED supraincalzire
4. LED functie MMA
6. Buton comutare MMA/TIG
7. Butoane reglare curent
8. Borna conectare “+” MMA sau Borna
conectare cablu masa TIG
9. Borna conectare “-” MMA sau Borna
conectare torta Lift TIG
electrodului, insa cel mai bine este sa consultati indicatiile de pe cutia electrozilor folositi:
Grosime electrod
Ø2.5
Ø3.2
Ø4.0
Ø5.0
Intensitate electrica
65-90A
110-140A
145-210A
195-260A

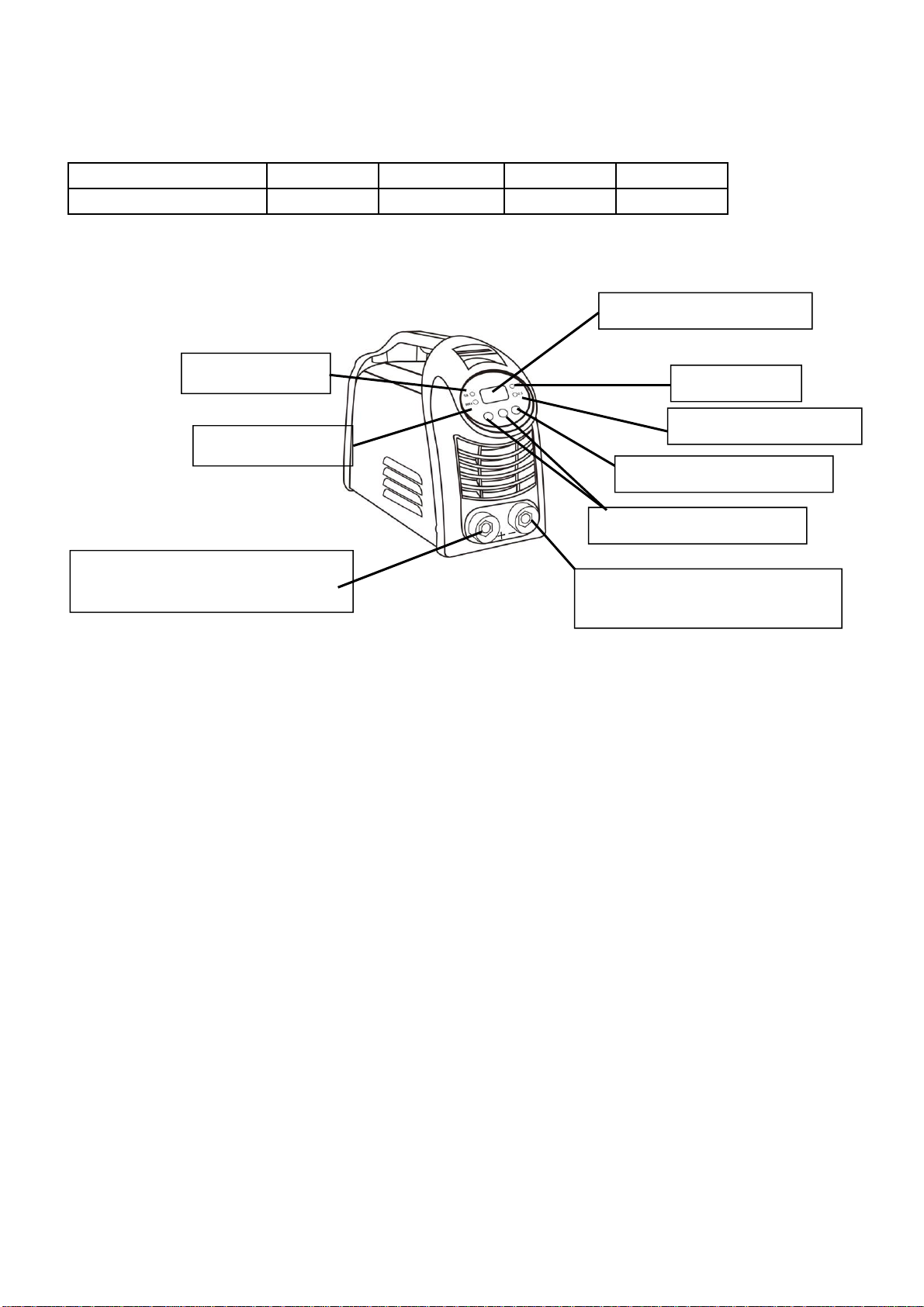

Explicarea panoului frontal
1. Display (afiseaza curentul de sudare selectat);
2. LED functie TIG – Indica faptul ca este selectata functia LIFT TIG
3. LED functie VRD (voltage reduction device) – Reduce tensiunea de mers in gol. Se poate folosi pe
functia LIFT TIG, cat si pe MMA, prin apasarea lunga a butonului “CHOOSE”;
4. LED functie MMA – Indica faptul ca este selectata functia MMA
Borna de legatura a cablului de masa (pentru elecrozi cu invelis rutilic la aceasta borna se poate conecta si
cablul port electrod, deoarece cu acesti electrozi putem suda si in polaritate directa si in polaritate inversa);
5. LED supraincalzire - cand acest led se aprinde ne atentioneaza ca protectia termica a pornit si aparatul
trebuie lasat sa functioneze fara a mai suda pana ledul se stinge;
6. Buton comutare MMA/TIG (CHOOSE) – acest buton va permite comutarea functiilor de sudura;
7. Butoane de reglare a curentului de sudare - cu acestea putem regla curentul de sudare in functie de
diametrul electrodului. Prin apasarea simpla, reglati amperajul amper, cu amper. Prin apasarea lunga pe
butoane, reglati curentul din 10 in 10A;
8. Borna conectare “-” MMA sau Borna conectare cablu masa TIG
9. Borna conectare “+” MMA sau Borna conectare torta Lift TIG

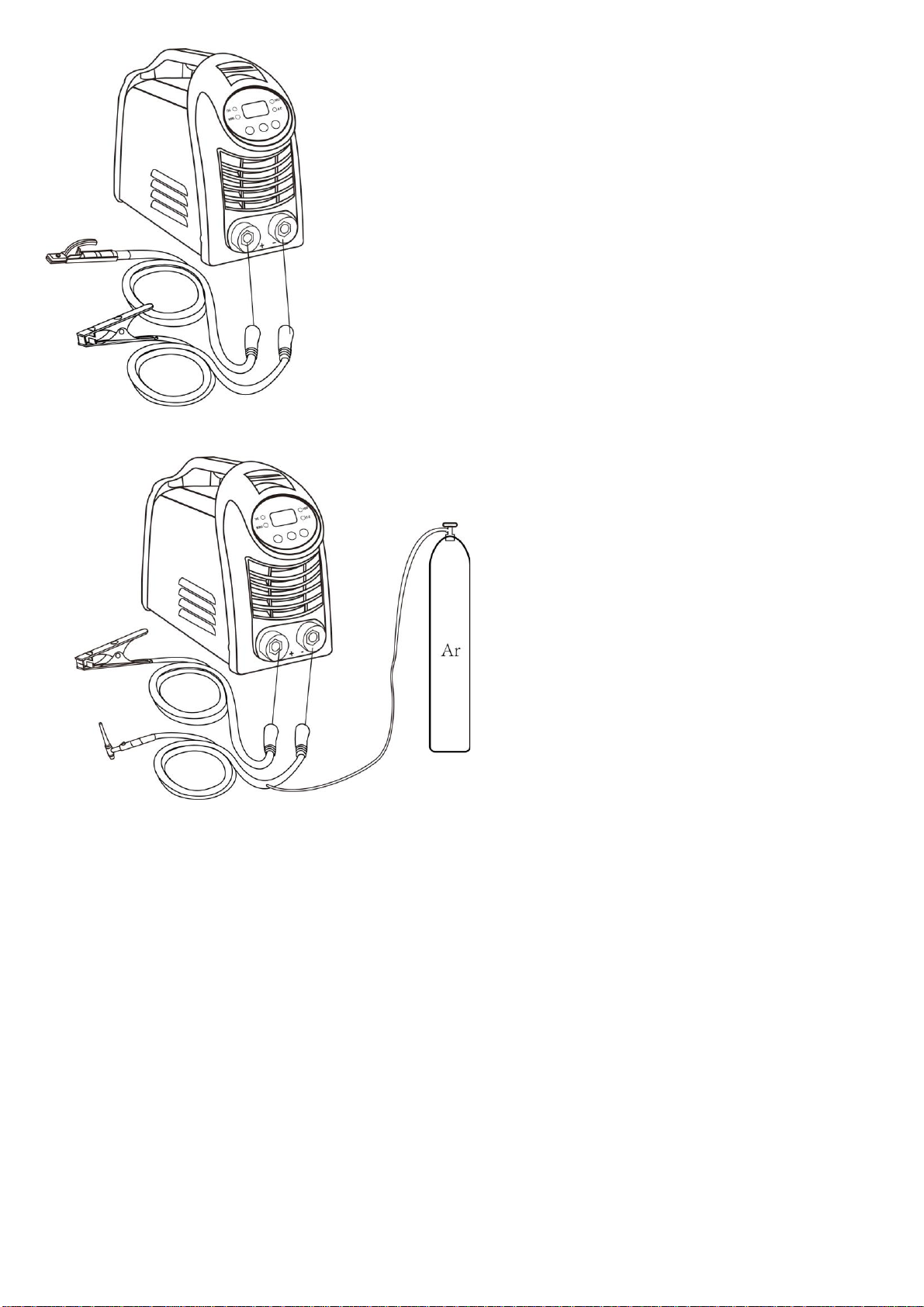

Pentru sudarea MMA
Pasul 1: Cuplati stecherul aparatului la o sursa de alimentare.
Pasul 2: Prindeti electrodul in clestele portelectrod si conectati mufele cablurilor la bornele aparatului.
Pasul 3: Porniti aparatul de la comutatorul “ON/OFF”, selectand pozitia “ON”.
Page 6
6
Pasul 4: Selectati functia MMA
Pasul 5: Aparatul este pregatit pentru efectuarea procesului de sudare.
Pasul 6: Dupa ce ati terminat operatiile de sudare, opriti
alimentarea aparatului de la comutatorul “ON/OFF”, selectand
pozitia “OFF” si decuplati cablurile de sudura.
Pentru sudarea LIFT TIG
Pasul 1: Cuplati stecherul aparatului la o sursa
de alimentare.
Pasul 2: Conectati pistoletul LIFT TIG, la borna
“-” a aparatului
Pasul 3: Porniti aparatul de la comutatorul
“ON/OFF”, selectand pozitia “ON”.
Pasul 4: Selectati functia TIG.
Pasul 5: Deschideti robinetul tubului de argon si
stabiliti debitul de gaz dorit, intre 6-9 l/min.
Pasul 6: Deschideti robinetul de pe pistoletul
LIFT TIG, astfel incat argonul sa treaca prin
duza ceramica.
Pasul 7: Selectati curentul de sudare potrivit, in functie
de grosimea piesei de lucru.
Pasul 8: Aparatul este pregatit pentru efectuarea
procesului de sudare.
Pasul 9: Dupa ce ati terminat operatiile de sudare, inchideti robinetul tubului de argon si opriti alimentarea
aparatului de la comutatorul “ON/OFF”, selectand pozitia “OFF” si decuplati cablurile de sudura.
Masuri preventive de siguranta
1. Mediul inconjurator
1) Invertorul poate sa functioneze intr-un mediu uscat, dar si intr-un mediu unde nivelul de umiditate este
de maxim 90%.
2) Temperatura mediului ambiant trebuie sa fie cuprinsa intre -10°C si +40°C.
3) Evitati sa utilizati si sa expuneti invertorul la soare sau atunci cand ploua.
4) Nu utilizati invertorul in medii de lucru corozive, care au pulberi conductoare sau o concentratie
mare de gaz.
5) Evitati sa sudati cu invertorul in medii unde fluxul de aer este puternic.
Page 7
7
2. Masuri de siguranta
Invertorul este prevazut cu un circuit de protectie impotriva supratensiunii si supraincalzirii. Atunci cand
tensiunea furnizata de reteaua electrica si temperatura echipamentului depasesc limitele standard, invertorul
se va opri automat din functionare.
Pentru a nu produce defectiuni sau distrugerea aparatului in exploatare trebuie sa luati in considerare
urmatoarele:
1) Zona de lucru sa fie ventilata si aerisita adecvat, in mod natural sau fortat.
Invertorul este o unealta cu putere ridicata si cand incepeti sa lucrati cu ea sunt generati curenti puternici iar
intr-un mediu care nu este ventilat va fi nesatisfacator si ingreunat procesul de racire al aparatului.
Asigurati-va ca nu exista obstacole sau alte obiecte in jurul uneltei pe o raza de 0.3m care sa impiedice
ventilarea invertorului. Este importanta ventilarea aparatului pentru a putea opera in conditii de siguranta si
pentru cresterea duratei de exploatare.
2) Nu suprasolicitati invertorul
Operatorul trebuie sa tina seama de durata de exploatare in regim continuu a invertorului. Procesul de
sudare nu poate fi desfasurat in exces, iar utilizarea exagerata a uneltei poate duce la distrugerea ei.
3) Feriti unealta de supratensiune
Circuitul automat de compensare a tensiunii va asigura o tensiune in limitele necesare procesului de sudare.
Daca tensiunea creste peste limita admisa, atunci apare pericolul de distrugere a partilor componente
aparatului, iar operatorul trebuie sa inteleaga aceste situatii si sa ia masurile preventive necesare.
4) Daca depasiti timpul in procesul de sudare, invertorul va inceta sa mai functioneze.
Datorita supraincalzirii, comutatorul de control al temperaturii se afla pe pozitia ,,PORNIT” si ledul indicator
are culoarea rosie.. In acest caz nu este necesar sa scoateti stecher din priza, trebuie doar sa lasati ventilatorul
sa raceasca aparatul fara a mai continua sa sudati. Dupa ce ledul indicator se opreste si temperatura scade la
nivelul standard, atunci puteti utiliza aparatul de sudura.
Factori care pot influenta calitatea sudurii
Modul de instalare al aparatului, materialele care urmeaza sa fie sudate, mediul de lucru, sursa de alimentare
cu energie electrica sunt factorii care pot influenta calitatea procesului de sudare.
Operatorul trebuie sa asigure conditiile necesare pentru obtinerea unei suduri de calitate.
A. Producerea arcului electric este dificila si usor intrerupta
1. Asigurati-va ca electrozii sunt de buna calitate.
2. Daca electrodul nu este uscat, arcul electric va fi instabil si calitatea sudurii este slaba.
3. Daca cablul de alimentare cu energie electrica are o lungime mare, atunci tensiunea va fi mica si va
rugam sa mai scurtati cablul electric.
4. Cablul port electrod si cablul de masa trebuie sa fie intinse pe tot parcursul operatiei de sudare.
5. Asigurati-va ca ati ales polaritatea potrivita pentru electrodul utilizat.
B. Tensiunea electrica nu este stabilizata atunci cand invertorul functioneaza
Aici pot interveni urmatorii factori:
1. Cablul electric de alimentare a fost schimbat si nu este corect dimensionat.
2. Aparitia interferentelor de natura electrica de la cablul electric sau de la alt aparat.
Intretinerea invertorului
1. Indepartati praful prin suflare si curatare cu aer comprimat daca lucrati cu invertorul intr-un mediu cu praf
si poluat, atunci aceasta curatare trebuie sa se faca zilnic.
Page 8
8
2. Aceasta presiune a aerului comprimat introdusa in aparat trebuie sa aiba un mod de distributie uniform
pentru a preveni eventualele daune care se pot produce elementelor componente invertorului.
3. Verificati la intervale regulate de timp circuitul electric si asigurati-va ca acesta este conectat corect si
fisele electrice de conectare sunt prinse corespunzator si bine stranse.
4. Evitati patrunderea apei si a aburilor in interiorul invertorului si daca din intamplare acest lucru s-a produs
atunci uscati aparatul in interior si verificati partea electrica a acestuia.
5. Daca nu utilizati aparatul o perioada mai mare de timp atunci introduceti aparatul intr-o cutie si
depozitati-l intr-un loc uscat.
Verificarea defectiunilor
Nota: inainte de instalarea aparatului de sudare operatorul trebuie sa aiba in vedere problemele
potentiale, electromagnetice din apropiere si trebuie sa cunoasca masurile de siguranta, dar si
modul de exploatare al uneltei electrice.
IGBT-140; IGBT-200 probleme si remedii.
Defectiuni
Remedii
Indicatorul
comutatorului de
tensiune nu se
aprinde, ventilatorul
nu functioneaza si
nu se produce arcul
electric
A. Asigurati-va ca este pornit comutatorul.
B. Asigurati-va ca este conectat cablul de alimentare cu energie
electrica.
C. Asigurati-va ca tensiunea de la retea functioneaza in parametrii (verificati
siguranta generala a tabloului electric)
Ventilatorul
A. Verificati daca componentele sunt bine conectate
functioneaza,
B. Verificati daca conexiunile la terminale sunt intrerupte sau
amperajul este setat
contactul este slab.
corect, dar invertorul
nu produce arcul
electric
Tabelul explicative al simbolurilor
SIMBOL
DENUMIRE
DESTINATIE / EXPLICATII
V
VOLT
TENSIUNE
A
AMPER
INTENSITATE
ON
„ON”
POZITIA ,,DESCHIS”
OFF
,,OFF”
POZITIA ,,INCHIS”
COLECTAREA
INDICA FAPTUL CA ECHIPAMENTUL FACE OBIECTUL
DESEURILOR
UNEI COLECTARI SEPARATE, IN SPATII SPECIAL
AMENAJATE CONFORM HG448/2005
Page 9
9
IMPORTATOR
SC Vladicom Tools SRL
Punct de lucru: Calea Bucuresti, nr 261C, Ciorogarla, Ilfov
www.velt.ro
VELT este marca inregistrata Vladicom Tools SRL
Loading...
