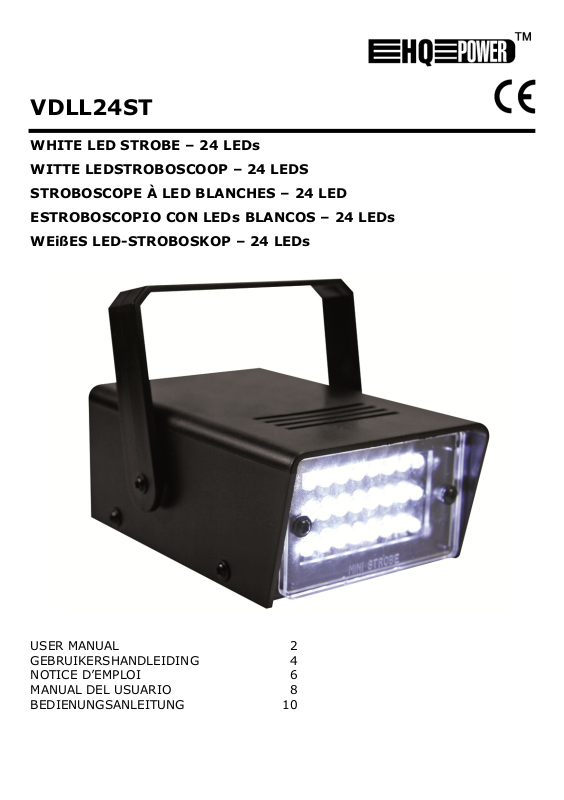

WHITE LED STROBE – 24 LEDs
WITTE LEDSTROBOSCOOP – 24 LEDS
STROBOSCOPE À LED BLANCHES – 24 LED
ESTROBOSCOPIO CON LEDs BLANCOS – 24 LEDs
WEißES LED-STROBOSKOP – 24 LEDs
USER MANUAL 2
GEBRUIKERSHANDLEIDING 4
NOTICE D’EMPLOI 6
MANUAL DEL USUARIO 8
BEDIENUNGSANLEITUNG 10
VDLL24ST
Be very careful during the installation: touching live wires can cause life-threatening
electroshocks.
Do not touch the device during operation as the housing heats up.
Keep this device away from rain and moisture.
Unplug the mains lead before opening the housing.
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
If in doubt, contact your local waste disposal authorities.
Thank you for choosing HQPOWER™! This stroboscope features an adjustable flash rate. Please read the
manual thoroughly before bringing this device into service. If the device was damaged in transit, don't
install or use it and contact your dealer.
For more info concerning this product and the latest version of this manual, please visit our
website www.hqpower.eu.
2. Safety Instructions
Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and
A qualified technician should install and service this device.
Do not switch the device on immediately after it has been exposed to changes in temperature. Protect
This device falls under protection class II. It is therefore essential that the device be earthed. Have a
Make sure that the available voltage does not exceed the voltage stated in the specifications of this
Do not crimp the power cord and protect it against damage. Have an authorised dealer replace it if
Disconnect the device from the mains to clean it or when it is not in use. Handle the power cord by the
Do not look directly at the light source as sensitive people may go into epileptic seizure if they do.
Keep the device away from splashing and dripping liquids. Never put objects filled with liquid on top of
Note that damage caused by user modifications to the device is not covered by the warranty.
Mechanical wear is not covered by warranty.
Keep the device away from children and unauthorised users.
3. General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.
This device is designed for professional use on stage, in discos, theatres, etc. The VDLL24ST should
Lighting effects are not designed for permanent operation: regular operation breaks will prolong their
Do not shake the device. Avoid brute force when installing or operating the device.
Select a location where the device is protected against extreme heat (see “Technical
Use an appropriate safety cable to fix the device (e.g. VDLSC7 or VDLSC8).
This symbol on the device or the package indicates that disposal of the device after its lifecycle
could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal
waste; it should be taken to a specialized company for recycling. This device should be returned
to your distributor or to a local recycling service. Respect the local environmental rules.
the dealer will not accept responsibility for any ensuing defects or problems.
the device against damage by leaving it switched off until it has reached room temperature.
qualified person carry out the electric connection.
manual.
necessary.
plug only.
the device.
only be used indoors with the included power adapter connected to an alternating current of
230VAC ~ 50Hz.
lives.
Specifications”), dust and moisture. Respect a minimum distance of 0.5m between the device’s light
output and any illuminated surface.
Familiarise yourself with the functions of the device before actually using it. Do not allow operation by
unqualified people. Any damage that may occur will most probably be due to unprofessional use of the
device.
Use the original packaging if the device is to be transported.
All modifications of the device are forbidden for safety reasons.
Only use the device for its intended purpose. All other uses may lead to short circuits, burns,
electroshocks, crash, etc. Using the device in an unauthorised way will void the warranty.
4. Mounting the Device
Have the device installed by a qualified person, respecting EN 60598-2-17 and all other applicable
norms.
The carrying construction must be able to support 10 times the weight of the device for 1 hour without
deforming.
The installation must always be secured with a secondary attachment e.g. a safety cable.
Never stand directly below the device when it is being mounted, removed or serviced. Have a qualified
technician check the device once a year and once before you bring it into service.
Install the device in a location with few passers-by that is inaccessible to unauthorised persons.
Overhead mounting requires extensive experience: calculating workload limits, determining the
installation material to be used… Have the material and the device itself checked regularly. Do not
attempt to install the device yourself if you lack these qualifications as improper installation may result
in injuries.
Adjust the desired inclination angle via the mounting bracket and tighten the bracket screws.
Make sure there is no flammable material within a 0.5m radius of the device.
Have a qualified electrician carry out the electric connection.
Connect the device to the mains with the power plug. Do not connect it to a dimming pack.
The installation has to be approved by an expert before the device is taken into service.
5. Use
Switch the device on and off by means of the adapter. Do not operate the
device continuously. Adjust the rate speed by turning the knob on the
backside of the device.
6. Cleaning and Maintenance
1. All screws should be tightened and free of corrosion.
2. The housing, visible parts, mounting supports and the installation location (e.g. ceiling, suspension,
trussing) should not be deformed, modified or tampered with e.g. do not drill extra holes in mounting
supports, do not change the location of the connections.
3. Moving mechanic parts must not show any signs of wear and tear.
4. The electric power supply cables must not show any damage. Have a qualified technician maintain the
device.
5. Disconnect the device from the mains prior to maintenance activities.
6. Wipe the device regularly with a moist, lint-free cloth. Do not use alcohol or solvents.
7. There are no user-serviceable parts.
8. Contact your dealer for spare parts if necessary.
7. Technical Specifications
Power Supply 230V~50Hz, 12VDC/500mA adapter (incl.)
Flash Rate 0~10 flashes/sec
Dimensions 125 x 85 x 55mm
Total Weight 157g
Max. Ambient Temperature 45°C
Max. Housing Temperature 60°C
Use this device with original accessories only. Velleman nv cannot be held responsible in the
event of damage or injury resulted from (incorrect) use of this device. The information in this
manual is subject to change without prior notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All worldwide rights reserved.
No part of this manual or may be copied, reproduced, translated or reduced to any electronic medium or
otherwise without the prior written consent of the copyright holder.
Wees voorzichtig bij de installatie: raak geen kabels aan die onder stroom staan om
dodelijke elektroshocks te vermijden.
Raak het toestel niet aan wanneer het in gebruik is: de behuizing wordt warm.
Bescherm dit toestel tegen regen en vochtigheid.
Verzeker u ervan dat het toestel niet aangesloten is op een stroombron alvorens het te
openen.
GEBRUIKERSHANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.
Dank u voor uw aankoop! Deze stroboscoop heeft een instelbare flitsfrequentie. Lees deze handleiding
grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer
het dan niet en raadpleeg uw dealer.
Voor meer informatie over dit product en de laatste versie van deze handleiding, zie
www.hqpower.eu.
2. Veiligheidsinstructies
De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw
dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband
mee houden.
Laat dit toestel installeren en onderhouden door een geschoolde technicus.
Om beschadiging te vermijden, zet u het toestel best niet aan onmiddellijk nadat het werd blootgesteld
aan temperatuurschommelingen. Wacht tot het toestel op kamertemperatuur gekomen is.
Dit toestel valt onder beschermingsklasse II, wat wil zeggen dat het toestel geaard moet zijn. Een
geschoolde technicus moet de elektrische aansluiting verzorgen.
De beschikbare netspanning mag niet hoger zijn dan de spanning in de specificaties achteraan de
handleiding.
De voedingskabel mag niet omgeplooid of beschadigd zijn. Laat uw dealer zo nodig een nieuwe kabel
plaatsen.
Trek de stekker uit het stopcontact (trek niet aan de kabel!) voordat u het toestel reinigt en als u het
niet gebruikt.
Kijk niet rechtstreeks in de lichtbron. De lichtbron kan bij gevoelige mensen leiden tot een aanval van
epilepsie.
Houd dit toestel uit de buurt van opspattende en druppelende vloeistoffen. Plaats geen objecten gevuld
met vloeistof op het toestel.
Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel vallen niet onder de
garantie.
Mechanische schade valt niet onder de garantie.
Houd dit toestel uit de buurt van kinderen en onbevoegden.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.
Dit toestel is ontworpen voor professioneel gebruik op podia, in disco's, enz. U mag dit toestel enkel
binnenshuis gebruiken door de meegeleverde adapter aan te sluiten op een wisselspanning van
230VAC ~ 50Hz.
Lichteffecten zijn niet ontworpen voor continue werking: regelmatige onderbrekingen doen ze langer
meegaan.
Schud het toestel niet dooreen. Vermijd brute kracht tijdens de installatie en de bediening van dit
toestel.
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt
weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf
terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal
recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.
Installeer het toestel weg van extreme temperaturen (zie “Technische specificaties”), vochtigheid en
stof. Zorg voor een minimumafstand van 0.5m tussen de lichtuitgang van het toestel en het belichte
oppervlak.
Maak het toestel vast met een geschikte veiligheidskabel (bv. VDLSC7 of VDLSC8).
Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Ongeschoolde personen
mogen dit toestel niet gebruiken. Meestal is beschadiging het gevolg van onprofessioneel gebruik.
Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert.
Om veiligheidsredenen mag de gebruiker geen wijzigingen aanbrengen aan het toestel.
Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot
kortsluitingen, brandwonden, elektrische schokken, enz. Bij onoordeelkundig gebruik vervalt de
garantie.
4. Het toestel monteren
Laat een geschoolde technicus dit toestel installeren conform EN 60598-2-17 en andere toepasselijke
normen.
De constructie waaraan het toestel wordt bevestigd, moet gedurende 1 uur 10 x het gewicht van dit
toestel kunnen dragen zonder te vervormen.
Maak het toestel ook vast met een veiligheidskabel.
Sta nooit recht onder het toestel wanneer u het monteert, verwijdert of schoonveegt. Laat het toestel
controleren door een geschoolde technicus voor u het in gebruik neemt en laat het 1 x per jaar volledig
nakijken.
Installeer dit toestel op een plaats waar niemand langs moet lopen, kan neerzitten of het toestel kan
aanraken.
Een degelijke praktijkervaring is vereist voor de plaatsing van dit toestel. U moet de
maximumbelasting van de draagconstructie kunnen berekenen, weten welk constructiemateriaal u kunt
gebruiken en u moet het gebruikte materiaal en het toestel af en toe laten nakijken. Monteer het
toestel niet zelf indien u er geen ervaring mee heeft. Een slechte montage kan leiden tot
verwondingen.
Regel de gewenste invalshoek door middel van de montagebeugel en draai de regelschroeven stevig
aan.
Verwijder alle brandbaar materiaal in een straal van 0.5m rond het toestel.
Een geschoolde elektricien moet het toestel aansluiten.
Sluit het toestel via de stekker aan op het lichtnet. Sluit het niet aan op een dimmerpack.
De installatie moet voor het eerste gebruik gekeurd worden door een expert.
5. Gebruik
Schakel het toestel in en uit aan de hand van de voedingsadapter. Gebruik
het toestel niet ononderbroken. Regel de flitsfrequentie aan de hand van de
knop achteraan het toestel.
6. Reiniging en onderhoud
1. Alle gebruikte schroeven moeten goed zijn aangespannen en mogen geen sporen van roest vertonen.
2. De behuizing, de lenzen, de montagebeugels en de montageplaats (bv. het plafond of het gebinte)
mogen niet vervormd zijn of aangepast worden (geen extra gaten in montagebeugels, aansluitingen
niet verplaatsen, enz.)
3. Mechanisch bewegende delen mogen geen sporen van slijtage vertonen en mogen niet onregelmatig
bewegen.
4. De voedingskabels mogen niet beschadigd zijn. Laat het toestel onderhouden door een geschoolde
technicus.
5. Ontkoppel het toestel van het lichtnet voor u aan onderhoudswerkzaamheden begint.
6. Maak het toestel geregeld schoon met een vochtige, niet pluizende doek. Gebruik geen alcohol of
solvent.
7. De gebruiker mag geen onderdelen vervangen.
8. Bestel eventuele reserveonderdelen bij uw dealer.
Loading...
