Velleman CAMTVI4 User Manual

CAMTVI4

HD TVI VARIFOCAL BULLET CAMERA

HD CILINDRISCHE TVI CAMERA MET VARIFOCALE LENS

CAMÉRA CYLINDRIQUE TVI HD VARIFOCAL

CÁMARA TVI CILÍNDRICA HD CON LENTE VARIFOCAL

ZYLINDRISCHE TVI-HD-KAMERA MIT VARIFOKAL­OBJEKTIV

USER MANUAL 3
GEBRUIKERSHANDLEIDING 10
MODE D'EMPLOI 17
MANUAL DEL USUARIO 24
BEDIENUNGSANLEITUNG 31

CAMTVI4

V. 01 – 12/02/2015 2 ©Velleman nv

CAMTVI4

V. 01 – 12/02/2015 3 ©Velleman nv

USER MANUAL

1. Introduction

To all residents of the European Union
Important environmental information about this product

This symbol on the device or the package indicates that disposal of
the device after its lifecycle could harm the environment. Do not
dispose of the unit (or batteries) as unsorted municipal waste; it
should be taken to a specialized company for recycling. This device
should be returned to your distributor or to a local recycling
service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before
bringing this device into service. If the device was damaged in transit, do
not install or use it and contact your dealer.

2. Safety Instructions

Keep this device away from children and unauthorized users.

This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental capabilities, or
lack of experience and knowledge, unless they have been given
supervision or instruction concerning use of the appliance by a
person responsible for their safety.
Children shall be supervised to ensure that they do not play with
the appliance.

Risk of electroshock when opening the cover. Touching live wires
can cause life-threatening electroshocks. Do not disassemble or open
the housing yourself. Have the device repaired by qualified
personnel.

Do not disassemble or open the cover. There are no user-serviceable
parts inside the device. Refer to an authorized dealer for service
and/or spare parts.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages
of this manual.

Keep this device away from dust and extreme temperatures.

CAMTVI4

V. 01 – 12/02/2015 4 ©Velleman nv

Protect this device from shocks and abuse. Avoid brute force
when operating the device.

 Familiarise yourself with the functions of the device before actually

using it.

 All modifications of the device are forbidden for safety reasons. Damage

caused by user modifications to the device is not covered by the
warranty.

 Only use the device for its intended purpose. Using the device in an

unauthorised way will void the warranty.

 Damage caused by disregard of certain guidelines in this manual is not

covered by the warranty and the dealer will not accept responsibility for
any ensuing defects or problems.

 Due to constant product improvements, the actual product appearance

might differ from the shown images.

 Product images are for illustrative purposes only.
 Do not use this product to violate privacy laws or perform other illegal

activities.

 Do not switch the device on immediately after it has been exposed to

changes in temperature. Protect the device against damage by leaving
it switched off until it has reached room temperature.

 Keep this manual for future reference.

4. Features

This HDCCTV or TVI (High Definition Transport Video Interface) camera is
equipped with a CMOS image sensor. The video image quality is 1080P.
The viewing angle is easy to modify via the motorized varifocal lens. The
WDR (Wide Dynamic Range) function allows optimizing an image with
extreme backlight. An IR-cut filter will filter the IR light, so it cannot
distort the colour image. When it gets dark, the camera automatically
switches to night mode. In night mode, the camera enables the IR LEDs and
disables the IR-cut filter. The Solid Light function gives a better over­exposure prevention (Advanced Smart Light Control).

 weatherproof
 with B/W night vision (IR LEDs)
 1080P video signal
 vandal-proof bracket
 Solid Light: over-exposure prevention via Advanced Smart Light Control
 special functions via On-Screen Display (OSD) set-up menu:

o WDR
o privacy zone
o white balance
o mirror and flip function
o day/night mode

CAMTVI4

V. 01 – 12/02/2015 5 ©Velleman nv

5. Installation

1. Slightly loosen the hex screw on the bracket.

2. Choose your mounting spot. Take the base as a template and drill the

necessary mounting holes. If necessary, drill a hole for routing the
cables. Insert a nylon plug in each hole.

3. Pass the camera cable through the base and fix the bracket using the

included screws. If applicable, pass the cable through the routing hole.

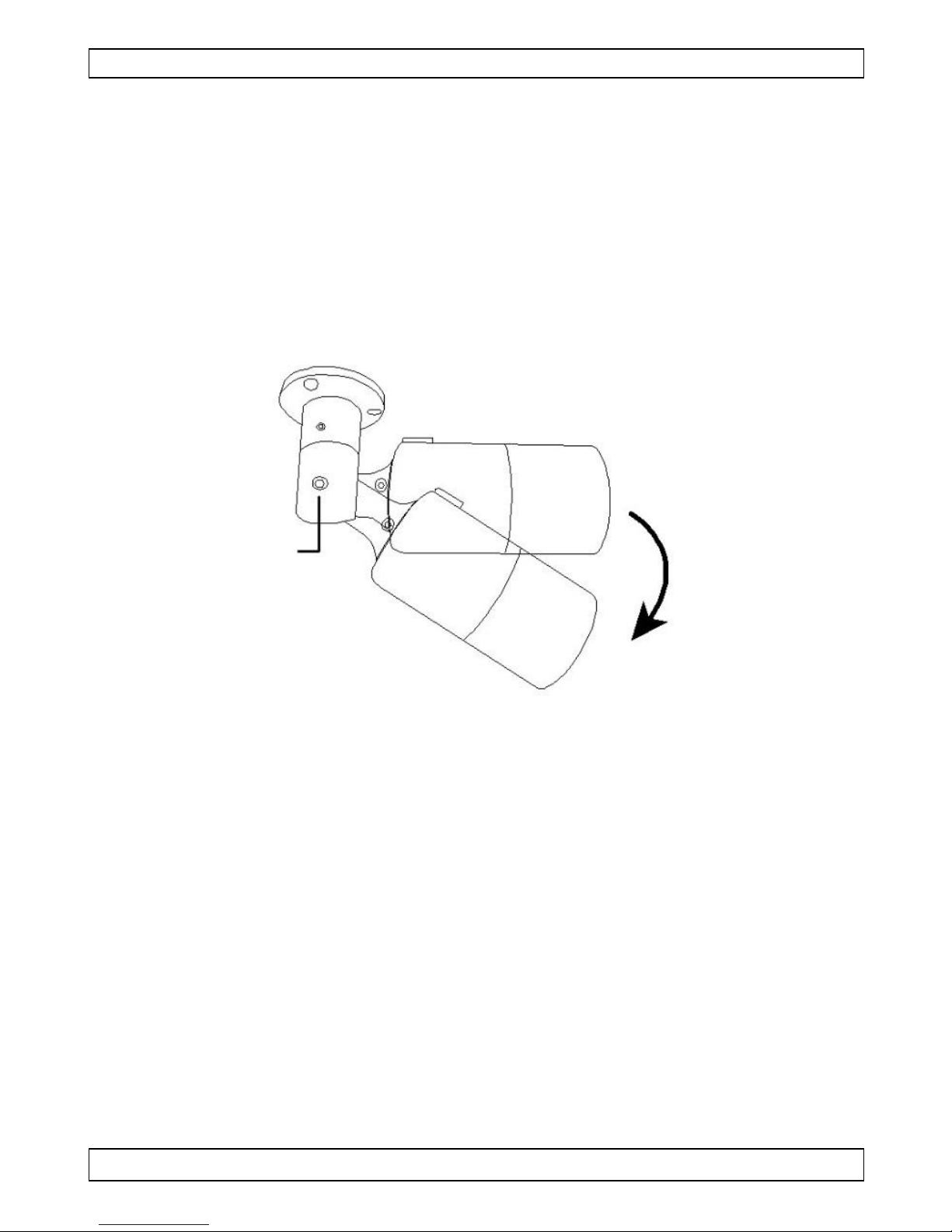

4. Slightly loosen the hex screw, adjust the camera lens and aim it

toward the surveillance area.

5. Tighten the hex screws. Connect and power your camera (see below).

Check the viewing angle on your PC.

6. Connection

1. Connect the power terminal of the camera to a 12 VDC regulated

power supply.

2. Connect the video output of the camera to the video input of your DVR

using a 75 Ω coaxial cable.

CAMTVI4

V. 01 – 12/02/2015 6 ©Velleman nv

Remarks:

 Only use a regulated 12 VDC power adapter. Using any other type will

damage this camera.

 Protect the connectors against moisture by applying some insulating

tape over the connectors.

7. Focal Length and Focal Adjustment

1. On the DVR live view, click the camera’s channel to display it in full

screen.

2. Open the control panel by clicking the camera icon.

zoom in/out max.

click to display the image at its
largest/smallest

zoom in/out

click to zoom in/out

focus near/far

click to adjust the focal distance

manual focus

save your personal settings

auto focus

click to adjust automatically the
focal distance

8. Camera Configuration

1. On the DVR live view, right-click in the screen to display the DVR

menu.

CAMTVI4

V. 01 – 12/02/2015 7 ©Velleman nv

2. Select ADVANCED CONFIG and then DCCS.

ADVANCED CONFIG

CAMERA

CH1

CH2

CH3

CH4

DETECTION

MENU

SETUP

ALERT

NETWORK

DISPLAY

RECORD

DEVICES

DCCS

DEVICE

XXXXX

NOTIFY

CONNECTION

OK

EXIT

3. Select the camera’s channel and click SETUP to enter the camera’s menu.

BRIGHTNESS

manual brightness adjustment

CONTRAST

manual contrast adjustment

HUE

manual hue adjustment

SATURATION

manual saturation adjustment

WHITE BALANCE

manual colour balance adjustment

SHARPNESS

manual sharpness adjustment

SLOW SHUTTER

shutter adjustment

MIRROR

select ON to rotate image horizontally

FLIP

select ON to flip image

DENOISE

noise reduction adjustment for images in
dark environment

EXPOSURE VALUE

exposure level adjustment

WIDE DYNAMIC RANGE

image detail adjustment

FIXED SHUTTER

shutter speed adjustment

FOCUS MODE

focal mode selection

DEFOG

select ON to improve image with foggy
conditions

ANGLE OF VIEW

viewing angle calibration

IR CONTROL

select AUTO to switch on the IR LEDs at
night automatically

IR INTENSITY

enhance projecting distance of the IR LEDs

IR TURN ON LEVEL

light level selection for IR LEDs to switch on

IR EXTEND TIME

set switch-on delay for IR LEDs

RESET DEFAULT

reset to default values

REBOOT THE SYSTEM

reboot the camera

CAMTVI4

V. 01 – 12/02/2015 8 ©Velleman nv

Remark:

 This camera will only work with TVI-compatible DVRs (Velleman

DVRxTx series). Velleman nv does not guarantee this camera will work
with other types of DVRs and can therefore not be held responsible in
this event.

9. Cleaning and Maintenance

The camera does not need any particular maintenance. However, it is
advisable to clean it occasionally to keep it looking like new.

10. Technical Specifications

IP rating

IP66

pick-up element

1/2.8" SONY CMOS image sensor

number of pixels

1936 (H) x 1096 (V)

resolution

1080P

digital signal processor

Techpoint chip

min. illumination

0.1 lux / F1.4 - F2.8

IR LEDs

2x high-power LEDs

IR-cut filter

yes

max. IR projection distance

30 m

S/N ratio

> 48 dB (AGC off)

lens

f2.8 ~ 12 m / F1.4 ~ F2.8

lens angle

horizontal

36°-104°

vertical

20°-56°

diagonal

40°-126°

BLC

yes

WDR

yes

AGC

yes

white balance

automatic / user / push / 8000K / 6000K /
4200K / 3200K

video output

BNC connection - TVI signal

audio

no

power supply

12 VDC

current consumption

max. 500 mA

operating temperature

-20° C to 40° C - RH max. 95 %

CAMTVI4

V. 01 – 12/02/2015 9 ©Velleman nv

dimensions

245 x 86 x 87.6 mm

weight

970 g

Use this device with original accessories only. Velleman nv cannot
be held responsible in the event of damage or injury resulting from
(incorrect) use of this device. For more info concerning this product
and the latest version of this manual, please visit our website
www.velleman.eu. The information in this manual is subject to
change without prior notice.

© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or otherwise
without the prior written consent of the copyright holder.

CAMTVI4

V. 01 – 12/02/2015 10 ©Velleman nv

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle burgers van de Europese Unie
Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het
na zijn levenscyclus wordt weggeworpen, dit toestel schade kan
toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij
een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet
dit toestel naar uw dealer of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel
in gebruik neemt. Werd het toestel beschadigd tijdens het transport,
installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Houd dit toestel buiten het bereik van kinderen en onbevoegden.

Dit toestel is niet geschikt voor gebruik door personen (kinderen
inbegrepen) met verminderde fysieke, zintuiglijke of geestelijke
capaciteiten of gebrek aan ervaring en kennis, tenzij zij onder
toezicht staan of instructie hebben gekregen over het gebruik van
het toestel van een persoon die verantwoordelijk is voor hun
veiligheid.
Houd toezicht op kinderen om te voorkomen dat ze met het
toestel spelen.

Elektrocutiegevaar bij het openen van het toestel. Raak geen
kabels aan die onder stroom staan om dodelijke elektrische
schokken te vermijden. Open de behuizing niet zelf. Laat het
onderhoud van het toestel over aan een geschoolde vakman.

Demonteer of open dit toestel NOOIT. Er zijn geen door de gebruiker
vervangbare onderdelen in dit toestel. Voor onderhoud of
reserveonderdelen, contacteer uw dealer.

CAMTVI4

V. 01 – 12/02/2015 11 ©Velleman nv

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze
handleiding.

Bescherm het toestel tegen stof en extreme temperaturen.

Bescherm het toestel tegen schokken.
Vermijd brute kracht tijdens de bediening van het toestel.

 Leer eerst de functies van het toestel kennen voor u het gaat

gebruiken.

 Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade

door wijzigingen die de gebruiker heeft aangebracht valt niet onder de
garantie.

 Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt

automatisch bij ongeoorloofd gebruik.

 De garantie geldt niet voor schade door het negeren van bepaalde

richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid
afwijzen voor defecten of problemen die hier rechtstreeks verband mee
houden.

 We streven voortdurend naar verbetering van onze producten. Daarom

kan dit product uiterlijk verschillen van de afbeeldingen.

 De afbeeldingen van het product zijn enkel ter illustratie.
 Installeer en gebruik dit toestel NIET voor illegale praktijken en

respecteer ieders privacy.

 Het is beter om het toestel niet onmiddellijk in te schakelen nadat het

werd blootgesteld aan temperatuurschommelingen. Om beschadiging te
vermijden, moet u wachten tot het toestel de kamertemperatuur heeft
bereikt.

 Bewaar deze handleiding voor verdere raadpleging.

4. Eigenschappen

Deze HDCCTV of TVI (High Definition Transport Video Interface) camera is
voorzien van een CMOS-beeldsensor en heeft een videokwaliteit van
1080P. De kijkhoek kan gemakkelijk aangepast worden via de
gemotoriseerde varifocale lens. Met de WDR (Wide Dynamic Range)
functie kunnen beelden met veel achtergrondverlichting geoptimaliseerd
worden. De IR-filter filtert het infraroodlicht zodat er geen vervorming van
de kleuren ontstaat. Wanneer het donker wordt, schakelt de camera
automatisch over op nachtzicht. In nachtmodus worden de IR-leds
geactiveerd en de IR-filter uitgeschakeld. De Solid Light-functie zorgt voor
een verbeterde overbelichtingspreventie (Advanced Smart Light
Control).

CAMTVI4

V. 01 – 12/02/2015 12 ©Velleman nv

 weerbestendig
 met Z/W nachtzicht (IR-leds)
 1080P-videosignaal
 vandaalbestendige montagebeugel
 Solid Light: overbelichtingspreventie via Advanced Smart Light Control
 speciale functies via On-Screen Display (OSD) instelmenu:

o WDR
o privacy zone
o witbalans
o spiegel- en draaifunctie
o dag/nachtmodus

5. Installatie

1. Schroef de zeskantbout op de beugel voorzichtig los.

2. Kies een montageplaats. Gebruik de voet als sjabloon en boor de

nodige montagegaten. Indien nodig, boor een gat om de kabels te
leiden. Plaats een nylon plug in elk gat.

3. Voer de camerakabel door de voet en bevestig de beugel met de

meegeleverde schroeven. Indien nodig, voer de kabel door de
kabeldoorgang.

4. Schroef de zeskantbout voorzichtig los, regel de cameralens en richt

deze op de te bewaken zone.

CAMTVI4

V. 01 – 12/02/2015 13 ©Velleman nv

5. Schroef de zeskantbouten vast. Sluit uw camera aan en schakel deze

in (zie onder). Controleer de kijkhoek op uw pc.

6. Aansluiting

1. Sluit de voedingsaansluiting van de camera aan op een gereguleerde

voedingsadapter van 12 VDC.

2. Sluit de video-uitgang van de camera aan op de video-ingang van uw

DVR met een 75 Ωcoaxiale kabel.

Opmerkingen:

 Gebruik enkel een gereguleerde voedingsadapter van 12 VDC. Het

gebruik van een ander type kan de camera beschadigen.

 Bescherm de aansluitingen tegen vochtigheid door wat isolatietape over

de aansluitingen aan te brengen.

7. Brandpuntsafstand en beeldscherpte instellen

1. Op de DVR live-weergave, klik op het camerakanaal om het beeld weer

te geven over het volledige scherm.

2. Open het controlepaneel door op de camera en de beeldpictogrammen

te klikken.

zoom in/out max.

klik voor een beeldweergave in het
grootste/kleinste beeldformaat

zoom in/out

klik om in-/uit te zoomen

focus near/far

klik om de brandpuntsafstand in te
stellen

manual focus

uw persoonlijke instellingen opslaan

auto focus

klik om de brandpuntsafstand
automatisch in te stellen.

CAMTVI4

V. 01 – 12/02/2015 14 ©Velleman nv

8. Camera configureren

1. Op de DVR live-weergave, klik met de rechtermuisknop om het DVR-

menu weer te geven.

2. Selecteer ADVANCED CONFIG en daarna DCCS.

ADVANCED CONFIG

CAMERA

CH1

CH2

CH3

CH4

DETECTION

MENU

SETUP

ALERT

NETWORK

DISPLAY

RECORD

DEVICES

DCCS

DEVICE

XXXXX

NOTIFY

CONNECTION

OK

EXIT

3. Selecteer het camerakanaal en klik op SETUP om het menu weer te geven.

BRIGHTNESS

helderheid handmatig instellen

CONTRAST

contrast handmatig instellen

HUE

kleurtoon handmatig instellen

SATURATION

verzadiging handmatig instellen

WHITE BALANCE

kleurbalans handmatig instellen

SHARPNESS

beeldscherpte handmatig instellen

SLOW SHUTTER

sluiter instellen

MIRROR

selecteer ON om het beeld horizontaal te
draaien

FLIP

selecteer FLIP om het beeld te spiegelen

DENOISE

ruisonderdrukking instellen voor beelden in
een donkere omgeving

EXPOSURE VALUE

belichtingsniveau instellen

WIDE DYNAMIC RANGE

beeldnauwkeurigheid instellen

FIXED SHUTTER

sluitertijd instellen

FOCUS MODE

scherpstelmodus selecteren

DEFOG

selecteer ON om onscherpe beelden te
verbeteren

ANGLE OF VIEW

kijkhoek kalibreren

IR CONTROL

selecteer AUTO om de IR-leds 's nachts
automatisch in te schakelen

CAMTVI4

V. 01 – 12/02/2015 15 ©Velleman nv

IR INTENSITY

IR-projectie-afstand verbeteren

IR TURN ON LEVEL

verlichtingsniveau selecteren voor het
inschakelen van IR-leds

IR EXTEND TIME

inschakelvertraging voor IR-leds instellen

RESET DEFAULT

de standaardwaarden terugzetten

REBOOT THE SYSTEM

de camera herstarten

Opmerking:

 Deze camera werkt enkel met TVI-compatibele DVR's (Velleman

DVRxTx reeksen). Velleman nv biedt geen absolute zekerheid dat deze
camera functioneert met een ander type DVR en kan hierdoor niet
aansprakelijk worden gesteld in dit geval.

9. Reiniging en Onderhoud

De camera vereist geen bijzonder onderhoud. Het is echter aan te raden om
de camera regelmatig te reinigen om ze er als nieuw te laten uitzien.

10. Technische specificaties

IP-norm

IP66

opneemelement

1/2,8" Sony Exmor CMOS-kleurencamera

aantal pixels

1936 (H) x 1096 (V)

resolutie

1080P

digitale signaalprocessor

Techpoint chip

min. verlichting

0.1 lux / F1.4 - F2.8

IR-leds

2x hoogvermogenleds

IR-sperfilter

ja

max. IR-bereik

30 m

S/R-verhouding

> 48 dB (AGC uit)

lens

f2.8 ~ 12 m / F1.4 ~ F2.8

lenshoek

horizontaal

36°-104°

verticaal

20°-56°

diagonaal

40°-126°

BLC

ja

WDR

ja

AGC

ja

witbalans

automatisch / gebruiker / push / 8000K /
6000K / 4200K

video-uitgang

BNC-aansluiting - TVI-signaal

geluid

nee

voeding

12 VDC

stroomverbruik

max. 500 mA

CAMTVI4

V. 01 – 12/02/2015 16 ©Velleman nv

werktemperatuur

-20° C tot 40° C - RH max. 95 %

afmetingen

245 x 86 x 87.6 mm

gewicht

970 g

Gebruik dit toestel enkel met originele accessoires. Velleman nv is
niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik
van dit toestel. Voor meer informatie over dit product en de laatste
versie van deze handleiding, zie www.velleman.eu. De informatie in
deze handleiding kan te allen tijde worden gewijzigd zonder
voorafgaande kennisgeving.

© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding. Alle
wereldwijde rechten voorbehouden. Het is niet toegestaan om deze

handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te
bewerken en op te slaan op een elektronisch medium zonder voorafgaande
schriftelijke toestemming van de rechthebbende.

CAMTVI4

V. 01 – 12/02/2015 17 ©Velleman nv

MODE D'EMPLOI

1. Introduction

Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l’élimination
d’un appareil en fin de vie peut polluer l'environnement. Ne pas

jeter un appareil électrique ou électronique (et des piles
éventuelles) parmi les déchets municipaux non sujets au tri
sélectif ; une déchetterie traitera l’appareil en question. Renvoyer

l'appareil à votre fournisseur ou à un service de recyclage local. Il
convient de respecter la réglementation locale relative à la protection de
l’environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire attentivement le présent mode

d'emploi avant la mise en service de l’appareil. Si l’appareil a été
endommagé pendant le transport, ne pas l’installer et consulter votre

revendeur.

2. Consignes de sécurité

Garder le dispositif hors de la portée des enfants et des personnes
non autorisées.

Cet appareil ne convient pas aux personnes (y compris enfants)
qui possèdent des capacités physiques, sensorielles ou mentales

réduites, ou manquent d’expérience et de connaissances, sauf si

elles ont reçu une supervision ou des instructions concernant
l’utilisation de l’appareil de la part d’une personne responsable de
leur sécurité.

Surveiller les enfants pour s’assurer qu’ils ne jouent pas avec
l’appareil.

Risque d’électrocution lors de l’ouverture du boîtier. Toucher un
câble sous tension peut causer des électrochocs mortels. Ne jamais
démonter ou ouvrir le boîtier soi-même. Confier la réparation de
l'appareil à du personnel qualifié.

NE JAMAIS désassembler ou ouvrir le boîtier. Il n’y a aucune pièce

réparable par l’utilisateur. Commander des pièces de rechange

éventuelles chez votre revendeur.

CAMTVI4

V. 01 – 12/02/2015 18 ©Velleman nv

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce
mode d'emploi.

Protéger contre la poussière et les températures extrêmes.

Protéger l’appareil des chocs et de l'abus.
Traiter l'appareil avec circonspection pendant l’opération.

 Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
 Toute modification est interdite pour des raisons de sécurité. Les

dommages occasionnés par des modifications par le client ne tombent
pas sous la garantie.

 N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule

d'office la garantie.

 La garantie ne s’applique pas aux dommages survenus en négligeant

certaines directives de cette notice et votre revendeur déclinera toute
responsabilité pour les problèmes et les défauts qui en résultent.

 Dans le souci d'une amélioration constante de nos produits, l'apparence

du produit peut différer légèrement des images affichées.

 Les images des produits sont à titre indicatif seulement.
 Installer et utiliser l'appareil en respectant la législation et la vie privée

des tiers.

 Ne pas brancher immédiatement l’appareil après exposition à des

variations de température. Afin d’éviter des dommages, attendre
jusqu’à ce que l’appareil ait atteint la température ambiante.

 Garder ce mode d'emploi pour toute référence ultérieure.

4. Caractéristiques

Cette caméra HDCCTV ou TVI (High Definition Transport Video Interface)
dispose d'un capteur d'image CMOS et d'une qualité vidéo de 1080P.
L'angle de vue est facile à modifier via l'objectif varifocal motorisé. La
fonction WDR (Wide Dynamic Range) permet d'optimaliser des images
extrêmement rétroéclairées. Le filtre IR élimine les rayons IR afin d'éviter
la distorsion des images de couleur. Quand il fait sombre, la caméra passe
automatiquement en mode nuit. En mode nuit, la caméra allume les LEDs IR
et désactive le filtre IR. La fonction Solid Light offre une prévention de
surexposition supérieure (Advanced Smart Light Control).

 résistante aux intempéries
 avec vision nocturne N/B (LEDs IR)
 signal vidéo de 1080P
 support de caméra antivandalisme

CAMTVI4

V. 01 – 12/02/2015 19 ©Velleman nv

 fonction Solid Light : prévention de surexposition supérieure via

Advanced Smart Light Control

 fonctions spéciales depuis menu à l'écran (OSD) :

o WDR
o zone privée
o balance des blancs
o fonction miroir et tourner
o mode jour/nuit

5. Installation

1. Desserrer légèrement la vis hex du support.

2. Choisir l'emplacement de montage. Utiliser la base comme gabarit et

percer les trous de montage nécessaires. Si nécessaire, percer un trou
pour le passage des câbles. Insérer une cheville en nylon dans chaque
trou.

3. Faire passer le câble de la caméra par la base et fixer le support avec

les vis livrées. Si nécessaire, faire passer le câble par le trou de
passage.

4. Desserrer légèrement la vis hex, ajuster l'objectif de la caméra et

pointer vers la zone de surveillance.

CAMTVI4

V. 01 – 12/02/2015 20 ©Velleman nv

5. Serrer les vis hex. Connecter et allumer la caméra (voir ci-dessous).

Vérifier l'angle de vue sur votre PC.

6. Connexion

1. Connecter la borne d'alimentation de la caméra à une alimentation

régulée de 12 VCC.

2. Connecter la sortie vidéo de la caméra à l'entrée vidéo de votre DVR

avec un câble coaxial de 75 Ω.

Remarques :

 Utiliser uniquement un adaptateur réseau régulé de 12 VCC. L'usage

d'un autre type peut endommager la caméra.

 Protéger les connecteurs contre l'humidité en appliquant du ruban

adhésif isolant sur les connecteurs.

7. Ajuster la distance focale et la focalisation

1. Sur l'affichage direct du DVR, cliquer sur le canal de la caméra pour un

affichage en plein écran.

2. Ouvrir le panneau de contrôle en cliquant sur la caméra et les icônes

de panneau.

zoom in/out max.

cliquer pour afficher l'image à son
maximum/minimum

zoom in/out

cliquer pour faire un zoom
avant/arrière

focus near/far

cliquer pour ajuster la distance
focale

manual focus

sauvegarder vos réglages
personnels

auto focus

cliquer pour ajuster manuellement
la distance focale

CAMTVI4

V. 01 – 12/02/2015 21 ©Velleman nv

8. Configurer la caméra

1. Sur l'affichage direct du DVR, cliquer avec le bouton droit de la souris

pour afficher le menu DVR.

2. Sélectionner ADVANCED CONFIG et ensuite DCCS.

ADVANCED CONFIG

CAMERA

CH1

CH2

CH3

CH4

DETECTION

MENU

SETUP

ALERT

NETWORK

DISPLAY

RECORD

DEVICES

DCCS

DEVICE

XXXXX

NOTIFY

CONNECTION

OK

EXIT

3. Sélectionner le canal de la caméra et cliquer sur SETUP pour accéder au

menu de la caméra.

BRIGHTNESS

réglage manuel de luminosité

CONTRAST

réglage manuel de contraste

HUE

réglage manuel de teinte

SATURATION

réglage manuel de saturation

WHITE BALANCE

réglage manuel de balance des couleurs

SHARPNESS

réglage manuel de netteté

SLOW SHUTTER

réglage d'obturateur

MIRROR

sélectionner ON pour faire tourner l'image
horizontalement

FLIP

sélectionner ON pour faire pivoter l'image

DENOISE

réglage de la réduction du bruit pour des
images dans un environnement sombre

EXPOSURE VALUE

réglage de niveau d'exposition

WIDE DYNAMIC RANGE

réglage des détails de l'image

FIXED SHUTTER

réglage de vitesse d'obturateur

FOCUS MODE

sélection du mode de focalisation

DEFOG

sélectionner ON pour améliorer l'image
brumeuse

ANGLE OF VIEW

étalonnage d'angle de vue

CAMTVI4

V. 01 – 12/02/2015 22 ©Velleman nv

IR CONTROL

sélectionner AUTO pour allumer
automatiquement les LEDs IR durant la nuit

IR INTENSITY

améliorer la distance de projection des LEDs
IR

IR TURN ON LEVEL

sélectionner le niveau d'éclairage pour
l'allumage des LEDs IR

IR EXTEND TIME

régler la temporisation des LEDs IR

RESET DEFAULT

rétablir les valeurs par défaut

REBOOT THE SYSTEM

redémarrer la caméra

Remarque :

 La caméra ne fonctionne qu'avec des DVR compatibles avec TVI (séries

Velleman DVRxTx. La SA Velleman ne garantit pas que la caméra
fonctionnera avec un autre type de DVR et ne peut être tenu
responsable dans ce cas.

9. Nettoyage et Entretien

La caméra ne nécessite aucun maintien particulier. Toutefois, il est conseillé
de nettoyer la caméra régulièrement pour la garder comme neuve.

10. Spécifications Techniques

Indice IP

IP66

élément d'enregistrement

capteur CMOS Exmor 1/2,8" de Sony

nombre de pixels

1936 (H) x 1096 (V)

Résolution

1080P

processeur de signal
numérique

Techpoint chip
éclairage min.

0.1 lux / F1.4 - F2.8

LEDs IR

2x LEDs haute puissance

filtre IR

oui

portée IR max.

30 m

rapport S/B

> 48 dB (AGC éteint)

objectif

f2.8 ~ 12 m / F1.4 ~ F2.8

angle d'objectif

horizontal

36°-104°

vertical

20°-56°

diagonal

40°-126°

BLC

oui

WDR

oui

AGC

oui

balance des blancs

automatique / utilisateur / push / 8000K /
6000K / 4200K / 3200K

sortie vidéo

connexion BNC - signal TVI

CAMTVI4

V. 01 – 12/02/2015 23 ©Velleman nv

audio

non

alimentation

12 VCC

consommation de courant

max. 500 mA

température de service

de -20° C à 40° C - RH max. 95 %

dimensions

245 x 86 x 87.6 mm

poids

970 g

N’employer cet appareil qu’avec des accessoires d’origine. La SA

Velleman ne peut, dans la mesure conforme au droit applicable être
tenue responsable des dommages ou lésions (directs ou indirects)

pouvant résulter de l’utilisation de cet appareil. Pour plus

d'informations concernant cet article et la dernière version de ce
mode d'emploi, consulter notre site www.velleman.eu. Toutes les
informations présentées dans ce mode d'emploi peuvent être
modifiées sans notification préalable.

© DROITS D’AUTEUR
SA Velleman est l’ayant droit des droits d’auteur de ce mode

d'emploi. Tous droits mondiaux réservés. Toute reproduction,
traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode
d'emploi par quelque procédé ou sur tout support électronique que ce soit
est interdite sans l’accord préalable écrit de l’ayant droit.

CAMTVI4

V. 01 – 12/02/2015 24 ©Velleman nv

MANUAL DEL USUARIO

1. Introducción

A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a
este producto

Este símbolo en este aparato o el embalaje indica que, si tira las
muestras inservibles, podrían dañar el medio ambiente. No tire
este aparato (ni las pilas, si las hubiera) en la basura doméstica;
debe ir a una empresa especializada en reciclaje. Este dispositivo
debe ser devuelto a su distribuidor o a la unidad de reciclaje local.
Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales de eliminación
de residuos.

Gracias por elegir Velleman! Lea atentamente las instrucciones del manual
antes de usar el aparato. Si el dispositivo fue dañado en el transporte no lo
instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Mantenga el aparato lejos del alcance de personas no capacitadas
y niños.

Este aparato no es apto para personas (niños incl.) con
capacidades físicas, sensoriales o mentales reducidas ni personas
con una falta de experiencia y conocimientos del producto, salvo
si están bajo la vigilancia de una persona que pueda garantizar la
seguridad.
Para proteger a los niños de los peligros de los aparatos eléctricos,
nunca los deje solos con el aparato sin supervisión.

Riesgo de descargas eléctricas al abrir la caja. Puede sufrir una
peligrosa descarga eléctrica al tocar un cable conectado a la red
eléctrica No intente abrir ni reparar el aparato usted mismo. La
reparación debe llevarla a cabo un técnico cualificado.

NUNCA desmonte ni abra la caja. El usuario no habrá de efectuar el
mantenimiento de ninguna pieza. Contacte con su distribuidor si
necesita piezas de recambio.

3. Normas generales

Consulte la Garantía de Servicio y Calidad Velleman® en las últimas
páginas de este manual.

CAMTVI4

V. 01 – 12/02/2015 25 ©Velleman nv

No exponga este equipo a polvo ni temperaturas extremas.

Proteja el aparato contra choques y golpes. Evite usar excesiva
fuerza durante el manejo.

 Familiarícese con el funcionamiento del aparato antes de utilizarlo.
 Por razones de seguridad, las modificaciones no autorizadas del aparato

están prohibidas. Los daños causados por modificaciones no
autorizadas, no están cubiertos por la garantía.

 Utilice sólo el aparato para las aplicaciones descritas en este manual. Su

uso incorrecto anula la garantía completamente.

 Los daños causados por descuido de las instrucciones de seguridad de

este manual invalidarán su garantía y su distribuidor no será
responsable de ningún daño u otros problemas resultantes.

 Debido a las continuas mejoras, el producto podría diferir del de las

imágenes.

 Las imágenes son meramente ilustrativas.
 Instale y utilice la cámara al respetar la legislación et la vida privada de

terceros.

 No conecte el aparato si ha estado expuesto a grandes cambios de

temperatura. Espere hasta que el aparato llegue a la temperatura
ambiente.

 Guarde este manual del usuario para cuando necesite consultarlo.

4. Características

Esta cámara HDCCTV o TVI (Interface de Transporte de Video de Alta
Definición) está equipada con un sensor de imagen CMOS de Sony. La
calidad de imagen de vídeo es 1080p. El ángulo de visión es fácil de
modificar a través de la lente varifocal motorizada. La función WDR (Wide
Dynamic Range) permite optimizar una imagen con luz de fondo extrema.
Filtra la luz infrarroja de tal modo que no distorsione los colores de las
imágenes. De noche, la cámara cambia automáticamente al modo

nocturno desactivando el filtro de paso IR y activando los LEDs IR.
La función Luz Sólida ofrece una mejor prevención de la sobreexposición
(Advanced Smart Light Control).

 resistente a la intemperie
 con visión nocturna B/N (LED IR)
 Señal de video 1080P
 soporte de cámara antivandalismo
 Luz sólida: prevención de la exposición excesiva a través del Advanced

Smart Light Control (control de luz inteligente avanzado)

CAMTVI4

V. 01 – 12/02/2015 26 ©Velleman nv

 funciones especiales por OSD:

o WDR
o zona de privacidad
o balance de blancos
o función espejo/volteo
o modo día/noche

5. Instalación

1. Afloje ligeramente el tornillo hexagonal del soporte.

2. Elija su punto de montaje. Tome la base como plantilla y perfore los

orificios de montaje necesarios. Si es necesario, perfore un agujero de
paso de los cables. Introduzca un taco de nylon (P) en cada agujero.

3. Pase el cable de la cámara a través de la base y fije el soporte con los

tornillos incluidos. Si es aplicable, pase el cable a través del orificio de
enrutamiento.

4. Afloje ligeramente el tornillo hexagonal, ajuste la lente de la cámara y

apúntela hacia la área de vigilancia.

CAMTVI4

V. 01 – 12/02/2015 27 ©Velleman nv

5. Apriete los tornillos hexagonales. Conecte y encienda la cámara (ver

más abajo). Compruebe el ángulo de visión en su PC.

6. Conexión

1. Conecte el terminal de alimentación de la cámara a una fuente de

alimentación regulada de 12 VCC.

2. Conecte la salida de vídeo de la cámara a la entrada de vídeo de su

DVR utilizando un cable coaxial de 75 Ω .

Observaciones:

 Sólo use un adaptador de corriente 12 V CC regulado. Usar cualquier

otro tipo puede dañar la cámara.

 Proteja los conectores de la humedad mediante la aplicación de un poco

de cinta aislante en los conectores.

7. Distancia Focal y Ajuste Focal

1. En la imagen en directo del DVR, haga clic en el canal de la cámara

para que aparezca en pantalla completa.

2. Abra el panel de control haciendo clic en el icono de la cámara.

ampliar/disminuir

max.

haga clic para mostrar la imagen en
el tamaño más grande / más
pequeño

ampliar/disminuir

haga clic para ampliar/disminuir

enfoque cerca /

lejos

haga clic para ajustar la distancia
focal

foco manual

guardar sus ajustes personales

enfoque

automático

haga clic para ajustar
automáticamente la distancia focal

8. Configuración de la Cámara

1. En la imagen en directo del DVR, haga clic con el botón derecho en la

pantalla para mostrar el menú DVR.

CAMTVI4

V. 01 – 12/02/2015 28 ©Velleman nv

2. Seleccione CONFIGURACIÓN AVANZADA y luego DCCS.

ADVANCED CONFIG

CAMERA

CH1

CH2

CH3

CH4

DETECTION

MENU

SETUP

ALERT

NETWORK

DISPLAY

RECORD

DEVICES

DCCS

APARATO

XXXXX

NOTIFY

CONEXIÓN

OK

EXIT

3. Seleccione el canal de la cámara y haga clic en CONFIGURACIÓN para

entrar en el menú de la cámara.

BRILLO

ajuste mnaual del brillo

CONTRAST

ajuste manual del contraste

HUE

ajuste manual de la matiz

SATURATION

ajuste manual de la saturación

BALANCE DE BLANCOS

ajuste manual del balance de color

SHARPNESS

ajuste manual de la nitidez

SLOW SHUTTER

ajuste del obturador

ESPEJO

seleccione ON para rotar la imagen en
sentido horizontal

FLIP

seleccione ON para voltear la imagen

DENOISE

ajustar la reducción de ruido para imágenes
en ambientes oscuros

EXPOSURE VALUE

ajuste del nivel de exposición

WIDE DYNAMIC RANGE

ajuste de los detalles de la imagen

FIXED SHUTTER

ajuste de la velocidad de obturación

FOCUS MODE

selección del modo focal

DEFOG

seleccionar ON para mejorar la imagen con
condiciones de niebla

ANGLE OF VIEW

calibración del ángulo de visión

IR CONTROL

seleccionar AUTO para encender los LEDs IR
por la noche de forma automática

IR EXTEND TIME

mejorar la distancia de proyección de los
LEDs IR

CAMTVI4

V. 01 – 12/02/2015 29 ©Velleman nv

IR EXTEND TIME

selección del nivel de luz de LEDs IR para
encender

IR EXTEND TIME

configurar el retardo de conexión de los LEDs
IR

RESET DEFAULT

restablecer los valores por defecto

REBOOT THE SYSTEM

reinicializar la cámara

Observación:

 Esta cámara sólo funciona con DVR compatibles con TVI (Velleman

serie DVRxTx). La Velleman nv no garantiza que esta cámara trabajará
con otros tipos de DVRs y, por tanto, no se hace responsable en este
acontecimiento.

9. Limpieza y Mantenimiento

El CAMTVI4 no necesita mantenimiento especial. Sin embargo, es
recomendable limpiarlo de vez en cuando para mantener su aspecto como
nuevo.

10. Especificaciones Técnicas

grado de protección IP

IP66

elemento de imagen

CMOS Sony Exmor a color de 1/2,8"

número de píxeles

1936 (H) x 1096 (V)

resolución

1080P

procesador de señal digital

chip Techpoint

iluminación mínima

0.1 lux / F1.4 - F2.8

LEDs IR

2 LED de alta potencia

Filtro de corte IR

sí

máx. alcance IR máx.

30 m

relación señal/ruido

> 48 dB (AGC desactivado)

óptica

f2.8 ~ 12 m / F1.4 ~ F2.8

ángulo de visión

horizontal

36°-104°

vertical

20°-56°

diagonal

40°-126°

BLC

sí

WDR

sí

AGC

sí

balance de blancos

automatic / user / push / 8000K / 6000K /
4200K / 3200K

salida de vídeo

Conexión BNC - señal TVI

audio

no

alimentación

12 VDC

consumo de corriente

max. 500 mA

CAMTVI4

V. 01 – 12/02/2015 30 ©Velleman nv

temperatura de
funcionamiento

de -20° C a 40° C - RH máx. 95 %
dimensiones

245 x 86 x 87.6 mm

peso

970 g

Utilice este aparato sólo con los accesorios originales. Velleman NV
no será responsable de daños ni lesiones causados por un uso
(indebido) de este aparato. Para más información sobre este
producto y la versión más reciente de este manual del usuario, visite
nuestra página www.velleman.eu. Se pueden modificar las
especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR
Los derechos de autor de este manual son propiedad de Velleman
nv. Todos los derechos mundiales reservados. Ninguna parte de este

manual puede ser copiada, reproducida, traducida o reducida por cualquier
medio electrónico o de otra manera sin el consentimiento previo por escrito
del titular de los derechos de autor.

CAMTVI4

V. 01 – 12/02/2015 31 ©Velleman nv

BEDIENUNGSANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union
Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass

die Entsorgung dieses Produktes nach seinem Lebenszyklus der

Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder

verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit

oder verwendeten Batterien müssen von einer spezialisierten Firma

zwecks Recycling entsorgt werden. Diese Einheit muss an den
Händler oder ein örtliches Recycling-Unternehmen retourniert werden.
Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien
an Ihre örtliche Behörde.

Danke, dass Sie Velleman gewählt haben! Lesen Sie diese
Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie,
ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das
Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern.

Dieses Gerät ist nicht für Personen mit körperlich, sensorisch oder
geistig eingeschränkten Fähigkeiten, oder für unerfahrene und
unwissende Personen geeignet, es sei denn, diese wurden von
einer schutzbefohlenen Person in Bezug auf den Gebrauch des
Geräts beaufsichtigt oder angeleitet.
Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
Lassen Sie in Anwesenheit von Kindern besondere Vorsicht
walten.

Stromschlaggefahr beim Öffnen des Gehäuses. Das Berühren von
unter Spannung stehenden Leitungen könnte zu lebensgefährlichen
elektrischen Schlägen führen. Versuchen Sie nie, selbst das Gerät zu
öffnen oder demontieren. Die Reparation darf nur von einer
Fachkraft durchgeführt werden.

Demontieren oder öffnen Sie das Gerät NIE. Es gibt keine zu
wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem
Fachhändler.

CAMTVI4

V. 01 – 12/02/2015 32 ©Velleman nv

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser
Bedienungsanleitung.

Schützen Sie das Gerät vor Staub und extremen
Temperaturen.

Vermeiden Sie Erschütterungen
. Wenden Sie bei der Bedienung keine Gewalt an.

 Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen

Funktionen vertraut gemacht haben.

 Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.

Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der
Garantieanspruch.

 Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser

Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt
der Garantieanspruch.

 Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung

verursacht werden, erlischt der Garantieanspruch. Für daraus
resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

 Durch ständige Verbesserungen, kann das Produkt von den Abbildungen

abweichen.

 Die Abbildungen dienen nur zur Illustration.
 Installieren und verwenden Sie das Gerät nicht für illegale Praktiken und

beachten Sie die Intimsphäre aller.

 Das Gerät bei Temperaturschwankungen nicht sofort einschalten.

Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet
lassen bis es die Zimmertemperatur erreicht hat.

 Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme

auf.

4. Eigenschaften

Diese HDCCTV- oder TVI (High-Definition Transport Video Interface) ­Kamera ist mit einem Sony CMOS-Bildsensor ausgestattet. Die
Videoqualität ist 1080P. Der Blickwinkel ist einfach zu ändern über das
motorisierte Varioobjektiv. Die WDR (Wide Dynamic Range) Funktion
ermöglicht die Optimierung eines Bildes mit extremem Gegenlicht. Dieser IR

-Sperrfilter filtert das IR-Licht heraus, sodass die Farben der Bilder so
wiedergegeben werden, wie das menschliche Auge sie sieht. Nachts
wechselt die Kamera automatisch in den Nachtbetrieb um, Im Nachtmodus
ermöglicht die Kamera die IR-LEDs und deaktiviert den IR-Sperrfilter. Die

Solid Light Funktion liefert eine bessere Überbelichtungsprävention
(Advanced Smart Light Control).

CAMTVI4

V. 01 – 12/02/2015 33 ©Velleman nv

 wetterfest
 mit S/W-Nachtsicht (IR-LED)
 1080P Video Signal
 vandalismusgesicherter Bügel
 Solid Light: Überbelichtungsprävention über Advanced Smart Light

Control

 spezielle Funktionen über On-Screen Display (OSD) set-up menu:

o WDR
o Privatzone
o Weißabgleich
o Spiegel- und Drehfunktion
o Tag-/Nacht-Modus

5. Installation

1. Lösen Sie die Sechskantschraube leicht auf der Halterung.

2. Wählen Sie Ihren Montagepunkt. Nehmen Sie die Basis als Vorlage und

bohren Sie die erforderlichen Montagelöcher. {56} Gegebenenfalls
{57} führen Sie ein Loch {58} für die Durchführung des Kabels.
Setzen Sie einen Nylon-Dübel in jedem Loch ein.

3. Führen Sie das Kamerakabel durch die Basis und fixieren Sie die den

Bügel mit den beiliegenden Schrauben, gegebenenfalls führen Sie das
Kabel durch die Durchführung.

4. Lösen Sie die Sechskantschraube leicht, regeln Sie das Kamera-

Objektiv und richten Sie es auf das Überwachungsfeld.

CAMTVI4

V. 01 – 12/02/2015 34 ©Velleman nv

5. Ziehen Sie die Sechskantschrauben an. Schließen Sie Ihre Kamera an

und schalten Sie sie ein (siehe unten). Kontrollieren Sie den
Betrachtungswinkel auf Ihrem PC.

6. Anschluss

1. Schließen Sie den Netzanschluss der Kamera an ein 12 V DC

geregeltes Netzteil.

2. Schließen Sie den Videoausgang der Kamera an einen DVR-

Videoeingang mit einem 75 Ω Koaxialkabel.

Anmerkungen:

 Verwenden Sie nur einen geregelten 12 V DC Netzadapter. Die

Verwendung eines anderen Typs wird die Kamera beschädigen.

 Schützen Sie die Verbinder vor Feuchtigkeit durch die Anwendung von

Isolierband über die Verbinder.

7. Brennweite- und Fokus-Einstellung

1. Auf DVR Live View, klicken Sie auf den Kamerakanal für die Anzeige im

Vollbild.

2. Öffnen Sie das Bedienfeld durch einen Klick auf das Kamera Symbol.

vergrößern

/verkleinern max.

klicken für die
maximale/minimale Bildgröße

vergrößern/verkleinern

klicken zu
vergrößern/verkleinern

CAMTVI4

V. 01 – 12/02/2015 35 ©Velleman nv

Fokus nahe/weit

klicken für die Einstellung der
Brennweite

manueller Brennpunkt

persönliche Einstellungen
speichern

Auto Fokus

klicken für die automatische
Einstellung der Brennweite

8. Kamera-Einstellung

1. Auf DVR Live View, klicken Sie mit der rechten Maustaste zur Anzeige

des DVR Menüs.

2. Selektieren Sie ADVANCED CONFIG und danach DCCS.

ADVANCED CONFIG

CAMERA

CH1

CH2

CH3

CH4

DETECTION

MENU

SETUP

ALERT

NETWORK

DISPLAY

RECORD

DEVICES

DCCS

GERÄT

XXXXX

NOTIFY

ANSCHLUSS

OK

EXIT

3. Selektieren Sie den Kamerakanal und klicken Sie auf Setup zur Öffnung des

Kameramenüs.

HELLIGKEIT

manuelle Einstellung der Helligkeit

CONTRAST

manuelle Einstellung des Kontrastes

HUE

manuelle Einstellung des Farbtons

SATURATION

manuelle Einstellung der Farbsättigung

Weißabgleich

manuelle Einstellung der Farbbalance

SHARPNESS

manuelle Einstellung der Bildschärfe

SLOW SHUTTER

Shutter Regelung

Spiegel

ON selektieren für horizontale Drehung des
Bildes

FLIP

ON selektieren für Bilddrehung

CAMTVI4

V. 01 – 12/02/2015 36 ©Velleman nv

DENOISE

Einstellung der Rauschunterdrückung für
Bilder in dunkler Umgebung

EXPOSURE VALUE

Expositionsregelung

WIDE DYNAMIC RANGE

Einstellung der Bildgenauigkeit

FIXED SHUTTER

Schuttergeschwindigkeitsregelung

FOCUS MODE

Auswählung des Scharfeinstellungsmodus

DEFOG

ON selektieren für Bildverbesserung bei
Nebel

ANGLE OF VIEW

Kalibrierung des Betrachtungswinkels

IR CONTROL

AUTO wählen für die Automatische
Einschaltung der IR-LEDs bei Nacht

IR INTENSITY

Projektionsentfernung der IR-LEDs
verbessern

IR TURN ON LEVEL

Beleuchtungsniveau wählen für die
Einschaltung der IR-LEDs

IR EXTEND TIME

Einschaltverzögerung einstellen für IR-LEDs

RESET DEFAULT

auf Standardwerte zurücksetzen

REBOOT THE SYSTEM

Die Kamera neu starten

Bemerkung:

 Diese Kamera ist nur kompatibel mit TVI-kompatibelen DVRs (Velleman

DVRxTx series). Velleman NV übernimmt keine Gewähr dafür, dass die
Kamera mit anderen DVR-Typen funktionieren wird und übernimmt
dafür keine Verantwortung.

9. Reinigung und Pflege

Die Kamera erfordert keine besondere Wartung. Wir empfehlen jedoch es
von Zeit zu Zeit zu reinigen, damit es wie neu aussieht.

10. Technische Daten

IP-Schutzart

IP66

Aufnahme-Element

1/2,8" Sony Exmor CMOS-Farbkamera

Anzahl der Pixel

1936 (H) x 1096 (V)

Auflösung

1080P

digitaler Signalprozessor

Techpoint Chip

minimale Lichtstärke

0,1 lux / F1,4.4

IR-LEDs

2x high-power LEDs

IR-Sperrfilter

ja

max. IR-Bereich

30 m

Signal/Rauschabstand

> 48 dB (AGC aus)

Objektiv

,8 ~ 12 m / F1,4

CAMTVI4

V. 01 – 12/02/2015 37 ©Velleman nv

Objektivwinkel

horizontal

36°-104°

vertikal

20°-56°

diagonal

40°-126°

BLC

ja

WDR

ja

AGC

ja

Weißabgleich

automatisch / User / Push / 8000K / 6000K /
4200K / 3200K

Video-Ausgang

BNC Anschluss - TVI Signal

Audio

nein

Stromversorgung

12 VDC

Stromverbrauch

max. 500 mA

Betriebstemperatur

-20° C bis 40° C - RH max. 95 %

Abmessungen

245 x 86 x 87,6 mm

Gewicht

970 g

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Mehr
Informationen zu diesem Produkt und die neueste Version dieser
Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle
Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT
Velleman NV besitzt das Urheberrecht für diese
Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne

vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet,
diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu
kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

Velleman® Service and Quality Warranty

Since its foundation in 1972, Velleman® acquired
extensive experience in the electronics world and currently
distributes its products in over 85 countries.
All our products fulfil strict quality requirements and legal
stipulations in the EU. In order to ensure the quality, our
products regularly go through an extra quality check, both
by an internal quality department and by specialized
external organisations. If, all precautionary measures
notwithstanding, problems should occur, please make
appeal to our warranty (see guarantee conditions).

General Warranty Conditions Concerning Consumer
Products (for EU):

• All consumer products are subject to a 24-month
warranty on production flaws and defective material as
from the original date of purchase.

• Velleman® can decide to replace an article with an

equivalent article, or to refund the retail value totally or
partially when the complaint is valid and a free repair or
replacement of the article is impossible, or if the expenses
are out of proportion.
You will be delivered a replacing article or a refund at the
value of 100% of the purchase price in case of a flaw
occurred in the first year after the date of purchase and
delivery, or a replacing article at 50% of the purchase
price or a refund at the value of 50% of the retail value in
case of a flaw occurred in the second year after the date
of purchase and delivery.

• Not covered by warranty:

- all direct or indirect damage caused after delivery to the
article (e.g. by oxidation, shocks, falls, dust, dirt,
humidity...), and by the article, as well as its contents (e.g.
data loss), compensation for loss of profits;

- consumable goods, parts or accessories that are subject
to an aging process during normal use, such as batteries
(rechargeable, non-rechargeable, built-in or replaceable),
lamps, rubber parts, drive belts... (unlimited list);

- flaws resulting from fire, water damage, lightning,
accident, natural disaster, etc.…;

- flaws caused deliberately, negligently or resulting from
improper handling, negligent maintenance, abusive use or
use contrary to the manufacturer’s instructions;

- damage caused by a commercial, professional or
collective use of the article (the warranty validity will be
reduced to six (6) months when the article is used
professionally);

- damage resulting from an inappropriate packing and
shipping of the article;

- all damage caused by modification, repair or alteration
performed by a third party without written permission by
Velleman®.

• Articles to be repaired must be delivered to your
Velleman® dealer, solidly packed (preferably in the
original packaging), and be completed with the original
receipt of purchase and a clear flaw description.

• Hint: In order to save on cost and time, please reread the
manual and check if the flaw is caused by obvious causes
prior to presenting the article for repair. Note that returning
a non-defective article can also involve handling costs.

• Repairs occurring after warranty expiration are subject to

shipping costs.

• The above conditions are without prejudice to all

commercial warranties.

The above enumeration is subject to modification
according to the article (see article’s manual).

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime
ervaring opgebouwd in de elektronicawereld en verdeelt
op dit moment producten in meer dan 85 landen. Al onze
producten beantwoorden aan strikte kwaliteitseisen en
aan de wettelijke bepalingen geldig in de EU. Om de
kwaliteit te waarborgen, ondergaan onze producten op
regelmatige tijdstippen een extra kwaliteitscontrole, zowel
door onze eigen kwaliteitsafdeling als door externe
gespecialiseerde organisaties. Mocht er ondanks deze
voorzorgen toch een probleem optreden, dan kunt u
steeds een beroep doen op onze waarborg (zie
waarborgvoorwaarden).

Algemene waarborgvoorwaarden
consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode

van 24 maanden op productie- en materiaalfouten en dit
vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of

vervanging van een artikel onmogelijk is of indien de
kosten hiervoor buiten verhouding zijn, kan Velleman®
beslissen het desbetreffende artikel te vervangen door
een gelijkwaardig artikel of de aankoopsom van het artikel
gedeeltelijk of volledig terug te betalen. In dat geval krijgt
u een vervangend product of terugbetaling ter waarde van
100% van de aankoopsom bij ontdekking van een gebrek
tot één jaar na aankoop en levering, of een vervangend
product tegen 50% van de kostprijs of terugbetaling van
50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de
levering veroorzaakt aan het toestel (bv. door oxidatie,
schokken, val, stof, vuil, vocht...), en door het toestel,
alsook zijn inhoud (bv. verlies van data), vergoeding voor
eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die
onderhevig zijn aan veroudering door normaal gebruik
zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare,
ingebouwd of vervangbaar), lampen, rubberen
onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem,
ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een
onoordeelkundige behandeling, slecht onderhoud of
abnormaal gebruik of gebruik van het toestel strijdig met
de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel
of collectief gebruik van het apparaat (bij professioneel
gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij
transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties
uitgevoerd door derden zonder toestemming van
Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden

bij uw Velleman®-verdeler. Het toestel dient vergezeld te
zijn van het oorspronkelijke aankoopbewijs. Zorg voor een

degelijke verpakking (bij voorkeur de originele verpakking)
en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden,

kijk nog eens na of er geen voor de hand liggende reden
is waarom het toestel niet naar behoren werkt (zie
handleiding). Op deze wijze kunt u kosten en tijd
besparen. Denk eraan dat er ook voor niet-defecte
toestellen een kost voor controle aangerekend kan
worden.

• Bij reparaties buiten de waarborgperiode zullen

transportkosten aangerekend worden.

• Elke commerciële garantie laat deze rechten
onverminderd.

Bovenstaande opsomming kan eventueel aangepast
worden naargelang de aard van het product (zie
handleiding van het betreffende product).

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste expérience
dans le secteur de l’électronique et est actuellement
distributeur dans plus de 85 pays.
Tous nos produits répondent à des exigences de qualité
rigoureuses et à des dispositions légales en vigueur dans

l’UE. Afin de garantir la qualité, nous soumettons

régulièrement nos produits à des contrôles de qualité
supplémentaires, tant par notre propre service qualité que
par un service qualité externe. Dans le cas improbable

d’un défaut malgré toutes les précautions, il est possible
d’invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les
produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout

vice de production ou de matériaux à dater du jour

d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le
remplacement d’un article est jugé impossible, ou lorsque
les coûts s’avèrent disproportionnés, Velleman®
s’autorise à remplacer ledit article par un article équivalent

ou à rembourser la totalité ou une partie du prix d’achat.
Le cas échéant, il vous sera consenti un article de
remplacement ou le remboursement complet du prix

d’achat lors d’un défaut dans un délai de 1 an après
l’achat et la livraison, ou un article de remplacement
moyennant 50% du prix d’achat ou le remboursement de
50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l’article après
livraison (p.ex. dommage lié à l’oxydation, choc, chute,
poussière, sable, impureté…) et provoqué par l’appareil,

ainsi que son contenu (p.ex. perte de données) et une
indemnisation éventuelle pour perte de revenus ;

- toute pièce ou accessoire nécessitant un remplacement
causé par un usage normal comme p.ex. piles
(rechargeables comme non rechargeables, intégrées ou
remplaçables), ampoules, pièces en caoutchouc,
courroies… (liste illimitée) ;

- tout dommage qui résulte d’un incendie, de la foudre,
d’un accident, d’une catastrophe naturelle, etc. ;

- out dommage provoqué par une négligence, volontaire
ou non, une utilisation ou un entretien incorrect, ou une

utilisation de l’appareil contraire aux prescriptions du

fabricant ;

- tout dommage à cause d’une utilisation commerciale,

professionnelle ou collective de l’appareil (la période de
garantie sera réduite à 6 mois lors d’une utilisation

professionnelle) ;

- tout dommage à l’appareil qui résulte d’une utilisation
incorrecte ou différente que celle pour laquelle il a été
initialement prévu comme décrit dans la notice ;

- tout dommage engendré par un retour de l’appareil
emballé dans un conditionnement non ou insuffisamment
protégé.

- toute réparation ou modification effectuée par une tierce
personne sans l’autorisation explicite de SA Velleman® ; ­frais de transport de et vers Velleman® si l’appareil n’est
plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat.
L’appareil doit nécessairement être accompagné du bon
d’achat d’origine et être dûment conditionné (de
préférence dans l’emballage d’origine avec mention du

défaut) ;

• tuyau : il est conseillé de consulter la notice et de
contrôler câbles, piles, etc. avant de retourner l’appareil.
Un appareil retourné jugé défectueux qui s’avère en bon
état de marche pourra faire l’objet d’une note de frais à

charge du consommateur ;

• une réparation effectuée en-dehors de la période de
garantie fera l’objet de frais de transport ;

• toute garantie commerciale ne porte pas atteinte aux

conditions susmentionnées.

La liste susmentionnée peut être sujette à une
complémentation selon le type de l’article et être
mentionnée dans la notice d’emploi.

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una
amplia experiencia como distribuidor en el sector de la
electrónica en más de 85 países. Todos nuestros
productos responden a normas de calidad rigurosas y
disposiciones legales vigentes en la UE. Para garantizar
la calidad, sometemos nuestros productos regularmente a
controles de calidad adicionales, tanto a través de nuestro
propio servicio de calidad como de un servicio de calidad
externo. En el caso improbable de que surgieran
problemas a pesar de todas las precauciones, es posible
recurrir a nuestra garantía (véase las condiciones de
garantía).

Condiciones generales referentes a la garantía sobre
productos de venta al público (para la Unión
Europea):

• Todos los productos de venta al público tienen un

período de garantía de 24 meses contra errores de
producción o errores en materiales desde la adquisición
original;

• Si la queja está fundada y si la reparación o sustitución
de un artículo no es posible, o si los gastos son
desproporcionados, Velleman® autoriza reemplazar el
artículo por un artículo equivalente o reembolsar la
totalidad o una parte del precio de compra. En este caso,
usted recibirá un artículo de recambio o el reembolso
completo del precio de compra si encuentra algún fallo
hasta un año después de la compra y entrega, o un
artículo de recambio al 50% del precio de compra o el
reembolso del 50% del precio de compra si encuentra un

fallo después de 1 año y hasta los 2 años después de la
compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al
aparato (p.ej. por oxidación, choques, caída,...) y a su
contenido (p.ej. pérdida de datos) después de la entrega y
causados por el aparato, y cualquier indemnización por
posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste
causado por un uso normal, como por ejemplo baterías
(tanto recargables como no recargables, incorporadas o
reemplazables), bombillas, partes de goma, etc. (lista
ilimitada);

- defectos causados por un incendio, daños causados por
el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos
tratos, un mantenimiento inapropiado o un uso anormal
del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o
colectivo del aparato (el período de garantía se reducirá a
6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al
que está previsto el producto inicialmente como está
descrito en el manual del usuario;

- daños causados por una protección insuficiente al
transportar el aparato.

- daños causados por reparaciones o modificaciones
efectuadas por una tercera persona sin la autorización
explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el
aparato ya no está cubierto por la garantía.

• Cualquier artìculo que tenga que ser reparado tendrá
que ser devuelto a su distribuidor Velleman®. Devuelva el
aparato con la factura de compra original y transpórtelo en
un embalaje sólido (preferentemente el embalaje original).
Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables,
las pilas, etc. antes de devolver el aparato. Si no se
encuentra un defecto en el artículo los gastos podrían
correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente

para una reparación efectuada fuera del período de
garantía.

• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada
según el tipo de artículo (véase el manual del usuario
del artículo en cuestión).

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel
Erfahrung als Verteiler in der Elektronikwelt in über 85
Ländern aufgebaut.
Alle Produkte entsprechen den strengen
Qualitätsforderungen und gesetzlichen Anforderungen in
der EU. Um die Qualität zu gewährleisten werden unsere
Produkte regelmäßig einer zusätzlichen Qualitätskontrolle
unterworfen, sowohl von unserer eigenen
Qualitätsabteilung als auch von externen spezialisierten
Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen,
Probleme auftreten, nehmen Sie bitte die Garantie in
Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf
Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler
eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose

Reparatur oder ein Austausch des Gerätes unmöglich ist,
oder wenn die Kosten dafür unverhältnismäßig sind, kann
Velleman® sich darüber entscheiden, dieses Produkt
durch ein gleiches Produkt zu ersetzen oder die
Kaufsumme ganz oder teilweise zurückzuzahlen. In
diesem Fall erhalten Sie ein Ersatzprodukt oder eine
Rückzahlung im Werte von 100% der Kaufsumme im Falle
eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung,
oder Sie bekommen ein Ersatzprodukt im Werte von 50%
der Kaufsumme oder eine Rückzahlung im Werte von 50
% im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung
am Gerät und durch das Gerät verursacht werden (z.B.
Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...),
sowie auch der Inhalt (z.B. Datenverlust), Entschädigung
für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch
normalen Gebrauch dem Verschleiß ausgesetzt sind, wie
z.B. Batterien (nicht nur aufladbare, sondern auch nicht
aufladbare, eingebaute oder ersetzbare), Lampen,
Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden,
Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder
unsachgemäße Anwendung, schlechte Wartung,
zweckentfremdete Anwendung oder Nichtbeachtung von
Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen
oder kollektiven Anwendung des Gerätes (bei
gewerblicher Anwendung wird die Garantieperiode auf 6
Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße
Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte
Änderungen, Reparaturen oder Modifikationen, die von
einem Dritten ohne Erlaubnis von Velleman®
vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren

Velleman®-Verteiler. Legen Sie das Produkt
ordnungsgemäß verpackt (vorzugsweise die
Originalverpackung) und mit dem Original-Kaufbeleg vor.
Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die

Bedienungsanleitung nochmals und überprüfen Sie, ob es
keinen auf de Hand liegenden Grund gibt, ehe Sie das
Gerät zur Reparatur zurückschicken. Stellt sich bei der
Überprüfung des Gerätes heraus, dass kein
Geräteschaden vorliegt, könnte dem Kunden eine
Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden
Transportkosten berechnet.

• Jede kommerzielle Garantie lässt diese Rechte

unberührt.

Die oben stehende Aufzählung kann eventuell
angepasst werden gemäß der Art des Produktes
(siehe Bedienungsanleitung des Gerätes).

Made in Taiwan

Imported by Velleman nv

Legen Heirweg 33, 9890 Gavere, Belgium

www.velleman.eu
