Velleman 3472BPN User Manual

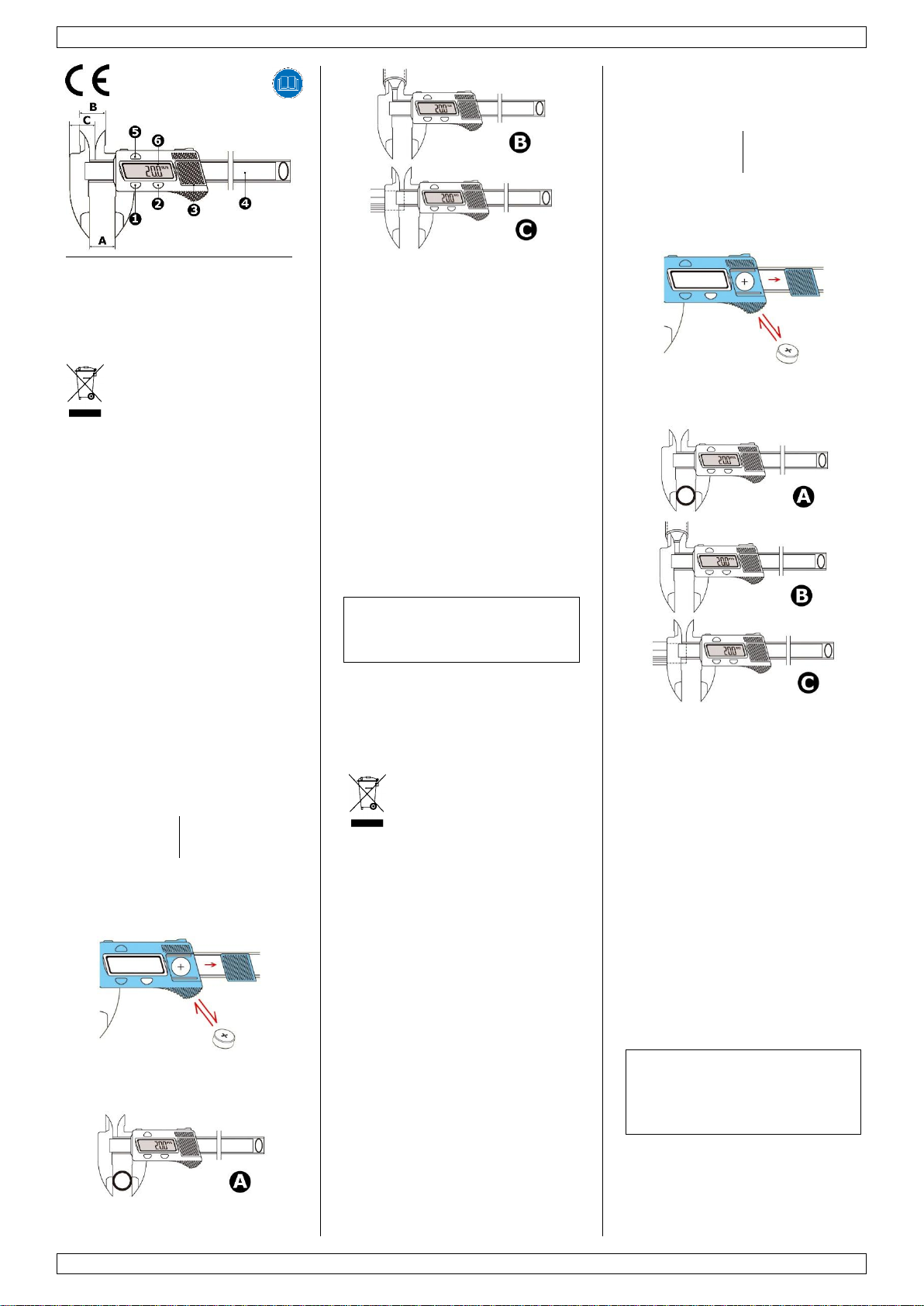

3472BPN

1. on-off button

4. scale

2. zero button

5. mm/inch

3. battery cover

6. LCD

1. aan/uit-knop

4. schaalverdeling

2. terugstelknop

5. mm/inch

3. batterijvak

6. lcd-scherm

3472BPN

USER MANUAL

1. Introduction

To all residents of the European Union
Important environmental information about this

product

This symbol on the device or the package indicates that

disposal of the device after its lifecycle could
harm the environment. Do not dispose of the
unit (or batteries) as unsorted municipal
waste; it should be taken to a specialized
company for recycling. This device should be
returned to your distributor or to a local

recycling service. Respect the local environmental rules.

If in doubt, contact your local waste disposal
authorities.

Thank you for choosing Perel! Please read the manual
thoroughly before bringing this device into service. If the
device was damaged in transit, do not install or use it
and contact your dealer.

2. Safety Instructions

● This device can be used by children aged from 8 years
and above, and persons with reduced physical, sensory
or mental capabilities or lack of experience and
knowledge if they have been given supervision or
instruction concerning the use of the device in a safe way
and understand the hazards involved. Children shall not
play with the device. Cleaning and user maintenance
shall not be made by children without supervision.

● There are no user-serviceable parts inside the device.
Refer to an authorized dealer for service and/or spare
parts. ● Do not immerge the device in any liquid. Keep
the main unit away from high heat and fire.

3. General Guidelines

● Refer to the Velleman® Service and Quality
Warranty on www.velleman.eu. ● Protect this device

from shocks and abuse. Avoid brute force when operating
the device. ● Familiarise yourself with the functions of the
device before actually using it. ● All modifications of the
device are forbidden for safety reasons. Damage caused
by user modifications to the device is not covered by the
warranty. ● Only use the device for its intended purpose.
Using the device in an unauthorised way will void the
warranty. ● Damage caused by disregard of certain
guidelines in this manual is not covered by the warranty
and the dealer will not accept responsibility for any
ensuing defects or problems. ● Keep this manual for
future reference.

4. Overview

5. Battery

Warning: Do not puncture batteries or throw them in

fire as they may explode. Do not attempt to recharge
non-rechargeable batteries (alkaline). Dispose of
batteries in accordance with local regulations. Keep
batteries away from children.

● Replace the battery as soon as the LCD display flashes.

● Open the battery cover and replace the battery. ● Mind

the polarity.

6. Operation

● Make sure the battery inside the calliper is fresh.

● Switch on the calliper. ● Select the measuring unit.

● Measure the desired external dimensions [A], internal
dimensions [B], steps [C] or deviation. ● To measure the

deviation, first measure size A, press the zero button and
measure size B. The difference will be displayed on the
LCD. ● Switch off after use.

7. Maintenance

● Occasionally wipe with a damp cloth to keep it looking
new. Do not use harsh chemicals, cleaning solvents or
strong detergents.

8. Specifications

power supply ............................. 2 x 1.5 V LR44 (incl.)

range .............................................. 0-150 mm (0-6")

resolution .......................................... 0.1 mm (0.01")

accuracy .................................................. +/-0.2 mm

material ..................................... high-strength plastic

function ................................... mm/inch, ABS function

dimensions .................................................. 150 mm

weight ............................................................... 60 g

Use this device with original accessories only.
Velleman nv cannot be held responsible in the
event of damage or injury resulting from
(incorrect) use of this device. For more info
concerning this product and the latest version of
this manual, please visit our website www.perel.eu.
The information in this manual is subject to change
without prior notice.

© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman

nv. All worldwide rights reserved. No part of this

manual may be copied, reproduced, translated or
reduced to any electronic medium or otherwise without
the prior written consent of the copyright holder.

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit

product

Dit symbool op het toestel of de verpakking geeft aan

dat, als het na zijn levenscyclus wordt
weggeworpen, dit toestel schade kan
toebrengen aan het milieu. Gooi dit toestel (en
eventuele batterijen) niet bij het gewone
huishoudelijke afval; het moet bij een

gespecialiseerd bedrijf terechtkomen voor
recyclage. U moet dit toestel naar uw verdeler of naar
een lokaal recyclagepunt brengen. Respecteer de
plaatselijke milieuwetgeving. Hebt u vragen,

contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.

Bedankt voor uw aankoop! Lees deze handleiding grondig
door voor u het toestel in gebruik neemt. Werd het
toestel beschadigd tijdens het transport, installeer het
dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

● Dit toestel is geschikt voor gebruik door kinderen vanaf
8 jaar, door personen met fysieke, zintuiglijke of
verstandelijke beperkingen, of door personen met gebrek
aan ervaring en kennis, op voorwaarde dat dit onder
toezicht gebeurt van een persoon die verantwoordelijk is
voor hun veiligheid of hun aanwijzingen heeft gegeven,
hoe zij het toestel moeten gebruiken en zich bewust zijn
van de risico's die het gebruik van het toestel met zich
meebrengt. Kinderen mogen niet met het toestel spelen.
Reiniging en onderhoud mogen niet worden uitgevoerd
door kinderen zonder toezicht. ● Er zijn geen onderdelen
in het toestel die door de gebruiker gerepareerd kunnen
worden. Contacteer uw verdeler voor eventuele
reserveonderdelen. ● Dompel het toestel nooit onder in
een vloeistof. Stel het toestel niet bloot aan extreme hitte
of vuur.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en
kwaliteitsgarantie op www.velleman.eu. ● Bescherm

tegen schokken. Vermijd brute kracht tijdens de

bediening van het toestel. ● Leer eerst de functies van
het toestel kennen voor u het gaat gebruiken. ● Om

veiligheidsredenen mag u geen wijzigingen aanbrengen
aan het toestel. Schade door wijzigingen die de gebruiker
heeft aangebracht aan het toestel valt niet onder de
garantie. ● Gebruik het toestel enkel waarvoor het
gemaakt is. De garantie vervalt automatisch bij
ongeoorloofd gebruik. ● De garantie geldt niet voor
schade door het negeren van bepaalde richtlijnen in deze

handleiding en uw dealer zal de verantwoordelijkheid
afwijzen voor defecten of problemen die hier rechtstreeks
verband mee houden. ● Bewaar deze handleiding voor
verdere raadpleging.

4. Omschrijving

5. Batterij

Waarschuwing: U mag batterijen nooit doorboren of in

het vuur gooien (explosiegevaar). Herlaad geen
alkalinebatterijen. Gooi batterijen weg volgens de
plaatselijke milieuwetgeving. Houd batterijen buiten het
bereik van kinderen.

● Vervang de batterij van zodra het lcd-scherm knippert.

● Open het batterijvak en vervang de batterij. ● Let op

de polariteit!

6. Gebruik

● Plaats een nieuwe batterij in de schuifmaat. ● Schakel
de schuifmaat in. ● Selecteer de meeteenheid. ● Meet de

gewenste buitenafmetingen [A], binnenafmetingen [B],
stappen [C] of afwijking. ● Om de afwijking te meten,
meet eerst afmeting A, druk op de terugstelknop en meet
afmeting B. Het verschil verschijnt op het lcd-scherm.

● Schakel uit na gebruik.

7. Onderhoud

● Reinig het toestel af en toe met een vochtige doek.
Gebruik geen bijtende chemische producten,
reinigingsmiddelen of sterke detergenten.

8. Specificaties

voeding ............................ 2 x 1.5 V LR44 (meegelev.)

bereik ............................................. 0-150 mm (0-6")

resolutie ............................................ 0.1 mm (0.01")

nauwkeurigheid ........................................ +/-0.2 mm

materiaal ..................................... hoogwaardig plastic

functie ..................................... mm/inch, ABS-functie

afmetingen .................................................. 150 mm

gewicht ............................................................. 60 g

Gebruik dit toestel enkel met originele accessoires.
Velleman nv is niet aansprakelijk voor schade of
kwetsuren bij (verkeerd) gebruik van dit toestel.
Voor meer informatie over dit product en de laatste
versie van deze handleiding, zie www.perel.eu. De
informatie in deze handleiding kan te allen tijde
worden gewijzigd zonder voorafgaande
kennisgeving.

© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze

handleiding. Alle wereldwijde rechten
voorbehouden. Het is niet toegestaan om deze

handleiding of gedeelten ervan over te nemen, te
kopiëren, te vertalen, te bewerken en op te slaan op een
elektronisch medium zonder voorafgaande schriftelijke
toestemming van de rechthebbende.

V. 01 – 15/02/2017 1 ©Velleman nv

3472BPN

1. bouton on/off

4. réglette graduée

2. remise à zéro

5. mm/pouces

3. compartiment pile

6. afficheur

1. interruptor ON/OFF

4. escala

2. botón de puesto a
cero

5. mm/pulgada

3. tapa del
compartimento de pilas

6. Pantalla LCD

MODE D’EMPLOI

1. Introduction

Aux résidents de l'Union européenne
Informations environnementales importantes

concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que

l’élimination d’un appareil en fin de vie peut

polluer l'environnement. Ne pas jeter un
appareil électrique ou électronique (et des piles
éventuelles) parmi les déchets municipaux non
sujets au tri sélectif ; une déchetterie traitera

l’appareil en question. Renvoyer l'appareil à
votre fournisseur ou à un service de recyclage local. Il
convient de respecter la réglementation locale relative à

la protection de l’environnement. En cas de questions,
contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement
le présent mode d'emploi avant la mise en service de

l’appareil. Si l'appareil a été endommagé pendant le
transport, ne pas l’installer et consulter votre revendeur.

2. Consignes de sécurité

● Cet appareil peut être utilisé par des enfants âgés de 8
ans et plus et des personnes manquant d’expérience et

de connaissances ou dont les capacités physiques,
sensorielles ou mentales sont réduites, si elles ont été
formées et encadrées quant à l'utilisation de l'appareil
d'une manière sûre et connaissent les risques encourus.
Ne pas laisser les enfants jouer avec l'appareil. Le
nettoyage et l'entretien effectués normalement par
l'utilisateur ne doivent pas l'être par des enfants sans

supervision. ● Il n’y a aucune pièce réparable par
l’utilisateur dans l'appareil. Commander des pièces de
rechange éventuelles chez votre revendeur. ● Ne jamais
immerger l’appareil dans un liquide. Ne pas exposer

l'appareil au feu ou à une chaleur extrême.

3. Directives générales

● Se référer à la garantie de service et de qualité
Velleman® sur www.velleman.eu. ● Protéger l’appareil

des chocs et de l'abus. Traiter l'appareil avec
circonspection pendant l’opération. ● Se familiariser avec
le fonctionnement de l'appareil avant de l'utiliser. ● Toute
modification est interdite pour des raisons de sécurité.
Les dommages occasionnés par des modifications par le

client ne tombent pas sous la garantie. ● N’utiliser
l'appareil qu’à sa fonction prévue. Un usage impropre

annule d'office la garantie. ● La garantie ne se s’applique
pas aux dommages survenus en négligeant certaines
directives de ce mode d'emploi et votre revendeur
déclinera toute responsabilité pour les problèmes et les
défauts qui en résultent. ● Garder ce mode d'emploi pour
toute référence ultérieure.

4. Description

5. La pile

Avertissement : Ne jamais perforer les piles et ne pas

les jeter au feu (danger d’explosion). Ne jamais recharger
des piles alcalines. Se débarrasser des piles en
respectant la réglementation locale relative à la

protection de l’environnement. Garder les piles hors de la

portée des enfants.

● Remplacer la pile dès que l'afficheur clignote. ● Ouvrir
le compartiment de la pile et remplacer la pile.

● Respecter la polarité.

6. Emploi

● Utiliser une pile neuve. ● Allumer le pied à coulisse.

● Sélectionner l'unité de mesure. ● Mesurer les

dimensions extérieures [A], intérieures [B], étapes [C] ou
déviation désirées. ● Pour mesurer la déviation, mesurer
les dimensions A, enfoncer le bouton de remise à zéro et
mesurer les dimensions B. La différence s'affiche.

● Éteindre après usage.

7. Entretien

● Nettoyer occasionnellement l'appareil avec un chiffon
humide. Ne pas utiliser d'agents chimiques agressifs, de
solvants ni de détergents puissants.

8. Spécifications

alimentation .................... 2 x pile LR44 de 1.5 V (incl.)

plage .............................................. 0-150 mm (0-6")

résolution .......................................... 0.1 mm (0.01")

précision ................................................. +/-0.2 mm

matériau ................................ plastic haute résistance

fonction ............................... mm/pouces, fonction ABS

dimensions .................................................. 150 mm

poids................................................................. 60 g

N'employer cet appareil qu’avec des accessoires
d’origine. Velleman SA ne peut, dans la mesure

conforme au droit applicable être tenue
responsable des dommages ou lésions (directs ou
indirects) pouvant résulter de l’utilisation de cet

appareil. Pour plus d’informations concernant cet

article et la dernière version de ce mode d'emploi,
visiter notre site web www.perel.eu. Les
spécifications et le continu de ce mode d'emploi
peuvent être modifiés sans notification préalable.

© DROITS D’AUTEUR
Velleman SA est l’ayant droit des droits d’auteur de

ce mode d'emploi. Tous droits mondiaux réservés.

Toute reproduction, traduction, copie ou diffusion,
intégrale ou partielle, du contenu de ce mode d'emploi
par quelque procédé ou sur tout support électronique que

ce soit est interdite sans l’accord préalable écrit de
l’ayant droit.

MANUAL DEL USUARIO

1. Introducción

A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio

ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si

tira las muestras inservibles, podrían dañar el
medio ambiente. No tire este aparato (ni las
pilas, si las hubiera) en la basura doméstica;
debe ir a una empresa especializada en
reciclaje. Devuelva este aparato a su
distribuidor o a la unidad de reciclaje local.

Respete las leyes locales en relación con el medio
ambiente. Si tiene dudas, contacte con las

autoridades locales para residuos.

¡Gracias por elegir Perel! Lea atentamente las
instrucciones del manual antes de usar el aparato. Si ha
sufrido algún daño en el transporte no lo instale y
póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

● Este aparato no es apto para niños menores de 8 años
ni para personas con capacidades físicas, sensoriales o
mentales reducidas ni para personas con una falta de
experiencia y conocimientos del producto, salvo si están
bajo la vigilancia de una persona que pueda garantizar la
seguridad. Asegúrese de que los niños no jueguen con
este dispositivo. Nunca deje que los niños limpien o
manipulen el aparato sin supervisión. ● El usuario no
habrá de efectuar el mantenimiento de ninguna pieza.
Contacte con su distribuidor si necesita piezas de
recambio. ● No sumerja el aparato en un líquido. No
exponga el aparato a temperaturas extremas y fuego.

3. Normas generales

● Para más información sobre la Garantía de servicio y
calidad Velleman®, visite www.velleman.eu. ● Proteja

el aparato contra choques y golpes. Evite usar excesiva

fuerza durante el manejo. ● Familiarícese con el
funcionamiento del aparato antes de utilizarlo. ● Por

razones de seguridad, las modificaciones no autorizadas
del aparato están prohibidas. Los daños causados por
modificaciones no autorizadas, no están cubiertos por la
garantía. ● Utilice sólo el aparato para las aplicaciones
descritas en este manual. Su uso incorrecto anula la
garantía completamente. ● Los daños causados por
descuido de las instrucciones de seguridad de este
manual invalidarán su garantía y su distribuidor no será
responsable de ningún daño u otros problemas
resultantes. ● Guarde este manual del usuario para
cuando necesite consultarlo.

4. Descripción

● Reemplace la pila en cuanto la pantalla LCD parpadee.

● Abra la tapa del compartimento de pilas y reemplace la
pila. ● Respete la polaridad.

6. Funcionamiento

● Asegúrese de haber introducido una pila nueva.

● Active el calibre. ● Seleccione la unidad de medida.

● Mida las dimensiones externas [A], las dimensiones
internas [B], los pasos [C] o la desviación. ● Para medir

la desviación, primero mida las dimensiones A. Luego,
pulse el botón de cero y mida las dimensiones B. La
diferencia se visualizará en la pantalla LCD. ● Desactive
el aparato después del uso.

7. Mantenimiento

● Limpie el aparato de vez en cuando con un paño
húmedo. No utilice químicos abrasivos, detergentes
fuertes ni disolventes de limpieza para limpiar el aparato.

8. Especificaciones

alimentación .............................. 2 x 1.5 V LR44 (incl.)

alcance ........................................... 0-150 mm (0-6")

resolución .......................................... 0.1 mm (0.01")

precisión ................................................... ± 0.2 mm

material ............................. plástico de alta resistencia

función ............................... mm/pulgada, función ABS

dimensiones................................................. 150 mm

peso ................................................................. 60 g

Utilice este aparato sólo con los accesorios
originales. Velleman NV no será responsable de
daños ni lesiones causados por un uso (indebido)
de este aparato. Para más información sobre este
producto y la versión más reciente de este manual
del usuario, visite nuestra página www.perel.eu. Se
pueden modificar las especificaciones y el
contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para

este manual del usuario. Todos los derechos
mundiales reservados. Está estrictamente prohibido

reproducir, traducir, copiar, editar y guardar este manual
del usuario o partes de ello sin el consentimiento previo
por escrito del propietario del copyright.

V. 01 – 15/02/2017 2 ©Velleman nv

5. La pila

Advertencia: Nunca perfore las pilas y no las eche al

fuego (peligro de explosión). Nunca recargue pilas no
recargables (alcalinas). Respete las leyes locales en
relación con el medio ambiente al tirar las pilas.
Mantenga las pilas lejos del alcance de niños.
