DIGITÁLNÍ MULTIMETR
DMT600 - 6 v 1
NÁVOD K POUŽITÍ
OBSAH
A. ÚVOD
B. BEZPEČNOSTNÍ PŘEDPISY
C. MEZINÁRODNÍ ELEKTROTECHNICKÉ ZNAČKY
D. VLASTNOSTI
E. TECHNICKÁ DATA
F. OVLÁDACÍ PANEL
G. JAK PROVÁDĚT MĚŘENÍ
A. Úvod
Multimetr série DMT600 je přenosné zařízení zajišťující stabilní a spolehlivý
provoz. Tento přístroj umožňuje měřit:
stejnosměrný DC proud a napětí
•
střídavý AC proud a napětí
•
intenzitu stejnosměrného proudu
•
hodnoty odporu
•
diodový test
•
kontinuitu kabelu (funkce bzučáku - prozvánění kabelů)
•
B. Bezpečnostní předpisy
Tento přístroj je v souladu s normami EN61010-1: 2010, stupeň
•
znečištění 2, CAT II 500V, CAT
přístroj pouze v souladu s tímto návodem. V opačném případě může
být ochrana nedostatečná.
Před každým použitím pečlivě zkontrolujte izolaci sond a ujistěte se, že
•
neexistují žádné zlomené nebo jinak poškozené díly.
Jakmile indikátor na digitálním displeji zobrazí symbol nízké hladiny ba-
•
terie “ ”, ihned baterii vyměňte. Přístroj s vybitou baterií může udávat neplatné hodnoty. Před výměnou baterie se ujistěte, že jsou sondy
odpojeny.
Nastavte přístroj na požadovanou funkci a správný rozsah měření před
•
provedením měření.
Hodnoty naměřené nad nastavenou maximální hodnotu měření
•
mohou vést k poškození přístroje.
Aby nedošlo k poškození přístroje, nikdy neotáčejte kolečkem během
•
měření..
Pokud se měření provádí na efektivní napětí přes 60V DC nebo 30V
•
efektivní hodnoty AC, je třeba věnovat zvláštní pozornost
šoku.
Při výměně pojistky použijte pojistku správného typu a hodnoty:
•
•
•
pojistka 0.5A/500V (5 x 20 mm)
•
pojistka 10A/500V (5 x 20 mm)
•
Nepoužívejte ani neskladujte multimetr v prostředí s vysokou teplotou
a vlhkostí.
Nikdy neupravujte vnitřní okruh přístroje, mělo by to vliv na jeho provoz a
bezpečnost uživatele.
III 300V s dvojitou izolací. Používejte
nebezpečí
Provádějte pravidelné čištění spotřebiče měkkým hadříkem a jemným
•
saponátem. Nepožívejte žádná brusiva nebo rozpouštědla.
•
Přístroj je navržen tak, aby vydržel maximální uvedené napětí. Nelze
vyloučit, že jsou-li tyto hodnoty překročeny v důsledku impulsů,
přechodného přepětí, rušení nebo z jiných důvodů, měli byste používat
multiplikátor.
Po ukončení používání nezapomeňte vrátit ovládací kolečko zpět do
•
polohy OFF.
C. Mezinárodní elektrotechnické značky
Nízká úroveň nabití baterie
DC (stejnosměrný proud)
Dioda
Uzemnění
pojistka 0.5A/500V (5 x 20 mm)
pojistka 10A/500V (5 x 20 mm)
Upozornění
Dvojitá izolace
AC (střídavý proud)
Bzučák
Tranzistor
hFE
Odpovídá standardům EU
D. Vlastnosti
M
aximální napě
1.
Jištění:
2.
•
•
3.
Maximální zobrazení: 1999
4.
Extra zobrazení:
5.
Teplota
tí mezi svorkou a uzemněním: 500 V DC nebo AC
pojistka 0.5A/500V (5 x 20 mm)
pojistka 10A/500V (5 x 20 mm)
“1” . Negativní polarita
:
provozní: od
skladovací: od
: “-“
0°C do +40°C
-20°C do +60°C
Nadmořská výška: provozní: do 2.000 m.
20mA 10μA ± (1.5% + 2)
200mA 100μA ± (2% + 2)
10A 10mA ± (2% + 3)
otezione da sovraccarico:
enza
Range Risoluzione Precisione DMT600
200Ω 0.1Ω ± (1% + 5)
2kΩ 1Ω ± (1% + 3)
20kΩ 10Ω ± (1% + 3)
200kΩ 100Ω ± (1% + 3)
2MΩ 1kΩ ± (1.5% + 3)
otezione da sovraccarico:
iodo, Transistor, test del Buzzer di continuità
Funzione Range Condizioni di
Diodo Tensione
Test Buzzer di
continuità
otezione sovr
6.
Relativní vlhkost: relativní vlhkost max 80% pro teploty do 31°C, při lineárně
7.
klesající relativní vlhkosti na 50% do 40°C
Baterie: 3V CR2032
8.
Slabá baterie: zobrazení na displeji
9.
Rozměry: 124 x 69 x 30 mm
10.
Hmotnost: cca 100g (včetně baterie)
11.
E. Technická data
Přesnost: (hodnota v % z rozsahu + nejnižší platné číslice
garantována po dobu jednoho roku od kalibrace přístroje při 18 °C až 28 °C
při relativní vlhkosti do 75 %
Stejnosměrné napětí DC
Rozsah Rozlišení
200 mV 100μV ± (1%+2)
2V 1mV ± (1%+2)
20V 10mV ± (1%+2)
200V 100mV ± (1%+2)
500V 1V ± (1.2%+2)
Ochrana proti přetížení: 500V DC nebo AC pro všechny rozsahy. Impedance:
1M Ω
Střídavé napětí
Rozsah Rozlišení Přesnost DMT600
200V 100mV ± (1.5% +3)
500V 1V ± (1.5% +3)
Frekvence: 40 Hz-500Hz.
Ochrana proti přetížení:
Impedance: 450k Ω
Stejnosměrný proud DC
Rozsah Rozlišení Přesnost DMT600
200μA 100nA ± (1.5% + 2)
2000μA 1μA ± (1.5% + 2)
skladovací: do 10.000 m.
), přesnost je
Přesnost DMT600
AC
: 500V DC nebo AC pro všechny rozsahy
20mA 10μA ± (1.5% + 2)
200mA 100μA ± (2% + 2)
10A 10mA ± (2% + 3)
Ochrana proti přetížení:
-
-
Odpor
Rozsah Rozlišení Přesnost DMT600
200Ω 0.1Ω ± (1% + 5)
2kΩ 1Ω ± (1% + 3)
20kΩ 10Ω ± (1% + 3)
200kΩ 100Ω ± (1% + 3)
2MΩ 1kΩ ± (1.5% + 3)
Ochrana proti přetížení:
pojistka 0.5A/500V
Dioda, Tranzistor, Spojitost obvodu (prozvánění)
Funkce Rozsah
Dioda
Test spojitosti
obvodu
Ochrana proti přetížení: pojistka 0.5A/500V
pojistka 0.5A/500V
pojistka 10A/500V
Podmínky
testování
Stejnosměrný
proud (DC)
přibližně 10μA
Reverzní
napětí (DC)
přibližně 1,8 V
Napětí
naprázdno cca
1.8V
Na displeji se objeví
přibližné napětí
diody v propustném
směru
Vestavěný bzučák
signalizuje, že
odpor v obvodu je ≤50Ω

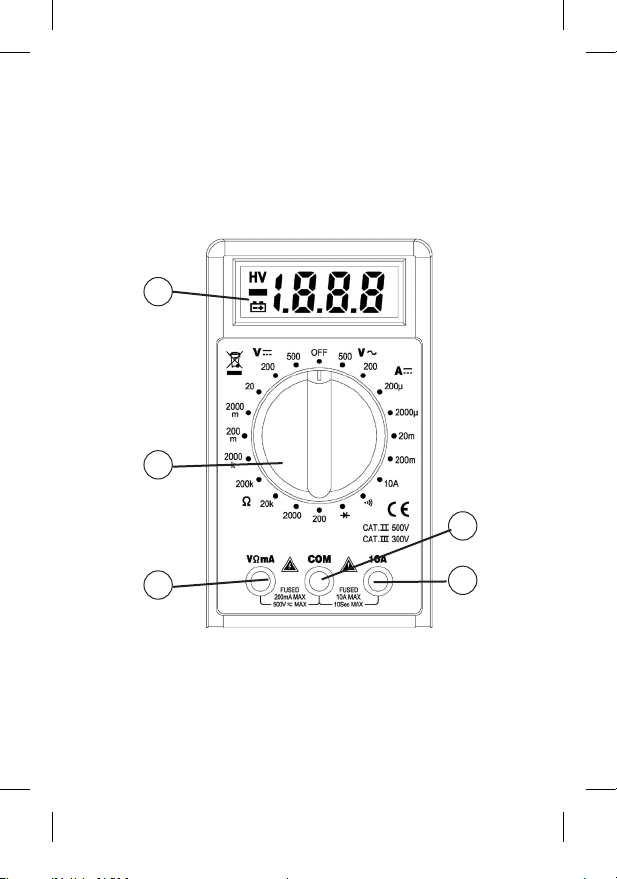

F. Ovládací panel
LCD displej
1.
Otočný přepínač rozsahů a funkcí
2.
Vstupní konektor (černá sonda, negativní polarita -)
3.
Vstupní konektor 10A (červená sonda, pozitivní polarita +)
4.
Vstupní konektor pro obecné měření (červená sonda, pozitivní polarita +)
5.
1
2
3
5
4
G. Jak provádět měření
Nejprve nastavte správnou polohu na otočném přepínači. Pokud si nejste jisti,
jakou hodnotu nastavit, vždy zvolit nejvyšší. Když je baterie vybitá, na displeji
se zobrazí ikona.

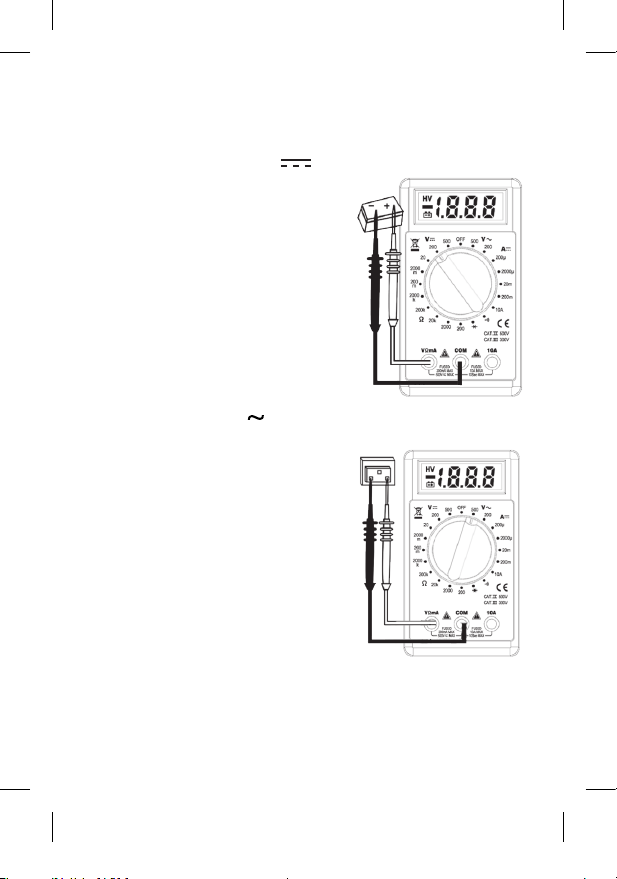

Měření stejnosměrného napětí
Nikdy měřte napětí vyšší než 500V, i
1.
když je možné tyto hodnoty zobrazit.
Toto měření může vést k poškození
vnitřních obvodů přístroje a vytváří
nebezpečí pro uživatele.
Když měříte napětí, jehož hodnotu
2.
předem neznáte, nastavte otočný
přepínač na maximální rozsah. Poté jej
můžete přesunout na nižší hodnotu
rozsahu v souladu s požadavky pro
získání přesnějšího měření.
Pokud se na displeji zobrazí „1“,
3.
znamená to, že zvolený rozsah je
přetížen a je třeba nastavit vyšší rozsah.
Měření střídavého napětí
Nikdy měřte napětí vyšší než 500V, i
1.
když je možné tyto hodnoty zobrazit.
Toto měření může vést k poškození
vnitřních obvodů přístroje a vytváří
nebezpečí pro uživatele.
Když měříte napětí, jehož hodnotu
2.
předem neznáte, nastavte otočný
přepínač na maximální rozsah. Poté
jej můžete přesunout na nižší
hodnotu rozsahu v souladu s
požadavky pro získání přesnějšího
měření.
Pokud se na displeji zobrazí „1“,
3.
znamená to, že zvolený rozsah je
přetížen a je třeba nastavit vyšší
rozsah.

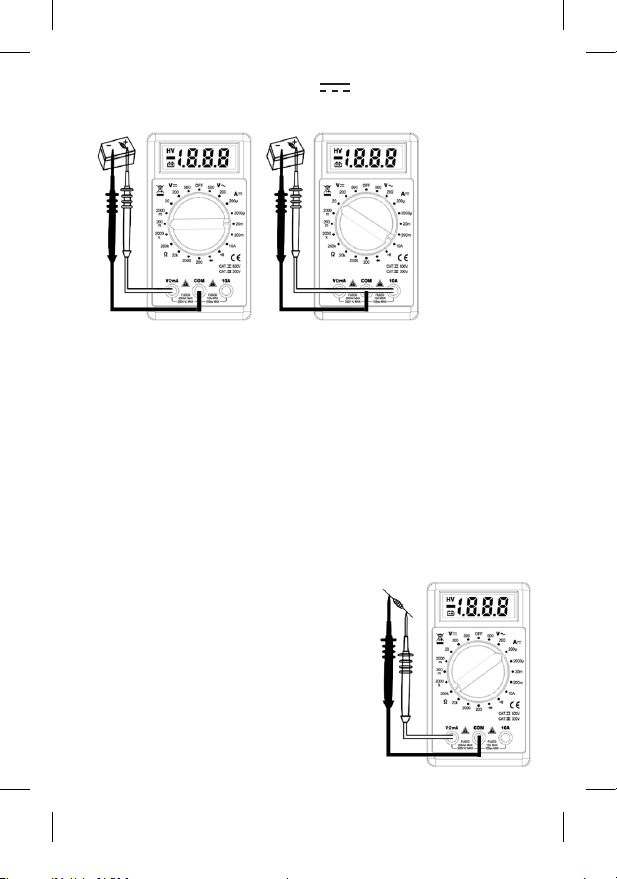

Jak měřit stejnosměrný proud DC A
Do 200mA
Neprovádějte měření, pokud hodnota mezi napětím naprázdno a zemí
1.
překročí bezpečnostní napětí 60V: mohlo by dojít k poškození zařízení a
vytváří nebezpečnou situaci pro uživatele.
Před měřením odpojte napájení ze zařízení, která mají být podrobena
2.
měření a zkontrolujte, zda je otočný přepínač na přístroji nastaven na
správný rozsah. Poté začněte napájet zařízení, která mají být měřena.
Je-li velikost proudu, který má být měřen, předem neznámá, nastavte
3.
otočný přepínač na maximální rozsah. Poté jej můžete přesunout na
nižší hodnotu rozsahu v souladu s požadavky pro získání přesnějšího
měření.
Je-li na vstupu mA multimetr přetížen, pojistka vyhoří. V tomto případě
4.
je možné ji nahradit jinou, která má stejné vlastnosti. Velikost pojistky
je: Φ 5x20 F 0.5A/500V
Maximální proud pro funkci 10A je 10A. Upozornění: v tomto případě
5.
neměřte déle než 10 sekund najednou. Po měření vyčkejte 15 minut,
aby se teplota snížila.
Jak měřit odpor Ω
Aby nedošlo k poškození přístroje během
1.
měření odporu, odpojte napájení
testované jednotky a zajistit, aby nebyly
kondenzátory zatížené.
2.
Pokud je hodnota odporu vyšší než 1MΩ,
vyčkejte několik sekund na stabilizaci
údajů na displeji..
Pokud se na displeji zobrazí „1“, znamená
3.
to, že zvolený rozsah je přetížen a je třeba
nastavit vyšší rozsah.
Od 200mA do 10A

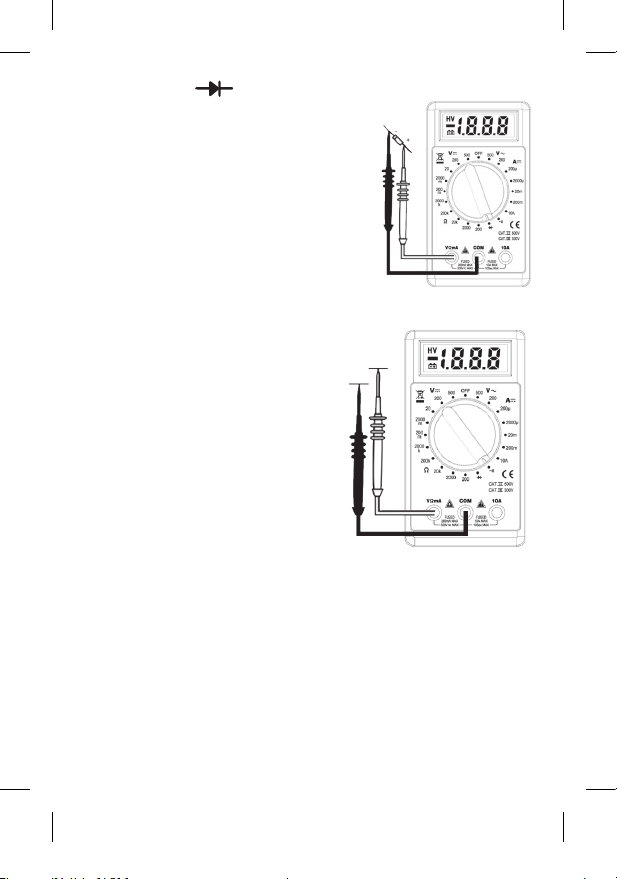

Jak měřit diody
Aby nedošlo k poškození přístroje
1.
během měření diody, odpojte napájení
testované jednotky a zajistit, aby nebyly
kondenzátory zatížené.
Při měření úbytku napětí diody,
2.
tranzistoru a dalších polovodičových
zařízení s funkcí diody musí jejich
silikonová konstrukce poskytnout
normální pozitivní hodnotu mezi 0,5V a
0.8V. „1“ na displeji znamená, že je
polarita diody prohozena.
Jak používat bzučák
Pokud existuje kontinuita obvodu - kabel
není přerušen (odpor je menší než 50Ω),
rozezní se zvuková signalizace.
