VEDETTE VT602B User Manual

MARQUE: VEDETTE

REFERENCE: VT602B

CODIC: 4198514

NOTICE

GUIDE D'INSTALLATION & D'UTILISATION

Lave-linge

2

FR

Cet appareil, destiné exclusivement à un usage

domestique, a été conçu pour laver le linge.
Très important : lisez attentivement ce guide d’utilisation
avant d’installer et d’utiliser cet appareil.

SÉCURITÉ

FR - FRANÇAIS

Respectez impérativement les consignes suivantes :

CHARGES PRÉCONISÉES :

— La capacité maximale de l’appareil est de 6 kg.

INSTALLATION :

— La pression de l’eau doit se situer entre 0.1 et 1 MPa (1 et 10 bars).
— N’utilisez pas de prolongateur, adaptateur, prise multiple ou pro­grammable.
— L’installation électrique doit être capable de résister à la puissance
maximale mentionnée sur la plaque signalétique et la prise doit être
dûment reliée à la terre.
— Une fois votre appareil installé, la fiche doit rester accessible.
— Utilisez exclusivement le tuyau d’alimentation et les joints neufs
fournis avec l’appareil

.

— Si le cordon d’alimentation est endommagé, faites le remplacer par
le Service-Après-Vente ou par un professionnel qualifié, afin d’éviter
tout risque éventuel.
— Il est déconseillé d’installer votre appareil sur un tapis ou un sol en
moquette afin de ne pas gêner la circulation d’air à sa base.
— En cas de problème ne pouvant être résolu par vous même (voir
page 8), n’intervenez pas sur l’appareil et faites appel au service
technique du revendeur ou du fabricant.

UTILISATION :

— Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans
et par des personnes ayant des capacités physiques, sensorielles ou
mentales réduites ou dénuées d’expérience ou de connaissance, s’ils
(si elles) sont correctement surveillé(e)s ou si des instructions rela­tives à l’utilisation de l’appareil en toute sécurité leur ont été données
et si les risques encourus ont été appréhendés. Il convient de surveil­ler les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil et
d’éloigner ceux de moins de 3 ans, sauf s’ils sont sous surveillance
permanente.
—

Le nettoyage et l’entretien de l’appareil ne doivent pas être effectués

par des enfants sans surveillance.

G

3

SÉCURITÉ

(suite)

FR

UTILISATION

(suite)

:

— Ne pas introduire de linge traité au moyen de détachant, dissolvant
ou produit inflammable immédiatement après traitement (risque
d’explosion).
— Ce lave-linge est équipé d’une sécurité pour prévenir tout déborde­ment d’eau éventuel.
— En fin de cycle, veillez à fermer le robinet d’arrivée d’eau et à
débrancher le cordon électrique.

ENVIRONNEMENT

1 - INSTALLATION

croquis et notamment en veillant à ce que le raccor­dement ne soit pas étanche : laisser un libre passage
à l’air entre le tuyau de vidange et le conduit d’éva­cuation, afin d’éviter tout refoulement d’eaux usées
dans la machine et toutes mauvaises odeurs.

1.4 - MISE À NIVEAU

(Fig. 1.4)

L’appareil doit impérativement être installé sur un
sol horizontal. Si nécessaire, et s’il est équipé de
pieds réglables situés à l’avant de l’appareil, stabili­sez votre lave-linge en les mettant à niveau. S’il est
équipé de roulettes escamotables, il peut être
déplacé, en tirant à fond vers la gauche le levier
situé en bas de l’appareil

.

1.5 - RACCORDEMENT ÉLECTRIQUE

(Fig. 1.1.1)

Veillez à bien respecter les indications figurant sur
la plaque signalétique de l’appareil.

1.6 - NETTOYAGE PRÉALABLE

Après installation, il est indispensable de procéder
à un nettoyage préalable de votre lave-linge en pro­grammant un cycle coton 90°C sans linge et avec
une demi-dose de lessive.

Ce lave-linge a été conçu dans un souci de res­pect de l’environnement.

PROTECTION DE L’ENVIRONNEMENT

Dosez votre lessive en fonction du degré de salis­sure de votre charge de linge et de votre dureté
d’eau, en ne dépassant pas la dose recommandée
par le fabricant de lessive.

Les matériaux d’emballage de cet appareil sont
recyclables.

Contribuez à la protection de l’environnement en
les déposant dans les conteneurs municipaux pré­vus à cet effet.

Votre lave-linge contient aussi de nombreux
matériaux recyclables, il est marqué de ce
logo pour vous rappeler que les appareils
usagés ne doivent pas être mélangés avec
d’autres déchets.

Le recyclage de l’appareil sera ainsi réalisé confor­mément à la directive européenne 2012/19/UE sur
les déchets d’équipements électriques et électro­niques.

Adressez-vous à votre mairie ou à votre revendeur
pour connaître les points de collecte des appareils
usagés les plus proches de votre domicile.

ECONOMIES D’ÉNERGIE

Ne programmez le prélavage que lorsque c’est
absolument nécessaire. Pour du linge peu ou nor­malement sale, un programme à basse température
est suffisant.

1.2 - RACCORDEMENT À LA CANALISATION

D’EAU

(Fig. 1.2 )

Branchez le tuyau d’alimentation avec ses joints
neufs sur le raccord situé à l’arrière du lave-linge et
sur votre robinet muni d’un embout fileté Ø 20x27.

1.3 - ÉVACUATION

(Fig. 1.3)

Positionnez le tuyau de vidange, muni de sa crosse

en veillant à bien respecter les indications du

H

— Enlevez les 3 colliers support tuyau , et obs­truez impérativement les 3 trous à l’aide des

E

1.1 - DÉBALLAGE

(Fig. 1.1.2 à 1.1.4)

Respectez impérativement les consignes suivantes :

— Retirez les cales du couvercle et des battants de
tambour puis ouvrez et refermez soigneusement le
tambour.
— Soulevez le lave-linge et retirez le socle et la
cale moteur

(Fig. 1.1.2)

.

A

B

les caches

(Fig. 1.1.3)

.

D

— Enlevez la traverse et obstruez les trous avec

C

caches

(Fig. 1.1.4).

F

4

FR

2 - UTILISATION

RECOMMANDATIONS :

— Avant d’introduire du linge triez selon la couleur, le
degré de salissure et le type de textile. Videz les
poches, fermez les fermetures à glissières, enlevez
les crochets des voilages, placez les petites pièces
de linge dans un filet de lavage.
— Retirez les boutons mal cousus, les épingles et les
agrafes.
— Nouez les ceintures, les rubans de tabliers, etc.

2.1 - CHARGEMENT DE VOTRE LINGE

(Fig. 2.1)

Actionnez la poignée de couvercle et ouvrez le tam­bour en appuyant sur le poussoir .

A

1 -

3 - PROGRAMMATION

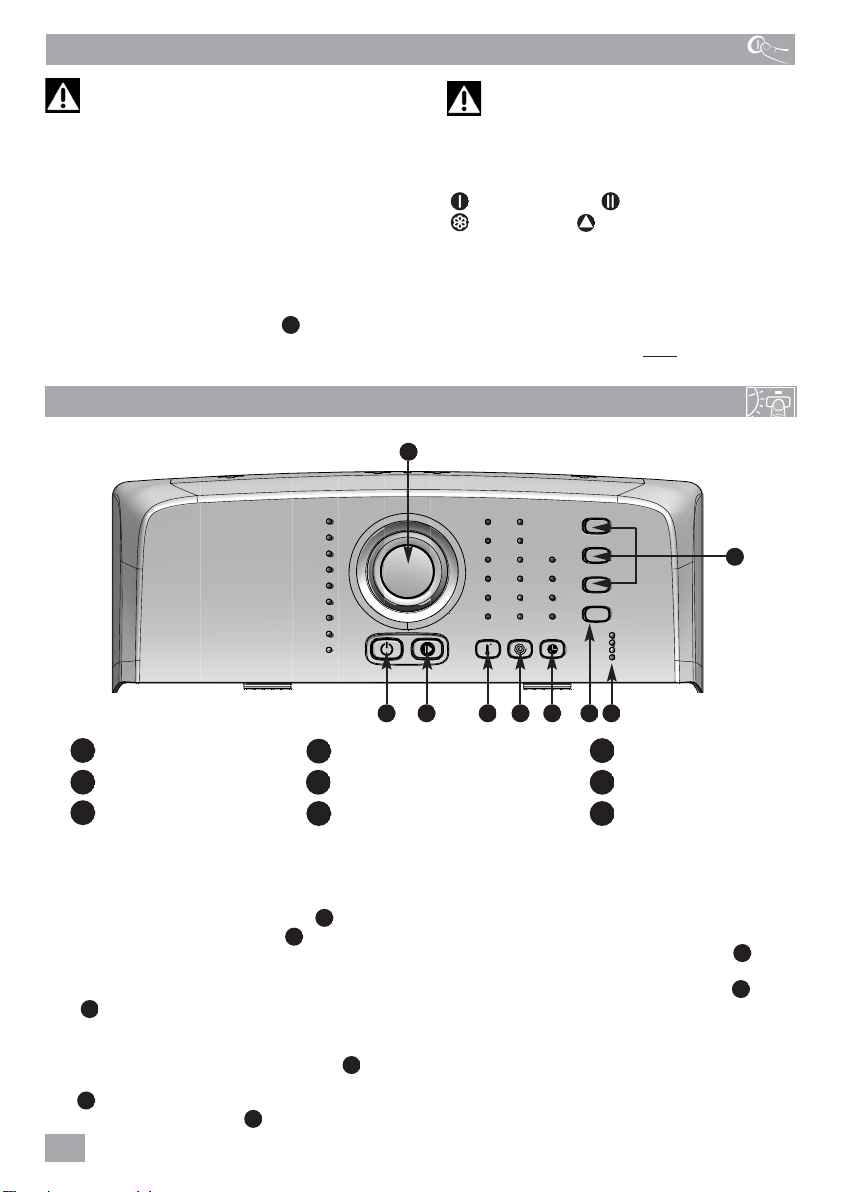

3.1 - LE BANDEAU DE COMMANDE

Après introduction du linge, assurez vous de
la bonne fermeture du tambour. Vérifiez que

le liseré du poussoir est bien visible.

3.2 - PROGRAMMER UN CYCLE DE LAVAGE

2.2 - PRODUITS LESSIVIELS ET ADDITIFS

(Fig. 2.2)

La boîte à produits comporte 4 compartiments :

prélavage (poudre), lavage (poudre ou liquide),
assouplissant, javel.

cl

— Utilisez des détergents certifiés pour lave-linge à
usage domestique.
— Ne pas utiliser de lessive liquide avec le cycle pré­lavage et/ou départ différé.
— La javel concentrée doit être impérativement
diluée.
— Ne pas dépasser le niveau MAX.

MISEENMARCHEDEL’APPAREIL

Appuyez sur la touche «Marche/Arrêt» .

1

Un bip d’alerte vous indiquera les sélections incom­patibles avec votre programme.
Appuyez sur la touche «Départ/Pause» pour
lancer votre programme. Le voyant «Déroulement
du cycle» devient fixe. Les voyants de la
machine vous indiquent dans quelle phase se
trouve le cycle.

9

8

Le voyant «Déroulement du cycle» clignote

(Fig.

3.2.1)

pour vous indiquer que vous êtes en mode
sélection.
Si vous le souhaitez, vous pouvez à l’aide du sélec­teur modifier votre programme. La machine
affiche la température et la vitesse d’essorage les
mieux adaptées au programme choisi.
Si vous le souhaitez à l’aide de la touche vous
pouvez modifier la température, à l’aide de la tou­che

la vitesse d’essorage, et choisir d’éventuelles

8

2

3

4

options à l’aide des touches .

6

412

3

768

9

5

1

2

Marche/Arrêt

Sélecteur

5

4

7

Sélection de la vitesse d’essorage

Sélection du départ différé

8

6

Sélection de la température

Options

3

Favori

Déroulement du cycle

Départ/Pause

9

cl

5

FR

1 -

3 - PROGRAMMATION

(suite)

Ouvrez le couvercle et retirez votre linge.
Certains modèles positionnent automatiquement
leur tambour ouverture en haut pour faciliter l’accès
au linge. Cette opération dure au maximum 3
minutes.
Faites un appui long sur la touche
«Marche/Arrêt» pour éteindre votre lave-linge.

PROGRAMME QUOTIDIEN

Programme à 40°C pour laver en 39 minutes, 3kg
maximum de coton ou de linge mixte normalement
sale, en garantissant un résultat de lavage parfait.

PROGRAMME RAPIDE 25 MINUTES

Programme à 30°C pour laver en 25 minutes, 2,5 kg
maximum de coton ou de linge mixte peu sale.

Important : Pour ce programme, les doses de
lessive doivent être réduites de moitié.

PROGRAMME DÉLICAT / LAINE

Programme avec cadence de brassage et essorage
adaptés à la nature de ces textiles.
Ce programme permet, également, de laver les tex­tiles signalés comme lavable à la main, à condition
de sélectionner la température «froid» ().

PROGRAMME DRAPS

Cycle intensif pour un lavage en profondeur et rin­çage renforcé. Option rinçage plus forcée.

OPTION RINÇAGE +

Ajoute un rinçage. Recommandé pour les peaux
sensibles.

OPTION PRÉLAVAGE

Pour ôter terre, sable, sang... elle permet d’enchaî­ner ensuite le lavage dans de l’eau propre.

Il est nécessaire d’introduire également du
détergent (lessive poudre uniquement) dans le
compartiment prélavage de la boîte à pro-

duits

(Fig. 2.2)

.

OPTION COULEURS FONCÉES

Permet à votre lave-linge de prendre soin de votre
linge de couleurs foncées et d’éviter les plis et les
marques blanches.

FAVORI

Grâce à cette fonction vous pouvez enregistrer votre
programme favori et le rappeler dès la mise en
marche de votre appareil par un simple appui sur
cette touche.
Pour enregistrer votre programme favori : choisissez
votre programme, votre température, votre essorage
ainsi que vos options éventuelles. Mémorisez ce
réglage par un appui long sur la touche . Un bip
sonore vous confirmera l’enregistrement de vos
réglages.

7

1

DÉPART DIFFÉRÉ D’UN PROGRAMME

Vous pouvez choisir de différer votre cycle en vous
servant de la touche . Par appuis successifs
vous pouvez retarder le départ de votre cycle de 3,
6, 9 ou 12 heures. Validez en appuyant sur la touche
«Départ/Pause» . Les voyants de déroulement

5

9

du cycle clignotent successivement pour vous
indiquer que votre programmation est bien prise en
compte. Les leds s’éteindront successivement
toutes les trois heures jusqu’à ce que votre cycle
démarre réellement

(fig 3.2.2)

.

METTRE OU ENLEVER UNE PIÈCE PENDANT LE

LAVAGE

(impossible pendant l’essorage)

Faites un appui long sur la touche
«Départ/Pause» pour interrompre le programme.

8

9

Le voyant

déroulement du cycle clignote.

Mettez ou enlevez la ou les pièces de textile.

Le temps de déverrouillage du couvercle

dépend de la température intérieure de la
machine et peut prendre, pour des raisons de sécu­rité, plusieurs minutes.
Appuyez sur la touche «Départ/Pause» pour
relancer le programme. Le voyant déroulement du
cycle est fixe.

Nota : Si vous avez choisi un départ différé, vous
pouvez accéder instantanément au tambour pen­dant la phase précédant le départ du cycle de
lavage.

ANNULATION D’UN PROGRAMME

Faites un appui long sur la touche «Marche/Arrêt»

.
Tous les voyants s’éteignent.
Cette opération peut se faire à tout moment, pen­dant le cycle ou pendant la programmation ou
même pendant une pause.
Nota : Dans tous les cas, une annulation vous
oblige, ensuite, à tout reprogrammer depuis le
début

(voir paragraphe. 3.2)

.

FIN DU LAVAGE

Le voyant «Fin» s’allume fixe et un bip vous indique
la fin du programme. Ce voyant s’éteindra automa­tiquement au bout de 5 minutes maximum afin
d’économiser l’énergie en mode veille.

8

9

8

1

Information :

En cas de coupure de courant, votre cycle redémarrera
automatiquement dès le retour de l’alimentation, là où
il s’était arrêté.

6

FR

1 -

3 - PROGRAMMATION

(suite)

(*) Les temps de cycles sont donnés pour une valeur moyenne «sans option» et peuvent varier en fonc­tion de la charge de linge, de la température...

- Si vous faites un programme avec «Rinçage +», vous devez ajouter 17 minutes.

- Si vous faites un programme avec «Prélavage», vous devez ajouter de 18 à 25 minutes.

Tableau de programmes

Programmes

Température

(°C)

Charge

maximale de

linge sec

Durée du

cycle (*)

Rinçage +

Prélavage

Couleurs foncées

Égouttage

Arrêt cuve

pleine

COTON / ÉPONGE

Froid - 90

6,0 kg

1h50 - 2h10

COTON ECO

40 - 60

6,0 kg

2h20 - 3h20

MIXTE

- Synthétique

- Fibres mélangées

Froid - 60

2,5 kg

1h20

DÉLICAT / LAINE Froid - 40

1,5 kg

36 min

Programmes spéciaux

Quotidien

Froid - 40

3,0 kg

39 min

Rapide 25 minutes

Froid - 40

2,5 kg

25 min

Draps

Froid - 90

6,0 kg

2h15

Programmes particuliers

Rinçage / Essorage

-

-

19 min

Essorage seul -

-

10 min

FONCTION ARRÊT CUVE PLEINE

Cette fonction permet de retirer du linge de votre
machine avant la phase d’essorage ou de différer
cette phase d’essorage. Ceci permet à votre linge
de rester dans l’eau afin d’éviter le froissage.
Lorsque la machine est arrêtée cuve pleine, le
voyant «Arrêt cuve pleine» et la led d’avancement
«Rinçage» clignotent

(Fig. 3.2.3)

.
Ensuite, vous pouvez faire une vidange seule (posi­tion « ») ou sélectionner une autre vitesse d’esso­rage. Le programme se terminera automatique­ment.

FONCTION EGOUTTAGE

Cette fonction, pour du linge très délicat, permet de
passer à la vidange du lave-linge en supprimant l’es­sorage.

PROGRAMMES POUR LES ESSAIS SELON RÉGLEMENT DÉLÉGUÉ (UE) N°1061/2010

- Programme coton standard à 60°C : Coton ECO - - sans option - essorage maxi.

- Programme coton standard à 40°C : Coton ECO - - sans option - essorage maxi.

60°c60°c

40°c40°c

7

FR

4 - ENTRETIEN COURANT

, séparez la boîte de l’enjoliveur .

BCD

— Rincez le tout sous le robinet.
— Remontez tout les éléments de la boîte, puis re­mettez l’ensemble à sa place sous le couvercle de
la machine.

4.1 - POUR ÉVITER LES MAUVAISES ODEURS

Respectez les consignes d’installation du tuyau
d’évacuation indiquées au paragraphe 1.3, laissez
le couvercle ouvert en fin de cycle. Procédez une
fois par mois à un cycle à vide avec lessive à 60°C
ou 90°C.

4.2 - BOÎTE À PRODUITS

(Fig. 4.1)

— Déverrouillez la boîte en appuyant sur les
bossages , tirez la vers vous. Retirez les

siphons

A

en appuyant avec un crayon dans le trou

en

la poussant vers la droite.

B

4.3 - FILTRE DE POMPE

(Fig. 4.2)

— Déverrouillez la pièce au fond du tambour

A

—

Faire tourner le tambour vers l’avant.

—

Retirez le filtre de pompe , enlevez les objets se
trouvant éventuellement à l’intérieur et rincez le sous
le robinet.
—

Repositionnez les deux pièces et

.

CCA

—

Poussez la pièce vers la gauche jusqu’à

ce

qu’elle soit bien encliquetée.

4.4 - CARROSSERIE

Ne pas utiliser de produits ou éponge abrasifs.
Utilisez du savon liquide. Séchez avec un linge doux.

A

8

FR

5 - ANOMALIES

Des incidents peuvent survenir lors de l'utilisation de votre lave-linge :

Problèmes : Causes / Remèdes :

Le lave-linge ne démarre pas : - L’appareil n’est pas branché ou il y a une coupure de courant

électrique.

- Vous n’avez pas appuyé sur la touche «Départ/Pause» .

- Vous avez programmé un départ différé.

- Voir anomalies 5.1 et 5.3.

9

Le linge est mal ou pas essoré : - Vous avez sélectionné un programme sans essorage ou à

essorage limité.

- La sécurité d’essorage a détecté une mauvaise répartition du
linge dans le tambour : dépliez le linge et programmez un nou­vel essorage.

- Vérifiez la hauteur de la crosse de vidange

(Fig.1.3)

.

H

Une flaque d’eau apparait au sol : Retirez avant tout la fiche de courant et fermez l’arrivée d’eau.

- Vérifiez la présence des joints ainsi que le serrage des rac­cords du tuyau d’alimentation

(Fig.1.2)

.

- Vérifiez le bon positionnement de la crosse de vidange

(Fig.1.3)

.

H

G

Fortes vibrations à l’essorage : - Le lave-linge est mal débridé

(Fig.1.1.3)

.

- Le sol n’est pas horizontal

(paragraphe 1.4)

.

Le lave-linge ne vidange pas : -

Vous avez programmé un «Arrêt cuve pleine»

.

- Le tuyau de vidange est plié ou écrasé

(Fig.1.3)

.

- Voir anomalie 5.2.

Le couvercle ne s’ouvre pas : -

Le programme n’est pas encore terminé

.

- Attendez que la température intérieure de la machine diminue.

Le tambour est bloqué : - Si vous pouvez y accéder, vérifiez qu’une petite pièce de linge

ne soit pas passée entre la cuve et le tambour, en retirant la
pièce du fond du tambour

(Fig.4.2)

.

- Voir anomalie 5.3.

A

Les portillons du tambour s’ouvrent trop
lentement (pour les machines équipées de

portillons à ouverture douce) :

-

Votre machine n’a pas fonctionné depuis longtemps

.

- Elle est située dans un local trop froid.

- Des résidus de lessive (poudre) bloquent les charnières.

- dans tous les cas, tout rentre dans l’ordre après la première
ouverture.

A la fin du programme tous les voyants sont
éteints :

-

Afin d’économiser l’énergie les voyants s’éteignent automati­quement au bout de 5 minutes maximum après la fin de votre
programme. Un simple appui sur n’importe quelle touche
remet en fonctionnement votre affichage

.

Si les voyants de vitesse clignotent accompagnés d’un bip alarme, avant d’appeler votre Service-Après-Vente :

Voici quelques points à vérifier :

5.1

vérifiez si le

filtre de la

pompe est

bouché ; net-

toyez le filtre

(paragraphe

4.3)

.

5.2

600

vérifiez si :

- le couvercle

est mal fermé.

- le tambour
est bloqué.

5.3

vérifiez si
le robinet
d’eau est

ouvert.

Si un autre voyant de vitesse que ceux représentés ci-dessus clignote, contactez le Service-Après-Vente en lui
indiquant le ou les voyants allumés afin de lui faciliter la tâche.

600

600

9

FR

6 - INFORMATIONS RELATIVES AU RÉGLEMENT UE 1015/2010

(*) Programme sans option, essorage maxi.
Pour des raisons d’économie d’énergie, la température de lavage réelle peut différer de la température de pro-

gramme indiquée.

Mode arrêt :

0,47 W

Mode laissé

sur marche :

0,47 W

Conformément au règlement UE 1015/2010, vous trouverez ci-après des informations complémentaires sur le
produit. Leur motif : des directives sur les économies d’énergie auxquelles tous les appareils vendus dans l’UE
doivent se conformer.

INFORMATION PRODUIT

Pour connaître la classe d’efficacité d’essorage de votre appareil, consultez son label énergétique fourni avec
celui-ci et se reporter au tableau ci-dessous :

Humidité résiduelle du linge

72 ≤ D < 81

54 ≤ D < 63

D < 45

Humidité résiduelle D en %

45 ≤ D < 54

Classe d’efficacité d’essorage

A (très haute efficacité)

B
C
D

63 ≤ D < 72

E

Ces programmes conviennent pour nettoyer les textiles en coton normalement sales, et sont les plus efficaces
en ce qui concerne les consommations conjointes d’énergie et d’eau.

Programmes pour les essais selon réglement délégué (UE) 1061/2010

Consommation d’électricité en mode arrêt et laissé sur marche

CHOIX DE LA BONNE LESSIVE

Le symbole d’entretien du linge définit le bon choix de lessive, de la bonne température et du traitement adé­quat du linge.

Linge blanc

en coton

Linge couleur en lin ou

en coton

Type de textile Programme Produit lessiviel

Lessive avec produit blanchissant

Lessive couleur sans produit blan-

chissant

Lessive couleur/délicat

Lessive pour linge délicat

Lessive pour lainages

Coton

Tem p.

≤

60°C

Synthétiques

Synthétiques

Tem p.

≤

60°C

Textiles délicats

Délicat/Soie

Tem p.

≤

40°C

Laine

Laine

Tem p.

≤

30°C

Coton

Tem p.

≤

90°C

min

Charge maximale de linge sec (6 kg)

Programme (*)

COTON ECO 60°C pleine charge

COTON ECO 60°C 1/2 charge
COTON ECO 40°C 1/2 charge

kWh litres

0.79

0.50

0.44

205

123

49
32
32

120

10

FR

1

1.1.1 1.1.2

1.1.3

1.1.4 1.2

1.3 1.4

A

B

C

C

D

G

H

13mm

2

2

1

D

E

12

12

F

90cm
maxi

65cm

mini

CLIC

o 34mm

/

mini

11

FR

2

3

4

2.1 2.2

A

3.2.1

3.2.2

3.2.3

1

2

1

2

2

CLIC

1

A

B

C

4.2

1

1

2

A

B

C

D

4.1

CLAC

ml ml

150

220

180

100

100

50

50

140

100

100

50

60

25

Prélavage
Lavage
Rinçage
Fin

12h

9h

6h

3h

12h

9h

6h

3h

12h

9h

6h

3h

12h

9h

6h

3h

600

TW2G01149-00 02/16

INTERVENTIONS FRANCE

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire
de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des réfé­rences complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces rensei­gnements figurent sur la plaque signalétique

(Fig.1.1.1)

.

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

Pièces d’origine :

Lors d’une intervention, demandez l’utilisation exclusive de pièces détachées certifiées d’origine.

RELATIONS CONSOMMATEURS FRANCE

NOTES

Service fourni par Brandt France, S.A.S au capital social de 100.000.000 euros

RCS Nanterre 801 250 531

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez :
consulter notre site :

www.vedette.com

nous écrire à l’adresse postale suivante :

Service Consommateurs VEDETTE
5 avenue des Béthunes
CS69526 SAINT OUEN L’AUMONE
95060 CERGY PONTOISE CEDEX

nous appeler du lundi au vendredi de 8h30 à 18h00 au :
