Page 1
Page 2
2
Au fil des pages de cette notice, vous découvrirez les symboles suivants
qui vous signaleront:
les consignes de sécurité à respecter impérativement,
(pour vous, votre machine ou votre linge)
un danger électrique,
les conseils et les informations importantes.
Pages
1 Comment effectuer votre première installation ?
• Consignes de sécurité ------------------------------------------------------------------ 4
• Comment faire des économies d’énergie --------------------------------------------- 4
• Description de l’appareil --------------------------------------------------------------- 5
• Evacuation de l’air de votre sèche-linge ---------------------------------------------- 6
raccordements à l’une des trois sorties
évacuation de l’air vers l’extérieur
• Mise en place de votre sèche-linge --------------------------------------------------- 7
Environnement de l’appareil
Mise à niveau
• Encastrement --------------------------------------------------------------------------- 8
• Retournement de la porte ------------------------------------------------------------- 8
• Montage en colonne ------------------------------------------------------------------- 9
• Alimentation électrique ---------------------------------------------------------------- 9
2 Comment utiliser votre sèche-linge ?
• Préparation du linge ------------------------------------------------------------------- 10
• Introduction du linge ------------------------------------------------------------------ 10

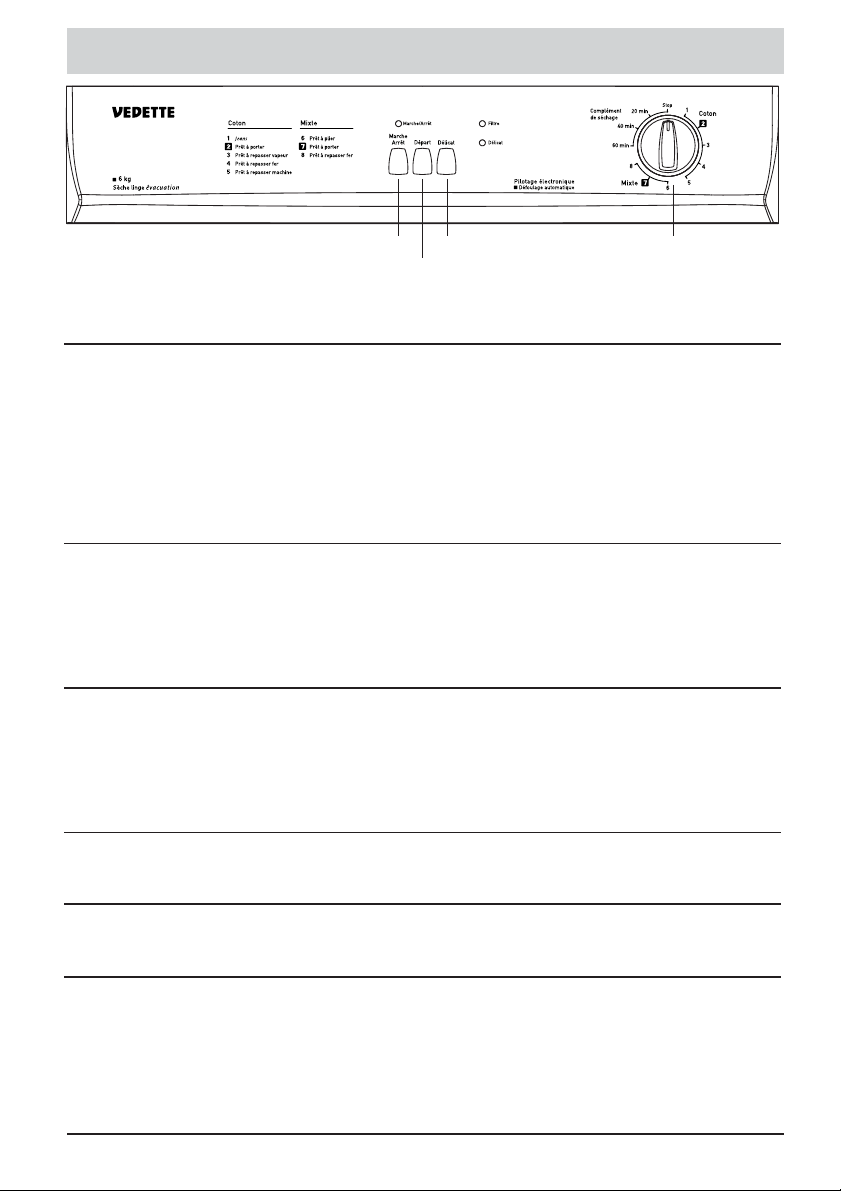

• Présentation de la programmation ---------------------------------------------------- 11
• Les programmes de votre sèche-linge ------------------------------------------------ 12
• Déroulement du programme --------------------------------------------------------- 13
3 L’entretien de votre sèche-linge
• Entretien courant ----------------------------------------------------------------------- 14

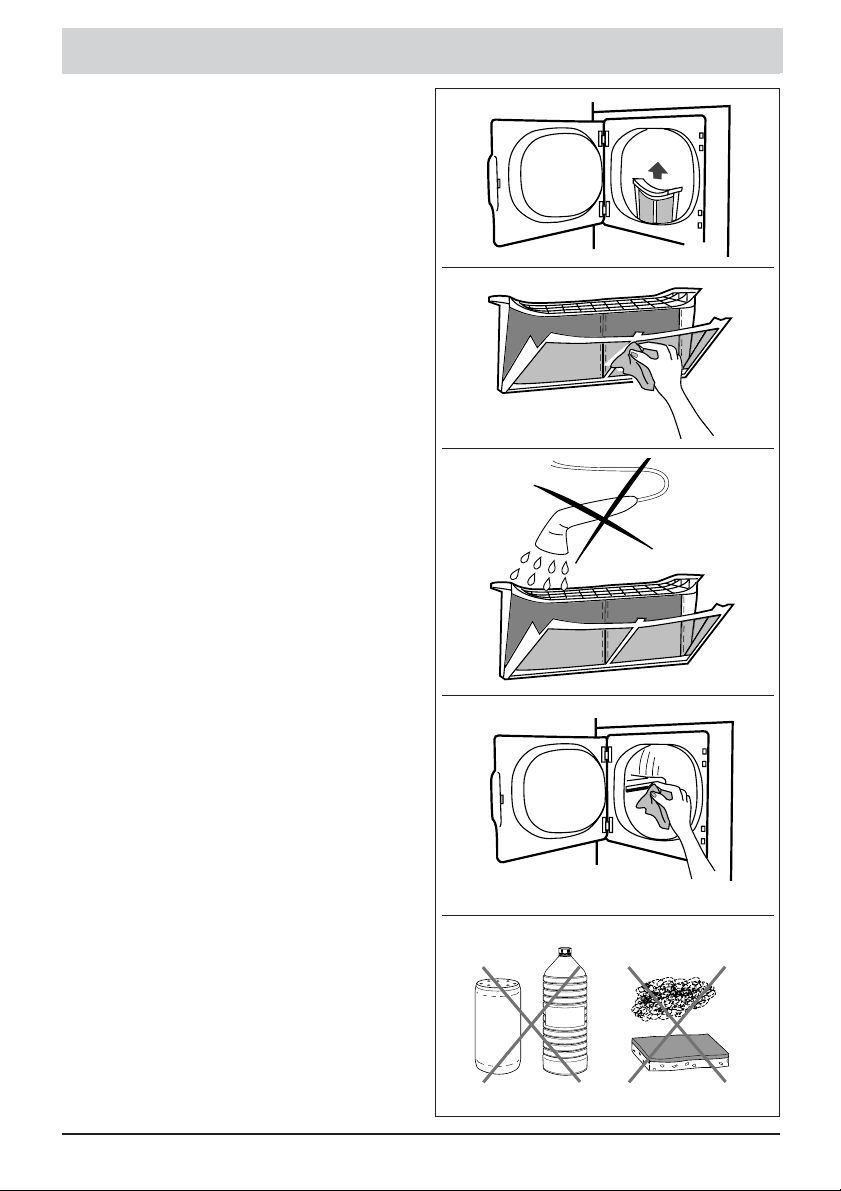

Nettoyage du filtre
Nettoyage des sondes de contrôle d’humidité
Nettoyage de votre sèche-linge
4 Anomalies - Que faire si...
• Incidents pouvant survenir ------------------------------------------------------------ 15
5 Relations consommateurs
• Au dos de la couverture --------------------------------------------------------------- 16
Sommaire
Page 3
3
Cher Cliente, Cher Client,
Vous venez d'acquérir un sèche linge VEDETTE et nous vous en remercions.
Nos équipes de recherche ont conçu pour vous un nouvel appareil pour prendre
soin de votre linge, avec une qualité de séchage irréprochable, la meilleure
consommation d’énergie du marché et un nouveau design associant modernité et
efficacité.
Le grand volume de tambour permet de sécher une charge de 6 kg de linge et d’en
réduire le froissage.
Pour répondre à tous vos besoins, le sèche linge VEDETTE vous propose des programmes
et des fonctions adaptés.
Vous trouverez également dans la gamme des produits VEDETTE, un vaste choix de
lave linge, lave-vaisselle, réfrigérateurs et congélateurs, que vous pourrez coordonner
à votre nouveau sèche linge.
Notre service consommateurs est à votre disposition et votre écoute pour répondre
à toutes vos questions ou suggestions.
VEDETTE, spécialiste incontesté du lavage depuis plusieurs décennies, vous offre une
fois de plus des produits performants, fiables et faciles à utiliser, dans un respect
constant de votre linge.
La Marque VEDETTE
Avant de mettre votre appareil en route, veuillez lire attentivement cette notice, ce qui vous permettra
de vous familiariser très rapidement avec son fonctionnement.
Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs
caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
Page 4
4
Consignes de sécurité
Economies d’énergie
Votre sèche-linge est conçu pour un usage exclusivement domestique, pour
sécher des textiles séchables en machine.
• Essorez vos textiles à grande vitesse,
I’humidité résiduelle sera faible et votre
consommation d’énergie sera réduite. Même
les textiles synthétiques doivent être essorés
avant le séchage.
• Chargez votre machine au maximum, tout
en respectant les indications de volume que
nous vous donnons dans cette notice. Vous
optimiserez ainsi votre consommation
d’énergie.
• Une température ambiante élevée ainsi
qu’une pièce trop petite augmentent le
temps de séchage et la consommation
d’électricité.
• Ne raccordez jamais la gaine d’évacuation
à un conduit de cheminée (risque de
refoulement des gaz de combustion), ni à
une VMC (Ventilation Mécanique
Contrôlée).
• Utilisez votre appareil conformément au
mode d’emploi, ceci lui évitera des
dommages ainsi qu’à votre linge. N’utilisez
pas de dissolvants dans l’appareil (risque
d’incendie et d’explosion).
• Précautions d’utilisation de produits
détachants : tout traitement préalable par
solvant, détachant, aérosol est interdit, ces
produits étant très inflammables. Si le linge
nécessite ce type de traitement, le réaliser
impérativement avant lavage. De même,
nous vous recommandons de ne pas
utiliser ces produits à proximité de votre
sèche-linge et plus généralement
d’appareils électriques dans une pièce mal
aérée, et ce, afin d’éviter tout risque
éventuel d’explosion.
• Conformez- vous scrupuleusement aux
étiquettes d’entretien de votre linge.
• Si vous devez ouvrir Ia porte du tambour
pendant le cycle de séchage, veillez à ne
pas toucher immédiatement le tambour,
car il est très chaud.
• Contrôlez à intervalles réguliers la gaine
d’évacuation, vous pourrez ainsi empêcher
un mauvais fonctionnement de l’appareil.
• Si des incidents se produisent et que vous
ne pouvez les résoudre grâce aux solutions
que nous vous préconisons (voir
chapitre “
incidents pouvant survenir
”),
faites appel à un professionnel qualifié.
• Ne laissez pas les enfants jouer avec
l’appareil et éloignez les animaux
domestiques.
• Avant de vous séparer de votre appareil
usagé rendez le inutilisable. Débranchez
et coupez le câble d’alimentation au ras
de l’appareil. Rendez la fermeture de la
porte inutilisable
.
• Soyez respectueux de l’environnement :
renseignez-vous auprès de votre revendeur
ou des services techniques de votre ville
sur les possibilités de mise au rebut de votre
appareil lorsqu’il sera usagé.
• Si vous désirez changer le cordon
d’alimentation de votre appareil faites
appel à un professionnel qualifié.
• Pendant le fonctionnement du sèche-linge,
ne pas toucher le panneau arrière, car il
peut atteindre des températures élevées.
Respectez impérativement les consignes
suivantes. Nous déclinons toute
responsabilité et garantie en cas de
non respect de ces recommandations
pouvant entraîner des dégâts matériels
ou corporels.
Page 5
5
Description de l’appareil
Tableau de commande
Filtre
3 sorties possibles pour l’évacuation d’air
Page 6
6
A

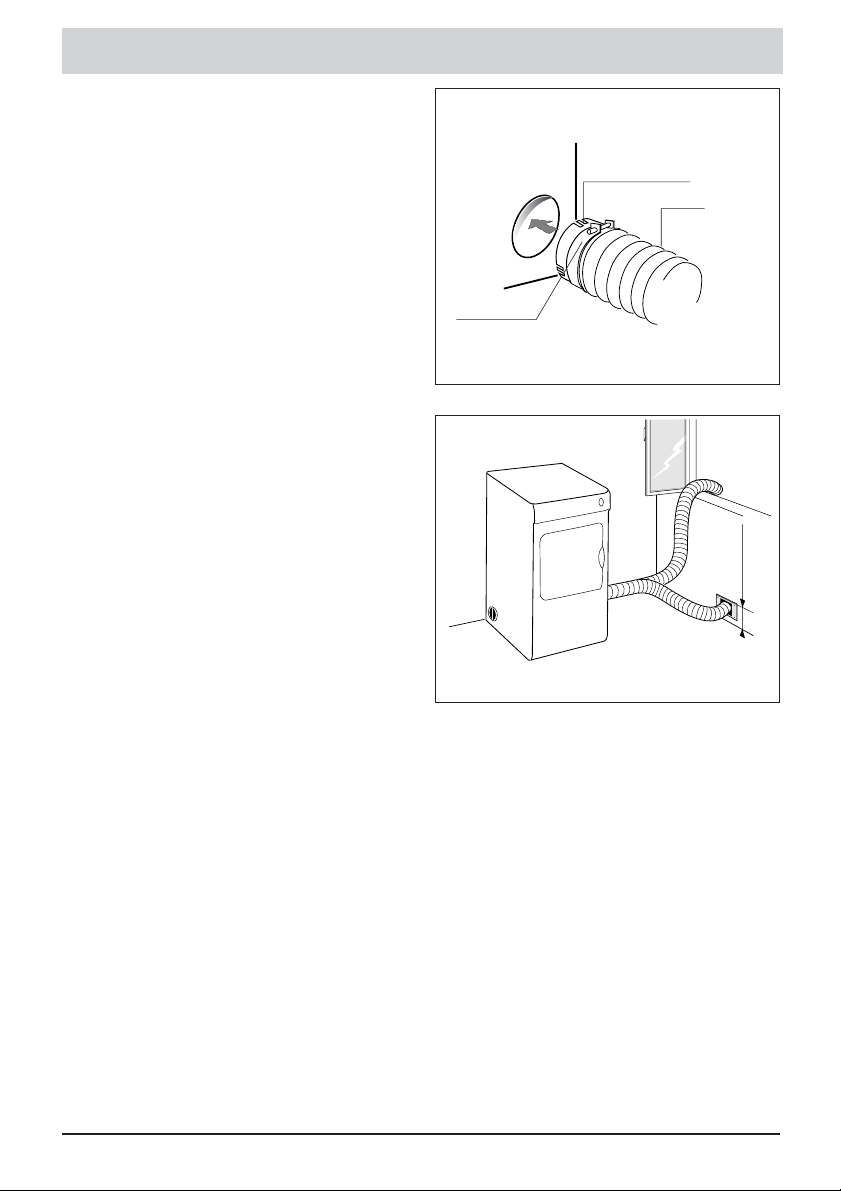

Evacuation de l’air de votre sèche-linge
Raccordement à une des 3 sorties (A) :
- enlevez le bouchon obstruant la sortie
choisie,
- raccordez le collier de serrage de la gaine
flexible d’évacuation à cette sortie.
En cas de raccordement latéral, ne pas oublier
d’obturer la sortie arrière avec le bouchon
qui est resté libre.
Votre sèche-linge possède trois sorties
d’évacuation de l’air humide.
Sortie d’air latérale gauche
Sortie d’air arrière
Sortie d’air latérale droite
Raccord
Gaine flexible
Collier
de serrage
Evacuation de l’air vers l’extérieur (B) :
Pendant le séchage l’air chaud chargé
d’humidité sortant de votre appareil doit être
évacué.
Soit directement dans la pièce :
si celle-ci est bien aérée (si possible, installez
votre appareil à proximité d’une fenêtre
entrouverte).
Soit par un raccordement fixe dans le mur :
près de la sortie de l’appareil (bouche
d’aération, située à une hauteur de 30 cm,
pour éviter les phénomènes de condensation
dans la gaine.)
Les lamelles de la bouche d’aération doivent
avoir un écartement d’au moins 15 mm pour
éviter l’encrassement
Important : les grilles avec moustiquaire
sont à proscrire.
Le diamètre de passage dans le mur doit être
au moins égal au diamètre extérieur de la
gaine.
Soit en faisant sortir l’extrémité de la gaine
par une fenêtre ouverte pendant l’utilisation
du sèche-linge.
Important : ne jamais se raccorder à
un conduit de cheminée (risque de
refoulement des gaz de combustion),
ni à une VMC (Ventilation Mécanique
Contrôlée).
La mise en place de la gaine
d’évacuation nécessite quelques
précautions :
la gaine ne doit pas être rallongée
La gaine doit comporter le moins de
coudes possible (2 au maximum).
Vous obtiendrez les meilleurs
résultats de séchage en respectant
ces conseils.
B
30 cm
maxi
Page 7
7

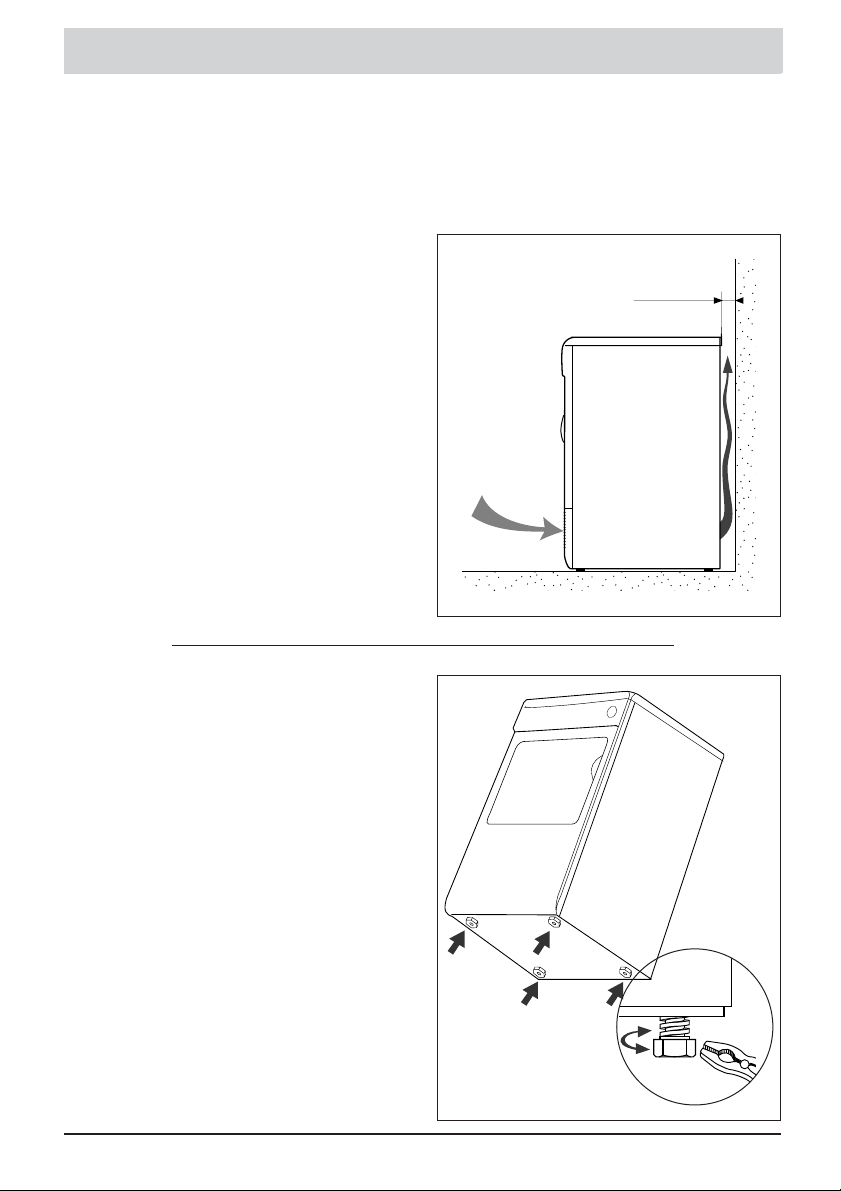

Environnement de l’appareil (A) :
Votre sèche-linge dégage de la chaleur
si vous le placez à côté d’un autre
appareil ou d’un meuble, nous vous
conseillons de toujours laisser entre eux
un espace pour faciliter la circulation de
l’air (A).
D’autre part, nous vous déconseillons
fortement :
- d'installer votre appareil sur un sol en
moquette.
Si vous ne pouvez l’éviter, prenez toutes les
dispositions pour ne pas gêner la circulation
de l’air à sa base
- d’installer votre sèche-linge dans un lieu
où il pourrait être soumis à des projections
d’eau
- d’installer votre sèche-linge dans une petite
pièce fermée (si c’était le cas, ouvrez la porte
ou la fenêtre pendant le séchage)
Mise à niveau (B) :
Vérifiez à l’aide d’un niveau que le sol est
horizontal : inclinaison maxi acceptable 1,5°
(soit un écart d’environ1cm mesuré sur la
largeur et la profondeur de l’appareil).
Votre sèche-linge est équipé de 4 pieds
réglables (B).
Pour régler son horizontalité et sa stabilité :
- basculez-le légèrement vers l’arrière
- en fonction de la configuration du sol,
vissez ou dévissez, à l’aide d’une clé ou
d’une pince, un ou plusieurs pieds pour
le ou les régler en hauteur (B)
- remettez votre sèche-linge sur ses pieds
et vérifiez sa stabilité.
Mise en place de votre sèche-linge
A
B
- d’installer votre sèche-linge dans une pièce
insuffisamment aérée, la température de
la pièce doit rester inférieure à 35°C pendant
le séchage.
Page 8
8

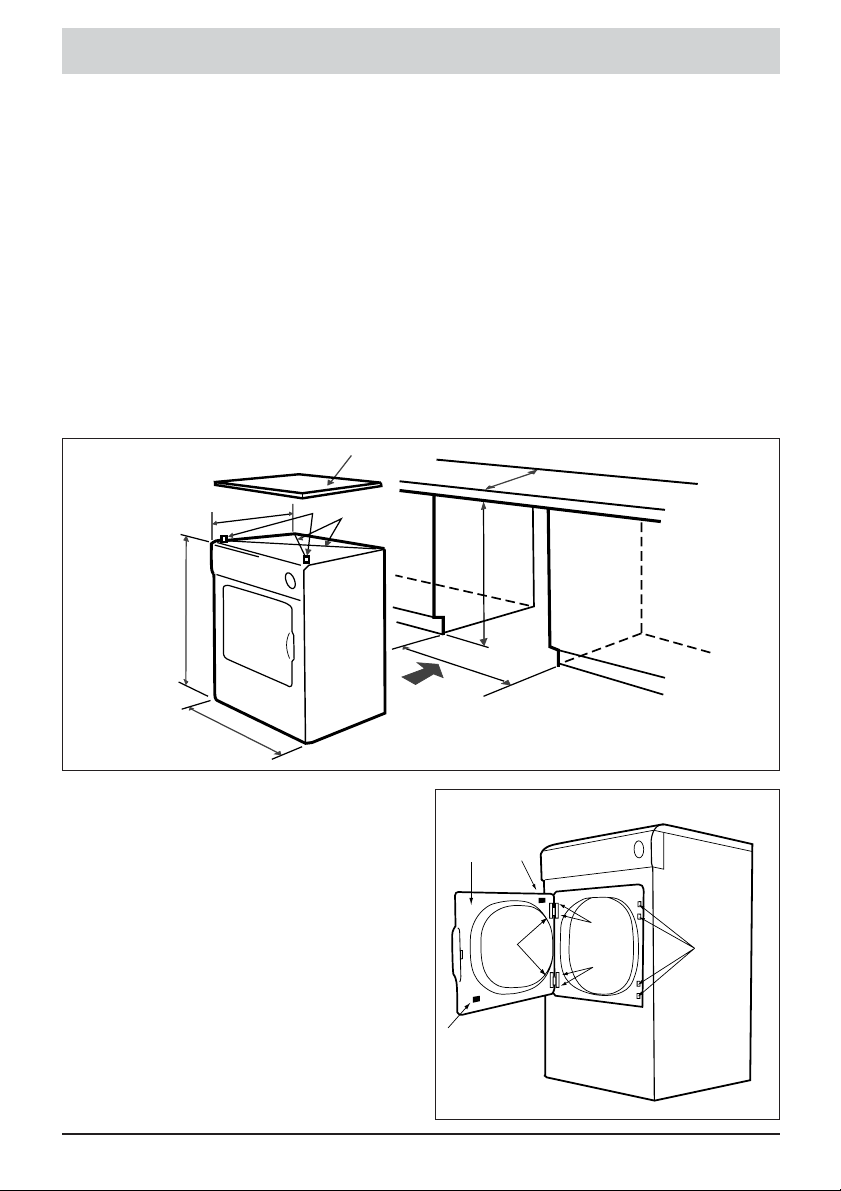

Encastrement - Retournement de la porte
Votre sèche-linge peut être encastré ; pour
les dimensions de la niche, reportez-vous
au dessin ci-dessous (A).
• Pour des raison de sécurité, installez
une plaque en tôle sur le dessus
de votre sèche-linge. Vous pouvez
vous la procurer auprès de votre
revendeur.
• Avant d’effectuer les opérations
suivantes, vérifiez que la prise est
débranchée.
Procédez de la façon suivante :
- dévissez et retirez les vis qui se trouvent
sur la partie arrière du plan de travail
- poussez le plan de travail vers l’arrière jusqu’à
ce qu’il se bloque
- retirez le plan de travail en le soulevant
- dévissez et retirez les goujons en plastique
(1) situés sur les flancs du sèche-linge et
retirez les tirants (2)
- mettez la tôle (3), elle vous protège de
contacts accidentels avec des éléments sous
tension
- positionnez votre sèche-linge dans la niche
en l’alignant sur vos autres meubles et
assurez-vous qu’il est complètement rentré
sous le plan de travail. Ne pas oublier de
raccorder la gaine flexible pour l’évacuation
de l’air humide vers l’extérieur.
3
1
565
600
595
600
829
830
2
Retournement de la porte (B) :
Si vous le souhaitez, vous pouvez modifier
le sens d’ouverture de la porte en procédant
de la façon suivante :
- retirez du panneau avant les 4 vis (1) qui
fixent les charnières (2) de la porte (3),
- déplacez la position du micro interrupteur
(5) de la position (a) à la position (b),
- déclipsez les bouchons (6) et reclipsez
les en (1),
- fixez la porte dans les trous (6).
1
6
1
3
5(a)
2
5(b)
B
A
Page 9
9

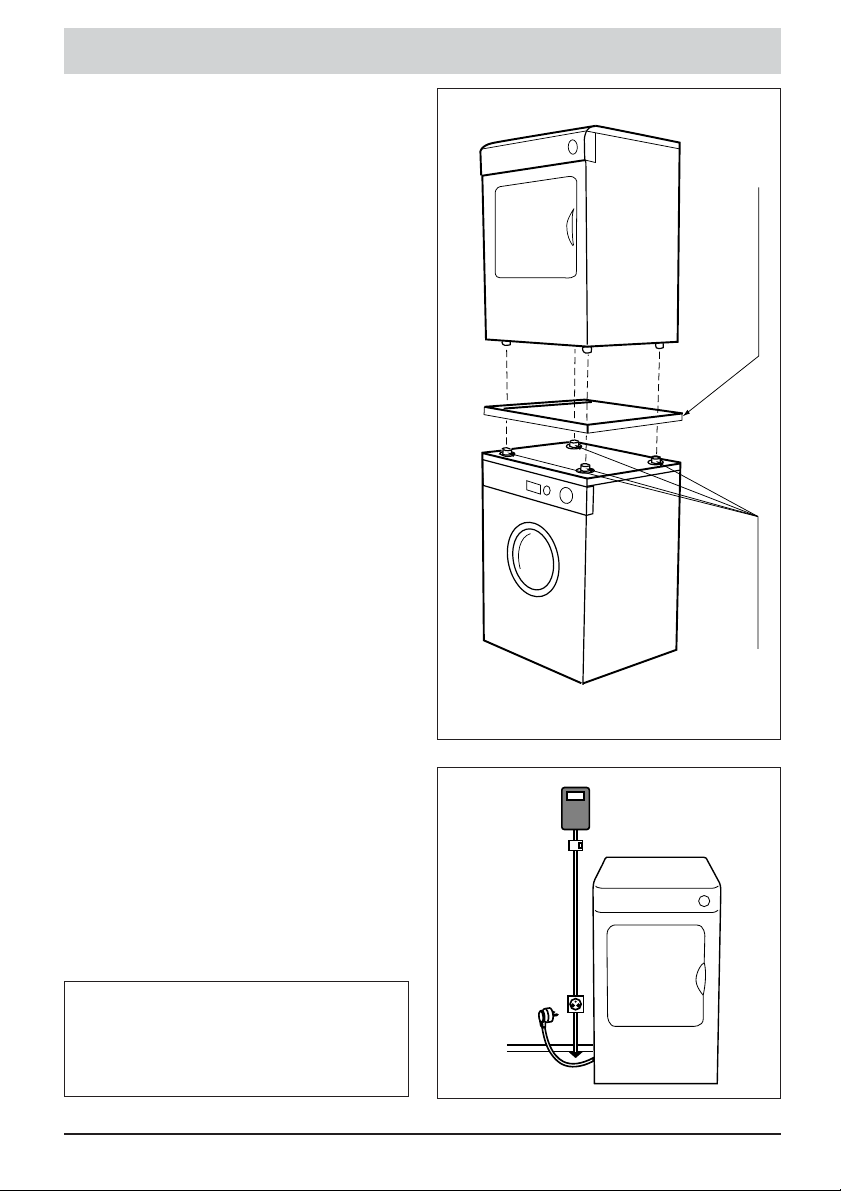

Montage en colonne (A) :
Votre sèche-linge peut être facilement
installé au-dessus d’un lave-linge à
chargement frontal.
Pour cela procurez-vous auprès de votre
revendeur un kit de superposition (cadre
et ventouses). Au moment de l’installation
ne pas oublier de régler les pieds.
Montage en colonne - Alimentation électrique
Cadre
(voir kit de superposition)
Ventouses
(voir kit de superposition)
A
Alimentation électrique (B) :
L’installation électrique doit être
conforme à la norme NF C15-100, en
particulier pour la prise de terre.
Ligne 3x2,5 mm
2
230V raccordée à :
- un compteur 20A, 230V-50Hz
- un disjoncteur différentiel et un fusible
individuel de 16A
- une prise de courant 16A 2 pôles + terre
Conseils pour l’installation électrique
de votre appareil :
Faites appel à un professionnel qualifié
pour changer le cordon d’alimentation.
Les caractéristiques techniques du sèchelinge se trouvent sur la plaque signalétique
située à l’arrière de l’appareil.
-
la prise de courant doit être facilement
accessible mais hors de portée des enfants
-
n’utilisez pas de prolongateur, adaptateur
ou prise multiple
-
ne supprimez jamais la mise à la terre
Nous ne pouvons pas être tenus pour
responsable de tout incident causé par
une mauvaise installation électrique.
En cas d’incertitude, adressez-vous à
votre installateur.
B
Votre appareil est conforme aux directives
européennes 73/23/CEE (directive basse
tension) et 89/336/CEE (compatibilité
électromagnétique) modifiées par la directive
93/68/CEE.
Page 10
10

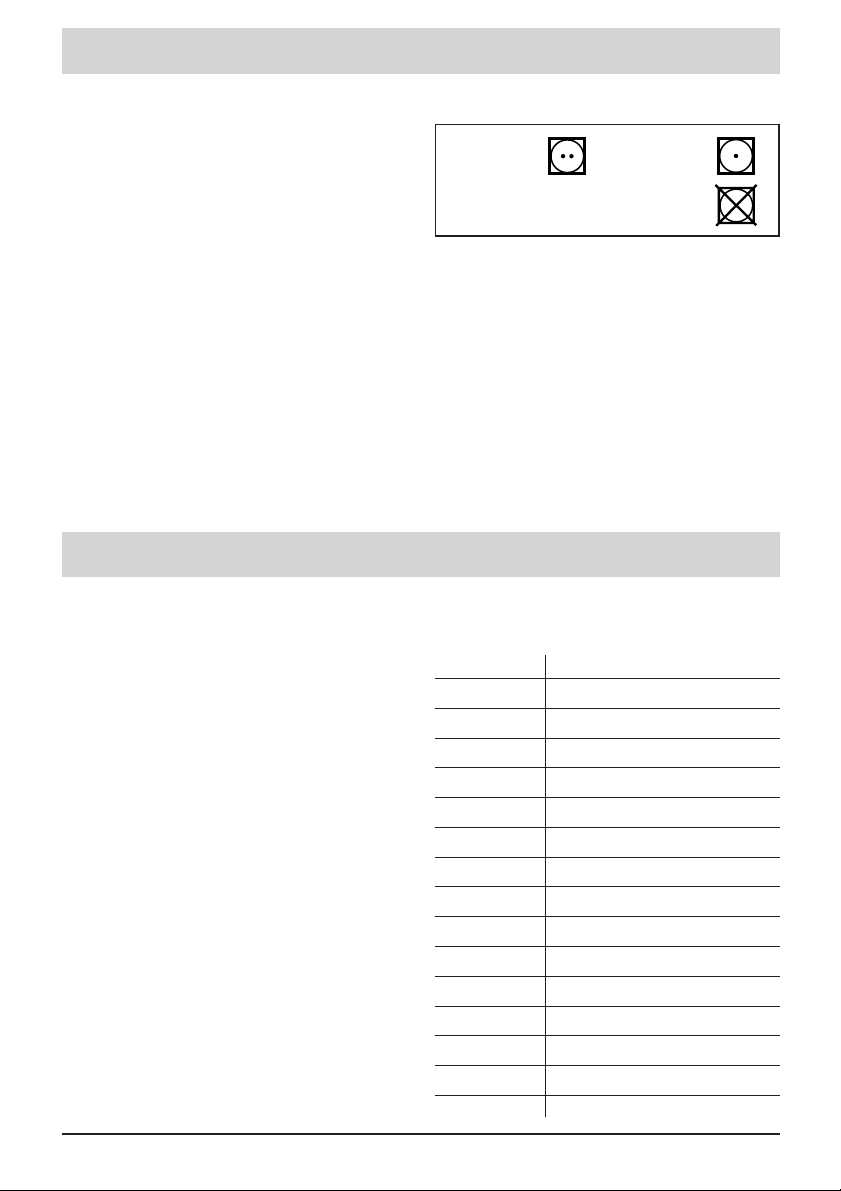

Préparation du linge
Ne séchez pas dans votre sèche-linge :
- les tissus plastifiés
- les chlorofibres (Thermolactyl* par exemple)
*Marque déposée
- les pièces de linge dotées de mousse
plastique, de caoutchouc ou d’armatures
risquant de se détacher
- les articles volumineux (couettes, édredons,
etc...)
- le linge non essoré
- le linge ayant subi des nettoyages avec des
produits chimiques inflammables.
Séchage
fort
Séchage
doux
Pas de séchage en tambour
Vérifiez l’état de vos textiles :
Si, avant d’introduire votre linge dans le sèchelinge, vous constatez la présence de taches
même après lavage, ne séchez pas les pièces
de linge concernées car, en règle générale,
les taches qui ont été repassées ou séchées
en sèche-linge ne peuvent plus être enlevées.
Reportez-vous éventuellement aux recettes
pour le traitement des tâches difficiles qui
vous sont données dans la plupart des guides
d’utilisation de lave-linge et, surtout, lavez
de nouveau le linge taché.
Préparez vos textiles :
- fermez les fermetures à glissières et à pression
- retirez les boutons mal cousus, les épingles,
les agrafes
- nouez les ceintures, les rubans de tablier,
etc...
- videz les poches
Vérifiez l’étiquetage de vos textiles
Introduction du linge
Avant d’effectuer le premier séchage, nettoyez
l’intérieur du tambour avec un chiffon humide,
de façon à retirer la poussière qui pourrait
s’y être déposée.
Introduction du linge dans le
tambour :
- ouvrez la porte en tirant la poignée vers
l’extérieur,
- contrôlez que le filtre est dans son logement
- introduisez le linge, lavé et essoré, dans
le tambour sans le tasser
- refermez la porte.
Poids approximatif de quelques
pièces de linge (grammes) :
Poids Type de linge
1300 grand drap
1250 peignoir
1100 housse de couette
700 petit drap
500 pyjama homme
270 nappe
250 taie d’oreiller
250 caleçon
220 linge en éponge
200 blouse homme
200 chemise de nuit femme
120 serviette
120 chemisette
100 slips femme/homme
100 torchon
Volumes préconisés :
Pour limiter le froissage et optimiser les temps
de séchage, nous vous conseillons de ne pas
dépasser 6 kg de coton et 3 kg de
synthétique/délicat.
- 6 kg de coton correspondent à un volume
de tambour, avec du linge non tassé,
- 3 kg de synthétique/délicat correspondent
à un 1/2 volume de tambour,
- 1,5 kg de synthétique/délicat correspondent
à un 1/4 volume de tambour.
Page 11
11
Présentation de la programmation
Marche Arrêt
Bouton de
programme
Important : se rappeler que, si au cours du cycle de séchage, l’alimentation vient à
manquer ou que la porte est ouverte, pour des raisons de sécurité, la machine ne repartira
qu’après que l’on ait appuyé sur la touche DEPART.
Délicat
Départ
Voyant
Description
Programmation d’un cycle de séchage :
• enfoncez la touche ” Marche arrêt ” (signal sonore),
• choisissez votre programme en tournant le bouton,
• enfoncez la touche ” Délicat ” si nécessaire, (le voyant
” Délicat ” s’allume),
• appuyez sur la touche ” Départ ” * (signal sonore).
* la touche départ ne reste pas enfonçée.
Mettre ou enlever une pièce pendant le séchage :
• ouvrir la Porte,
• ajoutez ou enlevez la ou les pièces de textile*,
• appuyez sur la touche ” Départ ” (signal sonore).
* faites attention de ne pas vous brûler.
Modification d’un séchage en cours :
• mettez le repère du bouton en position haute sur stop et attendez
le signal sonore,
• choisissez à nouveau un autre programme,
• relancez le cycle de séchage (voir ci-dessus).
Maintenir la performance de votre sèche-linge :
Annulation d’un séchage en cours :
• appuyez sur ” Marche arrêt ” à tout moment pendant le séchage.
marche clignote plus vite
puis s’allume fixe
• Nettoyez le filtre à chaque cycle.
marche clignote
marche clignote plus vite
puis s’allume fixe
marche clignote
marche clignote
filtre
fixe
Page 12
12
Programmes préconisés pour les essais en laboratoire
( selon le EN 61121- Directive 95/13/CEE)
Charge I --- ” coton sec ” 6 kg choisir le programme 2
Charge II --- ” coton prêt à repasser ” 6 kg choisir le programme 4
Charge III--- ” textile d’entretien facile ” 3 kg choisir le programme 7
Prêt à porter 6kg coton sec oui 2
Jeans 6kg linge de maison sec oui 1
blue jean
Prêt à repasser
à la vapeur 6kg coton peu humide oui 3
au fer 6kg coton humide oui 4
à la machine 6kg coton plus humide oui 5
Prêt à porter 3kg synthétique délicat sec non 7
Les programmes de votre sèche-linge
Coton poids nature résultat tri du prog.
du textile de séchage textile
Prêt à plier 3kg synthétique délicat plus sec non 6
Prêt à repasser 3kg synthétique délicat plus humide non 8
Autres programmes
Pêle-mêle
Complément de séchage
60-40-20 min par exemple coton très épais 60 à 20 min
Page 13
13
Déroulement du programme
Action ou Etat
Voyant fixe Voyant clignotant Bip
sonore
Mise en marche
Choix du programme
Appui sur départ
Pendant le séchage
Pendant une pause
Pendant le
refroidissement
Fin du refroidissement
Pendant le défoulage
Fin du défoulage
Arrêt
marche
marche
marche
filtre et marche
filtre et marche
marche
marche
marche
marche
filtre
filtre
oui
oui
oui
oui
Refroidissement : il intervient dans la dernière partie du cycle de séchage.
Défoulage : il intervient dès que le séchage est terminé, il évite au textile de se tasser.
Durée maximum de 60 minutes.
Délicat : le voyant s’allume lorsque la touche est enfoncée.
Page 14
14
Entretien courant
Nous vous rappelons que le filtre doit être
nettoyé après chaque cycle.
Il est situé dans la partie inférieure de
l’ouverture de votre sèche-linge.
Pour le nettoyer :
- enlevez le filtre de son logement en tirant
de bas en haut (A )
- nettoyez le filtre en le débarassant de la
mince couche de peluche qui le recouvre
(B).
Utilisez un morceau de peluches mis en
boule pour frotter et mieux décoller les
fibres du filtre.
Il ne doit en aucun cas être passé sous
l’eau. (C)
- remettez-le en place dans son logement en le
poussant bien à fond.
Nettoyage de votre sèche-linge :
Pour le nettoyage du tableau de bord, de l’accès
au tambour, de la carrosserie, utilisez une éponge
ou un chiffon humidifié avec de l’eau et du savon
liquide uniquement.
Dans tous les cas, n’utilisez pas (E) :
• les poudres abrasives
• les éponges métalliques ou plastiques
• les produits à base d’alcool (alcool, diluant
etc... )
Nettoyage des sondes de
contrôle d’humidité (D) :
Si vous avez un sèche-linge électronique, il peut
arriver que du calcaire se dépose sur les sondes
(elles sont à l’intérieur du tambour, sur l’aube
en inox). Pour l’enlever, frottez les sondes avec
un chiffon imbibé de vinaigre.
C
D
E
Nettoyage du filtre :
Tous les 6 mois, aspirez les aérations à
l’avant et à l’arrière de la machine pour
éliminer la poussière et les peluches.
B
A
Page 15
15
Incidents pouvant survenir
Pannes Vérifier si :
• le filtre dans le tambour n’est pas chargé de peluches
• la charge de linge est assez essorée (500 t/min minimum,
mais un essorage à 850 t/min ou plus donne de plus courts
temps de séchage)
• la température dans la pièce n’est pas trop élevée, (surtout
si cette dernière est petite), au besoin ouvrir la porte ou
la fenêtre
• la gaine d’évacuation ne comporte pas trop de coudes
• le filtre dans le tambour est chargé de peluches
• la sélection du type de séchage est correcte. Choisissez si
besoin un programe plus sec
Quelques incidents peuvent survenir lors de l'utilisation de votre sèche-linge. Nous vous proposons
des solutions.
Les temps de séchage sont
trop longs, vérifiez si !
Le linge est trop humide,
vérifiez si !
• le linge a bien été mis suffisamment ”déplié” dans le
tambour
• le tambour n’est pas trop chargé
Le séchage n’est pas
homogène, vérifiez si !
• le linge n’est pas trop sec
• vous avez utilisé de l’assouplissant lors du lavage. L’usage
de ce produit permet de réduire en grande partie les
problèmes d’électricité statique
Les pièces de linge en
synthétique sont chargées
d’électricité statique,
vérifiez si !
Le sèche-linge ne démarre
pas, vérifiez si !
• les fusibles sont en parfait état
• la prise de courant est branchée
• la touche marche/arrêt ou départ est enfoncée
• la porte est bien fermée
• le filtre est bien dans son logement
Page 16
Cod. 16208
Loading...
