GENESIS 90
Instrukcja montażu i obsługi
Szanowni Państwo
Staliście się Państwo użytkownikami najnowszej generacji okapu kuchennego.
Okap ten został zaprojektowany i wykonany specjalnie z myślą o spełnieniu Państwa
oczekiwań i z pewnością będzie stanowić część nowocześnie wyposażonej kuchni.
Zastosowane w nim nowoczesne rozwiązania konstrukcyjne i użycie najnowszej
technologii produkcji, zapewniają mu wysoką funkcjonalność i estetykę.
Przed przystąpieniem do montażu okapu prosimy o dokładne zapoznanie się
z treścią niniejszej instrukcji. Dzięki temu unikną Państwo błędnej instalacji
i obsługi okapu.
Życzymy satysfakcji i zadowolenia z wyboru okapu naszej rmy.
2
664
646
472
373
382
104
323
150
ELECTRICAL 550
GAS 650
A
Y
X
A=480
X=80
3

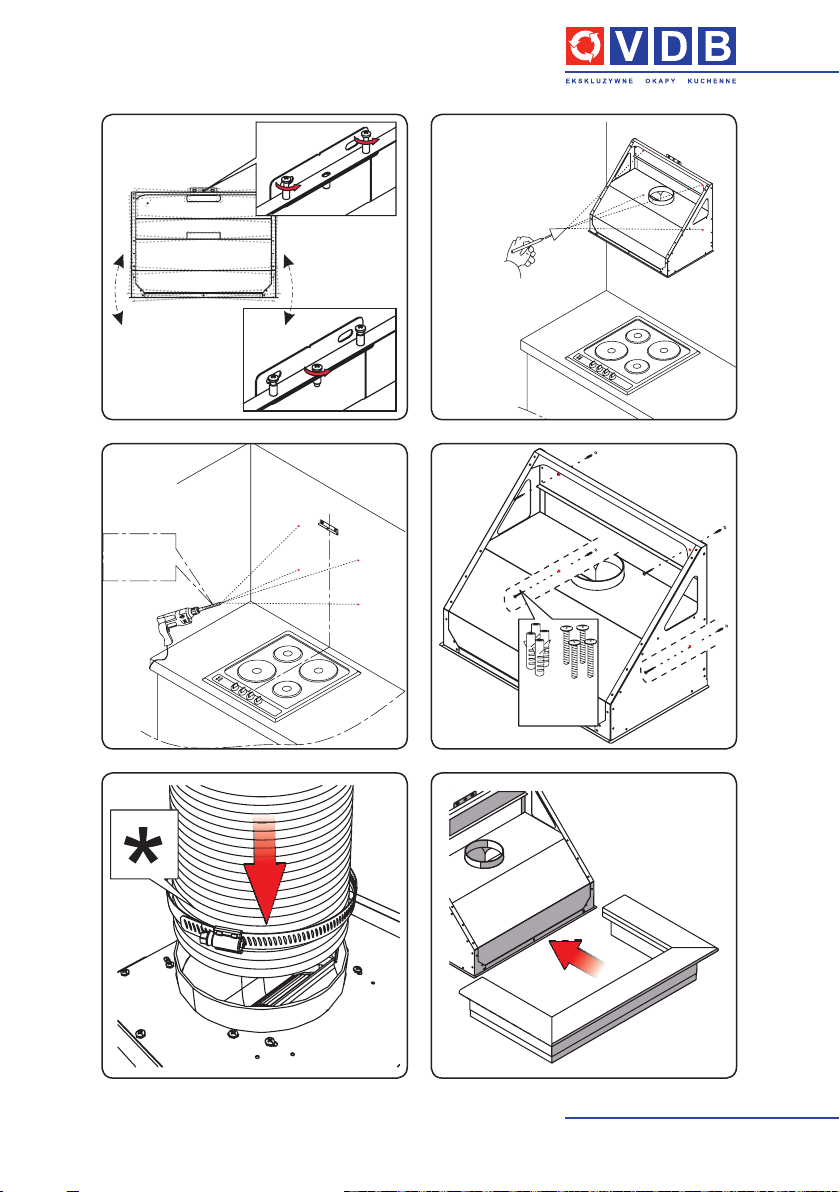

Montaż
X
Y
2x 8
10 cm
16 cm
>30 cm
16 cm
4
b
a
4x 8
4x
8x40mm
4x
4.5x50mm
5
Montaż
6
1
4
LED 2x4W
7
Instrukcja Obsługi
Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych
w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia
wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap
został zaprojektowany wyłącznie do użytku domowego. Okap może różnić się pod względem
wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące
obsługi, konserwacji i montażu pozostają niezmienione.
! Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku
sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję
obsługi.
!
Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące
instalacji, użytkowania i pielęgnacji urządzenia.
!
Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach
odprowadzających.
Uwaga: Elementy oznaczone symbolem “(*)” wchodzą wyłącznie w skład wybranych modeli,
w pozostałych przypadkach powinny być zakupione osobno.
Ostrzeżenia
Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.
Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od
zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.
Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych.
Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach zycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy
lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub
zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za
ich bezpieczeństwo.
Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.
Nie należy nigdy używać okapu bez prawidłowo zamontowanych ltrów!
Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została
wyraźnie wskazana. Pomieszczenie, w którym okap jest używany łącznie z innymi urządzeniami
spalającymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację.
Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo. Surowo zabrania się
przygotowywania pod okapem potraw z użyciem otwartego ognia (ambirowanie).
Użycie otwartego ognia jest groźne dla ltrów i stwarza ryzyko pożaru, a zatem nie wolno tego
robić pod żadnym pozorem. Podczas smażenia należy zachować ostrożność, aby nie dopuścić do
przegrzania oleju, aby nie uległ samozapaleniu. Dostępne części mogą ulec znacznemu nagrzaniu,
jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.
W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących
8
odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze
lokalne.
Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ
W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji).
Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia ltrów powoduje powstanie zagrożenia pożarem.
Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo
zamontowanych żarówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody
lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych
w niniejszej instrukcji.
Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/UE w sprawie
zużytego sprzętu elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które
mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.
Symbol
jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu
sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych
urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości
recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami
oczyszczania miasta lub sklepem, w którym produkt został zakupiony.
na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować
Obsługa
Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz
(opary są ltrowane i odprowadzane z powrotem do pomieszczenia). Modele okapów, które nie
posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone
z urządzeniem wyciągowym (nie zawartym w wyposażeniu).
Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.
Okap pracujący jako wyciąg
Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.
Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.
Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należ y ją zakupić.
W części poziomej, rura musi mieć lekką inklinację do góry (około 10°), tak aby ułatwić przepływ
powietrza na zewnątrz. Jeśli okap jest zaopatrzony w ltry węglowe, to muszą one zostać zdjęte.
Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej
9
Instrukcja Obsługi
rozmiarowi wylotu z okapu (kołnierz łączeniowy).
Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz
drastyczne zwiększenie hałaśliwości okapu.
Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.
! Używać jak najkrótszego przewodu.
! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).
! Unikać radykalnych zmian przekroju przewodu.
! Używać przewodu o jak najgładszej powierzchni wewnętrznej.
! Materiał przewodu musi być zgodny z obowiązującymi normami.
Okap pracujący jako pochłaniacz
Aby używać okapu w tej wersji należy zainstalować ltr węglowy.
Można go kupić u sprzedawcy.
Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.
Instalacja okapu
Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym
a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50cm w przypadku kuchenek
elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować
się do takich wskazań.
Połączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej
części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego
z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej
instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie
znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować
znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej
w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.
Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności
jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.
Okap jest wyposażony w specjalny przewód zasilający.
W razie uszkodzenia tego przewodu, należy go zamówić w biurze obsługi serwisowej.
10
12 453
Instalacja okapu
Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sutów. Konieczne jest
jednak zasięgnięcie porady wykwalikowanego technika, aby upewnić się co do odpowiedniości
materiałów w zależności od typu ściany lub sutu. Ściana lub sut muszą być odpowiednio mocne,
aby utrzymać ciężar okapu.
Działanie okapu
W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone,
należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5
minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym
jeszcze przez ok. 15 minut po zakończeniu gotowania.
Przyciski “-” i “+” - służą do regulacji prędkości wentylatora w zakresie od 1 do 4,
Przycisk “+” naciśnięcie zwiększa prędkość pracy wentylatora,
Przycisk “-” naciśnięcie zmniejsza prędkość wentylatora
Przycisk “T “ (Timer)
- służy do programowania czasu wyłączenia pracy wentylatora
- skasowania pulsującej litery “F “ lub “C”
- podświetlenia przycisków
- Przycisk oświetlenia “L” służy do załączenia i wyłączenia światła
w okapie, niezależnie od pracy silnika krótkie naciśnięcie załącza /
wyłącza oświetlenie.
5
Funkcje programu
Timer: istnieje możliwość zaprogramowania automatycznego
wyłączenia się wentylatora okapu w czasie dowolnie wybranym
z przedziału od 10 do 90 minut w 10-cio minutowych odstępach
czasowych.
Aby uruchomić funkcję programowania timera należy włączyć silnik
okapu przyciskiem + na żądany bieg, a następnie nacisnąć przycisk
T. Na wyświetlaczu pojawi się pulsacyjna cyfra ), informując nas
o wejściu sterownika w tryb programowania czasu.
Następnie wybrać czas automatycznego wyłączenia silnika za pomocą
przycisku „ + „ pamiętając, że wskazana przez wyświetlacz cyfra,
pomnożona przez 10-cio minutowy interwał czasowy, odpowiada
czasowi opóźnionego wyłączenia silnika okapu (np. cyfra 1-10 min,
1
2
4
11
Instrukcja Obsługi
cyfra 2=20 min, cyfra 3=30 min., itd.)
Mając ustawioną wartość opóźnionego wyłączenia zatwierdzamy ją ponownie przyciskiem T.,
następnie wyświetlacz przestanie mrugać i wskaże nam wcześniej ustawiony bieg, a pulsacyjna
kropka przy biegu zasygnalizuje odmierzenie czasu wyłączenia silnika okapu. Zrezygnowanie
z funkcji automatycznego wyłączenia się silnika okapu może nastąpić przez kolejne naciśniecie
przycisku T w trakcie odmierzania czasu.
Uwaga! Włączenie funkcji automatycznego wyłączenia (Timer) musimy wykonać w czasie do
20 sekund, a w przeciwnym razie, kiedy zostanie wykonana żadna czynność, okap przejdzie
automatycznie w tryb normalnej pracy.
Konserwacja
Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć
okap od zasilania wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.
Czyszczenie okapu
Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością,
z którą wykonuje się czyszczenie ltrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi
środkami. Nie należy używać środków ściernych.
NIE STOSOWAĆ ALKOHOLU!
Uwaga: Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany ltrów
powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.
Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary
wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.
Filtr przeciwtłuszczowy
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.
Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia ltrów – jeżeli
wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu
mycia. Podczas mycia w zmywarce metalowy ltr tłuszczowy może się odbarwić, ale nie zmienią
się jego charakterystyczne cechy ltrujące.
Aby wyjąć ltr tłuszczowy należy pociągnąć za klamkę sprężynową.
12
Wymiana lampek
Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy
odłączyć okap od zasilania energią elektryczną.
Uwaga! Nie dotykać oświetlenia dopóki jest gorące.
1. Wykręcić śrubki mocujące oprawę halogenu LED.
2. Wymienić spalony halogen LED. Należy stosować wyłącznie halogeny takiego samego typu
jak bym używany w okapie.
W przypadku, gdy oświetlenie nie działa należy najpierw sprawdzić, czy lampk i zostały prawidłowo
zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy
zwrócić się do serwisu.
13
Karta Gwarancyjna
KARTA GWARANCYJNA
....................................................
data sprzedaży
Adnotacje zakładu Usługowego
Nr zlecenia
Data
zgłoszenia
A B C
Karta gwarancyjna
Nr ....................................
Data
naprawy
Karta gwarancyjna
Nr ....................................
naprawy
Zakres
....................................................
pieczęć i podpis sprzedawcy
Gwarancję
przedłużono
o dni
Karta gwarancyjna
Nr ....................................
Podpis
serwisanta
..................
14
data
...........................
pieczęć i podpis
sprzedawcy
..................
data
...........................
pieczęć i podpis
sprzedawcy
..................
data
...........................
pieczęć i podpis
sprzedawcy
WARUNKI GWARANCJI
1. Warunkiem dokonania naprawy lub wymiany jest przekazanie czystego urządzenia z pełnym
wyposażeniem, nie noszącym śladów uszkodzeń innych niż reklamowane.
2. Producent udziela nabywcy gwarancji na zakupiony sprzęt pod warunkiem instalacji i użytkowania okapu zgodnie z instrukcją obsługi.
3. Okres gwarancji liczony jest od daty sprzedaży okapu potwierdzonej przez sprzedawcę i wynosi 24 miesiące,
4. Wady lub uszkodzenia sprzętu w okresie gwarancji będą usuwane bezpłatnie w terminie do
14 dni od daty dostarczenia wyrobu.
5.
Wszelkie uwagi i reklamacje należy zgłaszać u producenta lub w punkcie serwisowym, podając
jednocześnie:
- typ okapu,
- datę zakupu,
- dokładny opis wady adres i nr telefonu użytkownika.
6. Gwarancją nie są objęte uszkodzenia sprzętu powstałe na skutek niewłaściwego lub niezgodnego z instrukcją instalowania lub użytkowania.
7.
Nabywcy przysługuje prawo żądania wymiany sprzętu na wolny od wad gdy naprawy nie
dokonano w ciągu 21 dni.
8. Okap wysyłany do naprawy powinien być oczyszczony i zawierać opis wszystkich występujących usterek.
Kontakt z serwisem:
+48 517-497-863
email: serwis@vdbpolska.pl
15
VDB Polska
tel. 16 670 01 11
tel. 500-266-655
e-mail: biuro@vdbpolska.pl
www.vdbpolska.pl
Loading...
