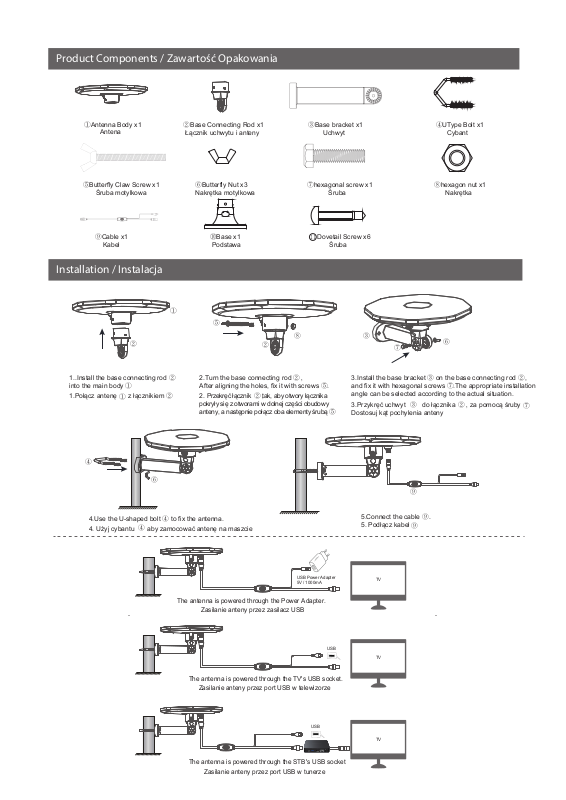

Page 1
Product Components / Zawartość Opakowania
①Antenna Body x1
Antena
⑤Butterfly Claw Screw x1 ⑥
Śruba motylkowa Nakrętka motylkowa Śruba Nakrętka
⑨Cable x1
Kabel Podstawa Śruba
Installation / Instalacja
②
1..Install the base connecting rod
into the main body ①
1.Połącz antenę z łącznikiem
①
②Base Connecting Rod x1 ③Base bracket x1 ④UType Bolt x1
Łącznik uchwytu i anteny Uchwyt Cybant
Butterfly Nut x3 ⑦hexagonal screw x1 ⑧⑧hexagon nut x1
⑩Base x1 Dovetail Screw x6
11
①
⑤
③
②
②
2.Turn the base connecting rod
②，
After aligning the holes, fix it with screws ⑤
②
2. Przekręć łącznik tak, aby otwory łącznika
pokryły się z otworami w dolnej części obudowy
②，
anteny, a następnie połącz oba elementy śrubą
3.Install the base bracket
.
and fix it with hexagonal screws ⑦
angle can be selected according to the actual situation.
3.Przykręć uchwyt do łącznika za pomocą śruby
⑤
Dostosuj kąt pochylenia anteny
⑦
③
on the base connecting rod ②,
③
⑥
.The appropriate installation
②，
⑦
④
⑥
4.Use the U-shaped bolt
4. Użyj cybantu aby zamocować antenę na maszcie
④
to fix the antenna.
④
The antenna is powered through the Power Adapter.
Zasilanie anteny przez zasilacz USB
The antenna is powered through the TV's USB socket.
Zasilanie anteny przez port USB w telewizorze
USB Power Adapter
5V / 1000mA
USB
USB
⑨
5.Connect the cable
5. Podłącz kabel
TV
TV
TV
TV
⑨
⑨
.
The antenna is powered through the STB's USB socket
Zasilanie anteny przez port USB w tunerze
Page 2
Installation of a magnetic base / Instalacja podstawy magentycznej
1.Insert the antenna base
into the main bod.
1.Włóż podstawę do
łącznika
The antenna can be installed on any vehicle, mobile trailer, RV, boat, etc. Pass the cable through the hole in the base,
and then fix the base with dovetail screws
Antena może być zamontowana na dowolnym pojeździe takim jak samochód, kamper, łódka itp. Przełóż kabel przez
otwór znajdujący się w podstawie i przykręć podstawstawę za pomocą śrub
⑩⑩
2.Rotate the base
and fix it with screws
2.Przekręć podstawę aby wyrównać
otwory i połącz oba elementy za pomocą śruby
11
⑩⑩, align the holes
05
11
3.Connect the cable
3. Podłącz kabel
05
⑨
⑨
USB
