Page 1

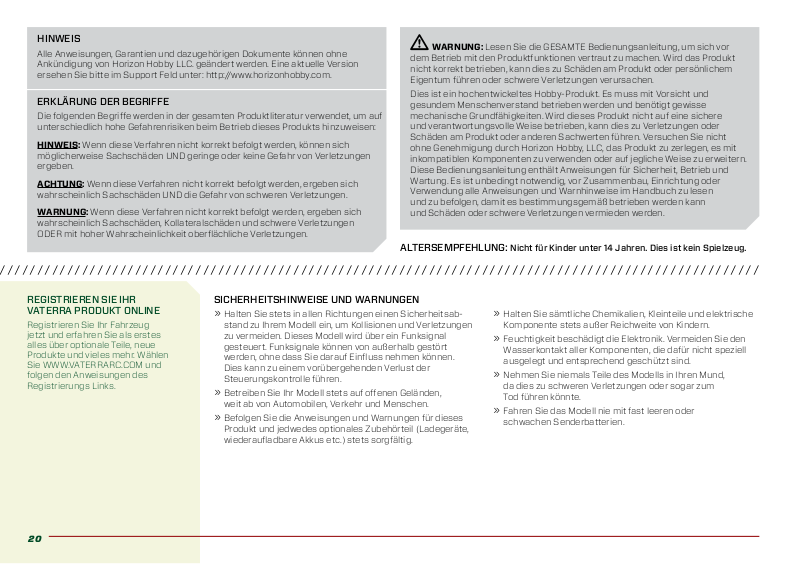

HINWEIS
Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne
Ankündigung von Horizon Hobby LLC. geändert werden. Eine aktuelle Version
ersehen Sie bitte im Support Feld unter: http://www.horizonhobby.com.
ERKLÄRUNG DER BEGRIFFE
Die folgenden Begrie werden in der gesamten Produktliteratur verwendet, um auf
unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich
möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen
ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich
wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich
wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen
ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor
dem Betrieb mit den Produktfunktionen vertraut zu machen. Wird das Produkt
nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem
Eigentum führen oder schwere Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und
gesundem Menschenverstand betrieben werden und benötigt gewisse
mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere
und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder
Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht
ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit
inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern.
Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und
Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder
Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen
und zu befolgen, damit es bestimmungsgemäß betrieben werden kann
und Schäden oder schwere Verletzungen vermieden werden.
ALTERSEMPFEHLUNG: Nicht für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
REGISTRIEREN SIE IHR
VATERRA PRODUKT ONLINE
Registrieren Sie Ihr Fahrzeug
jetzt und erfahren Sie als erstes
alles über optionale Teile, neue
Produkte und vieles mehr. Wählen
Sie WWW.VATERRARC.COM und
folgen den Anweisungen des
Registrierungs Links.
20
SICHERHEITSHINWEISE UND WARNUNGEN
» Halten Sie stets in allen Richtungen einen Sicherheitsab-
stand zu Ihrem Modell ein, um Kollisionen und Verletzungen
zu vermeiden. Dieses Modell wird über ein Funksignal
gesteuert. Funksignale können von außerhalb gestört
werden, ohne dass Sie darauf Einfluss nehmen können.
Dies kann zu einem vorübergehenden Verlust der
Steuerungskontrolle führen.
» Betreiben Sie Ihr Modell stets auf oenen Geländen,
weit ab von Automobilen, Verkehr und Menschen.
» Befolgen Sie die Anweisungen und Warnungen für dieses
Produkt und jedwedes optionales Zubehörteil (Ladegeräte,
wiederaufladbare Akkus etc.) stets sorgfältig.
» Halten Sie sämtliche Chemikalien, Kleinteile und elektrische
Komponente stets außer Reichweite von Kindern.
» Feuchtigkeit beschädigt die Elektronik. Vermeiden Sie den
Wasserkontakt aller Komponenten, die dafür nicht speziell
ausgelegt und entsprechend geschützt sind.
» Nehmen Sie niemals Teile des Modells in Ihren Mund,
da dies zu schweren Verletzungen oder sogar zum
Tod führen könnte.
» Fahren Sie das Modell nie mit fast leeren oder
schwachen Senderbatterien.
Page 2
WASSERfESTES fAHRzEUG mIT SpRITzWASSERGESCHüTzER ElEkTRoNIk
Ihr neues Horizon Hobby Fahrzeug wurde
mit einer Kombination von wasserdichten und spritzwassergeschützen Komponenten ausgestattet, die den sicheren
Betrieb des Fahrzeuges in feuchter und
nasser Umgebung inklusive Pfützen,
nassem Gras, Schnee oder sogar
Regen ermöglichen.
Obwohl das Fahrzeug sehr gründlich gegen eindringendes Wasser geschützt ist,
ist es nicht vollständig wasserdicht und
sollte NICHT mit einem U-Boot verwechselt werden. Die verschiedenen elektronischen Komponenten wie die Servos
und Empfänger sind wasserdicht, die
meisten mechanischen Komponenten
sind spritzwassergeschützt und sollten
daher nicht untergetaucht werden.
Metallteile inklusive Lager, Bolzen
Schrauben und Muttern sowie auch die
Kontakte elektrischer Verbindungen Kabeln sind für korrosion anfällig, wenn sie
nach einem Einsatz in feuchter Umgebung nicht zusätzlich gewartet werden.
Um die Langzeitleistung und die Garantie
ihres Fahrzeuges zu erhalten, müssen
Sie diese Wartung gemäß Wartungsanleitung durchführen. Sollten Sie diese
Wartung nicht ausführen wollen, dürfen
Sie ihr Fahrzeug unter diesen Bedingungen nicht betreiben.
ALLGEMEINE SICHERHEITSHINWEISE
ACHTUNG: Unaufmerksamkeit während des Betriebes des Produktes in Zusammenhang mit den folgenden
Sicherheitshinweisen kann zu Fehlfunktionen und dem Verlust der Garantie führen.
» Bitte lesen Sie sich die Wartungsanleitung für Fahrten
bei Nässe sorgfältig durch und stellen sicher, dass Sie
alle Werkzeuge für diese Wartung haben.
» Nicht alle Akkutypen können bei Nässe oder Feuchtigkeit
eingesetzt werden. Fragen Sie den vor Betrieb den
Akkuhersteller. Seien Sie bei dem Einsatz von Li-Po Akkus
bei Nässe oder Feuchtigkeit sehr vorsichtig und achtsam.
» Die meisten Sender sind nicht wasserfest. Sehen Sie bitte
dazu vor Inbetriebnahme in der Bedienungsanleitung ihres
Senders nach oder kontaktieren Sie den Hersteller.
» Nehmen Sie niemals den Sender bei Blitzen oder
Gewitter in Betrieb.
» Betreiben Sie ihr Fahrzeug nicht an Orten wo es in Kontakt
mit Salzwasser oder verschmutzten, belasteten Gewässern
kommen kann. Salzwasser ist sehr leitend und stark korrosionsfördernd, sein Sie daher sehr achtsam.
» Schon geringer Wasserkontakt kann den Motor beschädigen
wenn er nicht für den Betrieb in Wasser ausgelegt ist. Sollte
der Motor nass geworden sein geben Sie etwas Gas bis die
meiste Feuchtigkeit vom Motor entfernt ist. Lassen Sie einen
nassen Motor auf hoher Geschwindigkeit laufen wird dieses
den Motor sehr schnell beschädigen.
» Fahren bei Nässe kann die Lebenszeit des Motors reduzie-
ren, da dieses den Motor stark beansprucht. Verändern Sie
die Untersetzung zu einem kleinerem Ritzel oder größeren
Zahnrad. Bei Fahrten in Matsch, tieferen Pfützen oder anderen nassen Bedingungen reduziert dieses die Last
des Motors und damit auch die Motortemperatur.
WARTUNGSANLEITUNG NACH
FAHRTEN IN NASSER UMGEBUNG
» Entfernen Sie Wasser in den Reifen durch Gas geben.
Nehmen Sie die Karosserie ab, drehen das Fahrzeug
auf den Kopf und geben ein paar Mal kurz Vollgas
bis das Wasser aus dem Reifen entfernt ist.
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
ACHTUNG: Entfernen Sie Wasser in den Reifen durch
Gas geben. Nehmen Sie die Karosserie ab, drehen das
Fahrzeug auf den Kopf und geben ein paar Mal kurz
Vollgas bis das Wasser aus dem Reifen entfernt ist.
» Entfernen Sie die Akkupacks und trocknen die Kontakte.
Sollten Sie einen Kompressor oder Druckluft zur Verfügung
haben, blasen Sie damit das Wasser aus dem Motorgehäuse.
» Nehmen Sie die Reifen und Felgen vom Fahrzeug ab und
spülen vorsichtig Sie mit einem Gartenschlauch ab.
HINWEIS: Verwenden Sie keinen Hochdruckreiniger
um das Fahrzeug zu reinigen.
» Reinigen Sie das Fahrzeug mit Druckluft aus einem
Kompressor oder einer Druckluftflasche und entfernen
so das Wasser aus den Spalten und Ecken.
» Sprühen Sie alle Lager, Befestigungen und andere
Metallteile mit einem wasserverdrängendem Leichtöl
oder Schmiermittel ein. Sprühen Sie nicht den Motor ein.
» Lassen Sie das Fahrzeug vor dem Einlagern vollständig
trocknen. Das Abtropfen von Wasser (und Öl) kann
durchaus ein paar Stunden dauern.
» Erhöhen Sie die Wartungsintervalle (Demontage,
Inspektion und schmieren) von folgenden Komponenten:
• Vorder- und Hinterachse, Aufnahme und Lager.
• Alle Antriebswellen Lager, Gehäuse, Getriebe
und Dierentiale.
• Motor: reinigen Sie den Motor mit einen Aerosol Reiniger
und ölen Sie dann die Lager mit leichtem Motoröl.
DE
Page 3
INHAlTSvERzEICHNIS
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
QUICk START
/ / / / / / / / / / / / / / / / / / / / /
WARNUNG zU
GEfÄlSCHTEN pRoDUkTEN:
Vielen Dank, dass Sie sich dieses
Spektrum Produkt gekauft haben.
Bitte kaufen Sie Ihre Spektrum
Produkte immer von einem autorisiertem Händler um sicherzu stellen, dass
Sie ein authentisches hochqualitatives
original Spektrum Produkt gekauft
haben. Horizon Hobby lehnt jede
Unterstützung, Service oder Garantieleistung von gefälschten Produkten
oder Produkten ab die von sich in
Anspruch nehmen kompatibel
mit Spektrum oder DSM zu sein.
Quick Start
22
Komponenten
23
Der Fahrakku
24

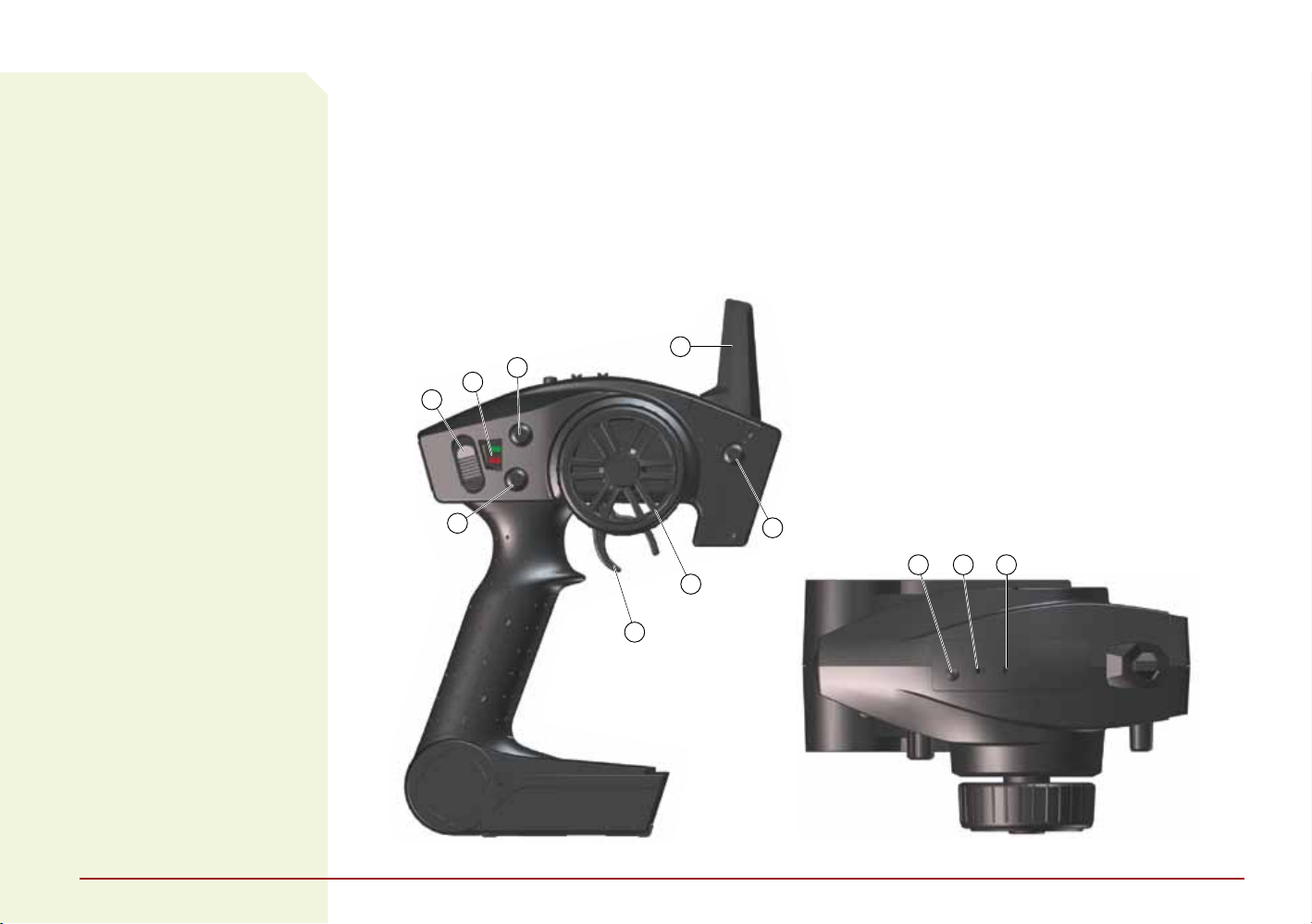

Der Sender
25
Binden von Sender und Empfänger
27
Kontroll Test
27
Fahrzeit
28
Tunen, Einstellen und Warten des Fahrzeugs
28

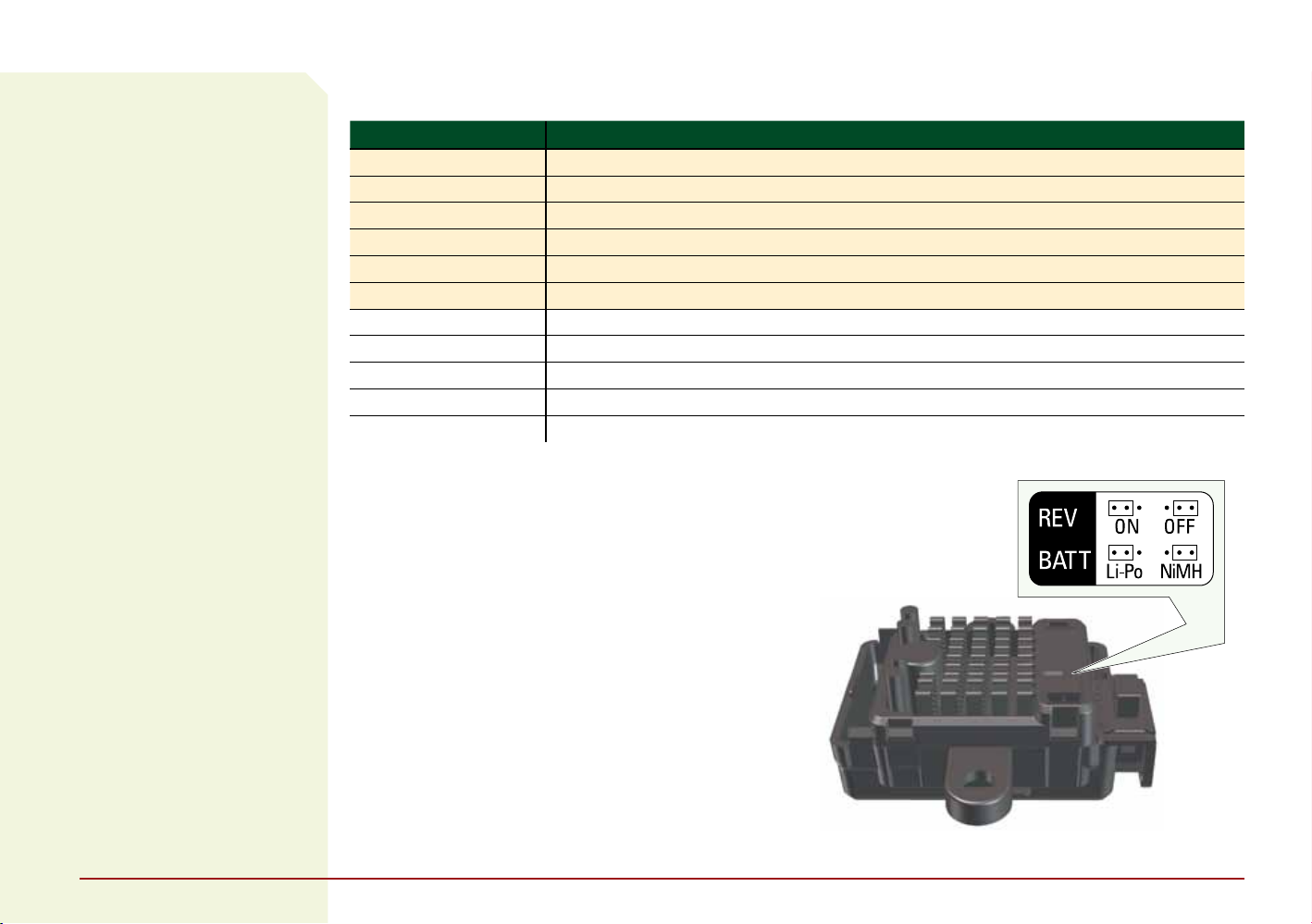

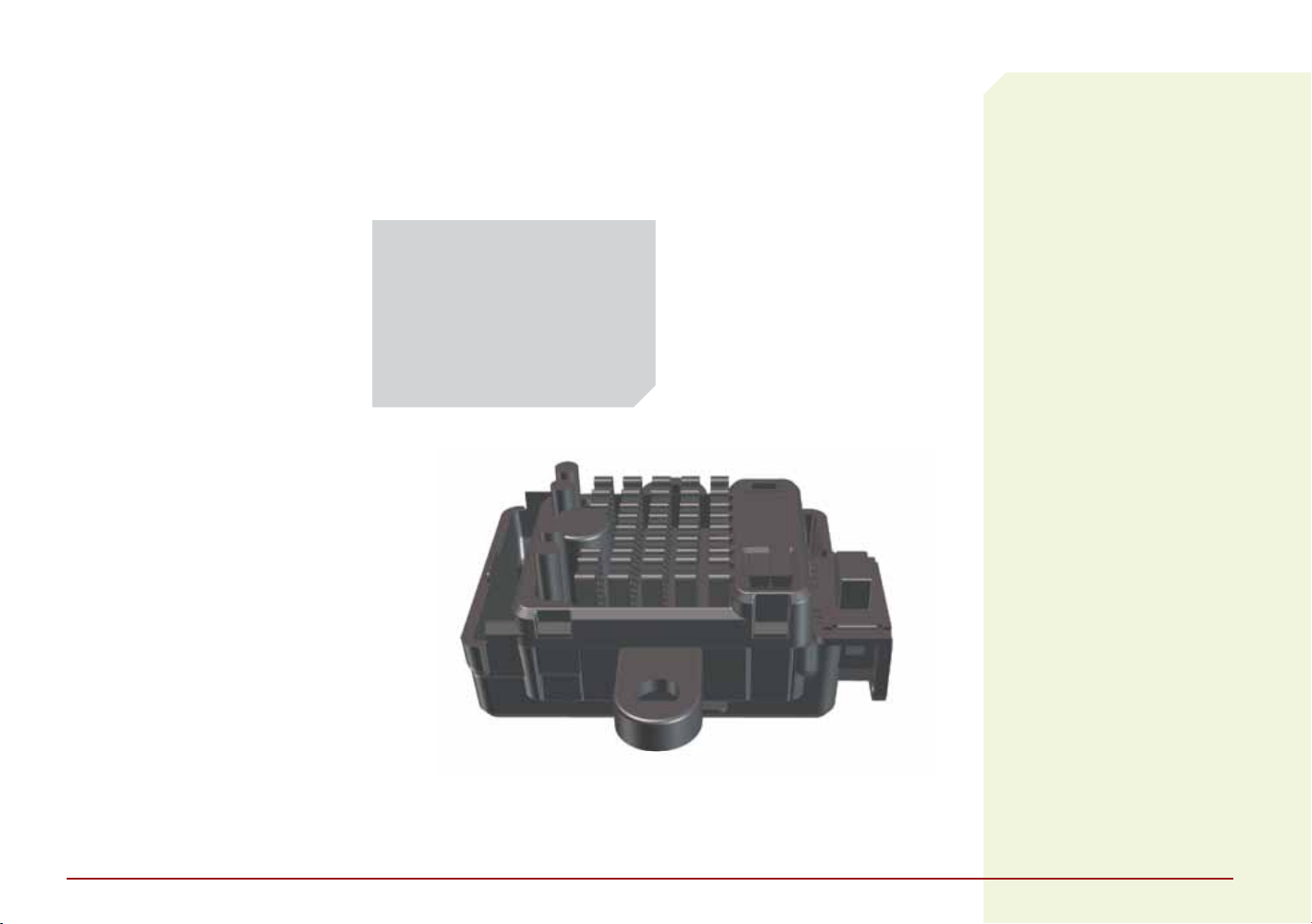

Dynamite 12T Regler (ESC)
29
Dynamite 15T Bürstenmotor
31
Hilfestellung zur Problemlösung
32
Garantie Und Service Informationen
33
Konformitätshinweise für die Europäische Union
35
Verbindungselemente
67
Ersatzteile
68
Diverse Teile
80
Bitte lesen die gesamte Bedienungsanleitung um den
Fahrzeug vollständig zu verstehen, einzustellen und
Wartungen durchzuführen.
1 Lesen Sie Sicherheitshinweise in dieser Anleitung.
2 Laden Sie den Akku. Bitte beachten Sie zum Laden
die Anweisungen und Warnungen zum Laden.

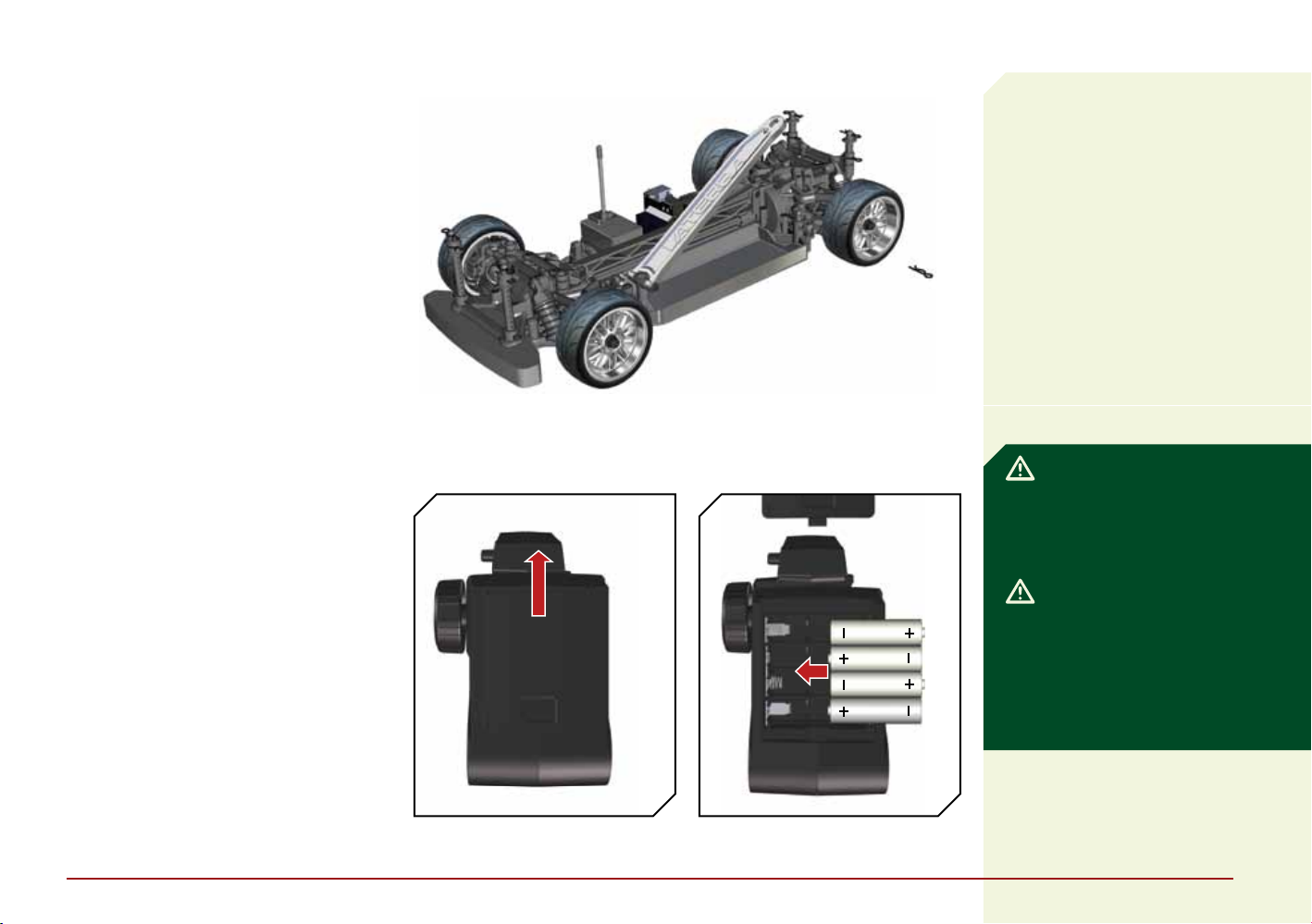

3 Setzen Sie die AA Batterien in den Sender ein.
Verwenden Sie nur Alkalinebatterien oder
wiederaufladbare Akkus.
4 Setzen Sie ein vollständig geladenes Akku
in dem Fahrzeug ein.
5 Schalten Sie den Sender und dann das Fahrzeug ein.
Schalten Sie immer den Sender vor dem Fahrzeug
ein und schalten das Fahrzeug zuerst aus.

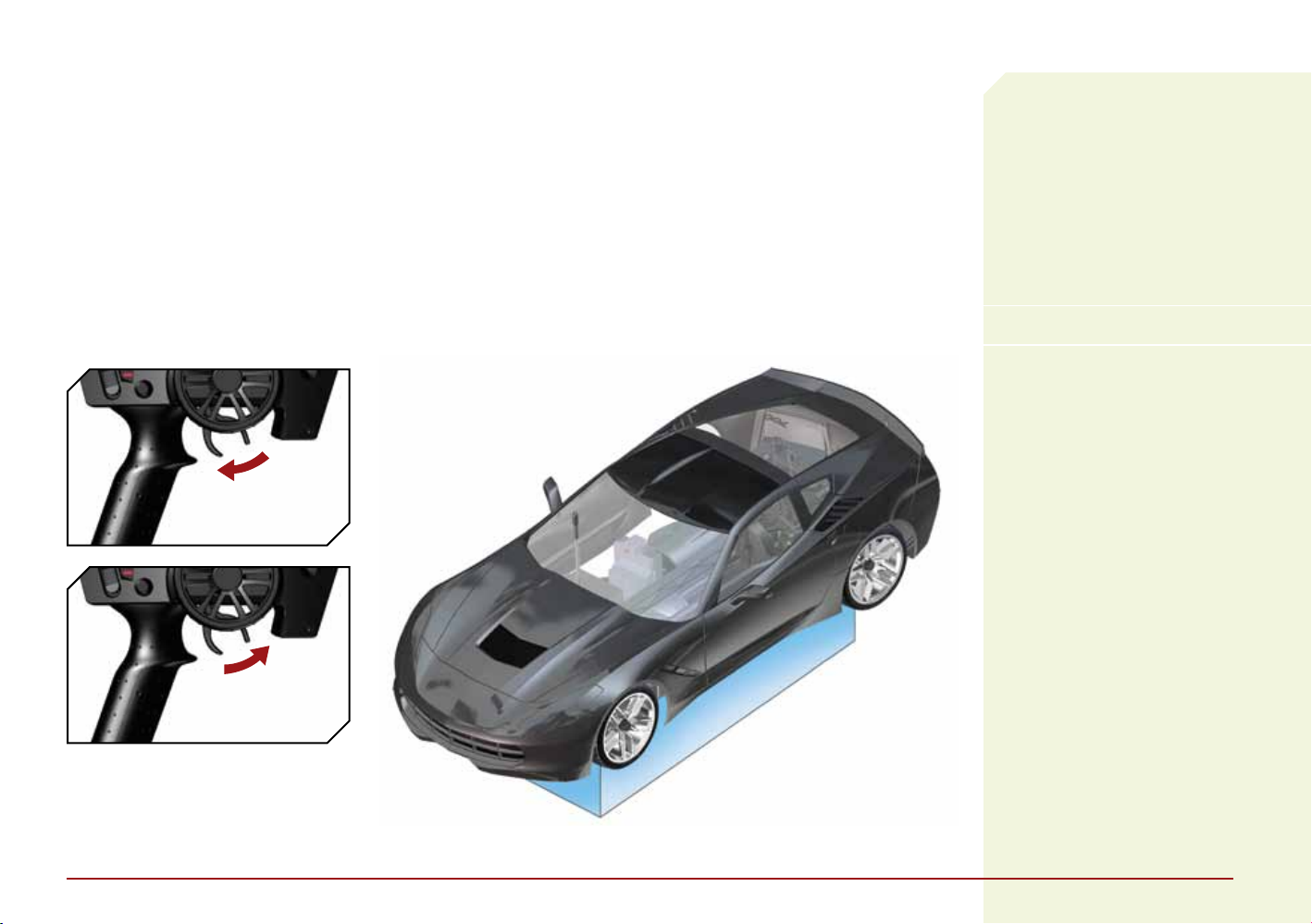

6 Prüfen Sie Gas und Lenkung, versichern Sie sich
dass die Servos in die richtige Richtung laufen.
7 Fahren Sie das Fahrzeug.
8 Führen Sie nach der Fahrt notwendige
Wartungsarbeiten durch.
22
Page 4

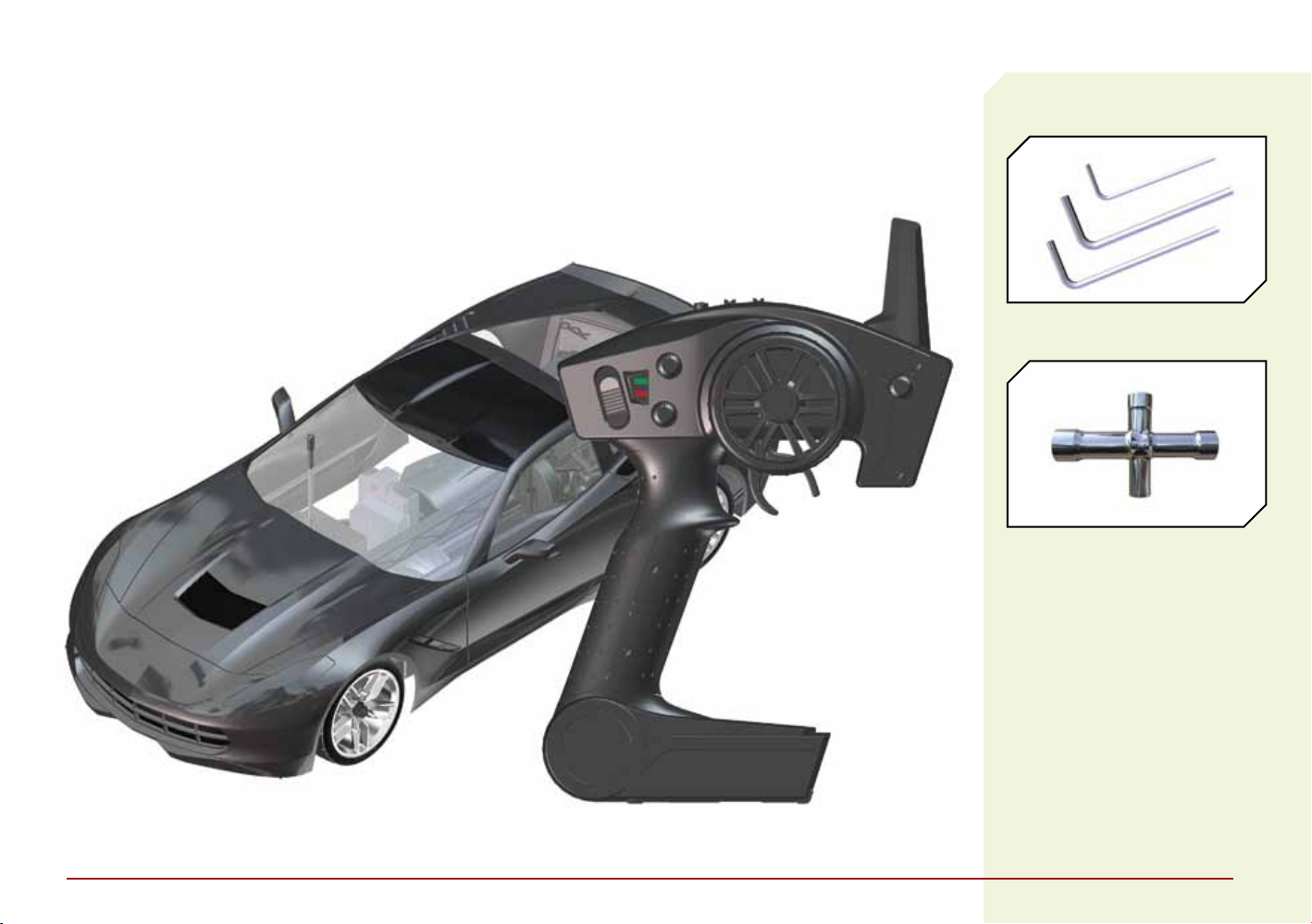

kompoNENTEN
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
» 1/10-V100 RTR Sedan
» Spektrum DX2E 2.4GHz DSM RC System
» Dynamite Tazer Spritzwassergeschützter Regler/ESC
» Dynamite 540 Bürstenmotor
» Spektrum Standard Digital Servo
» Dynamite Speedpack 7.2V 1800mAh Ni-MH Akku
» Dynamite 2A Ni-MH AC Ladegerät
» 4 AA Batterien (für Sender)
WERKZEUG IM
LIEFERUMFANG ENTHALTEN
» 3 “L” Inbusschlüssel
• 1,5mm, 2mm, 2,5mm
» 4-fach Schraubenschlüssel
• 7mm, 5.5mm, 5mm, 4.5mm
EMPFEHLENSWERTES ZUBEHÖR
» Hobbymesser
» Spitzzange
» Seitenschneider
» Sicherheitsbrille
» Lötkolben
» Weiche Bürste
Verwenden Sie nur Dynamite® oder
anderes qualitativ hochwertiges
Werkszeug. Die Verwendung von
qualitativ schlechten Werkzeug
kann die kleinen Schrauben und
Teile des Modells beschädigen.
DE
Page 5
DER fAHRAkkU
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
Bitte richten Sie sich nach den Warnungen zum Akkuladen. Es ist empfohlen den
Akku zu laden während Sie das Fahrzeug
inspizieren. Sie benötigen den vollständig
geladenen Akku zur Überprüfung der
einwandfreien Funktion des Fahrzeuges
in den folgenden Schritten.
Bitte laden Sie nur Akkus die kühl genug
zum Anfassen sind und nicht beschädigt.
Überprüfen Sie den Akku um sicher zu
stellen, dass er nicht angeschwollen,
verbogen, gebrochen und punktiert ist.
WARNUNG: Mangelnde
Aufmerksamkeit bei dem Gebrauch
des Produktes in Verbindung mit den
folgenden Warnungen können zu
Fehlfunktionen, elektrischen Störungen,
großer Hitze, FEUER, tötlichen Verletzungen und Sachbeschädigung führen.
WARNUNG: Lassen Sie niemals
das Ladegerät unbeaufsichtigt,
überschreiten den maximalen
Ladestrom, laden mit nicht zugelassenen Akkus oder laden Akkus im
falschen Mode. Das nicht befolgen
könnte zu großer Hitze, Feuer und
ernsthaften Verletzungen führen.
ACHTUNG: Sollte zu einen
beliebigen Zeitpunkt der/die Akku(s)
zu heiß zum anfassen werden, trennen
Sie denAkku unverzüglich vom
Ladegerät und brechen den
Ladevorgang ab.
WARNUNGEN ZUM AKKU LADEN
» Bitte lesen Sie aufmerksam alle Anlei-
tungen und Sicherheitshinweise vor
Benutzung dieses Produktes durch.
» Lassen Sie das Ladegerät und Akku
niemals unbeaufsichtigt während des
Betriebes.
» Lassen Sie niemals Minderjährige
ohne direkte Aufsicht Erwachsener
Akkus laden.
» Versuchen Sie niemals tiefentladene
oder beschädigte Akkus zu laden.
» Laden Sie keine Akkus dessen Kabel
beschädigt oder gekürzt sind.
» Lassen Sie zu keiner Zeit Akkus in
Kontakt mit Feuchtigkeit kommen.
Das Ladegerät des Fahrzeuges lädt mit 2000
Milliampere pro Stunde. Dividieren Sie die auf den
Akkuetikett aufgedruckte Kapazität durch 2000 um die
benötigte Ladezeit zu ermitteln. So benötigt zum Beispiel ein
1800mAh Akku eine Ladezeit von 0,9 Stunden = 54 Minuten.
1 Schließen Sie den Netzstecker an
der Netzbuchse des Ladegerätes an.
Verbinden Sie dann den Netzstecker
mit der AC Netzsteckdose.
2 Die Netzstrom LED und die
Ladekontroll-LED leuchten
Grün wen das Ladegerät am
Netzstrom angeschlossen ist.
» Laden Sie keine Akkus in extrem kalten
oder heißen Umgebungen oder in
direkter Sonneneinstrahlung (empfohlene Umgebungstemperatur 10°
- 26°).
» Laden Sie nur wiederaufladbare Akkus.
Das Ladegerät kann keine Batterien
wie zum Beispiel Heavy Duty, Alkaline
oder Zink- Kohle Batterien laden.
» Schließen Sie immer den roten Pluspol
(+) und den schwarzen Minuspol (-)
korrekt am Ladegerät an.
» Trennen Sie Akku und Ladegerät
immer nach dem Laden und lassen
Sie das Ladegerät vor dem nächsten
Einsatz abkühlen.
3 Verbinden Sie den Akkustecker mit
dem Ladekabel des Ladegerätes.
4 Drücken Sie den On (Ein)/O (Aus)
Knopf um den Akku laden. Die
Ladekontroll LED leuchtet Rot.
5 Ist der Akku vollständig geladen
leuchtet die Ladekontroll LED Grün.
» Überprüfen Sie vor dem Laden immer
den Akku.
» Beenden Sie bei Fehlfunktionen
sofort alle Prozesse und kontaktieren
den technischen Service von Horizon
Hobby.
» Stellen Sie sicher, dass Sie Akkus
stets nach ihren Spezifikationen
entsprechend laden, Sie diese kennen
und das Ladegerät dafür geeignet ist.
» Überprüfen Sie konstant die Akku
temperatur während des Ladens.
» Beenden Sie sofort den Ladevorgang
wenn das Ladegerät oder der Akku zu
heiß zum Anfassen wird oder seine
Form verändert.
6 Drücken Sie den On (Ein)/O (Aus)
Knopf um die Ladung zu beenden.
Trennen Sie den Akku vom Ladekabel.
7 Trennen Sie den AC Netzstecker
von der der AC Netzsteckdose.
24
Page 6
EINSETZEN DES AKKUS
1 Stellen Sie sicher dass der Regler
ausgeschaltet ist.
2 Nehmen Sie die Karosserie vom Chassis ab.
3 Entfernen Sie die Clips vom Akkuhalter und
heben am Ende den Halter an. Der Halter
klappt nach vorne.
4 Setzen Sie wie abgebildet ein vollständig
geladenes Akku in das Chassis ein.
5 Schließen Sie den Akku an den Regler an.
6 Schließen Sie Akkuhalter und Clips.
7 Schalten Sie zuerst den Sender ein,
dann das Fahrzeug.
8 Setzen Sie die Karosserie auf das Chassis.
DER SENDER
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
EINSETZEN DER SENDERBATTERIEN
1 Drücken Sie die Batteriefachabdeckung
etwas ein, um die Sperre zu lösen, und
nehmen Sie sie dann ab.
2 Legen Sie 4 AA-Batterien oder -Akkus
ein und achten Sie dabei auf die richtige
Polarität, die im Diagramm im Batteriefach
des Senders angegeben ist.
3 Schließen Sie die Batteriefachabdeckung
vorsichtig wieder, indem Sie die Laschen
in die Schlitze im Sender führen.
ACHTUNG: Entnehmen
Sie NIEMALS die Senderbatterien
bei eingeschalteten Fahrzeug da
ein Kontrollverlust, Sachbeschädigung oder Personenschäden
wahrscheinlich sind.
ACHTUNG: Wenn Sie
wiederaufladbare Akkus verwenden,
laden Sie nur diese. Das Laden von
nicht wiederaufladbaren Batterien
kann die Batterien zur Explosion
bringen, was Körperverletzung
und Sachbeschädigung zur
Folge haben kann.
DE
Page 7
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
Für mehr Information über den Sender
besuchen Sie www.horizonhobby.com
und klicke auf den Support Reiter
zum Download der Spektrum
DX2E Bedienungsanleitung.
SPEKTRUM DX2E FERNSTEUERUNG
1 Lenkrad dient zur Lenkung (links/rechts) des Modells
2 Gashebel kontrolliert Geschwindigkeit und
Richtung (Vorwärts/Bremse/Rückwärts) des Modells
3 Antenne überträgt die Signale zum Modell
4 Ein/Aus Schalter schaltet den Sender Ein oder Aus
5 Indikator Lichter
• Leuchtend Grün zeigt adäquate Batteriespannung
• Blinkend Grün zeigt kritisch niedrige Spannung.
Ersetzen Sie die Batterien
3
6
5
4
7
1
2
6 ST Trim stellt die Lenktrimmung des Modells ein
7 TH Trim stellt den Leerlauf des Motor auf Neutrale
Gashebelposition
8 Dual Rate Lenkung justiert die Größe des Lenkauschlages
9 BINDE Knopf aktiviert den Bindemode
10 ST REV reversiert die Lenkfunktion wenn das Lenkrad
bewegt wird
11 TH.REV reversiert die Funktion des Reglers wenn vorwärts
oder rückwärts gesteuert wird
8
9 10 11
26
Page 8
BINDEN voN SENDER UND EmpfÄNGER
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
1 Stellen Sie bitte sicher, dass der Sender und das Fahrzeug
ausgeschaltet sind.
2 Setzen Sie den Bindestecker in den Battery/Bind Port
des Empfängers. Sie brauchen keinen anderen Stecker
zu entfernen um erneut zu binden.
3 Schalten Sie mit eingestecktem Bindestecker das Fahrzeug
ein (ON) Die LED auf dem Empfänger blinkt Grün.
4 Stellen Sie das Lenkrad und den Gashebel in die
gewünschte Failsafeposition (neutral) und halten
diese bis der Bindevorgang durchgeführt ist.
koNTRoll TEST
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
VORWÄRTS
5 Drücken Sie den Bindebutton auf dem Sender während Sie
ihn einschalten. Die grüne LED auf dem Sender blinkt nach
4 Sekunden wenn sich der Sender im Bindemode befindet.
6 Lassen Sie den Bindebutton los wenn die rote LED blinkt.
Halten Sie die Failsafeposition bis die Empfänger LED
leuchtet. Die grüne LED auf dem Empfänger leuchtet
wenn Sender und Empfänger gebunden sind.
7 Trennen Sie den Akku vom Regler. Entfernen Sie den
Bindestecker vom Empfänger. Der Empfänger hält die
Bindung bis eine weitere Bindung vorgenommen wird.
Ihr Spektrum Sender wird bereits an
das Fahrzeug gebunden geleifert.
Wenn Probleme auftreten, folgen Sie
den Anweisungen zur Bindung und
lesen Sie die weiteren Anweisungen
im Abschnitt zur Fehlersuche für den
Sender. Falls erforderlich wenden Sie
sich bitte an den technischen Service
von Horizon.
Nehmen Sie die Fahrzeugräder vom
Boden, um den Steuertest durchzuführen. Wenn sich die Räder
drehen, wenn das Fahrzeug eingeschaltet wird, drehen Sie den Knopf
„TH. Trim“ bis die Räder stoppem. Geben Sie Gas, um die Räder vorwärts
drehen zu lassen. Um Rückwärts
zu fahren warten sie bis die Räder
auf neutraler Stellung stoppen und
drücken dann den Gashebel nach
vorne. Bei der Vorwärtsfahrt sollten
die Räder geradeaus fahren, ohne
dass Sie lenken müssen. Wenn das
nicht der Fall ist, passen Sie „ST. Trim“
so an, das die Räder ohne Betätigung
des Lenkrads geradeaus fahren.
BREMSE/
RÜCKWÄRTS
DE
Page 9
fAHRzEIT
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
BEVOR SIE IHREN FAHRZEUG FAHREN
1 Überprüfen Sie die Aufhängung.
Alle beweglichen Teile der Aufhängung müssen sich frei bewegen
lassen. Jedes schwergängige Teil
vermindert die Leistung.
2 Laden Sie den Akku.
3 Prüfen Sie die Kalibrierung des
Reglers. Sollte eine Neukalibrierung
notwendig sein folgen Sie bitte den
Einstellanweisungen.
4 Stellen Sie den Sender auf ihre
gewünschte Konfiguration ein.
Der größte Faktor bei der Fahrzeit
ist die Kapazität des Akkupacks. Ein
höherer mAh-Wert bedeutet eine
längere Fahrzeit.
Der Zustand des Akkupacks ist
ebenfalls ein wichtiger Faktor für
Fahrzeit und Geschwindigkeit.
Die Akkuanschlüsse können sich beim
Fahren erhitzen. Akkus verlieren mit
der Zeit an Leistung und Kapazität.
Wenn Sie das Fahrzeug wiederholt
aus dem Stand auf die Höchstgeschwindigkeit beschleunigen, werden die Akkus
und die Elektronik mit der Zeit beschädigt. Plötzliche Beschleunigung verkürzt
außerdem die Fahrzeit.
SO VERLÄNGERN SIE DIE FAHRZEIT
» Reinigen und ölen Sie häufig die Lager.
Verschmutzte Lager erhöhen die
Reibung und verringern die Leistung.
» Halten Sie Ihr Fahrzeug sauber
und in gutem Wartungszustand.
» Erlauben Sie einen besseren
Luftstrom zum Regler (ESC)
und zum Motor.
TUNEN, EINSTEllEN UND WARTEN DES fAHRzEUGS
SERVICE/REPARATUR
Sollten Problemet auftreten die nicht
in der Bedienungsanleitung behandelt
werden, sehen Sie bitte in den Garantie- und Service informationen nach und
kontaktieren den technischen Service
von Horizon Hobby.
REINIGUNG
Die Leistung kann beeinträchtigt
werden, wenn Schmutz in Teile der
Aufhängung gerät. Entfernen Sie Staub
oder Schmutz mit Druckluft, einem
weichen Pinsel oder einer Zahnbürste.
Meiden Sie Lösungsmittel oder Chemikalien, da diese den Schmutz in die
Lager oder bewegliche Teile spülen und
die Elektronik beschädigen können.
28
» Untersuchen Sie das Fahrzeug regelmäßig.
» Entfernen Sie Dreck und Staub mit einem Pinsel.
» Prüfen Sie es auf Schäden an den Querlenkern
und anderen Formteilen.
» Reingen und ölen Sie alle Radlager.
» Kleben Sie bei Bedarf die Reifen wieder an den Rädern fest.
» Ziehen Sie Befestigungen mit geeigneten Werkzeugen fest.
» Kontrollieren Sie die Sturz- und Spurstangen auf Verbiegun-
gen. Wechseln Sie verbogene Stangen aus.
» Passen Sie die Spur- und Sturzeinstellungen bei Bedarf an.

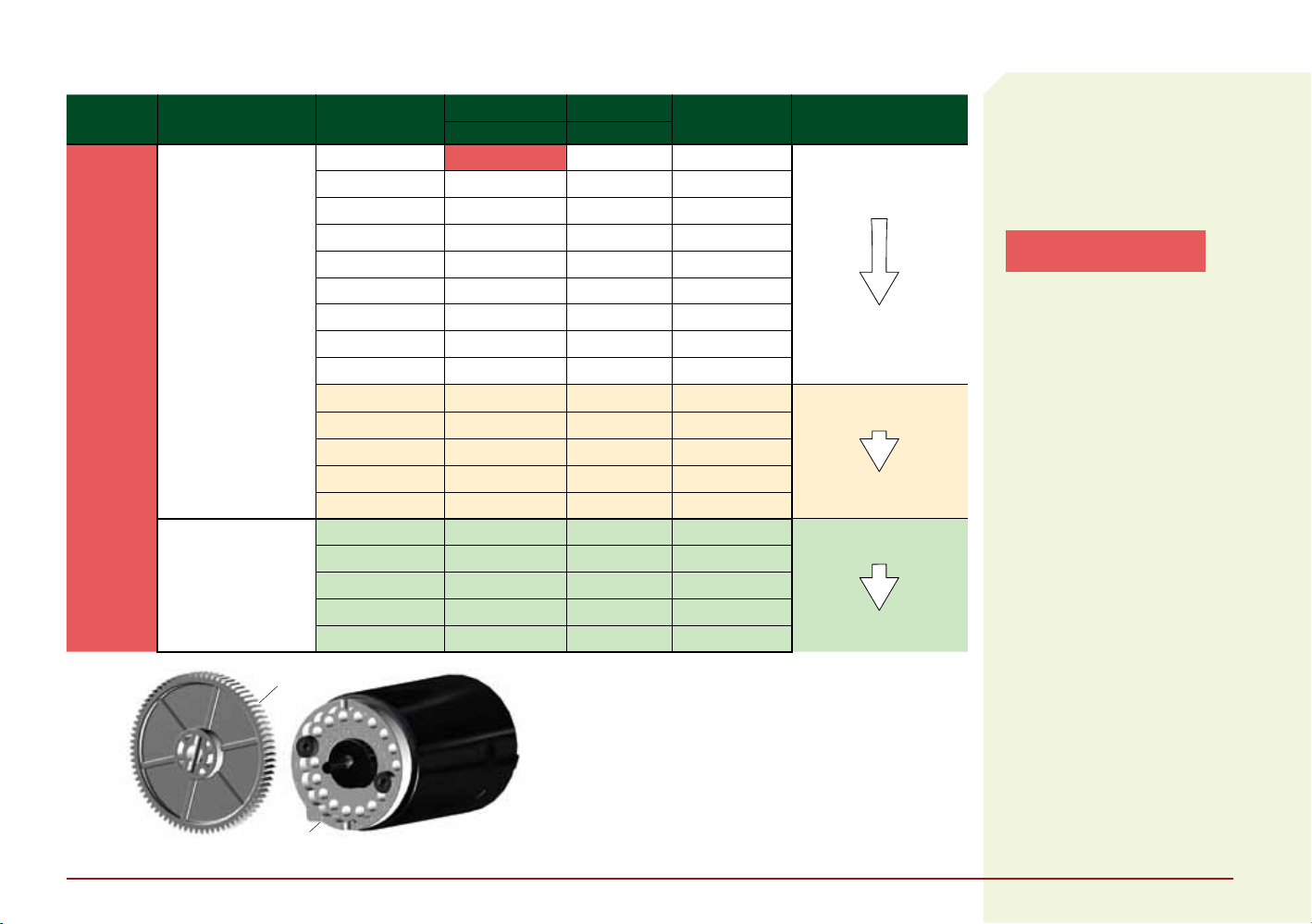

» Wechseln Sie das Getriebe zu einem
niedrigeren Übersetzungsverhältnis.
Ein niedrigeres Übersetzungsverhältnis senkt die Betriebstemperatur
der Elektronik. Verwenden Sie ein
kleineres Ritzel oder ein größeres
Stirnrad, um das Übersetzungsverhältnis zu senken.
» Verwenden Sie ein Akkupack
mit einem höheren mAh-Wert.
SICHERHEITSHINWEISE
BEIM FAHREN
» Halten Sie stets Blickkontakt
zum Fahrzeug.
» Prüfen Sie das Fahrzeug auf
lose Radteile.
» Prüfen Sie die Lenkbaugruppe auf
lose Teile. Wenn Sie das Fahrzeug
im Gelände fahren, können sich
Befestigungen mit der Zeit lockern.
» Fahren Sie das Fahrzeug nicht in
hohem Gras. Dadurch können das
Fahrzeug oder die Elektronik
beschädigt werden.
» Halten Sie das Fahrzeug an, wenn
Sie bemerken, dass der Antrieb
nachlässt. Wenn Sie das Fahrzeug
mit schwachem Akku fahren, kann
sich der Empfänger ausschalten.
Dann können Sie die Kontrolle
über das Fahrzeug verlieren.
» Drücken Sie den Gashebel nicht nach
vorn oder hinten, wenn das Fahrzeug
feststeckt. Wenn Sie in der Situation
Gas geben kann der Motor oder der
Regler( ESC) beschädigt werden.
» Lassen Sie nach jeder Fahrt die
Elektronik auf Umgebungstemperatur
abkühlen, bevor Sie das nächste
Akkupack verwenden.
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
» Entfernen Sie die Stoßdämpfer und prüfen Sie sie auf
Schäden. Bauen Sie neue Stoßdämpfer ein, wenn Öl austritt.
» Prüfen Sie Elektronik und Akkus auf freiliegende Drähte/
Kabel. Reparieren Sie freiliegende Drähte/Kabel mit
Isolierung oder wechseln Sie diese aus.
» Prüfen Sie, ob der Regler und der Empfänger sicher im
Fahrwerk befestigt sind. Ersetzen Sie bei Bedarf das
doppelseitige Klebeband.
» Schalten Sie den Sender ein. Wenn die grüne LED nur
schwach oder gar nicht leuchtet, wechseln Sie die
AA-Batterien im Sender aus.
» Prüfen Sie das Zahnrad und Ritzel auf Abnutzung.
Page 10
DyNAmITE 12T REGlER (ESC)
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
EINBAU DES REGLERS
1 Montieren Sie den Regler dort wie
in der Bedienungsanleitung des
Fahrzeuges beschrieben.
WICHTIG: Überprüfen Sie vor
der Montage ob alle Kabellängen
ausreichend sind.
2 Der Regler kann mit den abnehmbar-
en Haltelaschen auf einer Halterung
montiert werden.
3 Sollte das Fahrzeug keine Halterung
für den Regler haben, entfernen Sie
die Haltelaschen und befestigen Sie
den Regler mit doppelseitigem Klebeband.
4 Der Schalter kann in der seitlichen
Halterung montiert werden. Alternativ
können Sie den Schalter an einfach
zu erreichender Stelle am Fahrzeug
montieren.
ANSCHLUSS DES REGLERS
1 Schließen Sie das rote (+) Reglerka-
bel an das rote (+) Motorkabel an.
2 Schließen Sie das schwarze (-)
Reglerkabel an das schwarze (-)
Motorkabel an.
HINWEIS: Trennen Sie nach dem
Fahren immer den Akku vom Regler.
Der Schalter der Reglers schaltet
nur den Strom vom Empfänger und
Servos. Der Regler zieht weiterhin
Strom wenn der Akku angeschlossen
bleibt, was zu möglicher Tiefentladung und Beschädigung des
Akkus führen könnte.
KALIBRIEREN DES REGLERS
Überprüfen Sie die Reglerfunktion bevor
Sie den Regler mit den Sendereingaben
kalibrieren.
1 Schalten Sie den Regler/ESC aus.
2 Stellen Sie bitte sicher, dass der
Sender eingeschaltet, der Gaskanal
nicht reversiert, die Gastrimmung
auf Neutral und der Servoweg auf
100% steht. Deaktivieren Sie alle
Sonderfunktionen wie ABS et.
3 Halten Sie das Gas auf Neutral
und schalten den Regler ein.
4 Der Regler kalibriert den Gasbereich
nach drei Sekunden.
5 Ein langer Piepton zeigt an, dass
der Regler bereit ist.
SPEZIFIKATIONEN
Typ
Brushed
Dauerstrom
40A/180A
Widerstand
0.002 Ohms
Funktion
Vorwärts/Bremse/Rückwärts;
Vorwärts/Bremse
Fahrzeugtypen
1/12 On-Road, 1/10 On- und O Road,
1:10 Rock Crawler
Betrieb
Proportional vorwärts, proportional
Rückwärts mit Bremsverzögerung
Akkutyp Eingangsspannung
2S Li-Po, 5–9 Zellen Ni-MH/Ni-Cd
Motortyp
540/550er Motoren, 2S Li-Po
runter bis 8T
BEC Ausgang
5V/2A
Überlastschutz
Thermisch
Maße
35,6 x 34 x 18mm
Weight
40 g mit Kabel
Akkustecker
EC3 Stecker
Motoranschluss
3,5mm Tamiya Style Stecker
DEDE
Page 11
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
LED INDIKATOR
BETRIEB LED STATUS TON
Stopp AUS
Vorwärts Blinkt
Vorwärts (Vollgas) Leuchtet
Rückwärts Blinkt
Bremse Blinkt
Bremse (Vollbremsung) Leuchtet
Ni-MH/Ni-Cd Akku 1 kurzer Piepton
2S Li-Po Akku 2 kurzer Pieptöne
Regler bereit 1 langer Piepton
Akkuspannung zu niedrig Blinkt
Überhitzt Blinkt
PROGRAMMIEREN DES REGLERS
Der Regler ist mit zwei Jumpern (Steckbrücken)
vorbestückt. Diese sind gesteckt auf: REV: ON
und BATT: Ni-MH Konfiguration.
Um die Reverse (Rückwärtsfunktion) zu deaktivieren
oder den Akkutyp auf LiPo Akkus umzustellen, ziehen
Sie den Jumper raus und stecken ihn in den
gewünschten Anschluß.
Schalten Sie den Regler aus und wieder an. Sollten
Sie den Jumper verloren oder nicht eingesteckt haben,
arbeitet der Regler auf den Einstellungen REV: ON
und BATT: Li-Po.
30
Page 12
DyNAmITE 15T BüRSTENmoToR
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
BÜRSTENMOTOR
DYN1172
15 turn
motor
EMPFOHLENER
BRUSHLESS MOTOR
Brushlessmotor
10,5 Turn oder
weniger
Brushlessmotor
13,5 Turn
POSITION AUF
MOTORTRÄGER
A 22 77 12 32 9.33 Std 77 Zahnrad mit
B 23 77 12 32 8.93
C 24 77 12 32 8.56
D 25 77 12 32 8.21
E 26 77 12 32 7.90
f 27 77 12 32 7.60
G 28 77 12 32 7.33
H 29 77 12 32 7.08
I 30 77 12 32 6.84
A 28 71 12 32 6.76 Optionales 71 Zahn Rit-
B 29 71 12 32 6.53
C 30 71 12 32 6.31
D 31 71 12 32 6.11
E 32 71 12 32 5.92
E 38 65 12 32 4.56 Optionales 65 Zahn Rit-
f 39 65 12 32 4.44
G 40 65 12 32 4.33
H 41 65 12 32 4.23
I 42 65 12 32 4.13
1. FINAL (2,66)
GESAMTÜBERSETZUNG
POSITION
MOTORHALTERRitzel Zahnrad Drive Ring
kleinsten Ritzel
Std 77 Zahnrad mit
größtem Ritzel
zel mit kleinstem Ritzel
Optionales 71 Zahn Rit-
zel mit größtem Ritzel
zel mit kleinstem Ritzel
Optionales 65 Zahn Rit-
zel mit größtem Ritzel
SICHERHEITSHINWEISE
» Fassen Sie niemals bewegte Teile an.
» Demontieren Sie nie das Fahrzeug
oder Teile mit eingelegtem Akku.
» Lassen Sie stets Teile abkühlen
bevor Sie diese anfassen.
IM LIEFERUMFANG DES
STANDARD KIT
VTR232044
VTR232050
DE
Page 13
HIlfESTEllUNG zUR pRoBlEmlöSUNG
PROBLEM MÖGLICHE URSACHE LÖSUNG
Fahrzeug ist
nicht in Betrieb
zu nehmen
Motor läuft, Räder
drehen nicht
Lenkung arbeitet
nicht
Fahrzeug steuert
nicht in eine
Richtung
Motor läuft nicht
Regler wird heiß
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
» Akku ist nicht geladen oder angeschlossen
» Reglerschalter nicht auf ON
» Sender nicht eingeschaltet oder Akkus leer
» Ritzel greift nicht auf Zahnrad
» Ritzel dreht auf Motorwelle
» Antriebsstrang ausgeschlagen
» Mitnehmerstift gebrochen
» Servo nicht am Empfänger angeschlossen
» Servogetriebe oder Motor beschädigt
» Laden Sie den Akku/oder mit Regler verbinden
» Schalten Sie den Regler ein
» Sender einschalten oder Batterien ersetzen
» Justieren Sie Ritzel/Zahnflankenspiel
» Wechseln Sie das Motorritzel
» Überprüfen/ersetzen Sie die Zahnräder
» Überprüfen/ersetzen Sie den Mitnehmerstift
» Überprüfen und ggfs anschließen
» Ersetzen/Reparieren Sie das Servo
» Servogetriebe beschädigt » Ersetzen Sie den Servo
» Motorkabel lose
» Motorkabel gebrochen
» Regler beschädigt
» Falsche Übersetzung
» Antrieb blockiert
» Motorkabel anschließen
» Reparieren oder ersetzen
» Kontaktieren Sie den technischen Service
» Verwenden Sie ein kleineres Ritzel oder größeres Zahnrad
» Prüfen Sie Räder, Aufhängung, Antrieb auf blockieren
32
Geringe
Fahrzeit/schlechte
Beschleunigung
Geringe Reichweite
oder Aussetzer
» Ni-MH Akku nicht vollständig geladen
» Ladegerät lädt Akku nicht vollständig
» Motor abgenutzt
» Antrieb behindert/blockiert
» Senderbatterien verbraucht
» Fahrzeugakkus leer
» Lose Stecker oder Kabel
» Laden Sie den Akku
» Verwenden Sie ein anderes Ladegerät
» Ersetzen Sie den Motor
» Prüfen Sie Räder, Aufhängung, Antrieb auf Blockieren
» Überprüfen und ersetzen
» Laden und ersetzen
» Motor u. Akku Verbindungen prüfen
Page 14
GARANTIE UND SERvICE INfoRmATIoNEN
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
WARNUNG
Ein ferngesteuertes Modell ist kein Spielzeug. Es kann,
wenn es falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an
Sachgütern führen. Betreiben Sie Ihr RC-Modell nur
auf freien Plätzen und beachten Sie alle Hinweise der
Bedienungsanleitung des Modells wie auch der Fernsteuerung.
GARANTIEZEITRAUM
Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass das gekaufte Produkt frei von Material- und
Montagefehlern ist. Der Garantiezeitraum entspricht
den gesetzlichen Bestimmung des Landes, in dem das
Produkt erworben wurde. In Deutschland beträgt der
Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate nach dem Garantiezeitraum.
EINSCHRÄNKUNGEN DER GARANTIE
(a) Die Garantie wird nur dem Erstkäufer (Käufer)
gewährt und kann nicht übertragen werden. Der
Anspruch des Käufers besteht in der Reparatur oder
dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich ausschließlich auf Produkte, die bei
einem autorisierten Horizon Händler erworben wurden.
Verkäufe an dritte werden von dieser Garantie nicht
gedeckt. Garantieansprüche werden nur angenommen,
wenn ein gültiger Kaufnachweis erbracht wird. Horizon
behält sich das Recht vor, diese Garantiebestimmungen
ohne Ankündigung zu ändern oder modifizieren und
widerruft dann bestehende Garantiebestimmungen.
(b) Horizon übernimmt keine Garantie für die
Verkaufbarkeit des Produktes, die Fähigkeiten und
die Fitness des Verbrauchers für einen bestimmten
Einsatzzweck des Produktes. Der Käufer allein ist dafür
verantwortlich, zu prüfen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen Einsatzzweck entspricht.
(c) Ansprüche des Käufers Es liegt ausschließlich im
Ermessen von Horizon, ob das Produkt, bei dem ein
Garantiefall festgestellt wurde, repariert oder ausgetauscht wird. Dies sind die exklusiven Ansprüche des
Käufers, wenn ein Defekt festgestellt wird.Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen,
die in den Garantiefall einbezogen werden können. Die
Entscheidung zur Reparatur oder zum Austausch liegt
nur bei Horizon. Die Garantie schließt kosmetische Defekte oder Defekte, hervorgerufen durch höhere Gewalt,
falsche Behandlung des Produktes, falscher Einsatz des
Produktes, kommerziellen Einsatz oder Modifikationen
irgendwelcher Art aus.
Die Garantie schließt Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle, Betrieb, Service oder
Reparaturversuche, die nicht von Horizon ausgeführt
wurden aus. Rücksendungen durch den Käufer direkt
an Horizon oder eine seiner Landesvertretung bedürfen
der Schriftform.
SCHADENSBESCHRÄNKUNG
Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle oder kommerzielle
Verluste, die in irgendeinem Zusammenhang mit dem
Produkt stehen verantwortlich, unabhängig ab ein
Anspruch im Zusammenhang mit einem Vertrag, der
Garantie oder der Gewährleistung erhoben werden. Horizon wird darüber hinaus keine Ansprüche aus einem
Garantiefall akzeptieren, die über den individuellen Wert
des Produktes hinaus gehen. Horizon hat keinen Einfluss auf den Einbau, die Verwendung oder die Wartung
des Produktes oder etwaiger Produktkombinationen,
die vom Käufer gewählt werden. Horizon übernimmt
keine Garantie und akzeptiert keine Ansprüche für in der
folge auftretende Verletzungen oder Beschädigungen.
Mit der Verwendung und dem Einbau des Produktes
akzeptiert der Käufer alle aufgeführten Garantiebestimmungen ohne Einschränkungen und Vorbehalte.
Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang mit der Benutzung des
Produktes zu akzeptieren, werden Sie gebeten, dass
Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem Verkäufer zurückzugeben.
SICHERHEITSHINWEISE
Dieses ist ein hochwertiges Hobby Produkt und kein
Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie
auch mentale Fähigkeiten. Ein Versagen, das Produkt
sicher und umsichtig zu betreiben kann zu Verletzungen
von Lebewesen und Sachbeschädigungen erheblichen
Ausmaßes führen. Dieses Produkt ist nicht für den
Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält
Sicherheitshinweise und Vorschriften sowie Hinweise
für die Wartung und den Betrieb des Produktes. Es ist
unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der
falsche Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden.
FRAGEN, HILFE UND REPARATUREN
Ihr lokaler Fachhändler und die Verkaufstelle können
eine Garantiebeurteilung ohne Rücksprache mit Horizon
nicht durchführen. Dies gilt auch für Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall
den Händler, der sich mit Horizon kurz schließen wird,
um eine sachgerechte Entscheidung zu fällen, die
Ihnen schnellst möglich hilft.
WARTUNG UND REPARATUR
Muss Ihr Produkt gewartet oder repariert werden,
wenden Sie sich entweder an Ihren Fachhändler
oder direkt an Horizon. Rücksendungen/Reparaturen
werden nur mit einer von Horizon vergebenen RMA
Nummer bearbeitet. Diese Nummer erhalten Sie
oder ihr Fachhändler vom technischen Service. Mehr
Informationen dazu erhalten Sie im Serviceportal
unter www.horizonhobby.de oder telefonisch bei
dem technischen Service von Horizon.
DE
Page 15
Packen Sie das Produkt sorgfältig ein. Beachten Sie,
dass der Originalkarton in der Regel nicht ausreicht, um
beim Versand nicht beschädigt zu werden. Verwenden
Sie einen Paketdienstleister mit einer Tracking Funktion
und Versicherung, da Horizon bis zur Annahme keine
Verantwortung für den Versand des Produktes übernimmt. Bitte legen Sie dem Produkt einen Kaufbeleg bei,
sowie eine ausführliche Fehlerbeschreibung und eine
Liste aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir die vollständige Adresse, eine Telefonnummer für Rückfragen, sowie eine Email Adresse.
GARANTIE UND REPARATUREN
Garantieanfragen werden nur bearbeitet, wenn ein
Originalkaufbeleg von einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum
hervorgeht. Sollte sich ein Garantiefall bestätigen wird
das Produkt repariert oder ersetzt. Diese Entscheidung
obliegt einzig Horizon Hobby.
KOSTENPFLICHTIGE REPARATUREN
Liegt eine kostenpflichtige Reparatur vor, erstellen
wir einen Kostenvoranschlag, den wir Ihrem Händler
übermitteln. Die Reparatur wird erst vorgenommen,
wenn wir die Freigabe des Händlers erhalten. Der Preis
für die Reparatur ist bei Ihrem Händler zu entrichten.
Bei kostenpflichtigen Reparaturen werden mindestens
30 Minuten Werkstattzeit und die Rückversandkosten
in Rechnung gestellt. Sollten wir nach 90 Tagen keine
Einverständniserklärung zur Reparatur vorliegen haben,
behalten wir uns vor, das Produkt zu vernichten oder
anderweitig zu verwerten.
GARANTIE UND SERVICE KONTAKTINFORMATIONEN
LAND DES KAUF HORIZON HOBBY E-MAIL ADRESSE/TELEFON ADRESSE
Sales: Horizon Hobby GmbH
+49 (0) 4121 2655 100
Christian-Junge-Straße 1
25337 Elmshorn
ACHTUNG: Kostenpflichtige Reparaturen
nehmen wir nur für Elektronik und Motoren vor.
Mechanische Reparaturen, besonders bei
Hubschraubern und RC-Cars sind extrem
aufwendig und müssen deshalb vom
Käufer selbst vorgenommen werden.
34
Page 16
koNfoRmITÄTSHINWEISE füR DIE EURopÄISCHE UNIoN
AT BE BG CZ CY DE DK
EE ES FI FR GR HR HU
IE IT LT LU LV MT NL
PL PT RO SE SI SK UK
IS LI NO CH
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050-1:2004, korrigierte
Fassung 2007-06-15); Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010
Declaration of conformity (in accordance with ISO/IEC 17050-1)
No. HH2014043001
Horizon Hobby GmbH
Christian-Junge-Straße 1
D-25337 Elmshorn
erklärt das Produkt: VTR 2014 Corvette
declares the product: VTR 2014 Corvette
Geräteklasse: 2
Equipment class: 2
den grundlegenden Anforderungen des §3 und den übrigen einschlägigen Bestimmungen
des FTEG (Artikel 3 der R&TTE) entspricht, EMV-Richtlinie 2004/108/EC und LVD 2006/95/EC.
complies with the essential requirments of §3 and other relevant provisions of the FTEG
(Article 3 of the R&TTE directive), EMC Directive 2004/108/EC and LVD 2006/95/EC.
Angewendete harmonisierte Normen:
Harmonised standards applied:
EN 300-328 V1.7.1: 2006
EN 301 489-1 V1.9.2: 2012
EN 301 489-17 V2.1.1: 2009
EN 60950-1:2006+A11:2009+A1:2010+A12: 2011
EN 55022:2010 + AC:2011
EN 55024:2010
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2008
Elmshorn, 30.04.2014
Es gelten unsere allgemeinen Geschäftsbedingungen, die in unseren Geschäftsräumen eingesehen werden können.
(Spektrum DX2E Set Sender und SR200WP Empfänger inklusive) (VTR03011I)
(Spektrum DX2E transmitter and SR200WP receiver included) (VTR03011I)
Robert Peak
Geschäftsführer
Managing Director
Horizon Hobby GmbH; Christian-Junge-Straße 1 D-25337 Elmshorn
HR Pi: HRB 1909; UStIDNr.: DE812678792; Str.Nr.: 1829812324
Geschäftsführer: Klaus Breer, Robert Peak
Tel.: +49 (0) 4121 2655 100 Fax: +49 (0) 4121 4655 111
eMail: [email protected]; Internet: www.horizonhobby.de
Die Ware bleibt bis zur vollständigen Bezahlung Eigentum der Horizon Hobby GmbH
Klaus Breer
Geschäftsführer
Managing Director
ENTSORGUNG IN DER EUROPÄISCHEN UNION
Dieses Produkt darf nicht über den Hausmüll entsorgt werden.
Es ist die Verantwortung des Benutzers, dass Produkt an einer
registrierten Sammelstelle für Elektroschrott abzugeben diese
Verfahren stellt sicher, dass die Umwelt geschont wird und
natürliche Ressourcen nicht über die Gebühr beansprucht
werden. Dadurch wird das Wohlergehen der menschlichen
Gemeinschaft geschützt. Für weitere Informationen, wo der
Elektromüll entsorgt werden kann, können Sie Ihr Stadtbüro
oder Ihren lokalen Entsorger kontaktieren.
DE
Loading...
