Руководство по эксплуатации
Instruction manual
V-CDR101US
CD/MP3/USB/SDСТЕРЕОМАГНИТОЛА
CD/MP3/USB/SD
RADIO PLAYER
Page 2
Instruction manual
Dear customer!
Thank you for purchasing our product. For safety, it is strongly recommended to read
this manual carefully before connecting, operating and/or adjusting the product and keep
the manual for reference in the future.

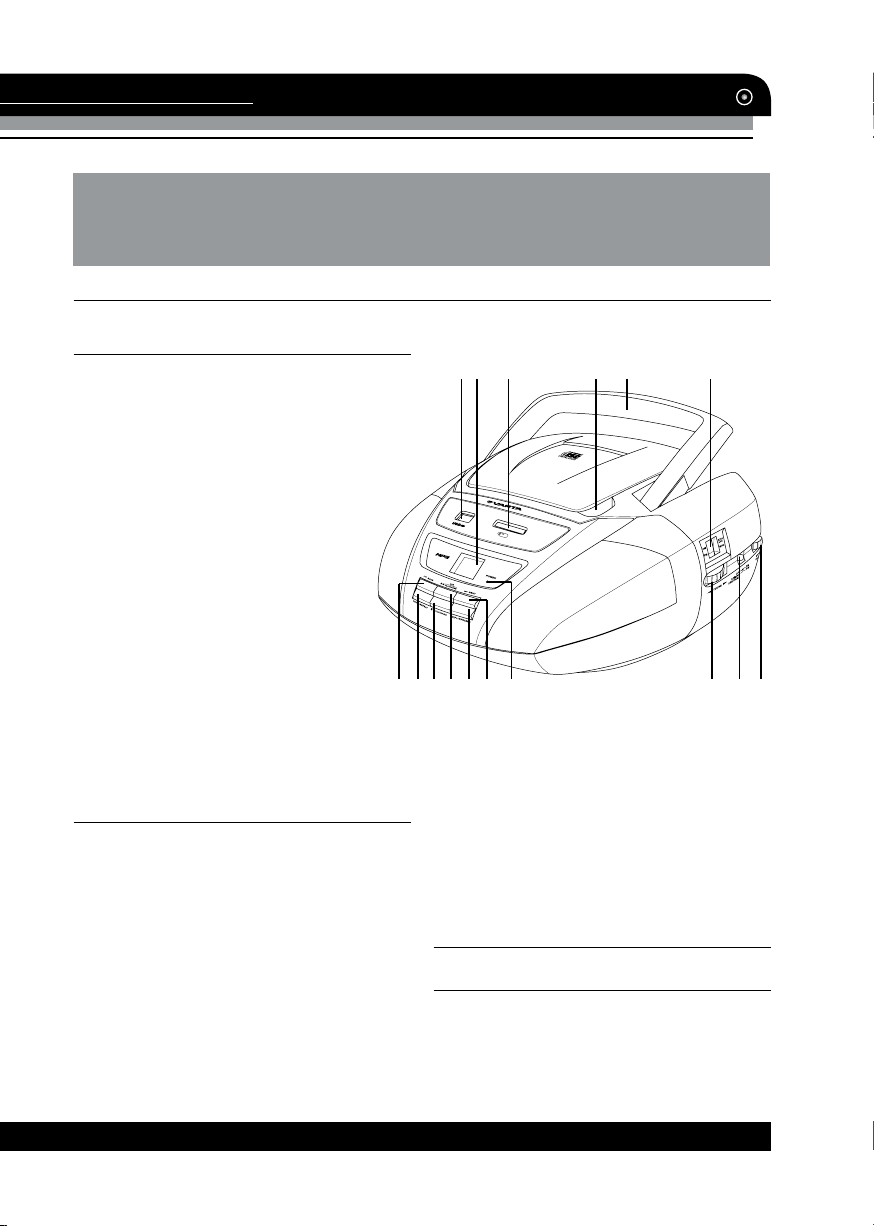

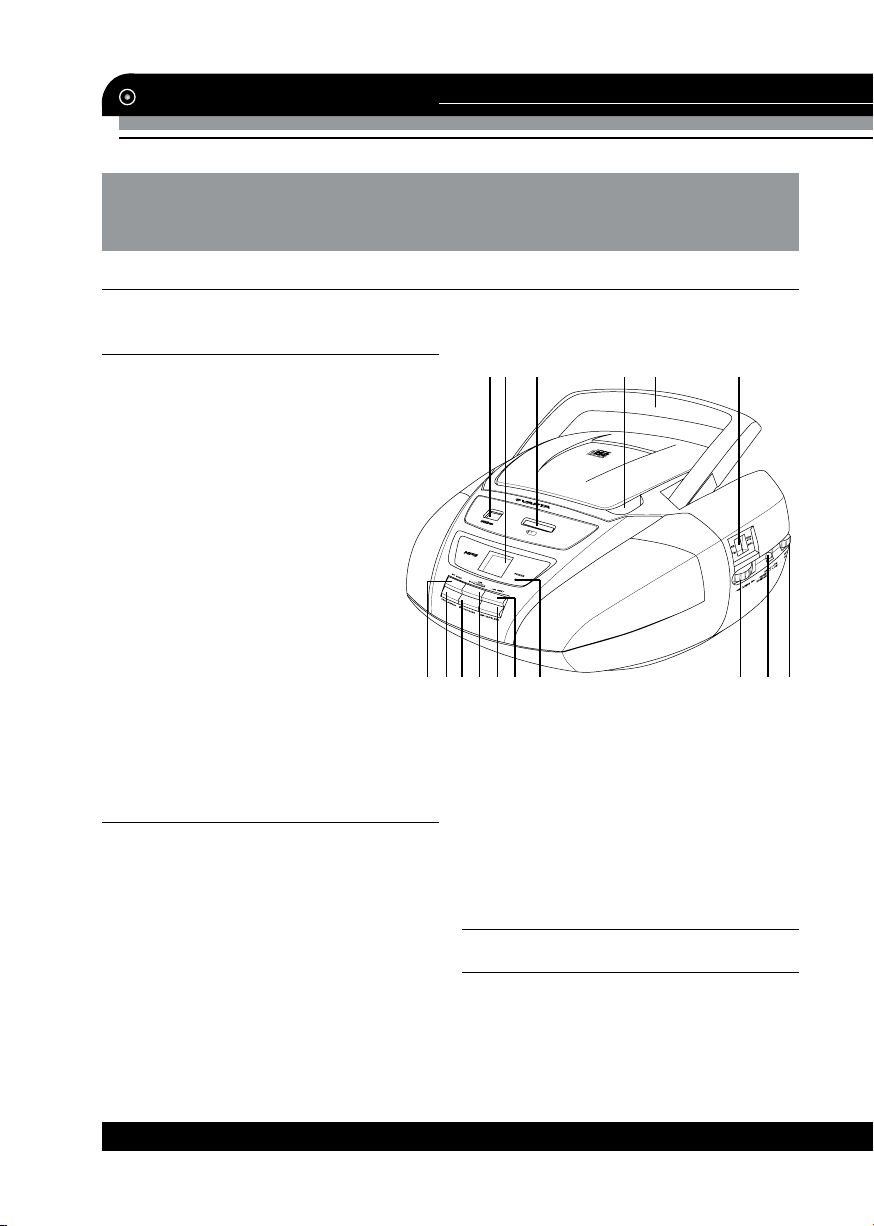

DESCRIPTION
1. USB port
2. LCD display
3. SD memory card socket
4. CD door opening indent
5. Handle
6. Dial scale window
7. BACK button
8. PROG/REPEAT button
9. STOP/CARD button
10. USB/PLAY/PAUSE button
11. SKIP+10/FOLDER button
12. NEXT button
13. Power indicator
14. TUNING regulator
15. CD/MP3/AM/FM/OFF/USB/CARD
switch
16. VOLUME regulator
Not indicated:
Back of the unit: Headphone jack, Telescopic
FM-antenna
Bottom of the unit: Battery compartment.
7 8 9 10 11 12 13 14 15 16
1 2 3 4 5 6
IMPORTANT SAFEGUARDS
• Attention: The owner’s manual contains
important operating and maintenance instructions. For your safety, it is necessary to refer
to the manual.
• Dangerous voltage: Uninsulated dan-
gerous voltage that may be of sufficient magnitude to constitute a risk of electrical shock
to persons is present within this product enclosure.
• Caution: To reduce the risk of electric
shock, do not dismantle the body. Prefer servicing to qualified service personnel. Do not
use the unit in places where it can be exposed
2
to water, moisture and dust. Make sure that
pins or other foreign objects do not get inside
the unit; they may cause malfunctions, or create safety hazards such as electrical shock.
POWER SUPPLY
Battery operation
• Open the battery compartment cover.
• Insert 6 batteries 1.5 V (UM-2/LR14).
Please observe correct battery polarities or
the set will not work.
• Close the battery compartment cover.
www.varta-electronics.ru
Page 3
Instruction manual
AC operation
• Before the first connecting of the ap-
pliance check that voltage indicated on the
rating label corresponds the mains voltage in
your home.
• Insert the plug into power supply.
Caution:
• When the set is only used with AC or is
not used for 2 weeks or more, please remove
the batteries, to avoid damage to the set from
leakage of batteries.
• Always switch off the unit when not in
use.
• Always unplug the appliance from pow-
er supply, when not in use long time.
RADIO OPERATION
• Set CD/MP3/AM/FM/OFF/USB/CARD
switch to the desired band (AM or FM).
• Rotate TUNING regulator to tune-in the
desired station.
• Adjust the telescopic antenna (for FM)
and position of the set (for AM) to obtain the
best reception.
• Rotate VOLUME regulator to adjust the
volume the desired level.
• To turn off the radio, slide CD/MP3/AM/
FM/OFF/USB/CARD switch to “OFF”.
HEADPHONE CONNECTION
• For private listening, insert 3.5-mm
headphone into the stereo headphone jack
(on the back side of the unit).
• Adjust volume to the appropriate level by
turning VOLUME regulator.
• When the stereo headphone jack is
plugged, speakers will disconnect automatically.
CD/MP3/USB/SD OPERATION
sure the disc is not in motion (not spinning).
Always press STOP/CARD button to stop the
disc spinning first.
• Place a CD into the compartment with
the label-side (printed side of disc) facing up-
wards. Press down in the center part of disc
until the disc locks onto the center spindle.
• When the CD has been placed onto
the center spindle, gently lower the CD-door
downwards until it locks shut.
• The CD is now ready to be played.
• To remove a disc, follow the same pro-
cedure as described above, except to remove
the CD instead of inserting it into the compartment, by placing one finger at the middle
of disc (center spindle) and the other at the
edge of the disc and gently pulling upwards.
Always hold a CD by its edges. Avoid
getting any finger prints, smudges or dirt onto
the surface of a disc. In case this happens,
use a special CD-cleaning cloth or cleaning kit
to remove the dirt or smudges. Please make
sure to always fold down the handle before
opening the CD door.
General operation
• Insert a CD as described.
• Slide CD/MP3/AM/FM/OFF/USB/CARD
switch to “CD/MP3/USB/CARD” position.
• The CD will spin momentarily and then
the display will show the total number of t
racks (songs) of the disc.
• At anytime during playback, press USB/
PLAY/PAUSE button to pause operation of the
unit. Press this button to resume operation at
the same track and position.
• At anytime during playback, press STOP/
CARD button to stop operation of the set. This
will reset the CD-player to the first track (if
you press USB/PLAY/PAUSE after STOP/
CARD, the first track will always start playing).
• At anytime during playback, press BACK
and NEXT buttons to ski p backwards or forwards by one track.
• At anytime during playback, press and
hold BACK and NEXT buttons to fast-reverse
or fast-forward the currently playing track.
Insertion and removal of discs
• When opening the CD-door, always en-
www.varta-electronics.ru
MP3 disc playback
• Insert an MP3 disc, close the CD door.
3
Page 4
Instruction manual
• Slide CD/MP3/AM/FM/OFF/USB/CARD
switch to “CD/MP3/USB/CARD” position.
• The disk will spin and perform a full
check of the disc to count the total number
of songs. Then playback of the first track will
begin and the display will indicate the current
track number.
• If your disc has folders (see below) the
display will show the folder number (e.g. F01,
F02, etc) every 5 seconds.
• At any time during playback, press BACK
or NEXT buttons to ski p backwards or forwards by one track.
• If your MP3 disc has no folders, you
can use SKIP+10/FOLDER button to ski p 10
songs ahead. This is useful if you have many
songs on you want to quickly ski p to a particular song.
• Press SKIP+10/FOLDER button several
times until you reach a song number near to
your desired song, and then press BACK or
NEXT buttons repeatedly to arrive and the exact song you desire.
• If your MP3 disc has folders, you can select a folder to playback by pressing and holding
SKIP+10/FOLDER button for about 2 seconds.
• Each time you press and hold SKIP+10/
FOLDER button (for 2 seconds), the player
skips to the first song in the next folder. The
display will alternate between the song number and the folder number every 5 seconds.
USB/SD operations
• Insert a USB drive into the USB socket
or an SD memory card into the card socket.
• Set CD/MP3/AM/FM/OFF/USB/CARD
switch to “CD/MP3/USB/CARD” position.
• Press and hold PLAY/PAUSE/USB but-
ton to switch the unit to USB mode. Or press
and hold STOP/CARD button to switch the
unit to CARD mode.
• Display will show total folders (if it has
folders) and total tracks. Then playback of the
first song (track) will begin and the display will
indicate the current track number.
• All the other operations are the same
as with CD/MP3 disc playback.
General notes on USB/SD
Never unplug USB-drives or memory cards
from the unit during playback of songs from
this media. Always press STOP/CARD button
first, and then switch to “CD” mode before
unplugging USB or memory card, to prevent
damage to your files or memory devices.
Although this product is fully compat-
ible with USB 1.1 and 2.0 standards, a small
percentage (about 5%) of USB flash drives
might not be readable, due to manufacturers’
non-compliance with the official standards.
Maximum USB capacity supported is 8 Gbs.
• This unit does not support USB-
MP3 player, due to their inherent lack of
software compatibility. Only USB “pen drives”
(flash memory USB drives) can be used for
MP3 playback.
• Please do not use a USB extension
cable to connect your USB drive to the USB
socket of this unit. Such cables can pick up
additional interference, which can corrupt the
data flow, preventing normal operation and usage of the USB socket. Always connect your
USB drive directly to the USB port.
• For correct and satisfactory operation,
licensed SD memory cards of famous brands
should be used with this unit. Avoid using
memory cards of unknown brands. Capacity:
up to 4 Gb.
Repeat playback
At any time during playback, press PROG/
REPEAT button once to repeat the current
track. Press the button twice to repeat all
tracks on the disc. To cancel repeat playback,
press this button once again.
Program mode
• The CD player can be programmed to
play any sequence of up to 20 tracks for audio-CD or 99 tracks for CD-MP3/USB/SD.
• Always press STOP/CARD button be-
fore starting the programming.
• Press PROG/REPEAT button, the display
will show a “P” symbol (flash) and then “P01”,
to indicate that the set is now in the memory
programming mode, at memory position No.1.
4
www.varta-electronics.ru
Page 5
Instruction manual
• Press BACK/NEXT buttons to select the
track number you wish to be stored in the first
memory program position, and press PROG/
REPEAT button to confirm your selection.
• When you press PROG/REPEAT button,
the display will advance to the next memory po-
sition number (eg. “P02” for 2nd position).
• Repeat the previous 2 steps, each time
selecting any track number to be stored in the
successive memory positions.
• After each track number, remember to
press PROG/REPEAT button.
• After a maximum of songs (or less) have
been selected as described above, press
PROG/REPEAT button.
• Also, the “P” symbol will remain on to
indicate that you have saved the program.
• Pressing USB/PLAY/PAUSE button will
now play back the saved sequence in the program memory.
• Pressing NEXT or BACK button will
move to the next or previous track in the
saved sequence.
• To clear the entire program stored in the
memory, press STOP/CARD button twice (“P”
symbol will disappear) or switch off the unit.
MAINTENANCE AND CARE
• Check your batteries regularly; old or
discharged batteries should be replaced. If
the unit is not going to be used for some time
or is being run exclusively on the alternative
power, remove the batteries to avoid leakage
and damage.
• Electronic products of this kind should
never be subjected to moisture or extreme
temperatures.
• Do not use the unit in places where it
can be exposed to water, moisture and dust.
• If necessary, clean the unit with a piece
of cloth dampened with water only (be sure
the AC power cord is disconnected from the
power supply).
• When pick up the CD disc, always hold
the edge of the disc, never touch the surface
of the disc, it would scratch the disc surface
and may occur sound distortion or raise reading problem.
ACCESSORIES
Radio player 1 pc
Instruction manual 1 pc
Warranty card 1 pc
Consumer information 1 pc
www.varta-electronics.ru
5
Page 6
Instruction manual
SPECIFICATIONS
Supported formats CDDA/MP3
Supported storage CD/CD-R/CD-RW/USB/SD
Nominal voltage 220 V, 50/60 Hz
Battery power supply 9 V (1.5 V x 6 pcs (UM2/LR14)
Nominal power consumption 15 W
Output power, RMS 2 x 1.5 W
FM frequency range 64 - 108 MHz
AM frequency range 522 - 1620 kHz
Net/Gross weight 1.9 kg/2.2 kg
Unit dimension (L x W x H) 250 mm x 254 mm x 128 mm
Gift box dimension (L x W x H) 276 mm x 278 mm x 158.5 mm
Specifications and functions are subject to change without notice. It is connected with con-
tinual improvement of the device.
6
www.varta-electronics.ru
Page 7
Руководство по эксплуатации
Уважаемый покупатель!
Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и
безопасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить
настоящее руководство перед подключением, регулировкой и эксплуатацией изделия.
Сохраняйте руководство для использования в будущем.
ОПИСАНИЕ
1. USB-порт
2. ЖК-дисплей
3. Слот для карт памяти SD
4. Крышка отсека для дисков
5. Ручка
6. Шкала настройки частот
7. Кнопка BACK
8. Кнопка PROG/REPEAT
9. Кнопка STOP/CARD
10. Кнопка USB/PLAY/PAUSE
11. Кнопка SKIP+10/FOLDER
12. Кнопка NEXT
13. Инидкатор питания
14. Регялтор TUNING
15. Переключатель режимов
CD/MP3/AM/FM/OFF/USB/CARD
16. Регулятор громкости VOLUME
Не показано на рисунке:
Задняя панель: разъем для наушников,
телескопическая FM-антенна
Нижняя панель: отсек для батарей.
7 8 9 10 11 12 13 14 15 16
1 2 3 4 5 6
МЕРЫ БЕЗОПАСНОСТИ
• Внимание: В руководстве приводятся
важные указания по эксплуатации и уходу.
Сохраните руководство по эксплуатации
для последующего использования.
• Высокое напряжение: В приборе на-
ходятся оголенные провода высокого напряжения. Напряжение внутри прибора
достаточно высокое, чтобы вызвать удар
электрическим током.
• Предупреждение: Во избежание уда-
ра электрическим током не демонтируйте
корпус устройства. Доверяйте ремонт только квалифицированным специалистам. Не
www.varta-electronics.ru
используйте устройство в местах, где оно
может подвергнуться воздействию воды,
влаги и пыли. Убедитесь, что посторонние
предметы не попали внутрь изделия; они
могут вызвать сбои в работе или стать
причиной поражения электрическим током.
ИСТОЧНИКИ ПИТАНИЯ
Работа от батарей
• Откройте крышку отсека для батарей.
• Вставьте 6 батарей типа UM-2 или
LR-14 (1,5 В), соблюдая полярность, иначе
устройство не будет работать.
7
Page 8
Руководство по эксплуатации
• Закройте крышку отсека для батарей.
Питание от сети переменного тока
• Перед первым использованием
устройства проверьте, соответствует ли
электропитание устройства, указанное в таблице технических характеристик, электропитанию в Вашей локальной сети.
• Вставьте вилку электрошнура в розетку.
Внимание:
• Если устройство работает только от
сети питания или не будет использоваться
более двух недель, извлеките, пожалуйста, батареи. Невыполнение этого требования может привести к повреждению устройства.
• Всегда отключайте устройство от
сети питания, если оно не будет эксплуатироваться долгое время.
ОПЕРАЦИИ С РАДИО
• Установите переключатель CD/MP3/
AM/FM/OFF/USB/CARD на нужный диапазон (AM или FM).
• Вращайте регулятор TUNING для настройки приема сигнала нужной станции.
• Для обеспечения оптимального качества приема сигнала отрегулируйте положение телескопической антенны (для
FM диапазона) или положение устройства
(для AM диапазона).
• Вращайте регулятор VOLUME, чтобы
отрегулировать уровень громкости звука.
• Чтобы выключить радио установите
переключатель CD/MP3/AM/FM/OFF/USB/
CARD в положение “OFF” (выкл).
ИСПОЛЬЗОВАНИЕ НАУШНИКОВ
• Для частного прослушивания подключите наушники с диаметром штекера
3,5 мм к разъему для подключения наушников, находящемуся на задней панели
устройства.
• С помощью регулятора громкости
VOLUME установите желаемый уровень
громкости звука.
• При подключенных наушниках звук
через динамики не воспроизводится.
ОПЕРАЦИИ С ДИСКАМИ/SD/
USB-НАКОПИТЕЛЯМИ
Загрузка и извлечение дисков
• При открытии дверцы отсека для
дисков убедитесь, что диск полностью перестал вращаться. Нажмите кнопку STOP/
CARD для остановки вращения диска.
• Установите диск в отсек надписями
вверх. Нажмите на центральную часть диска, чтобы зафиксировать его на шпинделе.
• Закройте крышку отсека для диска.
Диск готов к воспроизведению.
• Чтобы извлечь диск, откройте крышку отсека для дисков, поставьте указательный палец на шпиндель посередине диска,
остальными пальцами возьмите диск за
края и плавно потяните вверх.
Берите диск только за края, чтобы избежать повреждения и загрязнения записываемой стороны диска. Если это произошло,
протрите поверхность диска мягкой тканью.
Перед открытием дверцы отсека для дисков
убедитесь, что ручка устройства опущена.
Основные операции
• Вставьте в устройство диск как опи-
сано выше.
• Установите переключатель CD/MP3/
AM/FM/OFF/USB/CARD в положение “CD/
MP3/USB/CARD”.
• Диск начнет вращаться; на дисплее
отобразится общее число треков (песен),
содержащихся на диске.
• Во время воспроизведения нажмите
кнопку USB/PLAY/PAUSE, чтобы поставить
воспроизведение на паузу. Нажмите эту
кнопку для возобновления воспроизведения текущего трека.
• Во время воспроизведения нажмите
кнопку STOP/CARD, чтобы полностью остановить воспроизведение. Диск вернется к
первому треку, воспроизведение которого
8
www.varta-electronics.ru
Page 9
Руководство по эксплуатации
начнется при дальнейшем нажатии кнопки USB/PLAY/PAUSE.
• Во время воспроизведения нажимайте кнопки BACK/NEXT для перехода к
предыдущему или следующему треку.
• Во время воспроизведения нажимайте
и удерживайте кнопки BACK/NEXT для перемотки вперед или назад текущего трека.
Воспроизведение MP3 дисков
• Вставьте в устройство MP3 диск, закройте дверцу отсека для дисков.
• Установите переключатель CD/MP3/
AM/FM/OFF/USB/CARD в положение “CD/
MP3/USB/CARD”.
• Диск начнет вращаться; будет выполнена проверка содержимого диска. Затем
начнется воспроизведение первого трека, на
дисплее отобразится номер текущего трека.
• Если диск содержит папки, на дисплее
каждые 5 секунд будет отображаться номер
текущей папки (напр. F01, F02 и т.д.).
• Во время воспроизведения нажимайте кнопки BACK/NEXT для перехода к
предыдущему или следующему треку.
• Если используемый диск не содержит папок, Вы можете использовать кнопку
SKIP+10/FOLDER для перехода на 10 треков вперед. Эта функция полезна в случаях,
если на диске содержится большое количество треков.
• Нажимайте кнопку SKIP+10/FOLDER
до тех пор, пока не отобразится номер
близкий к номеру нужного трека, затем нажимайте кнопки BACK или NEXT для выбора нужного трека.
• Если MP3 диск содержит папки, Вы
можете выбрать нужную папку для воспроизведения; для этого нажмите и удерживайте 2 секунды кнопку SKIP+10/FOLDER.
• Каждый раз при нажатии и удержании в течение 2 секунд кнопки SKIP+10/
FOLDER устройство переходит к первому
треку следующей папки. На дисплее поочередно каждые 5 секунд будут отображаться
номер трека и номер папки.
Операции с SD/USB носителями
• Вставьте USB носитель в USB порт
или карту памяти SD в соответствующий
слот.
• Установите переключатель CD/MP3/
AM/FM/OFF/USB/CARD в положение “CD/
MP3/USB/CARD”.
• Нажмите и удерживайте кнопку PLAY/
PAUSE/USB, чтобы переключить устройство
в режим USB. Или нажмите и удерживайте
кнопку STOP/CARD, чтобы переключить
устройство в режим карты памяти.
• На дисплее отобразится общее количество папок (если таковые имеются) и треков, содержащихся на диске. Затем начнется
воспроизведение первого трека и на дисплее отобразится номер текущего трека.
• Остальные операции соответствуют
операциям при воспроизведении CD/MP3
дисков.
Общая информация по USB/SD
Не извлекайте из устройства USBноситель или карту памяти во время воспроизведения содержащихся на нем файлов. Сначала следует нажать кнопку STOP/
CARD, затем переключите устройство в
режим “CD”, только после этого накопитель может быть извлечен из устройства.
Эта мера позволит избежать повреждения
файлов или самого накопителя.
Несмотря на то, что данное устройство полностью совместимо со стандартами USB 1.1 и 2.0, некоторые (около 5%) USB
носители могут не читаться устройством в
силу несоблюдения производителями USB
носителей соответствующих официальных стандартов. Устройство поддерживает
USB-накопители объемом до 8 Гб.
• Данное устройство не совместимо
с USB-MP3 плеерами. Для воспроизведения МР3 с данным устройством могут использоваться только USB флэш накопители.
• Не используйте удлинительный
USB-кабель при подсоединении USBнакопителя к порту данного устройства.
Это может вызвать помехи, являющиеся
причиной нарушения процесса передачи
данных, что приводит к сбою в работе USBпорта данного устройства. USB-носители
следует подключать непосредственно к
USB-порту данного устройства.
• SD: Для корректной работы устрой-
www.varta-electronics.ru
9
Page 10
Руководство по эксплуатации
ства используйте лицензионные карты
памяти известных производителей. Избегайте использования нелицензионных карт
памяти. Емкость: до 4 Гб.
Повторное воспроизведение
Во время воспроизведения нажмите
кнопку PROG/REPEAT для повторного воспроизведения текущего трека. Нажмите эту
кнопку дважды для повторного воспроизведения всех треков на диске. Для отмены
повторного воспроизведения нажмите эту
кнопу еще раз.
Программирование воспроизведения
• Устройство может воспроизводить до
20 треков аудио CD-диска или до 99 треков формата MP3 с диска, USB-носителя
или карты памяти в запрограммированном Вами порядке.
• Перед началом программирования
нажмите кнопку STOP/CARD.
• Нажмите кнопку PROG/REPEAT, на
дисплее будет мигать символ “P” и отобразится надпись “P01”, указывающая на
то, что устройство находится в режиме программирования и выбрана позиция №1.
• Нажимайте кнопки BACK/NEXT, чтобы
выбрать номер трека, который Вы хотите
сохранить в памяти устройства на первой позиции, затем нажмите кнопку PROG/
REPEAT для подтверждения выбора.
• При нажатии кнопки PROG/REPEAT
на дисплее отобразится номер следующей
позиции (напр., “P02” для второй позиции).
• Повторяйте 2 предыдущих действия,
выбирая новый трек для сохранения в памяти на новой позиции.
• Когда будет сохранено максимальное
количество треков (или менее), нажмите
кнопку PROG/REPEAT.
• Символ “P” будет отображен на дисплее в подтверждение того, что программа
сохранена в памяти устройства.
• Для воспроизведения сохраненных
треков в запрограммированном порядке
нажмите кнопку USB/PLAY/PAUSE.
• Для перехода к предыдущему или
следующему треку в программе нажимайте
кнопки NEXT/BACK.
• Чтобы отменить (удалить) программу, сохраненную в памяти устройства, нажмите дважды кнопку STOP/CARD (символ
“P” исчезнет с дисплея) или выключите
устройство.
ЧИСТКА И УХОД
• Проверяйте батареи регулярно. Извлеките батареи, если они разрядились,
если прибор не будет использоваться на
протяжении продолжительного времени
или работает от сети питания.
• Предохраняйте Ваше устройство от
попадания влаги или воздействия высокой температуры.
• Не используйте устройство в местах,
где оно может подвергнуться воздействию
воды, влаги и пыли.
• Если необходимо, протрите корпус
устройства при помощи слегка влажной
ткани, при этом убедитесь, что устройство
отключено от сети питания.
• Извлекая диск, держите его только за
края. Не дотрагивайтесь до лазерной поверхности диска, т.к. Вы можете поцарапать ее, что приведет к искажению звука
или другим проблемам.
КОМПЛЕКТ ПОСТАВКИ
Стереомагнитола 1 шт
Руководство по эксплуатации 1 шт
Гарантийный талон 1 шт
Информация для потребителя 1 шт
10
www.varta-electronics.ru
Page 11
Руководство по эксплуатации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Воспроизводимые форматы CDDA/MP3
Поддержка носителей CD/CD-R/CD-RW/USB/SD
Номинальное напряжение питания 220 В, 50/60 Гц
Питание от батарей 9 В (1,5 В х 6 батарей типа C/UM2/LR14)
Номинальная потребляемая мощность 15 Вт
Выходная мощность 2 x 1,5 Вт
FM диапазон радиочастот 64 - 108 МГц
AM диапазон радиочастот 522 - 1620 КГц
Вес нетто / брутто 1,9 кг/2,2 кг
Размеры устройства (Д x В x Ш) 250 мм x 254 мм x 128 мм
Размеры коробки (Д x В x Ш) 276 мм x 278 мм x 158,5 мм
Технические характеристики и функции могут быть изменены заводом-изготовителем
без предварительного уведомления в связи с постоянным усовершенствованием и улучшением данного устройства.
www.varta-electronics.ru
11
Loading...
