Page 1

Руководство по эксплуатации

Instruction manual

V-CD520

CD/MP3-РЕСИВЕР CD/MP3-RECEIVER

Page 2

Table of contents

Dear customer!

Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future.

Table of contents 2

Before you start 3

Utilization of the product 3 Important safeguards 3

Installation/Connection 4

Installation 4

General notes 4 Din Front/Rear-Mount 4

1. DIN front-mount (Method A) 4 Dismantling the unit 4 Trim frame installation 5

2. DIN rear-mount (Method B) 5 Detachable control panel 5 Anti-theft system 5

Connection 6

Connection diagram 6 ISO Connection table 6

Operation 7

Control elements 7

Front panel 7 Inner panel 7

Remote controller 8

Changing the battery 8

Use of Remote controller 8 LCD layout 9 General operations 10

Reset the unit 10

Power on/off 10

Volume control 10

Setting the sound parameters 10

Setting other features 10

Sound mute 10

Mode select 10

Display 10

AUX in jack 10 Radio operations 11

Band select 11

Auto/Manual tuning 11

Programming tuner stations 11

Automatic store/preset scan 11 Mono/Stereo control 11 Local/distant reception mode 11 RDS function 11

AF (Alternative Frequencies) function 11

TA (Traffic Alarm) function 11 PTY (Program Type) 12 REG control 12 Other parameter setting 12

Disc/USB/SD operations 12

USB/SD notes 12 Inserting an SD card/USB device 12 Insert/Eject disc 13 Play/pause 13 Fast forward/rewind 13 Scanning tracks 13 Repeat 13 Random playback 13 Previous/next track 13 MP3 track search 13

General information 14

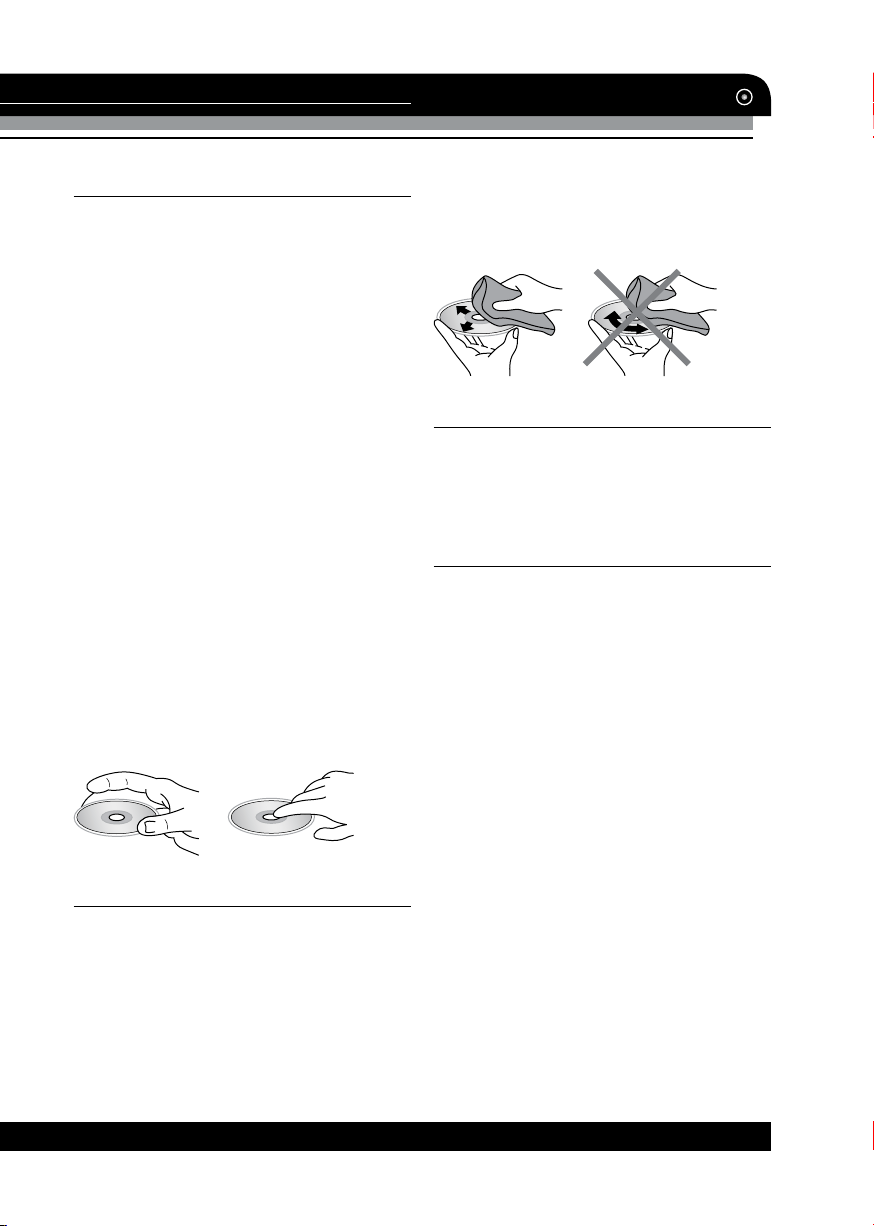

Handling compact discs 14 Cleaning discs 14 Cleaning the unit body 14 Accessories 14 Troubleshooting guide 15 Specification 16

www.varta-electronics.ru

Page 3

Before you start

UTILIZATION OF THE PRODUCT

If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used electronic products in accordance with legislation that requires proper treatment, recovery and recycling.

Please contact your local authorities for the correct method of disposal. By doing so, you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential negative effects on the environment and human health.

IMPORTANT SAFEGUARDS

• Using the device at temperature below

-10°С may cause the breakage of the device.

Before using please heat up the passenger compartment to the recommended temperature!

• Read carefully through this manual to fa-

miliarize yourself with this high-quality system.

• Disconnect the vehicle’s negative bat-

tery terminal while mounting and connecting the unit.

• When replacing the fuse, be sure to use

one with an identical amperage rating. Using a fuse with a higher amperage rating may cause serious damage to the unit.

• Do not attempt to disassemble the unit.

Laser beams from the optical pickup are dangerous to the eyes.

• Make sure that pins or other foreign ob-

jects do not get inside the unit; they may cause malfunctions, or create safety hazards such as electrical shock or laser beam exposure.

• If you have parked the car for a long

time in hot or cold weather, wait until the temperature in the car becomes normal before operating the unit.

• Do not open covers and do not repair

yourself. Consult the dealer or an experienced technician for help.

• Make sure you disconnect the power

supply and aerial if you will not be using the system for a long period or during a thunderstorm.

• Make sure you disconnect the power

supply if the system appears to be working incorrectly, is making an unusual sound, has a strange smell, has smoke emitting from it or liquids have got inside it. Have a qualified technician check the system.

• The unit is designed for negative termi-

nal of the battery, which is connected to the vehicle metal. Please confirm it before installation.

• Do not allow the speaker wires to be

shorted together when the unit is switched on. Otherwise it may overload or burn out the power amplifier.

• Do not install the detachable panel be-

fore connecting the wire.

www.varta-electronics.ru

Page 4

Installation/Connection

INSTALLATION

General notes

• Choose the mounting location where

the unit will not interfere with the normal driving function of the driver.

• Before finally installing the unit, connect

the wiring and make sure that the unit works properly.

• Consult with your nearest dealer if

installation requires the drilling of holes or other modifications of the vehicle.

• Install the unit where it does not get

in the driver’s way and cannot injure the pas-

senger if there is a sudden stop, like an emergency stop.

• If installation angle exceeds 30° from

horizontal, the unit may not perform properly.

• Avoid installing the unit where it would

be subject to high temperature, such as from direct sunlight, or from hot air, from the heater, or where it would be subject to dust, dirt or excessive vibration.

Din Front/Rear-Mount

This unit can be properly installed either

from ‘Front’ (conventional DIN Front-mount) or ‘Rear’ (DIN Rear-mount installation, utiliz-

ing threaded screw Holes at the sides of the unit chassis). For details, refer to the following illustrated installation methods.

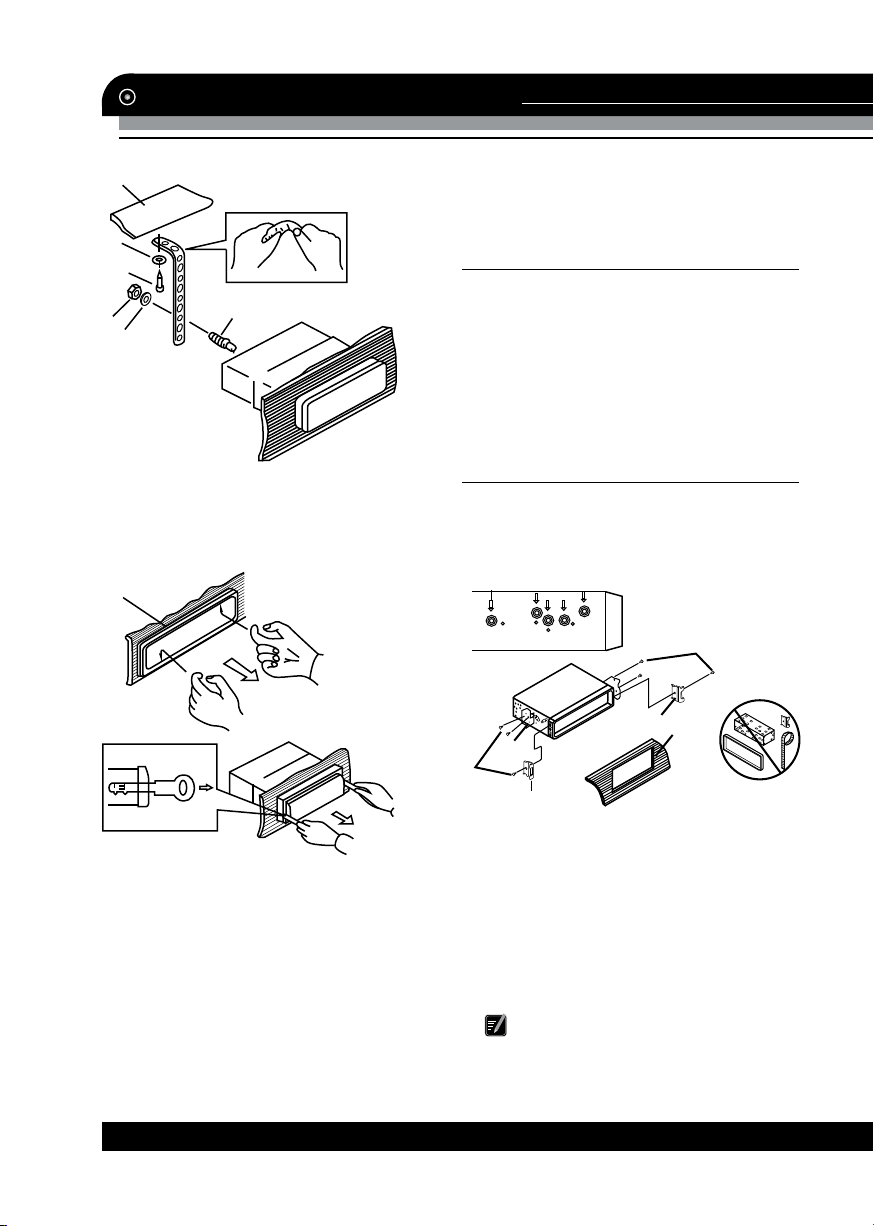

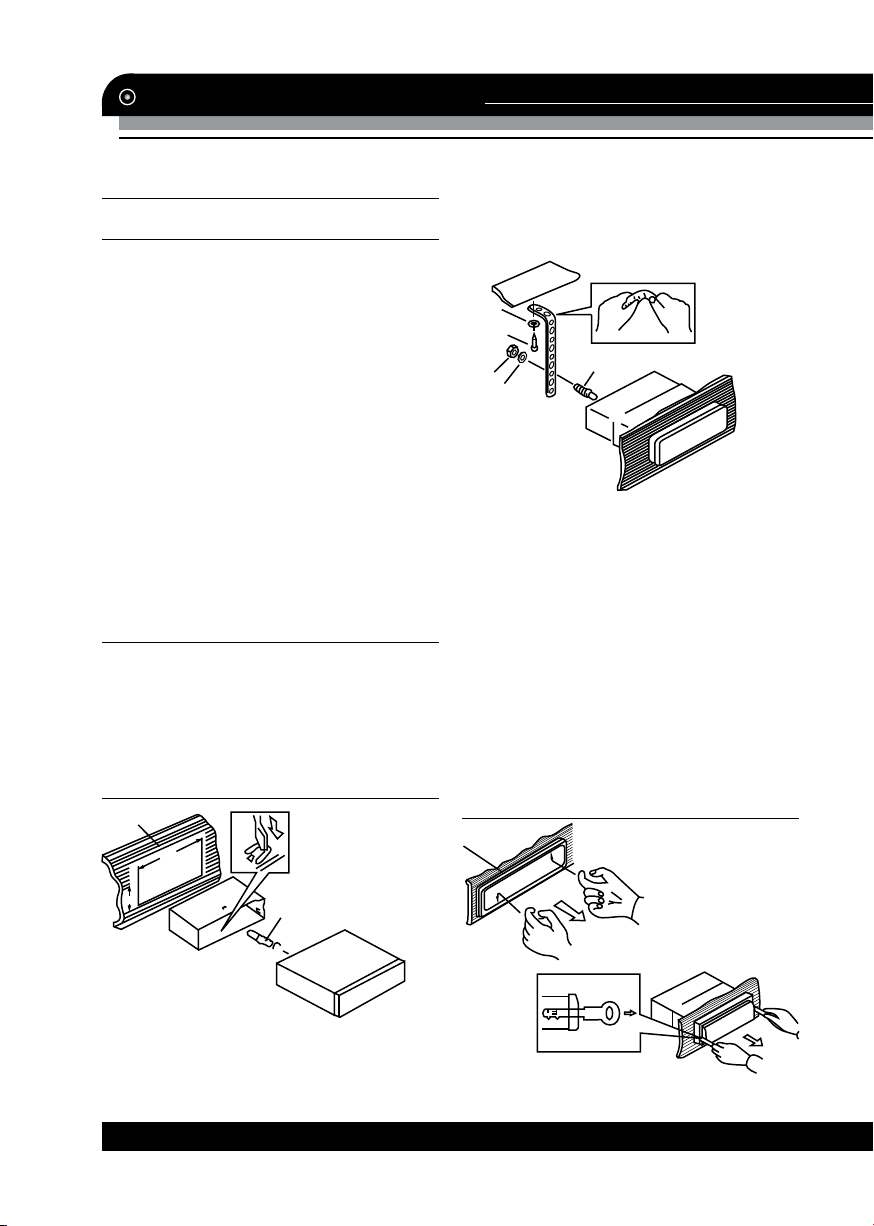

1. DIN front-mount (Method A)

182

4. Nut (5 mm)

5. Spring washer

6. Screw (5 х 25 mm)

7. Metal strap

8. Flat washer

1. Install the sleeve into the dashboard; ensure it is installed with the correct side and there are no obstacles (wires, dashboard elements, etc) for the unit installation.

2. After installing the sleeve into the dashboard, bend tabs fitting to the size of the dashboard to fix the sleeve in place.

3. Use the metal strap to fix the rear side of the unit. Determine a place for fixing and install the strap as shown in the picture. You can bend the strap to the needed angle with your hands.

4. Make the necessary wire connections. Ensure the connections are correct.

5. Install the unit into the sleeve until the side locks are fixed.

Dismantling the unit

1. Car dashboard

2. Sleeve

3. Screw

www.varta-electronics.ru

Page 5

Installation/Connection

a – Trim frame b – Frame uninstall direction c – Release key insertion

1. Switch off the unit and detach the front

panel.

2. Insert your fingers into the groove in the front side of the trim frame (apply some effort to detach the frame). Pull the frame to detach it.

3. Insert the supplied release keys into the both sides of the unit body to click, as shown in the picture. To extract the unit from the dashboard, pull the release keys or the unit body to pull it out. Before detaching the unit, ensure it is not fixed with the metal strap.

Trim frame installation

To install the trim frame, press it to the unit body and push it to fix it in place. This should be done before installing the front panel; otherwise you are not able to install the trim

frame. When the trim frame being installed,

the side with the groove should face down and fixed first.

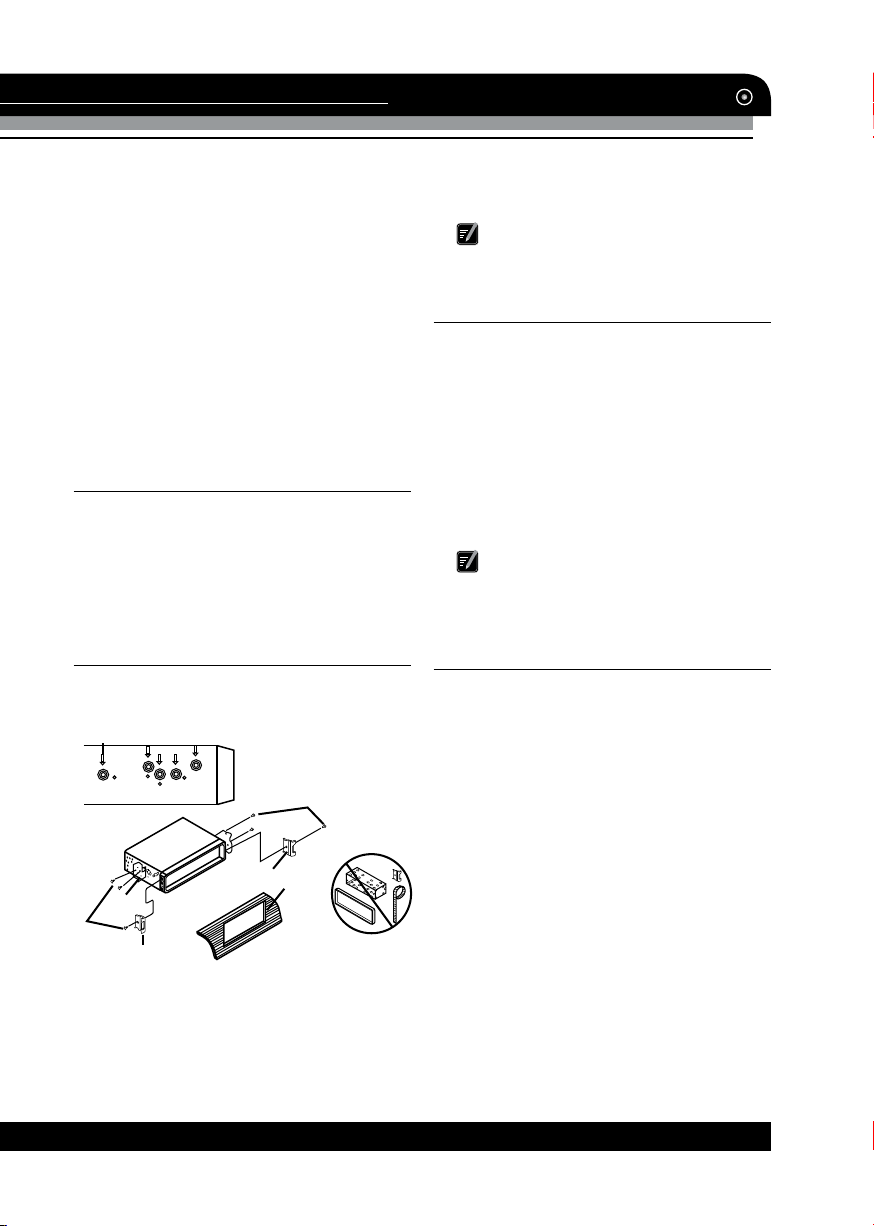

2. DIN rear-mount (Method B)

For this method, use the screw holes in the lateral sides of the unit. Fix the unit with the help of the factory radio mounting brackets.

3. Factory radio mounting brackets.

4. Vehicle dashboard.

5. Lock (remove this part). The outer trim frame and mounting

sleeve are not used for method of installation.

Detachable control panel

Insert the left locker of the body into the fixing hole on the left side of the panel, then press on the right part of the panel until a click.

To detach the front panel, press REL button and pull the panel towards yourself.

The control panel can easily be damaged by shocks. After removing it, place it in a protective case and be careful not to drop it or subject it to strong shocks. The rear connector that connects the main unit and the control panel is an extremely important part. Be careful not to damage it by pressing on it with fingernails, pens, screwdrivers, etc.

If the control panel is dirty, wi pe off the dirt with soft, dry cloth only. And use a cotton swab soaked in isopropyl alcohol to clean the socket on the back of the control panel.

Anti-theft system

The front panel of this unit can be stored in the included protective case when not in used and carried away when you leave the vehicle to deter theft.

Switch off the power of the unit. Detach the front panel, then put it to the protective case and take it with you.

1. Select a position in which the screw holes of the brackets (3) are aligned with the screw holes in the unit body, and screw in two screws (2) in each side.

2. Screw.

www.varta-electronics.ru

Page 6

Installation/Connection

CONNECTION

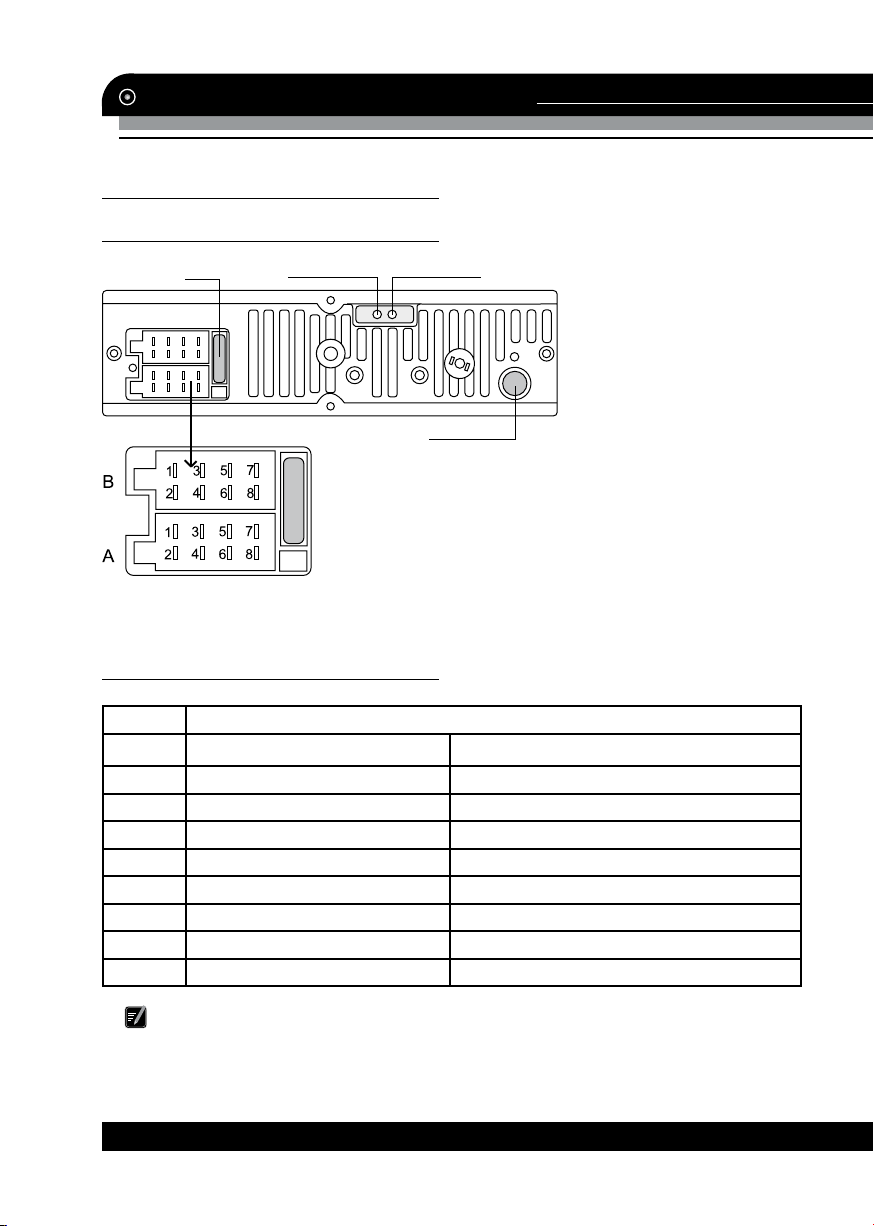

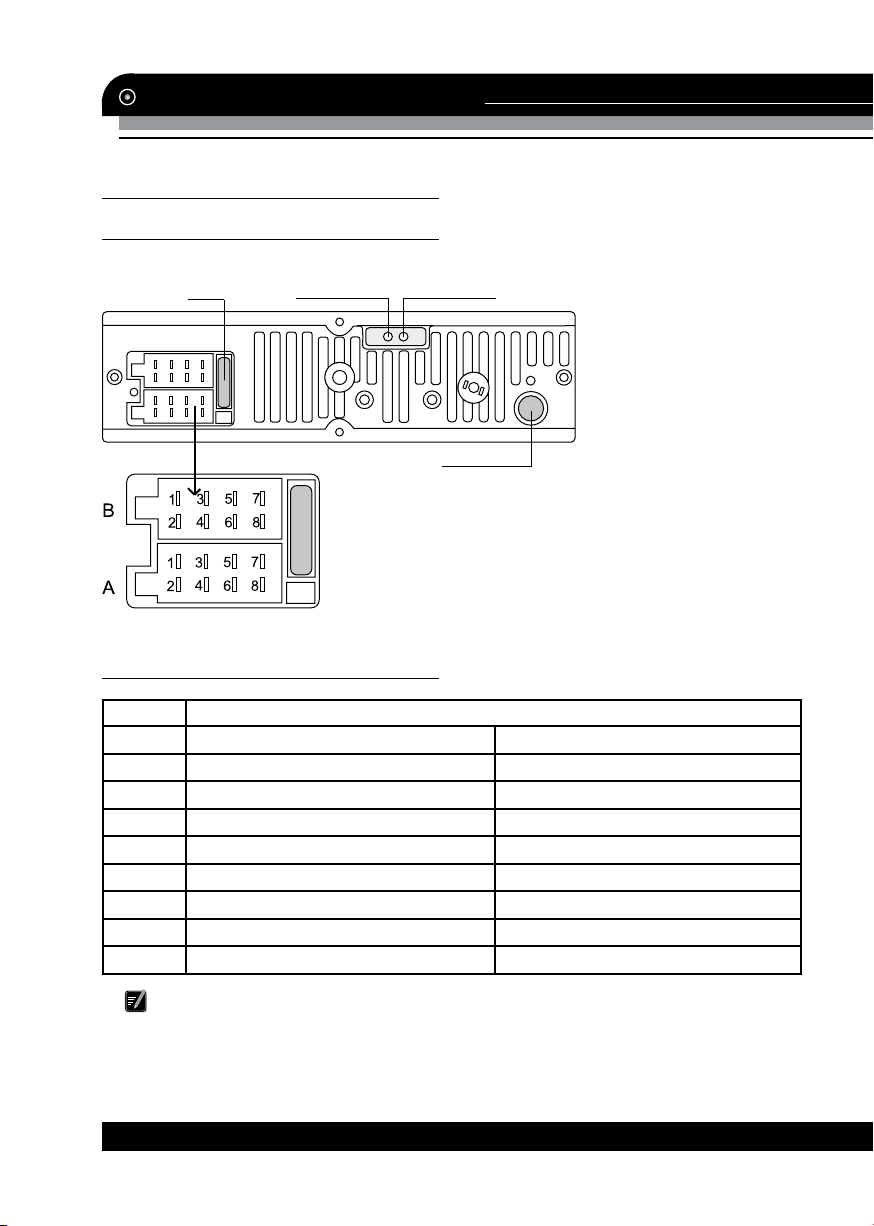

Connection diagram

Fuse

ISO connector

Line-out left (White)

Line-out right (Red)

Antenna jack

Connector A

1. -

2. -

3. -

4. Memory +12V

5. Auto antenna output

6. -

7. +12V (to ignition key)

8. Ground

ISO connection table

Location Function

Connector A Connector B

1 - Rear right (+) - Blue

2 - Rear right (-) - Blue/White

3 - Front right (+) - Grey

4 Battery +12V/Yellow Front right (-) - Grey/White

5 Power antenna/Orange Front left (+) - Green

6 - Front left (-) - Green/White

7 Ignition/Red Rear left (+) - Brown

8 Ground/Black Rear left (-) - Brown/White

Connector B

1. Rear right speaker (+)

2. Rear right speaker (-)

3. Front right speaker (+)

4. Front right speaker (-)

5. Front left speaker (+)

6. Front left speaker (-)

7. Rear left speaker (+)

8. Rear left speaker (-)

Power antenna wire is intended for power supply of the antenna and for remote control

of an additional amplifier.

www.varta-electronics.ru

Page 7

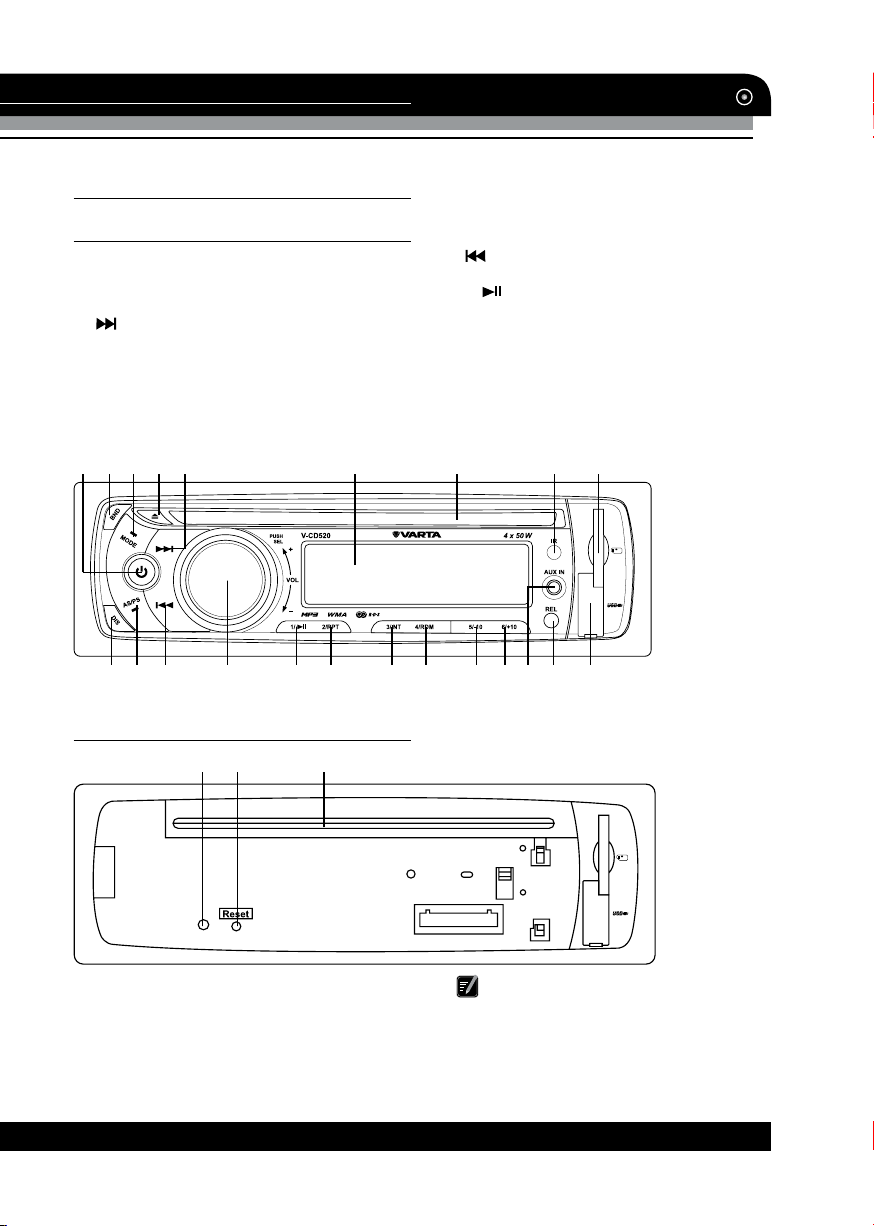

CONTROL ELEMENTS

Front panel

1. POWER button

2. BND button

3. MODE button

4. EJECT button

button

6. Display

7. Disc slot

8. IR sensor

9. SD memory card slot

10. DIS button

11. AS/PS button

1 2 3 4 5 6 7 8 9

12.

button

13. VOL knob/SEL button

14. 1/

15. 2/RPT button

16. 3/INT button

17. 4/RDM button

18. 5/-10 button

19. 6/+10 button

20. AUX in jack

21. REL button

22. USB port

button

Operation

10 11 12 13 14

Inner panel

23 24 7

23. Panel status indicator

24. RESET button (hole)

www.varta-electronics.ru

16 17 18 19 20 21 22

Pressing RESET hole will erase the

clock setting and stored stations.

Panel status indicator flashes when you

remove the panel.

Page 8

Operation

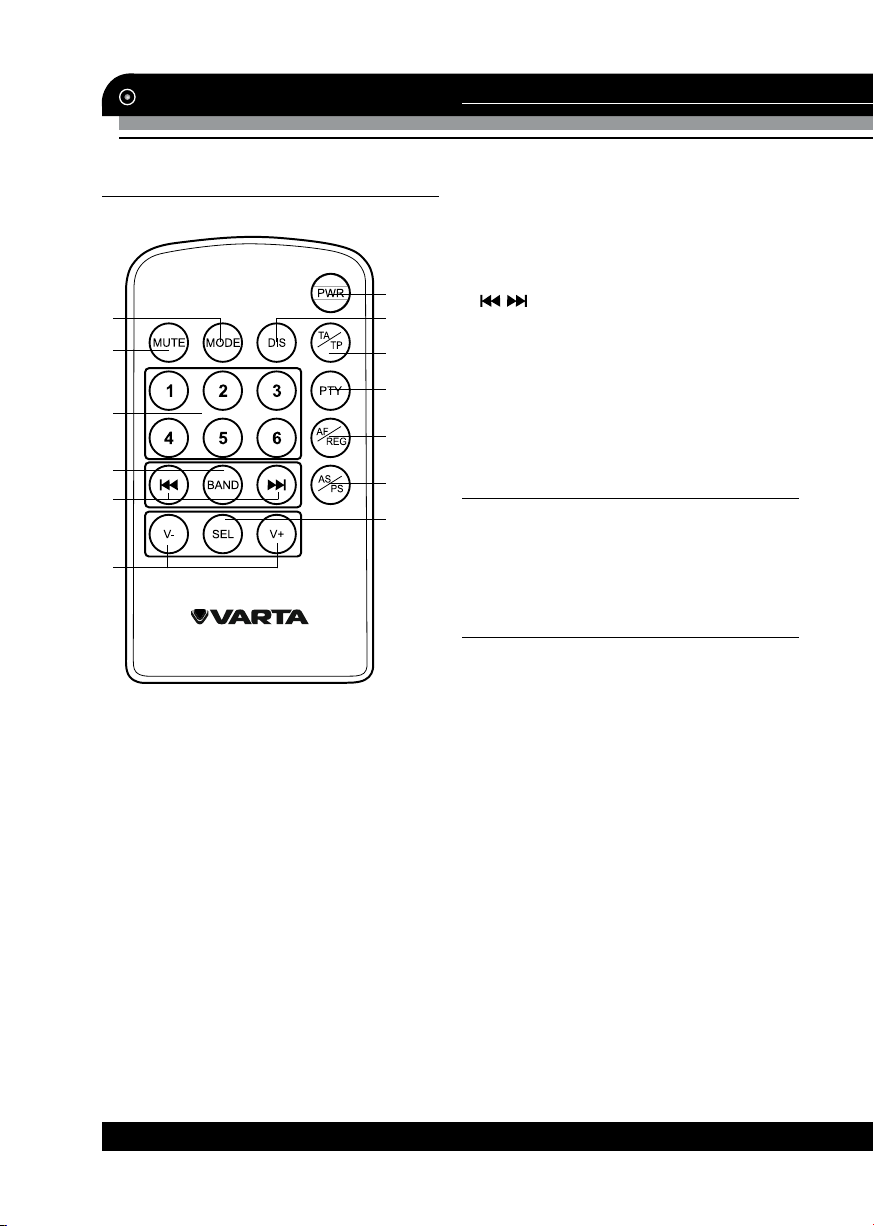

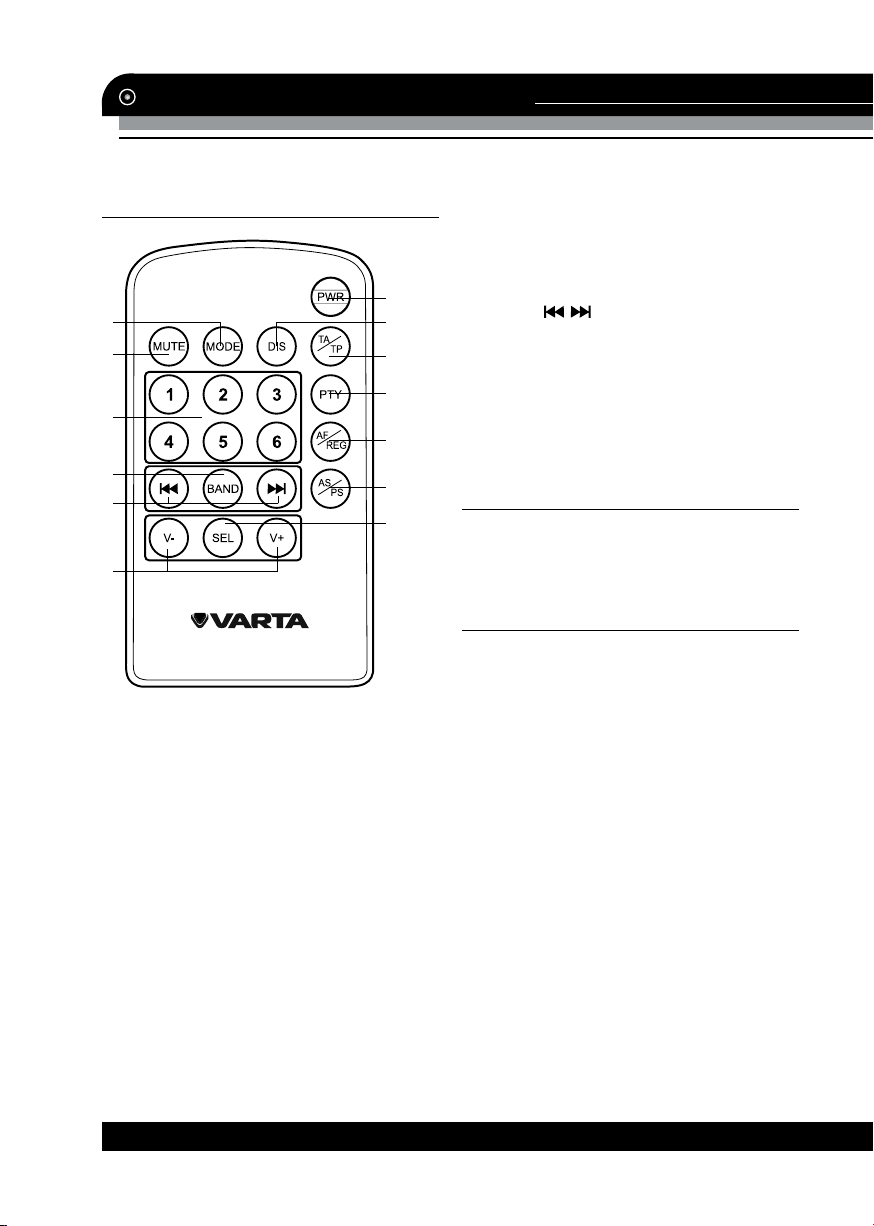

Remote controller

1. MODE button

2. MUTE button

3. Number buttons

4. BAND button

/ buttons

6. V-/V+ buttons

7. PWR button

8. DIS button

9. TA/TP button

10. PTY button

11. AF/REG button

12. AS/PS button

13. SEL button

Changing the battery

Press the catch and at the same time pull out the battery tray. Insert the 1 x lithium battery, type CR 2025 3V battery with the stamped (+) mark facing upward. Insert the battery tray into the remote control.

Use of Remote Controller

• Use the remote control within 7 meters

from the IR sensor of the unit, and keep it

within +/-30° angle.

• Always keep the battery out of the reach

of children. Children may swallow it.

• If the remote control will not be in use

for a month, it is recommended that you remove the battery.

• Do not disassemble or heat the battery.

• Do not dispose of battery into any fire

source.

www.varta-electronics.ru

Page 9

Operation

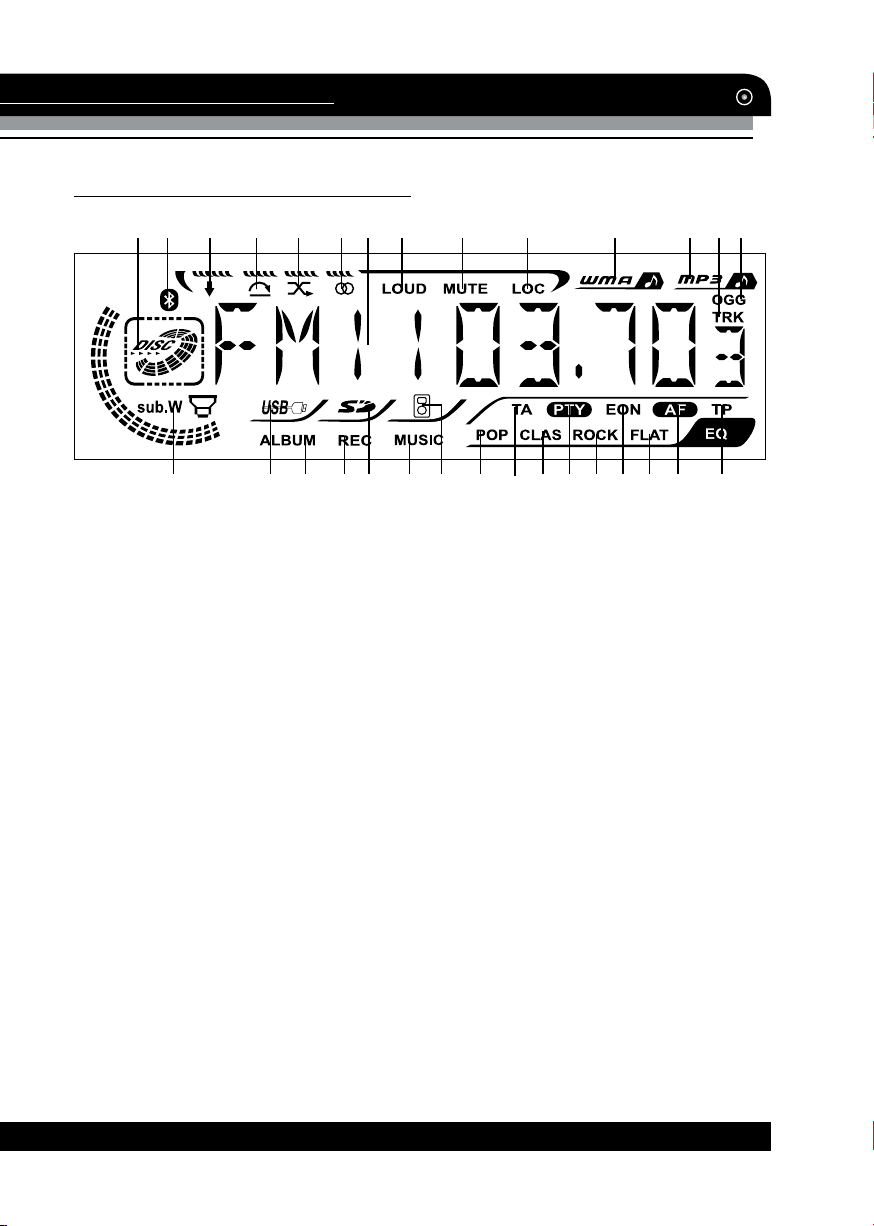

LCD layout

1 2 3 4 5 6 7 8 9 10 12 1311 14

15 16 17 18 19 2120 22 23 24 25 26 27 28 29 30

1. Disc playback indicator

2. Not active for this model

3. Intro playback indicator

4. Repeat playback indicator

5. Random playback indicator

6. Stereo signal reception indicator

7. Digit display

8. Loudness indicator

9. Sound mute indicator

10. Local reception indicator

11. WMA playback indicator

12. MP3 playback indicator

13. Track display indicator

14. Not active for this model

15. Not active for this model

16. USB connection indicator

17. Album display indicator

18. Not active for this model

19. Memory card connection indicator

20. Music playback indicator

21. Not active for this model

22. POP equalizer mode indicator

23. TA function indicator

24. CLAS equalizer mode indicator

25. PTY function indicator

26. ROCK equalizer mode indicator

27. EON function indicator

28. FLAT equalizer mode indicator

29. AF function indicator

30. TP function indicator

www.varta-electronics.ru

Page 10

Operation

GENERAL OPERATIONS

Resetting the unit

Operating the unit for the first time or after replacing the car battery, you must reset the unit.

Press REL button on the panel to open the panel and press RESET button to restore the unit to its original factory settings.

Power on/off

Press any button (except REL) to turn on

the unit. Press and hold POWER button to

switch the unit off.

After the unit is off, the volume level and radio current settings will be memorized, and when you turn the unit on it will resume the stored status you previously set.

Volume control

Rotate VOL knob on the panel or press V+/V- buttons on the RC to adjust the volume level.

Setting the sound parameters

Press repeatedly SEL button on the panel or on the RC to select an audio setting: VOL (volume) => BAS (bass) => TRE (treble) => BAL (balance) => FAD (fader). Rotate VOL knob on the panel or press V+/- buttons on the RC to adjust each setting.

• If the unit is turned off, all the set-

tings of each mode will be saved.

• If cutting off battery power or resetting

the unit, all the settings will return to factory default settings.

• When DSP is set to any mode, Balance

and Treble are not adjustable.

• If you don’t adjust the setting within

several seconds after selecting the desired setting, the unit will automatically return to the current mode being displayed.

Setting other features

Press and hold SEL button on the panel or on the RC, and then shortly press this button

repeatedly to select a setting. Rotate VOL knob on the panel or press V+/- buttons on the RC to adjust each setting.

INVOL: Set default volume level when the

unit is turned on.

CLOCK: you can set the clock. Rotate VOL knob clockwise to set minutes; rotate VOL knob counterclockwise to set hours.

24 HOUR: choose 24 hour clock display mode or 12 hour clock display mode.

LOUD ON/OFF: Enable LOUD ON (Default is LOUD OFF).

BEEP ON/OFF: if BEEP on, pressing any key will make a beep sound.

DSP: Choose intended sound effect in the sequence: POP => ROCK => CLASS => FLAT => NONE.

Sound mute

Press POWER button to turn the sound

off. Press it again or rotate VOL knob on the panel or press V+/- buttons on the RC to resume sound.

Mode select

Press MODE button repeatedly to select: TUNER => CD => SD => USB => AUX.

CD, SD and USB modes are only available if corresponding media device is in the unit.

Display

Press DIS button repeatedly to see current tuning information and time. Sequence of the menu: Clock => PTY => PS => Radio frequency.

AUX in jack

AUX-in jack is intended for connecting an external audio or video equi pment to amplify the sound. If connection is made correctly, the audio signal from the external source will be translated through the acoustics of the head unit. This enables to adjust the volume and quality of the sounding. For example, you can connect an MP3-player to listen to tracks using the car acoustic system.

www.varta-electronics.ru

Page 11

Operation

RADIO OPERATIONS

Band select

Press repeatedly BND button to select your

desired radio band during RADIO mode: FM1,

FM2, FM3 (OIRT), AM1 (MW1), AM2 (MW2).

In each set of the bands you can store up to 6 preset stations, making total 30 preset memory stations.

Auto/Manual tuning

Auto tuning: Press or button on the panel or on the RC. The radio will seek to the nearest up or down strong and clear frequency station. Repeat this action to seek for

other desired stations. While seeking, to stop

auto tuning press or button.

Manual tuning: Press and hold / buttons on the panel or on the RC until MANUAL is displayed. Then press repeatedly / buttons to change the frequency step by step.

Programming tuner stations

There are 6 numbered preset buttons, under which you can store and recall stations for each band. Select the needed station, then press and hold a number button. The station will be saved in the memory under the corresponding number. To recall a stored station, press the corresponding number button.

Automatic store/preset scan

Automatic store: press and hold AS/PS button on the panel or on the RC. The radio will automatically store the 6 strongest available stations to the 6 preset memories of the 3 FM bands or the 2 AM bands (depending on which one is current). To stop auto store, press this button again.

Preset scan: Press AS/PS button on the panel or on the RC, the receiver will scan the saved stations in the current band.

Mono/Stereo control

Press and hold SEL button on the RC or on the panel; then press it repeatedly until the

display shows MONO OFF (MONO ON). Turn VOL knob or press V+/- buttons on the RC to switch between ON (mono reception) or OFF (stereo reception).

Improvement of reception of distant stations can be done by selecting mono mode, which may cut down some reception noise.

Local/Distant reception modes

Press and hold SEL button on the RC or on the panel; then press it repeatedly until the display shows LOC OFF (LOC ON). Turn VOL knob or press V+/- buttons on the RC to switch between ON (local station reception) or OFF (distant and local station reception).

RDS function

RDS (Radio Data System) service availability varies with areas. Please understand if RDS service is not available in you area, the following service is not available either.

AF (Alternative Frequencies) function

Press and hold SEL button on the panel, then rotate it or press V+ button on the RC to set AF ON or AF OFF. Or press AF/REG button on the RC to turn the AF function on or off.

When the radio signal strength is poor, enabling the AF function will allow the unit to automatically search another station with the same PI (Program Identification) as the current station but with stronger signal strength, so that you do not have to retune the stations when driving between different transmitter

coverage areas. When AF symbol is on, it

means RDS information is received; when AF symbol is flashing, it means RDS information is not yet received.

TA (Traffic Alarm) function

Press and hold BND button on the panel or press TA/TP button on the RC to turn TA function on or off.

• When TA function is activated, it will

search the station with TA information automatically. If there is no TA information, it will

www.varta-electronics.ru

Page 12

Operation

search the station with TP information automatically, if there is no TP information either, it will return to the previous station after searching.

• When receiving the station with TP in-

formation but without TA information, TP icon is on and TA icon keeps blinking; when receiving the station with TP and TA information, both TP and TA icons are on.

• When playing in other mode and TA

information is received, it will change to the radio mode automatically. After playing over, it will return to the previous mode. Press TA/ TP button once to ignore the received TA information, press the button twice to turn off the function.

PTY (Program Type)

This radio will allow you to select the type of program required, and will search for a station broadcasting that type of program.

To turn on PTY function, press PTY button on the RC. Or, press and hold SEL button on the panel and then press it repeatedly to select PTY ON (OFF). Rotate VOL knob or press V+/- buttons on the RC to set PTY ON or OFF. Press and hold DIS button on the panel or PTY button on the RC to open the program type list. Rotate VOL knob on the panel or press V+/- buttons on the RC to select a program type. After selecting the type, press PTY button on the RC or DIS button on the panel to start search.

During one loop, if desired PTY is not found, the unit will show NOT FND. Press PTY button on the RC or DIS button on the panel again to stop the search.

REG (Regional) function

To select REG on or off, press and hold SEL button on the panel, then press it repeatedly to display REG ON (OFF). Rotate VOL knob or press V+/- buttons to set REg ON or OFF. Or press and hold AF/REG button on the RC. Default setting is off for REG.

When REG is enabled (on), the receiver

accepts regional variants of the tuned station with REG icon turned on.

When REG is disabled (off), the receiver

ignores regional variants.

Other parameter setting

• Press and hold SEL button on the RC

or on the panel; then press it repeatedly until the display shows TA VOL. Rotate VOL knob or press V+/- buttons on the RC to set the default volume level for TA broadcasting.

• Press and hold SEL button on the RC

or on the panel; then press it repeatedly until the display shows EON ON (OFF). Rotate VOL knob or press V+/- buttons on the RC to switch EON on or off.

This unit is equipped with the latest technology of EON (Enhanced Other Networks) control, so that when you are listening to Radio or CD, if there is any travel announcemnet from a nearby local station, the radio will already know the frequency of that radio station. Then it will receive the station, turn up the volume, or interrupt the playback of the music for the duration of the announcement. At the end of the announcement the radio will return to its previous state ready for the next announcement.

DISC/USB/SD OPERATIONS

USB/SD notes

USB format supports 2.0. Capacity: up to 8 GB.

For correct and satisfactory operation, licensed SD memory cards of famous brands should be used with this unit. Avoid using memory cards of unknown brands. Capacity: up to 8 Gb.

Inserting SD card/USB device

Insert an MMC card or a USB device into MMC slot or USB socket (behind the rubber cover). Then the playing mode will be changed into SD or USB mode automatically. The first card/USB device track playback will start.

When MMC card and USB device are

both inserted into their compartment or socket, the playing mode will be changed into the mode of the later one.

www.varta-electronics.ru

Page 13

Operation

Insert/eject discs

• Insert a disc into the disc slot with label

side up. The disc will be automatically loaded into the unit, even when it is in radio mode. For MP3 discs, the first file in the root folder will be played. If an MP3 file has ID3 Tag information in the supported ID3 format, such information will be displayed on the LCD while playback.

• Press EJECT button to eject the disc

from the slot. If the disc is not removed from the slot within several seconds, it will be au-

tomatically loaded into the slot again. When

the disc is ejected and removed, the unit will automatically switch to radio mode.

Play/pause

To ensure good system performance, wait until the unit finishes reading the disc information before proceeding. Press 1/ to pause the disc playback. Press this button again to resume playback.

button

Fast Forward/rewind

Press and hold button on the panel or on the RC to fast forward. Press and hold button on the panel or on the RC to fast reverse. Release the button when the desired location is found.

Scanning tracks

Press 3/INT button to play the first 10 seconds of each track. Press this button again to cancel intro playback playback.

Repeat

Press 2/RPT button to repeat the same track continuously. Press this button again to stop repeating.

Random playback

Press 4/RDM button to play all the tracks in random order. Press the button again to stop random play.

Previous/next track

Press / buttons on the panel or on the RC to go to the previous or next track. Press 5/-10 and 6/+10 buttons to advance to 10 tracks down or up.

MP3 track search

The search modes only works with MP3 discs, USB and memory cards with MP3 files. Cancel random, repeat and intro features before searching.

• File Number Search

Press AS/PS button once to enter file number search; 000 is displayed meaning the unit is ready to accept file number for search. Rotate VOL knob or press V+/- buttons on the RC to input the third digit (from 1 to 9) of file you want to listen to. Press SEL button on the RC or on the panel to go to next digit selection. After completing input, press BND button to play the selected track.

• File Name Search

Press AS/PS button twice; A** is displayed with the first character blinking. Rotate VOL knob or press V+/- buttons on the RC to input the first alphabet (from A to Z) or digit (from 0 to 9) of file name you want to listen to. Press SEL button on the RC or on the panel to go to next digit. After completing input, press BND button to play.

If there is no file found, the unit will show NO MATCH and return to initial input ready mode automatically.

• Folder Search

Press AS/PS button 3 times, the first folder name will be displayed. Rotate VOL knob or press V+/- buttons on the RC to choose the needed folder. Press BND button to play the first track in the selected folder.

If the device contains no folders, ROOT

will be displayed.

www.varta-electronics.ru

Page 14

General information

Handling compact discs

• Do not insert anything other than a CD

into the CD loading slot.

• Do not use cracked, chipped, warped,

or otherwise damaged discs as they may cause ski pping or noise damage the player.

• Handle the disc only by the edges (as

shown in the picture). To keep discs clean do not touch its surface.

• Store discs in their cases when not

in use.

• Do not expose discs to direct sunlight,

high humidity, high temperature or dust.

• Prolonged exposure to extreme tem-

perature (such as leaving the discs in your car during summertime) can wrap a disc.

• Do not attach labels, write on or apply

chemicals to the surface of the discs.

• Do not touch the recorded surface of

the discs.

• Use 12-cm CDs. Use only conventional,

fully circular discs. Do not use shaped discs.

Cleaning discs

Fingerprints should be carefully wiped from the surface of disc with a soft cloth. Unlike conventional records, compact discs have no grooves to collect dust and macroscopic dirt, so gently wiping them with a soft cloth should remove must panicles. Wipe in a straight motion from the center to the edge.

Never use thinner benzine, record cleaner or anti static spray on a compact disc. Such chemicals can damage its plastic surface.

Cleaning the unit body

Wipe with a soft cloth. If the cabinet is very

dampen (not dropping wet) the cloth with a weak solution of soapy water, and then wipe clean.

Accessories

1. Receiver 1 pc

2. Front panel 1 pc

3. Protective case 1 pc

4. ISO cable set 1 pc

5. Remote controller 1 pc

6. Mounting parts: Nut 5 mm 1 pc Spring washer 1 pc Plain washer 1 pc Rear bolt 1 pc Screw 4 pcs Metal strap 1 pc Release key 2 pcs Mounting sleeve 1 pc Trim frame 1 pc

7. Instruction manual 1 pc

8. Warranty card 1 pc

9. Consumer information 1 pc

www.varta-electronics.ru

Page 15

General information

TROUBLESHOOTING GUIDE

Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer.

Symptom Cause Solution

No power The car ignition is not on. If the power supply is properly connect-

The fuse is blown. Replace the fuse.

No sound Volume is in minimum. Adjust volume to a desired level.

Wiring is not properly connected.

Bad sound quality

Disc cannot be loaded or ejected

Disc cannot be read

Buttons do not work

The radio does not work

The radio station automatic tuning does not work

The installation angle is more than 30 degrees.

The disc is extremely dirty or defective.

The unit already contains a disc.

Moisture condensation. Leave the unit idle for an hour, then re-

The disc is inserted upside down.

Compact disc is extremely dirty or defective.

Temperature inside the car is too high.

The built-in microcomputer is not operating properly.

Front panel is not properly fix into its place.

The antenna cable is not connected.

The signals are too weak. Select stations manually.

ed to the car accessory switch the igni-

tion key to “ACC”.

Check wiring connection.

Adjust the installation angle to less than 30 degrees.

Clean the compact disc or try to play a new one.

Remove the disc in the player then put a new one.

try.

Insert the compact disc with the label side facing upward.

Clean the disc or try to play a new one.

Cool off until the ambient temperature returns to normal.

Reset the unit with the help of RESET button.

Install the front panel properly.

Insert the antenna cable properly.

www.varta-electronics.ru

Page 16

General information

SPECIFICATIONS

General

Power supply 12 V DC Current consumption/Fuse 10 A

Maximum power output 4 x 50 W Dimensions (L x W x H) 178 x 50 x 150 mm

Temperature range -20

FM stereo radio

Frequency range 65.0 - 74.0/87.5 - 108.0 MHz Presettable stations 18 Usable sensitivity 9 dBuV

MW Section

Frequency range 522 kHz-1620 kHz Presetable stations 12 Usable sensitivity 30 dBuV

Disc player

System Compact disc audio system

Storage support CD/CD-R/CD-RW/USB/SD

Format support CDDA/MP3 Frequency characteristics 20 Hz - 20 kHz ESP 40 sec. for CD/120 sec. for MP3 Mounting angle 0 - +/-30

Line out

Output: 2 channel RCA line-out (2V)

Specifications are subject to change without notice. Dimensions are approximate.

C - +60°C

www.varta-electronics.ru

Page 17

Содержание

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить настоящее руководство перед подключением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Содержание 17

Перед началом эксплуатации 18

Утилизация изделия 18 Меры предосторожности 18

Установка/Подключение 19

Установка 19

Общая информация 19 Установка устройства в приборную

панель 19

Установка в приборную панель (Метод

А) 19

Установка декоративной рамки 20 Установка в приборную панель (Метод

Б) 20

Операции со съемной панелью 21 Система против кражи 21

Подключение 22

Схема электрических соединений 22 Использование разъема ISO 22

Управление устройством 23

Элементы управления 23

Передняя панель 23 Внутренняя панель 23 Пульт дистанционного управления 24 Замена батареи в ПДУ 24 Использование ПДУ 24 Символы ЖК-дисплея 25

Основные операции 26

Перезапуск устройства 26 Включение/выключение устройства 26 Громкость 26 Регулирование параметров звука 26 Настройка других параметров 26 Отключение звука 26 Выбор источника сигнала 26 Отображение информации 26 Вход AUX 27

Операции с радио 27

Выбор диапазона радио 27 Поиск и настройка радиостанций 27 Сохранение настроенных станций 27 Автоматическое сохранение/сканиро-

вание станций 27

Моно/стерео прием 27 Поиск местных/удаленных радио-

станций 27

Сервис RDS 27 Функция AF (альтернативные часто-

ты) 28

Функция TA (программы о дорожном

движении) 28

Функция PTY (тип программы) 28 Функция REG 28

Дополнительные функции 29 Операции с дисками/USB накопителями/картами памяти 29

Примечания по USB/SD 29

Установка USB/SD карты 29

Установка/извлечение диска 29

Воспроизведение/пауза 29

Ускоренное воспроизведение вперед или назад 29

Функция Intro (обзорное воспроизведение) 30

Повтор воспроизведения 30

Случайное воспроизведение 30

Переход к предыдущему/следующему треку 30

Поиск треков МР3 30

Общая информация 31

Обращение с компакт-дисками 31 Чистка дисков 31 Чистка корпуса устройства 31 Комплект поставки 31 Руководство по устранению неисправностей 32 Технические характеристики 33

www.varta-electronics.ru

Page 18

Перед началом эксплуатации

УТИЛИЗАЦИЯ ИЗДЕЛИЯ

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Внимательно изучите данное руководство, чтобы ознакомиться с устройством.

• Держите данное руководство под рукой в качестве справочника по правилам эксплуатации и мерам предосторожности. Не допускайте к использованию устройства посторонних лиц, не ознакомившихся и не усвоивших данные инструкции по эксплуатации.

• ЛАЗЕРНЫЙ ПРОДУКТ КЛАССА 1

Данное устройство оснащено лазерным диодом класса выше 1. Лазерные лучи, исходящие из блока оптической головки считывания информации с компакт-диска, опасны для глаз. В целях обеспечения полной безопасности не снимайте какие-либо крышки и не пытайтесь проникнуть внутрь устройства. Ремонт должен выполняться только квалифицированным специалистом.

• Не допускайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости или пыли в устройство может стать причиной его выхода из строя, перегрева и появления дыма. Оберегайте устройство от воздействия влаги.

• Убедитесь, что внутрь устройства не попали посторонние предметы. Они могут

вызвать сбои в работе или стать причиной возгорания или поражения лазерным лучом.

• Началом эксплуатации устройства считается момент его установки в автомобиль. Перед началом использования устройства в зимний период рекомендуется прогреть салон автомобиля в течение 20 минут или до достижения эксплуатационного диапазона температуры устройства.

• Использование устройства при температуре, выходящей за рамки эксплуатационного диапазона температур, значительно снижает ресурс работы экрана и других компонентов устройства и может привести к выходу устройства из строя.

• При установке и подключении устройства отключите отрицательную клемму аккумулятора автомобиля.

• Устройство разработано таким образом, чтобы отрицательный вывод аккумулятора был подключен к корпусу транспортного средства. Пожалуйста, убедитесь в этом перед установкой.

• При замене предохранителя, убедитесь, что вы устанавливаете предохранитель с тем же номиналом. Используя предохранитель с повышенным значением тока, можно причинить значительные повреждения устройству.

• Не позволяйте проводам динамиков соприкасаться друг с другом или с корпусом автомобиля после включения устройства. В противном случае усилитель может быть перегружен или выйти из строя.

• Убедитесь, что источник питания и антенна отключены, если Вы не будете пользоваться устройством в течение длительного времени или во время грозы.

• Убедитесь, что источник питания отключен, если обнаружена неправильная работа устройства, устройство издает нехарактерные звуки, запах, выделяет дым или внутрь его попала жидкость. В этих случаях необходим квалифицированный технический осмотр устройства.

• Не устанавливайте уровень громкости, заглушающий внешние звуки дорожной обстановки и сигналы специального автотранспорта.

• При неполадках в работе устройства свяжитесь с торговым представителем или с ближайшим сервисным пунктом.

www.varta-electronics.ru

Page 19

Установка/Подключение

УСТАНОВКА

Общая информация

• Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно.

• Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в работе устройства.

• Если для установки устройства необходимо сверлить отверстия в кузове автомобиля или вносить какие-либо другие изменения в его конструкцию, проконсультируйтесь с продавцом.

• Устанавливайте устройство там, где оно не будет закрывать водителю обзор и отвлекать его от дорожной обстановки и не сможет нанести травм пассажирам в случае внезапной остановки автомобиля, например, при экстренном торможении.

• Если при установке устройства угол относительно горизонтальной плоскости превышает 30°, рабочие характеристики проигрывателя могут быть не оптимальны.

• Никогда не устанавливайте устройство в таких местах, где оно будет подвергаться воздействию высокой температуры, например, в местах попадания прямых солнечных лучей, в местах выхода горячего воздуха от отопителя автомобиля, в местах, где очень грязно или пыльно, или там, где устройство будет подвергаться сильной вибрации.

• Перед установкой устройства обязательно снимите переднюю панель.

Установка устройства в приборную панель

Данное устройство может быть установлено либо «спереди» (обычная установка стандарта DIN в приборную панель автомобиля), либо «сзади» (установка стандарта DIN, при которой используются отверстия на боковых сторонах корпуса проигрывателя, имеющие резьбу под винты). Более

подробно методы установки А и Б описываются ниже.

Установка в приборную панель (Метод А)

Установка устройства

1. Приборная панель автомобиля

2. Монтажный кожух.

3. Винт

4. Гайка(5 мм)

5. Пружинная шайба

6. Винт (5 х 25 мм)

7. Опорная планка.

8. Плоская шайба

182

1. Установите монтажный кожух в приборную панель автомобиля, убедитесь, что он установлен правильной стороной и нет препятствий (провода, элементы приборной панели) для установки магнитолы.

2. После установки монтажного кожуха в приборную панель отогните на нем металлические язычки, соответствующие толщине приборной панели. Это позволит закрепить кожух на месте.

3. Обязательно используйте опорную планку для закрепления задней стороны проигрывателя. Определите место крепления и установите ее согласно приведенному рисунку. Планку можно согнуть руками под нужным углом.

4. Подключите необходимые провода и разъемы. Убедитесь в правильности подключения.

5. Установите магнитолу в монтажный кожух до фиксации боковых защелок.

www.varta-electronics.ru

Page 20

Установка/Подключение

Снятие устройства

а – Декоративная рамка б – Направление снятия рамки в – Установка ключей съемников

1. Выключите магнитолу и снимите пе-

реднюю панель.

2. Вставьте пальцы в канавку на передней стороне декоративной рамки (рамка снимается с небольшим усилием). Потяните рамку на себя, чтобы снять ее.

3. Вставьте входящие в комплект ключисъемники с обеих сторон корпуса устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь устройство из приборной панели, потяните за съемники или

магнитолу и вытяните ее на себя (перед снятием убедитесь, что магнитола не зафиксирована с опорной планкой).

Установка декоративной рамки

Для установки декоративной рамки прижмите ее к корпусу устройства и нажмите, чтобы вставить на место. Это необходимо сделать до установки передней панели, иначе вы не сможете установить декоративную рамку на место (При установке рамки на место направьте сторону с канавкой вниз и закрепите ее.).

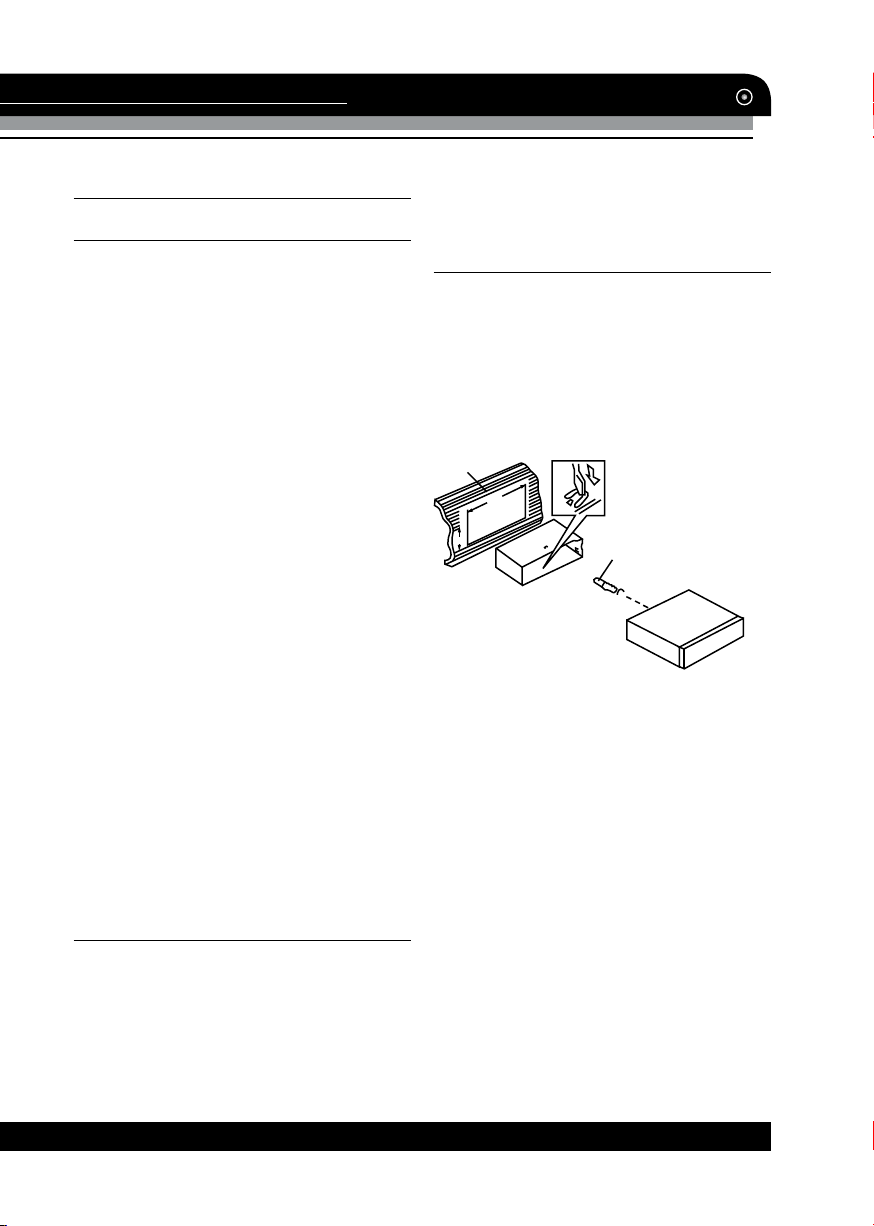

Установка в приборную панель (Метод Б)

В данном случае установки используются отверстия для винтов на боковых сторонах устройства. Закрепите устройство с помощью штатных кронштейнов крепления радиоприемника.

1. Выберите такое положение, в котором отверстия для винтов на кронштейне (3) будут совмещены с отверстиями для винтов на корпусе устройства и вкрутите по два винта (2) с каждой стороны.

2. Винт.

3. Монтажный кронштейн штатного радиоприемника.

4. Приборная панель или консоль автомобиля.

5. Защелка (снимите эту деталь).

При установке по методу Б монтажный кожух и внешняя декоративная рамка не используются.

www.varta-electronics.ru

Page 21

Установка/Подключение

Операции со съемной панелью

Вставьте левый крепеж на внутренней панели устройства в левое фиксирующее отверстие передней панели, затем нажмите на правую сторону панели до щелчка.

Для отсоединения передней панели нажмите кнопку REL и потяните панель на себя.

Панель может повредиться из-за внешних факторов: тряски, ударов. После снятия ее с устройства держите панель в защитном футляре и старайтесь не ронять и не наносить физических повреждений.

Очень важным элементом является коннектор на задней части панели. Не нажимайте на него ногтями, ручками, отвертками.

Если панель загрязнилась или запылилась, протрите ее сухой чистой тканью. Для чистки разъема в задней части панели используйте тампон, смоченный изопропиловым спиртом.

Система против кражи

Если данное устройство не используется, переднюю панель можно отсоединить и поместить в защитный футляр, входящий в комплект поставки. Панель в футляре можно взять с собой, когда Вы покидаете автомобиль. Это позволяет избежать кражи панели.

Отключите питание устройства. Снимите переднюю панель и поместите ее в предохранительный футляр.

www.varta-electronics.ru

Page 22

Установка/Подключение

ПОДКЛЮЧЕНИЕ

Схема электрических соединений

Предохранитель

Лин.выход лев. (белый)

ISO-коннектор

Лин. выход прав. (красный)

Разъем для антенны

Коннектор A

1. -

2. -

3. -

4. К аккумулятору +12В

5. Питание антенны

6. -

7. +12В (питание)

8. Заземление

Коннектор B

1. Тыловой правый динамик (+)

2. Тыловой правый динамик (-)

3. Фронтальный правый динамик (+)

4. Фронтальный правый динамик (-)

5. Фронтальный левый динамик (+)

6. Фронтальный левый динамик (-)

7. Тыловой левый динамик (+)

8. Тыловой левый динамик (-)

Использование разъема ISO

Номер Функция

Разъем A Разъем B

1 - Тыл. прав. динамик (+) - Синий

2 - Тыл. прав. динамик (-) - Синий/Белый

3 - Фронт прав. динамик (+) - Серый

4 Питание +12В/Желтый Фронт прав. динамик (-) - Серый/Белый

5 Питание антенны/Оранжевый Фронт лев. динамик (+) - Зеленый

6 - Фронт. лев. динамик (-) - Зеленый/Белый

7 Зажигание/Красный Тыл. лев. динамик (+) - Коричневый

8 Заземление/Черный Тыл. лев. динамик (-) - Коричнев./Белый

Провод питания антенны предназначен для подачи питания на антенну и для уда-

ленного управления дополнительным усилителем.

www.varta-electronics.ru

Page 23

Управление устройством

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Передняя панель

1. Кнопка POWER

2. Кнопка BND

3. Кнопка MODE

4. Кнопка EJECT

5. Кнопка

6. Дисплей

7. Слот для диска

8. ИК-сенсор

9. Слот для карт памяти SD

10. Кнопка DIS

11. Кнопка AS/PS

1 2 3 4 5 6 7 8 9

12. Кнопка

13. Регулятор VOL/Кнопка SEL

14. Кнопка 1/

15. Кнопка 2/RPT

16. Кнопка 3/INT

17. Кнопка 4/RDM

18. Кнопка 5/-10

19. Кнопка 6/+10

20. Вход AUX

21. Кнопка REL

22. USB-порт

10 11 12 13 14

Внутренняя панель

23 24 7

23. Индикатор состояния панели

24. Кнопка (отверстие) RESET

www.varta-electronics.ru

16 17 18 19 20 21 22

При нажатии кнопки RESET все выполненные установки будут удалены из памяти устройства.

Индикатор состояния панели мигает

при снятии панели.

Page 24

Управление устройством

Пульт дистанционного управления (ПДУ)

1. Кнопка MODE

2. Кнопка MUTE

3. Кнопки с цифрами

4. Кнопка BAND

5. Кнопки

6. Кнопки V-/V+

7. Кнопка PWR

8. Кнопка DIS

9. Кнопка TA/TP

10. Кнопка PTY

11. Кнопка AF/REG

12. Кнопка AS/PS

13. Кнопка SEL

Замена батарей в ПДУ

Откройте отсек для батарей в направлении, указанном стрелкой. Замените старую батарею на новую (CR 2025 3V), соблюдая полярность. Закройте отсек для батарей.

Использование ПДУ

• ПДУ следует исползовать на расстоянии не более 7 метров от ИК-сенсора устройства и под углом, не превышающим 30°.

• Держите батареи вне досягаемости для детей и вдали от источников огня. Не разбирайте и не нагревайте батареи.

• Если ПДУ не будет использоваться в течение долгого времени, извлеките из него батареи.

www.varta-electronics.ru

Page 25

Управление устройством

Символы ЖК-дисплея

1 2 3 4 5 6 7 8 9 10 12 1311 14

15 16 17 18 19 2120 22 23 24 25 26 27 28 29 30

1. Индикатор воспроизведения диска

2. Не активен для данной модели

3. Индикатор обзорного воспроизведения

4. Индикатор повторного воспроизведения

5. Индикатор случайного воспроизведения

6. Индикатор стерео приема сигнала

7. Цифровой дисплей

8. Индикатор тонкомпенсации

9. Индикатор приглушения звука

10. Индикатор приема местных станций

11. Индикатор воспроизведения WMA

12. Индикатор воспроизведения MP3

13. Индикатор имени трека

14. Не активен для данной модели

15. Не активен для данной модели

16. Индикатор подключения USB

17. Индикатор имени альбома

18. Не активен для данной модели

19. Индикатор карты памяти

20. Индикатор воспроизведения музыки

21. Не активен для данной модели

22. Индикатор режима эквалайзера POP

23. Индикатор функции TA

24. Индикатор режима эквалайзера CLAS

25. Индикатор функции PTY

26. Индикатор режима эквалайзера ROCK

27. Индикатор функции EON

28. Индикатор режима эквалайзера FLAT

29. Индикатор функции AF

30. Индикатор функции TP

www.varta-electronics.ru

Page 26

Управление устройством

ОСНОВНЫЕ ОПЕРАЦИИ

Перезапуск устройства

При первом использовании устройства или после замены аккумулятора автомобиля следует выполнить перезапуск устройства.

Нажмите кнопку REL для открытия передней панели, затем остроконечным предметом нажмите кнопку (отверстие) RESET, чтобы восстановить исходные заводские установки параметров устройства.

Включение/отключение устройства

Нажмите любую кнопку (кроме REL), чтобы включить устройство. Нажмите и удерживайте кнопку POWER, чтобы отключить устройство.

После отключения устройства уровень громкости и настройки радио будут сохранены в памяти и активируются при последующем включении устройства.

Громкость

Вращайте регулятор VOL на панели или нажимайте кнопки V+/- на ПДУ, чтобы отрегулировать уровень громкости звука.

Регулировка параметров звука

Нажимайте кнопку SEL на панели или на ПДУ, чтобы выбрать параметр звука: VOL (громкость) => BAS (низкие частоты) => TRE (высокие частоты) => BAL (баланс между левым и правым динамиками) => FAD (баланс между фронтальным и тыловым динамиками). Вращайте регулятор VOL на панели или нажимайте кнопки V+/- на ПДУ, чтобы отрегулировать параметр.

• При отключении устройства вы-

полненные настройки сохраняются.

• При полном отключении питания или перезапуске устройства настройки вернутся к заводским значениям.

• При активации какого-либо режима DSP регулирование высоких и низких частот невозможно.

• Если после выбора парамера вы не регулируете его в течение нескольких се-

кунд, устройство перейдет в предыдущий режим.

Настройка других параметров

Нажмите и удерживайте кнопку SEL на панели или на ПДУ, затем кратко нажимайте эту кнопку для выбора параметра. Вращайте регулятор VOL на панели или нажимайте кнопки V+/- на ПДУ, чтобы отрегулировать выбранный параметр.

INVOL: Установите уровень громкости, активный по умолчанию при включении устройства.

CLOCK: Настройте часы. Вращайте регулятор VOL по часовой стрелке, чтобы выставить минуты; вращайте регулятор VOL против часовой стрелки, чтобы выставить часы.

24 HOUR: выберите 12-часовой или 24часовой режим отображения времени.

LOUD ON/OFF: Включите (LOUD ON) или отключите (LOUD OFF) функцию усиления низких частот (по умолчанию функция отключена).

BEEP ON/OFF: Включите (BEEP ON) или отключите (BEEP OFF) функцию сопровождения нажатия кнопок звуковым сигналом.

DSP: Выберите предустановленный режим эквалайзера: POP => ROCK => CLASS => FLAT => NONE (отключение).

Отключение звука

Нажмите кнопку POWER, чтобы отключить звук. Нажмите эту кнопку или вращайте регулятор VOL на панели или нажимайте кнопки V+/- на ПДУ, чтобы включить звук.

Выбор источника сигнала

Нажимайте кнопку MODE, чтобы выбрать источник сигнала: TUNER (радио) => CD (диск) => SD (карта памяти) => USB =>

AUX.

Источники CD, SD и USB недоступны для выбора, если соответствующий носитель отсутствует в устройстве.

Отображение информации

Нажимайте кнопку DIS, для отображения

на дисплее различной информаци в следу-

www.varta-electronics.ru

Page 27

Управление устройством

ющем порядке: Часы => PTY (тип программы) => PS => Текущая радиочастота.

Âõîä AUX

Разъем AUX предназначен для подключения внешнего аудио- и видеоустройства с целью усиления звука. В случае правильного подключения аудиосигнал от внешнего источника будет транслироваться через акустику головного устройства. Это дает возможность регулировать громкость и качество звучания. Например, Вы можете подключить MP3-проигрыватель для прослушивания записей через акустику автомобиля.

ОПЕРАЦИИ С РАДИО

Выбор диапазона радио

Нажимайте кнопку BND на передней панели или кнопку BAND на ПДУ, чтобы выбрать диапазон в режиме радио: FM1, FM2, FM3 (OIRT), MW1 (AM1), MW2 (АМ2). В каждом диапазоне можно сохранить до 6 радиостанций, общее количество сохраняемых радиостанций составляет 30.

Поиск и настройка радиостанций

Автоматический поиск: В режиме радио нажмите кнопку на ПДУ. Приемник автоматически настроится на ближайшую станцию с сильным сигналом вниз или вверх по диапазону. Повторите это действие для поиска других радиостанций. Чтобы остановить процесс автопоиска, нажмите кнопку

Ручной поиск: Нажмите и удерживайте кнопку отображения на дисплее надписи MANUAL. Затем нажимайте кнопку шаговой подстройки частоты вручную.

или на панели или на ПДУ до

Сохранение настроенных станций

На панели устройства и на ПДУ есть 6 кнопок с цифрами, с помощью которых Вы можете сохранять и включать радиостанции в каждом диапазоне. Выберите нужную радиостанцию, затем нажмите и удерживайте кнопку с цифрой. Станция будет сохранена

или на панели или

или .

или для по-

в памяти устройства под этой цифрой. Для вызова сохраненной станции нажмите соответствующую кнопку с цифрой.

Автоматическое сохранение/ сканирование станций

Автоматическое сохранение: Нажмите и удерживайте кнопку AS/PS на панели или на ПДУ; 6 самых сильных доступных станций будут автоматически сохранены в памяти под цифрами 1-6 в 3 FM-диапазонах или в 2-х AM-диапазонах. Чтобы остановить автоматическое сохранение, снова нажмите эту кнопку.

Сканирование: Нажмите кнопку AS/PS на панели или на ПДУ; приемник выполнит вещание каждой сохраненной станции в текущем диапазоне в течение нескольких секунд. Чтобы остановить сканирование, снова нажмите эту кнопку.

Моно/стерео прием

Нажмите и удерживайте кнопку SEL на ПДУ или на панели; затем нажимайте эту кнопку многократно до отображения на дисплее MONO OFF (MONO ON). Вращайте регулятор VOL или нажимайте кнопки V+/на ПДУ для переключения между ON (моно режим приема сигнала) или OFF (стерео режим).

Достичь улучшения принимаемого сигнала можно, включив режим моно, что позволяет убрать лишние звуковые шумы.

Прием местных/удаленных радиостанций

Нажмите и удерживайте кнопку SEL на ПДУ или на панели; затем нажимайте эту кнопку многократно до отображения на дисплее LOC OFF (LOC ON). Вращайте регулятор VOL или нажимайте кнопки V+/- на ПДУ для переключения между ON (прием только местных радиостанций) и OFF (прием как местных, так и удаленных радиостанций).

Сервис RDS

Сервис RDS (Система радио данных)

www.varta-electronics.ru

Page 28

Управление устройством

доступен не во всех регионах. Имейте в виду, что если услуга RDS не доступна в Вашем регионе, то данная функция не будет работать.

Функция AF (альтернативные частоты)

При слабом сигнале функция альтернативных частот позволяет приемнику настраиваться на другие станции с тем же идентификационным кодом, что и текущая станция, но с более сильным сигналом. При этом вместо частоты на дисплее появится название станции.

Чтобы включить или отключить функцию AF, нажмите кнопку AF/REG на ПДУ. Либо нажмите и удерживайте кнопку SEL на панели, затем нажимайте ее до отображения AF ON (OFF); вращайте регулятор VOL или нажимайте кнопку V+ на ПДУ, чтобы включить (ON) или выключить (OFF) функцию AF. При включенном режиме AF радио постоянно проверяет силу сигнала альтернативных частот, на которых может транслироваться RDS программа. Если сигнал слабый или исчезает, приемник будет автоматически искать другую частоту с этой программой.

Если символ AF отображается на дисплее статично, это означает, что режим AF активен и идет прием информации RDS. Если символ мигает, режим активен, но информация RDS отсутствует. Если символ AF не отображается, это означает, что режим AF отключен.

Функция TA (программы о дорожном движении)

В режиме радио нажмите и удерживайте кнопку BND на панели или нажмите кнопку TA/TP на ПДУ для включения (либо отключения) функции TA.

• Когда функция ТА включена, устройство автоматически начинает поиск станции, передающей информацию TA. Если такая информация не найдена, начнется поиск станций, предоставляющих информацию TP (идентификационные данные радиовещательной станции, передающей информацию о дорожном движении). Если

такие станции также не будут найдены, устройство вернется к исходному режиму.

• Если принимается станция с информацией TP, но без информации TA, индикатор TP отображается статично, а индикатор TA мигает; при приеме как информации TP, так и TA, оба индикатора отображаются статично.

• Если устройство находится в режиме другого источника сигнала, то при поступлении информации о дорожном движении устройство автоматически перейдет в режим радио и начнется трансляция этой информации. По истечении трансляции устройство вернется в исходный режим. Нажмите один раз кнопку TA/TP на ПДУ, чтобы отключить трансляцию информации TP.

Функция PTY (тип программы)

FM-станции, поддерживающие сервис RDS, передают идентифицирующий сигнал типа программы.

Чтобы включить функцию PTY, нажмите кнопку PTY на ПДУ. Либо нажмите и удерживайте кнопку SEL на панели, затем нажимайте ее до отображения PTY ON (OFF); вращайте регулятор VOL или нажимайте кнопки V+/- на ПДУ, чтобы включить (ON) или выключить (OFF) функцию PTY. Нажмите и удерживайте кнопку DIS на панели или кнопку PTY на ПДУ для активации перечня типов программ. Теперь вращайте регулятор VOL или нажимайте кнопки V+/- на ПДУ, чтобы выбрать тип программы. После завершения выбора нажмите кнопку PTY на ПДУ или кнопку DIS на панели для начала поиска программы в соответствии с выбранным типом.

Если программа соответствующего типа не была найдена, на дисплее отобразится надпись NOT FND. Нажмите кнопку PTY на ПДУ или кнопку DIS на панели, чтобы остановить поиск.

Функция REG (региональный прием)

Нажмите и удерживайте кнопку SEL на панели, затем нажимайте ее до отображения REG ON (OFF); вращайте регулятор

www.varta-electronics.ru

Page 29

Управление устройством

VOL или нажимайте кнопку V+ на ПДУ, чтобы включить (ON) или выключить (OFF) эту функцию. Или нажмите и удерживайте кнопку AF/REG на ПДУ. По умолчанию функция отключена.

При включенной функции REG, устройство принимает региональные станции, аналогичные текущей станции. При отключенной функции прием региональных станций невозможен.

Дополнительные функции

• Нажмите и удерживайте кнопку SEL на ПДУ или на панели, затем нажимайте эту кнопку до отображения на дисплее надписи TA VOL. Вращайте регулятор VOL или нажимайте кнопки V+/- на ПДУ, чтобы установить уровень громкости вещания информации TA.

• Нажмите и удерживайте кнопку SEL на ПДУ или на панели; затем нажимайте эту кнопку до отображения на дисплее надписи EON ON (OFF). Вращайте регулятор VOL или нажимайте кнопки V+/- на ПДУ для включения (ON) или выключения (OFF) функции EON.

Функция EON (Enhanced Other Networks): режим EON обеспечивает автоматическое переключение на прием информации для водителей транспортных средств, если эта информация передается радиостанциями той же сети.

ОПЕРАЦИИ С ДИСКАМИ/ USB-НАКОПИТЕЛЯМИ/ КАРТАМИ ПАМЯТИ

Примечания по USB/SD

• USB: Поддержка формата USB 2.0.

Емкость: до 8 Гб.

• SD: Для корректной работы устройства используйте лицензионные карты памяти известных производителей. Избегайте использования нелицензионных карт памяти. Емкость: до 8 Гб.

Установка USB/SD карты

Установите USB-носитель (предварительно сняв заглушку с USB-порта) или карту памяти в соответствующий слот. Устройство автоматически переключится в режим USB или SD карты. Воспроизведение начнется с первого трека установленного носителя.

Если в устройство одновременно установлена и карта памяти, и USBноситель, устройство перейдет в режим последнего из установленных носителей.

Установка/извлечение диска

• Вставьте диск в слот для дисков стороной с надписью вверх. Диск автоматически загрузится в устройство, даже если устройство находится в режиме радио. Для дисков MP3 начнется воспроизведение первого файла в корневой папке. Если MP3 файл содержит информацию совместимого формата ID3-тегов, эта информация будет отображаться на дисплее.

• Для извлечения диска из устройства нажмите кнопку EJECT. Если после этого в течение нескольких секунд не достать диск из слота, он будет загружен обратно в слот. При полном извлечении диска устройство автоматически переключится в режим радио.

Воспроизведение/Пауза

Чтобы обеспечить высокое качество воспроизведения, дождитесь, пока плеер закончит читать диск. Нажмите кнопку 1/

на устройстве или на ПДУ, чтобы активировать режим паузы. Нажмите еще раз, чтобы возобновить воспроизведение.

Ускоренное воспроизведение вперед или назад

Во время воспроизведения нажимайте и удерживайте кнопку ли или на ПДУ, чтобы начать ускоренное воспроизведение назад или вперед соответственно. Отпустите кнопку, когда нужный фрагмент будет найден.

или на пане-

www.varta-electronics.ru

Page 30

Управление устройством

Функция Intro (обзорное воспроизведение)

Вы можете последовательно воспроизводить начало каждого трека в течение нескольких секунд. Во время воспроизведения диска нажмите кнопку 3/INT на панели или на ПДУ, чтобы начать обзорное воспроизведение всех треков. Нажмите эту кнопку повторно, чтобы отменить функцию.

Повтор воспроизведения

Во время воспроизведения трека нажмите кнопку 2/RРТ на панели или на ПДУ, чтобы начать его повторное воспроизведение. Нажмите еще раз, чтобы отменить функцию повтора.

Случайное воспроизведение

Во время воспроизведения трека нажмите кнопку 4/RDM на панели или на ПДУ, чтобы начать воспроизведение всех треков в случайном порядке. Нажмите кнопку повторно, чтобы отменить эту функцию.

Переход к предыдущему/ следующему треку

Во время воспроизведения трека нажмите кнопку чтобы перейти к предыдущему треку. Нажмите кнопку бы перейти к следующему треку. Нажмите кнопку 5/-10 или 6/+10 для перехода на 10 треков назад или вперед.

на панели или на ПДУ,

на панели или на ПДУ, что-

ввести третью цифру номера нужного трека (от 1 до 9). Нажмите кнопку SEL на ПДУ или на панели, чтобы перейти к выбору второй цифры. Выбрав таким образом все три цифры номера трека, нажмите кнопку BND для запуска воспроизведения трека.

• Поиск по имени файла

Нажмите дважды кнопку AS/PS; на дисплее отобразится A**, первый символ будет мигать. Вращайте регулятор VOL или нажимайте кнопки V+/- на ПДУ, чтобы выбрать первый символ имени нужного трека (букву от A до Z или цифру от 0 до 9). Нажмите кнопку SEL на ПДУ или на панели для перехода к выбору следующего символа. Выбрав таким образом три первых символа имени трека, нажмите кнопку BND для запуска воспроизведения трека.

Если файл с соответствующим именем не найден, на дисплее отобразится надпись NO MATCH (“нет соответствия“) и дисплей вернется в исходное состояние.

• Поиск папки

Нажмите кнопку AS/PS три раза, на дисплее отобразится имя первой папки на носителе. Вращайте регулятор VOL или нажимайте кнопки V+/- на ПДУ, чтобы выбрать нужную папку. Нажмите кнопку BND для начала воспроизведения первого трека в выбранной папке.

Если носитель не содержит папок, на дисплее отобразится надпись ROOT (“корневой“).

Не рекомендуется использовать сложную структурную систему папок для того чтобы был возможен этот вид поиска.

Поиск треков MP3

Функция поиска работает только для дисков, USB носителей и карт памяти, содержащих MP3 файлы. Отмените режимы случайного, повторного и обзорного воспроизведения перед активацией функции поиска.

• Поиск по номеру файла

Нажмите кнопку AS/PS для активации поиска по номеру файла; на дисплее будет отображаться 000. Вращайте регулятор VOL или нажимайте кнопки V+/- на ПДУ, чтобы

www.varta-electronics.ru

Page 31

Общая информация

Обращение с компакт-дисками

• Не вставляйте в слот для загрузки компакт-диска ничего, кроме компактдисков.

• Не используйте диски с трещинами, отколотыми краями, деформированные диски или диски с другими повреждениями, поскольку такие диски могут вызвать искажение звука, шумы или повредить проигрыватель.

• Держите диск только за края (как показано на рисунке). Чтобы обеспечить чистоту диска, не прикасайтесь к его поверхности.

• Когда диски не используются, храните их в футлярах.

• Не подвергайте диски действию прямого солнечного света, повышенной влажности, повышенным температурам или действию пыли.

• Продолжительное влияние предельных температур (например, при пребывании дисков в автомобиле в летнее время) может деформировать диск.

• Не приклеивайте этикеток, не пишите и не наносите химических веществ на поверхность дисков.

• Не прикасайтесь к записанной поверхности дисков.

• Используйте только традиционные круглые диски диаметром 12 см. Не используйте диски необычной формы и нестандартного размера.

Чистка дисков

Отпечатки пальцев должны быть тщательно стерты с поверхности диска мягкой тканью. В отличие от обычных пластинок, компакт-диски не имеют канавок для сбора пыли и микроскопических частиц грязи, поэтому осторожно вытирайте их мягкой тканью, чтобы удалить частицы грязи. Вытирайте прямолинейным движением от центра к краю.

Не используйте растворитель, бензин, очиститель пластинок или антистатический аэрозоль для чистки дисков. Такие химические вещества могут повредить его пластиковые поверхности.

Чистка корпуса устройства

Протирайте поверхности устройства мягкой тканью. Не мочите корпус. Если корпус очень загрязнен, используйте ткань, слегка смоченную мыльным раствором, и затем вытрите корпус сухой тканью.

Комплект поставки

1. Ресивер 1 шт

2. Передняя панель 1 шт

3. Защитный футляр 1 шт

4. Комплект ISO-кабелей 1 шт

5. ПДУ 1 шт

6. Детали для установки: Шестигранная гайка M5 T 1 шт Кожух 1 шт Ключ-съемник 2 шт Опорная планка 1 шт Плоская шайба 1 шт Декоративкая рамка 1 шт Пружинная шайба 1 шт Винт 4 шт Задний крепежный болт 1 шт

7. Информация для потребителя 1 шт

8. Гарантийный талон 1 шт

9. Инструкция по эксплуатации 1 шт

www.varta-electronics.ru

Page 32

Общая информация

Руководство по устранению неисправностей

Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность Причина Решение

Если источник питания подключен надлежащим образом к выключателю машины, установите ключ зажигания в положение “АСС”.

Отрегулируйте громкость звука до необходимого уровня.

Проверьте подключение кабеля.

Отрегулируйте угол установки, установив его менее 30 градусов.

Очистите диск или используйте новый диск.

Извлеките диск из устройства, затем установите новый диск.

В течение часа не пользуйтесь устройством, затем повторите попытку.

Установите диск стороной с маркировкой вверх.

Очистите диск или установите новый.

Подождите, пока температура не станет нормальной.

Выполните перезапуск устройство с помощью кнопки RESET.

Установите заново переднюю панель.

Подключите к устройству кабель антенны.

Настраивайтесь на станции вручную.

Нет питания

Нет звука

Плохое качество звучания

Диск не загружается или не извлекается из устройства

Устройство не считывает диск

Не работают кнопки

Радиоприемник не работает

Не работает автонастройка радиостанций

Зажигание машины не включено.

Сгорел предохранитель. Замените предохранитель.

Уровень громкости звука установлен на минимум.

Кабель не подключен надлежащим образом.

Угол установки устройства более 30 градусов.

Диск загрязнен или имеет дефект.

В устройстве уже есть диск.

Конденсация влаги.

Диск установлен верхней стороной вниз.

Диск загрязнен или имеет дефект.

Температура внутри автомобиля очень высокая.

Встроенный микрокомпьютер не работает надлежащим образом.

Передняя панель установлена некорректно.

Кабель антенны не подключен к устройству.

Радиостанции имеют слишком слабый сигнал.

www.varta-electronics.ru

Page 33

Общая информация

Технические характеристики

Общие

Источник питания 12 В, постоянное Максимальная выходная мощность 4 канала х 50 Вт Потребляемый ток/Предохранитель 10 А Размеры (Д х Ш х В) 178 х 50 х 150 мм Диапазон температур -20

Стерео FM радио

Частотный диапазон 65,0 - 74,0/87,5 - 108,0 МГц Сохраняемые станции 18 Чувствительность 9 мкВ

MW радио

Частотный диапазон 522-1620 кГц Сохраняемые станции 12 Чувствительность 30 дБ

Плеер дисков

Система Дисковая аудио система Поддержка носителей СD/CD-R/CD-RW/USB/SD Воспроизведение форматов CDDA/MP3 Электронная система стабилизации 40 с CD/120 c MP3 Частотные характеристики 20 Гц - 20 кГц Угол установки 0 - +/-30

Линейный выход

Выход Линейный RCA-выход (2В)

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения.

С - +60°С

www.varta-electronics.ru
