Vario 1112 User Manual [de, it, nl]

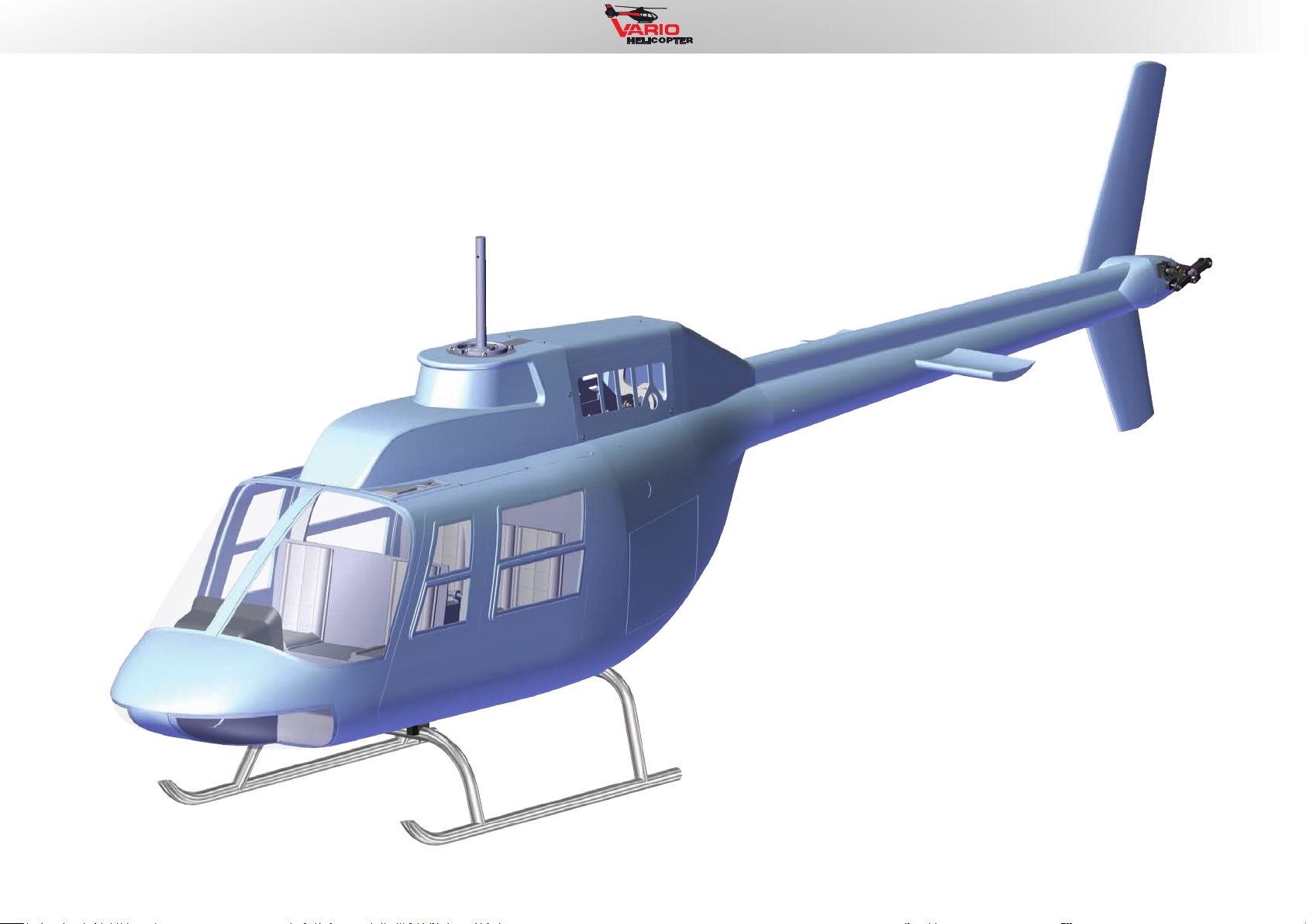

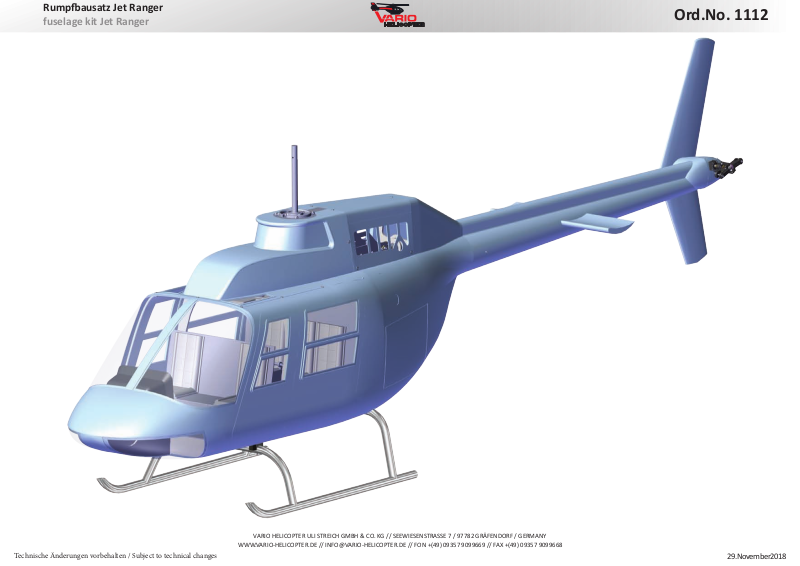

Rumpausatz Jet Ranger

fuselage kit Jet Ranger

Ord.No. 1112

Technische Änderungen vorbehalten / Subject to technical changes

VARIO HELICOPTER ULI STREICH GMBH & CO. KG // SEEWIESENSTRASSE 7 / 97782 GRÄFENDORF / GERMANY

WWW.VARIO-HELICOPTER.DE // [email protected] // FON +(49) 09357 9099669 // FAX +(49) 09357 9099668

29. November 2018

Ord.No. 1112

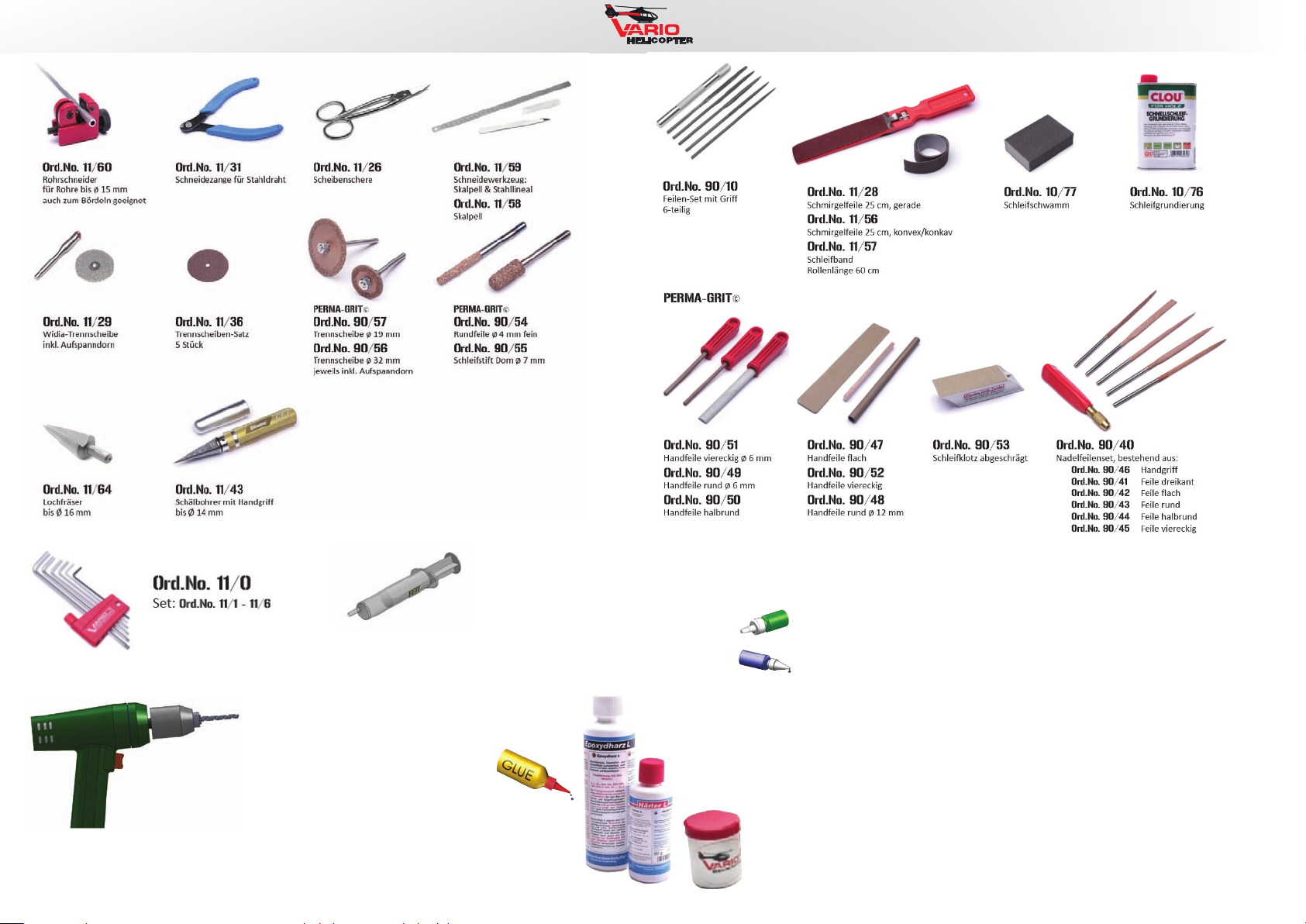

erforderliches Zubehör

required tools

29. November 2018

Vario Extrem Fe Ord.No. 10/360
Vario Extrem Grease Ord.No. 10/360

Spiralbohrer 1,2 mm Ord.No. 11/96

Wir führen Spiral- und Gewindebohrer in
allen für die Arbeit am Modellhubschrauber
notwendigen Größen von 1,0 bis 8,0 mm

Twist drill 1.2 mm Ord.No. 11/96

We supply all required sizes of drills and
taps for the work on your model helicopter.

Schraubensicheruni: Ord. No. 10/ 23
hochfest, grün, 10 ml

Schraubensicheruni: Ord. No. 10/ 24
mielfest, blau, 10 ml

Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)

Klebstoe

Akvatorspray, 10 ml Ord. No. 10/29
Speedy Combine Pulver, 40 ml Ord. No. 10/124
Reiniger für Sekundenkleber, 20 ml Ord. No. 10/89
Sekundenkleber,schwarz, 20 ml Ord. No. 10/126
Sekundenkleber, 20 ml Ord. No. 10/128
für glasklare Verklebungen
Sekundenkleber dicküssig Ord. No. 10/125
Sekundenkleber dünnüssig Ord. No. 10/127
UHU plus endfest 300, 33 ml Ord. No. 10/27
UHU plus endfest 300, 53 ml Ord. No. 10/3
Mischdüsen Ord. No. 10/5
5 Stück
WELDYX Expert Kleber, 25 ml Ord. No. 10/130

Dosierpistole Ord. No. 10/1

Ord.No. 623
Poxan 30, 10 g

Mit Ord.No. versehende Teile gehören nicht zum Bausatz und
müssen separat unter der jeweiligen Ord.No. bestellt werden.

Technische Änderungen vorbehalten / Subject to technical changes

Ord.No. 1112

Sehr geehrter Kunde,
der von Ihnen erworbene Bausatz enthält entsprechende Teile zur Erstellung eines funkonsfähigen Flugmodells.
Auf Zusammenbau, Einstellungen und Inbetriebnahme haben wir keinen Einuß und weisen daher noch ausdrücklich darauf hin, daß Ihre individuelle Vorgehens­weise einzig und allein auf Ihrem Kenntnisstand und Beurteilungsvermögen beruht.
Die Bauplanmappe dient dabei als entsprechende Orienerung, jedoch nicht als maßgeblicher Weg:
Unterschiedliche Vorgehensweisen können zum Ziel führen.
Prüfen Sie vor jedem Bauabschni sorgfälg Ihr Vorhaben und entscheiden Sie eigenverantwortlich über Ihren persönlichen Weg.

Dear customer,
The kit you have purchased contains the components required to build a model aircra which is capable of ying.
We have no inuence over the methods you use to assemble, set up and operate the model, and for this reason we are obliged expressly to point out to you that
the methods you use rely solely on your own knowledge, experience and analycal ability.
The Plan Folder is designed to help you in this undertaking, but it does not represent a unique way of proceeding:
There are more ways than one to reach a parcular desnaon. Before you start each stage of construcon, check carefully what you intend to do, and accept the
responsibility to decide on your own personal method.

Speabile cliente,
la scatola di montaggio da voi acquistata conene le par necessarie per la costruzione di un modello funzionante, in grado di volare.
Per quanto riguarda i metodi per il montaggio, la messa a punto e la messa in funzione noi non abbiamo nessuna inuenza e vogliamo soolineare esplicitamente
che il vostro modo d’agire dipende soltanto dal vostro livello di conoscenza e dalla vostra capacità di valutazione. Le istruzioni di montaggio servono solo
per un migliore orientamento e non rappresentano l’unico modo di procedere: diversi sono i modi di procedere che possono dare l’eeo desiderato.
Prima di realizzare ogni fase di lavoro vericate aentamente il vostro progeo e scegliete in manieraresponsabile il vostro obievo.

Cher Client,
La boîte de construcon que vous avez acquise, comprend tous les composants nécessaires pour la réalisaon d’un modèle d’hélicoptère fonconnel.
Nous n’avons pas d’inuence sur la manière dont vous assemblez, ajustez, et meez en service ces composants. Nous vous informons donc expressément que votre
façon de procéder dépend uniquement et exclusivement de vos connaissances, compétences et jugements. Le cahier de plans sert de guide
d’orientaon, mais ne trace pas un chemin exclusif: Diérentes méthodes d’opéraon peuvent mener au même résultat. Vériez avant chaque stade de
construcon le but à aeindre et choisissez le chemin qui vous semble le plus approprié.

Geachte klant,
De door uw gekochte bouwdoos bevat alle onderdelen om een funconerend vliegmodel te maken. Op het bouwen, afstellen en het in gebruik nemen van uw mo­del hebben wij geen invloed, en wij wijzen er nadrukkelijk op, dat uw individuele zienswijze alleen op uw kennis en beoordelingsvermogen berust.
De bouwtekening dient daarbij alleen als een oriëntering, echter niet als een dwingend advies. Verschillende bouwconstruces kunnen tot hetzelfde doel leiden.
Test elke bouwfase zorgvuldig, en beslis over uw eigen verantwoordelijkheid m.b.t. het in gebruik nehmen van uw model.

Technische Änderungen vorbehalten / Subject to technical changes

29. November 2018

Ord.No. 1112

Zum Bau empfohlenes Zubehör Further required components:

Ord.No.1002/1200 Mechanik XL
Ord.No.512/101 Heckabtriebsset XL Mechanik

Ord.No.3324 Elektroantriebsset Jet Ranger XL electric drive set Jet Ranger XL
Motor Kontronik Pyro 850/50L + Regler Kontronik Kosmik 160+HV und
alle benögten mechanischen Antriebsteile + Montagematerial

Ord.No.1112/35 Rotorwelle rotor sha
Ord.No.268/55 Taumelscheibenmitnehmer swashplate driver
Ord.No.1005/52 2-Bla-Hauptrotorkopf Ø 15mmm 2 -blade main rotor head
Ord.No.416, 416/50 2-Bla-Satz 2-blade set
Ord.No.33/1 Rotorblatasche 2-Bla max. Ø 2500 mm rotor blade pouch
Ord.No.2x 70/116 Gestänge Rotorkopf pushrod rotor head
Ord.No.1003/88 Heckrotor Jet Ranger XL tail rotor Jet Ranger XL
Ord.No.34/36 Heckrotorbläer 2-Bla-Satz tail rotor blades
Ord.No.3272 / 3274 Bavarian Demon 3X / AXON Flugstabilisierungs-Elektronik Flybarless System
Ord.No.3308/160 Lüer Kosmik
Ord.No.5x 5157 Servo Futaba BLS 452
Ord.No.998 Fernsteuerzubehör-Set inkl. 5 Servos Futaba BLS 452, Schalter + Zubehör

Ord.No.5156 Servo JR DS8411
Ord.No.995 Fernsteuerzubehör-Set inkl. 5 Servos JR DS8411, Schalter + Zubehör
Ord.No.3206 Empfänger LiPo Akku 2S 3800 mAh
3x LiPo Akku 4S 10.000-12.000 mAh 3x LiPo baery 4S 10.000-12.000 mAh

Scale-Zubehör:
Ord.No.112/29 Cockpit
Ord.No.105/34 Türbeschlagsatz komple door ng set
Ord.No.30/29 Abgasrohre für Jet Ranger, GFK
Ord.No.112/401 Belüungs Gier Front li. + re.
Ord.No.13/31 Big Jet Ranger-Zubehör
Ord.No.134/439 Collecve Pitchknüppel x2 1:4
Ord.No.134/402 Cyclic Pitchknüppel x2 1:4
Ord.No.134/408 Ruder pedal EC x2 1:4 rudderpedal EC x2 1:4

29. November 2018

Technische Änderungen vorbehalten / Subject to technical changes

1

Ord.No. 1112

Technische Änderungen vorbehalten / Subject to technical changes

Ord.No. 11/29
Widia-Trennscheibe
inkl. Aufspanndorn

Ord.No: 11/29

Widia disc cuer

29. November 2018

Ord.No. 1112

Ord.No. 11/98 Spiralbohrer 3mm
Ord.No. 11/98 Twist drill 3.0 mm

Beutel 2

Bag 2

Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)

Ord.No. 623
Poxan 30, 10 g

2

29. November 2018

Technische Änderungen vorbehalten / Subject to technical changes

3

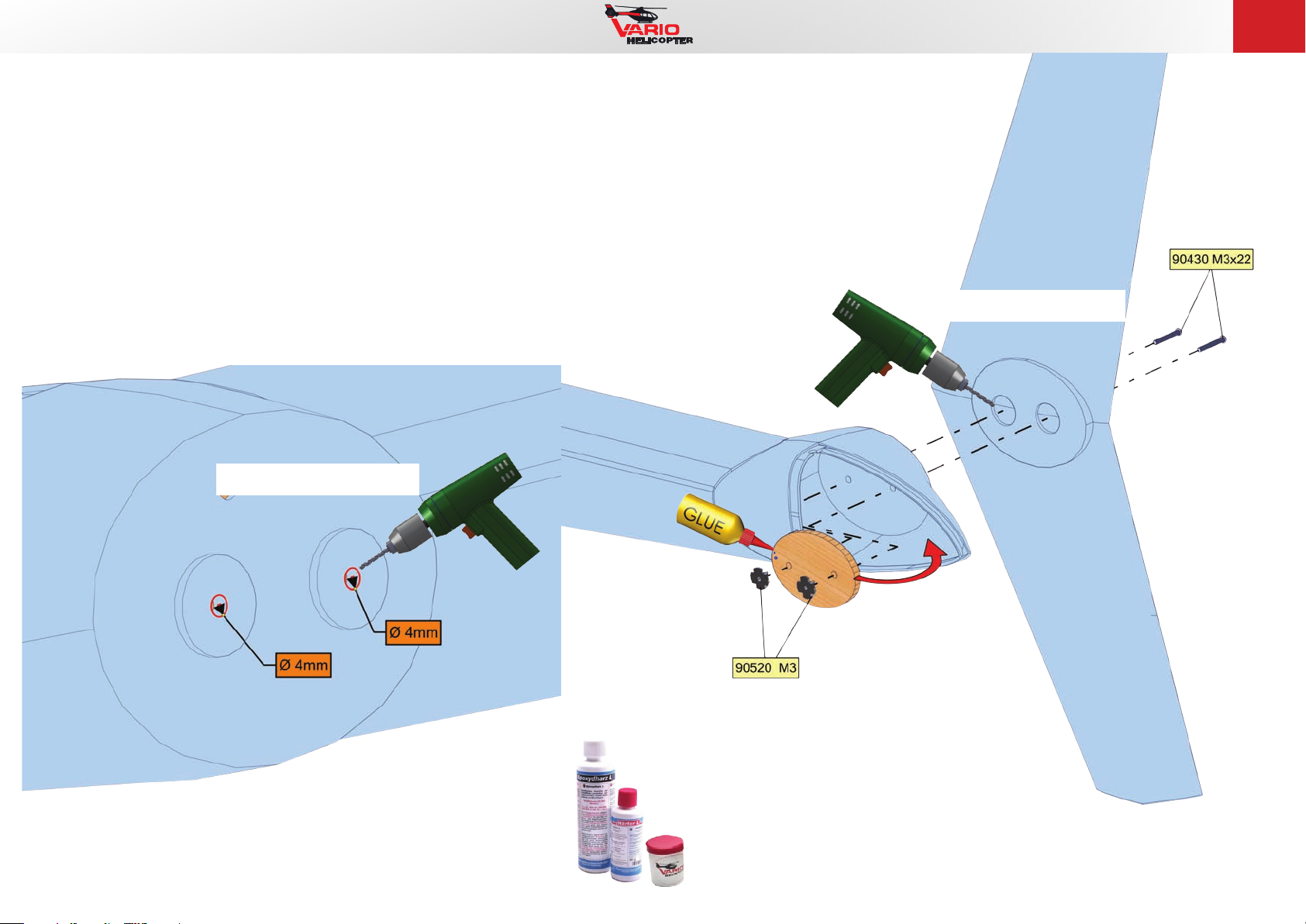

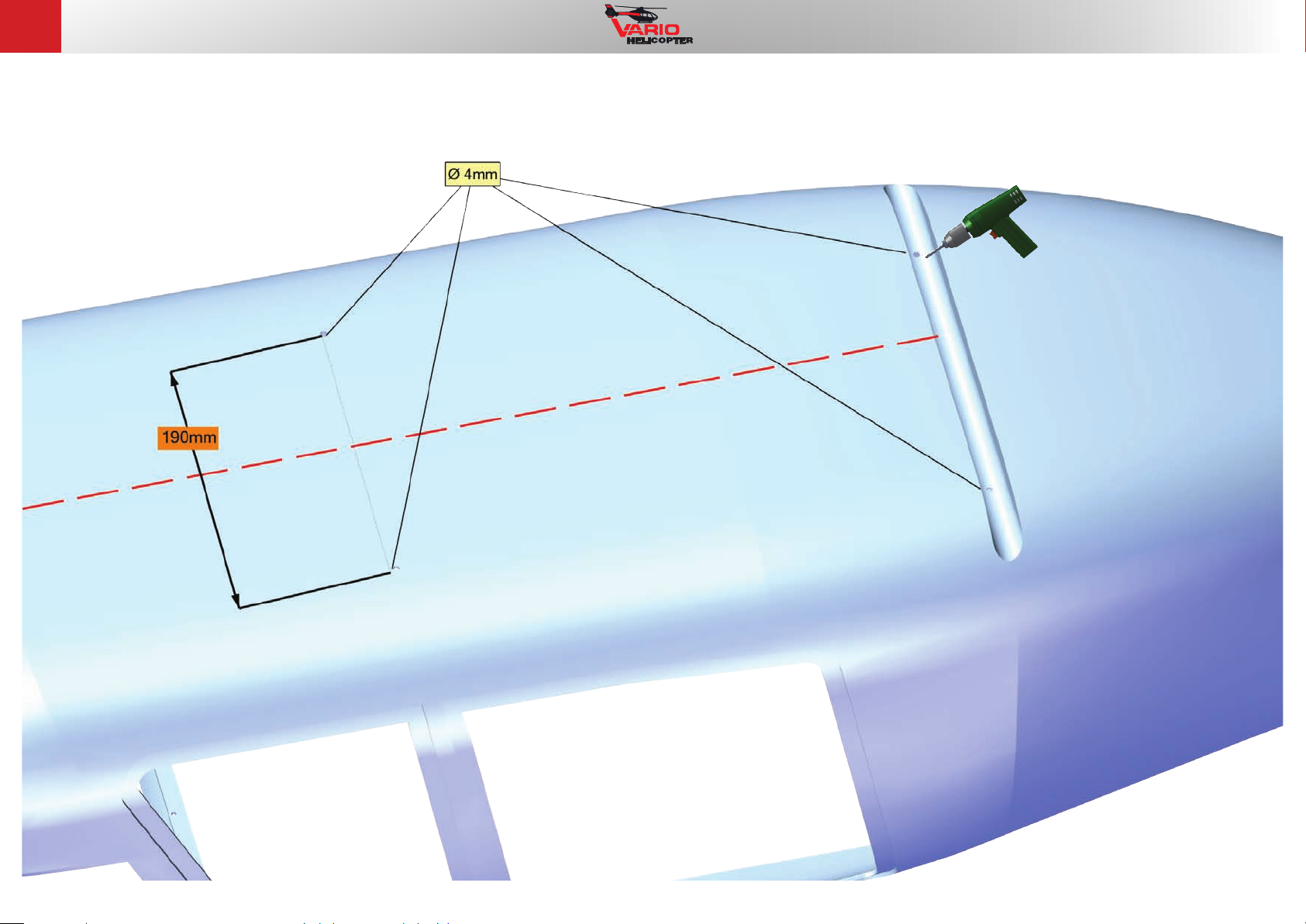

Ord.No. 11/89 Spiralbohrer 4mm
Ord.No. 11/89 Twist drill 4.0 mm

Ord.No. 1112

Technische Änderungen vorbehalten / Subject to technical changes

29. November 2018

Ord.No. 1112

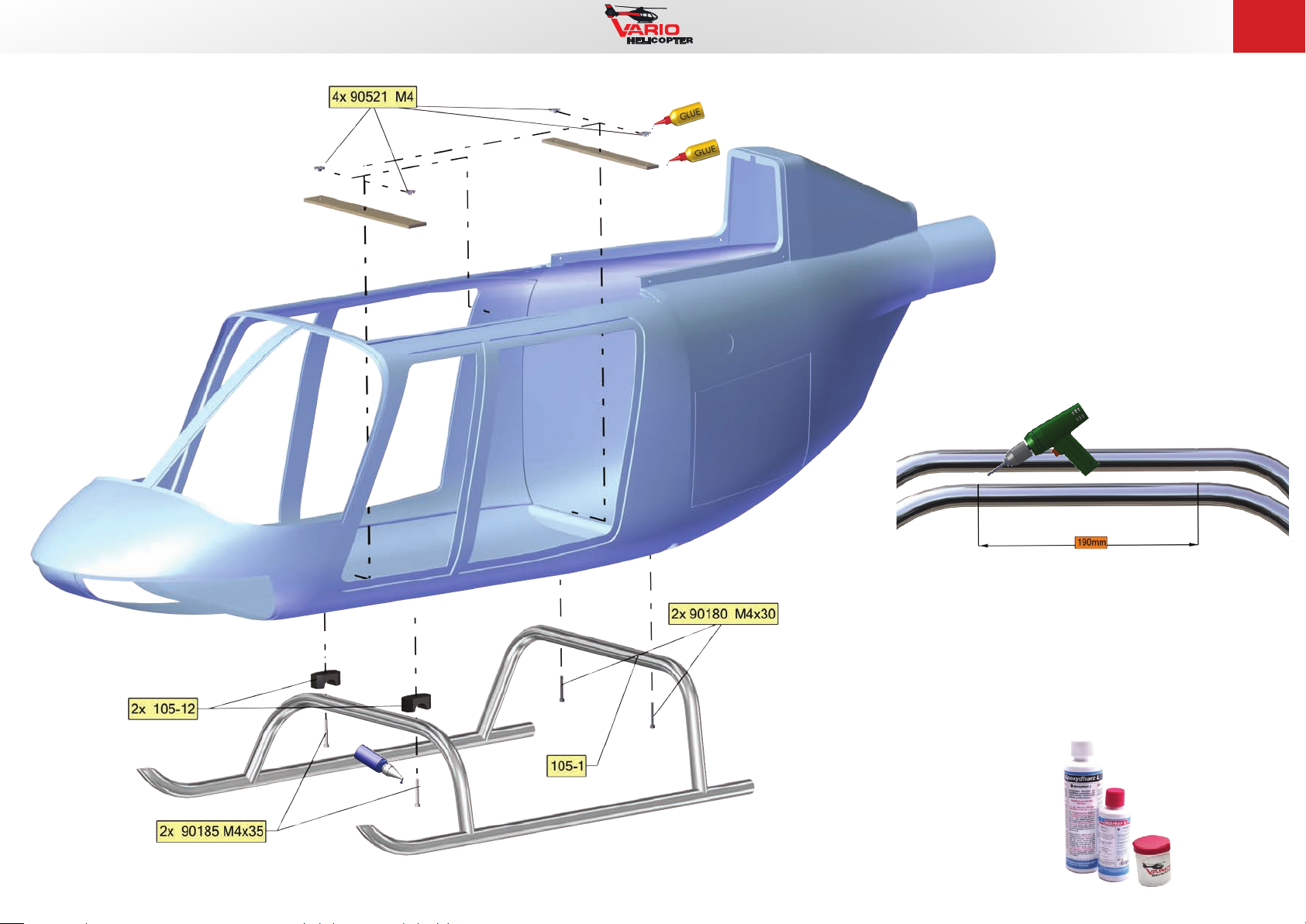

Beutel 4

Bag 4

Ord.No. 11/89 Spiralbohrer 4mm
Ord.No. 11/89 Twist drill 4.0 mm

4

29. November 2018

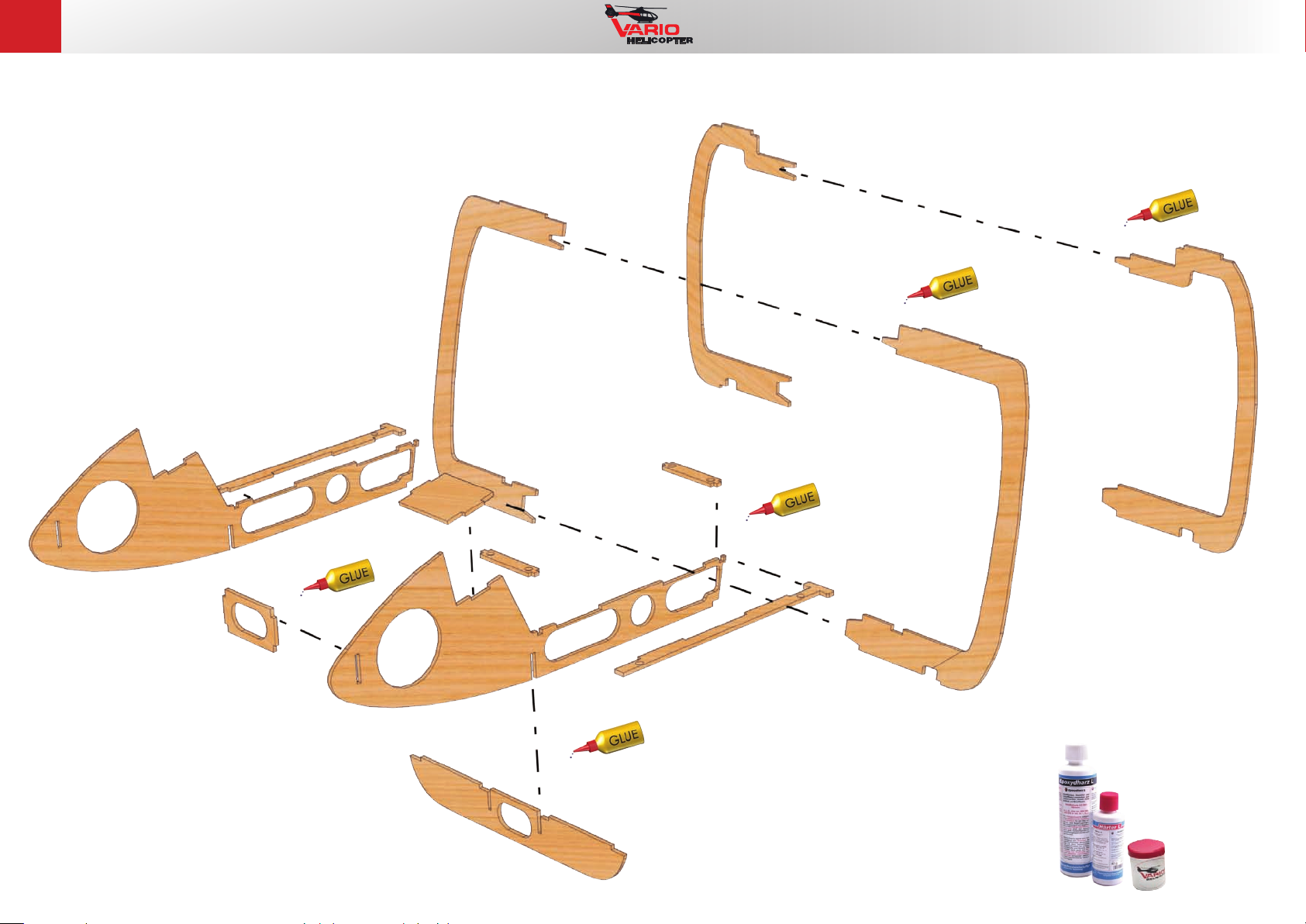

Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)

Ord.No. 623
Poxan 30, 10 g

Technische Änderungen vorbehalten / Subject to technical changes

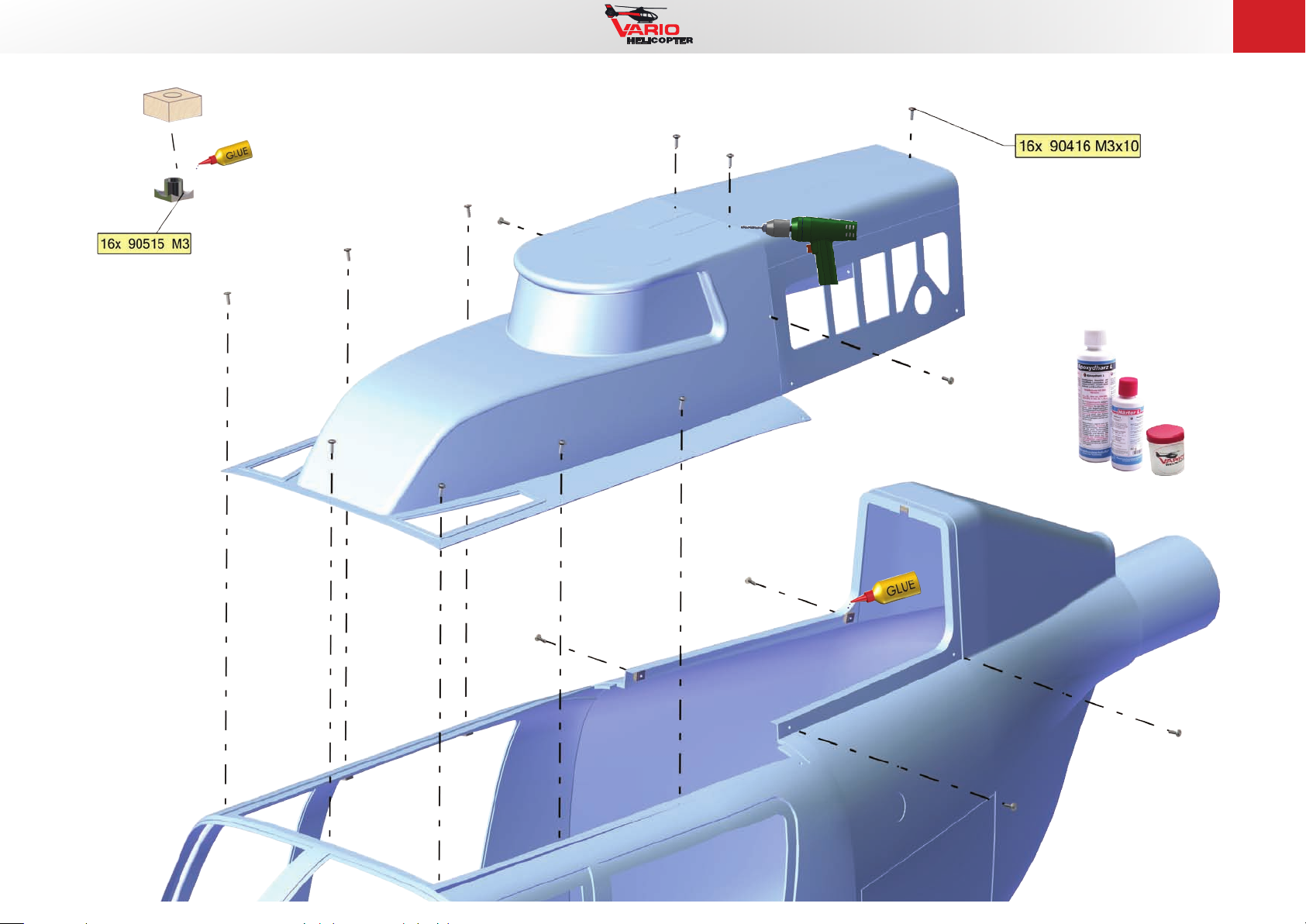

5

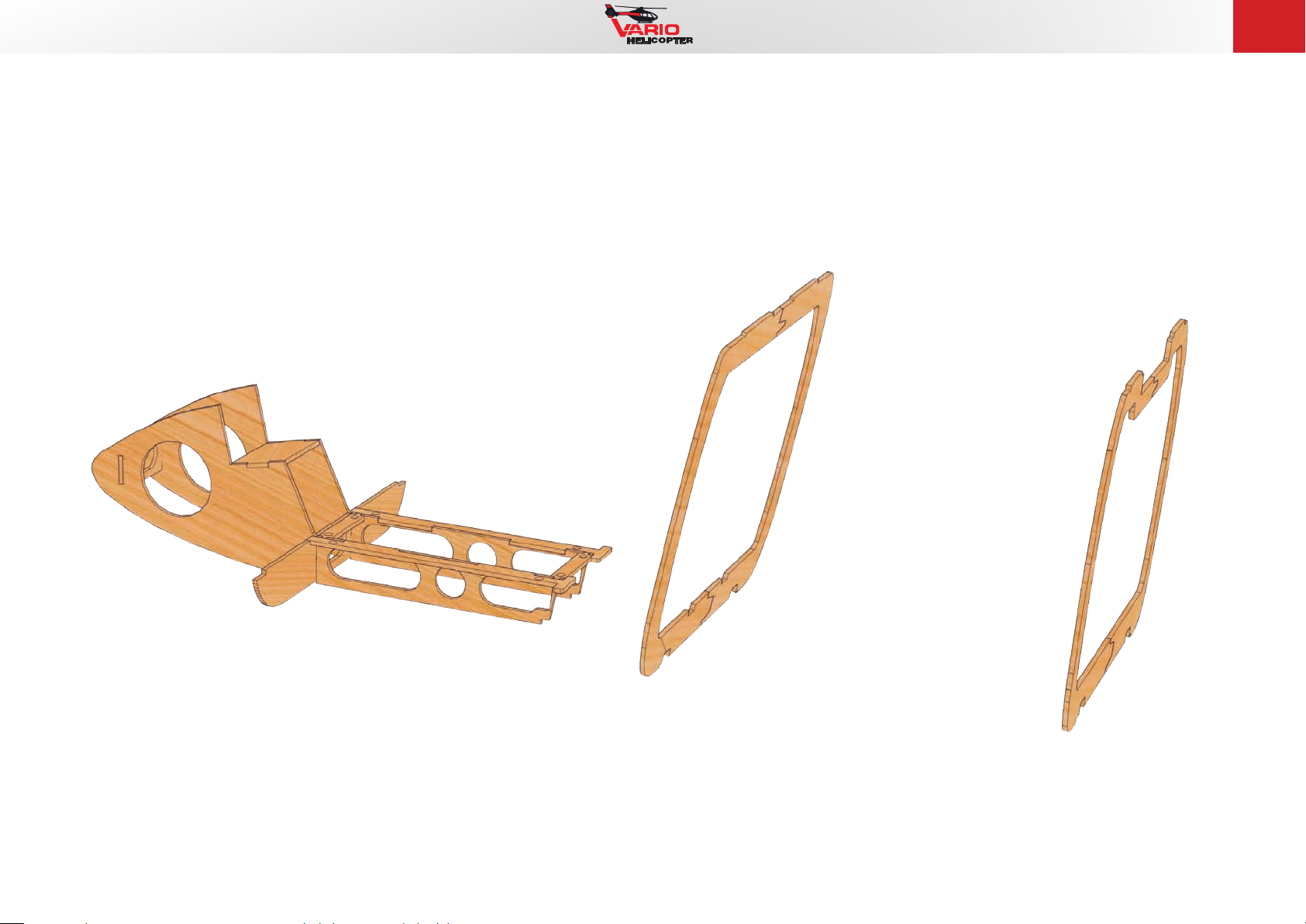

Ord.No. 1112

Technische Änderungen vorbehalten / Subject to technical changes

Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)

Ord.No. 623
Poxan 30, 10 g

29. November 2018

Ord.No. 1112

6

29. November 2018

Technische Änderungen vorbehalten / Subject to technical changes

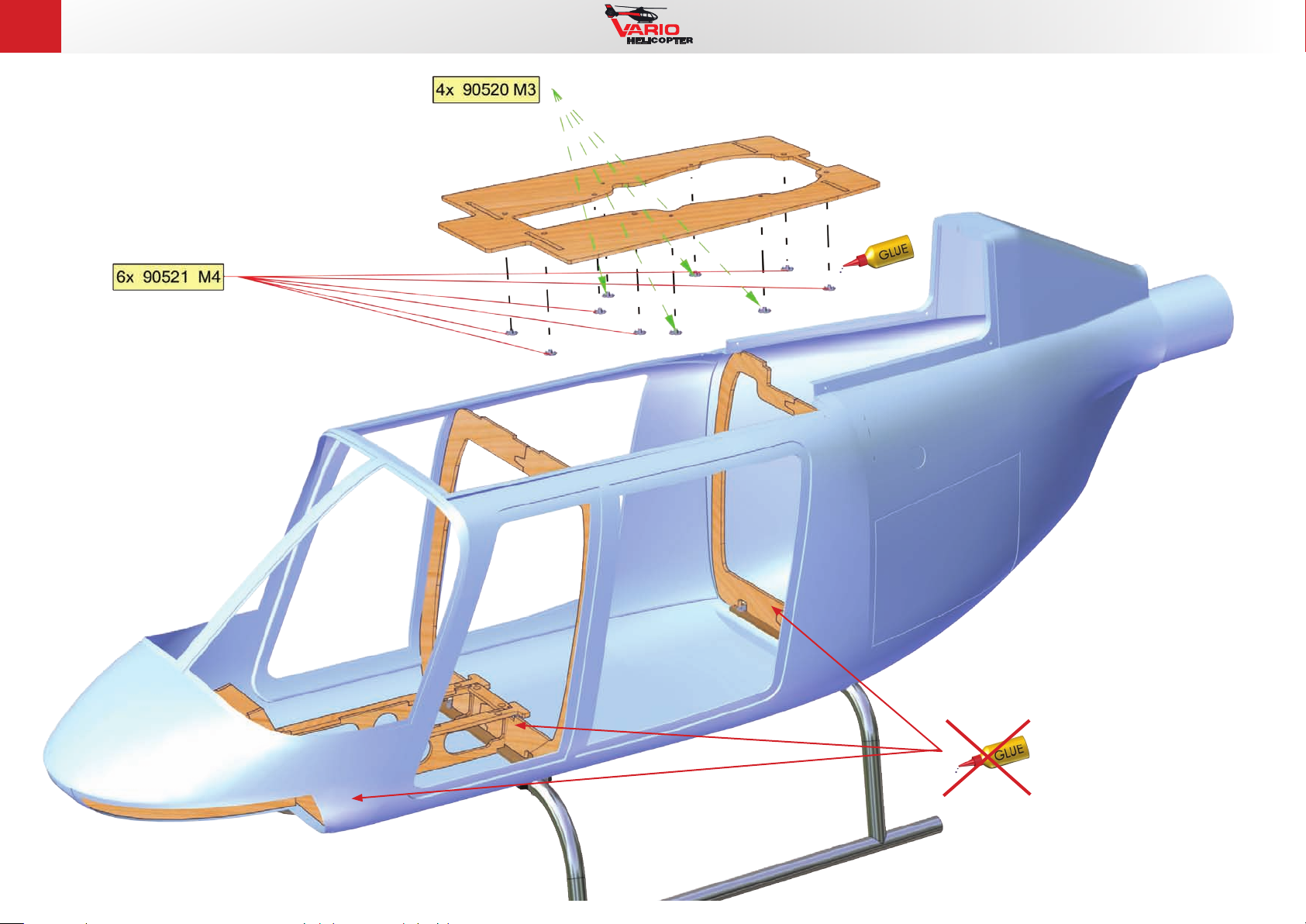

Beutel 7

7

Bag 7

Ord.No. 1112

Technische Änderungen vorbehalten / Subject to technical changes

29. November 2018

Ord.No. 1112

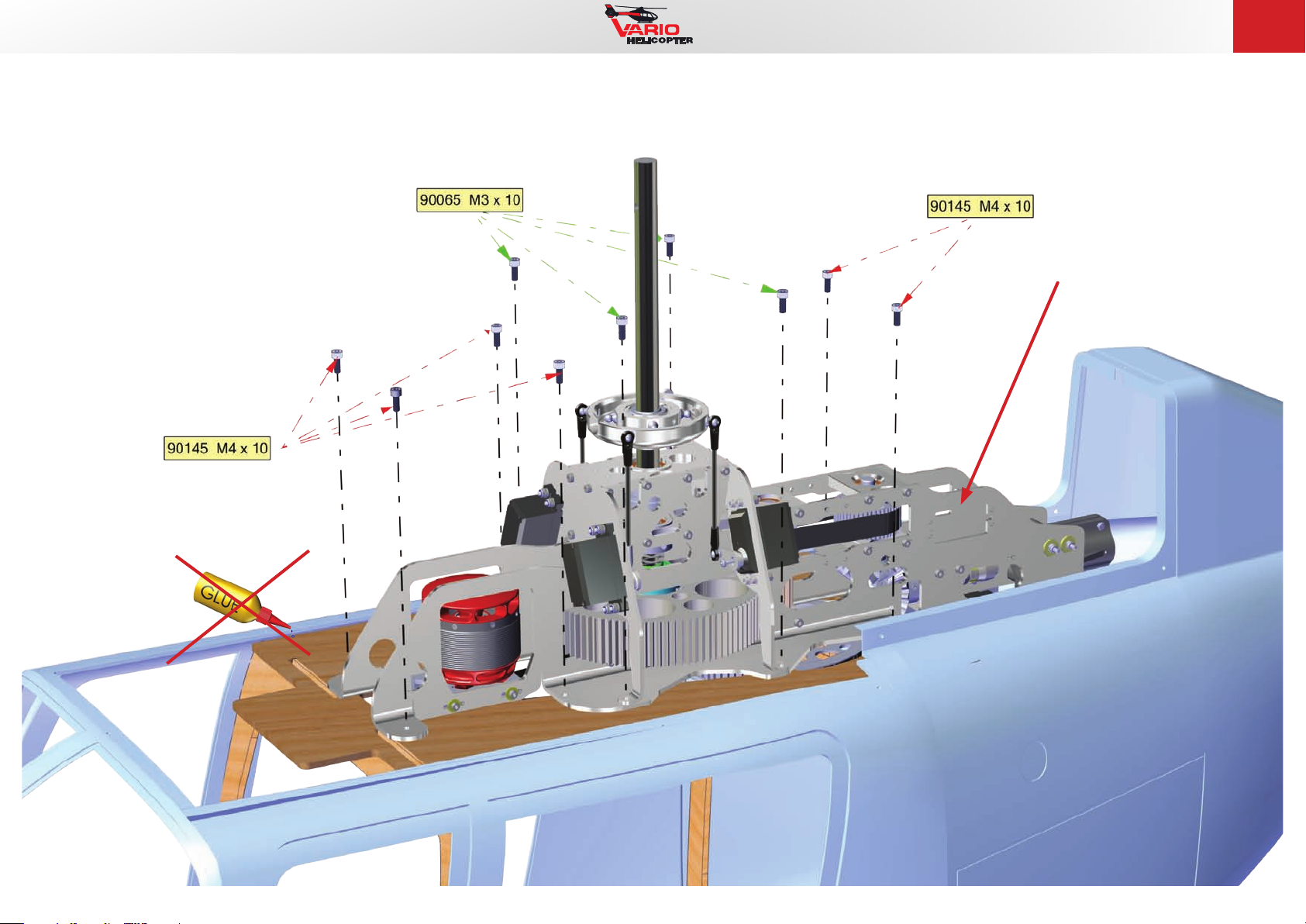

Beutel 8

Bag 8

Ord.No.1002-1200

8

29. November 2018

Technische Änderungen vorbehalten / Subject to technical changes

9

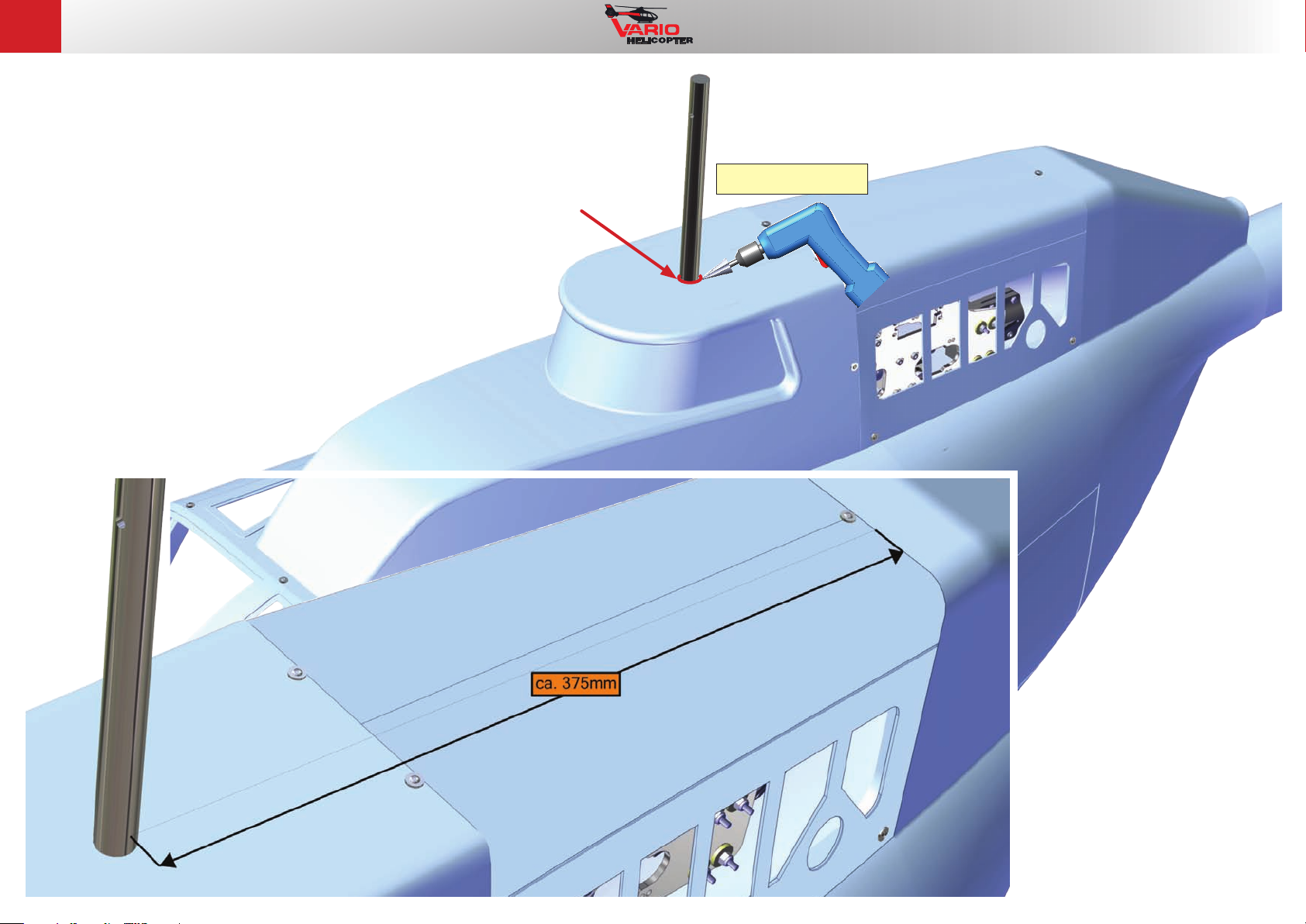

Ord.No. 11/64 Lochfräser
Ord.No. 11/64 Hole cuer

Ø 15-16mm

Ord.No. 1112

Technische Änderungen vorbehalten / Subject to technical changes

29. November 2018

Ord.No. 1112

Beutel 10

Bag 10

Ord.No. 11/89 Spiralbohrer 4mm
Ord.No. 11/89 Twist drill 4.0 mm

10

29. November 2018

Ord.No. 11/89 Spiralbohrer 4mm
Ord.No. 11/89 Twist drill 4.0 mm

Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)

Ord.No. 623
Poxan 30, 10 g

Technische Änderungen vorbehalten / Subject to technical changes

11

112/13

Ord.No. 1112

Technische Änderungen vorbehalten / Subject to technical changes

29. November 2018

Ord.No. 1112

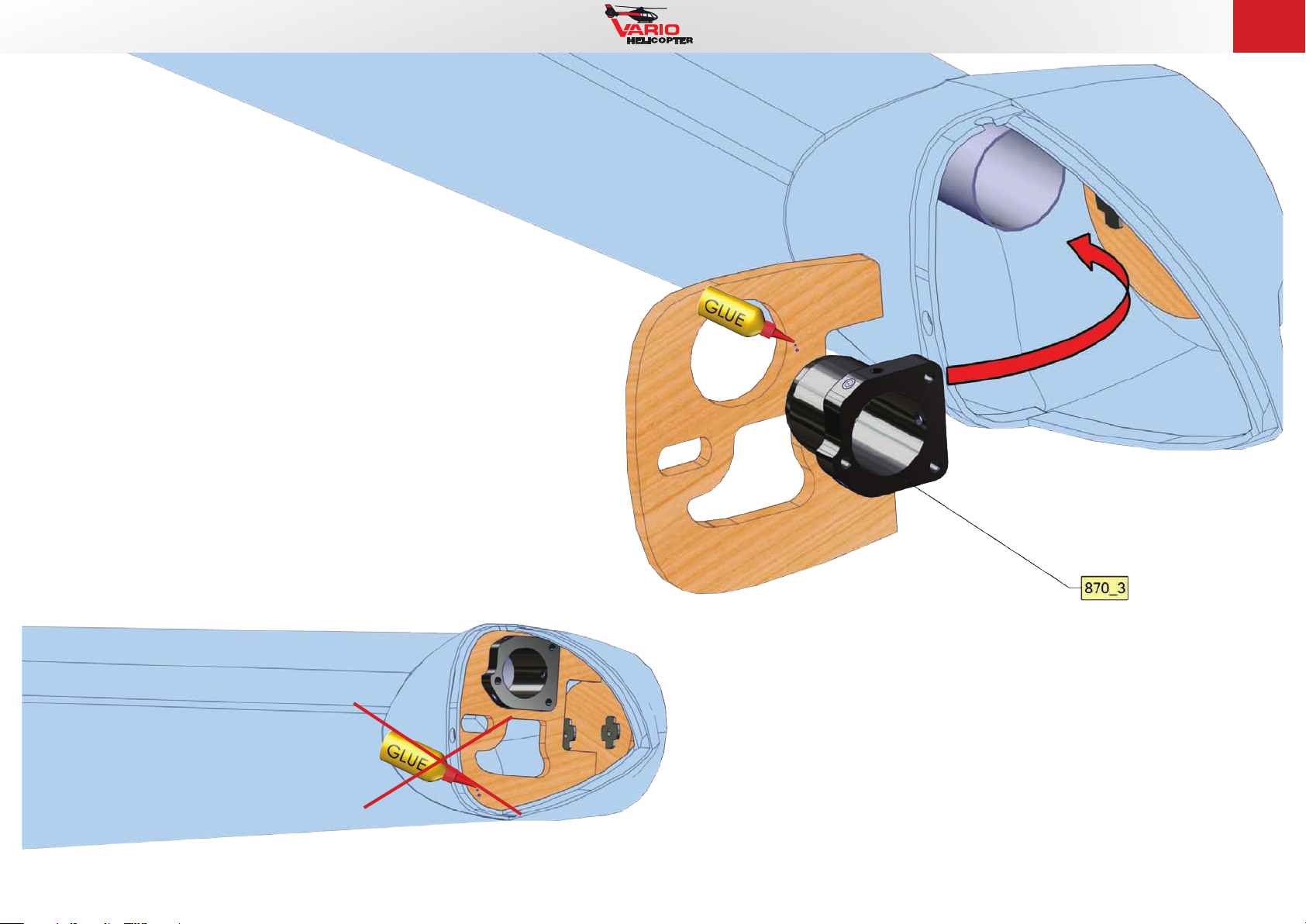

Beutel 12

Bag 12

12

29. November 2018

Technische Änderungen vorbehalten / Subject to technical changes

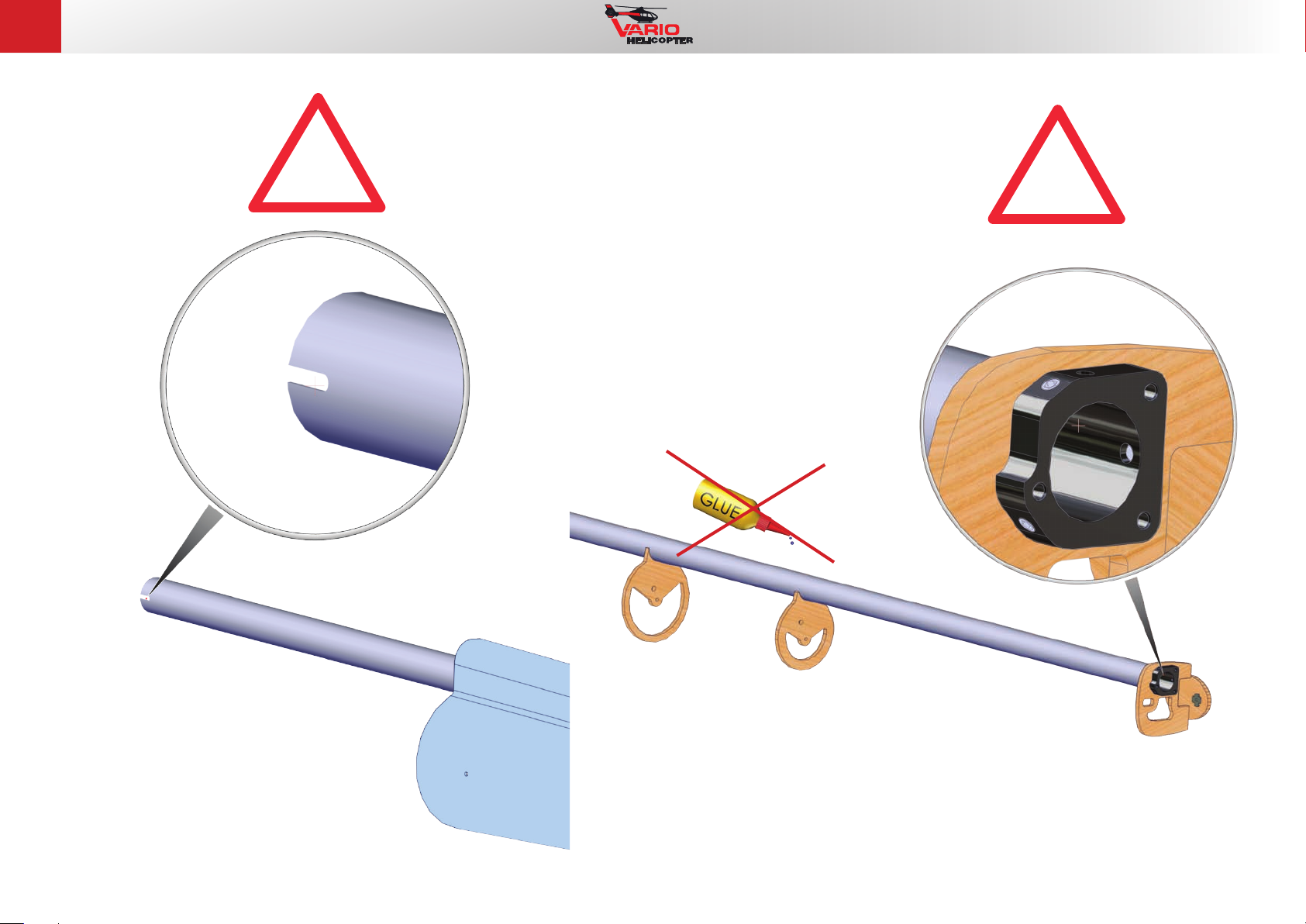

13

Ord.No. 1112

!

!

Technische Änderungen vorbehalten / Subject to technical changes

29. November 2018

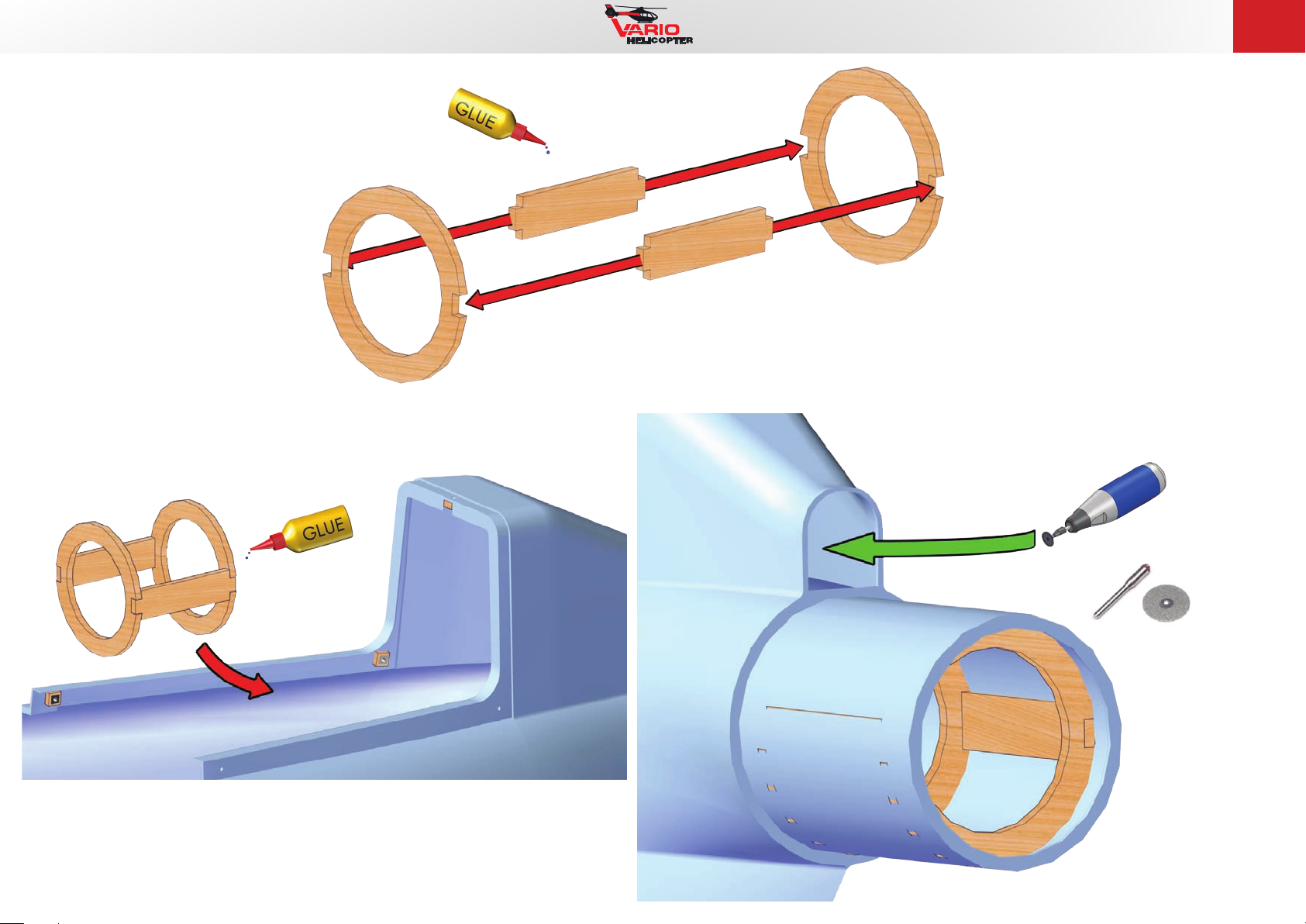

Ord.No. 1112

14

29. November 2018

Ord.No. 11/29
Widia-Trennscheibe
inkl. Aufspanndorn

Ord.No: 11/29

Widia disc cuer

Technische Änderungen vorbehalten / Subject to technical changes

15

Beutel 15

Bag 15

Ord.No. 1112

Technische Änderungen vorbehalten / Subject to technical changes

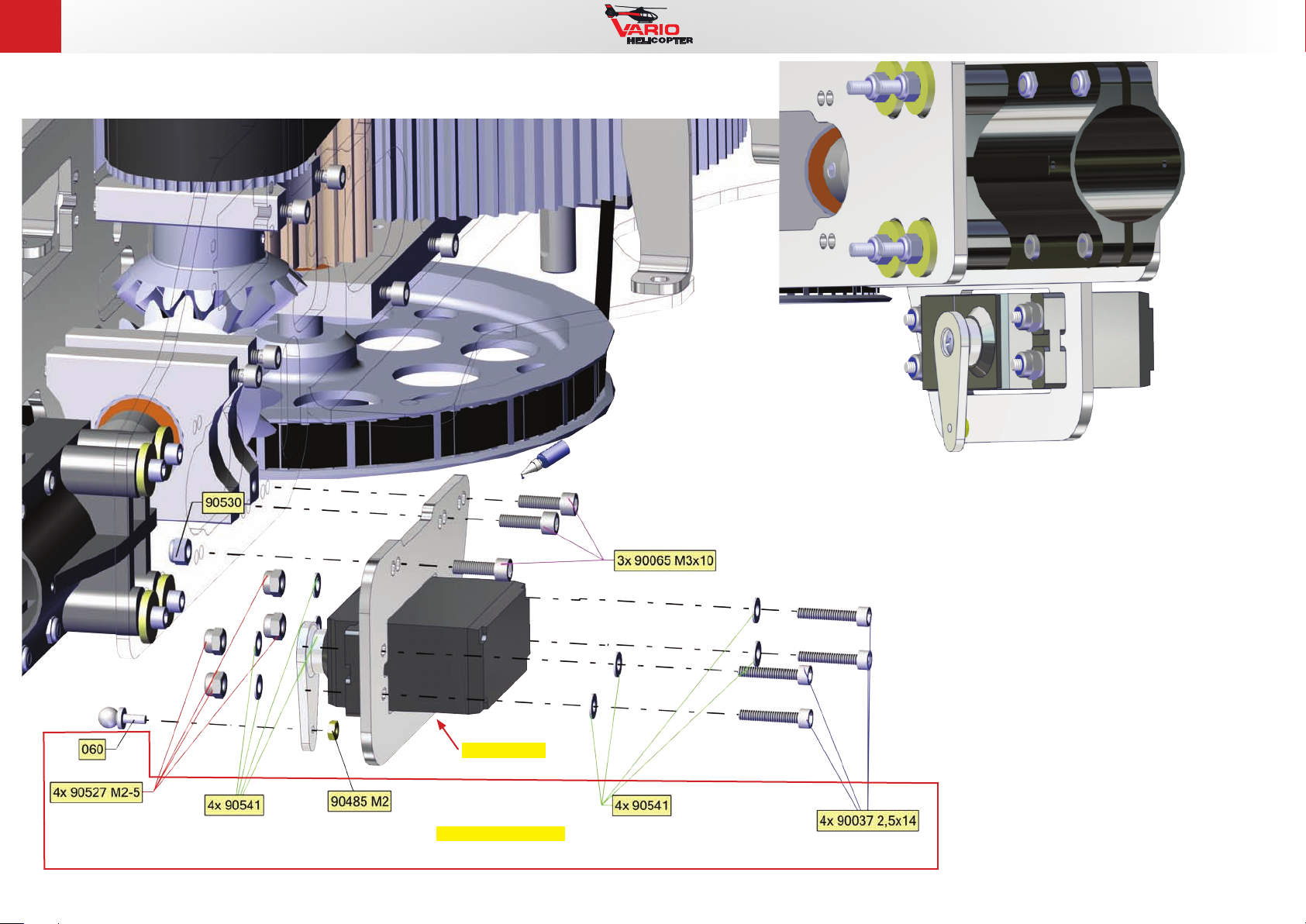

Ord.No. 5157

in Ord.No. 1002-1200

29. November 2018

Ord.No. 1112

Beutel 16

Bag 16

16

29. November 2018

Technische Änderungen vorbehalten / Subject to technical changes

17

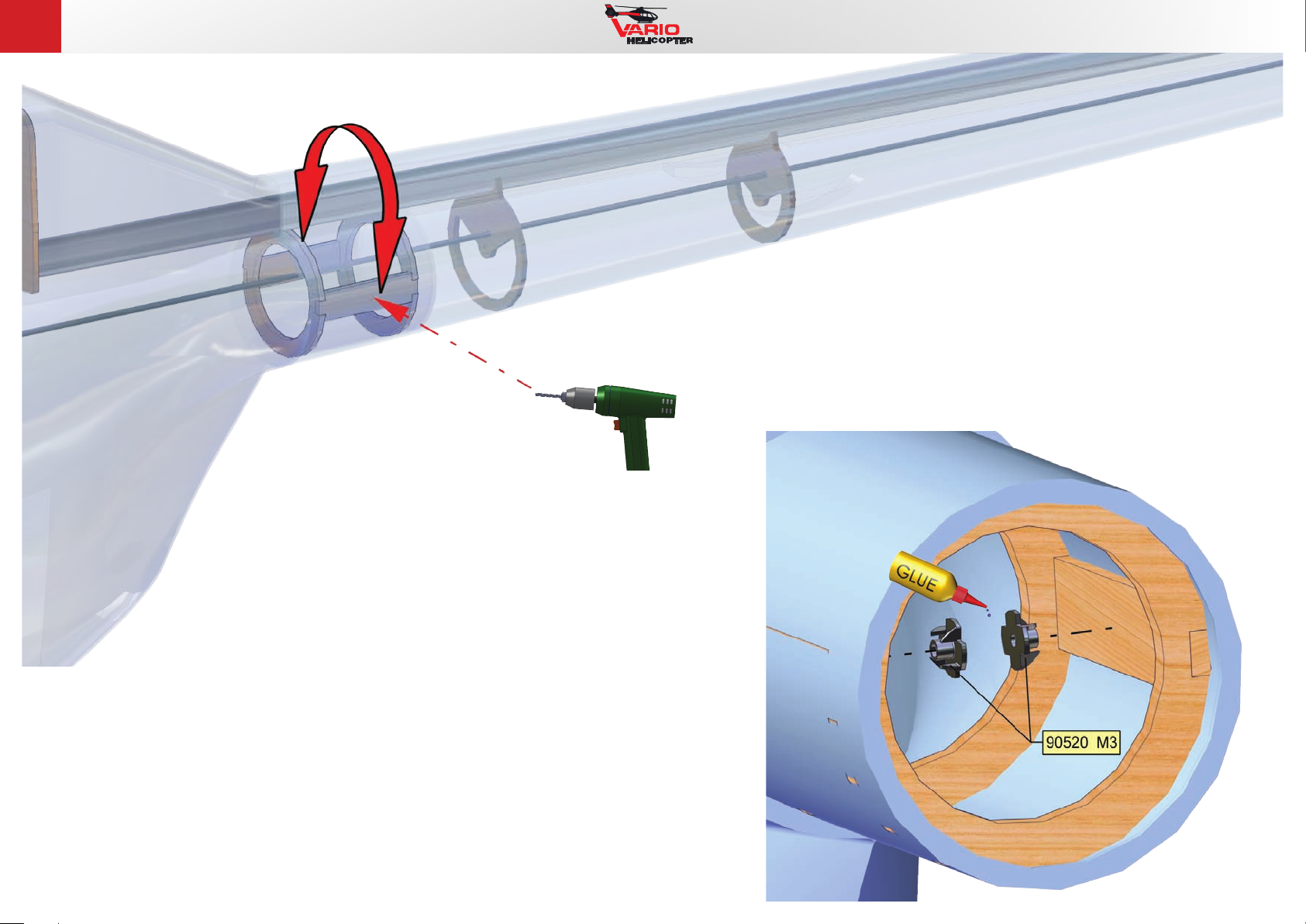

Beutel 17

Bag 17

Ord.No. 1112

Ord.No. 11/98 Spiralbohrer 3mm
Ord.No. 11/98 Twist drill 3.0 mm

Technische Änderungen vorbehalten / Subject to technical changes

29. November 2018

Ord.No. 1112

Beutel 18

Bag 18

18

29. November 2018

Technische Änderungen vorbehalten / Subject to technical changes

19

Beutel 19

Bag 19

Ord.No. 1112

Ord.No. 11/89 Spiralbohrer 4mm
Ord.No. 11/89 Twist drill 4.0 mm

Ord.No. 11/89 Spiralbohrer 4mm
Ord.No. 11/89 Twist drill 4.0 mm

Technische Änderungen vorbehalten / Subject to technical changes

29. November 2018

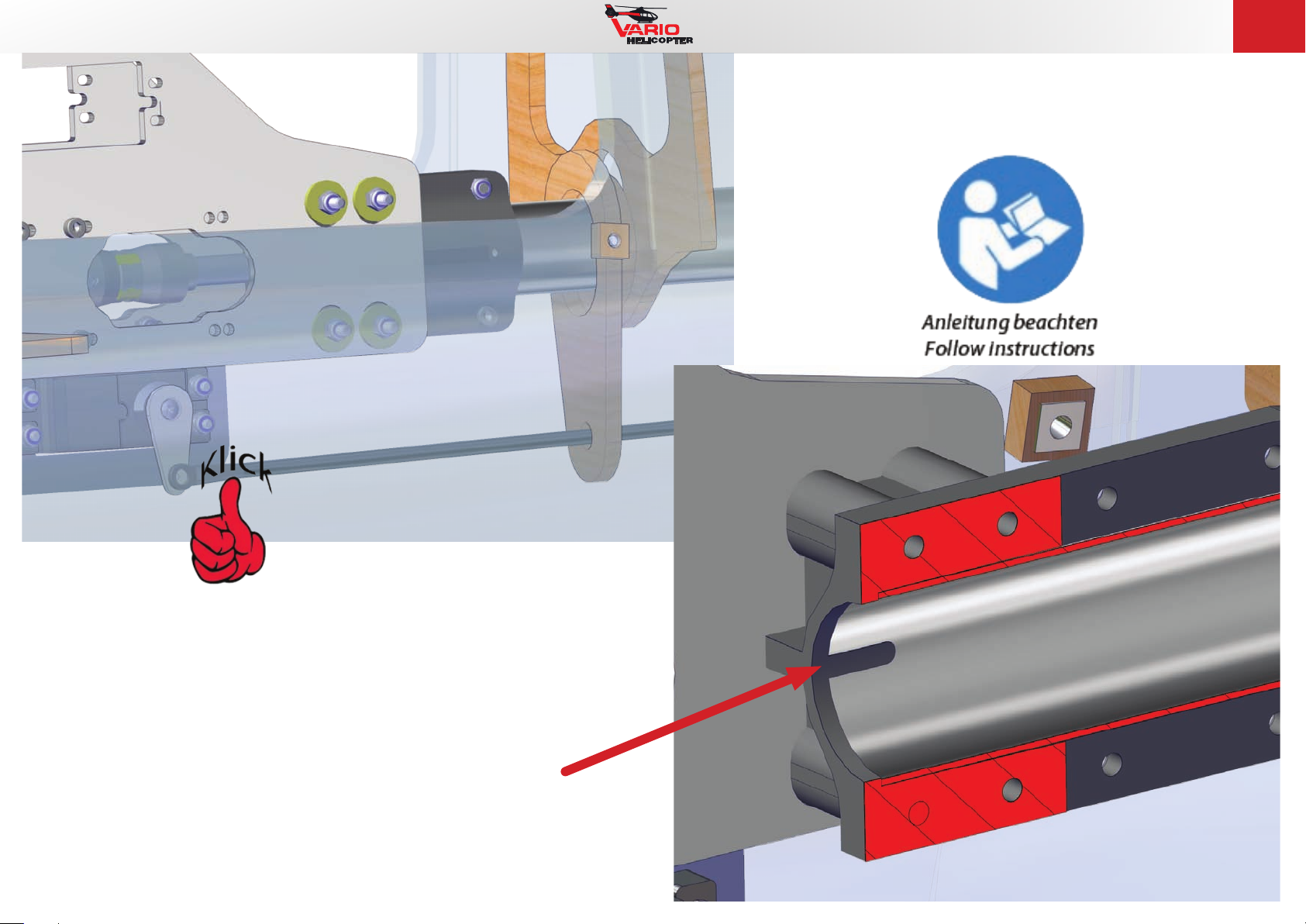

Ord.No. 1112

20

29. November 2018

Technische Änderungen vorbehalten / Subject to technical changes

21

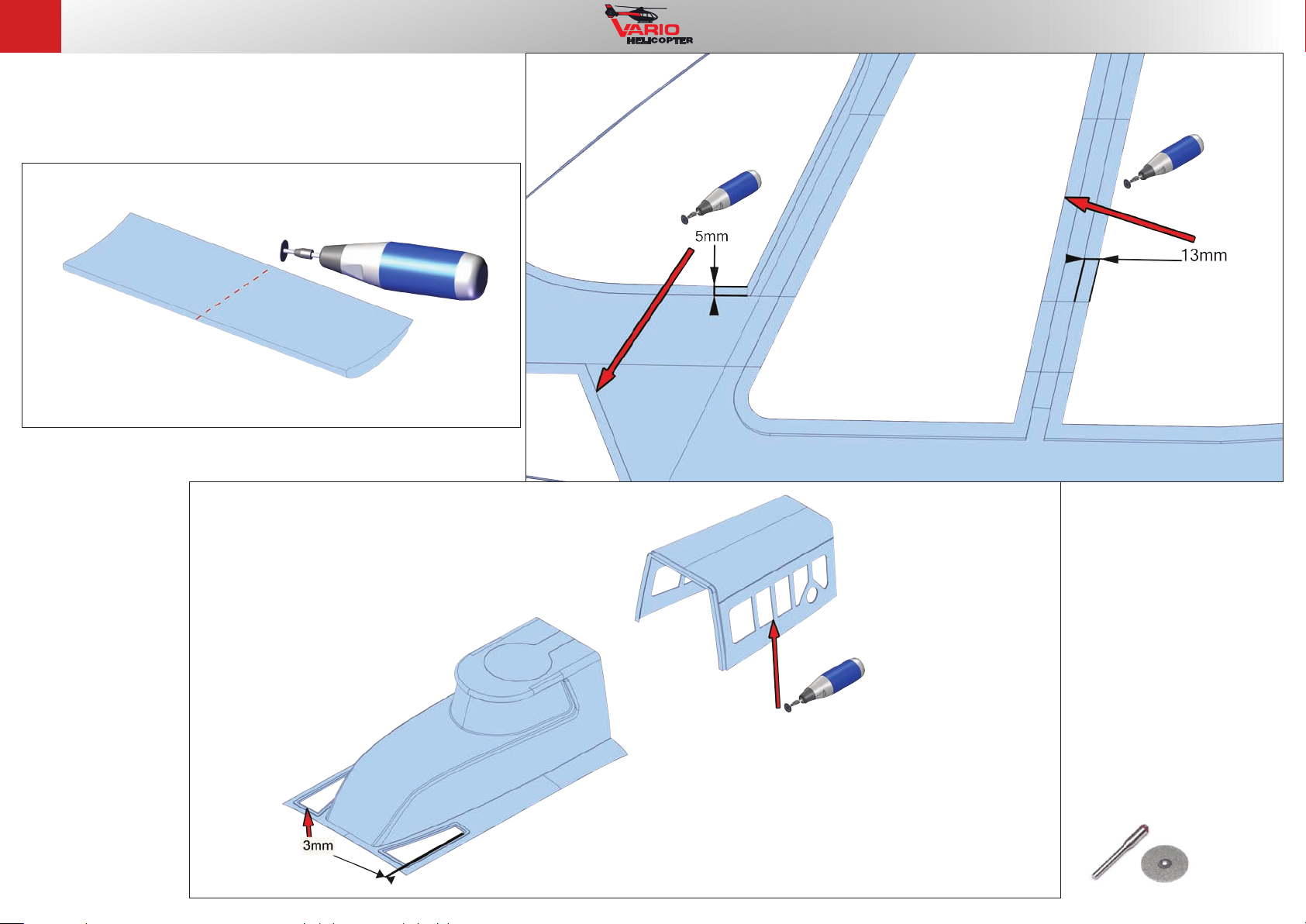

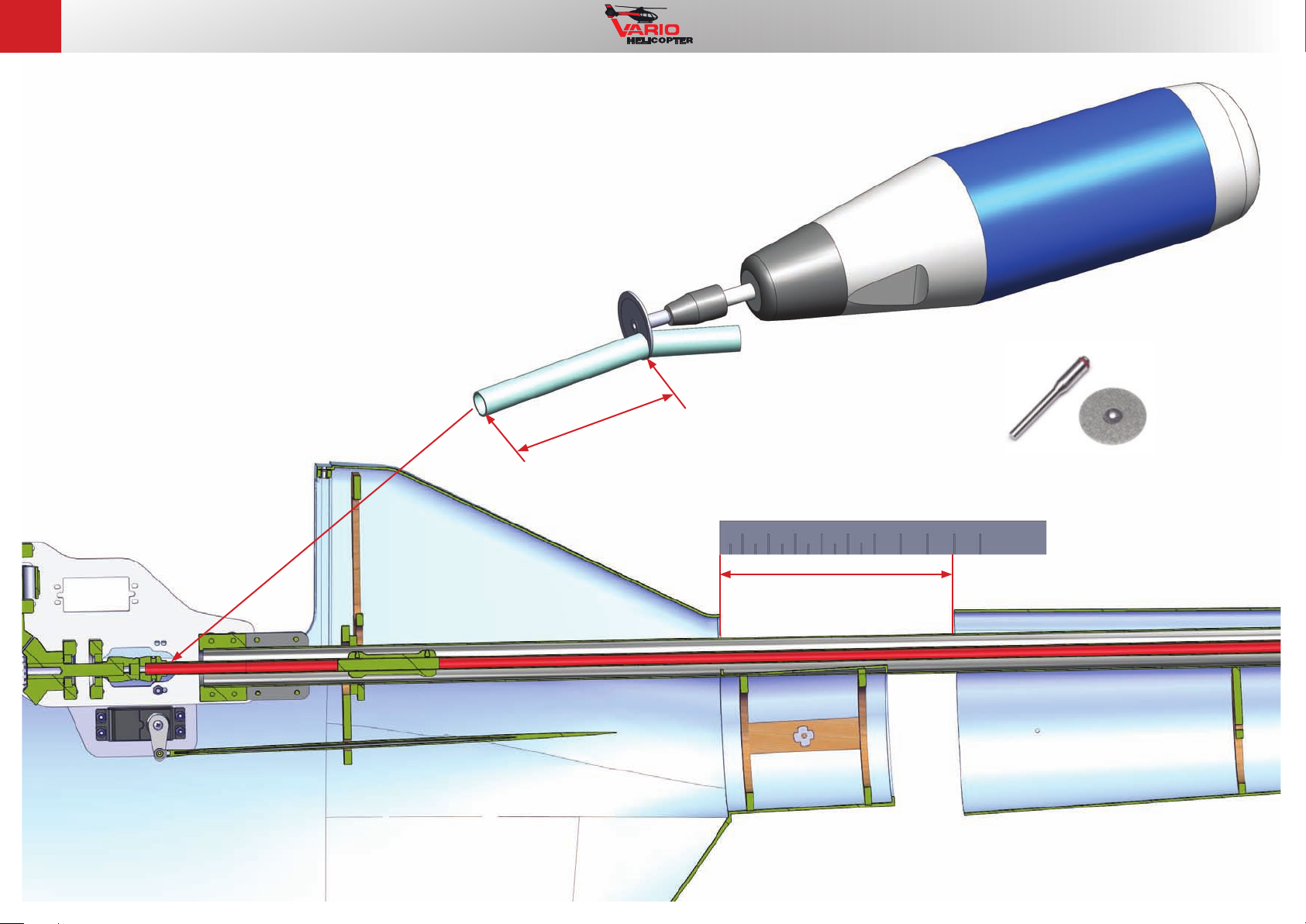

X- mm cut

Ord.No. 1112

Ord.No. 11/29
Widia-Trennscheibe
inkl. Aufspanndorn

Ord.No: 11/29
Widia disc cuer

Technische Änderungen vorbehalten / Subject to technical changes

X - mm

29. November 2018

Ord.No. 1112

links und rechts
le and right

Ord.No. 11/98 Spiralbohrer 3mm
Ord.No. 11/98 Twist drill 3.0 mm

Beutel 22

Bag 22

22

Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)

29. November 2018

Ord.No. 623
Poxan 30, 10 g

Ord.No. 11/97 Spiralbohrer 5mm
Ord.No. 11/97 Twist drill 5.0 mm

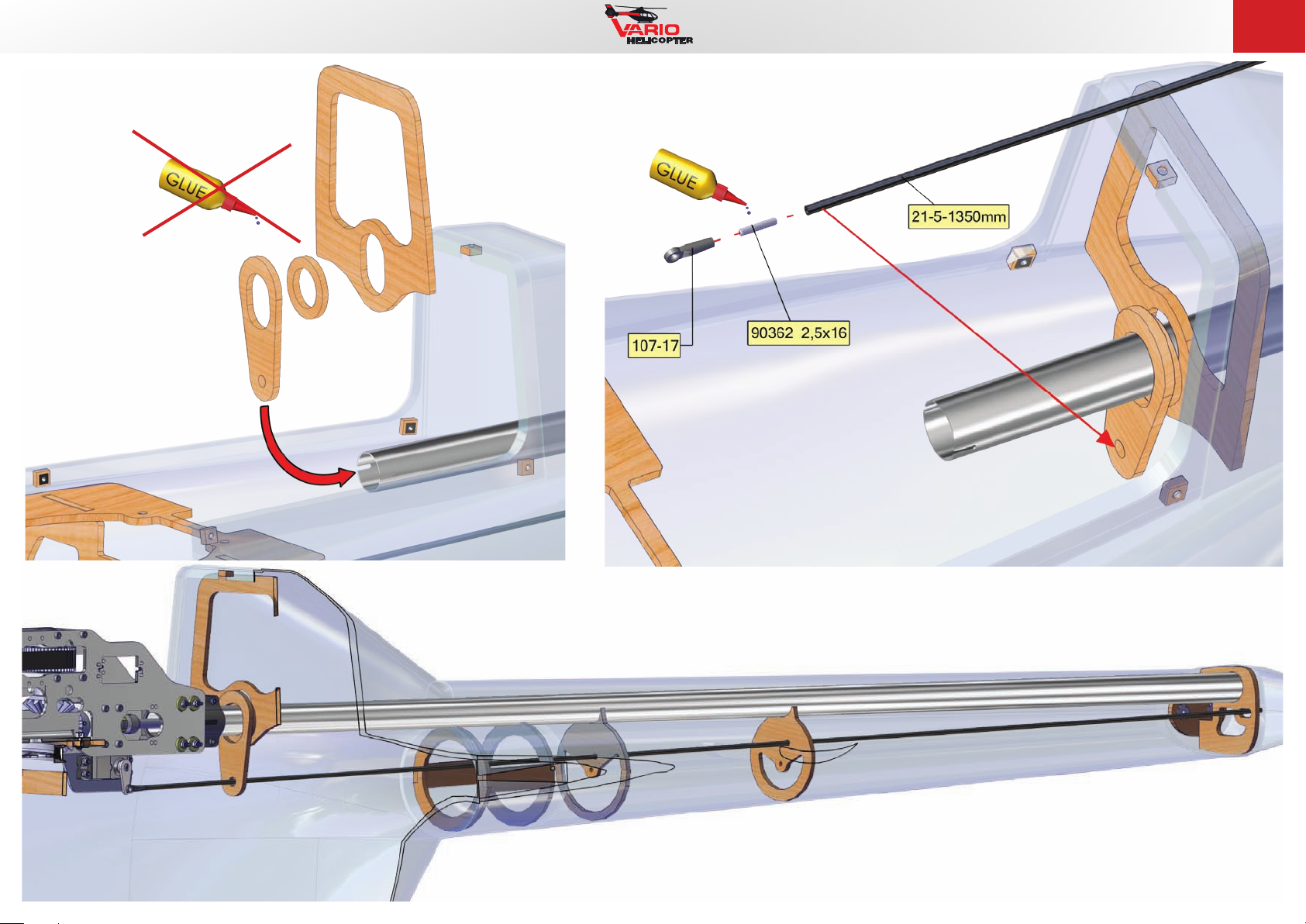

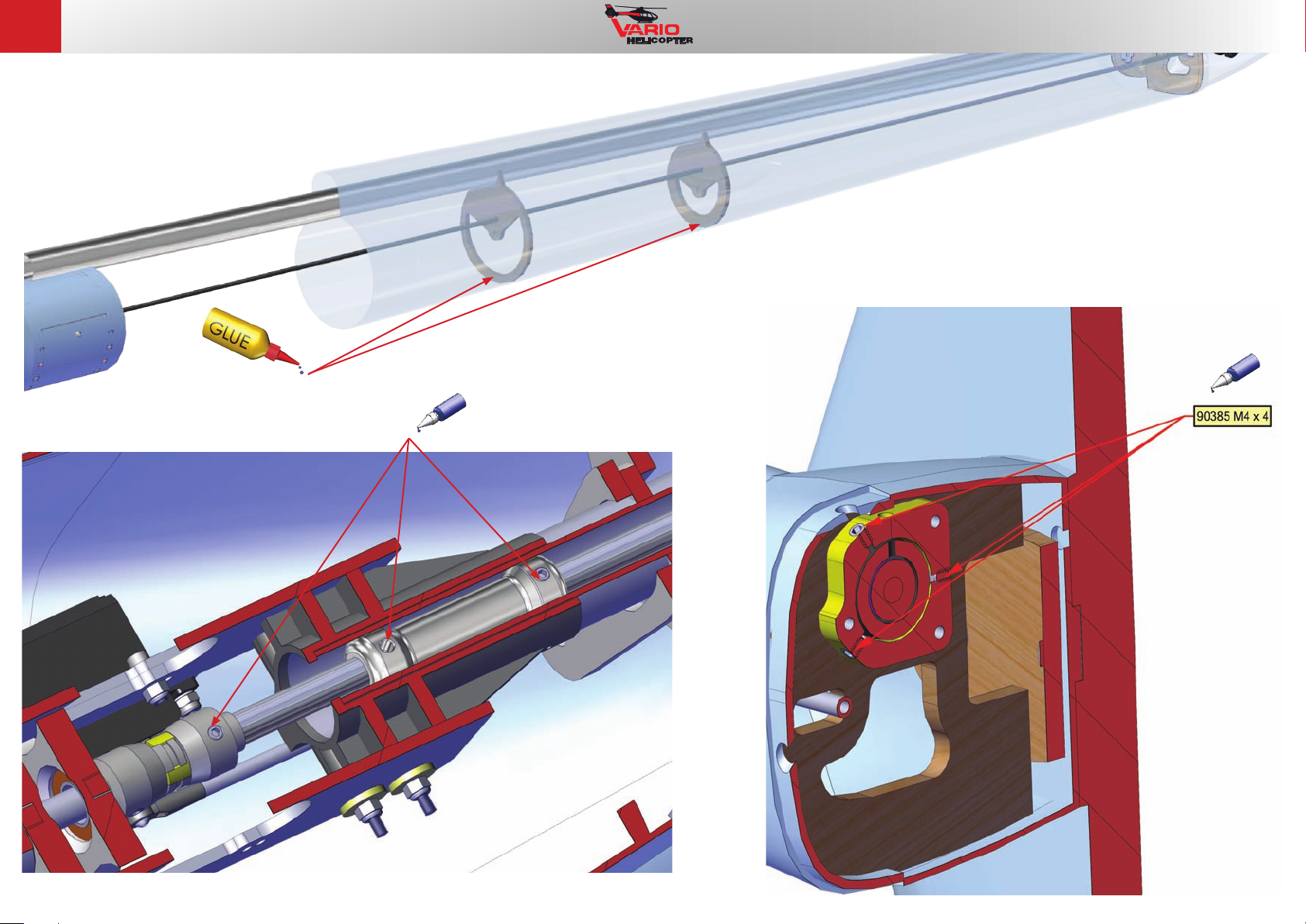

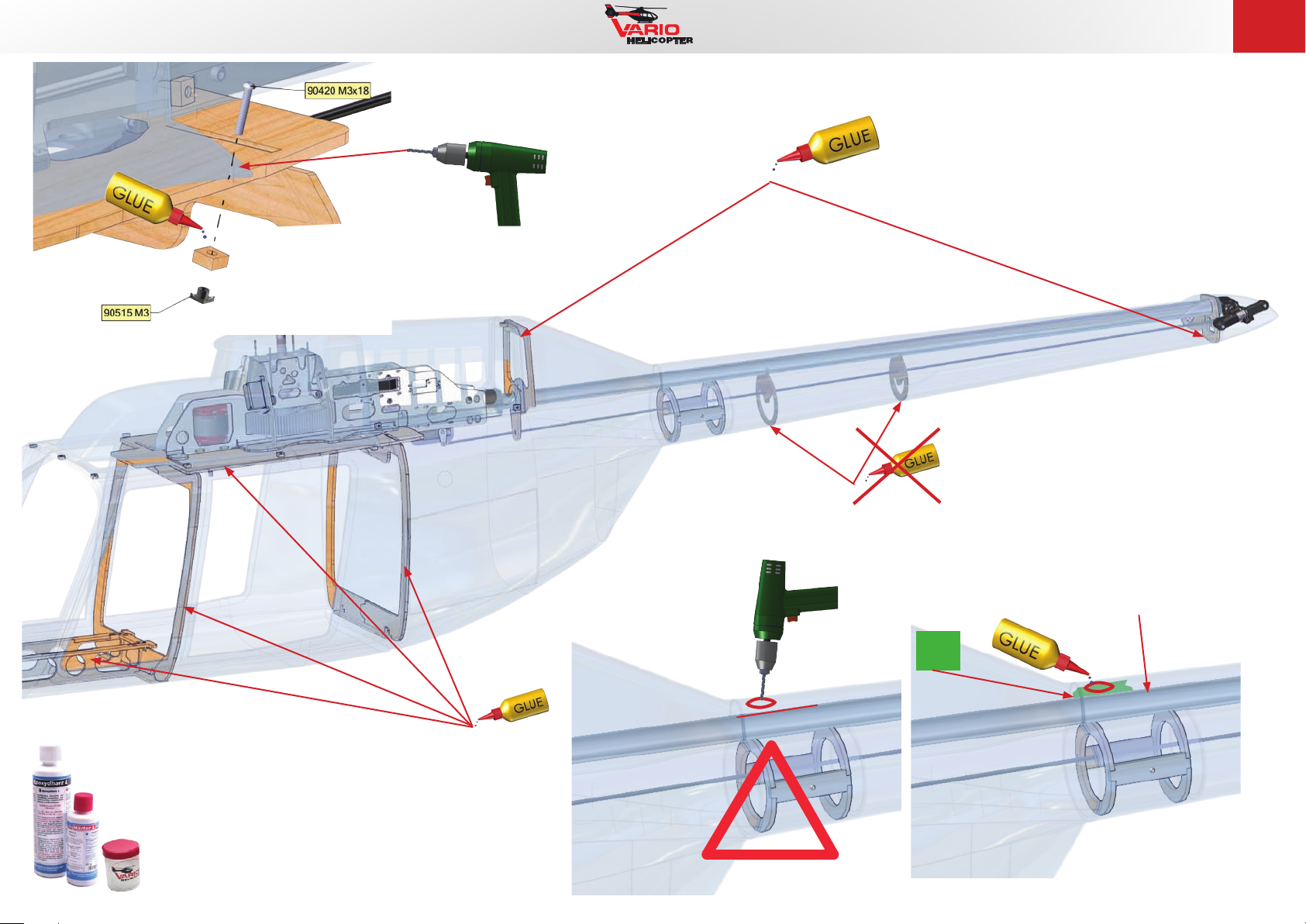

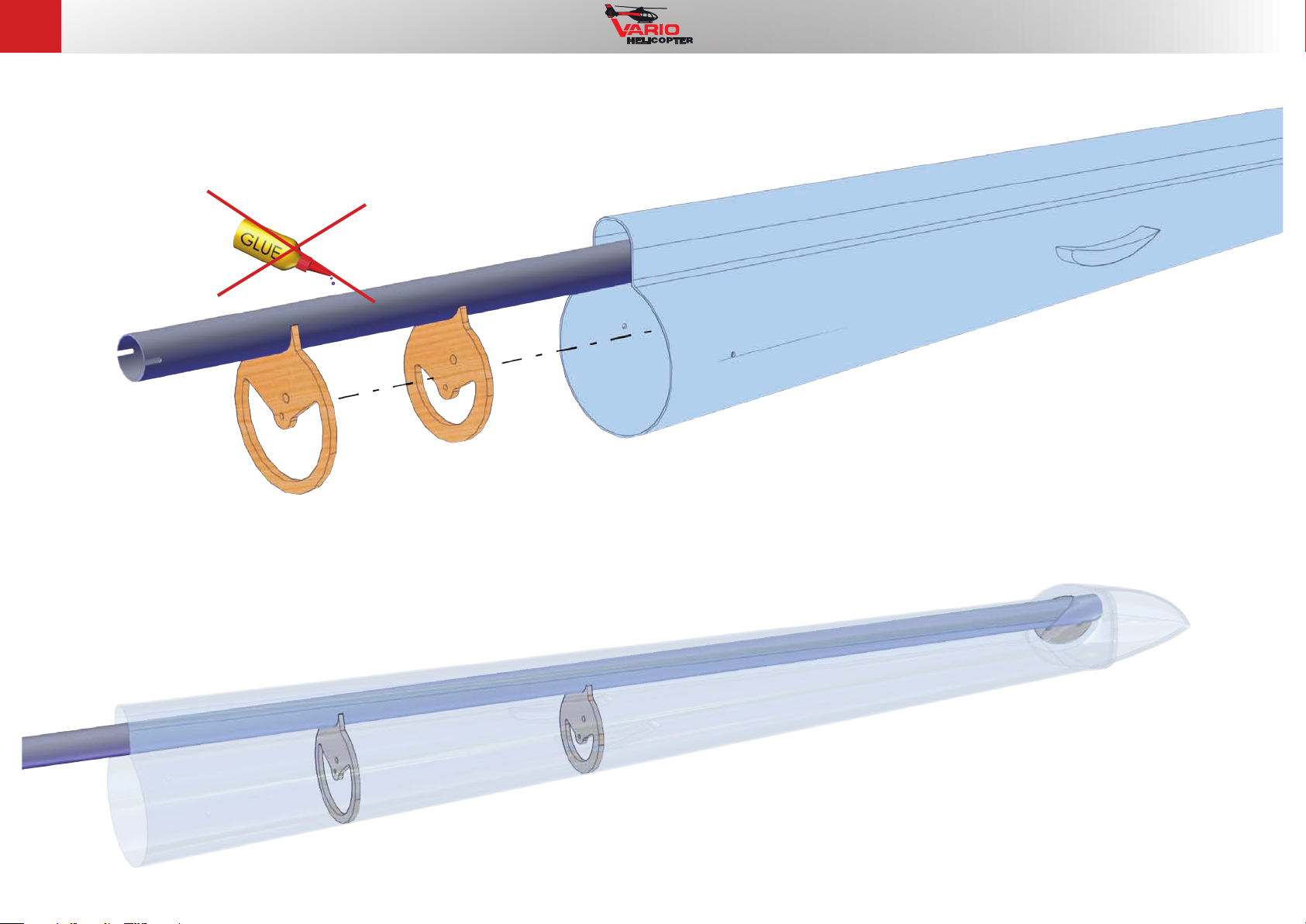

Rohr verkleben – glue tailtube

=

Stop

!

Technische Änderungen vorbehalten / Subject to technical changes

23

Ord.No. 1112

Technische Änderungen vorbehalten / Subject to technical changes

29. November 2018

Ord.No. 1112

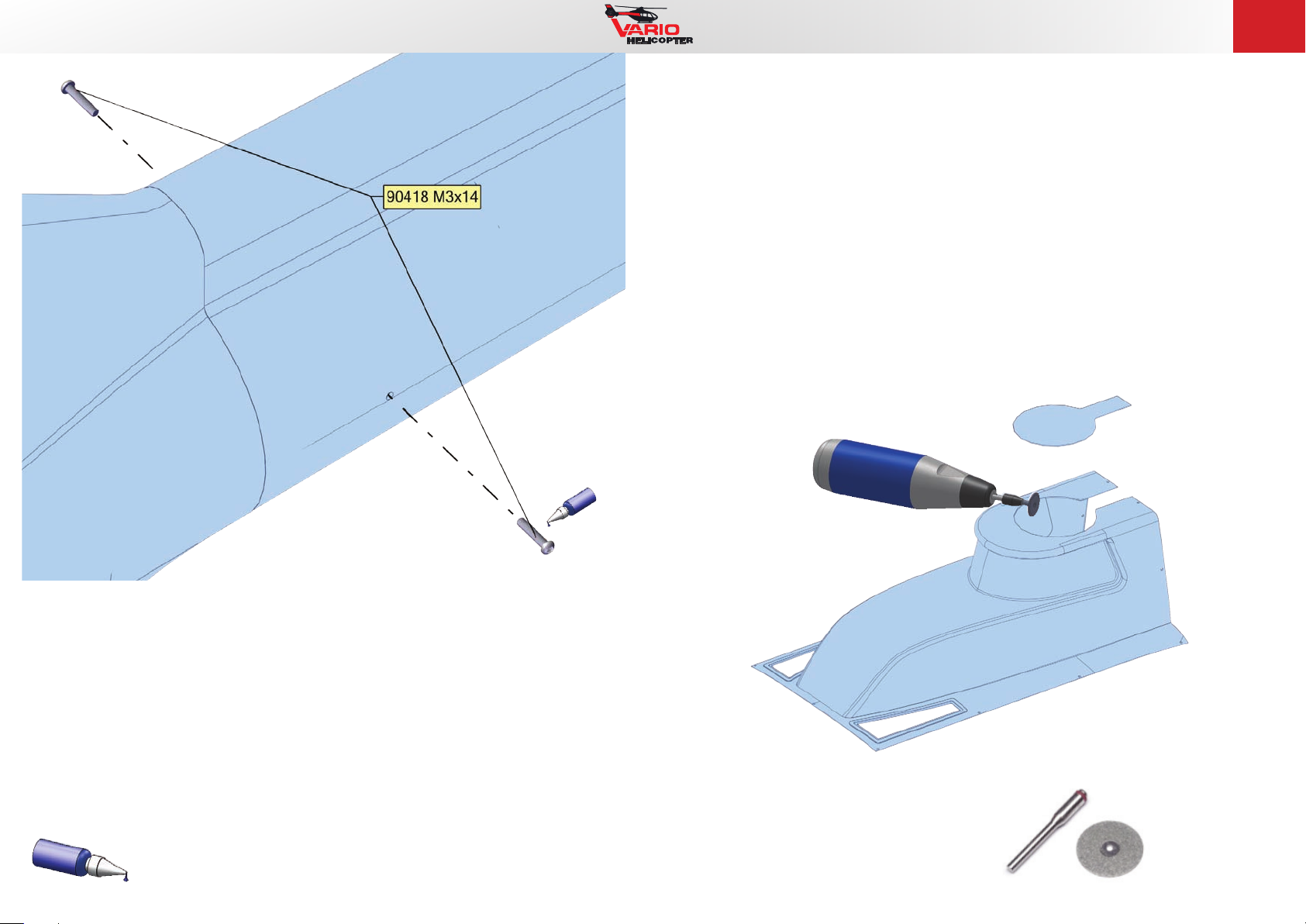

Beutel 24

Bag 24

24

29. November 2018

Ord.No.10/24
Schraubensicherung mittelfest
Thread-lock fluid medium-strength, 10ml

Ord.No. 11/29
Widia-Trennscheibe
inkl. Aufspanndorn

Ord.No: 11/29
Widia disc cuer

Technische Änderungen vorbehalten / Subject to technical changes

25

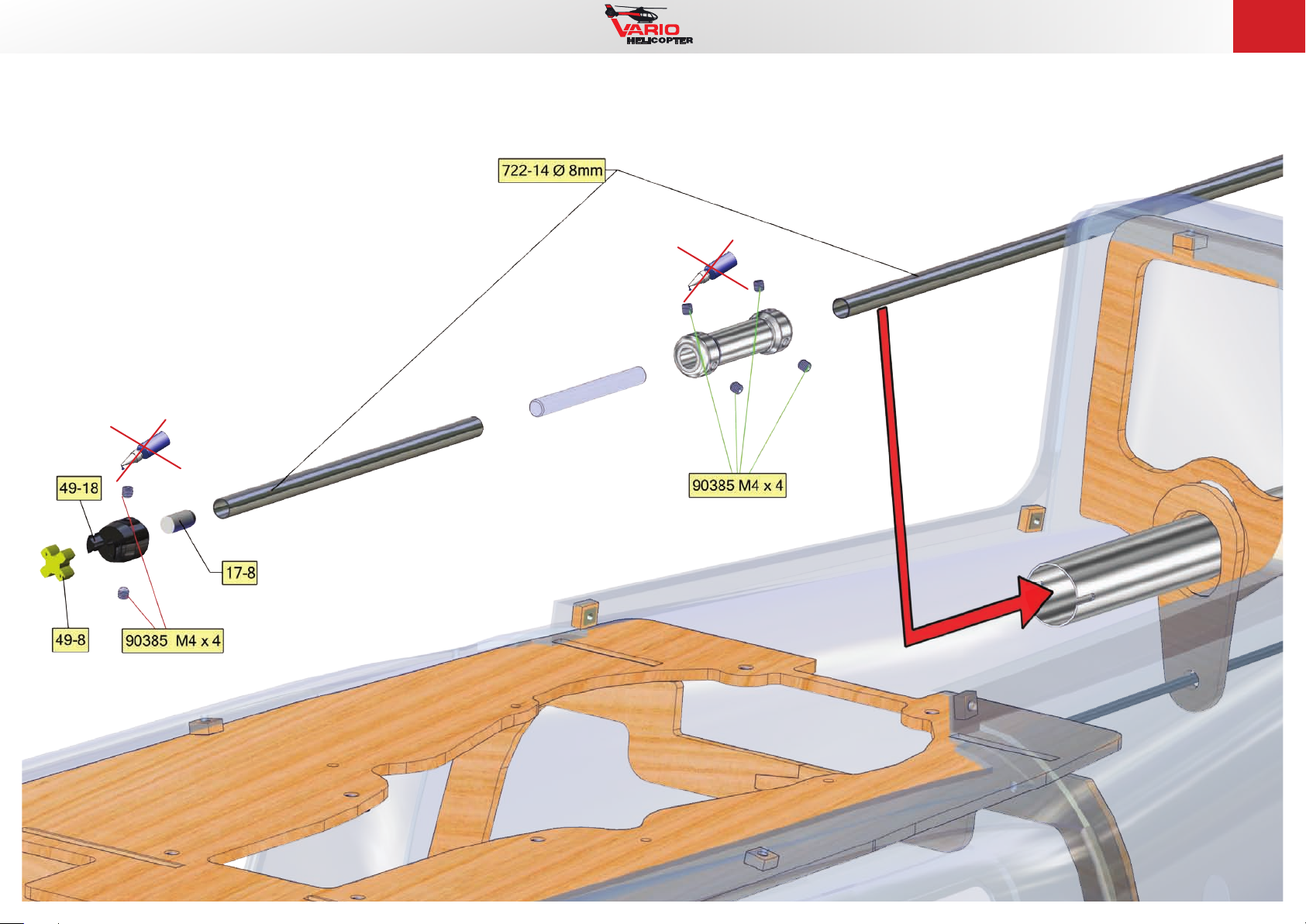

Beutel 25

Bag 25

Ord.No. 1112

Technische Änderungen vorbehalten / Subject to technical changes

Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)

Ord.No. 623
Poxan 30, 10 g

29. November 2018

Ord.No. 1112

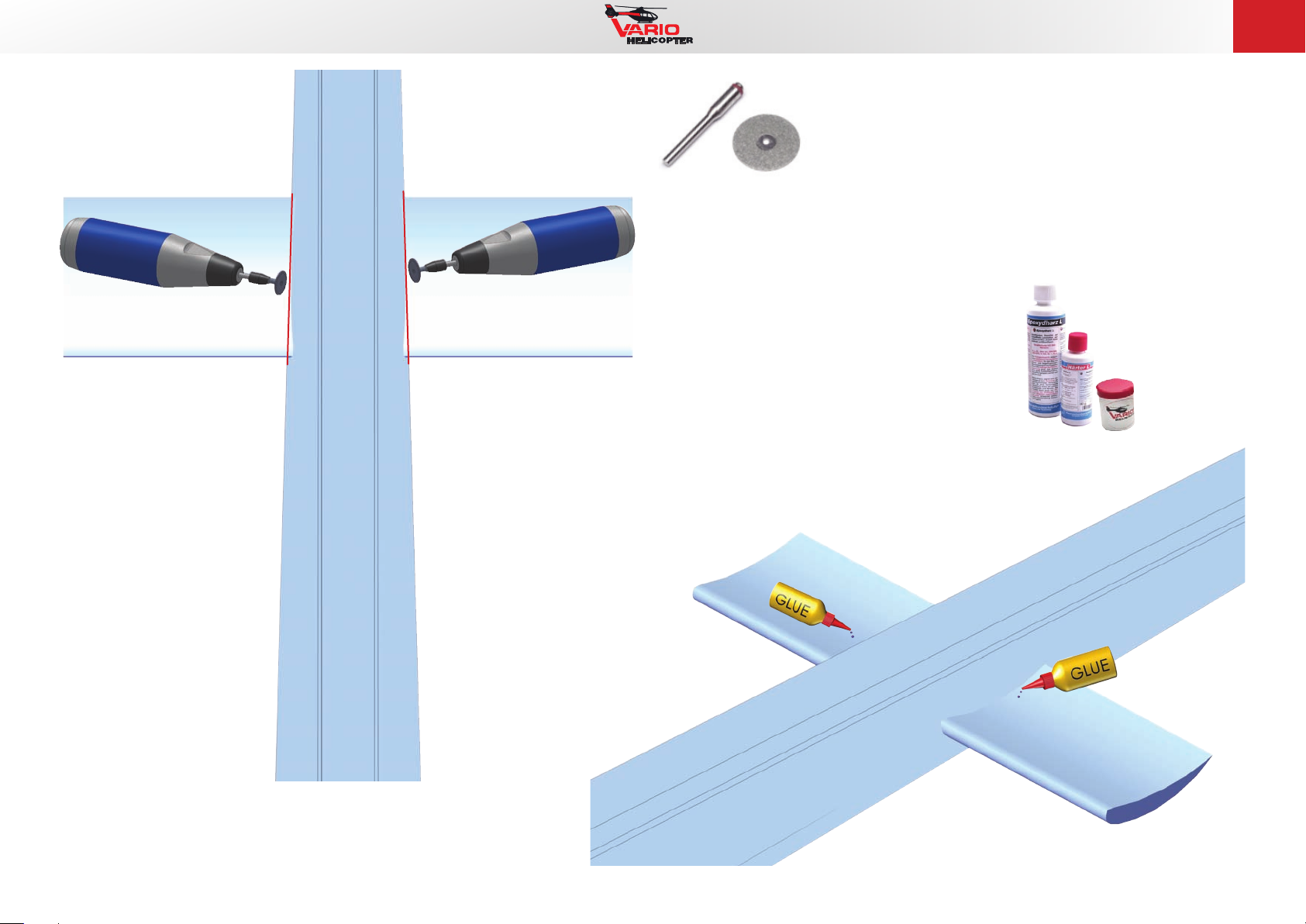

Ord.No. 11/29
Widia-Trennscheibe
inkl. Aufspanndorn

Ord.No: 11/29
Widia disc cuer

Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)

Ord.No. 623
Poxan 30, 10 g

26

29. November 2018

Technische Änderungen vorbehalten / Subject to technical changes

27

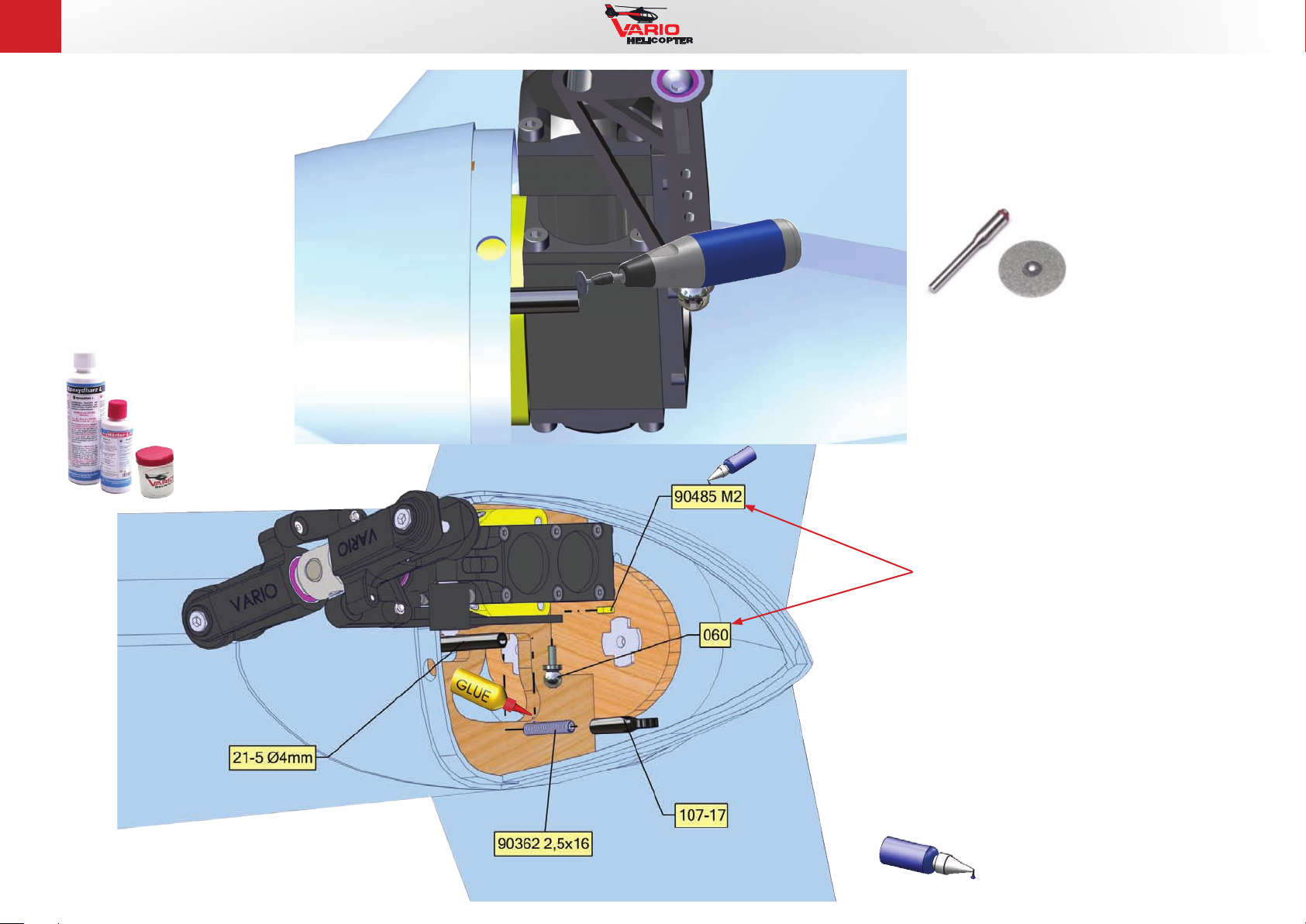

Beutel 27

Bag 27

Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)

Ord.No. 623
Poxan 30, 10 g

Ord.No. 1112

Ord.No. 11/29
Widia-Trennscheibe
inkl. Aufspanndorn

Ord.No: 11/29
Widia disc cuer

Technische Änderungen vorbehalten / Subject to technical changes

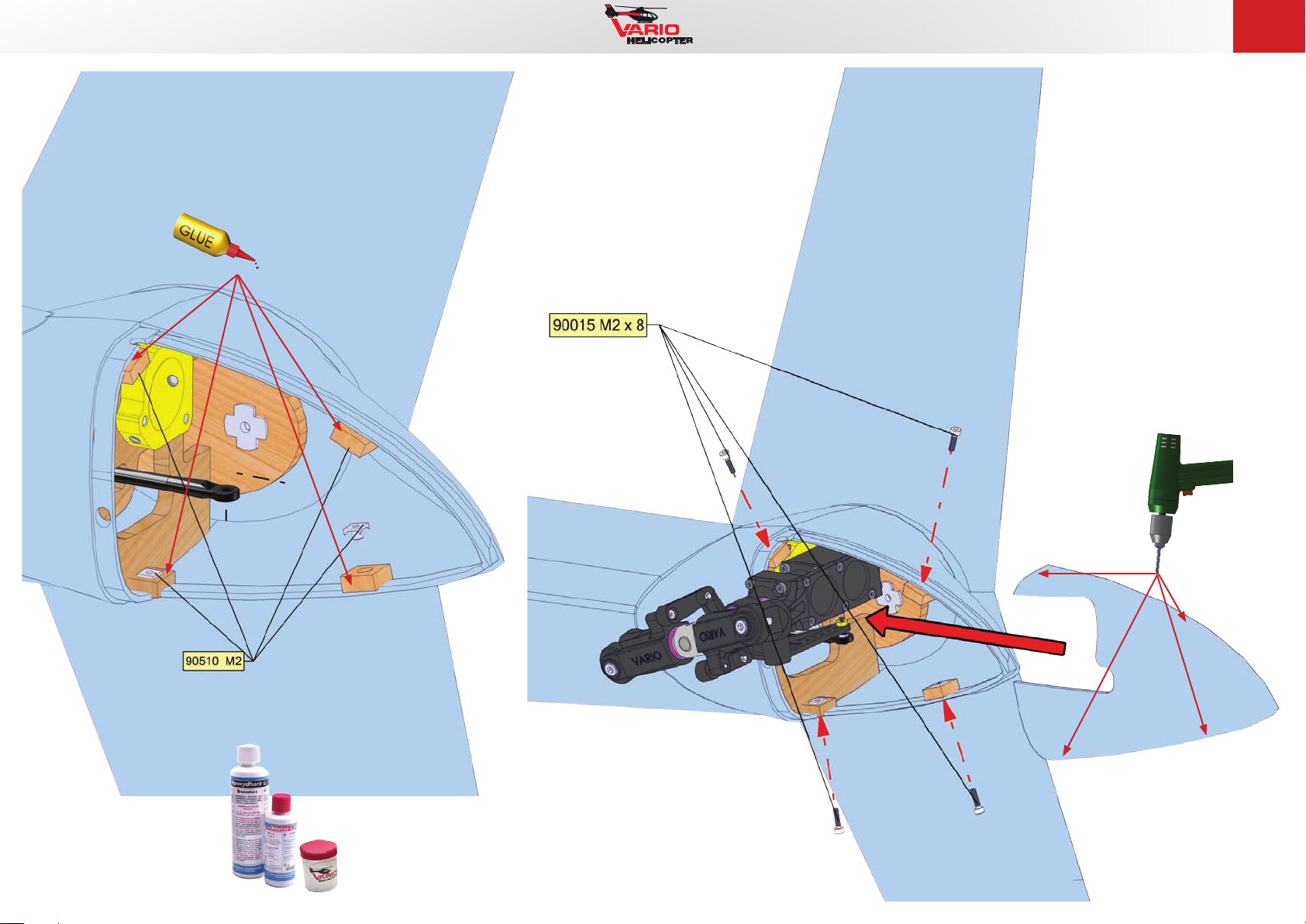

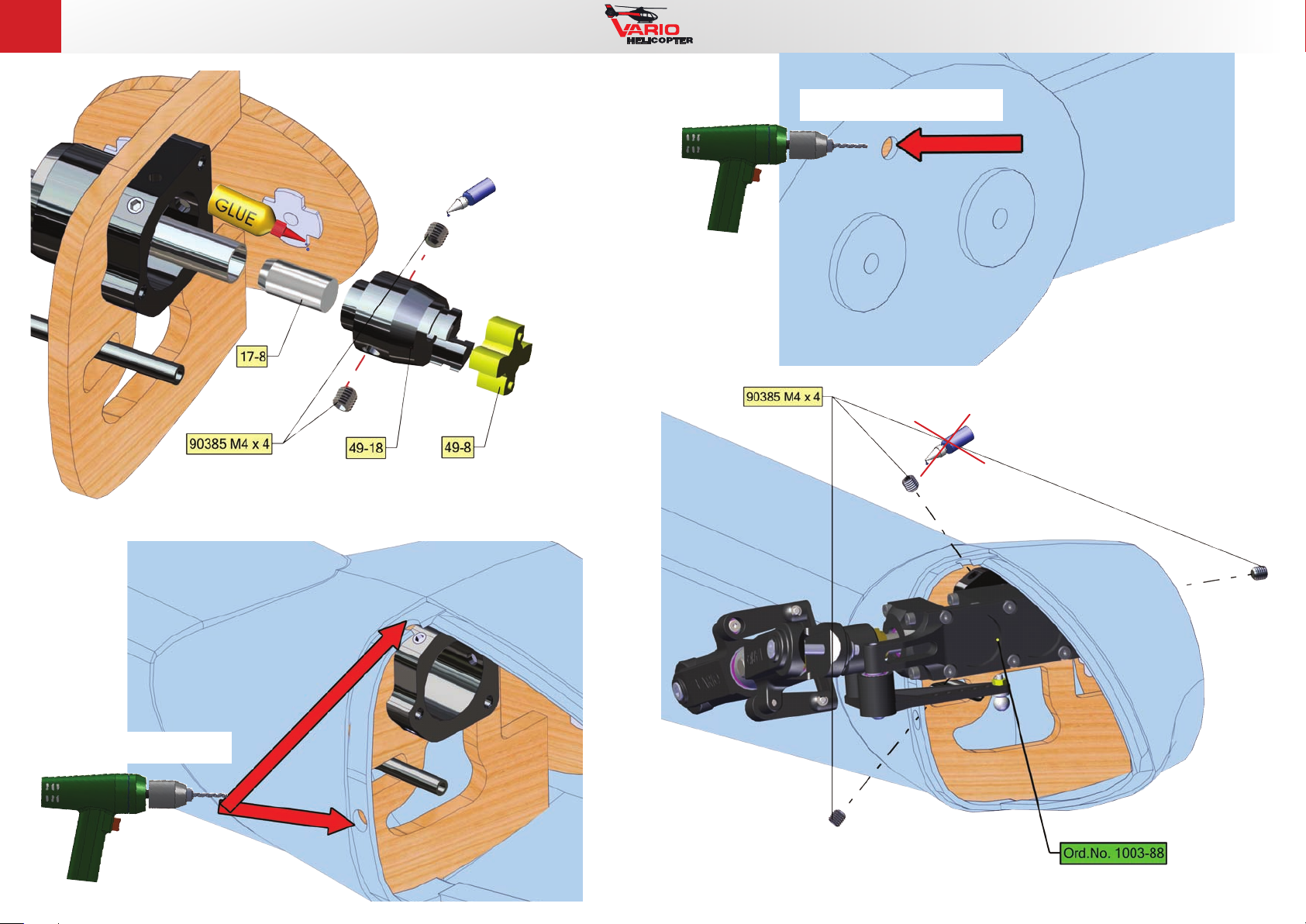

in Ord.No. 1003/88

Ord.No.10/24
Schraubensicherung mittelfest
Thread-lock fluid medium-strength, 10ml

29. November 2018

Ord.No. 1112

Beutel 28

Bag 28

Ord.No. 11/71 Spiralbohrer 2mm
Ord.No. 11/71 Twist drill 2.0 mm

28

29. November 2018

Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)

Ord.No. 623
Poxan 30, 10 g

Technische Änderungen vorbehalten / Subject to technical changes

29

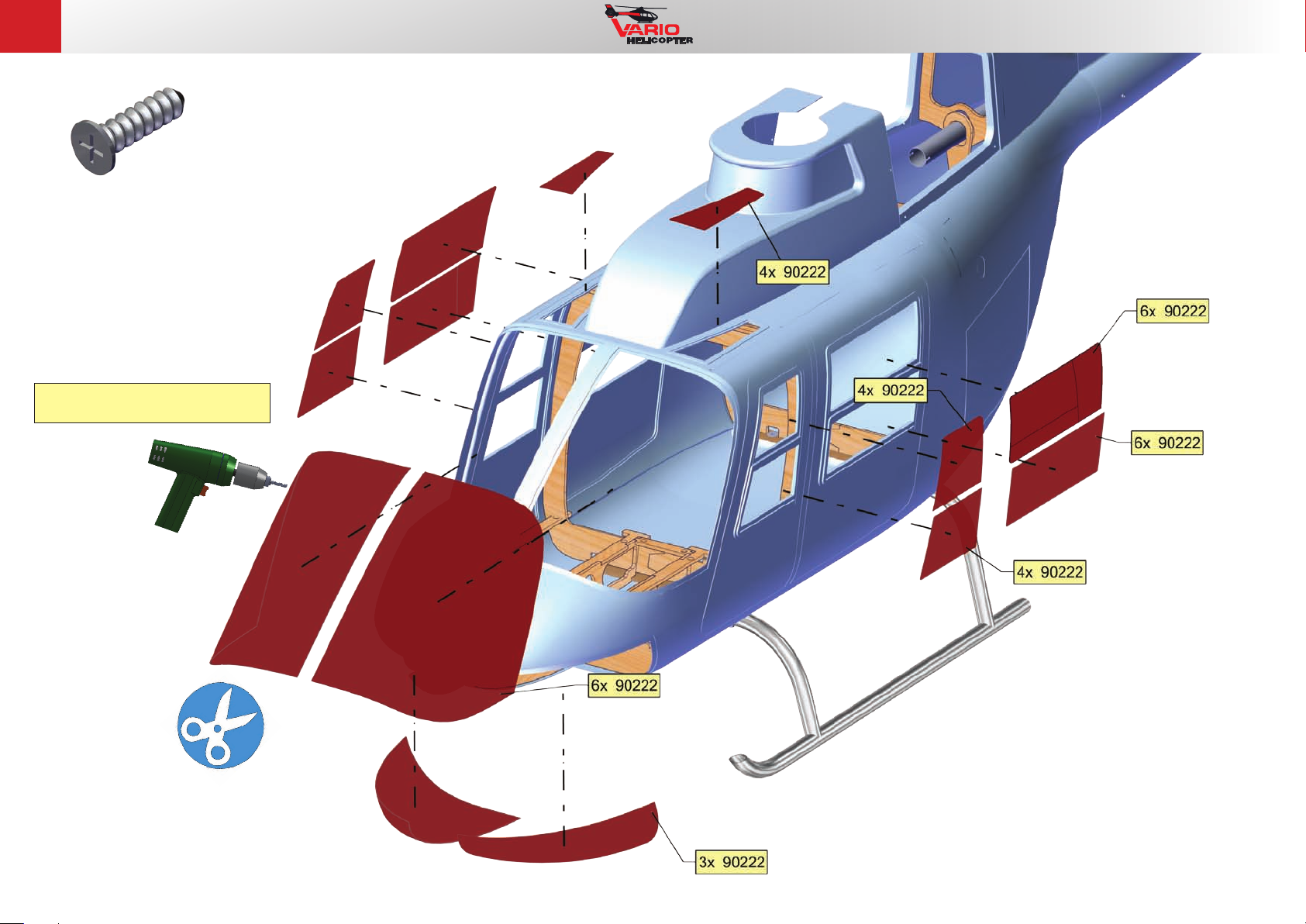

66x 90222

1,6x6

Ord.No. 11/74 Spiralbohrer 1mm
Ord.No. 11/74 Twist drill 1.0 mm

Ord.No. 1112

Ord.No. 11/26

Technische Änderungen vorbehalten / Subject to technical changes

links und rechts
left and right

29. November 2018

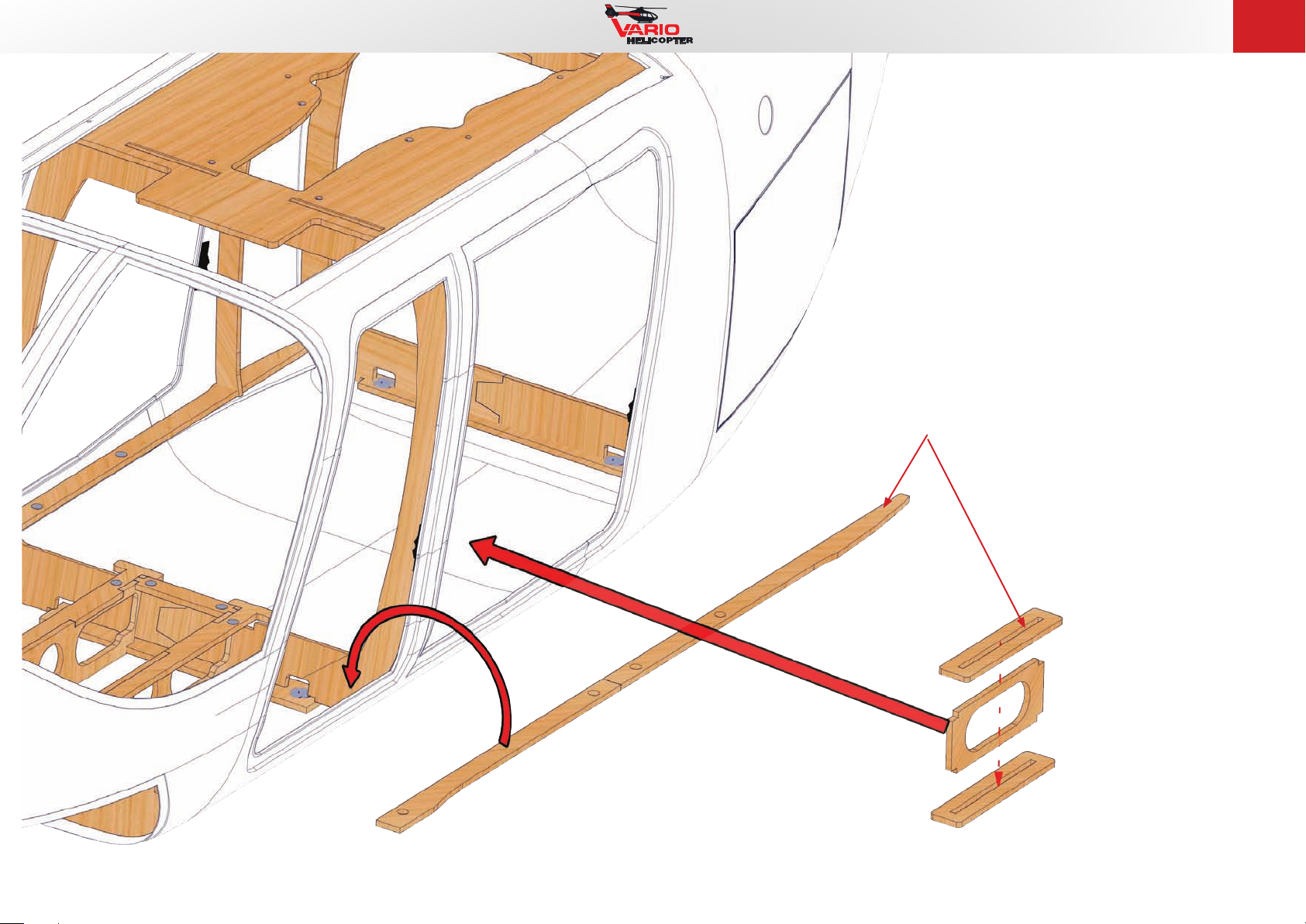

Ord.No. 1112

30

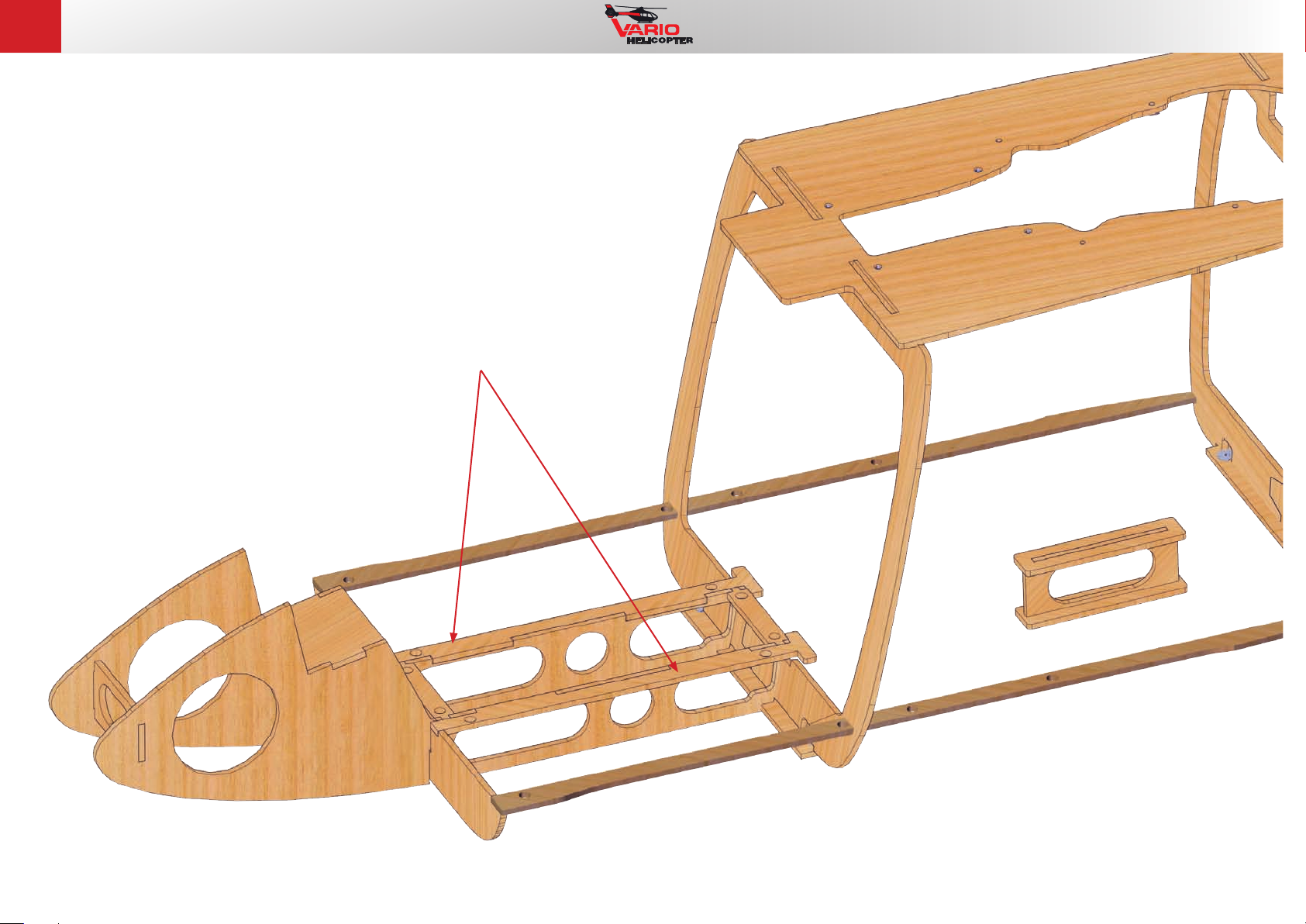

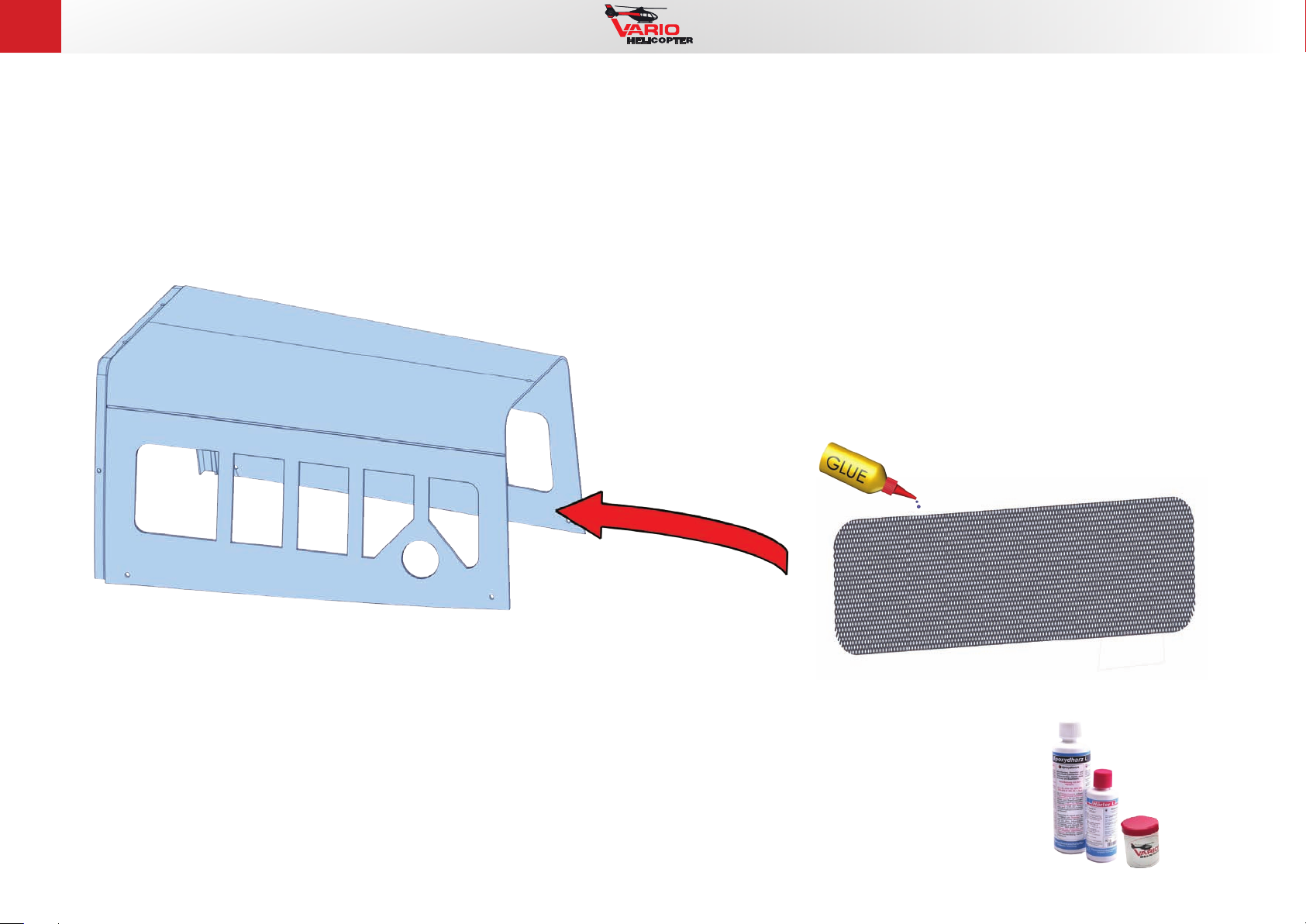

Cockpit

29. November 2018

Technische Änderungen vorbehalten / Subject to technical changes

31

Ord.No. 1112

Cockpit

Technische Änderungen vorbehalten / Subject to technical changes

29. November 2018

Ord.No. 1112

32

29. November 2018

Technische Änderungen vorbehalten / Subject to technical changes
