Valtec VT.CRS5.02 User Manual [ru]

№ Характеристика

Значение

Напряжение питания

~220

Частота переменного тока

Гц 50 3

Максимальный коммутиру

емый ток

А 16 4

Максимальный коммутируемый ток

А 10 6 Т

емпература

рабочей

среды

°С

+1÷ +

40 7

Рабочий диапазон давлений

бар 1,0÷5,3 8

Заводская настройка давления

бар 2,1 9 Заводская настройка давления

бар 3,5 10 Минимальный перепад давлений

бар 1,0 11 Класс защиты

IP44 12 Условный диаметр резьбы

дюйм

G1/4"ВР 13

Максимальная температура

°С +55 14 Максимальная влажность ок

ружающей

% 80 15 Полный средний срок службы

лет 10

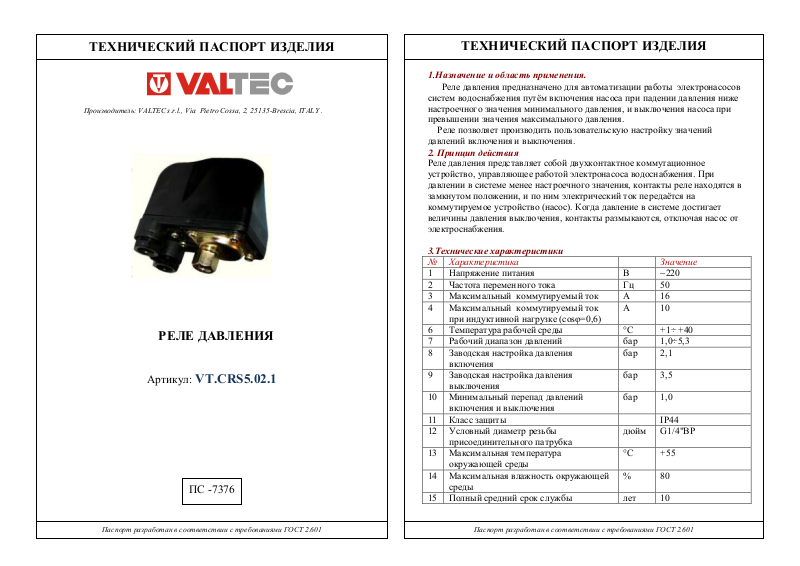

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Производитель: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ITALY .

1.Назначение и область применения.

Реле давления предназначено для автоматизации работы электронасосов систем водоснабжения путём включения насоса при падении давления ниже настроечного значения минимального давления, и выключения насоса при превышении значения максимального давления. Реле позволяет производить пользовательскую настройку значений давлений включения и выключения.

2. Принцип действия

Реле давления представляет собой двухконтактное коммутационное устройство, управляющее работой электронасоса водоснабжения. При давлении в системе менее настроечного значения, контакты реле находятся в замкнутом положении, и по ним электрический ток передаётся на коммутируемое устройство (насос). Когда давление в системе достигает величины давления выключения, контакты размыкаются, отключая насос от электроснабжения.

3.Технические характеристики

РЕЛЕ ДАВЛЕНИЯ

при индуктивной нагрузке (cosφ=0,6)

Артикул: VT.CRS5.02.1

включения

выключения

включения и выключения

присоединительного патрубка

ПС -7376

окружающей среды

среды

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

4. Указания по монтажу и электроподключениям

4.1. Реле давления присоединяется к нагнетательной линии насоса (между насосом и первым водопотребляющим прибором)

4.2. Все электромонтажные работы должны выполняться в соответствии с требованиями «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

4.3. Подключение проводов к реле давления следует производить в соответствии с приведенной схемой. При подключении насоса с трёхфазным питанием, или однофазного насоса с коммутируемым током свыше 10А, насос следует подключать к реле давления через магнитный пускатель.

4.4. Подключение реле к заземляющему проводнику обязательно.

5. Настройка реле

5.1. Реле поставляется с настроенным давлением включения 2,1 бар и давлением выключения 3,5 бар.

5.2. Прежде , чем приступить к настройке, снимите с реле пластиковую крышку, зафиксированную винтом.

5.3. При наличии в системе мембранного бака , перед настройкой реле, проверьте давление в этом баке при отключенном насосе.

5.4. Для настройки реле в системе на нагнетательном трубопроводе насоса должен быть установлен манометр.

5.5. Давление включения (минимальное давление) регулируется гайкой 2(большая пружина). Для увеличения давления включения гайка закручивается по часовой стрелке. При этом давление выключения повысится на величину настроечного значения перепада давлений (заводская настройка перепада давлений (3,5-2,1=1,4 бар).

5.6. Перепад давлений между давлением включения и выключения (дельта) настраивается путём вращения гайки 1(малая пружина). Вращение гайки по часовой стрелке увеличивает значение перепада давлений.

6. Указания по эксплуатации и техническому обслуживанию

4.1.Изделие должно эксплуатироваться при режимах, изложенных в таблице технических характеристик.

6.2. Один раз год следует подтягивать винты на клеммах электросоединений.

6.3. Запрещается работа реле при открытой крышке.

6.4. Не допускайте замораживания воды в системе.

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

7.Условия хранения и транспортировки

7.1.Изделия должны храниться в упаковке предприятия –изготовителя по условиям хранения 3 по ГОСТ 15150.

7.2.Транспортировка изделий должна осуществлять в соответствии с условиями 5 по ГОСТ 15150.

8.Гарантийные обязательства

8.1.Изготовитель гарантирует соответствие изделия требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.

8.2.Гарантия распространяется на все дефекты, возникшие по вине заводаизготовителя.

8.3.Гарантия не распространяется на дефекты, возникшие в случаях:

- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;

- ненадлежащей транспортировки и погрузо-разгрузочных работ;

- наличия следов воздействия веществ, агрессивных к материалам изделия;

- наличия повреждений, вызванных пожаром, стихией, форс мажорными обстоятельствами;

- повреждений, вызванных неправильными действиями потребителя;

- наличия следов постороннего вмешательства в конструкцию изделия.

8.4.Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.

9.Условия гарантийного обслуживания

9.1.Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

9.2.Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра

9.3.Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного срока Покупателю не возмещаются.

9.4.В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

9.5.Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.

Паспорт разработан в соответствии с требованиями ГОСТ 2.601
