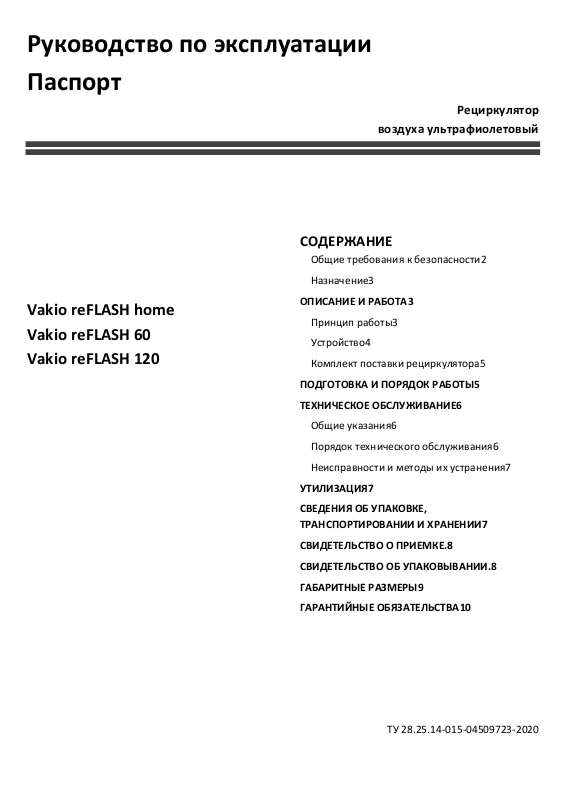

Vakio reFlash 60, reFlash 120, reFlash Home User guide
Руководство по эксплуатации
Паспорт
Рециркулятор
воздуха ультрафиолетовый
Vakio reFLASH home
Vakio reFLASH 60
Vakio reFLASH 120
СОДЕРЖАНИЕ
Общие требования к безопасности2
Назначение3
ОПИСАНИЕ И РАБОТА3
Принцип работы3
Устройство4
Комплект поставки рециркулятора5
ПОДГОТОВКА И ПОРЯДОК РАБОТЫ5
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ6
Общие указания6
Порядок технического обслуживания6
Неисправности и методы их устранения7
УТИЛИЗАЦИЯ7
СВЕДЕНИЯ ОБ УПАКОВКЕ,
ТРАНСПОРТИРОВАНИИ И ХРАНЕНИИ7
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ.8
СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ.8

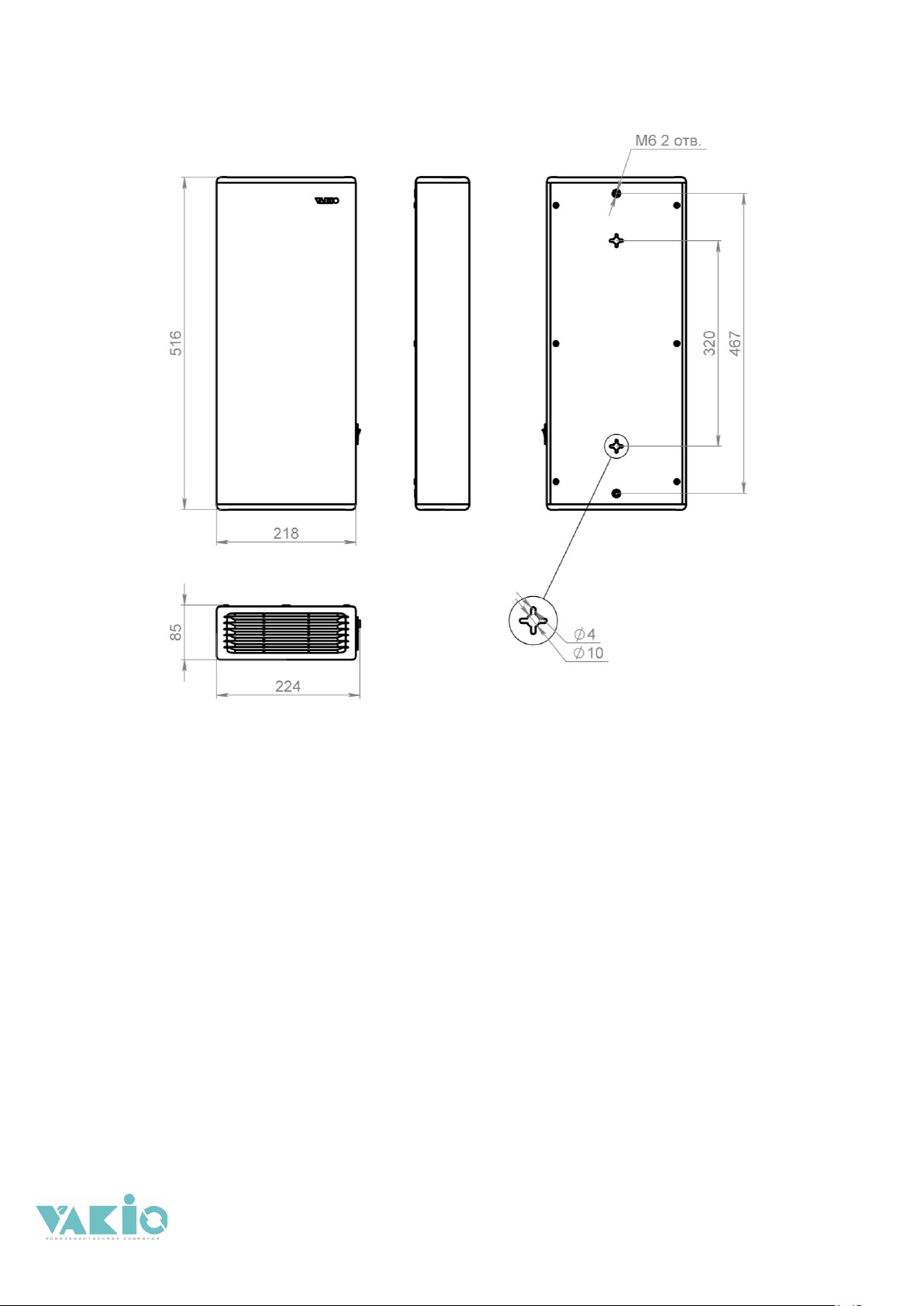

ГАБАРИТНЫЕ РАЗМЕРЫ9
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА10
ТУ 28.25.14-015-04509723-2020
Поздравляем Вас с покупкой Рециркулятора воздуха ультрафиолетового для обеззараживания воздуха
помещений в присутствии людей от компании VAKIO. Данное Руководство для пользователя содержит
важную информацию по установке, использованию прибора для очиститки воздуха бытового назначения
и уходу за ним. Найдите время, чтобы прочитать это руководство, так как оно поможет вам в полной мере
использовать все возможности вашего рециркулятора в течение многих лет.
Общие требования к безопасности
Рециркуляторы VAKIO спроектированы и изготовлены в соответствии с международными нормативами
по безопасности. Необходимо внимательно прочитать настоящие предупреждение, составленное в
целях вашей безопасности.
Перед подготовкой Рециркулятора к
эксплуатации внимательно
ознакомьтесь с руководством по
эксплуатации.
Прямое УФ-излучение вредно
воздействует на кожу и слизистые,
поэтому при возникновении любой
неисправности, при которой прямое УФизлучение проникает наружу корпуса,
рециркулятор подлежит ремонту.
Любой ремонт электроприбора должен
производить только
квалифицированный персонал.
Использование устройства после
неправильного ремонта может стать
небезопасным для его пользователя.
Все работы, связанные с проверкой
работоспособности ламп, требующие
включения Устройства, должны
проводиться с использованием средств
индивидуальной защиты органов зрения
и кожи (перчатки, халат, очки и другие
СИЗ).
Не оставляйте детей без присмотра
вблизи работающего прибора
Включение и эксплуатация
рециркуляторов без заземления не
допускается!
Лицам, незнакомым с руководством по
эксплуатации, а также детям и лицам,
находящимся под воздействием
медикаментов, алкоголя или
наркотиков, запрещается использование
прибора.
Никогда не пользуйтесь прибором если
повреждены сетевой кабель или вилка;
если вы уронили устройство или
повредили его каким-либо образом.
Выполнение работ по уходу за прибором
необходимо проводить только при
выключенной из розетки вилке шнура
сетевого питания.
Не прикасайтесь к изделию влажными
руками или во влажной одежде.
Категорически запрещается
использование устройства в помещениях
с горючими жидкостями и их парами, а
также в запыленных пространствах.
УФ-лампа содержит ртуть, поэтому
изделие подлежит утилизации по
соответствующим правилам
Назначение
Рециркулятор воздуха ультрафиолетовый reFLASH home, reFLASH 60 и
reFLASH 120 (далее по тексту: рециркулятор) от компании Vakio по ТУ
28.25.14-015-04509723-2020 предназначен для обеззараживания
воздуха УФ излучением в присутствии людей. Обеззараживание
воздушного потока происходит в процессе его циркуляции через корпус,
внутри которого размещены источники бактерицидного облучения.
В качестве источников бактерицидного излучения используются
бактерицидные лампы, не продуцирующие озон с длиной волны 254 нм.
Рециркуляторы предназначены для использования в жилых и служебных
помещениях, таких как квартиры, гостиницы, общежития, школы, детские
учреждения, офисные помещения и т. п.
Рециркулятор закрытого типа может эксплуатироваться в присутствии
людей, животных и растений.
Рециркулятор воздуха reFLASH home, reFLASH 60 и reFLASH 120 не
является медицинским изделием.
ОПИСАНИЕ И РАБОТА
Принцип работы
Вентиляторы втягивают поток воздуха, который поступает внутрь
рециркулятора, проходя нижнюю вентиляционную решетку и свет экранирующую
перегородку. Далее воздух, облучаясь бактерицидными лампами, обеззараживается и выбрасывается
наружу через верхнюю вентиляционную решетку с направленными ламелями.
Технические характеристики
Vakio
reFLASH home
Vakio
reFLASH 60
Vakio
reFLASH 120
Страна изготовитель
Россия
Россия
Россия
Производительность, м3/час
60±10
60±10
120±10
Источник УФ-излучения - бактерицидные лампы,
шт.
15 Вт (1 шт.)
15 Вт (2 шт.)
15 Вт (4 шт.)
Суммарный бактерицидный поток, Вт
4.9
9,8
19,6
Электрическая мощность, Вт
20
40
80
Напряжение питания сети, В не более
220±10 %
220±10 %
220±10 %
Частота, Гц
50
50
50
Класс электробезопасности по ГОСТ Р 50267.0
I класс
I класс
I класс
Климатическое исполнение по ГОСТ 15150-69
4.2 УХЛ
4.2 УХЛ
4.2 УХЛ
Уровень шума, дБА не более
45
45
45
Габаритные размеры, мм
517х224х83
517х224х83
517х224х83
Масса, кг, не более
4,3
4,5 5 Срок службы
5 лет
5 лет
5 лет
Устройство
Внутри корпуса рециркулятора установлены вентиляторы и безозоновые бактерицидные лампы.
Материал корпуса устройства - углеродистая сталь и HIPS пластик, материал внутреннего отсеканержавеющая сталь.
Источник излучения – бактерицидные безозоновые ультрафиолетовые лампы мощностью 15Вт типа UV
G13 15 W Т8 L437. Длина волны преобладающего излучения: 254 нм
На боковой части корпуса расположен индикатор времени наработки бактерицидных ламп.
Активизируется индикатор сразу после включения сетевого выключателя. Отсчёт времени наработки
производится в часах. Об отсчёте свидетельствует мигание точки в крайнем правом разряде. При
выключении отсчет времени прекращается, индикатор сохраняет текущее значение в
энергонезависимой памяти. Сохранение происходит с точностью до 1 секунды.
Ультрафиолетовые лампы расположены в отдельном отсеке, тем самым, исключая попадание УФизлучение на блок питания и прочие электронные компоненты.
Вентиляторы, установлены на силиконовые гвозди, которые гасят вибрацию.
Электронный пускорегулирующий аппарат с коррекцией коэффициента мощности осуществляет
предварительный прогрев электродов ультрафиолетовых ламп, что обеспечивает их «мягкий» пуск и
увеличивает срок службы.
Прибор выполнен в настенном исполнении, может размещатся как вертикально, так и горизонтально
Для напольной установки необходимо приобрести дополнительную подставку.
При работе прибора, особенно первое время, возможно появление специфического запаха. Данный
запах не является признаком неисправности.
Общее устройство рециркулятора VAKIO представлено на Рис. 1
Рис.1 Общее устройство
