Vakio LUMI PLUS User guide
1

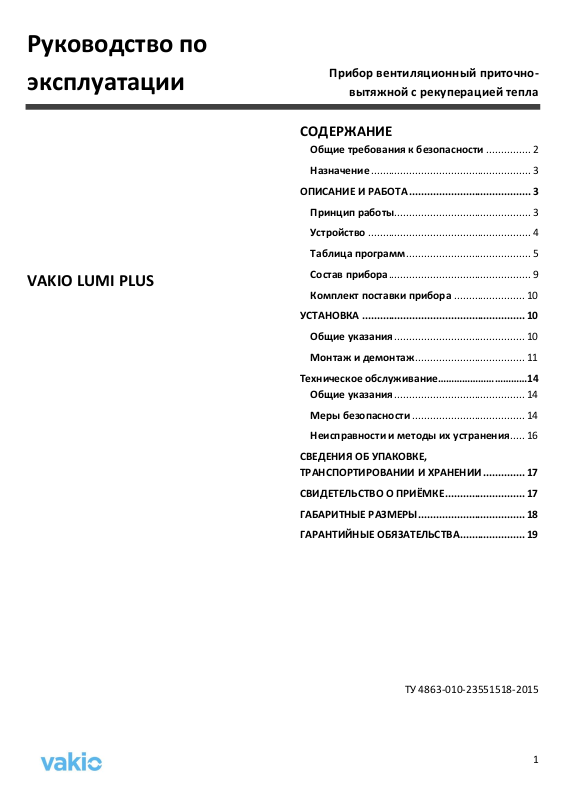

Руководство по
эксплуатации
Прибор вентиляционный приточно-
вытяжной с рекуперацией тепла
VAKIO LUMI PLUS
СОДЕРЖАНИЕ
Общие требования к безопасности ............... 2
Назначение ...................................................... 3
ОПИСАНИЕ И РАБОТА ......................................... 3
Принцип работы .............................................. 3
Устройство ....................................................... 4
Таблица программ .......................................... 5
Состав прибора ................................................ 9

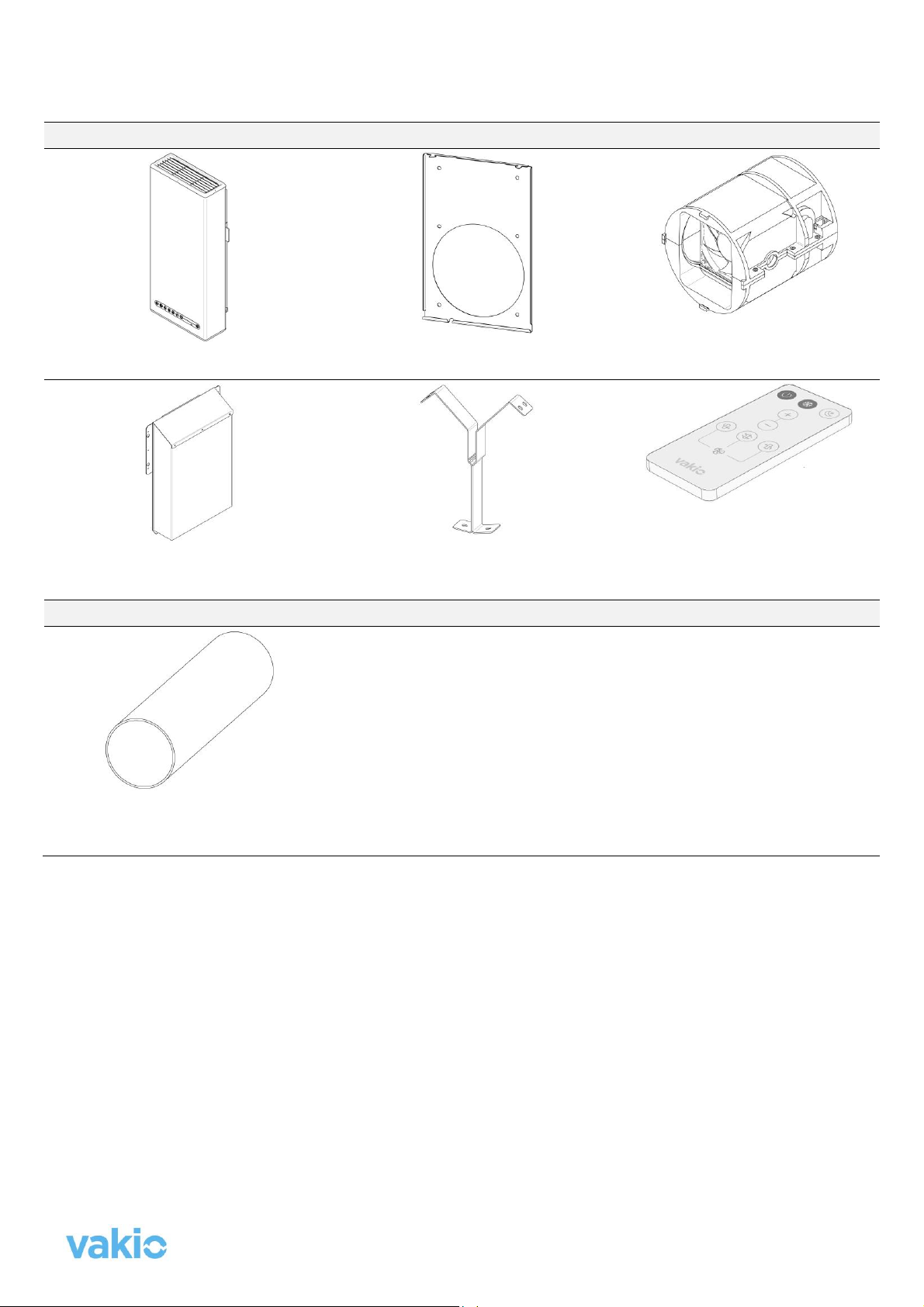

Комплект поставки прибора ........................ 10
УСТАНОВКА ....................................................... 10
Общие указания ............................................ 10

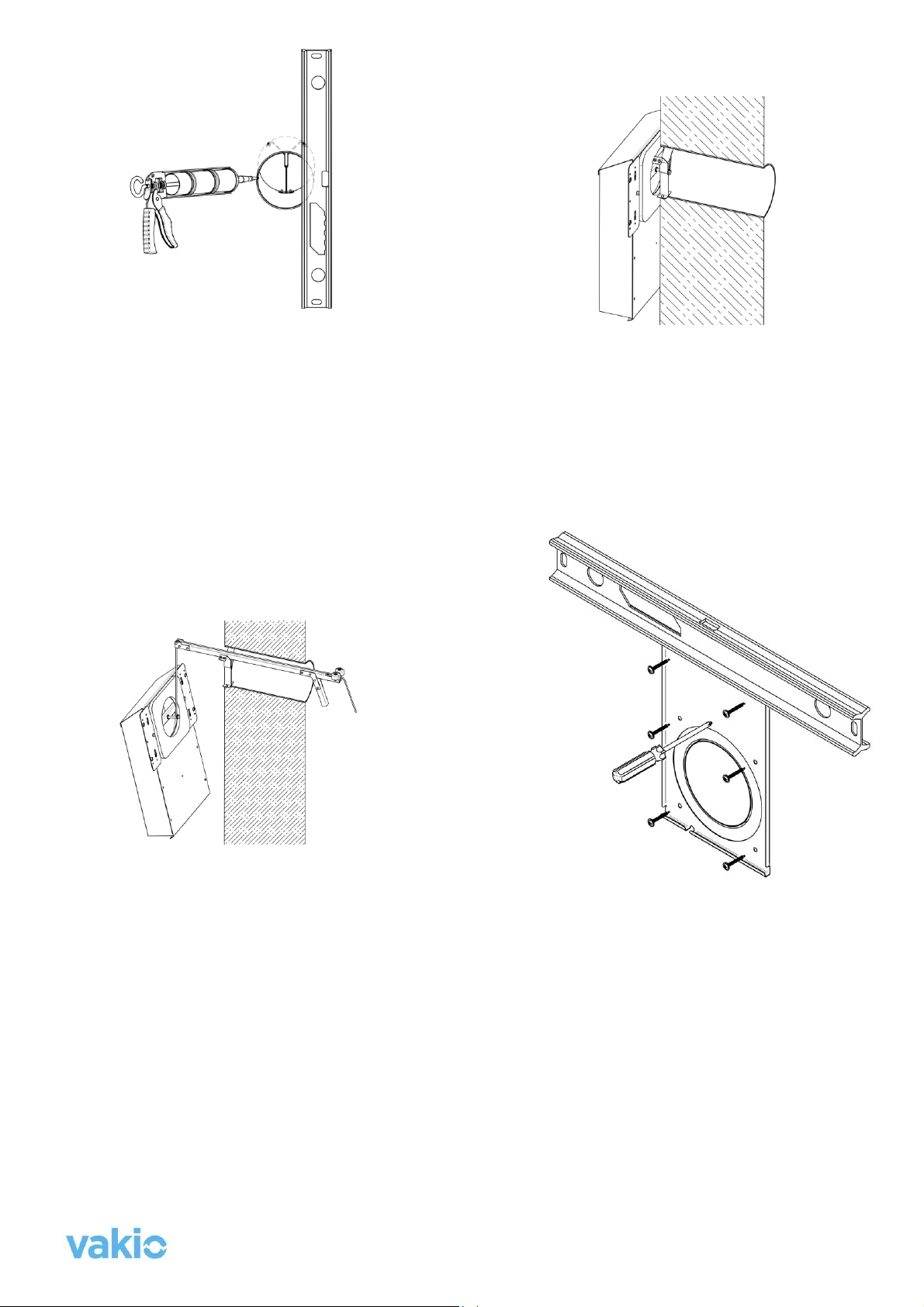

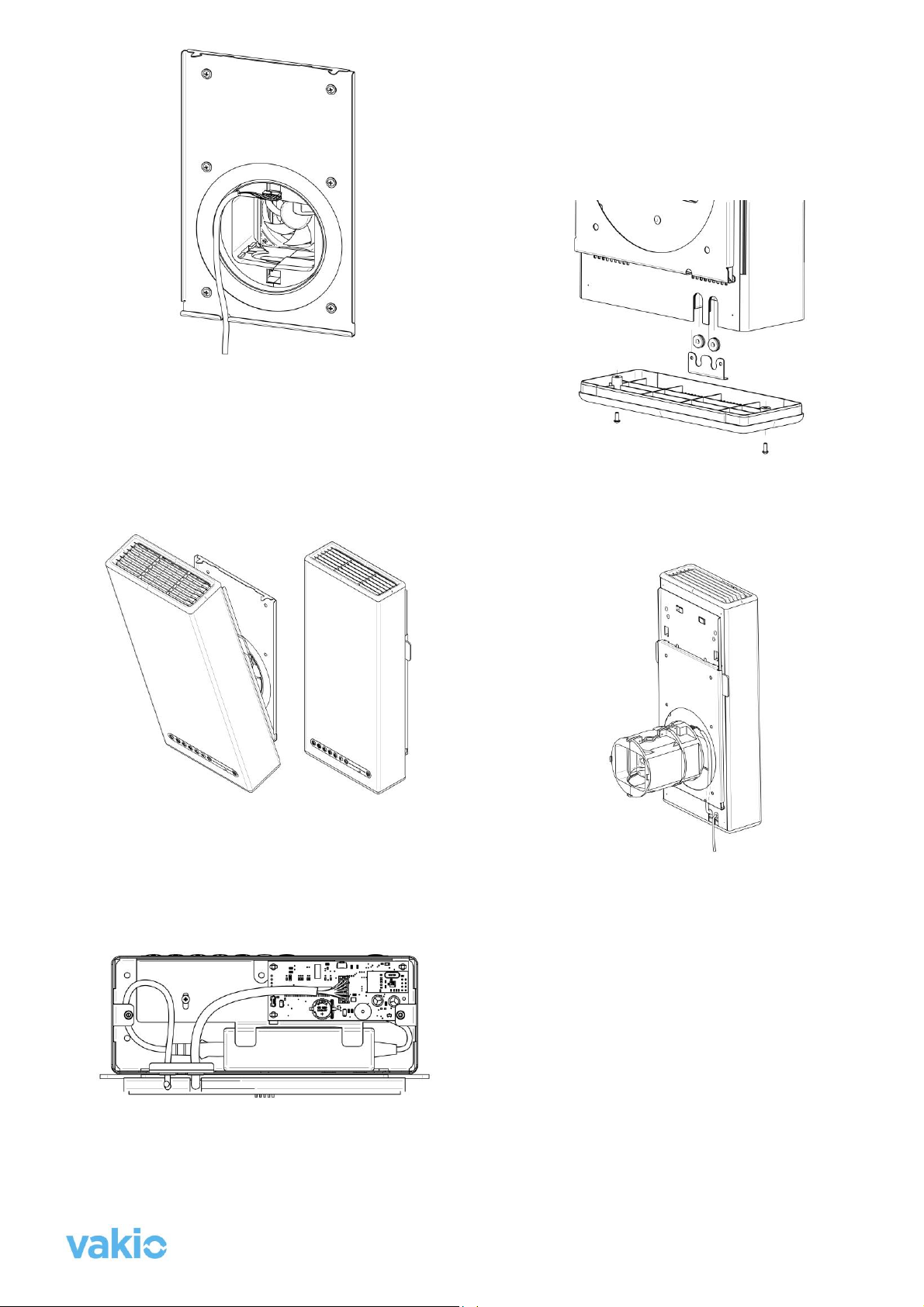

Монтаж и демонтаж ..................................... 11
Техническое обслуживание……………………………14
Общие указания ............................................ 14
Меры безопасности ...................................... 14
Неисправности и методы их устранения ..... 16
СВЕДЕНИЯ ОБ УПАКОВКЕ,
ТРАНСПОРТИРОВАНИИ И ХРАНЕНИИ .............. 17
СВИДЕТЕЛЬСТВО О ПРИЁМКЕ ........................... 17

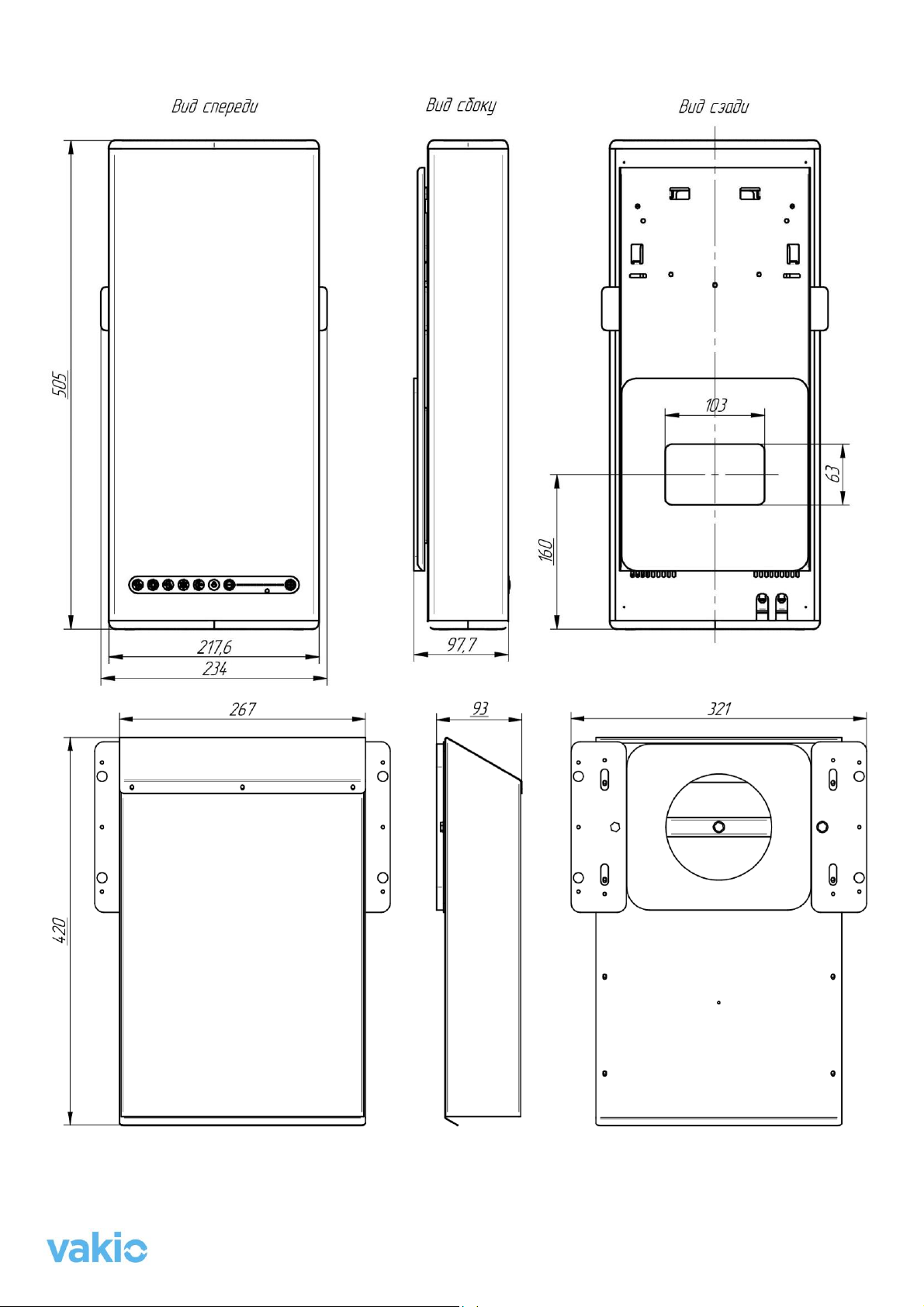

ГАБАРИТНЫЕ РАЗМЕРЫ .................................... 18
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ...................... 19
ТУ 4863-010-23551518-2015
2
Поздравляем Вас с покупкой приточно-вытяжного вентиляционного прибора с рекуперацией тепла
(далее прибор) от компании VAKIO. Данное Руководство для пользователя содержит важную
информацию по установке, использованию прибора и уходу за ним. Найдите время, чтобы прочитать
это руководство, так как оно поможет вам в полной мере использовать все возможности вашего
прибора в течение многих лет.
Общие требования к безопасности
Приборы VAKIO спроектированы и изготовлены в соответствии с международными нормативами по
безопасности. Необходимо внимательно прочитать настоящие предупреждение, составленное в целях
вашей безопасности.
Не разрешайте пользоваться прибором
лицам (включая детей) с ограниченными
физическими, сенсорными и
умственными способностями и если они
не обладают достаточными знаниями и
опытом. Пользование прибором
возможно только под наблюдением и
после инструктажа со стороны лиц,
ответственных за их безопасность. Не
разрешайте детям играть с прибором.
Упаковочные материалы могут быть
опасны для детей: держите упаковочные
материалы (пластиковые мешки и т.д.) в
недоступных для детей местах.
Подключение прибора к электрической
сети должен выполнять
квалифицированный специалист,
соблюдая инструкции фирмыизготовителя (см. раздел Установка) и
местных правил техники безопасности.
Не пытайтесь отремонтировать прибор
самостоятельно. Попытка проведения
ремонта неопытными или не
обладающими соответствующей
квалификацией лицами может привести
к травме и/или вызвать необходимость
более серьезного ремонта прибора.
Не прикасайтесь к изделию влажными
руками или во влажной одежде.
Не тяните за сетевой кабель для
отсоединения изделия из
электророзетки. Всегда используйте
только вилку прибора.
Обесточьте прибор перед проведением
технического обслуживания.
Обеспечьте установку прибора должным
образом. Изготовитель не несет
ответственности за несчастные случаи,
произошедшие в результате
неправильной установки прибора (см.
раздел Установка).
НЕ вставляйте любые предметы между
лопастями вентилятора, так как это
может привести к повреждению
вентилятора, а вы можете получить
травму.
НЕ проливайте жидкости на комнатный
блок. Если это произойдет, обесточьте
прибор и свяжитесь со специалистом,
который устанавливал ваш прибор.
3
Назначение
Приточно-вытяжной прибор с рекуперацией тепла VAKIO LUMI PLUS от компании VAKIO предназначен
для вентиляции жилых и служебных помещений, таких как квартиры, гостиницы, общежития, офисные
помещения и т. п.
Основным режимом данного прибора является режим рекуперации, при котором осуществляется
приток свежего, очищенного от пыли, пыльцы и т.п. воздуха и удаление загрязненного. Таким образом,
обеспечивается комфортный микроклимат в помещении. При этом происходит возврат энергии,
затраченной на нагрев или охлаждение удаленного воздуха со стабильным КПД 80%.
Прибор может использоваться как в холодных, так и в жарких климатических условиях, сохраняя в
помещении комфортную температуру. В данном приборе применена инновационная технология
реверса воздушного потока, приспособленная для работы при температурах от -47о до +50оС.
ОПИСАНИЕ И РАБОТА
Принцип работы
Вентилятор последовательно забирает свежий воздух с улицы и подает его в помещение, а затем
выводит загрязненный углекислым газом и запахами комнатный воздух на улицу. При этом теплый
воздух из помещения проходит через теплообменник - регенератор, который накапливает тепло. Этот
процесс создает нагрев уличного воздуха в холодное время года и охлаждение в летнее. Прибор
полностью обеспечивает необходимый воздухообмен в отдельном помещении: он подает свежий и
очищенный воздух, удаляя комнатный.
Технические характеристики
Страна изготовитель
Россия
Габаритные размеры внутреннего блока
234x505x98
Номинальное значение напряжения электропитания или диапазон
напряжения, V
~
220-240
Номинальная частота переменного тока, Hz
50
Класс зашиты от поражения электрическим током
Класс защиты II с металлическим
кожухом
Мах. Энергопотребление не более, Вт*ч
5-40
Диапазон эксплуатационных температур, С
от -47о до +50
о
КПД рекуперации тепла, не менее, %
80
Производительность режим: Приток/Вытяжка,
Скорость/м3/ч
1/40, 2/65, 3/80, 4/90, 5/100,
6/110, 7/120
Производительность режим: Рекуперация
Скорость/м3/ч
1/20, 2/32, 3/40, 4/45, 5/50, 6/55,
7/60
Уровень шума, Скорость/дБА не более
1/20, 2/25, 3/30 4/33, 5/36 6/38
7/39
Внутренний диаметр канала (вставки см. установка) в стене, мм
125
Толщина стены более, мм
160
4
Устройство
Общее устройство вентиляционного прибора VAKIO LUMI PLUS представлено на Рис. 1
1. Вентиляционный канал
1.1. Вентиляционный блок
1.2. Гильза (не входит в комплект)
1.3. Кронштейн
2. Шумоглушитель
2.1. Решетка
2.2. Фильтр класса F6
2.3. Ручка шибера с механизмом открытия замка
2.4. Клавиатура управления прибором
3. Внешний блок (Теплообменник)
Шумоглушитель
Шумоглушитель прибора устанавливается на стену внутри помещения и закрывает канал в стене.
В шумоглушителе имеется фильтр класса F6 для тонкой очистки, не пропускающий в помещение
мелкодисперсную пыль и многие аллергены. Его также можно заменить на входящий в комплект
запасной фильтр класса G3, который способен отделять только пыль. В шумоглушителе имеется шибер
с ручками по обе стороны корпуса для его перемещения. Шибер имеет два режима работы: замок и
клапан. В режиме "клапан": закрытие клапана происходит при перемещении шибера в нижнее
положение; при перемещении шибера в верхнее положение до ограничителя происходит открытие
клапана. При усиленном нажатии ручки, шибер переключается в режим управления замком. В режиме
"замок": открытие замка происходит при перемещении ручки в верхнее положение; при отпускании ручки
возвратный механизм возвращает ручку в нижнее положение и закрывает замок.
Рис. 1 Общий вид прибора
5
Внешний блок
Внешний блок предназначен для монтажа на наружную поверхность стены. Он прикрывает канал в
стене. Внешний блок представляет собой теплоизолированный корпус из окрашенной полимерной
краской стали, внутри которого размещен теплообменник-регенератор. Окраска козырька устойчива к
солнечному облучению и атмосферным воздействиям.
Задняя, прилегающая к стене стенка козырька имеет окно и уплотнитель вокруг него. В окне
расположены также траверса с винтом крепления козырька.
В нижней части козырька расположен капельник, препятствующий попаданию стекающей влаги на
стену и монтажное кольцо для монтажа козырька из помещения.
1. Корпус козырька
2. Уплотнитель
3. Окно
4. Серьга монтажная
5. Болт
6. Регенератор
Рис. 2 Устройство наружного козырька
Таблица программ
Рис. 3 Клавиатура управления прибора
Табл. 1 Таблица программ
Программа
Описание программы
Инструкция включения
программы
СТАНДАРТНЫЕ ПРОГРАММЫ
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
Программа служит для включения и
выключения прибора. При выключенном
приборе и открытом клапане происходит
естественное проветривание помещения
Короткое нажатие
кнопки 6 (ВКЛ/ВЫКЛ)
ПРИТОК
При включении программы ПРИТОК происходит
разворот вентилятора направлением потока в
сторону помещения, и осуществляется
нагнетание свежего, очищенного воздуха.
Короткое нажатие
кнопки 1 (ПРИТОК)
РЕКУПЕРАЦИЯ
При включении программы РЕКУПЕРАЦИЯ,
Короткое нажатие
6
происходит циклический разворот вентилятора
приток-вытяжка с интервалом 40 сек. Таким
образом осуществляется приток свежего и
удаление загрязненного воздуха. Благодаря
теплообменнику (регенератору) происходит
рекуперация тепла, и входящий с улицы воздух
получает комфортную температуру.
кнопки 2
(РЕКУПЕРАЦИЯ)
ВЫТЯЖКА
При включении программы ВЫТЯЖКА
происходит разворот вентилятора
направлением потока в сторону улицы, и
осуществляется удаление загрязненного
воздуха.
Короткое нажатие
кнопки 3 (ВЫТЯЖКА)
Режим ЗИМНИЙ
При включении режима ЗИМНИЙ прибор
включает программу РЕКУПЕРАЦИЯ с
дополнительной функцией удаления наледи с
теплообменника, образовавшийся при очень
низкой температуре на улице и/или высокой
влажности в помещении. Данную программу
рекомендовано использовать при уличной
температуре -10 оС и ниже.
Короткое нажатие
кнопки 4 (Режим
ЗИМНИЙ)
Режим НОЧНОЙ
При включении НОЧНОГО режима прибор
включает программу РЕКУПЕРАЦИЯ на 8 часов,
по истечении которых прибор возвращается в
предыдущую программу. Скорость для ночного
режима устанавливается индивидуально в
момент ее работы и сохраняется при
следующем запуске программы. Если
программа запущена в момент работы зимнего
режима, то перед ее запуском происходит
удаление наледи с теплообменника. Данная
программа предназначена для снижения уровня
шума в ночное время суток.
Короткое нажатие
кнопки 5 (режим
НОЧНОЙ)
РЕГУЛИРОВКА СКОРОСТИ
Кнопки 7 (-) и 8 (+) предназначены для
изменения работы вентилятора от 1 до 7
скорости.
Короткое нажатие
кнопки 7 (-) или 8 (+)
ДОПОЛНИТЕЛЬНЫЕ ПРОГРАММЫ
МАХ. ПРИТОК
Программа предназначена для быстрого
проветривания помещения. При ее активации
включается ПРИТОК в турбо режиме
длительностью 5 минут.
Длительное нажатие
(3сек.) кнопки 1
(ПРИТОК)
МАХ. ВЫТЯЖКА
Программа предназначена для быстрого
удаления из помещения неприятных запахов.
При ее активации ВЫТЯЖКА включается в турбо
режиме длительностью 5 минут.
Длительное нажатие
(3сек.) кнопки 3
(ВЫТЯЖКА)
