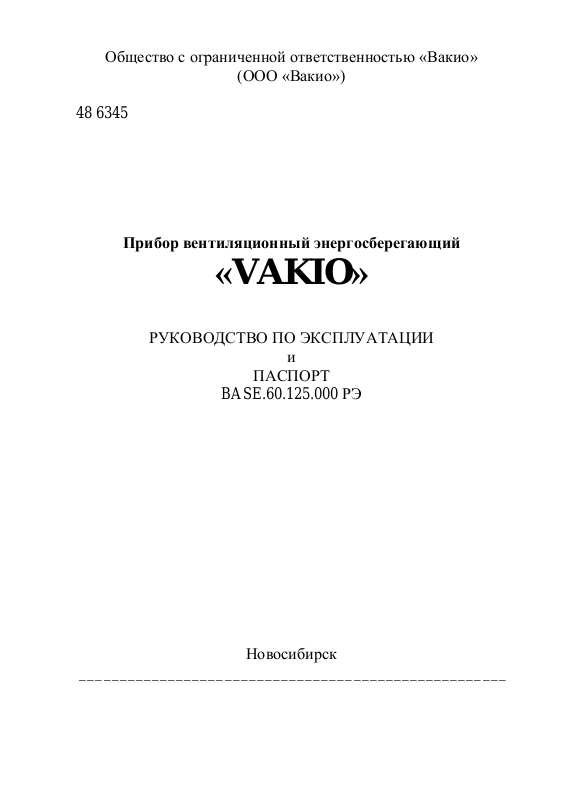

Общество с ограниченной ответственностью «Вакио»
(ООО «Вакио»)
48 6345
Прибор вентиляционный энергосберегающий
«VAKIO»
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
и
ПАСПОРТ
BASE.60.125.000 РЭ
Новосибирск
_____________________________________________________
Содержание
Правила безопасности ...................................................................... 3
Назначение ........................................................................................ 4
Принцип работы ............................................................................... 4
Устройство ........................................................................................ 5
Состав прибора ......................................................................... 6
Шумоглушитель ....................................................................... 7
Контроллер прибора ................................................................ 8
Комплект поставки прибора ............................................................ 9
Технические характеристики. ....................................................... 10
Эксплуатация прибора ................................................................... 11
Включение прибора. .............................................................. 11
Выключение прибора. ........................................................... 11
Выбор скорости вентилятора. ............................................... 12
Переключение режимов. ....................................................... 12
Использование различных режимов вентиляции прибора
VAKIO. .................................................................................... 13
Ручная очистка регенератора ................................................ 14
Программирование ежесуточной очистки регенератора ... 14
Индикация нештатной работы прибора ............................... 15
Использование летнего фильтра. .......................................... 15
Монтаж прибора ............................................................................. 16
Выбор места установки прибора. ......................................... 16
Особенности выполнения канала под вентиляционный блок
прибора VAKIO ...................................................................... 16
Сборка прибора VAKIO ........................................................ 17
Обслуживание прибора.................................................................. 19
Замена фильтра ...................................................................... 19
Очистка прибора от пыли...................................................... 20
Просушка регенератора ......................................................... 21
Установка летнего фильтра. .................................................. 21
Неисправности и методы их устранения ..................................... 22
Свидетельство о приёмке .............................................................. 23
Гарантийные обязательства........................................................... 24

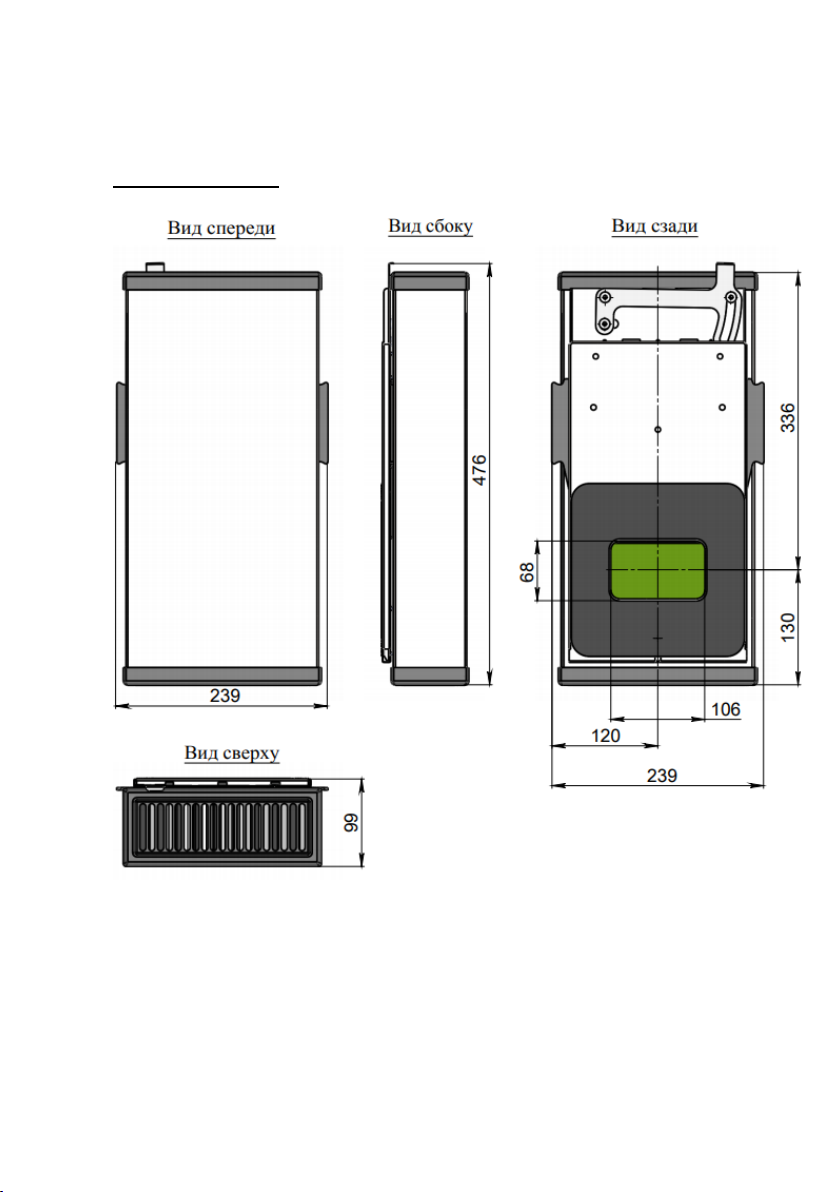

Габаритные размеры…………………………………………...25

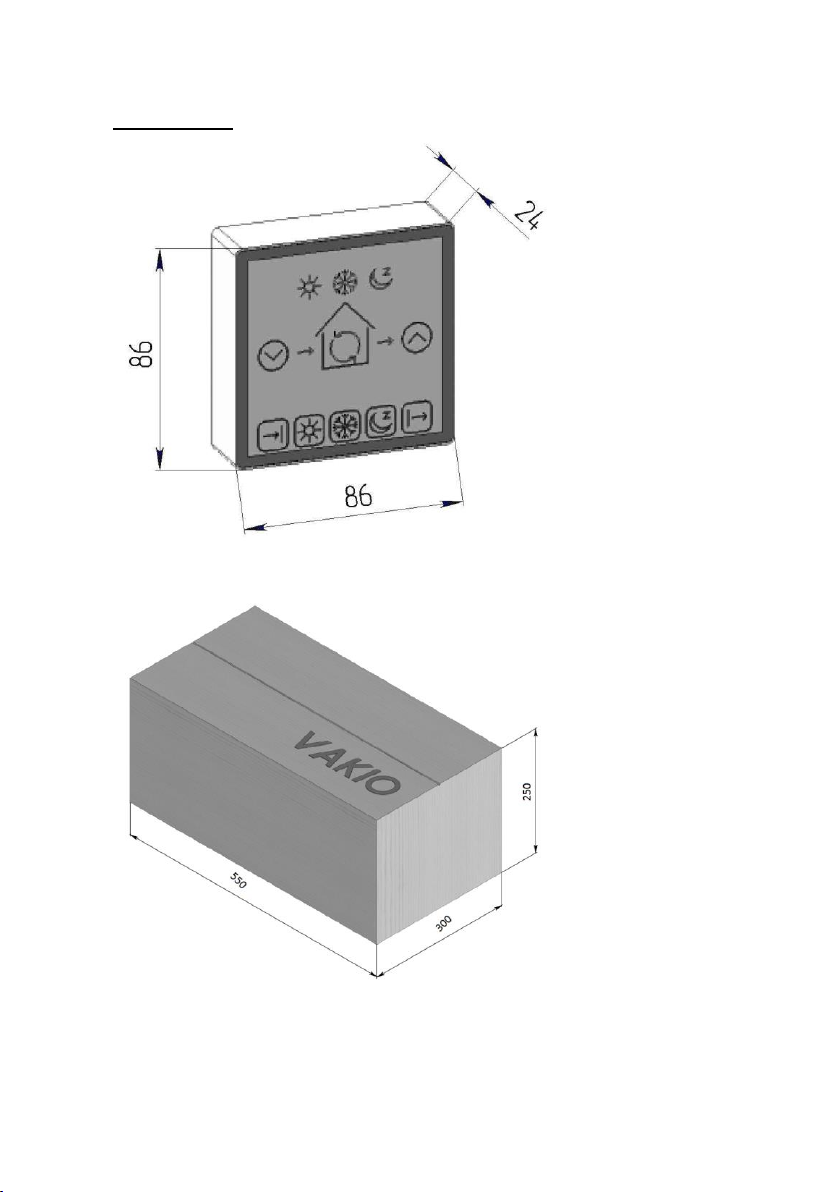

Габариты упаковки…………………………………………….27
2
Правила безопасности
Вентиляционный прибор VAKIO использует низковольтное
питание и безопасен при эксплуатации и монтаже. Однако монтаж
и подключение прибора должны производиться специалистом,
ознакомленным с устройством, правилами монтажа и авторизованным
фирмой-изготовителем прибора или его уполномоченным
представителем.
При операциях монтажа прибора не допускается применение силы,
ударных воздействий на его элементы во избежание повреждений.
При монтаже следует использовать исправный инструмент и
оснастку, строго выполнять требования по его эксплуатации.
При монтаже и периодическом обслуживании прибора необходимо
отключать подачу напряжения, вынув блок низковольного питания
из розетки.
3
Назначение
1
1
Прибор VAKIO предназначен для энергосберегающей вентиляции жилых
помещений квартир, гостиниц, общежитий, служебных помещений,
офисов и т. п. Он подает в помещение свежий воздух, очищает от пыли и
пыльцы и удаляет загрязненный, обеспечивая при этом требуемый для
комфорта воздухообмен в помещении.
Прибор VAKIO один из немногих, способных зимой снабжать помещение
подогретым свежим воздухом, но при этом не потребляет электрической
или тепловой энергии на его подогрев. Помещение, оснащенное прибором
VAKIO, будет намного теплее и комфортнее, чем проветриваемое
традиционным способом.
Прибор VAKIO обеспечивает вентиляцию отдельного помещения. Он не
заменяет вытяжных вентиляционных устройств в кухне, ванной, туалете,
но и не нуждается в их "помощи". Он работает независимо от них.
Прибор VAKIO разработан как для применения в новом строительстве
или ремонте, так и для простой установки на место ранее
использовавшихся и широко распространенных приточных клапанов
КИВ-125 и КПВ-125.
Прибор VAKIO использует новую, ранее не применявшуюся технологию
реверса вентиляционного потока, оснащен очень мощным вентилятором и
лучше, чем иные вентиляционные устройства, приспособлен для
использования как в коттеджах, так и в современных больших зданиях.
Принцип работы
Вентилятор последовательно забирает свежий воздух с улицы и подает
его в помещение, а затем выводит загрязненный углекислым газом и
запахами комнатный воздух на улицу. При этом, теплый воздух из
помещения проходит через теплообменник - регенератор, который
накапливает тепло, за счет этого и происходит нагрев прохладного
уличного воздуха. Прибор полностью обеспечивает требуемый
воздухообмен в отдельном помещении: он подает свежий и очищенный
воздух и удаляет комнатный.
Для подогрева свежего воздуха прибор Vakio использует тепло удаляемого загрязненного
воздуха (см. Принцип работы). Автоматика прибора следит и подбирает параметры
процессов вентиляции, чтобы количество свежего и удаляемого прибором воздуха были
примерно равны. Но для эффективной его работы желательно плотно закрывать двери
вентилируемого помещения.
4
Кроме этого основного режима работы прибор может выполнять функции
обычной форточки, приточного и вытяжного вентилятора.
Устройство
Общее устройство вентиляционного прибора "VAKIO" представлено на
Рис. .
Рис. 1. Общий вид прибора.
1. Блок управления
2. Вентиляционный блок
2.1 Реверсивный нагнетатель;
2.2 Регенератор
2.3 Наружная решетка
3 Шумоглушитель;
3.1 Вентиляционная решетка
3.2 Фильтр F6
3.3 Клапан (ручка управления)
5
Состав прибора
Шумоглушитель
BASE.60.125.500
Фильтр летний
BASE.60.125.030 2

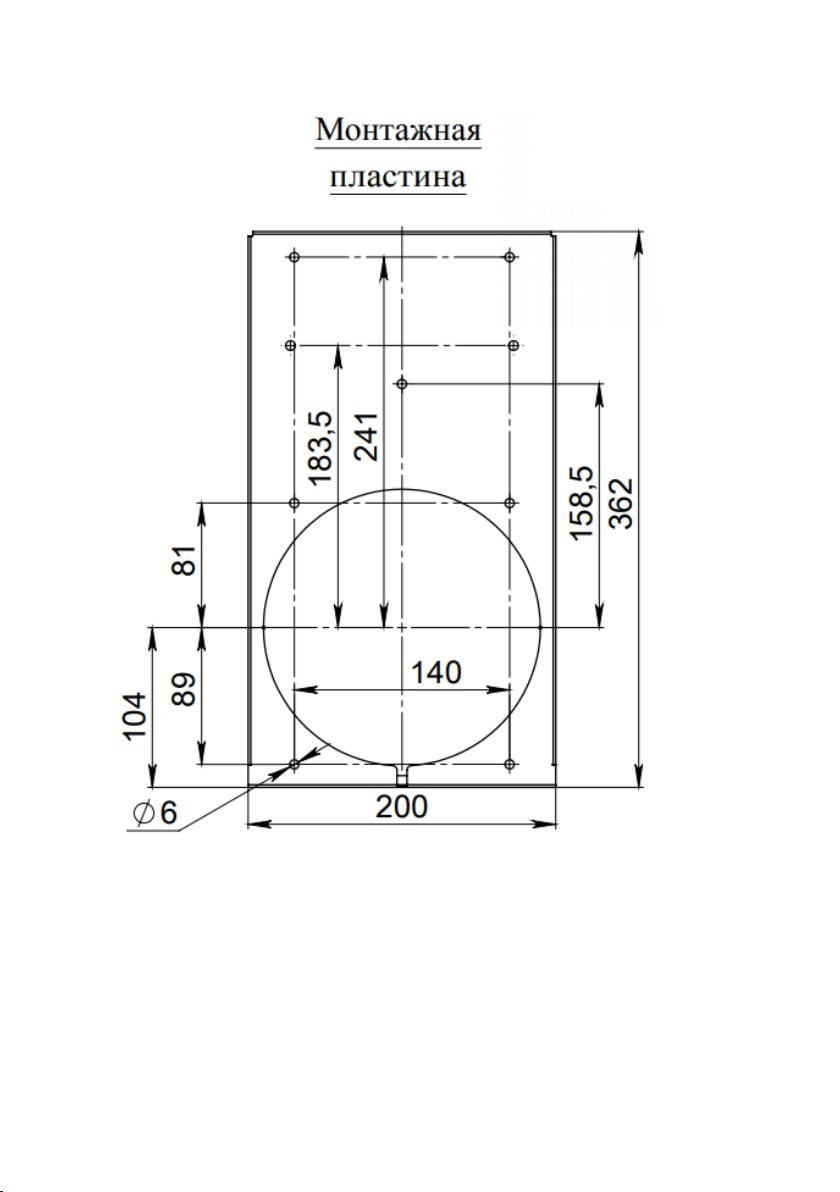

Пластина монтажная
BASE.60.125.507
Контроллер
BASE.60.125.200
Регенератор
BASE.60.125.400
Блок питания
BASE.60.125.600
Реверсивный нагнетатель
BASE.60.125.100
Наружная решетка
Запасной
фильтр G3 BASE.60.125.508-
01
Труба ПНД 132х3,5 2
Комплект для
монтажа
BASE.60.125.010
2
Вид, показанный на Рис. , соответствует собранному прибору.
Комплектность прибора зависит от спецификации конкретного заказа.
Отдельные элементы прибора "VAKIO", используемые при монтаже и
сборке показаны на Рис.
Не входит в комплект. Поставляется по отдельному заказу
Рис. 2.
6
Шумоглушитель
Шумоглушитель прибора устанавливается на стену внутри помещения и
прикрывает канал в стене. Устройство шумоглушителя показано ниже.
Шумоглушитель предназначен для глушения вентиляционного шума и
снижения уличного шума, проникающего в помещение.
Кроме того, в шумоглушитель встроен клапан для перекрывания канала и
сменный фильтр для очистки поступающего воздуха.
Основной фильтр имеет класс тонкой очистки F6 и не пропускает в
помещение мелкодисперсную пыль и многие аллергены. Запасной фильтр
имеет класс G3 и способен отделять только пыль.
Клапан имеет ручки по обе стороны корпуса шумоглушителя. При
перемещении ручек вниз до упора клапан закрывается, при перемещении
вверх до упора - открывается.
Фиксация шумоглушителя на стене осуществляется с помощью рычага в
его верхней части.
Рис. 1 Устройство шумоглушителя
3.1 Вентиляционная решетка
3.2 Фильтр класса F6
3.3 Ручка клапана
3.4 Шибер клапана
3.5 Фиксатор
3.6 Окно в канал
7
Контроллер прибора

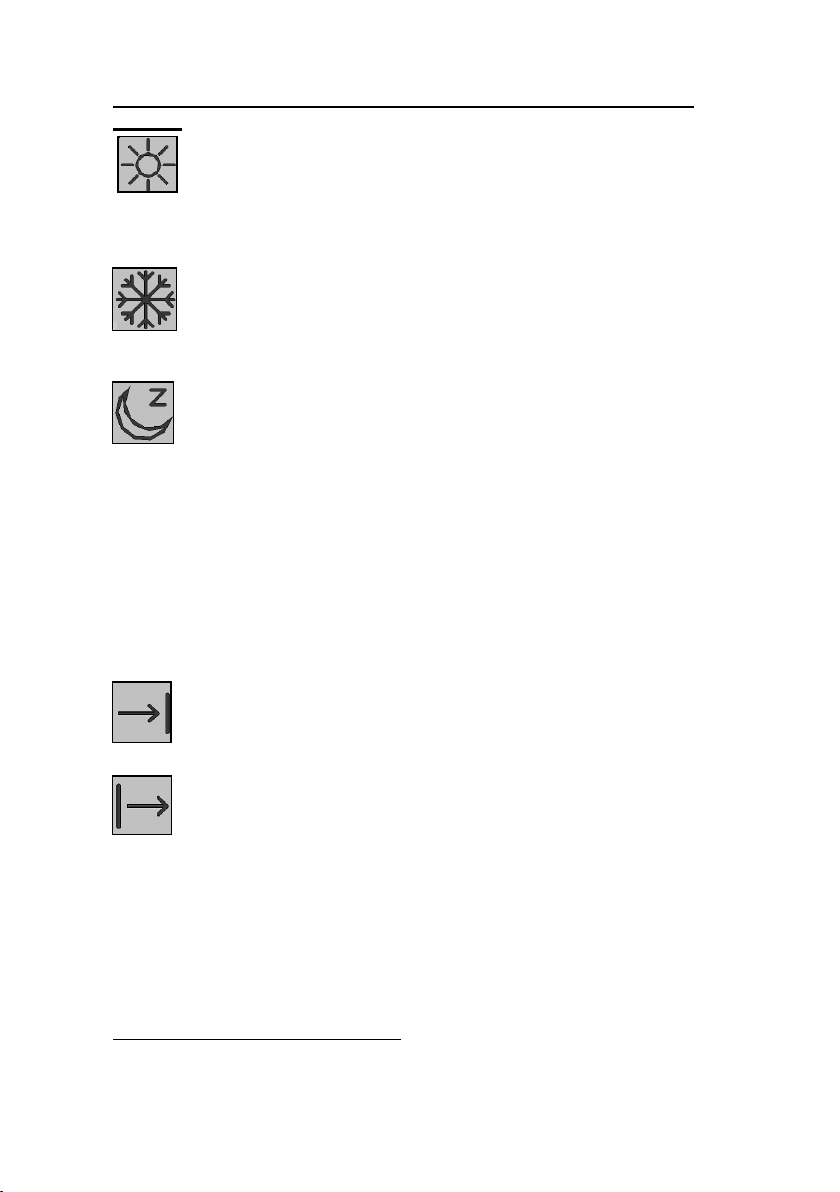

Индикаторы режима воздухообмена
Лето
Зима
Ночь
Индикаторы вида вентиляции
Приток
Полный воздухообмен
Вытяжка
Кнопка
уменьшения
скорости и
выключения
вентилятора
Кнопка
увеличения
скорости
вентилятора
Кнопки переключения режимов работы
Приток
Лето
Зима
Ночь
Вытяжка
устройство передней панели контроллера показано на Рис. 2
Рис. 2
8
Комплект поставки прибора
Наименование и условное обозначение
Обозначение или
документ на
поставку
Кол-
во
1. Прибор вентиляционный
энергосберегающий
"VAKIO" BASE.60/125-B01
1.1 Блок управления
1.2 Нагнетатель реверсивный
1.3 Регенератор
1.4 Шумоглушитель
1.5 Гильза 3
1.6 Решетка наружная
1.7 Пластина монтажная
1.8 Блок питания
1.9 Фильтр летний F6 3
1.10 Фильтр сменный G3
ТУ 4863-010-
23551518-2015
BASE.60.125.200
BASE.60.125.100
BASE.60.125.400
BASE.60.125.500
BASE.60.125.002
BASE.60.125.003
BASE.60.125.507
BASE.60.125.600
BASE.60.125.030
BASE.60.125.508-
01
1
1
1
1
1
1
1
1
2. Комплект для монтажа
BASE.60.125.010
1
3. Руководство по эксплуатации
BASE.60.125.000
РЭ
1
4. Комплект упаковки
BASE.60.125.090
1
3
Основная модификация прибора приведена в Табл. 1
"VAKIO» BASE.60/125-В01;
Табл. 1
В комплект поставки не входит. Предоставляется региональным дилером или монтажной
организацией. Может быть предоставлена по отдельному заказу.
9
