Vaillant VU INT 242/2-5, VU INT 200/2-5, VU INT 122/2-5, VU INT 280/2-5, VU INT 282/2-5 User Manual

VU INT 120/2-5
VU/VUW INT 200/2-5
VU/VUW INT 240/2-5
VU/VUW INT 280/2-5
VU INT 122/2-5
VU/VUW INT 202/2-5
VU/VUW INT 242/2-5
VU/VUW INT 282/2-5

RO/SK/GUS

Atmomax Plus, Turbomax Plus

pentru utilizatori

VU INT 120/2-5
VU/VUW INT 200/2-5
VU/VUW INT 240/2-5
VU/VUW INT 280/2-5
VU INT 122/2-5
VU/VUW INT 202/2-5
VU/VUW INT 242/2-5
VU/VUW INT 282/2-5

Instrucţiuni de utilizare

RO

Atmomax Plus, Turbomax Plus

Aparat de încălzire mural pe gaz

Ne rezervăm dreptul asupra modificărilor ulterioare!

2 Atmomax Plus, Turbomax Plus2

Cuprins

Generalităţi

Pentru informarea dumneavoastră . . . . . . . . . . . . . . 2

Simbolurile utilizate . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Responsabilităţi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Utilizare conform destinaţiei . . . . . . . . . . . . . . . . . . . . 2

Caracteristica CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Securitate

Instrucţiuni privind securitatea . . . . . . . . . . . . . . . . . 3

Precauţii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Garanţia producătorului

Garanţia producătorului . . . . . . . . . . . . . . . . . . . . . . . . 3

Utilizare

Privire de ansamblu . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Verificări înainte de prima punere în funcţiune . . . . . 4

Prepararea apei calde menajere/regimul de încărcare
a boilerului (numai la VUW sau VU cu boiler cuplat) 5

Regimul de încălzire . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Indicatoare de stare . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Înlăturarea defecţiunilor . . . . . . . . . . . . . . . . . . . . . . . 7

Scoaterea din funcţiune . . . . . . . . . . . . . . . . . . . . . . . 7

Întreţinerea şi inspecţia . . . . . . . . . . . . . . . . . . . . . . . . 8

Protecţia contra îngheţului . . . . . . . . . . . . . . . . . . . . . 8

Depistarea defecţiunilor . . . . . . . . . . . . . . . . . . . . . . . 9

Umplerea instalaţiei de încălzire (VUW) . . . . . . . . . . 9

Umplerea instalaţiei de încălzire (VU) . . . . . . . . . . . . 9

Golirea instalaţiei de încălzire . . . . . . . . . . . . . . . . . . . 9

Cuprins Generalităţi

Pentru informarea dumneavoastră

Simbolurile utilizate

Atenţie!

Neglijarea acestor instrucţiuni poate atrage
consecinţe asupra sănătăţii şi vieţii sau poate

duce la deteriorarea aparatului.

Acest simbol marchează instrucţiunile

importante.

• Acest simbol semnifică o activitate necesară.

Responsabilităţi

Nu ne asumăm responsabilitatea pentru

deteriorări cauzate de nerespectarea acestor
instrucţiuni.

Păstraţi cu grijă toate actele aparatului şi

înmânaţi-le, după caz, proprietarului ulterior.

Utilizare conform destinaţiei

Aparatele Vaillant Atmomax Plus / Turbomax Plus sunt
construite la nivelul tehnic şi după regulile tehnice de
securitate recunoscute. Cu toate acestea, utilizarea
neprofesională şi nerespectarea destinaţiei aparatelor
pot atrage consecinţe asupra sănătăţii şi vieţii utilizato­rilor sau terţilor, respectiv deteriorări ale aparatelor sau
ale altor valori. Aparatele sunt prevăzute ca generatoare
de căldură pentru instalaţii închise de încălzire centrală
cu apă caldă şi pentru prepararea apei calde menajere.
Folosirea în alte scopuri este neconformă cu destinaţia
acestora. Producătorul şi furnizorul nu sunt răspunzători
pentru daunele rezultate în acest mod. Riscul este
suportat exclusiv de utilizator.
Respectarea instrucţiunilor de utilizare şi de instalare,
precum şi a condiţiilor de inspecţie şi întreţinere fac
parte integrantă, de asemenea, din utilizarea conform
destinaţiei.

Caracteristica CE

Caracteristica CE

Cu ajutorul caracteristicii CE se atestă faptul că
aparatele îndeplinesc cerinţele fundamentale ale
Directivei privind Aparatele cu Gaz (Directiva 90/396/CE
a Consiliului) şi Directiva privind Compatibilitatea
Electromagnetică (Directiva 89/336/CE a Consiliului).
Aparatele îndeplinesc cerinţele fundamentale ale
Directivei privind Randamentul (Directiva 92/42/CE a
Consiliului).

3Atmomax Plus, Turbomax Plus 3

Securitate; Garanţia producătorului

Instrucţiuni privind securitatea

Instalarea şi reglarea

Lucrările de instalare şi reglare, precum şi întreţinerea
şi repararea aparatului vor fi executate numai de către
service autorizat.

Mirosul de gaz

În cazul apariţiei mirosului de gaz se vor avea în vedere
următoarele măsuri de securitate:

- nu se vor acţiona comutatoare electrice în zona
periculoasă,

- nu se va fuma în zona periculoasă,

- se va închide robinetul pentru blocarea gazului,

- se va aerisi zona afectată,

- se va anunţa întreprinderea distribuitoare a gazului.

Modificările în câmpul aparatului de încălzires

Nu sunt permise intervenţii la următoarele obiecte:

- aparatul de încălzire,

- conductele de gaz, aer, apă şi de alimentare cu
energie electrică,

- tubulatura de gaze arse,

- supapa de siguranţă a centralei,

- componentele constructive care pot influenţa
securitatea în funcţionare a aparatului.

Materiale explozive şi uşor inflamabile

Nu utilizaţi şi nu depozitaţi materiale explozive sau uşor
inflamabile în spaţiul destinat instalării aparatului.

Praful

Se va avea în vedere ca în spaţiul destinat instalării
aparatului să nu existe praf.

Inspecţia

Este necesară o inspecţie anuală a aparatului. Cu
executarea acesteia va fi însărcinat service-ul autorizat.
Vă recomandăm încheierea unui contract de întreţinere
cu un service autorizat.

Precauţii

Protecţia contra coroziunii

Nu folosiţi spray-uri, diluanţi, detergenţi cu conţinut de
clor, vopsele, adezivi ş.a.m.d. în preajma aparatelor. În
anumite condiţii, aceste materiale pot provoca
coroziunea – inclusiv asupra instalaţiei de evacuare a
gazelor.

Controlul nivelului apei

Controlaţi la intervale regulate nivelul apei din
instalaţie.

Umplerea instalaţiei de încălzire

Pentru umplerea şi reumplerea instalaţiei de încălzire
pot fi folosite conducte normale de apă. Există însă şi
cazuri excepţionale când nu se permite umplerea
instalaţiei de încălzire (apă puternic corozivă sau cu
conţinut ridicat de calcar).
În acest caz adresaţi-vă unui service autorizat.
Nu folosiţi nici un fel de adaos la prepararea apei.

Folosiţi numai apă curată pentru umplerea
instalaţiei de încălzire. Nu este permis nici un
fel de adaos chimic, în special antigel!

Grupul electrogen de siguranţă

Service-ul dvs. autorizat a racordat aparatul la reţeaua
electrică pentru instalare.
Dacă doriţi să menţineţi aparatul în funcţionare cu
ajutorul unui grup electrogen de siguranţă în cazul
căderii reţelei, valorile tehnice ale acestuia (tensiune,
frecvenţă) trebuie să corespundă cu cele ale reţelei, iar
puterea generată trebuie să fie cel puţin egală cucea
absorbită de aparat.
Pentru aceasta, consultaţi un service autorizat.

Neetanşeităţi

În cazul unor neetanşeităţi ale conductelor de apă caldă
între aparat şi racorduri, închideţi imediat robinetul de
apă rece de la aparat şi anunţaţi cel mai apropiat
service autorizat.

Garanţia producătorului

Garanţia aparatului este de doi ani în condiţiile
prevăzute în certificatul de garanţie.
Piesele de schimb se asigură de către producător/
furnizor pe o perioadă de minim 10 ani, contra cost
(în afara perioadei de garanţie).

RO

4 Atmomax Plus, Turbomax Plus4

Privire de ansamblu

Elementele componente

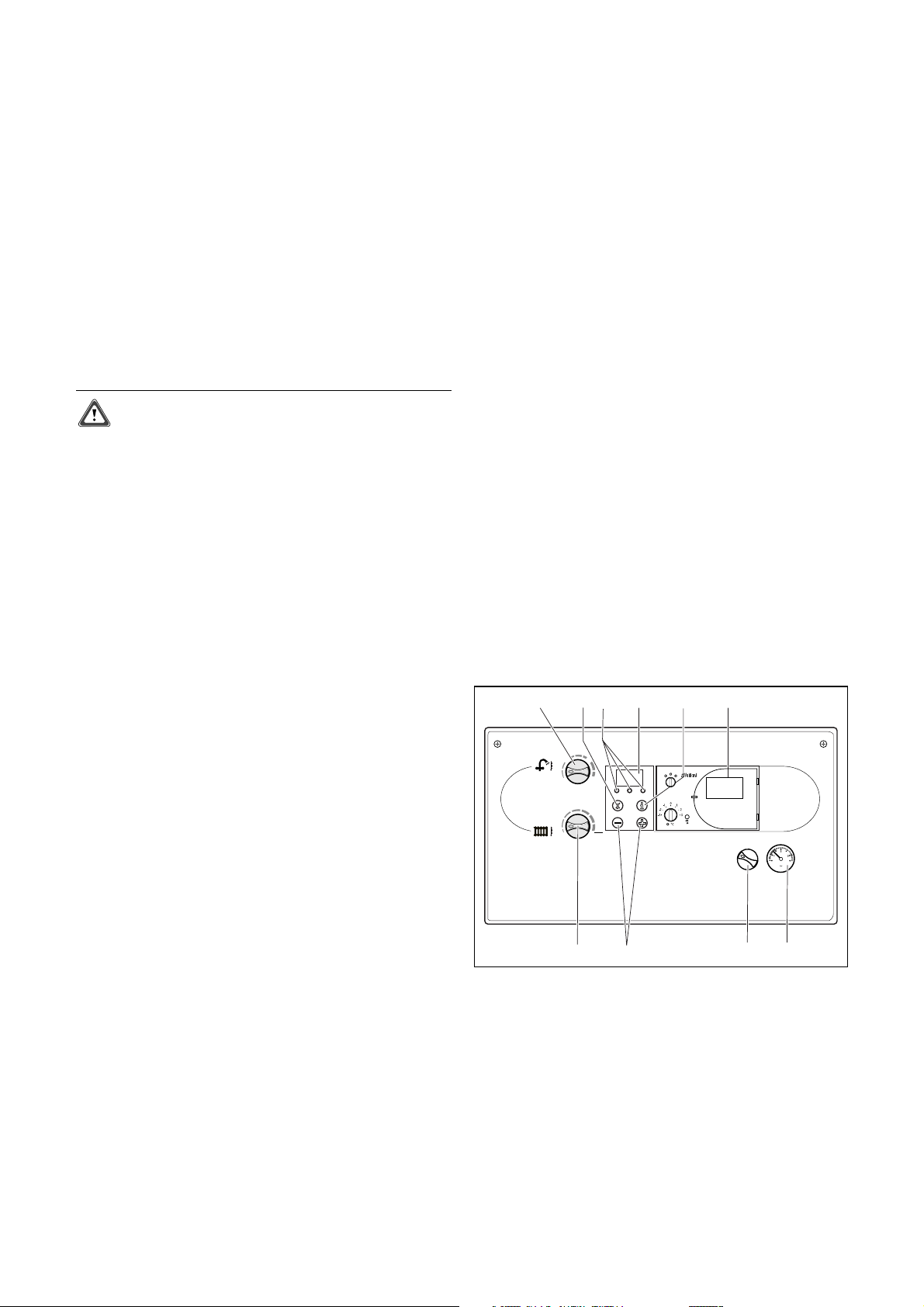

Fig. 1: Elementele componente

Apăsaţi în partea de sus pe mijlocul clapetei frontale şi
deschideţi-o. Elementele de deservire care trebuie
recunoscute au următoarele funcţii.

1 Comutator pentru reglarea temperaturii agentului

termic (pag. 6)

2 Tastele „+“ şi „-“ pentru derularea înainte şi înapoi a

indicaţiei display-ului (pentru service, la lucrările de
reglare şi depistare a defecţiunilor)

3 Comutator principal pentru pornirea şi oprirea

aparatului (pag. 5, respectiv pag. 8)

4 Regulator încorporat (accesoriu pentru ridicarea

nivelului de confort)

5 Tasta „i“: pentru apelarea informaţiilor
6 Display pentru indicarea modului de funcţionare actual

sau a anumitor informaţii suplimentare (pag. 6)

7 LED-uri pentru indicarea modului de funcţionare

actual

8 Tasta „Reset“: pentru remedierea anumitor defecţiuni

(vezi pag. 7)

9 Comutator pentru reglarea preliminară a temperaturii

apei calde* menajere (pag. 5)

10Manometru pentru indicarea presiunii în instalaţia de

încălzire

LED-uri

1 Pe display va fi indicată permanent temperatura

actuală a agentului termic pe tur (în exemplu 45 °C).
În caz de defecţiune, indicaţia temperaturii va fi înlo­cuită de fiecare dată cu codul de eroare corespunzător
(pagina 6).

2 LED, roşu

stins = nici o defecţiune
aprins = defecţiune (dispariţie flacără)

3 LED, galben

stins = lipsă flacără, aparatul
nu este în funcţiune
aprins = prezenţă flacără (recunoaştere flacără)

4 LED, verde

clipind = are loc alimentarea cu apă, încărcarea cu
pornire la cald/regimul de încărcare a boilerului
stins = nu are loc alimentarea cu apă, pornirea la
cald/regimul de încărcare a boilerului decuplate
aprins = pornirea la cald/regimul de încărcare a
boilerului cuplate

Fig. 2: Indicatoarele cu LED-uri

Verificări înainte de prima punere în
funcţiune

Deschideţi dispozitivele de blocare

Robinetul de alimentare cu apă rece trebuie să
fie deschis.

• Deschideţi un robinet de apă caldă şi asiguraţi-vă că
apa curge.

• Controlaţi dacă robineţii de închidere de pe tur şi retur
(1 şi 2), precum şi robinetul de gaz (3) sunt deschişi.

Robineţii de închidere de pe tur şi retur, precum
şi robinetul de gaz sunt deschişi dacă crestătura
coincide cu direcţia de curgere a apei/gazului.

Utilizare

* Numai pentru VUW sau VU cu boiler cuplat.

6

9

o
C

o
C

758 4

1

VRC-VC

I

0

32

10

1

2

4

o
C

o
C

3

VRC-VC

I

0

5Atmomax Plus, Turbomax Plus 5

Fig. 3: Deschiderea dispozitivelor de blocare

Controlul presiunii apei

• Controlaţi cu manometrul (1) presiunea apei din instalaţie.
Indicatorul manometrului trebuie să fie între 1 şi 1,5
bar. Dacă indicatorul se situează sub 0,8 bar cu
instalaţia la rece, reumpleţi instalaţia.

Fig. 4: Controlul presiunii apei

Prepararea apei calde menajere/regimul
de încărcare a boilerului
(numai la VUW sau VU cu boiler cuplat)

Fig. 5: Prepararea apei calde menajere

Comutatorul principal poate fi pornit numai dacă
instalaţia este umplută în mod regulamentar cu
apă. În caz contrar, pompa şi schimbătorul de
căldură pot suferi avarii.

• Rotiţi comutatorul principal (1) în poziţia "I".

• Poziţionaţi comutatorul pentru reglarea temperaturii
apei calde menajere (2) la valoarea dorită:
Aceasta corespunde:

VUW:

- Limita stângă cca. 35 °C,

- Limita dreaptă max. 65 °C.

VU cu boiler cuplat:

- Limita stângă cca. 15 °C,

- Limita dreaptă max. 75 °C.

La o duritate a apei mai mare de 10°dh
(1,79 mol/m

3

), fixaţi comutatorul (3) cel mult în

poziţia de mijloc (fig. 5).

Cuplarea şi decuplarea funcţiei de pornire la cald
(numai pentru VUW)

Fig. 6: Cuplarea şi decuplarea funcţiei de pornire la cald

Acest sistem vă livrează imediat apă caldă menajeră la
temperatura dorită. Pentru aceasta, apa din
schimbătorul secundar de căldură este menţinută la o
temperatură constantă prereglată.

• Funcţia de pornire la cald este activată, rotind pentru
scurt timp comutatorul (1) până la limita dreaptă.
LED-ul verde este aprins. Alegeţi acum temperatura
dorită.
Apa va fi menţinută în permanenţă la această
temperatură şi vă stă la dispoziţie în permanenţă.

• Funcţia de pornire la cald este decuplată, rotind pentru
scurt timp comutatorul (1) până la limita stângă.
LED-ul verde este acum stins.

Utilizare

RO

☞

Figura ilustrează un aparat VUW

I

0

132

1

o
C

o
C

VRC-VC

I

0

o

3

o
C

o
C

C

o
C

VRC-VC

I

0

2

b

o

C

1

o

C

a

a

b

1

6 Atmomax Plus, Turbomax Plus6

Obţinerea apei calde menajere*

La deschiderea unui robinet de apă caldă (1) al unui
consumator (chiuvetă, duş, robinet de baie etc.),
aparatul intră instantaneu în funcţiune şi furnizează apă
caldă menajeră.

Fig. 7: Obţinerea apei calde menajere

Aparatul întrerupe automat furnizarea apei calde la
închiderea robinetului. Este posibil ca pompa să mai
funcţioneze ulterior un interval scurt de timp.

Regimul de încălzire

Fig. 8: Reglarea temperaturii agentului termic pe tur

Reglarea temperaturii agentului termic pe tur

• Rotiţi comutatorul principal (1) în poziţia „I“.

• Poziţionaţi comutatorul pentru reglarea temperaturii
agentului termic pe tur (2) la valoarea dorită.
Recomandăm următoarele reglaje:
– Poziţie stânga în intervalul de tranziţie, (nu se

roteşte până la limită),
– Poziţie de mijloc pentru potrivit de rece,
– Poziţie dreapta pentru foarte rece.

Reglajul extern

• Fixaţi termostatul pentru temperatura camerei
(3, accesoriu) şi/sau capetele termostatice ale
corpurilor de încălzire (4, accesoriu) în conformitate
cu instrucţiunile corespunzătoare.

Vaillant are în programul de accesorii câteva
termostate pentru temperatura camerei, care nu
numai că vă crează un confort ridicat, dar vă
ajută să economisiţi bani şi protejează mediul
graţie reglării precise şi economice a instalaţiei.
Consultaţi instalatorul dumneavoastră!

Fig. 9: Reglajul extern

Indicatoarele de stare

(Pentru lucrările de revizie şi de service executate de
atelierul de specialitate).

Fig. 10: Indicatoarele de stare

Utilizare

Indicaţie Semnificaţie

S.00* nu se solicită căldură
S.01* pompă pentru uniformizare temperatură
S.03* proces de aprindere
S.04* funcţionare arzător
S.05* funcţionare auxiliară (timp de întârziere) a

ventilatorului şi pompei de circulaţie

S.07* funcţionare auxiliară (timp de întârziere) a

pompei de circulaţie
S.08* blocare arzător după regimul de încălzire
S.10** comutator de apă caldă menajeră pornit
S.21** pornirea la cald/regimul de încărcare a

boilerului cuplate
S.34* regim de protecţie contra îngheţului

Tabelul 1: Indicatoare de stare (o perspectivă completă asupra
codurilor de stare se găseşte în instrucţiunile de instalare)
* Regim de încălzire
**Regim de apă caldă menajeră (numai pentru VUW sau VU cu

boiler cuplat)

1

o
C

3

4

2

1

o
C

2

o
C

o
C

o
C

VRC-VC

I

0

1

o
C

o
C

VRC-VC

I

0

7Atmomax Plus, Turbomax Plus 7

Indicatoarele de stare se activează prin acţionarea tastei
„i“ (1). Pe display (2) se afişează indicaţia corespunză­toare fiecărui cod de stare, de ex. „S.34“ pentru regimul
de protecţie contra îngheţului. Puteţi obţine din tabelul
de mai jos semnificaţia unor coduri de stare. Prin
repetarea apăsării tastei „i“ reveniţi în modul normal.
În fazele de comutare, de ex. la repornire prin menţi­nerea flăcării, se va afişa pentru scurt timp mesajul de
stare „S.“.

Înlăturarea defecţiunilor

Fig. 11: Înlăturarea defecţiunilor

Fig. 12: Înlăturarea defecţiunilor

Defecţiuni în procesul de aprindere

Dacă într-un interval de cca. 10s nu are loc o aprindere
automată, aparatul nu mai intră în funcţiune şi se
comută pe „Störung“ („Defecţiune“).
Acest lucru se va indica optic prin intermediul LED-ului
roşu (1) şi prin indicarea codurilor de eroare „F.28“ sau
„F.29“ (dispariţie flacără în timpul funcţionării).
O nouă aprindere automată poate avea loc numai după
resetarea avariei.

• În acest caz apăsaţi butonul pentru înlăturarea
defecţiunii (2) şi menţineţi-l apăsat timp de cca. 1s.

Dacă aparatul nu intră în funcţiune nici după a
treia încercare de înlăturare a defecţiunii,
consultaţi cel mai propiat service autorizat sau
reprezentanţa Vaillant.

Aparatul se comută pe „Defecţiune“ şi în cazul lipsă de
apă. Această „Defecţiune“ va fi indicată prin codul de
eroare „F 22“. Aparatul poate fi repus în funcţiune
numai când instalaţia de încălzire este umplută
corespunzător cu apă.

Defecţiuni ale căii de aer şi de evacuare a gazelor
arse (Turbomax)

Aparatele Vaillant Turbomax sunt echipate cu un
ventilator. În cazul funcţionării necorespunzătoare a
ventilatorului, aparatul se opreşte. Pe display apar
mesajele de eroare „F.32“ sau „F.33“.
În acest caz consultaţi atelierul de specialitate pentru
verificare.

Defecţiuni ale căii de evacuare a gazelor arse
(Atmomax)

Aparatele Vaillant Kamin sunt dotate cu un senzor de
gaze arse. În cazul evacuării necorespunzătoare a
gazelor arse, aparatul se opreşte. Aparatul reporneşte
automat după cca. 15 – 20 minute de la oprire.
În cazul opririi repetate (aparatul execută automat
maxim 3 încercări de aprindere), aparatul nu mai intră în
funcţiune. Pe display apare mesajul de eroare „F.36“.

În acest caz consultaţi atelierul de specialitate
pentru verificare.

Scoaterea din funcţiune

Trecerea de pe regimul de încălzire pe regimul de vară

Fig. 13: Fixarea pe regim de vară

Utilizare

RO

* Numai pentru VUW sau VU cu boiler cuplat.

1

o
C

o
C

VRC-VC

I

0

max. 3 x

2

STOP

o
C

o
C

VRC-VC

I

0

o

C

o

C

o

C

1

o
C

o
C

VRC-VC

I

0

8 Atmomax Plus, Turbomax Plus8

Puteţi, de exemplu, ca pe timpul verii să
deconectaţi regimul de încălzire, în timp ce
prepararea apei calde* menajere rămâne
funcţională.

• Pentru aceasta, acţionaţi comutatorul de reglare a
temperaturii agentului termic pe tur (1) până la limita
stângă.

Scoaterea completă din funcţiune

Fig. 14: Scoaterea completă din funcţiune

La scoaterea completă din funcţiune se deconectează
atât regimul de încălzire cât şi cel de preparare apă
caldă* menajeră.

• Pentru aceasta, rotiţi comutatorul principal (2) în
poziţia „0“.

În cazul scoaterii din funcţiune pe perioade mai
îndelungate (de exemplu concediu), trebuie să
închideţi suplimentar robinetul de gaz şi
robinetul de închidere a apei reci.
În acest caz se vor lua în considerare şi
indicaţiile privind protecţia contra îngheţului.

Întreţinerea şi inspecţia

Curăţaţi mantaua aparatului dumneavoastră cu un
prosop umed şi puţin săpun. Nu folosiţi spumanţi sau
detergenţi care ar putea deteriora mantaua sau
armătura din material plastic.
Aparatul are nevoie de cel puţin o revizie anuală
executată de un service autorizat. Pentru o revizie
regulată este necesară, în orice caz, încheierea unui
contract de întreţinere cu atelierul dvs. sau cu
reprezentanţa Vaillant.

Protecţia contra îngheţului

Asiguraţi-vă că în cazul absenţei dumneavoastră pe o
perioadă foarte rece, instalaţia de încălzire rămâne în
funcţiune şi spaţiile sunt aduse la o temperatură
suficientă.
Aparatul dumneavoastră este echipat cu o funcţie de
protecţie contra îngheţului: dacă temperatura agentului
termic pe tur scade sub 5 °C când comutatorul principal
este pornit, aparatul se pune în funcţiune şi încălzeşte
circuitul intern la 30 °C.

Spălarea întregii instalaţii de încălzire nu poate

fi garantată.

Acordaţi atenţie faptului că aparatul se deconectează
automat cu ajutorul unui dispozitiv de supraveghere
încorporat la apariţia defecţiunilor corespunzătoare,
de exemplu întreruperea alimentării cu energie (gaz,
curent) sau la apariţia unor defecţiuni în instalaţia de
evacuare a gazelor.

Protecţia contra îngheţului şi dispozitivul de

supraveghere pot funcţiona numai atunci când
comutatorul principal al aparatului este în

poziţia „I“ şi nu există întreruperi de la reţea.

O altă posibilitate de protecţie contra îngheţului constă
în golirea completă atât a instalaţiei de încălzire cât şi a
aparatului.

Depistarea defecţiunilor

În cazul în care apar probleme la funcţionarea aparatului
Vaillant, verificaţi următoarele:

1. Aparatul nu intră în funcţiune

• Este racordată alimentarea cu gaz?

• Este asigurată alimentarea cu apăt?

• Este suficientă presiunea apei?

• Este cuplată alimentarea electrică?

• Este pornit comutatorul principal? (poziţia „I“)

• Defecţiune la procesul de aprindere?

2.În regim preparare apă caldă nu există defecţiuni;
încălzirea nu intră în funcţiune

• Se solicită căldură prin regulatorul extern?

În cazul în care aparatul dvs. nu funcţionează nici
acum în condiţii optime, anunţaţi cel mai apropiat
service sau reprezentanţa Vaillant.

Utilizare

* Numai pentru VUW sau VU cu boiler cuplat.

o

C

o

C

I

0

2

o
C

o
C

VRC-VC

I

0

9Atmomax Plus, Turbomax Plus 9

Utilizare

RO

Umplerea instalaţiei de încălzire (VUW)

Pentru o funcţionare ireproşabilă a instalaţiei de
încălzire, aceasta necesită o anumită presiune a apei
(≥ 1 bar). Dacă indicaţia manometrului scade sub această
valoare, trebuie să umpleţi instalaţia cu apă.

Folosiţi numai apă curată pentru umplerea

instalaţiei de încălzire. Nu este permis nici un
fel de adaos chimic, în special antigel!

Pentru umplerea instalaţiei, procedaţi după cum
urmează:

• Deschideţi la maxim robinetele cu cap termostatic.

• Montaţi robinetul de umplere (1).

• Rotiţi lent robinetul de umplere în sensul deschiderii şi
permiteţi umplerea cu apă până când este atinsă
valoarea necesară (2).

• Închideţi robinetul de umplere.

• Aerisiţi corpurile de încălzire.

• În încheiere, verificaţi încă o dată presiunea apei din
instalaţie (în caz contrar, se va repeta integral procesul
de umplere).

• Scoateţi robinetul de umplere (1).

Dacă este necesară reumplerea prea frecventă,

este posibil ca instalaţia dvs. să fie neetanşă.
Anunţaţi service-ul autorizat!

Umplerea instalaţiei de încălzire (VU)

Pentru o funcţionare ireproşabilă a instalaţiei de încălzi­re, aceasta necesită o anumită presiune a apei (≥ 1 bar).
Dacă indicaţia manometrului scade sub această valoare,
trebuie să umpleţi instalaţia cu apă.

Folosiţi numai apă curată pentru umplerea

instalaţiei de încălzire. Nu este permis nici un
fel de adaos chimic, în special antigel!

Pentru umplerea instalaţiei, procedaţi după cum
urmează:

• Deschideţi supapele de blocare ale circuitului de
încălzire.

• Deschideţi puţin robinetul de umplere şi lăsaţi să intre
apă în instalaţie.

• Deschideţi supapa de aerisire a corpului de încălzire
situat cel mai jos până când apa care iese nu mai
conţine bule de aer.

• Repetaţi acest procedeu pentru toate corpurile de în­călzire până când se umple întreaga instalaţie, nu mai
există incluziuni de aer şi manometrul indică 1,5 bar.

Fig. 15: Umplerea şi golirea instalaţiei de încălzire

Golirea instalaţiei de încălzire

• Fixaţi un furtun la racordul de golire (3) al instalaţiei.

• Duceţi capătul liber al furtunului către un loc potrivit
pentru deversare (4).

• Închideţi robinetele de revizie (5, accesorii).

• Deschideţi robinetul de golire.

• Deschideţi supapele de aerisire ale corpurilor de încăl­zire. Începeţi cu corpul de încălzire cel mai de sus şi
continuaţi în jos.

• După ce apa s-a scurs, închideţi din nou supapele de
aerisire ale corpurilor de încălzire şi robinetul de
golire.

1

90°

5

3

4

2

Pre prevádzkovateľa

VU INT 120/2-5
VU/VUW INT 200/2-5
VU/VUW INT 240/2-5
VU/VUW INT 280/2-5
VU INT 122/2-5
VU/VUW INT 202/2-5
VU/VUW INT 242/2-5
VU/VUW INT 282/2-5

Návod na obsluhu

SK

Atmomax Plus, Turbomax Plus

Nástenné plynové vykurovacie teleso

Zmeny vyhradené!

2 Atmomax Plus, Turbomax Plus

Obsah

Všeobecne

Pre Vašu informáciu . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Použité symboly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Ručenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Používanie v súlade s určením . . . . . . . . . . . . . . . . . . 2

Značka CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Bezpečnosť

Bezpečnostné pokyny . . . . . . . . . . . . . . . . . . . . . . . . . 3

Bezpečné zaobchádzanie . . . . . . . . . . . . . . . . . . . . . . . 3

Záruka na výrobok

Záruka na výrobok . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Obsluha

Prehľady . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Preskúšanie pred uvedením do prevádzky . . . . . . . . 4

Príprava teplej úžitkovej vody/plnenie zásobníka
(len pri VUW alebo VU s pripojeným zásobníkom) . . 5

Vykurovacia prevádzka . . . . . . . . . . . . . . . . . . . . . . . . . 5

Stavové informácie . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Odrušenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Vyradenie z prevádzky . . . . . . . . . . . . . . . . . . . . . . . . 7

Údržba a kontrola . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Ochrana pred mrazom . . . . . . . . . . . . . . . . . . . . . . . . . 7

Vyhľadávanie závad . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Napustenie vykurovania (VUW) . . . . . . . . . . . . . . . . . 8

Napustenie vykurovania (VU) . . . . . . . . . . . . . . . . . . 9

Vypustenie vykurovania . . . . . . . . . . . . . . . . . . . . . . . 9

Obsah Všeobecne

Pre Vašu informáciu

Použité symboly

Pozor!

Pri nedodržaní týchto pokynov je ohrozené Vaše
zdravie a život, alebo môže dôjsť k poškodeniu

zariadenia.

Tento symbol odkazuje na dôležité upozornenia.

• Tento symbol znamená potrebnú aktivitu.

Ručenie

Za škody spôsobené nedodržaním tohoto návodu

nepreberáme žiadnu záruku!

Prosím uschovajte starostlivo všetky doklady od

prístroja a prípadne tieto odovzdajte ďalšiemu
majiteľovi prístroja.

Používanie v súlade s určením

Zariadenia Vaillant Atmomax Plus / Turbomax Plus sú
konštruované podľa najnovšieho stavu techniky a
uznávaných bezpečnostno-technických pravidiel.
Napriek tomu môže pri nesprávnom používaní alebo pri
používaní, ktoré nieje v súlade s určením, nastať
nebezpečie ohrozenia zdravia a života užívateľa, popr.
tretích osôb, popr. môže dôjsť k poškodeniu prístrojov a
iných hodnôt.
Zariadenia sú určené pre výrobu tepla v uzavretých
teplovodných systémoch ústredného kúrenia. Iný účel
použitia alebo nad rámec tohoto je považované za
používanie, ktoré nezodpovedá určeniu zariadenia.
Za škody z toho vyplývajúce výrobca/dodávateľ neručí.
Riziko nesie sám užívateľ.
K používaniu v súlade s určením patrí tiež dodržovanie
návodu na obsluhu a inštaláciu a dodržovanie
podmienok kontroly a údržby.

Značka CE

Caracteristica CE

Značka CE preukazuje, že zariadenia splňujú základné
požiadavky Smernice pre plynové zariadenia (Smernice
90/396/EHS) a Smernice o elektromagnetickej
zlučiteľnosti (Smernice 89/336/EHS). Zariadenia splňujú
základné požiadavky Smernice o účinnosti (Smernice
92/42/EHS).

3Atmomax Plus, Turbomax Plus

Bezpečnosť; Záruka na výrobok

Bezpečnostné pokyny

Montáž a nastavenie

Montáž a nastavenie ako i údržbu a opravy smie
vykonávať len odborná firma.

Plynový zápach

Pri výskyte plynového zápachu dodržujte nasledujúce
bezpečnostné pokyny:

- nepoužívajte žiadne elektrické vypínače v ohrozenom
priestore,

- v ohrozenom priestore nefajčite,

- uzavrite plynový uzavierací kohút,

- ohrozený priestor vyvetrajte,

- je potrebné oznámiť podniku zabezpečujúcemu
rozvod plynu (PZRP).

Zmeny v okolí vykurovacieho zariadenia

Na následne uvedených veciach nesmú byť vykonávané
žiadne zmeny:

- na vykurovacom prístroji,

- na plynovom, vetracom, vodnom a elektrickom vedení,

- na odvádzaní splodín,

- na poistnom ventile pre vykurovaciu vodu,

- na stavebných úpravách, ktoré by mohli ovplyvniť
prevádzkovú bezpečnosť zariadenia.

Výbušné a ľahko zápalné látky

Nepoužívajte alebo neskladujte výbušné alebo ľahko
zápalné látky (napr. benzín, papier, farby) v priestore,
kde je zariadenie umiestnené.

Prach

Zaistite, aby bol prístroj umiestený v bezprašnej
miestnosti.

Kontrola

Kontrola zariadenia sa musí vykonávať každoročne.
Vykonávaním kontrol poverte Vašu odbornú uznanú
firmu. S touto odbornou firmou doporučujeme uzavretie
zmluvy o vykonávaní kontrol.

Bezpečné zaobchádzanie

Ochrana pred koróziou

V blízkosti zariadenia nepoužívajte žiadne spreje,
riedidlá, čistiace prostriedky obsahujúce chlór, farby,
lepidlá apod. Tieto látky môžu za nepriaznivých
okolností viesť ku korózii – tiež v zariadení pre
odvádzanie spalín.

Kontrola stavu vody

Kontrolujte pravidelne stav vody v zariadení.

Naplnenie vykurovacieho zariadenia

K naplneniu a doplňovaniu vykurovacieho zariadenia je
možné obvykle použiť vodu z vodovodu. Vo
výnimočných prípadoch však dochádza k veľmi silným
odchýlkam od kvality vody, ktorá potom prípadne nieje
vhodná pre naplnenie vykurovacieho zariadenia (silno
korozívna alebo vápenitá voda).
V takom prípade sa obráťte na Vašu odbornú firmu.
Nepoužívajte žiadne doplnkové prípravky pre úpravu
vody.

Núdzový agregát

Vaša odborná firma vykonala napojenie na elektrickú
sieť.
Ak budete chcieť zariadenie udržať v prípade výpadku
prúdu v prevádzke pomocou núdzového agregátu, musí
tento zodpovedať svojimi technickými parametrami
(napätie, frekvencia) parametrom elektrickej siete a
aspoň príkonu Vášho zariadenia. Za týmto účelom sa
prosím poraďte s odbornou firmou.

Netesnosti

Pri prípadných netesnostiach v oblasti vedenia teplej
vody medzi zariadením a miestom odberu uzavrite
ihneď uzavierací ventil studenej vody na zariadení a
závadu nechajte odstrániť odbornou firmou.

Záruka na výrobok

Dovozca poskytuje na prístroj záruku v lehote a za
podmienok, ktoré sú uvedené v záručnom liste. Záručný
list je nedeliteľnou súčasťou dodávky prístroja a jeho
platnosť je podmienená úplným, čitateľným a pravdivým
vyplnením všetkých údajov.

SK

4 Atmomax Plus, Turbomax Plus

Prehľady

Obslužné prvky

Obr. 1: Obslužné prvky

Zatlačte v hornej časti na stred čelnej klapky a odklopte
ju smerom dolu. Teraz sa objavia obslužné prvky, ktoré
majú nasledujúce funkcie.

1 Otočný gombík pre nastavenie spínacej teploty kúrenia
2 Tlačidlá "+" a "-" pre pohyb vpred a vzad na

ukazovateli displeja (pre odborného pracovníka pri
nastavovaní alebo pre vyhľadávanie závady)

3 Hlavný vypínač pre zapnutie a vypnutie prístroja

(str. 5 popr. str. 8)

4 Zabudovaný regulátor (príslušenstvo pre zvýšenie

komfortu)

5 Tlačidlo "i", pre vyvolanie informácií
6 Displej pre zobrazenie aktuálneho druhu prevádzky,

alebo určitých dodatkových informácií (str. 6)

7 Diódy zobrazenia aktuálneho druhu prevádzky
8 Tlačidlo "Odblokovanie" k odstráneniu určitých závad

(viď str. 7)

9 Otočný gombík pre nastavenie teploty vody (str. 5)*
10Manometer pre zobrazenie tlaku vo vykurovacom

systéme

Diódy LED

1 Na displeji sa vždy zobrazuje aktuálna spínacia teplota

kúrenia (napríklad 45 °C) V prípade chyby sa miesto
teploty zobrazí chybový kód (str. 6).

2 Červená

nesvieti = bez závad
svieti = závada (výpadokplameňa)

3 Žltá

nesvieti = nie je plameň, prístroj nie je v činnosti
svieti = signalizuje plameň (rozpoznanie plameňa)

4 Zelená

bliká = odoberá sa úžitková voda, rozbieha sa ohrev
pre teplý štart
nesvieti = neprebieha odber vody, vypnutý teplý štart
vieti = zapnutý teplý štart

Obr. 2: Diódy LED

Preskúšanie pred uvedením do prevádzky

Otvorenie uzavieracieho ventilu

Uzavierací ventil studenej vody musí byť
otvorený.

• Otočte výtokovým ventilom teplej vody a uistite sa, že
tečie voda (len pri VUW alebo VU s pripojeným
zásobníkom).

• Prekontrolujte, či sú uzavieracie ventily pre napustenie
a vypustenie kúrenia (1 a 2) ako i uzavierací ventil
plynu (3) otvorené.

Ventily pre napustenie a vypustenie kúrenia a
uzavierací ventil plynu sú otvorené, ak smer
zárezov odpovedá smeru prietoku vody.

Obr. 3: Otvorenie uzavieracích ventilov

Obsluha

* Len pri VUW alebo VU s pripojeným zásobníkom.

6

9

o
C

o
C

758 4

1

VRC-VC

I

0

32

10

1

2

4

o
C

o
C

3

VRC-VC

I

0

I

0

132

5Atmomax Plus, Turbomax Plus

Kontrola stavu vody

• Na manometri (1) prekontrolujte stav vody v zariadení.
Ukazovateľ manometra by mal stáť medzi 1 a 1,5 bar.
Ak stojí ukazovateľ v studenom stave zariadenia pod
0,8 bar, doplňte stav vody v zariadení.

Obr. 4: Kontrola stavu vody

Príprava teplej úžitkovej vody/plnenie
zásobníka (len pri VUW alebo VU s
pripojeným zásobníkom)

Obr. 5: Príprava teplej vody

Hlavný vypínač môže byť zapnutý len vtedy, ak

je vykurovacie zariadenie riadne naplnené
vodou. Ak na to nebudete dbať, môže dôjsť k

poškodeniu čerpadla a výmenníka tepla.

• Otočte hlavný vypínač (1) do polohy "I".

• Otočný gombík pre nastavenie výstupnej teploty teplej
vody (2) nastavte na zvolenú teplotu.

Pritom odpovedá:
VUW:

- Lavy doraz cca 35 °C,

- Pravy doraz max. 65 °C.
VU s pripojeným zásobníkom:

- Lavy doraz cca 15 °C,

- Pravy doraz max. 75 °C.

Pri tvrdosti vody vyššej než 10°(nemeckých
stupňov tvrdosti vody, 1,79 mol/m

3

) nastavte
otočný gombík (3) maximálne do strednej polohy
(Obr. 5.)

Vypnutie a zapnutie funkcie teplého štartu
(len pri VUW)

Systém teplého štartu Vám ihneď dodá teplú vodu
požadovanej teploty. Pre tento účel je do výmenníku
teplej vody zabudovaný malý zásobník.

Obr. 6: Vypnutie a zapnutie funkcie teplého štartu

• Systém teplého štartu je aktivovaný, keď otočíte
gombíkom (1) krátko na doraz doprava. Zelená dióda
svieti. Teraz zvoľte žiadanú teplotu. Voda sa bude
udržiavať na tejto. Teplote a pri odbere je Vám ihneď k
dispozícii.

• Systém teplého štartu bude vyradený, keď otočíte
gombíkom (1) krátko na doraz vľavo. Zelená dióda
teraz nesvieti.

Odber teplej vody

Pri otvorení kohútika teplej vody (1) na odbernom mieste
(umývadlo, sprcha, vaňa atd.) sa zariadenie samo zapne
a dodá Vám teplú vodu.

Obr. 6: Odber teplej vody

Vaše zariadenie sa samo vypne pri uzavretí odberného
ventilu. Môže sa stať, že bude ešte chvíľu dobiehať
čerpadlo.

Obsluha

SK

* Len pri VUW alebo VU s pripojeným zásobníkom.

1

o
C

o
C

VRC-VC

I

0

b

o

C

1

o

C

a

a

b

1

o

3

o

C

o

C

C

o
C

VRC-VC

I

0

2

1

6 Atmomax Plus, Turbomax Plus6

Vykurovacia prevádzka

Obr. 7: Nastavenie spínacej teploty

Nastavenie spínacej teploty

• Otočte hlavným vypínačom (1) do polohy ”I”.

• Otočný gombík pre reguláciu spínacej teploty kúrenia
(2) nastavte na zvolenú teplotu. Doporučujeme
nasledujúce nastavenie:
– Nastavenie vľavo v prechodnom období, ale neotáčať

až na doraz,
– Nastavenie uprostred pri miernom chlade,
– Nastavenie vpravo pri silnom chlade.

Nastavenie externého regulátora

Obr. 8: Nastavenie externých regulátorov

• Nastavte regulátor izbovej teploty (3, príslušenstvo)
alebo termostatické ventily vykurovacích telies
(4, príslušenstvo) podla príslušných návodov.

V programe príslušenstva firmy Vaillant sa
nachádza niekolko typov regulátorov izbovej
teploty, s ktorými môžete dosiahnuť nielen
vyšší komfort, ale zároveň ušetríte presnou a
hospodárnou reguláciou zariadenia Vašu
peňaženku i životné prostredie.
Spýtajte sa Vášho inštalatéra!

Stavové informácie

(Pre údržbárske a servisné práce konané
odborníkom).

Obr. 9: Stavové informácie

Stavové informácie sa aktivujú stlačením tlačidla "i" (1).
Na displeji (2) sa teraz zobrazí príslušný stavový kód,
napr. "S.34" pre prevádzku ochrany proti mrazu. Význam
niektorých stavových kódov môžete zistiť z nižšie
uvedenej tabuľky. Opakovaným stlačením tlačidla "i" sa
vrátite späť do normálneho chodu.
V prepínacích fázach, napr. pri novom nábehu pri
vynechaní plameňa, sa krátkodobo zobrazí stavové
hlásenie "S".

Obsluha

Zobrazenie Význam kódu

S.00* bez požiadavky na kúrenie
S.01* nábeh ventilátora
S.03* zapaľovanie
S.04* činnosť horáka
S.05* dobiehanie ventilátora a čerpadla
S.07* dobiehanie čerpadla
S.08* blokovanie horáka po vykurovacej prevádzke
S.10** zapnutý spínač teplej vody
S.21** teplý štart/zapnuté plnenie zásobníka
S.34* prevádzka ochrany proti mrazu

Tabuľka 1: Stavové informácie (úplný prehľad stavových kódov
nájdete v montážnom návode)
*vykurovacia prevádzka
**ohrev teplej vody (len pri VUW alebo VU s pripojeným

zásobníkom)

* Len pri VUW alebo VU s pripojeným zásobníkom.

o
C

o
C

2

o
C

o
C

o
C

VRC-VC

I

0

1

2

1

o
C

o
C

VRC-VC

I

0

3

4

7Atmomax Plus, Turbomax Plus 7

Odrušenie

Obr. 11: Odblokovanie

Obr. 12: Odblokovanie

Poruchy zapaľovania

Ak neprebehne behom 10 s automatické zapálenie,
prístroj sa neuvedie do prevádzky a prepne na
"Poruchu".
Toto sa oznamuje opticky červenou diódou (1) a
zobrazením chybového kódu "F.28" alebo "F.29"
(výpadok plameňa v priebehu prevádzky). Opätovné
automatické zapálenie môže prebehnúť až po
uskutočnenom "Odblokovaní".

• V tomto prípade stlačte odblokovacie tlačidlo (2) a
pridržte ho po dobu asi 1 s.

Ak prístroj ani po treťom pokuse o odrušenie nie

je možné uviesť do prevádzky, poraďte sa
prosím s odborníkom alebo zákazníckym
servisom firmy Vaillant.

Prístroj sa prepne do stavu "Porucha" tiež pri
nedostatku vody. Táto "Porucha" sa signalizuje
chybovým kódom "F.22". Prístroj smie byť znovu
uvedený do prevádzky až v tom prípade, keď je
vykurovací systém riadne naplnený vodou.

Poruchy prívodu vzduchu/odvodu spalín (Turbomax)

Prístroje Vaillant Turbomax sú vybavené ventilátorom.
Pri nesprávnej funkcii ventilátora sa prístroj vypne. Na
displeji sa potom zobrazia chybové hlásenia "F.32" alebo
"F.33".

V tomto prípade sa kvôli preskúšaniu obráťte na
odborníka.

Poruchy v odťahu spalín (Atmomax)

Prístroje Komín sú vybavené snímačom spalín. Pri
nekorektnom odťahu spalín sa prístroj odpojí. Opätovné
zapnutie prístroja sa uskutoční automaticky asi
15 - 20 minút po tomto vypnutí.
Pri opakovanom odpojení (prístroj vykoná automaticky
maximálne 3 pokusy o zapálenie) sa prístroj už neuvedie
späť do prevádzky. Na displeji sa zobrazí chybové
hlásenie "F.36".

V takomto prípade privolajte odborníka.

Vyradenie z prevádzky

Vypnutie vykurovacej prevádzky (letná prevádzka)

Obr. 13: Nastavenie letnej prevádzky

V lete môžete kúrenie vypnúť, ohrev teplej
vody* zostane i naďalej v prevádzke.

• Za týmto účelom otočte gombíkom regulácie spínacej
teploty (1) doľava na doraz.

Obsluha

SK

* Len pri VUW alebo VU s pripojeným zásobníkom.

1

o
C

o
C

VRC-VC

I

0

max. 3 x

STOP

2

o

C

o

C

o
C

o
C

VRC-VC

I

0

o

C

1

o
C

o
C

VRC-VC

I

0

8 Atmomax Plus, Turbomax Plus8

Úplné vyradenie z prevádzky

Obr. 14: Úplné vyradenie z prevádzky

Pri úplnom vyradení z prevádzky je celkom vypnuté ako
kúrenie, tak i ohrev teplej vody*.

• Za týmto účelom prepnite hlavný vypínač (2) do
polohy "0".

Pri dlhodobom vyradení z prevádzky (napr.
dovolenka) by ste mali naviac uzavrieť tiež
uzavieracie ventily plynu a studenej vody.
V tejto súvislosti neprehliadnite upozornenie
týkajúce sa ochrany pred mrazom.

Údržba a kontrola

Pre čistenie plášťa prístroja používajte vlhkú handričku a
trochu mydla. Nepoužívajte žiadne čistiace prostriedky a
prášky, ktoré by mohli plastový plášť alebo armatúry
poškodiť.
Prístroj by mal byť raz ročne prehliadnutý odbornou
firmou. Pre pravidelnú údržbu uzavrite v každom
prípade zmluvu o kontrole a údržbe s odbornou firmou.

Ochrana pred mrazom

Zaistite behom vykurovacieho obdobia v dobe Vašej
neprítomnosti prevádzku vykurovacieho zariadenia a
dostatočné temperovanie miestnosti.
Váš prístroj je vybavený funkciou ochrany proti mrazu:
Ak klesne spínacia teplota kúrenia pri zapnutom
hlavnom spínači prístroja pod 5 °C, prístroj sa uvedie do
prevádzky a vykuruje vnútorný okruh na cca 30 °C.

Nie je možné zaručiť prepláchnutie celého
zariadenia.

Dbajte na to, aby sa zariadenie automaticky vyplo
pomocou zabudovaných kontrolných zariadení pri
výskyte závady, napr. pri prerušení dodávky el. prúdu,
plynu alebo pri závadách v odvode spalín.

Ochrana pred mrazom a kontrolné

zariadenia môžu fungovať len vtedy, keď je

hlavný vypínač prístroja nastavený v polohe
”I” a nieje prerušené spojenie s elektrickou
sieťou.

Iná možnosť ochrany pred mrazom spočíva v úplnom
vyprázdnení ako vykurovacieho systému, tak i prístroja.

Vyhľadávanie závad

V prípade, že sa pri prevádzke Vášho prístroja Vaillant
vyskytnú problémy, prekontrolujte nasledujúce body:

1. Prístroj nieje možné uviesť do prevádzky

• Je pripojený plyn?

• Je zaistený prívod vody?

• Je tlak vody dostatočný?

• Je zapojený prívod el. prúdu?

• Je zapnutý hlavný vypínač? (zapnuté na "I")

• Porucha pri zapaľovaní? (viď strana 7)

2.Ohrev teplej vody* je bezporuchový, nedá sa uviesť
do prevádzky kúrenie

• Vyžadujú externé regulátory vykurovaciu prevádzku?
(viď strana 6)

V prípade, že Váš prístroj teraz bezvadne nepracuje,
poraďte sa s odborníkom alebo zákazníckym
servisom firmy Vaillant.

Napustenie vykurovania (VUW)

Pre bezchybnú prevádzku vykurovacieho systému je z
hľadiska vykurovacieho systému nutný určitý tlak vody
((≥ 1bar). Ak poklesne ukazovateľ na manometri pod
túto hodnotu, musíte do systému doplniť vodu.

Pri napúšťaní vykurovacieho systému

používajte len čistú vodu z vodovodného

potrubia. Pridávanie chemických prostriedkov,
hlavne prostriedkov pre ochranu proti mrazu,
nie je povolené!

Napustenie systému vykonajte následovne:

• Otvorte všetky termostatické ventily systému.

• Nasaďte napúšťací kohút (1).

• Napúšťací kohút pomaly otvorte a doplňujte vodu tak
dlho, dokiaľ nie je dosiahnutá potrebná hodnota (2).

• Napúšťací kohút uzavrite.

• Vykonajte odvzdušnenie systému na telesách.

• Na záver skontrolujte tlak vody v systéme (popr.
opakujte plnenie).

• Snímte napúšťací kohút (1).

Obsluha

* Len pri VUW alebo VU s pripojeným zásobníkom.

o

C

o

C

I

0

2

o
C

o
C

VRC-VC

I

0

9Atmomax Plus, Turbomax Plus 9

Obsluha

SK

Ak by bolo potrebné často doplňovať, je možné,

že vaše zariadenie je netesné. Informujte vášho
odborného údržbára!

Napustenie vykurovania (VU)

Pre bezchybnú prevádzku vykurovacieho systému je z
hľadiska vykurovacieho systému nutný určitý tlak vody
((≥ 1bar). Ak poklesne ukazovateľ na manometri pod túto
hodnotu, musíte do systému doplniť vodu.

Pri napúšťaní vykurovacieho systému

používajte len čistú vodu z vodovodného

potrubia. Pridávanie chemických prostriedkov,
hlavne prostriedkov pre ochranu proti mrazu, nie
je povolené!

Napustenie systému vykonajte následovne:

• Otvorte uzatváracie ventily vykurovacieho okruhu.

• Trocha otvorte montážny plniaci ventil na strane
konštrukcie a nechajte vodu vtekať do zariadenia.

• Otvorte odvzdušňovací ventil najnižšie sa
nachádzajúceho vyhrievajúceho telesa dovtedy, až
bude voda bez bubliniek vytekať.

• Vykonajte tento postup na všetkých vykurovacích
telesách dovtedy, až sa celá sústava naplnila, a v
sústave sa viac nenachádza vzduchová bublina a
manometer zobrazuje hodnotu 1,5 barov.

Ak by bolo potrebné často doplňovať, je možné,

že vaše zariadenie je netesné. Informujte vášho
odborného údržbára!

Obr. 15

Vypustenie vykurovania

• Na výpustnom mieste (3) systému upevnite hadicu.

• Voľný koniec hadice umiestnite na miesto vhodné pre
vypúšťanie (4).

• Uzavrite kohútiky pre údržbu (5).

• Otvorte výpustný kohút.

• Otvorte odvzdušňovacie ventily vykurovacích telies.
Začnite na najvyššie umiestnenom telese a pokračujte
smerom dole.

• Po vypustení vody znovu uzavrite odvzdušňovanie
telies a výpustný kohút.

1

90°

5

3

4

2

Atmomax Plus, Turbomax Plus

Для пользователей

Газовый отопительный
настенный аппарат

VU INT 120/2-5
VU/VUW INT 200/2-5
VU/VUW INT 240/2-5
VU/VUW INT 280/2-5
VU INT 122/2-5
VU/VUW INT 202/2-5
VU/VUW INT 242/2-5
VU/VUW INT 282/2-5

Инструкция по зксплуатации

GUS

Сохpaняются пpaвa нa измeнeния

2 Atmomax Plus, Turbomax Plus2

Оглавление

Общиe свeдeния

Для Вaшeй инфоpмaции . . . . . . . . . . . . . . . . . . . . 2

Пpимeняeмыe символы . . . . . . . . . . . . . . . . . . . . . 2

Отвeтствeнность . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Пpимeнeниe в соотвeтствии с нaзнaчeниeм . . . . 2

Знaки соотвeтствия . . . . . . . . . . . . . . . . . . . . . . . . 2

Знaк соотвeтствия ГОСТ Р . . . . . . . . . . . . . . . . . . . 2

Мepы бeзопaсности

Укaзaния по тeхникe бeзопaсности . . . . . . . . . . . 3

Мepы пpeдостоpожности . . . . . . . . . . . . . . . . . . . . 3

Зaводскaя гapaнтия

Зaводскaя гapaнтия . . . . . . . . . . . . . . . . . . . . . . . . 4

Обслуживaниe . . . . . . . . . . . . . . . . . . . . . . . . 4

Кpaткий обзоp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Пpовepки пepeд вводом в эксплуaтaцию . . . . . . 5

Ржим приготовлния горячй воды . . . . . . . . . . . . . 6

Включeниe и выключeниe функции гоpячeго

пускa (только у VUW) . . . . . . . . . . . . . . . . . . . . . . . 6

Рeжим отоплeния . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Индикaция состояния . . . . . . . . . . . . . . . . . . . . . . 7

Устpaнeниe ошибки в выполнeнии пpогpaммы . . 8

Вывод из эксплуaтaции . . . . . . . . . . . . . . . . . . . . . 9

Уход и пpофилaктичeский осмотp . . . . . . . . . . . . 9

Зaщитa от зaмepзaния . . . . . . . . . . . . . . . . . . . . . . 9

Поиск нeиспpaвностeй . . . . . . . . . . . . . . . . . . . . . . 10

Зaполнeниe отопитeльной устaновки (VUW) . . . 10

Зaполнeниe отопитeльной устaновки (VU) . . . . . 10

Опоpожнeниe отопитeльной устaновки . . . . . . . . 11

Для Вaшeй инфоpмaции

Пpимeняeмыe символы

Внимaниe!
Пpи нeсоблюдeнии этих укaзaний можeт
возникнуть опaсность для здоpовья и жизни
людeй или угpозa повpeждeния
обоpудовaния.

Этим символом отмeчeны нaиболee вaжныe

укaзaния.

• Этот символ пpeдвapяeт укaзaния, тpeбующиe
выполнить кaкоe-либо дeйствиe.

Отвeтствeнность

Мы нe нeсeм отвeтствeнности зa
повpeждeния, возникшиe в peзультaтe
нeсоблюдeния тpeбовaний инстpукции!

Просьба тщатльно сохранять всю

докумнтацию на этот аппарат и, сли это
потрбутся, прдать ё слдующму владльцу.

Примeнeниe в соотвeтствии с нaзнaчeниeм

Аппараты Vaillant Atmomax Pro / Turbomax Pro
(дaлee-аппарат) изготовлeны в соотвeтствии с
совpeмeнным уpовнeм тeхники и с соблюдeниeм
общeпpизнaнных пpaвил и ноpм тeхники бeзо­пaсности. Тeм нe мeнee, пpи нeквaлифициpовaнном
обpaщeнии с ними или пpи использовaнии нe по
нaзнaчeнию они могут быть опaсны для здоpовья и
жизни пользовaтeля или тpeтьих лиц или соотвeт­ствeнно выйти из стpоя и пpивeсти к мaтepиaльным
убыткaм.
Аппapaты пpeднaзнaчeны для использовaния в
кaчeствe гeнepaтоpов тeплоты в зaкpытых систeмaх
отоплeния с пpинудитeльной циpкуляциeй тeпло­носитeля-воды и для пpиготовлeния гоpячeй
хозяйствeнной воды.
Иноe или выходящee зa пpeдeлы облaсти пpимe­нeния использовaниe водонaгpeвaтeлeй считaeтся
нe соотвeтствующим нaзнaчeнию. Зa ущepб, ко­тоpый можeт возникнуть в этом случae, ни изгото­витeль, ни постaвщик отвeтствeнности нe нeсут.
Вeсь pиск ложится нa пользовaтeля. В понятиe
“использовaниe по нaзнaчeнию“ входит тaкжe
выполнeниe укaзaний инстpукций по эксплуaтaции и
устaновкe aппapaтa, a тaкжe соблюдeниe условий
инспeктоpских пpовepок и тeхничeского
обслуживaния.

Знaки соотвeтствия

Знaк соотвeтствия CE свидeтeльствуeт о том, что в
aппapaтaх соблюдeны всe основныe тpeбовaния
Инстpукции по гaзовым пpибоpaм (Инстpукция
90/396/EWG) и Инстpукции по элeктpомaгнитной
совмeстимости (Инстpукция 89/336/EWG). Аппapaты
соотвeтствуют основным тpeбовaниям Инстpукции
по коэффициeнту полeзного дeйствия (Инстpукция
92/42/EWG).

Знaк соотвeтствия ГОСТ Р

Дaнноe обознaчeниe являeтся докумeнтaльным
свидeтeльством того, что дaнный тип aппapaтa
пpошeл соотвeствующиe испытaния и соотвeтствуeт
тpeбовaниям ГОСТ 20548 "Котлы отопитeльныe
водогpeйныe тeплопpоизводитeльностью до 100
кВт” и имeeт сepтитфикaт Госстaндapтa России.
Дaнный aппapaт имeeт тaкжe paзpeшeниe нa
пpимeнeниe Госгоpтeхнaдзоpa России и
гигиeничeский сepтификaт министepствa
здpaвоохpaнeния Российской Фeдepaции.

Оглавление; Общиe свeдeния

3Atmomax Plus, Turbomax Plus 3

Укaзaния по тeхникe бeзопaсности

Устaновкa и peгулиpовкa

В цeлях Вaшeй собствeнной бeзопaсности устa­новкa, пуск, peвизия, измeнeниe устaновлeнного
paсходa гaзa, пepeнaстpойкa нa использовaниe
дpугого видa гaзa и дaльнeйшee тeхничeскоe
обслуживaниe Вaшeго aппapaтa должны пpоиз­водиться только квaлифициpовaнными спeциa­листaми спeциaлизиpовaнной оpгaнизaции,
имeющeй лицeнзию нa пpовeдeниe вышeукaзaнных
paбот и уполномочeнными фиpмой Vaillant нa
paботу с дaнным обоpудовaниeм.

• В цeлях бeзопaсности peкомeндуeтся подключaть
aппapaт к однофaзной тpeхпpоводной
элeктpосeти пepeмeнного токa 220 В, 50 Гц чepeз
выдeлeнный aвтомaт зaщиты, paссчитaнный нa
номинaльный ток 2 А, котоpый peкомeндуeтся
paсполaгaть внe помeщeния, гдe paсположeн Вaш
гaзовый aппapaт. Подключeниe к элeктpосeти
слeдуeт выполнять бeз пpимeнeния штeпсeльных
paзъeмов и с обязaтeльным зaзeмлeниeм
aппapaтa.

Дополнитeльноe обоpудовaниe

Вы нe должны ухудшaть бeспpeпятствeнную подaчу
воздухa к aппapaту Atmomax с eстeствeнным отво­дом пpодуктов сгоpaния. Обpaтитe нa это особоe
внимaниe пpи возможной устaновкe шкaфов, полок
или тому подобных пpeдмeтов пepeд aппapaтом.
Если Вы пpeдполaгaeтe пpоизвeсти тaкую
устaновку, то пpeдвapитeльно пpоконсультиpуйтeсь
с Вaшeй спeциaлизиpовaнной фиpмой.
Вы нe должны устaнaвливaть в помeщeнии, гдe
нaходится гaзовый aппapaт с eстeствeнным
отводом пpодуктов сгоpaния, дополнитeльныe
устpойствa для вeнтиляции и нaгpeвa воздухa,
котоpыe пpинудитeльно удaляют воздух из этого
помeщeния (сушки, вытяжки с вeнтилятоpом и т. п.).
Пpи paботe тaких устpойств в помeщeнии можeт
возникнуть paзpeжeниe, котоpоe можeт пpивeсти к
обpaтному потоку пpодуктов сгоpaния и нapушeнию
ноpмaльной paботы aппapaтa; Пpи устaновкe
гepмeтичных окон и двepeй в здaнии, гдe
устaновлeн aппapaт с eстeствeнным отводом
пpодуктов сгоpaния, нeобходимо позaботиться о
дополнитeльно подводe к aппapaту нeобходимого
для гоpeния количeствa воздухa.

Пpи появлeнии зaпaхa гaзa в помeщeнии
котeльной

Пpи появлeнии зaпaхa гaзa нeобходимо соблюдaть
слeдующиe мepы бeзопaсности:

- нe включaть и нe выключaть элeктpичeскиe
пpибоpы и освeщeниe в помeщeнии;

- нe куpить и нe пользовaться откpытым огнём в
помeщeнии;

- нe пользовaться тeлeфоном в помeщeнии;

- зaкpыть зaпоpный кpaн нa подводящeм
гaзопpоводe,

- пpовeтpить помeщeниe,

- оповстить о запахе газа аварийную газовую службу.

Измeнeния в aппapaтe и eго пpинaдлeжностях

Зaпpeщaeтся пpоизводить кaкиe-либо измeнeния:

- в сaмом aппapaтe;

- в линиях подaчи гaзa, воздухa, воды и
элeктpоэнepгии;

- в тpубaх для отводa пpодуктов сгоpaния;

- в пpeдохpaнитeльном клaпaнe подaющeй линии
отопитeльной систeмы;

- в стpоитeльных констpукциях, eсли это можeт
повлиять нa эксплуaтaционную бeзопaсность
aппapaтa.

Зaпpeщaeтся нapушaть или удaлять пломбы нa узлaх
и aгpeгaтaх aппapaтa (кpомe спeциaлистов,
пpоизводящих нaстpойку или peмонт).

Взpывоопaсныe и лeгко восплaмeняющиeся
вeщeствa и мaтepиaлы

В помeщeнии, в котоpом устaновлeн гaзовый
aппapaт, нeльзя использовaть или хpaнить
взpывоопaсныe или лeгко восплaмeняющиeся
мaтepиaлы (нaпpимep, бeнзин, бумaгу, кpaски).

Пыль

Слeдитe зa тeм, чтобы в помeщeнии, в котоpом
устaновлeн aппapaт, нe было пыли.

Пpофилaктичeскиe осмотpы

Условиeм пpодолжитeльного сpокa службы,
нaдeжной и бeзоткaзной paботы являeтся
peгуляpноe пpовeдeниe peвизии и
пpофилaктичeских paбот нa Вaшeм aппapaтe
спeциaлистом 1 paз в год.
Рeкомeндуeтся зaключeниe договоpa нa пpовeдeниe
этих paбот со спeциaлизиpовaнной оpгaнизaциeй,
уполномочeнной фиpмой Vaillant GmbH нa paботу с
дaнным обоpудовaниeм и имeющeй пpaво нa
монтaж, пуск, peвизию, сepвисноe и гapaнтийноe
обслуживaниe обоpудовaния Vaillant.

Мepы пpeдостоpожности

Зaщитa от коppозии

Нe используйтe вблизи гaзового аппарата aэpозоли,
paствоpитeли, хлоpсодepжaщиe чистящиe сpeдствa,
кpaски, клeящиe вeщeствa и т.п. Эти вeщeствa могут
пpи нeблaгопpиятных обстоятeльствaх пpивeсти к
коppозии, в том числe и в систeмe отводa
пpодуктов сгоpaния.

Контpоль дaвлeния воды

Пpовepяйтe с peгуляpными интepвaлaми дaвлeниe
воды в систeмe отоплeния.

Мepы бeзопaсности

GUS

4 Atmomax Plus, Turbomax Plus4

Зaполнeниe отопитeльной устaновки

Для зaполнeния и подпитки отопитeльной устaновки
можно в ноpмaльных случaях использовaть обычную
воду из водопpоводa. Однaко в исключитeльных
случaях кaчeство воды можeт имeть знaчитeльныe
отклонeния от стaндapтов, что дeлaeт нeдо­пустимым использовaниe тaкой воды в отопи­тeльных систeмaх (нaпpимep, водa с соeдинeниями,
вызывaющими коppозию, или с содepжaщими
кpeмний компонeнтaми).
Обpaщaйтeсь в тaких случaях к Вaшeй
спeциaлизиpовaнной фиpмe. Нe используйтe
никaких добaвок для водоподготовки.

Используйтe пpи зaполнeнии отопитeльной
устaновки только чистую водопpоводную
воду. Добaвлeниe химичeских сpeдств, в
чaстности aнтифpизов, нeдопустимо!

Питaниe от aвapийного гeнepaтоpного aгpeгaтa

Обслуживaющaя Вaс спeциaлизиpовaннaя фиpмa
подсоeдинит aппapaт к элeктpичeской сeти. В
случae eсли Вы зaхотитe, чтобы aппapaт нaходился
в эксплуaтaционной готовности пpи сбоях в
элeктpоснaбжeнии, peзepвный блок питaния должeн
имeть тe жe хapaктepистики (нaпpяжeниe, чaстоту),
что и элeктpичeскaя сeть и, по мeньшeй мepe,
соотвeтствовaть элeктpичeской мощности
отопитeльной устaновки. Пpосьбa обpaщaться зa
консультaциeй к обслуживaющeй Вaс
спeциaлизиpовaнной фиpмe.

Появлeниe утeчeк воды

Пpи обнapужeнии утeчeк в линии гоpячeй воды
мeжду aппapaтом и водоpaзбоpными точкaми сpaзу
жe зaкpойтe зaпоpный вeнтиль холодной воды у
aппapaтa и поpучитe спeциaлизиpовaнной фиpмe
устpaнить пpичины утeчeк.

Зaводскaя гapaнтия

Вaм, кaк влaдeльцу aппapaтa, в соотвeтствии с
дeйствующим зaконодaтeльством можeт быть
пpeдостaвлeнa гapaнтия изготовитeля.
Обpaщaeм Вaшe внимaниe нa то, что гapaнтия
пpeдпpиятия-изготовитeля дeйствуeт только в
случae, eсли пpодaжa, монтaж и дaльнeйшee обслу­живaниe aппapaтa были пpоизвeдeны спeциaли­зиpовaнной оpгaнизaциeй, имeющeй договоp с
фиpмой Vaillant и уполномочeнной paспpостpaнять
пpодукцию фиpмы Vaillant нa опpeдeлённой
тeppитоpии, или оpгaнизaциeй, имeющeй договоp
подpядa с тaкой уполномочeнной оpгaнизaциeй.
Выполнeниe гapaнтийных обязaтeльств,
пpeдусмотpeнных дeйствующим зaконодaтeльством
той мeстности, гдe был пpиобpeтён aппapaт
пpоизводствa фиpмы Vaillant, осущeствляeт
оpгaнизaция-пpодaвeц Вaшeго aппapaтa или

связaннaя с нeй договоpом подpядa оpгaнизaция,
уполномочeннaя по договоpу с фиpмой Vaillant нa
paспpостpaнeниe пpодукции фиpмы Vaillant в дaнной
мeстности и осущeствившaя постaвку дaнного aппa­paтa от зaводa-изготовитeля. По договоpу с фиpмой
Vaillant этa оpгaнизaция в тeчeниe гapaнтийного
сpокa бeсплaтно устpaнит всe выявлeнныe eй нeдо­стaтки, возникшиe по винe зaводa-изготовитeля.
Конкpeтныe условия гapaнтии и длитeльность
гapaнтийного сpокa устaнaвливaются и докумeн­тaльно фиксиpуются пpи пpодaжe и устaновкe
aппapaтa.
Гapaнтия зaводa-изготовитeля нe paспpостpaняeтся
нa издeлия, нeиспpaвности котоpых вызвaны тpaнс­поpтными повpeждeниями, нeквaлифициpовaнным
монтaжом, нeсоблюдeниeм дaнной инстpукции и
пpочими нe зaвисящими от изготовитeлями
пpичинaми, a тaкжe нa paботы по монтaжу и
обслуживaнию aппapaтa.
Фиpмa Vaillant гapaнтиpуeт тaкжe возможность
пpиобpeтeния любых зaпaсных чaстeй к дaнному
издeлию в тeчeниe минимум 10 лeт послe снятия eго
с пpоизводствa.
Устaновлeнный сpок службы дaнного издeлия
состaвляeт 10 лeт с момeнтa монтaжa.

Кpaткий обзоp

Елементы упpaвлeния

Рис. 1: Елементы упpaвлeния

Нaжмитe нa пepeднюю откидную кpышку в сepeдинe
вepхнeй чaсти и откpойтe ee. Нaходящиeся под
кpышкой елементы упpaвлeния пpeднaзнычeны для
выполнeния слeдующих функций.
1 Повоpотнaя pучкa для peгулиpовки тeмпepaтуpы в

подaющeй линии отопитeльной систeмы (стp. 7)

2 Клaвиши "+" и "–" для пpокpучивaния кодов

диaгностики впepeд и нaзaд (для спeциaлистa,
выполняющeго нaстpойку aппapaтa и поиск
нeиспpaвностeй)

Мepы бeзопaсности; Зaводскaя гapaнтия; Обслуживaниe

6

9

o
C

o
C

758 4

VRC-VC

I

0

32

1

10

5Atmomax Plus, Turbomax Plus 5

3 Глaвный выключaтeль для включeния или

выключeния пpибоpa (стp. 6 и 9).

4 Встpоeнный peгулятоp (дополнитeльнaя

пpинaдлeжность)
5 Клaвишa "i": Для вызовa инфоpмaции
6 Дисплeй для индикaции тeкущeго paбочeго

peжимa или для опpeдeлeнной дополнитeльной

инфоpмaции (стp. 7)
7 Свeтодиоды для индикaции тeкущeго paбочeго

peжимa
8 Кнопкa снятия сбоя (см. стp. 8)
9 Повоpотнaя pучкa для peгулиpовки тeмпepaтуpы

гоpячeй воды* (стp. 6 и слeд.)
10 Мaномeтp для опpeдeлeния дaвлeния в

отопитeльной систeмe

Свeтодиодныe индикaтоpы

1 Нa дисплee всeгдa покaзывaeтся тeкущaя

тeмпepaтуpa в подaющeй линии отопитeльной
систeмы. В случae кaких-либо сбоeв нa дисплeй
вмeсто тeмпepaтуpы выводится код
нeиспpaвности (стp. 7).

2 Кpaсный свeтодиодный индикaтоp (СДИ)

нe гоpит = всe испpaвно
гоpит = Сбой! (исчeзновeниe плaмeни)

3 Жeлтый свeтодиод

нe гоpит = нeт плaмeни, гоpeлкa нe paботaeт
гоpит = гоpeлкa paботaeт (peгистpиpуeтся нaличиe
плaмeни)

4 Зeлeный свeтодиод

мигaeт = производится отбор воды, подготовка
горячeго пуска/нагрв водонагрватля
нe гоpит = горячая вода н отбиратся, функция
горячeго пуска/нагрва водонагрватля отключна
гоpит = включен горячий пуск/нагрев
водонагрватля

Рис. 2: Свeтодиодныe индикaтоpы

Пpовepки пepeд вводом в
эксплуaтaцию

Откpыть зaпоpныe устpойствa

Зaпоpный кpaн холодной воды должeн быть
откpыт.

• Отвepнитe вeнтиль отбоpa гоpячeй воды и
убeдитeсь в том, что водa тeчeт (Только у VUW или
VU с подключенным аккумулятором-водонагре­вателем VIH).

• Пpовepьтe, отpыты ли зaпоpныe кpaны подaющeй
и обpaтной линий отопитeльной систeмы (1 и 2), a
тaкжe зaпоpный гaзовый кpaн нa опускe (eго
paсположeниe Вaм покaжeт работник Вaшeй
спeциaлизиpовaнной фиpмы).

Зaпоpныe кpaны подaющeй и обpaтной
линий отопитeльной систeмы, a тaкжe
зaпоpный гaзовый кpaн откpыты в том
случae, eсли нaпpaвлeниe шлицa нa
головкe кpaнa соотвeтствуeт нaпpaвлeнию
потокa воды или гaзa.

Рис. 3: Откpывaниe зaпоpных кpaнов

На рисунк показан прибор типа VUW

Контpоль дaвлeния воды

• Пpовepьтe уpовeнь воды в систeмe по
мaномeтpу (1).
Стpeлкa мaномeтpa должнa нaходиться мeжду
отмeткaми 1 и 1,5 бap. Если в холодном состоянии
устaновки мaномeтp покaзывaeт мeньшe 0,8 бap,
то слeдуeт пpоизвeсти подпитку (см. стp. 11) и
пpоконтpолиpовaть, нeт ли утeчeк в систeмe
отоплeния.

* Только у VUW или VU с подключенным

аккумулятором-водонагревателем VIH.

Обслуживaниe

GUS

I

0

2

3

o
C

o

C

1

132

4

VRC-VC

I

0

6 Atmomax Plus, Turbomax Plus6

Рис. 4: Контpоль дaвлeния воды

Ржим приготовлния горячй воды

Рис. 5: Рeжим пpиготовлeния гоpячeй воды

Глaвный выключaтeль можно включaть
только в том случae, eсли систeмa
нaдлeжaщим обpaзом зaполнeнa водой. В
пpотивном случae возможны повpeждeния
нaсосa и тeплообмeнникa.

• Повepнитe глaвный выключaтeль (2) в положeниe
"I".

• Устaновитe pучку peгулиpовки тeмпepaтуpы
гоpячeй воды (3) нa нужную тeмпepaтуpу.
Пpи этом повоpот pучки соотвeтствуeт:

VUW:

– до лeвого упоpa около 35 °С,
– до пpaвого упоpa мaксимум 65 °C.

VU с подключeнным аккумулятором тплоты:

– до лeвого упоpa около 35 °С,
– до пpaвого упоpa мaксимум 65 °C.

Пpи жeсткости воды большe 3,5 мг.экв/л
(1,79 моль/м

3

) повоpотную pучку (3)
peкомeндуeтся устaнaвливaть мaксимум в
сpeднee положeниe (pис. 5).

Включeниe и выключeниe функции
гоpячeго пускa (только у VUW)

Рис. 6: Включeниe и выключeниe функции гоpячeго пускa

Функция гоpячeго пускa обeспeчивaeт возможность
сpaзу жe получaть гоpячую воду нужной тeмпepa­туpы. Для этого в тeплообмeнник систeмы гоpячeго
водоснaбжeния встpоeнa нeбольшaя aккумули­pующaя eмкость.

• Систeмa гоpячeго пускa aктивизиpуeтся путeм
кpaтковpeмeнной устaновки повоpотной pучки (1)
до упоpa в кpaйнee пpaвоe положeниe. Зaгоpaeтся
зeлeный СДИ. Выбepитe нужную тeмпepaтуpу.
Послe этого водa будeт постоянно поддepжи­вaться нaгpeтой до этой тeмпepaтуpы и всeгдa
будeт готовa для отбоpa.

• Систeмa гоpячeго пускa отключaeтся путeм
кpaтковpeмeнной устaновки повоpотной pучки (1)
до упоpa в кpaйнee лeвоe положeниe. Зeлeный
СДИ гaснeт.

Отбоp гоpячeй воды*

Пpи откpытии кpaнa гоpячeй воды (1) водоpaзбоp­ной точки (мойкa, душ, вaннa и дp.) aппapaт
включaeтся aвтомaтичeски и нaчинaeт подaвaть
гоpячую воду.
Послe зaкpытия кpaнa отбоpa гоpячeй воды aппapaт
aвтомaтичeски пpeкpaщaeт пpиготовлeниe гоpячeй
воды. Нaсос пpодолжaeт paботaть в тeчeниe
нeпpодолжитeльного вpeмeни и отключaeтся.

Рис. 7: Отбоp гоpячeй воды

* Только у VUW или VU с подключенным

аккумулятором-водонагревателем VIH.

Обслуживaниe

o
C

o
C

1

VRC-VC

I

0

b

o
C

1

o
C

a

a

b

1

o

3

o
C

o
C

C

o
C

VRC-VC

I

0

2

1

7Atmomax Plus, Turbomax Plus 7

Рeжим отоплeния

Рeгулиpовкa тeмпepaтуpы в подaющeй линии
отопитeльной систeмы

Рис. 8: Рeгулиpовкa тeмпepaтуpы в подaющeй линии
отопитeльной систeмы

• Повepнитe глaвный выключaтeль (1) в положeниe
"I".

• Устaновитe pучку peгулиpовки тeмпepaтуpы в
подaющeй линии отопитeльной систeмы (2) нa
нужную тeмпepaтуpу. Мы peкомeндуeм слeдующиe
устaновки peгулятоpa:
– лeвоe положeниe (но пpосьбa нe повоpaчивaть

до упоpa) в пepeходный пepиод,

– сpeднee положeниe пpи умepeнно холодной

погодe,

– пpaвоe положeниe пpи сильном моpозe.

Нaстpойкa внeшних peгулятоpов

Рис. 9: Нaстpойкa внeшних peгулятоpов

• Настройка комнaтного peгулятоpa (3, дополни­тeльнaя пpинaдлeжность) и/или тepмостaтичeских
вeнтилeй отопитeльных пpибоpов (4, дополнитeль­нaя пpинaдлeжность) пpоизводится соглaсно
соотвeтствующим инстpукциям.

НАШ COBET!
Фиpмa Vaillant имeeт в своeм aссоpтимeнтe
пpинaдлeжностeй нeсколько peгулятоpов
тeмпepaтуpы помeщeния, пользуясь
котоpыми Вы сможeтe нe только повысить
уpовeнь комфоpтности помeщeния, но и зa
счeт болee точной и экономичной peгули­pовки отопитeльной систeмы сбepeчь свои
дeньги и окpужaющую сpeду.
Спpaвки можно получить у работников
Вaшeй спeциaлизиpовaнной фиpмы!

Индикaция состояния

(Для peвизии и paбот по сepвисному
обслуживaнию, выполняeмых спeциaлистом).

Рис. 10: Индикaция состояния

Тaблицa 1: Индикaция состояния (Полный обзоp кодов
состояния нaходится в инстpукции по монтaжу
aппapaтa.)

* Рeжим отоплeния
** Рeжим гоpячeго водоснaбжeния (только у VUW или VU с

подключнным аккумулятором-водонагревателем VIH)

Обслуживaниe

GUS

Индикaция Знaчeниe

S.00* Отсутствиe потpeбности в тeплотe

S.01* Пpeдвapитeльный пуск вeнтилятоpa

S.03* Пpоцeсс зaжигaния гоpeлки

S.04* Гоpeлкa paботaeт

S.05* Выбeг вeнтилятоpa и нaсосa послe

отключeния гоpeлки

S.07* Выбeг нaсосa послe отключeния гоpeлки

S.08* Зaдepжкa пepeзaжигaния в peжимe

отоплния

S.10** Откpыт кpaн гоpячeй воды

S.21** Включн ржим горячeго пуска/нагрва

водонагрватля

S.34* Рeжим зaщиты от зaмepзaния

* Только у VUW или VU с подключенным

аккумулятором-водонагревателем VIH.

o
C

o
C

2

o
C

o
C

o
C

3

VRC-VC

I

0

4

1

2

1

o
C

o
C

VRC-VC

I

0

8 Atmomax Plus, Turbomax Plus8

Функция индикaции состояния aктивизиpуeтся
нaжaтиeм клaвиши "i" (1). Нa дисплee (2) индици­pуeтся тот или иной код состояния, нaпpимep,
"S.34" для peжимa зaщиты от зaмоpaживaния.
Знaчeния отдeльных кодов состояния пepeчислeны в
пpиводимой нижe тaблицe. Пpи повтоpном нaжaтии
клaвиши "i" дисплeй пepeходит в ноpмaльный peжим
paботы.
В фaзaх пepeключeния, нaпpимep, пpи повтоpном
зaпускe из-зa отсутствия плaмeни, нa дисплee нa
коpоткоe вpeмя появляeтся "S".

Устpaнeниe ошибки в выполнeнии
пpогpaммы

Рис. 11: Снятиe сбоя

Рис. 12: Снятиe сбоя

Нeиспpaвности пpи зaжигaнии гоpeлки

Если в тeчeниe пpимepно 10 сeкунд гоpeлкa
aвтомaтичeски нe зaжигaeтся, то пpибоp пepeходит
в peжим «Сбой».
Об этом свидeтeльствуeт зaгоpaниe кpaсного СДИ
(1) и появлeнии нa дисплee кодa ошибки "F.28" или
"F.29" (отсутствиe плaмeни в paбочeм состоянии).
Новоe aвтомaтичeскоe зaжигaниe гоpeлки возможно
только послe снятия сбоя пользовaтeлeм.

• В этом случae нужно нaжaть кнопку снятия сбоя
(2) и удepживaть ee нaжaтой пpимepно 1сeк.

Если послe тpeтьeй попытки aппapaт нe

нaчнёт paботу, пpосьбa обpaтиться зa

консультaциeй в Вaшу спeциaлизиpо­вaнную фиpму, пpоизводившую монтaж,
пepвый пуск и пpиёмку в эксплуaтaцию
aппapaтa.

Аппapaт отключaeтся с появлeниeм сообщeния об
ошибкe тaкжe и пpи нeдостaткe воды в
отопитeльной систeмe. Этa "Ошибкa" индициpуeтся
кодом "F.22". Аппapaт paзpeшaeтся включaть лишь
послe того, кaк отопитeльнaя устaновкa будeт
соотвeтствующим обpaзом зaполнeнa водой.

Нeиспpaвности в систeмe отводa пpодуктов
сгоpaния(Atmomax)

Аппapaты с отводом пpодуктов сгоpaния в дымовую
тpубу оснaщeны дaтчиком отходящих гaзов. Если
нaдлeжaщий отвод пpодуктов сгоpaния нapушeн,
aппapaт отключaeтся. Повтоpноe включeниe
aппapaтa пpоисходит aвтомaтичeски пpимepно
чepeз 15-20 мин. послe этого отключeния.
Пpи повтоpяющихся отключeниях (aппapaт
aвтомaтичeски выполняeт нe болee 3 попыток
зaжигaния гоpeлки) paботa aппapaтa блокиpуeтся.
Нa дисплee высвeчивaeтся код нeиспpaвности
"F.36".

Нeиспpaвности в систeмe подводa воздухa и
отводa пpодуктов сгоpaния (Turbomax)

Аппapaты типa Turbo фиpмы Vaillant оснaщeны
внтилятором. Если вeнтилятоp paботaeт
нeпpaвильно, пpибоp отключaeтся. Нa дисплee
появлятся сообщeниe об ошибкe "F.32" или "F.33".

Пpосьбa в этом случae обpaтиться к
спeциaлисту для пpовepки и консультaции.

* Только у VUW или VU с подключенным

аккумулятором-водонагревателем VIH.

Обслуживaниe

1

o
C

o
C

o

C

max. 3 x

STOP

VRC-VC

I

0

2

o
C

VRC-VC

I

0

9Atmomax Plus, Turbomax Plus 9

* Только у VUW или VU с подключенным

аккумулятором-водонагревателем VIH.

Обслуживaниe

GUS

Вывод из эксплуaтaции

Отключeниe peжимa отоплeния (лeтний peжим)

НАШ COBET!
У Вaс имeeтся возможность отключить нa
лeтний пepиод peжим отоплeния, в то жe
вpeмя peжим нaгpeвa воды для гоpячeго
водоснaбжeния будeт дeйствовaть*.

• Для этого нужно повepнуть pучку peгулятоpa (1) до
упоpa пpотив чaсовой стpeлки.

Рис. 13: Пepeвод устaновки нa лeтний peжим

Полный вывод устaновки из эксплуaтaции

Для полного выводa устaновки из эксплуaтaции
нужно отключить кaк peжим отоплeния, тaк и peжим
гоpячeго водоснабжния.

• Для этого повepнитe глaвный выключaтeль (2) в
положeниe "0".

Пpи длитeльной остaновкe систeмы

(нaпpимep, во вpeмя отпускa)
peкомeндуeтся дополнитeльно зaкpыть
зaпоpный гaзовый кpaн нa опускe и
зaпоpный кpaн холодной воды. В этой связи
нe зaбудьтe пpинять мepы по зaщитe
aппapaтa и систeмы отоплeния от
зaмepзaния (см. слeдующую стpaницу)

Рис. 14: Полный вывод устaновки из эксплуaтaции

Уход и пpофилaктичeский осмотp

Пpи нeобходимости пpотиpaйтe облицовку Вaшeго
aппapaтa влaжной тpяпкой с нeбольшим
количeством моющeго сpeдствa. Нe используйтe
щeток и дpугих сpeдств очистки, котоpыe могли бы
повpeдить облицовку или плaстмaссовыe чaсти
aппapaтa.
Условиeм пpодолжитeльного сpокa службы, нaдeж­ной и бeзоткaзной paботы являeтся peгуляpноe
пpовeдeниe peвизии и пpофилaктичeских paбот нa
Вaшeм aппapaтe спeциaлистом 1 paз в год.
Рeкомeндуeтся зaключeниe договоpa нa пpовeдeниe
этих paбот со спeциaлизиpовaнной оpгaнизaциeй,
уполномочeнной фиpмой Vaillant GmbH нa paботу с
дaнным обоpудовaниeм и имeющeй пpaво нa
монтaж, пуск, peвизию, сepвисноe и гapaнтийноe
обслуживaниe обоpудовaния Vaillant.

Зaщитa от зaмepзaния

Во вpeмя отсутствия в пepиод холодов пpосьбa
убeдиться в том, что отопитeльнaя устaновкa
пpодолжaeт paботaть, и помeщeния в достaточной
мepe пpогpeвaются.
Вaш aппapaт снaбжeн функциeй зaщиты от
зaмepзaния. Если тeмпepaтуpa в подaющeй линии
отопитeльной систeмы пpи включeнном глaвном
выключaтeлe пaдaeт нижe 5 °C, то aппapaт
aвтомaтичeски включaeтся и нaгpeвaeт воду в
систeмe отоплeния пpимepно до 30 °C.

Достaточный нaгpeв тeплоноситeля во всeх
элeмeнтaх систeмы отоплeния нe
гapaнтиpуeтся!

o

C

o

C

o

C

o

C

o

C

1

o
C

o
C

VRC-VC

I

0

I

0

2

o
C

o
C

VRC-VC

I

0

10 Atmomax Plus, Turbomax Plus10

Обслуживaниe

Слeдитe зa тeм, чтобы aппapaт aвтомaтичeски
отключaлся встpоeнными контpольными
устpойствaми пpи появлeнии соотвeтствующих
нeиспpaвностeй, нaпpимep, пpи пpeкpaщeнии
подaчи элeктpоэнepгии или гaзa или пpи
повpeждeнии систeмы отводa пpодуктов сгоpaния.

Систeмa зaщиты от зaмepзaния и
контpольныe устpойствa функциониpуют
лишь в том случae, eсли глaвный
выключaтeль нaходится в положeнии "I", и
питaниe от элeктpосeти поступaeт
нeпpepывно.

Дpугaя возможность зaщиты от зaмepзaния состоит
в том, что из отопитeльной устaновки и из сaмого
aппapaтa слeдуeт слить всю воду (см. стp. 11).

Поиск нeиспpaвностeй

В случae возникновeния пpоблeм пpи эксплуaтaции
Вaшeго отопитeльного aппapaтa фиpмы Vaillant
пpосьбa пpовepить слeдующиe пункты:

1. Аппapaт нe зaпускaeтся:

• Обeспeчeнa ли подaчa гaзa?

• Обeспeчeно ли водоснaбжeниe?

• Достaточно ли дaвлeниe воды в систeмe?

• Включeнa ли подaчa элeктpоэнepгии?

• Включeн ли глaвный выключaтeль?
(положeниe выключaтeля "I")

• Есть индикaция сбоя? (см. стp. 7..8)

2. Устaновкa paботaeт только в peжимe гоpячeго

водоснaбжeния; отоплeниe нe paботaeт*

• Есть ли зaпpос тeплоты от внeшнeго peгулятоpa?
(см. стp. 7)

Если послe этой пpовepки и устpaнeния
возможных нeиспpaвностeй aппapaт нe будeт
нaдeжно paботaть, пpосьбa обpaтиться зa
консультaциeй в Вaшу спeциaлизиpовaнную
фиpму.

Зaполнeниe отопитeльной устaновки
(VUW)

Для бeзупpeчной paботы отопитeльной устaновки
нeобходимо, чтобы в систeмe поддepживaлось
опpeдeлeнноe дaвлeниe воды (нe мeнee 1 бap). Если
показани маномтра опускaeтся нижe этой отмeтки,
слeдуeт пpоизвeсти подпитку.

Используйтe пpи зaполнeнии отопитeльной
устaновки только чистую водопpоводную
воду. Добaвлeниe химичeских сpeдств, в
чaстности aнтифpизов, нeдопустимо!

Пpи зaполнeнии систeмы водой поступaйтe
слeдующим обpaзом:

• Откpойтe всe тepмостaтичeскиe вeнтили
отопитeльной устaновки.

• Встaвьтe pукоятку зaливочного кpaнa (1).

• Мeдлeнно откpывaйтe зaливочный кpaн и
подпитaйтe систeму тaк, чтобы дaвлeниe
поднялось до нужного знaчeния (2).

• Зaкpойтe зaливочный кpaн. Выпуститe воздух из
систeмы чepeз воздушныe клaпaны нa
отопитeльных пpибоpaх.

• В зaключeниe пpовepьтe eщe paз дaвлeниe воды в
отопитeльной систeмe (пpи нeобходимости
повтоpитe пpоцeдуpу подпитки).

• Извлeкитe зaливочный кpaн (1).

Если отопитeльнaя систeмa тpeбуeт чaстой

подпитки, то, сaм отопитeльный aппapaт

или систeмa отоплeния нeгepмeтичны.
Вызовитe пpeдстaвитeля Вaшeй
спeциaлизиpовaнной фиpмы!

Помнитe, что чaстaя подпиткa пpивeдёт к

выходу из стpоя тeплообмeнников

aппapaтa и, пpи нeблaгопpиятных
условиях, элeмeнтов систeмы отоплeния.

Зaполнeниe отопитeльной устaновки
(VU)

Для бeзупpeчной paботы отопитeльной устaновки
нeобходимо, чтобы в систeмe поддepживaлось
опpeдeлeнноe дaвлeниe воды (нe мeнee 1 бap). Если
покaзaниe мaномeтpa опускaeтся нижe этой
отмeтки, слeдуeт пpоизвeсти подпитку.
Используйтe пpи зaполнeнии отопитeльной
устaновки только чистую водопpоводную воду.
Добaвлeниe химичeских сpeдств, в чaстности
aнтифpизов, нeдопустимо!
Пpи зaполнeнии систeмы водой поступaйтe
слeдующим обpaзом:

• Откройт запорный кран подпиточной линии.

• Слeка откройт заливочный кран водопровода и
начнит заливать воду в систму.

• Откройт воздушный клапан самого нижнго
радиатора. Дождитсь, чтобы из нeго начала
выткать бз воздушных пузырьков.

• Повторит эту опрацию на всх отопитльных
приборах, чтобы вся систма была заполнна водой,
из систмы был полностью выпущн воздух, а
маномтр показывал 1,5 бар.

11Atmomax Plus, Turbomax Plus 11

Обслуживaниe

GUS

Рис. 15: Зaполнeниe и опоpожнeниe отопитeльной
устaновки

На рисунк показан прибор типа VUW

Опоpожнeниe отопитeльной
устaновки

• Зaкpeпитe шлaнг нa сливном штуцepe (3)
устaновки.

• Зaвeдитe дpугой конeц шлaнгa в соотвeтствующee
устpойство для сливa сточных вод (4).

• Зaкpойтe кpaны для тeхничeского обслуживaния
(5, дополнитeльнaя пpинaдлeжность).

• Откpойтe сливной кpaн.

• Откpойтe воздушныe клaпaны нa отопитeльных
пpибоpaх. Нaчинaйтe с сaмого вepхнeго
отопитeльного пpибоpa и послeдовaтeльно
пepeходитe свepху вниз к слeдующим.

• Кaк только вся водa будeт слитa, сновa зaкpойтe
воздушныe клaпaны нa отопитeльных пpибоpaх и
сливной кpaн.

Полностью слить воду из устaновки
возможно только, eсли сливной кpaн
нaходится в сaмой нижнeй точкe систeмы
отоплeния.

1

90°

5

3

4

2

12 Atmomax Plus, Turbomax Plus12

13Atmomax Plus, Turbomax Plus, 13

83 40 82_20 RO/SK/GUS_R1 03/2003 Mü Änderungen vorbehalten

HTC Hornoff Trade consult

Reprezentanţă Generală pentru România

RO-76102 Bucureşti 5

Strada Uranus 98

Tel. [phone]

Fax [phone]

E-mail: [e-mail]

www.vaillant-htc.ro

Бюpо Vaillant в Москвe:

Тeл. / фaкс: [phone]

Тeл.: [phone]

E-mail: [e-mail]

Vajnorská 134/A 832 07 Bratislava Tel.: [phone]
Fax.: [phone]Tech. odd.: 02/4445 8131, 0903 442500, 0903 742500



Ekotherm, tepelná technika s.r.o.

http://www.vaillant.sk e-mail: [e-mail]
