Руководство по эксплуатации

eloBLOCK

0020094389_00

Указания по документации 1

1 Указания по документации

Следующие указания представляют собой „путеводитель" по всей документации. В сочетании с данным руководством по монтажу и техническому обслуживанию действительна и другая документация. За ущерб, возникший в результате несоблюдения данного руководства, мы не несем никакой ответственности.

1.1 Учет совместно действующей документации

> При эксплуатации обязательно учитывайте все руководства

по эксплуатации, относящиеся к другим компонентам Вашей системы отопления.

1.2

> Храните данное руководство по эксплуатации, а также всю

> При переезде или продаже передавайте документацию

1.3 Используемые символы

Хранение документации

входящую в объем поставки документацию так, чтобы она была легко доступна.

новому владельцу.

1.4 Действительность руководства

Настоящее руководство действительно только для приборов со следующими артикульными номерами:

Тип прибора Артикульный номер

VE 6 VE 9 VE 12 VE 14 VE 18 VE 21 VE 24 VE 28

Табл. 1.1 Типы приборов и артикульные номера

0010008967 0010008968 0010008969 0010008970 0010008971 0010008972 0010008973 0010008974

Артикульный номер прибора см. на заводской табличке.

1.5 Маркировка СЕ

Посредством маркировки ЕС подтверждается, что приборы удов¬ летворяют требованиям специальных директив в соответствии с типовым обзором.

При установке прибора

eloBLOCK

соблюдайте указания по технике безопасности и предписания, приведенные в настоящем руководстве. Ниже разъяснены используемые в тексте символы.

Символ опасности:

- непосредственная опасность для жизни

- опасность тяжелого травмирования людей

- опасность легкого травмирования людей

Символ опасности:

- риск материального ущерба

- риск ущерба для окружающей среды

Символ полезного указания и информации

Символ необходимости выполнения какого-либо действия

Руководство по эксплуатации

eloBLOCK

0020094389_00

Указания по документации

Указания по технике безопасности и предписания

1.6 Заводская табличка и обозначение типа

Обозначение типа прибора табличке, размещенной на заводе на днище облицовки прибора.

Рис. 1.1 Заводская табличка

Пояснения к рисунку

Серийный номер

Обозначение типа прибора

Технические характеристики прибора

Маркировка СЕ

eloBLOCK

Вы найдете на заводской

2 Указания по технике безопасности и

предписания

2.1 Указания по безопасности и предупреждающие указания

При эксплуатации соблюдайте предупреждающие указания, приведенные в данном руководстве по эксплуатации.

2.1.1 Классификация предупреждающих указаний

Предупреждающие указания классифицированы предупреждаю¬ щими знаками и сигнальными словами относительно степени опасности, Сигнальные слова указывают Вам на степень опасности и точный риск. Ниже сигнальные слова, использующиеся в тексте, объяснены вместе с соответствующими предупреждающими знаками.

Предупреж- дающий знак

на которую они указывают.

Сигнальное слово

Опасно!

Осторожно!

Объяснение

непосредственная опасность для жизни или опасность травмирования

Риск материального ущерба или вреда окружающей среде

оста¬

Артикульный номер настенного электрического котла содер¬ жится в серийном номере прибора. Артикульный номер - это цифры с седьмой до шестнадцатой. Обозначение типа прибора составляется следующим образом (в данном случае: VE 6):

VE Электрический нагревательный прибор 6

Потребляемая мощность прибора в кВт

Данный знак свидетельствует о соответствии аппа-

cj-ji

рата требованиям ГОСТ и наличии сертификата

соответствия, действующего на территории России. Для данного аппарата имеется санитарно-эпидемио-

ME 95 логическое заключение.

Vaillant

2.1.2 Структура предупреждающих указаний

Предупреждающие указания Вы может узнать по верхнему и нижнему разделителям. Они имеют следующую структуру:

Сигнальное слово!

Вид и источник опасности!

Пояснение вида и источника опасности > Меры по предотвращению опасности.

Руководство по эксплуатации

eloBLOCK

0020094389_00

Указания по технике безопасности и предписания 2

2.2 Использование по назначению

Настенные электрические котлы ваны и изготовлены по последнему слову техники и технологии с учетом общепризнанных правил техники безопасности. Тем не менее, при ненадлежащем использовании или использовании не по назначению может возникать опасность для здоровья и жизни пользователя или третьих лиц, а также опасность разрушения приборов и других материальных ценностей. Данный прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными и умственными способностями или не обладающими опытом и/ или знаниями, кроме случаев, когда за ними присматривает лицо,

ответственное за их безопасность, или дает указания по использованию прибора. Необходимо присматривать за детьми, чтобы убедиться, что они не играют с прибором. Приборы предназначены для использования в качестве теплоге¬ нераторов для замкнутых индивидуальных систем отопления и, при комбинации с приборами косвенного нагрева систем индивидуального приготовления горячей воды в частных хозяйствах. Любое иное или выходящее за рамки указанного использование считается использованием не по назначению. За вызванный этим ущерб изготовитель/поставщик не несет никакой ответственности. Риск несет единолично пользователь. К использованию по назначению относится также соблюдение руководства по эксплуатации и монтажу, а также всей другой действующей документации, и соблюдение условий выполнения осмотров и техобслуживания.

Vaillant

eloBLOCK

сконструиро¬

воды,

для

2.3 Общие указания по безопасности

Строго соблюдайте приведенные ниже указания по технике безопасности и предписания.

Монтаж и настройка

Монтаж прибора разрешается выполнять только аккредитован¬ ному специалисту. Он берет на себя ответственность за надле¬

жащий монтаж и ввод в эксплуатацию, а также соблюдение

существующих предписаний, правил и директив.

Также в его компетенцию входит осмотр/техническое обслужи¬

вание, восстановительный ремонт и изменения прибора.

Изменения вблизи прибора

Запрет на проведение изменений действует также и на конструк¬ ции в непосредственной близости от прибора, если подобные

изменения могут оказать влияние на безопасность и надежность эксплуатации прибора. Для выполнения изменений на приборе или рядом с ним в любом случае следует привлекать аккредитованных и компетент¬

ных специалистов.

> Для выполнения изменений на приборе или рядом с ним в

любом случае следует связаться с аккредитованными и компетентными специалистами. Пример: шкафовидная обшивка прибора подпадает под

действие специальных предписаний по исполнению. > Ни в коем случае самовольно не обшивайте прибор. > Обратитесь в специализированное предприятие, если хотите

установить подобную обшивку.

Любое недозволенное использование запрещено.

Предотвращение неправильного функционирования

Для предотвращения неправильного функционирования

необходимо выполнять следующее: > Ни в коем случае не отключайте предохранительные

устройства. > Не манипулируйте предохранительными устройствами. > Ничего не меняйте:

- на приборе,

- вблизи прибора,

- на линиях подачи воды и электротока

- на предохранительном клапане и на сбросной линии отопительной воды

Предотвращение ожогов горячей водой

Учтите:

Выходящая из крана горячая вода может иметь высокую

температуру.

Руководство по эксплуатации

eloBLOCK

0020094389_00

Указания по технике безопасности и предписания

Указания по эксплуатации

Предотвращение материального ущерба, вызванного ненадлежащими изменениями

Соблюдайте следующее: > Категорически запрещается самостоятельно принимать какие-

либо меры или производить манипуляции на настенном элект¬ рическом котле или других частях установки.

> Никогда не пытайтесь самостоятельно выполнить техобслужи¬

вание или ремонт прибора.

> Не нарушайте целостность и не удаляйте пломбы с деталей.

Только аттестованные специалисты и сервисная служба уполномочены изменять опломбированные

Поведение при обнаружении негерметичности в области трубопровода горячей воды

Соблюдайте следующее: > При обнаружении негерметичности в области линии горячей

воды между прибором и водоразборными точками незамед¬ лительно закройте запорный клапан холодной воды и обратитесь к своему специалисту, чтобы он устранил

негерметичность.

Для приборов входит в объем поставки прибора. > Уточните у специалиста, где он смонтировал запорный клапан

холодной

Предотвращение ущерба, связанного с недостаточным давлением в системе отопления

Для того чтобы предотвратить эксплуатацию системы с недоста¬ точным объемом воды и возможный последующий ущерб, соблюдайте следующее: > Регулярно проверяйте давление в системе отопления. > Обязательно соблюдайте указания по давлению установки

(— Глава 5.6).

Предотвращение повреждений, вызванных замерзанием!

При исчезновении электропитания или при настроенной слишком низкой температуре в отдельных помещениях может произойти повреждение отопительной системы вследствие замерзания. > Обеспечьте, чтобы в Ваше отсутствие в холодное время года

система отопления оставалась в работе и обеспечивала достаточное отопление помещений.

> Обязательно соблюдайте указания по защите от замерзания

(— Глава 5.5).

Предотвращение нарушения электроснабжения

Во время монтажа специалист подключил настенный электричес¬ кий котел к электросети. Если прибор должен оставаться в рабочем состоянии при отказе сетевого электропитания, то используемый агрегат аварийного электропитания по своим техническим характеристикам (частоте, напряжению, заземлению) должен соответствовать характеристикам

eloBLOCK

воды.

сети.

запорный клапан холодной воды не

узлы.

3 Указания по эксплуатации

3.1 Гарантия завода-изготовителя. Россия.

Вам,

как владельцу аппарата, в соответствии с действующим законодательством может быть предоставлена гарантия изготови¬ теля.

Обращаем Ваше внимание на то, что гарантия предпри¬

ятия-изготовителя действует только в случае, если монтаж и ввод в

эксплуатацию, а также дальнейшее обслуживание аппарата

были произведены аттестованным фирмой специализированной организации. При этом наличие аттестата

Vaillant

не исключает необходимости аттестации персонала этой организации в соответствии с действующими на территории Рос¬ сийской Федерации законодательными и нормативными актами касательно сферы деятельности данной организации. Выполнение гарантийных обязательств, предусмотренных действу- ющим законодательством той местности, где был приобретён аппарат производства фирмы продавец Вашего аппарата или связанная с ней договором организация, уполномоченная по договору с фирмой выполнять гарантийный и негарантийный ремонт оборудования фирмы

Vaillant. ющаяся авторизованным сервисным центром. По договору с фирмой бесплатно устранит все выявленные ей недостатки, возникшие по вине завода-изготовителя. Конкретные условия гарантии и

тельность гарантийного срока устанавливаются и документально

фиксируются при продаже и вводе в эксплуатацию аппарата. Обратите внимание на необходимость заполнения раздела „Сведения о продаже" с серийным номером аппарата, отмет¬ ками о продаже на стр.2 паспорта изделия. Гарантия завода-изготовителя не распространяется на изделия, неисправности которых вызваны транспортными повреждениями, нарушением правил транспортировки и хранения, загрязнениями

любого рода, замерзанием

щих теплоносителей, неквалифицированным монтажом вводом в эксплуатацию, несоблюдением инструкций по монтажу и эксплуатации оборудования и принадлежностей к нему и про¬

чими не зависящими от изготовителями причинами, а также на

работы по монтажу и обслуживанию аппарата. Фирма

запасных частей к данному изделию в течение минимум 10 лет

после снятия его с производства.

Установленный срок службы исчисляется с момента ввода в экс¬

плуатацию и указан в прилагаемой к конкретному изделию

документации. На аппараты типа VK, VKK, VKO, GP 210, VU, VUW, VSC, VIH, VDH, VPS, VPA, VRC и принадлежности к ним завод-изготовитель устанавливает срок гарантии 2 года с

момента ввода в эксплуатацию, но не более 2,5 лет с момента продажи конечному потребителю. На аппараты типа MAG,

VGH, VER, VES, эксплуатацию, но не более 1,5 лет с момента продажи конеч¬

ному потребителю. Гарантия на запасные части составляет 6 месяцев с момента розничной продажи при условии установки запасных частей аттестованным фирмой При частичном или полном отсутствии сведений о продаже и/ или вводе в эксплуатацию, подтверждённых документально, гарантийный срок исчисляется с даты изготовления аппарата.

Ремонт может также выполнять организация,

Vaillant

эта организация в течение гарантийного срока

гарантирует возможность приобретения любых

VEH/VEN,

Vaillant,

воды,

использованием незамерзаю¬

VEK, VED — 1 год с момента ввода в

Vaillant

специалистом.

Vaillant

специалистом

осуществляет организация-

Vaillant

явля¬

дли¬

и/или

Руководство по эксплуатации

eloBLOCK

0020094389_00

Указания по эксплуатации 3

Серийный номер изделия содержит сведения о дате выпуска: цифры 3 и 4 — год изготовления, цифры 5 и 6 — неделя года изго¬ товления. Организация, являющаяся авторизованным сервисным центром Vaillant,

имеет право отказать конечному потребителю в гаран¬ тийном ремонте оборудования, ввод в эксплуатацию которого выполнен третьей стороной, если специалистом этой организа¬ ции будут обнаружены указанные выше причины, исключающие гарантию завода-изготовителя..

3.2 Требования к месту установки

Настенные электрические котлы на стену. Они могут быть установлены, напр., в подвальных, кладовых помещениях, помещениях многоцелевого назначения или жилых помещениях. Узнайте у своего специалиста, какие внутригосу¬ дарственные предписания, действительные на данный момент, следует соблюдать.

Нет необходимости в соблюдении расстояния

между прибором и строительными конструкциями из горючих материалов, т. к. при номинальной тепло¬ вой мощности прибора температура на поверх¬ ности его корпуса ниже максимально допустимого значения 85 °C.

Vaillant

eloBLOCK

монтируются

3.4.1 Прибор

Настенный электрический котел

также все его принадлежности не относятся к бытовым отходам.

Проследите за тем, чтобы отработавший прибор и, при необхо¬

димости,

надлежащим образом.

3.4.2 Упаковка

Утилизацию транспортировочной упаковки поручите

специалисту, производившему монтаж.

3.5 Советы по экономии энергии

Температура помещения

Устанавливайте температуру помещения максимально комфорт¬

ной.

энергии приблизительно на 6 %.

При задании температуры учитывайте назначение помещения.

Так, например, обычно не требуется нагревать до 20 °C

спальню или редко используемые помещения.

имеющиеся принадлежности были утилизированы

Соблюдайте действующие в Вашей стране предпи¬

Каждый лишний градус означает повышение расхода

сания по утилизации упаковки и старого прибора.

eloBLOCK

фирмы

Vaillant,

3.3 Уход

Осторожно! Материальный ущерб из-за неправильного ухода!

Возможны повреждения листов облицовки, арма¬ туры или элементов управления из пластмассы.

> Не используйте абразивные или чистящие средс¬

тва,

которые могли бы повредить пластмассу.

> Не используйте аэрозоли, растворители или

хлорсодержащие чистящие средства.

> Очищайте обшивку прибора влажной тряпкой с

небольшим количеством мыла.

3.4

Настенный электрический котел транспортировочная упаковка состоят большей частью из мате¬ риалов, которые можно подвергнуть вторичной переработке.

Вторичное использование и утилизация

eloBLOCK

фирмы

Vaillant

и его

Равномерное отопление

Часто в квартире с центральным отоплением отапливается только одна единственная комната. Через ограждающие поверх¬

ности этого помещения, т. е. стены, двери, окна, потолок, пол соседние неотапливаемые помещения неконтролируемо отапливаются, что ведет к непреднамеренным потерям тепловой

энергии.

помещения становится недостаточно при подобном режиме

эксплуатации.

В результате, помещение уже не отапливается должным обра¬

зом,

возникает, если остаются открытыми двери между отапливае¬ мыми и неотапливаемыми или частично отапливаемыми помещениями). Это ложная экономия: отопление работает, тем не менее

температура помещения недостаточна для ощущения комфорта.

Высокий комфорт и рациональный режим работы обеспечива¬ ются, и соответственно их назначению. Кроме того, может страдать и само здание, если его части не отапливаются или отапливаются недостаточно.

Термостатические клапаны и регуляторы температуры

помещения

Сегодня должна быть сама собой разумеющейся установка

термостатических клапанов на все радиаторы. Они точно

поддерживают единожды заданную температуру помещения. С помощью термостатических клапанов в сочетании с комнат¬ ным регулятором температуры (или устройством регулирования в зависимости от температуры наружного воздуха) Вы можете

установить температуру помещения соответственно индивидуаль-

Разумеется, мощности радиатора этого отапливаемого

и возникает неприятное чувство холода (такой же эффект

если все помещения в квартире отапливаются равномерно

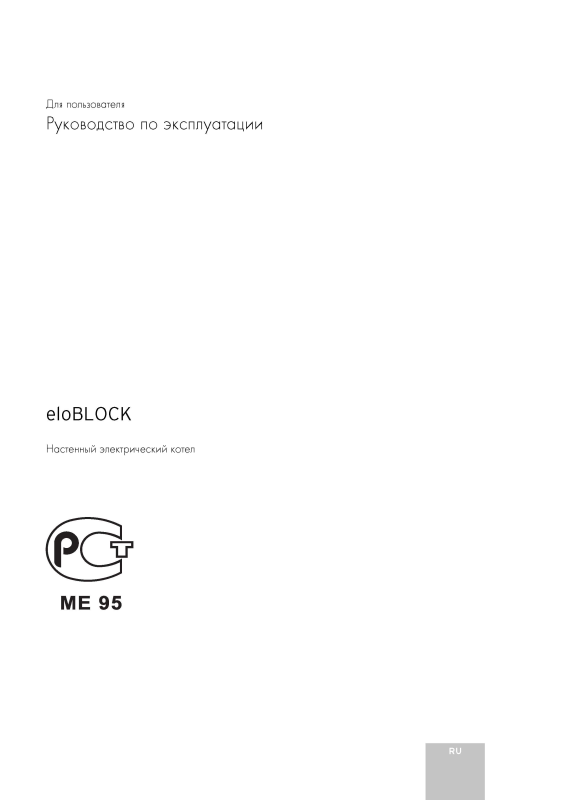

Руководство по эксплуатации

eloBLOCK

0020094389_00

+ 15 hidden pages
