Page 1

Pentru instalatorul autorizat

Instrucţiuni de instalare şi întreţinere

ecoCOMPACT/2

Aparate compacte pe gaz cu putere calorică

VSC

Page 2

Sumar

1 Indicaţii privind documentaţia ........................ 3

1.1 Păstrarea documentaţiei .............................................3

1.2 Simbolurile utilizate ......................................................3

1.3 Valabilitatea instrucţiunilor ........................................4

2 Descrierea aparatului ....................................... 4

2.1 Plăcuţă cu date constructive .....................................4

2.2 Caracteristica CE ...........................................................4

2.3

Utilizarea conform destinaţiei ....................................4

2.4 Montarea VSC ................................................................4

2.5 Dotarea ............................................................................5

2.6 Privire de ansamblu asupra datelor

constructive ....................................................................5

3 Instrucţiuni de siguranţă şi prevederi ........... 7

3.1 Instrucţiuni de siguranţă ............................................. 7

3.2 Regulamente şi directive .............................................8

4 Montajul ............................................................. 9

4.1 Sfera de livrare şi accesorii ........................................9

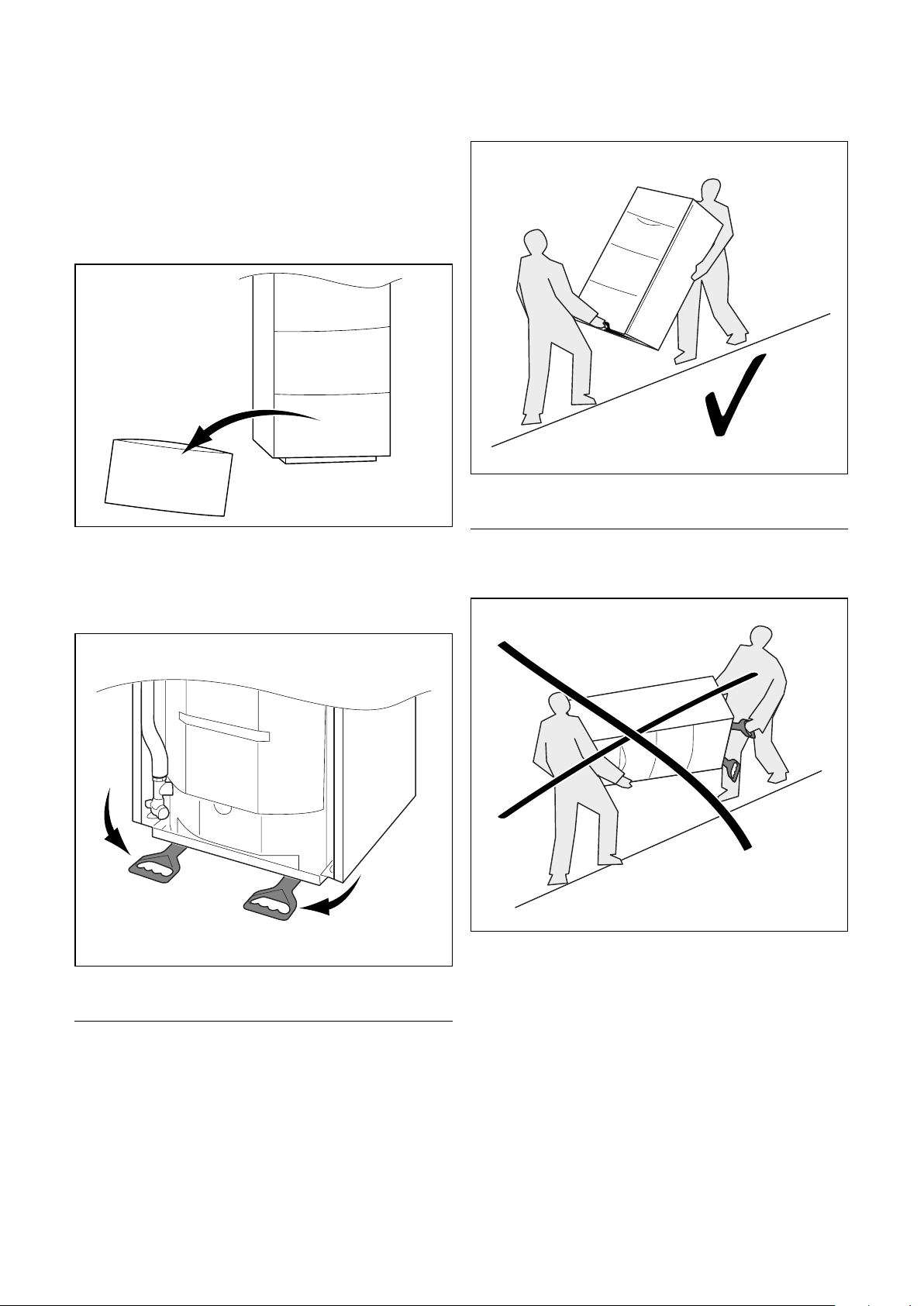

4.2 Transportul aparatului fără ambalaj ....................... 10

4.3 Locul de asamblare .......................................................11

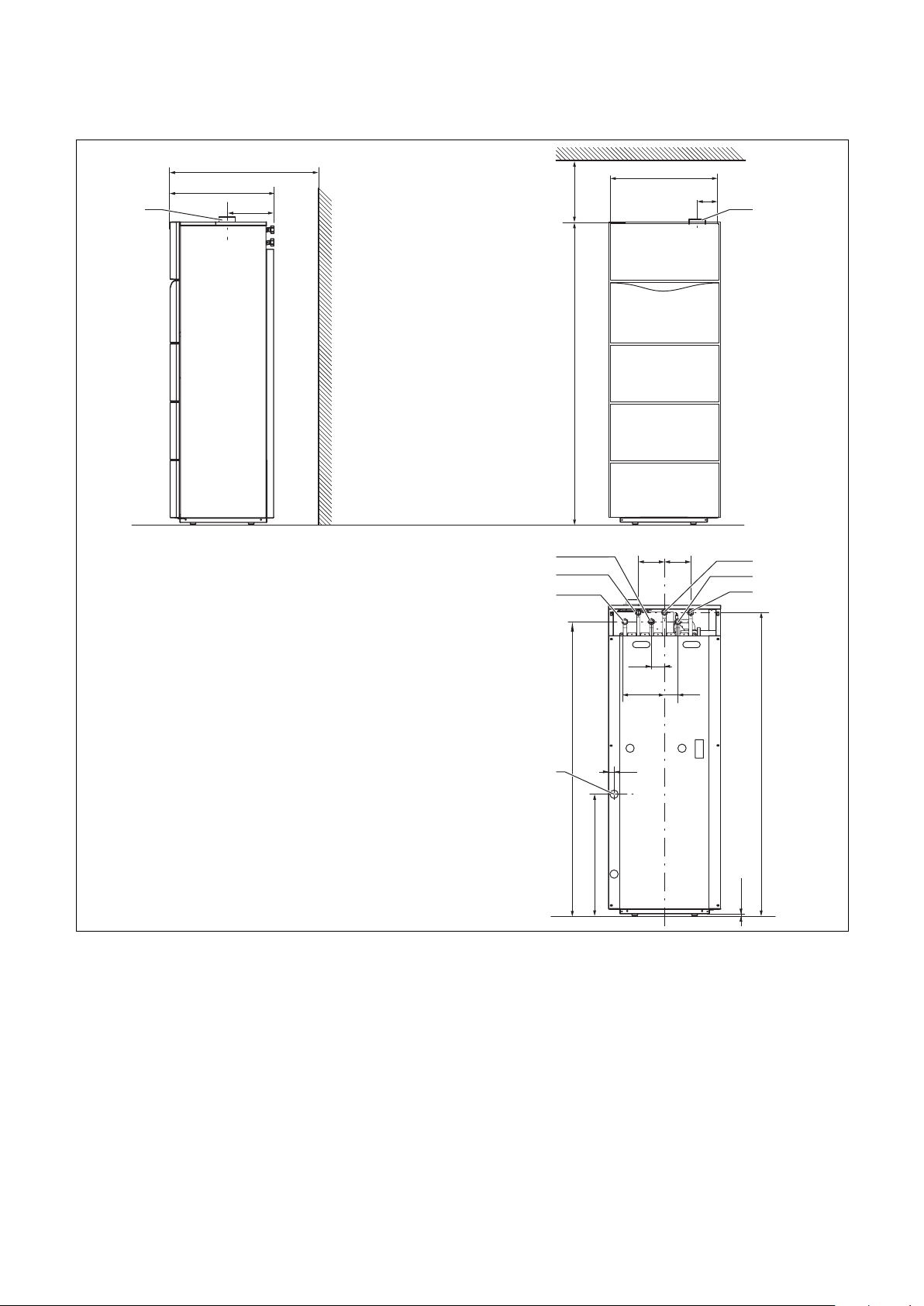

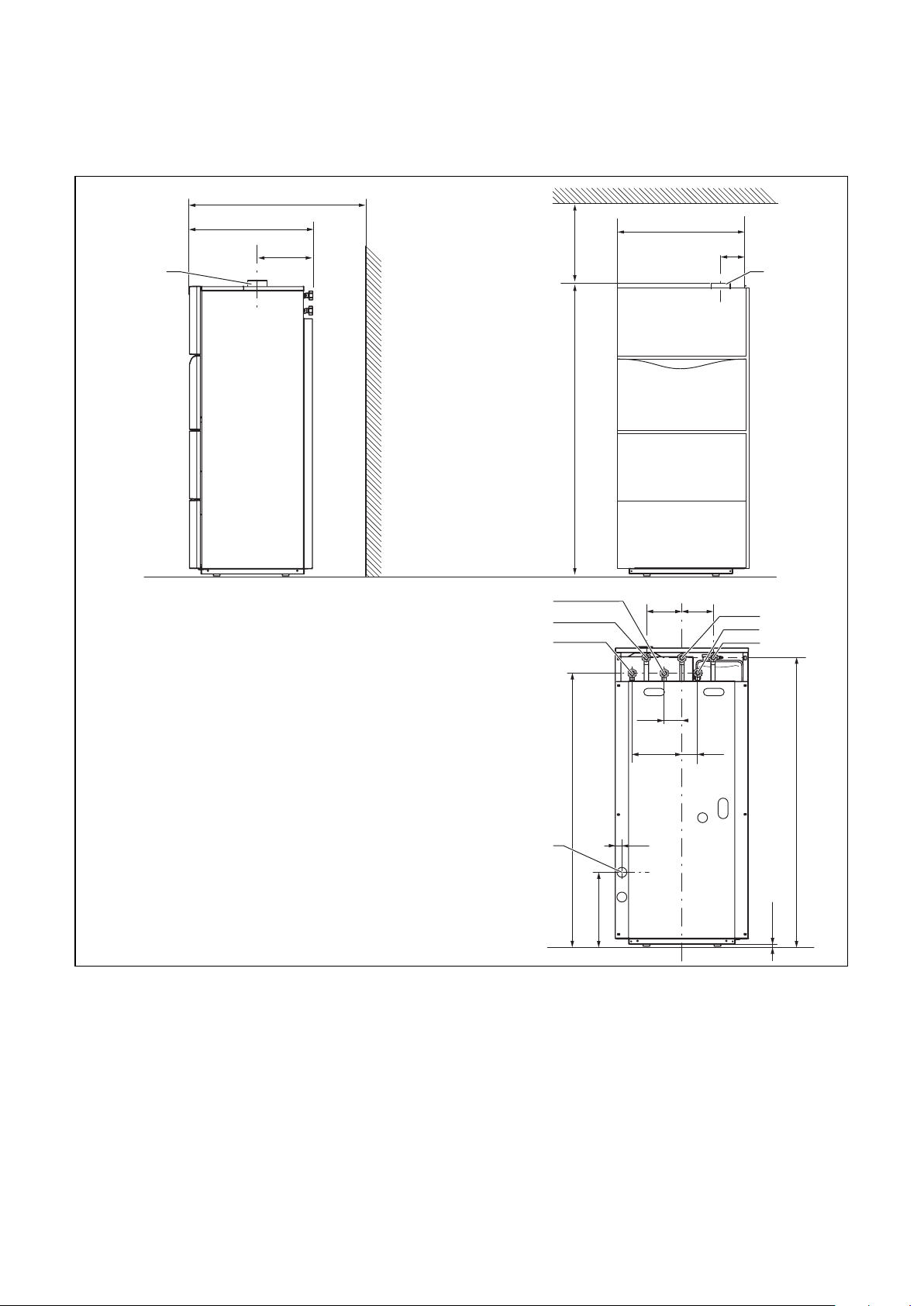

4.4 Dimensiuni .....................................................................12

4.5 Distanţe minime necesare pentru asamblare .......14

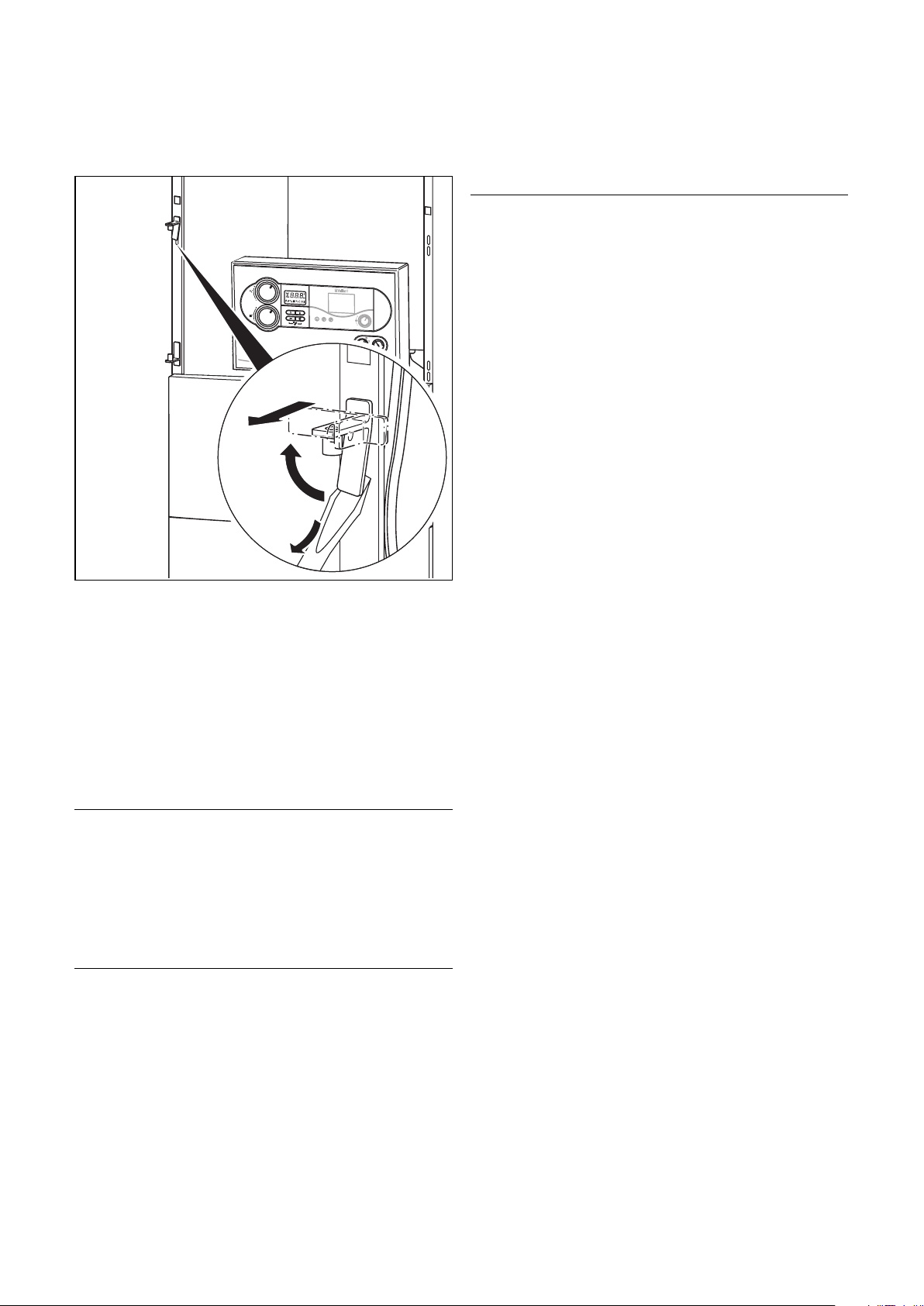

4.6 Înlăturarea uşii şi schimbarea opritorului uşii .......14

5 Instalarea ........................................................... 15

5.1 Indicaţii generale pentru instalaţia de

încălzire ..........................................................................15

5.2 Pregătirea instalării .....................................................15

5.3 Racordarea aparatului cu o consolă de

racordare ........................................................................16

5.4 Racordul gazului ...........................................................16

5.5 Racordul încălzirii .........................................................16

5.6 Racordul pe partea apei .............................................16

5.6.1 Montarea şi demontarea vasului de

expansiune a apei calde (ca accesoriu) ..................17

5.7. Tubulatura de aer/gaze arse ..................................... 18

5.8 Evacuarea apei de condens .......................................19

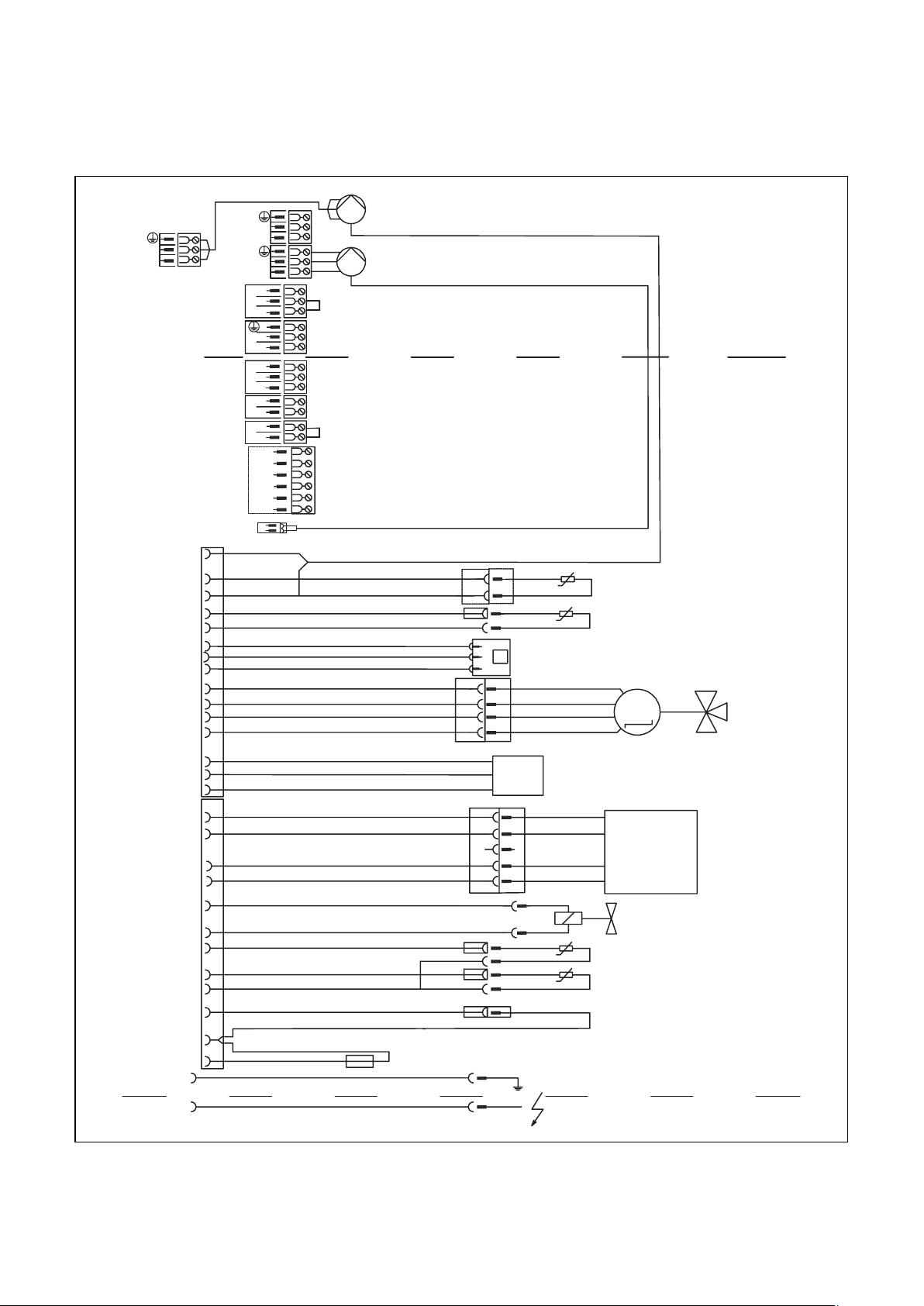

5.9 Branşamentul electric .................................................19

5.9.1 Racordarea cablului de alimentare la reţea ..........21

5.9.2 Racordarea aparatelor regulatoare şi

accesoriilor ....................................................................21

5.10 Indicaţii pentru racordarea accesoriilor şi

regulatoarelor .............................................................. 22

5.11 Indicaţie referitoare la componente suplimentare ale instalaţiei şi la accesoriile

necesare pentru racordare .......................................22

5.12 Pozarea racordului cu sistemul ProE .....................23

6 Punerea în funcţiune ........................................ 24

6.1 Umplerea instalaţiei ....................................................24

6.1.1 Prepararea apei calde ................................................24

6.1.2 Umplerea şi aerisirea încălzirii .................................24

6.1.3 Umplerea şi dezaerarea părţii cu apă caldă .........25

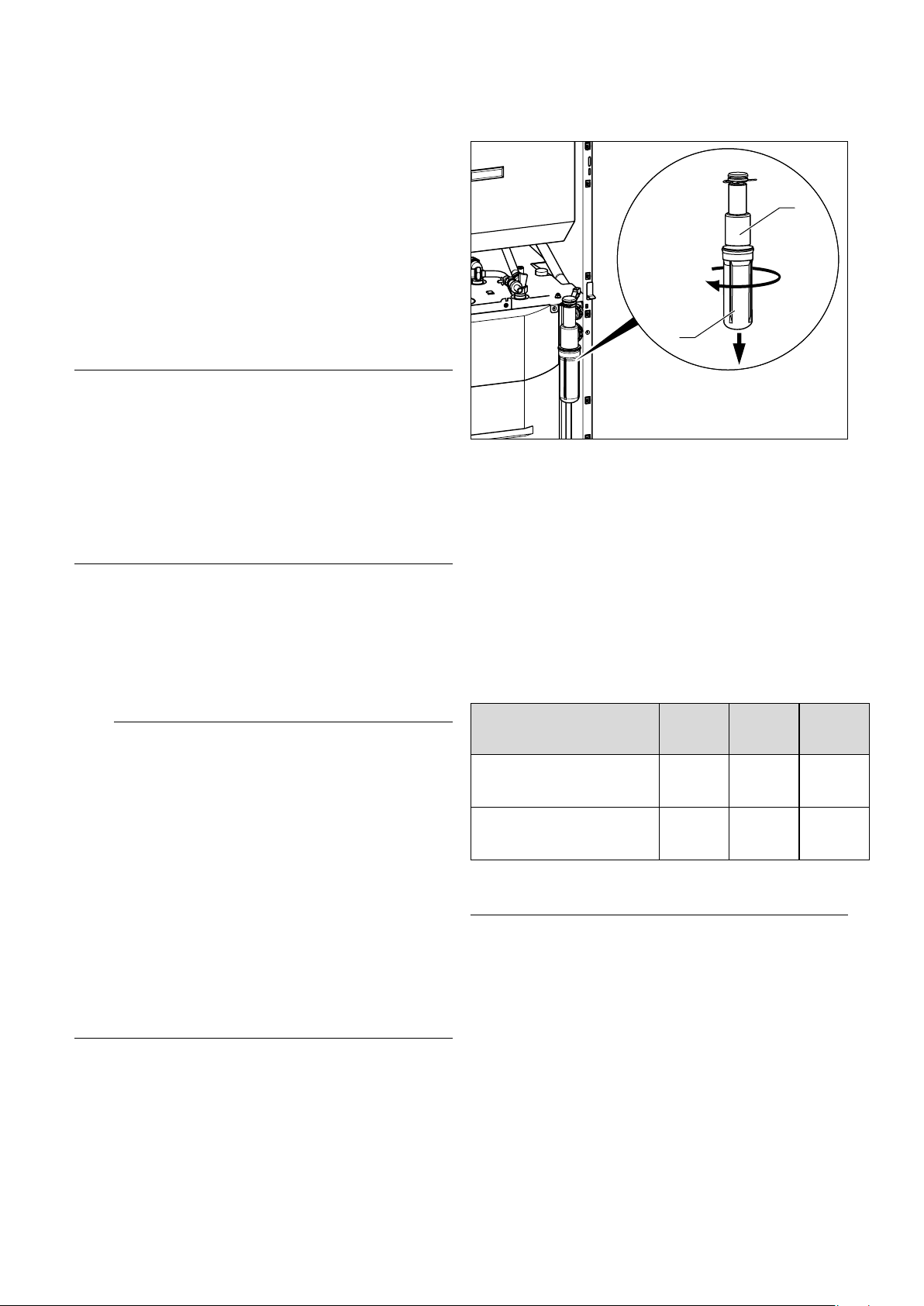

6.1.4 Umplerea sifonului ......................................................25

6.2 Verificarea reglajului gazului ....................................25

6.2.1 Reglarea din fabricaţie ...............................................25

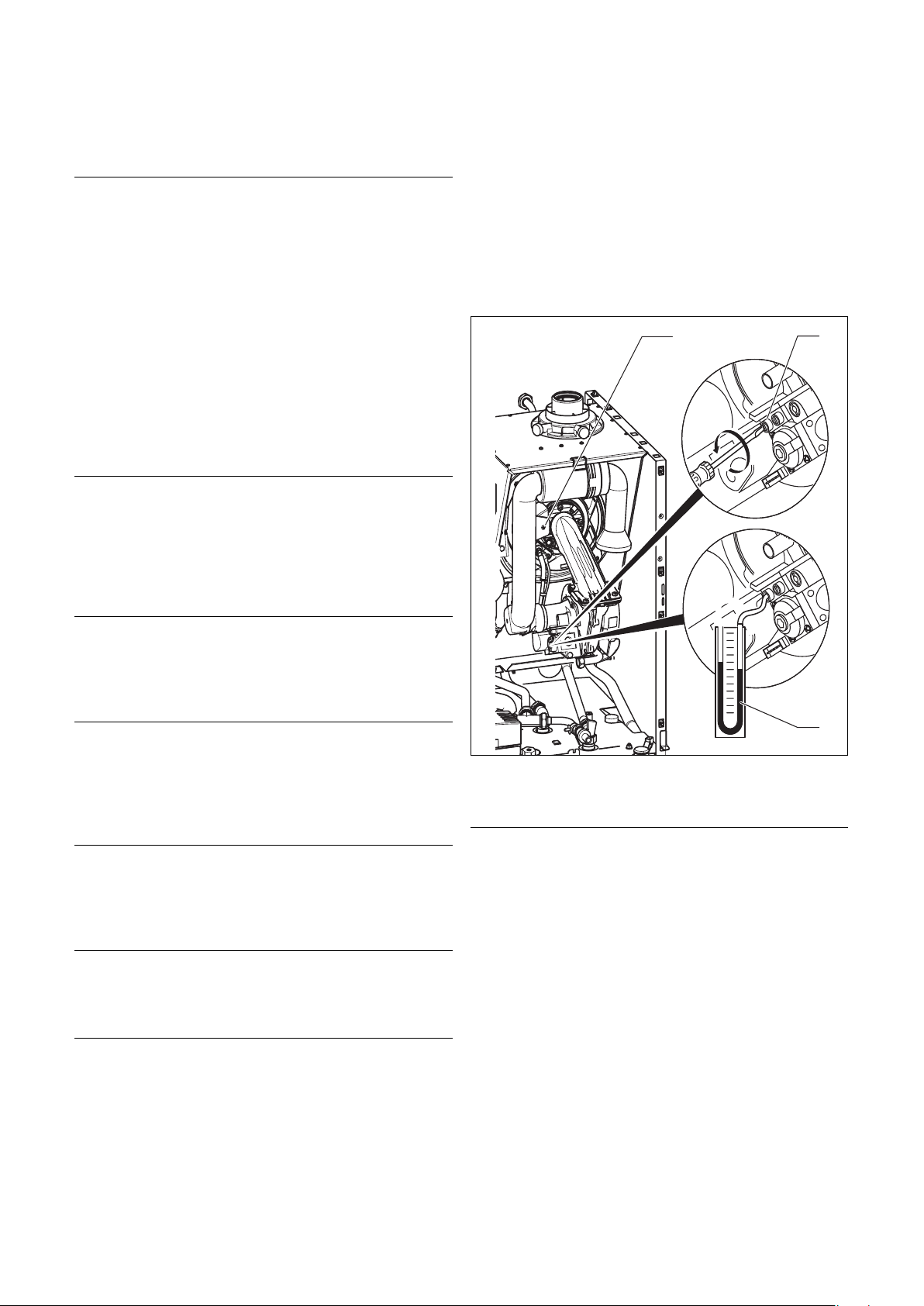

6.2.2 Verificarea presiunii de racordare

(presiunea de curgere a gazului) ............................27

Verificarea conţinutului CO2 şi reglarea

6.2.3

acestuia dacă este cazul ............................................27

6.3 Verificarea funcţionării aparatului ..........................28

6.3.1 Încălzire .........................................................................29

6.3.2 Încărcarea boilerului ...................................................29

6.4 Instruirea utilizatorului ..............................................29

6.5 Garanţia .........................................................................29

7 Adaptarea la instalaţia de încălzire ............... 30

7.1 Alegerea şi reglarea parametrilor .......................... 30

7.2 Privire de ansamblu asupra parametrilor

reglabili ai instalaţiei ...................................................31

7.2.1 Setarea încălzirii pe sarcină parţială .......................31

7.2.2 Setarea timpului de parcurgere a pompei .............31

7.2.3 Reglarea temperaturii maxime pe tur .....................31

7.2.4 Reglarea temperaturii pe retur .................................31

7.2.5 Setarea timpului de blocare a arzătorului .............31

7.2.6 Setarea temperaturii maxime a boilerului ............32

7.3 Reglarea puterii pompei ............................................32

7.4 Reglarea ventilului de supracurent .........................32

7.5 Comutarea pe gaz .......................................................33

7.5.1 Comutarea tipului de gaz de la gaz natural

la gaz lichefiat ..............................................................33

8 Inspecţia şi întreţinerea .................................. 35

8.1 Indicaţii pentru întreţinere ........................................35

8.2 Indicaţii de siguranţă ..................................................35

8.3 Privire de ansamblu a inelelor O şi

etanşărilor C .................................................................36

8.4 Privire de ansamblu a lucrărilor de

întreţinere .....................................................................36

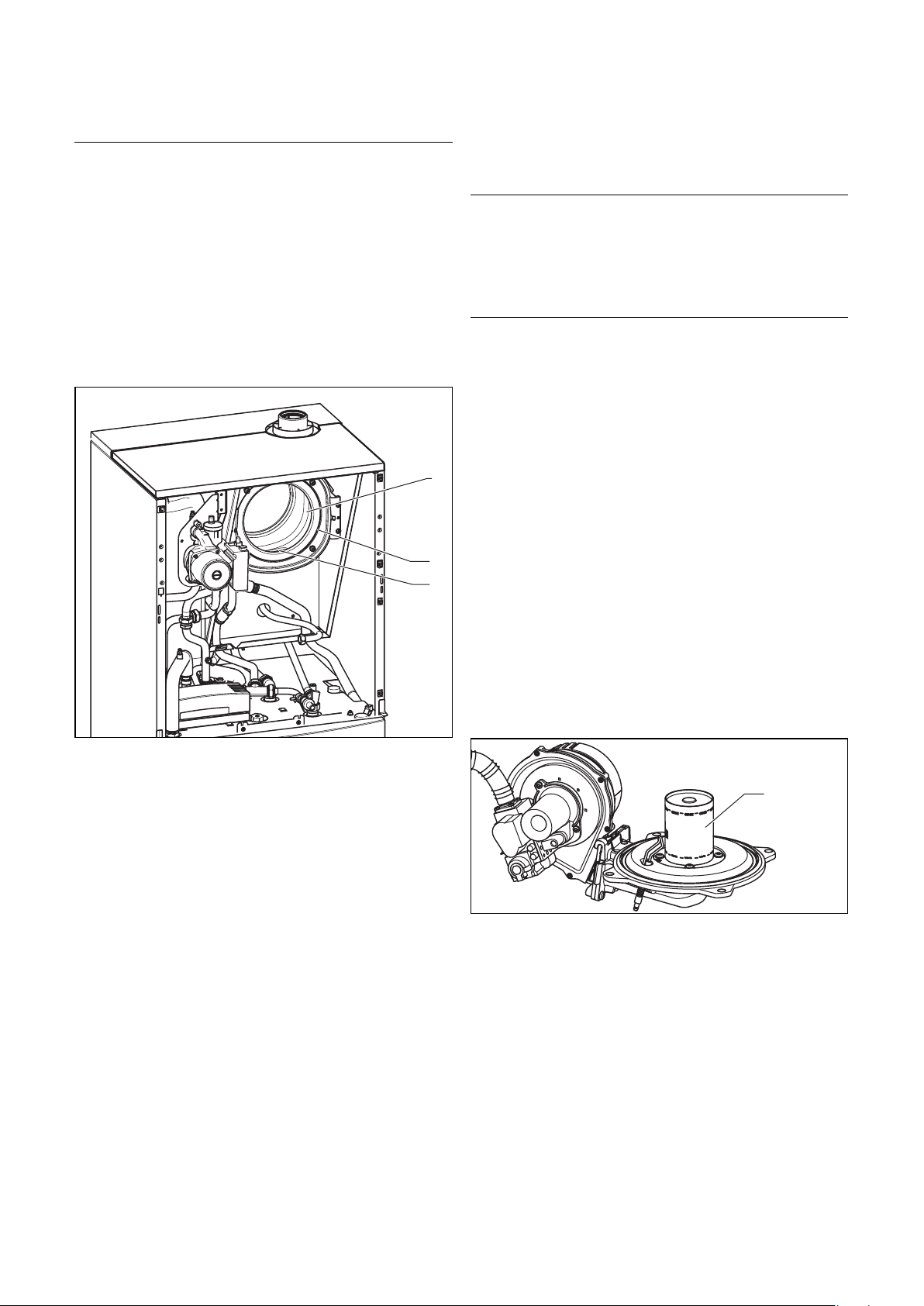

8.5 Întreţinerea modulului arzătorului .......................... 37

8.5.1 Demontarea modulului arzătorului .........................37

8.5.2 Curăţarea schimbătorului integral de

căldură prin condensaţie .......................................... 38

8.5.3 Curăţarea de calcar a schimbătorului

integral de căldură al condensaţiei ....................... 38

8.5.4 Verificarea arzătorului .............................................. 38

8.5.5 Montarea modulului arzător .....................................39

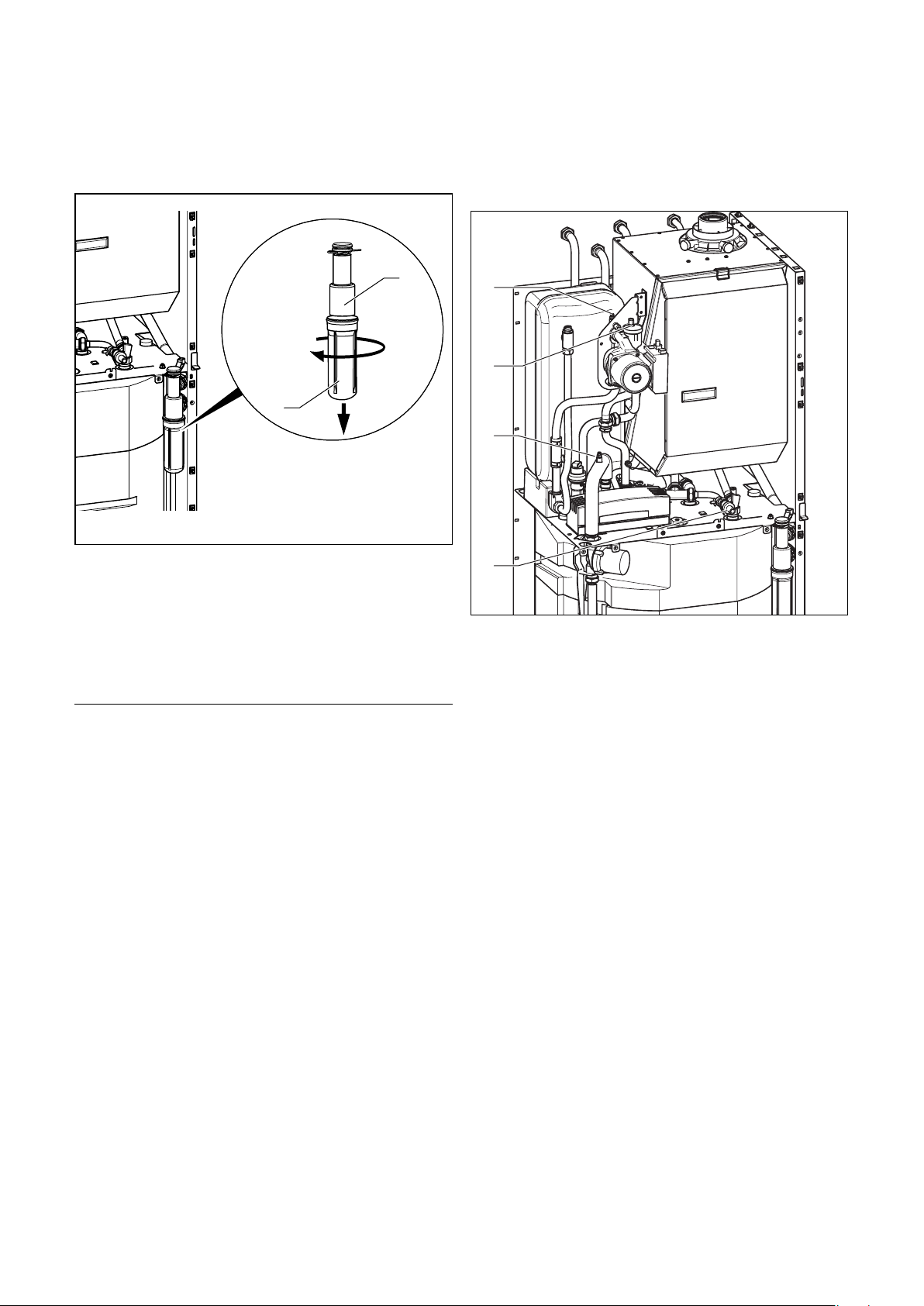

8.6 Curăţaţi sifonul şi verificaţi furtunurile

de evacuare a apei de condens .............................. 40

8.7 Golirea aparatului ....................................................... 40

8.7.1 Golirea aparatului pe partea încălzirii ................... 40

8.7.2 Golirea aparatului pe partea apei calde .................41

8.7.3 Golirea întregii instalaţii .............................................41

8.8 Demontarea pompei de încălzire .............................41

8.9 Curăţarea de calcar a schimbătorului

secundar de căldură ...................................................42

8.10 Întreţinerea anozilor de protecţie din

magneziu .......................................................................42

8.11 Curăţarea boilerului de apă caldă ...........................42

8.12 Reumplerea aparatului ...............................................42

8.13 Proba de funcţionare ................................................ 43

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_002

Page 3

Sumar

Indicaţii privind documentaţia 1

9 Remedierea defecţiunilor ................................. 44

9.1 Codurile de eroare ..................................................... 44

9.2 Codurile de stare ........................................................46

9.3 Codurile de diagnoză ..................................................47

9.4 Programele de verificare .......................................... 50

9.5 Schimbarea pieselor ....................................................51

9.5.1 Indicaţii de siguranţă ...................................................51

9.5.2 Schimbarea arzătorului ..............................................51

9.5.3 Schimbarea electrozilor ..............................................51

9.5.4 Schimbarea suflantei ..................................................52

9.5.5 Schimbarea armăturii de gaz ...................................52

9.5.6 Schimbarea supapei de comutare de rezervă .....53

9.5.7 Schimbarea senzorului de debit ..............................53

9.5.8 Schimbarea recipientului de expansiune ............ 54

9.5.9 Schimbarea senzorului NTC .................................... 54

9.5.10 Schimbarea platinelor ............................................... 54

9.5.11 Schimbarea manometrului ....................................... 54

9.5.12 Schimbarea siguranţei .............................................. 55

9.6 Verificarea funcţionării aparatului ......................... 55

10 Firma de service ............................................... 56

11 Reciclare şi evacuare ........................................ 56

12 Date tehnice ...................................................... 57

1 Indicaţii privind documentaţia

Următoarele indicaţii sunt un ghid prin intermediul întregii documentaţii. Celelalte documente relevante îşi păstrează valabilitatea împreună cu prezentele instrucţiuni de instalare şi întreţinere.

Nu ne asumăm responsabilitatea pentru deteriorări cauzate de nerespectarea acestor instrucţiuni.

Documentaţie conexă şi mijloace de asistenţă Service Pentru utilizatorul instalaţiei:

Instrucţiuni de utilizare Nr. 0020054318 Instrucţiuni generale de utilizare Nr. 0020040945

Pentru instalatorul autorizat:

Instrucţiuni de montaj tubulatura de aer/gaze de ardere Nr. 0020052779 Dacă este cazul, sunt valabile şi instrucţiunile suplimentare ale tuturor accesoriilor şi regulatoarelor folosite precum şi instrucţiunile de comutare 0020045180 resp. 0020045181.

Pentru inspecţie şi întreţinere sunt necesare următoarele dispozitive de verificare şi măsură: Aparat de măsurare CO inspecţia boilerului (dacă este necesar).

, manometru, endoscop pentru

1.1 Păstrarea documentaţiei

Instrucţiunile generale de utilizare sunt anexate în interior în uşa carcasei. Înmânaţi utilizatorului instalaţiei aceste instrucţiuni de instalare şi de întreţinere, precum şi întreaga documentaţie conexă. Utilizatorul va prelua sarcina de păstrare a documentaţiei, pentru ca aceasta să fie disponibilă la nevoie.

1.2 Simbolurile utilizate

La instalarea aparatului, respectaţi instrucţiunile de siguranţă din aceste instrucţiuni de instalare!

Pericol!

Pericol nemijlocit pentru sănătate şi viaţă!

Pericol!

Pericol de ardere sau de opărire!

Pericol!

Pericol de moarte prin electrocutare!

Atenţie!

Situaţie potenţial periculoasă pentru produs şi mediu!

Indicaţie!

Informaţii şi indicaţii utile.

• Acest simbol semnifică o activitate necesară

3Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 4

1 Indicaţii privind documentaţia 2 Descrierea aparatului

1.3 Valabilitatea instrucţiunilor

Aceste instrucţiuni de instalare sunt valabile exclusiv pentru aparatele cu următoarele numere articol: – 0010003872 – 0010003878 – 0010003881 Numărul articol al aparatului poate fi găsit pe plăcuţa cu date constructive.

2 Descrierea aparatului

2.1 Plăcuţă cu date constructive

La aparatele ecoCOMPACT/2 plăcuţa cu date constructive este montată sus pe camera de depresiune. Este vizibilă după scoaterea capacului din carcasa aparatului.

2.2 Caracteristica CE

Prin intermediul marcajului CE se atestă că aparatele îndeplinesc cerinţele fundamentale ale următoarelor directive ale consiliului, în conformitate cu sumarul caracteristicilor constructive: – Directiva 90/396/EWG consiliului cu modificările

"Directiva pentru potrivirea prevederilor legale ale statelor membre pentru dispozitivele cu consum de gaz" (Directiva aparatului pe gaz)

– Directiva 92/42 EWG consiliului cu modificările

"Directiva despre gradul de acţionare a combustibililor lichefiaţi sau sub formă de gaz, care alimentează noul cazan de încălzire cu apă caldă" (Directiva gradului de acţionare)

– Directiva 73/23/EWG consiliului cu modificările

"Directiva despre mijlocul electric de acţionare pentru folosirea în cadrul limitelor stabilite de tensiune (Directiva tensiunii joase)

– Directiva 89/336/EWG consiliului cu modificările

"Directiva privind compatibilitatea electromagnetică" Aparatele corespund modelului descris în certificatul de verificare a modelului CE PIN: CE-0085BL0481

Aparatele corespund următoarelor norme: – EN 483 – EN 625 – EN 677 – EN 50165 – EN 55014 – EN 60335-1 – EN 60529 – EN 61000-3-2 – EN 61000-3-3 Prin marcajul CE adeverim ca producător al aparatului că cerinţele de siguranţă conform § 2, 7. GSGV au fost îndeplinite şi că aparatul produs în serie corespunde cu modelul de construcţie verificat.

2.3 Utilizarea conform destinaţiei

Aparatele compacte cu gaz Vaillant ecoCOMPACT VSC . . 6/2-C . . . sunt concepute după standarde tehnice de actualitate şi sunt construite în conformitate cu normele de securitate recunoscute. Cu toate acestea, în cazul folosirii inadecvate, poate fi periclitată integritatea corporală sau viaţa utilizatorilor sau terţilor, respectiv pot fi afectate aparatul sau alte bunuri materiale. Aparatul este conceput pentru a funcţiona pe post de cazan în instalaţii închise de încălzire centrală cu apă caldă şi de preparare centrală a apei calde menajere. Utilizarea în alte scopuri sau în scopuri suplimentare faţă de cele prevăzute este considerată neconformă cu destinaţia. Pentru prejudicii rezultate din aceasta, producătorul/furnizorul nu îşi asumă responsabilitatea. Riscul este suportat exclusiv de utilizator. Respectarea instrucţiunilor de utilizare şi instalare, precum şi a condiţiilor de inspecţie şi de întreţinere, fac parte integrantă, de asemenea, din utilizarea conformă cu destinaţia.

Atenţie!

Utilizarea abuzivă de orice natură este interzisă.

Aparatele trebuie să fie instalate de un specialist instalator calificat, care preia răspunderea pentru respectarea prescripţiilor, regulamentelor şi directivelor în vigoare.

2.4 Montarea VSC

Aparatele compacte pe gaz Vaillant atmoCRAFT se utilizează ca generatoare de căldură pentru instalaţiile de încălzire centrală cu apă caldă şi de preparare centrală a apei calde menajere. Ele sunt adecvate pentru exploatarea în instalaţii noi şi pentru modernizarea instalaţiilor de încălzire existente, în casele unifamiliale sau cu mai multe apartamente, precum şi în spaţiile pentru activităţi profesionale.

Tipul cazanului VSC este un cazan combi cu putere calorică şi este utilizat în legătură cu un regulator de încălzire set VRC cu temperatură joasă a apei cazanului intră în categoria cazanelor de joasă temperatură. Pentru prepararea centrală a apei calde este integrat în aparat un boiler în trepte.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_004

Page 5

2.5 Dotarea

– Sistem complet cu boiler în trepte, integrat de apă

caldă, schimbător de căldură, pompă de încărcare, pompă de recirculare, vas de expansiune, uşă automată rapidă şi sifon de apă de condens

– Reglare integrată a boilerului cu ventil de comutare de

rezervă

– Schimbător de căldură integral de condensaţie din oţel

superior

– Arzător pe gaz complet preamestecat, sărac în noxe

cu susţinere a suflantei – Setare electronică a sarcinii parţiale – Bară de comutare a aparatului cu sistem ProE, s.a. fişe

de racordare codate, marcate cu culoare pentru

legătura simplă cu componentele electrice ale

instalaţiei – Dispozitive montate de măsurare, de comandă şi de

reglare: Termometru, regulator intern a temperaturii

cazanului, întrerupător PORNIT/OPRIT, limitator de

siguranţă a temperaturii, display pentru diagnoză şi

înlăturarea avariei – Sfera de montare pentru regulatorul modulant Vaillant

de încălzire VRC-Set – Pregătit pentru racordarea sistemului Vaillant de aer/

gaze arse (accesoriu)

Descrierea aparatului 2

2.6 Privire de ansamblu asupra datelor

constructive

Cazanele cu putere calorică pe gaz Vaillant se livrează cu următoarele caracteristici funcţionale:

Tipul aparatului Ţara de destinaţie

(denumiri conform ISO 3166 )

VSC INT 246/2-C 170 RO (România) II

VSC INT 246/2-C 210 RO (România) II

VSC INT 306/2-C 200 RO (România) II

Tab. 2.1 Privire de ansamblu asupra datelor constructive

Categoria de aprobare în circuitul comercial

2H3P

Tipul de gaz Puterea termică

nominală P (kW)

G20 (gaz natural H) G31 (Propan)

9,4 - 27,0 (40/30 °C) 8,7 - 25,0 (80/60 °C)

10,8 - 32,4 (40/30 °C) 10,0 - 30,0 (80/60 °C)

5Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 6

2 Descrierea aparatului

14 13

34 33 32

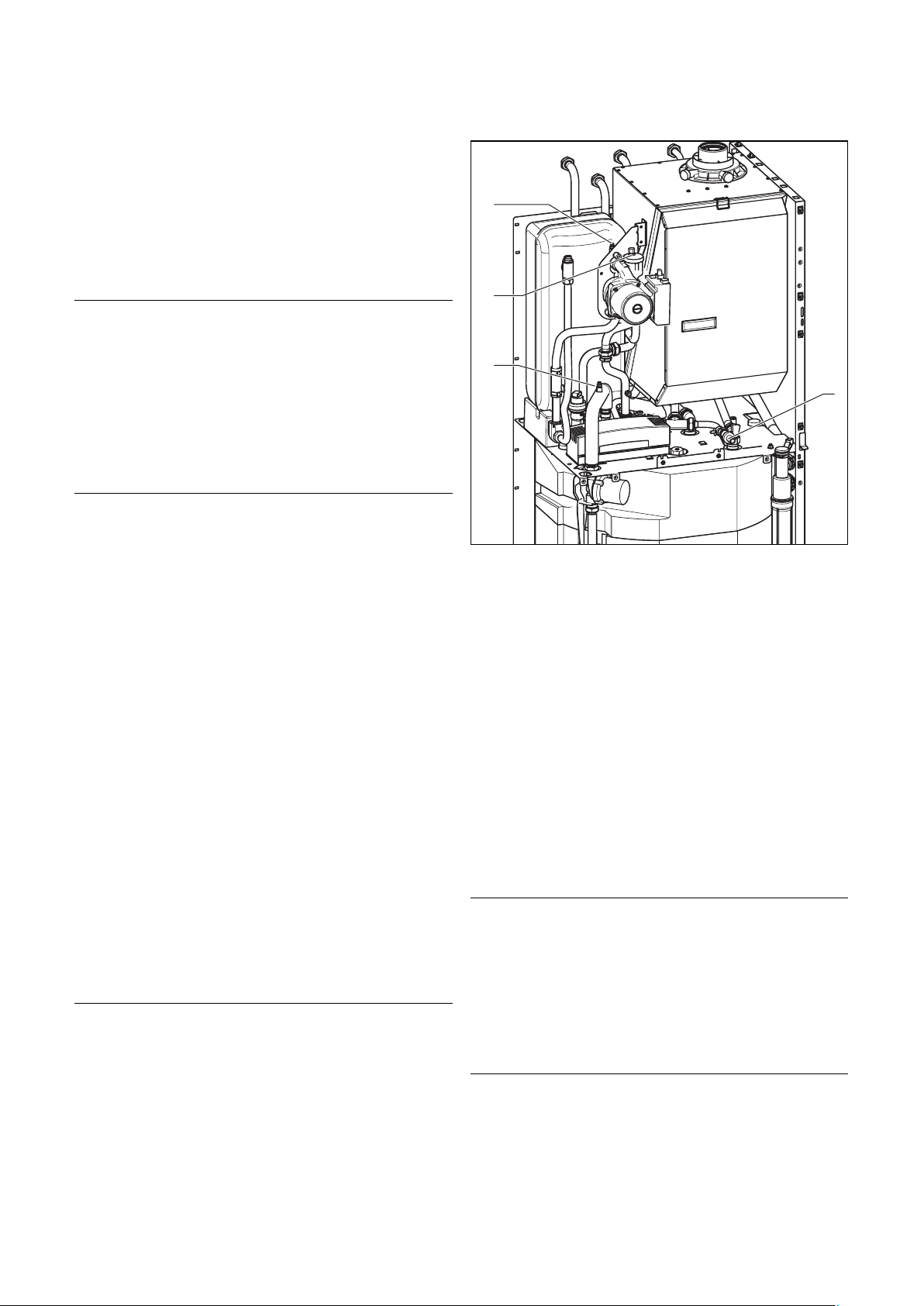

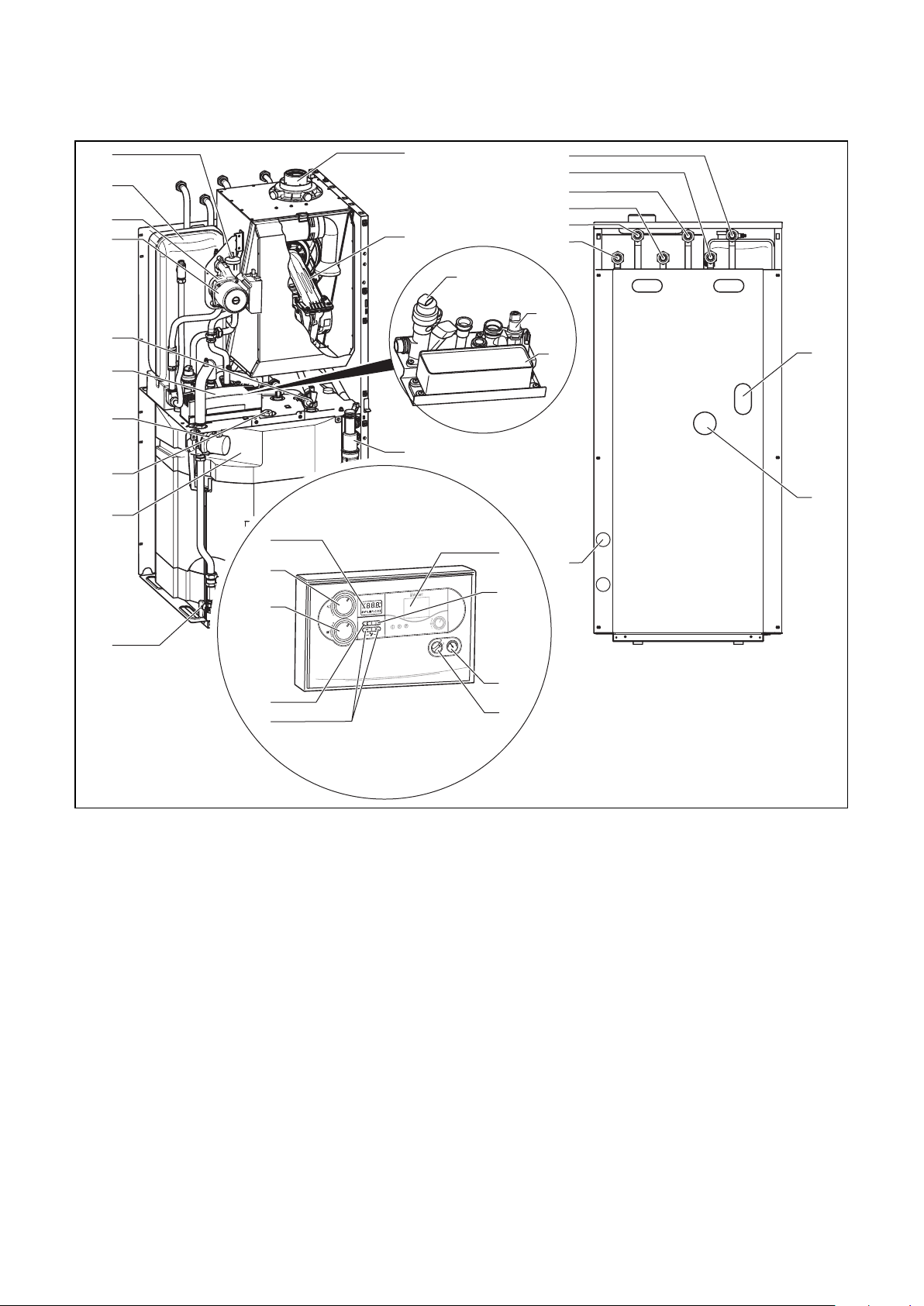

Fig. 2.1 Privire de ansamblu asupra elementelor funcţionale

Legendă:

1 Racordarea la gaze arse 2 Camera de depresiune cu modul compact termic 3 Ventil de comutare de rezervă 4 Senzor de presiune 5 Schimbător secundar de căldură 6 Sifon de apă de condens 7 Robinet de golire a boilerului 8 Boiler în trepte cu carcase de izolare 9 Anod de protecţie din magneziu 10 Pompă de încărcare a boilerului 11 Bloc hidraulică 12 Racord de umplere şi de golire a cazanului 13 Pompă încălzire 14 Senzor de debit 15 Vas de expansiune încălzire 16 Dezaerator automat rapid

Elemente de deservire a listei de comutare:

17 Sfera de montare a regulatorului 18 Tasta Info

ar b

19 Manometru 20 Întrerupătorul general PORNIT/OPRIT 21 Taste de setare 22 Taste de avarie 23 Regulator temperatură pe tur 24 Regulator temperatură boiler 25 Display

Racordurile pe partea posterioară a cazanului:

26 Executarea ţevii 27 Executarea cablului 28 Executare furtun de scurgere a apei de condens 29 Racord de recirculare (WW) 30 Racordul gazului 31 Racord apă rece - boiler (KW) 32 Racord apă caldă - boiler (WW) 33 Racordul turului încălzirii (HVL) 34 Racordul returului încălzirii (HRL)

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_006

Page 7

Instrucţiuni de siguranţă şi prevederi 3

3 Instrucţiuni de siguranţă şi

prevederi

3.1 Instrucţiuni de siguranţă

Montajul

Aerul de ardere care alimentează aparatul nu are voie să conţină substanţe chimice precum fluor, clor sau sulf. Spray-urile, diluanţii, detergenţii, vopselele şi adezivii pot conţine asemenea substanţe, care pe parcursul funcţionării aparatului pot conduce la coroziune în condiţii defavorabile, inclusiv în instalaţia de gaze arse. În domeniul profesional, cum ar fi saloane de frizerie, ateliere de vopsitorie sau tâmplărie, curăţătorii etc., se va folosi totdeauna un spaţiu separat pentru instalarea aparatului, chiar şi în cazul regimului funcţional independent de aerul din încăpere. Acest spaţiu va trebui să asigure o alimentare cu aer de ardere fără conţinut de substanţe chimice. Nu este necesară păstrarea unei distanţe faţă de (distanţa minimă faţă de perete 5 mm), deoarece la puterea calorică nominală a aparatului, apar temperaturi mai înalte decât valoarea admisă de 85 °C

Instalarea

Înainte de instalarea aparatului de încălzire, este necesar avizul societăţii furnizoare de gaz şi al specialistului coşar din circumscripţie.

Instalarea aparatului de încălzire este permisă numai unei firme autorizate pentru montaj. Aceasta preia şi răspunderea pentru instalarea corectă şi pentru prima punere în funcţiune.

Înainte de racordarea aparatului, efectuaţi o spălare atentă a întregii instalaţii de încălzire! În acest fel, eliminaţi din conducte resturile cum ar fi stropii de sudură, zgura, cânepa, chitul, rugina, murdăria grosieră sau altele asemănătoare. În caz contrar, aceste substanţe se pot depune în aparat şi pot provoca disfuncţionalităţi. La montarea conductelor de racord şi de gaz, se va urmări ca acestea să nu fie tensionate, pentru a se evita apariţia de neetanşeităţi în instalaţia de încălzire sau în racordul gazului! La strângerea sau desfacerea îmbinărilor cu filet, utilizaţi numai chei fixe potrivite (fără chei tubulare, prelungitoare etc.). Intervenţia inadecvată şi/sau sculele nepotrivite pot duce la apariţia de deteriorări (de ex. scăpări de gaz sau de apă)! În cazul instalaţiilor de încălzire închise, trebuie să fie montată o supapă de siguranţă corespunzătoare puterii termice şi aprobată de proiectant. Racordul pentru conducta de recirculare trebuie obturat în aparat la boiler, dacă nu a fost racordată nici o conductă de recirculare (vezi capitolul 5.6 "Racordul pa partea cu apă").

Blocul de reglare a gazului trebuie verificat doar cu o presiune maximă de 110 hPa de etanşeitate! Presiunea de lucru nu are voie să depăşească 60 hPa! Depăşirea acestor presiuni poate duce la deteriorarea armăturii de gaz.

Instalarea părţii electrice este permisă numai unui specialist instalator instruit.

Pericol!

Pericol de moarte prin electrocutare! Pericol de moarte prin electrocutare la piesele sub tensiune! Bornele de alimentare din pupitrul de comandă al aparatului se află sub tensiune şi atunci când întrerupătorul general este deconectat. Înainte de a lucra la aparat, deconectaţi alimentarea electrică şi asiguraţi-vă contra posibilităţii de reconectare!

Pentru instalarea tubulaturii de aer/gaze arse trebuie folosite accesorii Vaillant corespunzătoare.

Instrucţiuni importante pentru aparatele cu propan

Aerisirea rezervorului de gaz lichefiat la montarea unei instalaţii noi: Înainte de instalarea aparatului, asiguraţi-vă că rezervorul de gaz este aerisit. Pentru aerisirea corectă a rezervorului, răspunderea aparţine exclusiv furnizorului de gaz lichefiat. Un rezervor aerisit necorespunzător poate provoca probleme la aprindere. În acest caz, adresaţi-vă mai întâi la societatea distribuitoare de gaz lichefiat.

Amplasarea etichetei pe rezervor:

Lipiţi o etichetă (calitate propan) într-un loc cu bună vizibilitate pe rezervor, respectiv pe dulapul buteliei, cât mai aproape de ştuţul de umplere.

Instalarea sub cota zero a construcţiei:

La instalarea în spaţii situate sub cota zero, se vor respecta prevederile regulamentului tehnic 1996 pentru gaze lichefiate. Vă recomandăm utilizarea unei electrovalve externe.

Punerea în funcţiune

Înainte de punerea în funcţiune precum şi după inspecţii, întreţineri şi reparaţii trebuie verificat aparatul pe gaz dacă este etanş!

La folosirea cu numele comerciale SENTINEL (în afara tipului X200) şi FERNOX nu au devenit cunoscute până acum nici un fel de necompatibilităţi cu aparatele noastre. Pentru compatibilitatea inhibitoarelor în sistemul de încălzire şi pentru eficacitatea acestora nu ne asumăm nici o responsabilitate. Dedurizaţi apa caldă dacă duritatea apei este mai mare de 16,8°dH! Pentru aceasta, puteţi utiliza un schimbător de ioni Vaillant.

7Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 8

3 Instrucţiuni de siguranţă şi prevederi

Respectaţi instrucţiunile de utilizare ataşate. Pentru deteriorări şi eventuale consecinţe provocate de antigel şi substanţele anticorozive, Vaillant nu îşi asumă responsabilitatea. Informaţi utilizatorul asupra procedurilor pentru protecţia contra îngheţului.

Pericol!

Pericol de otrăvire prin scăpări de gaze arse! Dacă aparatul este pus în funcţiune cu sifonul pentru condens gol, apare pericolul de intoxicare cu gazele arse scăpate în exterior. Umpleţi de aceea obligatoriu sifonul înainte de punerea în funcţiune.

Numai la gazul natural:

Dacă presiunea de racordare se situează în afara domeniului 17până la 25 hPa, nu aveţi voie să mai întreprindeţi nici un reglaj şi nici să mai puneţi aparatul în funcţiune!

Numai la gaz lichefiat:

Dacă presiunea de racordare se situează în afara domeniului 25 până la 35 hPa, nu aveţi voie să mai întreprindeţi nici un reglaj şi nici să mai puneţi aparatul în funcţiune!

Inspecţia şi întreţinerea

Atenţie!

Pericol de deteriorare pentru tubulatura de gaz! Nu agăţaţi modulul arzătorului în nici un caz la ţeava flexibilă ondulată de gaz.

Lucrările de inspecţie, întreţinere şi reparaţii sunt permise numai tehnicianului autorizat. Neefectuarea lucrărilor de inspecţie/întreţinere poate duce la provocarea de pagube materiale şi de vătămări corporale.

Pericol!

Pericol de ardere sau de opărire! La modulul arzătorului şi la toate piesele prin care trece apă există pericolul de rănire şi de opărire. Lucraţi la aceste piese numai după ce ele s-au răcit.

Remedierea avariilor

• Înainte de începerea lucrărilor, debranşaţi aparatul de la reţeaua electrică.

• Închideţi robinetul de gaz şi robineţii de inspecţie.

• Goliţi aparatul dacă doriţi să înlocuiţi piese prin care trece apă.

Pericol!

Pericol de moarte prin electrocutare! Bornele de alimentare din pupitrul de comandă al aparatului se află sub tensiune şi atunci când întrerupătorul general este deconectat. Înainte de a lucra la aparat, deconectaţi alimentarea electrică şi asiguraţi-vă contra posibilităţii de reconectare!

• Aveţi grijă ca apa să nu picure pe componentele electrice (de ex. pupitrul de comandă sau similare).

• Utilizaţi numai garnituri şi inele de etanşare noi.

• După încheierea lucrărilor, efectuaţi o verificare a funcţionării.

3.2 Regulamente şi directive

Se vor respecta suplimentar directiva privind spaţiile cu încălzire, regulamentul regional privind construcţiile şi dispoziţiile privind instalaţiile cu focar din fiecare ţară. Mai este necesar ca aparatul să fie instalat, exploatat şi întreţinut în conformitate cu standardele tehnice actuale. Acest lucru este valabil de asemenea pentru instalaţia hidraulică, pentru instalaţia de gaze arse şi pentru spaţiul de instalare.

Pericol!

Pericol de explozie datorită neetanşeităţii părţii de gaz! Ţeava de amestec dintre unitatea regulatoare a gazului şi arzător nu are voie să fie deschisă. Etanşeitatea la gaz a acestei piese poate fi garantată numai după verificarea de către producător.

Atenţie!

1. Volumul interior minim al incaperilor in care sunt

amplasate instalatii interioare de utilizare a gazelor naturale este de :

• 18 m3 - pentru incaperi curente;

• 7,5 m3 – pentru bucatarii, bai, oficii;

Toate incaperile in care se monteaza aparate de utilizare a gazelor naturale, se prevad cu suprafete vitrate, sub forma de ferestre, luminatoare cu geamuri usoare, usi cu geam sau goluri, toate la exterior sau spre balcoane vitrate cu suprafata minima totala de:

• 0,03 m2 pe m3 de volum net de incapere, in cazul constructiilor din beton armat, respectiv de

• 0,05 m2 pe m3 de volum net de incapere, in cazul constructiilor din zidarie.

Geamurile au grosimea de maxim 4 mm fara armare. Pentru cazul in care geamurile au o grosime mai mare de 4 mm sau sunt de constructie speciala (securizat, termopan, etc.) se recomanda montarea detectoarelor

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_008

Page 9

Instrucţiuni de siguranţă şi prevederi 3

Montajul 4

automate de gaze cu limita inferioara de sensibilitate 2 % CH4 in aer, care actioneaza asupra robinetului de inchidere al conductei de alimentare cu gaze naturale al arzatoarelor.

In incaperi cu volum mai mic decit cel prevazut la pct. 1 sunt admise numai aparate de utilizare legate la cos, cu conditia ca accesul aerului necesar arderii si aprinderea aparatelor de utilizare sa se faca din exteriorul incaperii (coridor, vestibul, etc.) sau direct din exteriorul cladirii.

Pentru toate aparatele cu tiraj natural se asigura aerul necesar printr-un gol pentru accesul aerului de ardere prevazut la partea inferioara a incaperii, fara dispozitive de inchidere sau reglaj, si este interzisa obturarea lui. Suprafata golului se determina cu formula S = 0,0025 x Q (Nmc/h) aparat.

Aparatele de utilizare si arzatoarele consumatoare de gaze naturale se racordeaza rigid la instalatiile interioare de gaze naturale. Inaintea fiecarui aparat consumator de gaze naturale se monteaza 2(doi) robineti de gaz (unul de manevra si unul de siguranta). Este interzisa montarea instanturilor pentru apa calda menajera in incaperi ce au urmatoarele destinatii: bai sau camere de baie, closete sau incaperi care nu indeplinesc conditiile de mai sus( volum minim 18 m3) prevazute obligatoriu cu gura de aerisire de minim 100 cm2 si cu suprafata vitrata indicata mai sus.

4 Montajul

4.1 Sfera de livrare şi accesorii

Pentru montajul simplu se furnizează aparatele ecoCOMPACT/2 într-o unitate de ambalare cu carcasa montată. Verificaţi starea completă a sferei de livrare confruntându-vă cu următorul tabel.

Nr. Denumire

1 Aparat cu carcasă montată pe un palet

4 Instrucţiuni de utilizare, instrucţiuni generale de

utilizare, instrucţiuni de instalare şi de întreţinere, instrucţiuni de montaj a tubulaturii de aer/gaze arse precum şi etichetă orificiu de măsurare

1 Pachet suplimentar (balamale, bolţuri de blocare,

clapetă pentru obturarea racordului de recirculare, diafragmă cu funcţie de etanşare pentru turul încălzirii, etanşări pentru racordurile de încălzire, de gaz şi de apă, etanşări mici şi mari tip C, inele O pentru racordurile hidraulice precum şi şuruburi)

1 Pachet suplimentar la turul de încălzire

(diafragmă cu funcţie de etanşare, prezentarea imaginilor)

Tab. 4.1 Sfera de livrare

Pentru instalarea aparatului, sunt necesare următoarele accesorii: – Accesoriu de aer/gaze arse; pentru informaţii

suplimentare despre proiect şi instalare, vezi instrucţiunile de montaj

– Aparatul regulator – Pâlnie a scurgerii apei de condens* – Robinete de întreţinere * (tur şi retur al încălzirii) – Robinetul sferic de gaz cu dispozitiv de protecţie

împotriva incendiilor*

– Supapa de siguranţă, la partea de încălzire* – Grupă de siguranţă, apă caldă*

* Aceste componente sunt rezumate în accesoriul de racordare,

care poate fi introdus pentru premontare.

9Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 10

4 Montajul

4.2 Transportul aparatului fără ambalaj

Pentru transportul ergonomic şi sigur al aparatului sunt montate două mânere de suport la picioarele din faţă reglabile. Utilizaţi mânerele după cum urmează:

• Înlăturaţi capacul inferior al carcasei, pentru a nu-l deteriora în timpul transportului (vezi Fig. 4.1).

Fig. 4.3 Transport corect

Fig . 4.1 Înlăturarea carcasei

• Apucaţi de sub aparat şi rotiţi mânerele spre faţă (vezi Fig. 4.2). Asiguraţi-vă că picioarele reglabile sunt strânse până la limită.

Fig. 4.2 Mânere portante

Atenţie!

Nu transportaţi aparatul în nici un caz ca în Fig. 4.4. şi 4.5.. Aparatul ar putea fi deteriorat.

Fig. 4.4 Transport fals, aparatul este deteriorat

Atenţie!

Transportaţi aparatul întotdeauna ca în fig. 4.3. În caz contrar aparatul poate fi deteriorat.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0010

Page 11

Fig. 4.5 Transport fals, aparatul este deteriorat

• După ce aţi aşezat aparatul, tăiaţi mânerele portante şi aruncaţi-le.

Pericol!

Pericol de rănire! Nu refolosiţi mânerele portante! Din cauza alterării materialului, mânerele nu mai sunt adecvate pentru un transport ulterior. În cazul refolosirii mânerelor există un risc ridicat de rănire pentru utilizator.

Montajul 4

4.3 Locul de asamblare

Aşezaţi aparatul într-un spaţiu protejat împotriva îngheţului. Aparatul poate fi utilizat la temperaturi ale mediului înconjurător de aprox. 4 °C până la aprox. 50 °C. La alegerea locului de asamblare trebuie respectată greutatea cazanului inclusiv a conţinutului de apă conform tabelului 12.1 "Date tehnice" (vezi capitolul 12). Pentru izolarea fonică puteţi folosi, dacă este cazul, o placă de plută, un podest de cazan de încălzire (izolat fonic) sau altceva asemănător; un fundament al cazanului nu este necesar.

Prevederi pentru locul de asamblare

Pentru alegerea locului de asamblare şi a dispozitivelor de ventilare şi aerisire a spaţiului de instalare, se vor lua în considerare dispoziţiile inspectoratului local de construcţii. Aerul de ardere, care este dirijat către aparat, nu are voie să conţină substanţe chimice precum fluor, clor sau sulf. Spray-urile, vopselele, diluanţii, detergenţii şi adezivii conţin asemenea substanţe, care pe parcursul funcţionării instalaţiei pot conduce la coroziuni în condiţii defavorabile, chiar şi în instalaţia de gaze arse.

Fig . 4.6 Înlăturarea mânerelor portante

• Fixaţi capacul carcasei din nou la aparat.

11Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 12

4 Montajul

4.4 Dimensiuni

730

570

196

min. 300

1350

600

126

Fig. 4.7 Dimensiuni în mm VSC INT 246/2-C 170,

VSC INT 306/2-C 200

Legendă:

1 Evacuare furtun de scurgere a apei de condens 2 Racord de recirculare G3/4 3 Racord de gaz G3/4 4 Racord de apă rece (KW) G3/4 5 Racord de apă caldă (WW) G3/4 6 Racordul turului încălzirii (HVL)G3/4

4 3 2

1255

520

140 140

210 70

5 6 7

10-30

7 Racordul returului încălzirii (HRL) G3/4 8 Racordarea la aer/gaze arse

1) Distanţă minimă necesară în legătură cu accesoriul consolei de racordare murală

2) Picioare reglabile în înălţime la 20 mm

1305

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0012

Page 13

Montajul 4

730

570

196

min. 300

1672

600

126

Fig. 4.8 Dimensiuni în mm VSC INT 246/2-C 210

Legendă:

4 3

1577

842

1) Distanţă minimă necesară în legătură cu accesoriul consolei de racordare murală

2) Picioare reglabile în înălţime la 20 mm

140 140

210 70

5 6 7

1627

10-30

13Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 14

4 Montajul

4.5 Distanţe minime necesare pentru asamblare

160

600

4.6 Înlăturarea uşii şi schimbarea opritorului uşii

Dacă este necesar, puteţi scoate uşa.

b a

Fig. 4.9 Distanţe la asamblare (dimensiuni în mm)

1) Distanţă minimă necesară în legătură cu accesoriul consolei de racordare murală.

Nu este necesară păstrarea unei distanţe faţă de componentele din materiale inflamabile resp. cu componentele inflamabile, deoarce la puterea calorică nominală a aparatului există o temperatură mai scăzută decât temperatura admisă 85 °C (distanţă minimă faţă de perete 5 mm). Distanţele minime necesare la asamblare se găsesc în figura 4.9. Respectaţi totuşi păstrarea unui spaţiu liber suficient lângă aparat pentru a putea poziţiona furtunurile de scurgere peste pâlnia scurgerii (1). Punctul de canalizare trebuie să fie vizibil Peste aparat este necesar un spaţiu liber de cel puţin 300 mm. După fiecare opritor al uşii ar trebui să se păstreze o distanţă faţă de perete de cel puţin 5 mm, pentru a putea asigura o deschidere ireproşabilă a uşii carcasei.

Fig. 4.10 Scoaterea uşii

• Scoateţi spre faţă mai întâi partea superioară a carcasei.

• Împingeţi în sus uşa deschisă împreună cu balamaua superioară.

• Scoateţi uşa de jos, din balama.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0014

Page 15

Montajul 4

Instalarea 5

Dacă este necesar, puteţi schimba opritorul uşii.

b a

90˚

Fig. 4.11 Schimbarea opritorului uşii

• Ridicaţi balamaua cu precauţie, aşa cum este prezentat, şi rotiţi-o la 90°.

• Scoateţi balamaua şi reaşezaţi-o pe celălalt perete lateral în mod corespunzător.

• Procedaţi exact cu dirijarea pe celălalt perete lateral.

• Reconstruiţi magnetul în uşă.

5 Instalarea

Pericol!

Pericol de moarte prin intoxicare şi explozie în cazul instalării improprii! Instalarea aparatului Vaillant ecoCOMPACT/2 este permisă numai unei firme autorizate pentru montaj. Aceasta preia şi răspunderea pentru instalarea corectă şi pentru prima punere în funcţiune.

Atenţie!

Pericol de deteriorări, de ex. prin scăpări de apă sau gaz, datorate uneltelor inadecvate şi/sau intervenţiilor improprii! La strângerea sau desfacerea îmbinărilor cu filet, utilizaţi numai chei fixe potrivite (fără chei tubulare, prelungitoare etc.)!

5.1 Indicaţii generale pentru instalaţia de încălzire

Atenţie!

Pericol de deteriorare prin resturile din conductele de ţevi! Înainte de racordarea aparatului, efectuaţi o spălare atentă a întregii instalaţii de încălzire! În acest fel, eliminaţi din conducte resturile cum ar fi stropii de sudură, zgura, cânepa, chitul, rugina, murdăria grosieră sau altele asemănătoare. În caz contrar, aceste substanţe se pot depune în aparat şi pot provoca disfuncţionalităţi.

- De la conducta de purjare a supapei de siguranţă,

trebuie dus un tub de scurgere cu reductor şi sifon către un punct adecvat de canalizare în spaţiul de montare. Punctul de canalizare trebuie să fie situat la vedere!

- Senzorul de presiune montat în cazan serveşte ca

siguranţă pentru lipsa de apă.

- În caz de avarie, temperatura de decuplare a cazanului

se află la 90 °C. Dacă în instalaţia de încălzire se utilizează tubulatură din plastic, pe partea de construcţie trebuie montat un termostat adecvat pe turul încălzirii. Acest lucru este necesar pentru protecţia instalaţiei de încălzire faţă de deteriorările cauzate de temperaturi prea ridicate. Termostatul poate fi pozat electric la locul de introducere al termostatului aplicat (fişă albastră, 2 poli) al sistemului ProE.

- În cazul nefolosirii ţevilor din material plastic etanşe la

difuziune, în instalaţia de încălzire trebuie comutat un schimbător suplimentar de căldură secundar, pentru a împiedica coroziunea în cazanul de încălzire.

- Aparatul este echipat cu un vas de expansiune a

încălzirii. Înainte de montarea aparatului, verificaţi dacă acest volum este suficient. Dacă nu este cazul, trebuie instalat pe partea instalaţiei un vas suplimentar de expansiune.

5.2 Pregătirea instalării

Pentru premontarea tuturor racordurilor pe partea instalaţiei, se pot introduce consolele Vaillant de racordare, pe care se găsesc următoarele componente:

- Robineţi de întreţinere (tur şi retur al încălzirii)

- Robinetul sferic de gaz cu dispozitivul de protecţie

contra incendiului

- Supapa de siguranţă, pe partea încălzirii

- Grupa de siguranţă, apă caldă

- Robinetul KFE

(Instalarea cu consola de racordare vezi paragraful 5.3)

15Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 16

5 Instalarea

5.3 Racordarea aparatului cu o consolă de racordare

Pentru pregătirea pe partea instalaţiei a instalării aparatului, se pot introduce console de racordare din accesoriile Vaillant. Pentru instalare procedaţi conform instrucţiunilor de montare a accesoriului.

5.4 Racordul gazului

Pericol!

Pericol de moarte prin intoxicare şi explozie în cazul instalării improprii! Instalarea părţii de gaz este permisă numai unui instalator autorizat. Respectaţi dispoziţiile legale, precum şi prescripţiile locale ale societăţii furnizoare de gaz!

Aşezaţi conducta de alimentare cu gaz conform prescripţiilor locale, vezi paragraf 3.2.

Pericol!

Pericol de moarte prin sufocare în cazul scăpării de gaz din cauza neetanşeităţilor! Atenţie la montarea fără tensiune a conductelor de racordare şi de gaz.

4 5 6

Atenţie!

Deteriorări la armătura de gaz prin depăşirea presiunii de funcţionare şi de verificare! Blocul de reglare a gazului trebuie verificat de etanşeitate numai cu o presiune maximă de 110 hPa! Presiunea de funcţionare nu trebuie să depăşească 60 hPa!

Pericol!

Pericol de sufocare prin scăpări de gaz din cauza neetanşeităţilor! Înainte de punerea în funcţiune precum şi după inspecţii, întreţineri şi reparaţii, se verifică etanşeitatea la gaz a aparatului pe gaz!

• Verificaţi etanşeitatea căii gazului cu spray de detectare a fisurilor.

5.5 Racordul încălzirii

Atenţie!

Pericol de deteriorare prin ieşirea necontrolată a apei din cauza neetanşeităţilor din instalaţia de încălzire! La montajul conductelor de racord, se va urmări ca acestea să nu fie tensionate!

• Racordaţi turul încălzirii la racordul de tur al încălzirii (5), vezi Figura 5.1.

• Racordaţi returul încălzirii la racordul de retur al încălzirii (6), vezi Figura 5.1.

• Montaţi între instalaţia de încălzire şi cazan dispozitivele necesare de blocare şi instalaţi dispozitivele corespunzătoare de siguranţă.

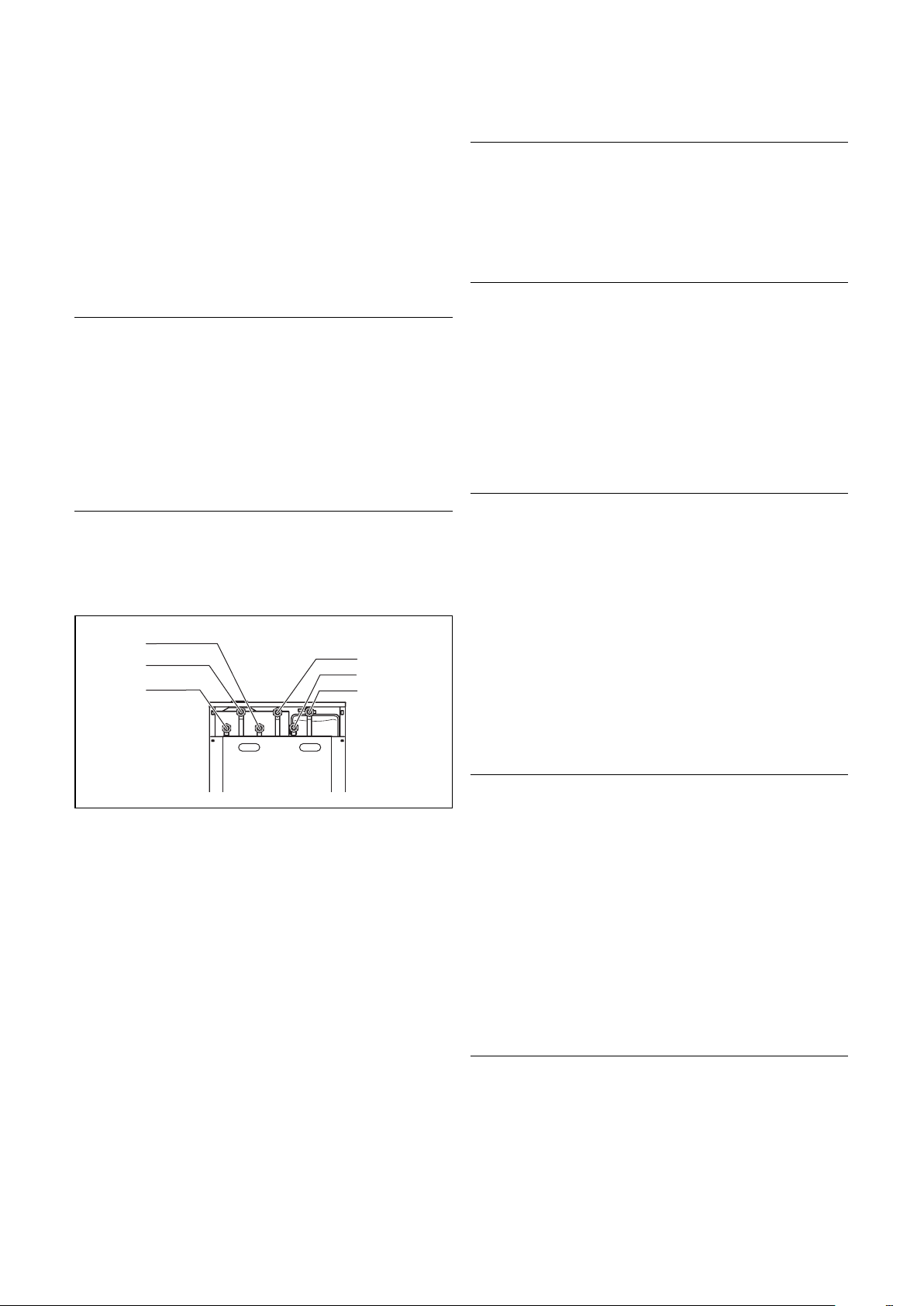

Fig. 5.1 Poziţia racordurilor

Legendă:

1 Racordul de recirculare G3/4 2 Racordul de gaz G3/4 3 Racordul de apă rece (KW) G3/4 4 Racordul de apă caldă (WW) G3/4 5 Racordul de tur al încălzirii (HVL) G3/4 6 Racordul de retur al încălzirii (HRL) G3/4

• Instalaţi un robinet sferic de gaz cu dispozitiv de protecţie contra incendiului în conducta de alimentare cu gaz în faţa aparatului. Acesta trebuie să fie montat într-un loc uşor accesibil.

• Înşurubaţi conducta de gaz etanş cu suportul de racordare la gaz (2). Pentru a nu deteriora ţeava de gaz, la scoaterea îmbinării prin şuruburi, trebuie ţinut contra cu o cheie de şuruburi la suprafeţele cheii ale ţevii de gaz. Pentru racordarea conductei de gaz, inseraţi un niplu cu etanşare plată.

5.6 Racordul pe partea apei

Atenţie!

• Racordaţi racordul de apă caldă (WW) (4), vezi

Figura 5.1.

• Racordaţi racordul de apă rece (KW) (3) cu

dispozitivele corespunzătoare de siguranţă, vezi Figura 5.1.

Racordul unei conducte de recirculare

Dacă este cazul, se poate racorda la racord (1) o conductă de recirculare, vezi Figura 5.1.

Pericol!

Periclitarea sănătăţii prin formarea legionella! Se obturează racordul pentru conducta de recirculare la boilerul aparatului, dacă nu a fost racordată nici o conductă de recirculare.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0016

Page 17

Instalarea 5

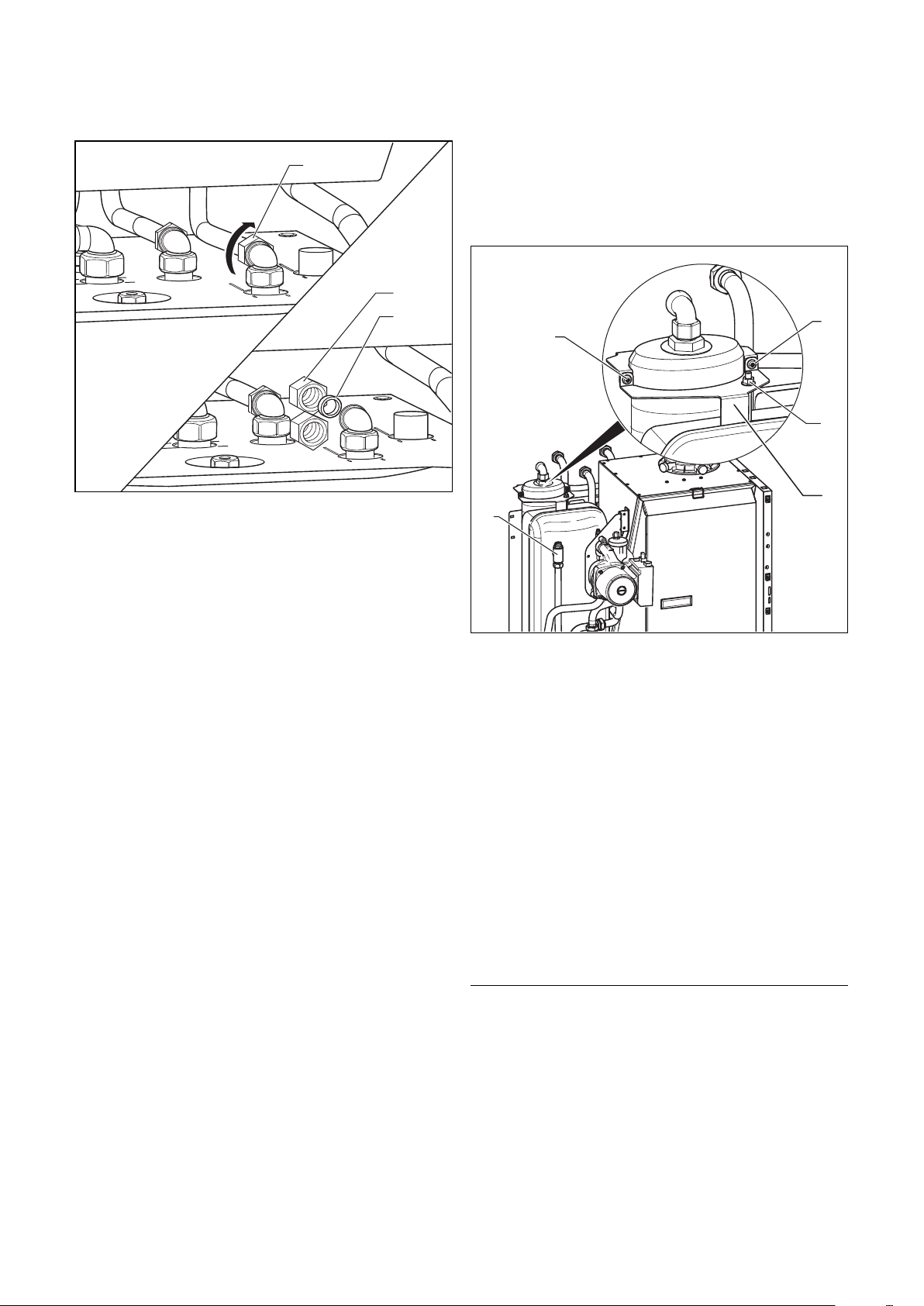

Fig. 5.2 Racord de recirculare la boiler

Legendă:

1 Îmbinare prin şuruburi a ţevii de recirculare 2 Capac 3 Etanşare

5.6.1 Montarea şi demontarea vasului de expansiune a apei calde (ca accesoriu)

La dimensiunile de randament cu un vas de expansiune de 12 litri pentru încălzire este posibil opţional să se monteze un vas de expansiune a apei calde de 4 litri.

Procedaţi după cum urmează:

• Deschideţi aparatul (comp. Fig.5.6 şi indicaţiile de la pagina 20).

• Deşurubaţi îmbinarea prin şuruburi (1) a ţevii de recirculare de la piesa de racordare şi obturaţi racordul cu etanşarea aferentă (3) şi cu capacul (2).

Fig. 5.3 Montare/Demontare a vasului de expansiune a apei

calde

Legendă:

1 Şurub 2 Piuliţă 3 Suport 4 Piesa T

Dacă din motive de spaţiu, vasul de expansiune a apei calde de 4 litri trebuie montat/demontat din faţă, vasul de expansiune al încălzirii trebuie mai întâi scos.

• Închideţi robineţii de întreţinere în circuitul de apă caldă, dacă este cazul şi în circuitul de încălzire.

• Dacă vasul de expansiune al încălzirii trebuie demontat, goliţi aparatul pe partea încălzirii.

• Desfaceţi în final furtunul flexibil de la piesa T (4) la vasul de expansiune.

• Desfaceţi de la carcasa frontală şurubul suportului.

Indicaţie!

Obturaţi piesa T cu un dop transparent şi folosiţi piesa T ca mâner pentru ridicarea vasului de expansiune.

17Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 18

5 Instalarea

• Ridicaţi vasul de expansiune oblic spre faţă din aparat.

• Evacuaţi apa din aparat, pe partea apei potabile, astfel încât în afara boilerului să nu mai existe coloane de apă.

• Desfaceţi ambele şuruburi (1).

• Desfaceţi piuliţele (2) la bara de ancorare.

• Scoateţi suportul (3) din vasul de expansiune.

• Aşezaţi protecţia marginilor în suportul vasului de expansiune a apei calde.

• Aşezaţi vasul de expansiune a apei calde în spaţiul liber dintre peretele din spate al aparatului şi vasul de expansiune al încălzirii. Vasul de expansiune a apei calde se introduce astfel încât acesta intră fără rezistenţă în salteaua inferioară EPS.

• Puneţi, dacă este cazul, vasul de expansiune al încălzirii în salteaua EPS.

• Montaţi, dacă este cazul, furtunul flexibil la piesa T (4) a vasului de expansiune.

• Montaţi suportul (3) pentru vasul de expansiune.

• Montaţi cele două şuruburi (1) şi piuliţele (2) pentru bara de ancorare.

• Deschideţi din nou robineţii de întreţinere şi verificaţi etanşeitatea legăturilor de ţevi.

• Aerisiţi aparatul pe partea apei potabile şi dacă este cazul, pe partea încălzirii.

5.7. Tubulatura de aer/gaze arse

Pericol!

Pericol de otrăvire precum şi defecţiuni posibile de funcţionare prin folosirea neautorizată a tubulaturilor de aer/gaze arse! Nu este exclusă posibilitatea provocării de pagube materiale şi vătămări corporale. Aparatele Vaillant sunt certificate din punct de vedere al sistemului împreună cu tubulaturile de aer/gaze arse. Folosiţi numai tubulaturi originale Vaillant de aer/gaze arse. Tubulaturile de aer/gaze arse se găsesc numai în instrucţiunile Vaillant de montaj pentru tubulaturile de aer/gaze arse.

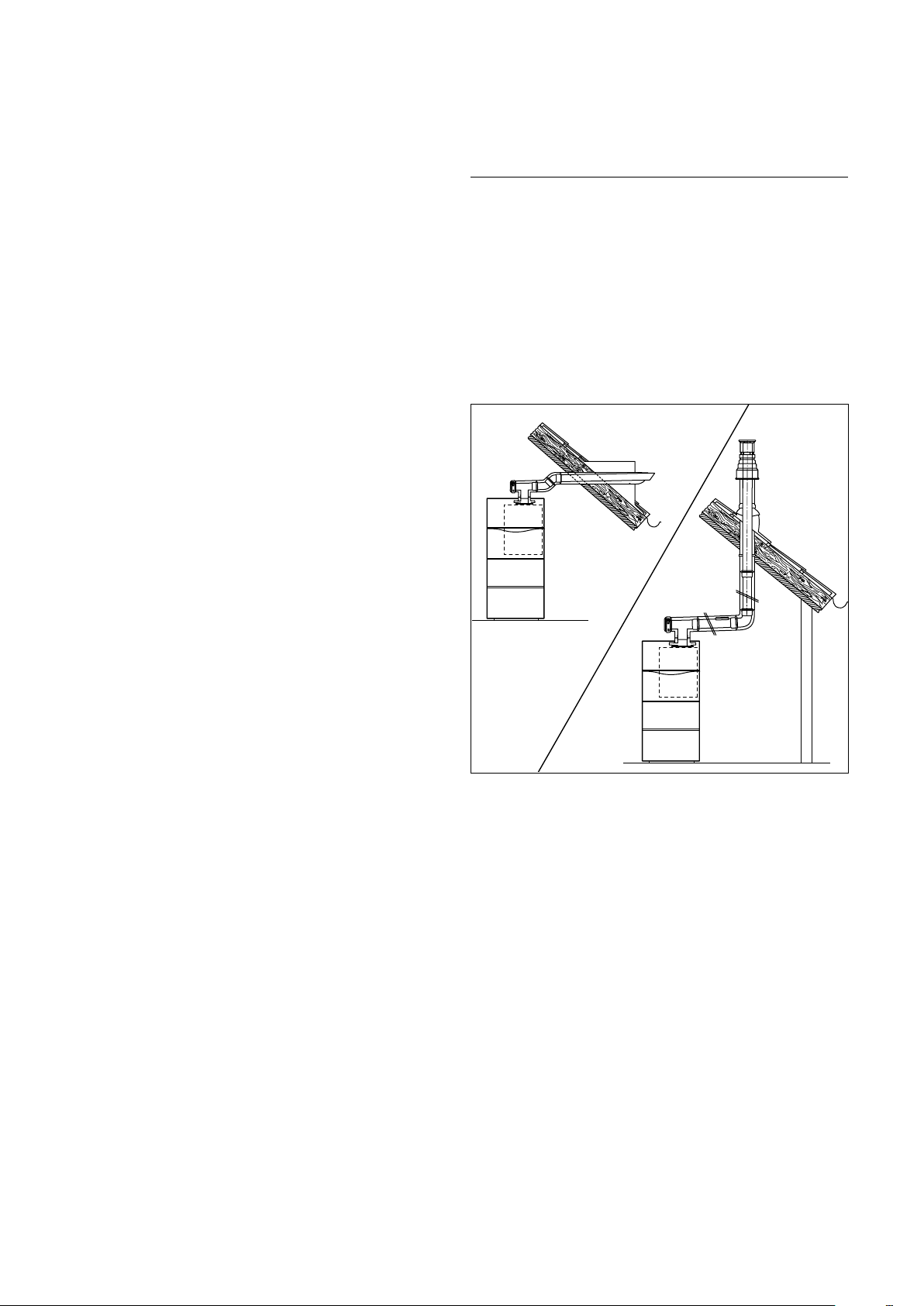

Fig. 5.4 Tubulatura de aer/gaze arse cu aceesorii Vaillant

(exemple)

Următoarele tubulaturi de aer/gaze arse sunt disponibile ca accesorii şi pot fi combinate cu aparatul: Sistemul concentric, plastic, Ø 60/100 mm – Sistemul concentric, plastic, Ø 80/125 mm Conform standardului, toate aparatele ecoCOMPACT/2 sunt echipate cu un racord de aer/gaze arse Ø 60/100 mm. Acest racord poate fi schimbat la nevoie cu un racord de aer/gaze arse cu Ø 80/125 mm. Alegerea sistemului cel mai adecvat este în funcţie de situaţia individuală de montare resp. de aplicare (vezi de asemenea şi instrucţiunile de montaj Nr. 0020042458 ale tubulaturii de aer/gaze arse).

• Montaţi tubulatura de aer/gaze arse conform instrucţiunilor de montaj incluse în setul de livrare al acestui aparat.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0018

Page 19

Instalarea 5

5.8 Evacuarea apei de condens

Pericol!

Pericol de otrăvire prin ieşirea gazelor arse! Sifonul ar putea fi golit prin aspirare. Nu legaţi etanş furtunul de evacuare a apei de condens cu conducta de ape uzate!

Apa de condens rezultată în momentul arderii este dirijată de furtunul de evacuare a apei de condens printr-un dispozitiv de scurgere de la racordul de ape uzate.

Indicaţie!

Furtunul de evacuare a apei de condens trebuie pozat cu pantă pentru conducta de ape uzate.

5.9 Branşamentul electric

Pericol!

Pericol de moarte prin electrocutare la contactele electrice! Între bornele de contact pentru reţea L şi N există tensiune permanentă, chiar dacă întrerupătorul general este deconectat! Întotdeauna se va deconecta mai întâi alimentarea electrică! Numai după această operaţiune se poate efectua instalarea! Instalaţia electrică trebuie realizată doar de o firmă autorizată, care este responsabilă pentru respectarea normelor şi directivelor.

Atragem atenţia în special asupra respectării şi asupra fiecărui normativ EVU. Aparatul este dotat cu Sistem ProE de fişe de racordare pentru pozarea mai uşoară şi este pozată gata de racordare. Conducta de alimentare a reţelei şi toate celelalte cabluri de racordare (de ex. de la regulatorul de temperatură a camerei) pot fi prinse cu cleme la fişele sistemului ProE prevăzute pentru aceasta.

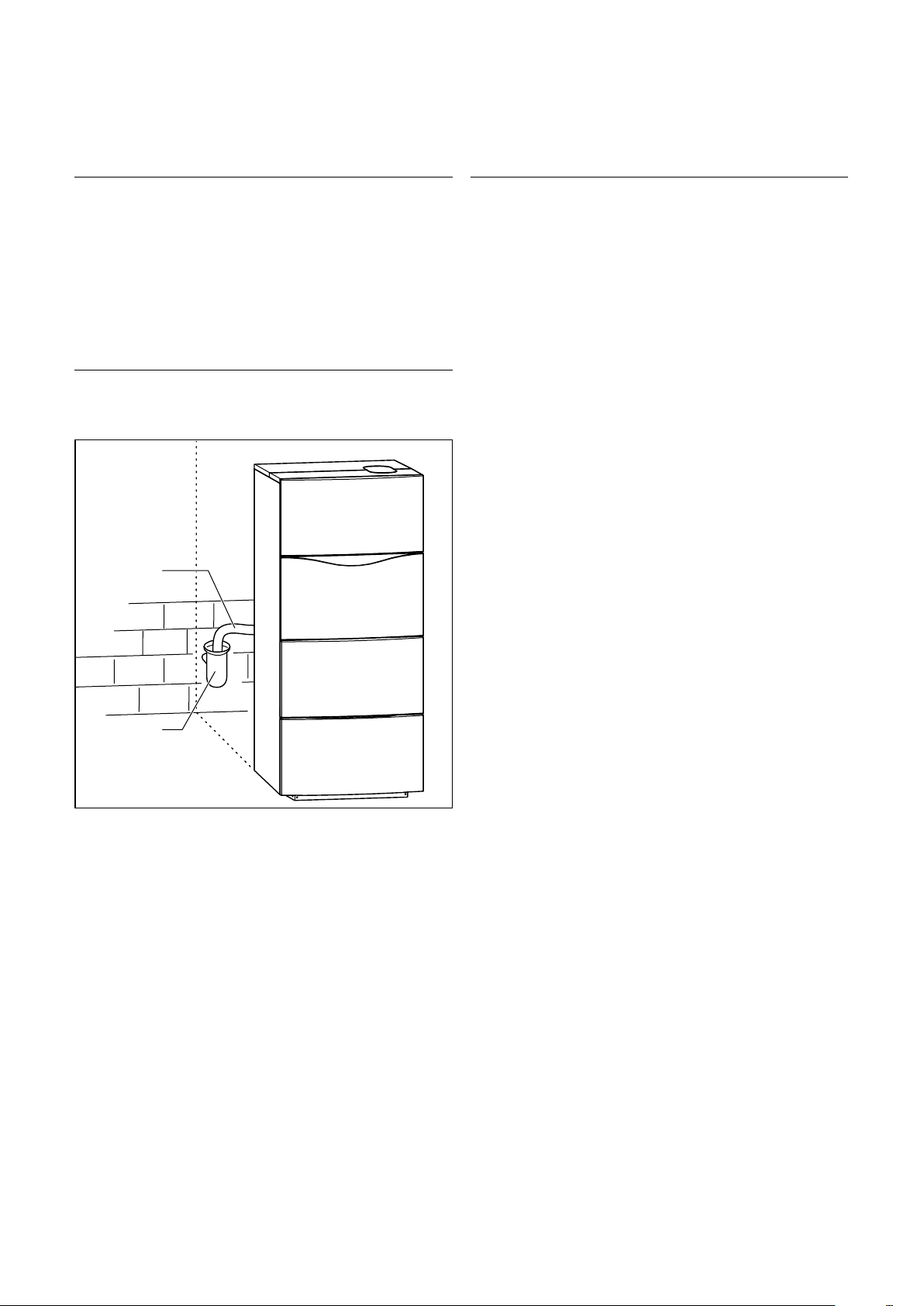

Fig. 5.5 Instalarea furtunului de evacuare a apei de condens

Legendă:

1 Furtunul de evacuare a apei de condens 2 Dispozitiv de evacuare

• Instalaţi dispozitivul de evacuare în spate sau lângă aparat. Asiguraţi-vă că dispozitivul de evacuare este vizibil.

• Agăţaţi furtunul de evacuare a apei de condens (1) în dispozitivul de evacuare (2). Dacă este cazul, furtunul de evacuare a apei de condens poate fi scurtat în mod corespunzător lucrurilor date din construcţie.

Dacă în momentul instalării, furtunul de evacuare a apei de condens trebuie prelungit, folosiţi doar furtunuri admise DIN 1986-4.

19Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 20

5 Instalarea

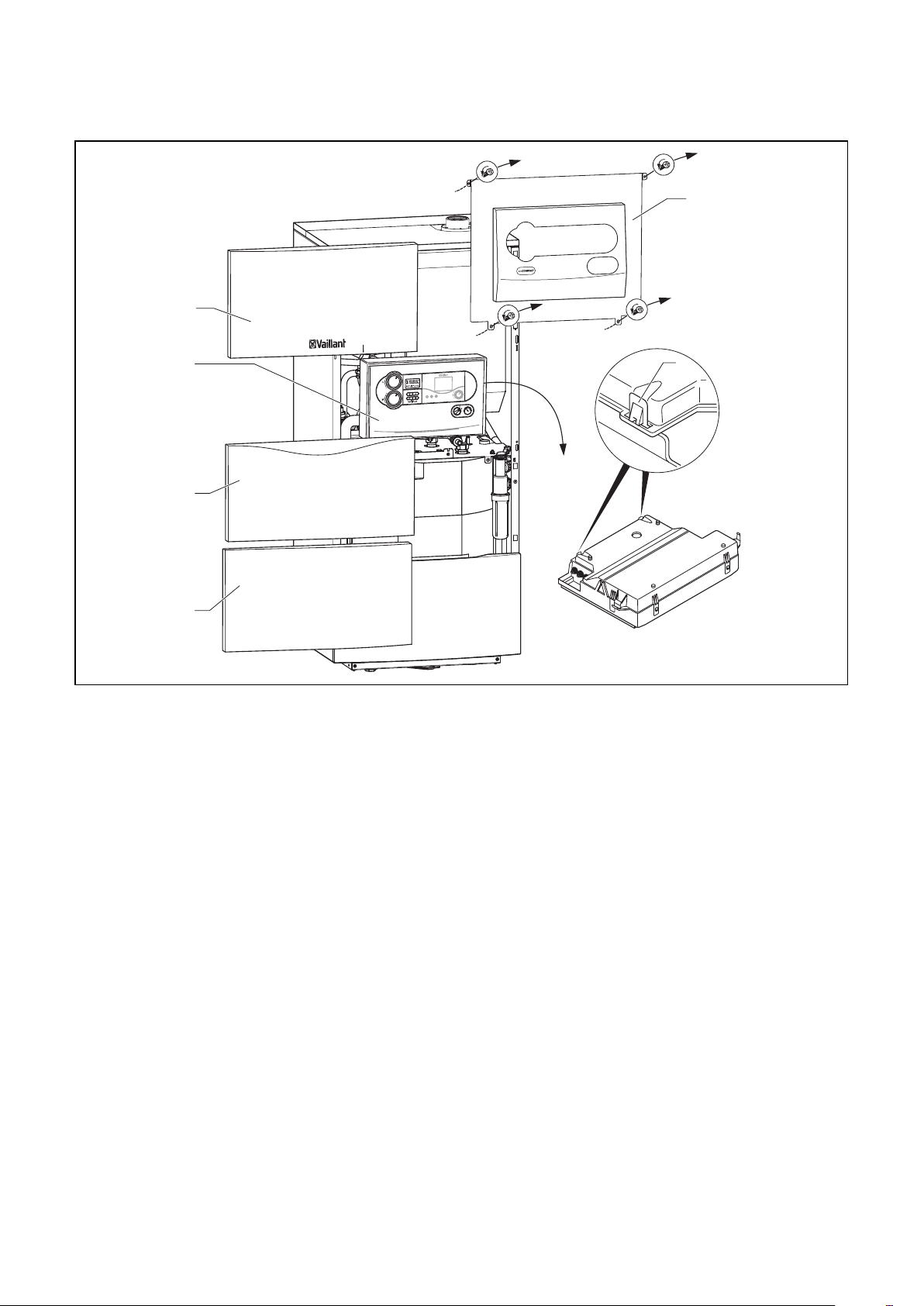

Fig. 5.6 Scoaterea carcasei aparatului

Cablul de reţea şi de joasă tensiune (de ex. cablul de alimentare a senzorului) trebuie pozate separat cu spaţiu între ele. La pozarea racordului procedaţi după cum urmează, vezi Fig. 5.6:

• Scoateţi părţile frontale (3) şi (6) şi uşa (4).

• Deşurubaţi diafragma (1).

• Ridicaţi pupitrul de comandă (5) spre faţă.

• Desprindeţi din cleme partea din spate a capacului pupitrului de comandă (2) şi ridicaţi-o spre faţă.

• Treceţi cablurile, de ex. cablul de alimentare la reţea, cablurile de racordare la aparatele regulatoare sau pompele externe, prin introducerea cablului în peretele din spate al aparatului (27 Fig. 2.1) şi apoi prin aparat în pupitrul de comandă.

• Asiguraţi cablurile cu descărcările de sub tensiune (1, Fig. 5.7).

• Dezizolaţi capetele arterei şi executaţi racordurile conform paragrafelor 5.9.1 până la 5.9.2.

• Închideţi apoi capacul din spate al pupitrului de comandă şi apăsaţi-l până se blochează cu zgomot specific.

• Deschideţi pupitrul de comandă.

• Montaţi carcasa frontală.

r a b

Instrucţiuni de instalare şi întreţinere ecoCOMPACT/2

Page 21

Instalarea 5

5.9.1 Racordarea cablului de alimentare la reţea

Atenţie!

Pericol de deteriorare pentru electronică! Prin alimentarea reţelei la bornele greşite ale fişei sistemului ProE se poate distruge electronica. Legaţi cablul de reţea numai la bornele special marcate!

Tensiunea nominală a reţelei trebuie să prezinte 230 V; la tensiuni de reţea de peste 253 V şi de sub 190 V sunt posibile influenţări ale funcţionării. Cablul de reţea trebuie să fie branşat prin intermediul unui contact fix şi al unui separator cu deschiderea minimă a contactelor de 3 mm (de ex. siguranţă, întrerupător de putere).

5.9.2 Racordarea aparatelor regulatoare şi accesoriilor

Pericol!

Pericol de moarte prin electrocutare la piesele sub tensiune. La bornele de racordare la reţea L şi N (culoare turcoaz) există tensiune chiar şi în cazul întrerupătorului general deconectat! Înainte de a lucra la aparat, deconectaţi alimentarea electrică şi asiguraţi-vă contra posibilităţii de reconectare.

Efectuaţi conexiunile necesare ale părţii electronice a aparatului de încălzire (de ex. la regulatoare externe, senzori externi ş.a.) după cum urmează:

987

RT 24V

Fig. 5.7 Racordul cablului de alimentare la reţea

• Pozaţi cablul de alimentare la reţea la suprafaţa de racordare în pupitrul de comandă ca în figura 5.7.

• Asiguraţi cablurile cu descărcarea de sub tensiune (1).

• Prindeţi cu cleme cablul de alimentare la reţea la clemele prevăzute pentru aceasta sistemului ProE (2).

230V

, N şi L ale

543NL

RT 230V

RT 24V

987

230V

543NL

RT 230V

21Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Bus

Fig. 5.8 Racordarea unei reglări cu senzor extern

• Pozaţi cablurile necesare la suprafaţa de racordare în pupitrul de comandă ca în figura 5.8.

• Asiguraţi cablurile cu descărcarea de sub tensiune (1, Fig. 5.7)

• Cuplaţi cablul de racordare conform Figurii 5.8 la fişele corespunzătoare ProE resp. locurile de introducere a electronicii (3).

• La racordarea unui regulator de temperatură cu senzor extern sau al unui regulator al temperaturii camerei (regulatorul continuu - borne de racordare 7, 8, 9 resp. 3, 4, 5 sau la racordul pe bus) trebuie introdusă o punte între bornele 3 şi 4.

Page 22

5 Instalarea

Indicaţie!

Dacă nu este introdus un termostat de cameră/ cu ceas, se introduce puntea între bornele 3 şi 4, dacă nu există.

5.10 Indicaţii pentru racordarea accesoriilor şi regulatoarelor

La racordarea unui accesoriu, eventuala punte de la fişa respectivă trebuie să fie înlăturată. Se va avea grijă pentru încălzirea prin pardoseală ca puntea să fie îndepărtată. Termostatul de conductă (siguranţa contra deficitului de apă), aparatele regulatoare externe şi alte aparate asemănătoare trebuie să fie racordate prin intermediul contactelor fără potenţial. Există şi posibilitatea de a comuta pe "Pompe de parcurgere" sub d. 18. Pentru aceasta setaţi timpul de parcurgere sub d.1 pe "-". De altfel există posibilitatea setării pe "Pompe de transmitere" pentru regulatorul condiţionat de condiţiile atmosferice (de ex. calorMATIC 430). Pentru aceasta setaţi timpul de parcurgere sub d.1 la 15 până la 20 minute. Vaillant oferă pentru reglarea ecoCOMPACT/2 diferite variante de aparate regulatoare pentru racordarea la bara de comutare (borne de racordare 7, 8, 9 sau la racordul pe bus) sau pentru introducerea în diafragma de manipulare. Noile aparate regulatoare (funcţie eBUS) pot fi introduse sau montate extern în spaţiul de montare a regulatorului. Racordarea are loc prin bornele racordului BUS. Montajul se va efectua după instrucţiunile de utilizare respective.

5.11 Indicaţie referitoare la componente suplimentare ale instalaţiei şi la accesoriile necesare pentru racordare

Vaillant oferă componente suplimentare ale instalaţiei şi accesorii necesare pentru racordare. Acestea se găsesc în ordonatorul din lista curentă de preţuri.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0022

Page 23

5.12 Pozarea racordului cu sistemul ProE

Instalarea 5

albastru

X11

X20

Fişă de tensiune joasă

X14

Aprinzător

X41

X22

9 11

12 16

8 2

5 8

14 13

X13

gri

X18

verde

violetturcoazalbroşualbastru

Tensiunea reţeleiTensiune joasă

DCF

Fişă marginală

maro

portocaliu negru violet

negru negru

roşu

verde

negru

roz maro

albastru

negru

verde

roşu

roşu negru

gri albastru

albastru

roşu roşu

albastru

negru

negru negru

alb

Pompă de încărcare

Pompa circuitului de încălzire

Opţiune regulator extern/Termostat de cameră 3-4 (contact)

Intrarea reţelei

Opţiune regulator extern/Termostat de cameră 7-8-9 (continuu sau digital)

Opţiune racord de bus Opţiune termostat de alimentare

0 0

Telecomandă pompă de recirculare Senzor extern Senzor pe tur (opţiune) Racord DCF Masă Masă

Semnal PWM pompa circuitului de încălzire Semnal PWM pompa de încărcare

alb

negru

Fişă pentru accesoriul regulatorului VRC 4xx resp. pornire singulară ZP

A B C D

Senzorul boilerului Senzor de scurgere SWT

Masa senzorului

Senzor de presiune a apei

VUV

24 V 230 V~

Senzor Vortex

+ 24 V

Semnal Hall

natur

negru

rot rot

Siguranţă de topire

2 3

Semnal PWM

Masă

Suflantă

Supapă de gaz

Masa senzorului

Senzor pe tur

Senzor pe retur

Masa aparatului

Electrodul de aprindere

Fig. 5.9 Pozarea racordului cu sistemul ProE

23Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 24

6 Punerea în funcţiune

Prima punere în funcţiune şi operarea cu aparatul, precum şi instruirea utilizatorului trebuie să fie efectuate de către un specialist instalator calificat. Punerea în funcţiune/Utilizarea suplimentară se execută ca în instrucţiunile de utilizare descrise în paragraful 4.3, punerea în funcţiune.

Pericol!

Pericol de sufocare prin scăpări de gaz din cauza neetanşeităţilor! Înainte de punerea în funcţiune precum şi după inspecţii, întreţineri şi reparaţii, verificaţi etanşeitatea la gaz a aparatului!

6.1 Umplerea instalaţiei

6.1.1 Prepararea apei calde

Atenţie!

Neetanşeităţi prin modificările la etanşări şi zgomotele în regimul de încălzire din cauza agenţilor de protecţie contra îngheţului şi contra coroziunii din apa caldă! La folosirea cu numele comerciale SENTINEL (în afara tipului X200) şi FERNOX nu au devenit cunoscute până acum nici un fel de necompatibilităţi cu aparatele noastre. Pentru compatibilitatea inhibitoarelor în sistemul de încălzire şi pentru eficacitatea acestora nu ne asumăm nici o responsabilitate. Dedurizaţi apa caldă, în cazul durităţii apei de la 16,8°dH! Pentru aceasta, puteţi utiliza un schimbător de ioni Vaillant. Respectaţi instrucţiunile de utilizare ataşate. Pentru deteriorări şi eventuale consecinţe provocate de antigel şi substanţele anticorozive, Vaillant nu îşi asumă responsabilitatea. Informaţi utilizatorul asupra procedurilor pentru protecţia contra îngheţului.

6.1.2 Umplerea şi aerisirea încălzirii

Pentru o funcţionare ireproşabilă a instalaţiei de încălzire este necesară o presiune a apei/de umplere între 100 şi 200 kPa. Dacă instalaţia de încălzire este extinsă pe mai multe niveluri, este posibil ca presiunea apei indicată de manometru să necesite valori mai ridicate.

Indicaţie!

Pentru dezaerare, poate fi utilizat suplimentar programul de verificare P.0 aerisire. Procedaţi aşa cum este descris în paragraful 9.4.

Fig. 6.1 Dispozitiv de umplere şi de golire a cazanului

Legendă:

1 Niplu de dezaerare pe partea încălzirii 2 Capac al dispozitivului de dezaerare rapidă 3 Niplu de dezaerare pe partea apei de consum 4 Robinetul de umplere şi golire

• Înainte de umplerea efectivă, efectuaţi o spălare atentă a întregii instalaţii de încălzire

• Desfaceţi capacul dispozitivului de dezaerare rapidă (2) la pompă cu una până la 2 rotaţii (aparatul se dezaerează singur în timpul funcţionării de durată prin dispozitivul de dezaerare rapidă).

• Deschideţi toţi robineţii cu termostat ai instalaţiei.

• Legaţi robinetul de umplere şi de golire a instalaţiei (fie se setează pe partea construcţiei, fie se menţine în consola Vaillant de racordare) printr-un furtun cu supapă de filtrare a apei reci.

Indicaţie!

Dacă nu trebuie să existe nici un robinet de umplere şi de golire, puteţi să folosiţi robinetul de umplere şi de golire (4) din aparat.

• Deschideţi niplul de dezaerare (1).

• Deschideţi în funcţie de fiecare consolă, niplul de dezaerare resp. robineţii KFE la turul şi returul încălzirii.

Indicaţie!

Niplul de dezaerare/robineţii KFE sunt integraţi în accesoriile de racordare. Dacă acest accesoriu nu este introdus, este posibilă crearea unei posibilităţi de dezaerare pe partea construcţiei.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0024

Page 25

• Rotiţi robinetul de umplere şi supapa de filtrare încet şi completaţi cu apă, până când din niplurile de dezaerare/robineţii KFE iese apă.

• Umpleţi instalaţia până la o presiune a instalaţiei de 100 şi 200 kPa.

• Închideţi toate niplurile de dezaerare/toţi robineţii KFE.

• Închideţi robinetul de alimentare.

• Dezaeraţi toate radiatoarele.

• Citiţi încă o dată presiunea pe display. Dacă presiunea instalaţiei a scăzut, umpleţi instalaţia încă o dată cu apă şi aerisiţi-o din nou.

Indicaţie!

La apăsarea pe tasta "-" este afişată presiunea pe display timp de 5 secunde.

Punerea în funcţiune 6

• Închideţi dispozitivul de umplere şi îndepărtaţi furtunul.

• Verificaţi etanşeitatea tuturor racordurilor şi a întregii instalaţii.

6.1.3 Umplerea şi dezaerarea părţii cu apă caldă

Indicaţie!

Pentru dezaerare, poate fi utilizat suplimentar programul de verificare P.0 aerisire. Procedaţi aşa cum este descris în capitolul 9.4. Pentru a atinge o dezaerare optimă, în timpul programului de dezaerare, ar trebui scoase la intervale de timp apă de consum în cantităţi mici, la un consumator situat în apropiere.

Indicaţie!

Dedurizaţi apa potabilă la o duritate a apei de la 16,8°dH, pentru a împiedica lucrările suplimentare de întreţinere!

• Deschideţi supapa de blocare a apei reci, pe partea construcţiei.

• Umpleţi boilerul integrat şi circuitul de apă caldă, în timp ce deschideţi toate consumatoarele de apă caldă, până iese apă.

Imediat ce apa iese prin toate robinetele de a.c.m., circuitul de apă este umplut complet şi aerisit.

• Dezaeraţi aparatul pe partea apei calde prin niplul de dezaerare (3) la ţeavă între pompă şi schimbătorul secundar de căldură, vezi Figura 6.1.

6.1.4 Umplerea sifonului

Pericol!

Pericol de otrăvire prin gazele arse evacuate în cazul funcţionării cu sifonul de apă de condens gol! Înainte de punerea în funcţiune, se va umple obligatoriu sifonul în mod corespunzător următoarei descrieri!

Fig. 6.2 Umplerea sifonului

• Deşurubaţi partea inferioară (2) a sifonului apei de condens (1).

• Umpleţi partea inferioară la aproximativ 3/4 cu apă.

• Înşurubaţi la loc partea inferioară la sifonul de apă de condens.

6.2 Verificarea reglajului gazului

6.2.1 Reglarea din fabricaţie

Aparatul este setat din fabrică la valorile date în tabelul de mai jos. În unele regiuni, este posibil să fie necesară o adaptare la condiţiile locale.

Valori de reglaj Gaz

după 5 min. regim de

funcţionare la sarcină plină

Reglat pentru indicele Wobbe W

Tab. 6.1 Setarea gazului din fabrică

Atenţie!

Defecţiuni ale aparatului sau daune de durată de viaţă. Înainte de punerea în funcţiune a aparatului comparaţi informaţiile pentru tipul de gaz setat, de pe plăcuţa cu date constructive, cu tipul de gaz local! Verificarea debitului gazului nu este necesară. Reglarea se realizează pe baza proporţiei de

din gazele arse.

natural H toleranţă

9,0 ± 1,0 10,0 ± 0,5 Vol.-%

15,0 22,5 kWh/m

Propan toleranţă

Unitate

25Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 26

6 Punerea în funcţiune

Varianta de aparat corespunde categoriei de gaz existentă la faţa locului:

• Verificaţi încălzirea în sarcini parţiale şi, după caz, reglaţi-o vezi paragraf 7.2.1.

Varianta de aparat nu corespunde categoriei de gaz disponibilă la faţa locului:

• Executaţi reglarea gazului aşa cum este descris în paragraful 7.5. În final, executaţi o reglare a gazului, aşa cum este descris în cele ce urmează.

Tipul aparatului

Executarea aparatului pentru tipul de gaz: Gaz H Gaz H Gaz H Marcarea pe plăcuţa cu date constructive a aparatului II

Setare din fabrică pe indexul Wobbe-W 0 °C şi 1013 hPa

Setare din fabrică a randamentului de apă caldă al aparatului în kW

Setare din fabrică a randamentului max. de încălzire a aparatului în kW (80/60 °C)

Tab. 6.2 Privire de ansamblu a setărilor din fabrică

(în kWh/m3), referitor la

VSC INT 246/2-C 170

2H3P

G20 (Gaz natural H) 20 hPa, G31 (Propan) 30 hPa

15 15 15

28 28 34

25 25 30

VSC INT 246/2-C 210

2H3P

G20 (Gaz natural H) 20 hPa, G31 (Propan) 30 hPa

VSC INT 306/2-C 200

2H3P

G20 (Gaz natural H) 20 hPa, G31 (Propan) 30 hPa

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0026

Page 27

Punerea în funcţiune 6

6.2.2 Verificarea presiunii de racordare (presiunea

de curgere a gazului)

Dacă nu puteţi înlătura erorile, înştiinţaţi societatea furnizoare de gaz şi procedaţi după cum urmează:

• Scoateţi aparatul din funcţiune şi închideţi robinetul de

gaz.

• Scoateţi manometrul cu tub U şi înşurubaţi din nou

şurubul de etanşare (2).

• Controlaţi dacă şurubul de etanşare este aşezat etanş.

• Montaţi din nou capacul camerei de depresiune şi carcasa aparatului.

6.2.3 Verificarea conţinutului CO

şi reglarea

acestuia dacă este cazul

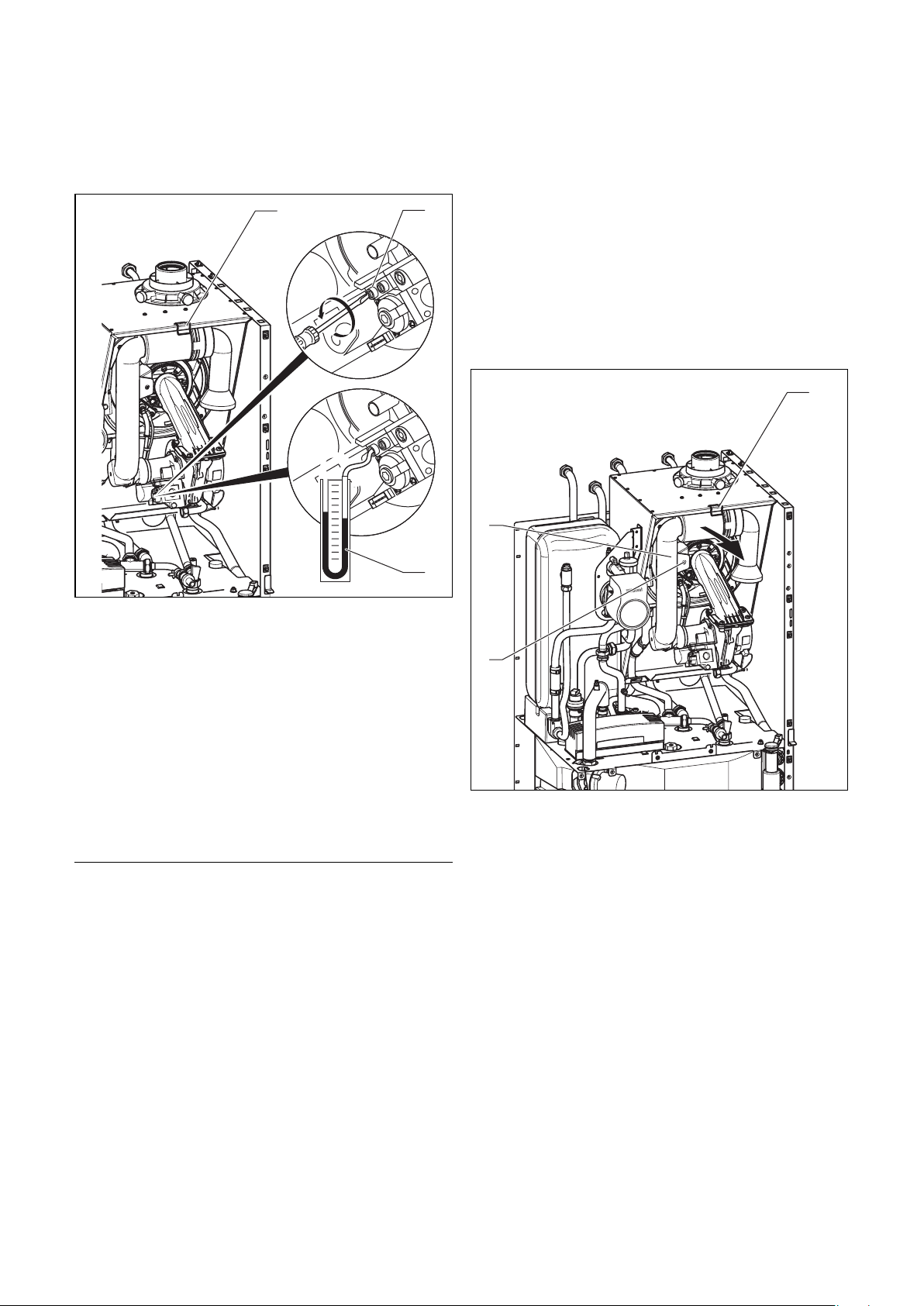

Fig. 6.3 Verificarea presiunii de racordare

La verificarea presiunii de racordare, procedaţi după cum urmează:

• Detaşaţi carcasa aparatului.

• Desfaceţi bornele (1).

• Scoateţi capacul camerei de depresiune.

• Desfaceţi şurubul de etanşare marcat cu "in" (2) la

armătura de gaz.

• Cuplaţi de ex. un manometru cu tub U (3).

• Puneţi aparatul în funcţiune (vezi instrucţiunile de utilizare).

• Măsuraţi presiunea de racordare comparativ cu presiunea atmosferică.

Atenţie!

Numai la gaz natural: Valoarea eronată a presiunii de racord generează probleme în funcţionare la aprindere şi ardere! Nu puneţi aparatul în funcţiune şi nu executaţi nici o setare, dacă presiunea de racordare se află în afara domeniului de 17 până la 25 hPa! Informaţi societatea furnizoare de gaz.

Numai la gaz lichefiat: Valoarea eronată a presiunii de racord generează probleme în funcţionare la aprindere şi ardere! Nu puneţi aparatul în funcţiune şi nu executaţi nici o setare, dacă presiunea de racordare se află în afara domeniului de 25 până la 35 hPa! Informaţi societatea furnizoare de gaz.

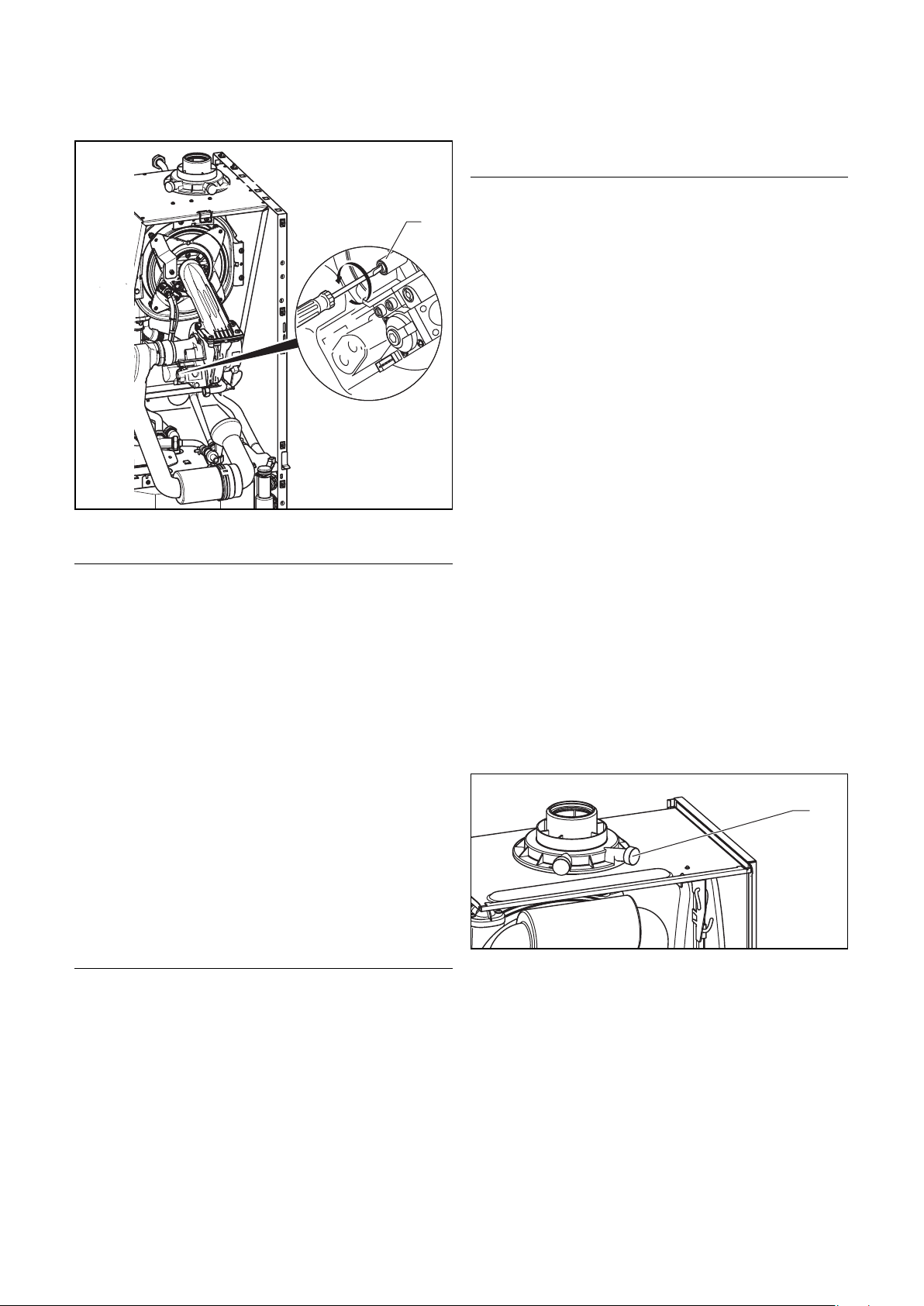

Fig. 6.4 Închiderea cu clapă a prelungirii ţevii de aspiraţie

• Detaşaţi carcasa aparatului.

• Desfaceţi clemele(3).

• Scoateţi capacul camerei de depresiune.

• Desfaceţi şurubul (2) şi ridicaţi prelungirea ţevii de aspiraţie (1) la 90° spre faţă (vă rugăm să nu scoateţi prelungirea ţevii de aspiraţie!).

27Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 28

6 Punerea în funcţiune

6.3 Verificarea funcţionării aparatului

După terminarea instalării şi setării gazului, realizaţi o verificare a funcţiunii, înainte de punerea în funcţiune a aparatului şi predaţi-l utilizatorului.

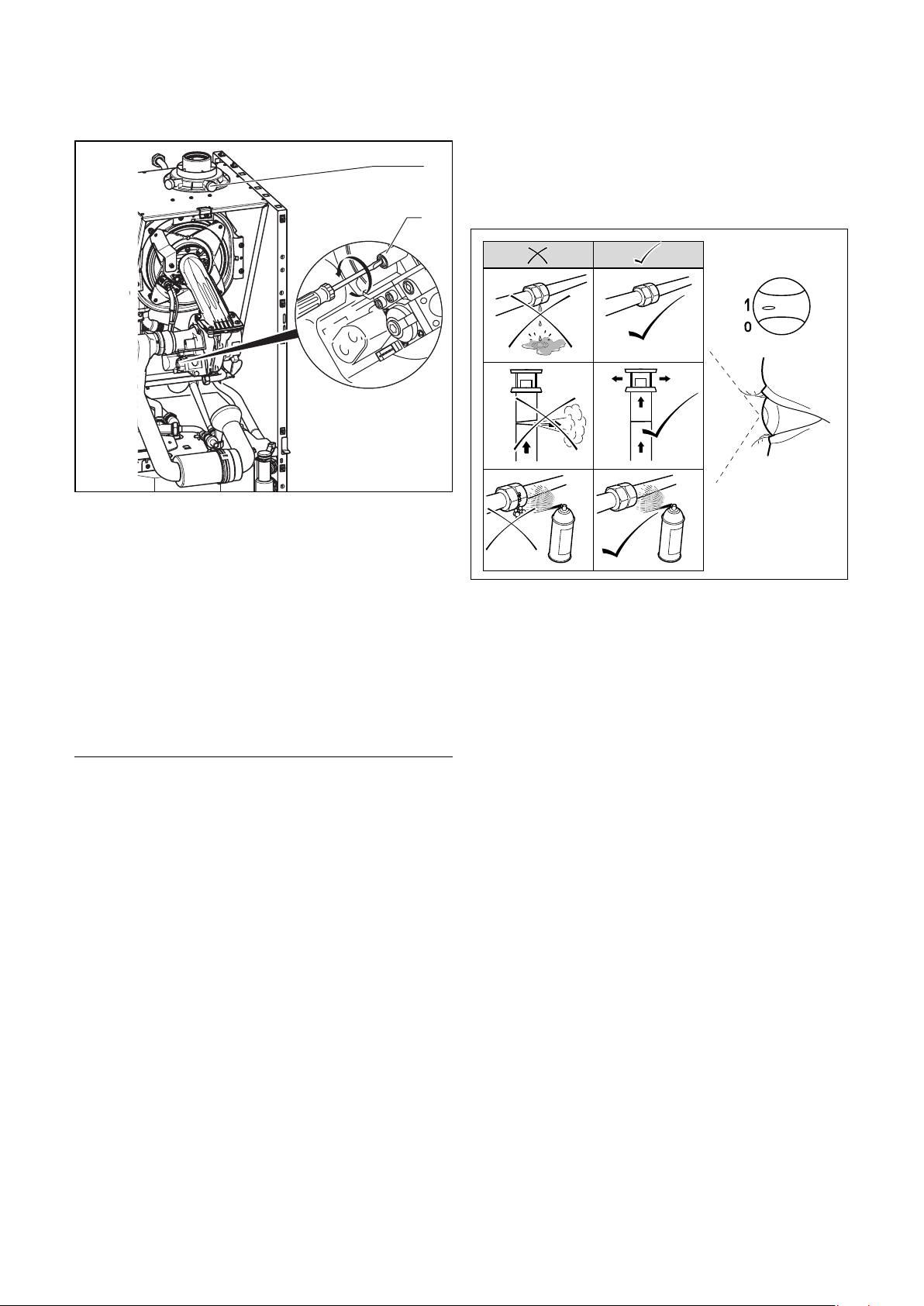

Fig. 6.5 Verificarea CO

• Apăsaţi în acelaşi timp tastele "+" şi "-".

Modul "Dimensiuni coşar" este activat, vezi paragraful

4.11.2 în instrucţiunile de utilizare.

• Aşteptaţi cel puţin 5 minute, până când aparatul a atins temperatura de funcţionare.

• Măsuraţi conţinutul de CO

la suporturile de măsurare

a gazelor arse (5).

• Setaţi, dacă este necesar, valoarea corespunzătoare a gazelor arse (vezi tabelul 6.1) prin rotirea şurubului (4).

-> Rotire spre stânga: conţinut de CO

-> Rotire spre dreapta: conţinut de CO

mai mare,

mai mic.

Indicaţie!

Numai la gaz natural: Efectuaţi corecţii numai în paşi de 1/8 dintr-o rotaţie şi aşteptaţi aprox. 1 min după fiecare corecţie, până când valoarea s-a stabilizat.

Numai la gaz lichefiat: efectuaţi corecţii numai în paşi foarte mici (aprox. 1/16 dintr-o rotaţie) şi aşteptaţi aprox. 1 min după fiecare corecţie, până când valoarea s-a stabilizat.

Fig. 6.6 Verificarea funcţională

• Puneţi aparatul în funcţiune conform instrucţiunilor de utilizare aferente.

• Verificaţi calea gazului, instalaţia de gaze arse, cazanul şi instalaţia de încălzire şi conductele de apă caldă, dacă sunt etanşe.

• Verificaţi instalarea ireproşabilă a tubulaturii de aer/ gaze arse conform instrucţiunilor de montaj a accesoriilor de aer/gaze arse.

• Verificaţi aprinderea şi formarea regulată a flăcării arzătorului.

• Verificaţi funcţionarea încălzirii (vezi paragraf 6.3.1) şi a preparării apei calde (vezi paragraf 6.3.2)

• Predaţi aparatul utilizatorului (vezi paragraf 6.4)

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0028

Page 29

Punerea în funcţiune 6

6.3.1 Încălzire

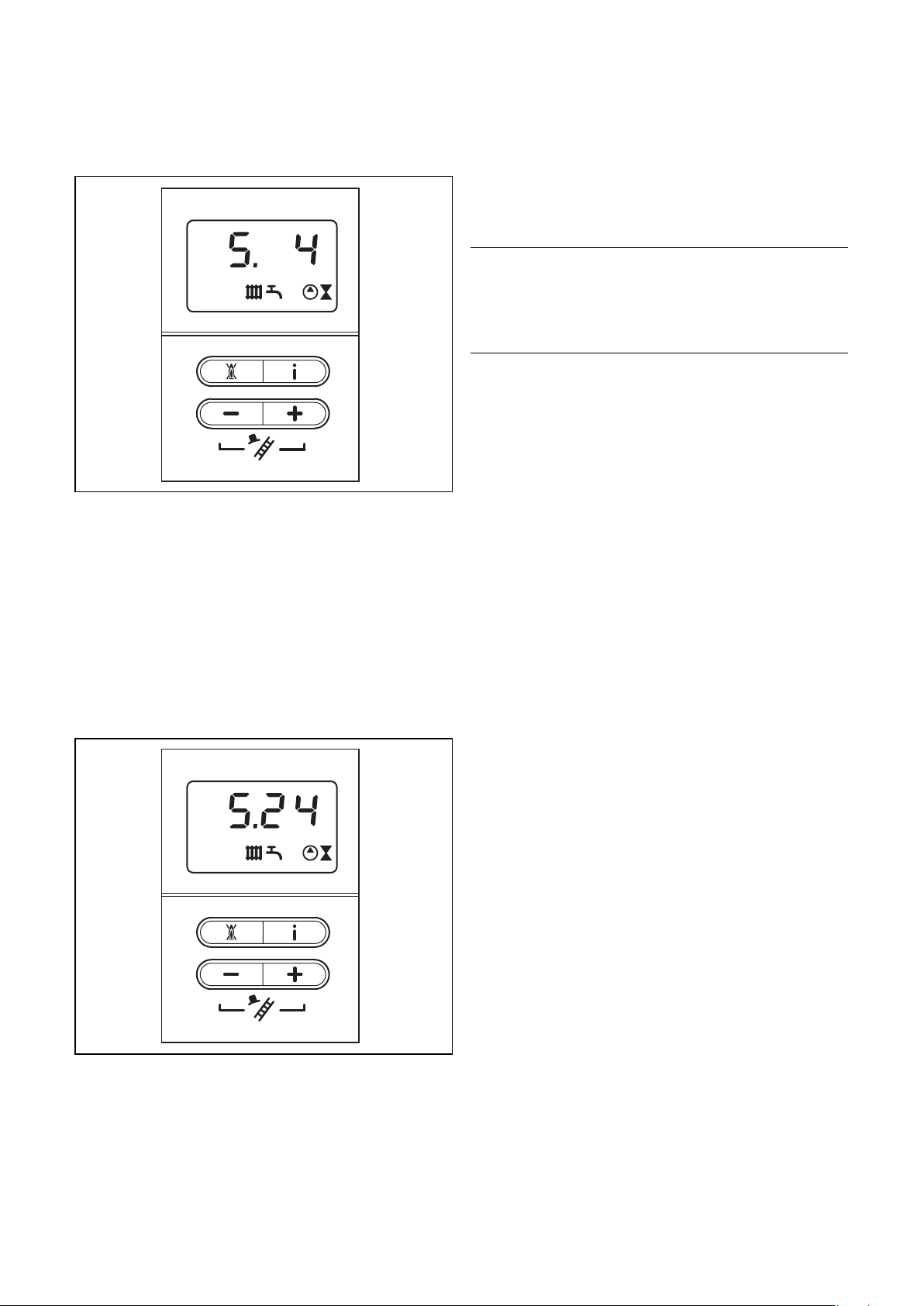

Fig. 6.7 Indicaţia display-ului în regim de încălzire

• Conectaţi aparatul.

• Asiguraţi-vă că există o cerinţă de căldură (de ex. butonul pentru setarea temperaturii pe tur a încălzirii se setează pe limita dreaptă).

• Apăsaţi tasta "i", pentru a activa indicarea stării.

De îndată ce există o cerinţă de căldură, aparatul parcurge afişajele de stare "S. 1" până la "S. 3", până ce aparatul merge corect în regim normal şi în display apare afişajul "S. 4".

6.3.2 Încărcarea boilerului

Dacă boilerul s-a încărcat, pe display apare, după trecerea stărilor S. 21 până la S.23 următoarele afişaje: "S.24".

6.4 Instruirea utilizatorului

Indicaţie!

După finalizarea lucrării de instalare, lipiţi eticheta adezivă 835 593 din setul de livrare al aparatului pe partea frontală a acestuia, în limba utilizatorului.

Pericol!

Pericol de otrăvire prin ieşirea de gaze arse în spaţiul montării! Aparatul

- pentru punerea în funcţiune

- pentru verificare

- pentru funcţionarea de durată se exploatează doar cu capacul camerei închis şi cu sistem de aer/gaze arse complet montate şi închise.

Utilizatorul instalaţiei de încălzire trebuie să fie instruit cu privire la folosirea şi funcţionarea instalaţiei sale. În acest scop, se vor lua următoarele măsuri:

• Predaţi utilizatorului toate instrucţiunile şi documentele aparatului pentru păstrare. Atenţionaţi-l că instrucţiunile trebuie să rămână în preajma aparatului.

• Instruiţi utilizatorul referitor la măsurile pentru alimentarea arderii şi tubulatura de gaze arse precizând în mod deosebit că acestea nu trebuie modificate.

• Instruiţi utilizatorul referitor la controlul presiunii necesare de umplere a instalaţiei precum şi referitor la măsurile pentru umplerea ulterioară şi dezaerarea în caz de nevoie.

• Îndrumaţi utilizatorul asupra reglajului corect (economic) al temperaturilor, regulatoarelor şi robineţilor cu termostat.

• Precizaţi utilizatorului necesitatea unei inspecţii şi întreţineri regulate a instalaţiei.

• Recomandaţi încheierea unui contract de inspecţie/ întreţinere.

Fig. 6.8 Afişajele de display la prepararea apei calde

• Asiguraţi-vă că termostatul boilerului solicită căldură (de ex. butonul pentru reglarea temperaturii boilerului se setează pe limita din dreapta).

• Apăsaţi tasta "i", pentru a activa indicarea stării.

6.5 Garanţia

Garanţia aparatului este de doi ani în condiţiile prevăzute in certificatul de garanţie. Piesele de schimb se asigură de către producator/furnizor pe o perioadă de minim 10 ani, contra cost (în afara perioadei de garantie). Defecţiunile cauzate de utilizare incorecta sau cele provocate în urma demontării produsului de către o persoană neautorizată nu fac obiectul acordării garanţiei.

29Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 30

7 Adaptarea la instalaţia de încălzire

Aparatele ecoCOMPACT/2 sunt echipate cu un sistem digital de informare şi analiză (Sistem DIA).

7.1 Alegerea şi reglarea parametrilor

În modul diagnoză puteţi modifica diferiţi parametri, pentru adaptarea aparatului la instalaţia de încălzire. În tabelul 7.1 sunt prezentate numai punctele de diagnoză în care aveţi voie să efectuaţi modificări. Toate celelalte puncte sunt necesare pentru diagnoză şi remedierea avariilor (vezi capitolul 9).

Pe baza descrierii următoare, puteţi selecta parametrii corespunzători:

• Apăsaţi simultan tastele "i" şi "+".

Pe display apare "d. 0".

• Răsfoiţi cu tastele "+" sau "–" pentru numărul de diagnoză dorit.

• Apăsaţi tasta "i".

Pe display apare informaţia aferentă pentru diagnoză.

• Dacă este necesar, modificaţi valoarea cu tastele "+" sau "–" (afişajul luminează).

• Salvaţi valoarea nou setată, în timp ce ţineţi apăsată tasta "i" aprox. 5 sec., până când afişajul nu mai luminează.

Puteţi închide modul diagnoză după cum urmează:

• Apăsaţi simultan tastele "i" şi "+" sau nu activaţi nici o tastă timp de aprox. 4 min.

Pe display apare din nou temperatura curentă de încălzire pe tur.

~ 5 s

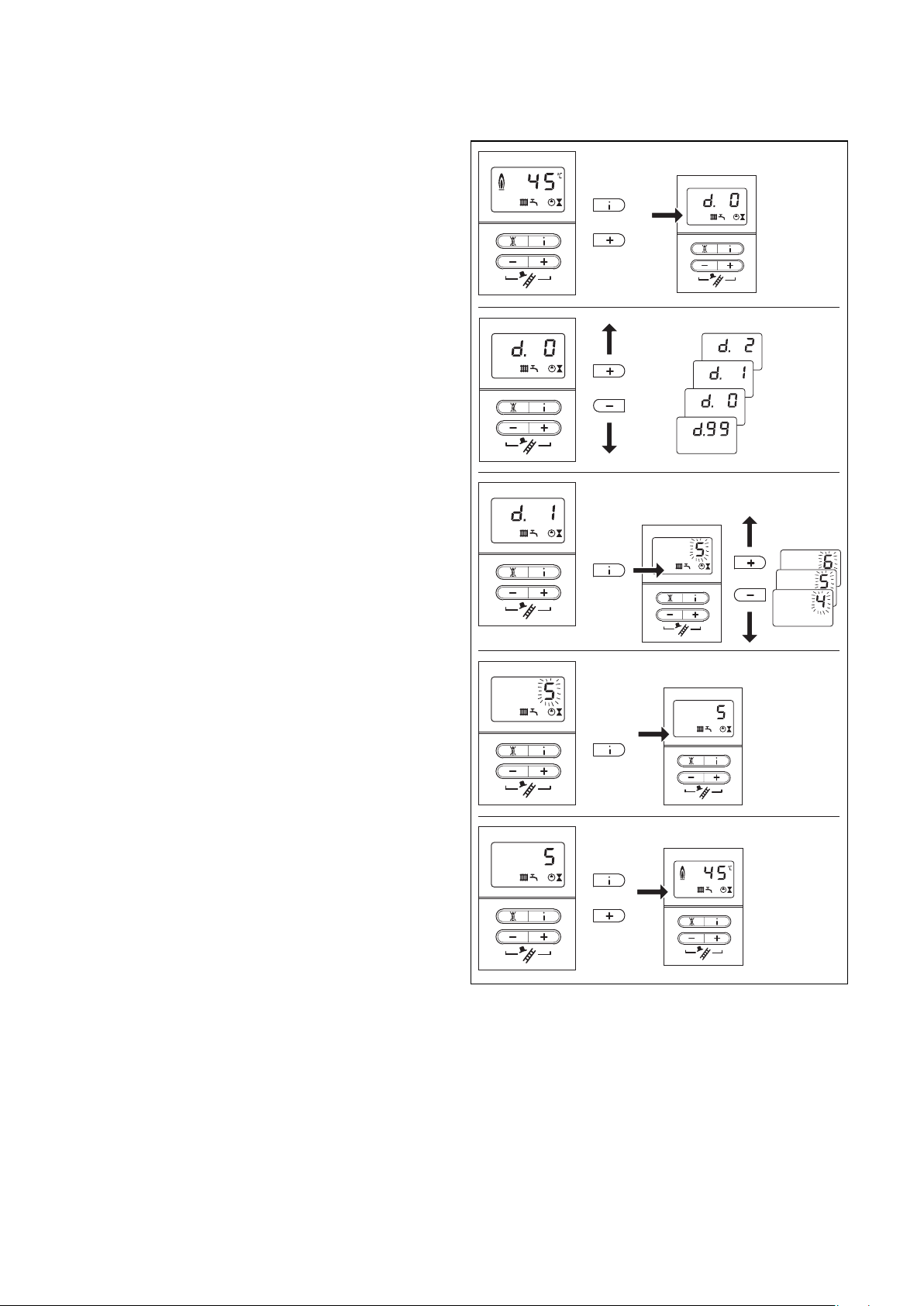

Fig. 7.1 Setarea parametrilor la sistemul DIA

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0030

Page 31

7.2 Privire de ansamblu asupra parametrilor

reglabili ai instalaţiei

Pentru adaptarea aparatului la instalaţia de încălzire şi pentru necesităţile beneficiarului, pot fi setaţi următorii parametri:

Adaptarea la instalaţia de încălzire 7

Afişaj Semnificaţie

d. 0 Încălzire la sarcină parţială VSC INT 246/2: 9 - 25 kW

d. 1 Timp de întârziere pompă (regim de încălzire)

Porneşte după oprirea solicitării de căldură

d. 2 Timpul de blocare a arzătorului

Porneşte după oprirea regimului de încălzire

d.14 Randamentul pompei 0 = auto

d.17 Comutare: Reglarea temperaturii pe tur - retur 1 = Reglarea temperaturii pe retur

d.20 Valoare maximă a dispozitivului de setare pentru

temperatura nominală a boilerului

d.46 Valoarea de corecţie a temperaturii exterioare

Pentru corecţie în cazul influenţei factorilor perturbatori de căldură la senzor

d.70 Regim VUV 0 = Normal (setare nominală)

d.71 Temperatura maximă de încălzire pe tur pentru regimul

de încălzire

d.78 Temperatura nominală pe tur la funcţionarea boilerului

(limitarea temperaturii de încărcare a boilerului)

Valori care pot fi setate

VSC INT 306/2: 10 - 30 kW 2 - 60 min

"–" pentru continuu 2 - 60 min 20 min

1 = 53% 2 = 60% 3 = 70% 4 = 85% 5 = 100%

0 = Reglarea temperaturii pe tur 50 °C ... 70 °C 60 °C

- 10 ... 10 K 0 K

1 = Poziţie centrală(numai în

Marea Britanie)

2 = Doar încălzire 40

°C ... 85 °C 75 °C

60 °C ... 85 °C 80 °C

Reglajul producătorului

25 kW 30 kW

5 min

Setare specifică instalaţiei

Tab. 7.1 Parametrii reglabili ai sistemului DIA

Indicaţie!

În ultima coloană puteţi insera setările dumneavoastră, după ce aţi setat parametrii specifici instalaţiei.

7.2.1 Setarea încălzirii pe sarcină parţială

Aparatele sunt setate din fabrică la cea mai mare sarcină termică. Sub punctul de diagnoză "d. 0" puteţi regla o valoare, care corespunde puterii aparatului în kW.

7.2.2 Setarea timpului de parcurgere a pompei

Timpul de parcurgere a pompei pentru regimul de încălzire este setat din fabrică la o valoare de 5 minute. Poate varia sub punctul de diagnoză "d. 1" în domeniu de la 2 minute la 60 minute şi parcurgând cu simbolul "-".

7.2.3 Reglarea temperaturii maxime pe tur

Temperatura maximă pe tur pentru regimul de încălzire este reglată din fabricaţie la 75 °C. Poate fi setată sub punctul de diagnoză "d.71" între 40 şi 85 °C.

7.2.4 Reglarea temperaturii pe retur

La racordarea aparatului la o încălzire a podelei, reglarea temperaturii poate fi comutată sub punctul de diagnoză "d.17" de reglarea temperaturii pe tur (reglarea din fabricaţie) la reglarea temperaturii pe retur.

7.2.5 Setarea timpului de blocare a arzătorului

Pentru a evita conectări şi deconectări frecvente ale arzătorului (pierdere de energie), după fiecare oprire, arzătorul este blocat electronic ("dispozitiv de blocare a reconectării") pentru un anumit interval de timp. Timpul respectiv de blocare poate fi adaptat sub punctul de diagnoză "d. 2" la raporturile instalaţiei de încălzire. Timpul de blocare a arzătorului este setat din fabrică la aprox. 15 minute. Poate varia de la 2 minute la 60 minute. În cazul temperaturilor înalte pe tur, timpul este diminuat automat, astfel că la 82 °C există doar un timp de blocare de 1 minut.

31Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 32

7 Adaptarea la instalaţia de încălzire

7.2.6 Setarea temperaturii maxime a boilerului

Temperatura maximă pe tur pentru regimul de încălzire este reglată din fabrică la 60 °C. Poate fi setată sub punctul de diagnoză "d.20" între 50 şi 70 °C.

7.3 Reglarea puterii pompei

Indicaţie!

Sub punctul de diagnoză d.29 în 1. Domeniul de diagnoză, curentul de volum poate fi citit pe partea încălzirii în cazul pompei de încălzire active. La setarea randamentului pompei toate încălzirile suprafeţelor (de ex. încălzirea podelei) şi toate suprafeţele libere de încălzire (de ex. radiatoare, convectoare) trebuie deschise.

Aparatele ecoCOMPACT/2 sunt echipate cu pompe cu turaţii reglate, care se adaptează singure la raporturile hidraulice ale instalaţiei de încălzire. În caz de nevoie, randamentul pompei poate fi setat manual sub punctul de diagnoză "d.14" în patru trepte, care pot fi selectate, de 53, 60, 70, 85 sau 100 % a randamentului maxim posibil. Reglarea turaţiei "auto" este astfel deconectată.

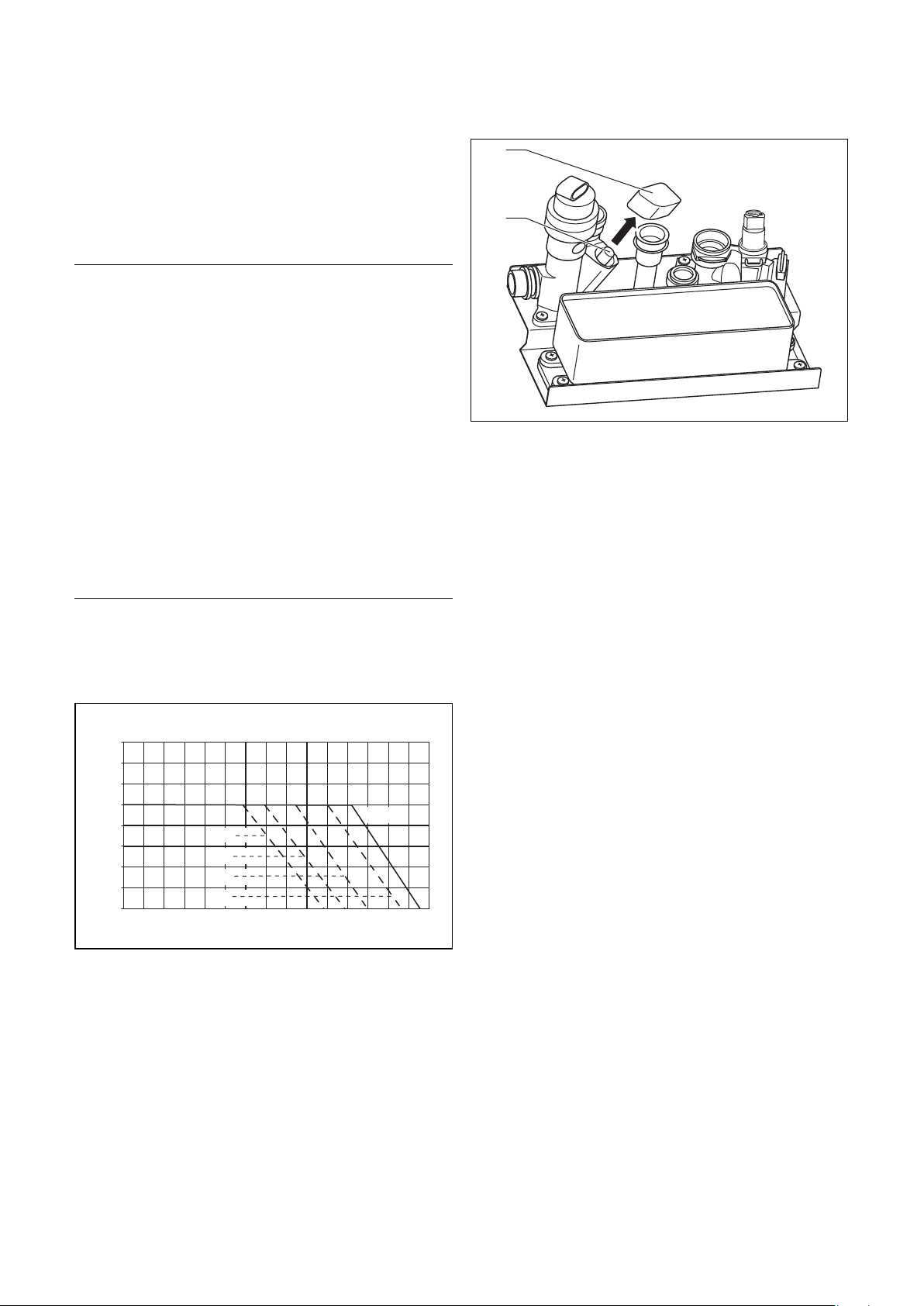

Fig. 7.3 Reglarea ventilului de supracurent

• Scoateţi capacul de protecţie (1) ab.

• Reglaţi presiunea la şurubul de reglare (2).

• Introduceţi din nou capacul de protecţie.

Indicaţie!

Dacă în instalaţia de încălzire este montat un vas hidraulic de echilibrare, se recomandă dezactivarea regulatorului de turaţie şi reglarea puterii pompei pe valoarea 100 %.

VSC 246/2-C / VSC 306/2-C

400

350

300

250

200

150

100

Înălţime rămasă de transport

200 300 400 500 600 700

100

Fig. 7.2 Caracteristică pompă VSC 246/2, VSC 306/2

53 %

60 %

70 %

85 %

800 900

Cantitate de transport în/min

1000

1100

100 %

1200

1300

1400 1500

7.4 Reglarea ventilului de supracurent

Supapa de supracurent se găseşte la supapa de comutare de rezervă. Presiunea este reglabilă în domeniul între 170 şi 350 hPa. Presetate sunt aprox. 250 hPa (poziţie centrală). Pe turaţie a şurubului de setare, presiunea se modifică la aprox. 10 hPa. Prin rotirea spre dreapta presiunea creşte şi prin rotirea spre stânga aceasta scade.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0032

Page 33

Adaptarea la instalaţia de încălzire 7

7.5 Comutarea pe gaz

Indicaţie!

Pentru comutarea aparatului de la funcţionarea pe gaz propan la cea pe gaz natural, aveţi nevoie de setul de comutare Vaillant nr. art. 0020046466. Pentru comutarea aparatului de la funcţionarea pe gaz propan la cea pe gaz natural, aveţi nevoie de setul de comutare nr. art. 0020046467. Comutaţi aparatul aşa cum este descris în setul de comutare. Informaţii pentru verificarea presiunii de racordare şi pentru verificarea CO vezi de asemenea şi figurile 6.3 şi 6.5.

7.5.1 Comutarea tipului de gaz de la gaz natural la

gaz lichefiat

Pericol!

Pericol de moarte prin intoxicare şi explozie în cazul comutării improprii! Comutarea poate fi efectuată doar de un serviciu clienţi din fabrică Vaillant, care este răspunzător pentru respectarea normelor, regulilor şi liniilor directoare în vigoare.

Pregătirea aparatului pentru măsurarea presiunii de curgere a gazului

• Separaţi aparatul de la reţeaua de curent electric, în timp ce scoateţi fişa de reţea sau scoateţi din tensiune aparatul printr-un dispozitiv de separare cu o deschidere de contact de minim 3 mm (de ex. siguranţă sau întrerupător de putere).

• Închideţi robinetul de gaz al aparatului.

• Detaşaţi carcasa frontală a aparatului.

Pericol! Pericol de moarte prin otrăvire şi explozie din cauza neetanşeităţii! După terminarea instalării, realizaţi o verificare a funcţiei şi etanşeităţii.

Pericol!

Pericol de opărire şi de ardere prin componentele încălzite (modul compact termic şi toate componentele conducătoare de apă)! Atingeţi astfel de componente, doar după ce acestea s-au răcit.

Pericol!

Pericol de moarte prin electrocutare! După fiecare comutare, verificaţi împământarea, polaritatea şi rezistenţa la împământare cu un multimetru.

Indicaţie!

Pentru comutare nu este necesar să se demonteze arzătorul sau armătura de gaz şi să se schimbe o duză!

Indicaţie! Folosiţi doar etanşări şi inele O noi ca piese de schimb.

Fig. 7.4 Măsurarea presiunii de racordare (presiunea gazului

lichefiat)

Atenţie!

Pericol de deteriorare prin setarea falsă. Nu scoateţi ţeava de aspirare a aerului pentru măsurarea presiunii de racordare, deoarece în caz contrar se măsoară valori false!

• Desfaceţi şuruburile de fixare (1) ale ţevii de aspirare a aerului şi ridicaţi ţeava de aspirare a aerului spre faţă la 90 °.

• Desfaceţi şurubul de etanşare marcat cu "in" al niplului de măsurare a presiunii de racordare la gaz (2) la armătura de gaz.

• Cuplaţi un manometru digital sau un manometru cu tub U (3) pentru controlul presiunii de racordare la niplul de măsurare.

• Legaţi aparatul cu reţeaua de curent electric.

• Deschideţi robinetul de blocare a gazului al aparatului.

33Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 34

7 Adaptarea la instalaţia de încălzire

Fig. 7.5 Setarea numărului aer

Atenţie!

Pericol de deteriorare prin setarea falsă. Respectaţi exact direcţiile date de rotire la şurubul de setare numerică a aerului (4).

Controlarea presiunii de curgere a gazului

Atenţie!

Gaz propan! Pericol de deteriorare prin presiunea falsă de racordare! Dacă presiunea de racord se situează în afara domeniului 25 până la 35 hPa (mbar), nu aveţi voie să întreprindeţi nici un reglaj şi nici să puneţi aparatul în funcţiune!

Dacă presiunea de racordare nu se află în domeniul permis şi nu puteţi înlătura erorile, procedaţi după cum urmează:

• Decuplaţi aparatul.

• Separaţi aparatul de la reţeaua de curent electric.

• Închideţi robinetul de gaz al aparatului.

• Scoateţi manometrul.

• Obturaţi niplul de măsurare (2, Fig. 7.5) cu şurubul de etanşare.

• Închideţi cu clapa ţeava de aspirare a aerului şi fixaţi din nou şurubul de fixare (1, Fig. 7.5).

• Deschideţi robinetul de gaz.

• Controlaţi şurubul de etanşare al niplului de măsurare de locul etanş.

• Închideţi din nou robinetul de blocare a gazului.

• Montaţi carcasa frontală.

• Înştiinţaţi societatea furnizoare de gaz.

• De îndată ce gazul se află în aparat, rotiţi şurubul de

setare numerică (4), pornind de la poziţia curentă, la aproximativ 2 1/2 rotaţii înăuntru – rotiţi şurubul spre dreapta (în sensul acelor de ceasornic).

Activaţi programul de verificare P. 1 în următorul fel:

• Cuplaţi "Reţea PORNITĂ" sau apăsaţi "Tasta de resetare avarie".

• Apăsaţi tasta "+" pentru aprox. 5 secunde, până când "P.0" apare pe display.

• Apăsaţi încă o dată tasta "+". Pe display apare "P. 1 ".

• Apăsaţi tasta "i", pentru a porni programul de verificare P. 1 .

După pornirea programului de verificare P. 1 aparatul merge 15 minute în funcţionarea la sarcină totală şi apoi se opreşte.

Indicaţie!

Noua setare corectă a valorii CO 5 încercări de aprindere nu are loc nici o aprindere, rotiţi şurubul de setare numerică a aerului (4) la aproximativ 1/2 rotaţii înăuntru (spre dreapta, în sensul acelor de ceasornic).

. Dacă după

Setarea aparatului pe noul tip de gaz

Dacă presiunea de racord se situează în domeniul admis, continuaţi după cum urmează:

• Aşteptaţi până când aparatul a atins temperatura de funcţionare (cel puţin 5 minute în funcţionarea la sarcină totală).

Fig. 7.6 Măsurarea conţinutului CO

• Măsuraţi conţinutul de CO2 la suporturile de măsurare a gazelor arse (5).

• Comparaţi valoarea măsurată cu valoarea corespunzătoare din tab. 6.1.

Dacă valoarea măsurată a conţinutului de CO corespunde valorii din tab. 6.1, setaţi după cum urmează (setarea numerică a aerului):

• Rotiţi şurubul de setare numerică a aerului (4, Abb. 7.6) cu grijă spre dreapta (în sensul acelor de ceasornic), pentru a diminua conţinutul de CO

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0034

Page 35

Adaptarea la instalaţia de încălzire 7

Inspecţia şi întreţinerea 8

• Rotiţi şurubul de setare numerică a aerului cu grijă spre stânga (în sens contrar acelor de ceasornic), pentru a creşte conţinutul de CO

• După setarea CO în timp ce apăsaţi în acelaşi timp tastele "+" şi "i". Programul de verificare se mai poate închide şi dacă timp de 15 minute nu va fi acţionată nici o tastă.

• Deconectaţi aparatul.

• Separaţi aparatul de la reţeaua de curent electric.

• Închideţi robinetul de gaz al aparatului.

• Scoateţi manometrul.

• Obturaţi niplul de măsurare (2, Fig. 7.5) cu şurubul de etanşare.

• Ridicaţi ţeava de aspirare a aerului şi fixaţi-o din nou cu şurubul de fixare (1, Fig. 7.5).

• Montaţi eticheta aferentă în setul de comutare pentru comutarea pe gaz propan, lângă plăcuţa cu date constructive a aparatului.

Pericol!

Pericol de moarte prin electrocutare! După fiecare comutare, verificaţi împământarea, polaritatea şi rezistenţa la împământare cu un multimetru.

• Deschideţi robinetul de gaz.

• Controlaţi etanşeitatea şurubului de etanşare a niplului de măsurare.

Pericol!

Pericol de moarte prin otrăvire şi explozie din cauza neetanşeităţii! După terminarea comutării, realizaţi o verificare a funcţiei şi etanşeităţii.

, părăsiţi programul de verificare P. 1 ,

8 Inspecţia şi întreţinerea

8.1 Indicaţii pentru întreţinere

Pentru a beneficia de disponibilitate permanentă, siguranţă în funcţionare, fiabilitate şi durată de serviciu îndelungată, este necesară o inspecţie/întreţinere a aparatului, care va fi efectuată de un specialist.

Pericol!

Pericol de rănire şi de deteriorare prin inspecţiile şi întreţinerile nerealizate sau realizate în mod necorespunzător! Inspecţiile, întreţinerile şi reparaţiile trebuie realizate doar de o firmă autorizată.

Atenţie!

Pericol de deteriorare de ex. prin ieşirea apei sau gazului din cauza uneltei necorespunzătoare şi/sau intervenţiei necorespunzătoare! La strângerea sau desfacerea îmbinărilor cu filet, utilizaţi numai chei fixe potrivite (fără chei tubulare, prelungitoare etc.)!

Pentru a asigura funcţiile aparatului Vaillant pe o durată îndelungată şi pentru a nu aduce modificări seriei puse în circuitul comercial, la lucrările de întreţinere şi revizie se vor utiliza obligatoriu numai piese de schimb originale Vaillant! O expunere a pieselor de schimb eventual necesare se găseşte în cataloagele respective de piese, aflate în vigoare. Informaţii se pot obţine de la toate punctele de asistenţă tehnică Vaillant.

• Montaţi carcasa frontală a aparatului.

• Puneţi aparatul în funcţiune.

8.2 Indicaţii de siguranţă

Înaintea lucrărilor de inspecţie, parcurgeţi totdeauna următoarele etape:

• Deconectaţi întrerupătorul general.

• Închideţi robinetul de gaz.

• Închideţi turul şi returul încălzirii, precum şi ventilul de admisie a apei reci.

Pericol!

Pericol de moarte prin electrocutare la piesele sub tensiune! Bornele de alimentare din pupitrul de comandă al aparatului se află sub tensiune şi atunci când întrerupătorul general este deconectat. Protejaţi pupitrul de comandă contra stropirii cu apă. Înainte de a lucra la aparat, deconectaţi alimentarea electrică şi asiguraţi-vă contra posibilităţii de reconectare!

După încheierea tuturor lucrărilor de inspecţie, parcurgeţi totdeauna următoarele etape:

• Deschideţi turul şi returul încălzirii, precum şi ventilul de admisie a apei reci.

35Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 36

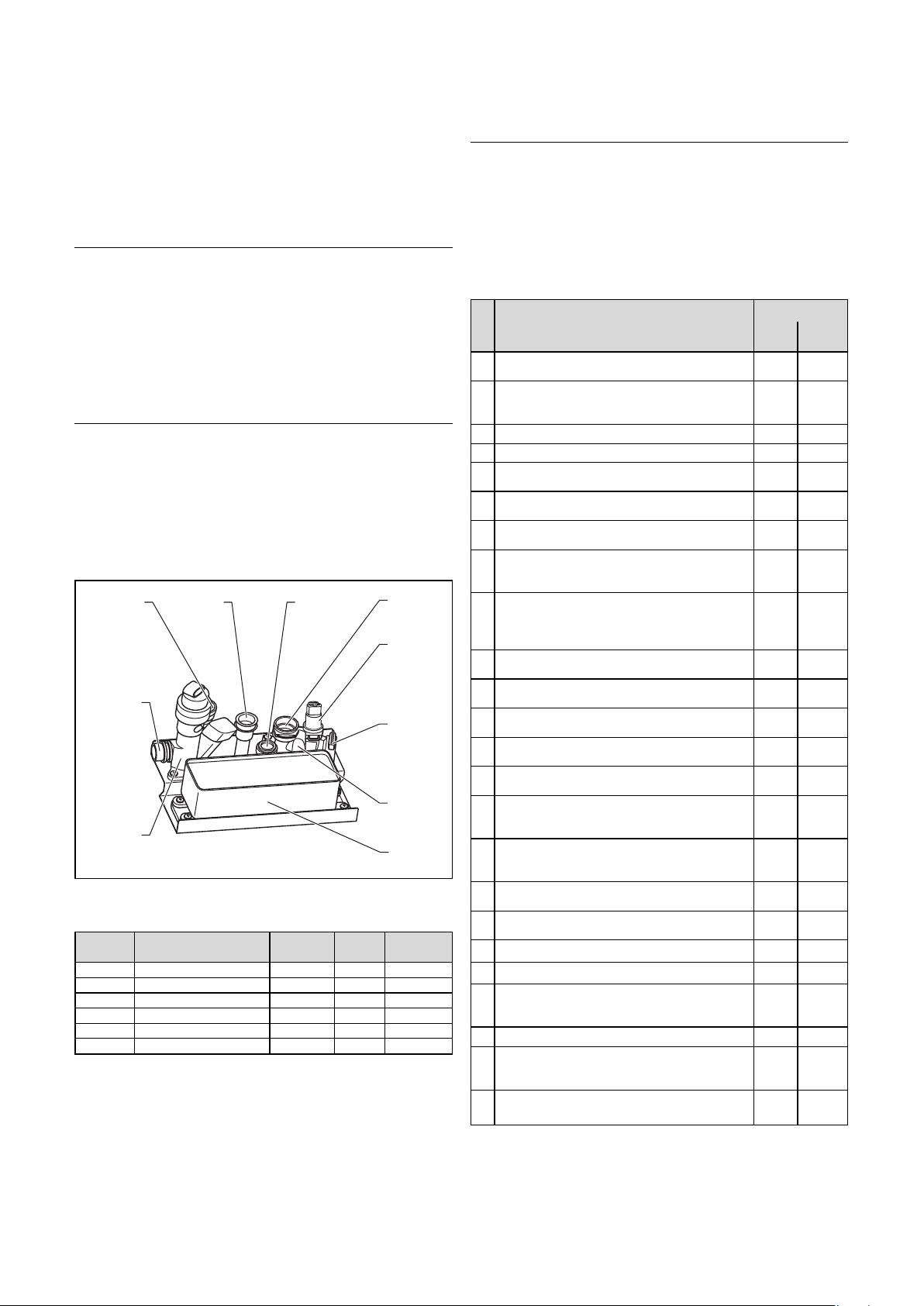

8 Inspecţia şi întreţinerea

• Umpleţi, dacă este cazul, aparatul pe partea apei calde la aproximativ 150 kPa şi aerisiţi instalaţia de încălzire.

• Deschideţi robinetul de gaz.

• Cuplaţi alimentarea cu curent electric şi întrerupătorul general.

Pericol!

Pericol de sufocare prin scăpări de gaze din cauza neetanşeităţilor! Înainte de punerea în funcţiune precum şi după înspecţii, întreţineri şi reparaţii, verificaţi etanşeitatea la gaz a aparatului de gaz!

• Dacă este necesar, umpleţi şi aerisiţi din nou instalaţia de încălzire.

Indicaţie!

Dacă sunt necesare lucrări de inspecţie şi întreţinere cu întrerupătorul general conectat, se va face referire asupra acestui lucru la descrierea lucrării de întreţinere.

8.3 Privire de ansamblu a inelelor O şi

etanşărilor C

1 x a 1 x b

Fig. 8.1 Etanşări hidraulică

Poz. Descriere Cantitate d

a Etanşare C mică 5 18 22,2 b Etanşare C mare 3 22 26,2 c Inel O 1 17 2 d Inel O 1 23 3 e Inel O 1 9,6 2 f Inel O 4 19,8 3

Tab. 8.1 Etanşări

di = Diametru interior

= Diametru exterior

D = Grosime

2 x b

4 x a

da resp. D

Indicaţie!

La toate lucrările de întreţinere şi de service la hidraulică trebuie înnoite etanşările corespunzătoare în fiecare situaţie!

8.4 Privire de ansamblu a lucrărilor de întreţinere

La lucrările de întreţinere a aparatului, trebuie să fie parcurse următoarele etape:

Nr. Etapa de lucru

Debranşarea aparatului de la reţeaua

electrică şi închiderea robinetului de gaz Închiderea robineţilor de inspecţie;

Depresurizarea părţii de încălzire şi de apă caldă, golire dacă este cazul

3 Demontarea modulului arzătorului X 4 Curătarea camerei de ardere X

Verificarea gradului de murdărire

a arzătorului Controlarea etanşeităţii şi impurităţilor

furtunului de evacuare a apei de condens Montarea modulului arzătorului; Schimbarea

garniturilor Verificarea presiunii preliminare în vasul de

expansiune, corectarea acesteia dacă este cazul Golirea aparatului şi demontarea schimbătorului secundar de căldură,

controlarea de impurităţi, curăţare dacă este cazul Anod de protecţie din magneziu, înlocuire

dacă este cazul Deschiderea robineţilor de inspecţie,

umplerea aparatului Verificarea presiunii de umplere a instalaţiei,

corectarea acesteia dacă este cazul Verificarea aparatului în stare generală,

înlăturarea impurităţilor generale din aparat Verificarea sifonului apei de condens,

umplerea acestuia dacă este cazul Legarea aparatului cu reţeaua de curent

electric, deschiderea alimentării cu gaz şi conectarea aparatului Proba de funcţionare a aparatului şi

instalaţiei de încălzire, inc. preparării apei calde menajere, după caz aerisire Verificarea comportamentului de aprindere

şi de ardere Verificarea etanşeităţii părţii de apă

a aparatului

19 De gaze arse şi a alimentării cu aer X

20 Verificarea dispozitivelor de siguranţă X

Verificarea reglajului gazului la aparat, după

caz realizarea unui nou reglaj şi a unui nou protocol

22 Realizarea măsurătorii CO şi CO

Verificarea dispozitivelor de reglare

(regulatoare externe), resetarea dacă este cazul

Protocolarea lucrărilor de întreţinere şi

a valorilor măsurate ale gazelor arse

Tab. 8.2 Etape de lucru la lucrările de întreţinere

-la aparat X

Se efectuează:

1 x

anual

nevoie

1) Prima dată după 2 ani, apoi anual

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0036

Page 37

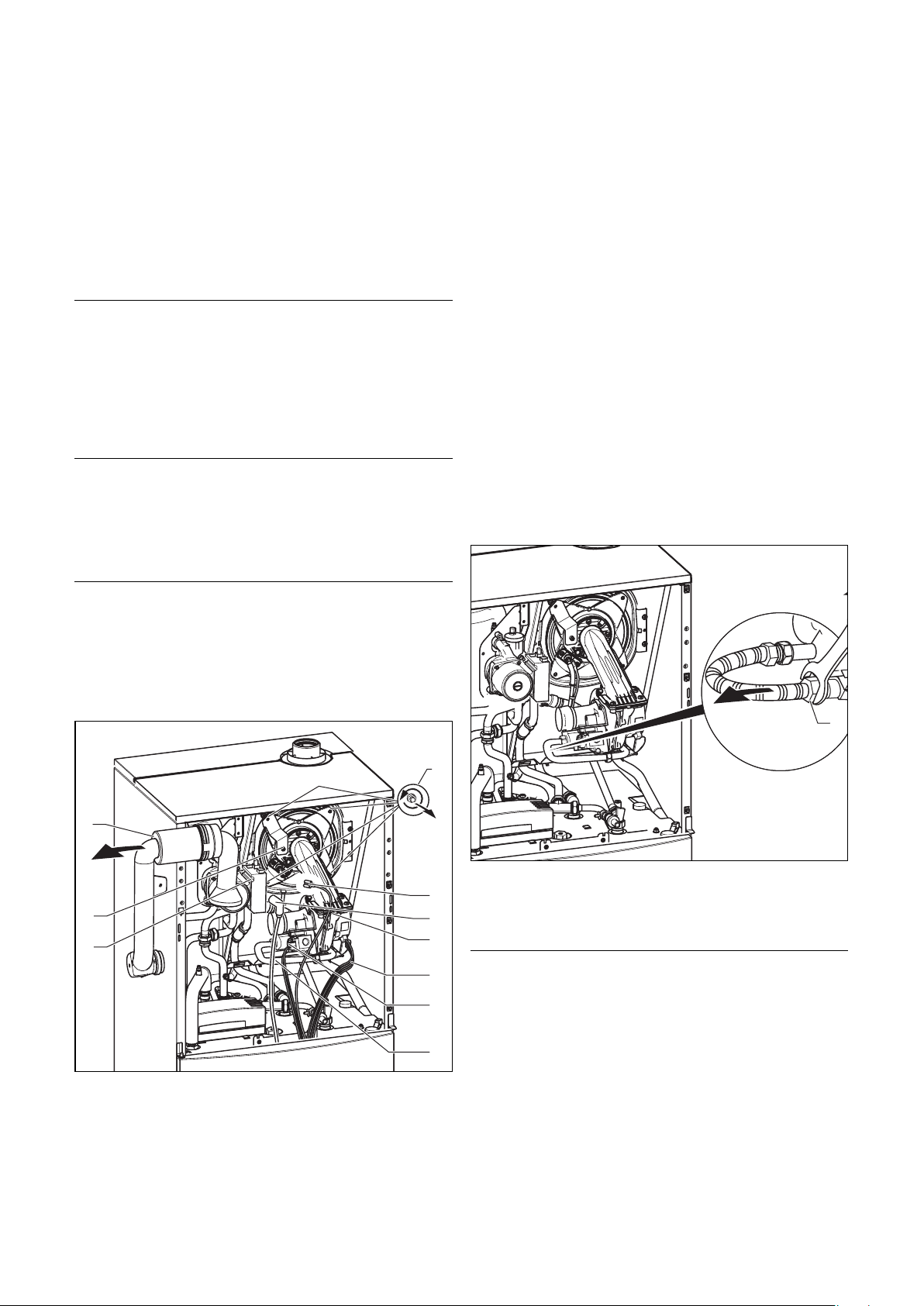

Inspecţia şi întreţinerea 8

8.5 Întreţinerea modulului arzătorului

8.5.1 Demontarea modulului arzătorului

Modulul arzătorului se compune din suflantă cu turaţii reglate, armătura de legătură la gaz/aer, alimentarea cu gaz (ţeava mixtă) pentru arzătorul suflantei de amestecare preliminară precum şi din arzătorul de amestecare preliminară însuşi.

Pericol!

Pericol de sufocare prin scăpări de gaz din cauza neetanşeităţilor! Ţeava de amestec dintre unitatea regulatoare a gazului şi arzător nu are voie să fie deschisă. Etanşeitatea la gaz a acestei piese poate fi garantată numai după verificarea de către producător.

Pericol!

Pericol de ardere sau de opărire prin componentele încălzite (modulul arzătorului şi toate componentele conducătoare de apă)! Lucraţi la aceste piese numai după ce ele s-au răcit!

Pericol!

Pericol de moarte prin electrocutare la componentele sub tensiune (cabluri de aprindere)! Înainte de a lucra la aparat, deconectaţi alimentarea electrică şi asiguraţi-vă contra posibilităţii de reconectare.

Legendă (Fig. 8.2):

1 Piuliţe ale uşii arzătorului 2 Cablu de măsurare 3 Conductă de aprindere 4 Modul al arzătorului 5 Cablu al motorului suflantei 6 Cablu al armăturii de gaz 7 Alimentarea cu gaz 8 Schimbător de căldură integral al condensaţiei 9 Şurub de fixare a ţevii de aspirare a aerului 10 Prelungirea ţevii de aspirare

Pentru demontare, procedaţi după cum urmează:

• Închideţi alimentarea cu gaz a aparatului.

• Deschideţi pupitrul de comandă.

• Deschideţi camera de depresiune.

• Înlăturaţi şurubul (9), întoarceţi prelungirea ţevii de aspirare (10) spre dvs. şi scoateţi-o din suportul de aspirare.

• Scoateţi conducta de aprindere (3) şi cablul de masă (2).

• Scoateţi cablul (5) de la motorul suflantei şi cablul (6) de la armătura de gaz.

Fig. 8.2 Demontarea modulului arzătorului

Fig. 8.3 Separarea alimentării cu gaz

• Separaţi alimentarea cu gaz (7).

• Înlăturaţi cele patru piuliţe (1), vezi Fig. 8.2.

Atenţie!

Pericol de deteriorare pentru tubulatura de gaz! Nu agăţaţi modulul arzătorului în nici un caz la alimentarea flexibilă de gaz.

• Scoateţi modulul arzătorului (4) din schimbătorul integral de căldură al condensaţiei (8), vezi Fig. 8.2.

• După demontare, verificaţi arzătorul şi schimbătorul integral de căldură al condensaţiei dacă prezintă deteriorări şi impurităţi şi realizaţi, dacă este necesar, curăţarea componentelor conform următorului paragraf.

37Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 38

8 Inspecţia şi întreţinerea

Atenţie!

Etanşarea uşii arzătorului (1, Fig. 8.6) şi piuliţele autoasiguratoare la modulul arzătorului (Nr. art.: 0020025929) trebuie înlocuite după fiecare demontare a modulului (de ex. în timpul întreţinerii). Dacă izolarea flanşei arzătorului la modulul arzătorului (Nr. art.: 210 734) prezintă orice fel de semn de deteriorare sau mici fisuri, aceasta trebuie înlocuită.

8.5.2 Curăţarea schimbătorului integral de căldură prin condensaţie

8.5.3 Curăţarea de calcar a schimbătorului integral de căldură al condensaţiei

Pericol!

Pericol de ardere şi de opărire prin componentele încălzite (modulul arzător şi toate componentele conducătoare de apă)! Lucraţi la aceste piese numai după ce ele s-au răcit!

Atenţie!

Pericol de deteriorare pentru electronică cu deconectări de avarie ca urmare! Protejaţi pupitrul de comandă închis cu clapă împotriva stropirii cu apă!

• Închideţi robineţii de întreţinere.

• Goliţi aparatul.

• Introduceţi dizolvantul de calcar în aparat.

• Umpleţi aparatul cu apă clară până la presiunea

nominală.

• Setaţi pompa pe "parcurgere".

• Încălziţi aparatul prin tasta coşar.

• Lăsaţi dizolvantul de calcar să acţioneze în regim

2 3

coşar aprox. 30 min.

• Clătiţi apoi puternic aparatul cu apă clară.

• Resetaţi pompa la starea iniţială.

• Deschideţi robineţii de întreţinere şi umpleţi, dacă este

cazul, instalaţia de încălzire.

Fig. 8.4 Curăţarea schimbătorului integral de căldură prin

condensaţie

Legendă:

1 Spirala de încălzire 2 Schimbător integral de căldură al condensaţiei 3 Orificiul schimbătorului integral de căldură al condensaţiei

• Demontaţi modulul arzătorului aşa cum este descris în capitolul anterior.

• Protejaţi pupitrul de comandă închis cu clapa împotriva stropirii cu apă.

• Curăţaţi serpentina (1) de la schimbătorul integral de căldură prin condensaţie (2) cu esenţă de oţet din comerţ. Clătiţi cu apă.

• Prin orificiu (3) spaţiul de colectare a apei de condens poate fi curăţat.

• Clătiţi după un timp de acţionare de aprox. 20 min. impurităţile dizolvate cu un jet puternic de apă.

• Ca următoarea etapă, verificaţi arzătorul aşa cum este descris în paragraful 8.5.4.

8.5.4 Verificarea arzătorului

Arzătorul (1) nu necesită întreţinere şi nu are nevoie să fie curăţat.

Fig. 8.5 Verificarea arzătorului

• Verificaţi suprafaţa arzătorului referitor la deteriorări, dacă este cazul, schimbaţi arzătorul.

• Montaţi după verificare/schimbare a arzătorului modulul arzătorului aşa cum este descris în paragraful 8.5.5.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0038

Page 39

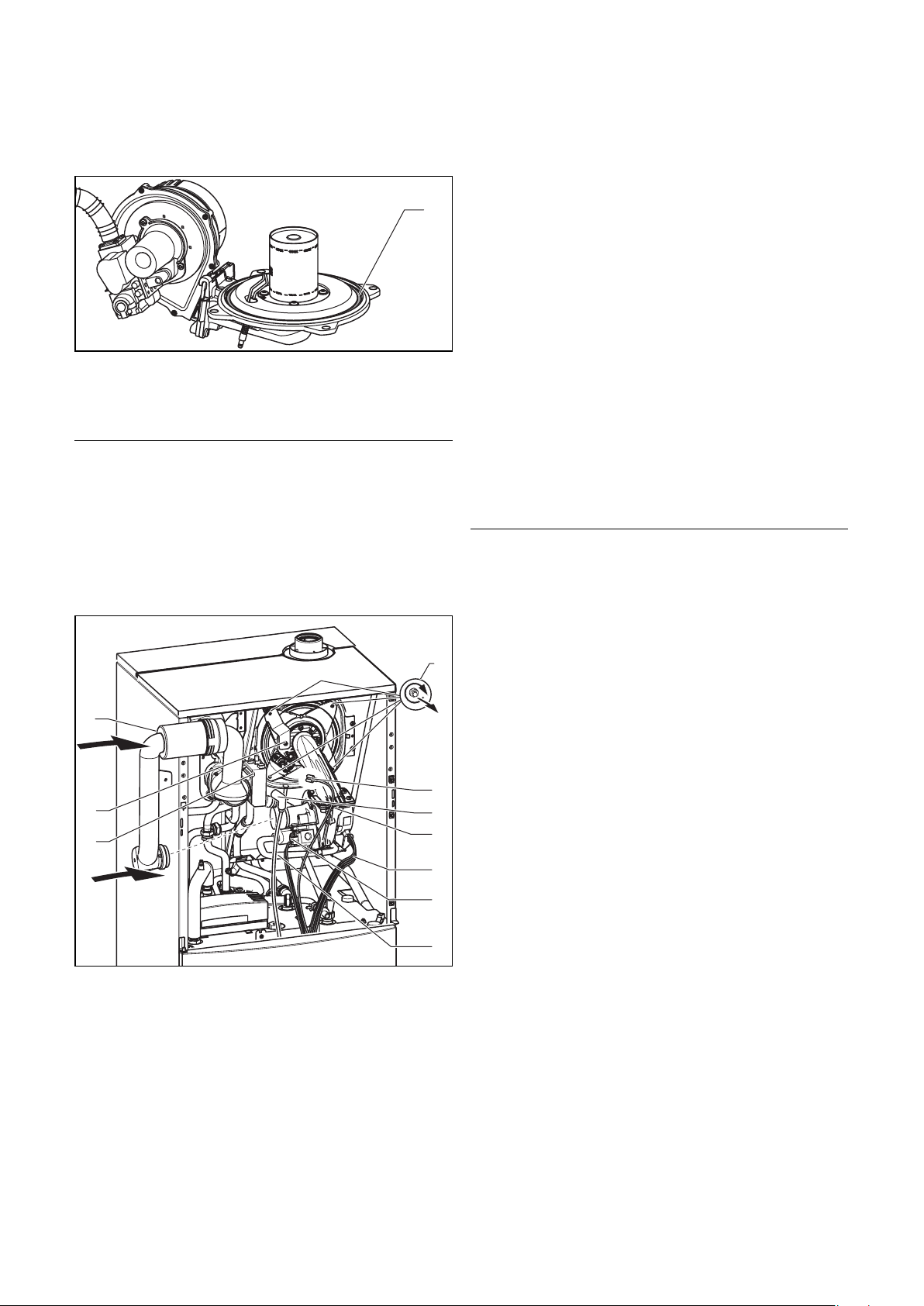

Inspecţia şi întreţinerea 8

8.5.5 Montarea modulului arzător

Fig. 8.6 Înlocuirea etanşării uşii arzătorului

• Introduceţi o nouă etanşare a uşii arzătorului (1) în uşa

arzătorului.

Atenţie!

Etanşarea uşii arzătorului (1) şi piuliţele autoasiguratoare la modulul arzătorului (Nr. art.: 0020025929) trebuie înlocuite după fiecare demontare a modulului (de ex. în timpul întreţinerii). Dacă izolarea flanşei arzătorului indică la modulul arzătorului (Nr. art.: 210 734) orice semn al unei deteriorări sau mici fisuri, atunci aceasta trebuie înlocuită.

Legendă (Fig. 8.7):

1 Piuliţele etanşării uşii arzătorului 2 Cablu de masă 3 Conductă de aprindere 4 Modulul arzătorului 5 Cablu al motorului suflantei 6 Cablu al armăturii de gaz 7 Alimentarea cu gaz 8 Schimbător integral de căldură al condensaţiei 9 Şurub de fixare a ţevii de aspirare a aerului 10 Prelungirea ţevii de aspirare

• Introduceţi modulul arzătorului (4) pe schimbătorul integral de căldură al condensaţiei (8).

• Strângeţi cele patru piuliţe (1) peste cruce.

• Aşezaţi prelungirea ţevii de aspirare (10) la suportul de aspirare şi fixaţi prelungirea ţevii de aspirare cu şurubul (9).

• Racordaţi conducta de alimentare cu gaz (7) cu o garnitură nouă la armătura de gaz. Utilizaţi în acest caz suprafaţa cheii la alimentarea flexibilă de gaz pentru sprijin prin contrare.

Pericol!

Pericol de intoxicare şi de incendiu prin scăpări de gaze, cauzate de neetanşeităţi! Verificaţi etanşeitatea la racordul de gaz (7) cu spray pentru detectarea neetanşeităţilor.

Fig. 8.7 Montarea modulului arzătorului

• Introduceţi conducta de aprindere (3) şi cablul de masă (2).

• Fixaţi cablul (5) de la motorul suflantei şi cablul (6) de la armătura de gaz.

• Închideţi camera de depresiune.

2 3

39Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 40

8 Inspecţia şi întreţinerea

8.6 Curăţaţi sifonul şi verificaţi furtunurile de evacuare a apei de condens

Fig. 8.8 Curăţarea sifonului

• Deşurubaţi partea inferioară (2) a sifonului apei de

condens (1) şi curăţaţi-o.

• Verificaţi toate furtunurile de evacuare a apei de

condens dacă sunt etanşe şi dacă sunt în stare ireproşabilă. Clătiţi, dacă este cazul, furtunurile pentru sifon cu apă.

Pericol!

Pericol de otrăvire prin gazele arse evacuate în cazul funcţionării cu sifonul de apă de condens gol! După fiecare curăţare a sifonului, umpleţi cu apă conform următoarei descrieri!

• Umpleţi partea inferioară la aproximativ 3/4 cu apă.

• Înşurubaţi din nou partea inferioară la sifonul de apă

de condens.

8.7 Golirea aparatului

8.7.1 Golirea aparatului pe partea încălzirii

Fig. 8.9 Golirea aparatului pe partea încălzirii

Legendă:

1 Niplu de dezaerare pe partea încălzirii 2 Capac al dispozitivului de dezaerare rapidă 3 Niplu de dezaerare pe partea apei menajere 4 Supapă de umplere şi de golire

• Închideţi robineţii de întreţinere ai încălzirii de pe partea construcţiei.

• Închideţi un furtun la supapa de umplere şi de golire (4) la radiator şi dirijaţi capătul liber al furtunului la un loc adecvat de scurgere.

• Deschideţi supapa de umplere şi de golire, pentru ca aparatul să fie golit complet.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0040

Page 41

Inspecţia şi întreţinerea 8

8.7.2 Golirea aparatului pe partea apei calde

Fig. 8.10 Golirea aparatului pe partea apei calde

• Închideţi supapele de blocare a apei potabile pe partea construcţiei.

• Scoateţi partea inferioară a carcasei aparatului.

• Cuplaţi un furtun la robinetul de golire a boilerului (5), dirijaţi capătul liber al furtunului la un loc adecvat de scurgere şi deschideţi robinetul.

• Deschideţi niplul de dezaerare (3, Fig. 8.9) la ţeava dintre pompă şi schimbătorul secundar de căldură, pentru ca aparatul să fie golit complet.

8.7.3 Golirea întregii instalaţii

• Fixaţi un furtun la punctul de golire al instalaţiei.

• Dirijaţi capătul liber al furtunului la un loc adecvat de scurgere.

• Asiguraţi-vă că robineţii de întreţinere sunt deschişi.

• Deschideţi robinetul de golire.

• Deschideţi supapele de golire de la radiatoarele de încălzire. Începeţi de la radiatorul de încălzire situat la cel mai înalt nivel şi continuaţi de sus în jos.

• Când apa s-a scurs, închideţi din nou ventilele de aerisire ale radiatoarelor de încălzire şi robinetul de golire.

8.8 Demontarea pompei de încălzire

Fig. 8.11 Demontarea pompei

• Scoateţi fişa pompei din pupitrul de comandă.

• Desfaceţi cele trei şuruburi ale legăturii flanşei (1 şi 2).

• Scoateţi pompa de încălzire.

• Montaţi din nou pompa de încălzire în ordine inversă.

41Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 42

8 Inspecţia şi întreţinerea

8.9 Curăţarea de calcar a schimbătorului

secundar de căldură

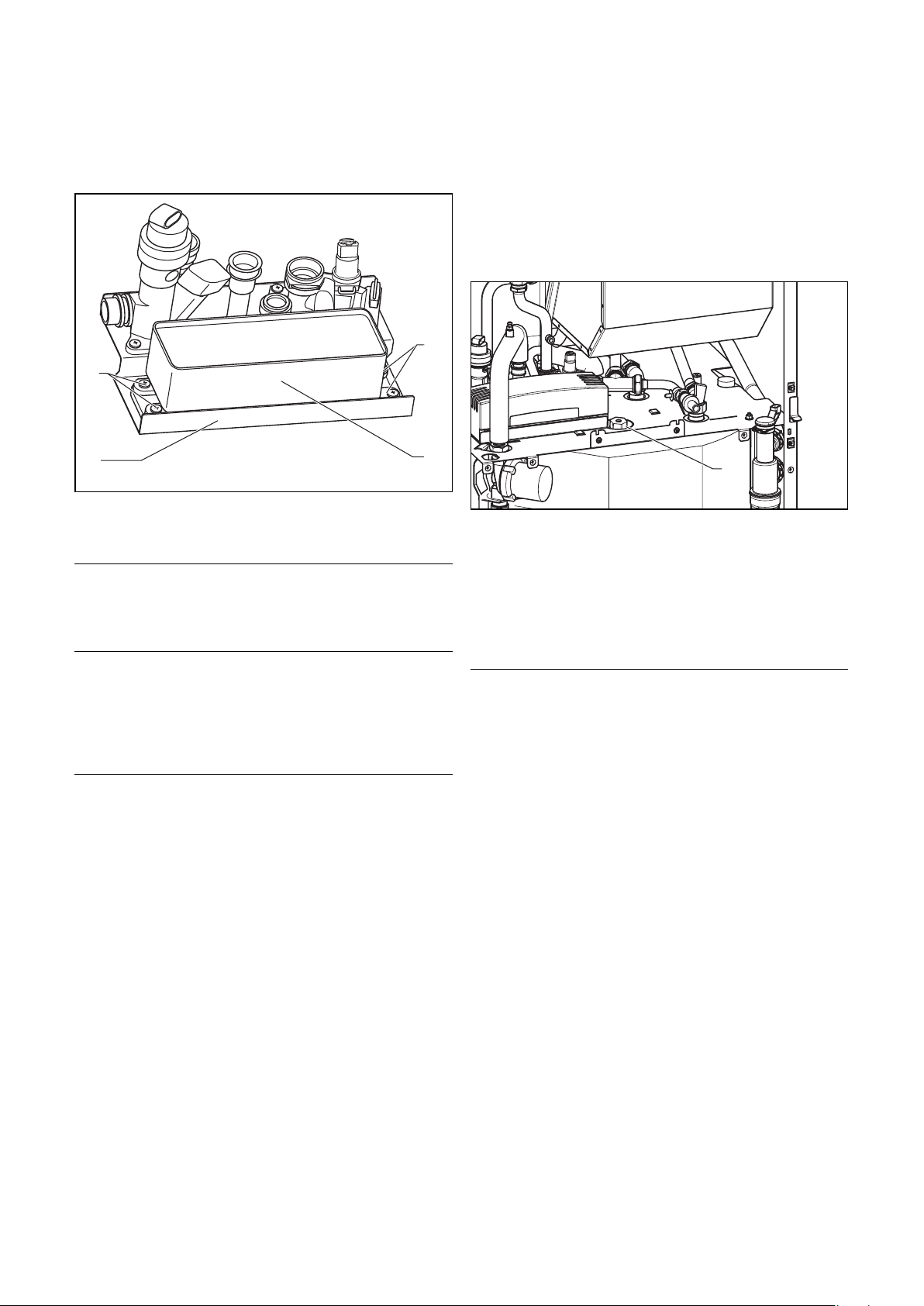

Fig. 8.12 Curăţarea de calcar a schimbătorului secundar de

căldură

Indicaţie!

În zone cu duritate a apei ridicată regulatorul secundar de căldură ar trebui curăţat regulat de calcar.

Pericol!

Pericol de ardere şi de opărire prin componentele încălzite (modulul arzător şi toate componentele conducătoare de apă)! Lucraţi la aceste piese numai după ce ele s-au răcit!

Indicaţie!

La demontarea schimbătorului secundar de căldură, protejaţi orificiile aparatului de impurităţi!

• Goliţi aparatul pe partea încălzirii şi a apei calde.

• Desfaceţi şuruburile (1) la schimbătorul secundar de căldură (2) de la hidroplacă (3).

• Curăţaţi schimbătorul secundar de căldură cu un agent de dizolvare a calcarului.

• Clătiţi puternic schimbătorul secundar de căldură cu apă clară.

• La remontare folosiţi etanşări noi (C-tip 4 x mic).

8.10 Întreţinerea anozilor de protecţie din magneziu

Boilerul de apă caldă este echipat cu un anod de protecţie din magneziu, a cărei setare trebuie verificată prima dată după doi ani şi apoi în fiecare an.

Verificarea vizuală

Fig. 8.13 Întreţinerea anodului de protecţie din magneziu

• Depresurizaţi boilerul

• Deşurubaţi anodul de protecţie din magneziu (1) din

boiler şi verificaţi dacă este erodat.

• Dacă este cazul, schimbaţi anodul de protecţie cu o

piesă de schimb originală de anod de protecţie din magneziu.

Indicaţie!

Schimbaţi etanşarea, dacă este veche sau deteriorată.

• Curăţaţi, dacă este cazul, boilerul de apă caldă, înainte

de a reînşuruba anodul de protecţie din magneziu (vezi paragraful 8.11).

• Strângeţi din nou anodul de protecţie din magneziu,

după verificare.

• Verificaţi etanşeitatea îmbinării prin şuruburi după

umplerea boilerului.

8.11 Curăţarea boilerului de apă caldă

Inspecţia boilerului poate avea loc, dacă este cazul, după demontarea anodului de protecţie din magneziu cu ajutorul endoscopului, prin orificiul de montare a anodului de protecţie din magneziu. Boilerul poate fi curăţat prin clătire.

8.12 Reumplerea aparatului

• Procedaţi aşa cum este descris în paragraful 6.1.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0042

Page 43

8.13 Proba de funcţionare

După terminarea lucrărilor de întreţinere trebuie realizate următoarele verificări:

• Verificaţi funcţionarea ireproşabilă a dispozitivelor de comandă, reglare şi supraveghere.

• Verificaţi etanşeitatea aparatelor şi tubulaturii de gaze arse.

• Verificaţi aprinderea şi formarea regulată a flăcării arzătorului.

Funcţionarea încălzirii

• Controlaţi funcţionarea încălzirii, în timp ce setaţi regulatorul la o temperatură dorită, mai înaltă. Pompa pentru circuitul de încălzire trebuie să meargă.

Funcţionarea preparării apei calde

• Controlaţi funcţia preparării apei calde, în timp ce deschideţi în casă un consumator de apă caldă, şi verificaţi cantitatea de apă şi temperatura.

Proces verbal

• Realizaţi un proces verbal pentru fiecare întreţinere realizată pe formularul prevăzut pentru aceasta.

Inspecţia şi întreţinerea 8

43Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 44

9 Remedierea defecţiunilor

Indicaţie!

Dacă vreţi să vă adresaţi serviciului clienţi Vaillant resp. partenerului de service Vaillant (dacă există în ţara dvs.), numiţi vă rog, după posibilitate, codul indicat de eroare (F.xx) şi starea aparatului (S.xx).

9.1 Codurile de eroare

La apariţia unor defecţiuni, codurile de eroare iau locul oricărei alte indicaţii pe afişaj. În cazul apariţiei simultane a mai multor erori, codurile aferente de eroare sunt afişate schimbător pentru fiecare aprox. 2 sec.

Cod Semnificaţie Cauză

F. 0 Întrerupere - tur al încălzirii -NTC Fişa NTC neintrodusă sau slăbită, NTC defect sau racordarea la

F. 1 Întrerupere - retur al încălzirii -NTC Fişa NTC neintrodusă sau slăbită, NTC defect sau racordarea la

F. 2 Întrerupere - NTC-temperatura de încărcare a boilerului Fişa NTC neintrodusă sau slăbită, NTC defect sau racordarea la

F. 3 Întrerupere - NTC-senzor al boilerului NTC defect, fişa slăbită/neintrodusă, cablu defect F.1 0

F.1 1

F.1 2

F.1 3

F.20 Limitatorul de siguranţă al temperaturii a declanşat Depăşirea temperaturii maxime la senzorul de tur/retur F.22 Incendiu uscat Prea puţină apă în aparat, pompă defectă, cablu pompă defect,

F.23 Lipsă de apă (risipirea temperaturii VL - RL prea mare) Prea puţină apă în aparat, pompă defectă, cablu pompă defect,

F.24 Lipsă de apă (gradient de temperatură la VL prea mare) Prea puţină apă în aparat, pompă defectă, cablu pompă defect,

F.25 Limitatorul de temperatură a gazelor arse a declanşat Temperatura gazelor arse prea înaltă F.27 Lumină perturbatoare: semnalul de ionizare semnalează

F.28 Aparatul nu intră în funcţiune: Încercările de aprindere

F.29 Flacăra se stinge în timpul funcţionării şi încercările

F.32 Protecţia contra îngheţului a aerului aspirat a reacţionat

F.37 Turaţia suflantei în timpul funcţionării este prea mare

F.42 Varianta de aparat nu are o valoare validă Scurtcircuit în fasciculul de cabluri F.43 Varianta de aparat nu are o valoare validă Întrerupere în fasciculul de cabluri

F.49 Recunoaşterea tensiunii secundare eBUS Scurt circuit la eBUS, suprasarcină la eBUS sau două alimentări de

Tab. 9.1 Coduri de eroare (continuare vezi următoarea pagină)

Scurt circuit - tur al încălzirii -NTC (> 130

Scurt circuit - retur al încălzirii -NTC (> 130

Scurt circuit - încărcarea boilerului -NTC (> 130

Scurt circuit - boiler -NTC (> 130

flacără, deşi ventilul de gaz este oprit

din timpul pantei sunt fără succes

ulterioare de aprindere eşuează

de trei ori succesiv şi este activă

sau prea mică

°C)

masă slăbită/neintrodusă, cablu defect

Fişa NTC defectă, legătură electrică nepermisă între contactele NTC sau pe electronică, NTC defect, cablu defect

fişă neintrodusă

fişă neintrodusă, tur şi retur -NTC schimbat

Electrovalvele defecte, releul pentru controlul flăcării defect

Nici un pic de gaz sau prea puţin gaz, transformator al aprinderii defect, electrod de ionizare defect

Nici un pic de gaz sau prea puţin gaz

tensiune cu polarizare diferită la eBUS

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0044

Page 45

Remedierea defecţiunilor 9

Cod Semnificaţie Cauză

F.61 Eroare în Watchdog de siguranţă / comanda supapei de

gaz

F.62 Eroare în supapa de gaz a întârzierii de decuplare Armătura de gaz este neetanşă, electronica este defectă F.63 Eroare EEPROM Partea electronică este defectă F.64 Eroare ADC Senzor relevant din punct de vedere a siguranţei (VL / RL) scurt

F.65 Decuplarea temperaturii ASIC Electronica prin acţiunea exterioară prea fierbinte, electronica este

F.67 Semnal de intrare a dispozitivului de supraveghere

a flăcărilor se află în afara limitelor (0 până la 5 V)

F.70 Fără DSN valabil în AI şi/sau BMU Caz piesă de schimb: Display-ul şi partea electronică schimbate în

F.71 Turul încălzirii -NTC depinde de o valoare valabilă Senzorul de tur este defect F.72 Eroare tur al încălzirii şi/sau retur al încălzirii -NTC Senzorul tur şi/sau retur este defect (toleranţele prea înalte) F.73 Semnalul senzorului presiunii apei este în domeniu fals

(prea scăzut)

F.74 Semnalul senzorului presiunii apei este în domeniu fals

(prea înalt)

F.75 La conectarea pompei nu s-a recunoscut nici un salt al

presiunii

F.76 Protecţia împotriva supraîncălzirii a schimbătorului

primar de căldură a răspuns

F.77 Pompa de condensat sau feedback de la accesoriu

blochează regimul de încălzire

F.78 Configurare falsă cu accesorii Racord electric cu accesorii incorect F.82 Tester al erorilor anodului de curent extern În cazul aanodului de curent extern neconectat: Fişa de margine la

con Nici o comunicaţie cu platina Eroare de comunicaţie între display şi platină în pupitrul de

Tab. 9.1 Coduri de eroare (continuare)

Scurt circuit/racordarea la masă în arborele cu cablu pentru supapa de gaz, supapa de gaz este defectă, electronica este defectă

circuitat sau electronica este defectă

defectă Partea electronică este defectă

acelaşi timp şi varianta de aparat nou reglată

Cablul pentru senzorul de presiune a apei este întrerupt sau are un scurt circuit la 0 V

Cablul la senzorul presiunii apei are un scurtcircuit la 5V / 24V sau eroare internă în senzorul presiunii apei

Senzorul de presiune a apei şi/sau pompa este defectă sau blocată, aer în sistemul de încălzire; prea puţină apă în aparat, verificarea bypass reglabil, vasul de expansiune nu este cuplat la retur, aer în pompă; pierderea de presiune a instalaţiei de încălzire prea redusă (în cazul slăbirii hidraulice sau ţevile de încălzire cu diametrul de la 1 1/2") (Remediu: se aşază diafragma aferentă în turul de încălzire cu funcţie de etanşare în locul etanşării 3/4")

Cablul sau legătura de cablu al siguranţei în schimbătorul primar de căldură este defectă, sau schimbătorul primar de căldură este defect Pompa de condensat defectă sau feedback al clapetei de scurgere activă

placa conductoare pe locul de curent X43 în pupitrul de comandă neintrodusă sau introdusă incorect În cazul anodului de curent străin conectat: Anod defect, legătură electrică nepermisă între contactele anozilor sau pe electronică, cablu defect

comandă

Memoria erorilor

În memoria erorilor aparatului se stochează ultimele zece erori apărute.

• Apăsaţi simultan tastele "i" şi "-".

• Derulaţi cu tasta "+" înapoi în memoria erorilor.

Puteţi închide afişajul memoriei erorilor după cum urmează:

• Apăsaţi tasta "i" sau

• Nu acţionaţi nici o tastă timp de 4 min.

Pe display apare din nou temperatura curentă de încălzire pe tur.

45Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 46

9 Remedierea defecţiunilor

9.2 Codurile de stare

Codurile de stare afişate pe display-ul sistemului DIA vă oferă informaţii asupra regimului funcţional curent al aparatului. În cazul apariţiei simultane a mai multor stări de funcţionare este afişat întotdeauana cel mai important cod de stare.

Puteţi apela afişarea codurilor de stare după cum urmează:

• Apăsaţi tasta "i". Pe display apare codul de stare, de ex. "S. 4" pentru "Regimul arzătorului încălzire".

Puteţi încheia afişarea codurilor de stare după cum urmează:

• Apăsaţi tasta "i" sau

• Nu acţionaţi timp de 4 min. nici o tastă.

Pe display apare din nou temperatura curentă a agentului termic pe tur.

Afişaj Semnificaţie

Afişaje în regim de încălzire

S. 0 Nu se solicită căldură S. 1 Pantă suflantă S. 2 Tur al pompei de încălzire S. 3 Proces de aprindere S. 4 Regim de ardere S. 5 Retur al suflantei şi pompei de încălzire S. 6 Retur suflantă S. 7 Timp de întârziere al pompei de circulaţie S. 8 Blocare arzător după regim de încălzire

Afişaje la încărcarea boilerului

S.20 Regimul de tact al boilerului activ S.21 Viteză iniţială suflantă S.23 Proces de aprindere S.24 Regim de ardere S.25 Unghi de fugă al suflantei şi pompei de încălzire S.26 Unghi de fugă suflantă S.27 Returul pompei de apă S.28 Blocare arzător după regim de încărcarea boilerului

Afişaje ale factorilor de influenţă pentru instalaţie

S.30 Termostatul de cameră blochează regimul de încălzire

S.31 Regimul de vară activ sau regulatorul eBUS sau timerul

S.32 Protecţia împotriva îngheţului a schimbătorului de

S.34 Regimul de protecţie împotriva îngheţului activ S.36 Timp prevăzut al valorii de debit al regulatorului

S.37 Abaterea turaţiei în funcţionare prea mare S.39 Termostatul de cuplare a comutat S.41 Presiunea instalaţiei prea înaltă S.42 Anunţarea clapetelor de gaze arse blochează

S.53 Aparatul se găseşte în timp de întreţinere de 20 minute

S.54 Aparatul se găseşte în timp de aşteptare de 20 minute

S.96 Retur al încălzirii -NTC-test merge, solicitarea încălzirii

S.97 Senzorul de presiune a apei -test merge, solicitarea

S.98 Tur al încălzirii/retur al încălzirii -NTC-test, solicitarea

Tab. 9.2 Codurile de stare

(regulator la bornele 3-4-5)

de montare blochează regimul de încălzire

căldură activă

continuu < 20 de încălzire

funcţionarea arzătorului (doar în legătură cu accesoriile)

pe baza lipsei de apă (risipirea între temperatura de tur şi de retur prea mare)

pe baza lipsei de apă (gradient de temperatură: creştere rapidă a temperaturii)

blocată

încălzirii blocată

°C, regulatorul extern blochează regimul

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0046

Page 47

9.3 Codurile de diagnoză

În modul diagnoză puteţi modifica anumiţi parametri sau puteţi afişa alte informaţii; vezi tabelul 9.3. Informaţiile de diagnoză sunt împărţite în două domenii de diagnoză. Al doilea domeniu de diagnoză poate fi atins doar după introducerea unei parole.

Atenţie!

Accesul la al doilea domeniu al diagnozei poate fi folosit exclusiv de un specialist autorizat.

Primul domeniu al diagnozei

• Apăsaţi simultan tastele "i" şi "+".

Pe display apare "d.0".

• Răsfoiţi cu tastele "+" sau "–" pentru numărul de diagnoză dorit.

• Apăsaţi tasta "i".

Pe display apare informaţia aferentă de diagnoză.

Remedierea defecţiunilor 9

• Dacă este necesar, modificaţi valoarea "+" sau "–" (afişajul luminează).

• Salvaţi valoarea nou setată, în timp ce ţineţi apăsată tasta "i" aprox. 5 secunde, până când afişajul nu mai luminează.

Puteţi închide modul diagnoză după cum urmează:

• Apăsaţi simultan tastele "i" şi "+" sau

• Nu activaţi nici o tastă timp de aproximativ 4 minute.

Pe display apare din nou temperatura curentă a agentului termic pe tur.

47Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 48

9 Remedierea defecţiunilor

Afişaj Semnificaţie Valori afişate / reglabile

d.0 Încălzire la sarcină parţială d.1 Timp de unghi de fugă al pompei de încălzire (regim de

d.2

d.3 Valoare măsurată a temperaturii de încărcare

d.4 Valoarea măsurată a temperaturii boilerului d.5 Valoare de sarcină a temperaturii de tur/retur

d.7 Afişarea temperaturii nominale a boilerului d.8 Termostat de cameră la borna 3-4 1 = Închis (solicitare de căldură)

d.9 Temperatură de sarcină pe tur a regulatorului extern la

d.10 Pompă internă de încălzire 1 = Pornit, 0 = Oprit d.11 Pompă externă de încălzire 1 – 100 = Pornit, 0 = Oprit d.12 Randament al pompei de încărcare a boilerului în % 1 - 100 = Pornit (cnf. comenzii pompei), 0 = Oprit d.13 Pompa de recirculare (a regulatorului extern sau

d.15 Randament curent al pompei de încălzire în % d.23 Regim de vară (încălzire pornit/oprit) 1 = Încălzire pornită, 0 = Încălzire oprită (funcţionarea de vară) d.25 Încărcarea boilerului eliberată prin regulator 1 = Da, 0 = Nu setarea din fabrică: da d.29 Valoarea măsurată a senzorului de debit (vara 2007) în m d.30 Semnal de comandă pentru ambele supape de gaz 1 = Pornit, 0 = Oprit d.33 Valoare de sarcină a turaţiei suflantei în U/min / 10 d.34 Valoare reală a turaţiei suflantei în U/min / 10 d.35 Reglarea ventilului de comutare cu prioritate 100 = Apă caldă, 0 = Încălzire, aprox. 40 = Centru d.40 Temperatură pe tur d.41 Temperatura pe retur d.44 Tensiune digitală de ionizare Valoare reală d.47 Temperatură exterioară (la senzorul extern cuplat) d.67 Timp rămas de blocare a arzătorului (regim de încălzire) în minute d.76 Varianta de aparat 21 = VSC INT 246/2-C 170

d.90 Regulator digital recunoscut 1 = Detectat, 0 = Nedetectat d.91 Stare DCF în cazul senzorului extern cuplat

d.97 Activarea celui de-al 2 -lea Domeniu de diagnoză Introducerea parolei

Tab. 9.3 Coduri de diagnoză al primului domeniu de diagnoză

încălzire) timp maxim de blocare a arzătorului la 20 °C

a boilerului

borna 7-8-9

introdus comandat la borna 7-8-9)

cu receptor DCF77

VSC INT 246/2: 9 - 25 kW VSC INT 306/2: 10 - 30 kW 2 - 60 min (setarea din fabrică: 5 min)

Domeniul de reglaj: 2–60 min Setarea din fabrică: 20 min

în

°C

în °C în

°C

Valoare curentă de sarcină; mijlocită din Poti, regulator, tipul de reglare a setării din fabricaţie: Temperatura de tur

în

°C (15 °C înseamnă protecţie împotriva îngheţului)

0 = Deschis (fără solicitare de căldură) în

°C

1 – 100 = Pornit, 0 = Oprit

Valoarea efectivă în Valoarea efectivă în

Valoarea efectivă în

22 = VSC INT 246/2-C 210 23 = VSC INT 306/2-C 200

0 = Fără recepţie, 1 = Recepţie 2 = Sincronizat, 3 = Valabil

°C °C

°C

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0048

Page 49

Remedierea defecţiunilor 9

Al doilea domeniu de diagnoză

• Răsfoiţi, aşa cum este descris mai sus, în primul domeniu de diagnoză pentru numărul de diagnoză d.97.

• Modificaţi valoarea afişată la 17 (parolă) şi salvaţi această valoare.

Indicaţie!

Dacă apăsaţi simultan tastele "i" und "+" timp de patru minute, după părăsire celui de-al doilea domeniu de diagnoză, vă întoarceţi fără reintroducerea parolei în al doilea domeniu de diagnoză.

Vă aflaţi acum în al doilea domeniu de diagnoză, în care se găsesc toate informaţiile primului domeniu de diagnoză (vezi Tab. 9.3) şi al doilea domeniu de diagnoză (vezi Tab. 9.4). Răsfoirea şi modificarea valorilor precum şi încheierea modului de diagnoză are loc ca în primul domeniu de diagnoză.

Afişaj Semnificaţie Valori afişate/reglabile

d.14 Randament pompă 0 = Auto (setarea din fabrică)

d.17 Comutarea reglării pe tur/pe retur a încălzirii 0 = Tur, 1 = Retur

d.18 Tipul regimului de pompare (unghi de fugă) 0 = Unghi de fugă, 1 = Parcurgând, 2 = Iarna d.20 Valoare maximă de setare a valorii de sarcină

a boilerului-Potis

d.27 Comutarea releului accesoriu 1 1 = Pompă de recirculare (setarea din fabrică)

d.28 Comutare a releului accesoriu 2 1 = Pompă de recirculare (setarea din fabrică)

d.50 Offset pentru turaţie minimă a suflantei în U/min / 10, domeniu de setare: 0 până la 300 d.51 Offset pentru turaţie maximă a suflantei în U/min / 10, domeniu de setare: -99 până la 0 d.60 Număr al decuplărilor limitatorului de temperatură Nr.

d.61 Numărul defecţiunilor automatului de focar Numărul de aprinderi eşuate la ultima încercare d.64 Timpul mediu de aprindere În secunde d.65 Timpul maxim de aprindere În secunde d.68 Numărul aprinderilor eşuate în cea de-a 1-a încercare Nr. d.69 Numărul de aprinderi eşuate în cea de-a 2-a încercare Nr. d.70 Regim VUV 0 = Normal (poziţie de sarcină)

d.71 Valoare maximă de reglare a temperaturii de sarcină

a turului de încălzire

d.78 Limitare a temperaturii de încărcare a boilerului

(temperatura de sarcină pe tur în funcţionarea boilerului)

d.79 Protecţia antilegionella 1 = Activ , 0 = Oprit

1 = 53% 2 = 60% 3 = 70% 4 = 85% 5 = 100%

Setarea din fabrică: 0

Domeniul de reglaj: 40 – 70 Setarea din fabrică: 60 °C

2 = Pompă externă 3 = Pompă de încărcare a boilerului 4 = Clapetă de gaze arse/capotă de evacuare a aburului 5 = Supapă externă de gaz 6 = Mesaj extern de avarie 7 = Reavizare clapetă de gaze arse

1 = Poziţie centrală (doar în Marea Britanie) 2 = Doar încălzire

Domeniul de reglaj: 40 – 85 Setarea din fabrică: 75°C

Domeniul de reglaj: 55 – 90 Setarea din fabrică: 80° C

°C

Tab. 9.4 Coduri de diagnoză ale celui de-al doilea domeniu de

diagnoză (continuare la pagina următoare)

49Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 50

9 Remedierea defecţiunilor

Afişaj Semnificaţie Valori afişate/reglabile

d.80 Numărul orelor în regim de încălzire în ore d.81 Numărul orelor în regim de apă de consum în ore d.82 Numărul jocurilor de conectare în regimul de încălzire Număr/100 (3 corespunde 300) d.83 Numărul jocurilor de conectare în regimul de apă de

d.84 Afişaj de întreţinere: Numărul de ore până la următoarea

d.93 Reglarea variantelor de aparate DSN Domeniul de reglaj: 0 – 99;setări din fabrică:

d.96 Setarea din fabrică (resetarea parametrilor reglabili la

Tab. 9.4 Coduri de diagnoză al celui de-al doilea domeniu de

consum

operaţie de întreţinere

setarea din fabrică)

diagnoză (continuare)

Primele două cifre afişate trebuie multiplicate cu factorul 1.000 (resp. 100.000). Apăsând încă o dată tasta "i", se afişează orele (respectiv numărul x 100) într-o configuraţie de trei poziţii.

Număr/100 (3 corespunde 300)

Domeniul de reglaj: 0 – 3000 h, "-" pentru dezactivat setarea din fabrică: "-" (300 corespunde 3000 h)

21 = VSC INT 246/2-C 170 22 = VSC INT 246/2-C 210 23 = VSC INT 306/2-C 200

0 = oprit, 1 = pornit setarea din fabrică: 0

9.4 Programele de verificare

Prin activarea diferitelor programe de verificare, pot fi executate funcţii speciale în aparate.

• Programele de verificare P.0 până la P.2 se pornesc prin cuplare pe "Reţea PORNIT" şi apăsarea concomitentă a tastei "+" timp de 5 s. Pe display apare indicaţia "P.0".

• Prin apăsarea tastei "+", numărul de verificare este derulat spre valori superioare.

• Prin apăsarea tastei "i", aparatul este pus în funcţiune şi programul de verificare este pornit.

• Programele de verificare pot fi închise prin apăsarea simultană a tastelor "i" şi "+". Programele de verificare se mai pot închide şi dacă timp de 15 minute nu este acţionată nici o tastă.

Afişaj Semnificaţie

P.0 Program de verificare, dezaerare

Program de verificare, la care aparatul funcţionează la

P.1

sarcină maximă după ce aprinderea a reuşit Program de verificare, la care aparatul funcţionează cu

P. 2

debit minim de gaz după ce aprinderea a reuşit Program de verificare pentru verificarea STB; Aparatul

P. 5

încălzeşte prin ocolirea decuplării regulatorului, până la atingerea temperaturii de STB de deconectare de 97

Programul de verificare, la care supapa de comutare de rezervă este acţionată în poziţia centrală. Arzătorul

P. 6

şi pompa sunt deconectate (pentru umplerea şi golirea aparatului)

Tab. 9.5 Programele de verificare

°C

P.0 Program de verificare dezaerare:

• Acest program de verificare durează aprox. 12 min.

• Dezaerarea circuitului de încălzire: Supapa de comutare de rezervă în poziţie de încălzire, comanda pompei de încălzire pentru 15 cicluri: 15 sec. pornit; 10 sec. oprit. Afişaj de display HP.

• Dezaerarea circuitului de apă potabilă: după trecerea ciclurilor de mai sus sau după activarea tastei "i": Supapa de comutare de rezervă în poziţie de apă potabilă, comanda pompei de încălzire ca mai sus. Afişaj de display SP.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0050

Page 51

Remedierea defecţiunilor 9

9.5 Schimbarea pieselor

Atenţie!

Pericol de deteriorare de ex. prin ieşirea apei sau gazului din cauza uneltei necorespunzătoare şi/sau intervenţiei necorespunzătoare! La scoaterea sau desfacerea îmbinărilor cu şuruburi folosiţi în principal chei mecanice fixe adecvate (chei fixe) (fără cleşi de ţeavă, prelungiri etc.)

Lucrările introduse în cele ce urmează în acest paragraf trebuie executate numai de un tehnician calificat.

• Pentru reparaţii folsiţi numai piese de schimb originale.

• Convingeţi-vă de montarea corectă a pieselor precum şi de respectarea poziţiei şi direcţiei lor iniţiale.

9.5.1 Indicaţii de siguranţă

Pericol!

Pericol de moarte din cauza manipulării improprii! La fiecare schimbare a pieselor, respectaţi, pentru siguranţă dumneavoastră şi pentru evitarea unor daune materiale ale aparatului, următoarele indicaţii de siguranţă!

• Separaţi aparatul de la reţeaua de curent electric!

• Închideţi robinetul de gaz!

• Închideţi robineţii de întreţinere!

• Goliţi aparatul dacă doriţi să înlocuiţi piese prin care trece apă!

• Asiguraţi-vă că nu curge apă din componentele conducătoare de curent electric (de ex. pupitrul de comandă ş.a.)!

• Utilizaţi numai garnituri şi inele de etanşare noi!

• După terminarea lucrărilor, realizaţi o verificare a funcţionării (vezi paragraf 6.3)!

9.5.3 Schimbarea electrozilor

Pericol!

Pericol de moarte din cauza mânuirii improprii! Înainte de schimbarea piesei, respectaţi indicaţiile de siguranţă din paragraful 9.5.1.

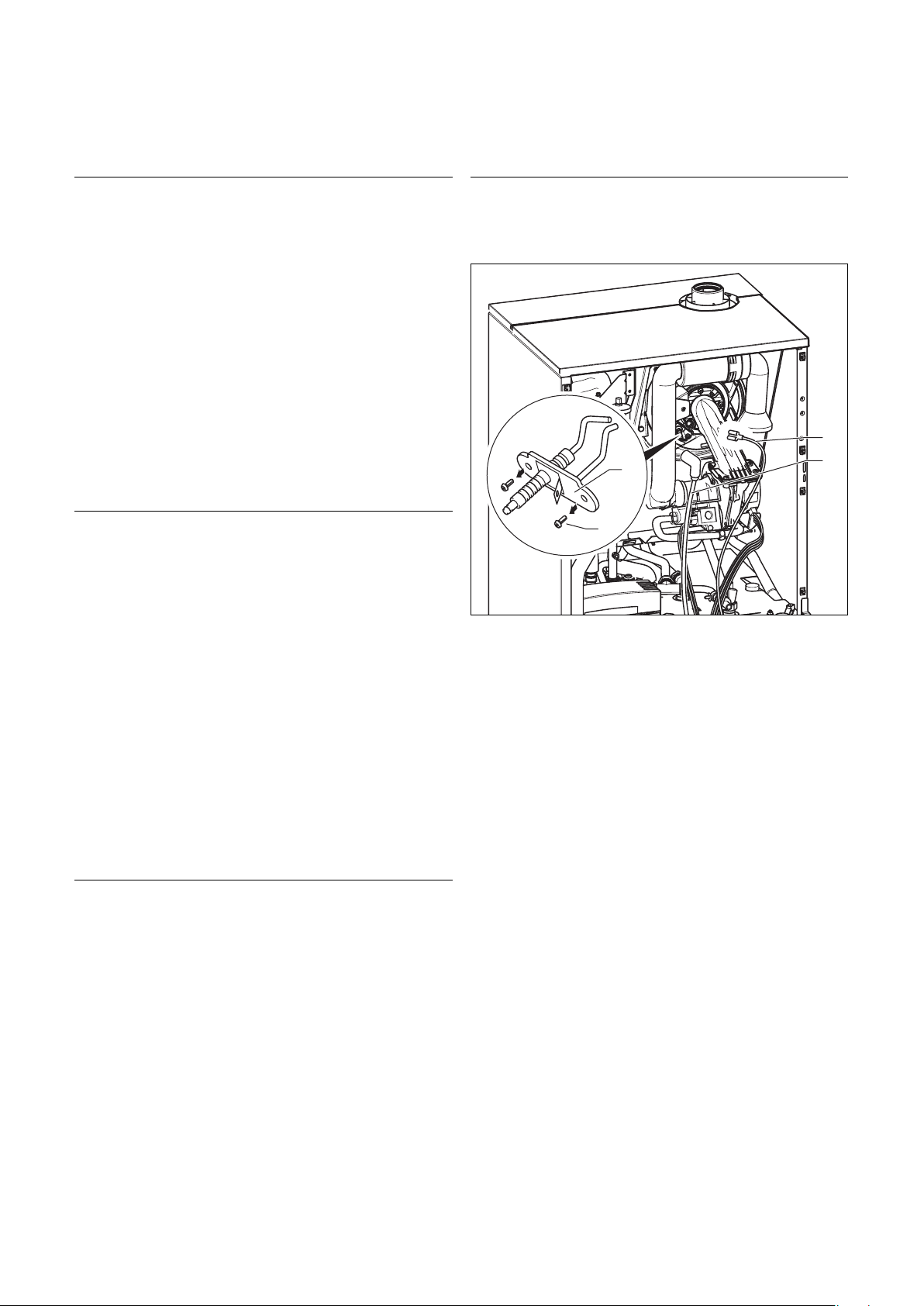

Fig. 9.1 Schimbarea electrozilor

• Scoateţi cablul de aprindere (2) şi cablul de masă (1)

de la electrod.

• Slăbiţi ambele şuruburi (4) de la placa portantă (3)

a electrodului.

• Scoateţi placa portantă împreună cu electrodul.

• Montaţi noul electrod în ordine inversă.

1 2

9.5.2 Schimbarea arzătorului

Pericol!

Pericol de moarte din cauza mânuirii improprii! Înainte de schimbarea piesei, respectaţi indicaţiile de siguranţă din paragraful 9.5.1.

• Demontaţi modulul arzătorului aşa cum este descris în paragraful 8.5.1 şi schimbaţi arzătorul.

51Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 52

9 Remedierea defecţiunilor

9.5.4 Schimbarea suflantei

Pericol!

Pericol de moarte din cauza manipulării improprii Înainte de schimbarea piesei, respectaţi indicaţiile de siguranţă din paragraful

9.5.1.

9.5.5 Schimbarea armăturii de gaz

Pericol!

Pericol de moarte din cauza manipulării improprii! Înainte de schimbarea piesei, respectaţi indicaţiile de siguranţă din paragraful 9.5.1.

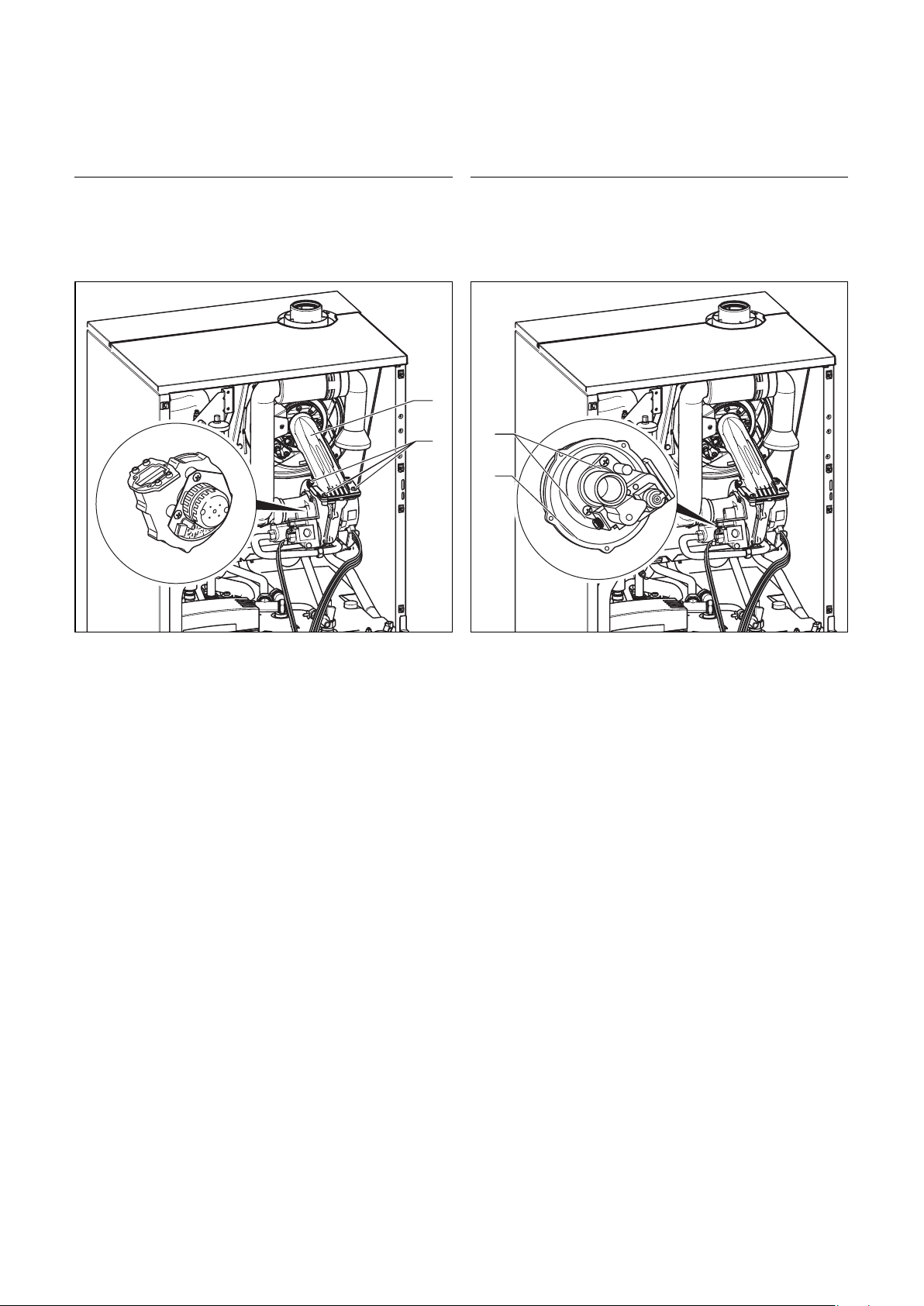

Fig. 9.2 Schimbarea suflantei

• Demontaţi modulul arzătorului (3) aşa cum este descris în paragraful 8.5.1 şi scoteţi-l.

• Desfaceţi cele patru şuruburi de fixare (4) la ţeava de amestecare a gazului şi scoateţi suflanta.

• Înşurubaţi noua suflantă cu armătura de gaz (vezi paragraf 9.5.5).

• Montaţi din nou unitatea completă "Armătură de gaz/ Suflantă" în ordine inversă.

Fig. 9.3 Schimbarea armăturii de gaz

• Demontaţi modulul arzătorului aşa cum este descris în paragraful 8.5.1 şi scoateţi-l.

• Desfaceţi ambele şuruburi de fixare (1) de la armătura de gaz şi scoateţi armătura de gaz din suflantă (2).

• Înşurubaţi noua armătură de gaz împreună cu suflanta.

• Montaţi din nou modulul arzătorului în ordine inversă.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0052

Page 53

Remedierea defecţiunilor 9

9.5.6 Schimbarea supapei de comutare de rezervă

Pericol!

Pericol de moarte din cauza manipulării improprii! Înainte de schimbarea piesei, respectaţi indicaţiile de siguranţă din paragraful 9.5.1.

9.5.7 Schimbarea senzorului de debit

Pericol!

Pericol de moarte din cauza manipulării improprii! Înainte de schimbarea piesei, respectaţi indicaţiile de siguranţă din paragraful 9.5.1.

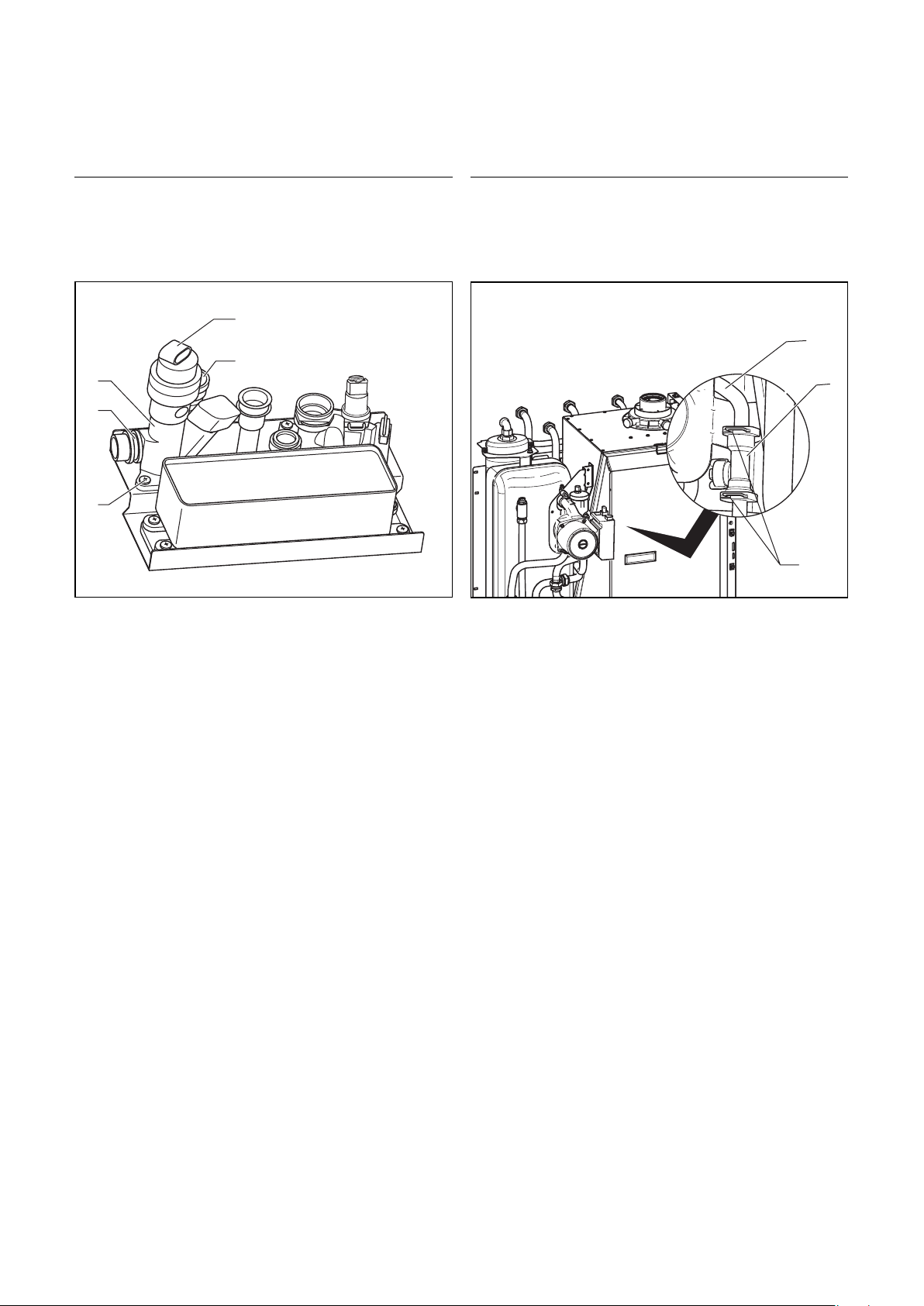

Fig. 9.4 Schimbarea supapei de comutare de rezervă

• Închideţi robineţii de întreţinere şi goliţi aparatul (vezi paragraful 8.7).

• Scoateţi fişa (4) din supapa de comutare de rezervă (3).

• Îndepărtaţi clemele (2 şi 5) şi scoateţi componentele racordate.

• Desfaceţi cele trei îmbinări cu şuruburi (1) şi scoateţi supapa de comutare de rezervă.

• Montaţi noua supapă de comutare de rezervă în ordine inversă. Folosiţi etanşări noi.

• Umpleţi şi aerisiţi aparatul şi, dacă este cazul, instalaţia (vezi paragraf 6.1).

Fig. 9.5 Schimbarea senzorului de debit

• Montaţi pompa de încălzire, aşa cum este descris în paragraful 8.8 Demontarea pompei de încălzire.

• Îndepărtaţi clemele (3) şi scoateţi ţeava superioară (1)

• Scoateţi senzorul de debit (2)

• Montaţi noul senzor de debit în ordine inversă. Folosiţi noi inele O.

53Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 54

9 Remedierea defecţiunilor

9.5.8 Schimbarea recipientului de expansiune

Pericol!

Pericol de moarte din cauza manipulării improprii! Înainte de schimbarea piesei, respectaţi indicaţiile de siguranţă din paragraful 9.5.1.

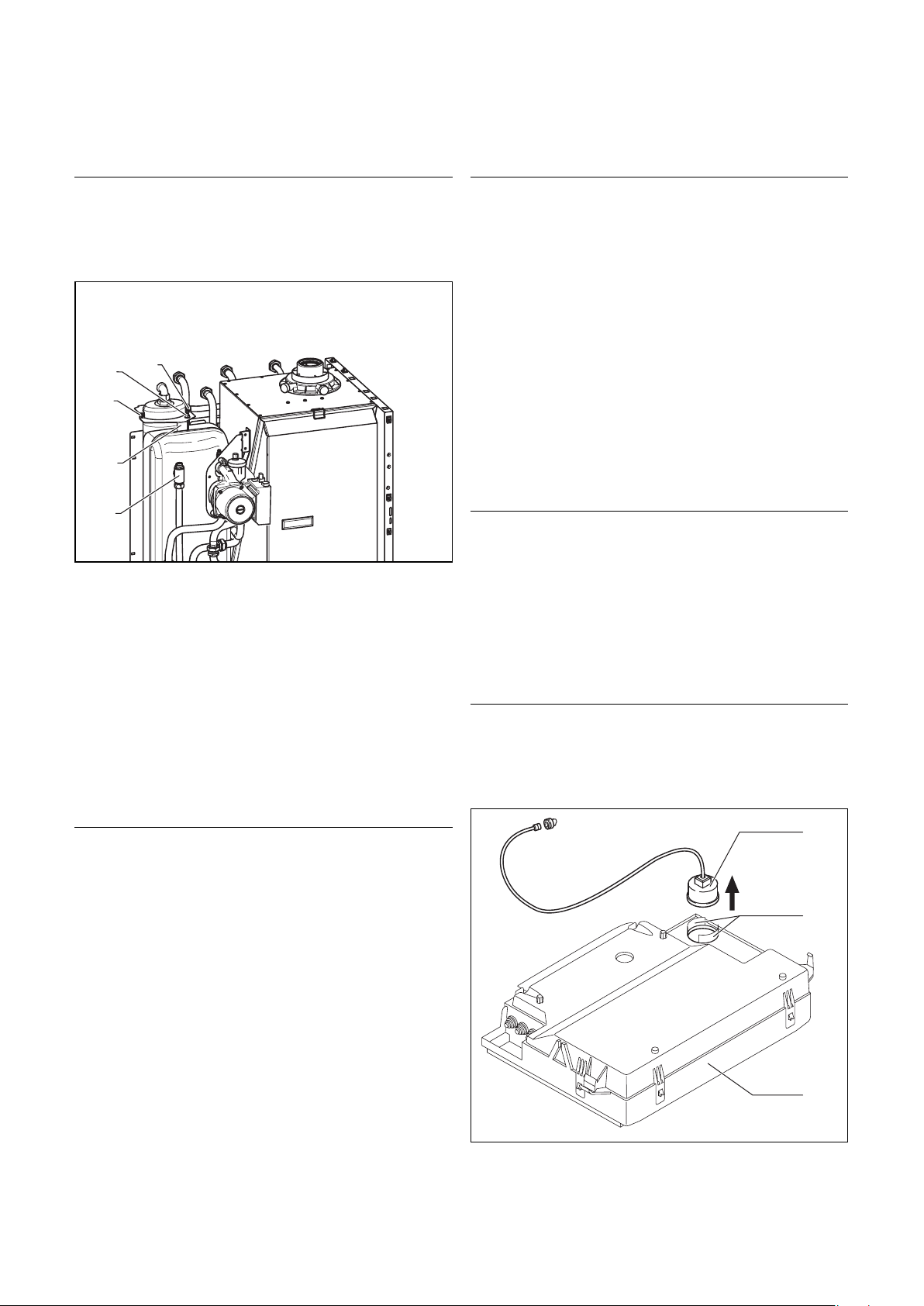

Fig. 9.6 Schimbarea vasului de expansiune

Legendă:

1 Şuruburi 2 Piuliţă 3 Suport 4 Piesa T cu şurub de dezaerare

9.5.9 Schimbarea senzorului NTC

Pericol!

Pericol de moarte din cauza manipulării improprii! Înainte de schimbarea piesei, respectaţi indicaţiile de siguranţă din paragraful 9.5.1.

Aparatul este echipat cu senzori cu trei clipsuri: – 1 NTC în turul încălzirii – 1 NTC în returul încălzirii – 1 NTC în evacuarea apei calde a schimbătorului

secundar de căldură

• Scoateţi cablul senzorului din NTC, care se poate schimba.

• Desfaceţi arcurile NTC de ţeavă.

• Montaţi noul NTC în ordine inversă.

9.5.10 Schimbarea platinelor

Pericol!

Pericol de moarte din cauza manipulării improprii! Înainte de schimbarea piesei, respectaţi indicaţiile de siguranţă din paragraful 9.5.1.

• Respectaţi instrucţiunile de montaj şi de instalare, care corespund platinei ca piesă de schimb.

9.5.11 Schimbarea manometrului

• Închideţi robineţii de întreţinere şi goliţi aparatul pe partea încălzirii (vezi paragraful 8.7).

• Desfaceţi furtunul flexibil de la piesa T cu şurubul de dezaerare (4) la vasul de expansiune.

• Desfaceţi la carcasa laterală şurubul suportului.

• Scoateţi suportul lateral din vasul de expansiune.

Indicaţie!

Înşurubaţi din nou, pentru scoaterea mai uşoară, piesa T, din nou pe vasul de exapnsiune şi obturaţi piesa T cu un dop transparent. Utilizaţi piesa T ca mâner pentru ridicarea vasului de exapnsiune.

• Ridicaţi vasul de expansiune oblic spre faţă din aparat.

• Montaţi noul vas de expansiune în ordine inversă.

• Umpleţi şi dezaeraţi aparatul şi, dacă este cazul, instalaţia (vezi paragraf 6.1).

Pericol!

Pericol de moarte din cauza manipulării improprii! Înainte de schimbarea piesei, respectaţi indicaţiile de siguranţă din paragraful 9.5.1.

Fig. 9.7 Schimbarea manometrului

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0054

Page 55

Remedierea defecţiunilor 9

• Separaţi aparatul de la reţeaua de curent electric şi închideţi robinetul de gaz.

• Închideţi robineţii de întreţinere şi goliţi aparatul (vezi paragraful 8.7).

• Deschideţi pupitrul de comandă (2).

• Apăsaţi uşor clemele de susţinere (3).

• Apăsaţi manometrul (1) din exterior spre interior din pupitrul de comandă.

9.5.12 Schimbarea siguranţei

Pericol!

Pericol de moarte din cauza manipulării improprii! Înainte de schimbarea piesei, respectaţi indicaţiile de siguranţă din paragraful 9.5.1.

• Separaţi aparatul de la reţeaua de curent electric.

• Desfaceţi pupitrul de comandă din clemele de susţinere şi închideţi-l spre faţă (pentru aceasta şi pentru următoarele comp. paragraful 5.9).

• Prindeţi în cleme partea din spate şi închideţi-o spre faţă.

• Verificaţi ambele siguranţe al ţevii de sticlă în suporturile de siguranţă pe platină şi schimbaţi siguranţa defectă.

Două siguranţe de rezervă (4 A, suport, T4) se găsesc în suporturile de pe partea interioară a capacului pupitrului de comandă.

• Închideţi capacul din spate al pupitrului de comandă şi apăsaţi-l, până când se închide cu zgomot specific.

• Basculaţi pupitrul de comandă şi asiguraţi-l cu cleme de susţinere.

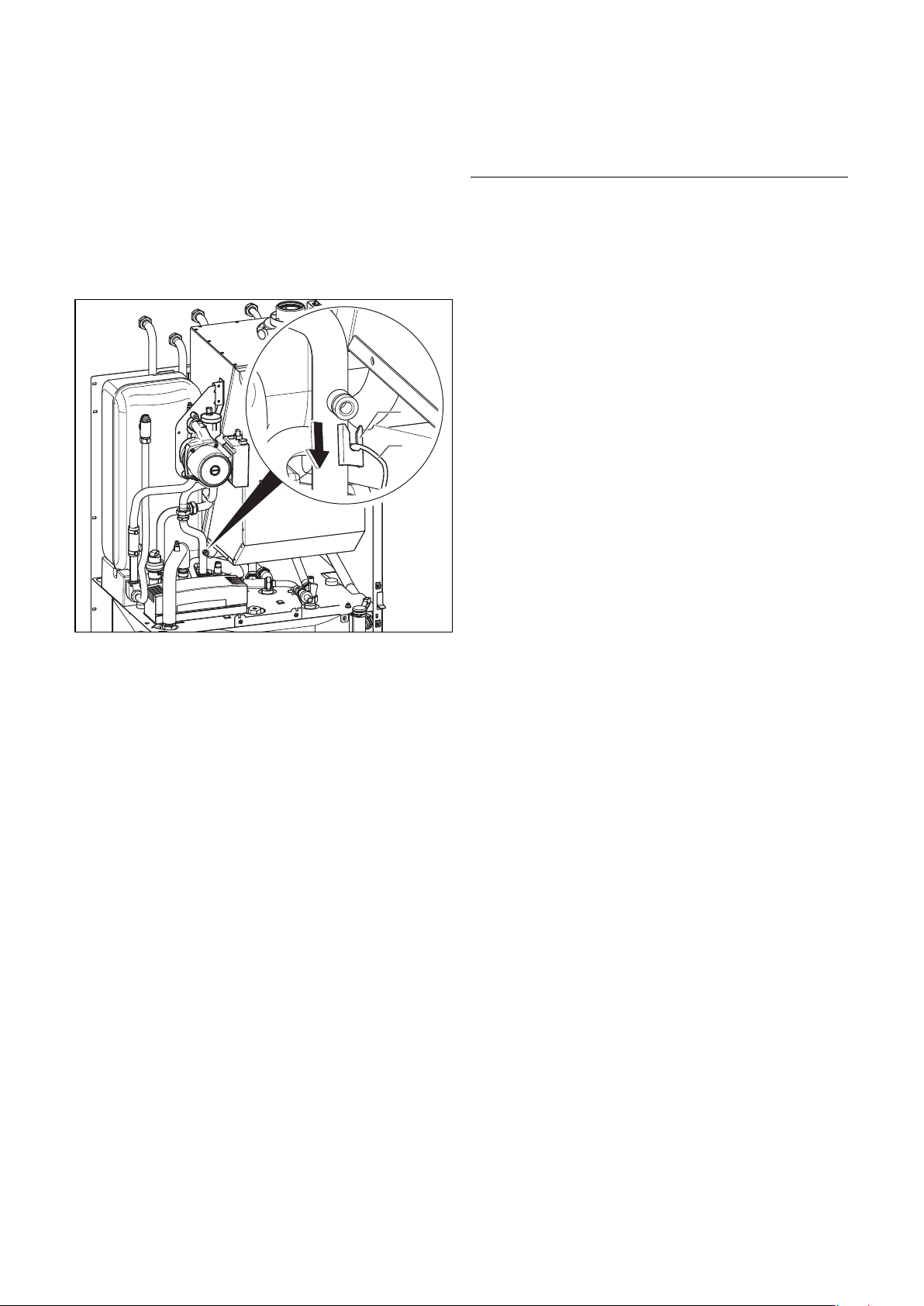

Fig. 9.8 Suport de racordare pentru ţeava capilară

• Îndepărtaţi clemele (1) de la suportul de racordare a

manometrului.

• Scoateţi ţeava capilară (2) din suportul de racordare.

• Montaţi noul manometru în ordine inversă.

• Umpleţi şi dezaeraţi aparatul şi, dacă este cazul, instalaţia (vezi paragraful 6.1).

9.6 Verificarea funcţionării aparatului

După terminarea instalării şi a setării gazului, realizaţi o verificare a funcţionării aparatului şi puneţi-l în funcţiune conform capitolului 6.

55Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 56

10 Firma de service 11 Reciclare şi evacuare

10 Firma de service

Perfecţiune Service SRL Bucureşti Str. Nicolae Caramfil 75 Tel: +40 – 21 – 209 51 01 Fax: +40 – 21 – 232 22 75 [email protected] www.vaillant.com.ro

HTC – Hornoff Trade Consult Bucureşti Şos. Odăi 249 – 251 Tel: +40 – 21 – 350 23 35 – 38 Fax: +40 – 21 – 300 78 29 [email protected] www.vaillant.ro

11 Reciclare şi evacuare

Atât aparatul compact pe gaz, cât şi ambalajul de transport se compun din materii prime reciclabile.

Aparatul

Cazanul cu putere calorică pe gaz precum şi accesoriile nu reprezintă gunoi menajer. Asiguraţi transportul şi depunerea aparatului dezafectat şi a eventualelor accesorii la centrele de colectare pentru deşeuri speciale.

Ambalajul

Eliminarea ecologică a ambalajului de transport se va încredinţa firmei autorizate care a instalat aparatul.

Indicaţie!

Respectaţi prescripţiile legislative naţionale în vigoare.

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0056

Page 57

Date tehnice 12

12 Date tehnice

Date tehnice. Unitate VSC INT 246/2-C 170 VSC INT 246/2-C 210 VSC INT 306/2-C 200

Domeniul puterii termice nominale la 40/30 Domeniul puterii termice nominale la 60/40 Domeniul puterii termice nominale la 80/60

°C °C °C

Puterea pentru încărcarea boilerului kW 28,0 28,0 34,0 Domeniul puterii termice nominale

Grad de utilizare a normei la 40/30 °C Grad de utilizare a normei la 75/60 °C

Valori de gaze arse

Temperatura de gaze arse min. °C 40 40 40 Temperatura de gaze arse max. °C 80 80 80 Curent de masă de gaze arse max. g/s 13,3 13,3 16,2 Conţinut CO Clasa NO Emisie NO

Cantitatea de apă de condens la 40/30 °C, aprox. Valoare pH apă de condens, aprox 3,5 - 4,0 3,5 - 4,0 3,5 - 4,0

Înălţime rămasă de transport a pompei hPa 250 250 250 Temperatură pe tur max. °C 90 90 90

Temperatură reglabilă pe tur °C 35 - 85 35 - 85 35 - 85 Conţinut vas de expansiune l 15 15 15 Presiune preliminară a vasului de expansiune kPa 75 75 75 Suprapresiune admisă de funcţionare pe partea

încălzirii Suprapresiune min. de funcţionare pe partea încălzirii Captare electrică a puterii în regim de încălzire, max. Domeniu de temperatură a apei calde (reglabilă) °C

Conţinut nominal boiler l 100 150 100 Puterea de durată (la ΔT 35 Kelvin) l/h (kW) 690 (28) 690 (28) 830 (34) Putere de evacuare a apei calde

(la ΔT 35 Kelvin) Indice putere conform 4708 N

Suprapresiune admisă de funcţionare, apă caldă kPa 10000 10000 10000 Consum de energie pregătit kWh/24 h 2,3 2,7 2,3

Valori de racordare Gaz natural H, H Gaz lichefiat P, H

= 9,5 kWh/m

= 12,8 kWh/kg kg/h 2,22 2,22 2,7

Presiunea de racordare a gazului - gaze naturale hPa 20 20 20 Presiune de racordare la gaz lichefiat hPa 30 30 30 Branşamentul electric V/Hz 230/50 230/50 230/50 Puterea consumată, max. W 110 110 120 Racordul de tur şi retur Ø mm G 3/4 G 3/4 G 3/4 Racord al apei reci şi al apei calde Ø mm G 3/4 G 3/4 G 3/4 Racordul de recirculare Ø mm G 3/4 G 3/4 G 3/4 Racordul de gaz Ø mm G 3/4 G 3/4 G 3/4 Racord de aer/gaze arse Ø mm 60/100 sau 80/125 (cu adaptor)

Tab. 12.1 Date tehnice (continuare vezi pagina următoare)

kW 9,4 - 27,0 9,4 - 27,0 10,8 - 32,4 kW 9,0 - 25,8 9,0 - 25,8 10,3 - 30,9 kW 8,7 - 25,0 8,7 - 25,0 10,0 - 30,0

kW 8,9 - 25,5

(28,6)

8,9 - 25,5 (28,6)

10,2 - 30,6

(34,7) % 109 109 109 % 107 107 107

% 9,0 9,0 9,0

5,0 5,0 5,0 mg/kWh < 60 < 60 < 60 l/h 2,6 2,6 3,1

kPa 300 300 300

kPa 80 80 80

W 90 90 105

40 - 60 (valoare maximă între 50 °C şi 70 °C reglabilă)

l/10 min 220 300 240

2,6 4,8 3,1

m3/h 3,0 3,0 3,7

1) Referitor la valoarea de încălzire H

2) Determinat conform DIN 4702 partea 8

3) Valoarea calculată pentru pozarea coşarului conform DIN 4705

4) Referitor la 15

5) Cu piesa de racordare a aparatului

°C şi 1013 hPa

57Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_00

Page 58

12 Date tehnice

Date tehnice. Unitate VSC INT

246/2-C 170

VSC INT 246/2-C 210

VSC INT 306/2-C 200

Dimensiunile aparatului: Înălţimea mm 1350 1672 1350 Lăţimea mm 600 600 600

Grosimea mm 570 570 570 Masa (gol) kg 105 140 105 Greutate (gata de funcţionare) kg 205 290 205

Categorie - II

2H3P

Gradul de protecţie - IPX4D

Tab. 12.1 Date tehnice (continuare)

1) Referitor la valoarea de încălzire H

2) Determinat conform DIN 4702 partea 8

3) Valoarea calculată pentru pozarea coşarului conform DIN 4705

4) Referitor la 15 °C şi 1013 hPa

5) Cu piesă de racordare a aparatului

Instrucţiuni de instalare şi de întreţinere ecoCOMPACT/2 0020054319_0058

Page 59

Page 60

0020054319_00 RO 072007
