Page 1

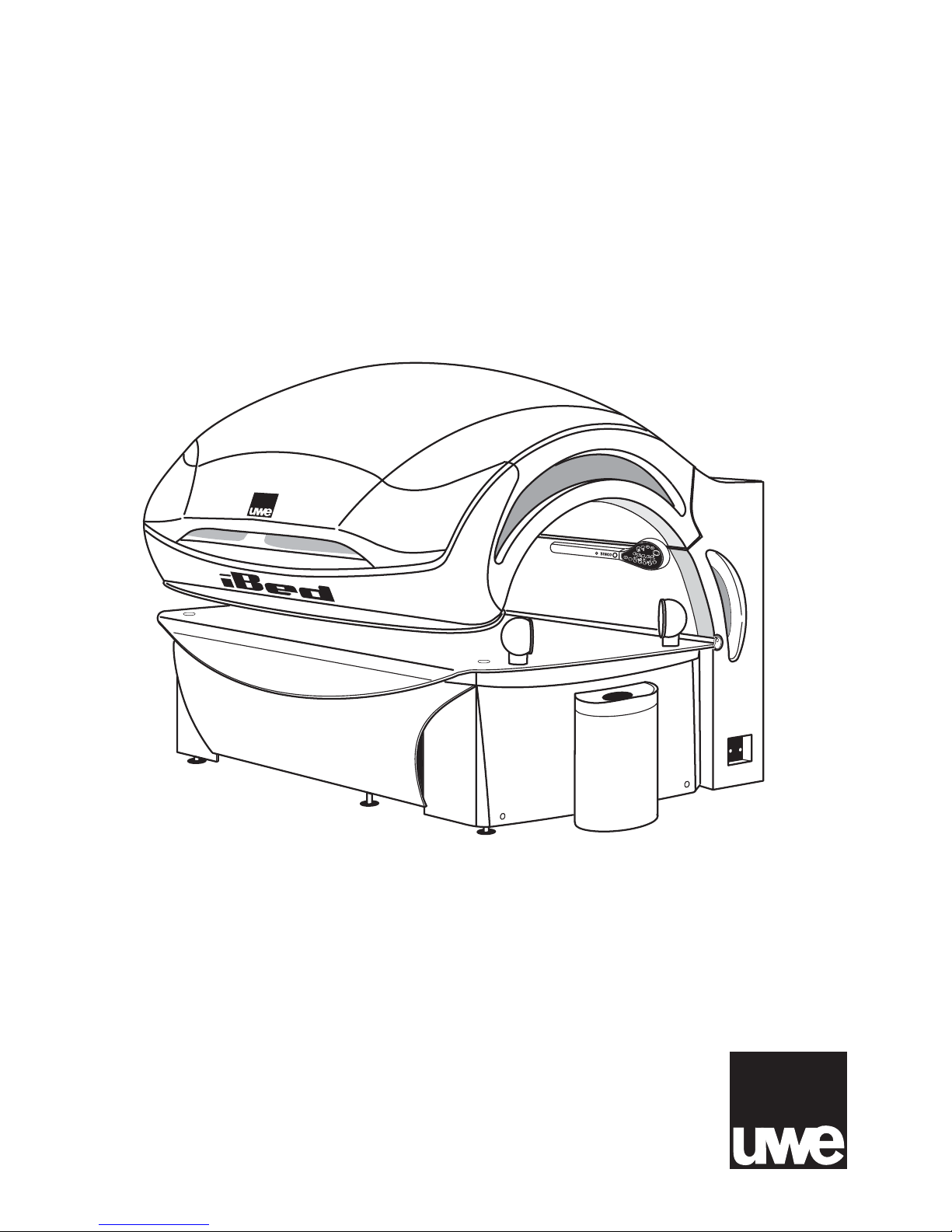

iBED
Bedienungsanleitung
Operating Instructions
P
O
8
8
Page 2
2
Vorwort
Das iBED ist nach dem neuesten Stand der
Technik gebaut und betriebssicher. Es können
jedoch von dem iBED Gefahren ausgehen, wenn
er nicht von geschulten oder eingewiesenen
Personen oder zu nicht bestimmungsgemässem
Gebrauch eingesetzt wird. Deshalb müssen von
jeder Person, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Reparatur des
Gerätes beauftragt ist, die Bedienungsanleitung
und besonders die Sicherheitshinweise gelesen
und verstanden werden. Lassen Sie sich bzw. Ihr
Personal unbedingt vor dem ersten Einsatz des
Gerätes vom Fachberater unterweisen.
Sollten wider Erwarten an Ihrem Gerät technische
Defekte auftreten, wenden Sie sich bitte an die
Kundendienststelle oder Ihren Händler.
INHALTSVERZEICHNIS ............ SEITE
1 SICHERHEITSHINWEISE ..............3-5
1.1 Vor der Inbetriebnahme .......................3
1.2 Erstinbetriebnahme des .......................3
Gerätes
1.3 Gefahrenquellen ................................... 4
1.4 Bestimmungsgemässe Verwendung ....5
1.5 Produkthaftung .................................... 5
1.6 Verhalten im Notfall ..............................5
1.7 Erklärung der Gefahrensymbole .......... 5
1.8 Aufenthaltsort des Gerätebenutzers ..... 5
ANGABEN FÜR DEN BENUTZER
2 BEDIENUNG .......................... 6-10
2.1 Ausstattung - Neues und Bewährtes 6-7
2.2 Vorbereitung.........................................7
2.3 Starten ..................................................7
2.3.1 Starten im Münzbetrieb ........................7
2.3.2 Starten im Privatbetrieb .......................8
2.3.3 Körperlüfter .......................................... 8
2.3.4 Kopflüfter..............................................8
2.3.5 Besonnung Körper ............................... 9
2.3.6 Besonnung Gesicht ..............................9
2.3.7 Audio ................................................. 10
2.3.8 BINGO ................................................ 10
2.3.9 AROMA (Option)................................ 10
2.3.10 BREEZE .............................................. 10
2.3.11 Störungsanzeigen .............................. 11
2.4. Reinigen der Liegenscheibe .............. 11
ANGABEN FÜR DEN BETREIBER
3 INBETRIEBNAHME ................ 12-16
3.1 Wichtige Information! ....................... 12
Unbedingt lesen!
3.2 Vor der Inbetriebnahme .................... 12
3.3 Erstinbetriebnahme des Gerätes ....... 12
3.3.1 Festlegen ...................................... 12-13
Münz-/ Privatbetrieb
3.4. BREEZE-Behälter anschliessen ........ 14
3.4.1 BREEZE-Leitungen entlüften ............. 15
3.4.2 AROMA-Flaschen anschliessen.... 15-16
3.5 Audio system ..................................... 16
3.6 Störmeldungen .................................. 16
4 REINIGEN-WICHTIGE INFOR- .... 16-18
MATION FÜR DEN BETREIBER
Forward
The iBED is built with state-of-the-art technology
and is safe to operate. However, there is a risk of
danger if the unit is operated by people who have
not been properly instructed or trained in its use
or in a way other than that for which was intended.
Therefore all persons concerned with the
assembly, installation, operation, maintenance
and repair of the unit must first read and understand the operating instructions and especially
the safety instructions.
Ensure that you and your staff are instructed by
a specialist before the unit is used for the first
time.
In the unlikely event of a technical fault please
contact our Customer Service or your dealer.
TABLE OF CONTENTS ..............PAGE
1 NOTES ON SAFETY ....................3-5
1.1 Before initial operation ......................... 3
1.2 Using the unit for.................................. 3
the first time
1.3 Safety warning...................................... 4
1.4 Proper use ............................................ 5
1.5 Product liability..................................... 5
1.6 What to do in an emergency ................ 5
1.7 Explanation of danger symbols ............ 5
1.8 Position of the user .............................. 5
INFORMATION FOR THE USER
2 OPERATION........................... 6-10
2.1 Equipment - New and proven ........... 6-7
2.2 Preparation ........................................... 7
2.3 Starting ................................................. 7
2.3.1 Starting by inserting a coin .................. 7
2.3.2 Starting in private operation................. 8
2.3.3 Body fan ............................................... 8
2.3.4 Head end fan......................................... 8
2.3.5 Body tanning ........................................ 9
2.3.6 Facial tanning ....................................... 9
2.3.7 Audio .................................................. 10
2.3.8 BINGO ................................................. 10
2.3.9 AROMA button (Optional) .................. 10
2.3.10 BREEZE ............................................... 10
2.3.11 Fault indicators ................................... 11
2.4. Cleaning the bed panel ....................... 11
INFORMATION FOR THE OPERATOR
3 COMMISSIONING...................12-16
3.1 Important information!....................... 12
To be read by everyone!
3.2 Before initial operation ....................... 12
3.3 Using the unit for the first time .......... 12
3.3.1 Specifying coin-operated/private . 12-13
operation
3.4. Connecting the BREEZE tank.............. 14
3.4.1 Bleeding the BREEZE lines ................. 15
3.4.2 Connecting AROMA bottles .......... 15-16
3.5 Audiosystem....................................... 16
3.6 Error messages .................................. 16
4 CLEANING – IMPORTANT ..........16-18
INFORMATION FOR THE OPERATOR
Page 3
3
INHALTSVERZEICHNIS ............ SEITE
5 KNOW HOW FÜR .................. 19-21
DEN BETREIBER
5.1 Service-Modul (Betriebsstunden, ..... 19
Fehlermeldung)
5.1.1 Service-Modul ................................... 19
5.1.2 Bedienung des Service-Moduls ........ 19
5.1.3 Programme des Service-Moduls . 20-21

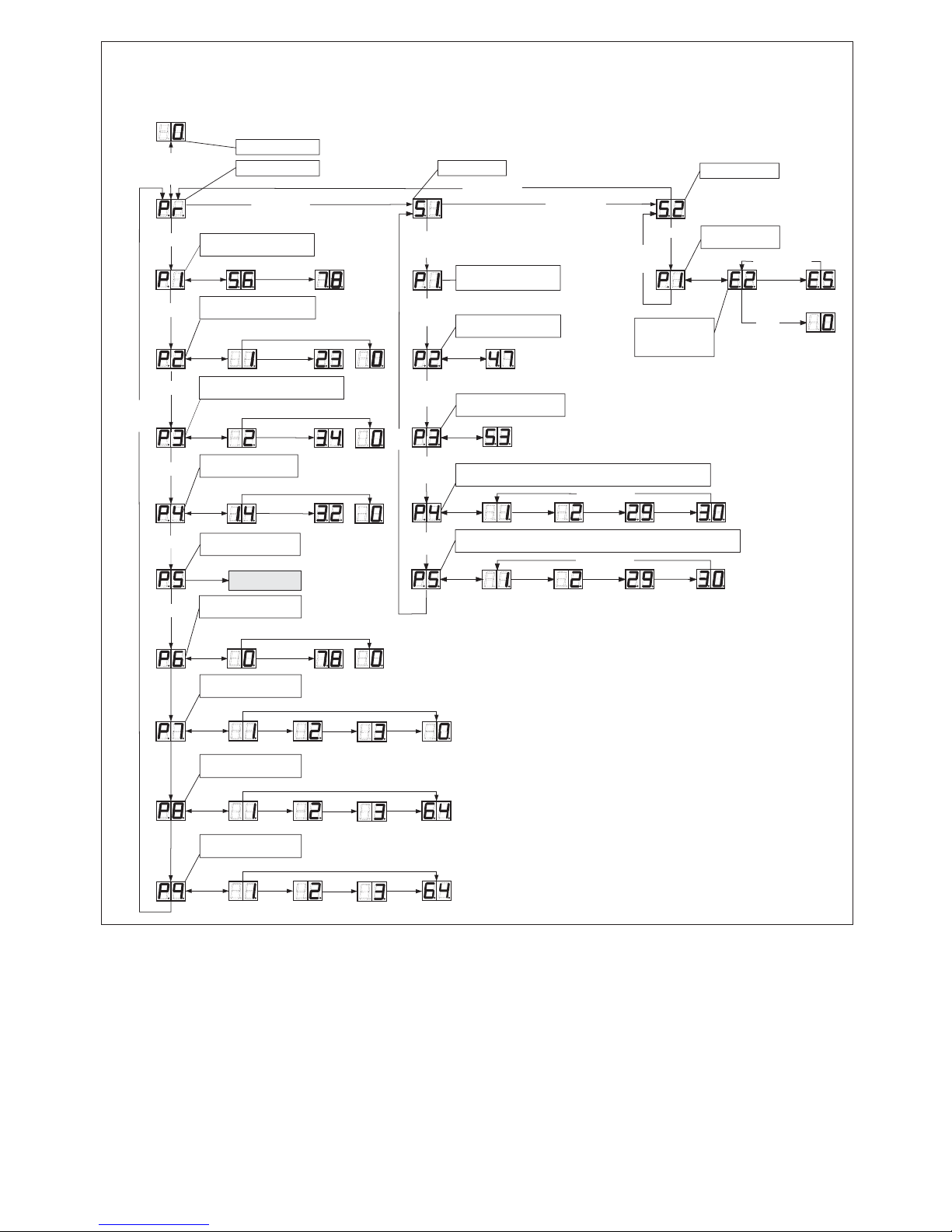

Das Service-Modul auf einen Blick ... 22
5.2 Voreingestellte Wartungsintervalle ... 21
5.2.1 Übersicht über mögliche ................... 21
Einstellungen
6 WARTUNG UND ..................... 24-38
INSTANDHALTUNG
6.1 Auswechseln der Acrylglasscheibe ..... 24
6.1.1 Acrylglasscheiben Liege ..................... 25
6.1.2 Klimascheibe auswechseln (optional) 25
6.1.3 Acrylglasscheibe Seitenbräuner ......... 26
6.1.4 Acrylglasscheibe Fluter ....................... 26
6.2 Wartung der .................................. 26-27
Hochdruckstrahler
6.2.1 Wechsel des Hochdruck- .............. 27-28
strahler
6.3 Wechsel des Power Spots und ........... 29
der Besonnungslampe im Fluter
6.3.1 Wechsel der Besonnungslampe .... 29-30
und des Power Spots im Seitenbräuner
6.3.2 Effekt Licht Fluter ................................ 30
6.3.3 uwe Logo ............................................ 31
6.3.4 Beleuchtungslampe Liege ................... 31
6.3.5 FLOORLIGHT Lampe wechsel ............. 32
6.4 Auswechseln der Filtermatten ............. 32
6.4.1 Filtermatten im Fußgehäuse.......... 32-33
6.4.2 Filtermatten im Fluter .......................... 33
6.5 Wartung BREEZE System ................... 33
6.5.1 BREEZE-Leitungen entlüften ............... 33
6.5.2 Störung des BREEZE Systems ............ 33
6.6 BREEZE Behälter auswechseln ........... 34
6.6.1 Filterwechsel BREEZE ......................... 35
6.6.2 Wichtige information zu BREEZE ........35
6.6.3 BREEZE System entlüften ................... 35
6.6.4 Sprühvorgänge BREEZE ..................... 36
auf Null setzen, BREEZE entlüften
6.6.5 BEEZE-Düse wechseln .................. 36-37
6.7 Wartung AROMA-System ................... 37
6.7.1 Störung des AROMA-Systems ............ 37
6.7.2 Wechsel der AROMA Flaschen ..... 37-38
(Optional)
6.7.3 Betriebsstundenzähler AROMA ........... 38
auf Null setzen
7. TIPPS ZUR BESEITIGUNG..........38-39
KLEINERER MÄNGEL
8. ENTSORGUNG ........................... 40
9. TECHNISCHE DATEN................40-41
9.1 Technische Daten, Abmessung,.... 40-41
UV-Typ und Zeittafel
9.2 Abdeckung der Lampen ...................... 41
(Filterscheiben)
10. Hinweise für Besonnungszeiten .......... 42
iBed HD
1 SICHERHEITSHINWEISE
1.1 Vor der Inbetriebnahme
Die Sicherheitshinweise und die Bedienungsanleitung müssen vor der Aufstellung und Inbetriebnahme aufmerksam gelesen und beachtet
werden. Halten Sie unbedingt die Anforderung
der Firma uwe bzw. der Normgeber ein.
1.2 Erstinbetriebnahme des Gerätes
Vor jeder Inbetriebnahme sind die örtlichen
Sicherheitsbestimmungen, sowie die Sicherheitshinweise einzuhalten.
TABLE OF CONTENTS .............. PAGE
5 IMPORTANT INFORMATION ...... 19-21
FOR THE OPERATOR
5.1 Service module ................................... 19
(Operating hours, error messages)
5.1.1 Service module ................................... 19
5.1.2 Use of the service module .................. 19
5.1.3 Programs of the service module .. 20-21
The service at a glance .......................23
5.2 Preset service intervals ...................... 21
5.2.1 Overview of Possible Settings ............ 21
6 SERVICE AND........................24-38
MAINTENANCE
6.1 Replacing acrylic panels ..................... 24
6.1.1 Bed acrylic panels ............................... 25
6.1.2 Replacing the separations sheet ......... 25
6.1.3 Acrylic Panel Side Tanner .................... 26
6.1.4 Canopy acrylic panel ........................... 26
6.2 Servicing the high pressure .......... 26-27
lamps (HD XTT model only)
6.2.1 Changing the high-pressure ......... 27-28
lamp
6.3 Exchanging the Power Spot ................29
and the sunlamp in the canopy
6.3.1 Exchanging the Sunlamp and ....... 29-30
the Power Spot in the Side Tanner
6.3.2 Canopy Effect Light ............................. 30
6.3.3 uwe logo .............................................. 31
6.3.4 Bed illumination lamp ......................... 31
6.3.5 FLOORLIGHT ......................................32
6.4 Changing the filter mats ...................... 32
6.4.1 Filter mats in the base unit ........... 32-33
6.4.2 Filter mats in the canopy ..................... 33
6.5 Servicing the BREEZE system............. 33
6.5.1 Bleeding the BREEZE lines ..................33
6.5.2 BREEZE-system faults ........................ 33
6.6 Replacing the BREEZE tank ................ 34
6.6.1 Change of the BREEZE filter ................ 35
6.6.2 Important Information to BREEZE ...... 35
6.6.3 Ventilation of BREEZE system ............ 35
6.6.4 Set the BREEZE spray cycles .............. 36
to zero, bleed BREEZ
6.6.5 Change of BREEZE nozzle ............. 36-37
6.7 Servicing the AROMA system ............. 37
6.7.1 AROMA-system faults ......................... 37
6.7.2 Changing AROMA bottles ............. 37-38
(Optional)
6.7.3 Reset AROMA...................................... 38
operating hours counter to 0
7. TIPS FOR .............................38-39
TROUBLESHOOTING
8. WASTE DISPOSAL ..................... 40
9. TECHNICAL SPECIFICATIONS ..... 40-41
9.1 Technical Specifications, ............... 40-41
Dimensions and UV-Type
9.2 Cover of lamps .................................... 41
(filter discs)
10. For every skin type a tip how .............. 43
to get a nice tan with iBed HD
1 NOTES ON SAFETY
1.1 Before initial operation
The safety warnings and operating instructions
must be read carefully and observed before
installation and initial operation. The requirements
of uwe and the other manufacturers and standards organisations must be strictly adhered to.
1.2 Using the unit for the first time
Before each initial operation all local safety
regulations and safety requirements must be
observed.
Page 4
4
1.3 Gefahrenquellen
Warnung!
Ultraviolettstrahlung der Sonne oder UV-Geräten
können Augen- oder Hautschäden, wie Hautalterung und möglicherweise Hautkrebs hervorrufen. Diese biologischen Wirkungen sind von der
Art und Menge der Besonnung und von der Hautempfindlichkeit der einzelnen Person abhängig.
Die Haut kann nach überhöhter Besonnung Sonnenbrand zeigen. Übermässig häufig wiederholte
Ultraviolettbestrahlung mit Sonnenlicht oder UVGeräten kann zu frühzeitiger Alterung der Haut
und auch zu einem erhöhten Risiko von Hauttumoren führen. Das ungeschützte Auge kann sich
auf der Oberfläche entzünden und in bestimmten
Fällen kann übermässige Besonnung die Netzhaut
beschädigen. Nach ungeschützten Besonnungen
kann sich Grauer Star bilden. In Fällen besonderer
UV-Empfindlichkeit des Einzelnen oder dann,
wenn gleichzeitig bestimmte Medikamente oder
Kosmetika verwendet werden, ist besondere Vorsicht geboten.
Warnung!
Deshalb unbedingt folgende Sicherheitshinweise beachten:
Grosse Helligkeit, deshalb nicht in den
Strahler blicken.
Beim Sonnenbaden die Augen schliessen und
stets die mitgelieferte Schutzbrille tragen.
Kosmetika rechtzeitig vor der Besonnung
entfernen.
Keinerlei Sonnenschutzmittel verwenden.
Schmuck vor jeder Besonnung abnehmen.
Nicht mehr als eine Besonnung je Körperteil
alle zwei Tage nehmen, nicht zusätzlich am gleichen Tag Sonnenbaden in der Natursonne.
Das Gerät darf nicht von Personen benutzt werden, die, wenn sie der Sonne ausgesetzt sind,
einen Sonnenbrand bekommen ohne zu bräunen.
Das Gerät darf nicht von Personen benutzt werden, die unter Sonnenbrand leiden.
Das Gerät darf nicht von Kindern benutzt werden.
Das Gerät darf nicht von Personen benutzt werden, die unter Hautkrebs leiden oder litten bzw.
dafür prädisponiert sind.
Empfehlungen bezüglich Besonnungszeiten und
Besonnungsintervallen liegen jedem Gerät als
Zeittafel bei.
Die empfohlenen Besonnungszeiten gelten nur
für die vom Hersteller vorgeschriebenen Lampenbestückungen.
Bei ärztlicher Behandlung oder Einnahme von
Medikamenten auf jeden Fall Ihren Arzt zu Rate
ziehen. Bestimmte Medikamente oder Kosmetika können die Empfindlichkeit erhöhen.
Benutzung nur nach Befragung eines Arztes.
Bei hartnäckigen Schwellungen, wunden Stel-
len oder pigmentierten Leberflecken auf der
Haut, die sich verändern, unverzüglich Ihren
Arzt aufsuchen.
Das Gerät darf nicht verwendet werden, wenn
die Schaltuhr fehlerhaft oder eine Filterscheibe zerbrochen ist.
Lassen Sie mindestens 48 Stunden zwischen
Ihren ersten beiden Besonnungen auf dem
iBED verstreichen.
1.3 Safety warning
Warning!
Exposure to ultraviolet light from either the sun
or a solarium can cause damage to the eyes and
skin such as premature ageing of the skin or even
skin cancer. These biological effects depend on
the type and amount of exposure to ultraviolet
light and on the skin sensitivity of the individual.
The skin may burn after overexposure to
ultraviolet light. Excessive exposure to ultraviolet
light from either the sun or UV sunlamps can lead
to premature ageing of the skin and an increased
risk of skin cancer. If the naked eye is exposed to
UV light, the surface of the eye may become
inflamed. In some cases excessive exposure can
damage the retina. Cataracts may result from
unprotected exposure. Particular care with
solarium exposure is required where an individual
is specially sensitive to UV light or where certain
medicines or cosmetics are being used at the
same time.
Warning!
Therefore the following safety instructions
must be strictly adhered to:
The lamps are extremely bright, never look
directly at the lamps.
Close your eyes while tanning and always
wear the protective goggles provided.
Remove all cosmetics before tanning.
Do not use any type of sun protection.
Remove all jewellery before tanning.
No part of the body should be exposed to ultra-
violet light more than once during a period of
48 hours. Never sun bathe in natural sunlight
on the same day.
The equipment should not be used by persons
who burn easily without tanning when
exposed to the sun.
Do not use the equipment if you already have
sunburn.
The equipment must not be used by children.
The equipment must not be used by persons
who have suffered from skin cancer in the past
or anyone at high risk of skin cancer.
For recommended exposure times and frequencies, please see the recommended exposure
chart supplied with each unit.
Recommended tanning times are only valid in
conjunction with the lamps specified by the
manufacturer.
Consult your doctor if you are currently under
treatment or taking medication. Some medications and cosmetics may increase sensitivity
to UV exposure.
Consult your doctor before using the equipment.
Contact your doctor immediately if you have
persistent swellings, sores or pigmented moles on your skin that have changed.
The unit must not be used if the timer is faulty
or when a filter disc is broken.
Make sure there are at least 48 hours between
your first and second tanning sessions on the
iBED.
Warning
Warnung
Page 5
5
1.4 Bestimmungsgemässe Verwendung
Alle Geräte sind ausschliesslich bestimmt zur Besonnung von Personen im Innenbereich von Gebäuden im kommerziellen Bereich. Das Gerät nur
in nicht explosionsgefährdeten Bereichen und in
Trockenräumen betreiben. Die Räume müssen
über eine gute Be- und Entlüftung verfügen. Wird
das Gerät in einem Sonnenstudio betrieben, ist
sowohl am Gerät als auch im Raum auf äusserste
Hygiene zu achten. Jeder darüber hinaus gehende
Gebrauch gilt als nicht bestimmungsgemäss. Für
hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der
Benutzer. Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs-,
und Instandhaltungsbedingungen. Wartungsund Reparaturarbeit und dergleichen dürfen nur
vom Kundendienst der Firma uwe oder von ihr
ermächtigten Personen durchgeführt werden. Die
Geräte dürfen nur von Personen genutzt werden,
die hiermit vertraut und über die Gefahren unterrichtet sind. Die einschlägigen UnfallverhütungsVorschriften, sowie die sonstigen allgemein anerkannten sicherheitstechnischen, arbeitsmedizinischen Regeln sind einzuhalten. Eigenmächtige
Veränderungen an den Geräten schliessen eine
Haftung des Herstellers für daraus resultierende
Schäden aus. Dies gilt insbesondere für Schäden,
die auf nicht von uwe freigegebene Lampen- bzw.
Filterscheibenbestückungen zurückzuführen sind.
1.5 Produkthaftung
Der Benutzer wird ausdrücklich darauf hingewiesen, dass das Gerät ausschliesslich bestimmungsgemäss eingesetzt werden darf. Für den
Fall, dass das Gerät nicht bestimmungsgemäss
eingesetzt wird, geschieht dies in der alleinigen
Verantwortung des Anwenders. Jegliche Haftung
des Herstellers entfällt somit.
1.6 Verhalten im Notfall
Netzstecker ziehen, bzw. Geräte
durch Hauptschalter oder Sicherungen spannungsfrei schalten und
gegen unbefugtes Wiedereinschalten sichern.

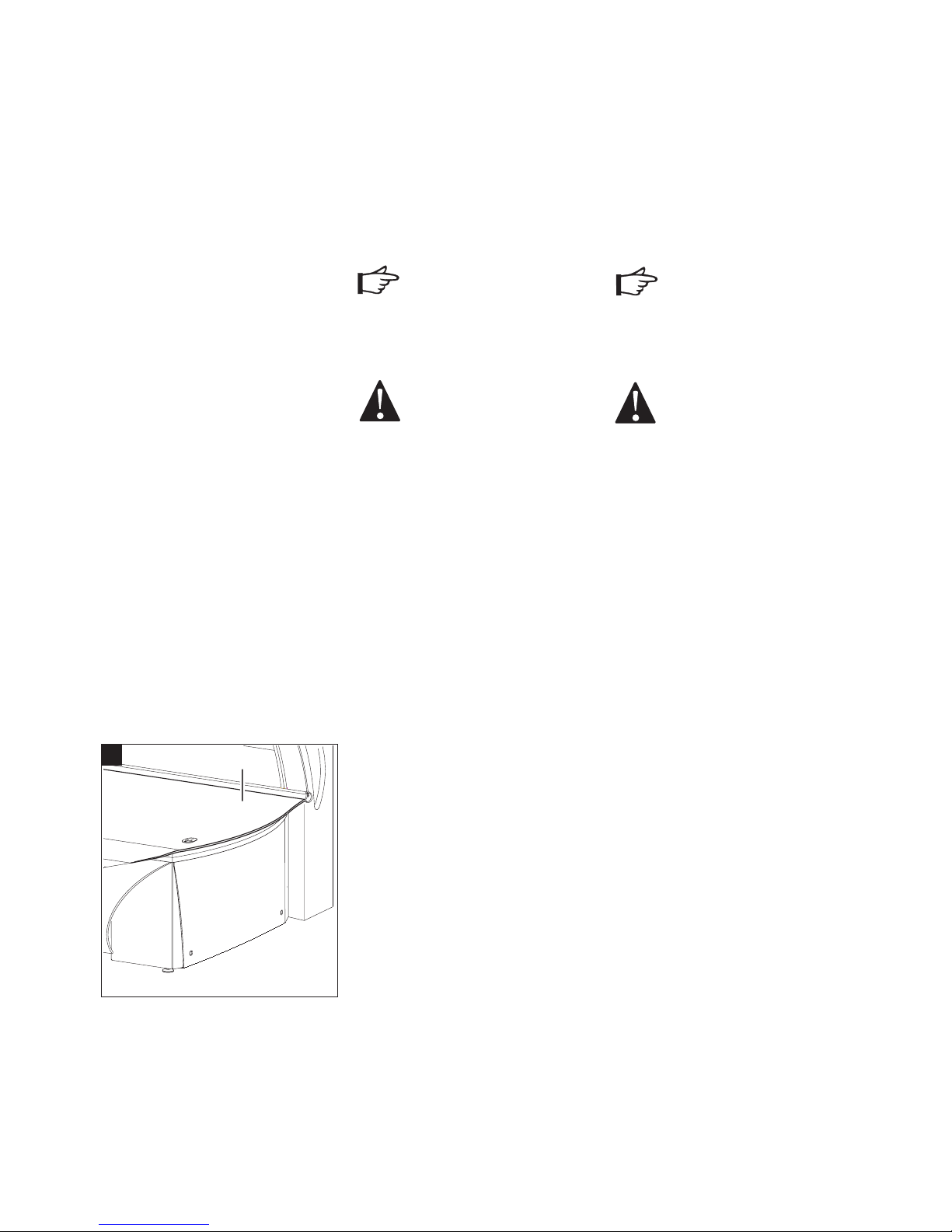

1.7 Erklärung der Gefahrensymbole
In dieser Bedienungsanleitung haben wir alle
Stellen, die Ihre Sicherheit, Hinweise und Tipps
betreffen, mit folgenden Zeichen versehen.
Geben Sie alle Sicherheitsanweisungen auch
an andere Benutzer weiter.
Dieses Symbol bedeutet eine möglicherweise drohende Gefahr für
das Leben und die Gesundheit von
Personen.
Das Nichtbeachten dieser Hinweise hat schwere
gesundheitsschädliche Auswirkungen zur Folge, bis hin zu lebensgefährlichen Verletzungen.
Dieses Symbol gibt wichtige
Hinweise für den sachgerechten
Umgang mit der Maschine.
Das Nichtbeachten dieser Hinweise kann zu
Störungen an dem Gerät oder in der Umgebung
führen.
Unter diesem Symbol erhalten Sie
Anwendungs-Tipps und besonders
nützliche Informationen.
Sie helfen Ihnen, alle Funktionen an Ihrem Gerät optimal zu nutzen.
1.8 Aufenthaltsort des Gerätebenutzers.
Vor dem Gerät und auf der Liege des Gerätes.
1.4 Proper Use
All units are intended exclusively for indoor
tanning of people and for commercial use.
The unit must only be used in dry surroundings
where there is no danger of explosion.
The area must be well ventilated. If operated in a
tanning salon, the surroundings and solarium
equipment itself must be kept hygienic and always
clean.
Using the equipment for any other than the
intended purpose will be regarded as misuse. In
this case, the manufacturer will accept no liability
for any damage which may arise.
All liabilities will be the responsibility of the user.
Proper use also includes observance of the
operating, servicing, and maintenance conditions
specified by the manufacturer.
Servicing and repair work and the like may only
be carried out by uwe Customer Service or
persons appointed by them.
The units may only be operated by those who
are familiar with them and who have been
instructed about possible dangers.
Appropriate accident prevention measures and
other generally accepted rules regarding safety
and industrial medicine must be observed.
Unauthorized changes to the units exclude the
liability of the manufacturer for any resulting
injury. This applies in particular to any injury
which may result from the use of lamps and/or
filter discs not authorized by uwe.
1.5 Product liability
The attention of the user is drawn explicitly to
the fact that the unit may only be used for the
intended purpose. If the unit is used other than
for the intended purpose, all responsibility falls
to the user. All liability of the manufacturer is no
longer applicable.
1.6 What to do in an emergency
Remove the mains plug or switch
off the power using the main switch
or fuses, and ensure that the unit
cannot be switched on again by
mistake.
1.7 Explanation of danger symbols
All sections of these operating instructions
which relate to your safety are marked with this
symbol.
Please also pass on all information regarding
safety to other users.
This symbol signifies an imminent
risk to the life and health of
personnel.
The consequences of non-compliance with
these notices can have a serious harmful effect
on health, and may extend to fatal injury.
This symbol provides important
information for the proper handling
of the units.
Non-compliance with this information can
cause faults on the machine or in the vicinity of
it.
Against this symbol you will find
usage tips and other particularly
useful information.
They will help you to optimally utilize all the
functions on your units.
1.8 Position of the user
In front of the unit and on the bed.
Warnung
Warnung
Warning
Warning
Wichtig!
Important!
Function
Funktion
Page 6
6
ANGABEN FÜR DAS
STUDIOPERSONAL
2 BEDIENUNG
2.1 Ausstattungen - Neues und Bewährtes
Wichtige Informationen!
Unbedingt lesen!
Nicht alle Gerätetypen verfügen über die hier
aufgeführten Ausstattungsmodule und somit
über alle Bedienmöglichkeiten.
1. Entnehmen Sie die Ausstattung Ihres
Gerätes dem Katalog.
2. Beachten sie die für Ihr Gerät geltenden
Hinweise.
3. Geben Sie alle Informationen an den
Benutzer weiter.

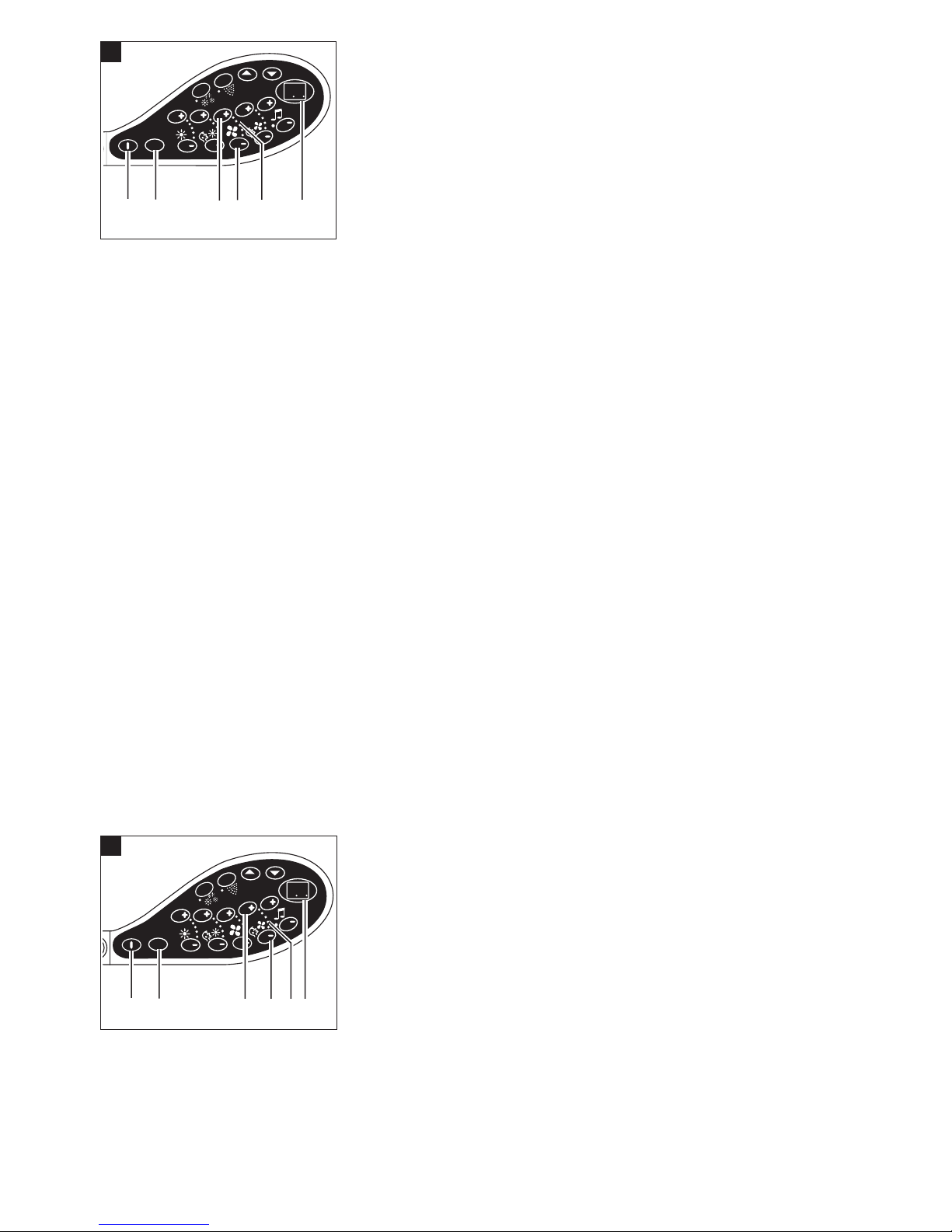

INTERAKTIVE BEDIENUNG
Sie können die Intensitäten der Besonnung und
der Kühlung für den Körperbereich und den Gesichtsbereich getrennt regulieren.
BINGO
Der Gesichtsbereich bräunt nach Ablauf Ihrer
regulären Besonnungszeit noch eine bestimmte
Zeit weiter.
LUFTDUSCHE
Es befinden sich im Fluter und im Seitenbräuner
Luftöffnungen, die Kühlluft direkt über Gesicht
und Körper führen.
LÜFTER
Die Lüfter laufen nach Abschalten des Gerätes
noch ca. 2 Minuten (Werkseinstellung) weiter, um
das Gerät abzukühlen.
BREAKSAFE (Gerät Typ 300 und 311)
Die Filterscheiben über den Hochdruckstrahlern
sind mit BREAKSAFE (einer Sicherheitsvorrichtung) gesichert. Bricht eine dieser Filterscheiben,
wird der Stromkreislauf unterbrochen und das
Gerät kann erst wieder in Betrieb genommen werden, wenn die Filterscheibe ausgetauscht worden
ist.
POWERSPOT
Es befinden sich im Fluter und im Seitenbräuner
je ein POWERSPOT für eine gezielte Bräunung.
BREEZE
Es befinden sich im Fluter zwei Düsen, aus denen
auf Wunsch ein feiner Sprühnebel aus destilliertem, keimfreiem Wasser in den Bräunungsinnenraum gesprüht werden kann.
AROMA (Option)
Im Fußgehäuse des Gerätes befindet sich ein
Duftmodul. Bei Besonnungsstart wird automatisch ein Duftprogramm mit der Körperkühlung
in den Bräunungsinnenraum geführt.

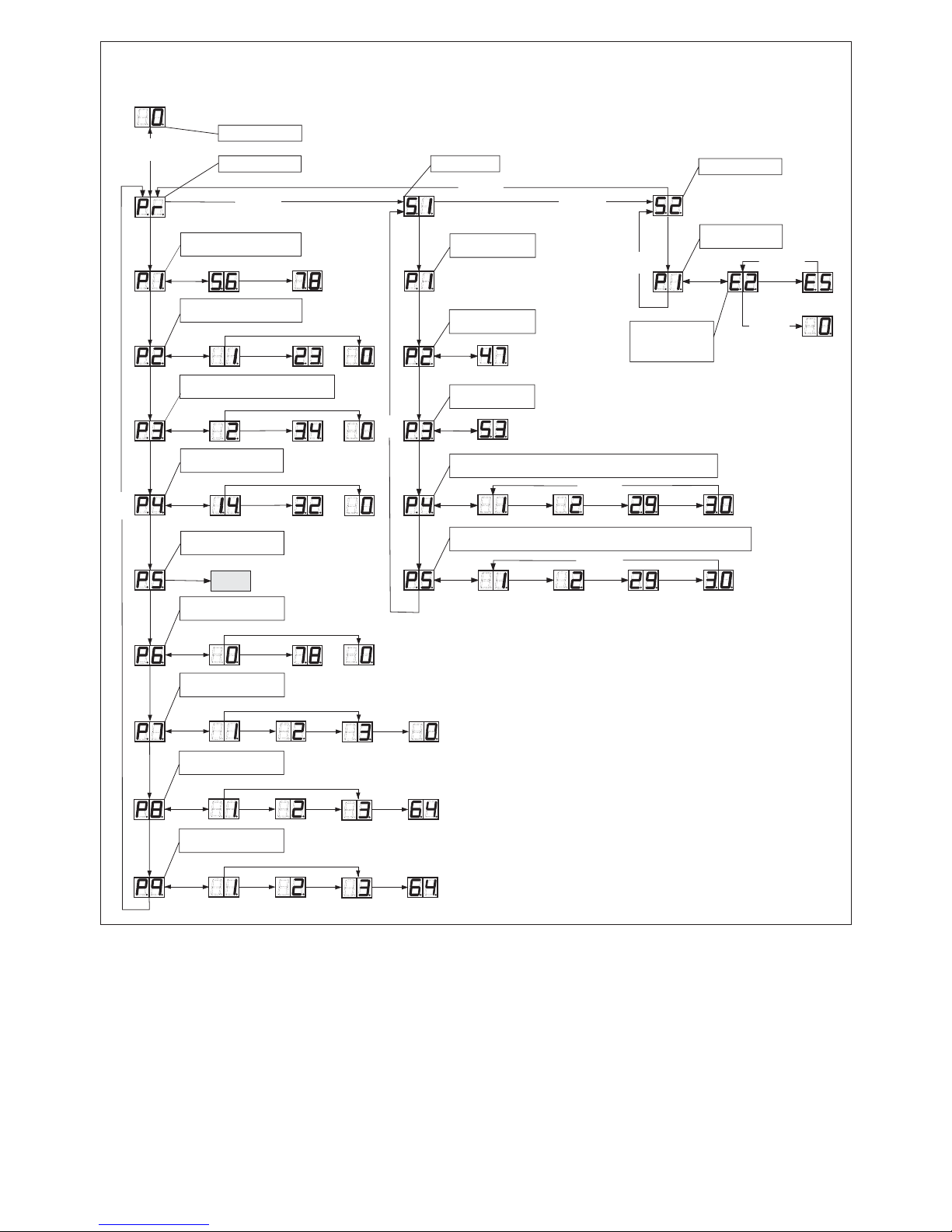

SERVICE MODUL
Im Service-Modul können Sie die Betriebsstunden getrennt nach Gesamtbetriebsstunden Solarium und Betriebsstunden Hochdruckstrahler und
POWERSPOT abrufen. Im Service-Modul werden
Temperaturen überwacht und Fehlermeldungen
angezeigt.
Das Service-Modul erleichtert die Wartung und
Überprüfung der Verschleissteile auf Alterung
(Kap. 5).
Warnung
INFORMATION FOR THE TANNING
SALON PERSONNEL
2 OPERATION
2.1 Equipment - New and proven
Important Information! To be read
by everyone!
Not every model is equipped with all of the
modules described here and therefore all
options.
1. Check the brochure for the features of your
unit.
2. Please observe the instructions which
apply to your unit.
3. Please pass on all information to the user.
INTERACTIVE OPERATION
You can regulate the tanning intensity and cooling
for your body and face separately.
BINGO
Facial tanning continues for a certain time after
your regular tanning time is over.
AIR JET
An air vent is provided in the canopy which allows
cool air to be directed over the upper part of the
body.
FAN
The fans continue to run for about 2 minutes
(factory setting) after switching off the unit in
order to cool it down.
BREAKSAFE (unit typ 300 und 311)
The filter discs above the highpressure lamps are
protected by a BREAKSAFE device. If one of these
filter discs breaks, the power is cut off and the
unit can only be restarted after the filter disc has
been replaced.
POWERSPOT
There is one POWERSPOT each in the canopy
and in the side tanner for a focused tanning.
BREEZE
There are two nozzles in the canopy from which
a fine atomised spray of distilled, sterilised water
can be sprayed into the tanning area on demand.
AROMA (Optional)
There is an aroma module in the base of the unit.
When tanning starts, a fragrance is sprayed into
the tanning area together with the cooling air for
the body.
SERVICE MODULE
The service module allows you to monitor the
operating hours according to the total operating
hours of the solarium, the operating time of the
High pressure lamps and POWER SPOT.
The service module also monitors the temperatures and displays error messages. The service
module facilitates maintenance and inspection of
parts for wear (see Ch. 5).
Warning
Page 7
7
AUDIOSYSTEM (Option)
Das Gerät kann an ein externes Audiosystem
angeschlossen werden.
HANDYANSCLUSS (Option)
Das Gerät verfügt über einen Anschluss für Ihr
Handy,damit Sie Ihre eigene Musik hören können.
KOPFHÖRERBUCHSE (Option)
Sie können einen Kopfhörerstecker im Durchmesser 3,5 mm in die Buchse stecken, um die
zentral eingespielte Unterhaltung zu geniessen.
LAUTSPRECHER (Option)
Auf Wunsch können Sie Ihr Gerät mit 2 Lautsprechern ausstatten, so dass Sie während der
Besonnung die zentral eingespielte Unterhaltung
geniessen können.
2.2 Vorbereitung
1. Legen Sie sich auf die Liegenfläche.
2. Ziehen Sie den Fluter an der Griffleiste bis
zum Anschlag zu sich herunter.
3. Der Besonnungsabstand ist so exakt
definiert.
2.3 Starten
Beachten Sie die Zeittafel.
Die für Ihren Hauttyp empfohlene
Besonnungszeit nicht überschreiten. Sonnenbrand unbedingt
vermeiden.
Nie bei einem bestehenden
Sonnenbrand besonnen.
Bedingt durch Ihren Hauttyp
können Sie eine bestimmte
Endbräune erreichen. Diese kann
durch Gebrauch eines Solariums
nicht weiter vertieft, sondern nur
erhalten werden.
Beim Sonnenbaden die Augen
schliessen und stets die mitgelieferte Schutzbrille tragen.
An den Augenlinsen operierte
Personen müssen eine Schutzbrille
tragen.
Bedien- und Anzeigeelemente:
• [START] - Taste (1/1)
• [STOP] - Taste (1/2)
• Display (1/3)
2.3.1 Starten im Münzbetrieb
1. Werfen Sie Münzen bzw. Chips in den Münzzeitgeber ein.
Das Gerät schaltet abhängig von der verwendeten Zentralsteuerung bzw. vom
Münzzeitgeber nach Ablauf der Vorlaufzeit
automatisch ein.
2. Möchten Sie das Gerät vor Ablauf der Vorlaufzeit aktivieren, drücken Sie die STARTTaste (1/1) (Frühstart).
3. Möchten Sie das Gerät vor der eingestellten
Zeit abschalten, drücken Sie die STOP-Taste
(1/2).
Die Besonnungszeit läuft während dieser
Unterbrechung weiter, d. h. die blinkende
Display-Anzeige (1/3) zählt die Zeit weiter
hoch.
Warnung
AUDIO SYSTEM (Optinal)
The unit may be connected to an external sound
system.
CONNECTION TO CELL PHONE (option)
The bed has a connection for your cell phone
with which you can hear your own music.
HEADPHONES SOCKET (Optinal)
You can plug a 3.5 mm headphone jack into the
socket to enjoy music played on the central sound
system.
LOUDSPEAKER (Optional)
If you prefer, you can equip your solarium with
two speakers allowing you to enjoy the music
played on the central sound system while you
tan.
2.2 Preparation
1. Lay down on the bed surface.
2. Use the handles to pull the upper part of the
canopy down towards you to the limit stop.
3. This exactly defines the tanning distance.
2.3 Starting
Observe the tanning schedule.
Do not exceed the recommended
tanning times for your skin type.
Avoid sunburn.
Never exposure yourself to
ultraviolet light if you already have
a sunburn.
Your final tan (when your skin does
not darken any more) depends on
your skin type.
Your tan cannot be intensified by
using a solarium but only
maintained by it.
Close your eyes while tanning and
always wear the protective goggles
provided.
People who have undergone
surgery to their eye lenses must
wear protective goggles.

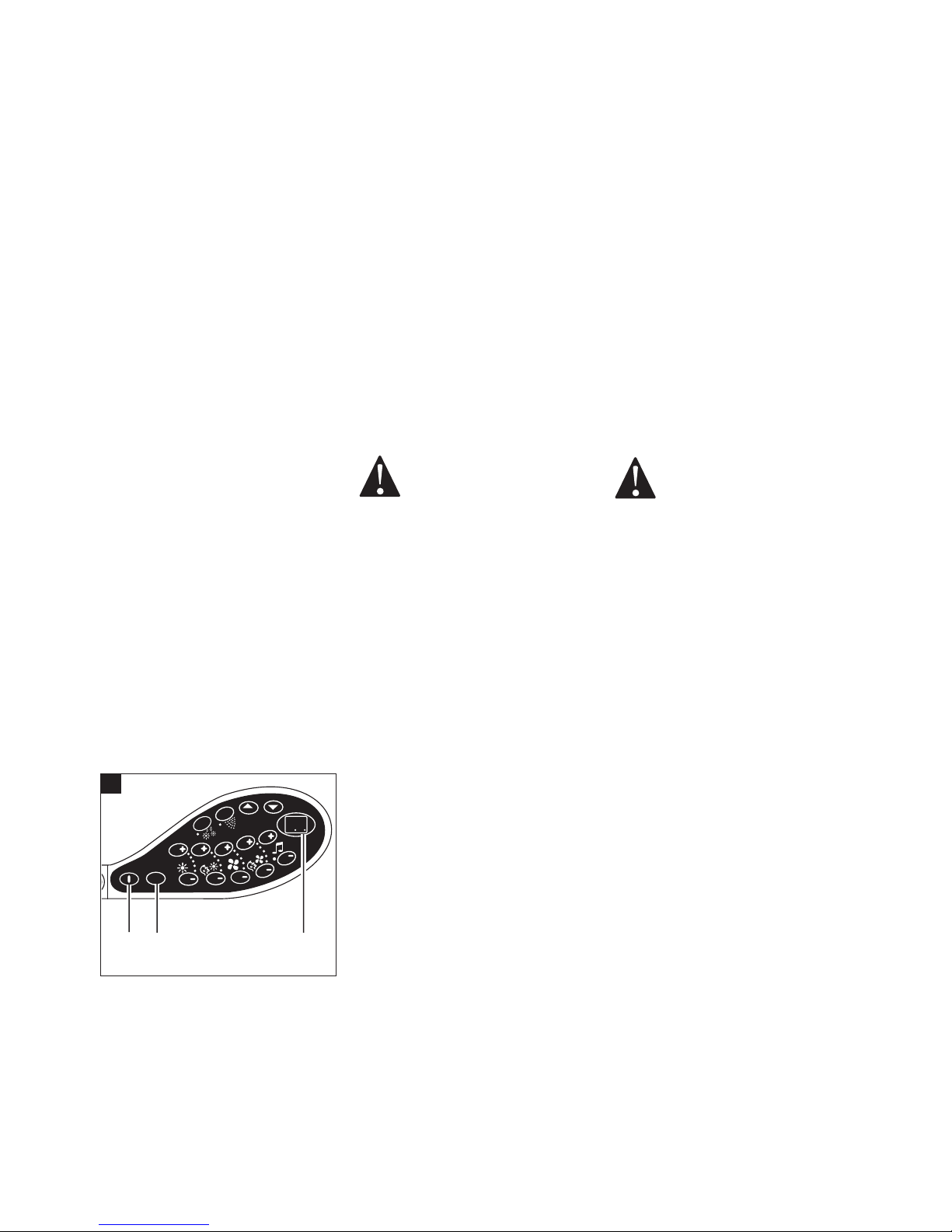

Operating and display elements:
• [START] button (1/1)
• [STOP] button (1/2)
• Display (1/3)
2.3.1 Starting by inserting a coin
1. Insert coins or chips into the coin meter.
The unit starts automatically after the
warming-up period, depending on whether
central control desk or coin timer is used.
2. If you want to start the unit before the end
of the warming-up period, press the STARTbutton (1/1) (Early start).
3. You can interrupt the tanning session by
pressing the STOP button (1/2).
The tanning time continues during this
interruption, i.e. the display (1/3)
continues to count.
Warning
1
P
O
1
88
2
3
Page 8
8
2.3.2 Starten im Privatbetrieb
1. Betätigen Sie die START-Taste (2/1) auf der
Bedien-Einheit.
2. Erhöhen Sie die Besonnungszeit in Minutensprüngen durch mehrmaliges Betätigen der
START-Taste (2/1).
3. Reduzieren Sie die Besonnungszeit in
Minutensprüngen durch mehrmaliges
Betätigen der STOP-Taste (2/2)
Die Einstellung der gewünschten Besonnungszeit muss innerhalb von 20 Sekunden erfolgen.
Die Besonnung beginnt 5 Sekunden nach
der erstmaligen Betätigung der STARTTaste (2/1).
4. Möchten Sie das Gerät vor der eingestellten
Zeit abschalten, so betätigen Sie die STOPTaste (2/2).
Das blinkende Display zeigt die verbleibende Besonnungszeit an.
5. Betätigen Sie START-Taste (2/1) erneut, wird
die Besonnung fortgesetzt.
Sie haben maximal 60 Minuten Zeit, die
Besonnung fortzusetzen.
Mit der STOP-Taste (2/2) können Sie die
Besonnung jederzeit unterbrechen.
6. Betätigen Sie erneut die STOP-Taste (2/2),
wird die Besonnung ganz unterbrochen und
die Display-Anzeige (2/6) wird auf Null
gesetzt.

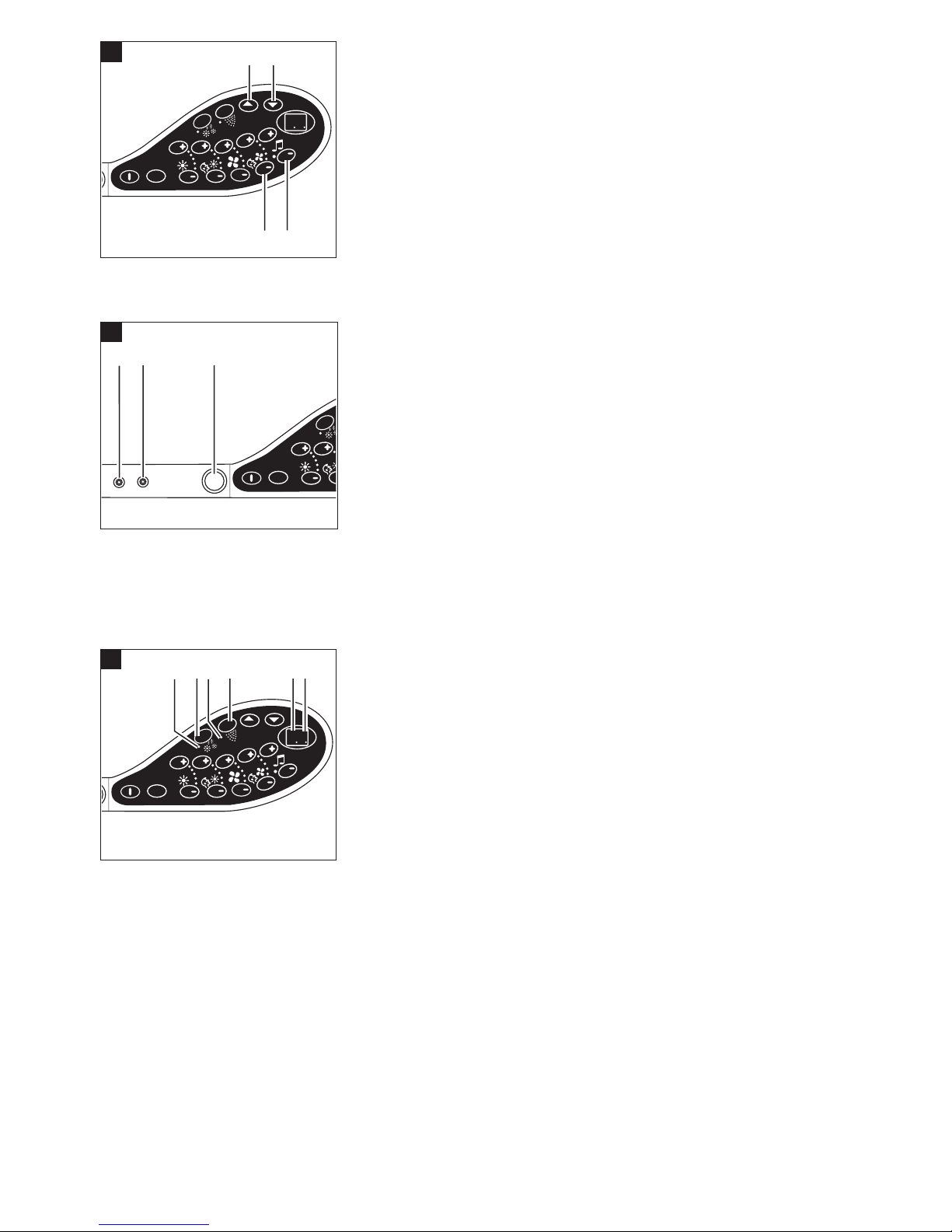

2.3.3 Körperlüfter
Bedien- und Anzeigeelemente
• [+] - Taste (2/3)
• [-] - Taste (2/4)
• LED (2/5)
Die Tasten steuern die Kühlluftzufuhr über den
Körper. Durch Betätigen von [+] (2/3) wird die
Intensität der Kühlluftzufuhr gesteigert, durch
Betätigen von [-] (2/4) wird die Intensität verringert.
Sie können zwischen 3 Stufen wählen.
Die 5 LED werden entsprechend der 3 Stufen
eingeschaltet.
Möchten Sie die Körperlüftung ganz abschalten,
betätigen Sie bei Stufe 1 die [-] Taste (2/4) für
drei Sekunden.
Bei einem erneuten Start der Besonnung, wird
die vorher eingestellte Stufe beibehalten.
War die Körperlüftung ausgeschaltet, läuft das
Gerät auf Stufe 2 an.
2.3.4 Kopflüfter
Bedien- und Anzeigeelemente
• [+] - Taste (3/3)
• [-] - Taste (3/4)
• LED (3/5)
Die Tasten steuern die Kühlluftzufuhr über den
Kopf. Durch Betätigen von [+] (3/3) wird die
Intensität der Kühlluftzufuhr gesteigert, durch
Betätigen von [-] (3/4) wird die Intensität verringert.
Sie können zwischen 3 Stufen wählen. Die 5 LED
(3/5) werden entsprechend der 3 Stufen eingeschaltet.
Möchten Sie die Kopflüftung ganz abschalten,
betätigen Sie bei Stufe 1 die [-] (3/4) Taste für
drei Sekunden.
Bei einem erneuten Start der Besonnung, wird
die vorher eingestellte Stufe beibehalten.
War die Kopflüftung ausgeschaltet, läuft das Gerät
auf Stufe 2 an.
2.3.2 Starting in private operation
1. Actuate START-button (2/1) on the operating
unit.
2. Increase the tanning time in one-minute
increments by repeatedly actuating STARTbutton (2/1).
3. Reduce the tanning time in one-minute
increments by repeatedly actuating STOPbutton (2/2).
The desired tanning time must be set
within 20 seconds.
Tanning begins 5 seconds following the
initial actuation of START-button (2/1).
4. If you would like to switch off the unit before
the set time has passed, actuate the STOPbutton (2/2).
The flashing display shows the remaining
tanning time.
5. Actuate START-button (2/1) again to
continue the tanning session.
You have up to 60 minutes to continue
the tanning session.
With STOP-button (2/2), you can interrupt
the tanning session at any time.
6. Actuate STOP-button (2/2) again and the
tanning session is completely interrupted
and the display (2/6) reset to zero.

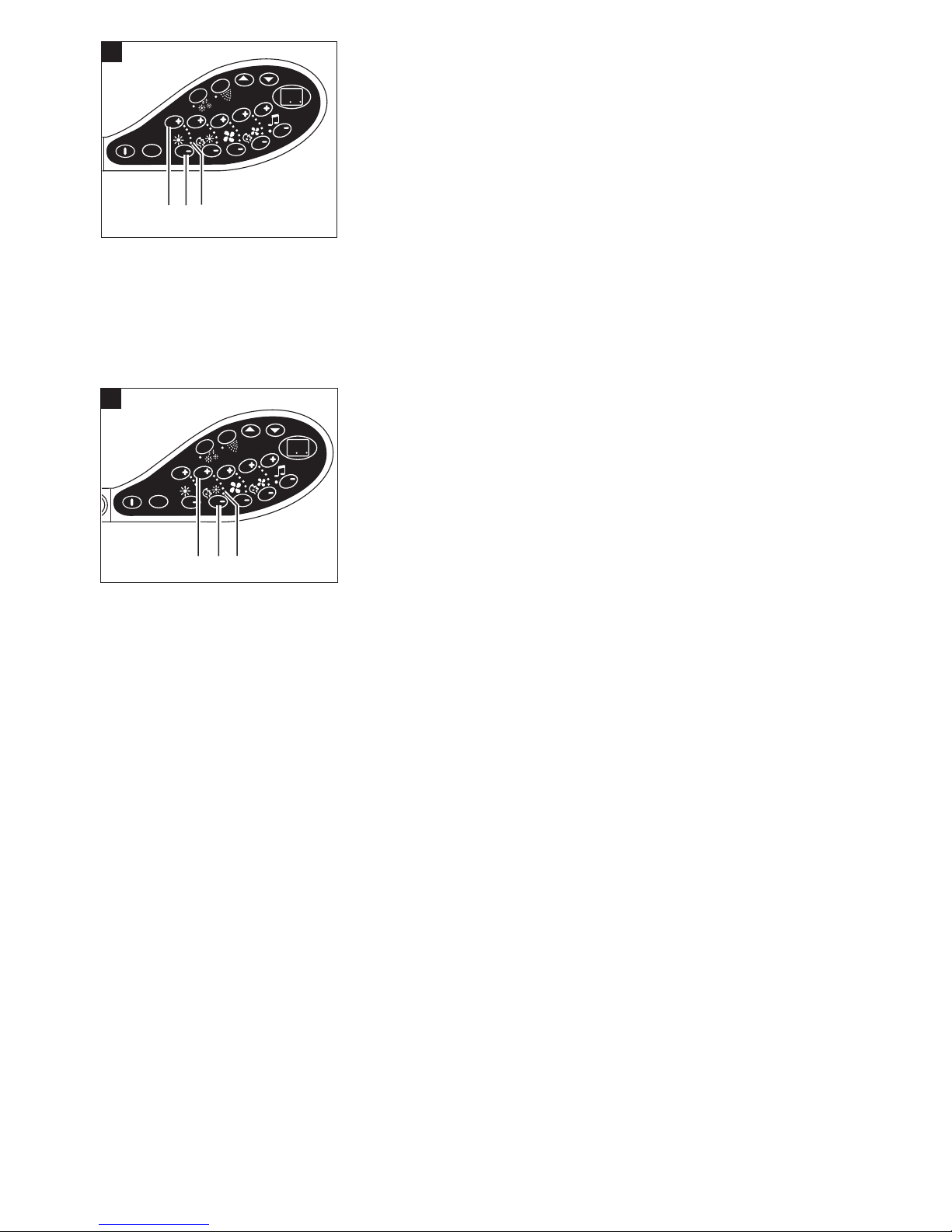

2.3.3 Body fan
Operating and display elements
• [+] button (2/3)
• [-] button (2/4)
• LED (2/5)
The buttons control the infee3) to increase the
intensity of the cooling air infeed; actuate [-]
(2/4)to reduce the intensity.
You can select from 3 levels.
The 5 LEDs are switched on appropriately for the
3 levels.
If you would like to completely switch off body
cooling, actuate the [-] (2/4) button for three
seconds while on level 1.
The previously set level is retained when restarting tanning.
If body cooling was switched
off, the unit starts on level 2.
2.3.4 Head end fan
Operating and display elements
• [+] button (3/3)
• [-] button (3/4)
• LED (3/5)
The buttons control the infeed of cooling air over
the head. Actuate [+] (3/3) to increase the
intensity of the cooling air infeed; actuate [-]
(3/4)to reduce the intensity.
You can select from 3 levels. The 5 LEDs (3/5)
are switched on appropriately for the 3 levels.
If you would like to completely switch off head
cooling, actuate the [-] (3/4) button for three
seconds while on level 1.
The previously set level is retained when restarting tanning.
If head cooling was switched off, the unit starts
on level 2.
2
3
P
O
1
2
6
4 5
3
8
8
P
O
1
2
6
4 5
3
8
8
Page 9
9
2.3.5 Body tanning
Operating and display elements
• [+] button (4/1)
• [-] button (4/2)
• LED (4/3)
The buttons control the intensity of body tanning.
Actuate [+] (4/1) to increase the intensity of body
tanning; actuate [-] (4/2) to decrease the
intensity. You can select from 3 levels.
The 5 LEDs are switched on appropriately for the
3 levels.
The previously set level is retained when restarting tanning. If body tanning was previously
switched off, the unit starts on level 3 (highest
level).
If tanning is interrupted and reactivated within
2 minutes, the active LEDs flash for 2 minutes,
i.e. high pressure lamps require up to 2 minutes
before they are again energized.
Upon conclusion of the tanning time, the high
pressure lamps are switched off level by level.
2.3.6 Facial tanning
Operating and display elements
• [+] - Taste (5/1)
• [-] - Taste (5/2)
• LED (5/3)
The buttons control the intensity of facial tanning.
Actuate [+] (5/1) to increase the intensity of facial
tanning; actuate [-] (5/2) to decrease the intensity.
You can select from 3 levels. The 5 LEDs are
switched on appropriately for the 3 levels.
If you would like to completely switch off facial
tanning, actuate the [-] (5/2) button for 3 seconds
while on level 1.
The previously set level is retained when restarting tanning. If facial tanning was previously
switched off, the unit starts on level 3 (highest
level).
If tanning is interrupted and reactivated within
2 minutes, the active LEDs flash for 2 minutes,
i.e. high pressure lamps require up to 2 minutes
before they are again energized.
Upon conclusion of the tanning time, the high
pressure lamps are switched off level by level.
2.3.5 Besonnung Körper
Bedien- und Anzeigeelemente
• [+] - Taste (4/1)
• [-] - Taste (4/2)
• LED (4/3)
Die Tasten steuern die Intensität der Körperbe-
sonnung.
Durch Betätigen von [+] (4/1) wird die Intensität
der Körperbesonnung gesteigert, durch Betätigen
von [-] (4/2) wird die Intensität verringert.
Sie können zwischen 3 Stufen wählen. Die 5 LED
werden entsprechend der 3 Stufen eingeschaltet.
Bei einem erneuten Start der Besonnung, wird
die vorher eingestellte Stufe beibehalten.
War die Körperbesonnung ausgeschaltet, läuft
das Gerät auf Stufe 3 (höchste Stufe) an.
Wird die Besonnung unterbrochen und innerhalb
von 2 Minuten wieder aktiviert, blinken die aktiven
LED 2 Minuten, d. h. die Hochdruckstrahler benötigen bis zu 2 Minuten, bis sie erneut zünden.
Ist die Besonnungszeit abgelaufen, werden die
Hochdruckstrahler stufenweise abgeschaltet.
2.3.6 Besonnung Gesicht
Bedien- und Anzeigeelemente
• [+] - Taste (5/1)
• [-] - Taste (5/2)
• LED (5/3)
Die Tasten steuern die Intensität des Gesichts-
besonnung. Durch Betätigen von [+] (5/1) wird
die Intensität der Gesichtsbesonnung gesteigert,
durch Be-tätigen von [-] (5/2) wird die Intensität
verringert. Sie können zwischen 3 Stufen wählen.
Die 5 LED werden entsprechend der 3 Stufen
eingeschaltet.
Möchten Sie die Besonnung Gesicht ganz abschalten, betätigen Sie bei Stufe 1 [-] (5/2) für 3
Sekunden.
Bei einem erneuten Start der Besonnung, wird
die vorher eingestellte Stufe beibehalten. War die
Besonnung Gesicht ausgeschaltet, läuft das Gerät
auf Stufe 3 (höchste Stufe) an.
Wird die Besonnung unterbrochen und innerhalb
von 2 Minuten wieder aktiviert, blinken die aktiven
LED 2 (5/3) Minuten, d. h. die Hochdruckstrahler
benötigen bis zu 2 Minuten, bis sie erneut zünden.
Ist die Besonnungszeit abgelaufen, werden die
Hochdruckstrahler stufenweise abgeschaltet.
4
5
P
O
1
2
3
8
8
P
O
1
2
3
8
8
Page 10
10
2.3.7 AUDIO (OPTION)
• Programmwahl
Bedienelemente
• Taste (6/3)
• Taste (6/4)
Wählen Sie über (6/3) und (6/4) aus den einge-
spielten Unterhaltungsprogrammen aus.
• Kopfhörer-Anschlussbuchse (7/1)
Sie können einen Kopfhörerstecker im Durchmesser 3,5 mm in die Buchse (7/1) stecken, um
die zentral eingespielte Unterhaltung zu geniessen.
HANDYANSCHLUSS
Bedienelemente
• Anschlussbuchse (7/2)
Stecken Sie den Stecker des Handys in die Buchse
(7/2). Die zentral eingespielte Unterhaltung wird
automatisch unterbrochen und Sie können Ihre
eigene Unterhaltung hören.
• Lautstärke
Bedienelemente
• [+] - Taste (6/1)
• [-] - Taste (6/2)
Mit den beiden Tasten können Sie die Lautstärke
der eingespielten Unterhaltung regeln. Betätigen
Sie [+] (6/1) wird die Lautstärke gesteigert, betätigen Sie [-] (6/2) wird die Lautstärke verringert.
2.3.8 BINGO
• Taste (7/3)
Der Gesichtsbereich bräunt nach Ablauf Ihrer
regulären Besonnungszeit noch eine bestimmte
Zeit weiter. Diese Nachlauf-Zeit beträgt zwischen
1 und 3 Minuten und ist im Programm Menue Pr
einstellbar.
2.3.9 AROMA (Option)
Bedien- und Anzeigeelemente
• Taste AROMA (8/2)
• LED (8/1)
Das AROMA Programm beginnt automatisch mit
dem Start der Besonnung. Sie müssen keine Taste
betätigen. Drücken Sie die AROMA Taste (8/2)
wird das AROMA Programm gestoppt, drücken
Sie die AROMA Taste erneut, wird das Programm
wieder gestartet. Das rote LED Lämpchen (8/1)
leuchtet, während das AROMA Programm abläuft.
Während das AROMA Programm abläuft, läuft die
Körperlüftung mindestens auf ihrer niedrigsten
Lüfterstufe, die Gesichtslüftung wird entsprechend zugeschaltet.
2.3.10 BREEZEBedien- und Anzeigeelemente
• Taste BREEZE (8/4)
• LED (8/3)
Betätigen Sie die Taste (8/4) mit dem Symbol für
BREEZE, wird ein feiner Sprühnebel aus destilliertem Wasser aus Düsen am Körperlüfter und in
der Multifunktions-Einheit auf den Körper und das
Gesicht gesprüht.
Die LED (8/3) leuchtet während eines Sprühvorganges. Nach ca. 40 Sekunden (Sperrzeit),
können Sie BREEZE erneut aktivieren.
2.3.7 AUDIO (OPTIONAL)
• Program selection
Operating elements
• button (6/3)
• button (6/4)
Use (6/3) and (6/4) to select from the entertainment programs which are fed into the unit.
• Headphones Socket (7/1)
Plug the headphones jack into the socket (7/1)
to listen to music played on the central sound
system.
CONNECTION TO CELL PHONE
Operating elements
• Socket (7/2)
Plug the handy jack into the socket (7/2). Thus
the music played on the central sound system is
interrupted, and you can hear your own music.
• Volume
Operating elements
• [+] button (6/1)
• [-] button (6/2)
With the two buttons, you can control the volume
of the entertainment being fed into the unit.
Actuate [+] (6/1) to increase the volume; actuate
[-] (6/2) to decrease the volume.
2.3.8 BINGO
• Switch (7/3)
Facial tanning continues for a certain time after
your regular tanning time is over. This afterrunning time lasts between 1 and 3 minutes and
is to be adjusted in the program menue Pr.
2.3.9 AROMA button (Optional)
Bedien- und Anzeigeelemente
• Taste AROMA (8/2)
• LED (8/1)
The AROMA program starts automatically when
tanning commences. You do not have to press
any button.
You can stop the AROMA program by pressing
the AROMA button (8/2) and restart it again by
pressing the AROMA button.
The red LED lights (8/1) up while the AROMA
program is running. During the AROMA program,
the cooling air circulation for the body is set to
the lowest level; cooling of the face is switched
on according to the setting.
2.3.10 BREEZEOperating and display
elements
• BREEZE button (8/4)
• LED (8/3)
Actuate the button (8/4) with the symbol for
BREEZE to spray a fine mist of distilled water from
nozzles located on the body fan and in the
multifunction unit onto the body and face.
The LED (8/3) illuminates during a spray cycle.
After approx. 40 seconds (block time), you can
reactivate BREEZE.
8
7
6
P
O
1
2
3
4
8
8
P
O
1
88
2
3
4
5
6
O
BINGO
2
3
1
Page 11
11
1

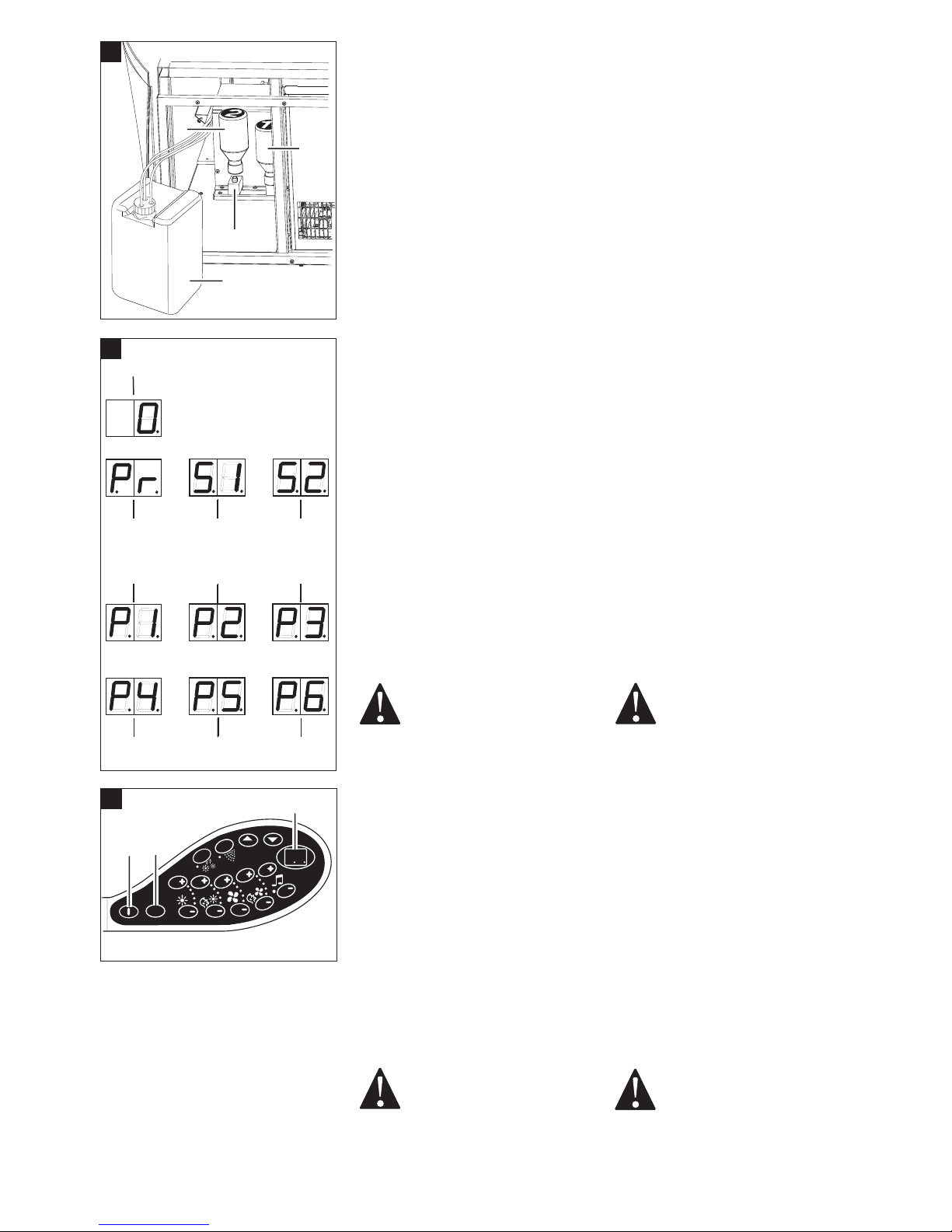

2.3.11 Störungsanzeigen
Bei Erreichen der voreingestellten Wartungsintervalle folgender Funktionen leuchtet der
rechte Dezimalpunkt (8/6):
• BREEZE
• AROMA
• Hochdruck-Strahler
• Power Spot
• ND-Lampen
BREEZE weist folgende Besonderheit auf: Nach
längerer Überschreitung des voreingestellten
Wartungsintervalls wechselt die Dauerleuchtanzeige des rechten Dezimalpunktes zu einem
Blinken und die BREEZE Funktion wird deaktiviert.
Benachrichtigen Sie bitte das
Studiopersonal.
2.4 Reinigen der Liegenscheibe
Die Liegenscheibe muss nach
jeder Besonnung desinfiziert und
gereinigt werden.
Ausschliesslich uwe Reiniger
„PICCOBELLO“ verwenden!
Immer auf äusserste Hygiene
achten.
uwe Reiniger und andere Reinigungsmittel nicht in die Augen
sprühen.
Nicht in offene Flammen sprühen.
Nicht trinken.
Darf nicht in die Hände von Kindern
gelangen.
Reinigungsmittel nach Gebrauchs-
anweisung verwenden und die vom
Hersteller dafür angegebene
Einwirkzeit einhalten.
Keine Flüssigkeit über das Gerät
schütten, damit keine Feuchtigkeit
in die Elektrik gelangen kann.
Reinigen der Liegenscheibe
1. Reinigen Sie nach jeder Besonnung die
Liegenscheibe mit dem uwe Reiniger
PICCOBELLO oder dem Paletti Hydro Vlies.
2. Sprühen Sie bei Verwendung des uwe
Reinigers PICCOBELLO diesen auf die
Liegenscheibe und lassen ihn ca. 1 Minute
einwirken.
3. Trocknen Sie immer mit einem sauberen
Tuch nach.
Warning
2.3.11 Fault indicators
When the preset service intervals have been
reached for the following functions, the right
decimal point illuminates (8/6):
• BREEZE
• AROMA
• Highpressure lamps
• Power Spot
• LP lamps
BREEZE has the following special feature: If the
preset service interval is exceeded by a relatively
long period of time, the continuously illuminated
right decimal point begins to flash and the
BREEZE function is deactivated.
Please inform the salon personnel.
2.4 Cleaning the acrylic sheet bed
The acrylic sheet bed must be
disinfected and cleaned following
each tanning session.
Only use uwe “PICOBELLO”
cleaning agent!
Always pay great attention to
hygiene.
Keep uwe cleaning agent or other
cleaning agents out of your eyes.
Do not spray near an open flame.
Do not drink.
Keep out of reach of children.
Follow the manufacturer’s
instructions for the cleaning agent
and take account of the specified
activation time.
Never pour liquid directly onto the
unit to avoid the risk of moisture
getting inside and affecting the
electrical equipment.
Cleaning the acrylic sheet bed
1. Clean the acrylic sheet bed after each
tanning session with uwe cleaner
PICCOBELLO or with the Paletti Hydro fleece.
2. When using the uwe cleaner PICCOBELLO,
spray it onto the acrylic sheet bed and allow
it to act for approx. 1 minute.
3. Always dry the panel afterwards with a clean
cloth.
9
Wichtig!
Important!
Warnung
Page 12
12
ANGABEN FÜR DEN BETREIBER
3 Inbetriebnahme
3.1 Wichtige Information! Unbedingt lesen!
Kein mangelhaften Besonnungsge-
räte in Betrieb nehmen.
Achten Sie auf die höchstzulässige
Raumtemperatur von maximal 35°C,
sonst besteht die Gefahr, dass sich
das Gerät zu stark erhitzt.
Auf die hygienischen Anforderungen
achten.
Schutzbrillen bereitstellen und auf
das Tragen derselben achten.
Auf Einhaltung der vom Hauttyp abhängigen Besonnungsdauer hinweisen.
Montage- und Bedienungsanleitung
bereit halten.
Sicherheitshinweise und Zeittafel im
Besonnungsraum deutlich sichtbar
anbringen.
Gerät nur in geschlossenem Zustand
für längere Zeit betreiben.
3.2 Vor der Inbetriebnahme
Die Sicherheitshinweise und Bedienungsanleitung müssen vor dem Aufstellen und der Inbetriebnahme aufmerksam gelesen und beachtet
werden.
3.3 Erstinbetriebnahme des Gerätes
Vor jeder Inbetriebnahme sind die örtlichen
Sicherheitsbestimmungen, sowie die Sicherheitshinweise einzuhalten.
Ist das Gerät komplett montiert, elektrisch angeschlossen und mit dem Münzzeitgeber bzw. der
Zentralsteuerung verbunden, kann das Gerät in
Betrieb genommen werden.
Die in nachfolgende Abschnitten beschriebenen
Arbeiten sind bei der Erstinbetriebnahme durchzuführen.
3.3.1 Festlegen Münz-/ Privatbetrieb
Das Gerät ist bei der Auslieferung ab Werk für
Münzbetrieb konfiguriert.
Falls das Gerät im Privatbetrieb betrieben werden
soll, müssen Sie vor der Erstinbetriebnahme das
Gerät für den Privatbetrieb vorbereiten.
Dazu ist auf der Montageplatte (hinter der Frontschürze) ein Jumper umzustecken.
Lebensgefahr! Gerät stromlos
schalten und gegen unbeabsichtigtes Wiedereinschalten sichern!

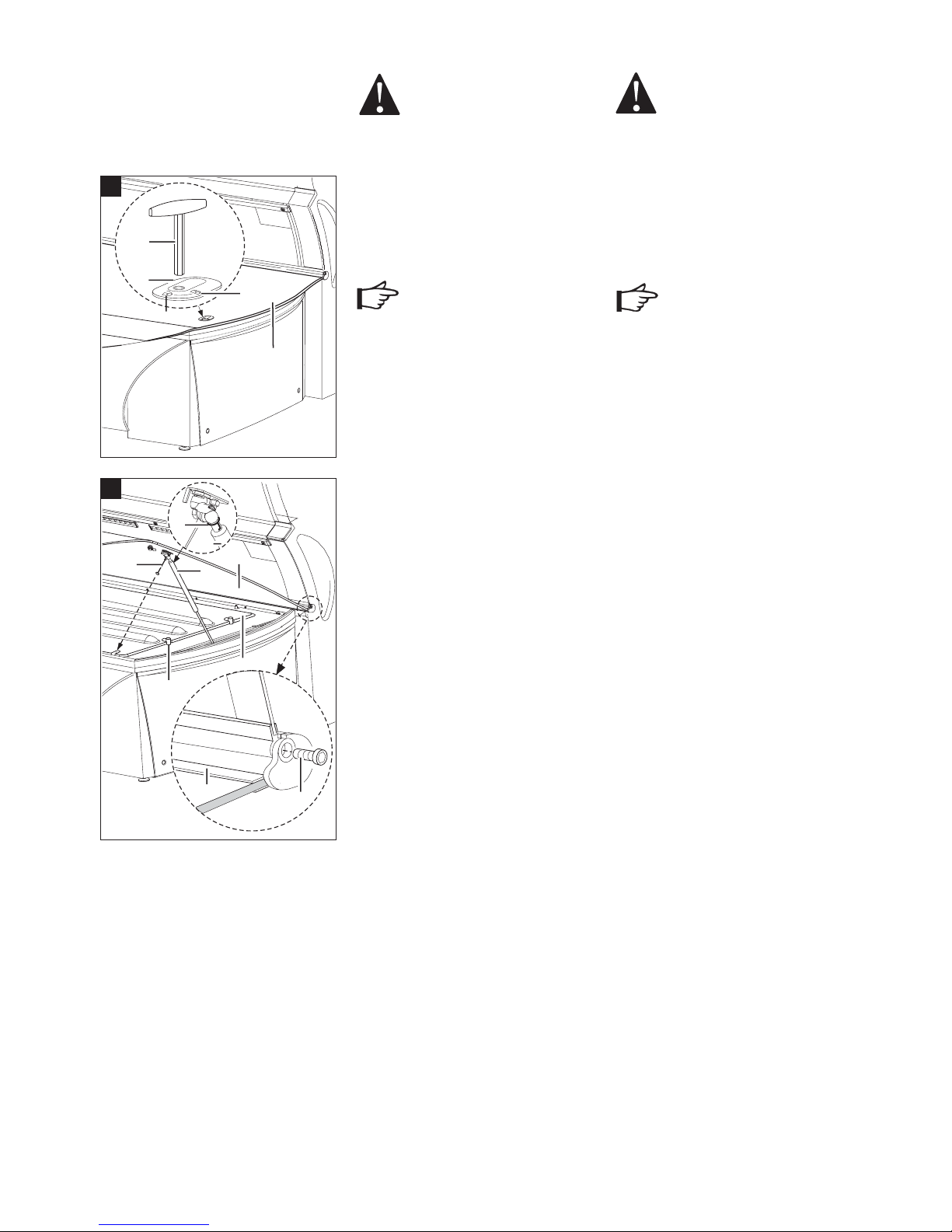

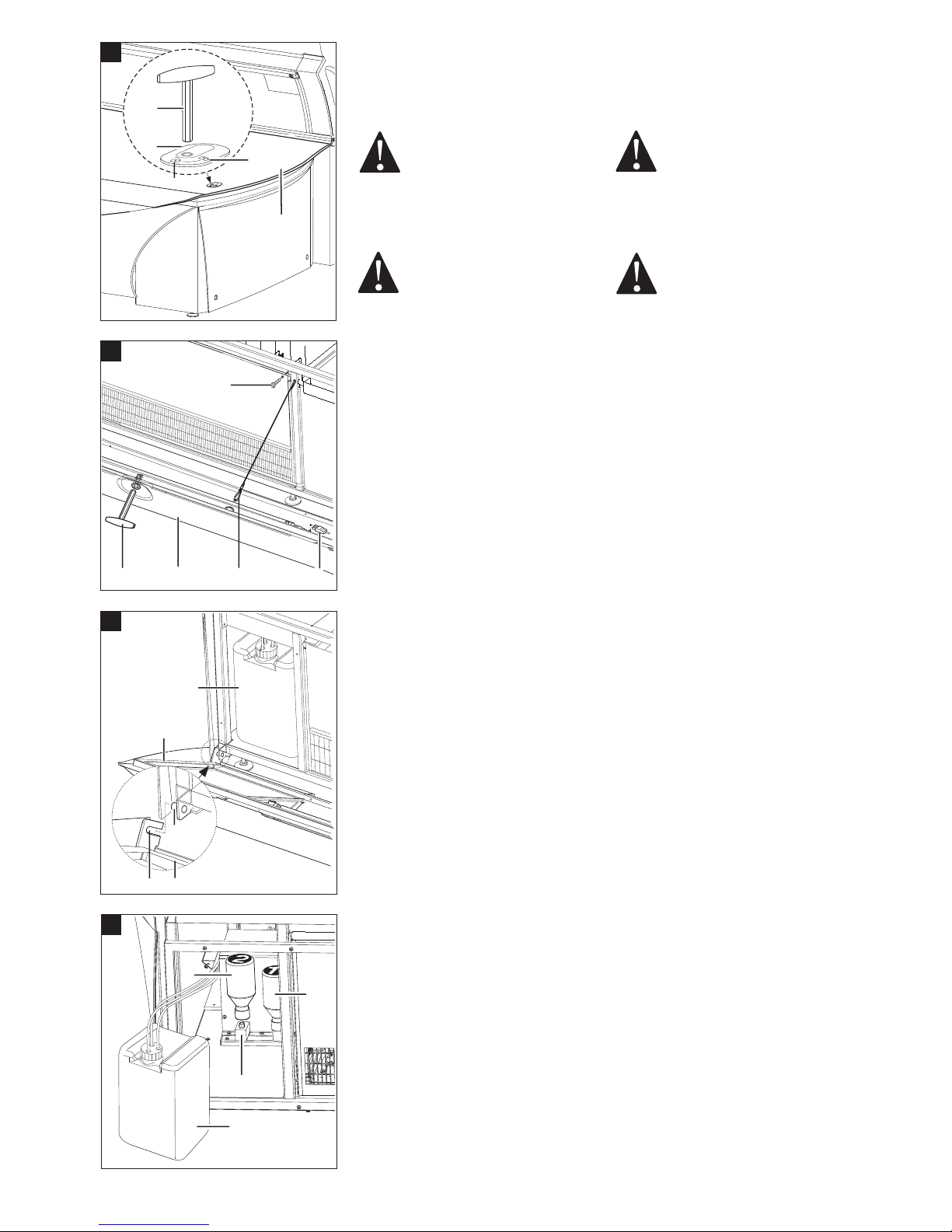

Liegenscheibe hochklappen
1. Entriegeln Sie die beiden Drehriegel (10/2)
in Richtung Symbol (10/3) offen
mit dem Innensechskantschlüssel (10/1).
2. Bewegen Sie die Liegenscheibe (10/5) nach
oben. Die Liegenscheibe wird durch die
beiden Gasdruckfedern oben gehalten.
3. Die Klimascheibe wird durch die Halterung
an der Liegenscheibe gehalten.
INFORMATION FOR THE USER
3 Initial operation
3.1 Important Information!
To be read by everyone! Never switch
on a defective sun bed.
Ensure the maximum permissible
room temperature (35°C) is not exceeded, otherwise the unit may overheat.
Observe the requirements with regard to hygiene.
Be sure to provide protective goggles
and ensure that they are worn.
Point out that the permitted tanning
time depends on the type of skin.
Make sure the assembly and operating instructions are always available.
Be sure the safety instructions and
tanning schedules are clearly visible in the tanning cubicle.
Use the unit only in the closed state
for a longer period of time.
3.2 Before initial operation
Safety regulations and operating instructions
must be read carefully and taken into account
before installation and start-up.
3.3 Using the unit for the first time
Before each initial operation all local safety
regulations and safety warnings must be
observed. Once the unit has been fully assembled,
connected to the power supply and coin-operated
timer or central control unit, it can be switched
on.
The tasks described in the following sections are
to be performed during the initial commissioning.
3.3.1 Specifying coin-operated/private
operation
The unit is configured for coin operation
upon
delivery from the factory.
If the unit is to be operated privately, you must
prepare the unit for private operation prior to the
initial commissioning. To do this, a jumper must
be repositioned on the mounting plate (behind
the front apron).
Danger to life ! De-energize the
unit and protect against accidentally being switched back on!

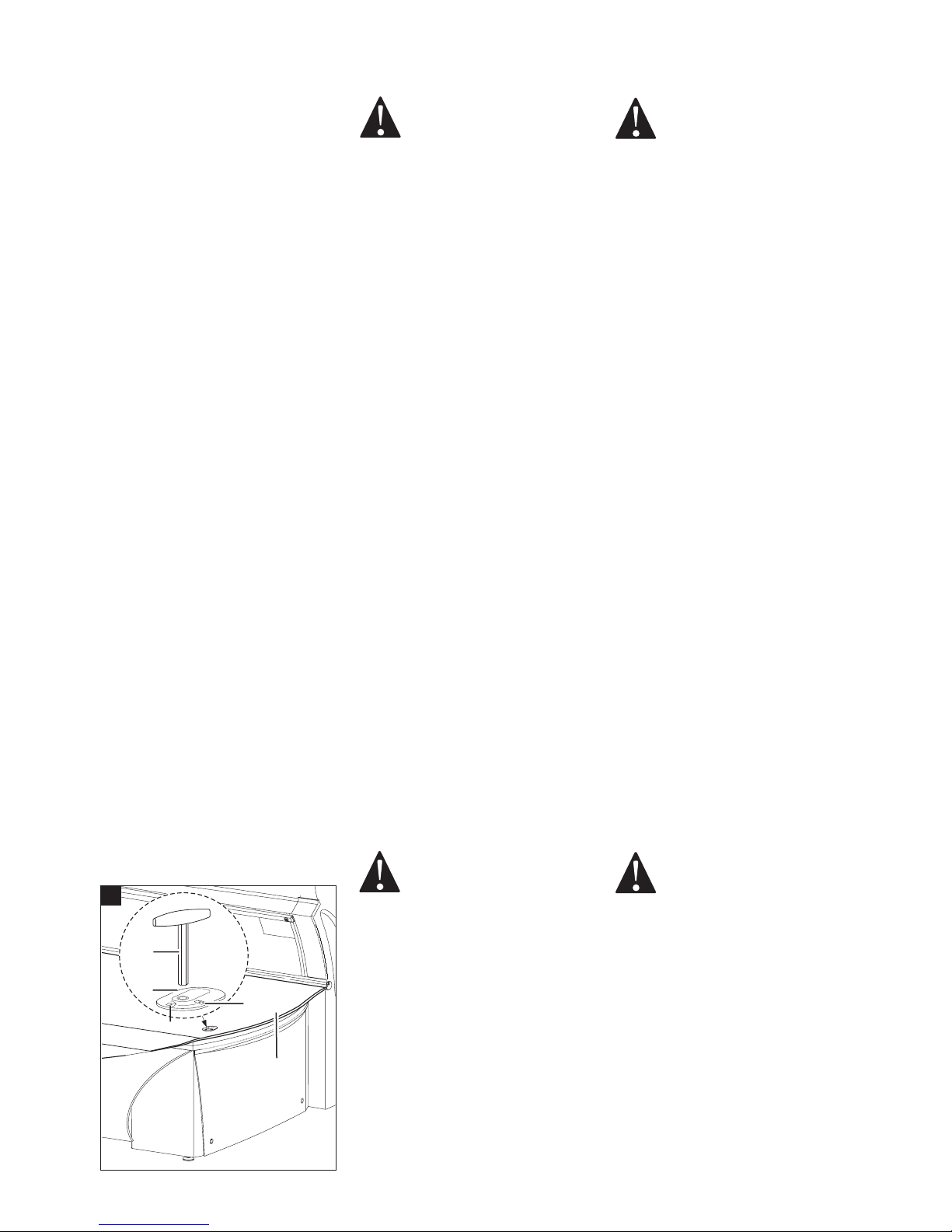

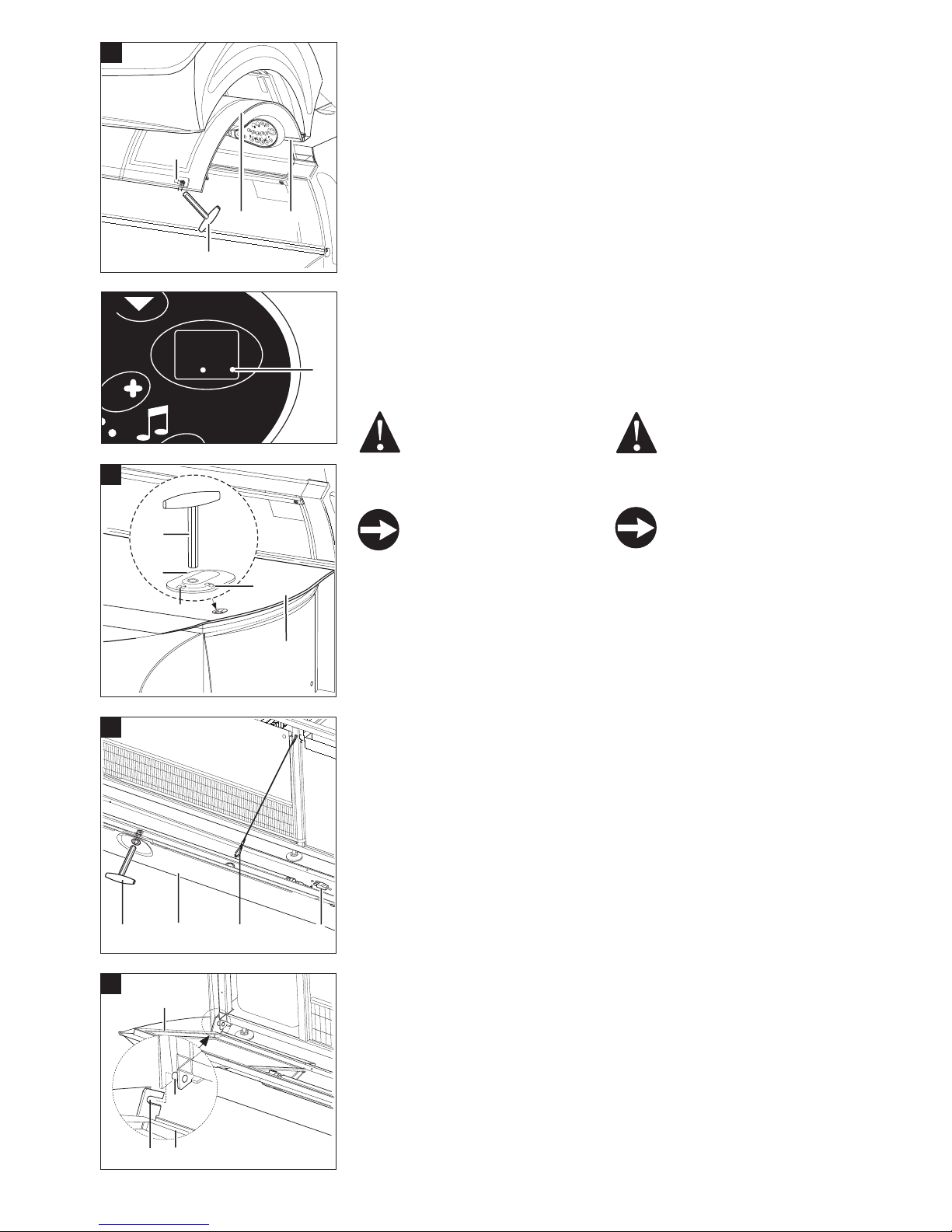

Lifting the bed acrylic
1. Unlock the two spagnolets (10/2) towards
the symbol (10/3) “open” with the Allen key
(10/1).
2. Move the bed acrylic (10/5) upwards. The
bed acrylic is held up by means of the two
gas springs.
3. The lower bed acrylic is held on the upper
bed acrylic by means of a holding device.
Warning
Warnung
1
2
3
4
5
10
Warnung
Warning
Page 13
13
3
2
1
1
2
3
1
2
3
4
5

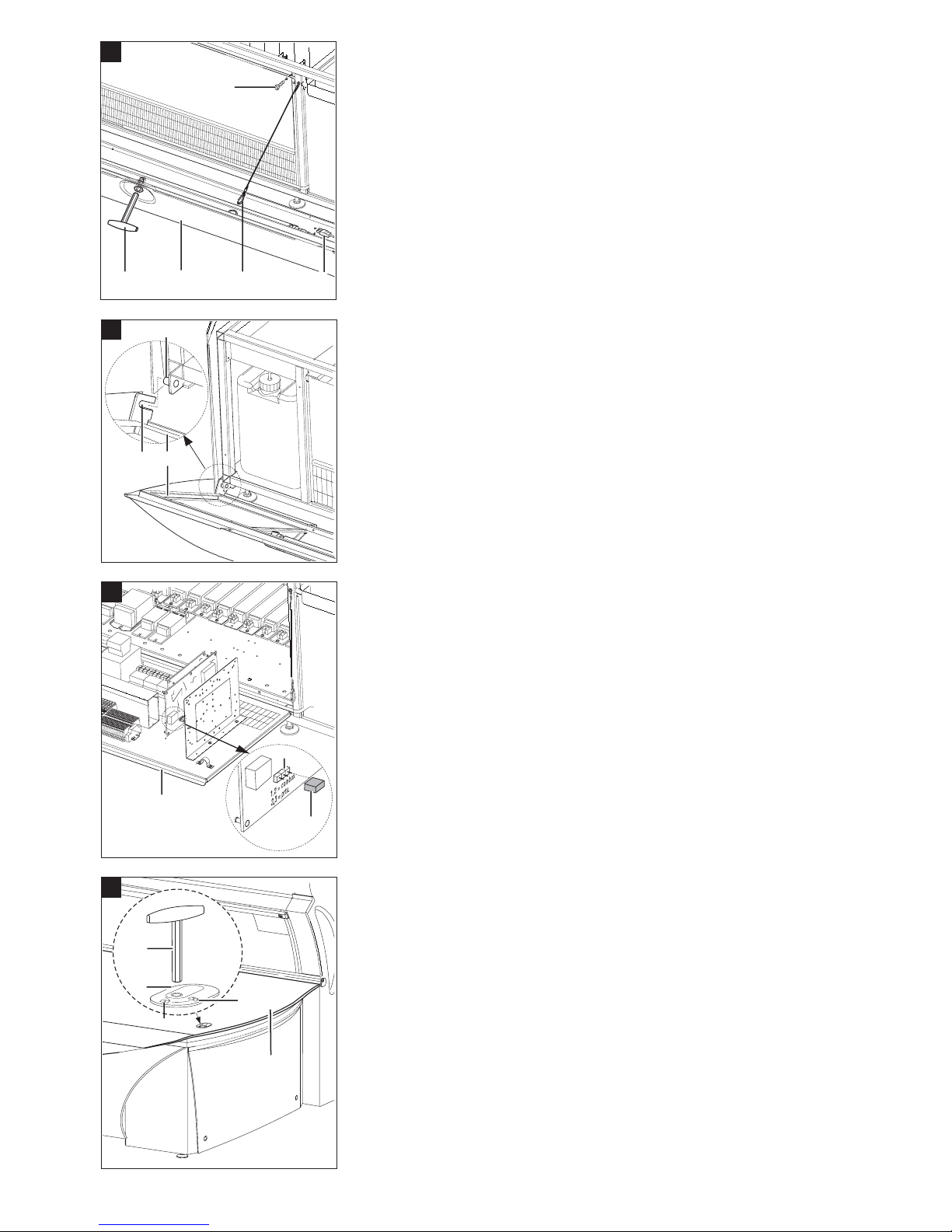

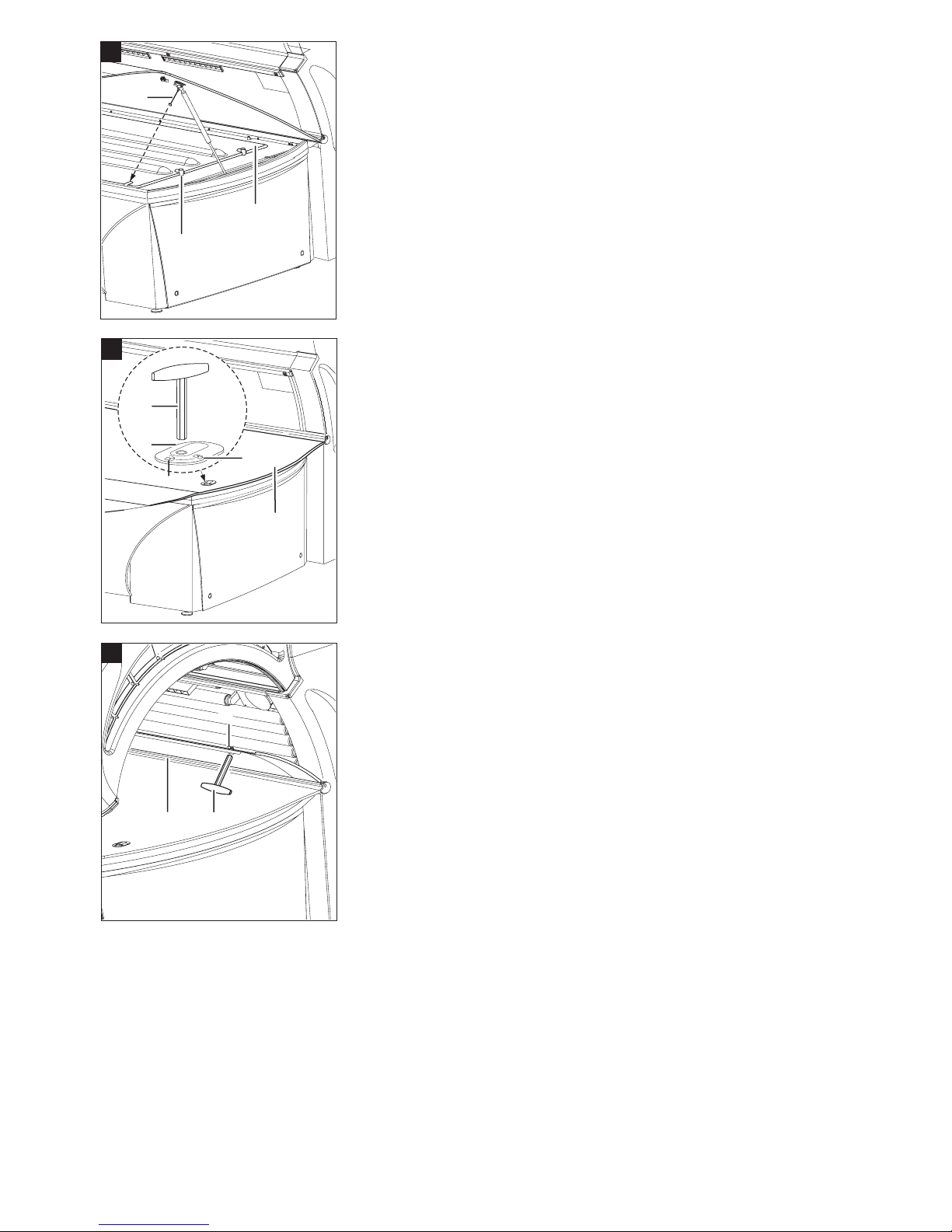

Grosse Abdeckhaube vor dem Fußgestell
entfernen
1. Entriegeln Sie die Abdeckhaube (11/2) mit
dem Innensechskantschlüssel (11/1).
Die Frontschürze wird durch ein Fangseil
gehalten.
2. Lösen Sie den Stecker (X21) (11/4) für das
FLOORLIGHT.
3. Hängen Sie das Fangseil am Karabiner
(11/3) aus und halten Sie die Frontschürze
fest.
4. Nehmen Sie die Frontschürze aus den unteren Aufnahmen (12/1 und 12/2) heraus
und legen Sie sie zur Seite ohne die
Kunststoffteile zu zerkratzen.
5. Entfernen Sie die rechte (11/5) und linke
Schraube der Montageplatte Steuerung.
Vorsicht: Die Montageplatte ist schwer.
6. Klappen Sie vorsichtig die Montageplatte
nach unten.
Das Gerät ist bei Auslieferung ab Werk für
Münzbetrieb konfiguriert.
Position Jumper für Münzbetrieb 1,2 Münzer
(Werkseinstellung).
Position Jumper 2,3 prvt. für Privatbetrieb
Gerät konfigurieren für Privatbetrieb
1. Ziehen Sie den Jumper (13/3) aus Position
1,2 vom linken und mittleren Pfostenstecker
ab.
2. Stecken Sie den Jumper (13/3) in Position
2,3 auf den mittleren und rechten Pfostenstecker für Privatbetrieb.
Weiteres Vorgehen
1. Bewegen Sie die Montageplatte (13/1)
Steuerung nach oben.
2. Schrauben Sie die rechte (11/5) und linke
Schraube der Montageplatte Steuerung ein.
Grosse Abdeckhaube vor dem Fußgestell
montieren
1. Hängen Sie die Abdeckhaube (12/3) mit ihren
unteren Langlöchern in die Aufnahmestifte
(12/1) des Fußgestells ein.
2. Stecken Sie den Stecker (11/4) für das
FLOORLIGHT wieder ein.
3. Kippen Sie die Abdeckhaube etwas Richtung
Fußgestell.
4. Hängen Sie den Karabiner (11/3) in der
Abdeckhaube ein. Kippen Sie die Abdeckhaube oben Richtung Fußgestell, bis sie
anliegt.
5. Verriegeln Sie die Frontschürze (11/2) mit
dem Innensechskantschlüssel (11/1).
Liegenscheibe herunterklappen
1. Fassen Sie die Liegenscheibe (14/5) mittig
an der vorderen Längsseite an und klappen
Sie diese auf die Liege herunter.
2. Drehen Sie beide Riegel (14/2) mit dem
Innensechskantschlüssel (14/1) in Richtung
Symbol (14/4) geschlossen zurück , so dass
die Liegenscheibe fest verankert ist.

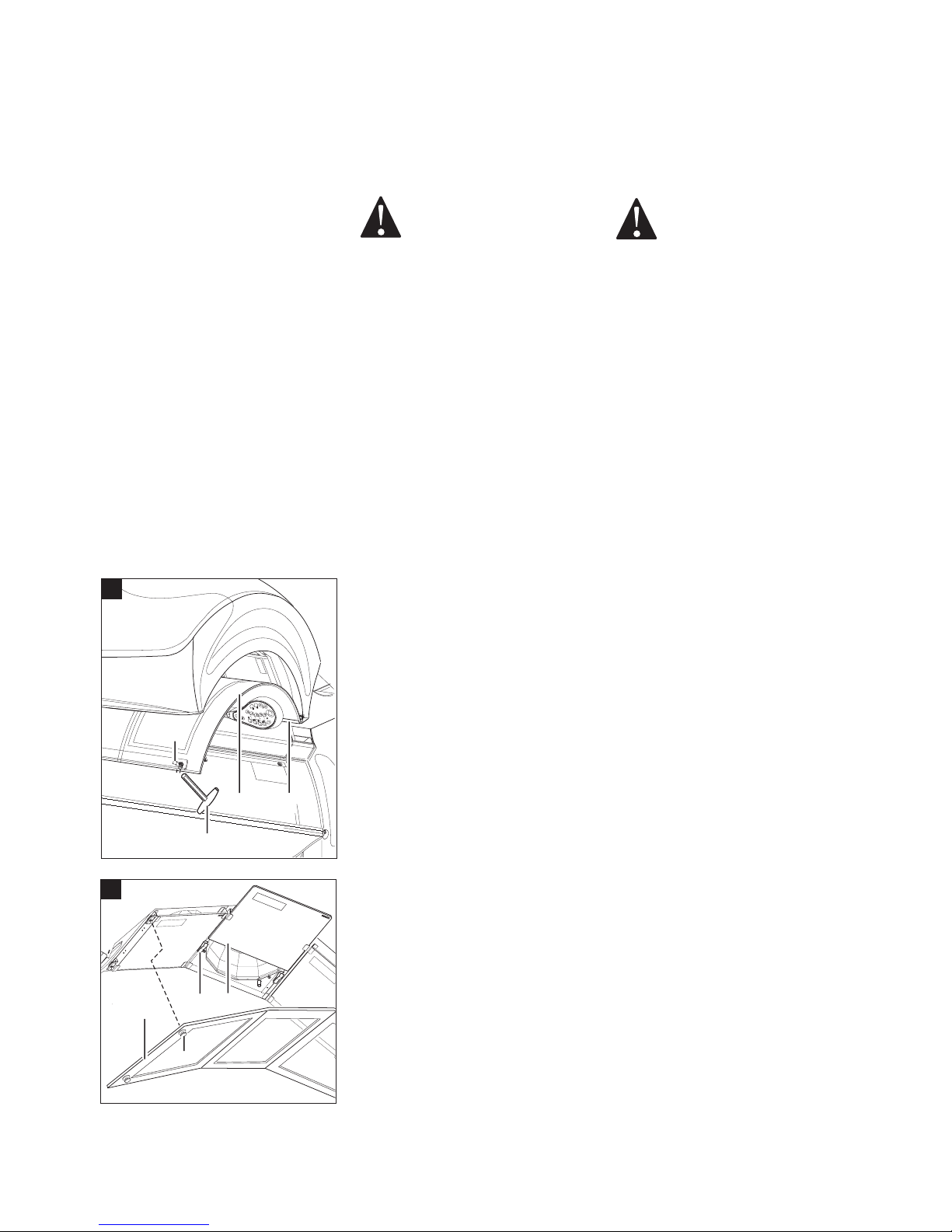

Removing large covering panel in front of the
base.
1. Unlock the covering panel (11/2) with the
Allen key (11/1). The front apron is held in
place by an arrester cable.
2. Unfasten the plug (X21) (11/4) for the
FLOORLIGHT.
3. Hang the arrester cable on the spring hook
(11/3) and hold the front apron securely.
4. Remove the front apron from the lower
mounts (12/1 and 12/2) and place it to the
side without scratching the plastic parts.
5. Remove the right (11/5) and left screws of
the controller mounting plate.
Caution: The mounting plate is heavy.
6. Carefully swing the mounting plate
downward.
The unit is configured for coin operation upon
delivery from the factory.
Position of jumper for coin operation 1,2 coinbox(factory setting)
Position of jumper 2,3 pvrt. for private operation
Configuring unit for private operation
1. Pull the jumper (13/3) out of position 1,2
coinbox, from the left and center post
connectors.
2. Connect the jumper (13/3) in position 2,3
on the center and right post connectors for
private operation.
Further procedure
1. Move the controller mounting plate
(13/1) upward.
2. Retighten the right (11/5) and left screws
of the controller mounting plate.

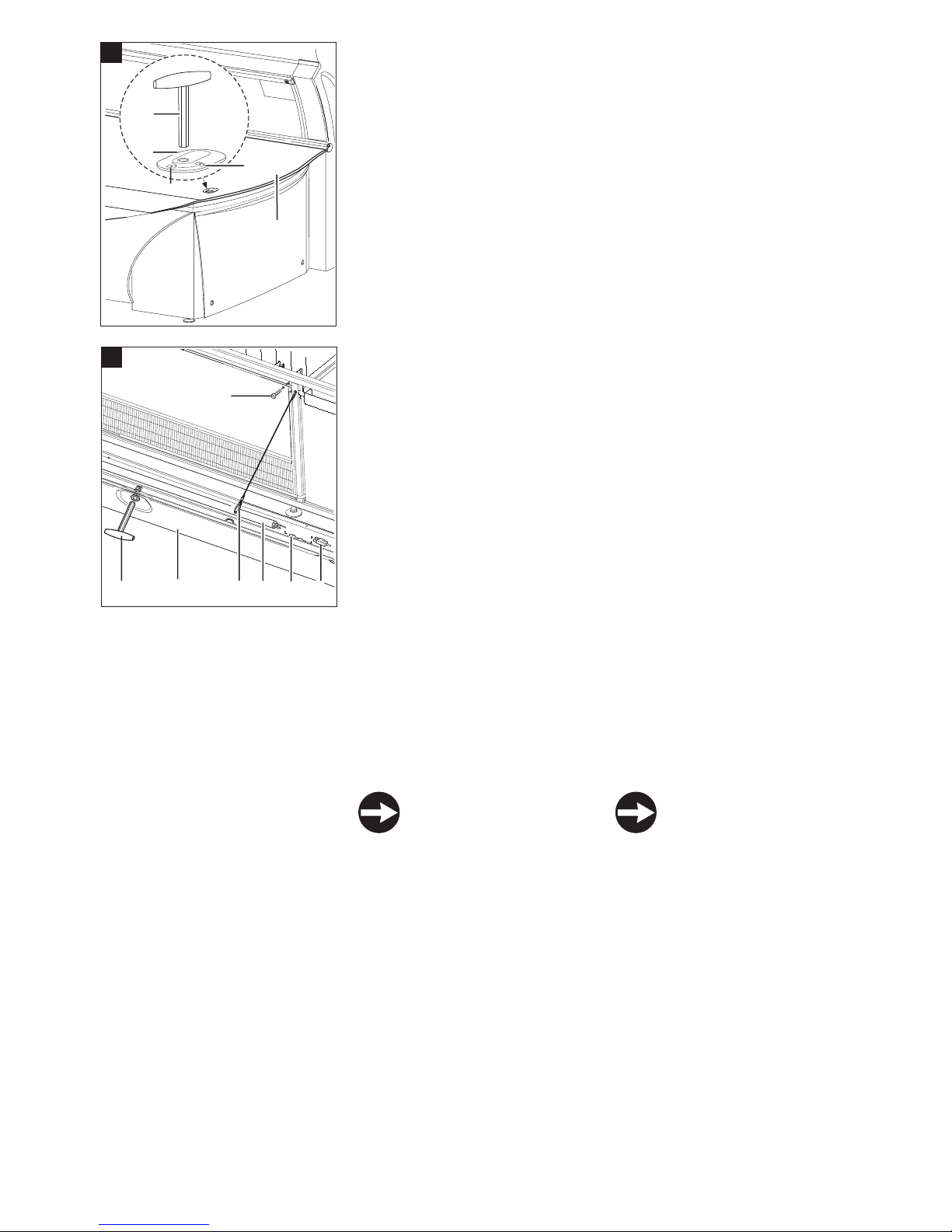

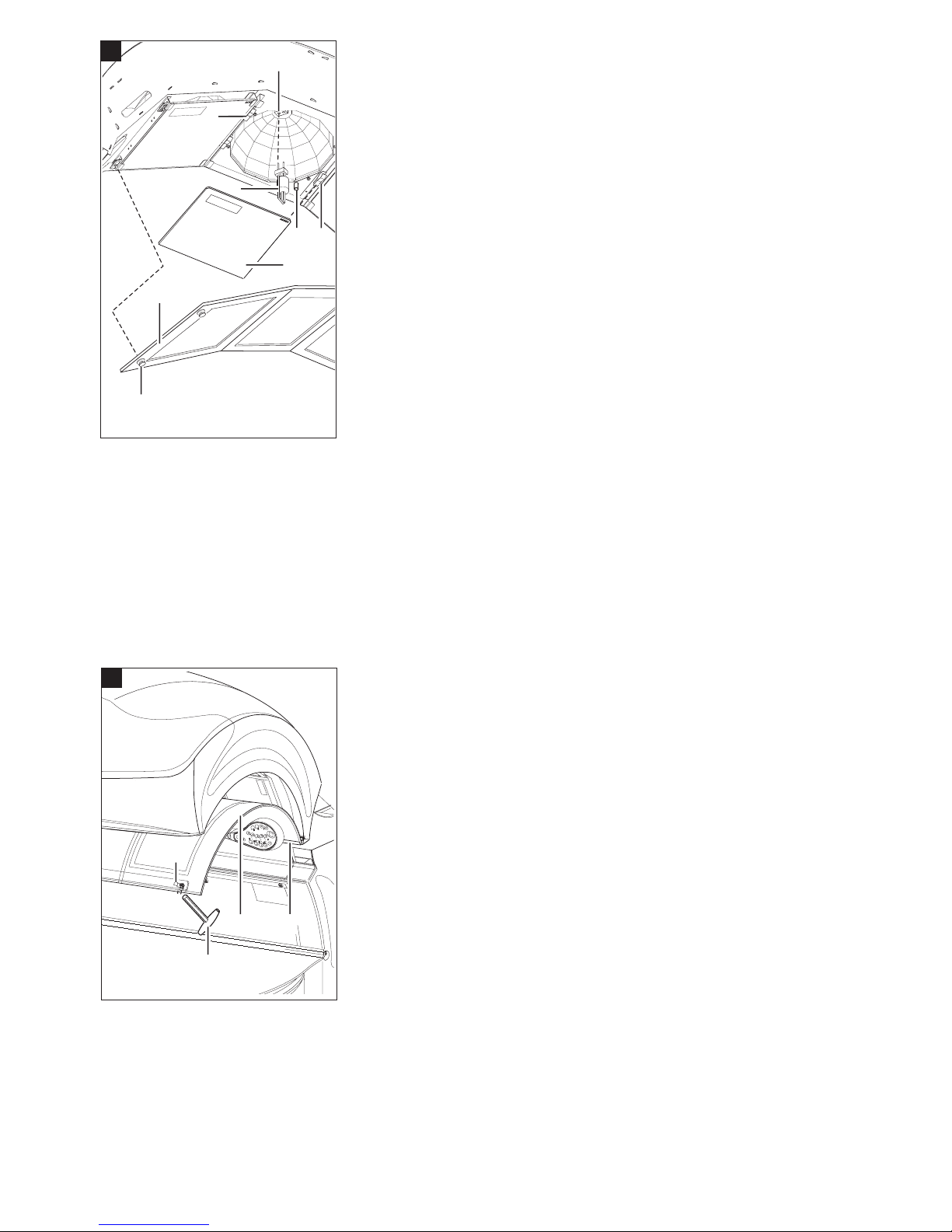

Fitting the Large Covering Panel in Front of
the Base
1. Install the covering panel (12/3) with the pins
(12/1) of the base in the elongated holes.
2. Reconnect connector (11/4) for the
FLOORLIGHT.
3. Tilt the covering panel towards the base.
4. Hook both carbines (11/3) into the covering
panel. Move the large covering panel towards
the base until it touches the base.
5. Lock the front apron (11/2) with the Allen
key (11/1).

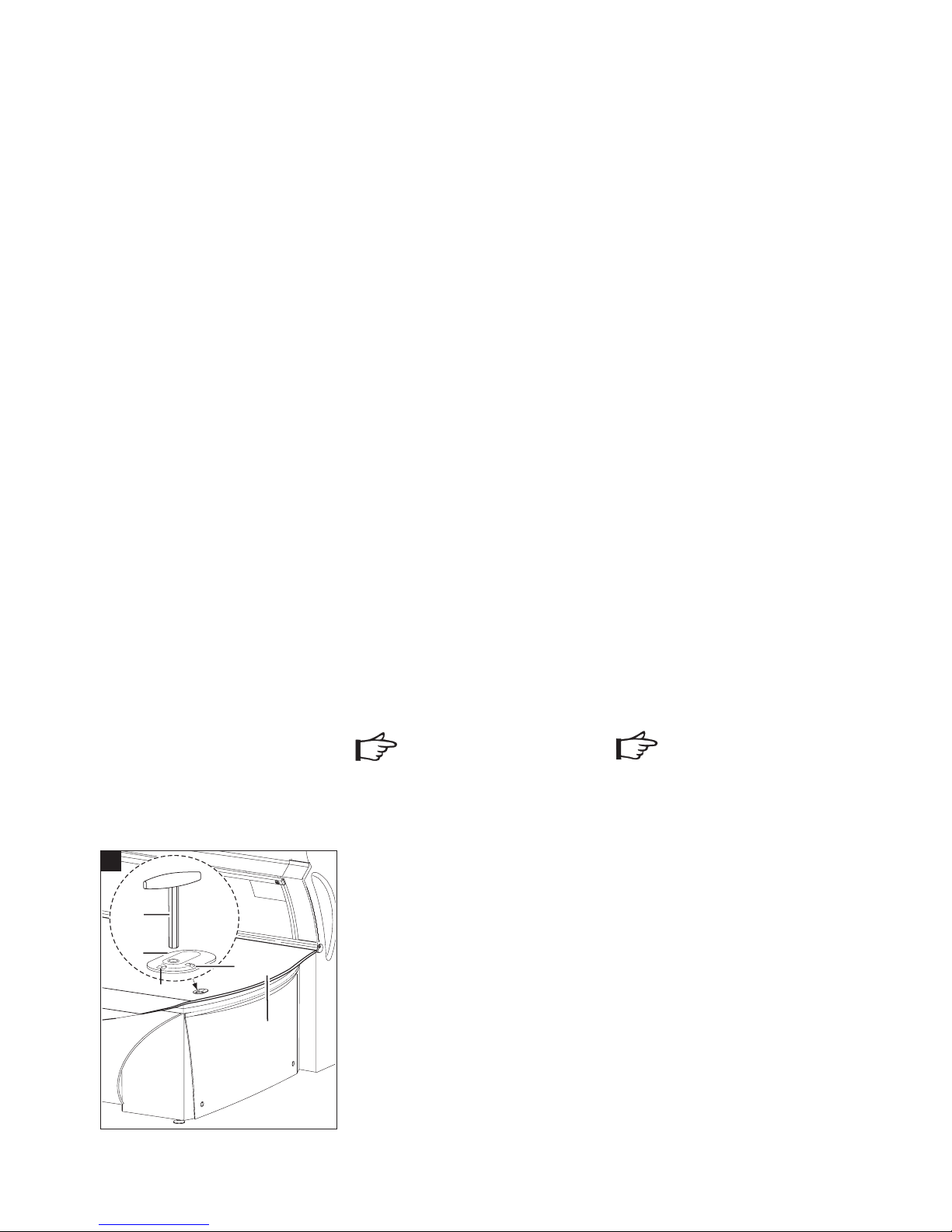

Lowering the bed acrylic
1. Hold the front long side of the bed acrylic
(14/5) in the middle and push it down onto
the bed.
2. Turn back both bolts (14/2) using the Allan
key (14/1) towards the symbol (14/4)
“closed”.
11
12
1
2
4
3
5
13
14
Page 14
14
1
2
3
4
1a
5a
5
5a
1
2
4
3
5
1
2
3
4
5
3.4. BREEZE-Behälter anschliessen
Bei der Auslieferung ab Werk ist der BREEZE Behälter noch nicht angeschlossen. Der verschlossene Behälter wird im vorderen Teil des Fußraumes an seinem späteren Platz transportiert.

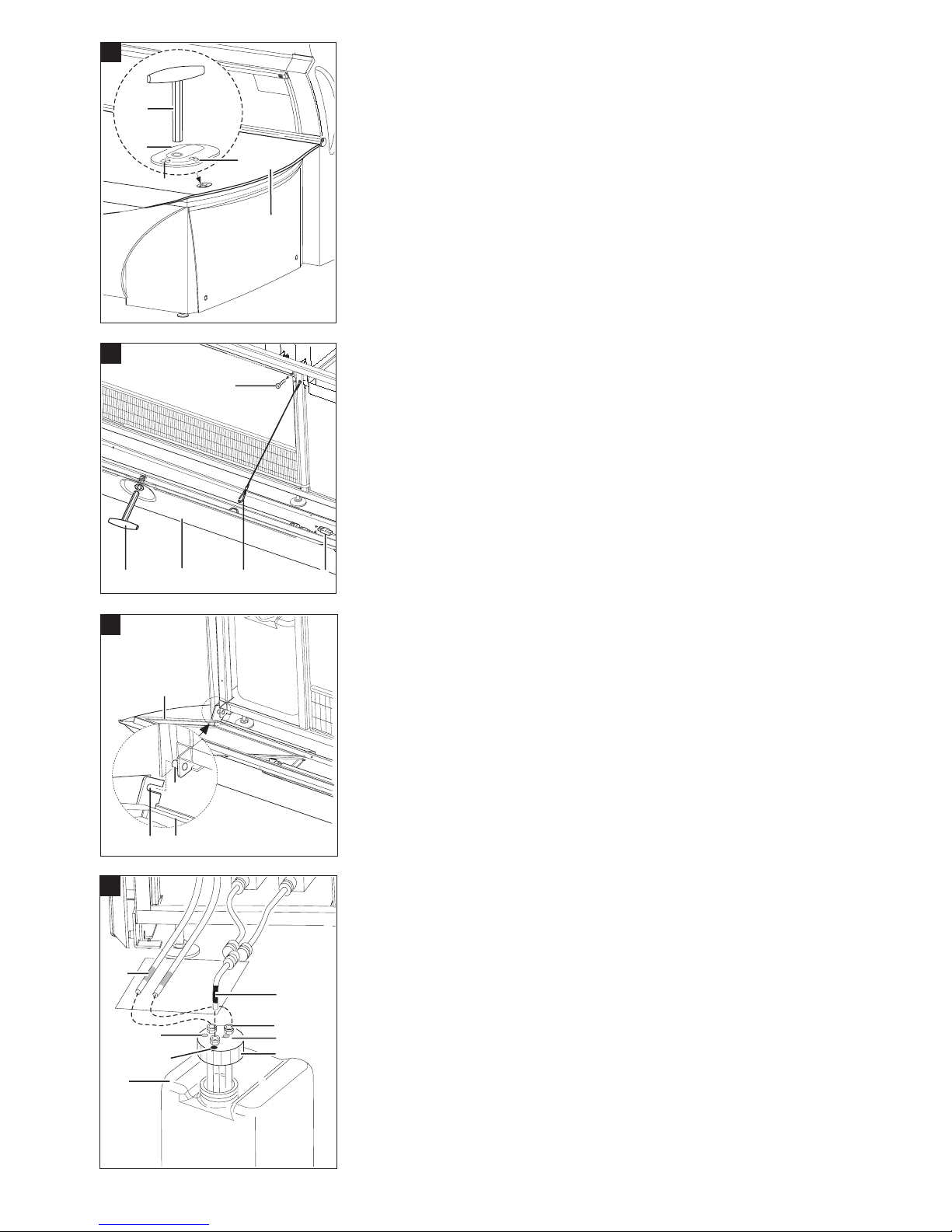

Liegenscheibe hochklappen
1. Entriegeln Sie die beiden Drehriegel (15/3)
in Richtung Symbol (15/3) „offen“
mit dem Innensechskantschlüssel (15/1).
2. Bewegen Sie die Liegenscheibe (15/5) nach
oben. Die Liegenscheibe wird durch die
beiden Gasdruckfedern oben gehalten.
3. Die Klimascheibe wird durch die Halterung
an der Liegenscheibe gehalten.
Grosse Abdeckhaub Fußgestell entfernen
1. Entriegeln Sie die Abdeckhaube (16/2) mit
dem Innensechskantschlüssel (16/1).
2. Die Frontschürze wird durch ein Fangseil
gehalten. Lösen Sie den Stecker (16/4) für
das FLOORLIGHT.
3. Hängen Sie das Fangseil am Karabiner
(16/3) aus und halten Sie die Frontschürze
fest.
4. Nehmen Sie die Frontschürze aus den unteren Aufnahmen (17/1 und 17/2) heraus
und legen Sie sie zur Seite ohne die
Kunststoffteile zu zerkratzen.

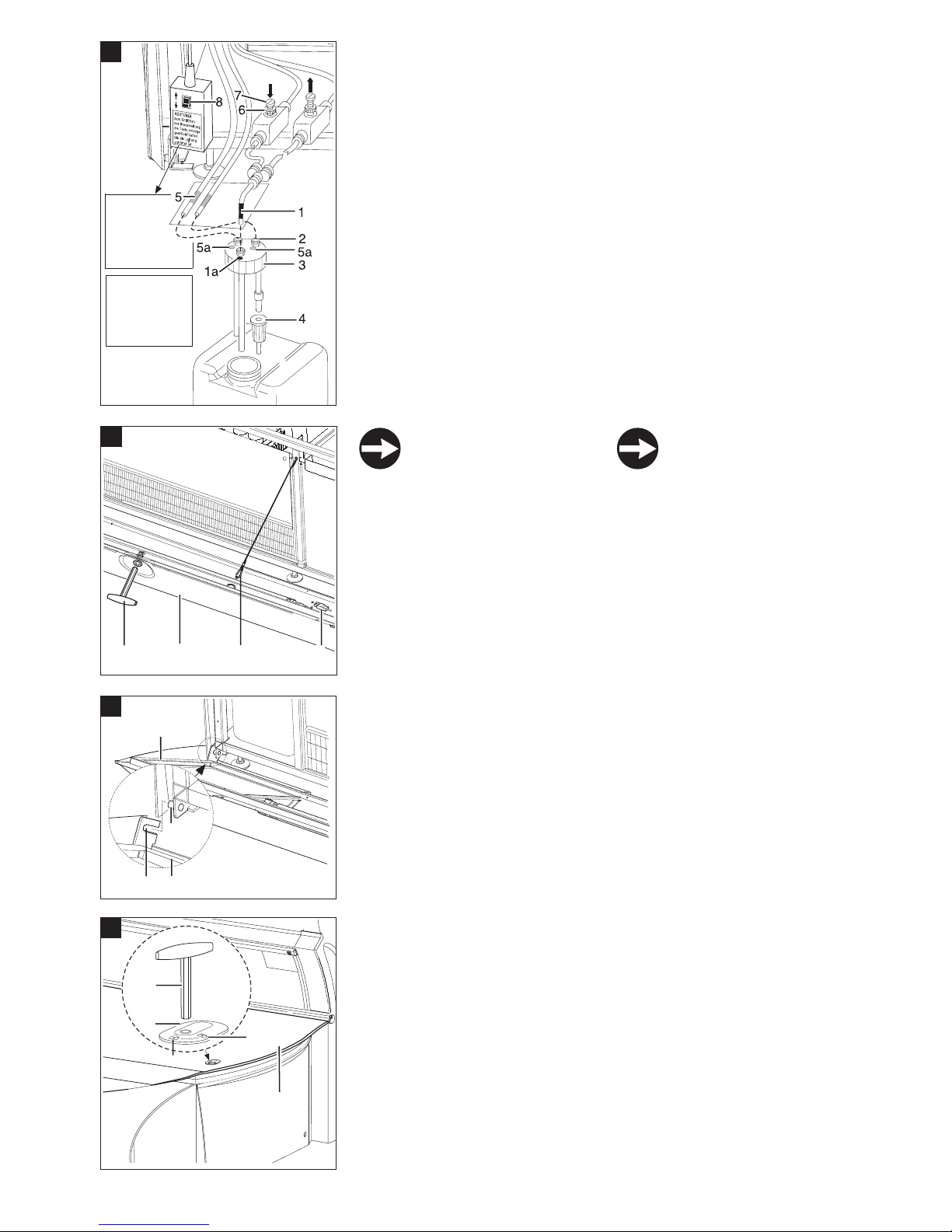

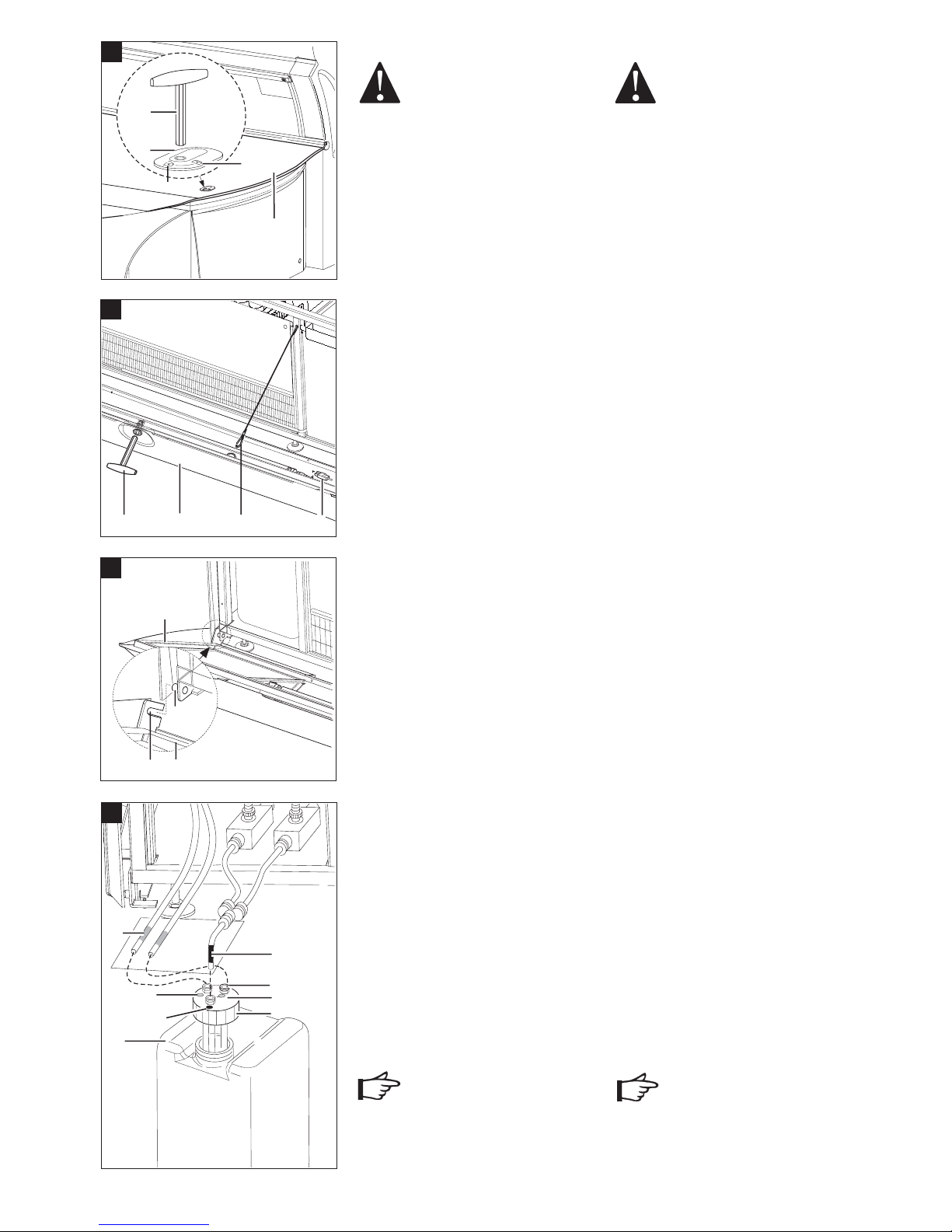

BREEZE-Behälter anschliessen
1. Entnehmen Sie den BREEZE-Behälter.
2. Nehmen Sie die Schläuche vom Deckel des
Behälters ab, in dem Sie die blauen Schnellsteck-Kupplungen (18/2) nach unten
drücken.
3 Legen Sie die Schläuche auf einem sauberen
Untergrund ab.
4. Schrauben Sie den Deckel des vollen
BREEZE-Behälters ab.
5. Schrauben Sie den Deckel (18/3) mit den
Leitungsanschlüssen auf den vollen Behälter.
6. Setzen Sie die Schläuche bis zum Anschlag
in die Schnellsteck-Kupplungen (18/2) ein.
7. Achten Sie darauf, dass Sie den Schlauch
mit rotem Aufkleber (18/1) auf den Anschluss mit dem roten Punkt (18/1a)
stecken und die Schläuche mit den grünen
Aufklebern (18/5) auf die Anschlüsse mit
dem grünen Punkt (18/5a) stecken.
8. Stellen Sie den vollen BREEZE-Behälter in
das Fußgestell.
Grosse Abdeckhaube Fußgestell montieren
1. Hängen Sie die Abdeckhaube (17/3) mit ihren
unteren Langlöchern in die Aufnahmestifte
(17/1) des Fußgestells ein.
2. Stecken Sie den Stecker (16/4) für das
FLOORLIGHT wieder ein.
3. Kippen Sie die Abdeckhaube etwas Richtung
Fußgestell.
4. Hängen Sie den Karabiner (16/3) in der Abdeckhaube ein. Kippen Sie die Abdeckhaube
oben Richtung Fußgestell, bis sie anliegt.
5. Verriegeln Sie die Frontschürze (16/2) mit
dem Innensechskantschlüssel (16/1).
Liegenscheibe herunterklappen
1. Fassen Sie die Liegenscheibe (15/5) mittig
an der vorderen Längsseite an und klappen
Sie diese auf die Liege herunter.
2. Drehen Sie beide Riegel (15/2) mit dem
Innensechskantschlüssel (15/1) in Richtung
Symbol (15/4) geschlossen zurück , so dass
die Liegenscheibe fest verankert ist.
3.4. Connecting the BREEZE tank
On delivery from the factory, the BREEZE tank is
not yet connected. The closed tank is transported
in the front part of the foot area in its later location.

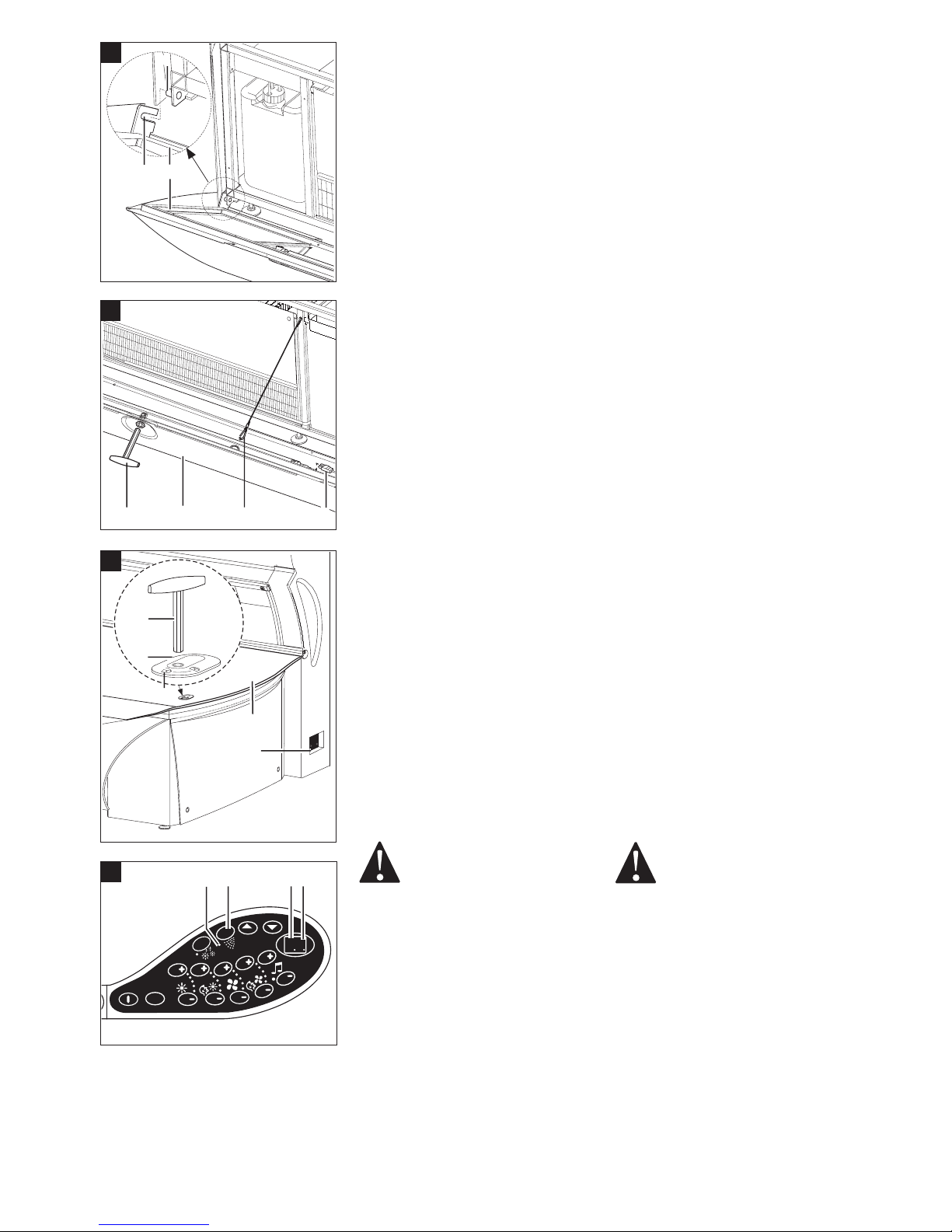

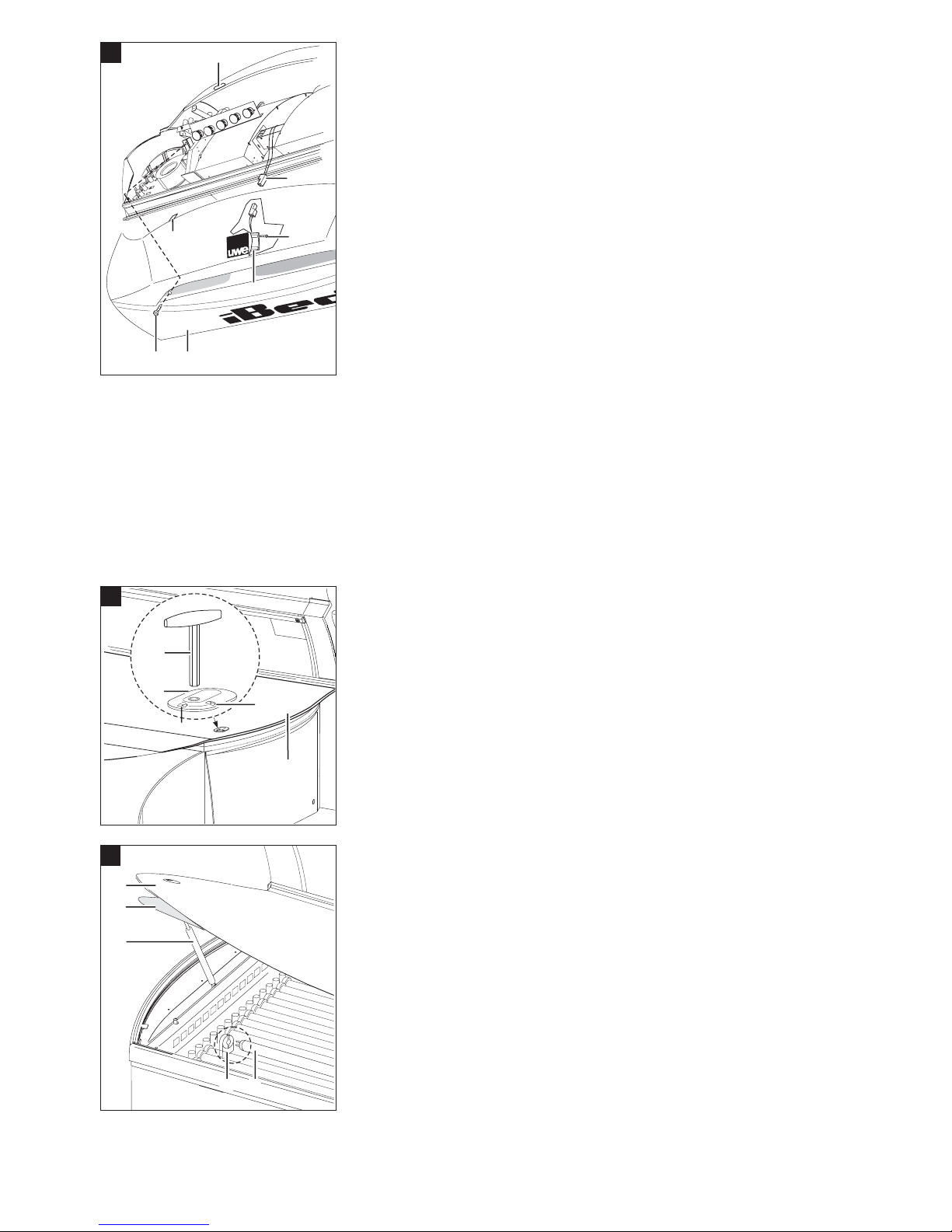

Lifting the bed acrylic
1. Unlock the two spagnolets (15/3) towards
the symbol (15/3) “open” with the Allen key
(15/1).
2. Move the bed acrylic (15/5) upwards. The
bed acrylic is held up by means of the two
gas springs.
3. The lower bed acrylic is held on the upper
bed acrylic by means of a holding device.
Removing large covering panel in front of the
base.
1. Unlock the covering panel (16/2) with the
2. Allen key (16/1). The front apron is held in
place by an arrester cable. Unfasten the plug
(16/4) for the FLOORLIGHT.
3. Hang the arrester cable on the spring hook
(16/3) and hold the front apron securely.
4. Remove the front apron from the lower
mounts (17/1 and 17/2) and place it to the
side without scratching the plastic parts.
Connecting the BREEZE tank
Replacing the BREEZE tank
1. Remove the BREEZE tank.
2. Remove the tubes from the cover of the tank
by pressing the blue instant plug-in clutches
(18/2) downwards.
3. Place the tubes on clean ground.
4. Unscrew the cover of the full BREEZE tank.
5. Screw the cover (18/3) with the line
connections onto the full tank.
6. Insert the tubes completely into the instant
plug-in clutches (18/2).
7. Pay attention to the fact that the tube with
the red sticker (18/1) is to be placed on the
connection with the red point (18/1a) and
that the tubes with the green stickers (18/5)
are to be placed on the connections (18/5a)
with the green point.
8. Place the full BREEZE tank into the base
frame.
Fitting the Large Covering Panel in Front of
the Base
1. Install the covering panel (17/3) with the pins
(17/1) of the base in the elongated holes.
2. Reconnect connector (16/4) for the
FLOORLIGHT.
3. Tilt the covering panel towards the base.
4. Hook both carbines (16/3) into the covering
panel. Move the large covering panel towards
the base until it touches the base.
5. Lock the front apron (16/2) with the Allen
key (16/1).
Lowering the bed acrylic
1. Hold the front long side of the bed acrylic
(15/5) in the middle and push it down onto
the bed.
2. Turn back both bolts (15/2) using the Allan
key (15/1) towards the symbol (15/4)
“closed”, so that the bed acrylic is secured
in place.
15
16
17
18
2
3
1
3
Page 15
15
1
2
3
4
1
2
3
4
5
3.4.1 BREEZE-Leitungen entlüften
Die BREEZE-Leitungen müssen bei der Erstinbetriebnahme, nach Wartungsarbeiten am BREEZESystem und nach einem Behälterwechsel entlüftet
werden. Siehe Kap. 6.6.3 Seite 35
Benutzen Sie dazu das ServiceModul in der Bedien-Einheit.
Folgen Sie den Anweisungen, wie
sie im Kapitel 5.1.3. Seite 20 unter
Programm PrP5 beschrieben sind.
3.4.2 AROMA-Flaschen anschliessen
Gerät vom Netz trennen. Benutzen
Sie bitte beim Arbeiten mit dem
AROMA Modul Handschuhe. Achten
Sie auf die Kanten des Gehäuses.
Vorsichtig arbeiten.
Bei Auslieferung ab Werk sind die beiden Kunststoffflaschen für AROMA noch nicht angeschlossen. Sie werden in einem separaten Karton
mitgeliefert.
Liegenscheibe hochklappen
1. Entriegeln Sie die beiden Drehriegel (19/2)
in Richtung Symbol (19/3) „offen“
mit dem Innensechskantschlüssel (19/1).
2. Bewegen Sie die Liegenscheibe (19/5) nach
oben. Die Liegenscheibe wird durch die
beiden Gasdruckfedern oben gehalten.
3. Die Klimascheibe wird durch die Halterung
an der Liegenscheibe gehalten.
Grosse Abdeckhaube vor dem Fußgestell
entfernen
1. Entriegeln Sie die Abdeckhaube (20/2) mit
dem Innensechskantschlüssel (20/1).
Die Frontschürze wird durch ein Fangseil
gehalten.
2. Lösen Sie den Stecker (X21) (20/4) für das
FLOORLIGHT.
3. Hängen Sie das Fangseil am Karabiner
(20/3) aus und halten Sie die Frontschürze
fest.
4. Nehmen Sie die Frontschürze aus den unteren Aufnahmen (21/1) heraus und legen
Sie sie zur Seite ohne die Kunststoffteile zu
zerkratzen.
5. Entnehmen sie den BREEZE-Behälter (21/4).
AROMA-Flaschen anschliessen
Zum Anschliessen der AROMA- Flaschen bleiben die Verschlusskappen auf den Flaschen.
1. Beachten Sie die Reihenfolge der Flaschen.
Ordnen Sie von rechts nach links entsprechend den Aufklebern die Flaschen Duft
Nr. 1 und Duft Nr. 2 an.
2. Drücken Sie die AROMA-Flasche Nummer 1
(22/1) und die AROMA-Flasche Nummer 2
(22/2) wie gezeigt auf das entsprechende
Anschlussrohr (22/3).
3. Drehen Sie die AROMA-Flaschen im Uhrzeigersinn auf das Anschlussrohr.
Achten Sie darauf, dass Sie die Flaschen
richtig festschrauben.
4. Stellen Sie den BREEZE-Behälter
(22/4) wieder an seinen vorgesehenen Platz.
3.4.1 Bleeding the BREEZE lines
The BREEZE lines must be bled during the initial
commissioning, following service work on the
BREEZE system and after changing the tank.
See Chapter 6.6.3 Page 35.
To do this, use the service module
in the operating unit. Follow the
instructions as described in
Chapter 5.1.3. Page 20 under
program PrP5.
3.4.2 Connecting AROMA bottles
Disconnect the unit from the power
supply. When working with the
AROMA module, please wear
gloves. Take note of the housing
edges. Work with care.
On delivery from the factory, the two glass bottles
for AROMA are not yet connected.
They are delivered in a separate carton.

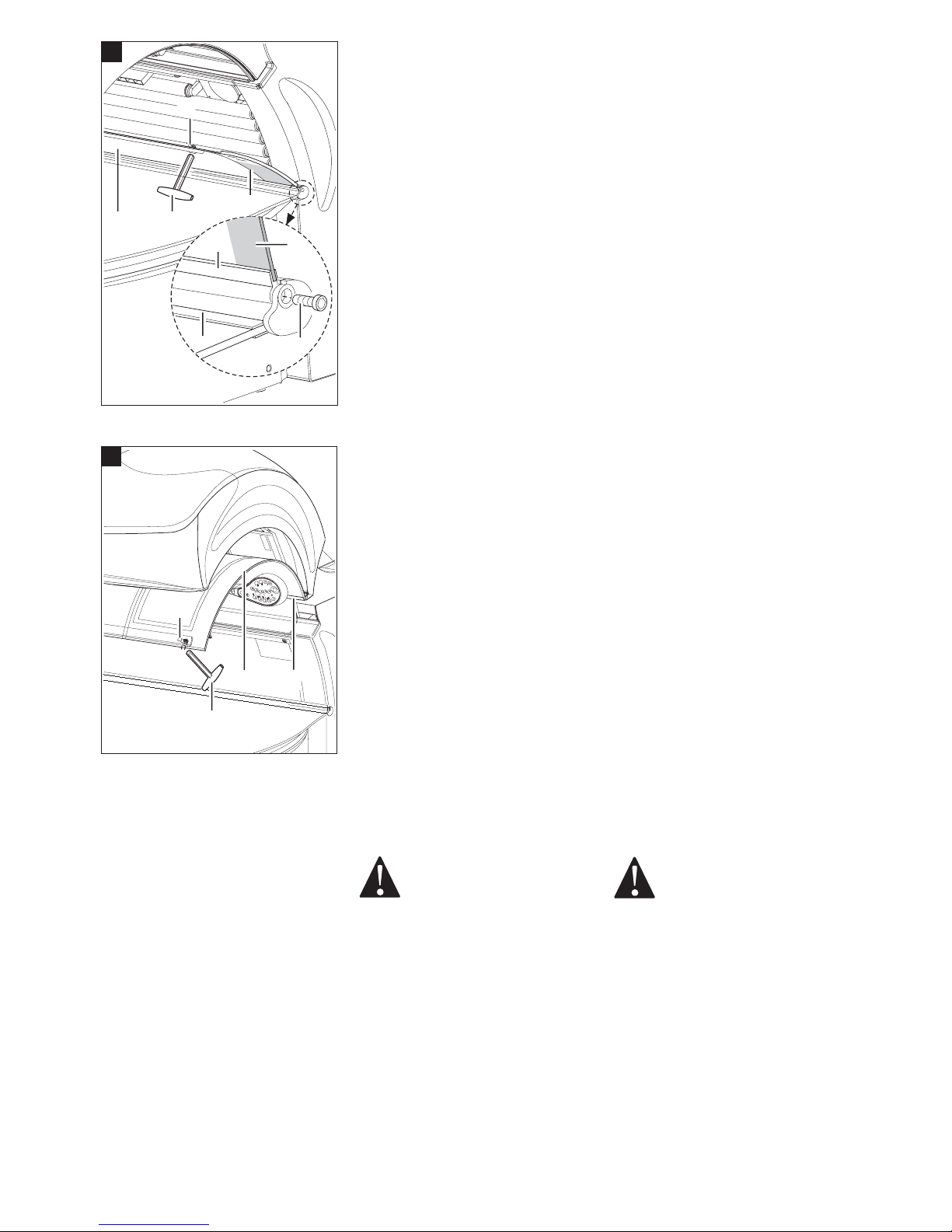

Lifting the bed acrylic
1. Unlock the two spagnolets (19/2) towards
the symbol (19/3) “open” with the Allen key
(19/1).
2. Move the bed acrylic (19/5) upwards. The
bed acrylic is held up by means of the two
gas springs.
3. The lower bed acrylic is held on the upper
bed acrylic by means of a holding device.
Removing large covering panel in front of the
base.
1. Unlock the covering panel (20/2) with the
Allen key (20/1). The front apron is held in
place by an arrester cable.
2. Unfasten the plug (X21) (20/4) for the
FLOORLIGHT.
3. Hang the arrester cable on the spring hook
(20/3) and hold the front apron securely.
4. Remove the front apron from the lower
mounts (21/1) and place it to the
side without scratching the plastic parts.
5. Remove the BREEZE tank (21/4).
Connecting AROMA bottles
To connect the AROMA bottles, the sealingcaps
remain on the bottles.
1. Note the sequence of the bottles. Position
the bottles from right to left according to the
stick-on labels Scent No. 1 and Scent No. 2,
respectively.
2. Push AROMA bottle number 1 (22/1) and
AROMA bottle number 2 (22/2) onto the
corresponding connection pipes (22/3) as
shown.
3. Turn the AROMA bottles clockwise onto the
connection pipe.
Make certain that you screw down the
bottles correctly.
4. Return the BREEZE (22/4) tank to its
intended place.
Warning
Warnung
Warning
Warnung
19
20
21
1
2
4
3
5
2
3
1
3
4
22
Page 16
16
1
2
3
6
5
1
2
3
1
2
4
3
Grosse Abdeckhaube vor dem Fußgestell
montieren
1. Hängen Sie die Abdeckhaube (23/3) mit ihren
unteren Langlöchern in die Aufnahmestifte
(23/1) des Fußgestells ein.
2. Stecken Sie den Stecker (24/4) für das
FLOORLIGHT wieder ein.
3. Kippen Sie die Abdeckhaube etwas Richtung
Fußgestell.
4. Hängen Sie den Karabiner (24/3) in der
Abdeckhaube ein. Kippen Sie die Abdeckhaube oben Richtung Fußgestell, bis sie
anliegt.
5. Verriegeln Sie die Frontschürze (24/2) mit
dem Innensechskantschlüssel (24/1).
Liegenscheibe herunterklappen
1. Fassen Sie die Liegenscheibe (25/5) mittig
an der vorderen Längsseite an und klappen
Sie diese auf die Liege herunter.
2. Drehen Sie beide Riegel (25/2) mit dem
Innensechskantschlüssel (25/1) in Richtung
Symbol (25/4) geschlossen zurück , so dass
die Liegenscheibe fest verankert ist.
3.5 Audiosystem
Auf der rechten Seite des Geräts befindet sich
die Anschlussplatte (25/6) für ein externes
Audiosystem, an der Sie ein unverstärktes Audiosignal einspeisen können.
Kassettenrecorder oder CD-Player liefern
hierfür ein geeignetes Signal.
3.6 Störmeldungen
Bei Erreichen der voreingestellten Wartungsintervalle folgender Funktionen leuchtet der
rechte Dezimalpunkt (26/4).
• BREEZE
• AROMA
• Hochdruck-Strahler
• Power Spot
• ND-Lampen
BREEZE weist folgende Besonderheitauf:
Nach längerer Überschreitung des voreingestellten Wartungsintervalls wechselt die Dauerleuchtanzeige des rechten Dezimalpunktes zu
einem Blinken und die BREEZE-Funktion wird deaktiviert. Siehe Kapitel 5.1 Wartungsintervalle.
4 REINIGEN - WICHTIGE INFORMATION
FÜR DEN BETREIBER
Achten Sie am Besonnungsgerät und
in dessen Umgebung auf äusserste
Hygiene. Staubablagerungen vermindern die Bräunungswirkung.
Ausschliesslich uwe Reiniger verwenden!
Reinigungsmittel nicht in die Augen sprühen!
Nicht in offene Flammen sprühen!
Nicht trinken!
Darf nicht in die Hände von Kindern gelangen!
Keine Flüssigkeit über das Gerät schütten, so
dass keine Feuchtigkeit in die Elektrik
gelangen kann.
Reinigungsmittel nach Gebrauchsanweisung
verwenden. Halten Sie die vom Hersteller
dafür vorgegebene Einwirkzeit ein.
Es besteht keine Garantie oder Gewährleistungshaftung bei Verwendung anderer
Reinigungsmittel.
Fitting the Large Covering Panel in Front of
the Base
1. Install the covering panel (23/3) with the pins
(23/1) of the base in the elongated holes.
2. Reconnect connector (24/4) for the
FLOORLIGHT.
3. Tilt the covering panel towards the base.
4. Hook both carbines (24/3) into the covering
panel. Move the large covering panel towards
the base until it touches the base.
5. Lock the front apron (24/2) with the Allen
key (24/1).
Lowering the bed acrylic
1. Hold the front long side of the bed acrylic
(25/5) in the middle
and push it down onto the bed.
2. Turn back both bolts (25/2) using the Allan
key (25/1) towards the symbol (25/4)
“closed”, so that the bed acrylic is secured
in place.
3.5 Audio system
On the right side of the bed, a connection plate
(25/6) for an external audio system is located
through which a non-amplified audio signal can
be fed.
Tape recorders or CD players supply a suitable
signal for this purpose.

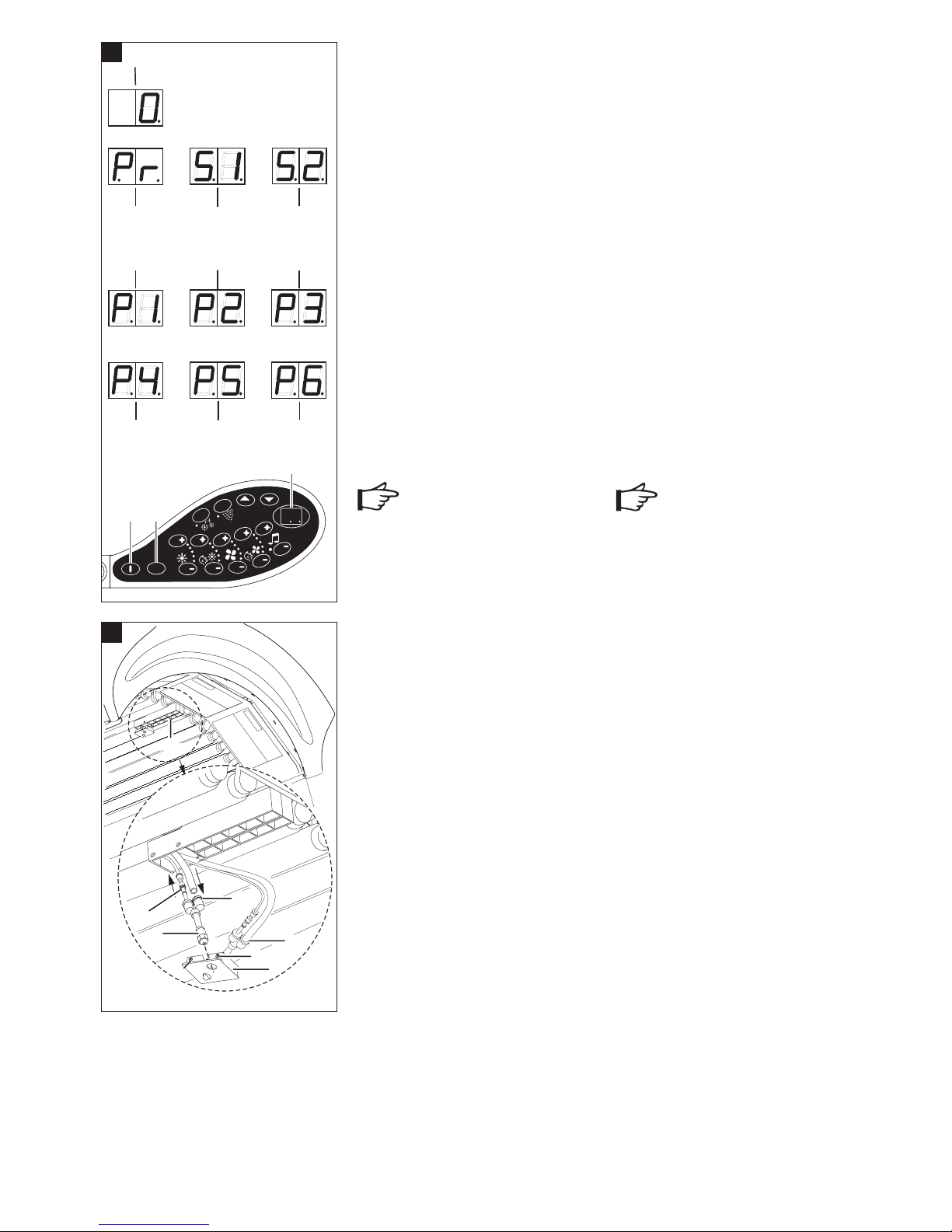

3.6 Error messages
When the preset service intervals have been
reached for the following functions, the right
decimal point illuminates (26/4):
• BREEZE
• AROMA
• High pressure lamps
• Power Spot
• Low pressure lamps
BREEZE has the following special fea-ture:
If the preset service interval is exceeded bya
relatively long period of time, the continuously
illuminated right decimal point beginsto flash and
the BREEZE function is deactivated.
See Chapter 5.1 Service intervals.
4 CLEANING – IMPORTANT INFORMATION FOR THE OPERATOR
Observe the utmost hygiene for the
sun bed and its surroundings.
Dust deposits reduce the tanning
effect.
Use only uwe cleaner!
Keep cleaning agents away from the eyes!
Do not spray cleaning agent near a naked
flame!
Do not drink!
Keep out of reach of children!
Do not pour liquid directly onto the unit to
avoid moisture affecting the electrical
equipment.
Follow the manufacturer’s instructions for the
cleaning agent and take account of the
specified activation time.
There is no liability or warranty if other
cleaning agents are used.
Warning
Warnung
23
24
25
26
P
O
1
88
2
3
4
Page 17
17
1
2
3
4
5
4.1 Reinigungsmittel
PICCOBELLO eignet sich besonders zur Desin-
fektion, Desodorierung und zur täglichen Reinigung von Flächen aller Art, insbesondere in
Sonnen- und Fitnessstudios. PICCOBELLO wird
von uwe als Konzentrat geliefert und muss mit
Wasser zu einer gebrauchsfertigen Lösung verdünnt werden.
PICCOBELLO gebrauchsfertig mischen
Mischen Sie 15 ml „PICCOBELLO“ auf 1 Liter
Wasser, dies ergibt eine 1,5 %-ige Gebrauchslösung, die eine Einwirkzeit von 1 Minute benötigt.
4.2 Korpus
1. Reinigen Sie die lackierten Flächen des
Gerätes mit einem schwach angefeuchteten
Tuch, wobei dem Wasser etwas Spülmittel
beigegeben werden kann. Verwenden Sie
keine scheuernden Mittel.
2. Beseitigen Sie hartnäckigen Schmutz mit einem weichen Tuch und einem ökologisch abbaubaren Reinigungsmittel (z. B. Neutralseife).
4.3 Acrylglasscheiben
Reinigungsmittel nach Gebrauchsanweisung
verwenden und die vom Hersteller dafür angegebene Einwirkzeit einhalten.
4.3.1 Acrylglasscheiben reinigen
1. Verwenden Sie für die Acrylglasscheiben
ausschliesslich den original uwe Reiniger
„PICCOBELLO“ oder das Paletti Hydro Vlies.
2. Sprühen Sie bei Verwendung des uwe
Reinigers „PICCOBELLO“ diesen auf die
Liegenscheibe (27/5) und lassen ihn ca. 1
Minute einwirken.
3. Trocknen Sie immer mit einem sauberen
Tuch nach.
4. Reinigen Sie von Zeit zu Zeit die Unterseite
der Liegenscheibe, die gewellte Klimascheibe
unter der Liegenscheibe, die Acrylglasscheibe des Seitenbräuners und die Acrylglasscheibe im Fluter.
Acrylglasscheiben dürfen nicht mit
alkoholhaltigen Reinigungsmitteln
gereinigt werden.
Die mattierte Seite der Liegenscheibe
(LIGHTGLASS) darf nicht mit Poliermittel behandelt werden.
4.3.2 Liegenscheibe reinigen

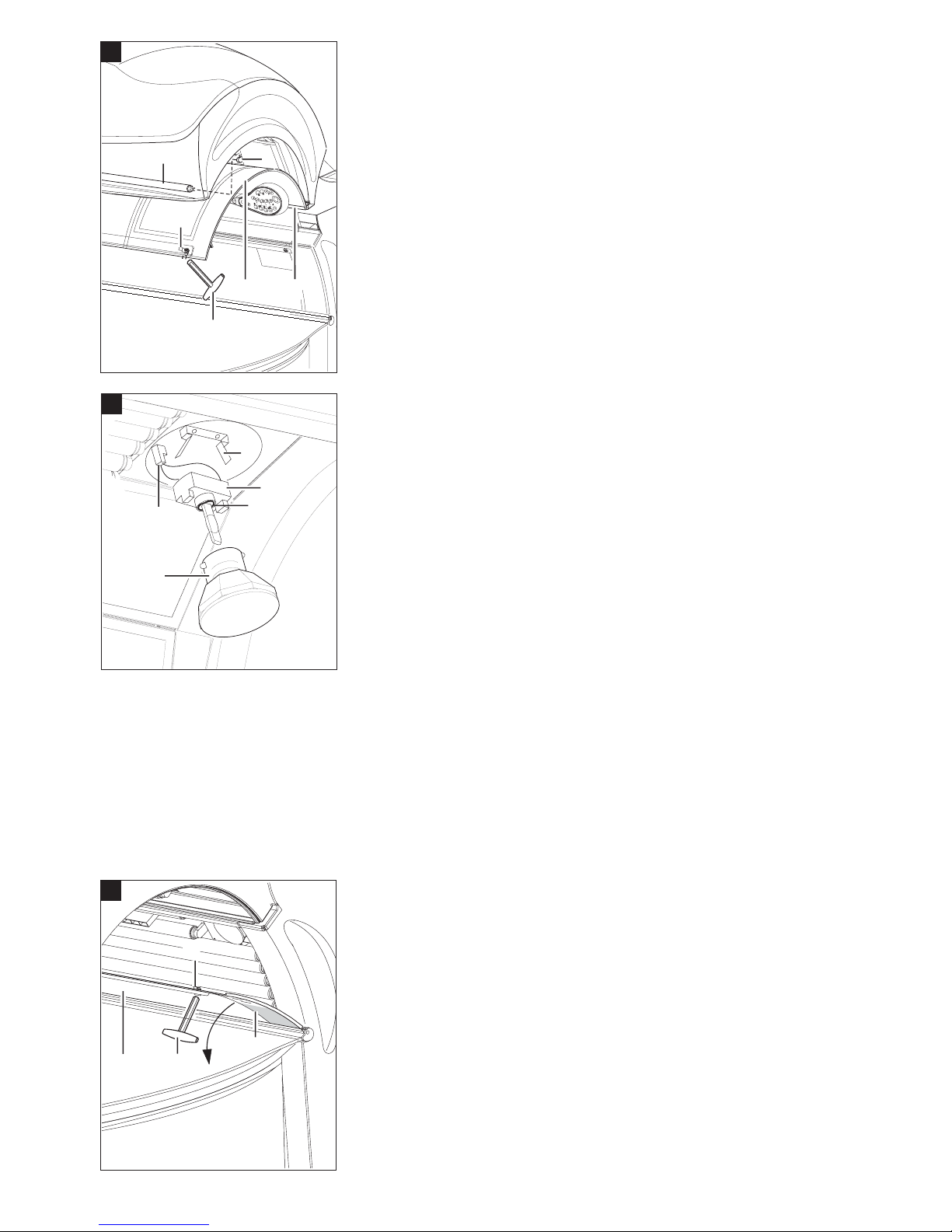

Liegenscheibe hochklappen
1. Entriegeln Sie die beiden Drehriegel (27/2)
mit dem Innensechskantschlüssel (27/1).
2. Bewegen Sie die Liegenscheibe (27/5) nach
oben. Die Liegenscheibe wird durch die
beiden Gasdruckfedern in geöffneter
Stellung gehalten.
3. Reinigen Sie die Unterseite der Liegenscheibe (27/5).
4. Trocknen Sie immer mit einem sauberen
Tuch nach.
4.1 Cleaning agent
PICCOBELLO is very well suited for disinfection,
deodorizing and daily cleaning of all types of
surfaces, particularly in tanning salons and
fitness studios. PICCOBELLO is supplied by uwe
in concentrated form and must be mixed with
water to produce a diluted solution which is ready
for use.
Mixing PICCOBELLO ready for use
Mix 15 ml of “PICCOBELLO“ with 1 litre of water.
This produces a 1.5 % solution which requires
an activation time of 1 minute.
4.2 Unit body
1. Clean the painted surfaces of the unit with
a damp cloth; some detergent can be mixed
in with the water. Do not use any abrasive
materials.
2. To clean stubborn soiling, use a soft cloth
and a biodegradable cleaning agent (e.g.
4.3 Acrylic sheets
Use cleaning agents according to instructions and
adhere to the reaction time specified by the
manufacturer.
4.3.1 Cleaning acrylic sheets
1. Only use original uwe PICCOBELLO cleaning
agent or Paletti Hydro Vlies for cleaning the
acrylic sheets.
2. If using the PICCOBELLO cleaning agent,
spray it onto the bed acrylic (27/5) and leave
to work for approx. 1 minute.
3. Always dry the acrylics after cleaning with a
clean cloth.
4. From time to time, clean the rear side of the
bed acrylic, the corrugated lower bed acrylic
beneath the bed acrylic, the acrylic sheet of
the side tanner and the acrylic sheet in the
canopy.
Acrylic sheets must not be cleaned
with cleaning agents which contain
alcohol.
The frosted side of the acrylic sheet bed
(LIGHTGLASS) must not be treated with
polishing agent.

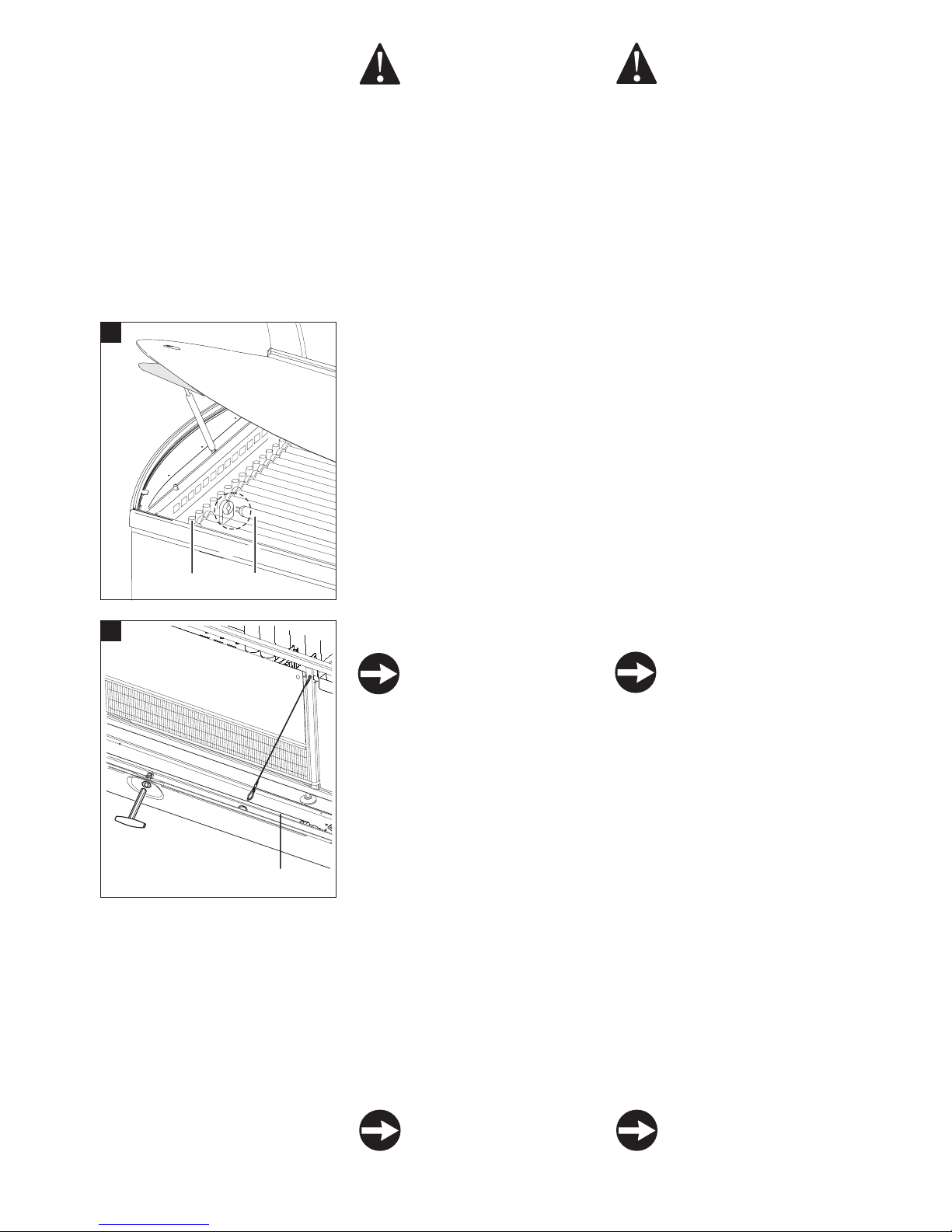

4.3.2 Cleaning Acrylic sheet bed
1. Unlock the two spagnolets (27/2) with
the Allen key (27/1).
2. Move the acrylic sheet bed ((27/5) upward.
The acrylic sheet bed is held in open position
by the two gas springs.
3. Clean the bottom of the acrylic sheet bed
(27/5).
4. Always dry with a clean cloth after cleaning.
Wichtig!
Important!
27
Page 18
18
1
2
3
1
2
3
4
5
1
2
3
Klimascheibe reinigen (optional)
1. Lösen Sie die Halterung an der Klimascheibe
(28/1).
2. Entnehmen Sie die Klimascheibe (28/2).
3. Reinigen Sie die Unterseite der Klimascheibe.
4. Legen Sie die gewellte Klimascheibe (28/2).
so auf die Liege, dass deren Aussparungen
in den Justierbolzen (28/3) sitzen und
reinigen Sie die Oberseite.
5. Trocknen Sie immer mit einem sauberen
Tuch nach.
Liegenscheibe herunterklappen
1. Fassen Sie die Liegenscheibe (29/5) mittig
an der vorderen Längsseite an und klappen
Sie diese auf die Liege herunter.
2. Drehen Sie beide Riegel (29/2) mit dem
Innensechskantschlüssel (29/1) in Richtung
Symbol (29/4) geschlossen zurück , so dass
die Liegenscheibe fest verankert ist.
Acrylglasscheibe Seitenbräuner
Acrylscheibe herunterklappen
1. Reinigen Sie die zugängliche Seite der
Acrylglasscheibe Seitenbräuner (30/1).
2. Nehmen Sie den Innensechskantschlüssel
(30/2).
3. Drehen Sie die vier Innensechskantriegel
(30/3) mit dem Innensechskantschlüssel um
90 Grad.
4. Kippen Sie den Seitenbräuner (30/1) mit
seiner vorderen Längsseite nach unten bis
dieser auf der Liege aufliegt.
Bitte vorsichtig auflegen!
5. Reinigen Sie die Innenseite der Acrylglasscheibe (30/1).
6. Klappen Sie den Seitenbräuner nach oben,
bis er anliegt.
7. Schliesen Sie die Drehriegel (30/3).
Acrylglasscheibe Fluter
Fluterrahmen mit Acrylglasscheibe herunterklappen
Reinigen Sie die zugängliche Seite der Acrylglasplatte Fluter.
4.3.3 Acrylglasscheiben HD-Module
Acrylglasscheiben HD-Module von aussen
reinigen
1. Reinigen Sie die zugängliche Aussenseite
der Acrylglasscheiben der HD-Module.
2. Trocknen Sie immer mit einem sauberen
Tuch nach.
3. Das Reinigen der Acrylglasscheibe von
innen erfolgt im Rahmen der Wartungsarbeiten.
Wartungsintervalle siehe Kapitel 5.1
• Reflektor
Wischen Sie die Reflektoren beim Lampenwechsel mit einem Alkohol getränkten Tuch ab.

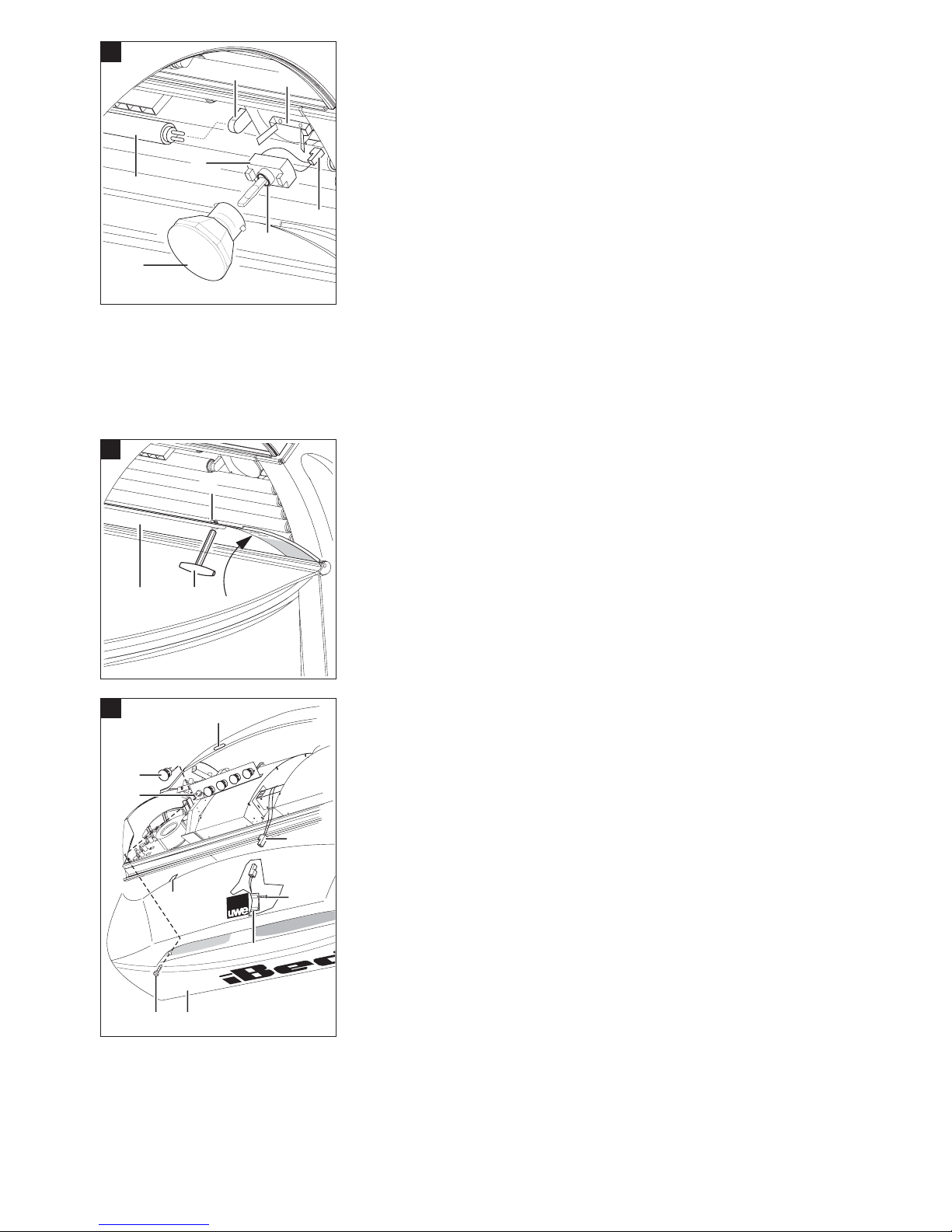

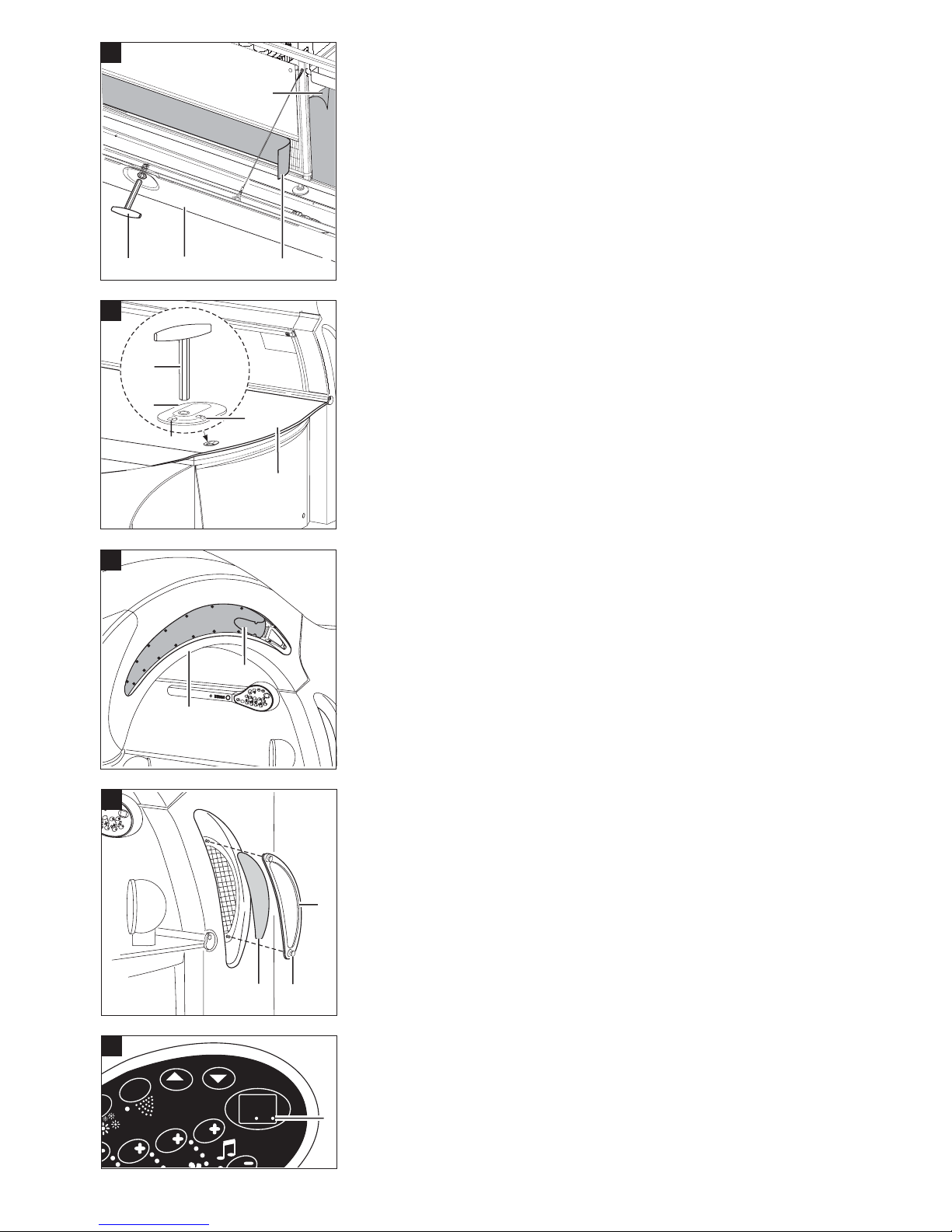

Cleaning air separation sheet (optional)
1. Loosen the mount on the air separation
(28/1).
2. Remove the air separation sheet (28/2).
3. Clean the bottom of the acrylic sheet bed.
4. Lay the corrugated acrylic panel on the bed
so that the adjusting bolts (28/3) fit in the
recessesand clean the top.
5. Always dry with a clean cloth after cleaning.
Lowering the bed acrylic
1. Hold the front long side of the bed acrylic
(29/5) in the middle and push it down onto
the bed.
2. Turn back both bolts (29/2) using the Allan
key (29/1) towards the symbol (29/4)
“closed”, so that the bed acrylic is secured
in place.
Acrylic Panel Sidetanner
Turn acrylic panel down
1. Clean the accessible part of the acrylic panel
sidetanner (30/1).
2. Take the Allen key (30/2).
3. Turn the four hexagonal bolts (30/3) to 90°
using the Allen key.
4. Tilt the sidetanner (30/1) down with the front
long side touches the bed.
Lower carefully!
5. Clean the inside of the acrylic panel (30/1).
6. Push thesidetanner to the top until it fits
closely.
7. Closed the bolt (30/3).
Acrylic Panel Canopy
Turn acrylic panel down
Clean the accessible part of the acrylic panel
canopy.
4.3.3 Acrylic sheets, HP modules
Cleaning the HP-module acrylic sheets from
the outside
1. Clean the accessible outer side of the
HPmodule acrylic sheets.
2. Always dry with a clean cloth after cleaning.
3. The acrylic sheet are cleaned from the inside
during the course of the service work.
For service intervals, see Chapter 5.1
• Reflectors
Wipe off the reflectors with a cloth moistened
with alcohol when replacing the reflectors.
29
30
28
Page 19
19
5 KNOW HOW FÜR DEN BETREIBER
5.1 Service-Modul
(Betriebsstunden, Fehlermeldung)
5.1.1 Service-Modul
Die Bedien-Einheit (31/1) dient zur Anzeige von
verschiedenen Betriebszuständen, Fehlermeldungen und liefert Service-Informationen. Mit den
Tasten der Folientastatur wird das Gerät bedient.
Im Standby Modus zeigt das Display den Wert
Null (31/1).
Das Service-Modul umfasst drei Menüs zum Abrufen von Betriebszuständen und Ablesen von
Fehlermeldungen auf dem Display (31/1) und
(32/1):
• Programm Menü Pr (32/2)
• Service Menü S1 (32/3)
• Service Menü S2 (32/4)
5.1.2 Bedienung des Service-Moduls
(siehe Service-Modul auf einen Blick Seite 22)
1. [START] (33/1) und die [STOP] (33/2) ca.
4 Sekunden lang gleichzeitig betätigen:
Das Programm Menü Pr (32/2) erscheint
auf dem Display.
2. [START] betätigen zum Wechseln zwischen
den drei Menüs.
Programm Menü Pr, Service Menü S1 oder
Service Menü S2 erscheinen.
3. Zum Programm-Eintritt im Programm Menü
Pr [STOP] drücken:
Die oberste Menüebene P1 (32/5) erscheint.
4. Mit [START] zur nächsten Menüebene
wechseln
5. [STOP] betätigen zur Anzeige der Parameter,
z.B. Betriebsstunden:
Es werden alternierend zwei Werte angezeigt.
Die einzelne Ziffer, die angezeigt wird, ist die
Zehntausenderstelle, die zwei Ziffern, die
angezeigt werden, stellen die Tausenderstelle
und die Hunderterstelle dar.
6. [START] betätigen und gedrückt halten.
Zehner- und Einerstelle ablesen
7. [START] und [STOP] gleichzeitig ca. 4 Se-
kunden lang betätigen zum Setzen der bis
jetzt gezählten Zeit auf Null (32/1) (Reset),
z.B. nach einem Lampenwechsel.
8. Auf der obersten Menüebene Pr erneut
gleichzeitig [START] und die [STOP] ca. 4
Sekunden lang betätigen.
Das Service-Menü wird verlassen, das
Display geht in den Standby-Modus.
Wenn nach Beendigung des ServiceModuls das Gerät innerhalb von 5
Minuten vom Netz getrennt wird,
werden die geänderten Parameter
gespeichert und aktiviert.
Werden Parameter geändert, aber nach dem Austritt aus dem Service-Modul nicht durch Trennen
des Geräts bestätigt, bleiben sämtliche Einstellungen bestehen, die vor dem Eintritt in das
Service-Moduls aktiv waren.
Weitere Informationen zum Service-Modul sind
im Diagramm auf Seite 22 zu finden.
5 KNOW HOW FOR THE OPERATOR
5.1 Service module
(Operating hours, error messages)
5.1.1 Service module

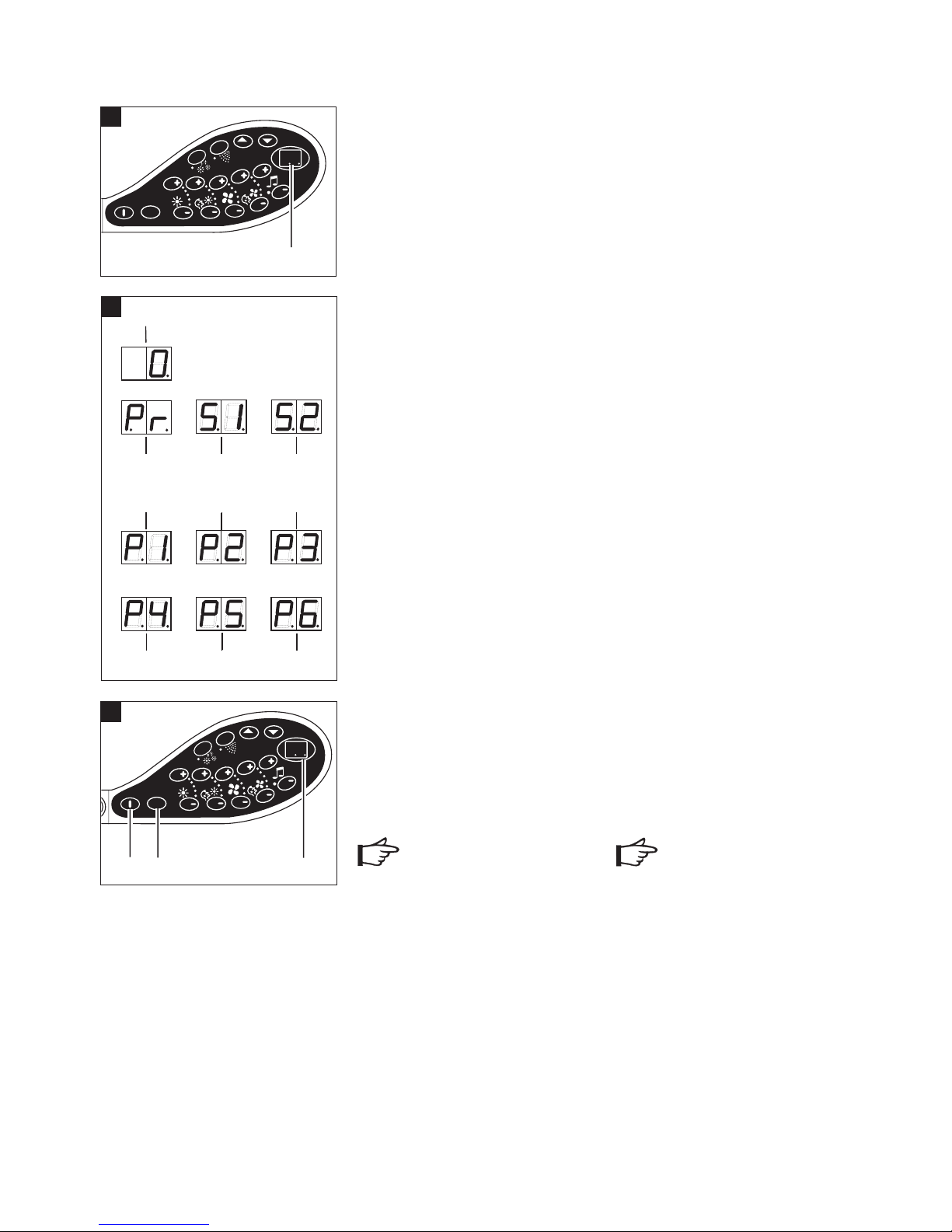

The operating unit (31/1) is used to display
various operating states and error messages and
provi-des service information.
The unit is operated with the buttons on the key
pad. In the standby mode, the display shows the
value zero (31/1).

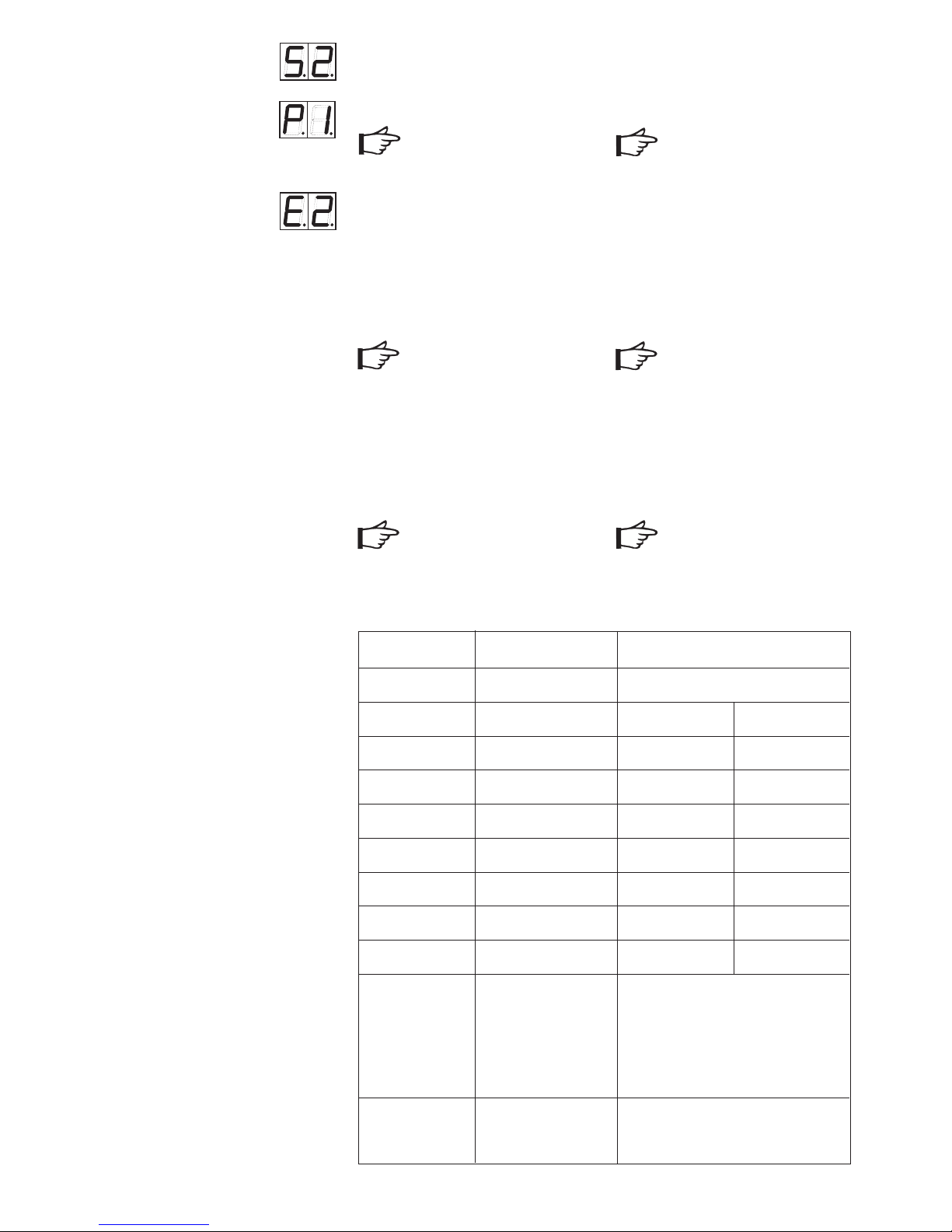

The service module includes three menus for
calling up operating states and for reading error
messages on the display (31/1) and (32/1):
• Program menu Pr (32/2)
• Service menu S1 (32/3)
• Service menu S2 (32/4)
5.1.2 Operating the service module
(see Service module at a glance on page 23)
1. Simultaneously actuate [START] (33/1) and
[STOP] (33/2) for approx. 4 seconds:
The program menu Pr (32/2) appears on
the display.
2. Actuate [START] to change between the three
menus.
The program menu Pr, service menu S1 or
service menu S2 appears.
3. To enter the program, press Pr [STOP] in
the program menu.
The top menu level P1 (32/5) appears.
4. Use [START] to switch to the next menu level
5. Actuate [STOP] to display the parameters,
e.g. operating hours
Two values are displayed alternately. The
single digit which is displayed is the tenthousands place; the two digits which are
displayed represent the thousands and
hundreds places, respectively.
6. Actuate and hold down [START].
Read the tens and single digit places
7. Simultaneously actuate [START] and [STOP]
and hold down for approx. 4 seconds to set
the time counted up to now to zero (32/1)
(reset), e.g. after replacing
a lamp.
8. On the top menu level Pr, again actuate
[START] and [STOP] simultaneously for
approx. 4 seconds.
The service menu is exited and the display
switches to the standby mode.
If the unit is disconnected from the
power supply within 5 minutes
following completion of the service
module,the changed parameters
are stored and activated.
If parameters are changed, but not confirmed
after exiting from the service module by
disconnecting from the power supply, all settings
remain as they were prior to entering the service
module.
For further information on the service module,
refer to the diagram on page 23.
32
Wichtig!
Important!
P
O
0
0
1
1
2
3
4
5
6
7
8
9
10
P
O
1
88
2
3
31
33
Page 20
20
5.1.3 Service module menus
Program menu Pr
1. Operating hours can be read in the program
menu.
PrP1: operating hours solarium
PrP2: operating hours lamps, LP lamps
in the bed, HP lamps for the body
tanners, side tanner
in the
multifunction unit
PrP3: operating hours HP lamps for the
facial tanner, POWER SPOT
PrP4: BREEZE spray cycles
PrP5: Bleed BREEZE, necessary during
a) initial commissioning
see Chapter 3.4.1
b) tank change and service work
on the BREEZE system see
Chapter 6. Servicing and
Maintenance
PrP6: operating hours AROMA
PrP7: Over run time for BINGO-Function
PrP8: Audio: adjustment of basic volume
from 1 to 64
PrP9: Audio: adjustment of maximum
volume from 1 to 64.
2. Example: by actuating [STOP] in the program
menu P2, the currently elapsed operating
hours are read for the lamps, LP lamps
in the bed, High pressure lamps and POWER
SPOT in the body tanner and side tanner.
3. Reading the operating hours:
Two values are displayed alternately.
The single digit which is displayed is the tenthousands place; the two digits which are
displayed represent the thousands and
hundreds places, respectively.
4. Actuate and hold down [START].
Read the tens and single digit places
5. Simultaneously actuate [START] and [STOP]
and hold down for approx. 4 seconds to set
the time counted up to now to zero (5-2/1)
(reset), e.g. after replacing a lamp.
6. If an operating hour counter has reached its
limit value, the right decimal point of the 7segment display illuminates on the display.
If the unit is disconnected from the
power supply within 5 minutes
following completion of the service
module, the changed parameters
are stored and activated.
Service menu S1
In service menu S1 you can read:
S1P1: the cooling time of the fan: must not
be changed
S1P2: not assigned
S1P3: not assigned
S1P4: limit value of the operating hours for:
lamps, LP lamps in the bed, HP lamps
for body tanner and side tanner in the
multifunction (MF) module. If the limit
value is reached, the right decimal point
on the display illuminates.
S1P5: limit value of operating hours for:
operating hours HP lamp and POWER
SPOT for facial tanner If the limit value is
reached, the right
decimal point on the
display illuminates.
If the unit is disconnected from the
power supply within 5 minutes
following completion of the service
module, the changed parameters are
stored and activated.
5.1.3 Menüs des Service-Moduls
Programm Menü Pr
1. Betriebstunden können Sie im Programm
Menü ablesen.
PrP1: Betriebsstunden Solarium
PrP2: Betriebsstunden Leuchtmittel, ND
Lampen in der Liege, HD-Strahler
Körperbräuner, Schulterbräuner in
der Multifunktions-Einheit
PrP3: Betriebsstunden HD-Strahler
Gesichtsbräuner, POWER SPOT
PrP4: Sprühvorgänge BREEZE
PrP5: Entlüften BREEZE, erforderlich bei
a) Erstinbetriebnahme
siehe Kapitel 3.4.1
b) Behälterwechsel und Wartungs-
arbeiten am BREEZE-System
siehe Kapitel
6. Wartung und
Instandhaltung
PrP6: Betriebsstunden AROMA
PrP7: Nachlauf-Zeit für BINGO-Funktion
PrP8: Audio. Einstellen der Grund-Laut-
stärke von 1 - 64.
PrP9: Audio. Einstellen der maximalen
Lautstärke von 1 - 64.
2. Beispiel: Durch Betätigen von [STOP] im
Programm Menü P2 werden die aktuell abgelaufenen Betriebsstunden der Leuchtmittel,
ND-Lampen in der Liege, Hochdruck-Strahler
und POWER SPOT Seitenbräuner abgelesen.
3. Ablesen der Betriebsstunden:
Es werden alternierend zwei Werte angezeigt.
Die einzelne Ziffer, die angezeigt wird, ist die
Zehntausenderstelle, die zwei Ziffern, die
angezeigt werden, stellen die Tausenderstelle
und die Hunderterstelle dar.
4. [START] betätigen und gedrückt halten.
Zehner- und Einerstelle ablesen.
5. [START] und [STOP] gleichzeitig ca. 4 Sekunden lang betätigen zum Setzen der bis
jetzt gezählten Zeit auf Null (5-2/1) (Reset),
z.B. nach einem Lampenwechsel.
6. Hat ein Betriebsstundenzähler den Grenzwert
für den Wechsel der Leuchtmittel erreicht,
so leuchtet der rechte Punkt der 7-SegmentAnzeige auf dem Display.
Wenn nach Beendigung des ServiceModuls das Gerät innerhalb von 5
Minuten vom Netz getrennt wird,
werden die geänderten Parameter
gespeichert und aktiviert.
Service Menü S1
Sie können im Service Menü S1 ablesen:
S1P1: Lüfternachlaufzeit: darf nicht
verändert werden
S1P2: nicht belegt
S1P3: nicht belegt
S1P4: Grenzwert der Betriebsstunden von:
Leuchtmittel, ND-Lampen in der Liege, HD-
Strahler Körperbräuner und Seitenbräuner
im MF-Modul. Ist der Grenzwert erreicht,
so leuchtet der rechte Dezimalpunkt auf
dem Display.
S1P5: Grenzwert der Betriebsstunden von:
Betriebsstunden HD-Strahler und POWER
SPOT Gesichtsbräuner. Ist der Grenzwert
erreicht, so leuchtet der rechte Dezima-
punkt auf dem Display.
Wenn nach Beendigung des ServiceModuls das Gerät innerhalb von 5
Minuten vom Netz getrennt wird,
werden die geänderten Parameter
gespeichert und aktiviert.
Wichtig!
Important!
Wichtig!
Important!
Page 21
21
Service Menü S2
Sie können im Service Menü S2 ablesen:
S2P1: Ablesen des Fehlerspeichers
Wenn der linke Dezimalpunkt
leuchtet, sind ein oder mehrere
Fehler gespeichert.
1. Mit [STOP] gelangen Sie zur Fehleranzeige
Fehlermeldungen im Sevice Menü S2 werden
mit einem E in der linken Stelle und einer
Fehlernummer in der rechten Stelle
dargestellt, z.B. E2.
2. Durch wiederholtes Betätigen von [START]
können Sie sich durch den Fehlerspeichertasten und sich die maximal 10 letzten Fehler
anzeigen lassen.
Wenn eine Fehlermeldung auf dem
Display erscheint: Setzen Sie sich in
Verbindung mit dem Kundendienst
von uwe oder Ihrem Fachhändler.
Löschen Sie den Fehlerspeicher
noch nicht, sondern erst nach Rücksprache mit dem Kundendienst von
uwe oder Ihrem Fachhändler.
5.2 Voreingestellte Wartungsintervalle
Das Erreichen der voreingestellten
Wartungsintervalle wird mit Dauerlicht
des rechten Dezimalpunktes auf der
Display-Anzeige signalisiert.
Service menu S2
In service menu S2 you can read:
S2P1: reading the error memory
If the left decimal point illuminates,
one or more errors are stored.
1. Use [STOP] to access the error display
Error
messages in the service menu S2 are displayed with an E in the left position and an
error number in the right position, e.g. E2.
2. By repeatedly actuating [START], you can
cycle through the error memory and display
up to the last 10 errors.
If an error message appears on the
display: Contact uwe customer
service or your specialized dealer.
Do not yet clear the error memory.
Rather, first consult uwe customer
service or your specialized dealer.
5.2 Preset service intervals
When the preset service intervals are
reached, the right decimal point on the
display illuminates continuously.
Wichtig!
Important!
Wichtig!
Wichtig!
Important!
Important!
5.2.1 Übersicht über mögliche Einstellungen /
Overview of Possible Settings
Werkseinstellungen Mögl. Einstellbereich des Betreibers
Factory Settings Possible setting ranges for the operator
Sprache Deutsch Auswahl aus 14 Sprachen
Language German Choice of 14 languages
Minimaler Wert Maximaler Wert
Minimum value Maximum value
Nachlaufzeit 6 Minuten 4 Min. 6 Min.
Overrun time 6 minutes
BINGO-Zeit 2 Minuten 1 Min. 3 Min.
BINGO time 2 minutes
Niederdruck Lampen 500 Betriebsstunden (h) 350 h 700 h
Low-pressure lamps 500 operating hours (hrs) 350 hrs 700 hrs
Hochdruck Strahler 500 Betriebsstunden (h) 350 h 700 h
High-pressure lamps 500 operating hours (hrs) 350 hrs 700 hrs
POWER SPOT 500 Betriebsstunden (h) 350 h 700 h
POWER SPOT 500 operating hours (hrs) 350 hrs 700 hrs
Filtermatte 150 Betriebsstunden 100 h 300 h
Filter mats 150 operating hours 100 hrs 300 hrs
Starter 1000 Betriebsstunden 700 h 1400 h
Starter 1000 operating hours 700 hrs 1400 hrs
BREEZE Modul 2000 Sprühvorgänge Nicht veränderbar, zählt die Anzahl derSprüh-
vorgänge von 2000 rückwärts herunter
Achtung! Nach 1920 Aktivierungen ist die
BREEZE Taste gesperrt
BREEZE Module 2000 spraying operations Cannot be changed, counts down the number
of spraying operations from 2000.
Warning! After 1920 activations the BREEZE
button is locked
AROMA-Modul 300 AROMA-Betriebs- Nicht veränderbar
stunden
AROMA module 300 AROMA operating Cannot be changed
hours
Page 22
22
Das Servicemodul auf einen Blick
Taste Start u. Stop
4 Sekunden drücken
Taste Start
Taste Start
Taste Stop
Taste Start
Taste Start
Taste Start
Taste Start
Taste Start
Taste Stop
Taste Start
Taste Start
Taste Stop
Taste
Stop
Taste Start
festhalten
PrP1
Betriebsstunden Solarium
Tas te
Stop
Taste Start
festhalten
Taste Start + Stop 4 Sekunden drücken
PrP2
Betriebsstunden ND-Lampen
PrP3
Betriebsstunden U·P·P HD-Lampen/
Tas te
Stop
Taste Start
festhalten
Taste Start + Stop 4 Sekunden drücken
PrP4
Sprühvorgänge Breeze
Tas te
Stop
Taste Start
festhalten
Taste Start + Stop 4 Sekunden drücken
PrP6
Betriebsstunden Aroma
Taste
Stop
Taste Start
festhalten
Taste Start + Stop 4 Sekunden drücken
Taste
Stop
PrP5
Entlüften
S1P1
nicht belegt
S1P2
Temperatur 1 Zuluft
Taste
Stop
Taste
Stop
S1P3
Temperatur 2 Abluft
S2P1
Fehlerspeicher
Programmmenü Pr
Servicemenü S1
Servicemenü S2
Standby Zustand
Taste
Stop
Taste
Start
Taste Start
Anzeige der letzten
10 aufgetretenen
Fehlermeldungen
Taste Start
+ Stop 4
Sekunden
drücken
Taste Start
Taste Start
S1P4
Grenzwert Betriebsstunden ND-Lampen 100er und 1000er Stelle
S1P5
Grenzwert Betriebsstunden 100er und 1000er StelleU·P·P / HD-Lampen
Taste
Stop
Taste
Start
Taste
Start
Tas te
Start
Taste Start
Taste
Stop
Taste
Start
Taste
Start
Tas te
Start
Taste Start
Taste Start
Taste
Start
Taste
Start
Taste
Start
Taste Start
PrP9
Tas te
Stop
Taste
Start
Taste Start
Taste
Start
Taste
Start
Maximale Lautstärke
Taste Start
PrP7
Taste
Stop
Taste
Start
Taste Start
Taste
Start
Tas te
Start
Zeit für BINGO-Funktion
Taste Start
PrP8
Tas te
Stop
Taste
Start
Taste Start
Taste
Start
Taste
Start
Entlüften
Grundlautstärke
Page 23
23
The service at a glance
Press the Start and Stop
buttons simultaneously
for about 4 seconds
STOP button
Stop
button
hold down the
START button
PrP1
Operating hours Solarium
PrP2
Operating hours ND-Lamps
PrP3
Operating hours /U·P·P HD-Lamps
PrP4
Spray cycles BREEZE
PrP6
Operating hours AROMA
PrP5
Bleed BREEZE
S1P1
not engaged
S1P2
Ingoing air temperature 1
S1P3
Outgoing air temperature 2
S2P1
Memory error
Programm menu Pr
Service menu S1
Service menu S2
Standby Mode
The last ten errors
are displayed
S1P4
Limit operating hours ND-lamps hundreds and thousands digits
S1P5
Limit operating hours HD-lamps hundreds and thousands digitsU·P·P /
Bleed BREEZE
START
button
START button
STOP
button
START and STOP press for 4 sec.
STOP
button
hold down the
START button
STOP
button
hold down the
START button
STOP
button
STOP
button
STOP
button
STOP
button
hold down the
START button
hold down the
START button
START button
START
button
STOP
button
START button
START
button
START
button
STOP
button
STOP
button
STOP
button
START
button
START Button
START
button
START
button
START
button
START
button
START
button
START Button
START button
START
button
START
button
Press the
START
and
STOP
buttons
simultaneously
for about
4 seconds
STOP button
START
button
START
button
START button
START button
START button
START button
START button
PrP9
STOP
button
Maximum volume
START button
START
button
START
button
START
button
START button
START and STOP press for 4 sec.
START and STOP press for 4 sec.
START and STOP press for 4 sec.
PrP7
STOP
button
Time for BINGO
START button
START
button
START
button
START
button
START button
PrP8
STOP
button
Basic volume
START button
START
button
START
button
START
button
START button
Page 24
24
6 WARTUNG UND INDSTANDHALTUNG
Zu Wartungs- und Instandhaltungsarbeiten Gerät immer vom Netz
trennen! Gerät gegen unbeabsichtigtes Wiedereinschalten sichern!
Halten Sie sich unbedingt an die Sicherheitsund
Gefahrenhinweise, wie sie in Kapitel 1 angegeben sind.
Der Betreiber hat dafür zu sorgen, dass das
Gerät immer nur in einwandfreiem Zustand
betrieben wird.
Auf regelmässige Wartung und Überprüfung der
technischen Einrichtungen achten.
Bei Reparatur- bzw. Wiederinbetriebnahmetätigkeiten sind zusätzliche Massnahmen, wie
Abschrankung gegen den Zutritt Unbefugter
unbedingt notwendig.
Es dürfen nur autorisierte Personen an dem
Gerät arbeiten, wenden Sie sich dazu bitte an
Ihren Fachhändler oder die Fa. uwe.
Es ist jede Arbeitsweise zu unterlassen, die die
Sicherheit an dem Gerät beeinträchtigt.
Beziehen Sie immer nur Original-Ersatzteile
über Ihren Fachhändler oder uwe. Es kann keine
Haftung übernommen werden, wenn andere als
die Original-Ersatzteile eingebaut werden.
Gerät nicht ohne Acrylglasscheiben
betreiben.
6.1 Auswechseln der Acrylglasscheiben
Die Acrylglasscheiben sind spezielle Kunststoffe
mit hoher UV-Durchlässigkeit. Verwenden Sie
deshalb bei Ersatz auf keinen Fall Fensterglas oder
handelsübliches Acryl, weil diese die UVStrahlen
ganz oder teilweise ausfiltern. Beziehen Sie die
Original-Acrylglasscheiben immer von Ihrem
Fachhändler oder Gerätehersteller. Bei der
Ersatzlieferung sind die Acrylglasscheiben auf
beiden Seiten mit einer Schutzfolie umhüllt.
Ziehen Sie die Schutzfolie vor dem Einsetzen in
die Besonnungsgeräte ab. Betreiben Sie die
Geräte nicht ohne Acrylglasscheiben, da sonst
die Kühlung des Gerätes nicht mehr gewährleistet
ist.
Bei Schäden übernimmt der
Hersteller keine Haftung.
LIGHTGLASS
Die Acrylglasscheibe im Fluterrahmen und die
Liegenscheibe sind einseitig mattiert.
6 SERVICE AND MAINTENANCE
For servicing and maintenance work,
always disconnect the unit from the
power supply! Protect the unit from
being switched back on accidentally!
Be certain to adhere to the safety and warning
notices as specified in Chapter 1.
The operator must ensure that the equipment
is only use when it is in perfect working order.
Be sure that technical equipment is inspected
and serviced regularly.
During repair or start-up, additional measures
must be taken to prevent unauthorized access
to the safety area.
Only authorized persons may work on the
equipment, contact your authorized dealer or
uwe Customer Service for further details.
Do not do anything which could impair the safety
of the equipment.
Order original spare parts only from your
specialized dealer or uwe. No liability can be
assumed if parts other than the original spare
parts are installed.
Do not operate the unit without the
acrylic sheets.
6.1 Replacing the acrylic sheets
The acrylic sheets are made of special plastic with
high UV penetrability. Therefore, when replacing,
never use window glass or standard acrylic, as
these filter the UV radiation either partially or
completely.
Always order the original acrylic sheets from your
specialized dealer or unit manufacturer. Upon
delivery of replacements, the acrylic sheets are
covered on both sides with a protective foil.
Remove the foil before installing in the tanning
unit.
Do not operate the unit without acrylic sheets, as
cooling of the unit cannot otherwise be ensured.
In the event of damages, the
manufacturer assumes no liability.
LIGHTGLASS
The acrylic panels of the canopy frame and bed
top are frosted on one side.
Warning
Warnung
Warning
Warnung
Wichtig!
Important!
Page 25
25
1
2
4
5
3
6
7
8
1
2
3
4
5
6.1.1 Replacing the bed panel
Make certain that the gas springs
are dismounted first and then the
bed hinges! Otherwise, there is a
danger that the gas springs will be
released in an uncontrolled
manner!
Lifting the bed acrylic
1. Unlock the two spagnolets (34/2) towards
the symbol (34/3) “open” with the Allen key
(34/1).
2. Move the bed acrylic (34/5) upwards.
The acrylic sheet bed (35/4) is held
in open position by the two gas
springs.
The air separation sheet (35/5)
(optional) is held parallel to the
acrylic sheet bed by the two
restraining cables.
Dismount the gas springs (left and right) of
the bed kinematics
1. Unfasten the two mounts (35/1) on the air
separation sheet.
2. Remove the air separation sheet from the
bed.
3. Unfasten the gas springs (35/3) at the upper
anchors by removing the locking element
(35/2).
4. Remove the acrylic sheet bed from the bed.
5. Remove the gas springs from the bed.
6. Losen the bolts (35/7) at the bed hinge.
7. Remove the bed acrylic from the groove
(35/8).
8. Installation of the new acrylic sheet bed is
performed in the reverse order.
9. After completely installing the acrylic sheet
bed, pull off the protective foil from the top
of the bed.
6.1.2 Replacing the air separation sheet
Lifting the bed acrylic
1. Unlock the two spagnolets (34/2) towards
the symbol (34/3) “open” with the Allen key
(34/1).
2. Move the bed acrylic (34/5) upwards. The
bed acrylic is held up by means of the two
gas springs.
3. The lower bed acrylic is held on the upper
bed acrylic by means of a holding device.
Replacing the air separation sheet
1. Unfasten the two mounts (35/1) on the air
separation sheet (35/5).
2. Remove the air separation sheet (35/5) from
the bed housing.
3. Remove the air separation sheet (35/5).
4. Place the new air separation sheet in the bed
housing.
5. Installation of the new air separation sheet
(35/6) is performed in the reverse order.
6.1.1 Liegenscheibe auswechseln
Stellen Sie sicher, dass zuerst die
Gasdruckfedern und dann die
Liegenscharniere demontiert
werden! Sonst besteht die Gefahr,
dass sich die Gasdruckfedern
unkontrolliert lösen!
Liegenscheibe hochklappen
1. Entriegeln Sie die beiden Drehriegel (34/2)
in Richtung Symbol (34/3) offen
mit dem Innensechskantschlüssel (34/1).
2. Bewegen Sie die Liegenscheibe (34/5) nach
oben.
Die Liegenscheibe (35/4) wird durch
die beiden Gasdruckfedern oben gehalten.
Die Klimascheibe (35/5) (optional)
wird durch die beiden Halteseile
parallel zur Liegenscheibe gehalten.
Gasdruckfedern (links und rechts) der
Liegenkinematik ausbauen
1. Lösen Sie die beiden Halterungen (35/1) der
Klimascheibe.
2. Legen Sie die Klimascheibe in der Liege ab.
3. Lösen Sie die Gasdruckfedern (35/3) an den
oberen Verankerungen durch Entfernen des
Sicherungselements (35/2).
4. Legen Sie Liegenscheibe auf der Liege ab.
5. Legen Sie Gasdruckfedern auf der Liege ab.
6. Lösen Sie die Schrauben (35/7) am Liegenscharnier.
7. Entnehmen Sie die Liegenscheibe aus der
Nut (35/8).
8. Gehen Sie zur Montage der neuen Liegenscheibe entsprechend in umgekehrter
Reihenfolge vor.
9. Ziehen Sie nach der vollständigen Montage
der Liegenscheibe die Schutzfolie auf der
Oberseite der Liege ab.
6.1.2 Klimascheibe auswechseln (optional)
Liegenscheibe hochklappen
1. Entriegeln Sie die beiden Drehriegel (34/2)
in Richtung Symbol (34/3) offen
mit dem Innensechskantschlüssel (34/1).
2. Bewegen Sie die Liegenscheibe (34/5) nach
oben. Die Liegenscheibe wird durch die
beiden Gasdruckfedern oben gehalten.
3. Die Klimascheibe wird durch die Halterung
an der Liegenscheibe gehalten.
Klimascheibe auswechseln
1. Lösen Sie die beiden Halterungen (35/1)
von der Klimascheibe (35/5).
2. Legen Sie die Klimascheibe (35/5) in der
Liegenwanne ab.
3. Entnehmen Sie die Klimascheibe (35/5).
4. Legen Sie die neue Klimascheibe in die
Liegenwanne.
5. Gehen Sie zur Montage der neuen
Klimascheibe (35/6) entsprechend in
umgekehrter Reihenfolge vor.
34
Warning
Warnung
Wichtig!
Important!
35
Page 26
26
1
2
3
4
6.1.3 Acrylglasscheibe Seitenbräuner
Acrylglasscheibe ausbauen
1. Nehmen Sie den Innensechskantschlüssel
(36/2) und drehen Sie die vier Riegel (36/3)
herum.
2. Kippen Sie die Acrylglasscheibe (36/1) mit
ihrer oberen Längsseite nach vorne.
3. Lösen Sie die Schrauben (36/6) an den
Liegenscharnieren.
4. Heben Sie die Acrylglasscheibe aus der
Längsnut (36/5) heraus.
Acrylglasscheibe einbauen
2. Nehmen Sie die Acrylglasscheibe (36/1) entsprechend dem Siebdruck (36/4) hoch.
Gerät Ausf. XTT: Der polierte GB Bereich der
Acrylglasscheibe liegt über dem
POWERSPOT.
3. Stellen Sie die Acrylglasscheibe (36/1) in die
Längsnut (36/5) ein.
4. Kippen Sie die Acrylglasscheibe Richtung
Seitenbräuner, bis sie anliegt.
5. Schrauben Sie die Liegenscharniere mit der
Schraube (36/6) fest.
6. Drehen Sie die 4 Riegel (36/3) mit dem
Innensechskant (36/2) zurück.
6.1.4 Acrylglasscheibe Fluter
Acrylglasscheibe ausbauen
1. Nehmen Sie den Innensechskantschlüssel
(37/1).
2. Drehen Sie die 4 Innensechskantriegel
(37/2) mit dem Innensechskant herum.
3. Kippen Sie die Acrylglasscheibe (37/3) mit
ihrer Längsseite nach vorne.
4. Heben Sie die Acrylglasscheibe aus der
hinteren Längnut (37/4) heraus.
Acrylglasscheibe montieren
1. Stellen Sie die Acrylglasscheibe entsprechend dem Siebdruck in die Längsnut (37/4)
ein. Gerät Ausf. XTT. Der polierte GB Bereich
der Acrylglasscheibe liegt über den Hochdruckstrahlerkassetten.
2. Kippen Sie die Acrylglasscheibe (37/3)
Richtung Fluter, bis sie anliegt.
3. Drehen Sie die 4 Riegel (37/2) der Acrylglasscheibe (37/3) mit dem Innensechskantschlüssel zurück, so dass die Acrylglasscheibe (37/3) fest verankert ist.
6.2 Wartung der Hochdruckstrahler
Vor den drei Hochdruckstrahlern im Fluter befindet sich je eine XTT-Filterscheibe.
Die Hochdruckstrahler dürfen nur mit
der gerätespezifischen Filterscheibenkonfiguration betrieben werden.
Sind die Filterscheiben beschädigt
oder nicht vorhanden, darf das Gerät auf keinen Fall betrieben werden.
Verbrennungsgefahr! Verblitzungsgefahr der Augen!
Beim sofortigen Wiedereinschalten
des Gesichtsbräuners zündet er, je
nach Typenart, nicht sofort wieder
oder bringt nicht die volle Leistung,
da er eine Abkühlphase von ca. 4
Minuten benötigt.
Bei Ersatz des Hochdruckstrahlers
wenden Sie sich bitte an den Gerätehersteller oder Ihren Fachhändler.
Es kann keine Haftung übernommen
werden, wenn andere als die Original-Strahler eingebaut werden.
6.1.3 Acrylic Panel Side Tanner
Removing the Acrylic Panel
1. Take the socket head screwdriver (36/2) and
turn the 4 bolts (36/3).
2. Tilt the acrylic panel (36/1) forwards onto
the long side.
3. Losen the bolts (36/6) at the bed hinges.
4. Lift the acrylic panel out of the longitudinal
groove (36/5).
Fitting the Acrylic Glass Panel
2. Lift the acrylic panel (36/1) according to the
screen printing (36/4).
Unit XTT: The polished GB area of the acrylic
panel is installed over the POWERSPOT.
3. Insert the acrylic panel (36/1) into the
longitudinal groove (36/5).
4. Tilt the acrylic panel towards the side tanner
until it touches.
5. Fasten the bed hinges by means of the bolt
(36/6).
6. Turn back the 4 bolts (36/3) using the socket
head screwdriver (36/2).
6.1.4 Acrylic Panel of Canopy
Removing the Acrylic Panel
1. Take the Allan key (37/1) provided.
2. Using the Allan key (37/1), turn the 4
hexagon bolts (37/2).
3. Tilt the acrylic panel forwards onto the long
side.
4. Lift the acrylic panel out of the longitudinal
groove (37/4).
Fitting the Acrylic Panel
1. Fit the acrylic panel into the longitudinal
groove (37/4) according to the screen
printing. Unit XTT. The polished GB
area of the acrylic panel is installed above
the high pressure lamp cassettes.
2. Tilt the acrylic panel (37/3) towards the
canopy.
3. The 4 bolts (37/2) of the acrylic panel snap
in place and the acrylic panel is secured
firmly in position.
6.2 Servicing high pressure lamps
In front of each of the three high pressure lamps
in the canopy there is an XTT filter disc.
The high pressure lamps may only
be operated with the particular
filter configuration specific to the
equipment.
If filter discs are damaged or
missing, the unit may not be used
under any circumstances.
Danger of burning! Danger of
permanent damage to the eyes!
Depending on the model, the face
tanner may not switch on
immediately if restarted, or will
only switch on with reduced power,
as a cooling period of about 4
minutes is required.
To replace a high pressure lamp,
please contact the manufacturer or
an authorized dealer.
No liability will be accepted if
tubes other than those originally
supplied are used.
36
37
Warnung
Warning
1
2
4
3
6
1
5
7
Page 27
27
1
2
3
4
1
2
3
4
38
Warnung
Warning
BREAKSAFE
Jede XTT-Filterscheibe über dem Hochdruckbrenner ist mit BREAKSAFE (Sicherheits-Vorrichtung) gesichert. Bricht eine dieser Filterscheiben, wird der Stromkreislauf unterbrochen
und das Gerät kann erst wieder in Betrieb
genommen werden, wenn die XTT-Filterscheibe
ausgetauscht worden ist.
6.2.1 Wechsel des Hochdruckstrahlers
Achtung!
Transportieren Sie den Strahler bis zum Montageort in seiner Verpackung.
Tragen Sie zum Strahlerwechsel Handschuhe.
Der Strahler ist nicht mit der blossen Hand zu
berühren, da Fingerschweiss ihn beschädigen kann.
Eventuelle Verschmutzungen entfernen Sie
mit einem sauberen Tuch und Alkohol.
Vor Einbau ist der Strahler auf mechanische
Beschädigung zu überprüfen. Ein beschädigter Strahler darf nicht eingebaut werden.
Zum ordnungsgemässen Austausch des
Strahlers, trennen Sie auf jeden Fall das
Gerät allpolig vom Netz und lassen den
Strahler vollständig abkühlen, bevor Sie das
Gerät öffnen und den Strahler wechseln.
Tragen Sie eine Schutzbrille zum Schutz vor
einem zerplatzenden Strahler.
Acrylglasscheibe Fluter ausbauen
1. Nehmen Sie den Innensechskantschlüssel
(38/1).
2. Drehen Sie die drei Innensechskantriegel
(38/2) mit dem Innensechskantschlüssel
(38/1) herum.
3. Kippen Sie die Acrylglasscheibe mit ihrer
Längsseite nach vorne.
4. Heben Sie die Acrylglasscheibe aus der
hinteren Längsnut (38/4) heraus.
Filterscheibe ausbauen
1. Ziehen Sie beide Verschlüsse (39/4) an der
Blende (39/1) und nehmen Sie die Blende
herunter.
2. Nehmen Sie die XTT-Filterscheibe (39/3) und
schieben Sie diese ca. 15 mm Richtung
Kopfseite, die Scheibe ruscht über die
beiden kopfseitigen Befestigungswinkel
(39/2)nach unten.
3. Ziehen Sie jetzt die XTT-Filterscheibe (39/3)
von der Kopfseite her Richtung Gerätemitte heraus.
BREAKSAFE
Each XTT filter disc above the high pressure lamp
in the canopy is equipped with a BREAKSAFE
device. If one of these filter discs breaks, the
power supply is cut off and the unit can only be
restarted after the XTT filter disc has been
replaced.
6.2.1 Changing the high pressure lamp
Attention!
Transport the sunlamp in its packing to the
place of installation.
Wear gloves when replacing the sunlamp.
Never touch the sunlamp with your fingers, as
fingerprints will damage the sunlamp.
Remove possible soling with a clean cloth
soaked in rubbing alcohol.
Never install a damaged sunlamp. Before
installingthe sunlamp, check, if it shows
mechanical damage.
Before opening the decive to replace a
sunlamp, always disconnect all poles of the
decive from the mains and wait until the tube
has cooled completely.
Wear goggles to protect yourself against
exploding lamps.
Removing the Canopy Acrylic Panel
1. Take the Allan key (38/1) provided.
2. Using the Allan key (38/1), turn the three
hexagon bolts (38/2).
3. Tilt the acrylic panel forwards onto the long
side.
4. Lift the acrylic panel out of the longitudinal
groove (38/4).
Removing the filter disc
1. Pull out the two locks (39/4) of the cover
(39/1) and take the cover off.
2. Take the XTT filter disc (39/3) and push it
approx. 15 mm towards the head side. The
disc slides over the two head brackets
(39/2) towards below.
3. Pull out the XTT filter disc (39/3) from the
head side towards the center of the unit.
39
Page 28
28
1
2
3
4
5
7
8
6
Hochdruckstrahler ausbauen
1. Fassen Sie den Hochdruckstrahler (40/3)
(siehe Punkt 6.2.1.) an.
2. Ziehen Sie den Strahler (40/3) heraus.
Reflektor reinigen
1. Wischen Sie den Reflektor mit einem
sauberen, alkoholgetränkten Tuch ab.
Hochdruckstrahler einbauen
1. Nehmen Sie den neuen Hockdruckstrahler
(40/3) (siehe Punkt 6.2.1) auf.
2. Achten Sie dabei auf die Codierung.
3. Stecken Sie den Strahler in die Fassung
(40/2).
Filterscheibe reinigen
1. Reinigen Sie die Filterscheibe (40/6) mit
warmem Wasser, dem etwas Spülmittel
beigegeben werden kann.
2. Reiben Sie die Filterscheibe mit einem
sauberen Tuch trocken.
Filterscheibe einbauen
Der Fluter darf nicht ohne Filterscheiben benutzt
werden!
Die beschichtete Seite der XTT-Filterscheibe zeigt
brennerseitig.
Das uwe Logo auf der XTT-Filterscheibe muss
von der Liege aus lesbar sein.
Achtung!
Beim Zusammenbau
1. Führen Sie die XTT-Filterscheibe (40/6) von
der Mitte des GB-Gehäuses her über die zwei
kopfseitigen Halterungen (40/1) und klappen
die XTT-Filterscheibe gegen das GB-Gehäuse.
2. Schieben Sie die XTT-Filterscheibe über die
beiden übrigen Halterungen (40/5).
Achten Sie darauf, dass die XTT-Filterscheibe genau über den vier Halterungen
justiert ist. Bei der Montage der XTTFilterscheibe wird der Bolzen des Mikroschalters (40/4) für BREAK-SAFE
(Sicherheits-Vorrichtung) zurückgedrückt.
3. Halten Sie die Blende (40/7) über die Filterscheiben und drücken Sie die Verschlüsse
(40/8) so dass die Blende fest fixiert ist.
Acrylglasscheibe Fluter montieren
1. Stellen Sie die Acrylglasscheibe entsprechend dem Siebdruck in die Längsnut
(41/4) ein.
Gerät Ausf. XTT .
Der polierte GB Bereich der Acrylglasscheibe
liegt über den Hochdruckstrahlerkassetten.
2. Kippen Sie die Acrylglasscheibe (41/3)
Richtung Fluter, bis sie anliegt.
3. Drehen Sie die 4 Riegel (41/2) der
Acrylglasscheibe (41/3) mit dem Innensechskantschlüssel (41/1) zurück, so
dass die Acrylglasscheibe fest verankert ist.
Disassembly of the high pressure lamp
1. Hold the high pressure lamp (40/3)
(see item 6.2.1).
2. Pull out the lamp.
Clean reflector
1. Wipe off the reflector using a clean cloth
moistened with alcohol.
Assembly of the high pressure lamp
1. Hold the new high pressure lamp (40/3)
(see item 6.2.1).
2. Please pay attention to the codification.
3. Plug the high pressure lamp into the
socket (40/2).
Clean the filter disc
1. Clean the filter disc (40/6) with warm water
containing a little detergent if required.
2. Dry the filter disc with a clean cloth.
Installing a filter disc
The canopy must never be operated without filter
discs!
The coated side of the XTT filter must be towards
the tube.
The uwe logo on the XTT filter disc must be
readable from the bed.
Attention!
During assembly
1. Lift the XTT filter disc (40/6) from the centre
of the face tanner housing over the two end
brackets (40/1) and lower the XTT filter disc
towards the face tanner housing.
2. Push the XTT filter disc over the two
remaining brackets (40/5).
Ensure that the XTT filter disc is fixed
directly opposite the four brackets.
When fitting the XTT filter disc, the bolt of
the micro switch (40/4) for the BREAKSAFE
device is pushed back.
3. Hold the cover (40/7)) over the filter disc
and press in the locks (40/8) to fix the cover.
Fitting the Acrylic panel canopy
1. Fit the acrylic panel into the longitudinal
groove (41/4) according to the screen
printing.
Unit XTT.
The polished GB area of the acrylic panel is
installed above the high pressure lamp
cassettes.
2. Tilt the acrylic panel (41/3) towards the
canopy.
3. The 4 bolts of the acrylic panel (41/3) snap
in place and the acrylic panel is secured
firmly in position.
40
41
1
2
3
4
Page 29
29
1
2
4
3
1
2
3
5
4
1
2
3
4
5
6
6.3 Wechsel des Power Spots und der
Besonnungslampe im Fluter
Acrylglasscheibe Fluter ausbauen
1. Nehmen Sie den Innensechskantschlüssel
(42/1).
2. Drehen Sie die drei Innensechskantriegel
(42/2) mit dem Innensechskantschlüssel
(42/1) herum.
3. Kippen Sie die Acrylglasscheibe mit ihrer
Längsseite nach vorne.
4. Heben Sie die Acrylglasscheibe aus der
hinteren Längsnut (42/4) heraus.
Wechsel des Power Spots
1. Entfernen Sie den Reflektor (43/5) des
POWER SPOTS durch leichten Druck gegen
die Fassung und Drehung gegen den
Uhrzeigersinn.
2. Entrieglen Sie die 2 Haltefedern (43/2).
3. Lösen Sie die Steckverbindung (43/1) des
Verbindungskabels.
Sie können jetzt die Fassung komplett mit
Hochdruckstrahler (43/3) entnehmen
4. Drücken Sie den neuen Hochdruckstrahler
komplett mit Fassung (43/3) in die Haltefedern.
5. Achten Sie darauf dass die Tellerfeder
(43/4) auf dem Sockel liegt.
6. Verbinden Sie die Steckverbindung (43/1.
7. Setzen Sie den Reflektor (43/5) des POWER
SPOTS durch leichten Druck gegen die
Fassung und Drehung im Uhrzeigersinn ein.
Besonnungslampe auswechseln
1. Drehen Sie die Besonnungslampe (42/5) in
beliebiger Richtung, bis die Kontaktstifte in
der Nut der Fassung sichtbar sind.
2. Ziehen Sie die Lampe (42/5) heraus.
3. Reinigen Sie den Reflektor mit einem
sauberen, alkoholgetränkten Tuch.
4. Halten Sie die neue Besonnungslampe
waagerecht und zwar so, dass die Kontaktstifte senkrecht übereinander liegen.
5. Drücken Sie die Besonnungslampe in dieser
Lage in die Fassung (42/6).
6. Drehen Sie die Besonnungslampe um 90
Grad, so dass die Einkerbung im Metallring
am Lampenende oben liegt.
Acrylglasscheibe Fluter montieren
1. Stellen Sie die Acrylglasscheibe entsprechend dem Siebdruck in die Längsnut (42/4)
ein.
Gerät Ausf. XTT.
Der polierte GB Bereich der Acrylglasscheibe
liegt über den Hochdruckstrahlerkassetten.
2. Kippen Sie die Acrylglasscheibe (42/3)
Richtung Fluter, bis sie anliegt.
3. Drehen Sie die 4 Riegel (42/2) der
Acrylglasscheibe (42/3) mit dem Innensechskantschlüssel (42/1) zurück, so
dass die Acrylglasscheibe fest verankert ist.
6.3.1 Wechsel der Besonnungslampe und des
Power Spots im Seitenbräuner
Acrylglasscheibe Seitenbräuner
herunterklappen
1. Nehmen Sie den Innensechskantschlüssel
(44/2) und drehen Sie die vier Riegel (44/3)
nach links.
Achtung! Die Acrylglaspscheibe (44/4)
klappt nach unten.
Bitte vorsichtig auf die Liegenplatte legen.
6.3 Exchanging the Power Spot and the
sunlampin the canopy
Removing the Canopy Acrylic Panel
1. Take the Allan key (42/1) provided.
2. Using the Allan key (42/1), turn the three
hexagon bolts (42/2).
3. Tilt the acrylic panel forwards onto the long
side.
4. Lift the acrylic panel out of the longitudinal
groove (42/4).
Exchanging the Power Spot
1. Remove the reflector (43/5) of the
POWERSPOT by pressing slightly against the
socket and turning it anti-clock-wise.
2. Unlock the 2 holding springs (43/2).
3. Loosen the plug connection (43/1) of the
connecting cable.
Now you can take off the complete socket
with the high pressure bulbs (43/3).
4. Press the new complete high pressure bulb
with the socket (43/3) into the holding
springs.
5. Pay attention that the disc spring (43/4) lies
on the base.
6. Connect the plug connection (43/1).
7. Insert the reflector (43/5) of the POWER
SPOT by pressing slightly on the socket and
turning it clock-wise.
Exchanging the Sunlamp
1. Turn the sunlamp (42/5) in either direction
until the contact pins can be seen in the
groove of the lamp holder.
2. Remove the lamp.
3. Clean the reflector with a cloth soaked in
alcohol.
4. Hold the new sunlamp horizontally so that
the contact pins are vertically above one
another.
5. Press the sunlamp into the lamp holder
(42/6) in this position.
6. Turn the sunlamp 90 degrees so that the
notch in the metal ring at the end of the lamp
is at the top.
Fitting the Acrylic panel canopy
1. Fit the acrylic panel into the longitudinal
groove (42/4) according to the screen
printing.
Unit XTT.
The polished GB area of the acrylic panel is
installed above the high pressure lamp
cassettes.
2. Tilt the acrylic panel (42/3) towards the
canopy.
3. The 4 bolts of the acrylic panel (42/3) snap
in place and the acrylic panel is secured
firmly in position.
6.3.1 Exchanging the Sunlamp and the Power
Spot in the Side Tanner
Side Tanner Acrylic Panel
1. Take the Allan key (44/2) and turn the four
bolts ((44/3) to the left.
Warning! The acrylic panel (44/4)
is lowered.
Place carefully on the bed panel.
43
42
44
Page 30
30
Besonnungslampe auswechseln
1. Drehen Sie die Besonnungslampe (45/1) in
beliebiger Richtung, bis die Kontaktstifte in
der Nut der Fassung sichtbar sind.
2. Ziehen Sie die Lampe heraus.
3. Reinigen Sie den Reflektor mit einem
sauberen, alkoholgetränkten Tuch.
4. Halten Sie die neue Besonnungslampe
waagerecht und zwar so, dass die
Kontaktstifte senkrecht übereinander liegen.
5. Drücken Sie die Besonnungslampe in dieser
Lage in die Fassung (45/3).
6. Drehen Sie die Besonnungslampe um 90
Grad, so dass die Einkerbung im Metallring
am Lampenende oben liegt.
Wechsel des Power Spots
1. Entfernen Sie den Reflektor (45/7) des
POWER SPOTS durch leichten Druck gegen
die Fassung und Drehung gegen den
Uhrzeigersinn.
2. Entrieglen Sie die 2 Haltefedern (45/4).
3. Lösen Sie die Steckverbindung (45/3) des
Verbindungskabels.
Sie können jetzt die Fassung komplett mit
Hochdruckstrahler (45/2) entnehmen
4. Drücken Sie den neuen Hochdruckstrahler
komplett mit Fassung (45/2) in die Haltefedern.
5. Achten Sie darauf dass die Tellerfeder
(45/6) auf dem Sockel liegt.
6. Verbinden Sie die Steckverbindung (45/5).
7. Setzen Sie den Reflektor (45/7) des POWER
SPOTS durch leichten Druck gegen die
Fassung und Drehung im Uhrzeigersinn ein.
Acrylglasscheibe Seitenbräuner hochklappen
1. Kippen Sie die Acrylglasscheibe(46/1)
Richtung Seitenbräuner, bis sie anliegt.
2. Drehen Sie die 4 Riegel (46/3) der
Acrylglasscheibe (46/1) mit dem Innensechskantschlüssel (46/2) zurück, so
dass die Acrylglasscheibe fest verankert ist.
6.3.2 Effekt Licht Fluter
Fronthaube Fluter abnehmen
1. Drehen Sie die beiden Schrauben (47/2) aus.
2. Schieben Sie die Fronthaube aus den
(47/1) Aussparungen (47/6) der grossen
Abdeckhaube heraus.
3. Lösen Sie die Steckverbindung (47/7) der
Platine (47/8) für das uwe Leucht-Logo.
4. Nehmen Sie die Fronthaube (47/1) ab.
Effektlicht-Strahler wechseln
Über den vorderen Längsträgern des Fluters
befinden sich je 5 Effektlichtstrahler.
1. Fassen Sie den Effektlichtstrahler (47/5) am
Ende an, ziehen Sie den Strahler
gleichmässig nach vorne aus der Fassung
und den Haltefedern heraus.
2. Setzen Sie den neuen Strahler ein.
Fronthaube Fluter befestigen
1. Führen Sie die Laschen (47/3) der Fronthaube (47/1) in die Aussparungen (47/5)
der grossen Abdeckhaube ein.
2. Verbinden Sie die Steckverbindung (47/7)
der Platine (47/9) für das uwe Leuchtlogo.
4. Drücken Sie die Fronthaube zur Griffleiste
herunter.
3. Befestigen Sie die Fronthaube (47/1) mit den
beiden Schrauben (47/2).
Exchanging the Sunlamp
1. Turn the sunlamp (45/1) in either direction
until the contact pins can be seen in the
groove of the lamp holder.
2. Remove the lamp.
3. Clean the reflector with a cloth soaked in
alcohol.
4. Hold the new sunlamp horizontally so that
the contact pins are vertically above one
another.
5. Press the sunlamp into the lamp holder
(45/3) in this position.
6. Turn the sunlamp 90 degrees so that the
notch in the metal ring at the end of the lamp
is at the top.
Exchanging the Power Spot
1. Remove the reflector (45/7) of the
POWERSPOT by pressing slightly against the
socket and turning it anti-clock-wise.
2. Unlock the 2 holding springs (45/4).
3. Loosen the plug connection (45/3) of the
connecting cable.
Now you can take off the complete socket
with the high pressure bulbs (45/2).
4. Press the new complete high pressure bulb
with the socket (45/2) into the holding
springs.
5. Pay attention that the disc spring (45/6) lies
on the base.
6. Connect the plug connection (45/5).
7. Insert the reflector (45/7) of the POWER
SPOT by pressing slightly on the socket and
turning it clock-wise.
Installing the Side Tanner Acrylic Panel
1. Lift the acrylic panel (46/1) towards the side
tanner until it touches.
2. The 4 bolts (46/3) of the acrylic panel
(46/1) snap in place and the acrylic panel is
secured firmly in position.
6.3.2 Canopy Effect Light
Removing the front cover of the canopy
1. Loosen the two bolts (47/2).
2. Pull the front cover (47/1) out of the sparings
(47/6) of the big cover.
3. Loosen the plug connection (47/7) of the
control board (47/8) for the illuminated uwe
logo.
4. Take off the front cover (47/1).
Change of effect light bulbs
There are 5 effect light bulbs each over the front
longitudinal supports of the canopy.
1. Hold the effect light bulb (47/5) at its end,
pull the bulb out off the socket and the
holding springs towards the front.
2. Insert the new bulb.
Fastening the front cover of the canopy
1. Insert the brackets (47/3) of the front cover
(47/1) into the sparings (47/5) of the big
cover.
2. Connect the plug connection (47/7) of the
control board (47/9) for the illuminated uwe
logo.
4. Pull the front cover down towards the handle.
3. Fasten the front cover (47/1) by means of
the two bolts (47/2).
45
46
1
3
2
5
6
7
4
1
2
3
47
3
12
4
5
6
7
8
9
Page 31
31
1
2
3
4
5
6.3.3 uwe Leucht Logo
in der Mitte des Fluters
Fronthaube Fluter abnehmen
1. Drehen Sie die beiden Schrauben (48/2) aus.
2. Schieben Sie die Fronthaube (48/1) aus den
Aussparungen (48/4) der grossen Abdeckhaube heraus.
3. Lösen Sie die Steckverbindung (48/5) der
Platine (48/7) für das uwe Leucht-Logo.
4. Nehmen Sie die Fronthaube (48/1) ab.
Platine wechseln
1. Schrauben Sie die alte Platine ab.
2. Befestigen Sie die neue Platine (48/7) mit
den Schrauben (48/6).
Fronthaube Fluter befestigen
1. Führen Sie die Laschen (48/3) der Fronthaube (48/1) in die Aussparungen (48/4)
der grossen Abdeckhaube ein.
2. Verbinden Sie die Steckverbindung (48/5)
der Platine (48/7) für das uwe Leuchtlogo.
4. Drücken Sie die Fronthaube zur Griffleiste
herunter.
3. Befestigen Sie die Fronthaube (48/1) mit den
beiden Schrauben (48/2).
6.3.4 Auswechseln der ND-Lampen in
der Liege (optional)
Einbrennen der Lampen
Die Lampen weisen anfänglich leichte Farbunterschiede auf. Diese Erscheinung verliert sich nach
kurzer Zeit. Die Lampen brennen an den Enden
dunkler. Dies ist physikalisch bedingt und kein
Fehler an der Lampe.
Liegenscheibe hochklappen
1. Entriegeln Sie die beiden Drehriegel (49/2)
in Richtung Symbol (49/3) offen
mit dem Innensechskantschlüssel (49/1).
2. Bewegen Sie die Liegenscheibe (50/1)) nach
oben. Die Liegenscheibe wird durch die
beiden Gasdruckfedern (50/3) oben
gehalten.
3. Die Klimascheibe (50/2) wird durch die
Halterung an der Liegenscheibe gehalten.
Auswechseln der ND-Lampen
1. Drehen Sie die defekte ND-Lampe (50/5) bis
die Kontaktstifte in der Nut der Fassung
(50/4) sichtbar sind.
2. Ziehen Sie die ND-Lampe heraus.
3. Halten Sie die neue ND-Lampe waagerecht
und zwar so, dass die Kontaktstifte senkrecht
übereinander liegen.
4. Drücken Sie die ND-Lampe in dieser Lage in
die Fassung. Drehen Sie die ND-Lampe um
90 Grad, sodass die Einkerbung im
Metallring am Lampenende oben liegt.
Liegenscheibe herunterklappen
1. Fassen Sie die Liegenscheibe (49/5) mittig
an der vorderen Längsseite an und klappen
Sie diese auf die Liege herunter.
2. Drehen Sie beide Riegel (49/2) mit dem
Innensechskantschlüssel (49/1) in Richtung
Symbol (49/4) geschlossen zurück , so dass
die Liegenscheibe fest verankert ist.
6.3.3 uwe Leucht Logo
in der Mitte des Fluters
Removing the front cover of the canopy
1. Loosen the two bolts (48/2).
2. Pull the front cover (48/1) out of the sparings
(48/4) of the big cover.
3. Loosen the plug connection (48/5) of the
control board (48/7) for the illuminated uwe
logo.
4. Take off the front cover (48/1).
Change of the control board
1. Remove the old control board.
2. Fasten the new control board (48/7) by
means of the bolts (48/6).
Fastening the front cover of the canopy
1. Insert the brackets (48/3) of the front cover
(48/1) into the sparings (48/4) of the big
cover.
2. Connect the plug connection (48/5) of the
control board
(48/7) for the illuminated uwe logo.
4. Pull the front cover down towards the handle.
3. Fasten the front cover (48/1) by means of
the two bolts (48/2).
6.3.4 Replacing the LP lamps
in the bed (optional)
Burning in the lamps
When first used, the lamps may have slight
variations in color. This phenomenon disappears
after a short time. The lamps illuminate darker at
the ends. This is a physical phenomenon and not
a defect of the lamp.
Lifting the bed acrylic
1. Unlock the two spagnolets (49/2) towards
the symbol (49/3) “open” with the Allen key
(49/1).
2. Move the bed acrylic (50/1) upwards. The
bed acrylic is held up by means of the two
gas springs (50/3).
3. The lower bed acrylic is held on the upper
bed acrylic (50/2) by means of a holding
device.
Replacing the LP lamps
1. Rotate the defective LP lamp (50/5) until
the contact pins are visible in the groove of
the base.
2. Pull out the defective LP lamp.
3. Hold the new LP lamp horizontally in such a
way that the contact pins are vertically
aligned.
4. While in this position, press the LP lamp into
the base. Rotate the LP lamp 90 degrees so
that the notch in the metal ring at the end of
the map is at the top.
Lowering the bed acrylic
1. Hold the front long side of the bed acrylic
(49/5) in the middle and push it down onto
the bed.
2. Turn back both bolts (49/2) using the Allan
key (49/1) towards the symbol (49/4).
“closed”.
49
48
3
12
4
5
6
7
50
1
2
3
4
5
Page 32
32
1
2
3
4
5
1
2
4
3
5
5
6
6.3.5 FLOORLIGHT Lampe wechsel
Liegenscheibe hochklappen
1. Entriegeln Sie die beiden Drehriegel (51/2)
in Richtung Symbol (51/3) offen
mit dem Innensechskantschlüssel (51/1).
2. Bewegen Sie die Liegenscheibe (51/5) nach
oben. Die Liegenscheibe wird durch die
beiden Gasdruckfedern oben gehalten.
3. Die Klimascheibe wird durch die Halterung
an der Liegenscheibe gehalten.
Lampe wechseln
3. Entriegeln Sie die Frontschürze (52/2) mit
Innensechskantschlüssel (52/1) und
bewegen Sie die Frontschürze nach vorne.
4. Drehen Sie die defekte ND-Lampe (52/4)
bis die Kontaktstifte in der Nut der Fassung
(52/5) sichtbar sind.
5. Entnehmen Sie die ND-Lampe.
6. Halten Sie die neue ND-Lampe waagerecht
und zwar so, dass die Kontaktstifte senkrecht
übereinander liegen.
7. Drücken Sie die ND-Lampe in dieser Lage in
die Fassung. Drehen Sie die ND-Lampe um
90 Grad.
Liegenscheibe herunterklappen
1. Fassen Sie die Liegenscheibe (51/5) mittig
an der vorderen Längsseite an und klappen
Sie diese auf die Liege herunter.
2. Drehen Sie beide Riegel (51/2) mit dem
Innensechskantschlüssel (51/1) in Richtung
Symbol (51/4) geschlossen zurück , so dass
die Liegenscheibe fest verankert ist.
6.4 Auswechseln der Filtermatten
Die Luft zur Gerätekühlung wird am Eintritt in die
Geräte über Mikrofiltermatten geführt. Dort
werden Fussel, Haare, Staubpartikel, usw. ausgefiltert, so dass die innen liegenden Geräteteile,
wie Lampen, nur in grösseren Zeitabständen
gereinigt werden müssen. Diese herausgefilterten
Partikel verstopfen nach längerem Gebrauch die
Filter und verschlechtern damit die Gerätekühlung. Erneuern Sie deshalb von Zeit zu Zeit
die Filtermatten, um eine Überhitzung des Gerätes
zu vermeiden.
In welchen Zeitabständen dies erforderlich ist,
ist von der Betriebszeit und dem Schmutzanfall
abhängig.
Beziehen Sie die Original-Filtermatten nur über Ihren Fachhändler
oder Gerätehersteller.
Kontrollieren Sie auf jeden Fall alle 200
Betriebsstunden die Filter.
6.4.1 Filtermatten im Fußgehäuse
Liegenscheibe hochklappen
1. Entriegeln Sie die beiden Drehriegel (51/2)
in Richtung Symbol (51/3) offen
mit dem Innensechskantschlüssel (51/1).
2. Bewegen Sie die Liegenscheibe (51/5) nach
oben. Die Liegenscheibe wird durch die
beiden Gasdruckfedern oben gehalten.
3. Die Klimascheibe wird durch die Halterung
an der Liegenscheibe gehalten.
6.3.5 FLOORLIGHT
Lifting the bed acrylic
1. Unlock the two spagnolets (51/2) towards
the symbol (51/3) “open” with the Allen key
(51/1).
2. Move the bed acrylic (51/5) upwards. The
bed acrylic is held up by means of the two
gas springs.
3. The lower bed acrylic is held on the upper
bed acrylic by means of a holding device.
Exchanging the Lamp
3. Unlock the front apron (52/2) with the Allen
key (52/1) and move the front apron forward.
4. Rotate the defective LP lamp (52/4) until
the contact pins are visible in the groove of
the base.
5. Remove the LP lamp.
6. Hold the new LP lamp horizontally in such a
way that the contact pins are vertically
aligned.
7. While in this position, press the LP lamp into
the base. Rotate the LP lamp 90 degrees.
Lowering the bed acrylic
1. Hold the front long side of the bed acrylic
(51/5) in the middle and push it down onto
the bed.
2. Turn back both bolts (51/2) using the Allan
key (51/1) towards the symbol (51/4)
“closed”.
6.4 Changing filter mats
The air used to cool the unit passes over micro
filter mats as it enters the unit inlet.
These mats filter out fluff, hair, dust particles,
etc. to minimize the need for cleaning internal
parts such as lamps.
These filtered particles block the filter after
longterm use and reduce the cooling effect of
the unit.
You should therefore change the filter mats from
time to time to prevent the unit from overheating.
How often you replace the filter mats depends
on the operating time and the amount of dirt in
the air.
Only purchase original filter mats
from your author ized dealer or
equipment manufacturer.
Check the filters after every 200 operating hours.
6.4.1 Filter mats in the base housing
Lifting the bed acrylic
1. Unlock the two spagnolets (51/2) towards
the symbol (51/3) “open” with the Allen key
(51/1).
2. Move the bed acrylic (51/5) upwards. The
bed acrylic is held up by means of the two
gas springs.
3. The lower bed acrylic is held on the upper
bed acrylic by means of a holding device.
51
Function
Funktion
52
Page 33
33
P
88
3
2
1
1
2
3
4
5
Filtermatten wechseln
1. Entriegeln Sie die Frontschürze (53/2) mit
Innensechskantschlüssel (53/1) und
bewegen Sie die Frontschürze nach vorne.
2. Ziehen Sie die lange Filtermatte (53/3) auf
der Unterseite der Montageplatte Steuerung
heraus.
3. Ziehen Sie die rechteckige Filtermatte
(53/4) am Klimagerät (Option) heraus.
4. Klemmen Sie die neuen sauberen Filtermattenzuschnitte formschlüssig in die Nut.
Grosse Abdeckhaube vor dem Fußgestell
montieren
4. Kippen Sie die Abdeckhaube oben Richtung
Fußgestell, bis sie anliegt.
5. Verriegeln Sie Abdeckhaube (53/2) mit
dem Innensechskantschlüssel (53/1).
Liegenscheibe herunterklappen
1. Fassen Sie die Liegenscheibe (54/5) mittig
an der vorderen Längsseite an und klappen
Sie diese auf die Liege herunter.
2. Drehen Sie beide Riegel (54/2) mit dem
Innensechskantschlüssel (54/1) in Richtung
Symbol (54/4) geschlossen zurück , so dass
die Liegenscheibe fest verankert ist.
6.4.2 Filtermatten Fluter
Filtermatten Fluter wechseln
1. Ziehen Sie an der Aussenfläche des
Fluters (56/1) die Filtermatte (56/2) weg.
2. Drücken Sie die neue Filtermatte (56/2) formschlüssig in den Rahmen ein.
Filtermatten Seitenbräuner wechseln
An beiden Seiten der Stativabdeckungen befinden
sich die Filtermatten für den Seitenbräuner.
1. Ziehen Sie beide Verschlüsse (56/2) an der
Blende (56/3) und nehmen Sie die Blende
ab.
2. Nehmen Sie die Filtermatte (56/1) heraus
und setzen die neue Filtermatte ein.
3. Setzen Sie die Blende (56/3) ein.
3. Drücken Sie die Verschlüsse (56/2) so dass
die Blende (56/3) fest fixiert ist.
6.5 Wartung BREEZE-System
Die BREEZE-Leitungen müssen bei der Erstinbetriebnahme, nach Wartungsarbeiten am
BREEZE-System und nach einem Behälterwechsel entlüftet werden.
6.5.1 BREEZE-Leitungen entlüften
Folgen Sie den Anweisungen,wie sie im Kapitel
5.1.3 unter Programm PrP5 beschrieben sind.
6.5.2 Störung des BREEZE-Systems
• Störungsanzeigen
Bei Erreichen des voreingestellten Wartungsintervalls des BREEZE-Systems leuchtet der rechte
Dezimalpunkt (57/1).
BREEZE weist folgende Besonderheit auf:
Nach längerer Überschreitung des voreingestellten Wartungsintervalls wechselt die Dauerleuchtanzeige des rechten Dezimalpunktes zu einem
Blinken und die BREEZEFunktion wird deaktiviert.
Weitere Informationen über Wartungsintervalle
finden Sie in Kapitel 5.2 Voreingestellte Wartungs-
intervalle.
Changing filter mats
1. Unlock the front apron (53/2) with the Allen
key (53/1) and move the front apron forward.
2. Pull out the long filter mat (53/3) on the
bottom of the controller mounting plate.
3. Pull out the rectangular filter mat (53/4)
on the air conditioner (option).
4. Clamp the new, clean, properly sized filter
mats properly into the grooves of the
respective mounting locations.
Fitting the Large Covering Panel in Front of
the Base
4. Move the large covering panel towards
the base until it touches the base.
5. Lock the front apron (53/2) with the Allen
key (53/1).
Lowering the bed acrylic
1. Hold the front long side of the bed acrylic
(54/5) in the middle and push it down onto
the bed.
2. Turn back both bolts (54/2) using the Allan
key (54/1) towards the symbol (54/4)
“closed”.
6.4.2 Filter pads canopy
Change of filter pads canopy
1. Pull off the filter pad (56/2) at the outside of
the canopy.
2. Insert the new filter pad (56/2) flush into the
frame.
Change of filter pads side tanner
The filter pads for the side tanner are located on
both sides of the stand covers.
1. Pull out the two locks of the cover (56/2)
and take the cover off.
2. Remove the filter pad (56/1) and insert the
new filter pad.
3. Insert the panel (56(3).
3. Press the seals (56/2) in order to fix the
panel.
6.5 Servicing the BREEZE system
The BREEZE lines must be bled during the initial
commissioning, following service work on the
BREEZE system and after changing the tank.
6.5.1 Bleeding the BREEZE lines
Follow the instructions as described in Chapter
5.1.3 under program PrP5.
6.5.2 BREEZE-system faults
• Fault indicators
When the preset service interval of the BREEZE
system is reached, the right decimal point
illuminates (57/1).
BREEZE has the following special feature:
If the preset service interval is exceeded by a
relatively long period of time, the continuously
illuminated right decimal point begins to flash and
the BREEZE function is deactivated.
Further information on the service intervals can
be found in Chapter 5.2, Preset service intervals.
53
54
1
2
3
4
56
55
P
O
88
1
2
57
P
88
1
Page 34
34
Wichtig!
Important!
1
2
3
4
1a
5a
5
5a
1
2
3
4
5
6.6 BREEZE-Behälter auswechseln
Vor Behälterwechsel Gerät
unbedingt vom Netz trennen!
Der Behälterinhalt beträgt 10 Liter.
Aus gesundheitlichen Gründen darf auf keinen
Fall normales Leitungswasser oder nur destilliertes Wasser verwendet werden. Verwenden
Sie immer nur das von uwe angebotene Wasser
im Original-Behälter, das dreifach destilliert
und keimfrei ist.
Liegenscheibe hochklappen
1. Entriegeln Sie die beiden Drehriegel (58/2)
in Richtung Symbol (58/3) offen
mit dem Innensechskantschlüssel (58/1).
2. Bewegen Sie die Liegenscheibe (58/5) nach
oben. Die Liegenscheibe wird durch die
beiden Gasdruckfedern oben gehalten.
3. Die Klimascheibe wird durch die Halterung
an der Liegenscheibe gehalten.
Grosse Abdeckhaube vor dem Fußgestell
entfernen
1. Entriegeln Sie die Abdeckhaube (59/2) mit
dem Innensechskantschlüssel (59/1).
Die Frontschürze wird durch ein Fangseil
gehalten.
2. Lösen Sie den Stecker (X21) (59/4) für das
FLOORLIGHT.
3. Hängen Sie das Fangseil am Karabiner
(59/3) aus und halten Sie die Frontschürze
fest.
4. Nehmen Sie die Frontschürze aus den unteren Aufnahmen (60/1 und 60/2) heraus
und legen Sie sie zur Seite ohne die
Kunststoffteile zu zerkratzen.
BREEZE-Behälter auswechseln
1. Entnehmen Sie den leeren BREEZE-Behälter.
2. Nehmen Sie die Schläuche vom Deckel des
leeren Behälters ab, indem Sie die blauen
Schnellsteck-Kupplungen (61/2) nach unten
drücken.
3 Legen Sie die Schläuche auf einem sauberen
Untergrund ab.
4. Schrauben Sie den Deckel des vollen BREEZE
Behälters ab.
5. Schrauben Sie den Deckel (61/3) mit den
Leitungsanschlüssen auf den vollen Behälter.
6. Setzen Sie die Schläuche bis zum Anschlag
in die Schnellsteck-Kupplungen (61/2) ein.
7. Achten Sie darauf, dass Sie den Schlauch
mit rotem Aufkleber (61/1) auf den Anschluss mit dem roten Punkt (61/1a)
stecken und die Schläuche mit den grünen
Aufklebern (61/5) auf die Anschlüsse mit
dem grünen Punkt (61/5a) stecken.
8. Stellen Sie den vollen BREEZE-Behälter
(61/4) in das Fußgestell.
Die BREEZE-Leitungen müssen bei der Erstinbetriebnahme, nach Wartungsarbeiten am
BREEZE-System nach einem Behälterwechsel
und nach dem Wechsel der BREEZE- Düseneinheit entlüftet werden, siehe Kap. 6.6.3.
Nach dem Wechsel des BREEZEBehälters muss die Anzahl der
Sprühvorgänge im Programm Menü
PrP4 auf Null gesetzt werden siehe
Kap.6.6.4.
6.6 Replacing the BREEZE tank
The unit must absolutely be disconnected from the power supply before
changing the tank!
The tank capacity is 10 liters.
For health reasons, neither normal tap water
nor distilled water may be used. Use only the
water available from uwe in the original tanks
which is triple distilled and sterile.
Lifting the bed acrylic
1. Unlock the two spagnolets (58/2) towards
the symbol (58/3) “open” with the Allen key
(58/1).
2. Move the bed acrylic (58/5) upwards. The
bed acrylic is held up by means of the two
gas springs.
3. The lower bed acrylic is held on the upper
bed acrylic by means of a holding device.
Removing large covering panel in front of the
base.
1. Unlock the covering panel (59/2) with the
Allen key (59/1). The front apron is held in
place by an arrester cable.
2. Unfasten the plug (X21) (59/4) for the
FLOORLIGHT.
3. Hang the arrester cable on the spring hook
(59/3) and hold the front apron securely.
4. Remove the front apron from the lower
mounts (60/1 and 60/2) and place it to the
side without scratching the plastic parts.
Replacing the BREEZE tank
1. Remove the empty BREEZE tank.
2. Remove the tubes from the cover of the
empty tank by pressing the blue instant plugin clutches (61/2) downwards.
3. Place the tubes on clean ground.
4. Unscrew the cover of the full BREEZE tank.
5. Screw the cover (61/3) with the line
connections onto the full tank.
6. Insert the tubes completely into the instant
plug-in clutches (61/2).
7. Pay attention to the fact that the tube with
the red sticker (61/1) is to be placed on the
connection with the red point (61/1a) and
that the tubes with the green stickers (61/5)
are to be placed on the connections (61/5a)
with the green point.
8. Place the full BREEZE tank into the base
frame (61/4).
The BREEZE lines must be deventi-lated during
the initial commissio-ning, following service
work on the BREEZE system, after changing the
tank and the BREEZE nozzles, see chapter 6.6.3.
After changing the BREEZE tank,
the number of spray cycles must be
set to zero in program menu PrP4.
See next chapter 6.6.4.
Warnung
Warning
58
59
60
1
2
4
3
61
2
3
1
3
Page 35
35
1
2
3
4
5
6.6.1 Filterwechsel
1. Entnehmen Sie den BREEZE-Behälter.
2. Nehmen Sie die Schläuche vom Deckel
(62/3) des Behälters ab, indem Sie die
blauen Schnellsteck-Kupplungen (62/2)
nach unten drücken.
3. Legen Sie die Schläuche auf einem sauberen
Untergrund ab.
4. Ziehen Sie den verschmutzten Filter
(62/4) vom Schlauch ab.
5. Drücken Sie den Schlauch in den neuen Filter
ein.
6. Schrauben Sie den Deckel (62/3) mit den
Leitungsanschlüssen auf den Behälter.
7. Setzen Sie die Schläuche bis zum Anschlag
in die Schnellsteck-Kupplungen (62/2) ein.
8. Achten Sie darauf, dass Sie den Schlauch
mit rotem Aufkleber (62/1) auf den Anschluss mit dem roten Punkt (62/1a)
stecken und die Schläuche mit den grünen
Aufklebern (62/5) auf die Anschlüsse
mit dem grünen Punkt (62/5a) stecken.
9. Stellen Sie den BREEZE-Behälter in
das Fußgestell.
6.6.2 Wichtige Information zu BREEZE
Die BREEZE-Leitungen müssen bei
der Erstinbetriebnahme, nach Wartungsarbeitem, Behälterwechsel und
nach dem Wechsel der BREEZEDüseneinheit entlüftet werden.
6.6.3 BREEZE System entlüften
1. Lösen Sie die Rändelmutter (62/6)
2. Drehen Sie die Einstellschraube(62/7) ein.
3. Verfahren sie ebenso mit dem zweiten
Drossel-Rückschlagventil.
4. Betätigen Sie die Entlüftungstaste (62/8)
solange bis die Luft aus dem ganzen
BREEZE- System entfernt ist und ein ununterbrochener Wasserstrahl kommt. Dieser
Vorgang ist bei geschlossenem Fluter
durchzuführen.
5. Die Einstellschraube (62/7) auf die Ausgangsposition einstellen und mit der Rändelmutter (62/6) von Hand sichern.
6. Um die restliche Luft aus dem System zu
entfernen, muss die Entlüftungstaste (62/8)
nochmals 1-2 Min. gedrückt werden.
Nicht ausreichende Entlüftung kann in den
ersten Stunden nach dem Behälterwechsel
zu einer geringen Verstelltung der Wassermenge führen, so dass die Einstellschraube (62/7) nachgestellt werden muss.
Grosse Abdeckhaube vor dem Fußgestell
montieren
1. Hängen Sie die Abdeckhaube (64/3) mit ihren
unteren Langlöchern (64/2) in die Aufnahmestifte (64/1) des Fußgestells ein.
2. Stecken Sie den Stecker (63/4) für das
FLOORLIGHT wieder ein.Kippen Sie die Abdeckhaube etwas Richtung Fußgestell.
3. Hängen Sie den Karabiner (63/3) in der Abdeckhaube ein. Kippen Sie die Abdeckhaube
oben Richtung Fußgestell, bis sie anliegt.
4. Verriegeln Sie die Frontschürze (63/2) mit
dem Innensechskantschlüssel (63/1).
Liegenscheibe herunterklappen
1. Fassen Sie die Liegenscheibe (65/5) mittig
an der vorderen Längsseite an und klappen
Sie diese auf die Liege herunter.
2. Drehen Sie beide Riegel (65/2) mit dem
Innensechskantschlüssel (65/1) in Richtung
Symbol (65/4) geschlossen zurück , so dass
die Liegenscheibe fest verankert ist.
6.6.1 Change of filters
1. Remove the BREEZE tank.
2. Remove the tubes from the cover (62/3) of
the tank by pressing the blue instant plug-in
clutches 62/2) downwards.
3. Place the tubes on clean ground.
4. Pull the dirty filter off the tube.
5. Insert the tube in the new filter.
6. Screw the cover (62/3) with the line
connections on the tank.
7. Insert the tubes completely into the instant
plug-in clutches (62/2).
8. Pay attention to the fact that the tube with
the red sticker (62/1) is to be placed on the
connection with the red point (62/1a) and
that the tubes with the green stickers (62/5)
are to be placed on the connections
with the green point (62/5a).
9. Place the full BREEZE tank into the base
frame.
6.6.2 Important information to BREEZE
The BREEZE lines must be deventilated during the initial commissioning, following service work on the
BREEZE system, after changing the
6.6.3 Ventilation of BREEZE system
1. Loosen the knurled nut (62/6).
2. Screw in the adjusting screw (62/7).
3. Proceed the same way with the second
one-way restrictor.
4. Operate the ventilation switch (62/8) until the
air is removed completely from the whole
BREEZE system and until there is a
continuous water ray. This procedure has to
be done when canopy is closed.
5. Adjust the adjusting screw (62/7) to original
position and secure manually by means of
the knurled nut (62/6).
6. In order to remove the remaining air from
the system, you have to keep pressed the
ventilation switch (62/8) for further 1 – 2
minutes.
If ventilation is not done in a sufficient way,
the water quantity may be slightly misadjusted
during the first hours after change of the
container. If so, the adjusting screw (62/7) has
to be re-adjusted.
Fitting the Large Covering Panel in Front of
the Base
1. Install the covering panel (64/3) with the pins
(64/1) of the base in the elongated holes.
2. Reconnect connector (63/4) for the
FLOORLIGHT.
3. Tilt the covering panel towards the base.
Hook both carbines (63/3) into the covering
panel. Move the large covering panel towards
the base until it touches the base.
4. Lock the front apron (63/2) with the Allen
key (63/1).
Lowering the bed acrylic
1. Hold the front long side of the bed acrylic
(65/5) in the middle and push it down onto
the bed.
2. Turn back both bolts (65/2) using the Allan
key (65/1) towards the symbol (65/4)
“closed”.
63
64
65
1
2
4
3
62
FunctionFunktion
2
3
1
3
ACHTUNG!
zum Entlüften
der Breezeleitung
die Taste solange
gedrückt halten, bis
die Leitung entlüftet ist
PLEASE NOTE:
For ventilation of the
Breeze duct, please
keep the switch
pressed until the duct
is ventilated.
Page 36
36
1
2
3
4
5
6
7
2
6.6.4 Sprühvorgänge BREEZE auf Null setzen,
BREEZE entlüften
Sprühvorgänge BREEZE auf Null setzen
1. Betätigen Sie [START] und [STOP]
gleichzeitig 4 Sekunden lang.
Das Programm Menü Pr (66/2) erscheint
auf dem Display.
2. Betätigen Sie [STOP]
Das Programm Menü P1 (66/5) erscheint.
3. Betätigen Sie [START] solange, bis das
Programm Menü P4 (66/8)
Sprühvorgänge BREEZE erscheint.
4. Betätigen Sie [STOP] und anschliessend
[START] und [STOP] gleichzeitig 4 Sekunden
lang.
Die bis jetzt gezählten Sprühvorgänge
BREEZE werden auf Null (66/1) gesetzt.
BREEZE-System entlüften
1. Betätigen Sie [START] und das Programm
Menü P5 (66/9)
Entlüften BREEZE erscheint.
2. Drücken Sie im Programm Menü P5 [STOP]
maximal 1 Minute lang, bis der Düsenstrahl
das Bild eines fein zerstäubten Kegels zeigt.
3. Trennen Sie das Gerät innerhalb von 5
Minuten vom Netz, so werden die geänderten
Parameter gespeichert und aktiviert.
Warten sie 1 Minute bis Sie einen
erneuten Sprühvorgang auslösen.
BEEZE-Düse wechseln.
Wenn die BEEZE-Düse verstopft ist, tauschen Sie
die BREEZE-Düseneinheit aus.
Acrylglasscheibe Fluter ausbauen
1. Nehmen Sie den Innensechskantschlüssel
(68/1).
2. Drehen Sie die 4 Innensechskantriegel
(68/2) mit dem Innensechskant herum.
3. Kippen Sie die Acrylglasscheibe (68/3) mit
ihrer Längsseite nach vorne.
4. Heben Sie die Acrylglasscheibe aus der
hinteren Längnut (68/4) heraus.
6.6.5 BEEZE-Düse wechseln
1. Ziehen Sie den Düsenhalter (67/3) an den
Arretierungspunkten (67/2) nach unten weg.
2. Entnehmen Sie die Düseneinheiten (67/1)
aus dem Düsenhalter (67/3).
3. Drücken Sie die blaue Schnellsteck-Kupplung (67/4) des Luftschlauchs nach vorne.
Der Luftschlauch löst sich aus der
Düseneinheit.
4. Drücken Sie die blaue Schnellsteck-Kupplung (67/6) des Wasserschlauchs nach
hinten. Der Wasser schlauch löst sich aus
der Düseneinheit.
5. Nehmen Sie die neuen Düseneinheiten und
stecken diese in den Düsenhalter (67/3).
6. Drücken Sie den Luftschlauch und den
Wasserschlauch ein.
7. Schieben Sie die Schläuche vorsichtig
zurück.
8. Drücken Sie den Düsenhalter (67/3) wie
gezeigt komplett mit den Düsen in das
Gesichtslüftergehäuse (67/7) ein.
6.6.4 Set the BREEZE spray cycles to zero,
bleed BREEZE
Setting BREEZE spray cycles to zero
1. Actuate [START] and [STOP] simultaneously
for 4 seconds.
The program menu Pr (66/2) appears on
the display.
2. Actuate [STOP].
The program menu P1 (66/5) appears.
3. Actuate [START] until program menu P4
(66/8) BREEZE spray cycles appears.
4. Actuate [STOP] and then [START] and
[STOP] simultaneously for 4 seconds.
The number of BREEZE spray cycles counted
up to now is set to zero (66/1).
Bleeding the BREEZE system
1. Actuate [START] and the program menu P5
(66/9)
Bleed BREEZE appears.
2. In program menu P5, press [STOP] for up
to 1 minute until the emission pattern of the
nozzle jet is a finely atomized cone.
3. Disconnect the unit from the power supply
within 5 minutes to save and activate the
changed parameters.
Wait 1 minute before triggering
another spray cycle.
Change of BREEZE nozzles
If the BREEZE nozzle is plugged, you have to
exchange the BREEZE nozzle device.
Removing the Acrylic Panel of Canopy
1. Take the Allan key (68/1) provided.
2. Using the Allan key (68/1), turn the 4
hexagon bolts (68/2).
3. Tilt the acrylic panel forwards onto the long
side.
4. Lift the acrylic panel out of the longitudinal
groove (68/4).
6.6.5 Change of BREEZE nozzle
1. Pull the nozzle holder (67/3) downwards by
holding it at the fixing points (67/2).
2. Take the nozzle devices (67/1) out of the
nozzle holder (67/3).
3. Press the blue instant plug-in clutch (67/4)
of the air tube in front direction. Then the air
tube is loosened from the nozzle device.
4. Press the blue instant plug-in clutch (67/6)
of the water tube in back direction. Then the
water tube is loosened from the nozzle
device.
5. Take the new nozzle devices and insert them
in the nozzle holder (67/3).
6. Press the air tube and the water tube in.
7. Push the tubes carefully aside.
8. Press the complete nozzle holder (67/3) with
the nozzles into the face ventilation housing
(67/7).
Important!
Wichtig!
1
2
3
4
5
6
7
8
9
10
66
67
P
O
88
START
STOP
DISPLAY
Page 37
37
2
3
1
3
1
8
8
1
2
3
4
5
Acrylglasscheibe Fluter montieren
1. Stellen Sie die Acrylglasscheibe entsprechend dem Siebdruck in die Längsnut (68/4)
ein. Gerät Ausf. XTT.
Der polierte GB Bereich
der Acrylglasscheibe liegt über den Hochdruckstrahlerkassetten.
2. Kippen Sie die Acrylglasscheibe (68/3)
Richtung Fluter, bis sie anliegt.
3. Drehen Sie die 4 Riegel (68/2) der Acrylglasscheibe (68/3) mit dem Innensechskantschlüssel zurück, so dass die Acrylglasscheibe (68/3) fest verankert ist.
6.7 Wartung AROMA-System
6.7.1 Störung des AROMA-Systems
• Störungsanzeigen
Störungen im AROMA-System werden mittels des
rechten (69/1) Dezimalpunktes auf dem Display
signalisiert.
Bei Erreichen des voreingestellten Wartungsintervalls des AROMA-Systems leuchtet der
rechte Dezimalpunktt (69/1) mit Dauerlicht.
Wechseln Sie dann die AROMA-Flaschen aus, wie
im nächsten Abschnitt beschrieben.
Weitere Informationen über
Wartungsintervalle finden Sie in
Kapitel 5.2 Seite 21 Voreingestellte Wartungsintervalle.
6.7.2 Wechsel der AROMA Flaschen (Optional)
Vor Flaschenwechsel Gerät
unbedingt vom Netz trennen.
Benutzen Sie beim Arbeiten mit dem AROMA
Modul Handschuhe.
Achten Sie auf die Kanten des Gehäuses.
Vorsichtig arbeiten!
Der Inhalt jeder AROMA Flasche beträgt 250 ml.
Liegenscheibe hochklappen
1. Entriegeln Sie die beiden Drehriegel (70/2)
in Richtung Symbol (70/3) offen
mit dem Innensechskantschlüssel (70/1).
2. Bewegen Sie die Liegenscheibe (70/5) nach
oben. Die Liegenscheibe wird durch die
beiden Gasdruckfedern oben gehalten.
3. Die Klimascheibe wird durch die Halterung
an der Liegenscheibe gehalten.
Grosse Abdeckhaube vor dem Fußgestell
entfernen
1. Entriegeln Sie die Abdeckhaube (71/2) mit
dem Innensechskantschlüssel (71/1).
Die Frontschürze wird durch ein Fangseil
gehalten.
2. Lösen Sie den Stecker (X21) (71/4) für das
FLOORLIGHT.
3. Hängen Sie das Fangseil am Karabiner
(71/3) aus und halten Sie die Frontschürze
fest.
4. Nehmen Sie die Frontschürze aus den unteren Aufnahmen (72/1 und 72/2) heraus
und legen Sie sie zur Seite ohne die
Kunststoffteile zu zerkratzen.
5. Stellen sie den BREEZE-Kanister zusammen
mit der angeschlossenen Schlauchleitung
ausserhalb des Fußraumes ab, damit die
AROMA-Flaschen besser zugänglich sind.
Beim Wechseln der AROMA Flaschen
bleiben die Verschlusskappen auf den
Flaschen.
Fitting the Acrylic Panel of Canopy
1. Fit the acrylic panel into the longitudinal
groove (68/4) according to the screen
printing. Unit XTT. The polished GB
area of the acrylic panel is installed above
the high pressure lamp cassettes.
2. Tilt the acrylic panel (68/3) towards the
canopy.
3. The 4 bolts (68/2) of the acrylic panel snap
in place and the acrylic panel is secured
firmly in position.
6.7 Servicing the AROMA system
6.7.1 AROMA-system faults
• Fault indicators
Faults in the AROMA system are indicated by the
right (69/1) decimal point on the display.
When the preset service interval of the AROMA
system is reached, the right decimal point
(69) illuminates continuously. Then change the
AROMA bottles as described in the next section.
Further information on the service
intervals can be found in Chapter
5.2 Page 21 Preset service
intervals.
6.7.2 Changing AROMA bottles (Optional)
Disconnect the unit from the power
supply before change the bottles.
Always wear gloves when working on the AROMA
module.
Pay attention to the edges of the housing.
Work with care!
Each AROMA bottle contains 250 ml.
Lifting the bed acrylic
1. Unlock the two spagnolets (70/2) towards
the symbol (70/3) “open” with the Allen key
(70/1).
2. Move the bed acrylic (70/5) upwards. The
bed acrylic is held up by means of the two
gas springs.
3. The lower bed acrylic is held on the upper
bed acrylic by means of a holding device.
Removing large covering panel in front of the
base.
1. Unlock the (71/1). The front apron is held in
place by an
arrester cable.
2. Unfasten the plug (X21) (71/4) for the
FLOORLIGHT.
3. Hang the arrester cable on the spring hook
(71/3) and hold the front apron securely.
4. Remove the front apron from the lower
mounts (72/1 and 72/2) and place it to the
side without scratching the plastic parts.
5. Remove the BREEZE canister together with
the connected hose line from the foot area
for easier access to the AROMA bottles.
When changing the AROMA bottles, the
sealing caps remain on the bottles.
Funktion
Function
Warning
69
Warnung
70
71
1
2
4
3
72
1
2
3
4
68
Page 38
38
1
2
3
4
AROMA Flaschen austauschen
1. Drehen Sie die Duftflasche (73/1) im
Gegenuhrzeigersinn herunter.
2. Verfahren Sie ebenso mit der zweiten
Flasche (73/2).
3. Nehmen Sie die neue Duftflasche und
drücken Sie die Flasche zuerst auf das
Niveaurohr (73/3).
4. Drehen Sie die Flasche im Uhrzeigersinn auf
das Niveaurohr. Achten Sie darauf, dass Sie
die Flasche richtig festschrauben.
5. Stellen Sie den BREEZE-Behälter
(73/4) wieder an seinen vorgesehenen Platz.
Achtung! Reihenfolge der Flaschen beachten!
Von links nach rechts Flasche Nr. 1 und Flasche
Nr. 2 anordnen.
Das AROMA Set besteht aus:
Flasche Nr. 1: Duft 1
Flasche Nr. 2: Duft 2
Grosse Abdeckhaube vor dem Fußgestell
montieren
1. Hängen Sie die Abdeckhaube (72/3) mit ihren
unteren Langlöchern in die Aufnahmestifte
(72/1) des Fußgestells ein.
2. Stecken Sie den Stecker (71/4) für das
FLOORLIGHT wieder ein.
3. Kippen Sie die Abdeckhaube etwas Richtung
Fußgestell.
4. Hängen Sie den Karabiner (71/3) in der Abdeckhaube ein. Kippen Sie die Abdeckhaube
oben Richtung Fußgestell, bis sie anliegt.
5. Verriegeln Sie die Frontschürze (71/2) mit
dem Innensechskantschlüssel (71/1).
Liegenscheibe herunterklappen
1. Fassen Sie die Liegenscheibe (70/5) mittig
an der vorderen Längsseite an und klappen
Sie diese auf die Liege herunter.
2. Drehen Sie beide Riegel (70/2) mit dem
Innensechskantschlüssel (70/1) in Richtung
Symbol (70/4) geschlossen zurück , so dass
die Liegenscheibe fest verankert ist.
Nach einem Wechsel der AROMAFlaschen müssen die Betriebsstunden AROMA im Programm Menü
PrP6 auf Null gesetzt werden.
Details siehe Kapitel 5.
6.7.3 Betriebsstundenzähler AROMA
auf Null setzen
1. Betätigen Sie [START] und [STOP] gleich-
zeitig 4 Sekunden lang. Das Programm Menü
Pr (74/2) erscheint auf dem Display.
2. Betätigen Sie [STOP].
Das Programm Menü P1 (74/5) erscheint.
3. Betätigen Sie [START] solange, bis das
Programm Menü P6 (74/10)
Betriebsstunden AROMA erscheint.
4. Betätigen Sie [STOP] und anschliessend
[START] und [STOP] gleichzeitig 4 Sekunden
lang. Die bis jetzt gezählten Betriebsstunden
AROMA werden auf Null (74/1) gesetzt.
5. Trennen Sie das Gerät innerhalb von 5
Minuten vom Netz, so werden die geänderten
Parameter gespeichert und aktiviert.
7 WARTUNG UND INSTANDHALTUNG
Tipps zur Beseitigung kleiner Störungen
Bevor Sie mit Wartungs- und Reparaturmassnahmen beginnen, Gerät unbedingt vom Netz trennen.
Reparaturen sind nur durch die Fa.
uwe oder durch autorisierte Personen durchzuführen.
Warnung
Warning
Changing AROMA bottles
1. Unscrew the aroma bottle (73/1)
anticlockwise.
2. Do the same with the second bottle (73/2).
3. Take the new aroma bottle and press it onto
the level controller (73/3).
4. Screw the bottle to the level controller
clockwise. Ensure that the bottle is firmly
tightened.
5. Return the BREEZE tank (73/4) to its
intended place.
Attention! Observe the order of the bottles!
Arrange bottle No. 1 and bottle No. 2 from left to
right.
The AROMA set consists of:
Bottle No. 1: Fragrance 1
Bottle No. 2: Fragrance 2
Fitting the Large Covering Panel in Front of
the Base
1. Install the covering panel (72/3) with the pins
(72/1) of the base in the elongated holes.
2. Reconnect connector (71/4) for the
FLOORLIGHT.
3. Tilt the covering panel towards the base.
4. Hook both carbines (71/3) into the covering
panel. Move the large covering panel towards
the base until it touches the base.
5. Lock the front apron (71/2) with the Allen
key (71/1).
Lowering the bed acrylic
1. Hold the front long side of the bed acrylic
(70/5) in the middle and push it down onto
the bed.
2. Turn back both bolts (70/2) using the Allan
key (70/1) towards the symbol (14/4)
“closed”.
After changing the AROMA bottles,
the AROMA operating hours must
be set to zero in program menu
PrP6.
See chapter 5 for details.
6.7.3 Reset AROMA
operating hours counter to 0
1. Actuate [START] and [STOP] simultaneously
for 4 seconds. The program menu Pr (74/2)
appears on the display.
2. Actuate [STOP].
The program menu P1 (74/5) appears.
3. Actuate [START] until program menu P6
(74/10) AROMA operating hours appears.
4. Actuate [STOP] and then [START] and
[STOP] simultaneously for 4 seconds.
The number of AROMA operating hours
counted up to now is set to zero (74/1).
5. Disconnect the unit from the power supply
within 5 minutes to save and activate the
changed parameters.
7 SERVING AND MAINTENANCE
Tips for correcting minor faults
Disconnect the unit from the power
supply before starting any
servicing or repair work.
Repair work should only be carried
out by uwe Customer Service or
other authorized persons.
73
74
75
1
2
3
4
5
6
7
8
9
10
P
O
1
2
3
8
8
Warnung
Warning
Page 39
39
76
Es dürfen keine Sicherheitseinrichtungen demontiert oder ausser Betrieb gesetzt werden.
Nach jeder Reparatur muss eine Prüfung des Gerätes nach DIN VDE 0701
oder nach der entsprechenden nationalen Vorschrift durchgeführt und
protokolliert werden.
• Dunkle Flecken an den Lampenenden
Zeigen sich im abgeschalteten Zustand dunkle
Flecken an den Lampenenden, so hat dies auf
die Leistung des Gerätes keinen Einfluss.
Erneuern Sie vorsorglich den Starter.
• Eine oder mehrere Lampen
leuchten nicht (Starterwechsel)
Im Gerät gibt es zwei Lampentypen mit Startern:
a) ND-Lampen unter der Liegenscheibe Bild76.
b) Das FLOORLIGHT in der Frontschürze Bild 77.
Was tun, wenn eine Lampe nicht leuchtet?
1. Machen Sie die nicht funktionierende Lampe
zugänglich. Siehe Kapitel 6 Wartung und
Instandhaltung, Abschnitt 6.3 und 6.5.3
2. Prüfen Sie, ob die Lampe richtig eingesetzt
ist.
3. Überprüfen Sie dann die Starter auf ihren
Sitz.
4. Nehmen Sie den Starter (siehe Tab. 2) an
der Lampe, die nicht brennt durch Linksdrehen heraus, und setzen Sie ihn durch
Rechtsdrehen wieder ein.
5. Leuchtet die Lampe noch nicht, setzen Sie
den Starter einer intakten Lampe ein.
Hat dies keinen Erfolg, müssen Sie die
Lampe überprüfen.
6. Setzen Sie die Lampe, die nicht brennt, in
eine Fassung ein, deren Lampe funktioniert.
Leuchtet die Lampe nicht, ist sie defekt und
muss erneuert werden. Brennt sie jedoch,
liegt im Gerät ein elektrischer Defekt vor.
Überprüfung durch uwe oder einer
von uwe benannten Stelle.
Wo sind die Starter ?
• Liege
an den fußseitigen Lampenfassungen Liegenscheibe entriegeln und öffnen, die Klimascheibe
(optional) ist über Fangseile mit der Liegen
scheibe verbunden. Siehe Kapitel 6.3
Auswechseln der ND-Lampen in der Liege
• FLOORLIGHT
• an der Lampenfassung in der Frontschürze
Liegenscheibe entriegeln und öffnen. Frontschürze entriegeln und öffnen. Siehe Kapitel
6.5.3 FLOORLIGHT auswechseln
Der Fluter bzw. die Liege wird zu warm
1. Prüfen Sie, ob die Luftansaugfilter
(Filtermatten) verstopft sind.
2. Achten Sie darauf, dass die Abluft ungehindert abgeführt werden kann. Es darf
weder im Abluftschlauch noch im Lüftungskanal zu einem Luftstau kommen, da dies
sonst zur Überhitzung des Gerätes führt.
Informationen über eine effektive Be- und
Entlüftung entnehmen Sie aus der bei Ihrem
Händler oder bei uwe erhältlichen Broschüre
„Klimatipps“.
Veranlasssen Sie eine Überprüfung
durch uwe oder eine von uwe
benannte Stelle.
No safety devices may be removed
or put out of action.
After each repair, the unit must be
tested to DIN VDE 0701 or the
corresponding national standard
and the results recorded.
• Dark spots at the lamp ends
Dark areas near the ends of the lamp when
switched off have no detrimental effect on the
performance of the unit.
Replace the starter to be on the safe side.
• One or more lamps not illuminate
(replace starter)
In the unit, there are two lamp types with starters:
a) LP lamps below the acrylic sheet bed Fig.76.
b) The FLOORLIGHT in the front apron Fig. 77.
What to do when a lamp does not illuminate?
1. Gain access to the lamp which does not
function. See Chapter 6 Servicing and
Maintenance, sections 6.3 and 6.5.3
2. Check whether the lamp is correctly
mounted.
3. Then check the starter for proper seating.
4. Remove the starter from the lamp which
does not illuminate and remount by turning
to the right.
5. If the lamp still does not illuminate, mount
the starter from a functioning lamp. If this
does not work, you must inspect the lamp.
6. Install the lamp in a base in which a lamp
illuminates. If the lamp does not illuminate,
it is defective and must be replaced. If it does
illuminate, however, there is an electrical
defect
in the unit.
Inspection by uwe Customer Service
or a uwe authorized company.
Where are the starters?
• Bed
at lamp bases at the foot end Unlock the acrylic
sheet bed and fold upward; the air separation
sheet (optional) is connected to the acrylic sheet
bed by means of an arrester cable. See Chapter
6.3 Replacing the LP lamps in the bed
• FLOORLIGHT
• at the lamp base in the front apron
Unlock the acrylic sheet bed and open. Un-l
ock the front apron and open.
See Chapter
6.5.3 Replacing the FLOORLIGHT
The canopy or bed becomes to warm
1. Check whether the air intake filters
(filtermats) are clogged.
2. Ensure that the exhaust air can be discharged
unobstructed. Airflow must not be
obstructed at either the exhaust hose or in
the ventilation duct, as this will lead to
overheating of the unit.
For information on effective ventilation, refer
to the „Climatization tips“ brochure available
from your dealer or from uwe.
Arrange for an inspection by uwe
or a service provider named by
uwe.
Funktion
Function
Warning
Warnung
77
1
2
1
Funktion
Function
Page 40
40

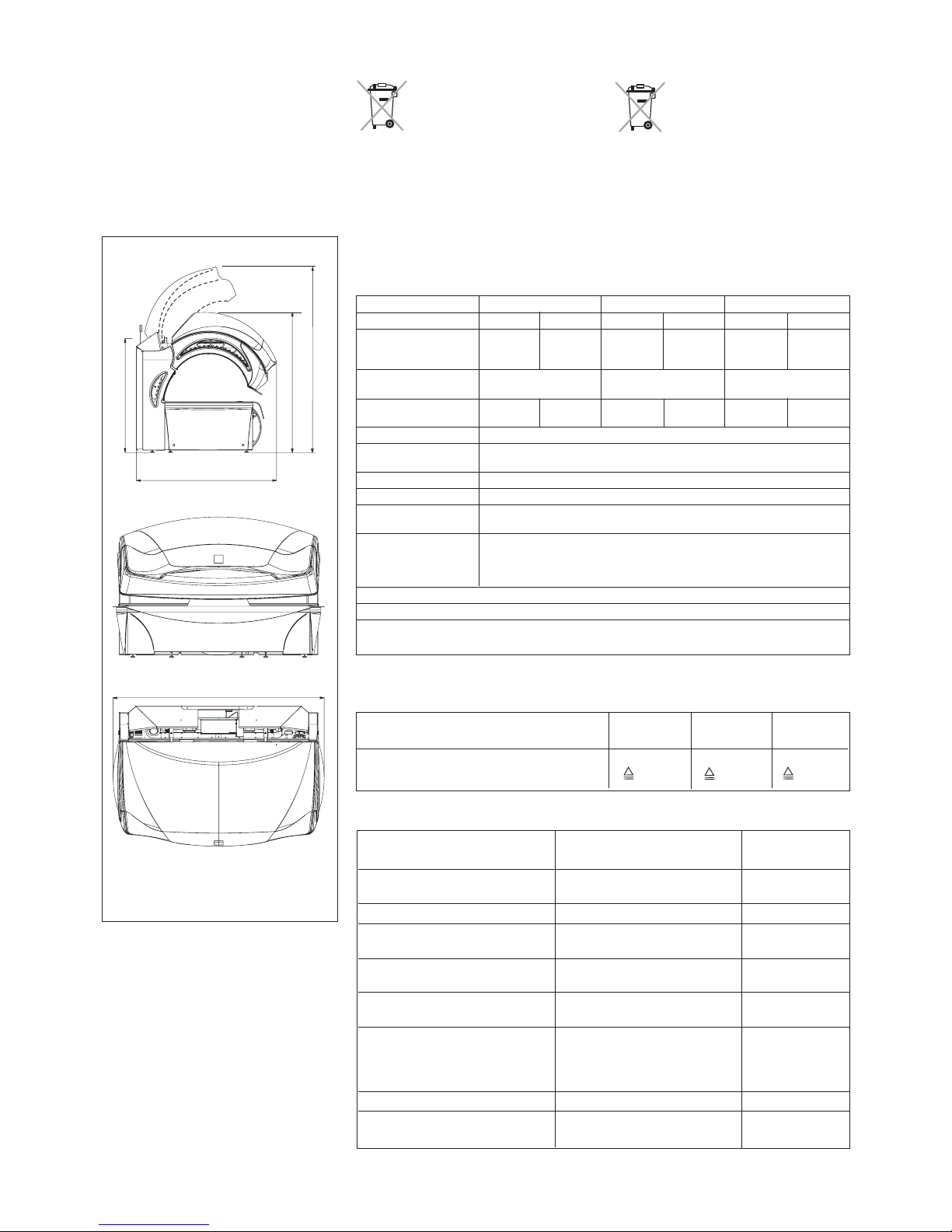

8 ENTSORGUNG
Gerät und Lampen
Das Solarium und alle enthaltenen
Leuchtstofflampen, Hochdruckstrahler und Beleuchtungslampen
sind Sondermüll. Entsorgung nicht
über den Hausmüll.
Die Entsorgung erfolgt über die Firma uwe, oder über eines von ihr benannten Entsorgungsunternehmen.
8 WASTE DISPOSAL
Tanning units and lamps
The tanning units and all installed
fluorescent lamps, high pressure
bulbs and tubes are special refuses.
Do not dispose of them into the
household waste.
Waste disposal is effected by company uwe, or via a waste disposal
company denomnated by uwe.
9 TECHNISCHE DATEN /
9 TECHNICAL SPECIFICATIONS
9.1 Technische Daten, Abmessung, UV-Typ und Zeittafel
9.1 Technical Specifications, Dimensions and UV-Type *
iBed XTT iBed CPS iBed Swing
Gerätetyp /
Unit model
7019/300 7019/301 7019/331 7019/332 7019/311 7019/312
Leistung (inkl. Klima)[kW] 14,2 12,1 11,8 12,2 14,4 12,3
Power (including air
conditioning)
Anschluss [V] 400 V 3N ~ PE 50 Hz 400 V 3N ~ PE 50 Hz 400 V 3N ~ PE 50 Hz
Electical connection
Absicherung [A] 3x25 A (K25) 3x25 A (K25) 3x25 A (K25) 3x25 A (K25) 3x32 A (K32) 3x25 A (K25)
Fuse protection
Gewicht /
Weight
[kg] ca. 750
Abmessung / [mm]
Dimensions
Länge / Length 2380
Tiefe /
width
1582
Höhe (Fluter offen) 1918
Height (canopy open)
Empfehlung Mindest-[mm] 2400 x 2400
maß Kabine L x T
Recommended minimum
dimension cabin L x D
Lärmemmission /
Noise emission
≤ 70 dB (A).
Raumtemperatur für den Betrieb max. 35 °C. /
Room temperature for operation max. 35° C
Der Aufstellort muss eine Belastbarkeit von mindestens 500 kg/m2 und eben sein.
The installation site must have a loading capacity of at least 500 kg/m² and must be flat.
*Technische Änderungen vorbehalten. /
*We reserve the right to make technical modifications.
Hauttyp II Hauttyp III Hauttyp IV
Skin type
II
Skin type
III
Skin type
IV
Maximale Anzahl an Besonnungen pro Jahr 60 43 33
Maximum number of tanning sessions per year ( 15 kJ/m²) ( 15 kJ/m²) ( 15 kJ/m²)
2380
1286
1580
1582
1598
Maße in mm
Dimensions in mm
iBED XTT Lampenbestückung UV-TYP nach /
to
Lamps
EN 60335-2-27
Fluter Gesicht 3 x 1000 W Strahler m. uwe Logo 2
Canopy, face
1 x POWER SPOT 250 W
Fluter Körper /
Canopy, body
23 x LeXtra POWER 160 W 4
Fluter Hintergrundbeleuchtung 1 x TL-D 36 W / 18 blau /
blue
Canopy background-lighting
Fluter uwe Logo Beleuchtung 1xLED Platine
Canopy illumination uwe logo
Fluter Beleuchtung Lichtspiel 10 x MR 16
Canopy lighting, illuminated display
Seitenbräuner 5 x LeXtra POWER 180 W
Side tanner
2 x LeXtra POWER 160 W
1 x POWER SPOT 250 W
1xT8/blau/
blue
Liege /
Bed
LED Linearlight HL-flux blau/blue 4
Beleuchtung (FLOORLIGHT) 1 x TL-D 36 W/18 blau /
blue
lighting (FLOODLIGHT)
Page 41
41
9.2 Abdeckung der Lampen
(Filterscheiben)
Die UV-Strahlungsquellen sind im Fluter und
Seitenbräuner mit einer Scheibe aus 2,5 mm
dickem Acrylglas und in der Liege mit zwei Scheiben aus 4 mm (gewellt) und 5 mm dickem Acrylglas abgedeckt.
Die Acrylglasscheiben sind einseitig auf der
Lampenseite mattiert
(LIGHTGLASS), mit Ausnahme der gewellten
Acrylglasscheibe in der Liege und der GB-Bereich
der Fluterscheibe.
Die Hochdruckstrahler des Gerätes iBED sind mit
folgenden Filterscheiben abgedeckt:
Hochdruckstrahler (3 Stück): je eine Filterscheibe
324 Interferenz, benutzerseitig (Produktkennzahl
02936) und je eine Klarsicht-Filterscheibe 316,
brennerseitig (Produktkennzahl 02932).
Die Hochdruckstrahler sind mit einer polierten
Scheibe aus 2,5 mm dickem Acrylglas abgedeckt.
Zwischen Lampen und dem Träger des Fluters
bzw. der Liege befindet sich ein Reflektor aus
hochglanzgewalzten, elektrolytisch geglänzten
und eloxierten Aluminium.
9.2 Cover of lamps (filter discs)
The UV light sources in the canopy and side
tanner are covered by 2.5 mm acrylic panels and
in the bed with two 4 mm (corrugated) and 5
mm acrylic panels.
The acrylic panels are frosted on the lamp side
(Equalizing Acrylics) except for the corrugated
acrylic panel in the bed and the GB area of the
canopy panel.
The high pressure lamps of the iBED unit are
covered by the following filter discs:
High pressure lamps (3 lamps): one filter disc of
324 interference each on the user side and one
transparent filter disc 316 each on the lamp side.
The high pressure lamps are protected by a
polished panel of 2.5 mm acrylic panel.
Between the lamps and frame of the canopy and
bed respectively, there is a reflector made of shiny
rolled, electroplated, anodised aluminium.
iBED CPS Lampenbestückung UV-TYP nach /
to
Lamps
EN 60335-2-27
Fluter Gesicht 39 x 25 W U·P·P
Canopy, face
Fluter Körper /
Canopy, body
17 x LeXtra POWER 180 W 4
Fluter Hintergrundbeleuchtung 1 x TL-D 36 W/18 blau /
blue
Canopy background-lighting
Fluter uwe Logo Beleuchtung 1 x LED Platine
Canopy illumination uwe logo
Fluter Beleuchtung Lichtspiel 10 x MR 16
Canopy lighting, illuminated display
Seitenbräuner 7 x LeXtra POWER 180 W
Side tanner
1 x T8/blau/
blue
Liege /
Bed
20 x LeXtra POWER 160 W 4
LED Linearlight HL-flux blau/blue
Beleuchtung (FLOORLIGHT) 1 x TL-D 36 W/18 blau /
blue
lighting (FLOODLIGHT)
iBED Swing Lampenbestückung UV-TYP nach /
to
Lamps
EN 60335-2-27
Fluter Gesicht 10 x 250 W
Canopy, face
Fluter Körper /
Canopy, body
23 x LeXtra POWER 160 W 4
Fluter Hintergrundbeleuchtung 1 x TL-D 36 W / 18 blau /
blue
Canopy background-lighting
Fluter uwe Logo Beleuchtung 1 x LED Platine
Canopy illumination uwe logo
Fluter Beleuchtung Lichtspiel 10 x MR 16
Canopy lighting, illuminated display
Seitenbräuner 1 x POWER SPOT 250 W 4
Side tanner
5 x LeXtra POWER 160 W
2 x LeXtra POWER 180 W
1 x T8/blau/
blue
Liege /
Bed
20 x LeXtra POWER 160 W 4
LED Linearlight HL-flux blau/blue
Beleuchtung (FLOORLIGHT) 1 x TL-D 36 W/18 blau /
blue
lighting (FLOODLIGHT)
Page 42
42
Hauttyp 3
Sommersprossen:
Haut:
Haare
:
Augenfarbe:
Brustwarzen:
dunkler
Für Ihre erste
Besonnung
empfehlen wir
Langsam
steigern bis auf
Hauttyp 1
Sommersprossen:
Haut:
Haare
:
Augenfarbe:
Brustwarzen:
sehr hell
Hauttyp 1
Sommersprossen:
Haut:
Haare
:
Augenfarbe:
Brustwarzen:
sehr hell
Sommersprossen:
Haut:
Haare
:
Augenfarbe:
Brustwarzen:
Unser Tipp für Sie :
Keine
Besonnung
auffallend hell
stark
blau, selten
braun
rötlich
3 Minuten
14 Minuten
Keine
Besonnung
grau, braun
dunkelblond,
braun
hell
bis hellbraun
Hauttyp 2
hell
Für Ihre erste
Besonnung
empfehlen wir
Langsam
steigern bis auf
3 Minuten
10 Minuten
blau, grün,
grau
blond bis
braun
etwas dunkler
als Hauttyp 1
selten
keine
Hauttyp 4
Sommersprossen:
Haut:
Haare
:
Augenfarbe:
Brustwarzen:
dunkel
Für Ihre erste
Besonnung
empfehlen wir
Langsam
steigern bis auf
3 Minuten
18 Minuten
dunkel
dunkelbraun
hellbraun,
oliv
keine
10 Hinweise für Besonnungszeiten iBed HD
Was für ein Typ sind Sie?
Bitte beachten Sie: Diese Empfehlungen beziehen sich auf die serienmässige Lampenausstattung laut Bedienungsanleitung:
Wie auch das natürliche Sonnenlicht kann UV-Strahlung bei unsachgemässer Anwendung Augen und Hautschäden, wie Hautalterung
und und Hautschäden, wie Hautalterung und möglicherweise karzinogene Irritationen der Haut, hervorrufen.
Bitte lesen Sie die Anweisungen aufmerksam.
Da das Licht sehr hell ist, bitten wir Sie, nicht direkt in die Strahler zu blicken und zum Schutz Ihrer Augen eine Brille zu tragen.
Bestimmte Medikamente und Kosmetika Können die Empfindlichkeit erhöhen.
Befragen Sie bitte vor Benutzung Ihren Arzt.
Page 43
43
Skin Type 3
Hauttyp 1
Freckles
:
Skin:
Hair
:
sehr hell
Skin Type 1
Skin Type 2
3 minutes
10 minutes
blond,
brown
Skin Type 4
Eyes:
Nipples:
very light
lots
reddish
blue, seldom
brown
very light
Freckles
:
Skin:
Hair
:
Eyes:
Nipples:
white with
beige tone
few
blue, green,
grey
light
Freckles
:
Skin:
Hair
:
Eyes:
Nipples:
light to
light brown
none
dark blond,
brown
grey, brown
dark
Freckles
:
Skin:
Hair
:
Eyes:
Nipples:
darker
dark
dark brown
none
light brown
No
tanning
No
tanning
For your first
tanning session
we recommend
Then slowly
increase up to
Our tip for you:
3 minutes
For your first
tanning session
we recommend
Then slowly
increase up to
Then slowly
increase up to
3 minutes
For your first
tanning session
we recommend
14 minutes
18 minutes
10 For every skin type a tip how to get a nice tan with iBed HD
What is your skin type?
Please note: These recommendations refer to the equipment of tubes indicated in our technical description:
Exposure to ultraviolet light from either the sun or a solarium can cause by improper using damage to the eyes or skin such as
ageing and possibly skin cancer.
Please read the instructions carefully.
The light is very intense, never look directly at the lamps and always use protective eyewear.
Some medications and cosmetics can increase sensitivity to UV exposure.
Page 44
ID.-NR. 269 120 / 02/06
