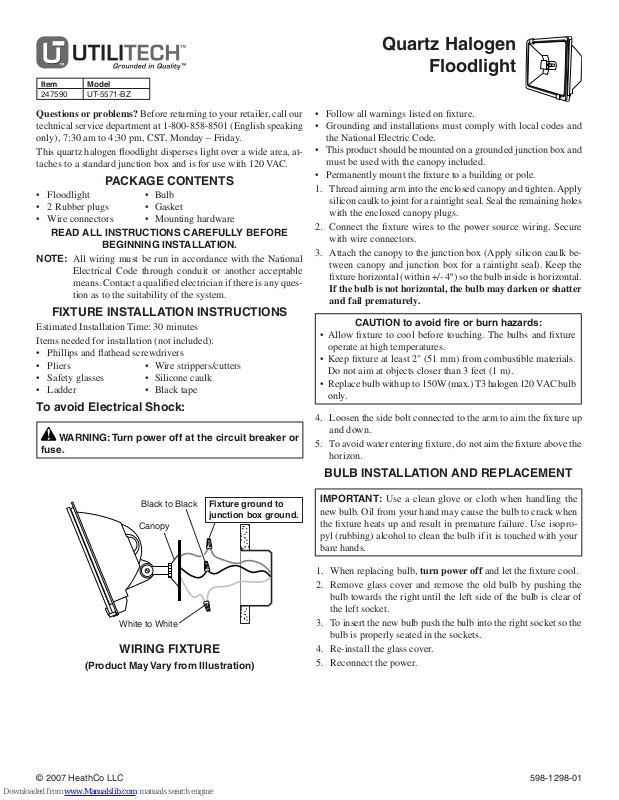

Utilitech UT-5571-BZ, 247590 Installation Instructions Manual

Item Model

247590 UT-5571-BZ

Quartz Halogen

Floodlight

Questions or problems? Before returning to your retailer, call our
technical service department at 1-800-858-8501 (English speaking
only), 7:30 am to 4:30 pm, CST, Monday – Friday.

This quartz halogen fl oodlight disperses light over a wide area, at­taches to a standard junction box and is for use with 120 VAC.

PACKAGE CONTENTS

• Floodlight • Bulb

• 2 Rubber plugs • Gasket

• Wire connectors • Mounting hardware

READ ALL INSTRUCTIONS CAREFULLY BEFORE

BEGINNING INSTALLATION.

NOTE: All wiring must be run in accordance with the National

Electrical Code through conduit or another acceptable
means. Contact a qualifi ed electrician if there is any ques­tion as to the suitability of the system.

FIXTURE INSTALLATION INSTRUCTIONS

Estimated Installation Time: 30 minutes
Items needed for installation (not included):

• Phillips and fl athead screwdrivers

• Pliers • Wire strippers/cutters

• Safety glasses • Silicone caulk

• Ladder • Black tape

To avoid Electrical Shock:

WARNING: Turn power off at the circuit breaker or

fuse.

• Follow all warnings listed on fi xture.

• Grounding and installations must comply with local codes and
the National Electric Code.

• This product should be mounted on a grounded junction box and
must be used with the canopy included.

• Permanently mount the fi xture to a building or pole.

1. Thread aiming arm into the enclosed canopy and tighten. Apply

silicon caulk to joint for a raintight seal. Seal the remaining holes
with the enclosed canopy plugs.

2. Connect the fi xture wires to the power source wiring. Secure

with wire connectors.

3. Attach the canopy to the junction box (Apply silicon caulk be-

tween canopy and junction box for a raintight seal). Keep the
fi xture horizontal (within +/- 4º) so the bulb inside is horizontal.

If the bulb is not horizontal, the bulb may darken or shatter
and fail prematurely.

CAUTION to avoid fi re or burn hazards:

• Allow fi xture to cool before touching. The bulbs and fi xture
operate at high temperatures.

• Keep fi xture at least 2" (51 mm) from combustible materials.
Do not aim at objects closer than 3 feet (1 m).

• Replace bulb with up to 150W (max.) T3 halogen 120 VAC bulb
only.

4. Loosen the side bolt connected to the arm to aim the fi xture up
and down.

5. To avoid water entering fi xture, do not aim the fi xture above the
horizon.

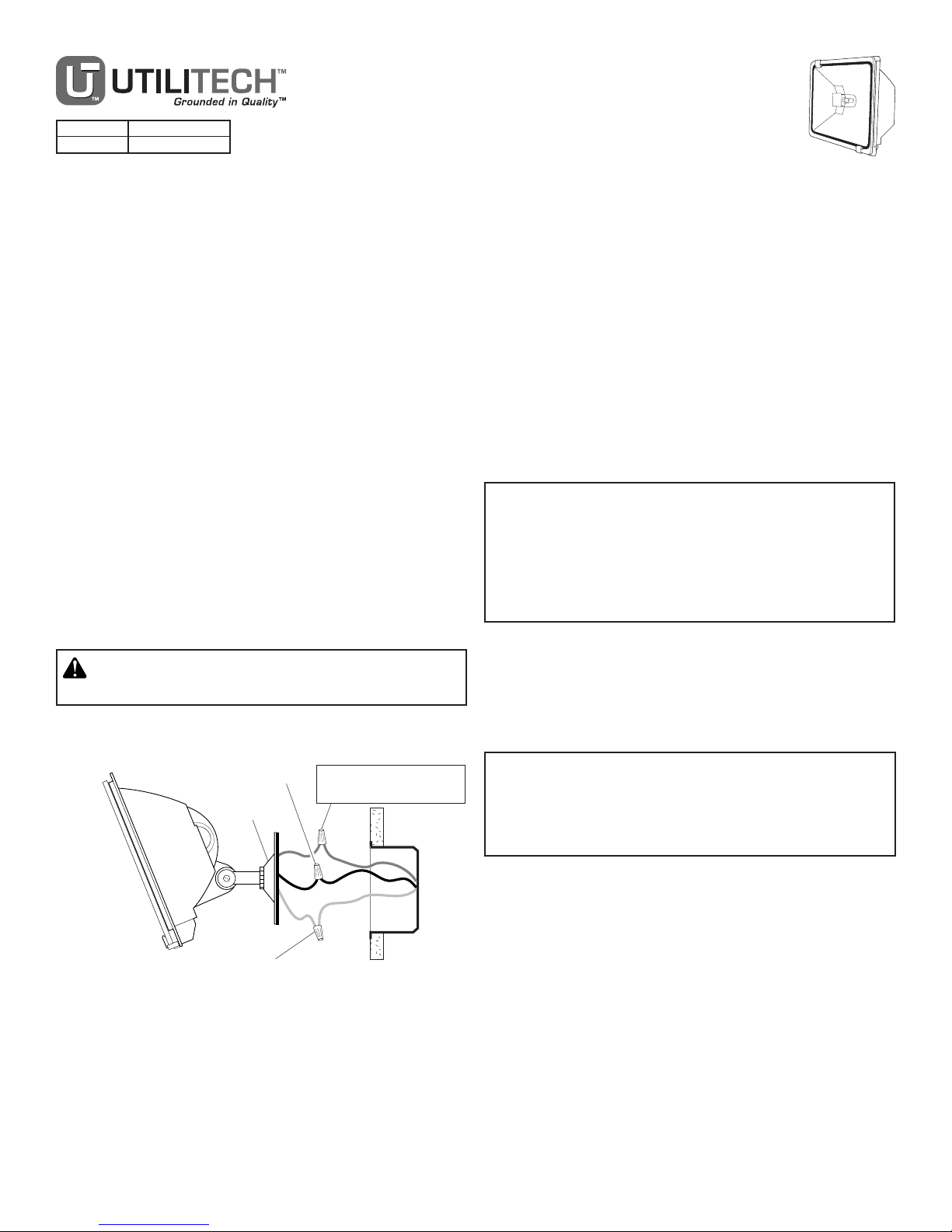

Black to Black

Canopy

White to White

Fixture ground to
junction box ground.

WIRING FIXTURE

(Product May Vary from Illustration)

BULB INSTALLATION AND REPLACEMENT

IMPORTANT: Use a clean glove or cloth when handling the

new bulb. Oil from your hand may cause the bulb to crack when
the fi xture heats up and result in premature failure. Use isopro­pyl (rubbing) alcohol to clean the bulb if it is touched with your
bare hands.

1. When replacing bulb, turn power off and let the fi xture cool.

2. Remove glass cover and remove the old bulb by pushing the
bulb towards the right until the left side of the bulb is clear of
the left socket.

3. To insert the new bulb push the bulb into the right socket so the
bulb is properly seated in the sockets.

4. Re-install the glass cover.

5. Reconnect the power.

© 2007 HeathCo LLC 598-1298-01

Articulo Modelo

247590 UT-5571-BZ

Faro Halógeno

de Cuarzo

¿Preguntas o problemas? Antes de devolver el producto al mino­rista, llame a nuestro departamento de servicio técnico al 1-800-858­8501 (sólo se habla inglés), de 7:30 am a 4:30 pm, Hora Estándar
del Centro, de Lunes a Viernes.
Este refl ector halógeno de cuarzo dispersa la luz sobre un área amplia,

se sujeta a una caja de empalmes estándar y se usa con 120 VCA.

CONTENIDOS DEL PAQUETE

• Faro • Lámpara

• 2 enchufes de caucho • Empaque

• Conectores de alambre • Ferretería de montaje

LEA TODAS LAS INDICACIONES CON CUIDADO

ANTES DE COMENZAR LA INSTALACIÓN.

NOTA: Todo el cableado debe estar hecho de acuerdo al Código

Eléctrico Nacional por medio de conductos o de otro medio
aceptable. Comuníquese con un electricista profesional si
tiene preguntas relacionadas con la aptitud del sistema.

INSTRUCCIONES PARA LA INSTALACIÓN

DEL ARTEFACTO

Tiempo estimado de instalación: 30 minutos
Artículos que se necesitan para la instalación (no incluidos):

• Tornillos Phillips y de cabeza plana

• Alicates

• Desforrador/cortador de alambre

• Lentes de seguridad

• Calafateo de silicona

• Escalera • Cinta aislante negra

Para evitar el shock eléctrico:

1. Enrosque el brazo apuntador en el toldo hermético y apriete.
Aplique calafateo de silicona a la unión para obtener un sellado
impermeable. Selle los orifi cios restantes con los tapones del
toldo hermético.

2. Conecte los alambres de la lámpara a los alambres de la fuente
de energía. Asegúrelos con conectores de alambre.

3. Acople el toldo a la caja de empalme (Aplique calafateo de
silicona entre el toldo y la caja de empalme para obtener un
sellado impermeable). Mantenga el aparato horizontal (dentro de
+/- 4º) de manera que la bombilla de adentro esté horizontal. Si

la bombilla no está horizontal, se puede negrear o astillarse
y dejará de funcionar prematuramente.

CUIDADO: Para evitar los peligros de incendio

o quemazón:

• Deje que el elemento se enfríe antes de tocarlo. La bombilla y
el elemento funcionan a altas temperaturas.

• Mantenga al elemento por lo menos a 51 mm de los materiales
combustibles. No lo apunte hacia objetos que estén más cerca
de 1 m.

• Cambie la bombilla sólo con una bombilla halógena T3 de 120
VCA de hasta 300 vatios (máx.)

4. Afl oje la tuerca lateral conectada al brazo para apuntar el aparato
hacia arriba o hacia abajo.

5. Afl oje la tuerca lateral conectada al brazo para apuntar el aparato.
Evfi te el golpe eléctrico y el dañado causado por el agua-man­tenga el aparato abajo del nivel horizontal.

INSTALACIÓN Y CAMBIO DE LA BOMBILLA

ADVERTENCIA: Desconecte la energía en el cort-

acircuito.

• Obedezca todas las precauciones listadas en este aparato.

• La toma de tierra y la instalación deben cumplir con los códigos
locales y con el Código Eléctrico Nacional.

• Este producto debería ser montado en una caja de empalme puesta
a tierra y debe ser usado con el toldo incluido.

• Monte permanentemente el artefacto en un defi cio o en un poste.

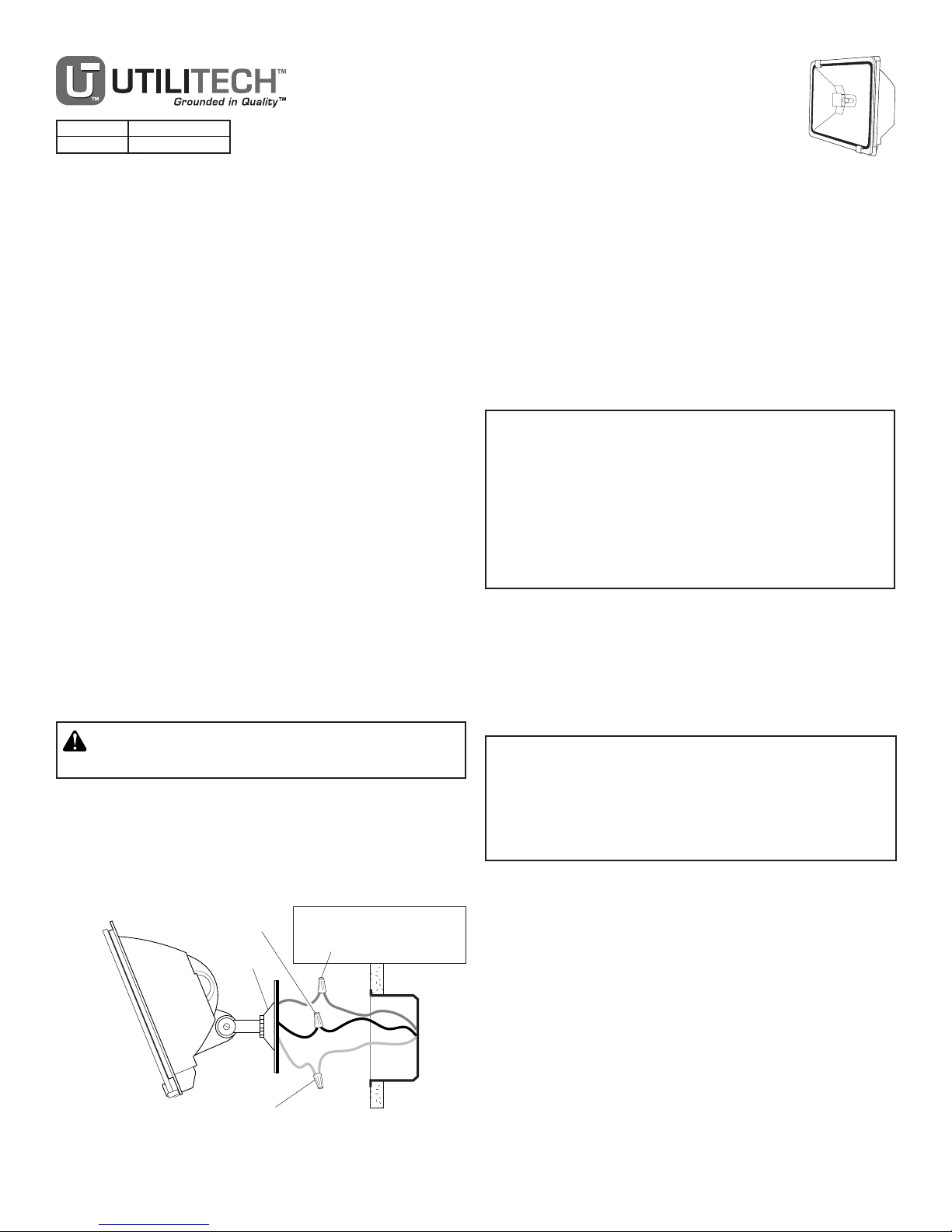

Negro a Negro

To ld o

Blanco a Blanco

Alambre a tierra de la
caja de empalme al cable
desnudo del aparato

CABLEADO DEL APARATO

(El producto puede ser diferente al de la ilustración)

© 2007 HeathCo LLC 598-1298-01 S

IMPORTANTE: Cuando vaya a colocar la nueva bombilla use
un guante limpio, una tela o la espuma que viene con el produc­to. El aceite de su mano puede hacer que la bombilla se quiebre
cuando se caliente y deje de trabajar prematuramente. Use alco­hol etílico para limiar la bombilla si la ha tocado con sus manos
desprotegidas.

1. Cuando cambie la bombilla, desconecte la energía y deje que
el artefacto se enfríe.

2. Quite la cubierta de vidrio y quite la bombilla vieja empujándola
hacia la derecha hasta que la parte izquierda de la bombilla se
haya salido del receptáculo izquierdo.

3. Para coloca la nueva bombilla, empújela hacia dentro del recep­táculo derecho de manera que la bombilla quede correctamente
asentada en los receptáculos.

4. Reinstale la cubierta de vidrio.

5. Reconecte la energía.

Article Modèle

247590 UT-5571-BZ

Projecteur halogène

au quartz

Des questions ou problèmes? Avant de vous rendre chez le détaillant,
communiquez avec le service technique au 1 800 858-8501 (en anglais
seulement) du lundi au vendredi entre 7 h 30 et 16 h 30, HNC,.
Ce projecteur au quartz halogène éclaire une vaste zone, se bran­che à une boîte de raccordement standard et convient à une tension

de 120 V c.a.

CONTENU DE L’EMBALLAGE

• Projecteur • Ampoule

• 2 bouchons de caoutchouc • Garniture de joint

• Serre-fi ls • Ferrures de montage

LISEZ AVEC SOIN TOUTES LES DIRECTIVES AVANT

DE COMMENCER L’INSTALLATION.

NOTE : Tous les fi ls doivent être installés conformément au code

national de l’électricité en vigueur au moyen de conduits
ou d’autres dispositifs appropriés. Contactez un électri­cien qualifi é pour toute question quant à l’adaptabilité du
système.

MODE D’INSTALLATION DU PROJECTEUR

Temps estimatif d’installation : 30 minutes.
Articles nécessaires à l’installation (non fournis) :

• Tournevis à lame droite et cruciforme (Phillips)

• Pinces • Pinces à dénuder ou à couper

• Lunettes de protection • Échelle • Ruban adhésif noir

• Produit de calfeutrage à base de silicone

Pour éviter les chocs électriques :

1. Vissez la tige d’orientation dans la monture fourni, puis serrez.
Appliquez un calfeutrant au silicone à l'union pour assurer
l’étanchéité. Fermez les autres orifi ces au moyen des bouchons
fournis.

2. Connectez les fi ls du luminaire au câblage d’alimentation. Fixez
les connexions avec des serre-fi ls.

3. Fixez la monture à la boîte de connexion (appliquez un trait de
calfeutrant au silicone entre la monture et la boîte pour assurer
l’étanchéité). Assurez-vous que le luminaire est horizontal (±
4°) pour que l’ampoule soit horizontale. Si l’ampoule n’est pas

horizontale, elle pourrait noircir ou se fendiller et brûler
prématurément.

ATTENTION – Pour éviter les risques d’incendie ou de

brûlure :

• Laissez refroidir le luminaire avant d’y toucher. L’ampoule et
le luminaire deviennent extrêmement chaud pendant le fonc­tionnement.

•

Laissez au moins 51 mm entre le luminaire et tout matériau in­fl ammable. Ne pas orienter sur des objets situés à moins de 1 m.

• Remplacez seulement la lampe par une lampe halogène de type
T3 de 1500 W maximum, tension de 120 V c.a.

4. Desserrez le boulon latéral du bras de manière à orienter le
luminaire vers le bas et vers le haut.

5. Pour éviter que l’eau ne pénètre dans l’appareil, ne le pointez
pas au-delà de l’horizon.

AVERTISSEMENT: Coupez l'alimentation au dis-

joncteur ou au fusible.

• Suivez tous les avertissements fi gurant sur l'appareil d'éclai­rage.

• La mise à la terre et l’installation doivent être conformes aux
exigences du Code canadien de l’électricité.

• Ce luminaire doit être installé sur une boîte de connexion mise
à la terre et doit être utilisé avec la monture fournie.

• Montez le luminaire en permanence sur un bâtiment ou
un poteau.

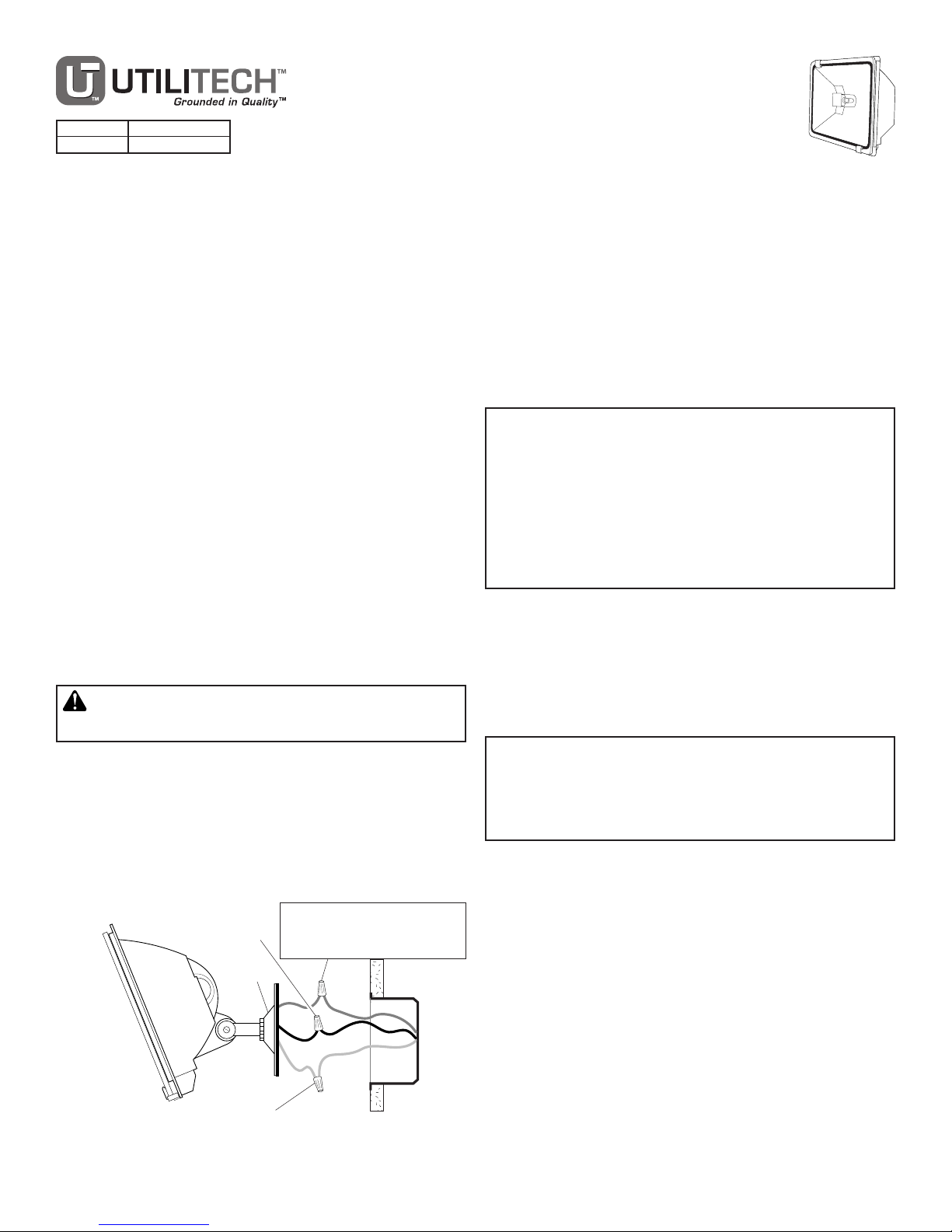

Mise à la terre de l’appareil

noir / noir

Monture

blanc / blanc

à la mise à la terre de la
boîte de jonction

CÂBLAGE DU LUMINAIRE

(Le produit pourrait être différent de l’illustration)

INSTALLATION ET REMPLACEMENT DE LA

LAMPE

IMPORTANT : Utilisez un gant ou un chiffon propre pour rem-

placer les ampoules. L’huile de la peau pourrait faire se fendiller
l’ampoule lorsque celle-ci se réchauffe et entraîner sa défaillance
prématurée. Utilisez de l’alcool isopropylique (à friction) pour
nettoyer l’ampoule si celle-ci a été touchée à mains nues.

1. Lors du remplacement de la lampe, coupez l’alimentation et
attendez que le luminaire refroidisse.

2. Enlevez la lentille de verre et la vieille ampoule en poussant
celle-ci vers la droite jusqu'à ce que le côté gauche de l'ampoule
soit dégagé de la douille gauche.

3. Pour insérer une nouvelle ampoule, poussez celle-ci dans la
douille de droite de manière que l’ampoule soit correctement
assise dans les douilles.

4. Replacez la lentille de verre.

5. Rétablissez l’alimentation.

© 2007 HeathCo LLC 598-1298-01 F

This is a “Limited Warranty” which gives you specifi c legal rights. You may also have other rights which vary from state to state or province to prov-

FIVE YEAR LIMITED WARRANTY

ince.
For a period of fi ve years from the date of purchase, any malfunction caused by factory defective parts or workmanship will be corrected at no charge
to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs, batteries, and other expendable items are
not covered by this warranty. Unauthorized service or modifi cation of the product or of any furnished component will void this warranty in its entirety. This
warranty does not include reimbursement for inconvenience, installation, setup time, loss of use, unauthorized service, or return shipping charges.
This warranty covers only HeathCo LLC assembled products and is not extended to other equipment and components that a customer uses in con­junction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY, REPRE­SENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND
SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE PART OF
HEATHCO LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS
OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or limitation of incidental
or consequential damages, so the above limitation or exclusion may not apply to you. Please keep your dated sales receipt, it is required for all war­ranty requests.

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específi cos. Usted puede también tener otros derechos que varían de estado a
estado o de provincia a provincia.
Por un período de 5 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas de fábrica o mano de obra
será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombillas, baterías, u otras partes fungibles no
están cubiertas por esta garantía. Los Servicios no autorizados o modifi caciones del producto o de cualquier componente que se provee invalidarán
esta garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida de uso, servicio no
autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a otros equipos o componentes que el consumidor
usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO CU­ALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER
PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES
Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR PARTE DE
HEATHCO LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CU­ALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión o limitación de
daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada puede que no se aplique a Ud. Por favor guarde su recibo
de venta fechado; se lo requiere para cualquier solicitud de garantía.

GARANTIE LIMITÉE DE 5 ANS

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifi ques. Vous pouvez également jouir d’autres droits, variables d’une
province à l’autre.
Pendant une période de 5 ans à compter de la date d’achat, toute anomalie de fonctionnement imputable à un vice de matériau ou de main-d’oeuvre
sera corrigée gratuitement.
Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais traitement ou à la négligence. Les ampoules,
les piles et des autres articles non durables ne sont pas couverts par cette garantie. Le service non autorisé ou la modifi cation du produit ou d’un
ou l’autre de ses composants fournis invalidera totalement la présente garantie.Cette garantie n’inclut pas le remboursement pour le dérangement,
l’installation, le réglage, la perte d’utilisation, le service non autorisé ou les frais d’expédition pour le renvoi de la marchandise.
La garantie ne couvre que les produits assemblés HeathCo LLC et ne s’étend pas aux autres équipements et composants que le client pourrait utiliser
conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS DE TOUTE
GARANTIE DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS
CONVIENNENT À UN BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS,
INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET HEATHCO LLC NE POURRA ÊTRE TENUE
RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES
COMMERCIALES ET PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas l’exclusion ou la
limitation des dommages indirects ou secondaires, et la limitation ou l’exclusion ci-dessus pourrait ne pas s’appliquer à vous. Veuillez conserver le
reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes liées à la garantie.

GARANTÍA LIMITADA A 5 AÑOS

598-1298-01
