Page 1

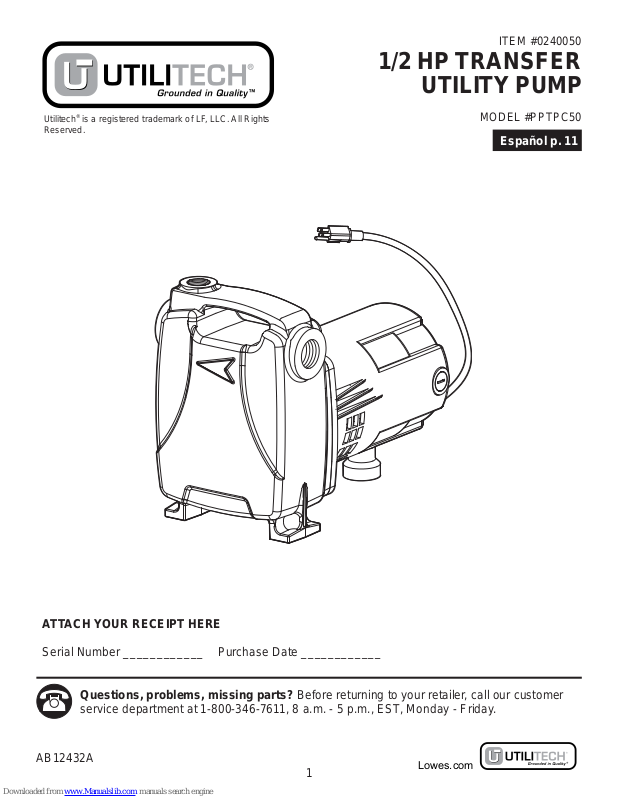

ITEM #0240050

1/2 HP TRANSFER

UTILITY PUMP

MODEL #PPTPC50

Español p. 11

ATTACH YOUR RECEIPT HERE

Serial Number ____________ Purchase Date ____________

Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-800-346-7611, 8 a.m. - 5 p.m., EST, Monday - Friday.

AB12432A

Lowes.com

Page 2

TABLE OF CONTENTS

Package Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Safety Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Speciﬁ cations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Construction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Preparation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Installation Instructions - Transferring Water . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Installation Instructions - Pressure Boosting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Operating Instructions - Transferring Water . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Operating Instructions - Pressure Boosting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Care and Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Lowes.com

Page 3

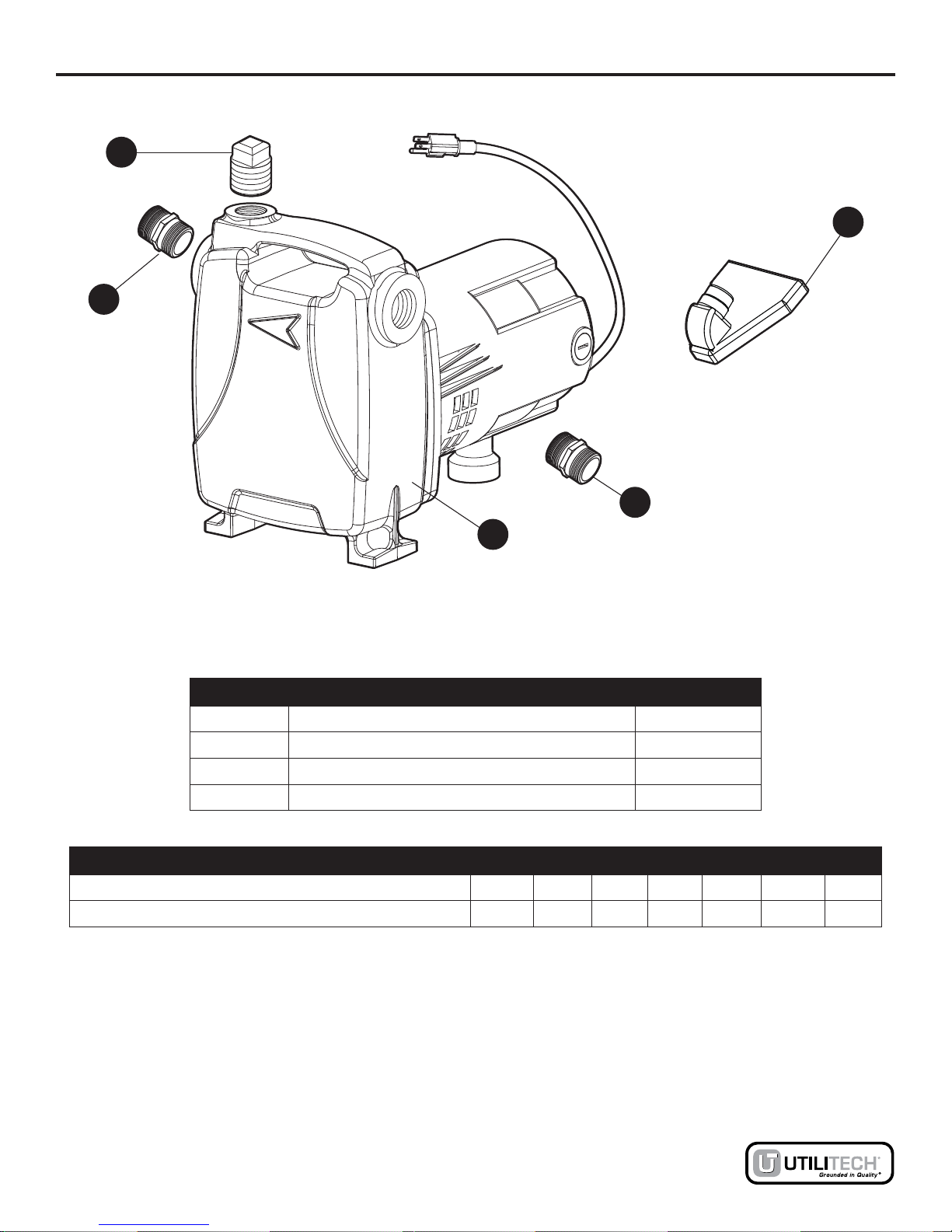

PACKAGE CONTENTS

PART DESCRIPTION QTY.

A Priming Port Plug 1 B Hose Fitting 2 C Pump 1 D Strainer 1

PERFORMANCE AT 10’ LIFT USING 3/4” HEAVY DUTY GARDEN HOSE

Discharge height above pumping level (head) 5 ft. 10 ft. 15 ft. 20 ft. 25 ft. 30 ft. 35 ft. Gallons per minute 17.3 16.5 15.5 14.6 13.4 12.2 11.2

Max head at 0’ suction lift is 99 ft.

Lowes.com

Page 4

SAFETY INFORMATION

Please read and understand this entire manual before attempting to assemble, operate or install the product. If you have any questions regarding the product, please call customer service at 1-800-346-7611, 8 a.m. - 5 p.m., EST Monday - Friday.

WARNING:

• Always make sure the pump is unplugged as soon as the water level reaches 1/4 in. when using the suction strainer. At water levels less than 1/4 in., the pump is attempting to pump air, which will cause the pump to overheat. Running the pump without sufﬁ cient water will damage the pump and void the pump’s warranty.

• Do not pump ﬂ ammable or explosive liquids such as oil, gasoline, kerosene, ethanol, etc. Do not use in the presence of ﬂ ammable or explosive vapors. Using this pump with or near ﬂ ammable liquids can cause an explosion or ﬁ re, resulting in property damage, serious personal injury and/or death.

• Always disconnect the pump from its power source before inspection.

• Do not stand in water when the pump is connected. Do not handle the pump with wet hands.

• Do not touch the pump housing while it is operating, as the pump may be HOT and can cause serious skin burns.

• Do not disassemble the motor housing. This pump has NO repairable internal parts, and disassembling may cause dangerous electrical wiring issues.

CAUTION:

• This transfer utility pump is designed for portable applications. It can drain or remove water from the following: ﬁ sh tanks, water heaters, pits, sinks, window wells, basements, swimming pool covers, boats, low spots in yards, or other ﬂ ooded areas. It can also be used for temporary pressure boosting for washing cars, washing boats, or cleaning off driveways.

• This pump is not designed to function as a permanently installed pump. It is also not engineered to be run continuously as a “fountain” or “waterfall” pump. The pump should be used with a 5/8 in. or larger inside diameter garden hose.

• For safety, the pump motor has an automatically resetting thermal protector that automatically will turn off the pump if it becomes too hot. Overuse of this feature will damage the pump and void the warranty.

• Once the thermal protector detects that the pump has cooled to a safe temperature, it will allow the pump to operate normally. If the pump is plugged in, it may restart unexpectedly.

ADDITIONAL SAFETY PRECAUTIONS:

1. Know the pump applications, limitations, and potential hazards.

2. Make certain the electrical power source is adequate for the requirements of the pump.

3. ALWAYS disconnect the power to the pump and drain all water from the system before servicing.

4. Secure the pump on a solid base as close to the source of water as possible.

5. Secure the discharge hose before starting the pump. Pump torque may cause an unsecured discharge hose to “whip”, possibly causing personal injury and/or property damage.

Lowes.com

Page 5

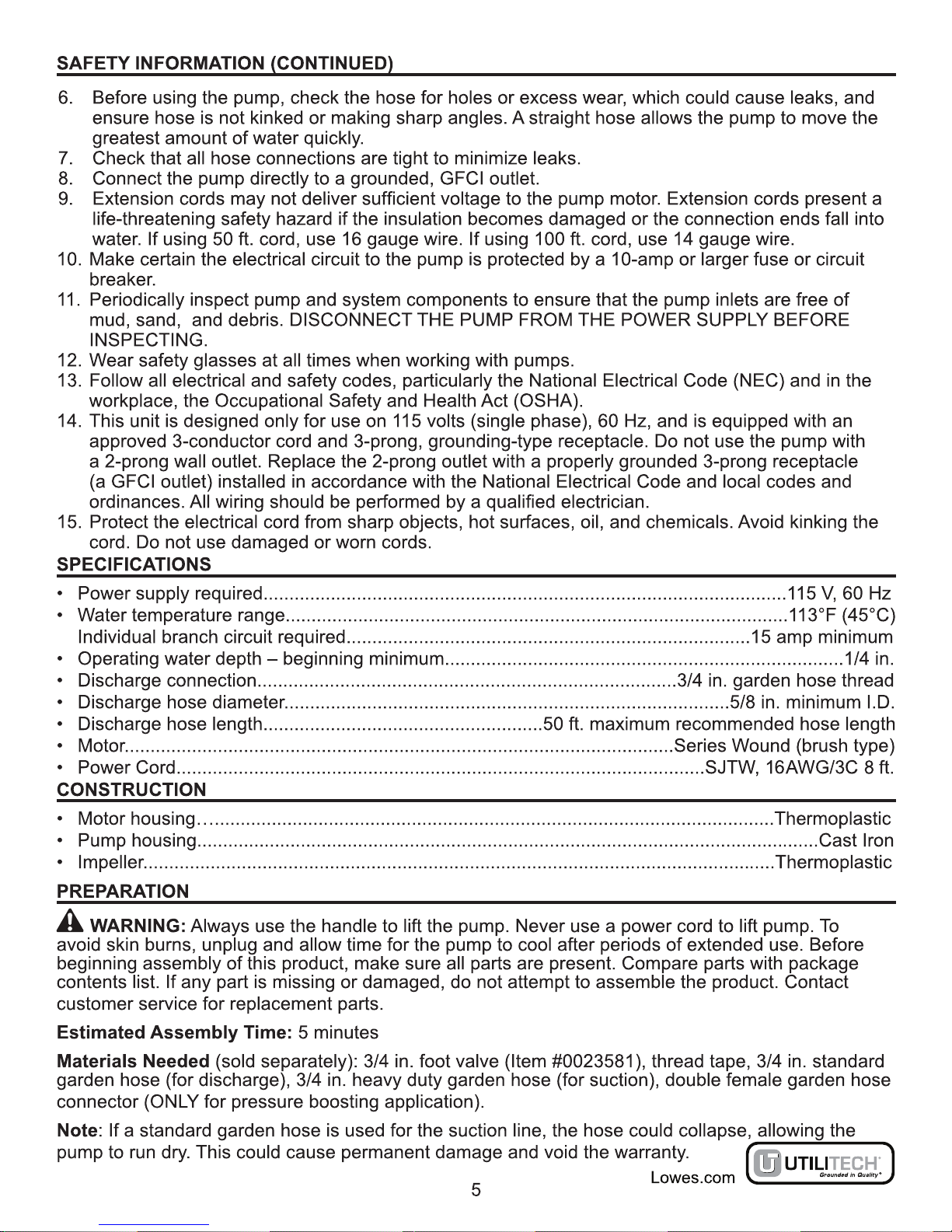

Page 6

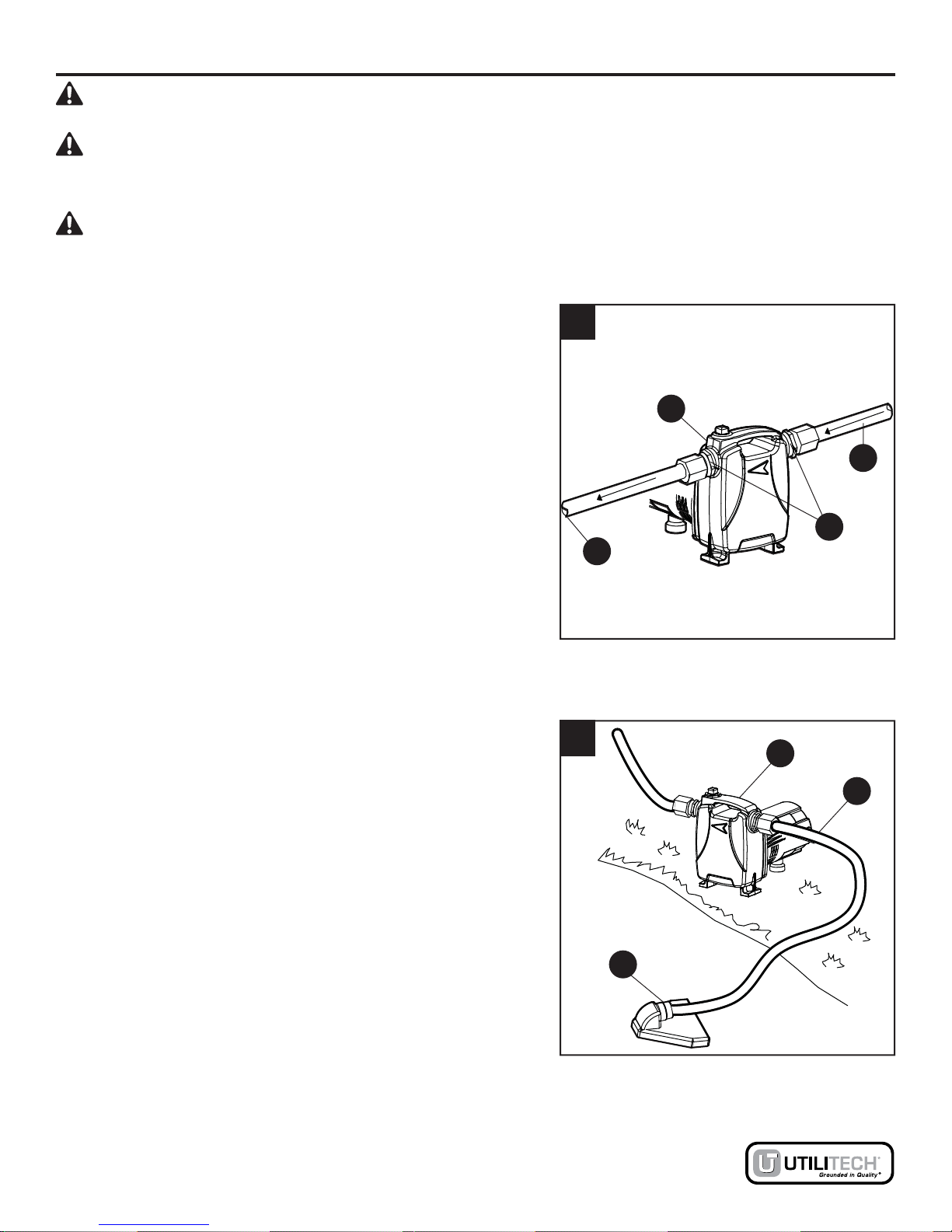

INSTALLATION INSTRUCTIONS - TRANSFERRING WATER

WARNING: Secure the pump on a solid base before use.

CAUTION: Never install a shutoff valve in the suction or discharge of this pump. This will cause

excessive friction loss and will damage the pump and void the warranty.

CAUTION: All connections must be air tight. A single leak will prevent proper operation of the

pump and may cause the pump to run dry. If the pump runs dry, this will void the warranty.

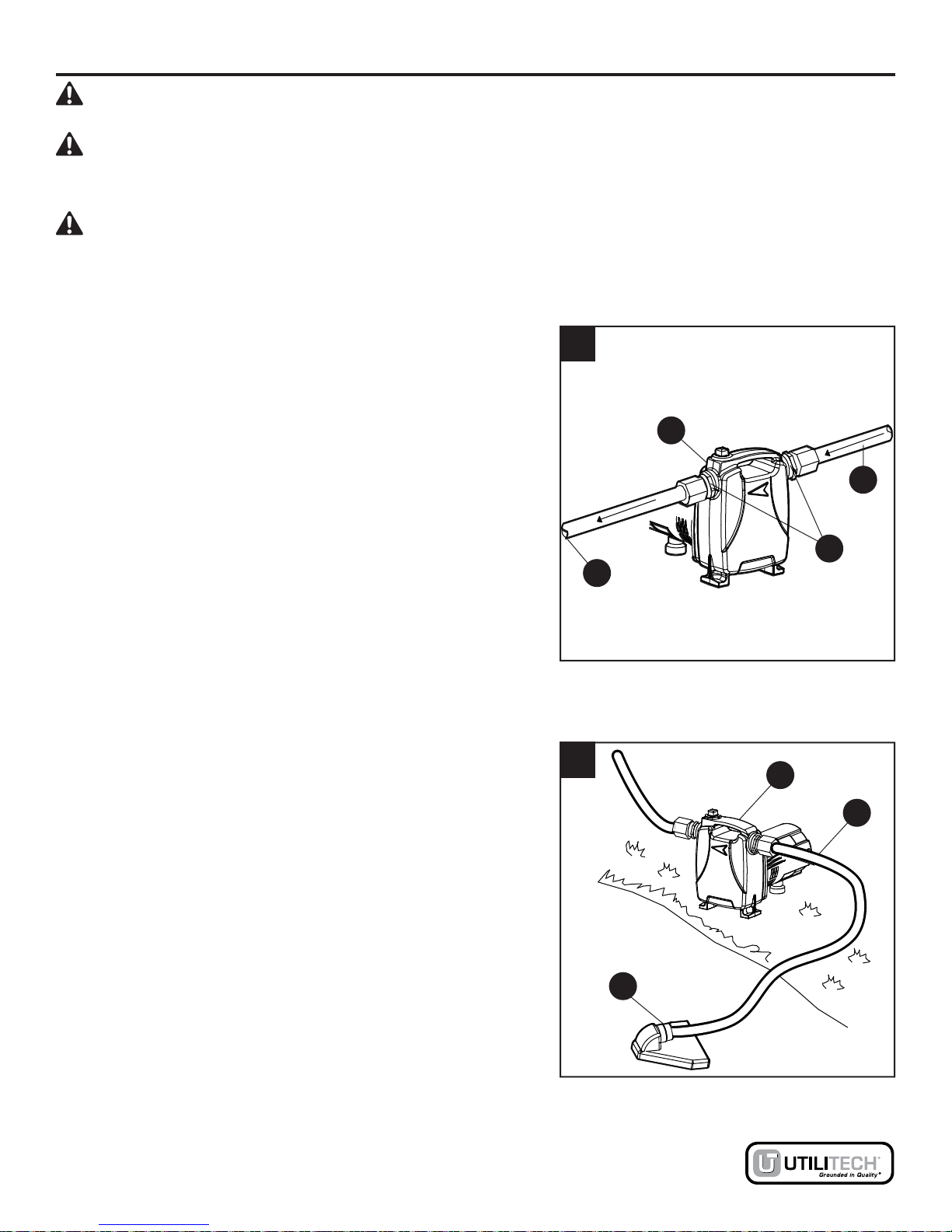

1. Installing the pump: a. Threaded hose ﬁ ttings (B) are furnished for

attaching garden hoses (sold separately). Wrap threads of the hose ﬁ ttings with thread tape before threading into pump (C).

b. In no case should the pump be more than 15 ft.

above or away from the inlet source.

c. The inlet line may be galvanized pipe, plastic pipe,

or reinforced hose. Small leaks in the suction line greatly reduce the efﬁ ciency of the pump and may prevent priming.

d. You can use a regular garden hose (sold

separately) as the discharge line (1).

2. Use the strainer (D) when pumping from a creek, pond, or source where debris may be sucked into the pump. The strainer should prevent debris from entering the inlet line (2).

Note: To prevent re-priming during periods of frequent

stopping and restarting of the pump (C), install a 3/4 in. foot valve (sold separately, item #0023581) instead of the included suction strainer (D). The foot valve will keep the pump primed when it is turned off.

Caution: Even when using a foot valve, do not leave the

pump permanently installed.

Lowes.com

Page 7

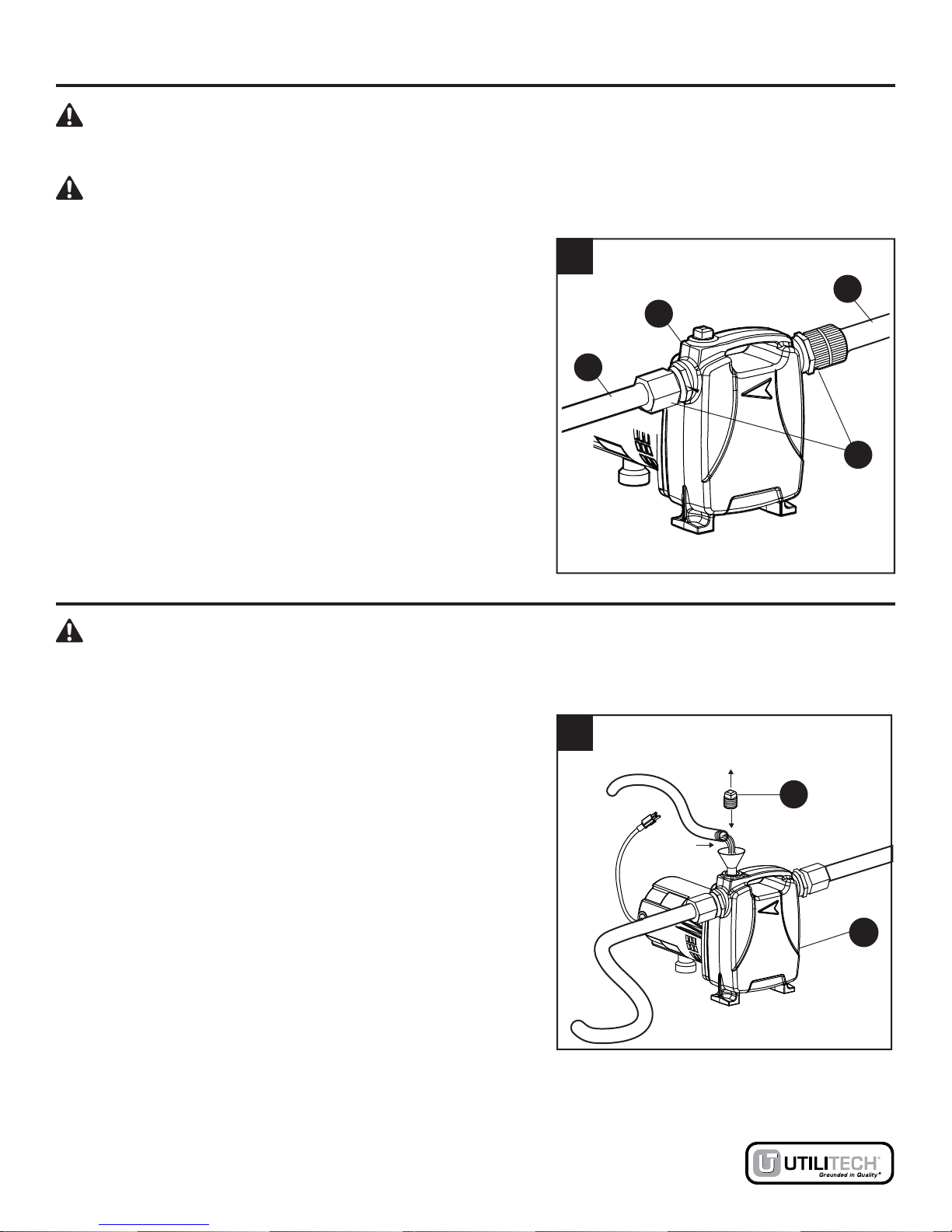

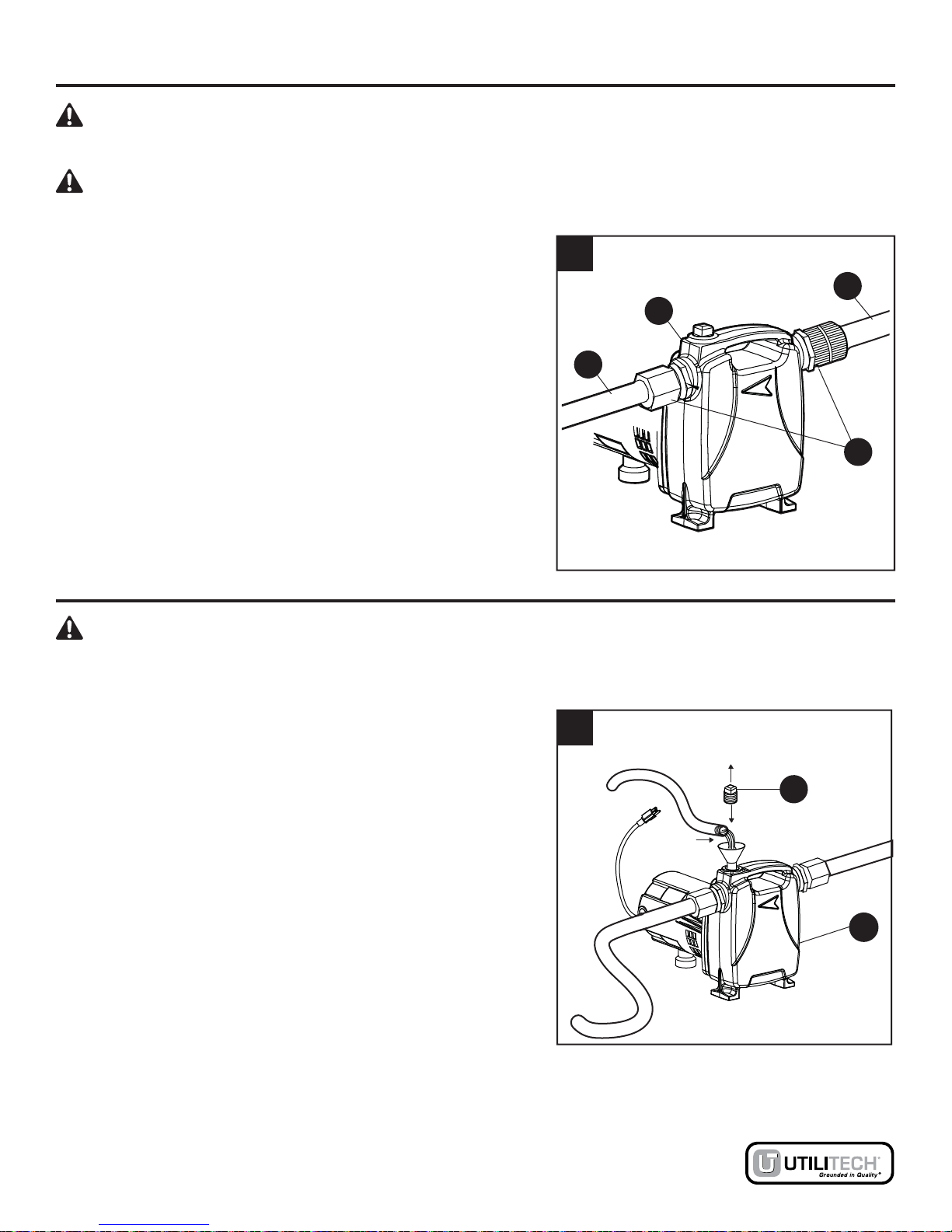

INSTALLATION INSTRUCTIONS - PRESSURE BOOSTING

WARNING: If the nozzle on the discharge is shut off for an extended period of time, this may cause damage to the pump and/or hose and will void the warranty. If the nozzle is closed for more than 5 seconds, you must turn off the pump.

CAUTION: In order to properly boost pressure, your inlet water pressure must be between 11 PSI and 29 PSI.

1. Installing the pump:

a. Threaded hose ﬁ ttings (B) are furnished for

attaching garden hoses (sold separately). Wrap threads of the hose ﬁ ttings with thread tape before threading into pump (C).

b. The inlet (2) and discharge lines (1) can be regular

garden hoses (sold separately).

c. Connect a double female hose connector (sold

separately) to the suction side (2) of the pump.

OPERATING INSTRUCTIONS - TRANSFERRING WATER

WARNING: This unit is not waterproof or weatherproof and is not intended to be used in showers,

saunas, or other potentially wet locations. The motor is designed to be used in a clean, dry location with access to adequate cooling air. Ambient temperatures around the motor should not exceed 104˚F (40˚C).

1. Prime and run the pump:

Note: The pump must be ﬁ lled with water before operation. Running the pump dry will cause damage to the shaft seal and will void the warranty.

a. Remove the priming plug (A) and ﬁ ll the pump (C)

with water. Wrap plug threads with thread tape (sold separately), then re-thread the plug into the priming port. All connections must be air tight. A single leak will prevent proper operation of the pump and may cause the pump to run dry. This will void the warranty.

b. Insert the inlet hose (with strainer (D) attached or

a 3/4 in. foot valve) into the water to be removed.

c. Plug the power cord into a GFCI protected

electrical outlet. The pump will prime in a few minutes depending on the suction line length.

d. To turn the pump off, unplug the power cord.

Lowes.com

Page 8

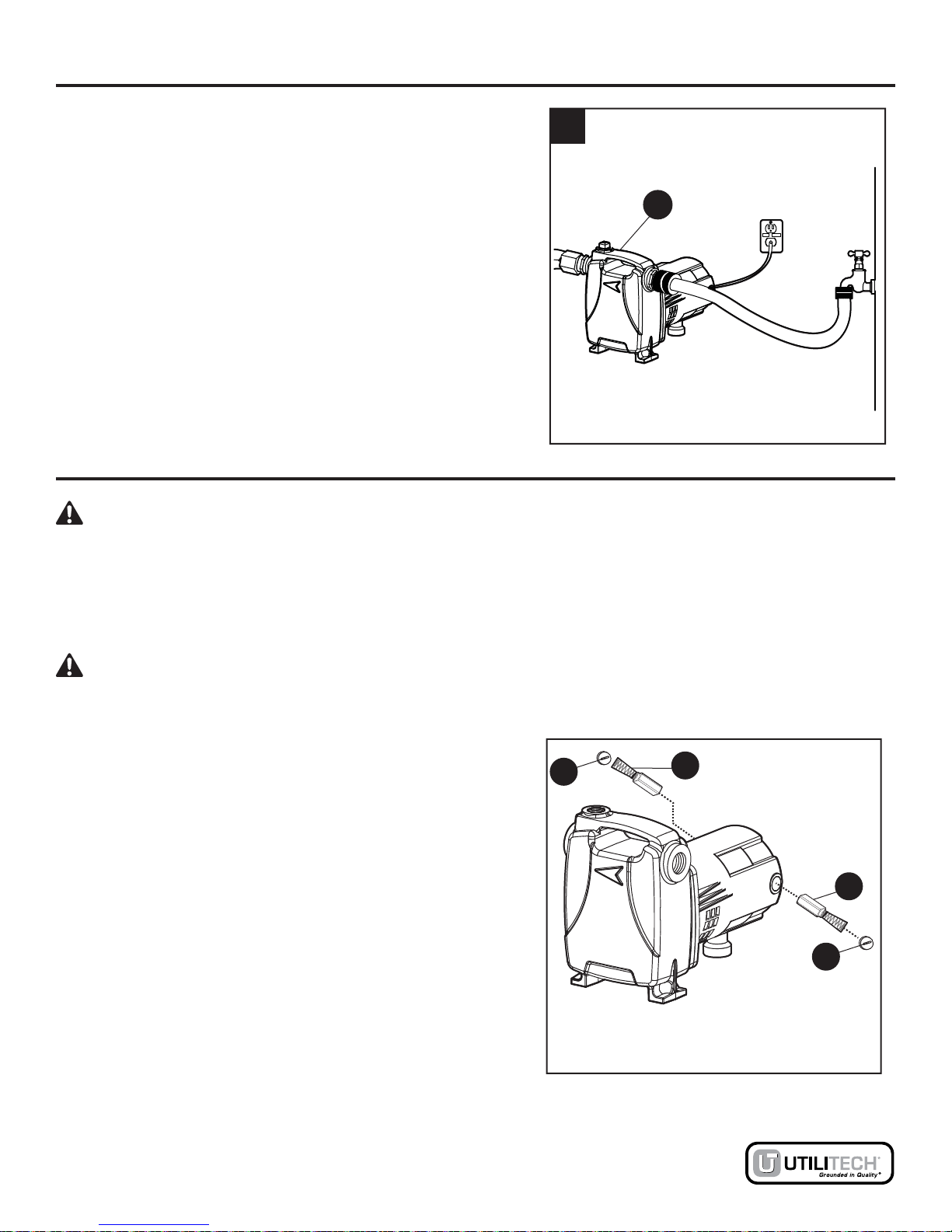

OPERATING INSTRUCTIONS - PRESSURE BOOSTING

1. Prime and run the pump:

a. Turn the water source on. This will force the pump

b. Plug the power cord into a GFCI protected

electrical outlet.

c. When done boosting pressure, immediately

unplug the pump (C).

d. Shut the water supply off.

CARE AND MAINTENANCE

DANGER: Risk of electric shock. Always disconnect the electrical supply before attempting to

install, service, or perform any maintenance. If the power source is out of sight, lock and tag in the open (off) position to prevent unexpected power application. Failure to do so could result in fatal electrical shock. Only qualiﬁ ed electricians should repair this unit. Improper repair could result in fatal electrical shock.

WARNING: Allow the pump to cool for at least 20 minutes before attempting to service. The motor may be extremely hot. Personal injury may result.

Replacing the Brush

If the pump fails, this could be due to worn brushes or

carbon build-up. Worn brushes are not covered under warranty.

1. Disconnect the power cord from the power supply.

2. Remove the brush cap (1) with a screwdriver.

3. Remove the old brush assembly (2).

4. Insert a new brush assembly.

5. Replace the brush cap (1). Caution: There is a brush assembly on both sides of the

motor. Always replace both brush assemblies at the same time to prevent damage to the pump.

Lowes.com

Page 9

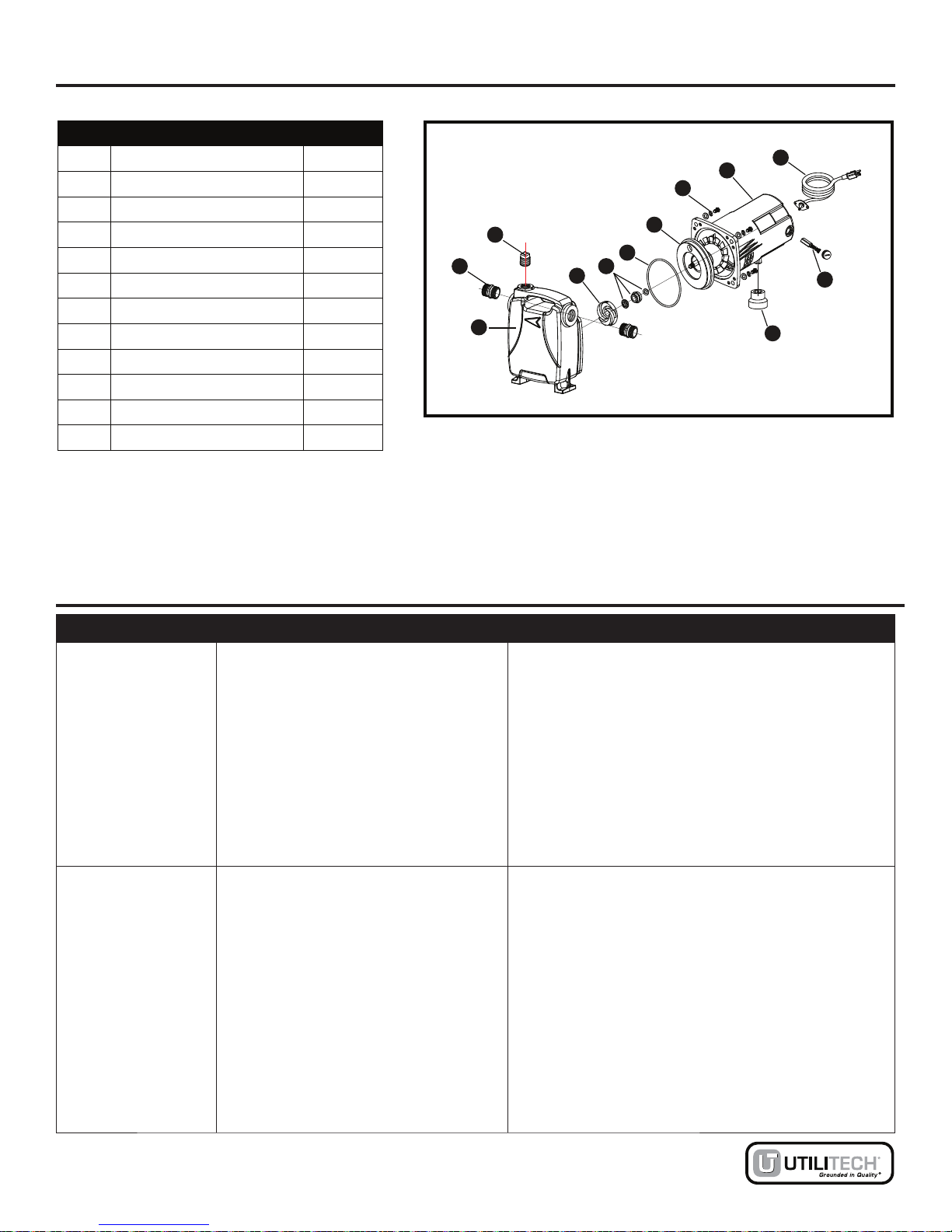

CARE AND MAINTENANCE Maintaining the Impeller

Item Description Quantity

1 Pump body 1

2 3/4" garden hose adapter 2

3 Priming port plug 1

4 Impeller 1

5 Shaft seal 1

6 O-ring 1

7 Seal plate 1

8 Screw parts 4

9 Motor 1

10 Power cord 1

11 Brush and cap assembly 2

12 Rubber base 1

If the pump is not running properly, remove the brushes (11) on both sides of the motor.Remove the four pump housing bolts (8). Carefullyremove the motor (9). Then, you must turn the impeller (4) counterclockwise to remove from the motor. Inspect the impeller, the shaft seal kit (5), the O-ring (6), and the seal plate (7) for damages. If there are anydamages to these parts, please contact the pump expertsat 1-800-346-7611.If the pump is not running properl

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION

The pump will not start or run.

1. There is a blown fuse or tripped circuit breaker in your

1. If blown, replace with a proper sized fuse or reset the breaker.

home’s breaker/fuse box.

2. The voltage is low.

2. If the voltage is less than 108 volts, check the wiring size or use a shorter extension cord.

3. The brushes are worn.

4. The impeller is blocked.

5. The motor is defective.

3. Replace the brushes.

4. Remove the blockage.

5. Contact customer service at 1-800-346-

7611.

The pump will not prime or retain prime after operating.

1. There is an air leak in the suction line.

2. The impeller is blocked.

3. The seal is worn.

4. The suction lift is too high.

1. Repair or replace the suction line.

2. Remove the blockage.

3. Replace the seal.

4. Move the pump closer to the source of water.

5. The hose is kinked or looped.

6. The ﬁ ttings are not tight.

7. The suction hose is out of

5. Straighten the hose.

6. Tighten the ﬁ ttings.

7. Submerge the suction hose end.

the water.

8. The inlet is clogged.

8. Clean the inlet.

Lowes.com

Page 10

TROUBLESHOOTING (CONTINUED)

PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION

The ﬂ ow rate is too low.

1. The piping or hose is damaged.

2. The voltage is low.

1. Clean or replace the piping or hose.

2. If the voltage is less than 108 volts, check the wiring size or use a shorter extension cord.

3. The hose diameter is too small.

4. The discharge hose is too long.

The seal leaks. 1. The seal is worn.

2. The shaft is grooved.

3. The pump head is loose on the motor.

3. Use a minimum 3/4 in. heavy duty garden hose.

4. Use as short a hose as possible (max 50 ft.).

1. Replace the seal. Call for replacements.

2. Replace the rotor. Call for replacements.

3. Ensure the pump is assembled properly and that there is no obstruction.

WARRANTY

This product is warranted against manufacturing defects for a period of 12 months from the date of purchase. Any misuse, abuse, or modiﬁ cation automatically voids this warranty. The distributor will repair or replace the pump if, in its sole determination, the pump failed due to defects in materials or workmanship.

WARRANTY EXCLUSIONS

1. Neither the distributor, nor the store that sold this pump, shall in any event be liable for any labor or similar expenses incurred in removing or repairing this pump.

2. The distributor speciﬁ cally disclaims any implied warranties of merchantability and ﬁ tness for a particular purpose.

3. In no event shall the distributor be liable for consequential, incidental, or special damages resulting from or related in any manner to any distributor components or accessories.

4. The distributor disclaims all liability for improper installation or improper use of this product.

Some states do not allow the exclusion or limitation of incidental or consequential damages. The above limitations and exclusions may not apply to you. In addition to the rights given you by this warranty, you may also have other rights which vary from state to state.

For warranty claims, DO NOT RETURN THE PUMP TO THE STORE! Call our customer service department at: 1-800-346-7611, Monday – Friday, 8:00 a.m. – 5:00 p.m.,

EST.

REPLACEMENT PARTS LIST

For replacement parts, call our customer service department at 1-800-346-7611, 8 a.m. - 5 p.m., EST, Monday - Friday.

PART DESCRIPTION PART #

E Brush TPC50

Utilitech® is a registered trademark

Lowes.com

Printed in China

Page 11

ARTÍCULO # 0240050

BOMBA DE

TRANSFERENCIA PARA

USO GENERAL DE 1/2 HP

MODELO # PPTPC50

ADJUNTE SU RECIBO AQUÍ

Número de serie ____________ Fecha de compra ____________

¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de Servicio al Cliente al 1-800-346-7611, de lunes a viernes de 8 a.m. a 5 p.m., hora estándar del Este.

Lowes.com

Page 12

ÍNDICE

Contenido del paquete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Información de seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Especiﬁ caciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Fabricación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Preparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Instrucciones de instalación: Transferencia de agua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Instrucciones de instalación: Impulsión de presión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Instrucciones de funcionamiento: Transferencia de agua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Instrucciones de funcionamiento: Impulsión de presión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Cuidado y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Solución de problemas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Lowes.com

Page 13

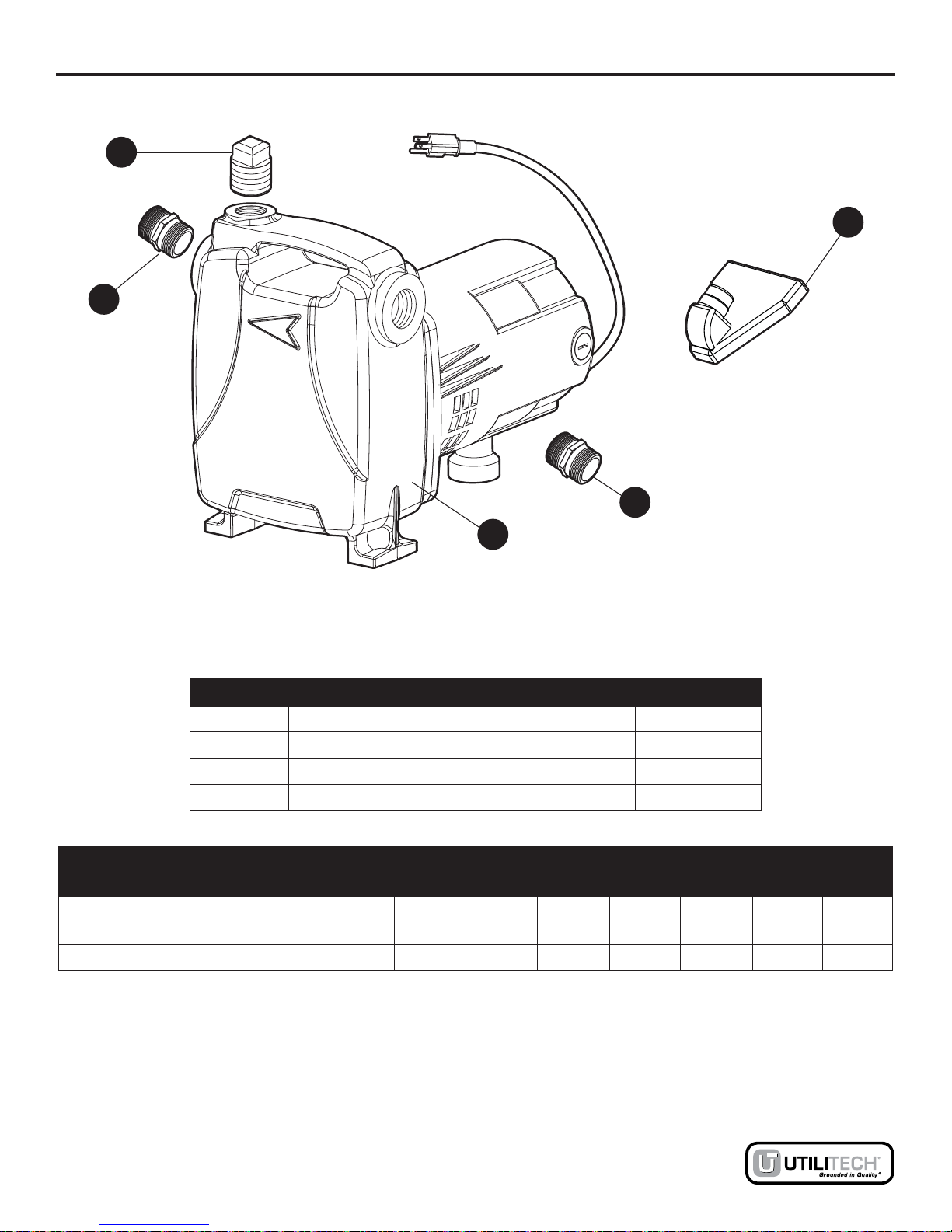

CONTENIDO DEL PAQUETE

PIEZA DESCRIPCIÓN CANT.

A Tapón del puerto de cebado 1 B Conector de manguera 2 C Bomba 1 D Colador 1

RENDIMIENTO A 3,05 M DE ELEVACIÓN CON UNA MANGUERA PARA JARDÍN PARA TRABAJO PESADO DE 3/4”

Altura de descarga por encima del nivel de bombeo (cabezal)

1,52 m 3,05 m 4,57 m 6,10 m 7,62 m 9,14 m 10,7 m

Litros por minuto 65,49 62,46 58,67 55,27 50,72 46,18 42,40

Cabezal máximo a 0’, la elevación de succión es 30,18 m.

Lowes.com

Page 14

INFORMACIÓN DE SEGURIDAD

Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. Si tiene preguntas relacionadas con el producto, llame al Departamento de Servicio al Cliente al 1-800-346-7611, de lunes a viernes de 8 a.m. a 5 p.m., hora estándar del Este.

ADVERTENCIA:

• Siempre asegúrese de desenchufar la bomba tan pronto el nivel de agua alcance 6,35 mm al usar el colador de succión. A niveles de agua menores que 6,35 mm, la bomba intenta bombear aire, el cual causa un sobrecalentamiento de la bomba. El funcionamiento de la bomba sin agua suﬁ ciente, causa daños a la bomba y anula su garantía.

• No bombee líquidos inﬂ amables o explosivos como petróleo, gasolina, queroseno, etanol, etc. No use en presencia de vapores inﬂ amables o explosivos. El uso de la bomba con líquidos inﬂ amables o cerca de ellos puede causar una explosión o incendio y provocar daños a la propiedad, lesiones personales graves o la muerte.

• Siempre desconecte la bomba de su fuente de alimentación antes de inspeccionarla.

• No se pare en agua cuando la bomba esté conectada. No manipule la bomba con las manos mojadas.

• No toque la carcasa de la bomba mientras está en funcionamiento, ya que la bomba puede estar CALIENTE y puede causar quemaduras graves en la piel.

• No desensamble la carcasa del motor. Esta bomba NO tiene piezas internas reparables y al desensamblarla puede causar peligrosos problemas de cableado eléctrico.

PRECAUCIÓN:

• Esta bomba de transferencia para uso general está diseñada para aplicaciones portátiles. Se puede drenar o extraer agua desde: Peceras, calentadores de agua, pozos, lavabos, pozos profundos, sótanos, cubiertas de piscinas, embarcaciones marítimas, partes bajas en patios u otras áreas inundadas. También se puede usar para impulsar presión temporalmente para lavar autos, botes o entradas de garaje.

• Esta bomba no está diseñada para funcionar como bomba de instalación permanente. Tampoco está diseñada para funcionar continuamente como una bomba para fuentes o cascadas. La bomba se debe usar con una manguera para jardín de 5/8 pulg de diámetro interior o más.

• Por seguridad, el motor de la bomba cuenta con un protector térmico con restablecimiento automático que apaga automáticamente la bomba si se calienta demasiado. El uso excesivo de esta función dañará la bomba y anulará la garantía.

• Cuando el protector térmico detecte que la bomba se ha enfriado a una temperatura segura permitirá que la bomba funcione normalmente. Si la bomba está enchufada, puede reiniciarse inesperadamente.

PRECAUCIONES DE SEGURIDAD ADICIONALES:

1. Conozca las aplicaciones, las limitaciones y los posibles riesgos de la bomba.

2. Asegúrese de que la fuente de alimentación eléctrica sea suﬁ ciente para los requisitos de la bomba.

3. SIEMPRE desconecte la alimentación de la bomba y drene toda el agua del sistema antes de realizar mantenimiento.

4. Asegure la bomba en una base sólida tan cerca como sea posible de la fuente de agua.

5. Fije la manguera de descarga antes de arrancar la bomba. La torsión de la bomba puede causar que una manguera suelta se mueva con violencia y es posible que cause lesiones personales o daños a la propiedad.

6. Antes de usar la bomba, veriﬁ que que la manguera no tenga oriﬁ cios o desgaste excesivo que pueda causar fugas, y asegúrese de que la manguera no esté torcida ni tenga ángulos cerrados. Una manguera recta permite que la bomba mueva la mayor cantidad de agua rápidamente.

7. Veriﬁ que que todas las conexiones estén apretadas para minimizar las fugas.

8. Conecte la bomba directamente a un tomacorriente con interruptor de circuito de falla de puesta a tierra (GFCI, por sus siglas en inglés).

Lowes.com

Page 15

INFORMACIÓN DE SEGURIDAD (CONTINUACIÓN)

9. Es posible que las extensiones eléctricas no proporcionen el voltaje suﬁ ciente al motor de la bomba. Las extensiones eléctricas presentan un riesgo para la seguridad y la vida si se daña el aislamiento o si los extremos de la conexión caen al agua. Si va a usar un cable de 15,24 m, use un cable calibre 16. Si va a usar un cable de 30,48 m, use un cable calibre 14.

10. Asegúrese de que el circuito eléctrico hacia la bomba esté protegido por un fusible de 10 amperios o más, o un interruptor de circuito.

11. Inspeccione periódicamente la bomba y los componentes del sistema para asegurarse de que las entradas de la bomba estén libres de arena, lodo y desechos. DESCONECTE LA BOMBA DEL SUMINISTRO DE ELECTRICIDAD ANTES DE INSPECCIONARLA.

12. Use gafas de seguridad en todo momento cuando trabaje con bombas.

13. Respete todos los códigos eléctricos y de seguridad, especialmente el Código Eléctrico Nacional (NEC, por sus siglas en inglés) y, en el lugar de trabajo, los de la Administración de Salud y Seguridad Ocupacional (OSHA, por sus siglas en inglés).

14. Esta unidad está diseñada solo para usarse en un servicio de 115 voltios (de fase única), 60 Hz, y está equipada con un cable conductor aprobado y un tomacorriente con puesta a tierra de 3 clavijas. No use la bomba con un tomacorriente de pared de 2 clavijas. Reemplace el tomacorriente de 2 clavijas con un tomacorriente de 3 clavijas con puesta a tierra (un tomacorriente GFCI) instalado en conformidad con el Código nacional de electricidad y los códigos y las ordenanzas locales. Todo el cableado debe realizarlo un electricista caliﬁ cado.

15. Proteja el cable eléctrico de objetos aﬁ lados, superﬁ cies calientes, aceite y sustancias químicas. Evite torcer el cable. No utilice cables dañados o desgastados.

ESPECIFICACIONES

• Suministro de electricidad necesario............................................................................115 voltios, 60 Hz

• Rango de temperatura de agua.........................................................................................45 °C (113 °F)

Circuito de derivación individual necesario.....................................................15 amperios como mínimo

• Profundidad de agua en funcionamiento, mínimo al comienzo..................................................6,35 mm

• Conexión de descarga..........................................................rosca de manguera para jardín de 3/4 pulg

• Diámetro de la manguera de descarga...........................................diámetro interior mínimo de 5/8 pulg

• Largo de manguera de descarga.......................largo de manguera máximo recomendado de 15,

24 m

• Motor.................................................................................................................Serie Wound (tipo cepillo)

• Cable de alimentación....................................................................................SJTW, 16 AWG/3C 2,44 m

FABRICACIÓN

• Carcasa del motor…......................................................................................................Termoplástico

• Carcasa de la bomba.....................................................................................................Hierro fundido

• Impulsor..........................................................................................................................Termoplástico

PREPARACIÓN

ADVERTENCIA: Siempre use la manija para levantar la bomba. Nunca use un cable de

alimentación para levantar la bomba. Para evitar quemaduras en la piel, desenchufe la bomba y espere que se enfríe luego de su uso prolongado. Antes de comenzar a ensamblar este producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas. Póngase en contacto con el Departamento de Servicio al Cliente para obtener piezas de repuesto.

Tiempo estimado de ensamblaje: 5 minutos Materiales necesarios (se venden por separado): Válvula de pie de 3/4 pulg (artículo #0023581),

cinta para roscas, manguera para jardín estándar de 3/4 pulg (para descarga), manguera para jardín para trabajo pesado de 3/4 pulg (para succión), conector de manguera para jardín hembra doble (SOLO para la aplicación de impulso de presión).

Nota: Si se usa una manguera para jardín estándar para la tubería de succión, la manguera podría colapsar, permitiendo que la bomba funcione en seco. Esto podría provocar daños permanentes y anular la garantía.

Lowes.com

Page 16

INSTRUCCIONES DE INSTALACIÓN: TRANSFERENCIA DE AGUA

ADVERTENCIA: Asegure la bomba a una base sólida antes de usarla.

PRECAUCIÓN: Nunca instale una válvula de cierre en la succión o descarga de esta bomba.

Esto provocará una pérdida de fricción excesiva y dañará la bomba, lo que anulará la garantía.

PRECAUCIÓN: Todas las conexiones de los cables deben ser herméticas. Incluso una sola

ﬁ ltración evitará que la bomba funcione de forma adecuada y podría provocar que la bomba funcione en seco. Si esto ocurre, se anulará la garantía.

1. Instalación de la bomba:

a. Se proporcionan conectores de manguera

roscados (B) para ﬁ jar mangueras para jardín (se venden por separado). Envuelva las roscas de los conectores de manguera con cinta para roscas antes de enroscarlas en la bomba (C).

b. En ningún caso la bomba debe estar a más

de 4,57 m sobre o lejos de la fuente de entrada.

c. La tubería de entrada puede ser un tubo

galvanizado, un tubo plástico o una manguera reforzada. La presencia de fugas pequeñas en el tubo de succión disminuye considerablemente la eﬁ ciencia de la bomba y puede evitar el cebado.

d. Puede usar una manguera para jardín normal

(se vende por separado) como tubo de descarga (1).

2. Use el colador (D) al bombear desde un arroyo,

estanque o fuente donde sea posible que la bomba succione desechos. El colador podría evitar que entren ingresen desechos al tubo de entrada (2).

Note: Para evitar volver a cebar durante períodos de

detención y reinicio frecuentes de la bomba (C), instale una válvula de pie de 3/4 pulg (se vende por separado, artículo #0023581) en lugar del colador de succión incluido (D). La válvula de pie mantendrá la bomba cebada mientras está apagada.

Precaución: Incluso al usar una válvula de pie, no deje

la bomba instalada permanentemente.

Lowes.com

Page 17

INSTRUCCIONES DE INSTALACIÓN: IMPULSIÓN DE PRESIÓN

ADVERTENCIA: Si la boquilla de la descarga está cerrada por un largo período, esto podría

causar daños a la bomba y/o a la manguera y se anulará la garantía. Si la boquilla se cierra por más de 5 segundos, debe apagar la bomba.

PRECAUCIÓN: Para impulsar correctamente la presión, la presión de agua de entrada debe estar

entre 11 PSI y 29 PSI.

1. Instalación de la bomba:

a. Se proporcionan conectores de manguera

roscados (B) para ﬁ jar mangueras para jardín (se venden por separado). Envuelva las roscas de los conectores de manguera con cinta para roscas antes de enroscarlas en la bomba (C).

b. Los tubos de entrada (2) y descarga (1) pueden

ser mangueras para jardín normales (se venden por separado).

c. Conecte un conector de manguera hembra doble

(se vende por separado) al lado de succión (2) de la bomba.

INSTRUCCIONES DE FUNCIONAMIENTO: TRANSFERENCIA DE AGUA

ADVERTENCIA: Esta unidad no es resistente al agua ni impermeable y no está diseñada para usarse

en duchas, saunas u otros lugares húmedos. El motor está diseñado para usarse en un lugar limpio y seco, con acceso a suﬁ ciente aire refrigerante. Las temperaturas ambiente alrededor del motor no deben exceder los 40 °C (104 °F).

1. Cebe y haga funcionar la bomba:

Nota: La bomba se debe llenar con agua antes del

funcionamiento. Hacer funcionar la bomba en seco provocará daños al sello del eje y anulará la garantía.

a. Retire el tapón de cebado (A) y llene la bomba (C)

con agua. Envuelva las roscas con cinta para roscas (se vende por separado), luego vuelva a enroscar el tapón en el puerto de cebado. Todas las conexiones de los cables deben ser herméticas. Incluso una sola ﬁ ltración evitará que la bomba funcione de forma adecuada y podría provocar que la bomba funcione en seco. Esto anulará la garantía.

b. Inserte la manguera de entrada (con el colador (D) ﬁ jo

o una válvula de pie de 3/4 pulg) en el agua que se extraerá.

c. Enchufe el cable de alimentación en un tomacorriente

con interruptor de circuito por falla a tierra (GFCI, por sus siglas en inglés). La bomba se cebará en unos minutos según el largo del tubo de succión.

d. Para apagar la bomba, desconecte el cable de

alimentación.

Lowes.com

Page 18

INSTRUCCIONES DE FUNCIONAMIENTO: IMPULSIÓN DE PRESIÓN

1. Cebe y haga funcionar la bomba:

a. Abra el paso de la fuente de agua. Esto hará

que la bomba (C) se cebe.

b. Enchufe el cable de alimentación en un

tomacorriente con interruptor de circuito por falla a tierra (GFCI, por sus siglas en inglés).

c. Al terminar la impulsión de presión, desconecte

la bomba inmediatamente (C).

d. Cierre el suministro de agua.

CUIDADO Y MANTENIMIENTO

PELIGRO: Riesgo de descarga eléctrica. Desconecte siempre el suministro eléctrico antes de

intentar instalar, reparar o realizar cualquier tipo de mantenimiento. Si la fuente alimentación está fuera de la vista, fíjela y etiquétela en la posición abierta (apagado) para evitar una aplicación de alimentación inesperada. El incumplimiento de dicho paso podría provocar una descarga eléctrica fatal. Esta unidad solo la deben reparar electricistas caliﬁ cados. Una reparación inadecuada podría provocar una descarga eléctrica fatal.

ADVERTENCIA: Deje que la bomba se enfríe durante al menos 20 minutos antes de intentar

repararla. Puede que el motor esté extremadamente caliente. Podrían producirse lesiones personales.

Reemplazo del cepillo

Si la bomba falla, esto se podría deber a cepillos

gastados o acumulación de carbono. Los cepillos gastados no están cubiertos por la garantía.

1. Desconecte el cable de alimentación del suministro de electricidad.

2. Retire la tapa del cepillo (1) con un destornillador.

3. Retire el ensamble del cepillo antiguo (2).

4. Inserte un ensamble del cepillo nuevo.

5. Vuelva a colocar la tapa del cepillo (1).

Precaución: Hay un ensamble de cepillo a ambos

lados del motor. Siempre reemplace ambos ensambles de cepillo al mismo tiempo para evitar daños a la bomba.

Lowes.com

Page 19

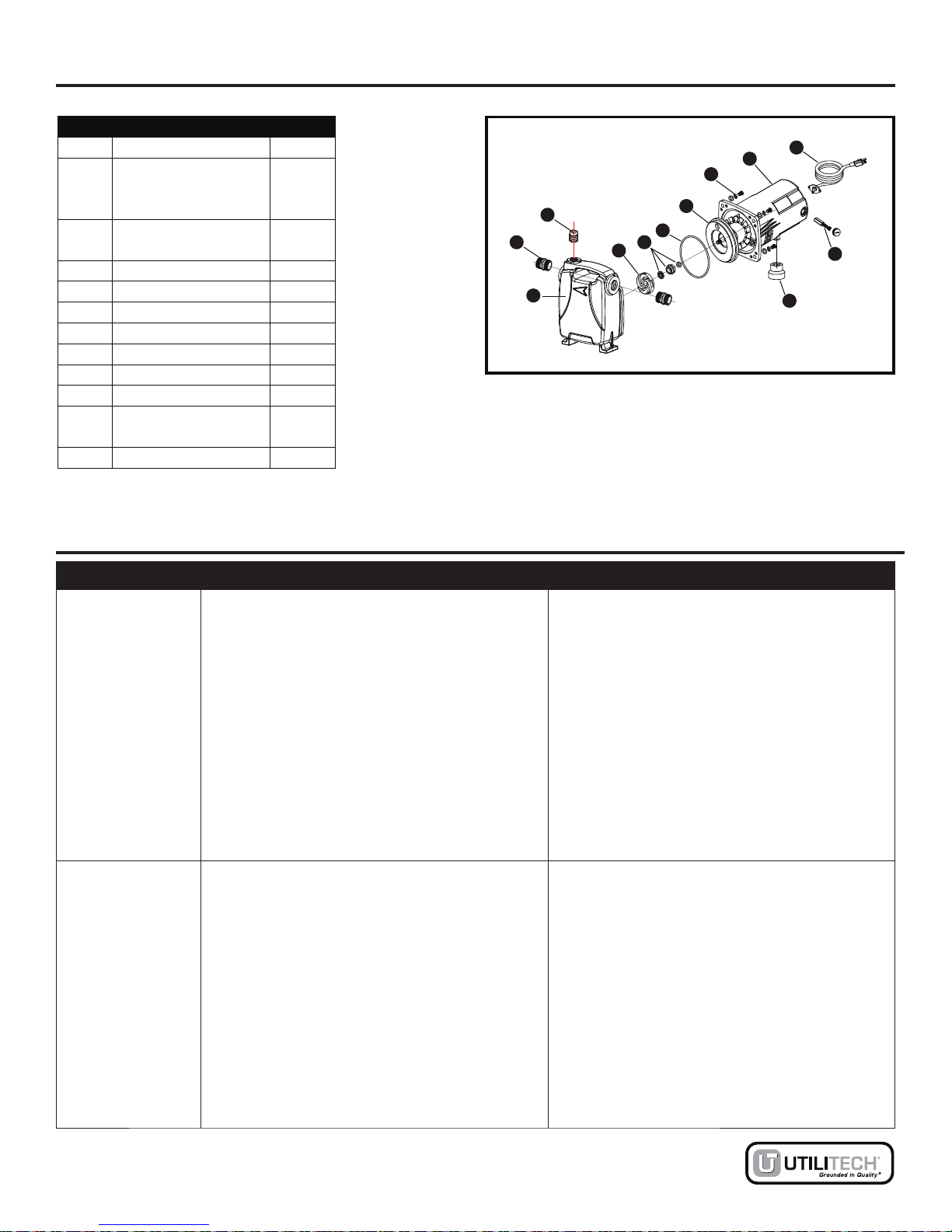

CUIDADO Y MANTENIMIENTO Mantenimiento del impulsor

Artículo Descripción Cantidad

1 Cuerpo de la bomba 1

Adaptador de

mangueraparajardín de

3/4 pulg

4 Impulsor 1

5 Sello del eje 1

6 Junta tórica 1

7 Placa de sellado 1

8 Paquete de tornillos 4

9 Motor 1

10 Cable de alimentación 1

12 Base de goma 1

Tapón del puerto de

cebado

Ensamble de cepillos y

tapa

SOLUCIÓN DE PROBLEMAS

Si la bomba no funciona adecuadamente, retire los cepillos (11) de ambos lados del motor.Retire los cuatro pernos de la carcasa de la bomba (8). Retire cuidadosamente el motor (9).Gire el impulsor (4) en dirección contraria a las manecillas del reloj para retirarlo del motor.Compruebe que el impulsor, el kit del sello del eje (5), la junta tórica (6) y la placa de sellado (7) no tengan daños.Si hay algún daño en estas piezas, póngase en contacto con los expertos en bombas al 1-800-346-7611.

La bomba no enciende ni funciona.

La bomba no ceba o retiene el cebado luego del funcionamiento.

1. Hay un fusible quemado o el interruptor de circuito se desconectó en el interruptor de circuito o la caja de fusibles de su hogar.

2. El voltaje es bajo.

3. Los cepillos están desgastados.

4. El impulsor está obstruido.

5. El motor está defectuoso.

1. Hay una fuga de

aire en el tubo

de succión.

2. El impulsor está obstruido.

3. El sello está desgastado.

4. La elevación de succión es demasiado alta.

5. La manguera está torcida o tiene un bucle.

6. Los conectores no están apretados.

7. La manguera de succión no tiene agua.

8. La entrada está obstruida.

AVITCERROC NÓICCAELBISOP ASUACAMELBORP

1. Si está fundido, reemplace por un fusible del tamaño adecuado o reinicie el circuito.

2. Si el voltaje es inferior a 108 voltios, compruebe el tamaño del cableado o use una extensión eléctrica más corta.

3. Reemplace los cepillos.

4. Retire el bloqueo.

5. Póngase en contacto con el Departamento de Servicio al Cliente al 1-800-346-7611.

1. Repare o reemplace el tubo de

cción.

2. Retire el bloqueo.

3. Reemplace el sello.

4. Acerque la bomba a la fuente de agua.

5. Enderece la manguera.

6. Apriete los conectores.

7. Sumerja el extremo de la manguera de succión.

8. Limpie la entrada.

Lowes.com

Page 20

SOLUCIÓN DE PROBLEMAS (CONTINUACIÓN)

PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA

El caudal de ﬂ ujo es demasiado bajo.

1. El tubo o la manguera están dañados.

2. El voltaje es bajo.

1. Limpie o reemplace el tubo o la manguera.

2. Si el voltaje es inferior a 108 voltios, compruebe el tamaño del cableado o use una extensión eléctrica más corta.

3. El diámetro de la manguera es demasiado pequeño.

3. Use un manguera para jardín para trabajo pesado de 3/4 pulg como mínimo.

El sello tiene fugas.

4. La manguera de descarga es demasiado larga.

1. El sello está desgastado.

2. El eje está ranurado.

4. Use una manguera lo más corta posible (máximo 15,24 m).

1. Reemplace el sello. Pida piezas de repuesto.

2. Reemplace el rotor. Pida piezas de repuesto.

3. El cabezal de la bomba está suelto en el motor.

3. Asegúrese de que la bomba esté ensamblada adecuadamente y de que no haya obstrucciones.

GARANTÍA

Este producto está garantizado contra defectos de fabricación por un período de 12 meses a partir de la fecha de compra. Cualquier tipo de uso inadecuado, abuso o modiﬁ cación anulan automáticamente esta garantía. El distribuidor reparará o reemplazará la bomba si, a su completa discreción, determina que la bomba falló debido a defectos en el material o en la mano de obra.

EXCLUSIONES DE LA GARANTÍA

1. Ni el distribuidor ni la tienda en que adquirió esta bomba serán responsables por los gastos de mano de obra u otros similares en los que se incurran durante el retiro o la reparación de la bomba.

2. El distribuidor rechaza especíﬁ camente toda garantía implícita de comerciabilidad e idoneidad para un ﬁ n en particular.

3. Bajo ninguna circunstancia el distribuidor se responsabilizará de los daños resultantes, incidentales o especiales que deriven de los componentes o accesorios del distribuidor.

4. El distribuidor renuncia a toda responsabilidad relacionada con la instalación inapropiada o uso inadecuado de este producto.

Algunos estados no permiten la exclusión o limitación de daños accidentales o resultantes, por lo que es posible que las exclusiones y las limitaciones anteriores no se apliquen en su caso. Además de los derechos que le otorga esta garantía, podría tener también otros derechos que pueden variar según el estado.

Para reclamos de garantía, ¡NO DEVUELVA LA BOMBA A LA TIENDA! Llame a nuestro Departamento de Servicio al Cliente al: 1-800-346-7611, de lunes a viernes de 8:00 a.m.

a 5:00 p.m., hora estándar del Este.

LISTA DE PIEZAS DE REPUESTO

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-800-346-7611, de lunes a viernes de 8 a.m. a 5 p.m., hora estándar del Este.

PIEZA DESCRIPCIÓN PIEZA #

E Cepillo TPC50

Impreso en China

Utilitech® es una marca registrada de LF, LLC.

Lowes.com
