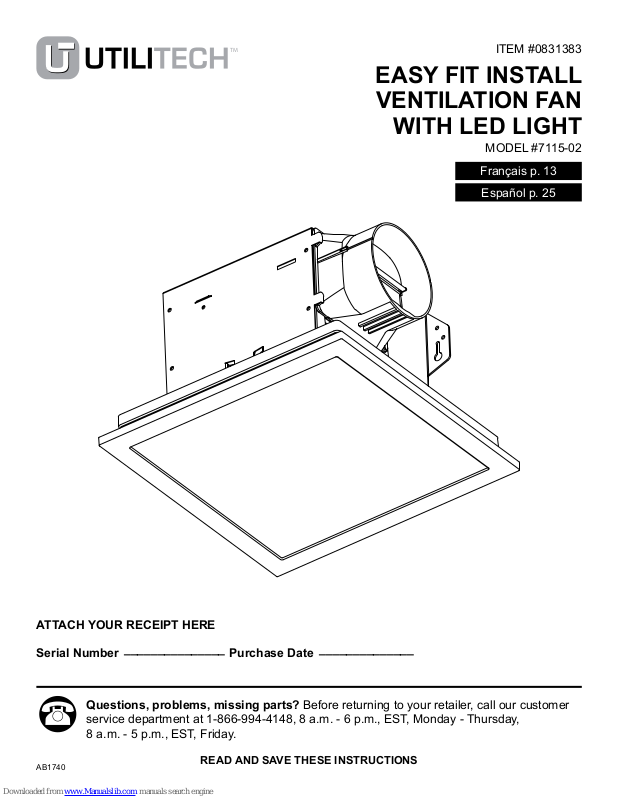

Page 1

ITEM #0831383

EASY FIT INSTALL VENTILATION FAN

WITH LED LIGHT

MODEL #7115-02

Français p. 13

Español p. 25

ATTACH YOUR RECEIPT HERE

Serial Number

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at 1-866-994-4148, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.

AB1740

_______________

READ AND SAVE THESE INSTRUCTIONS

Purchase Date

______________

Page 2

TABLE OF CONTENTS

Product Specications ........................................................................................................................ 2

Package Contents ..............................................................................................................................3

Safety Information ..............................................................................................................................3

Preparation ......................................................................................................................................... 4

New Construction Assembly Instructions ...........................................................................................6

Existing Construction Assembly Instructions ......................................................................................8

Care and Maintenance .....................................................................................................................12

Troubleshooting ................................................................................................................................12

Warranty ...........................................................................................................................................13

PRODUCT SPECIFICATIONS

SPECIFICATIONS SPECIFICATIONS

Airow: 100 CFM Sound output: 1.5 Sones 120 V, 60 Hz Power consumption: 30 W Duct diameter: 4 in. Weight: 8.2 lbs.

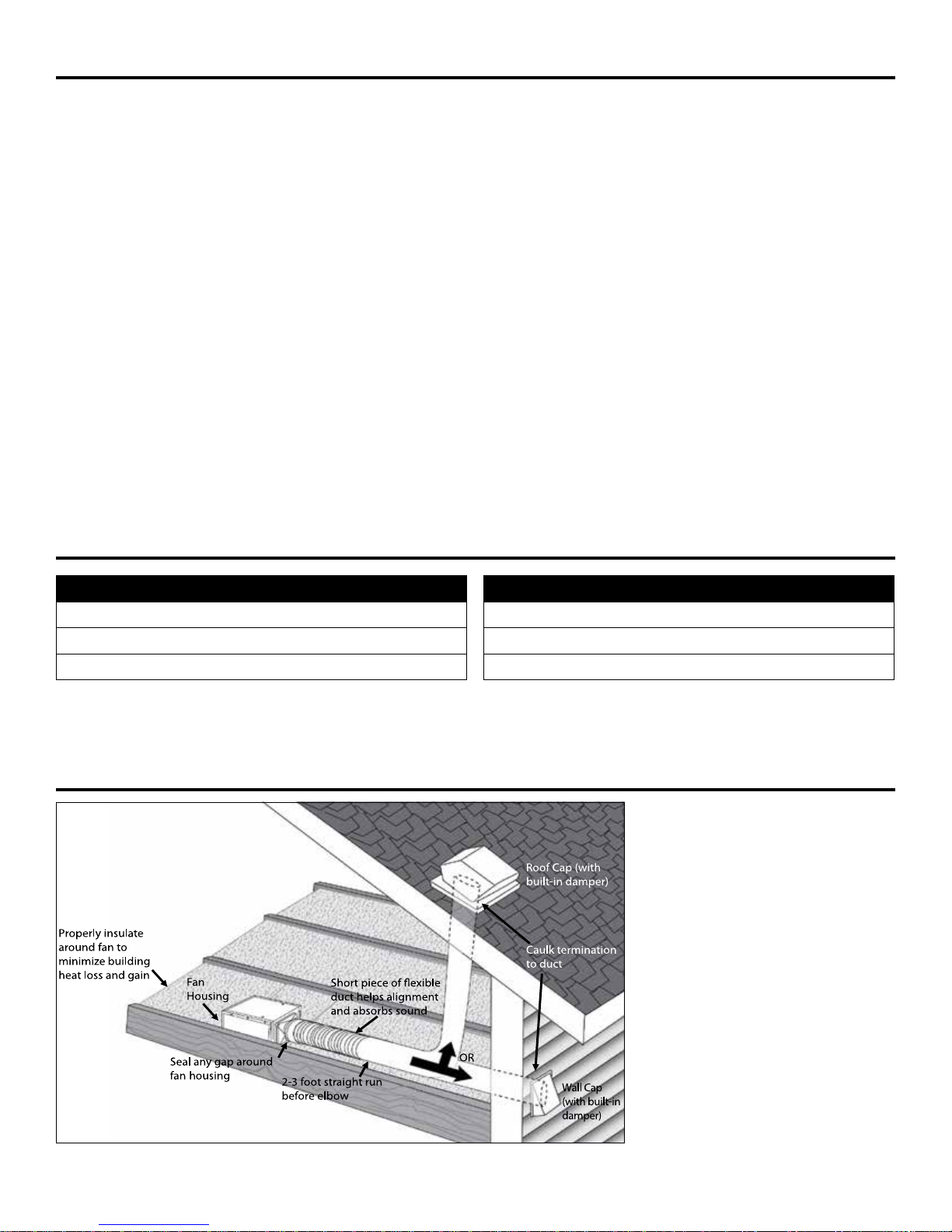

TYPICAL INSTALLATION

Page 3

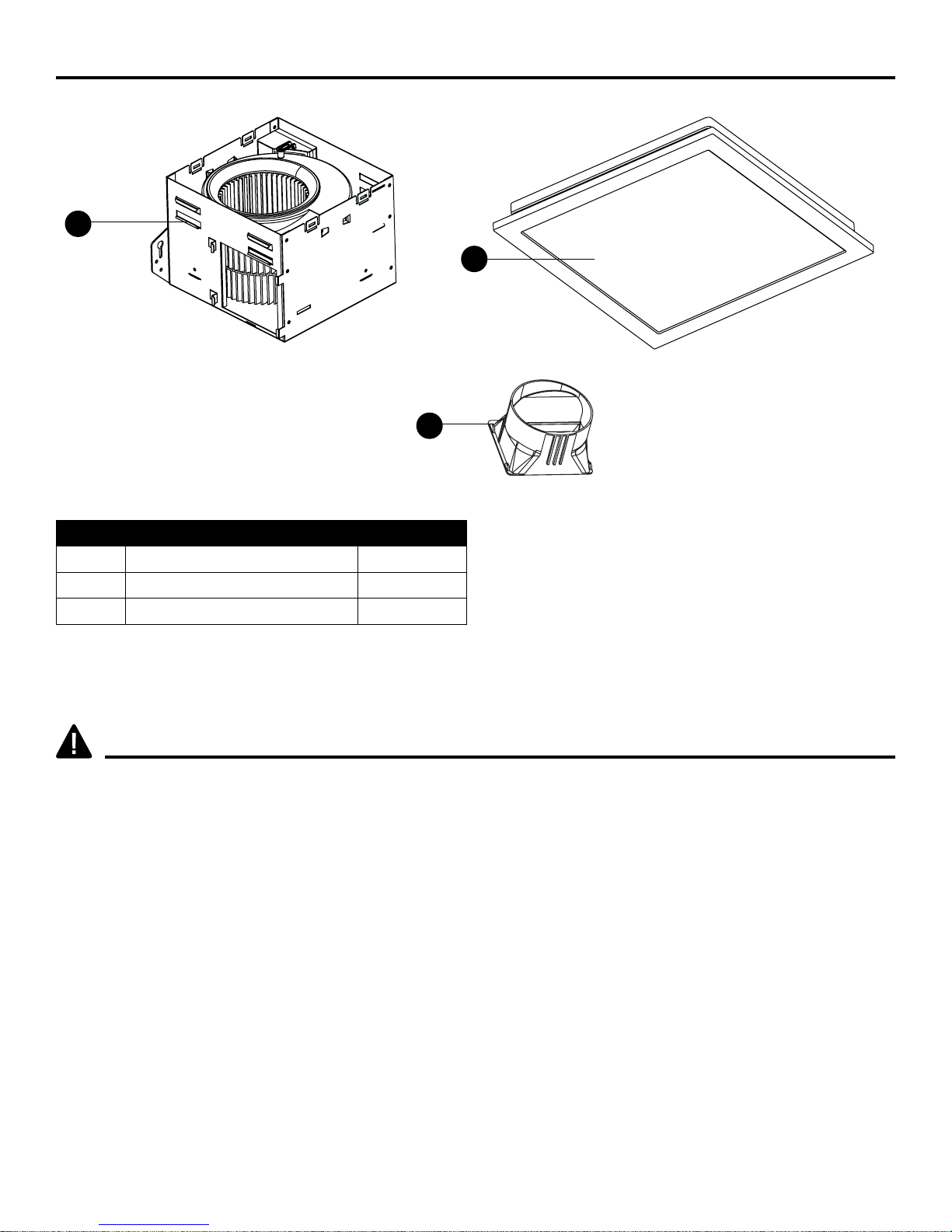

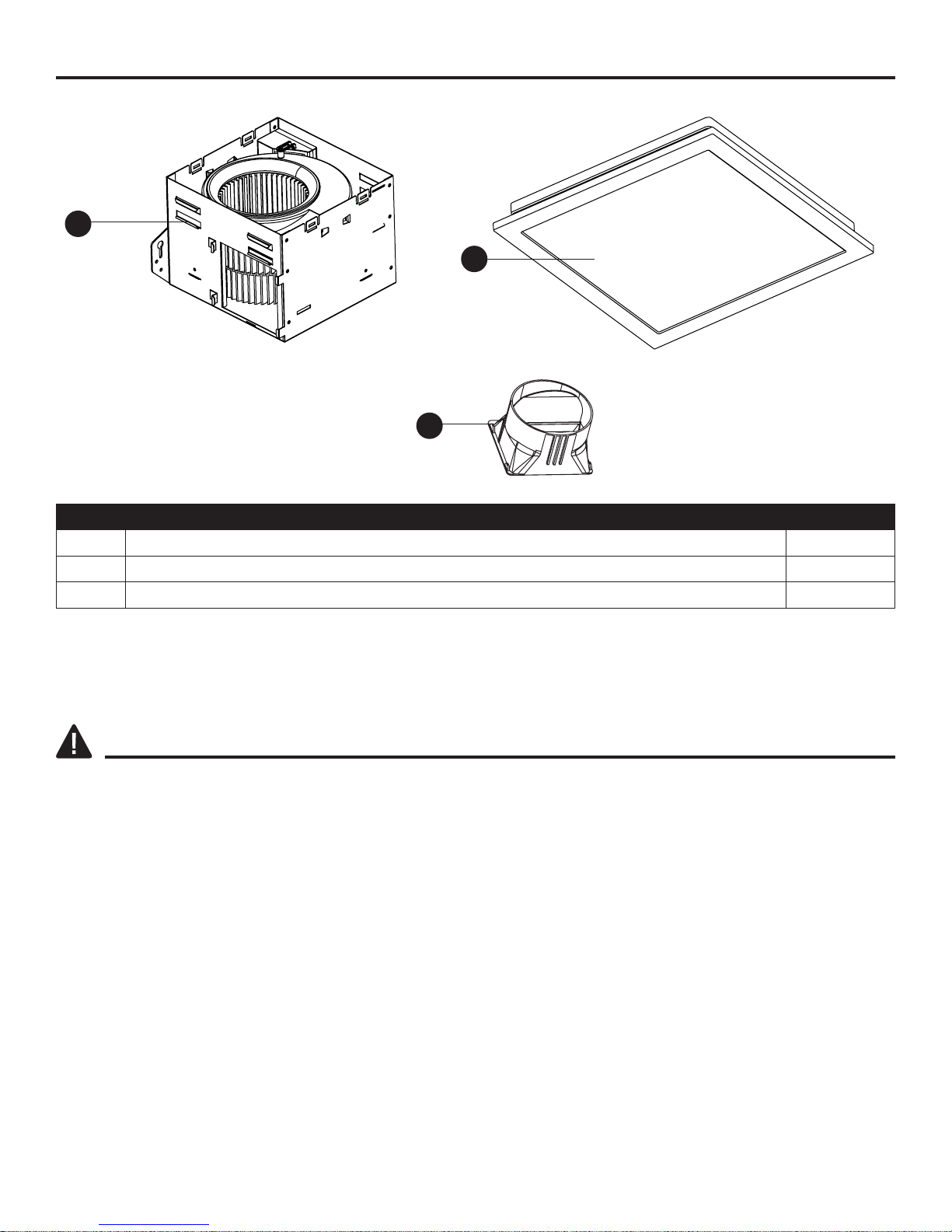

PACKAGE CONTENTS

PART DESCRIPTION QUANTITY

A Fan body 1 B Grille 1 C Duct connector 1

SAFETY INFORMATION

READ AND SAVE THESE INSTRUCTIONS

Please read and understand this entire manual before attempting to assemble, operate or install the product.

1. Always disconnect the power supply prior to servicing the fan, motor or junction box.

2. Follow all local building, safety and electrical codes, as well as NEC (National Electrical Code) and OSHA (Occupational Safety and Health Act).

3. Electric service supply must be 120 volts, 60 hertz.

4. This product must properly connect to the grounding conductor of the supply circuit.

5. Do not bend or kink the power wires.

6. Do not use this fan with any solid state control device, such as a remote control, or certain timers. Mechanical timers are not solid state devices.

7. Do not install in a ceiling with insulation greater than R40.

8. Duct work should be installed in a straight line with minimal bends.

9. Duct work size must be the same size as the discharge and should not be reduced. Reducing the duct size may increase fan noise.

Page 4

SAFETY INFORMATION

WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit in the manner intended by the manufacturer. If you have any questions, please call customer service.

2. Before servicing or cleaning unit, switch power off at service panel and lock the service disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a qualied person(s) in accordance with all

applicable codes and standards, including re-rated construction.

4. Sufcient air is needed for proper combustion and exhausting of gases through the ue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer’s guideline and safety standards such as those published by the National Fire Protection Association (NFPA), and the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) and local code authorities.

5. When cutting or drilling into the wall or ceiling, do not damage electrical wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. If this unit is to be installed over a tub or shower, it must be marked as appropriate for the application and be connected to a GFCI (Ground Fault Circuit Interrupter) – protected branch circuit.

CAUTION

1. For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.

2. Not for use in cooking areas.

3. To reduce the risk of injury to persons, install the fan at least 8.2 feet (2.5m) above the oor.

PREPARATION

Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list. If any part is missing or damaged, do not attempt to assemble the product.

Estimated Assembly Time: 60 minutes

Tools Required for Assembly (not included): Hammer, Flathead Screwdriver, Wood Screws, Nails, Duct

Tape, Phillips Screwdriver, Utility Knife

Helpful Tools (not included): Electric Drill, Drill Bits

WARNING: Turn off electricity at breaker box before beginning installation.

Carefully remove unit from carton. Check area above installation location to be sure that wiring can run to the planned location and that

duct work can be run and the area is sufcient for proper ventilation.

Inspect duct work and wiring before proceeding with installation. Before installation, provide inspection and future maintenance access at a location that will not interfere

with installation work.

You may need the help of a second person to install this fan: one person on the attic side and one on

the room side.

Page 5

PREPARATION

Note: Installations may vary depending on how the previous bath fan was installed. Supplies necessary for the installation of your bath fan are not all included; however, most are available at your local home improvement or hardware store.

DIMENSION REQUIREMENTS

Ceiling

Opening (L)

Ceiling

Opening (W)

7.5 in. 7.25 in. 5.75 in.

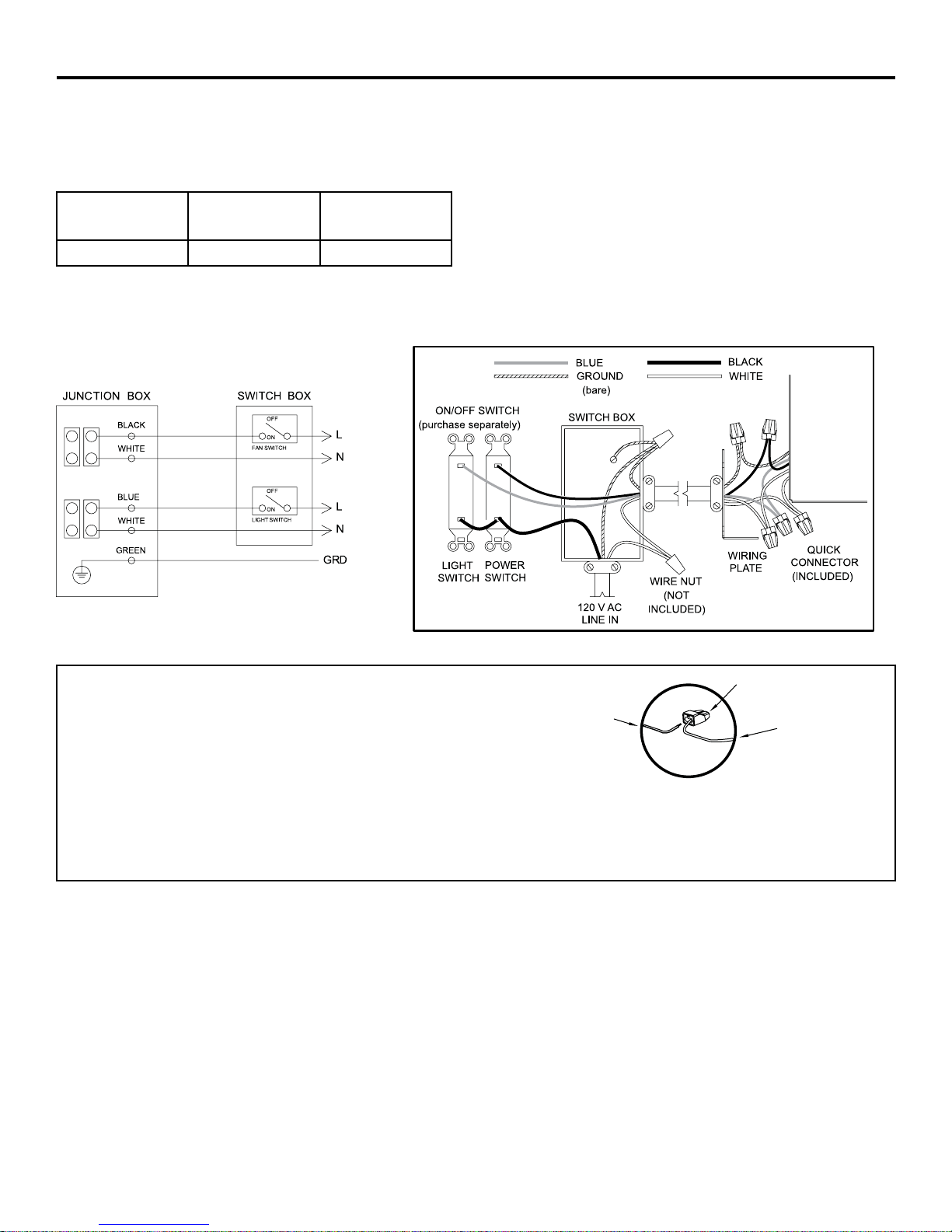

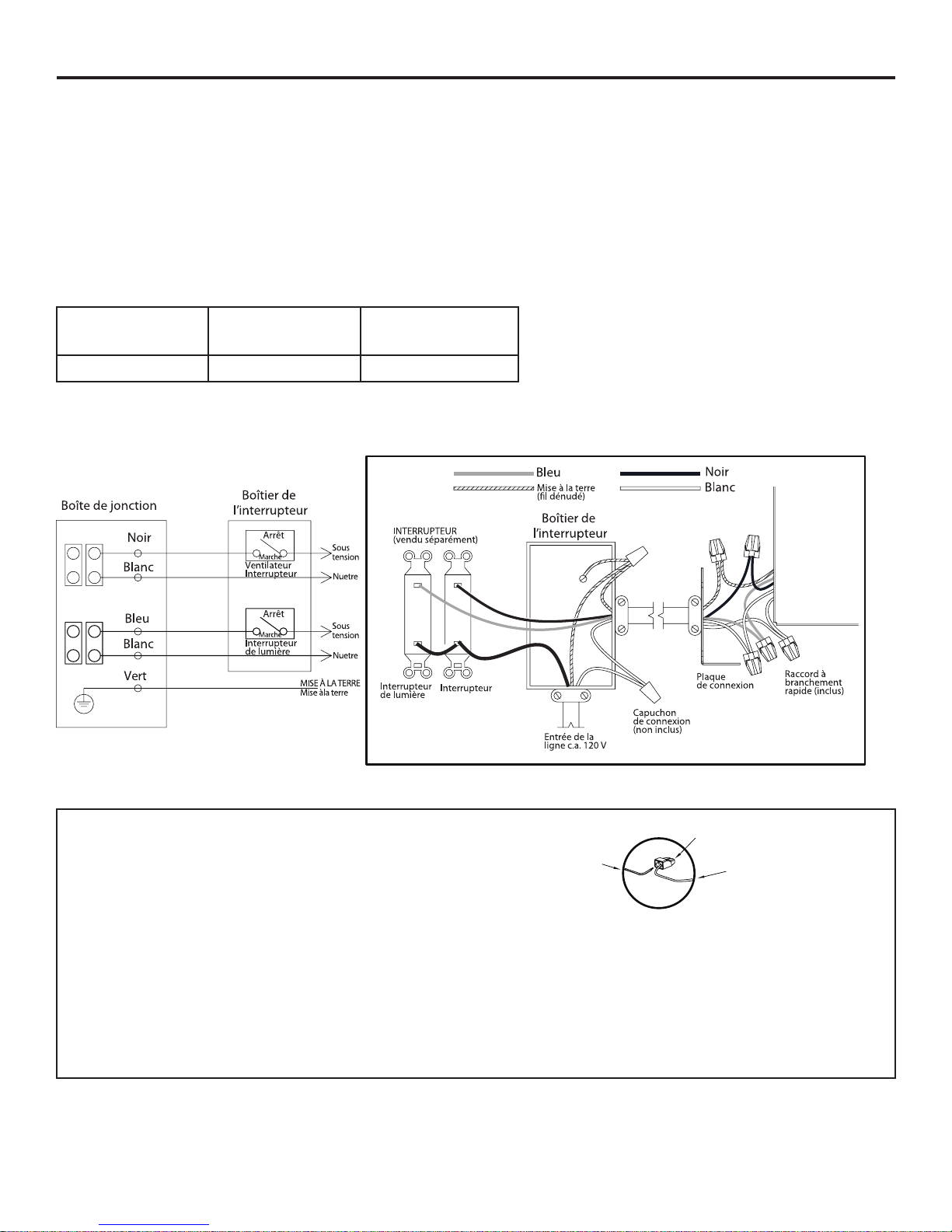

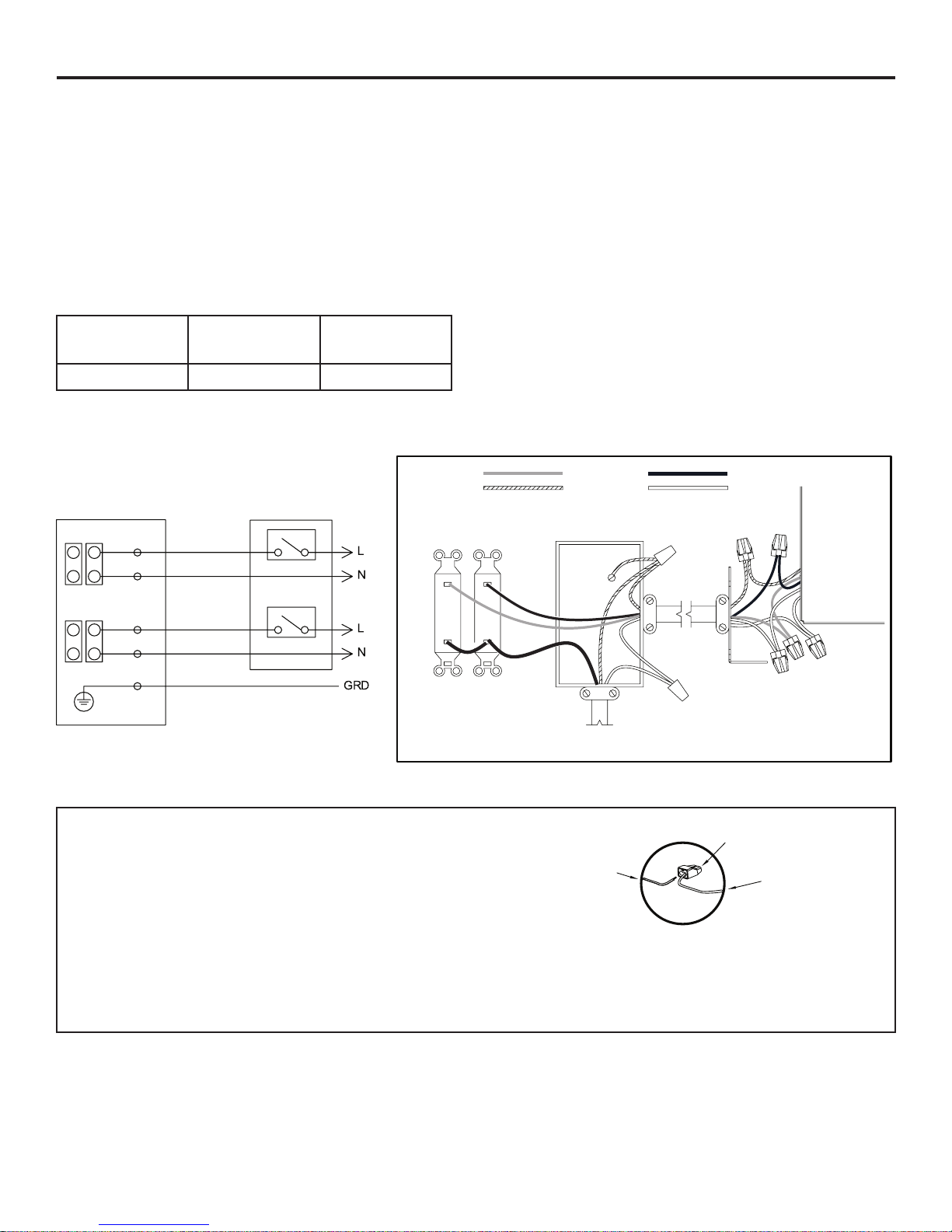

WIRING DIAGRAM

Ceiling

Opening (H)

QUICK CONNECTOR INSTRUCTIONS

To be sold only with installation instructions. WARNING: Wiring must comply with all appliable electrical codes. Turn OFF power before removing or installing connectors.

WARNING: COPPER TO COPPER ONLY. Do not use aluminum wire. CAUTION: Accessory part (quick connector) should meet installation

instructions below. NOTE: The connector is reusable on solid wires of the same wire gage or smaller. Do not reuse the connector on stranded wires.

• Strip wires 3/8 in. - 1/2 in.

• Grip the wire firmly and push the stripped end of the wire into the open port of the connector. Use only one conductor per port.

• Verify the stripped end of the wires is fully inserted to the back of the connector.

Quick connector

House wires

NOTE: Important wire information. Maximum temperature rating 221˚F (105˚C). 600 volts maximum for building wire and 1,000 volts maximum for building wire and 1,000 volts maximum in signs and lighting xtures. The acceptable wire range includes: Solid: 12-18 AWG.

Product

wires

Page 6

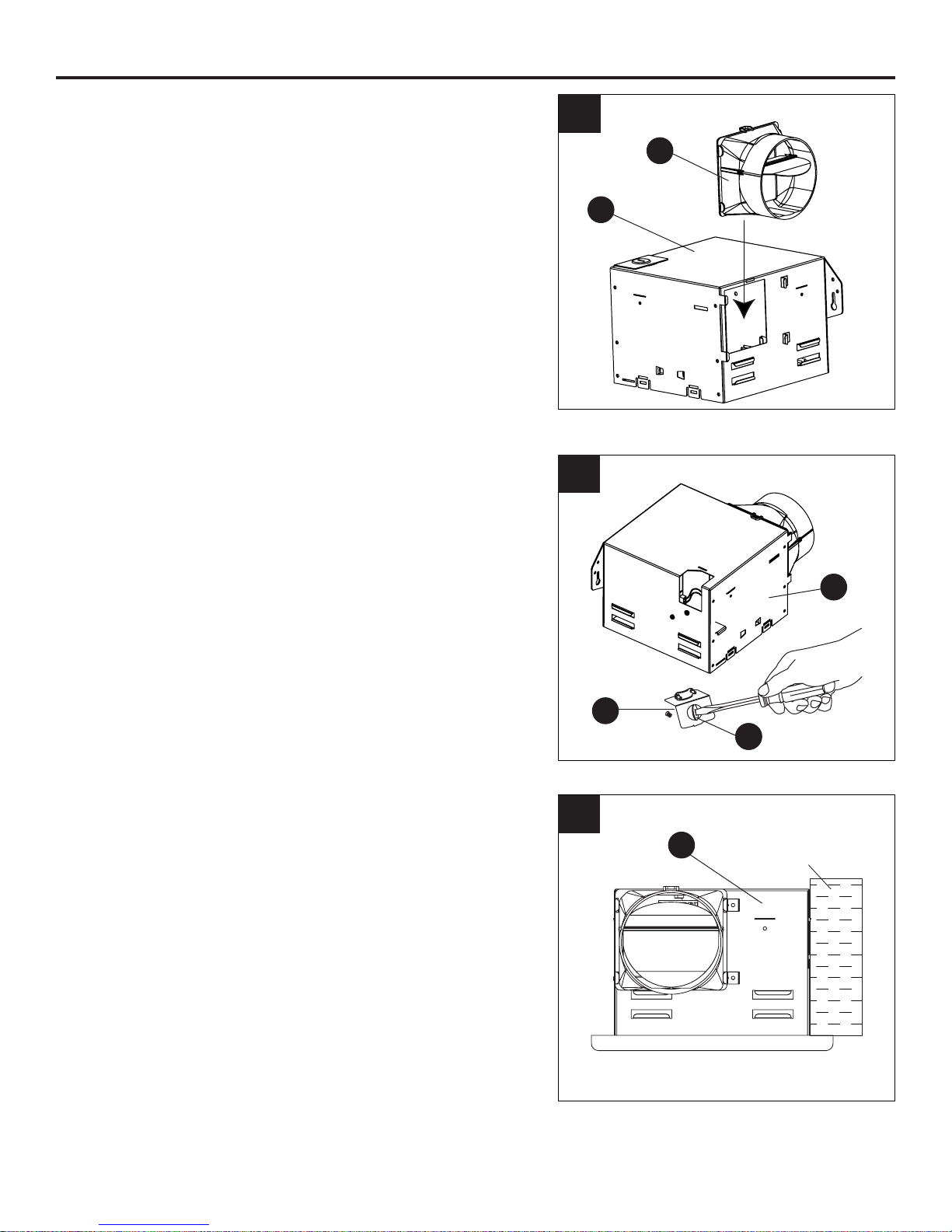

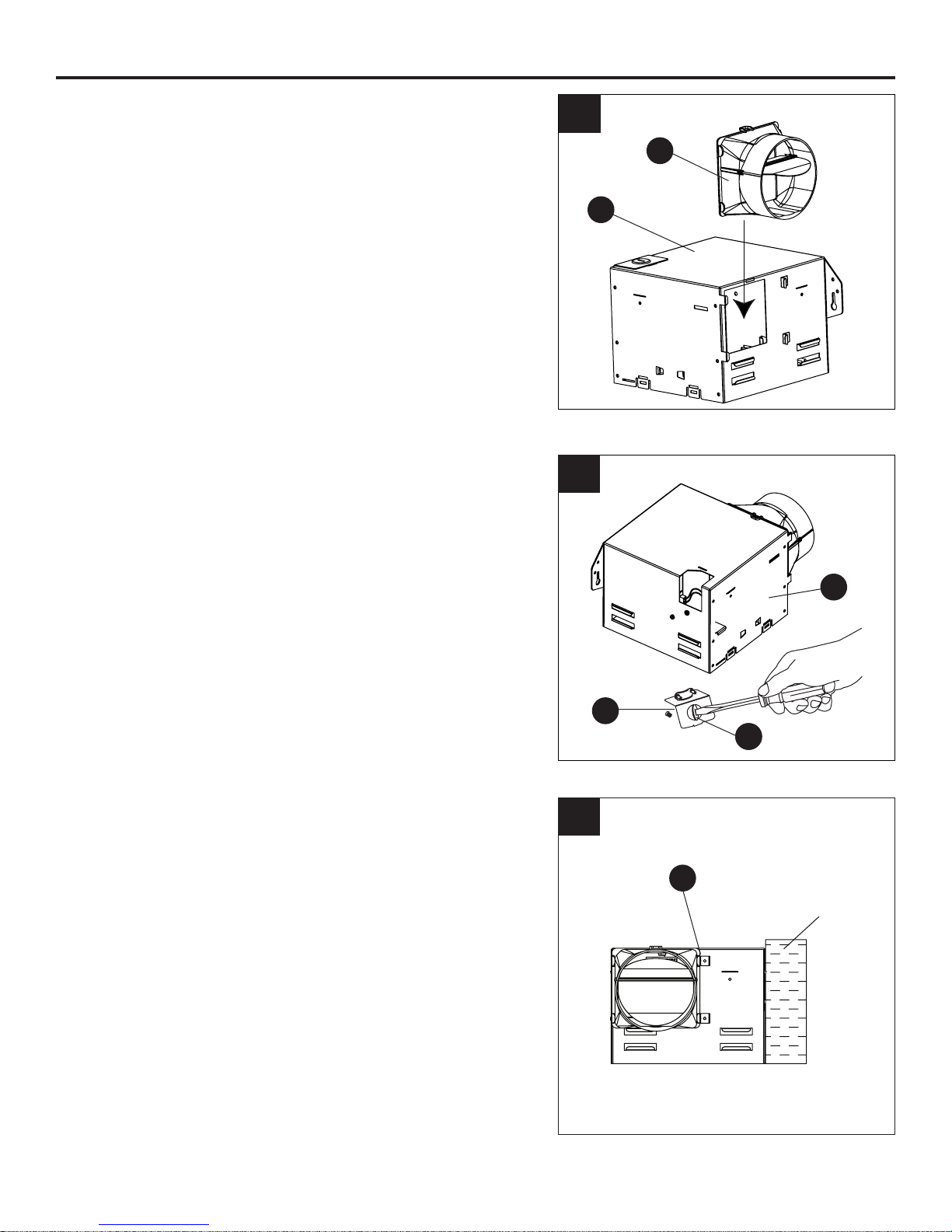

NEW CONSTRUCTION ASSEMBLY INSTRUCTIONS

BEFORE INSTALLATION – Turn off power source. Review all safety precautions.

1. Attach the duct connector (C) to the fan housing (A).

2. Remove the wiring box cover (2.1) from the fan housing (A). Remove the wiring knockout (2.2) from

the wiring box cover (2.1) with a athead screwdriver

(not included).

3. Place the fan housing (A) next to a ceiling joist or wall stud. The fan housing should be level and perpendicular to the joist or stud.

2.1

7.12.2

Joist or

wall stud

Page 7

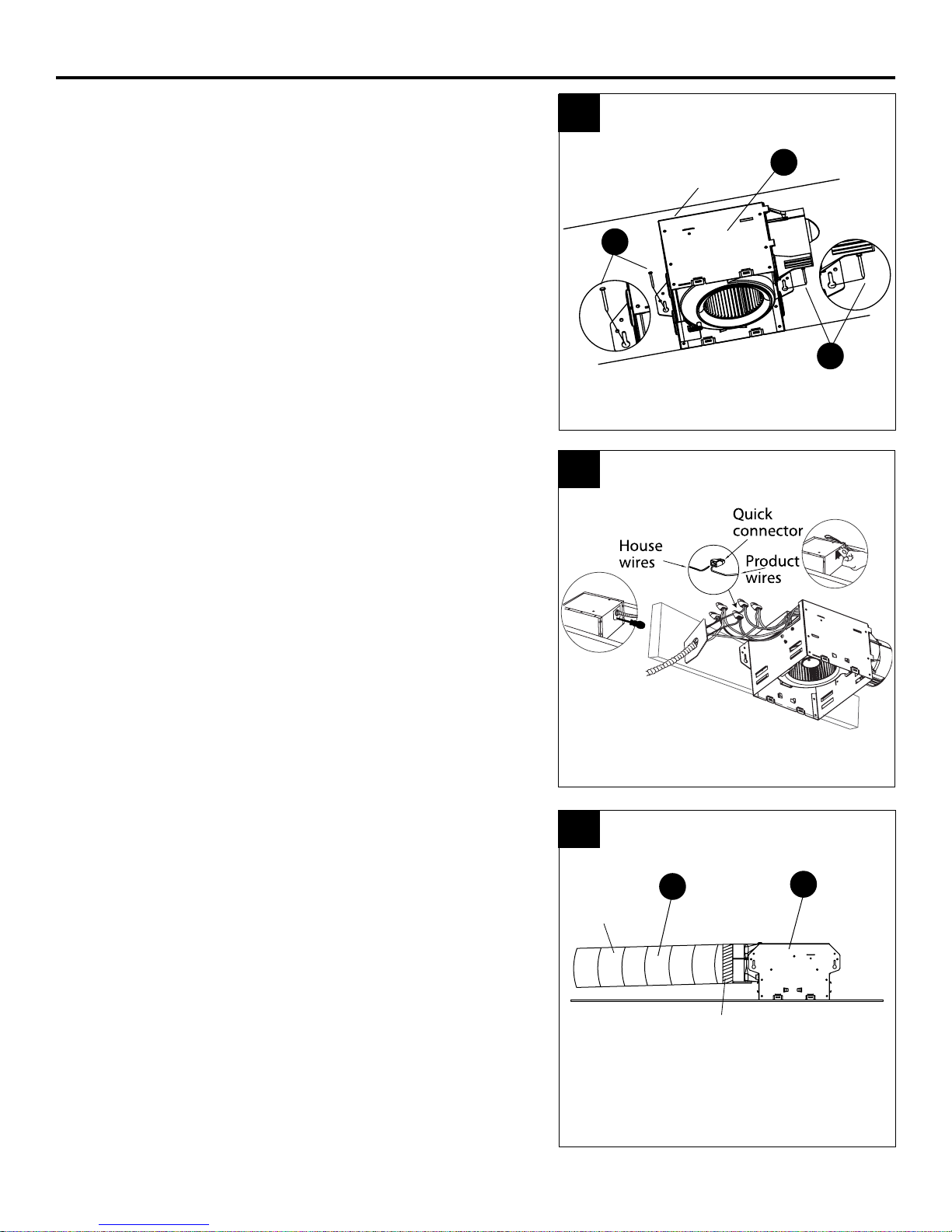

NEW CONSTRUCTION ASSEMBLY INSTRUCTIONS

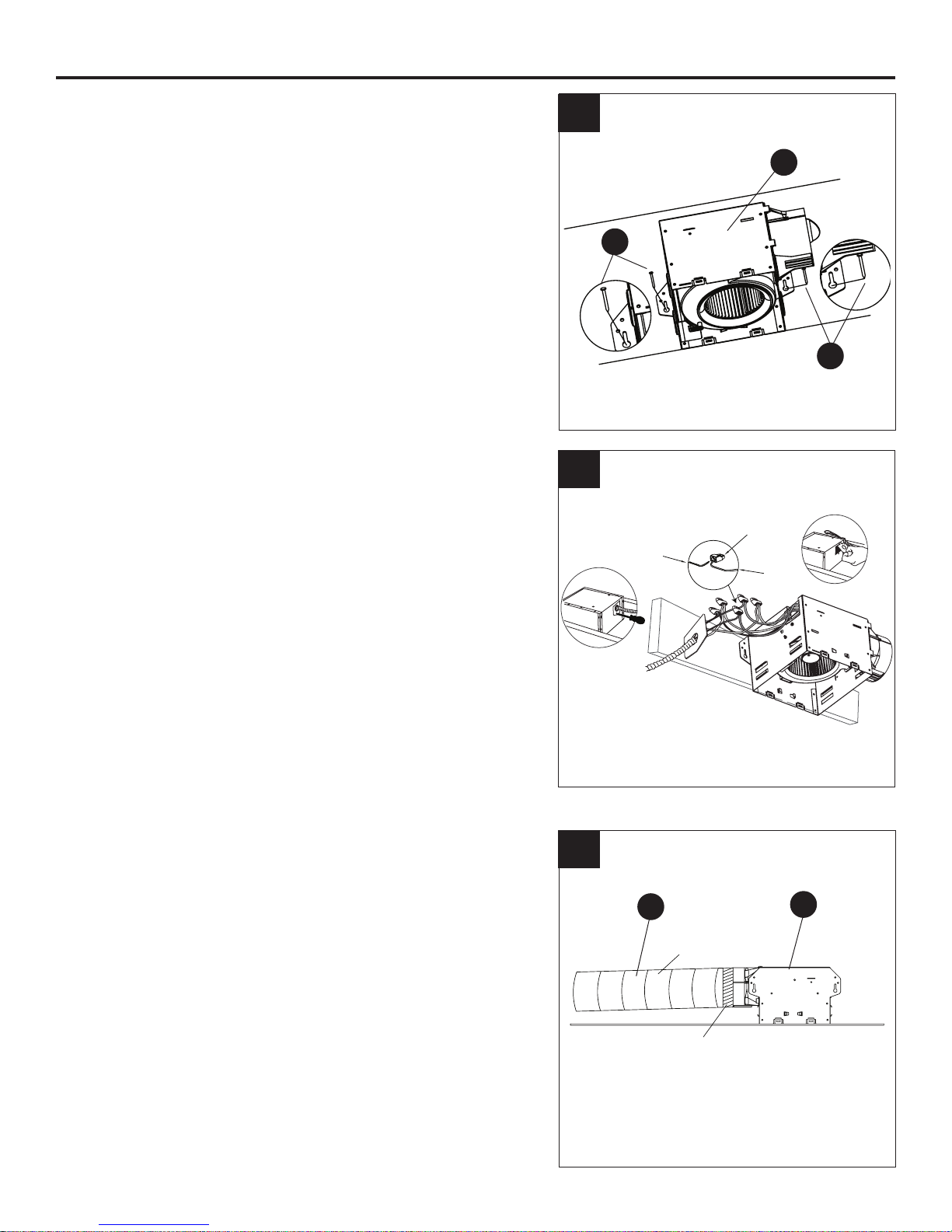

4. Mount the fan housing (A) to the joist or stud using wood screws (4.1) (not included) where indicated.

5. Pull the house wires through the wire box cover hole. Using a quick connector, secure 120 V AC house wiring from the wall switch to the fan as shown in the wiring diagram on page 5. 14 AWG is the smallest conductor that should be used for branch-circuit wiring.

Joist or wall stud

4.1

Carefully push the connected wires back into the

wiring box housing. Reattach the wiring box cover.

CAUTION: If the electrical wires do not match the

colors listed, you must determine what each house wire represents before connecting. You may need to consult an electrical contractor to determine safely.

6. Install a circular 4 in. duct (6.1) (not included) and secure it with duct tape or clamps (neither included).

Finish ceiling work. The ceiling hole should be aligned

with the edge of the fan housing (A).

4 in. duct

6.1

Duct tape

or clamp

Ceiling

Page 8

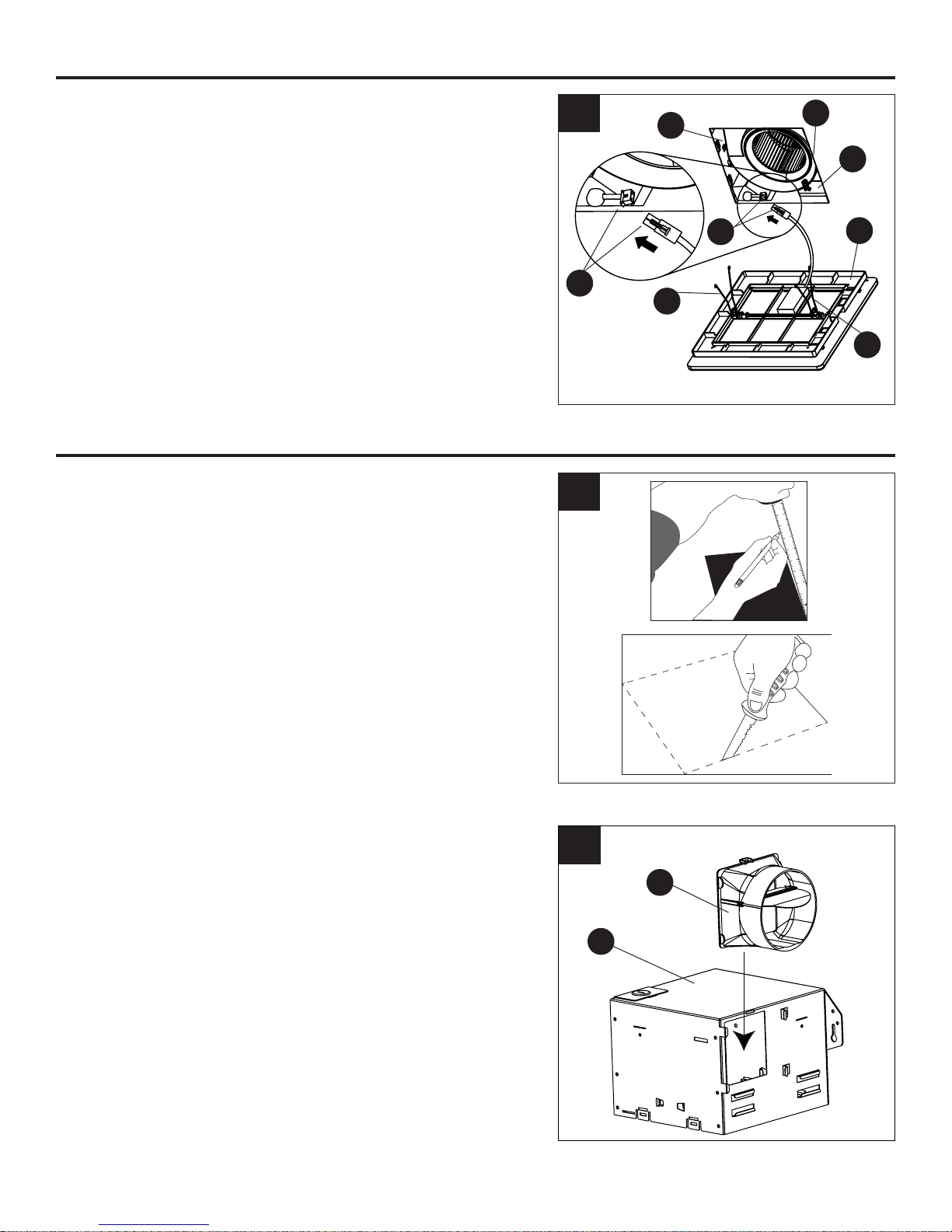

NEW CONSTRUCTION ASSEMBLY INSTRUCTIONS

7. For the LED light connection, plug in the connector

(7.1) from the grille (B) into the fan housing (A) as shown.

Pinch the mounting springs (7.2) on the grille (B) and

insert them into the narrow rectangular slots (7.3) inside the fan housing (A). Push the grille (B) up toward the ceiling.

EXISTING CONSTRUCTION ASSEMBLY INSTRUCTIONS

BEFORE INSTALLATION – Turn off power source. Review all safety precautions. Remove old fan.

1. Measure the opening to ensure it is large enough to accommodate the new fan housing (A) (7.5 in. x 7.25 in.).

7.1

7.3

7.2

7.1

7.3

7.2

1 1

0 1

If this fan is not replacing an old fan, be sure to cut a

7.5 in. x 7.25 in. opening for the fan housing (A).

MAKE SURE THE 7.25 IN. SIDE OF THE OPENING

IS FLUSH WITH THE JOIST FOR INSTALLATION FROM BELOW.

2. Attach the duct connector (C) to the fan housing (A).

7.50"

7.25

Page 9

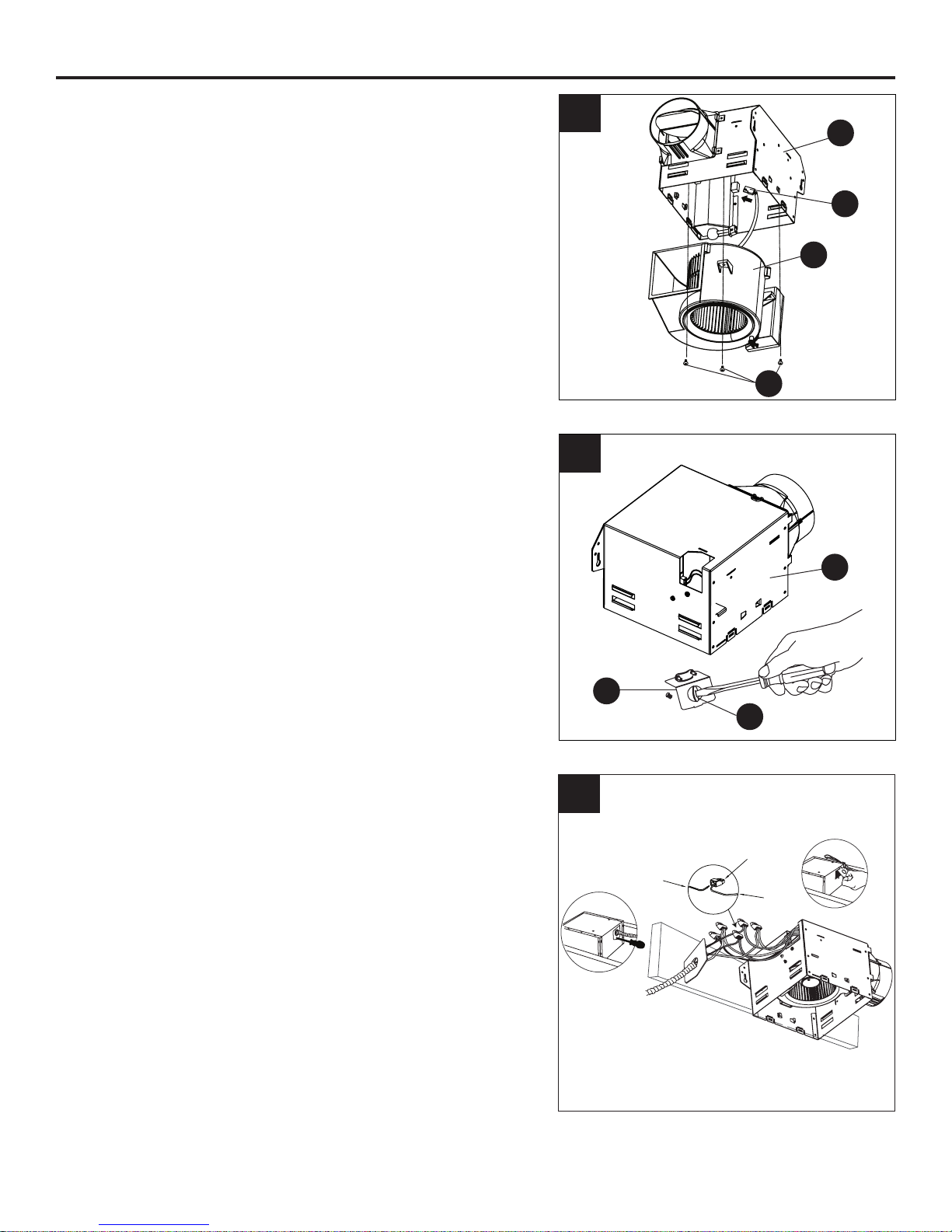

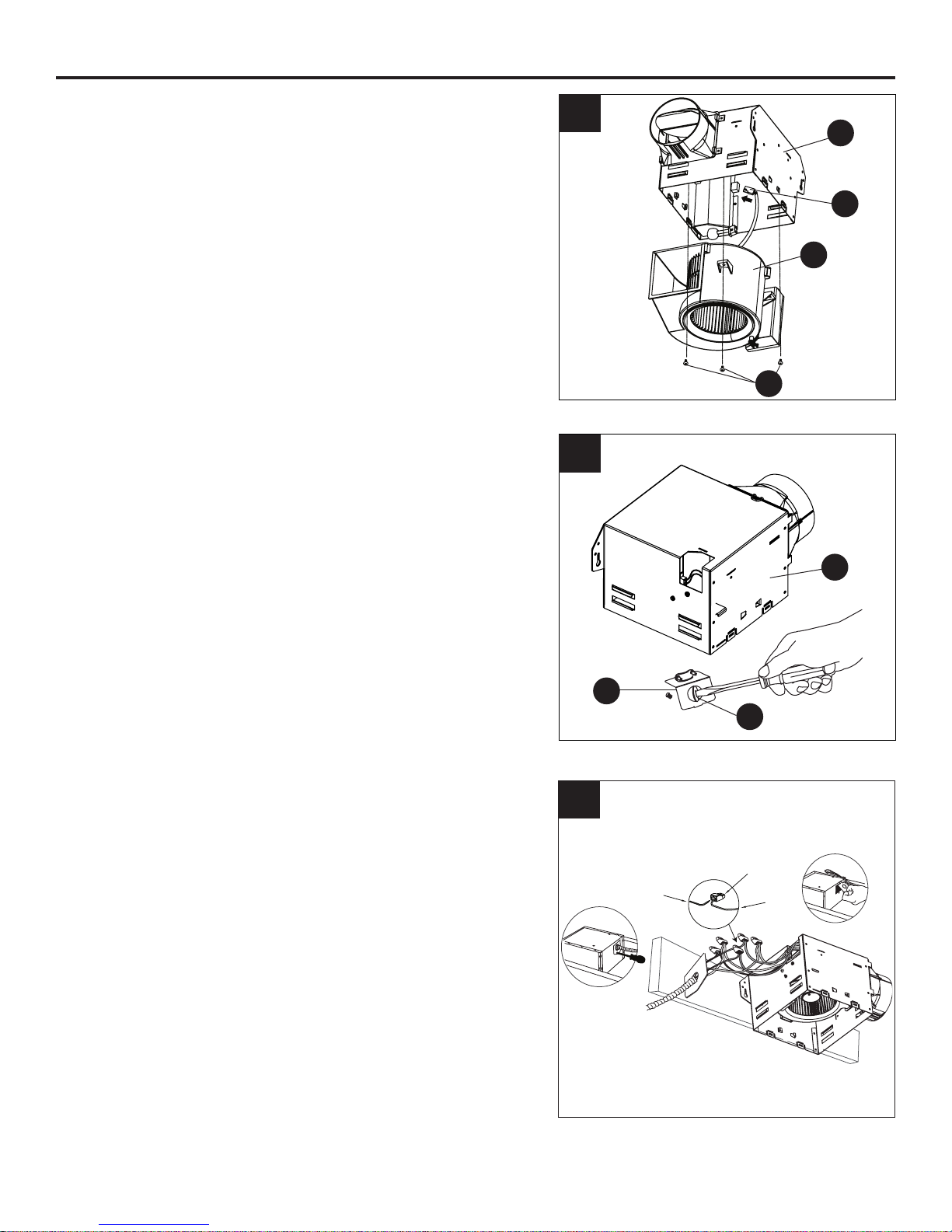

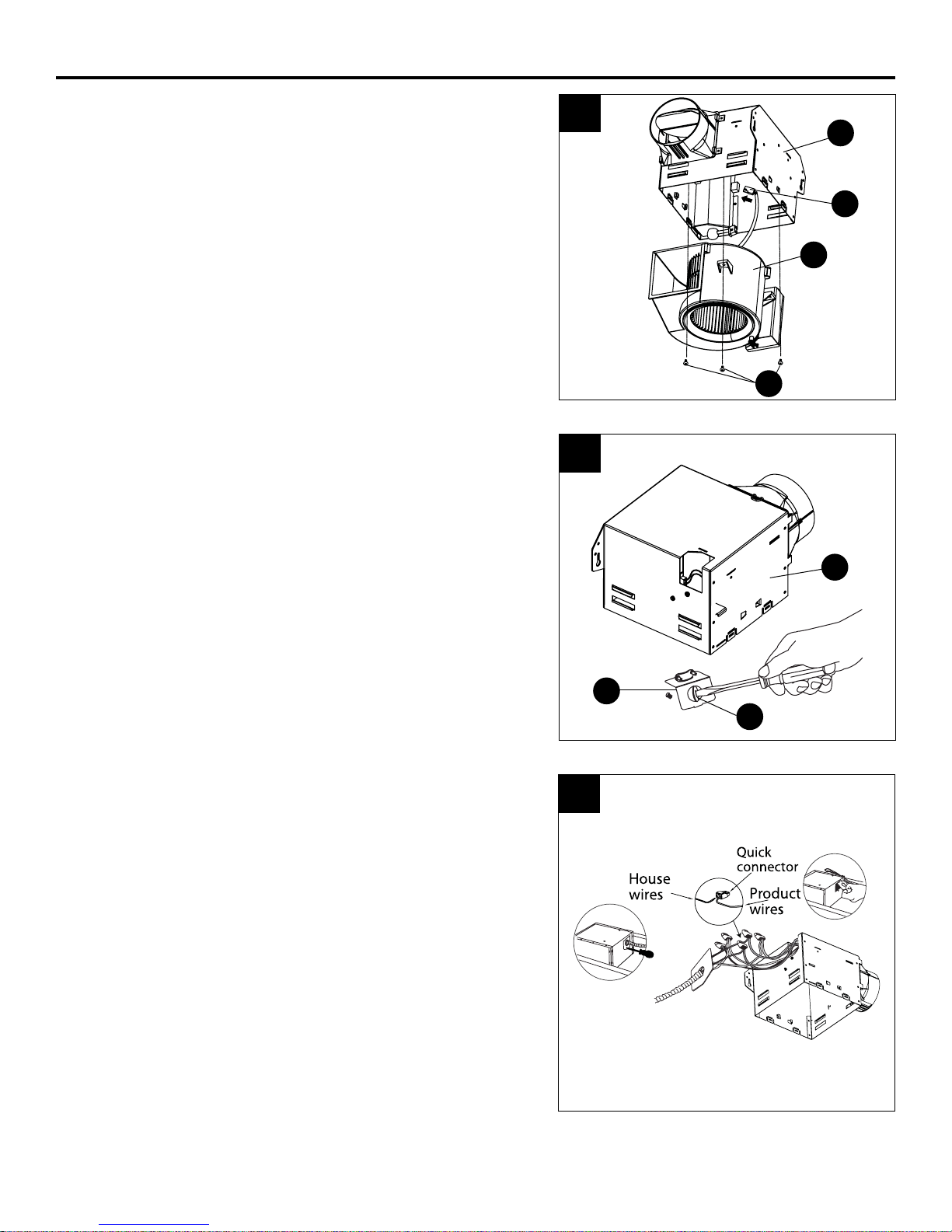

EXISTING CONSTRUCTION ASSEMBLY INSTRUCTIONS

3. Remove the three screws (3.1) that hold the motor assembly (3.2) in place. Remove the fan motor assembly (3.2) from the fan housing (A). Unplug the fan power unit (3.3).

4. Remove the wiring box cover (4.1) from the fan housing (A). Remove the wiring knockout (4.2) from

the wiring box cover (4.1) with a athead screwdriver

(not included).

3.3

3.2

3.1

Carefully push the connected wires back into the wiring

box housing. Reattach the wiring box cover.

CAUTION: If the electrical wires do not match the

colors listed, you must determine what each house wire represents before connecting. You may need to consult an electrical contractor to determine safely.

4.1

4.2

Page 10

EXISTING CONSTRUCTION ASSEMBLY INSTRUCTIONS

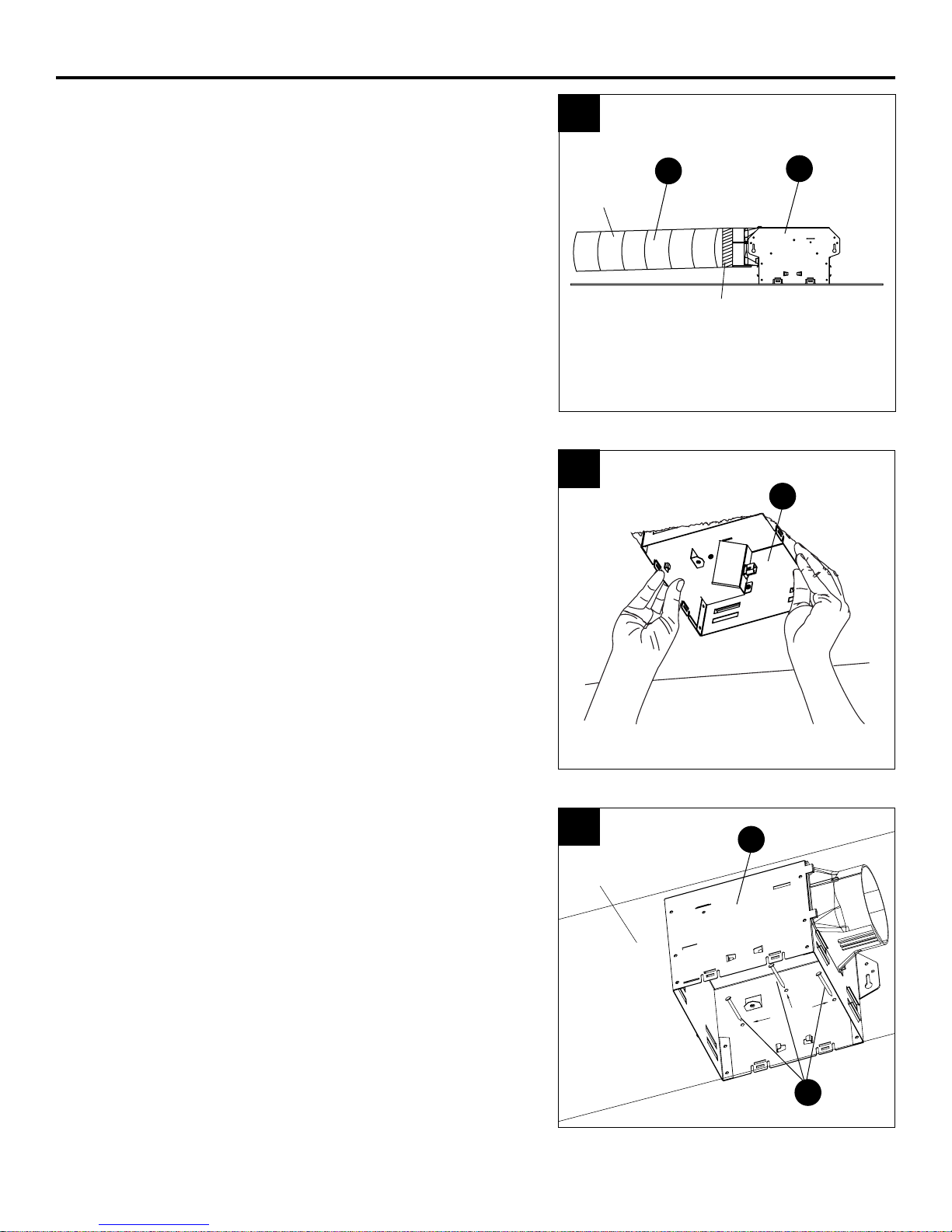

6. Install a circular 4 in. duct (6.1) (not included) and secure it with duct tape or clamps (neither included).

Finish ceiling work. The ceiling hole should be

aligned with the edge of the fan housing (A).

7. Insert the fan housing (A) through the existing hole in the ceiling. The fan housing (A) should be level and perpendicular to the joist or stud.

4 in. duct

6.1

Duct tape

or clamp

Ceiling

8. Mount the fan housing (A) to the joist or stud using wood screws (8.1) (not included) where indicated by arrows inside the fan housing.

Joist or

wall stud

8.1

Page 11

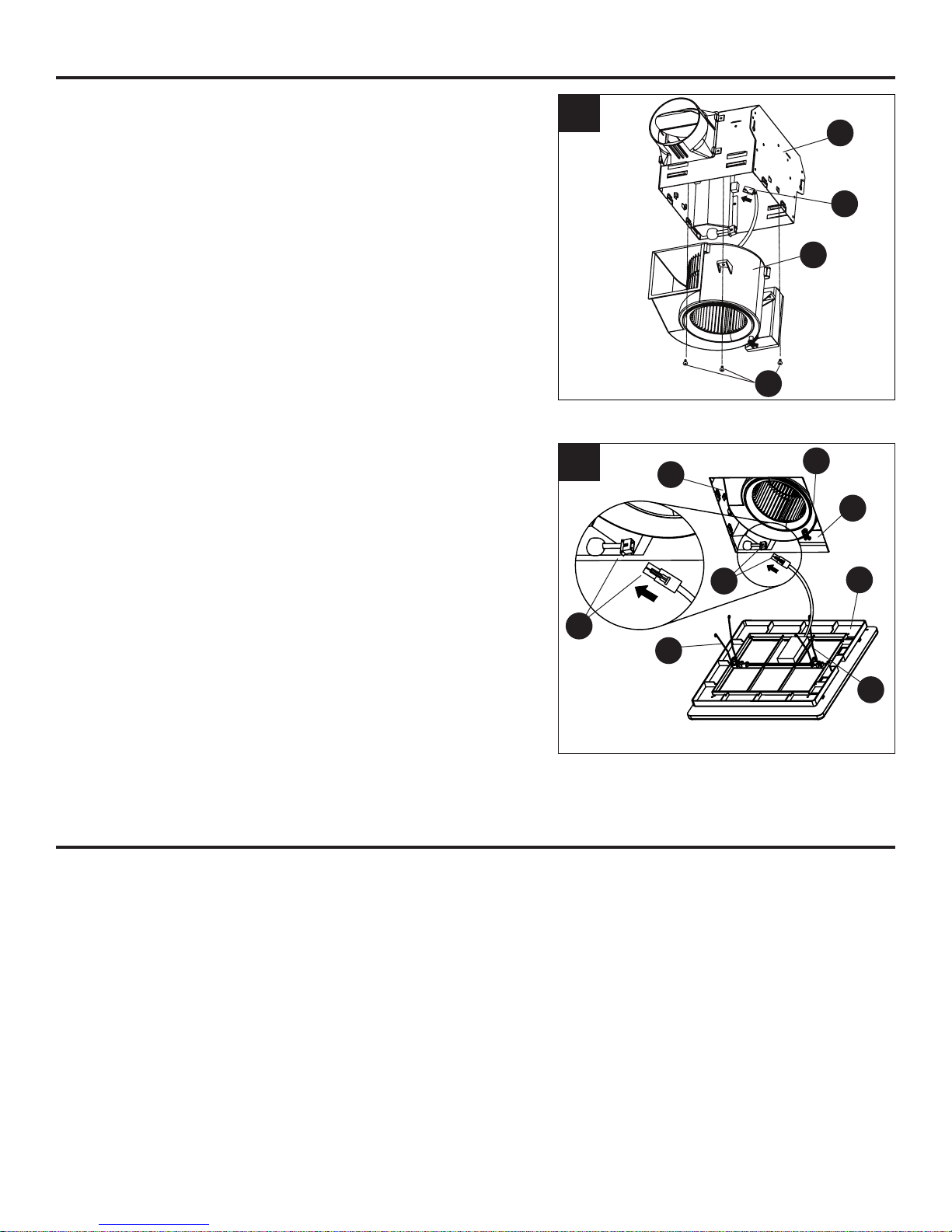

EXISTING CONSTRUCTION ASSEMBLY INSTRUCTIONS

9. Plug back in the power unit (9.1). Replace motor assembly (9.2) back into fan housing (A) using the three screws (9.3) removed in step 3.

10.

For the LED light connection, plug in the connector

(10.1) from the grille (B) into the fan housing (A) as shown.

Pinch the mounting springs (10.2) on the grille (B)

and insert them into the narrow rectangular slots (10.3) inside the fan housing (A). Push the grille (B) up toward the ceiling.

10.3

10.1

9.1

9.2

9.3

10.3

10.1

10.2

CARE AND MAINTENANCE

WARNING: Disconnect power supply before servicing. See SAFETY INFORMATION before proceeding.

Routine maintenance should be done at least once a year.

• Wash grille with mild soap and water, dry with a cloth.

• Remove excess dirt and dust from the fan housing with a vacuum cleaner.

• Do not use solvents, thinner or harsh chemicals for cleaning the fan.

• Do not allow water to enter the motor.

• Do not immerse resin parts in water over 140º F.

Page 12

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION

Be sure the CFM rating on the fan

CFM too great

matches the size of your room

Check damper to ensure it is opening Damper not working properly or damaged

and closing properly. If the damper

has become damaged, please call

Customer Service

The fan seems louder than it should

Bend in duct too close to fan discharge

Be sure you do not have any sharp

bends in duct closer than 18 in. to the

fan discharge

Fan discharge reduced to t smaller

duct

Fan body not securely attached

Use recommended size ducting to

reduce fan noise

Be sure the fan is securely attached

to your ceiling joists

Be sure a door or window is slightly

ajar or opened to allow airow. The Insufcient intake airow within room

fan is not able to draw air out of the

room without enough airow to draw

from

Be sure the CFM rating on the fan

The fan is not clearing the room

matches the requirements for your

room size

NOTE: Using a tissue is not an Insufcient CFM

accurate method for determining if

the fan is operating properly. If the

fan clears steam from the room

within approximately 15 minutes of

completing your shower, then the

fan is operating properly

LIMITED 5-YEAR WARRANTY

If this product fails due to a defect in materials or workmanship at any time during the rst FIVE years of ownership, the

manufacturer will replace it free of charge, postage-paid at their option. This warranty does not cover products that have been abused, altered, damaged, misused, cut or worn. This warranty does not cover use in commercial applications. Use only manufacturer-supplied genuine warranty repair replacement parts to repair this fan. Use of non-genuine repair parts will void your warranty. The manufacturer DISCLAIMS all other implied or express warranties including all warranties of

merchantability and/or tness for a particular purpose. As some states do not allow exclusions or limitations on an implied warranty, the above exclusions and limitations may not apply. This warranty gives you specic legal rights, and you may

have other rights that vary from state to state. This warranty is limited to the replacement of defective parts only. Labor charges and/or damage incurred during installation,

repair, replacement as well as incidental and consequential damages connected with the above are excluded. Any damage to this product as a result of neglect, misuse, accident, imporper installation or use other than the purpose SHALL VOID THIS WARRANTY.

Shipping costs for return product as part of a claim on the warranty must be paid for by the customer. Inquiries regarding warranty claims can be directed to 1-866-994-4148, 8 a.m. - 6 p.m.,

EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.

Printed in China

Page 13

ARTICLE #0831383

VENTILATEUR À

INSTALLATION FACILE

AVEC LUMINAIRE À DEL

MODÈLE #7115-02

JOIGNEZ VOTRE REÇU ICI

Numéro de série _____________ Date d’achat ________________

Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au

détaillant, appelez notre service à la clientèle au 1 866 994-4148, entre 8 h et 18 h (HNE) du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Page 14

TABLE DES MATIÈRES

Caractéristiques du produit...............................................................................................................14

Contenu de l’emballage et quincaillerie incluse ...............................................................................15

Consignes de sécurité ...................................................................................................................... 16

Préparation ....................................................................................................................................... 16

Instructions pour l’assemblage dans une nouvelle construction ......................................................18

Instructions pour l’assemblage dans une construction existante ....................................................20

Entretien ...........................................................................................................................................23

Dépannage ....................................................................................................................................... 24

Garantie ............................................................................................................................................ 24

CARACTÉRISTIQUES DU PRODUIT

CARACTÉRISTIQUES CARACTÉRISTIQUES

Circulation d’air : 100 pi3/min Sortie du son : 1,5 Sones 120 V, 60 Hz Consommation d’énergie du moteur : 30 watts Diamètre du conduit : 4 po Poids: 3,71 kg.

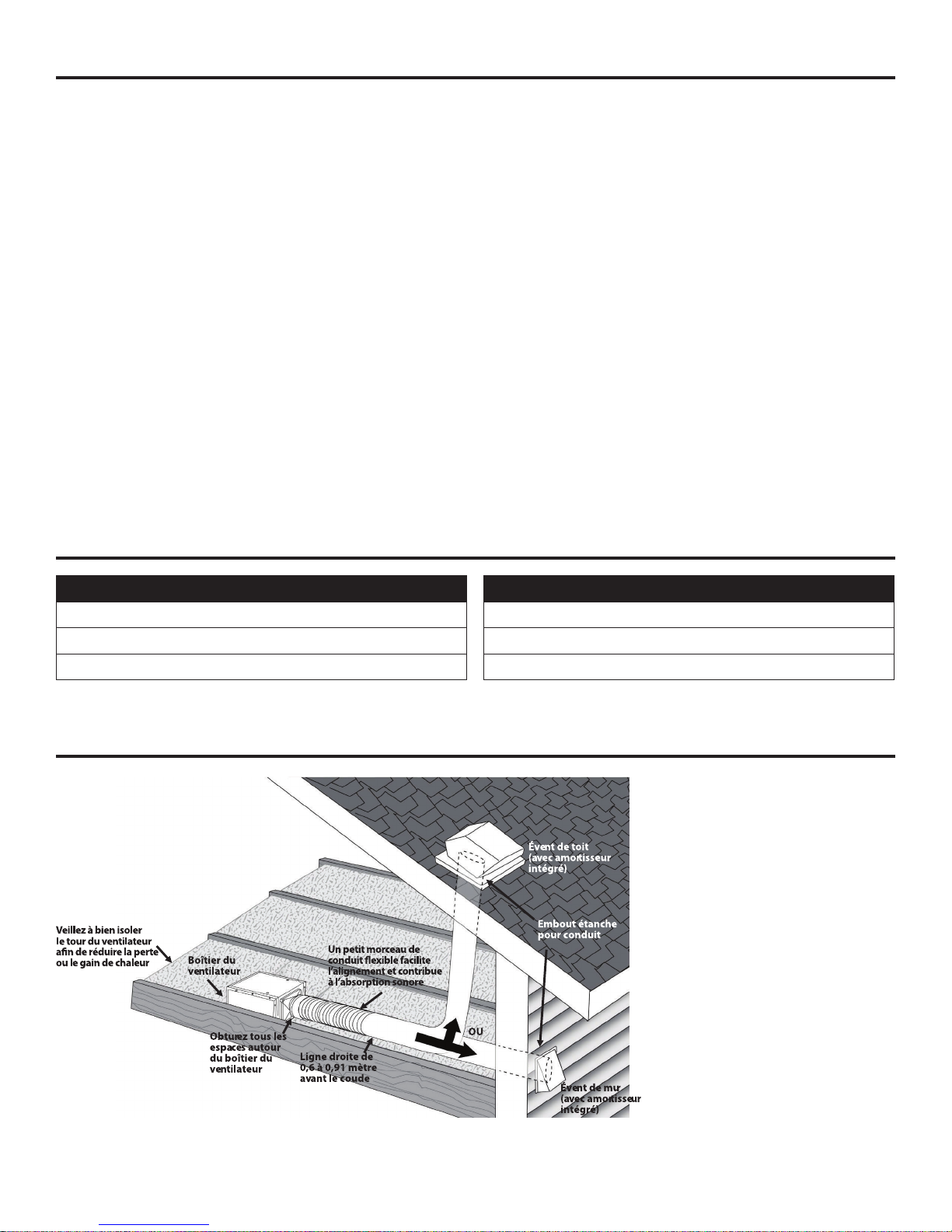

INSTALLATION TYPIQUE

Page 15

CONTENU DE L’EMBALLAGE

PIÈCE DESCRIPTION QUANTITÉ

A Boîtier du ventilateur 1 B Grille 1 C Raccord pour conduit 1

CONSIGNES DE SÉCURITÉ

VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS.

Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler, d’installer ou d’utiliser l’article.

1. Fermez toujours l’alimentation électrique avant d’effectuer l’entretien du ventilateur, du moteur ou de la boîte de jonction.

2. Respectez tous les codes de construction, de sécurité et d’électricité de votre région, de même que le Code national de l’électricité et la Loi sur la santé et la sécurité du travail.

3. L’alimentation électrique doit être de 120 V, 60 Hz.

4. Cet appareil doit être mis à la terre de façon appropriée.

5. Ne pliez pas et n’entortillez pas les ls électriques.

6. N’utilisez pas ce ventilateur avec un appareil de réglage à semi-conducteurs, comme une télécommande, un gradateur ou certains types de minuteries. Les minuteries mécaniques ne sont pas des dispositifs de réglage à semi-conducteurs.

7. N’installez pas l’appareil dans un plafond dont l’isolation excède R-40.

8. Vous devez installer le conduit en ligne droite, avec un minimum de courbes.

9. La taille du conduit doit être égale à celle de la sortie et ne doit pas être réduite. La réduction de la taille du conduit peut augmenter le bruit du ventilateur.

Page 16

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE ET DE BLESSURE, SUIVEZ LES INSTRUCTIONS SUIVANTES :

1. N’utilisez cet appareil que de la façon prévue par le fabricant. Si vous avez des questions, veuillez communiquer avec le fabricant.

2. Avant de procéder à l’entretien ou au nettoyage de cet appareil, vous devez couper l’alimentation électrique à partir du panneau de distribution et verrouiller celui-ci pour éviter que l’alimentation ne soit rétablie. Si vous ne pouvez pas verrouiller le tableau de distribution, indiquez clairement, à l’aide d’une étiquette d’avertissement, de ne pas rétablir l’alimentation.

3. Les travaux d’installation et le câblage doivent être effectués par une personne qualiée conformément aux règlements et aux normes en vigueur, y compris les normes sur les constructions résistantes au feu.

5. Lorsque vous coupez ou perforez un mur ou un plafond, prenez garde de ne pas endommager les

ls électriques ou toute installation qui pourrait être dissimulée.

6. Les ventilateurs à enveloppe doivent toujours évacuer l’air vers l’extérieur du bâtiment.

7. Si vous installez cet appareil au-dessus d’une baignoire ou d’une douche, il doit porter une marque indiquant qu’il convient à ce genre d’utilisation et vous devez le brancher sur un circuit d’alimentation protégé par un disjoncteur différentiel.

ATTENTION

1. Pour ventilation générale seulement. N’utilisez pas le ventilateur pour évacuer des vapeurs ou des matières dangereuses ou explosives.

2. Non conçu pour une utilisation avec les surfaces de cuisson.

3. An de réduire les risques de blessure, installez le ventilateur à une distance d’au moins 2,49 m (8.2 pi) au-dessus du sol.

PRÉPARATION

Avant de commencer l’assemblage de l’appareil, assurez-vous d’avoir toutes les pièces. Comparez le contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces manquantes ou endommagées, ne tentez pas d’assembler l’article.

Temps d’assemblage approximatif : 60 minutes.

Outils nécessaires pour l’assemblage (non inclus) : marteau, tournevis à tête plate, vis à bois, clous, ruban à conduits, tournevis cruciforme et couteau à lame rétractable.

Outils utiles (non inclus) : perceuse électrique et forets.

AVERTISSEMENT : Avant de commencer l’installation, coupez l’électricité à partir du disjoncteur.

Retirez soigneusement l’appareil de la boîte. Inspectez l’emplacement au-dessus de l’endroit où vous désirez installer l’appareil pour vous assurer

que le câblage peut se rendre à l’endroit prévu, qu’il est possible d’installer un système de conduits et

que l’emplacement est sufsamment grand pour une ventilation adéquate.

Avant de commencer l’installation, inspectez le système de conduits et le câblage.

Page 17

PRÉPARATION

Avant de commencer l’installation, prévoyez un espace permettant l’accès pour les inspections et entretiens futurs qui ne sera pas gêné par l’installation.

Il se peut que vous ayez besoin de l’aide d’une autre personne pour installer le ventilateur : une personne devrait se trouver dans le grenier, et l’autre dans la pièce.

Remarque : Les installations peuvent varier selon la manière dont le ventilateur précédent a été installé. Tout le matériel nécessaire à l’installation n’est pas inclus avec le ventilateur, mais vous pouvez vous le procurer chez un détaillant pour rénovation résidentielle ou dans une quincaillerie.

DIMENSIONS

Ouverture dans

le plafond (L)

Ouverture dans

le plafond (W)

Ouverture dans

le plafond (H)

19,05 cm 18,41 cm 14,6 cm

SCHÉMA DE CÂBLAGE

INSTRUCTIONS POUR LE RACCORD À BRANCHEMENT RAPIDE

Ne doit être vendu qu’avec les instructions pour l’installation. AVERTISSEMENT : Le câblage doit être conforme à tous les codes de l’électricité applicables. Coupez l’alimentation électrique avant de retirer ou d’installer les raccords. AVERTISSEMENT : COMBINAISON DE CUIVRE AVEC CUIVRE SEULE-

MENT. N’utilisez pas de l en aluminium.

ATTENTION : L’accessoire (raccord à branchement rapide) doit être conforme aux instructions pour l’installation ci-dessous.

REMARQUE : Le raccord est réutilisable avec des ls massifs du même calibre ou d’un calibre inférieur. Ne réutilisez pas le raccord avec des ls

standard.

• Dénudez les ls de 9,52 mm à 12,7 mm.

• Tenez fermement le fil et poussez l’extrémité dénudée du fil dans l’orifice du raccord. Utilisez seulement un conducteur par orifice.

• Vérifiez si l’extrémité dénudée des fils est complètement insérée à l’arrière du raccord.

Raccord à branchement

Fils de la maison

REMARQUE : Information importante pour le raccordement. La cote de température maximale est de 105 °C (221 °F). Maximum de 600 V

pour les ls de bâtiment; maximum de 1000 V, pour les ls de bâtiment;

maximum de 1000 V, pour les panneaux et les luminaires. Le calibre des

ls acceptable est : de 12 à 18 AWG pour le l massif.

rapide

Fils de l’article

Page 18

INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE NOUVELLE CONSTRUCTION

AVANT L’INSTALLATION : Coupez l’alimentation électrique. Consultez toutes les mesures de sécurité.

1. Fixez le raccord pour conduit (C) au boîtier du ventilateur (A).

2. Retirez le couvercle de la boîte de câblage (2.1) du boîtier du ventilateur (A). Retirez la pastille défonçable (2.2) du couvercle de la boîte de câblage à l’aide d’un tournevis à tête plate (non inclus).

3. Placez le boîtier du ventilateur (A) près d’une solive de plafond ou d’un montant de cloison. Le boîtier du ventilateur doit être de niveau et perpendiculaire à la solive ou au montant.

2.1

7.12.2

Solive ou montant

Page 19

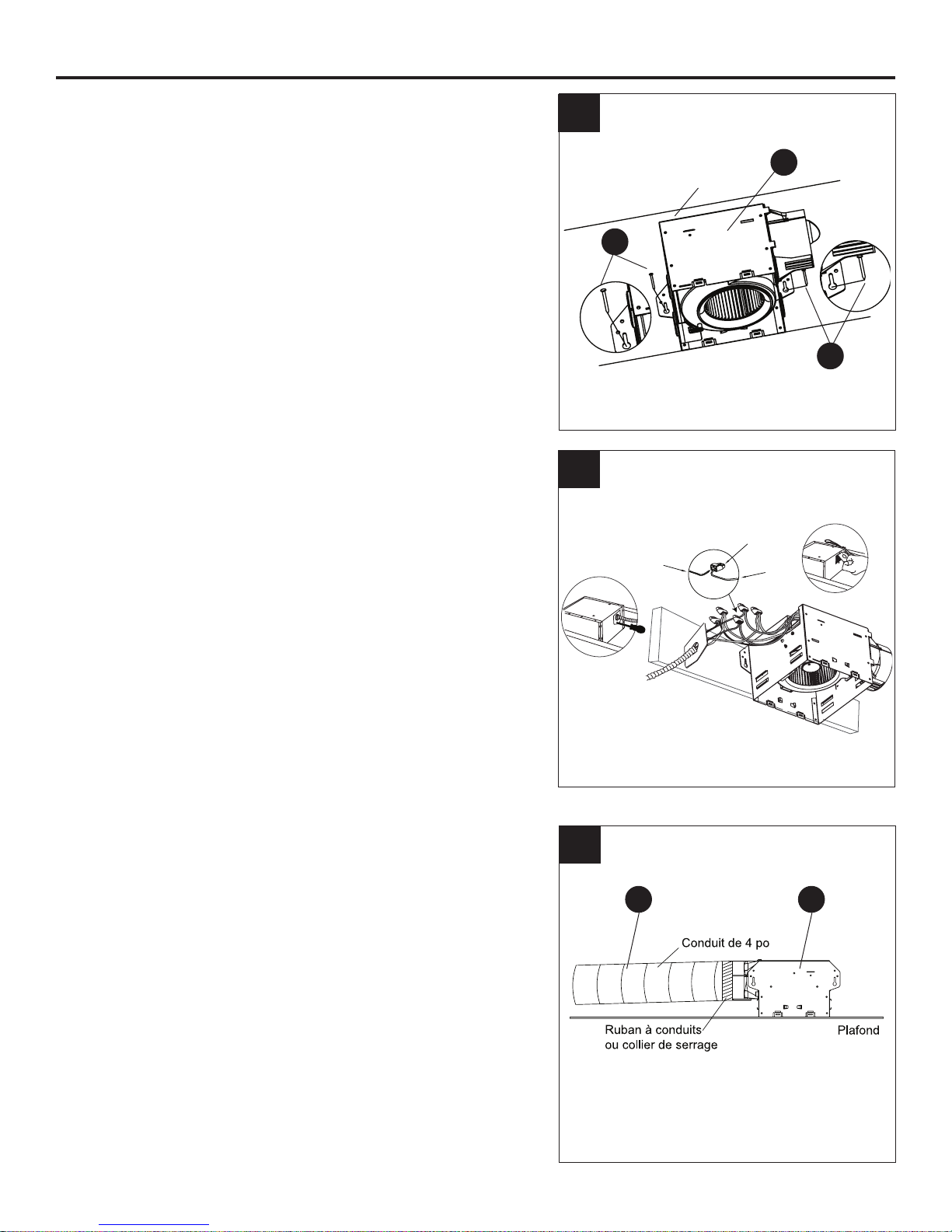

INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE NOUVELLE CONSTRUCTION

4. Installez le boîtier du ventilateur (A) sur la solive ou le montant à l’aide de vis à bois (4.1) (non incluses) aux endroits indiqués.

5. Passez les ls de la maison à travers le trou du couvercle de la boîte de ls. À l’aide d’un raccord à branchement rapide, xez le câblage de 120 V c.a. de

l’interrupteur mural de la maison au ventilateur tel qu’il est illustré sur le schéma de câblage à la page 17. Un conducteur de calibre 14 AWG est le plus petit conducteur pouvant être utilisé pour un câblage sur un circuit de dérivation.

4.1

Fils de la maison

Solive ou montant

Raccord à

branchement

4.1

rapide

Fils

l’article

Repoussez avec précaution les ls raccordés dans la

boîte de câblage. Remettez le couvercle de la boîte de câblage.

ATTENTION : Si la couleur des ls électriques diffère

de celle du manuel, vous devez déterminer la nature

de chaque l avant de les raccorder à l’appareil. Pour

le faire en toute sécurité, vous pourriez devoir faire

appel à un électricien qualié.

6. Installez un conduit circulaire de 4 po (6.1) (non inclus)

et xez-le à l’aide de ruban à conduits ou d’un collier de

serrage (non inclus).

Terminez les travaux au plafond. Vous devez aligner le

trou du plafond au rebord du boîtier du ventilateur (A).

6.1

Page 20

INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE NOUVELLE CONSTRUCTION

7. Pour alimenter le luminaire à DEL, branchez le con-

necteur (7.1) de la grille (B) au boîtier du ventilateur

7.3

(A) tel qu’il est illustré.

Pincez les ressorts de xation (7.2) sur la grille (B) et

insérez-les dans les étroites fentes rectangulaires à l’intérieur (7.3) du boîtier du ventilateur (A). Poussez la grille (B) vers le haut et vers le plafond.

7.1

7.2

7.1

INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE CONSTRUCTION EXISTANTE

Coupez l’alimentation électrique. Consultez toutes les mesures de sécurité. Retirez l’ancien ventilateur.

1. Mesurez l’ouverture pour vous assurer qu’elle est assez grande pour accueillir le boîtier du nouveau ventilateur (A) (19,05 cm x 18,41 cm).

7.3

7.2

1 1

0 1

S’il s’agit d’un premier ventilateur, taillez une ouverture

de 19,05 cm x 18,41 cm pour le boîtier du ventilateur (A).

DANS LE CAS D’UNE INSTALLATION AVEC UN

ACCÈS PAR LE BAS, ASSUREZ-VOUS QUE LE CÔTÉ DE 18,41 CM DE L’OUVERTURE EST DE NIVEAU AVEC LA SOLIVE.

2. Fixez le raccord pour conduit (C) au boîtier du ventilateur (A).

19,05 cm

18,41 cm

Page 21

INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE CONSTRUCTION EXISTANTE

3. Retirez les trois vis (3.1) qui retiennent l’ensemble moteur (3.2) du ventilateur en place. Retirez l’ensemble moteur du ventilateur (3.2) du boîtier du ventilateur (A). Débranchez le bloc d’alimentation (3.3) du ventilateur.

4. Retirez le couvercle de la boîte de câblage (4.1) du boîtier du ventilateur (A). Retirez la pastille défonçable (4.2) du couvercle de la boîte de câblage (4.1) à l’aide d’un tournevis à tête plate (non inclus).

3.3

3.2

3.1

5. Passez les ls de la maison à travers le trou du couvercle de la boîte de ls. À l’aide d’un raccord à branchement rapide, xez le câblage de 120 V c.a. de

Repoussez avec précaution les ls raccordés dans la

boîte de câblage. Remettez le couvercle de la boîte de câblage.

4.1

Fils de la maison

4.2

Raccord à

branchement

rapide

Fils

l’article

ATTENTION : Si la couleur des ls électriques diffère

de celle du manuel, vous devez déterminer la nature

de chaque l avant de les raccorder à l’appareil. Pour

le faire en toute sécurité, vous pourriez devoir faire

appel à un électricien qualié

Page 22

INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE CONSTRUCTION EXISTANTE

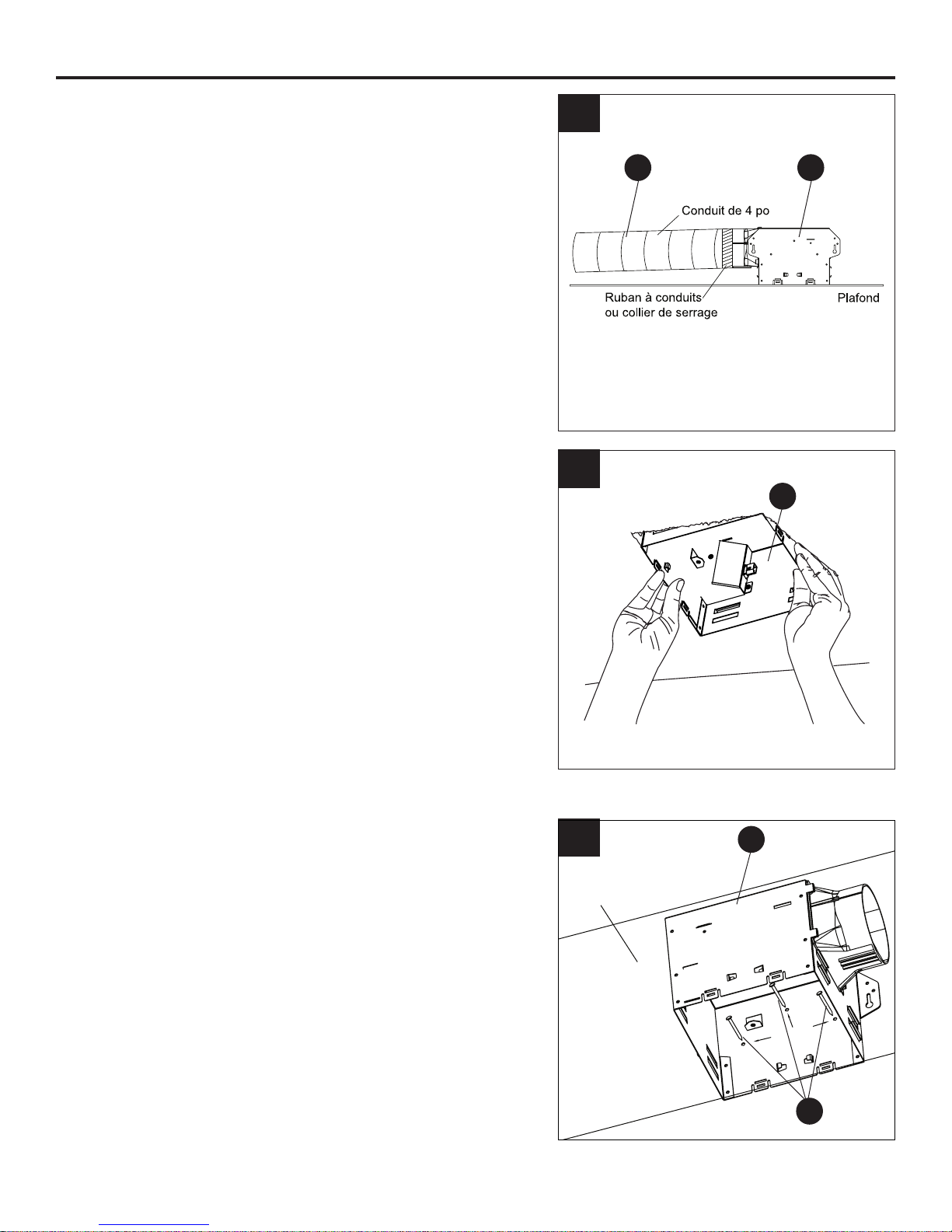

6. Installez un conduit circulaire de 4 po (6.1) (non

inclus) et xez-le à l’aide de ruban à conduits ou d’un

collier de serrage (non inclus).

Terminez les travaux au plafond. Vous devez aligner

le trou du plafond au rebord du boîtier du ventilateur (A).

7. Insérez le boîtier du ventilateur (A) dans le trou qui se trouve déjà au plafond. Le boîtier du ventilateur (A) doit être de niveau et perpendiculaire à la solive ou au montant.

6.1

8. Installez le boîtier de ventilateur (A) à la solive ou au montant à l’aide des vis à bois (8.1) (non incluses)

aux endroits indiqués par des èches à l’intérieur du

boîtier du ventilateur.

Solive ou montant

8.1

Page 23

INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE CONSTRUCTION EXISTANTE

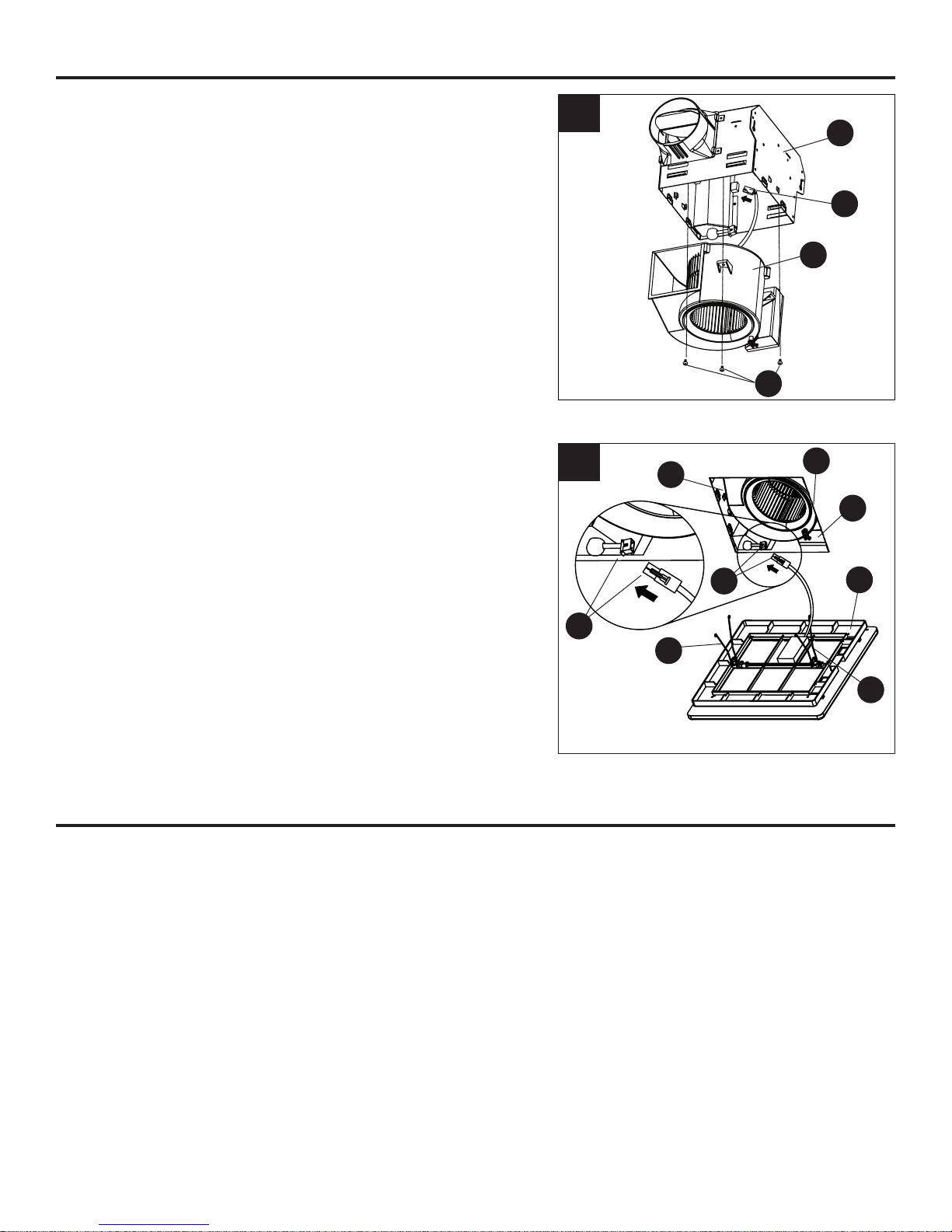

9. Rebranchez l’appareil dans le bloc d’alimentation (9.1). Replacez l’ensemble moteur (9.3) dans le boîtier du ventilateur (A) à l’aide des trois vis (9.2) retirées à l’étape 3.

10. Pour alimenter le luminaire à DEL, branchez le connecteur (10.1) de la grille (B) au boîtier du ventilateur (A) tel qu’il est illustré.

Pincez les ressorts de xation (10.2) sur la grille (B)

et insérez-les dans les étroites fentes rectangulaires à l’intérieur (10.3) du boîtier du ventilateur (A). Poussez la grille (B) vers le haut et vers le plafond.

10.1

10.3

10.2

10.1

9.1

9.2

9.3

10.3

10.2

ENTRETIEN AVERTISSEMENT : Coupez l’alimentation électrique avant d’effectuer l’entretien. Lisez les CONSIGNES

DE SÉCURITÉ avant de commencer. Vous devez procéder à un entretien au moins une fois par année.

• Nettoyez la grille à l’aide de savon doux et d’eau, et essuyez-la avec un linge.

• Enlevez la poussière et la saleté du boîtier du ventilateur à l’aide d’un aspirateur.

• N’utilisez ni solvant, ni diluant, ni produit chimique fort pour nettoyer le ventilateur.

• Ne laissez pas de l’eau s’inltrer dans le moteur.

• N’immergez aucune pièce en résine dans de l’eau dépassant 60 °C.

Page 24

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE

Assurez-vous que le débit en m³/min du

Le ventilateur semble trop bruyant

Le ventilateur n’évacue pas l’humidité

Le débit en m³/min est trop élevé.

Le registre ne fonctionne pas correctement ou est endommagé.

Un des coudes du conduit est situé trop près de la sortie du ventilateur.

La sortie du ventilateur a été réduite en fonction d’un conduit plus petit.

Le boîtier du ventilateur n’est pas xé

solidement.

La circulation d’air est insufsante dans la

pièce.

Le débit en m³/min est insufsant.

ventilateur est approprié pour la taille de la pièce.

Vériez que le registre s’ouvre et se ferme

correctement. Si le registre est endommagé, veuillez communiquer avec notre service à la clientèle.

Assurez-vous qu’aucun coude à angle aigu du conduit ne se trouve à moins de 45,72 cm de la sortie du ventilateur.

Utilisez la taille de conduit recommandée pour réduire le bruit du ventilateur.

Assurez-vous que le ventilateur est xé

solidement aux solives du plafond. Assurez-vous d’entrouvrir ou d’ouvrir com-

plètement une porte ou une fenêtre pour permettre la circulation de l’air. Sans une circulation d’air adéquate, le ventilateur ne peut pas évacuer l’air de la pièce.

Assurez-vous que le débit en m³/min du ventilateur correspond à celui exigé pour la taille de la pièce.

REMARQUE : L’utilisation d’un papiermouchoir ne permet pas de déterminer avec précision si le ventilateur fonctionne correctement. Si le ventilateur évacue la vapeur de la pièce dans les 15 minutes environ suivant la

n d’une douche, c’est qu’il fonctionne

correctement.

GARANTIE LIMITÉE DE 5 ANS

Si le ventilateur présente des défauts de matériaux ou de fabrication à tout moment pendant ses CINQ premières années, le fabricant le remplacera sans frais (port payé selon le cas). Cette garantie ne couvre pas les produits qui ont fait l’objet

d’un usage abusif ou inapproprié, ou qui ont été modiés, endommagés, coupés ou usés. Elle ne couvre pas non plus les produits utilisés à des ns commerciales. Utilisez uniquement des pièces de rechange d’origine provenant du fabricant

pour réparer le ventilateur. L’utilisation de pièces non d’origine annulera la garantie. Le fabricant DÉCLINE toute autre garantie implicite ou expresse, y compris toutes les garanties de qualité marchande ou de conformité à un usage particulier. Certains états ou certaines provinces ne permettent pas l’exclusion ou la limitation d’une garantie implicite, de sorte que les exclusions et les limitations mentionnées ci-dessus peuvent ne pas s’appliquer à vous. Cette garantie vous confère des droits précis. Il est possible que vous disposiez également d’autres droits, qui varient d’un État ou d’une province à l’autre.

La présente garantie se limite exclusivement au remplacement des pièces défectueuses. Les frais de main-d’œuvre, les dommages occasionnés pendant l’installation, les réparations, le remplacement et les dommages accessoires ou consécutifs liés à ce qui précède sont exclus. Tout dommage causé à ce produit en raison d’une négligence, d’un usage inapproprié, d’un accident, d’une installation inadéquate ou de toute autre activité ne correspondant pas à son utilisation prévue INVALIDE LA GARANTIE.

Le client doit s’acquitter des frais d’expédition pour tout retour de produit pour une réclamation en vertu de la garantie. Toute réclamation au titre de la garantie peut être faite en téléphonant au 1 866 994-4148, entre 8 h et 18 h (HNE) du

lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.

Imprimé en Chine

Page 25

ARTÍCULO #0831383

VENTILADOR DE

INSTALACIÓN FÁCIL

CON LUZ LED

MODELO #7115-02

ADJUNTE SU RECIBO AQUÍ

Número de serie _____________ Fecha de compra ____________

¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro

Departamento de Servicio al Cliente al 1-866-994-4148, de lunes a jueves de 8 a.m. a 6 p.m., y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.

LEA Y GUARDE ESTOS INSTRUCCIONES

Page 26

ÍNDICE

Especicaciones del producto .......................................................................................................... 26

Contenido del paquete .....................................................................................................................27

Información de seguridad ................................................................................................................. 28

Preparación.......................................................................................................................................29

Instrucciones de ensamblaje para una construcción nueva ............................................................. 30

Instrucciones de ensamblaje para una construcción existente ........................................................32

Cuidado y mantenimiento ................................................................................................................. 35

Solución de problemas ..................................................................................................................... 35

Garantía............................................................................................................................................36

ESPECIFICACIONES DEL PRODUCTO

ESPECIFICACIONES ESPECIFICACIONES

Flujo de aire: 100 CFM Potencia de sonido: 1.5 Sones 120 VOLTIOS, 60 Hz Consumo de energía: 30 vatios Diámetro del conducto: 10,16 cm Peso: 3,71 kg.

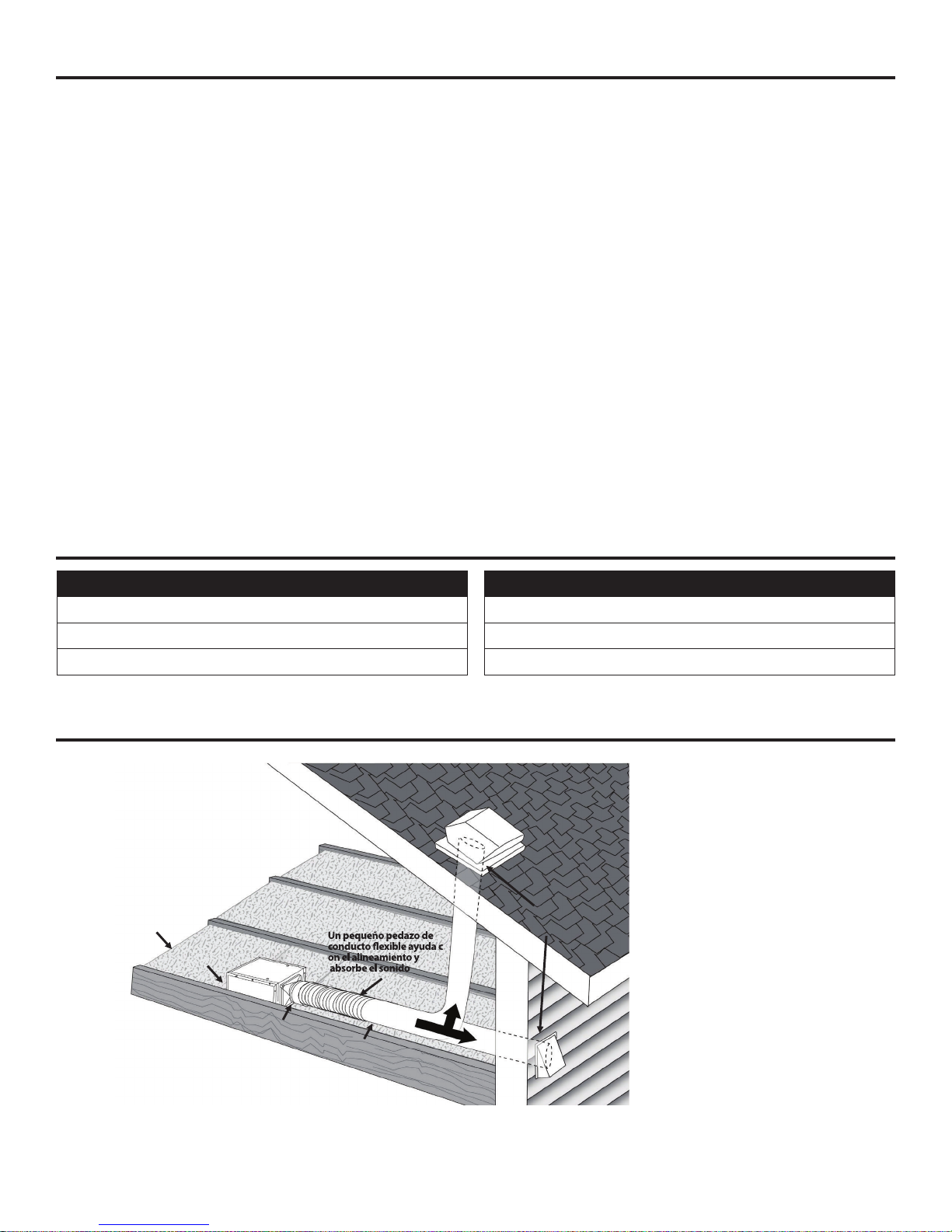

INSTALACIÓN COMÚN

Cubierta de techo (con regulador integrado)

Terminación

masilla de

Aísle adecuadamente alrededor del ventilador para minimizar la érdida y ganancia de calor

Selle todos los espacios alrededor de la carcasa del ventilador

calafateo en el

conducto

Selle todos los espacios alrededor de la carcasa del ventilador

Corrida recta de 60,96 cm a 91,44 cm antes del codo

Cubierta de pared (con regulador integrado)

Page 27

CONTENIDO DEL PAQUETE

PIEZA DESCRIPCIÓN CANTIDAD

A Cuerpo del ventilador 1 B Rejilla 1 C Conector del conducto 1

INFORMACIÓN DE SEGURIDAD

LEA Y GUARDE ESTAS INSTRUCCIONES

Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.

1. Desconecte siempre el suministro de electricidad antes de realizar tareas de mantenimiento en el

ventilador, el motor o la caja de unión.

2. Respete todos los códigos locales eléctricos, de seguridad y de construcción, además del Código

nacional de electricidad (NEC, por sus siglas en inglés) y la Ley de salud y seguridad ocupacional (OSHA, por sus siglas en inglés).

3. El suministro de energía eléctrica debe ser de 120 V 60 Hz.

4. Esta unidad debe tener una conexión a tierra adecuada.

5. No doble ni pliegue los conductores de fuerza.

6. No use este ventilador con dispositivos de control de estado sólido, por ejemplo, un control remoto,

un regulador de intensidad o determinados temporizadores. Los temporizadores mecánicos no son dispositivos de estado sólido.

7. No instale en un techo con aislamiento superior a R40.

8. Los componentes para conductos se deben instalar en línea recta, con el mínimo de dobleces.

9. El tamaño de los componentes para conductos debe representar el mismo tamaño de la descarga

y no se debe reducir. Reducir el tamaño del conducto podría aumentar el ruido del ventilador.

Page 28

INFORMACIÓN DE SEGURIDAD

ADVERTENCIA PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES PERSONALES, SIGA LAS SIGUIENTES INSTRUCCIONES:

1. Use esta unidad solo de la manera prevista por el fabricante. Si tiene preguntas, llame al fabri-

cante (el número del servicio al cliente que aparece en la primera página).

2. Antes de realizar tareas de mantenimiento o limpiar la unidad, corte el suministro de electricidad

en el panel y bloquéelo para evitar que la alimentación se active. Si no puede bloquear el panel, márquelo claramente con una etiqueta de advertencia para evitar que se conecte la alimentación.

3. El trabajo de instalación y el cableado eléctrico deben ser realizados por personas calicadas, de

acuerdo con todos los códigos y normas aplicables, incluida las fabricaciones resistentes al fuego.

4. Se necesita una cantidad de aire suciente para que se produzca una combustión apropiada y la

extracción de gases a través del tiro (chimenea) del equipo de combustión para evitar que haya corrientes de aire inversas. Siga las pautas de seguridad del fabricante del equipo de calefacción, y las normas de seguridad publicadas por la Asociación Nacional de Protección contra Incendios (NFPA, por sus siglas en inglés), la Sociedad Americana de Ingenieros para Calefacción, Refrigeración y Aire Acondicionado (ASHRAE, por sus siglas en inglés) y las autoridades de código local.

5. Cuando corte o taladre una pared o techo, no dañe el cableado eléctrico ni otras instalaciones

ocultas.

6. Los ventiladores con conductos siempre deben contar con una salida al exterior.

7. Si esta unidad se instalará sobre una bañera o ducha, debe estar marcada como apta para la apli-

cación y se debe conectar a un circuito de falla de puesta a tierra (GFCI, por sus siglas en inglés)

PRECAUCIÓN

1. Solamente para usos de ventilación general. No lo use para extraer materiales ni vapores peligrosos o

explosivos.

2. No utilizar en áreas de cocción.

3. Para reducir el riesgo de lesiones a personas, instale el ventilador a por lo menos 2,5 m sobre el

piso.

PREPARACIÓN

Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas.

Tiempo estimado de ensamblaje: 60 minutos

Herramientas necesarias para el ensamblaje (no se incluyen): Martillo, destornillador de cabeza plana, empalmes plásticos, clavos, cinta aislante, destornillador Phillips, cuchillo para uso general

Herramientas útiles (no se incluyen): Taladro eléctrico, brocas para taladro

ADVERTENCIA: Desconecte la electricidad en la caja del interruptor de circuito antes de comenzar la instalación.

Retire con cuidado la unidad de la caja. Revise el área situada sobre la ubicación de la instalación para asegurarse de que el cableado se

extienda hasta la ubicación planicada, que los componentes para conductos se puedan instalar y

que el área sea apropiada para lograr la ventilación adecuada. Revise los componentes para conductos y el cableado antes de continuar con la instalación.

Page 29

PREPARACIÓN

Antes de instalar, asegúrese de dejar un acceso para revisiones y tareas de mantenimiento futuras en

un lugar que no interera con el trabajo de instalación.

Es posible que necesite la ayuda de otra persona para instalar este ventilador: Una persona del lado del ático y la otra del lado de la habitación.

Nota: Las instalaciones pueden variar según la forma en que se instaló el ventilador para baño anterior. Los suministros necesarios para la instalación del ventilador para baño no se incluyen en su totalidad; no obstante, la mayoría están disponibles en su tienda minorista o ferretería local.

DIMENSIÓN REQUISITOS

Abertura del

techo (largo)

Apertura de

techo (ancho)

19 cm 18,4 cm 14,6 cm

DIAGRAMA DEL CABLEADO

Caja de unión

Negro

Blanco

Azul

Blanco

Verde

Caja del interruptor

Apagado

Interruptor ventilador

Apagado

Interruptor de luz

Apertura de

techo (alto)

INTERRUPTOR DE ENCENDIDO/APAGADO se vende por separado)

Interruptor

e luz

de alimentación

Azul

Puesta a tierra (desnudo)

Caja del

interruptor

Empalme plástico

Entrada de línea

de 120 V CA

(no se incluye)

Negro Blanco

Placa de

cableado

Conector rápido

(se incluye)

INSTRUCCIONES PARA EL CONECTOR DE CONEXIÓN RÁPIDA

Se debe vender únicamente con las instrucciones de instalación. ADVERTENCIA: El cableado debe cumplir con todos los códigos eléctricos aplicables. Apague el suministro eléctrico antes de instalar o retirar los conectores. ADVERTENCIA: SOLO DE COBRE A COBRE. No usar conductores de aluminio. PRECAUCIÓN: La pieza accesoria (conector de conexión rápida) debe cumplir con las instrucciones de instalación a continuación. NOTA: El conector se puede volver a usar en conductores sólidos del mismo calibre o menor. No use el conector en conductores trenzados

• Pele los cables 0,95 cm a 1,27 cm

• Sujete el conductor rmemente y pase el extremo pelado del conductor por

el puerto abierto del conector. Use solo un conductor por puerto.

• Verique que el extremo pelado del conductor esté insertado completamente al fondo del conector.

Conector de conexión

Conductores de la casa

NOTA: Información importante sobre el conductor. La clasicación

de temperatura máxima es 105 ºC (221 ºF) 600 voltios como

máximo para conductores para edicios y 1000 voltios como máximo para conductores para edicios y 1000 voltios como

máximo en lámparas y letreros. El rango de conductor aceptable incluye: Sólido: AWG de 12 a 18.

rápida

Conductores del producto

Page 30

INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN NUEVA

ANTES DE LA INSTALACIÓN – Apague la fuente de alimentación eléctrica. Revise todas las precauciones de seguridad.

1. Adjunte el conector de conducto (C) a la carcasa del ventilador (A).

2. Retire la cubierta de la caja del cableado (2.1) de la

carcasa del ventilador (A). Retire el oricio ciego del

cableado (2.2) de la cubierta de la caja del cableado con un destornillador de cabeza plana (no incluido).

3. Coloque la carcasa del ventilador (A) junto a una vigueta de techo o un montante de pared. La carcasa del ventilador debe estar al nivel de y quedar perpendicular a la vigueta o el montante de pared.

2.1

7.12.2

Vigueta o techo pared

Page 31

INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN NUEVA

4. Monte la carcasa del ventilador (A) en la vigueta o el montante con tornillos para madera (4.1) (no se incluyen) donde están las marcas.

5. Pase los conductores de la casa a través del oricio

de la cubierta de la caja del cable. Con un conector rápido, asegure el cableado de la casa de 120 VCA desde el interruptor de la pared al ventilador como se muestra en el diagrama de cableado de la página 29. El conductor de 14 AWG es el más pequeño que se debe usar para el cableado del circuito de derivación.

4.1

Conductores del producto

Vigueta o

techo pared

Conector de conexión

rápida

Conductore de la casa

4.1

Con cuidado, introduzca los conductores conectados

de vuelta en la carcasa de la caja del cableado. Vuel-

va a jar la cubierta de la caja del cableado.

PRECAUCIÓN: Si los conductores eléctricos no com-

binan con los colores enumerados, debe determinar qué representa cada conductor de la casa antes de la conexión. Es posible que necesite consultar a un electricista para tomar una decisión que no implique peligros.

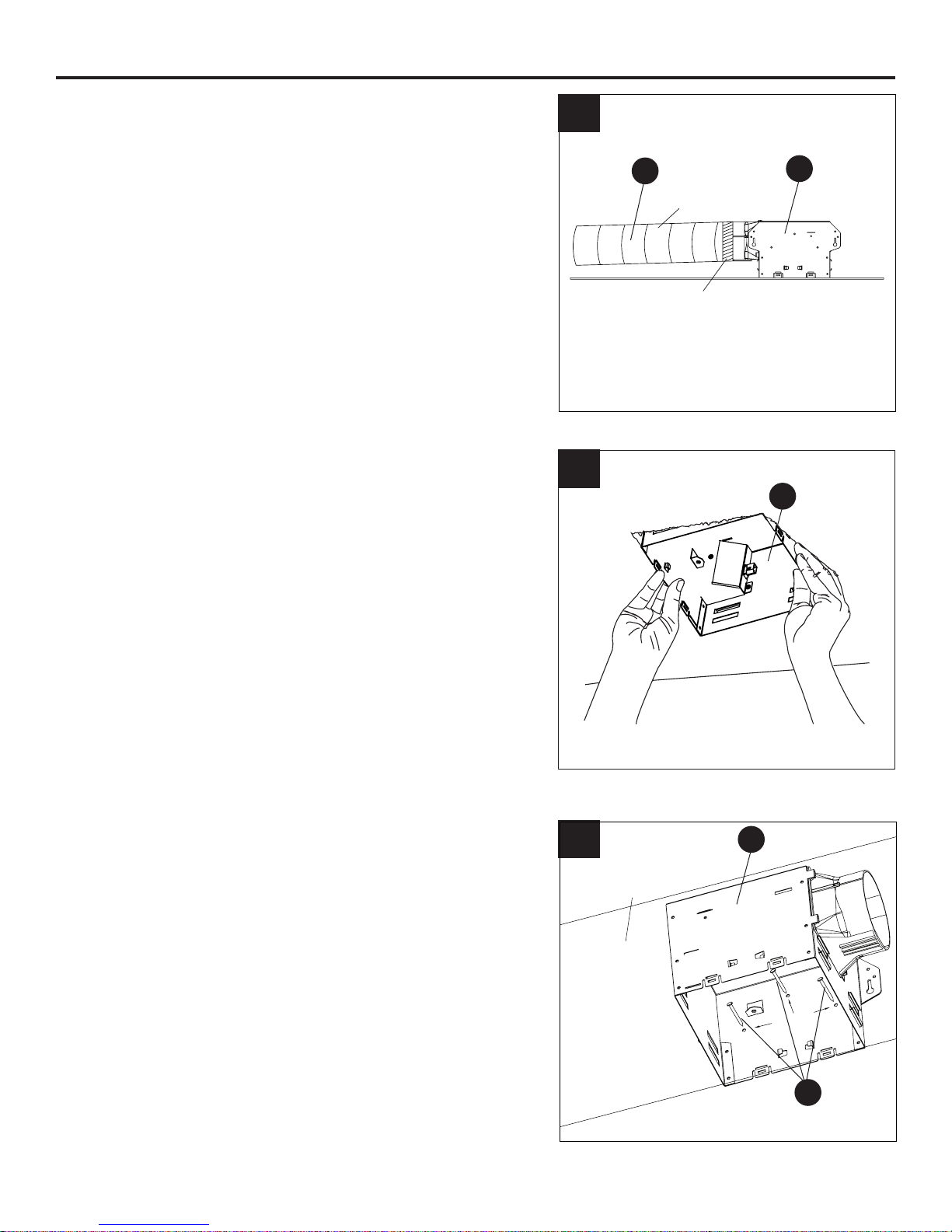

6. Instale un conducto circular de 10,16 cm (6.1) (no incluido) y fíjelo con cinta aislante o abrazaderas (tampoco incluidas).

Finalice el trabajo en el techo. El oricio en el techo

debe estar alineado con el borde de la carcasa del ventilador (A).

6.1

7,62 cm conducto

Cinta adhesiva o abrazadera

Techo

Page 32

INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN NUEVA

7. Para la conexión de la luz LED, enchufe el conector

(7.1) de la rejilla (B) a la carcasa del ventilador (A),

7.3

como se muestra.

Apriete los resortes de montaje (7.2) de la rejilla (B) e

insértelos en las ranuras rectangulares estrechas (7.3) dentro de la carcasa del ventilador (A). Presione la rejilla (B) hacia el techo.

7.1

7.2

7.1

INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN EXISTENTE

ANTES DE LA INSTALACIÓN: Apague la fuente de alimentación eléctrica. Revise todas las precauciones de

seguridad. Retire el ventilador existente.

1. Mida la abertura para asegurarse de que es lo sucientemente grande como para acomodar la nueva carcasa del ventilador (18,4 cm x 19 cm).

7.3

7.2

1 1

0 1

Si el ventilador no reemplazará un ventilador antiguo,

asegúrese de cortar una abertura de 18,4 cm x 19 cm para la carcasa del ventilador.

ASEGÚRESE DE QUE EL BORDE DE 18,41 CM DE

LA ABERTURA ESTÉ AL RAS DE LA VIGUETA PARA LA INSTALACIÓN DESDE ABAJO.

2. Adjunte el conector de conducto (C) a la carcasa del ventilador (A).

19 cm

18,4 cm

Page 33

INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN EXISTENTE

3. Retire los tres tornillos (3.1) que sostienen el ensamble del motor (3.2) en su lugar. Retire el ensamble del motor del ventilador (3.2) de la carcasa del ventilador (A). Desenchufe la unidad de tomacorriente del ventilador (3.3).

4. Retire la cubierta de la caja del cableado (2.1) de la

carcasa del ventilador (A). Retire el oricio ciego del

cableado (2.2) de la cubierta de la caja del cableado con un destornillador de cabeza plana (no incluido).

3.3

3.2

3.1

5. Pase los conductores de la casa a través del oricio de la cubierta de la caja del cable. Con un conector rápido, asegure el cableado de la casa de 120 VCA desde el interruptor de la pared al ventilador como se muestra en el diagrama de cableado de la página 29. El conductor de 14 AWG es el más pequeño que se debe usar para el cableado del circuito de derivación.

Con cuidado, introduzca los conductores conectados

de vuelta en la carcasa de la caja del cableado. Vuelva

a jar la cubierta de la caja del cableado.

PRECAUCIÓN: Si los conductores eléctricos no com-

4.1

Conductores del producto

4.2

Conector de conexión

rápida

Conductore de la casa

Page 34

INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN EXISTENTE

6. Instale un conducto circular de 10,16 cm (6.1) (no incluido) y fíjelo con cinta aislante o abrazaderas (tampoco incluidas).

Finalice el trabajo en el techo. El oricio en el techo

debe estar alineado con el borde de la carcasa del ventilador (A).

7. Inserte la carcasa del ventilador (A) a través del

oricio existente en el techo. La carcasa del ventilador

(A) debe estar al nivel de la vigueta o del montante y ser perpendicular a estos.

6.1

7,62 cm conducto

Cinta adhesiva o abrazadera

Techo

8. Monte la carcasa del ventilador (A) en la vigueta o el montante con tornillos para madera (4.1) (no se incluyen) donde están las marcas.

techo pared

Vigueta o

8.1

Page 35

INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN EXISTENTE

9. Enchufe nuevamente en la unidad de tomacorriente (8.1). Vuelva a colocar el ensamble del motor (8.2) utilizando los tres tornillos (8.3) retirados en el paso 3.

10. Para la conexión de la luz LED, enchufe el conector (10.1) de la rejilla (B) a la carcasa del ventilador (A), como se muestra.

Apriete los resortes de montaje (10.2) de la rejilla (B)

e insértelos en las ranuras rectangulares estrechas (10.3) dentro de la carcasa del ventilador (A). Presione la rejilla (B) hacia el techo.

10.3

10.1

9.1

9.2

9.3

10.3

10.1

10.2

CUIDADO Y MANTENIMIENTO ADVERTENCIA: Desconecte el suministro de electricidad antes de realizar tareas de mantenimiento.

Vea la INFORMACIÓN DE SEGURIDAD antes de proceder. Se debe realizar mantenimiento de rutina al menos una vez al año.

• Lave la rejilla con agua y jabón suave, y seque con un paño.

• Retire el exceso de polvo y suciedad de la carcasa del ventilador con una aspiradora.

• No use solventes, disolventes ni químicos agresivos para limpiar el ventilador.

• No permita que entre agua en el motor.

• No sumerja las piezas de resina en agua con una temperatura superior a 60° C.

Page 36

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA

1. Los m3/min. son demasiados 1. Asegúrese de que la clasicación de m3/min. en el ventilador coincida con el tamaño de su habitación.

El ventilador hace más ruido de lo que debería

2. El regulador de tiro no funciona de

manera adecuada o está dañado

3. El doblez del conducto está demasia-

do cerca de la descarga del ventilador

4. La descarga del ventilador se ha

reducido para adaptarse a un conducto de menor tamaño

5. El cuerpo del ventilador no está bien

jado

2. Revise el regulador de tiro para asegurarse de que abre y cierra correctamente. Si el regulador de tiro se ha dañado, llame al Servicio al Cliente.

3. Asegúrese de que no haya bordes

losos en el conducto a menos de

45,72 cm de la descarga del ventilador.

4. Utilice los conductos del tamaño recomendado para reducir el sonido del ventilador.

5. Asegúrese de que el ventilador esté bien

jado a las viguetas del techo.

1. El ventilador no ventila la habitación

1. Asegúrese de que una puerta o ventana quede levemente entreabierta o abierta para permitir el ujo de aire. El ventilador no puede expulsar el aire de la

habitación sin un ujo de aire adecuado.

El ventilador no ventila la habitación

2. El nivel de m3/min. es insuciente 2. Asegúrese de que la clasicación de m3/ min. del ventilador coincida con los requisitos del tamaño de su habitación.

NOTA: Utilizar un pañuelo de papel no es un método preciso para determinar si el ventilador funciona correctamente. Si el ventilador elimina el vapor de la habitación en aproximadamente 15 minutos después

de haber nalizado su ducha, entonces el

ventilador funciona correctamente.

GARANTÍA LIMITADA DE 5 AÑOS

Si el ventilador falla debido a un defecto en los materiales o la mano de obra en cualquier momento durante los primeros CINCO años de poseerlo, el fabricante lo reemplazará, sin cargos y con el franqueo pagado,

según su criterio. Esta garantía no cubre productos que hayan sufrido abusos, modicaciones, daños, uso indebido, cortes o desgaste. Esta garantía no cubre el uso con nes comerciales. Use solo piezas de repuesto

con garantía genuinas suministradas por el fabricante para reparar el ventilador. El uso de piezas de repuesto no genuinas anulará la garantía. El fabricante RECHAZA todas las demás garantías expresas o implícitas, incluyendo todas las garantías de comerciabilidad y/o idoneidad para un n en particular. Debido a que algunos estados no permiten exclusiones o limitaciones en una garantía implícita, las exclusiones y limitaciones anteriores pueden no aplicarse en su caso. Esta garantía le otorga derechos legales

especícos, pero podría tener también otros derechos que varían según el estado.

Esta garantía se limita solo al reemplazo de piezas defectuosas. Quedan excluidos los cargos y/o daños por mano de obra incurridos durante la instalación, reparación o reemplazo, además de los daños incidentales o resultantes relacionados con estos. Cualquier daño a este producto como resultado de negligencia, uso indebido, accidente, instalación inadecuada o cualquier otro uso distinto al descrito en el presente ANULARÁ ESTA GARANTÍA.

Los costos de envío por cualquier devolución del producto como parte de una reclamación de garantía estarán a cargo del cliente.

Las preguntas relacionadas con reclamaciones de garantía pueden realizarse al 1-866-994-4148, de lunes a jueves de 8 a.m. a 6 p.m., y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.

Impreso en China
