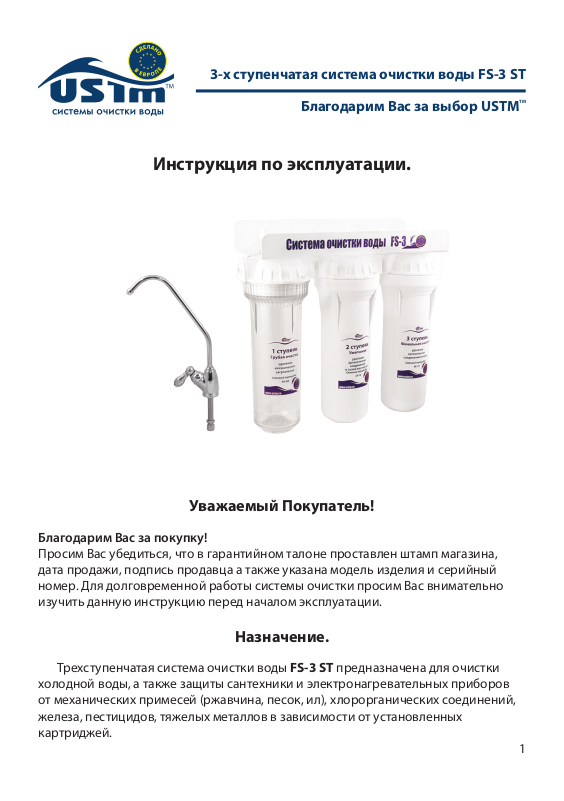

3-х ступенчатая система очистки воды FS-3 ST
Благодарим Вас за выбор USTM
.
ТМ
!
Благодарим Вас за покупку!
Просим Вас убедиться, что в гарантийном талоне проставлен штамп магазина,
дата продажи, подпись продавца а также указана модель изделия и серийный
номер. Для долговременной работы системы очистки просим Вас внимательно
изучить данную инструкцию перед началом эксплуатации.
.
Трехступенчатая система очистки воды FS-3 ST предназначена для очистки
холодной воды, а также защиты сантехники и электронагревательных приборов
от механических примесей (ржавчина, песок, ил), хлорорганических соединений,
железа, пестицидов, тяжелых металлов в зависимости от установленных
картриджей.
1
Page 2
3-х ступенчатая система очистки воды FS-3 ST
Благодарим Вас за выбор USTM
:
FS-3 ST
Тип корпуса Slim Line
Количество ступеней очистки 3
Размер картриджа (высота) 10 дюймов
Максимальное давление до 12 атм.
Номинальное рабочее давление от 2 до 8 атм.
Производительность до 25 л./мин.
Рабочая температура +2
о
+35о С
Диаметр подключения 1/2 дюйма
Срок службы 5 лет
!
● Система очистки должна устанавливаться специалистом имеющим
соответствующую квалификацию. Не правильная установка может привести к
аварии и материальному ущербу.
● Система очистки должна быть установлена вне досягаемости детей и
домашних животных.
● После установки системы очистки или замены картриджей, убедитесь что
отсутствуют утечки воды. И в течении 3-х часов периодически, визуально
проверяйте на наличие утечек.
● При длительном перерыве в использовании, рекомендуем отключить подачу
воды к системе очистки.
● Не использовать систему очистки для очистки микробиологически опасной
воды без предварительной обработки.
● Не используйте систему очистки для горячего водоснабжения с температурой воды
более +35
● Температура воздуха в помещении где установлена система очистки НЕ должна
опускаться до 0о С или ниже.
о
С.
ТМ
2
Page 3
3-х ступенчатая система очистки воды FS-3 ST
Благодарим Вас за выбор USTM
ТМ
.
1.
2.
5.
6.
10.
3.
4.
1. Кронштейн
7.
2. Входное отверстие
3. Выходное отверстие
4. Колба фильтра
5. Картридж механической очистки
6. Картридж умягчения воды
7. Картридж с активированным углем
8. Кран шаровый
9. Подключение к крану шаровому
8.
10. Кран с керамическим вентилем
11. Трубка для подключения к системе
12. Уголок для подключения (2 шт.)
13. Ключ для откручивания колб
9.
14. Инструкция по эксплуатации
11.
12.
13.
3
Page 4
3-х ступенчатая система очистки воды FS-3 ST
FS-3
Комплект для очистки и умягчения воды:
1-я ступень
PS-5 M
Картридж из полипропилена для
механической очистки воды
Комплект для очистки и обезжелезивания воды:
1-я ступень
PS-5 M
Картридж из полипропилена для
механической очистки воды
Благодарим Вас за выбор USTM
2-я ступень
ST-10
Картридж с ионообменной
смолой для умягчения воды
2-я ступень
IR-10
Картридж с материалом BIRM для
обезжелезивания воды
ТМ
3-я ступень
BL-10
Картридж с активированным
углем для конечной очистки воды
3-я ступень
BL-10
Картридж с активированным
углем для конечной очистки воды
Комплект для очистки и обеззараживания воды:
1-я ступень
PS-5 M
Картридж из полипропилена для
механической очистки воды
4
2-я ступень
GAC-KDF
Картридж с материалом KDF для
обеззараживания воды
3-я ступень
BL-10
Картридж с активированным
углем для конечной очистки воды
Page 5
3-х ступенчатая система очистки воды FS-3 ST
Благодарим Вас за выбор USTM
.

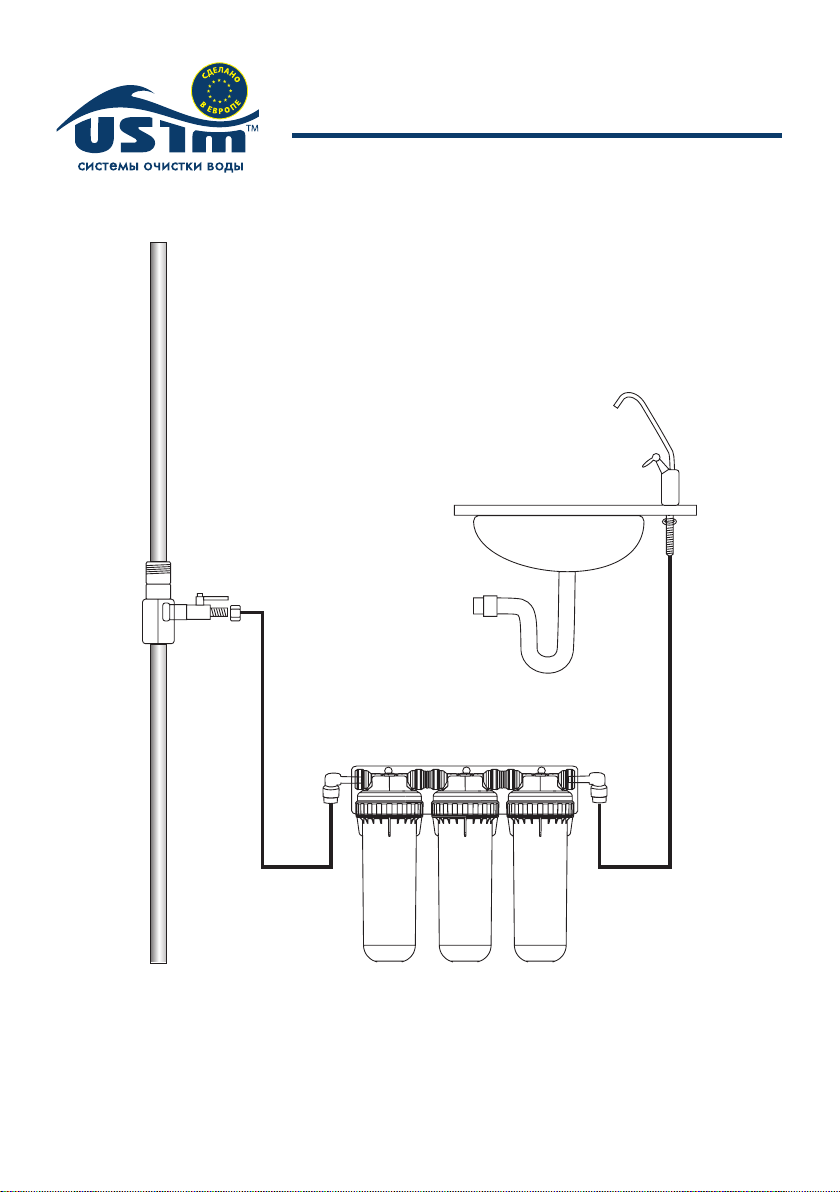

Система очистки FS-3 ST устанавливается в водопроводную магистраль
«холодной» воды.
1. Снимите упаковку с картриджей и установите их в колбы, в соответствии с
надписями на колбах.
2. Вставьте пластиковые уголки (12) для подключения, во входное (2) и выходное
(3) отверстия соответственно.
3. Перекройте подачу «холодной» воды в квартире или доме.
4. Откройте кран водоразбора в ванной комнате или на кухне для сброса
давления и слива воды из магистрали.
5. Вкрутите шаровый кран (8) в подключение (9) и установите в магистраль
«холодной» воды.
6. Сделайте отверстие в мойке и установите в него кран с керамическим
вентилем (10), после чего затяните гайку крепления.
7. Отрежьте необходимую длину пластиковой трубки (11) и подсоедините один
конец к крану с керамическим вентилем (10) а второй конец к уголку на
выходном отверстии (3).
8. Снова отрежьте необходимую длину пластиковой трубки (11) и подсоедините
один конец к шаровому крану (8) а второй конец к уголку на входном
отверстии (2).
9. Прикрепите кронштейн (1) к стене в удобном для вас месте.
10. Откройте подачу «холодной» воды в квартире или доме.
11. Откройте шаровый кран (8) и убедитесь в отсутствии протечек в местах
соединений.
12. Втечении 3-х часов после установки, периодически проверяйте систему
очистки на наличие протечек в местах соединений.
ТМ
5
Page 6
3-х ступенчатая система очистки воды FS-3 ST
Благодарим Вас за выбор USTM
.
Картриджи установленные в колбы со временем теряют очищающие
свойства и приходят в негодность. В процессе очистки, картриджи постепенно
загрязняются, что приводит к заметному снижению напора очищенной воды.
Для того чтобы качество очищенной воды оставлось на высоком уровне,
необходимо своевременно заменять фильтрующие картриджи на новые. Срок
замены картриджа зависит от исходного состояния воды и режима использования
фильтра.
Максимальный срок использования картриджа не должен превышать 6 месяцев.
Это обусловлено опасностью массового роста бактерий на внутренней поверхности
картриджа и фильтрующего материала.
:
● Перекройте подачу воды в систему очистки шаровым краном (8) и откройте
кран с керамическим вентилем (10) установленный на мойке, для сброса
давления и слива воды из магистрали.
● С помощью специального ключа (13), открутите колбу (4) от крышки.
● Извлеките использованный картридж, промойте теплой водой колбу (4) и
установите в нее новый картридж
● Уплотнительное кольцо (прокладку) смажьте силиконовой смазкой и
поместите в паз колбы.
● Накрутите колбу на крышку и затяните ключом (13) не прилагая чрезмерных
усилий.
● Откройте шаровый кран (8) перед системой очистки и убедитесь в отсутствии
протечек в местах соединений.
● В течении 3-х часов, после установки новых картриджей, периодически
проверяйте систему очистки на наличие протечек в местах соединений.
ТМ
6
Page 7
3-х ступенчатая система очистки воды FS-3 ST
Благодарим Вас за выбор USTM
.
ТМ
7
Page 8
3-х ступенчатая система очистки воды FS-3 ST
Благодарим Вас за выбор USTM
● Гарантия предоставляется на срок 12 (двенадцать) месяцев со дня продажи
системы фильтрации, при наличии правильно заполненного гарантийного
талона и чека на покупку и распространяется на дефекты, произошедшие по
вине Производителя при соблюдении правил эксплуатации.
● Удовлетворение претензий потребителя с недостатками по вине изготовителя
производится в соответствии с законом РФ “О защите прав потребителей”
● При гарантийном ремонте гарантия продлевается на срок ремонта.
● Производитель не несет материальной ответственности перед третьими
лицами в случае причинения ущерба в результате производственного брака.
При наступлении гарантийного случая возмещается только стоимость
бракованных частей и компонентов системы очистки, их ремонта и установки.
:
● На неисправности системы очистки, возникшие в результате несоблюдения
пользователем предписаний данной инструкции по эксплуатации.
● На механические повреждения, вызванные внешним ударным или иным
другим воздействием а так же воздействием агрессивных сред.
● На неисправности произошедшие вследствии неправильного
гидравлического или механического подключения и использования.
● На неисправности произошедшие вследствии использования изделия не по
назначению или не в соответствии с руководством по эксплуатации.
● На неисправности произошедшие вследствии использования системы
очистки, в условиях несоответствующих допустимым.
● На системы очистки, подвергшиеся вскрытию, ремонту или модификации, не
уполномоченным лицом или сервисной организацией.
● На естественный износ корпуса, сильное внутреннее или внешнее
загрязнение.
ТМ
8
Page 9
3-х ступенчатая система очистки воды FS-3 ST
Благодарим Вас за выбор USTM
.
Неисправность Возможная причина Способ устранения
Протечки в местах
резьбовых соединений
Протечка в месте
соединения колбы и
крышки
Недостаточно затянуто
резьбовое соединение
Недостаточное
количество льна или
полимерной ленты в
резьбовом соединении
Уплотнительное кольцо
(прокладка) пришло в
негодность
Уплотнительное кольцо
(прокладка) не ровно
установлено в паз колбы
Затяните резьбовое
соединение
Нанесите на резьбу
чуть больше льна или
полимерной ленты в
резьбовом соединении
Замените уплотнительное
кольцо (прокладку)
Смажьте уплотнительное
кольцо (прокладку)
силиконовой смазкой и
установите ровно в паз
колбы
ТМ
Вода выходящая из
системы совсем не
очищается
Давление на выходе из
системы слишком низкое
При закручивании колбы
к крышке, произошел
перекос картриджа
Установленный картридж
забился грязью
Открутите колбу от
крышки, установите
картридж ровно и снова
прикрутите колбу к
крышке
Замените картридж
на новый
9
Page 10
ГАРАНТИЙНЫЙ ТАЛОН
ПОКУПАТЕЛЯ
ГАРАНТИЙНЫЙ ТАЛОН
ПРОДАВЦА
Гарантийный талон № _____________________
Изделие: Система очистки воды
Модель: _________________________________
Серийный номер: _________________________
Срок гарантии: 12 месяцев
Дата продажи: ____________________________
Продавец: _______________________________
________________________________________
Адрес продавца: __________________________
________________________________________
Тел. продавца:____________________________
М.П.
Подпись продавца: ________________________
С Инструкцией по эксплуатации,
правилами установки и эксплуатации
ознакомлен.
Проверка работоспособности проведена.
К внешнему виду, комплектации
претензий не имею.
Подтверждаю условия гарантийных
условий, описанных в данной инструкции.
Гарантийный талон № _____________________
Изделие: Система очистки воды
Модель: _________________________________
Серийный номер: _________________________
Срок гарантии: 12 месяцев
Дата продажи: ____________________________
Продавец: _______________________________
_________________________________________
Адрес продавца: __________________________
_________________________________________
Тел. продавца:_____________________________
М.П.
Подпись продавца: ________________________
С Инструкцией по эксплуатации,
правилами установки и эксплуатации
ознакомлен.
Проверка работоспособности проведена.
К внешнему виду, комплектации
претензий не имею.
Подтверждаю условия гарантийных
условий, описанных в данной инструкции.
Фамилия покупателя
________________________________________
Подпись покупателя
________________________________________
Фамилия покупателя
_________________________________________
Подпись покупателя
_________________________________________
линия отреза
11
