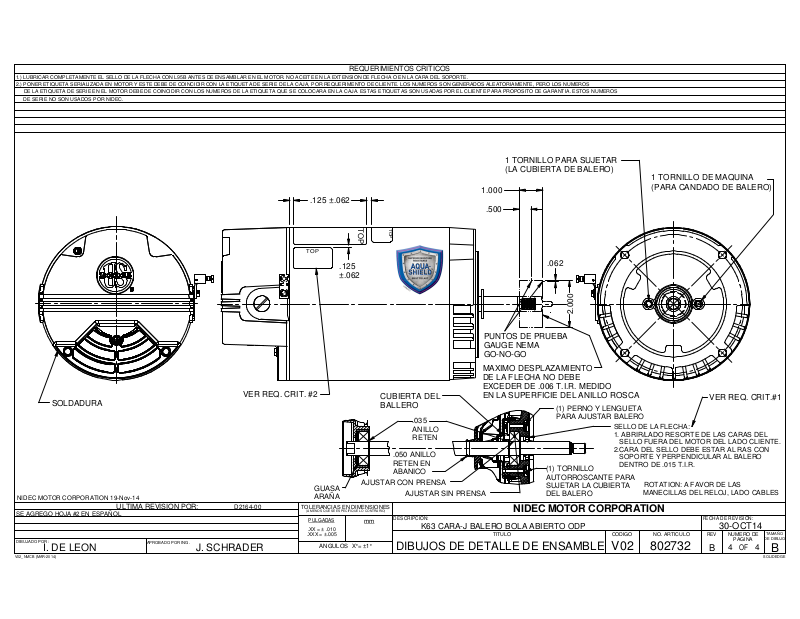

US Motors EB126 Dimensional Sheet

B OF mm

1.) LUBRICAR COMPLETAMENTE EL SELLO DE LA FLECHA CON L95B ANTES DE ENSAMBLAR EN EL MOTOR. NO ACEITE EN LA EXTENSION DE FLECHA O EN LA CARA DEL SOPORTE.

2.) PONER ETIQUETA SERIALIZADA EN MOTOR Y ESTE DEBE DE COINCIDIR CON LA ETIQUETA DE SERIE DE LA CAJA, POR REQUERIMENTO DE CLIENTE. LOS NUMEROS SON GENERADOS ALEATORIAMENTE, PERO LOS NUMEROS DE LA ETIQUETA DE SERIE EN EL MOTOR DEBE DE COINCIDIR CON LOS NUMEROS DE LA ETIQUETA QUE SE COLOCARA EN LA CAJA. ESTAS ETIQUETAS SON USADAS POR EL CLIENTE PARA PROPOSITO DE GARANTIA. ESTOS NUMEROS DE SERIE NO SON USADOS POR NIDEC.

REQUERIMIENTOS CRITICOS

1 TORNILLO PARA SUJETAR (LA CUBIERTA DE BALERO)

1.000

.125 ±.062

.500

TOP

.125

.062

±.062

2.000

PUNTOS DE PRUEBA GAUGE NEMA GO-NO-GO

MAXIMO DESPLAZAMIENTO DE LA FLECHA NO DEBE EXCEDER DE .006 T.I.R. MEDIDO

SOLDADURA

NIDEC MOTOR CORPORATION 19-Nov-14

SE AGREGO HOJA #2 EN ESPAÑOL

DIBUJADO POR :

ULTIMA REVISION POR:

I. DE LEON

APROBADO POR ING.

VER REQ. CRIT. #2

D2164-00

J. SCHRADER

CUBIERTA DEL BALLERO

GUASA ARAÑA

TOLERANCIAS EN DIMENSIONES

(A MENOS QUE SE ESPECIFIQUE LO CONTRARIO)

PULGADAS

.XX = ± .010

.XXX = ±.005

ANGULOS X°= ±1°

AJUSTAR CON PRENSA

.035 ANILLO RETEN

.050 ANILLO RETEN EN ABANICO

AJUSTAR SIN PRENSA

DESCRIPCION:

K63 CARA-J BALERO BOLA ABIERTO ODP

DIBUJOS DE DETALLE DE ENSAMBLE

EN LA SUPERFICIE DEL ANILLO ROSCA

(1) PERNO Y LENGUETA PARA AJUSTAR BALERO

(1) TORNILLO AUTORROSCANTE PARA SUJETAR LA CUBIERTA DEL BALERO

NIDEC MOTOR CORPORATION

TITULO

1 TORNILLO DE MAQUINA (PARA CANDADO DE BALERO)

VER REQ. CRIT.#1

SELLO DE LA FLECHA:

1. ABRIR/LADO RESORTE DE LAS CARAS DEL SELLO FUERA DEL MOTOR DEL LADO CLIENTE.

2.CARA DEL SELLO DEBE ESTAR AL RAS CON SOPORTE Y PERPENDICULAR AL BALERO DENTRO DE .015 T.I.R.

ROTATION: A FAVOR DE LAS

MANECILLAS DEL RELOJ, LADO CABLES

FECHA DE REV ISION:

CODIGO NO. ARTICULO

V02

802732

30-OCT14

REV

NUMERO DE

4 4

PAGINA

TAMAÑO

DE DIBUJO

SOLIDEDGEV02_NMCB (MAR- 2014)
