BROWN
# 8-32 STUD, TYP (4)
ROTATION
LOCK WASHER 4 PLACES
L61140755-015
6.731 ±.05
72.14
O
416 STAINLESS STEEL
82.55
69.85 ±.20
4 MFD/370V -40º C +70º C
+.000
-.004
7.937
O
NAMEPLATE
WARNING LABEL
96.00 ±.50
AUTOMATIC THERMAL
PROTECTOR
86.2
O
13.2
#8-32 STUD,
TYP (4)
YEL. AND ORG.
REV.
C
LYALL PLUGS FOR
REVERSING
YEL.AND ORG.
5 LEADS WHT, RED,
BLU, BLK AND PUR.
#10 TERM.
305±10
GRN/YEL
WARNING
READ ALL INSTRUCTIONS
Improper installation of motor may result
in fire, explosion, electric short or injury.
Only trained and qualified professionals
familiar with this motor type should install
and connect the motor.
To prevent injury: ground motor in
38.1
accordance with applicable electric codes,
disconnect power before servicing, insulate
unused lead wires indivudually.
Do not place fingers or objects in motor
openings or any part of the driven load while
motor is connected to the power source.
This motor is to be used only in
direct drive air over applications.
Une mauvaise installation du moteur peut provoquer un incendie,
une explosion, un court-circuit électrique ou des blessures.
L’installation et la connexion du moteur et de sa commande
devraient être effectuées uniquement par des techniciens formés
et qualifiés qui connaissent bien ce type de moteur.
Pour éviter les blessures : mettre le moteur à la terre
conformément aux codes électriques applicables, débrancher
le câble d’alimentation avant l’entretien, isoler individuellement
les câbles non utilisés.
Ne pas introduire de doigts ou d’objets dans les ouvertures du
moteur ou dans toute partie de la charge entraînée pendant que
le moteur est connecté à la source d’alimentation.
Ce moteur doit être utilisé uniquement dans des applications
à entraînement direct à commande pneumatique.
AVERTISSEMENT
LIRE TOUTES LES INSTRUCTIONS
88.9
FOR WARNING LABEL SPECIFICATION REFER TO
NIDEC DRAWING "L20816238".
NIDEC MOTOR CORPORATION 11-Jun-19
NIDEC MOTOR CORPORATION 11-Jun-19
1. CHANGED POWER LEADS YEL&ORG TO RED&BLUE;
ISSUED BY :
ISSUED BY :
M. ZHANG
REVISION RECORD FOR:
REVISION RECORD FOR:
ENGINEER APPROVED :
ENGINEER APPROVED :
REV.
C
ECO E34640
R. LI
CAT NO. 9721
MODEL K33NVDHN-1450
115/208-230
1550 & 1350
R.P.M.
INS CL B 50º C AMB
AIR OVER CONT
CAP RATING 4MFD/370VAC
DHN-1450
HZVOLT
60 & 50
THERMALLY PROTECTED
MFG. NO.
NIDEC MOTOR CORPORATION www.usmotors.com
TOLERANCES ON DIMENSIONS
(UNLESS OTHERWISE SPECIFIED)
INCHES
ANGLES X°= ±2°
mm
±0.02
HP 1/12-1/20
AMP
1.1/0.57 & 1.2/0.62
(XXX )KM
1
PH
R
C
US
Made in China
INFORMATION DISCLOSED ON THIS DOCUMENT IS CONSIDERED PROPRIETARY AND SHALL NOT BE
REPRODUCED OR DISCLOSEDWITHOUT WRITTEN CONSENT OF NIDEC MOTOR CORPORATION

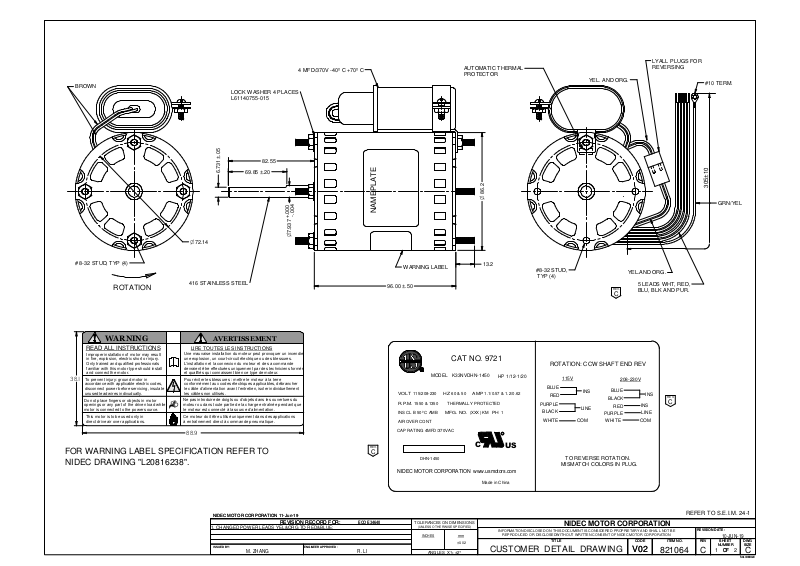

CUSTOMER DETAIL DRAWING
ROTATION: CCW SHAFT END REV
115V
BLUE
RED
PURPLE
BLACK
WHITE
LINE
COM
TO REVERSE ROTATION.
MISMATCH COLORS IN PLUG.
INS
BLUE
BLACK
RED
PURPLE
WHITE
NIDEC MOTOR CORPORATION
TITLE
TITLE
208-230V
INS
INS
LINE
COM
CODE ITEM NO.
CODE ITEM NO.
V02
V02
REV.
C
REFER TO S.E.I.M. 24-1
821064
REVISION DATE :
REVISION DATE :
REV
REV
NUMBER
NUMBER
1 2
C
10-JUN-19
SHEET
SHEET
OF
OF
DWG
DWG
SIZE
SIZE
C
SOLIDEDGE
SOLIDEDGE
