BROWN
ENDSHIELD MOUNTING
5 MFD/370V -40º C +70º C
CAPACITOR CLAMP
AND MOUNTING HARDWARE
AUTOMATIC
THERMAL
PROTECTOR
12.7
63.5±1.2
0.05
u
7.100
22.8±0.2
+0.000
-0.008
REV.
D
°
5
3
45°
86.2
Ø
45°
305±10
NAMEPLATE
# 8-32 STUD, TYP (4)
READ ALL INSTRUCTIONS
Improper installation of motor may result
in fire, explosion, electric short or injury.
Only trained and qualified professionals
familiar with this motor type should install
and connect the motor.
To prevent injury: ground motor in
38.1
accordance with applicable electric codes,
disconnect power before servicing, insulate
unused lead wires indivudually.
Do not place fingers or objects in motor
openings or any part of the driven load while
motor is connected to the power source.
This motor is to be used only in
direct drive air over applications.
FOR WARNING LABEL SPECIFICATION REFER TO
NIDEC DRAWING "L20816238".
WARNING
Ø72.14
7.937
Ø
13.2 13.2
AVERTISSEMENT
LIRE TOUTES LES INSTRUCTIONS
Une mauvaise installation du moteur peut provoquer un incendie,
une explosion, un court-circuit électrique ou des blessures.
L’installation et la connexion du moteur et de sa commande
devraient être effectuées uniquement par des techniciens formés
et qualifiés qui connaissent bien ce type de moteur.
Pour éviter les blessures : mettre le moteur à la terre
conformément aux codes électriques applicables, débrancher
le câble d’alimentation avant l’entretien, isoler individuellement
les câbles non utilisés.
Ne pas introduire de doigts ou d’objets dans les ouvertures du
moteur ou dans toute partie de la charge entraînée pendant que
le moteur est connecté à la source d’alimentation.
Ce moteur doit être utilisé uniquement dans des applications
à entraînement direct à commande pneumatique.
88.9
106 0.5
±
WARNING LABEL
VOLT HZ
115/230
R.P.M.
1550 & 1300 THERMALLY PR OTECTED
INS CL B 50º C AMB
AIR OVER CONT
CAP RATING 5MFD/370VAC
NIDEC MOTOR CORPORATION
#8-32 STUD, TYP (4)
CAT NO. 9664
MODEL K33NVDHE-1442 HP 1/12-1/20
AMP
1.2-0.95/0.6-0.5 & 1.5-1.3/0.75-0.65
60 & 50
(XXX )KM
MFG. NO.
PH
C
WWW.USMOTORS.COM
Made in China
NAMEPLATE
1
R
US
90
7 LEADS #18 AWG 125 UL 3271
WHT, YELLOW, ORG, RED, BLK
VIOLET & BLUE
ROTATION: CCW SHAFT END REV
WHITE
YELLOW
RED
BLACK
ORANGE
BLUE
VIOLET
BROWNBROWN
230V
LINE
INS
INS
LINE
115V
WHITE
YELLOW
ORANGE
BLACK
VIOLET
BROWN BROWN
TO REVERSE ROTATION INTERCHANGE
RED & BLUE LEADS
RED
BLUE
LINE
INS
LINE
50
NIDEC MOTOR CORPORATION 24-Dec-18
NIDEC MOTOR CORPORATION 24-Dec-18
1. CHANGED DIRECTION OF NAMEPLATE;
ISSUED BY :
ISSUED BY :
M. ZHANG
REVISION RECORD FOR:
REVISION RECORD FOR:
ENGINEER APPROVED :
ENGINEER APPROVED :
ECO E33470
R. LI
TOLERANCES ON DIMENSIONS
(UNLESS OTHERWISE SPECIFIED)
INCHES
ANGLES X°= ±2°
mm
±0.02
INFORMATION DISCLOSED ON THIS DOCUMENT IS CONSIDERED PROPRIETARY AND SHALL NOT BE
REPRODUCED OR DISCLOSEDWITHOUT WRITTEN CONSENT OF NIDEC MOTOR CORPORATION

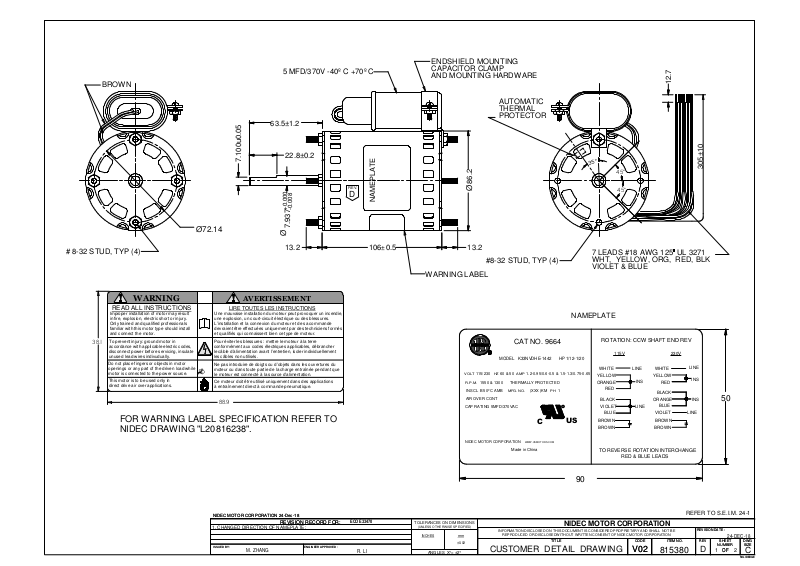

CUSTOMER DETAIL DRAWING
NIDEC MOTOR CORPORATION
TITLE
TITLE
CODE ITEM NO.
CODE ITEM NO.
V02
V02
REFER TO S.E.I.M. 24-1
815380
REVISION DATE :
REVISION DATE :
REV
REV
NUMBER
NUMBER
D
1 2
SHEET
SHEET
OF
OF
24-DEC-18
SOLIDEDGE
SOLIDEDGE
DWG
DWG
SIZE
SIZE
C
