Page 1
BROWN
ENDSHIELD MOUNTING
CAPACITOR CLAMP
AND MOUNTING HARDWARE
MFD/370V -40º C +70º C
3
12.7
AUTOMATIC THERMAL
PROTECTOR
0.057.100
±
57.5±1.2
44.5
-.008
+.000
±0.2
REV.
D
86.2
Ø
NAMEPLATE
50°
45°
45°
22-18
250 AMP (2)
BLUE
ORANGE
305±10
BLACK
YELLOW
RED
Ø72.14
# 8-32 STUD, TYP (4)
ROTATION
WARNING
READ ALL INSTRUCTIONS
Improper installation of motor may result
in fire, explosion, electric short or injury.
Only trained and qualified professionals
familiar with this motor type should install
and connect the motor.
To prevent injury: ground motor in
38.1
accordance with applicable electric codes,
disconnect power before servicing, insulate
unused lead wires indivudually.
Do not place fingers or objects in motor
openings or any part of the driven load while
motor is connected to the power source.
This motor is to be used only in
direct drive air over applications.
Pour éviter les blessures : mettre le moteur à la terre
conformément aux codes électriques applicables, débrancher
le câble d’alimentation avant l’entretien, isoler individuellement
les câbles non utilisés.
Ne pas introduire de doigts ou d’objets dans les ouvertures du
moteur ou dans toute partie de la charge entraînée pendant que
le moteur est connecté à la source d’alimentation.
Ce moteur doit être utilisé uniquement dans des applications
à entraînement direct à commande pneumatique.
AVERTISSEMENT
LIRE TOUTES LES INSTRUCTIONS
Une mauvaise installation du moteur peut provoquer un incendie,
une explosion, un court-circuit électrique ou des blessures.
L’installation et la connexion du moteur et de sa commande
devraient être effectuées uniquement par des techniciens formés
et qualifiés qui connaissent bien ce type de moteur.
88.9
FOR WARNING LABEL SPECIFICATION REFER TO
NIDEC DRAWING "L20816238".
NIDEC MOTOR CORPORATION 24-Dec-18
NIDEC MOTOR CORPORATION 24-Dec-18
1. CHANGED DIRECTION OF NAMEPLATE;
ISSUED BY :
ISSUED BY :
M. ZHANG
7.937
Ø
13.2
REVISION RECORD FOR:
REVISION RECORD FOR:
ENGINEER APPROVED :
ENGINEER APPROVED :
ECO E33470
R. LI
82.7
WARNING LABEL
MODEL K33NVDHA1438
60
VOLT
R.P.M.
INS CL B 40º C AMB
AIR OVER CONT
NIDEC MOTOR CORPORATION www.usmotors.com
HZ
230
THERMALLY PROTECTED
1550
TOLERANCES ON DIMENSIONS
(UNLESS OTHERWISE SPECIFIED)
INCHES
ANGLES X°= ±2°
MFG. NO.
mm
±0.02
13.2
#8-32 STUD, TYP (4)
NAMEPLATE
CAT NO. 9648
HP 1/20
AMP 0.36
(XXX )KM
PH
1
C
Made in China
R
US
77mm
INFORMATION DISCLOSED ON THIS DOCUMENT IS CONSIDERED PROPRIETARY AND SHALL NOT BE
REPRODUCED OR DISCLOSEDWITHOUT WRITTEN CONSENT OF NIDEC MOTOR CORPORATION
NIDEC MOTOR CORPORATION
TITLE
TITLE

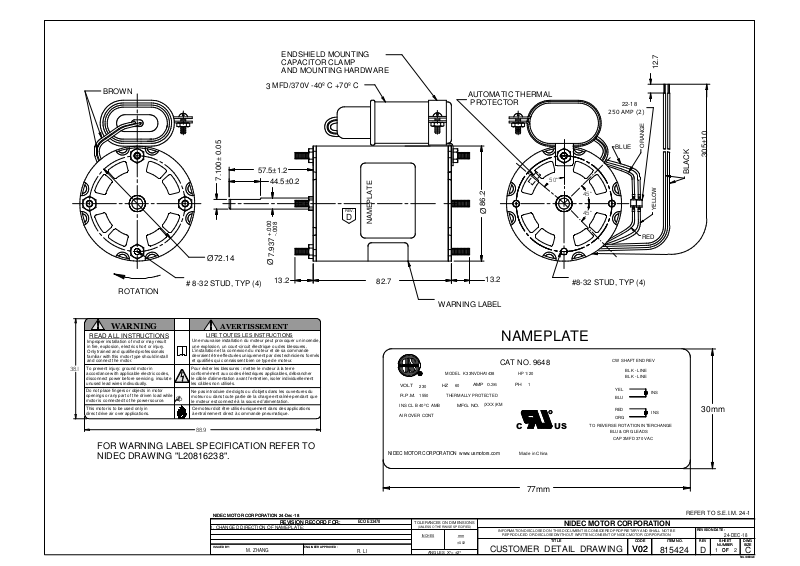

CUSTOMER DETAIL DRAWING
CW SHAFT END REV
YEL
BLU
RED
ORG
TO REVERSE ROTATION INTERCHANGE
BLU & ORG LEADS
CAP 3MFD 370 VAC
BLK - LINE
BLK - LINE
INS
INS
CODE ITEM NO.
CODE ITEM NO.
V02
V02
REFER TO S.E.I.M. 24-1
815424
30mm
REVISION DATE :
REVISION DATE :
REV
REV
NUMBER
NUMBER
1 2
D
24-DEC-18
SHEET
SHEET
OF
OF
DWG
DWG
SIZE
SIZE
C
SOLIDEDGE
SOLIDEDGE
