Page 1
BROWN
ENDSHIELD MOUNTING
CAPACITOR CLAMP
AND MOUNTING HARDWARE
3
MFD/370V -40º C +70º C
AUTOMATIC THERMAL
PROTECTOR
12.7
22-18
250 AMP (2)
REV.
C
0.057.100
±
60.5±1.2
Ø72.14
# 8-32 STUD, TYP (4)
ROTATION
WARNING
READ ALL INSTRUCTIONS
Improper installation of motor may result
in fire, explosion, electric short or injury.
Only trained and qualified professionals
familiar with this motor type should install
and connect the motor.
To prevent injury: ground motor in
38.1
accordance with applicable electric codes,
disconnect power before servicing, insulate
unused lead wires indivudually.
Do not place fingers or objects in motor
openings or any part of the driven load while
motor is connected to the power source.
This motor is to be used only in
direct drive air over applications.
Une mauvaise installation du moteur peut provoquer un incendie,
une explosion, un court-circuit électrique ou des blessures.
L’installation et la connexion du moteur et de sa commande
devraient être effectuées uniquement par des techniciens formés
et qualifiés qui connaissent bien ce type de moteur.
Pour éviter les blessures : mettre le moteur à la terre
conformément aux codes électriques applicables, débrancher
le câble d’alimentation avant l’entretien, isoler individuellement
les câbles non utilisés.
Ne pas introduire de doigts ou d’objets dans les ouvertures du
moteur ou dans toute partie de la charge entraînée pendant que
le moteur est connecté à la source d’alimentation.
Ce moteur doit être utilisé uniquement dans des applications
à entraînement direct à commande pneumatique.
AVERTISSEMENT
LIRE TOUTES LES INSTRUCTIONS
88.9
FOR WARNING LABEL SPECIFICATION REFER TO
NIDEC DRAWING "L20816238".
44.5
+.000
7.937
Ø
13.2
BLUE
ORANGE
305±10
0.2
NAMEPLATE
±
86.2
Ø
-.008
82.7
13.2
°
5
7
45°
45
v
#8-32 STUD, TYP (4)
YELLOW
RED
BLACK
WARNING LABEL
NAMEPLATE
MODEL K33NVDGY-1436
115
VOLT HZ
1550 THERMA LLY PROTECTED
R.P.M.
INS CL B 40º C AMB
AIR OVER CONT
NIDEC MOTOR CORPORATION www.usmotors.com
60
MFG. NO.
AMP 0.85
(XXX )KM
CAT NO. 9632
HP 1/20
C
PH
1
R
Made in China
US
CW SHAFT END REV
BLK - LINE
BLK - LINE
YEL
BLU
RED
ORG
TO REVERSE ROTATION INTERCHANGE
BLU & ORG LEADS
CAP 3MFD 370 VAC
INS
INS
30mm
NIDEC MOTOR CORPORATION 09-Mar-18
NIDEC MOTOR CORPORATION 09-Mar-18
1. DELETED "AND CONTROL" FROM WARNING LABEL;
ISSUED BY :
ISSUED BY :
M. ZHANG
REVISION RECORD FOR:
REVISION RECORD FOR:
ENGINEER APPROVED :
ENGINEER APPROVED :
R. LI
ECO E30856
TOLERANCES ON DIMENSIONS
(UNLESS OTHERWISE SPECIFIED)
INCHES
ANGLES X°= ±2°
mm
±0.02
77mm
INFORMATION DISCLOSED ON THIS DOCUMENT IS CONSIDERED PROPRIETARY AND SHALL NOT BE
REPRODUCED OR DISCLOSEDWITHOUT WRITTEN CONSENT OF NIDEC MOTOR CORPORATION

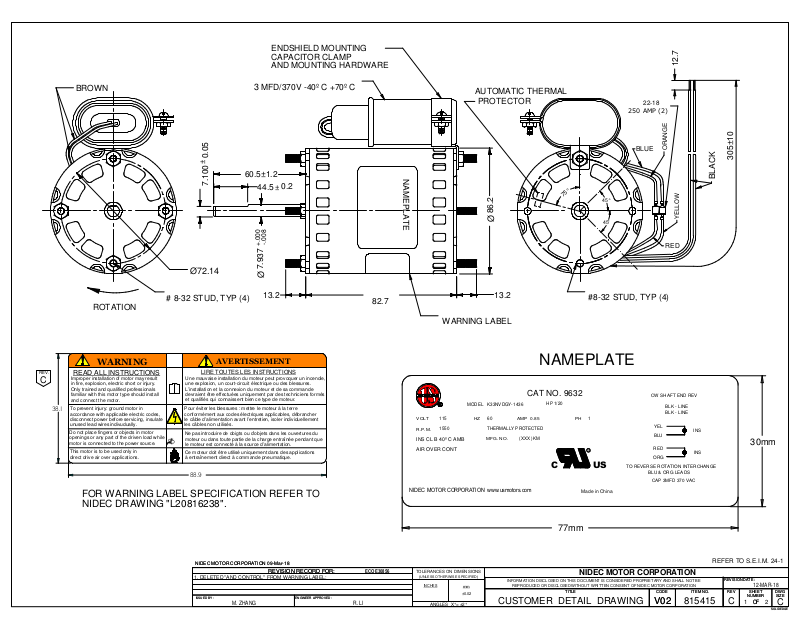

CUSTOMER DETAIL DRAWING
NIDEC MOTOR CORPORATION
TITLE
TITLE
CODE ITEM NO.
CODE ITEM NO.
V02
V02
REFER TO S.E.I.M. 24-1
815415
REVISION DATE :
REVISION DATE :
REV
REV
NUMBER
NUMBER
C
1 2
12-MAR-18
SHEET
SHEET
OF
OF
DWG
DWG
SIZE
SIZE
C
SOLIDEDGE
SOLIDEDGE
