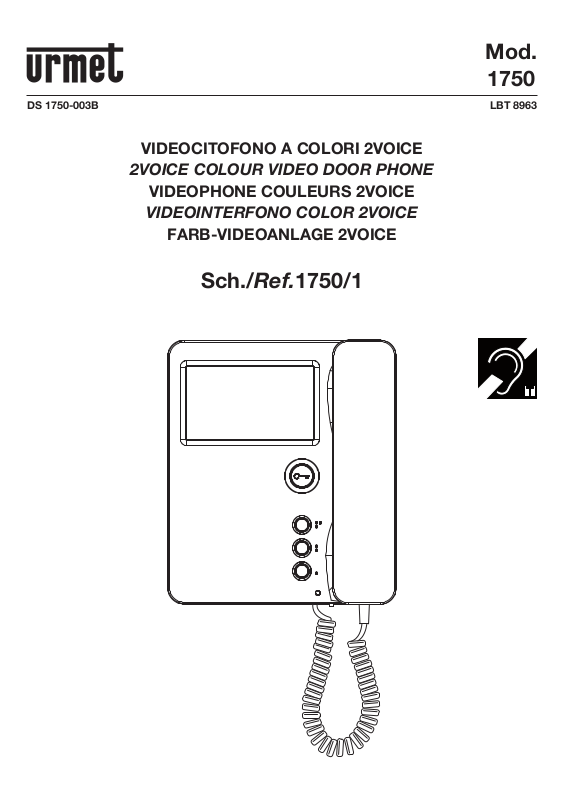

Page 1
Mod.
1750
DS 1750-003B LBT 8963
VIDEOCITOFONO A COLORI 2VOICE
2VOICE COLOUR VIDEO DOOR PHONE
VIDEOPHONE COULEURS 2VOICE
VIDEOINTERFONO COLOR 2VOICE
FARB-VIDEOANLAGE 2VOICE
Sch./Ref.1750/1
Page 2
ITALIANO
Il videocitofono Sch.1750/1 è dedicato all’utilizzo in impianti videocitofonici del sistema 2Voice.

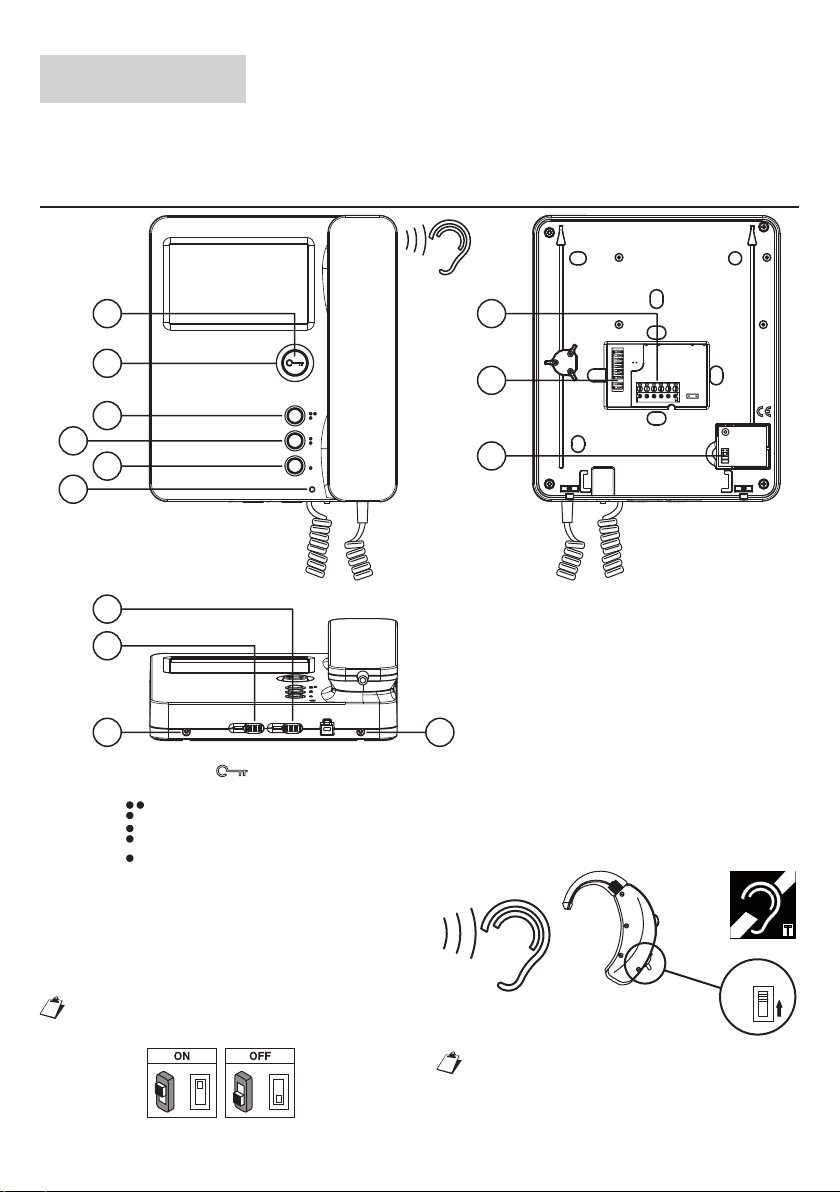

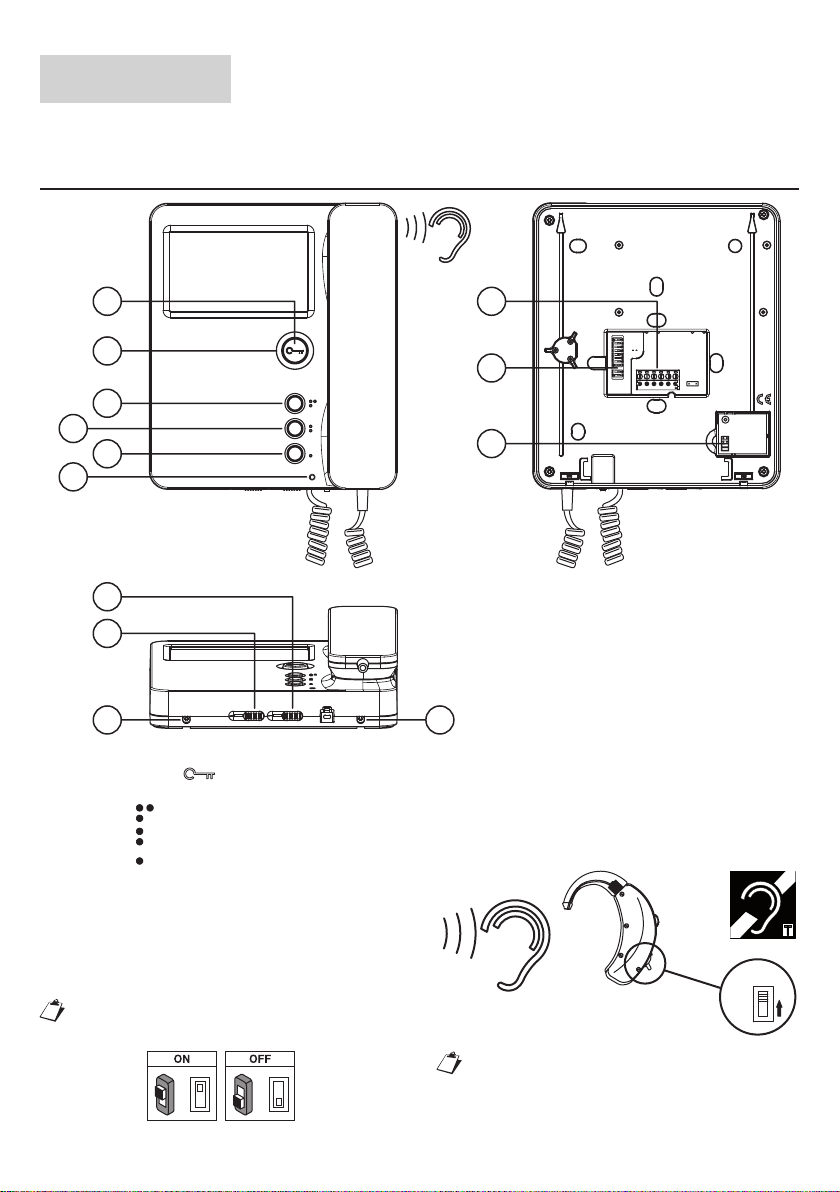

DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE
1
2
3
4
5
6
10
11
12 12
1. Tasto apriporta
2. Led verde presente sotto al tasto apriporta
3. Pulsante
4. Pulsante
5. Pulsante
6. Led bicolore
7. Morsetti per collegamento al sistema
8. Dip-switch di confi gurazione:
a. 2 per defi nire il numero del posto interno
all’interno dell’appartamento
b. 8 per defi nire il numero dell’appartamento
nella colonna
Per le impostazioni dei dip-switch fare
riferimento al libretto di sistema
7
8
9
9. Predisposizione per collegamento entra-esci
con accessorio Sch. 1750/50
10. Luminosità
11. Colore
12. Viti di bloccaggio del videocitofono alla staffa
T
Posizionare il selettore in modalità T.
ON
2
ON
= =
Dispositivo compatibile con tutte
le protesi acustiche con modalità
di funzionamento T (Norme
ETS 300381 e EN 60118).
DS1750-003B
Page 3
DESCRIZIONE DEI MORSETTI
LINE IN Connessione al BUS di sistema
]
CP Chiamata al piano
]
S+
S-
Ripetizione di chiamata
}

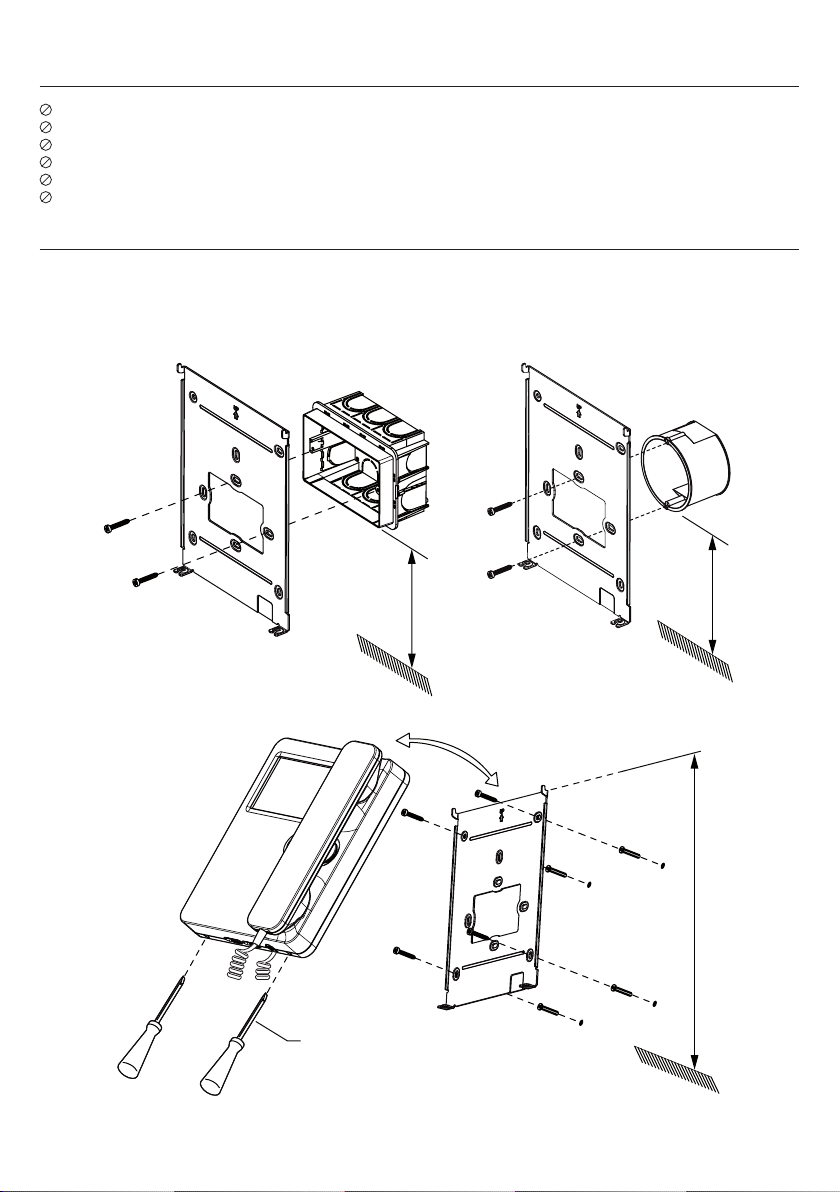

INSTALLAZIONE
Fissare la staffa a parete utilizzando una scatola 503 e le viti in dotazione o una scatola Ø 60 con viti
•
adeguate.
Programmare i dip-switch di programmazione.
•
Collegare alla morsettiera i conduttori provenienti dall’impianto.
•
Agganciare il monitor alla staffa e bloccarlo avvitando le viti A di fi ssaggio.
•
Scatola 503 Scatola Ø 60
DS1750-003B
1,40 m
A
A
Ø 4 mm max
punta a taglio o
croce phillips
1,40 m
1,40 m
3
Page 4
FUNZIONE PULSANTI
STATO
PULSANTE
RIPOSO E
AGGANCIATO
Apriporta
pedonale
—
Autoinserzione
Apriporta passo
carraio
ATTESA
SGANCIO
(ricezione
chiamata)
Apriporta
pedonale
Funzione
speciale
(default: 7)
Palleggiamento
video
Apriporta passo
carraio
IN FONIA
Apriporta
pedonale
Funzione
speciale
(default: 7)
Funzione
speciale
(default: 8)
Apriporta passo
carraio
RIPOSO E
SGANCIATO
Apriporta pedonale
Chiamata
intercomunicante
3 programmabile
(default: non
programmato)
Chiamata
intercomunicante
2 programmabile
(default: non
programmato)
Chiamata
intercomunicante
1 programmabile
(default: chiamata a
centralino)
STATO DI
PROGRAMMAZIONE*
(SOLO CON
VIDEOCITOFONO A
RIPOSO E AGGANCIATO)
Abilita/disabilita apriporta
automatico
Regolazione volume di
chiamata citofonica e al
piano (il volume cambia
secondo la sequenza
ALTO,BASSO,MUTE)
Scelta suoneria chiamata al
piano (5 suonerie diverse)
Scelta suoneria chiamata
citofonica
(5 suonerie diverse)
(*) Per entrare o uscire dallo stato di programmazione premere e tenere premuto il tasto per più di
5 secondi; la conferma dell’entrata in programmazione avviene con il lampeggio lento del led giallo;
comunque allo scadere della temporizzazione di 10 min si esce dallo stato di programmazione.
SEGNALAZIONI LED
2. Led verde acceso.
Segnala la ricezione di una chiamata.
6. Led bicolore.
PRIORITÀ FUNZIONI
1 Rosso lampeggiante veloce: mute attivo
2 Verde lampeggiante: apriporta automatico attivo
3 Rosso acceso fi sso: porta aperta sul posto di chiamata principale
4 Rosso lampeggiante lento: porta aperta sul posto di chiamata secondario
5 Giallo lampeggiante lento: stato di programmazione attivo
Per salvare la programmazione ricordarsi di uscire dalla stessa tenendo premuto il tasto per
più di 5 secondi; comunque trascorsi 10 minuti il dispositivo esce dallo stato di programmazione
salvando i parametri variati.
Per la programmazione della chiamata intercomunicante fare riferimento al libretto di sistema.
RESET
Per ripristinare i parametri di default del dispositivo, dopo l’ingresso in programmazione con la pressione
del tasto
conferma del comando avviene con l’emissione di 2 beep lunghi e l’uscita del dispositivo dallo stato di
programmazione.
4
per più di 5 secondi, premere contemporaneamente i tasti e per più di 3 secondi; la
DS1750-003B
Page 5
ENGLISH
The Ref.1750/1 video door phone is dedicated to the 2Voice system video door phones.

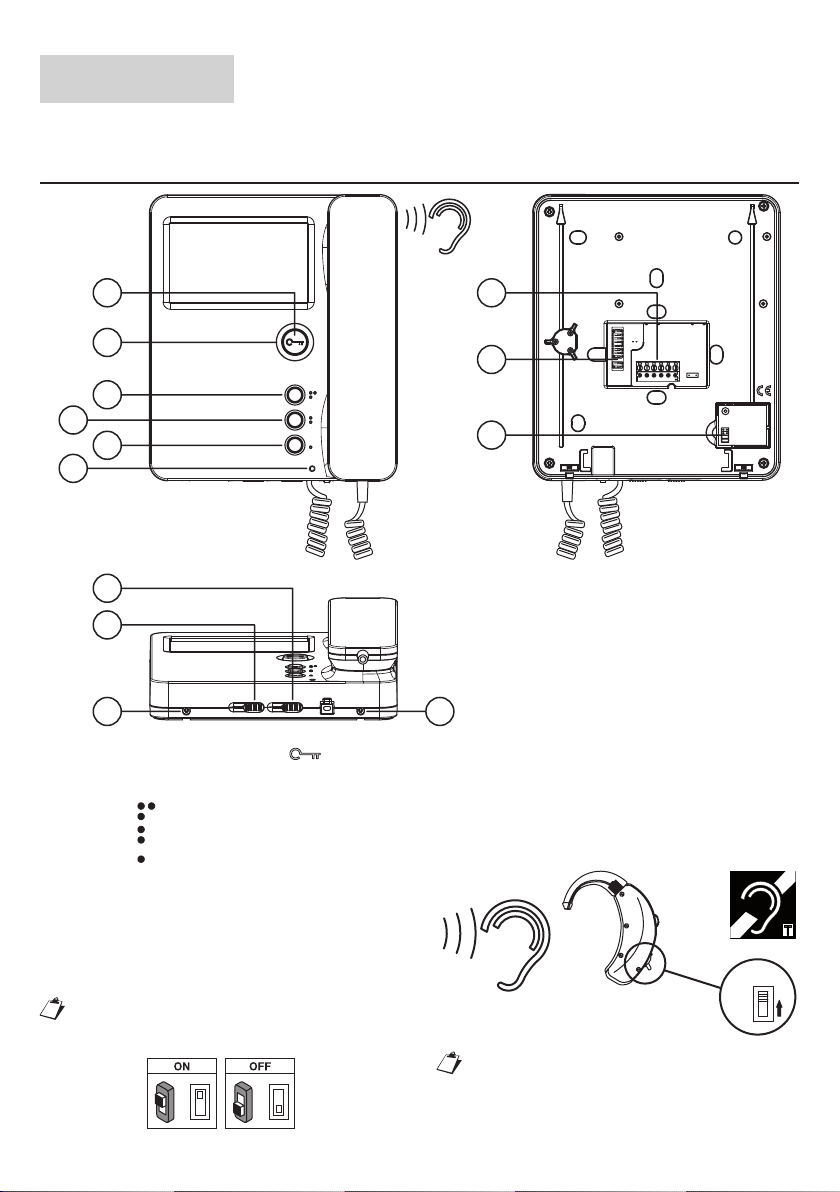

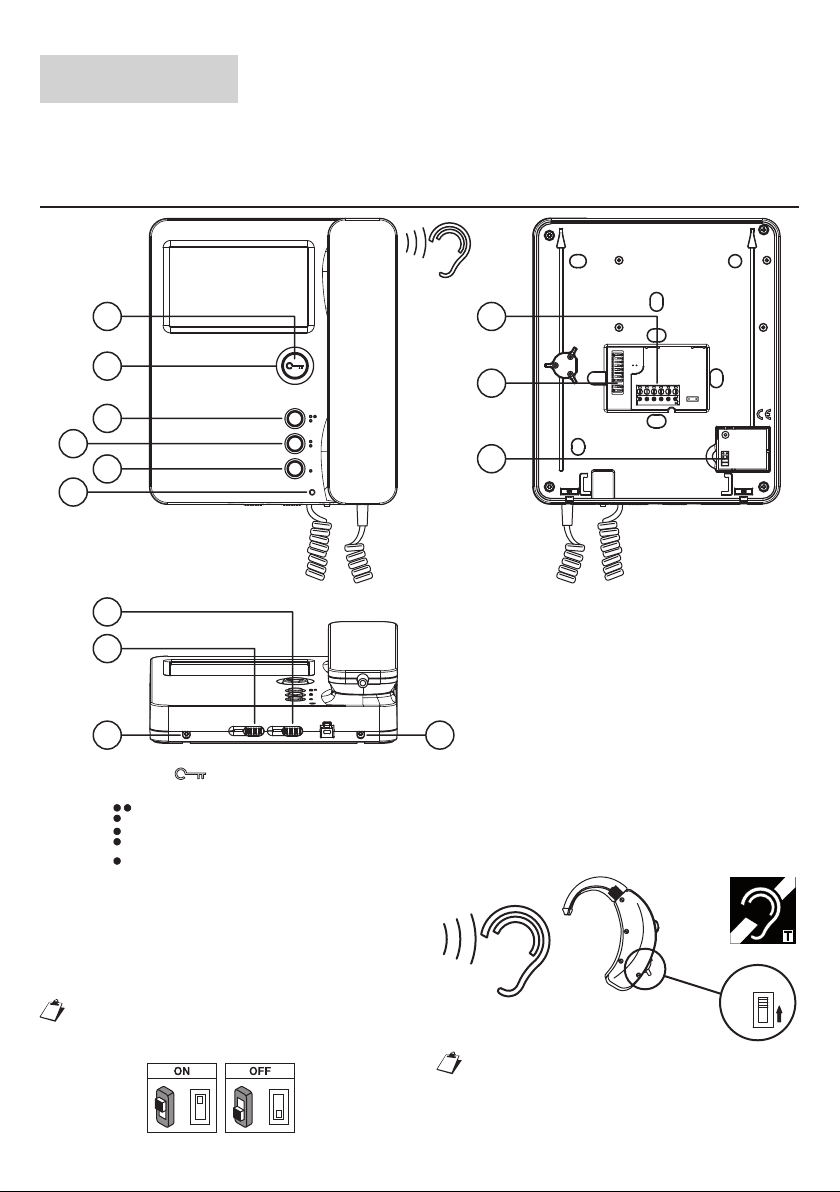

DESCRIPTION OF COMPONENTS AND FEATURES
1
2
3
4
5
6
10
11
12 12
1. Door opener button
2. Green LED under door opening button
3. Button
4. Button
5. Button
6. Two-colour LED
7. Terminals for connecting to the system
8. Confi guration dip switch:
a. 2 to defi ne the station number in the
apartment
b. 8 to defi ne the apartment number in the
column
Refer to the system booklet for how to
set the dip switches.
7
8
9
9. In-out connection setup with Ref. 1750/50
10. Brightness
11. Colour
12. Screws for fi xing video door phone to bracket
T
Put the selector in mode T.
DS1750-003B
ON
= =
ON
Device compatible with all
hearing aids with operating mode
T (Standards ETS 300381 and
EN 60118).
5
Page 6
DESCRIPTION OF TERMINALS
LINE IN System bus connection
]
CP Floor call
]
S+
S-
Call repetition
}

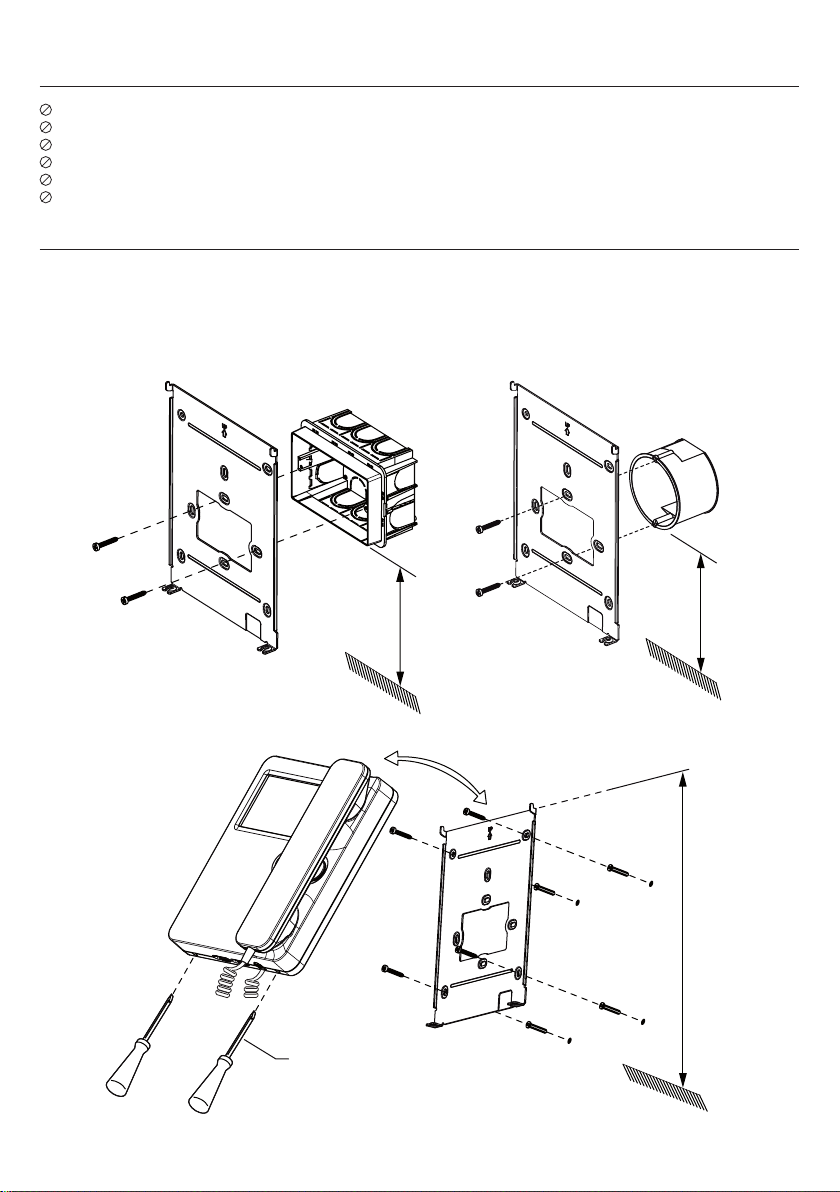

INSTALLATION
Fix the bracket to the wall using a box 503 and the screws provided or a Ø 60 box with suitable
•
screws.
Program the dip switches.
•
Connect the wires from the system to the terminal board.
•
Couple the monitor to the bracket and lock it by screwing fastening screws A.
•
503 box Ø 60 box
1,40 m
A
A
Ø 4 mm max
slotted head or
Phillips cross head
6
1,40 m
1,40 m
DS1750-003B
Page 7
BUTTON FUNCTIONS
STATE
BUTTON
STANDING BY
ON-HOOK
Open
pedestrian
door
—
Auto power-on
RINGING
ON-HOOK
(RECEIVING
CALL)
Open
pedestrian
door
Special
function
(default: 7)
Video
switching
DURING
AUDIO
OPERATION
Open
pedestrian
door
Special
function
(default: 7)
Special
function
(default: 8)
STANDING BY
OFF-HOOK
Open pedestrian
door
Programmable
intercom call
3 (Default: not
programmed)
Programmable
intercom call
2 (Default: not
programmed)
PROGRAMMING
STATE*
(WITH VIDEO DOOR
PHONE STANDING BY
ON-HOOK)
Connect / disconnect the
automatic door opening
system
Adjust door phone and
fl oor call volume (volume
changes according to
the following sequence:
LOUD, LOW, MUTE)
Floor call ring tone (5
different ring tones)
Programmable
Garage door
opener
Garage door
opener
Garage door
opener
intercom call
1 (Default:
Door phone call ring tone
(5 different ring tones)
switchboard call)
(*) To enter and exit programming state, hold button pressed for longer than 5 seconds. The yellow LED
will blink slowly to indicate that programming mode is selected. Programming mode will shut down in all
cases after the 10 minute timeout.
INDICATOR LEDS
2. Green LED on.
Indicates that a call is being received
6. Two-colour LED.
PRIORITY FUNCTIONS
1
Rapidly blinking red: mute on
2
Green blinking: automatic door opener on
3
Red on steady: main calling station door open
4
Slowly blinking red: secondary calling station door open
5
Slowly blinking yellow: programming state on
To save programming, remember to hold the button pressed for longer than 5 seconds to quit
programming mode. In any case, after 10 minutes the system exits the programming state and
saves the modifi ed parameters.
Refer to the system booklet for how to program intercom calls.
RESET
To restore default parameters of the device after entering programming mode, hold button pressed for
longer than 5 seconds, hold buttons and hold pressed for longer than 3 seconds. The system will emit
two long beeps to confi rm the command and exit the programming state.
DS1750-003B
7
Page 8
FRANÇAIS
Le vidéophone Réf.1750/1 est conçu pour être utilisé dans les installations de vidéophonie du système
2Voice.
DESCRIPTION DES COMPOSANTS ET CARACTERISTIQUES
1
2
3
4
5
6
10
11
12 12
1. Touche ouvre-porte
2. LED verte située sous la touche ouvre-porte
3. Bouton
4. Bouton
5. Bouton
6. LED bicolore
7. Bornes de connexion au système
8. Commutateur de confi guration:
a. 2 pour défi nir le numéro du poste interne
dans l’appartement
b. 8 pour défi nir le numéro de l’appartement
dans la colonne
Pour les réglages des commutateurs, se
reporter à la notice de système.
7
8
9
9. Pré-câblage pour le raccordement
entrée-sortie avec accessoire Réf. 1750/50
10. Luminosité
11. Couleur
12. Vis de fi xation du vidéophone à l’étrier
T
Positionner le sélecteur sur T.
ON
8
ON
= =
Dispositif compatible avec les prothèses
auditives avec mode de fonctionnement
T (Dispositions ETS 300381 et EN
60118).
DS1750-003B
Page 9
DESCRIPTION DES BORNES
LINE IN Connexion au BUS de système
]
CP Appel à l’étage
]
S+
S-
Répétition appel
}
INSTALLATION
Fixer l’étrier à la paroi en utilisant un boîtier 503 et les vis livrées de série, ou bien un boîtier Ø 60 avec
•
des vis appropriées.
Régler les commutateurs de programmation.
•
Brancher les connecteurs en provenance de l’installation sur le bornier.
•
Accrocher l’écran à l’étrier et le bloquer en vissant les vis de fi xation A.
•
Boîtier 503 Boîtier Ø 60
DS1750-003B
1,40 m
A
A
Ø 4 mm maxi
bout plat ou
cruciforme Phillips
1,40 m
1,40 m
9
Page 10
FONCTIONS DES BOUTONS
ETAT
BOUTON
REPOS ET
RACCROCHAGE
Ouvre-porte
piétons
ATTENTE
DECROCHAGE
(RECEPTION
APPEL)
Ouvre-porte
piétons
PHONIE
Ouvre-porte
piétons
REPOS ET
DECROCHAGE
Ouvre-porte
piétons
ETAT DE
PROGRAMMATION
(*)
(VIDEOPHONE
AU REPOS ET
RACCROCHE)
Activation/
désactivation ouvre-
porte automatique
Réglage du volume
—
spéciale
(par défaut: 7)
Fonction
Fonction
spéciale
(par défaut: 7)
Appel intercom
3 programmable
(par défaut: non
programmé)
d’appel d’interphone
et à l’étage (le
volume varie selon
la séquence HAUT,
BAS, MUTE)
Activation
automatique
Ouverture
passage pour
véhicules
Renvoi vidéo
Ouverture
passage pour
véhicules
Fonction
spéciale
(par défaut: 8)
Ouverture
passage pour
véhicules
Appel intercom
2 programmable
(par défaut: non
programmé)
Appel intercom
1 programmable
(par défaut: appel
vers centrale)
Sélection sonnerie
d’appel à l’étage (5
sonneries différentes)
Sélection sonnerie
d’appel d’interphone
(5 sonneries
différentes)
(*) Pour accéder ou quitter l’état de programmation, maintenir le bouton enfoncé pendant plus de 5
secondes; le clignotement lent de la LED jaune confi rme l’accès à la programmation. Au bout de 10
minutes, le système quitte automatiquement l’état de programmation.
SIGNALISATIONS PAR LED
2. LED verte allumée.
Signale la réception d’un appel.
6. LED bicolore.
PRIORITE FONCTIONS
1
Rouge, clignotement rapide: fonction Mute active
2
Vert, clignotement: ouvre-porte automatique actif
3
Rouge, lumière fi xe: porte ouverte sur poste d’appel principal
4
Rouge, clignotement lent: porte ouverte sur poste d’appel secondaire
5
Jaune, clignotement lent: état de programmation actif
Pour enregistrer la programmation, quitter celle-ci en maintenant le bouton enfoncé pendant
plus de 5 secondes. Au bout de 10 minutes, le dispositif quitte en tout cas l’état de programmation,
en enregistrant les paramètres modifi és.
Pour la programmation de l’appel intercom, se reporter à la notice de système.
RESET
Pour rétablir les paramètres par défaut du dispositif, après l’accès à la programmation en maintenant le
bouton enfoncé pendant plus de 5 secondes, appuyer en même temps sur les boutons et pendant
plus de 3 secondes; la commande est confi rmée par l’émission de 2 bips sonores prolongés et par la sortie
du dispositif de l’état de programmation.
10
DS1750-003B
Page 11
ESPAÑOL
El videointerfono Ref. 1750/1 está destinado al uso en instalaciones videointerfónicas del sistema 2Voice.
DESCRIPCIÓN DE LOS COMPONENTES Y CARACTERÍSTICAS
1
2
3
4
5
6
10
11
12 12
1. Tecla de apertura de la puerta
2. Led verde presente debajo de la tecla de
apertura de la puerta
3. Pulsador
4. Pulsador
5. Pulsador
6. Led bicolor
7. Bornes para la conexión al sistema
8. Interruptor dip de confi guración:
a. 2 para defi nir el número del aparato interior
dentro del apartamento
b. 8 para defi nir el número del apartamento
en la columna
Para las confi guraciones de los
interruptores dip, consultar el manual
de sistema.
ON
DS1750-003B
ON
= =
7
8
9
9. Preparación para la conexión entrar-salir con
accesorio Ref. 1750/50
10. Brillo
11. Color
12. Tornillos de bloqueo del videointerfono en el
soporte
T
Posicionar el selector en modalidad T.
Dispositivo compatible con todas las
prótesis acusticas con modalidad de
funcionamiento T (Norma ETS 300381 y
EN 60118).
11
Page 12
DESCRIPCIÓN DE LOS BORNES
LINE IN Conexión al BUS de sistema
]
CP Llamada al piso
]
S+
S-
Repetición de llamada
}
INSTALACIÓN
Fijar el soporte de pared utilizando una caja 503 y los tornillos entregados con el equipo, o una caja Ø
•
60 con tornillos apropiados.
Programar los interruptores dip de programación.
•
Conectar al tablero de bornes los conductores que llegan del sistema.
•
Enganchar el monitor en el soporte y bloquearlo enroscando los tornillos de fi jación A.
•
Caja 503 Caja Ø 60
12
1,40 m
A
A
Ø 4 mm máx
punta plana o
en cruz Phillips
1,40 m
1,40 m
DS1750-003B
Page 13
FUNCIÓN DE LOS PULSADORES
ESTADO
PULSADOR
EN REPOSO
Y COLGADO
Apertura de la
puerta para
peatones
—
Autoactivación ‘Rebote vídeo’
Apertura de la
puerta del pasaje
de vehículos
ESPERA DE
RESPUESTA
(RECEPCIÓN
LLAMADA)
Apertura de
la puerta para
peatones
Función especial
(predeterminado:
7)
Apertura de la
puerta del pasaje
de vehículos
EN FONÍA
Apertura de
la puerta para
peatones
Función especial
(predeterminado:
7)
Función especial
(predeterminado:
8)
Apertura de la
puerta del pasaje
de vehículos
EN REPOSO Y
DESCOLGADO
Apertura de
la puerta para
peatones
Llamada
intercomunicante
3 programable
(predeterminado:
no programado)
Llamada
intercomunicante
2 programable
(predeterminado: no
programado)
Llamada
intercomunicante
1 programable
(predeterminado:
llamada a la
centralita)
ESTADO DE
PROGRAMACIÓN*
(SÓLO CON
VIDEOINTERFONO
EN REPOSO Y
COLGADO)
Activa/desactiva la
apertura automática
de la puerta
Regulación volumen
de llamada interfónica
y al piso (el volumen
cambia según la
secuencia ALTO,
BAJO, SILENCIO)
Selección del timbre
de llamada al piso
(5 timbres distintos)
Selección del timbre
de llamada al piso
(5 timbres distintos)
(*) Para entrar o salir del estado de programación, pulsar y mantener pulsada la tecla durante más de
5 segundos; la confi rmación de la entrada en programación se produce con el parpadeo lento del led
amarillo; en todos los casos, cuando se cumple la temporización de 10 min. se sale del estado de
programación.
INDICACIONES DE LOS LED
2. Led verde encendido.
Indica la recepción de una llamada.
6. Led bicolor.
PRIORIDAD FUNCIONES
1
2
3
4
5
Rojo parpadeante rápido: silencio activado
Verde parpadeante: apertura automática de la puerta activada
Rojo encendido fi jo: puerta abierta en el puesto de llamada principal
Rojo parpadeante lento: puerta abierta en el puesto de llamada secundario
Amarillo parpadeante lento: estado de programación activado
Para guardar la programación, recordarse de salir de la misma manteniendo pulsada la tecla
durante más de 5 segundos. En todos los casos, después de 10 minutos el dispositivo sale del
estado de programación y se guardan los parámetros modifi cados. Para la programación de la
llamada intercomunicante, consultar el manual de sistema.
RESET
Para restablecer los parámetros predeterminados del dispositivo, después de entrar en programación
pulsando la tecla
de 3 segundos; la confi rmación del mando se produce con la emisión de 2 bips prolongados y la salida del
dispositivo del estado de programación.
DS1750-003B
durante más de 5 segundos, pulsar simultáneamente las teclas y durante más
13
Page 14
DEUTSCH
Die Videoanlage Typ 1750/1 ist speziell für die Verwendung in Videoanlagen des Systems 2Voice
bestimmt.
GERÄTEBESCHREIBUNG UND GERÄTEDATEN
1
2
3
4
5
6
10
11
12 12
1. Türöffnertaste
2. Grüne Led unter der Türöffnertaste
3. Taste
4. Taste
5. Taste
6. Zweifarbige Led
7. Klemmen für den Systemanschluss
8. Konfi gurationsschalter:
a. 2 zum Festlegen der Nummer der
Innenstelle im Inneren der Wohnung
b. 8 zum Festlegen der Nummer der
Wohnung in der Steigleitung
Hinsichtlich der Einstellungen
des Kodierschalters siehe
Systemhandbuch.
ON
14
ON
= =
7
8
9
9. Vorbereitung für die Ein-Ausgabe-Verbindung
mit Zubehör Typ 1750/50
10. Helligkeit
11. Farbe
12. Befestigungsschrauben der Videoanlage an
der Halterung
T
Den Schalter im T-Modus positionieren.
Vorrichtung kompatibel mit allen
Hörgeräten mit T Betriebsmodus
(Normen ETS 300381 und
EN 60118).
DS1750-003B
Page 15
ANSCHLUSSKLEMMEN
LINE IN Anschluss an den System-BUS
]
CP Etagenruf
]
S+
S-
Rufwiederholung
}
INSTALLATION
Anbauhalterung mit einer Einbaudose 503 und den beiliegenden Schrauben oder einer Runddose Ø 60
•
und entsprechenden Schrauben an der Wand befestigen.
Die Programmierschalter programmieren.
•
Die von der Anlage kommenden Leiter an die Klemmenleiste anschließen.
•
Den Monitor an der Halterung anbringen und durch Verschrauben der Befestigungsschrauben A
•
fi xieren.
Einbaudose 503 Einbaudose Ø 60
DS1750-003B
1,40 m
A
A
max. Ø4 mm
Schlitz- oder Kreuzschraubenzieher Phillips
1,40 m
1,40 m
15
Page 16
TASTENFUNKTION
STATUS
TASTE
RUHESTELLUNG
UND EINGEHÄNGT
Türöffnerbefehl Türöffnerbefehl Türöffnerbefehl Türöffnerbefehl
—
Selbsteinschaltung Videobildübertragung
Türöffner der Einfahrt Türöffner der Einfahrt
WARTEZEIT
ABHEBEN
(RUFEINGANG)
Sonderfunktion
(Standard: 7)
IM GESPRÄCH
Sonderfunktion
(Standard: 7)
Sonderfunktion
(Standard: 8)
Türöffner der
Einfahrt
RUHESTELLUNG
UND ABGEHOBEN
Programmierbarer
Intercom-Anruf 3
(Standard: nicht
programmiert)
Programmierbarer
Intercom-Anruf 2
(Standard: nicht
programmiert)
Programmierbarer
Intercom-Anruf 1
(Standard: Ruf an
die Zentrale)
PROGRAMMIERSTATUS*
(NUR BEI VIDEOANLAGE
IN RUHESTELLUNG MIT
AUFGELEGTEM HÖRER)
Automatischen Türöffner ein-
/ausschalten
Einstellung der Rufl autstärke
der Sprechanlage und auf
der Etage (die Lautstärke
wechselt in Folge von HOCH,
NIEDRIG, MUTE)
Auswahl Läutwerk Etagenruf
(5 verschiedene Läutwerke)
Auswahl Läutwerk
Sprechanlagenruf (5
verschiedene Läutwerke)
(*) Um sich in den Programmierstatus zu begeben oder diesen zu verlassen, die Taste länger als
5 Sekunden gedrückt halten. Die Bestätigung des Beginns des Programmierstatus erfolgt durch
langsames Blinken der gelben Led. In jedem Fall verlässt man nach Ablauf des Takts von 10 Minuten
den Programmierstatus.
LED-ANZEIGEN
2. Grüne Led eingeschaltet:
Signalisiert den Empfang eines Anrufs.
6. Zweifarbige Led.
PRIORITÄT FUNKTIONEN
1 Rot schnell blinkend: Mute aktiv
2 Grün blinkend: automatischer Türöffner aktiv
3 Rot durchgehend eingeschaltet: Tür auf Hauptrufstelle geöffnet
4 Rot blinkend eingeschaltet: Tür auf Nebenrufstelle geöffnet
5 Gelb langsam blinkend: Programmierstatus aktiv
Um die Programmierung zu speichern, daran denken, diese zu verlassen, indem die Taste
länger als 5 Sekunden betätigt wird. In jedem Fall verlässt das Gerät nach Ablauf von 10 Minuten
den Programmierstatus und speichert die geänderten Parameter.
Zur Programmierung des Intercom-Rufs siehe Systemhandbuch.
RESET
Um die werkseitigen Parameter des Geräts nach dem Zugriff auf die Programmierung durch Betätigen
der Taste wieder herzustellen, gleichzeitig die Tasten und länger als 3 Sekunden betätigen.
Die Bestätigung des Befehls erfolgt durch Aussenden von 2 langen Pfeiftönen und das Verlassen des
Programmierstatus von Seiten des Geräts.
DS 1750-003B
URMET S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. +39 011.24.00.000 (RIC. AUT.)
Fax +39 011.24.00.300 - 323
Area tecnica
servizio clienti +39 011.23.39.810
http://www.urmet.com
e-mail: [email protected]
Fabbricato da Urmet Electronics Limited
(azienda del gruppo Urmet) - Made in CHINA
Manufactured by Urmet Electronics Limited
(an Urmet group company) - Made in CHINA
LBT 8963
Loading...
