Page 1
ITALIANO
Linea telefonica
Telephone line
2
a
Presa
2
nd
Socket
1
a
Presa
1
st
Socket
n. Presa
last Socket
ENGLISH
Mod.
729
DS 729-001 LBT 7083

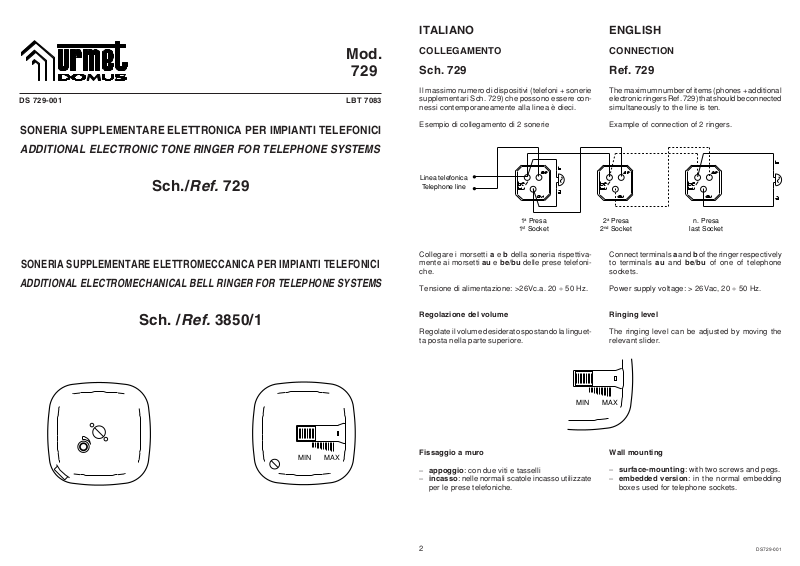

SONERIA SUPPLEMENTARE ELETTRONICA PER IMPIANTI TELEFONICI
COLLEGAMENTO
Sch. 729
Il massimo numero di dispositivi (telefoni + sonerie
supplementari Sch. 729) che possono essere connessi contemporaneamente alla linea è dieci.
Esempio di collegamento di 2 sonerie
ADDITIONAL ELECTRONIC TONE RINGER FOR TELEPHONE SYSTEMS
Sch./
SONERIA SUPPLEMENTARE ELETTROMECCANICA PER IMPIANTI TELEFONICI
ADDITIONAL ELECTROMECHANICAL BELL RINGER FOR TELEPHONE SYSTEMS
Sch. /
Ref.
Ref.
729
Collegare i morsetti a e b della soneria rispettivamente ai morsetti au e be/bu delle prese telefoniche.
Tensione di alimentazione: >26Vc.a. 20 ÷ 50 Hz.
Regolazione del volume
3850/1
Regolate il volume desiderato spostando la linguetta posta nella parte superiore.
CONNECTION
Ref. 729
The maximum number of items (phones + additional
electronic ringers Ref. 729) that should be connected
simultaneously to the line is ten.

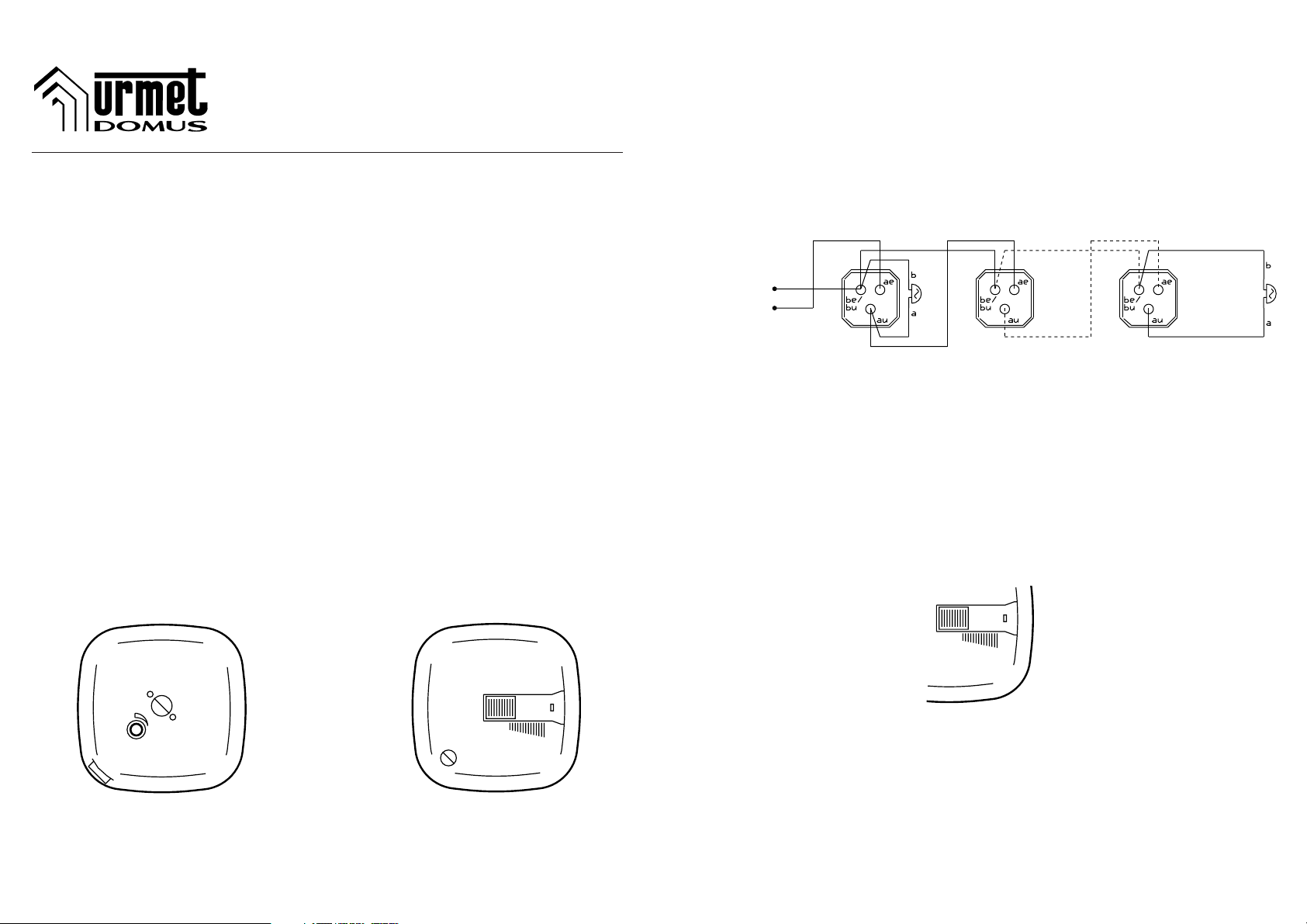

Example of connection of 2 ringers.
Connect terminals a and b of the ringer respectively
to terminals au and be/bu of one of telephone
sockets.
Power supply voltage: > 26Vac, 20 ÷ 50 Hz.
Ringing level
The ringing level can be adjusted by moving the
relevant slider.
MIN MAX
MIN MAX
Fissaggio a muro
− appoggio: con due viti e tasselli
− incasso: nelle normali scatole incasso utilizzate
per le prese telefoniche.
2 DS729-001
Wall mounting
− surface-mounting: with two screws and pegs.
− embedded version: in the normal embedding
boxes used for telephone sockets.
Page 2
ITALIANO
ENGLISH
COLLEGAMENTO
Sch. 3850/1
Collegare massimo una soneria a valle dell’ultima
presa telefonica dell’impianto serie come riportato
nello schema sottostante
Linea telefonica
Telephone line
a
Presa
1
st
1
Socket
Collegare i morsetti a e b della soneria rispettivamente ai morsetti au e be/bu dell’ultima presa
telefonica
Tensione di alimentazione: > 26Vc.a. 20 ÷ 50 Hz.
Regolazione del volume
Regolore il volume desiderato ruotando il perno
posto nella parte superiore della campana in metallo
CONNECTION
Ref
. 3850/1

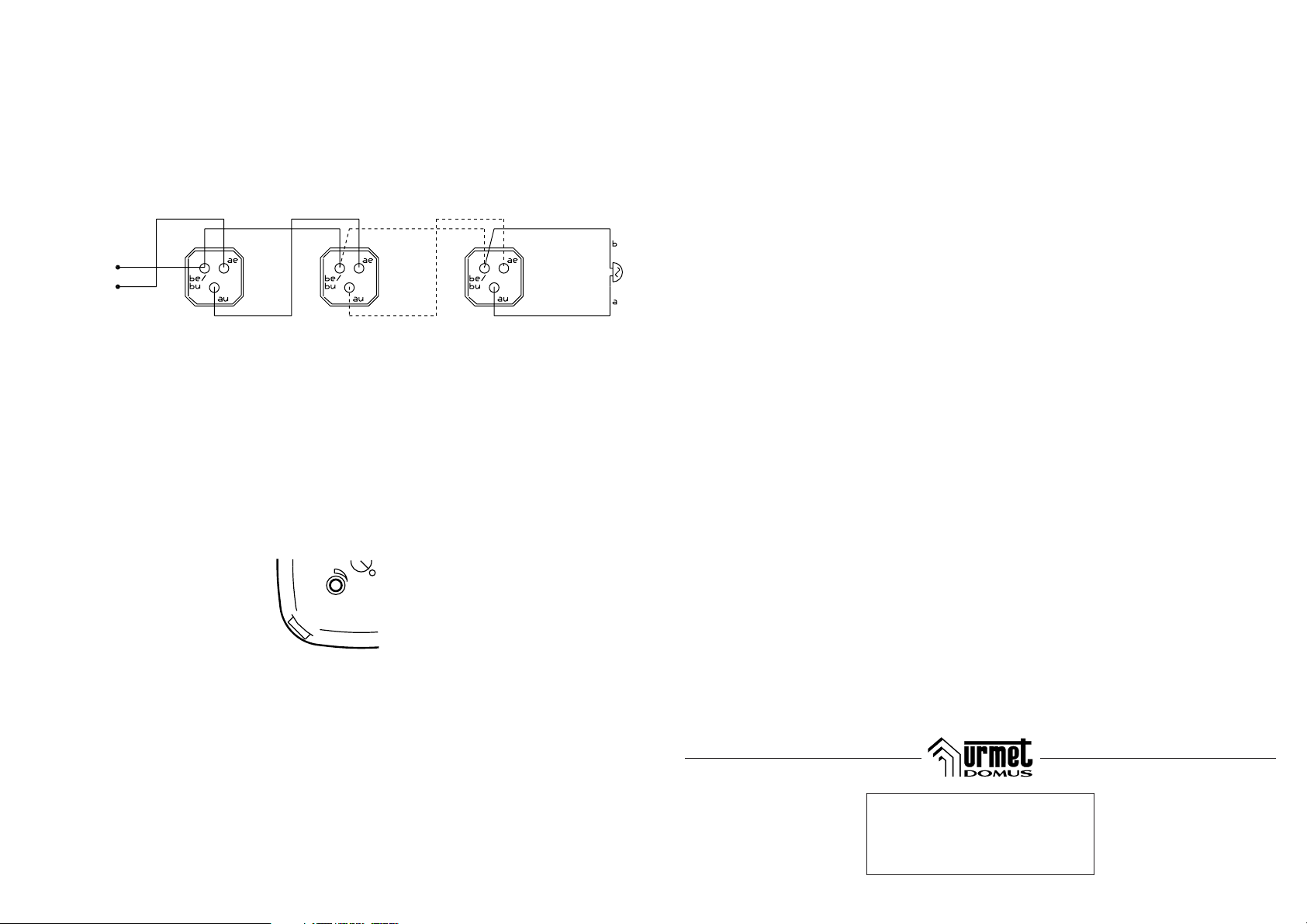

Connect a maximum of one bell ringer downstream
of the last telephone socket of the serial circuit, as
shown in the diagram below.
a
2
Presa
nd
2
Socket
Connect terminals a and b of the bell ringer
respectively to terminals au and be/bu of one of
telephone sockets.
Power supply voltage: > 26Vac, 20 ÷ 50 Hz.
Ringing level
The ringing level can be adjusted by turning the pin
placed in the upper part of the metal bell.
MAX
MIN
n. Presa
last Socket
Fissaggio a muro
− appoggio: con due viti e tasselli
− incasso: nelle normali scatole incasso utilizzate
per le prese telefoniche.
DS729-001 3
Wall mounting
− surface-mounting: with two screws and pegs.
− embedded version: in the normal embedding
boxes used for telephone sockets.
