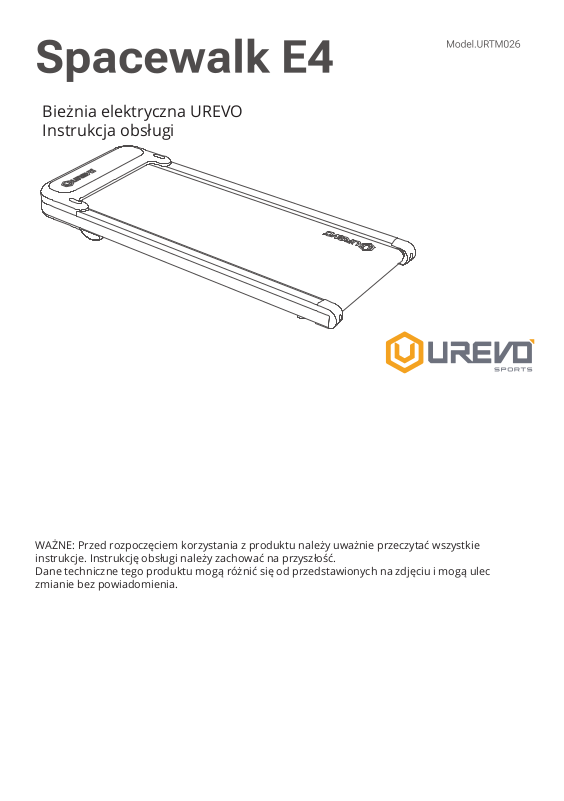

Page 1
Bieżnia elektryczna UREVO
Instrukcja obsługi
WAŻNE: Przed rozpoczęciem korzystania z produktu należy uważnie przeczytać wszystkie
instrukcje. Instrukcję obsługi należy zachować na przyszłość.
Dane techniczne tego produktu mogą różnić się od przedstawionych na zdjęciu i mogą ulec
zmianie bez powiadomienia.
Page 2

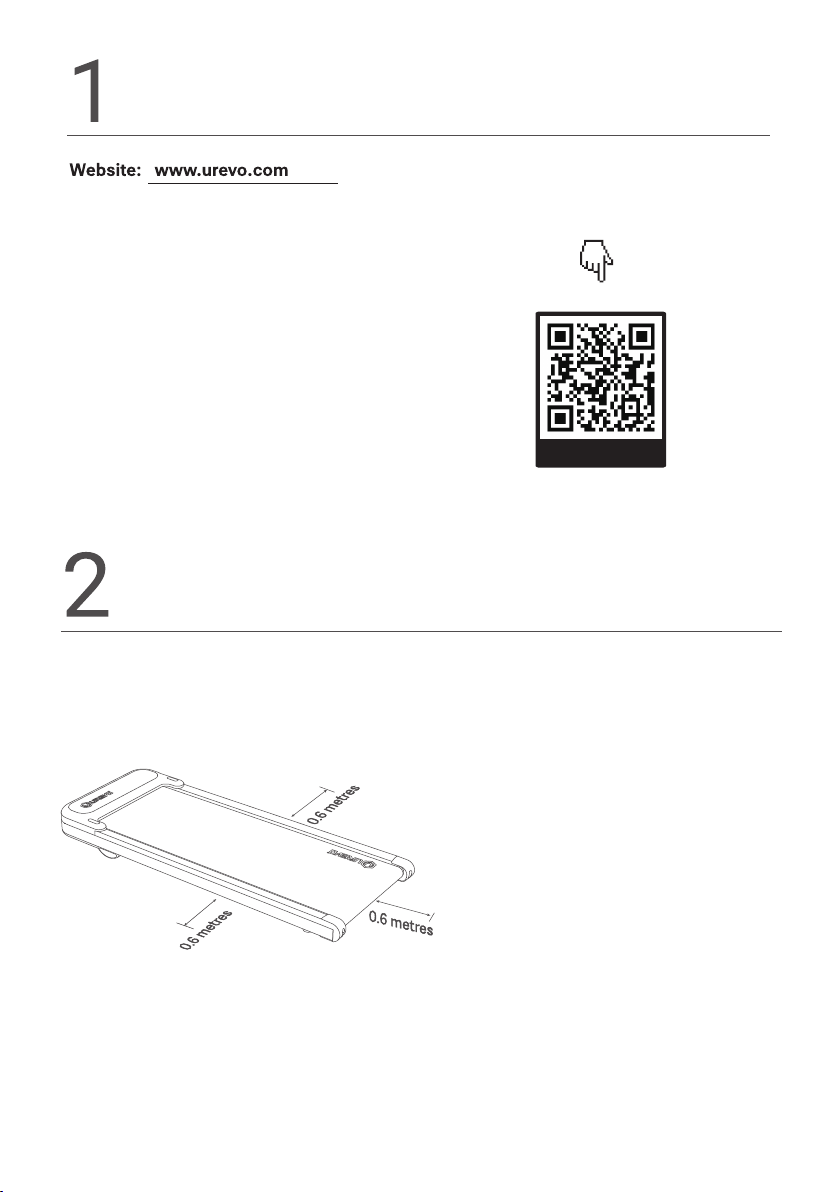

WSTĘP
ZESKANUJ TEN KOD QR, ABY UZYSKAĆ
FILMY DOTYCZĄCE MONTAŻU LUB
KONSERWACJI PRODUKTU
Urevo YouTube Video
WAŻNE ŚRODKI OSTROŻNOŚCI
1.Jeśli przewód zasilający jest uszkodzony,
należy go wymienić na specjalnym zestawem
przewodów dostępnym u producenta lub
producenta lub jego przedstawiciela
serwisowego.
2.Wokół urządzenia powinno zachować się
wolny obszar nie mniejszy niż 0.6 metra.
3. Jeśli którekolwiek z urządzeń regulacyjnych będzie
wystawać, może to spowodować przeszkodę dla
użytkownika.
4. Emisja hałasu pod obciążeniem jest wyższa niż bez
obciążenia.
5. Hałas w powietrzu: <65dB.
6.To urządzenie nie jest przeznaczone do
użytku przez osoby (w tym dzieci)
o ograniczonych zdolnościach fizycznych,
sensorycznych lub umysłowych, lub
nieposiadające doświadczenia i wiedzy,
chyba że będą one nadzorowane lub
zostaną poinstruowane w zakresie
korzystania z urządzenia przez osobę
odpowiedzialną za ich bezpieczeństwo.
Dzieci powinny być nadzorowane, aby
nie bawiły się urządzeniem.
7. Części zamienne, które mogą mieć
wpływ na bezpieczne użytkowanie
bieżni.
8.Maksymalne obciążenie tego
produktu wynosi 120 kg. NIE NALEŻY
PRZEKRACZAĆ MAKSYMALNEGO
OBCIĄŻENIA.
Page 3

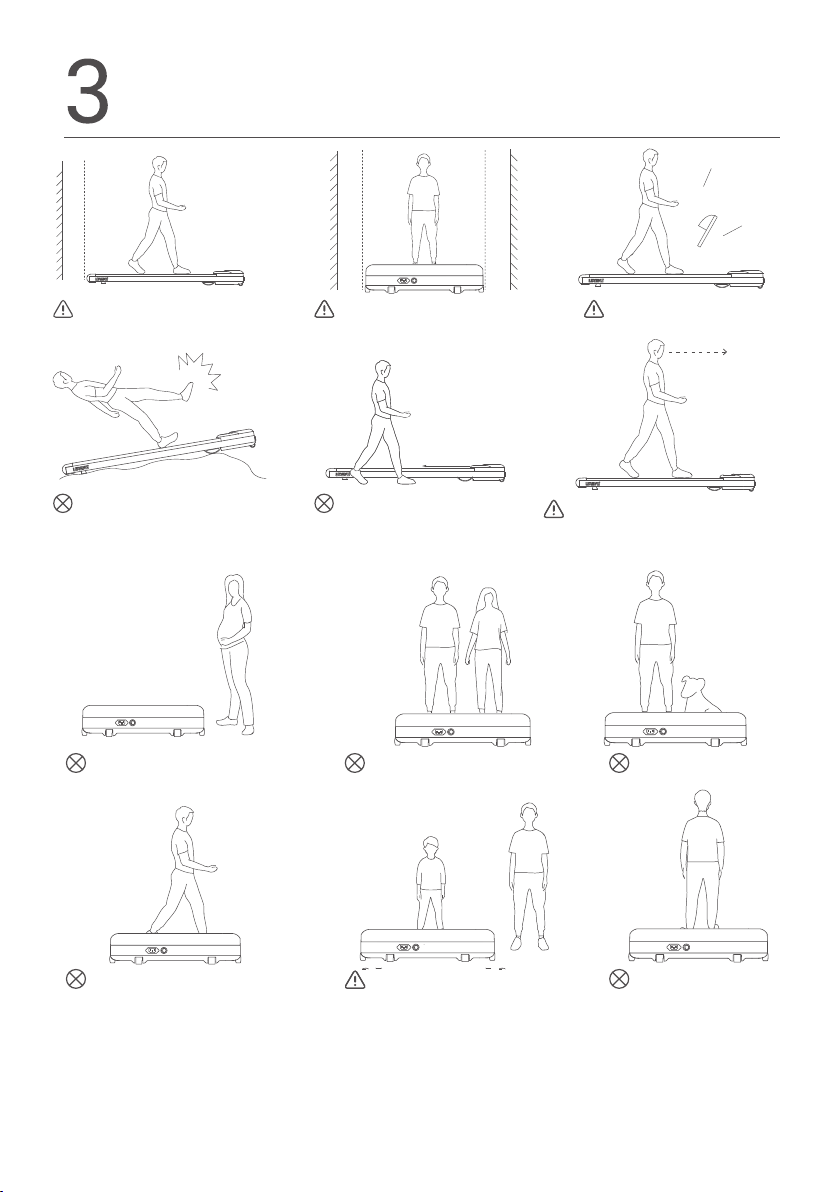

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
Zachowaj co najmniej 3,28
stopy (1,0 m) wolnej
przestrzeni z tyłu.
Nie używaj na nierównym
podłożu.
Należy zachować ostrożność
w przypadku osób starszych
i kobiet w ciąży.
Zachowaj odstęp co
najmniej 2 stóp (0,6 m)
z każdej strony.
Surowo zabrania się
wchodzenia i schodzenia
z bieżni podczas chodzenia.
Na bieżni nie może przebywać
jednocześnie więcej niż jedna
osoba.
Zawsze noś obuwie
sportowe.
Aby uniknąć zawrotów głowy,
należy utrzymywać wzrok
w poziomie.
Nie chodzić ze
zwierzętami.
Nie należy wykonywać ruchów
poprzecznych.
Dzieci mogą korzystać
z urządzenia WYŁĄCZNIE pod
nadzorem.
Nie należy wykonywać
ruchów do tyłu.
Page 4
Deptanie pokrywy bieżni jest
zabronione.
Nie należy
przechowywać w pozycji
pionowej.
Trzymać stopy, dłonie i palce z dala
od ruchomych części.
SPECYFIKACJA
Wskaźniki wydajności
Wymiary produktu
Obszar chodzenia
Masa brutto
Masa netto
Moc szczytowa
121 x 48 x 11,3 cm
38 x 102 cm
22 kg
19,2 kg
2.25 koni mech.
Szczegółowe
parametry
Nieużywane urządzenie należy
odłączyć od gniazdka.
Wskaźniki wydajności
Prędkość minimalna
Prędkość maksymalna
Napięcie
znamionowe
Moc znamionowa
Maksymalne
obciążenie
Nie przechowywać jako
podpórki bocznej.
Szczegółowe
parametry
1 km/h
6 km/h
220 - 240V ~
550W
120kg
Page 5
PRODUKT I AKCESORIA
Prosimy o dokładne sprawdzenie, czy zawartość opakowania jest kompletna i nienaruszona.
W przypadku jakichkolwiek braków lub uszkodzeń prosimy o kontakt ze sprzedawcą.
Akcesoria
Bieżnia x 1
WYGLĄD PRODUKTU
Osłona rolki
napinającej
Regulowana
podkładka pod
stopy
Taśma
bieżni
Pilot zdalnego
sterowania x1
Klucz sześciokątny x 1
Absorber
Kabel zasilający x1
transportowe
Kółko
Olej smarny x 1
Instrukcja
obsługi x1
Szyna na stopy
Wyświetlacz
Osłona silnika
Przełącznik zasilania
Gniazdko
zasilania
Page 6

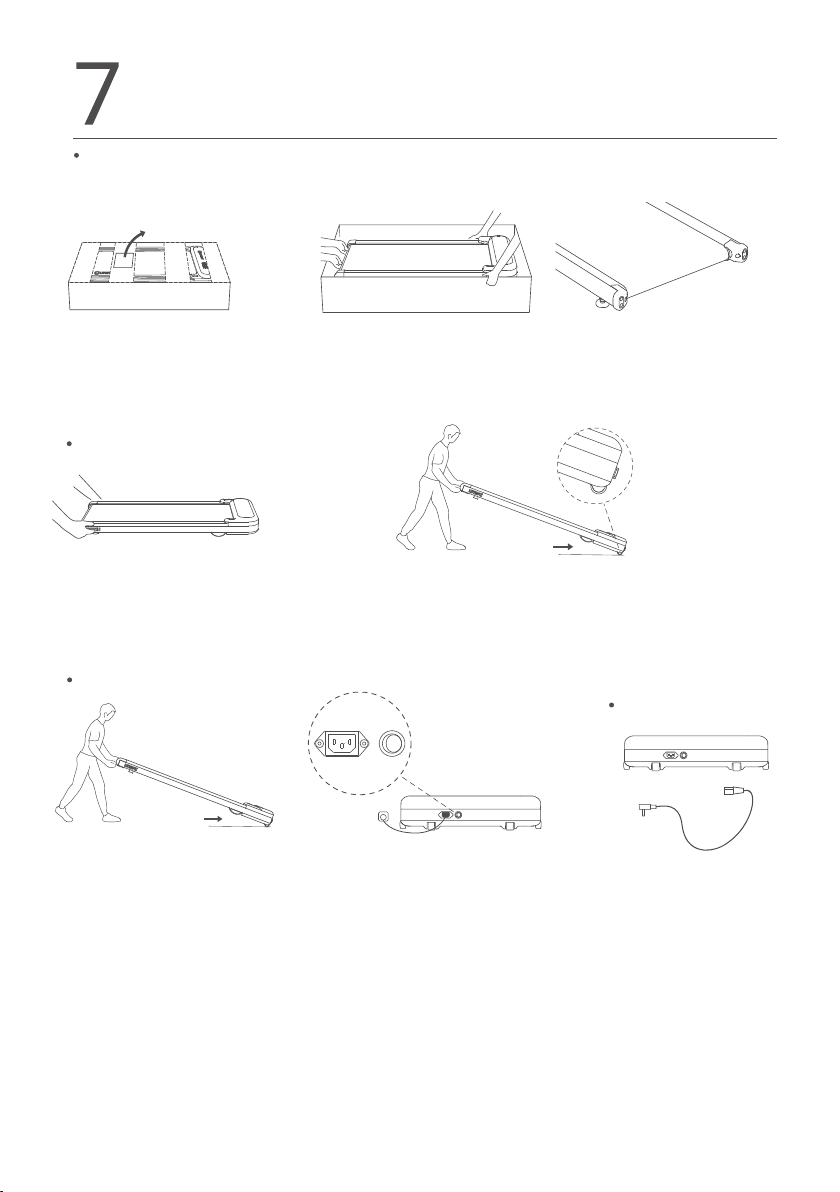

PRZED URUCHOMIENIEM I
PRZECHOWYWANIEM
Wyjmij urządzenie z opakowania.
1. Rozpakuj i wyjmij pudełko
z akcesoriami.
Transport
1. W razie potrzeby transportu
należy odłączyć przewód
zasilający i podnieść zacisk
urządzenia.
Podłącz zasilanie
1. Bieżnię należy umieścić na
płaskim podłożu. Nie należy
umieszczać jej na grubej
i miękkiej poduszce.
2. Podnieś urządzenie
i umieść na płaskiej
powierzchni.
Uwaga: konieczna jest
pomoc 2-3 osób.
2. Łatwe w transporcie urządzenie
z dolnym kołem transportowym,
podobnie jak taczka.
2. Podłącz przewód zasilający i włącz
przycisk zasilania, usłyszysz dźwięk
Bi z brzęczyka, oznacza to, że obwód
urządzenia został podłączony do
zasilania elektrycznego.
Ostrzeżenie: Należy używać
przewodu zasilającego dołączonego
do zestawu.
3. Jest rzeczą normalną, że
widoczne ślady spawania
pozostają na pasie.
Przechowywanie
Przed rozpoczęciem
przechowywania
należy wyłączyć
urządzenie i odłączyć
przewód zasilający.
Ostrzeżenie:
Przed rozpoczęciem treningu z tym produktem należy ocenić swoją kondycję fizyczną
i wykonywać ćwiczenia prawidłowo i regularnie. Nieprawidłowy lub nadmierny trening może
być szkodliwy dla zdrowia. W przypadku złego samopoczucia należy natychmiast przerwać
ćwiczenia i skonsultować się z lekarzem.
Page 7
MENU FUNKCYJNE
Wyświetlanie
prędkości 1- 6 km/h
Wyświetlanie czasu
0-99:59
Wyświetlany dystans
0-99,99
Wyświetlane kroki
0-9999
Wyświetlane kalorie
0-9999
Wskazówki: Dane treningowe (kalorie; czas; krok; dystans; prędkość) będą wyświetlane cyklicznie co 5 sekund.
Możliwe jest określenie sposobu wyświetlania danych poprzez naciśnięcie przycisku „Mode” podczas pracy.
PILOT ZDALNEGO STEROWANIA
Uwaga: Upewnij się, że bieżnia jest włączona, a w pilocie zdalnego sterowania zainstalowana jest
bateria.
1. Obsługa pilota zdalnego sterowania
Przycisk
Funkcja Czynność
Start
Stop
Naciśnij
Naciśnij
i przytrzymaj
przez 2
sekundy.
Pauza
Naciśnij
w trybie
uruchamiania
Tryb M
Przyspieszenie
Zwolnienie
Wyciszenie
Naciśnij
Naciśnij
Naciśnij
Naciśnij
Uwagi
Uruchamianie bieżni
Po zatrzymaniu bieżni (wszystkie dane powrócą do 0) na ekranie zostanie
wyświetlony komunikat „END”. Po 10 minutach system przełączy się w tryb
ekonomiczny i wyłączy ekran wyświetlacza; wskaźnik ERP (E) będzie migać powoli co
5 sekund. Naciśnij dowolny przycisk, aby włączyć bieżnię.
Na ekranie zostanie wyświetlony komunikat „PAU”, dane poprzedniego treningu
zostaną automatycznie zachowane, jeśli czas przerwy nie przekracza 10 minut, w
przeciwnym razie dane zostaną przywrócone do wartości „0”; Naciśnij dowolny
przycisk, aby wybudzić bieżnię. Bieżnia uruchomi się ponownie z minimalną
prędkością po ponownym naciśnięciu przycisku
Dostosuj programy treningowe z odliczaniem (takie jak: czas; dystans; kroki;
kalorie)
Długie naciśnięcie przez 0,5 sekundy spowoduje ciągłe zwiększanie prędkości.
Długie naciśnięcie przez 0,5 sekundy spowoduje ciągłe zmniejszanie prędkości.
Wyciszone dźwięki brzęczyka.
Page 8
TABELA KODÓW BŁĘDU
Gdy wystąpi błąd, wskaźnik ostrzeżenia o błędzie zaświeci się i wyświetli kod błędu.
Kod błędu
Objaśnienie
Przerwanie łączności
Otwarty obwód silnika
Ochrona przed zapłonem
Ochrona przed przeciążeniem
Zakłócenia zewnętrzne
Odkręć pokrywę silnika, aby sprawdzić, czy kabel
sygnałowy nie został ściśnięty lub czy zacisk się nie
poluzował.
Odkręć pokrywę silnika i sprawdź podłączenie zacisków
silnika. W przeciwnym razie prosimy o kontakt z serwisem
posprzedażowym.
Odkręć pokrywę silnika i sprawdź połączenie między
sterownikiem a silnikiem, w przeciwnym razie
skontaktuj się z serwisem posprzedażowym.
1. Waga użytkownika powyżej 120 kg.
2. Usuwanie ciał obcych, które powodują blokadę
taśmy.
3. Wstrzykiwanie smarów.
Wyłącz przełącznik zasilania i włącz go po minucie.
Rozwiązanie
Jeżeli, oprócz pojawienia się kodu błędu, pojawi się także alarm brzęczyka, należy NATYCHMIAST
przerwać trening, odłączyć bieżnię od zasilania i ponownie podłączyć bieżnię do zasilania
i uruchomić ją ponownie. Jeżeli problem będzie nadal występował, należy skontaktować się
z działem posprzedażowym.
ROZWIĄZYWANIE PROBLEMÓW
Problem
Bieżnia
nie działa
Możliwa przyczyna
1. Dezaktywacja przełącznika
zasilania.
2. Sprzężone zasilanie.
3. Uszkodzony przewód zasilający.
1. Wymień przełącznik zasilania, jeśli się nie świeci.
2. Upewnij się, że przewód zasilający jest podłączony do prawidłowo
uziemionego gniazdka.
3. Wymień kabel zasilający.
Rozwiązanie
Taśma
ślizga się
Pilot
zdalnego
sterowania
nie działa
Odgłos
tarcia
Taśma poluzowana.
1. Nieprawidłowe użycie wartości
domyślnej
2. Rozładowana bateria.
3. Nieprawidłowe działanie pilota
Taśma bieżni poza środkiem.
Dokręć naprężenie taśmy za pomocą klucza sześciokątnego.
(Patrz szczegóły w rozdziale 12-A)
1. Pilot zdalnego sterowania powinien być skierowany bezpośrednio do
portu odbiornika, gdy jest używany.
2. Wymień baterie na nowe.
3. Wymień pilot zdalnego sterowania.
Szczegółowe informacje znajdują się w rozdziale 12-A.
Page 9

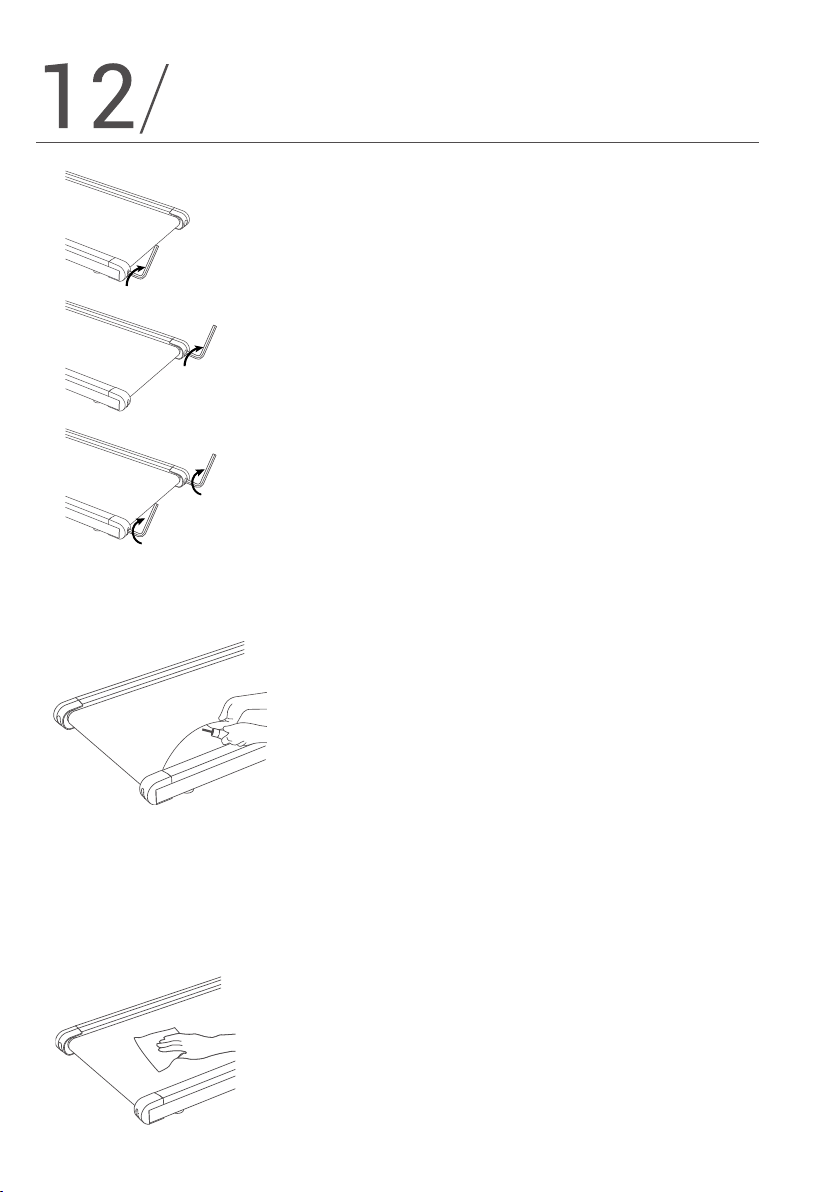

CZYSZCZENIE I KONSERWACJA
A. Objaw: Taśma nie jest wyśrodkowana lub ślizga się.
Proces centrowania taśmy w następujący sposób:
1. Wyłącz urządzenie i odłącz przewód zasilający.
2. Ręczny proces centrowania w następujący sposób:
- Jeśli taśma prowadząca przesunęła się w lewo, użyj narzędzia sześciokątnego, aby
obrócić lewą śrubę rolki prowadzącej w prawo o 1/4 obrotu (patrz rysunek 1).
Rysunek 1
Rysunek 2
Rysunek 3
B. Proces smarowania taśmy, postępuj zgodnie z poniższymi instrukcjami, aby nasmarować
taśmę.
- Jeśli taśma prowadząca przesunęła się w prawo, użyj narzędzia sześciokątnego,
aby obrócić prawą śrubę rolki prowadzącej w prawo o 1/4 obrotu (patrz rysunek 2).
3. Urządzenie MUSI pracować przez 1-2 minuty. Powtórzyć proces ręcznego
centrowania, aż taśma zostanie wyśrodkowana.
Proces korygowania poślizgu taśmy jest następujący:
1. Wyłącz urządzenie przed rozpoczęciem pracy.
2. Za pomocą narzędzia sześciokątnego przekręć obie śruby rolki prowadzącej
w prawo o 1/2 obrotu. (patrz rysunek 3).
3. Po dokonaniu korekty należy spróbować chodzić przez 1-2 minuty
z prędkością 2,0 km/h. Czynność należy powtarzać do momentu prawidłowego
naprężenia taśmy.
Uwagi
1. Aby zapobiec obrażeniom, nie należy umieszczać żadnych zanieczyszczeń
wokół urządzenia przed konserwacją.
2. NALEŻY używać odpowiedniego klucza sześciokątnego.
3. Podczas konserwacji należy zachować ostrożność. Nie przytrzasnąć palców.
1. Wyłącz urządzenie i odłącz przewód.
2. Za pomocą narzędzia sześciokątnego przekręć obie śruby rolki
napinającej w kierunku przeciwnym do ruchu wskazówek zegara, aż pasek
poluzuje się i łatwo podniesie. Wskazówki: po poluzowaniu taśmy należy
odliczyć cykle obrotowe narzędzia sześciokątnego, które służy do
dostosowania napięcia taśmy po procesie smarowania.
3. Podnoszenie krawędzi taśmy i równomierne rozpylanie oleju
smarującego na środku platformy spacerowej. Nie jest konieczne
rozpylanie oleju smarującego na całej platformie.
4. Objętość oleju smarowego na czas konserwacji: 5-10 ml. Uwaga: zbyt
duża ilość oleju może spowodować poślizg taśmy.
5. Za pomocą klucza imbusowego przekręć obie śruby koła zębatego
zgodnie z ruchem wskazówek zegara o poprzednią liczbę obrotów, aż
taśma zostanie prawidłowo napięta.
6. Włącz urządzenie i pracuj przez kilka minut, aby równomiernie
rozprowadzić olej smarujący na całej powierzchni taśmy. Częstotliwość
smarowania: Zaleca się 200 km na raz.
C: Czyszczenie urządzenia.
1. Przed rozpoczęciem czyszczenia należy wyłączyć urządzenie i odłączyć
przewód zasilający.
2. Wytrzeć i wyczyścić wilgotną szmatką, nie czyścić kwaśnymi lub żrącymi
detergentami.
3. Nie należy czyścić po przeciwnej stronie pasa.
4. Po długim czasie pracy pod urządzeniem może pozostać niewielka ilość
czarnego proszku.
Page 10
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną
środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie
internetowej https://serwis.innpro.pl/gwarancja
Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego produktu od fizycznie nowego
produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć
kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej konserwacji (czyszczenia) i
reakcji w chwili wykrycia stanu odmienności może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.
Importer:
INNPRO Robert Błędowski sp. z o.o.
ul. Rudzka 65c
44-200 Rybnik, Polska
tel. +48 533 234 303
[email protected]
www.innpro.pl
Producent: Shenzhen Yile Dynamic Technology Co, LTD.
Adres: 1205-1206, Tianliao Building, Tangchang Road, Tanglang Community, Taoyuan Street,
Nanshan District, Shenzhen, Chiny
Wersja: 2.0
Loading...
