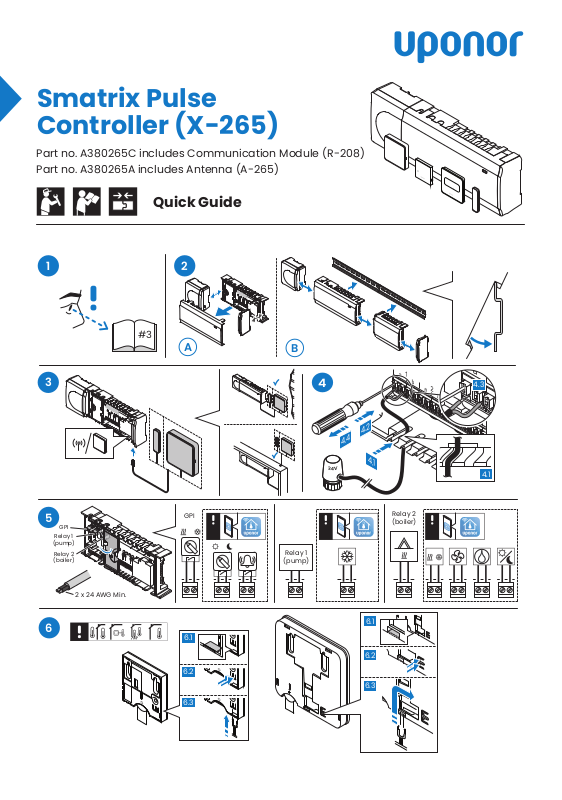

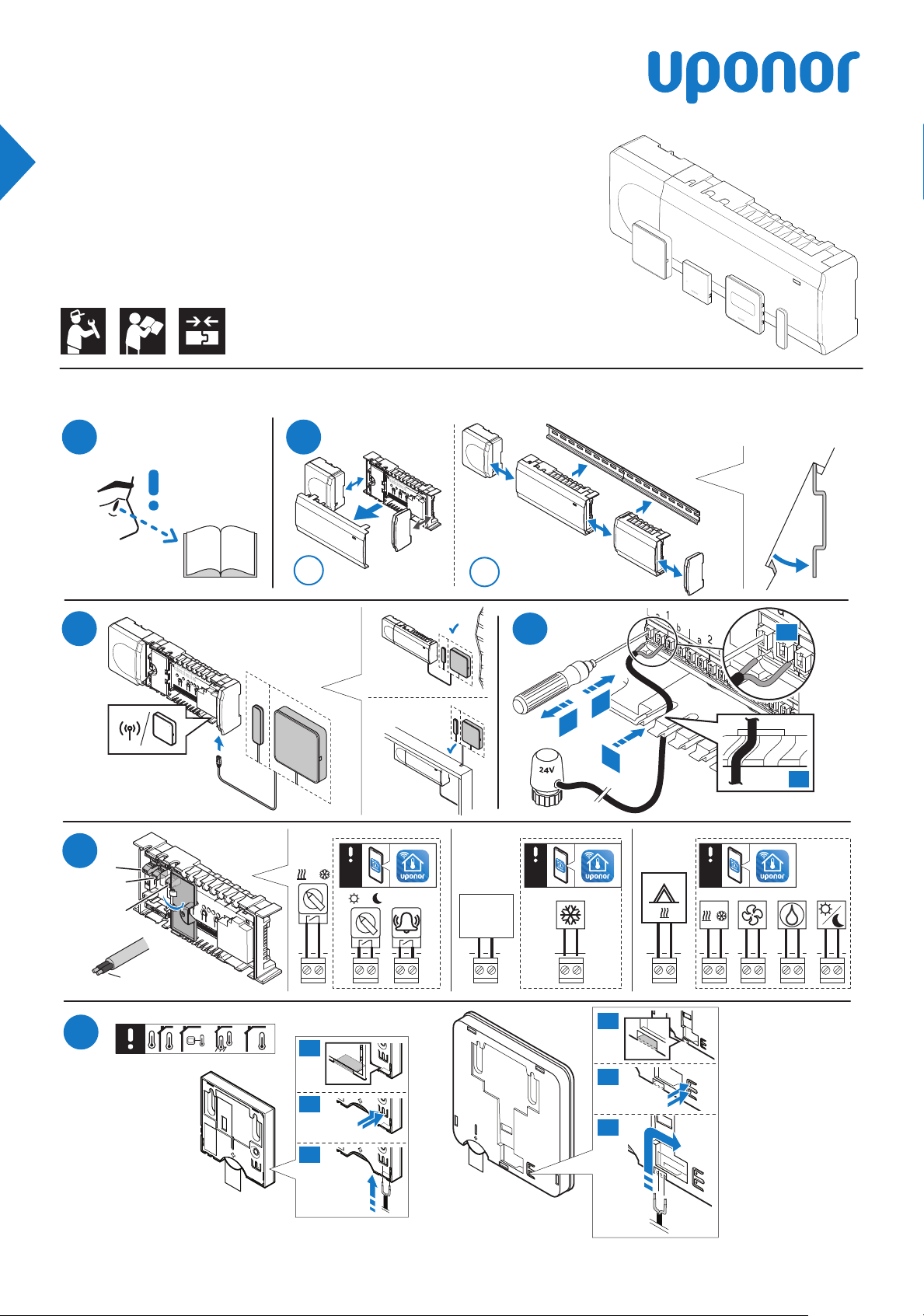

Page 1
Smatrix Pulse
Controller (X-265)
Part no. A380265C includes Communication Module (R-208)
Part no. A380265A includes Antenna (A-265)
Quick Guide
1
3
5
GPI
Relay 1
(pump)
Relay 2
(boiler)
#3
2
A
GPI
B
Relay 1
(pump)
4
4.3
4.2
4.4
4.1
4.1
Relay 2
(boiler)
2 x 24 AWG Min.
6.1
6
6.1
6.2
6.2
6.3
6.3

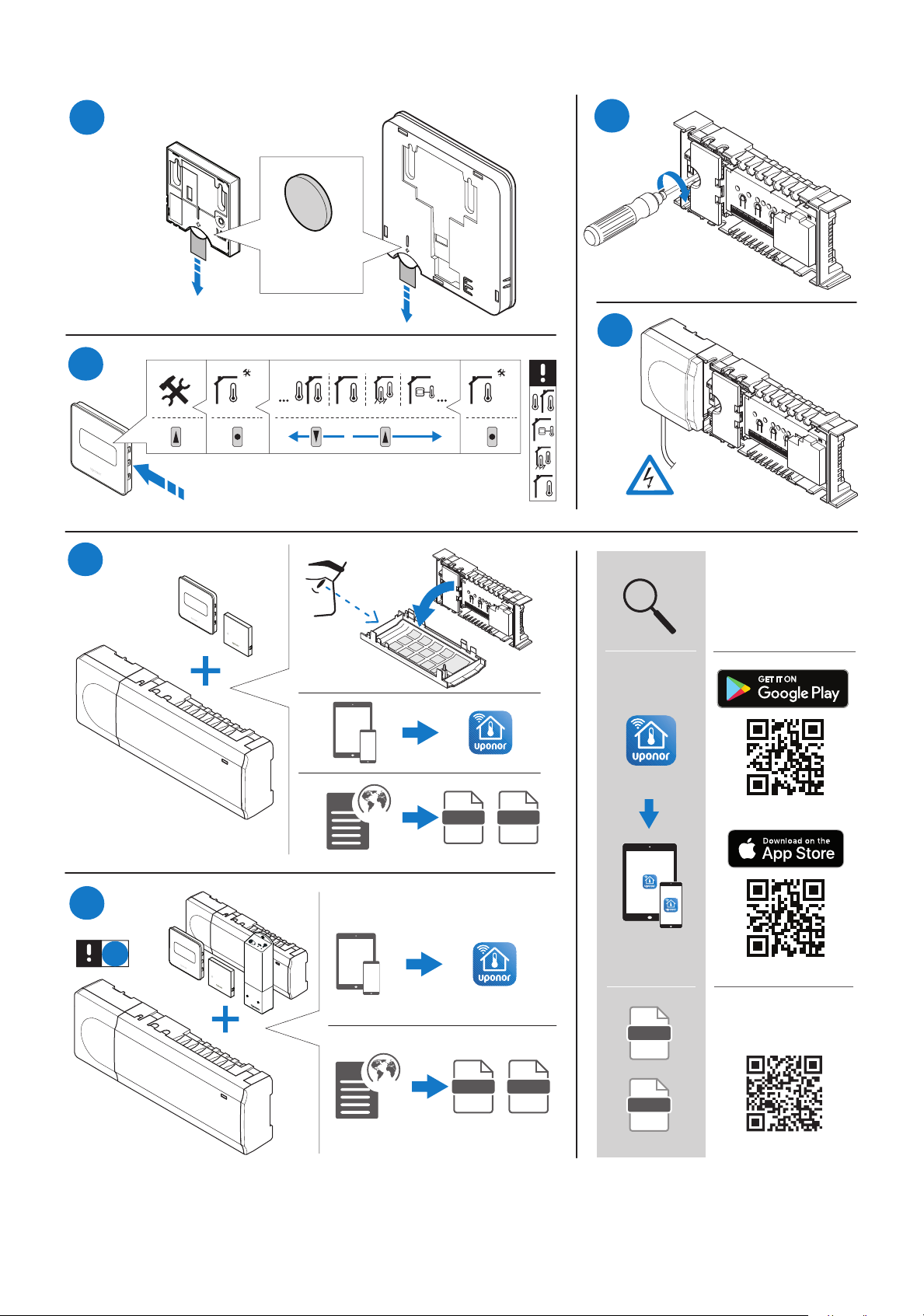

Page 2
7
1 x
CR2032 3 V
9
10
11
8
04
RT
04
RT
120 V
60 Hz
3 s
Uponor Smatrix Pulse
w
w
w
PDF HTML
Uponor Smatrix Pulse
12
11
Uponor Smatrix Pulse
PDF
w
w
w
2 l Smatrix Pulse Controller (X-265) with Communication Module (R-208) or Antenna (A-265) Quick Guide
PDF HTML
HTML
https://go.uponor.
info/smatrix

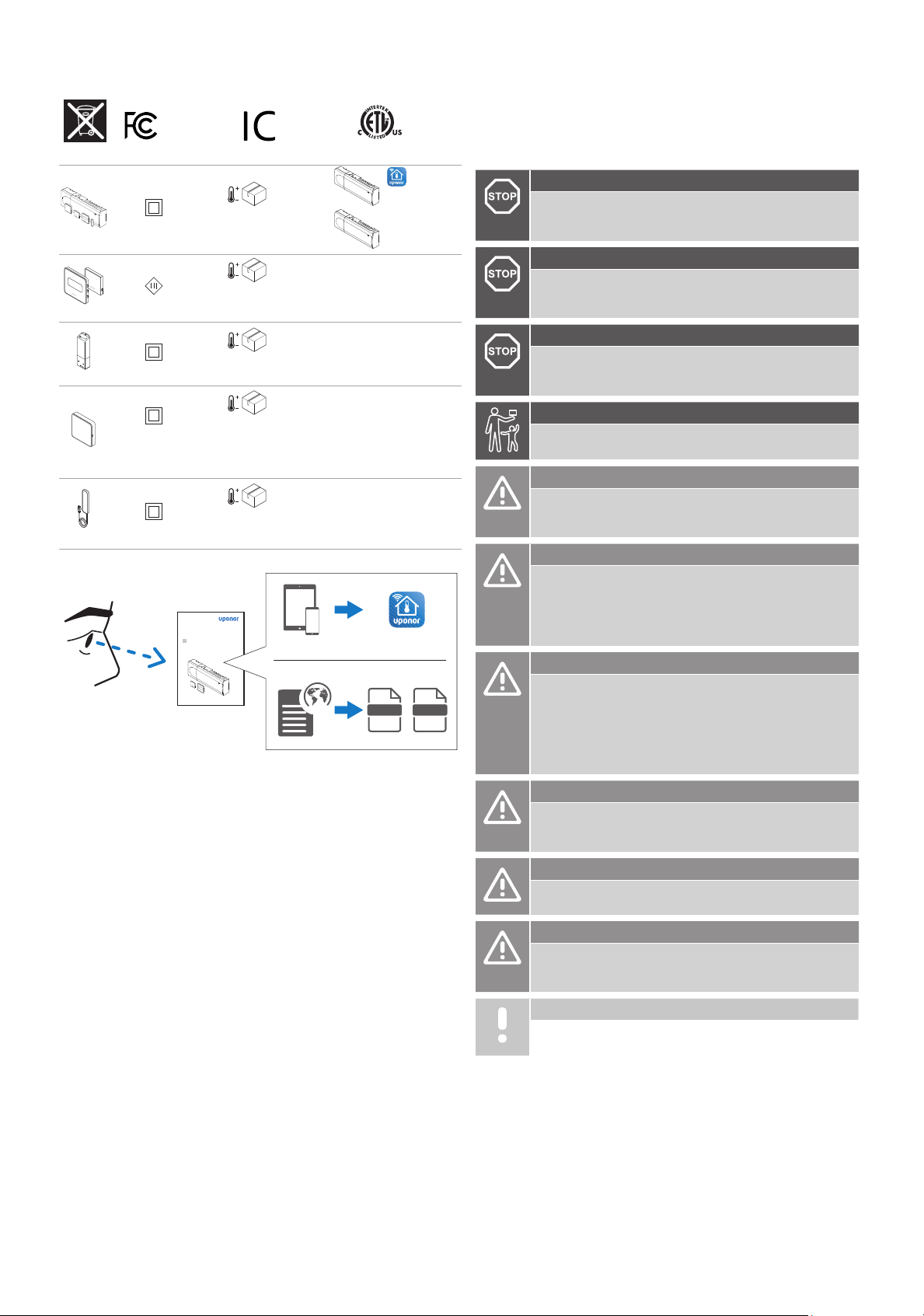

Page 3
Technical Data
EN Safety Instructions
FCC ID: V9MSMATR1 IC: 7664A-SMATR1
IP20 T45
IP20
IP20
IP20
IP20
T45
T50
T45
802.11 b/g/n @ 2.4Ghz,WPA & WPA2
T45
Uponor Smatrix Pulse
EN Installation and operation manual
70 °C
160 °F
...
-20 °C
-5 °F
65 °C
150 °F
...
-10 °C
15 °F
70 °C
160 °F
...
-20 °C
-5 °F
70 °C
160 °F
...
-20 °C
-5 °F
70 °C
160 °F
...
-20 °C
-5 °F
ERP IV
ERP IV
ERP IV
+ : ERP VIII
: ERP IV
Uponor Smatrix Pulse
This quick guide serves as a reminder for experienced
installers. Uponor strongly recommends reading the
complete Smatrix Pulse Manual before installing the
control system.
Warning!
The Uponor system uses 120 V, 60 Hz AC power.
In case of emergency, immediately disconnect
the power.
Warning!
Electrical installation and service behind secured
120 V AC covers must be carried out under the
supervision of a qualied electrician.
Warning!
The transformer module is heavy and might
detach if the controller is held upside down without
the cover on.
Warning!
The Smatrix Pulse system uses CR2032 coin-cell
batteries. KEEP OUT OF REACH OF CHILDREN.
Caution!
To avoid RF / WIFI interference, keep installation/
data cables away from power cables of more
than 60 V.
Caution!
If RF / WIFI communication difculties exist,
Uponor recommends relocating the antenna
to a more optimal position. Do not install Uponor
radio sources closer than 16" / 41 cm from
eachother to avoid interference.
Caution!
CD0000130
w
w
w
PDF HTML
Ensure that each actuator is connected to the
correct channel so that the thermostats are
controlling the correct loops.
Connect only one actuator for each channel.
Channels 01 and 02 have double outputs (a and b)
for two actuators.
Caution!
If more than one controller is available in the
system, register the thermostat as a system device
to the master controller.
Caution!
The switches in the public thermostat must be set
before registering the thermostat.
Caution!
The switches in the public thermostat must be
set to one of the available functions, otherwise it
cannot be registered.
Note
Registration of at least one thermostat must be
completed before registering a system device.
uponor.com | 3
Page 4
ES Instrucciones de seguridad
FR Consignes de sécurité
Esta guía rápida sirve como recordatorio para los
instaladores experimentados. Uponor recomienda
encarecidamente la lectura de todo el Manual Smatrix
Pulse antes de instalar el sistema de control.
¡Advertencia!
El sistema de Uponor emplea la corriente AC de
120 V, 60 Hz. En caso de emergencia, desconectar
inmediatamente la alimentación eléctrica.
¡Advertencia!
La instalación y el servicio eléctricos detrás de
cubiertos asegurados AC de 120 V tienen que ser
realizados bajo la supervisión de un electricista
calicado.
¡Advertencia!
El módulo del transformador es pesado y puede
separarse si se mantiene boca abajo sin el
cubierto puesto.
¡Advertencia!
El sistema Smatrix Pulse utiliza las baterías botón
de litio CR2032. MANTENER FUERA DEL ALCANCE DE
LOS NIÑOS.
¡Precaución!
Para evitar la interferencia RF / Wi-Fi, mantener los
cables de instalación / datos lejos de los cables de
alimentación eléctrica mayores a los 60 V.
¡Precaución!
Si se presentan dicultades de comunicación, Uponor
recomienda que se posicione la antena en otra
posición más adecuada. No instalar las fuentes de
radio de Uponor a una distancia menor a 41cm / 16"
la una de la otra, para así evitar la interferencia.
¡Precaución!
Asegurar que cada actuador esté conectado al
canal correcto para que los termostatos controlen
los tramos correctos.
Conectar solamente un actuador en cada canal.
Los canales 01 y 02 tienen salidas dobles (a y b)
para dos actuadores.
¡Precaución!
Si más de un controlador está disponible en el
sistema, registrar el termostato como un dispositivo
del sistema al controlador del cuarto principal.
¡Precaución!
Los interruptores del termostato público tienen que
programarse antes de registrar el termostato.
¡Precaución!
Los interruptores del termostato público tienen que
programarse a una de las funciones disponibles,
de lo contrario no puede registrarse.
Nota
Es necesario completar la registración de al menos
un termostato antes de registrar un dispositivo del
sistema.
Ce guide rapide sert de rappel aux installateurs
expérimentés. Uponor recommande fortement de lire
le manuel complet de Smatrix Pulse avant d'installer le
système de commande.
Avertissement!
Le système Uponor utilise une alimentation de
120 V, 60 Hz CA. En cas d'urgence, débranchez
immédiatement l'alimentation.
Avertissement!
L'installation électrique et toute intervention
derrière les couvercles de 120 V CA sécurisés
doivent être effectuées sous la supervision d'un
électricien qualié.
Avertissement!
Le module transformateur est lourd et peut se
détacher si le contrôleur de pièce est placé à
l'envers sans son couvercle.
Avertissement!
Le système Smatrix Pulse utilise des piles boutons
CR2032. GARDER HORS DE LA PORTÉE DES ENFANTS.
Attention!
Pour éviter les interférences RF / WI-FI, éloignez
les câbles d'installation/de données des câbles
d'alimentation de plus de 60 V.
Attention!
Si vous rencontrez des difcultés de communication
RF/WI-FI, Uponor recommande de déplacer
l'antenne à une position plus optimale. N'installez
pas les sources radio Uponor à moins de 16"/41 cm
les unes des autres pour éviter les interférences.
Attention!
Assurez-vous que chaque actionneur est
connecté au bon canal an que les thermostats
commandent les bonnes boucles.
Connectez un seul actionneur par canal. Les
canaux 01 et 02 ont des sorties doubles (a et b)
pour deux actionneurs.
Attention!
Si plus d'un contrôleur est disponible dans le
système, enregistrez le thermostat en tant
qu'appareil du système au contrôleur principal.
Attention!
Les interrupteurs du thermostat public doivent être
réglés avant d'enregistrer le thermostat.
Attention!
Les interrupteurs du thermostat public doivent être
réglés sur l'une des fonctions disponibles, sinon il
ne peut pas être enregistré.
Note
L'enregistrement d'au moins un thermostat doit
être terminé avant d'enregistrer un appareil du
système.
Uponor Inc.
5925 148th Street West
Apple Valley, MN 55124
USA
T 800.321.4739
F 952.891.2008
SmatrixPulseController_QuickGuide_0522_EN_ES_FR A4, Copyright © 2022 Uponor. MKT10154_A
Uponor Ltd.
6510 Kennedy Road
Mississauga, ON L5T 2X4
CANADA
T 888.594.7726
F 800.638.9517
uponor.com
