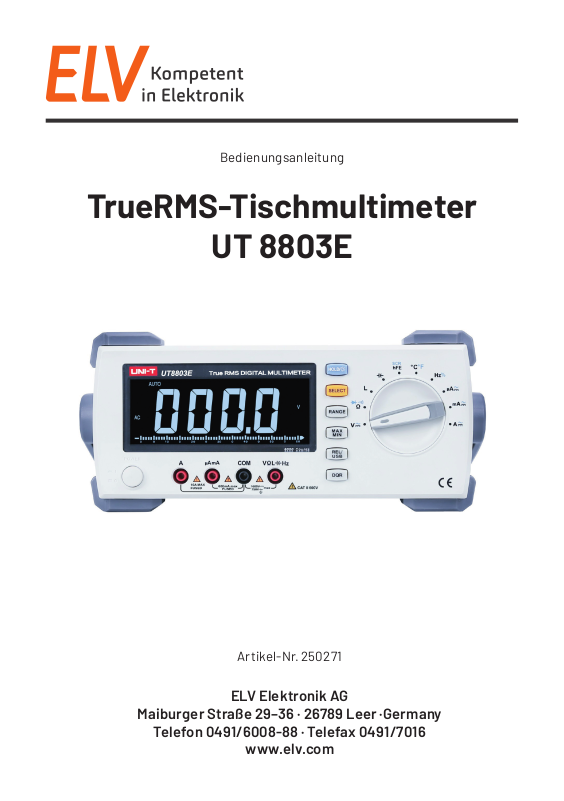

Page 1

Bedienungsanleitung

TrueRMS-Tischmultimeter

UT 8803E

Artikel-Nr. 250271

ELV Elektronik AG

Maiburger Straße 29–36 · 26789 Leer ·Germany

Telefon 0491/6008-88 · Telefax 0491/7016

www.elv.com

Page 2

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme komplett und bewahren Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Inhaltsverzeichnis

1. Funktionen, bestimmungsgemäßer Gebrauch............................................ 3

2. Sicherheitshinweise ................................................................................... 4

3. Anzeigen, Bedienelemente, Anschlüsse ......................................................7

4. Sonderfunktionen ......................................................................................11

4.1 Data-Hold ................................................................................................... 11

4.2 Messdaten zum PC senden .........................................................................11

4.3 Min.-/Max.-Anzeige.....................................................................................11

4.4 Relativwert-Messmodus ............................................................................ 12

5. Inbetriebnahme ......................................................................................... 12

5.1 Netzanschluss ........................................................................................... 12

5.2 Verwendung von Messleitungen ................................................................ 12

6. Messungen ................................................................................................ 13

6.1 Undenierte Anzeigen ............................................................................... 13

7. Spannungsmessungen .............................................................................13

8. Strommessung ......................................................................................... 14

9. Widerstandsmessung ............................................................................... 16

10. Durchgangsprüfung .................................................................................. 17

11. Diodentest ................................................................................................. 18

12. Kapazitätsmessung ................................................................................... 19

13. Induktivitätsmessung ............................................................................... 20

14. Frequenzmessung, Tastverhältnisanzeige ................................................ 21

15. Temperaturmessung ................................................................................ 22

16. Transistortest ........................................................................................... 22

17. Thyristortest ............................................................................................ 23

18. Betriebshinweise, Wartung, Pege .......................................................... 23

19. Sicherungswechsel .................................................................................. 24

20. Technische Daten allgemein, Entsorgung ................................................. 25

21. Messbereiche, Messgenauigkeit ............................................................... 26

1. Ausgabe D eutsch 0 7/20 22 Doku mentatio n © 2018 ELV Elektronik AG Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Bedienungsanleitung auch nicht auszugsweise in irgendeiner Form reproduzier t oder vervielfältigt werden. Es ist möglich, dass die vorliegende Bedienungsanleitung noch druck tech nische Mängel oder Druckfehler aufweist. Die Angaben in dieser Bedienungsanleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung. Alle Warenzeichen und Schutzrechte werden anerkannt. Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden. 250271-07/2022, Version 1.5, dtp

Page 3

1. Funktionen, bestimmungsgemäßer Gebrauch

Das hochwertige TrueRMS-Tischmultimeter verfügt über einen weiten Anzeigebereich sowie ein großes, sehr gut ablesbares LC-Display und bietet über die Standard-Multimeterfunktionen hinaus mehrere Bauteiltestfunktionen. Dazu gehören Induktivitäten ebenso wie eine Transistor- und Thyristortestfunktion. Besonders hervorzuheben sind auch das große LC-Display mit besonders gut ablesbarer Negativdarstellung sowie das USB-Interface, über das das Messgerät über einen P C (Windows) fernbedien- und fernauslesbar wird. So können hier auch

Messdatenverläufe grasch dargestellt und sehr detailliert ausgewertet werden.

Ein sehr hochohmiger Messeingang für Spannungen bis 600 mV sichert exakte Messergebnisse mit geringster Messkreisbelastung, und ein weiter Strommessbereich bis 10 A ermöglicht praxisgerechte Strommessungen.

 TrueRMS-Digitalmultimeter mit 5.999 Digit Anzeigeumfang  Große negative LCD-Anzeige mit zusätzlicher Analoganzeige (Bargraph)  Automatische Messbereichswahl  Gleich- und Wechselspannungsmessung bis 1000 V/750 VRMS  Gleich- und Wechselstrommessung bis 10 A  AC+DC-Messung möglich  Max. Widerstandsmessbereich: 60 MΩ  Max. Kapazitätsmessbereich: 60 mF  Max. Induktivitätsmessbereich: 100 H  Max. Frequenzmessbereich: 20 MHz  Temperaturmessung von -40 bis +1000 °C  Dioden- und Durchgangstest (akustisch)  Transistor- und Thyristortest  Data-Hold-Funktion, Max.-/Min.-Speicher  Sehr hochohmiger Messeingang im 600-mV-Bereich (3 GΩ), sonst 10 MΩ  USB-Interface für PC-Anbindung

In dieser Anleitung sind die Sicherheitshinweise wie folgt eingestuft:

Warnung Kennzeichnet Gefahren für den Benutzer, die durch Handlungen oder Bedingungen entstehen können.

Achtung Kennzeichnet Verhaltensweisen, die das Messobjekt oder das Messgerät beschädigen können.

Page 4

Bestimmungsgemäßer Gebrauch

Das Mes sgerät entspr icht den Überspannungskategorien II (600 V) nach EN 6 1010-1. Der Einsatzbereich nach CAT II ist die lokale Ebene, wie z. B. Messungen in oder an Hausgeräten, die an eine Netzsteckdose angeschlossen sind. Das Messgerät ist für die Messung von Gleich- und Wechselspannungen bis 1000 VDC/AC/DC+AC, Gleich- und Wechselströmen bis 10 ADC/AC/DC+AC, von Wider- ständen bis 60 MΩ, Induktivitäten bis 100 H, Frequenzen bis 20 MHz, Temperaturen von -40 bis +1000 °C mit dazu geeigneten Sensoren, Durchgangsprüfung, Kapazitätsmessung bis 60 mF sowie Transistor-/Thyristor- und Diodentest mit den mitgelieferten Messleitungen/Adaptern unter den in den technischen Daten genannten Bedingungen vorgesehen. Die Datenverbindung zu einem PC erfolgt über USB über die mitgelieferten PC-Anschlusskabel. Wenn dieses Produkt in einer vom bestimmungsgemäßen Gebrauch abweichenden Art verwendet wird, kann dies Sach- sowie Personenschäden zur Folge haben, die Gewährleistung erlischt. Für Folgeschäden, die aus Nichtbeachtung dieser Gebrauchsregeln und der Bedienungsanleitung resultieren, übernehmen wir keine Haftung, Gewährleistungsansprüche erlöschen ebenfalls.

2. Sicherheitshinweise

Dieses Messger ät wurde nach IEC 1010, Teil 1 (EN 61010-1): Sicher heitsbedingungen für elektronische Messgeräte, gefertigt und geprüft und entspricht damit allen herstellerseitigen Möglichkeiten zur Vermeidung von Unfällen.

Um einen sicheren Betrieb des Messgeräts zu gewährleisten, sind folgende Sicherheitshinweise zu befolgen:

Warnung

 Bei Zweifeln über die Ar beitsweise, die Sicherheit od er den Anschlu ss des Geräts

eine Fachkraft oder unseren Service kontaktieren.

 Das Gerät nicht verwenden, wenn es von außen erkennbare Schäden z. B. am

Gehäuse, an Bedienelementen oder an den Anschlussleitungen bzw. eine Funkti onsstörung a ufweist. Im Zweifelsfall das Ger ät von einer Fachkraft ode r unserem Service prüfen lassen.

 Das Gerät ist kein Spielzeug. Es darf nicht im Zugriffsbereich von Kindern auf-

bewahrt oder betrieben werden.

 Verpackungsmaterial nicht achtlos liegen lassen. Plastikfolien/-tüten, Styropor

teile etc. können für Kinder zu einem gefährlichen Spielzeug werden.

 Das Gerät darf nicht verändert oder umgebaut werden.

Page 5

 Bei Arb eiten an Spannun gen mit mehr al s 30 VACeff. oder 42 VDC die nötige Vorsicht

walten lassen, da die Gefahr eines Stromschlags besteht.

 Zwischen den Anschlüssen bzw. zwischen den Anschlüssen und Erde nie eine

Spannung anlegen, die die angegebene Nennspannung des Messgeräts überschreitet (siehe Gehäuseaufdruck).

 Die Messleitungen bezüglich beschädigter Isolation untersuchen. Durchgang der

Messleitungen prüfen, beschädigte Messleitungen austauschen. Zusätzlich die Isolation der Messgerätebuchsen prüfen.

 Vor dem Gebrauch die Funktion des Messgeräts durch Messen einer bekannten

Spannung sicherstellen.

 Das Messgerät nicht in Umgebungen mit explosiven Gasen, Dampf oder Staub

verwenden.

 Das Messgerät nicht benutzen, wenn die Sicherungshalterung oder andere Teile

des Gehäuses entfernt wurden.

 Die an der Masse anliegende Messleitung vor der stromführenden Messleitung

anschließen. Beim Abnehmen der Messleitungen in umgekehrter Reihenfolge vorgehen, d. h. die stromführende Messleitung zuerst abtrennen.

 Bei der Verwendung von Messleitungen die Finger stets hinter dem Fingerschutz

am Fühlergriff halten.

 Nur die mitgelieferten oder gemäß EN 61010-1 CAT II zugelassene Mess leitungen

für den Betrieb des Messgeräts verwenden.

Achtung

 Das Ger ät darf nicht a n einem feuchten Or t stehen, keinem Niederschlag, Spritz

wasser, Staub oder ständiger direkter Sonnenbestrahlung ausgesetzt sein.

 Starke mechanische Beanspruchungen wie z. B. Druck oder Vibration sind zu

vermeiden.

 Das Gerät nur mit einem trockenen Leinentuch reinigen, das bei starken Ver-

schmutzungen leicht angefeuchtet sein darf. Zur Reinigung keine lösemittelhaltigen Reinigungsmittel verwenden. Darauf achten, dass keine Feuchtigkeit in das Geräteinnere gelangt.

 Das Gerät darf ausschließlich mit der in den technischen Daten aufgeführten

Spannungsversorgung betrieben werden. Das Gerät darf nicht an einer anderen Spannung oder einer anderen Energieversorgung betrieben werden.

 Vor der Messung von Widerstand, Kontinuität (Durchgang), Dioden oder Kapazität

den Strom des Stromkreises abschalten und alle Kondensatoren entladen.

 Vor der Strommessung die geräteinternen Sicherungen überprüfen. Vor dem

Anschließen des Messgeräts an einen Stromkreis ist der Strom des Stromkreises abzuschalten.

Page 6

 Vor jeder Spannungsmess ung ist sicher zustellen, da ss sich das Messgerät nicht

im Strommessbereich bendet.

 Vor jedem Wechsel des Messbereichs sind die Messspitzen vom Messobjekt zu

entfernen.

 Das Gerät darf nur zum Austauschen der internen Sicherungen geöffnet werden.

Die Logos und Beschriftungen im Bereich der Messbuchsen und auf der Geräte rückseite sollen Sie daran erinnern, dass Sie bei bestimmten Messungen auch bestimmte Verhaltensmaßregeln beachten sollten. Hier einige Erläuterungen dazu:

10 A Maximal messbarer Strom: 10 AAC/DC. Diese Buchse ist intern abgesichert (12 A/1000 V). Ab 10 A Messtrom: max. Messzeit 30 s, danach Messpause mind. 15 min.

µA, mA Maximal messbarer Strom 600 mAAC/DC. Diese Buchse ist intern abgesichert (0,6 A/1000 V).

Warnung! Zugehörige Bedienungsanleitung lesen!

Besondere Vorsicht bei Messungen an berührungsgefährlichen Spannungen (> 30 VACeff. oder 42 VDC)! Nicht die Messbuchsen und Messspitzen berühren!

CAT II Gerät entspricht Überspannungskategorie II (600 V).

750~/1000 V– Um elektrische Unfälle und einen Schaden für das Gerät zu

vermeiden, schließen Sie diese Messbuchsen nie an eine Spannungsquelle größer 750 V

AC/1000 VDC

(Einsatzbereich nach CATII) gegen Masse (Erde) an.

Beträgt die Messspannung mehr als 600 V, darf das Gerät nicht i n Messumge bungen mit CAT II, III und I V eingesetz t werden!

Page 7

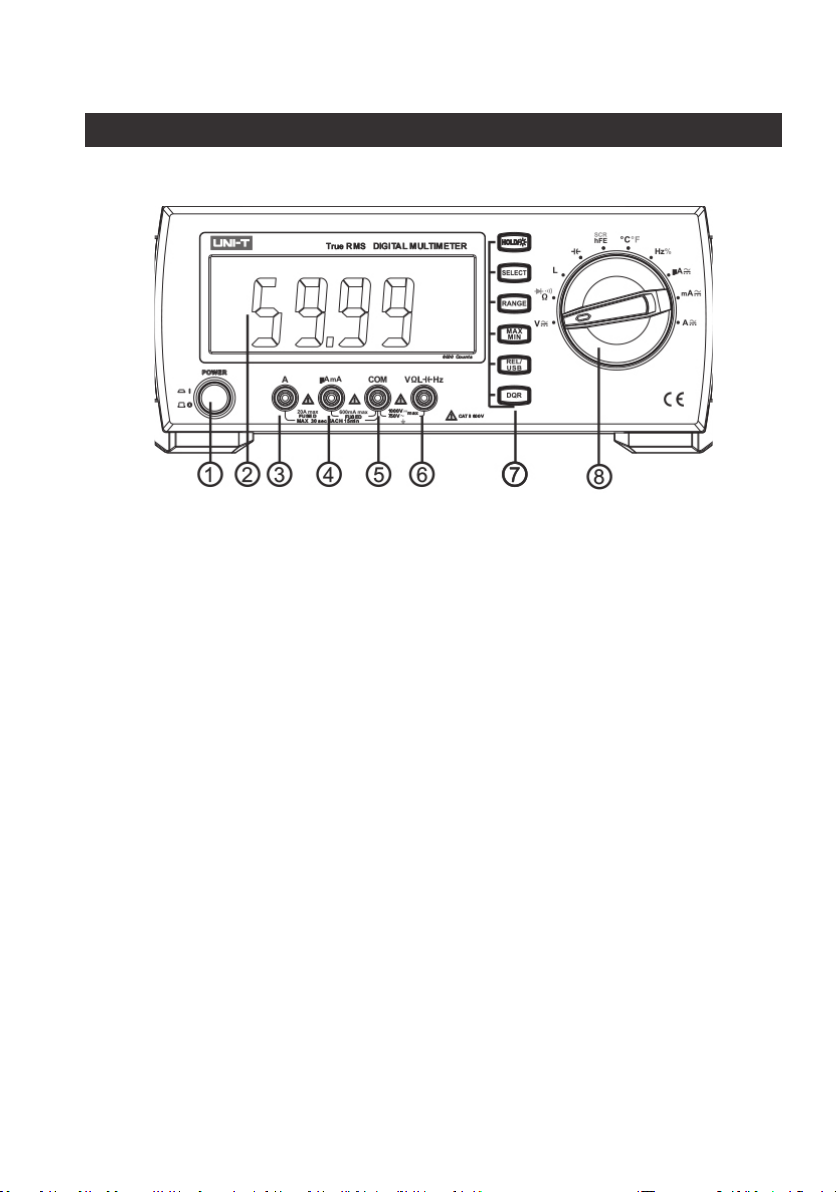

3. Anzeigen, Bedienelemente, Anschlüsse

Frontseite

1. Netzschalter

2. Display

3. 10-A-Buchse

Plus-Anschluss für Strommessungen bis zu 10 A.

4. µA-/mA-Buchse

Plus-Anschluss für Strommessungen bis zu 600 mA.

5. COM-Buchse

Massebezugspunkt für alle Messarten. Hier wird die Messleitung zum Massepunkt des Messobjekts angeschlossen.

6. Hz-/Ω-/mV-Buchse

Plus-Anschluss für alle Messarten außer Strommessung.

7. Funktionstasten

7.1 SELECT – Wahltaste

Auswahl von weiteren Funktionen in den einzelnen Messarten. Anzeige der Auswahl im Display.

Page 8

7.2 HOLD – Hold-Funktion

Speicherung des aktuellen Messwerts im Display (siehe Kapitel 4 „Sonderfunktionen“). Bei nochmaligem kurzem Drücken der Taste kehrt das Gerät zur Anzeige des aktuellen Messwerts zurück. Länger drücken: Display beleuchtung an/aus.

7.3 USB/Relativwertfunktion

Aktivierung/Deaktivierung des USB-Ports, Anwahl Relativwertmessung.

7.4 MAX/MIN – Max.-/Min.-Funktion

Aufruf folgender Messwerte für die laufende Messung: Maximalwert, Minimalwert. Der Aufruf der jeweiligen Funktion erfolgt durch wiederholtes Drücken der Taste. Das Verlassen der Funktion erfolgt durch ca. 1 s langes Drücken der Taste.

7.5 RANGE – manuelle Messbereichswahl

Manuelle Anwahl von Messbereichen. Im Normalfall bendet sich das Gerät in der

Betriebs art „Automatische Messbereichs wahl“ (Anzeige „ Auto“). Durch wiederholtes Drücken der Taste „RANGE“ wird der gewünschte Bereich angewählt (Anzeige „MA NU“). Der a ktuell eingestellte Bereich wird d urch die Position de s Dezimalpunkts in der Messwertanzeige markiert. Durch ca. 1 s langes Drücken der Taste „RANGE“ wird wieder zur automatischen Messbereichswahl zurückgeschaltet.

7.6 Loss Factor/Quality Factor/Equivalent Resistance

Auswahl Verlustfaktor (C), Gütefaktor (L), ESR.

8. Funktionswahlschalter

Erläuterung zu akustischen Tastenquittungen (modellabhängig)

Jede Tastenbetätigung wird mit einem kurzen Ton quittiert. Muss eine Funktion durch einen längeren Tastendruck angewählt werden, ist die Taste nach dem Ertönen des zweiten Quittungstons loszulassen.

Überlaufanzeige

Überschreitet der Messwert die Bereichsgrenze des eingestellten Messbereichs, so erscheint im Display „OL“ (außer bei Betriebsarten, deren Anfangsanzeige die Überlaufanzeige ist, z. B. Widerstandsmessung/Durchgangsprüfung).

Page 9

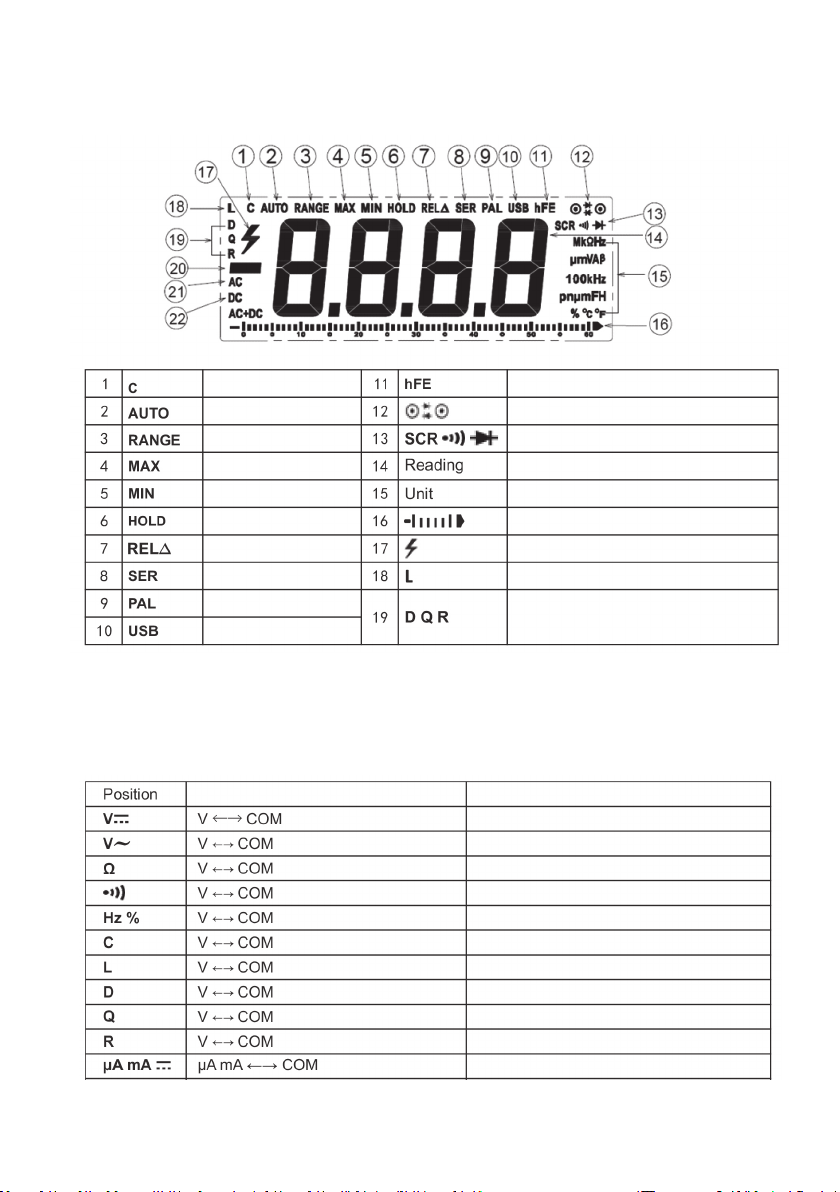

Display

Kapazitätsmessung Transistortest Auto-Range Polaritätsanzeige Diode/Thyristor Manual Range Thyristor-/Durchgangs-/Diodentest Max.-Wert Messwertanzeige Min.-Wert Maßeinheit Data-Hold Analog-/Bargraphanzeige Relativwert Vorsicht, höhere Spannung Serienmessung Induktivitätsmessung Parallelmessung Verlustfaktor (D), Gütefaktor (Q), ESR USB-Verbindung aktiv

20 – negativer Messwert 21 AC Wechselspannung/-strom 22 DC Gleichspannung/-strom

Drehschalter/Funktionen

Zugehörige Messbuchsen

Funktion

Gleichspannungsmessung Wechselspannungsmessung Widerstandsmessung Durchgangsprüfung Frequenzmessung/Tastverhältnis Kapazitätsmessung Induktivitätsmessung Verlustfaktor (D) Gütefaktor (Q) ESR Gleichstrommessung

Page 10

Gleichstrommessung ab 600 mA Wechselstrommessung

Wechselstrommessung ab 600 mA

Diodentest

Transistortest Thyristortest

Temperaturmessung

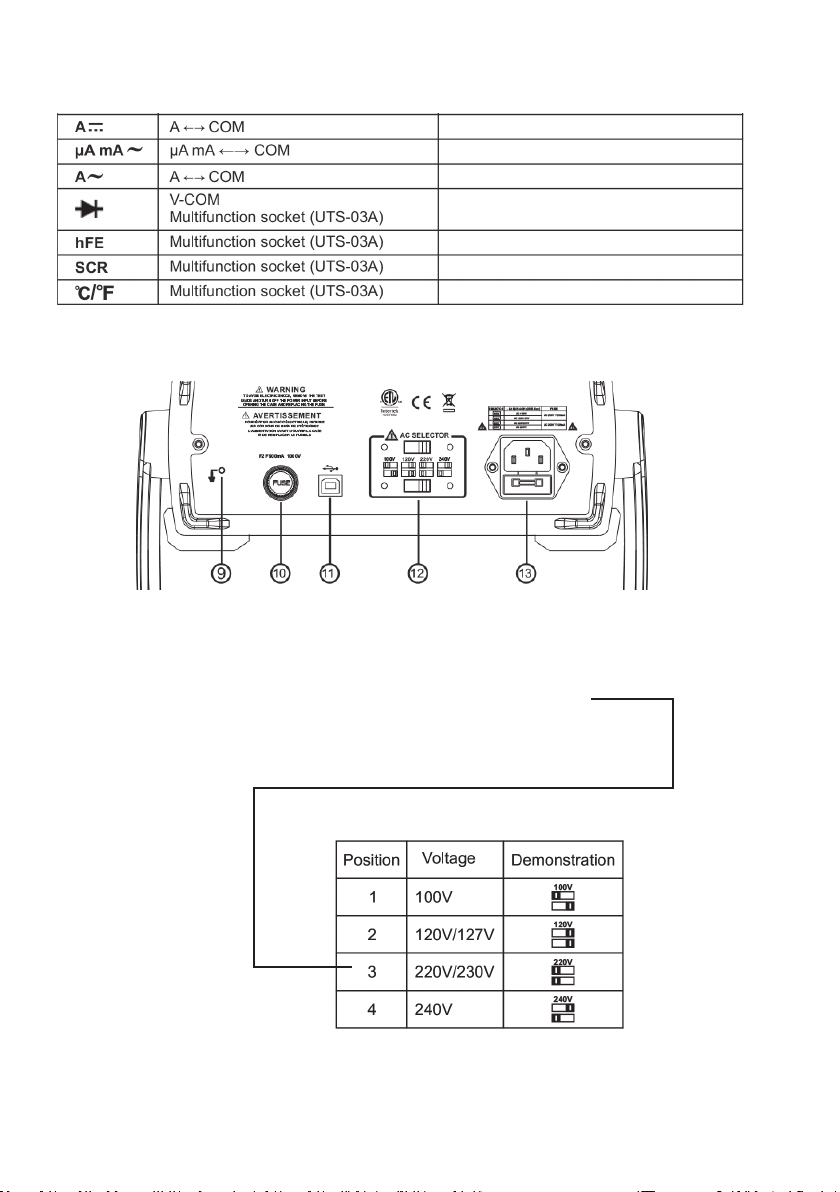

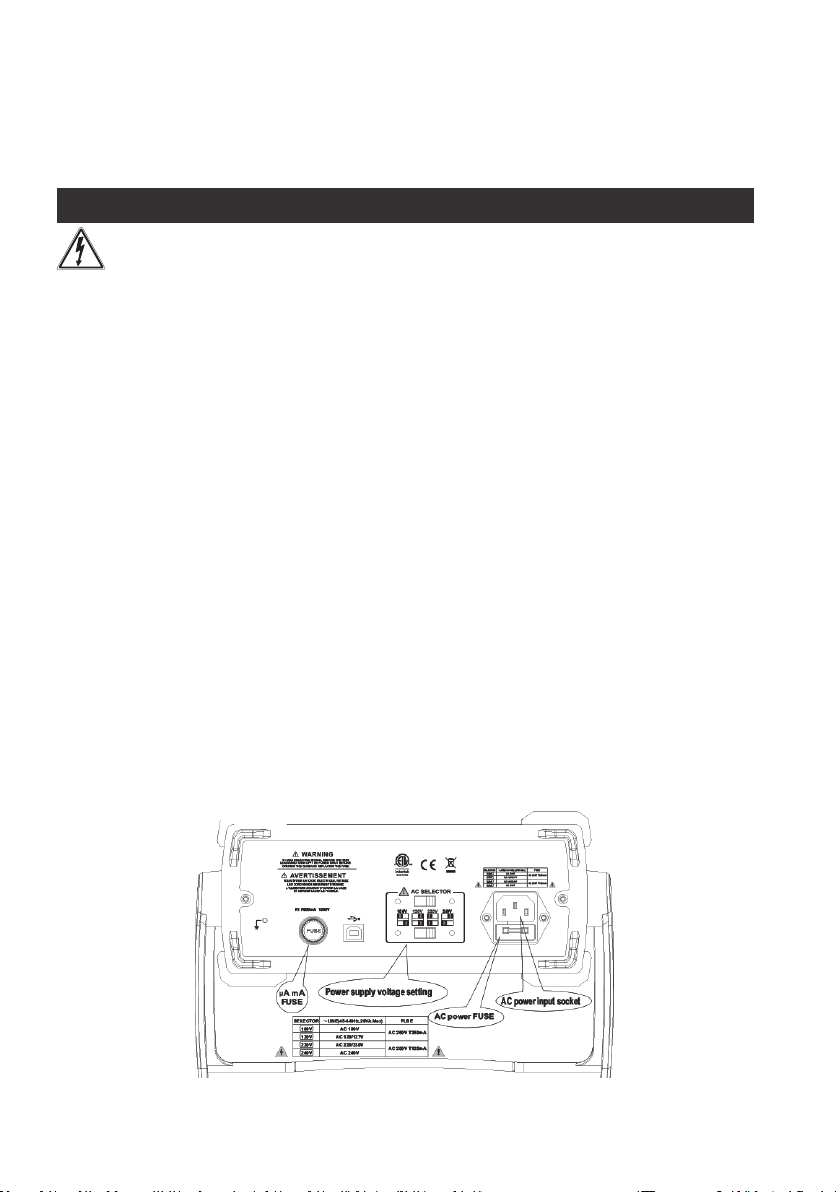

Rückseite

9. Erdungsanschluss

10. Sicherung 600-mA-Bereich (F2, 600 mA/1000 V)

11. USB-Port

12. Netzspannnungswahlschalter (für 230 V, Position 3)

13. Netzanschluss mit Netzsicherung (T 125 mA)

Page 11

4. Sonderfunktionen

4.1 Data-Hold

Die Data-Hold-Funktion ermöglicht die Speicherung eines Messwerts im Display.

Warnung

 Zur Vermeidung eines S tromschlags ist zu beachten, dass eine Veränderung der

Spannung an den Messbuchsen bei aktivierter „Hold“-Funktion auf dem Display nicht erkennbar ist.

1. Drücken Sie die Taste „HOLD“. Im Display erscheint das Hold-Symbol (HOLD) und der zum Zeitpunkt des Drückens der HOLD-Taste anliegende Messwert wird angezeigt.

2. Zum Verlassen der Funktion drücken Sie nochmals die Taste „HOLD“.

4.2 Messdaten zum PC senden

1. Drücken Sie die Taste „REL/USB“ länger, im Display erscheint das USB-Symbol. Jetzt ist die Verbindung zum PC hergestellt, und es werden Messdaten (USB) an den PC übertragen.

2. Zum Stoppen der Datenübertrag ung und Beenden der Verbindung zum PC drücken Sie die Taste „USB“ nochmals länger, das USB-Symbol im Display verschwindet.

4.3 Min.-/Max.-Anzeige

Die Min.-/Max.-Funktion ermöglicht es, die während einer laufenden Messung minimal oder maximal auftretenden Werte anzuzeigen.

1. Zur Aktivierung der Funktion drücken Sie zuerst 1x die Taste „MAX/MIN“.

2. „MAX“ wird im Sekundär-Display angezeigt und dazu der maximale Wert der lau fenden Mes sung. Treten während dieser Anzeige höhere Messwerte auf, wird die Maximalwertanzeige aktualisiert, allerdings nur in dem Messbereich, der vor der Aktivierung der Max .-Funk tion aktiv war. Bei Verlassen dieses Bereichs ersch eint die Überlaufanzeige.

3. Dr ücken Sie die Taste „MA X/MIN“ noch mals, erfol gt die Anzeige des Minimalwerts der laufenden Messung (Anzeige „MIN“). Treten während dieser Anzeige geringere Messwerte auf, wird die Minimalwertanzeige aktualisiert.

4. Zum Verlassen der Funktion drücken Sie die Taste „MAX/MIN“ ca. 1 s lang, bis Sie wieder zur laufenden Messwertanzeige gelangen.

Page 12

4.4 Relativwert-Messmodus

(nur für Spannungs-, Strom-, Widerstands-, Kapazitäts-, Temperaturmessung)

 Kurzes Drücken der Taste „REL/USB“ führt in den Relativwert-Messmodus.

Dabei wird der aktuelle Messwert als Referenzwert in die Nebenanzeige übernommen. Bei den nun folgenden Messungen erscheint in der Hauptanzeige dann ausschließlich der Differenzwert zum Referenzwert. Bei jeder erneuten kurzen Betätigung der Taste wird wieder der aktuelle Messwert als Referenzwert übernommen.

 Langes Drücken der Taste führt wieder zurück in den normalen Messmodus.

5. Inbetriebnahme

5.1 Netzanschluss

1. Kontrollieren Sie, ob der Spannungswahlschalter auf der Geräter ückseite auf die richtige Netzspannung (AC) vor Ort geschaltet ist (siehe Seite 10).

2. Stecken Sie den Kaltgerätestecker des mitgelieferten Netzkabels in die Kaltgeräteanschlussbuchse auf der Geräterückseite.

3. Schalten Sie das Gerät mit dem Schalter „POWER“ ein.

5.2 Verwendung von Messleitungen

Warnung

 Nur die mitgelieferten oder gemäß EN 61010-1 (entsprechend der Überspan-

nungskategorie) zugelassenen Messleitungen für den Betrieb des Messgeräts verwenden.

 Bei der Verwendung von Messleitungen die Finger stets hinter dem Fingerschutz

am Griff halten.

Page 13

6. Messungen

6.1UndenierteAnzeigen

Bei offen en Messeingän gen bzw. bei Berüh ren der Messeing änge mit der Hand k ann

es zu undenierten Anzeigen kommen. Dies ist keine Betriebsstörung, sondern eine Reaktion des empndlichen Messeingangs auf vorhandene Störspannungen.

Im Normalfall ohne hohen Störpegel am Arbeitsplatz sowie bei einem Kurzschluss des Messeingangs erfolgt die Anzeige 0.000 bzw. bei Anschluss des Messobjekts die exakte Messwertanzeige. Schwankungen der Anzeige um wenige Digits sind systembedingt und liegen innerhalb der Toleranz. Hat man den Widerstandsmessbereich, den Durchgangs-Prüfungsbereich oder den Diodentest gewä hlt, erscheint bei offenem Messeingang die Überlaufanzeige.

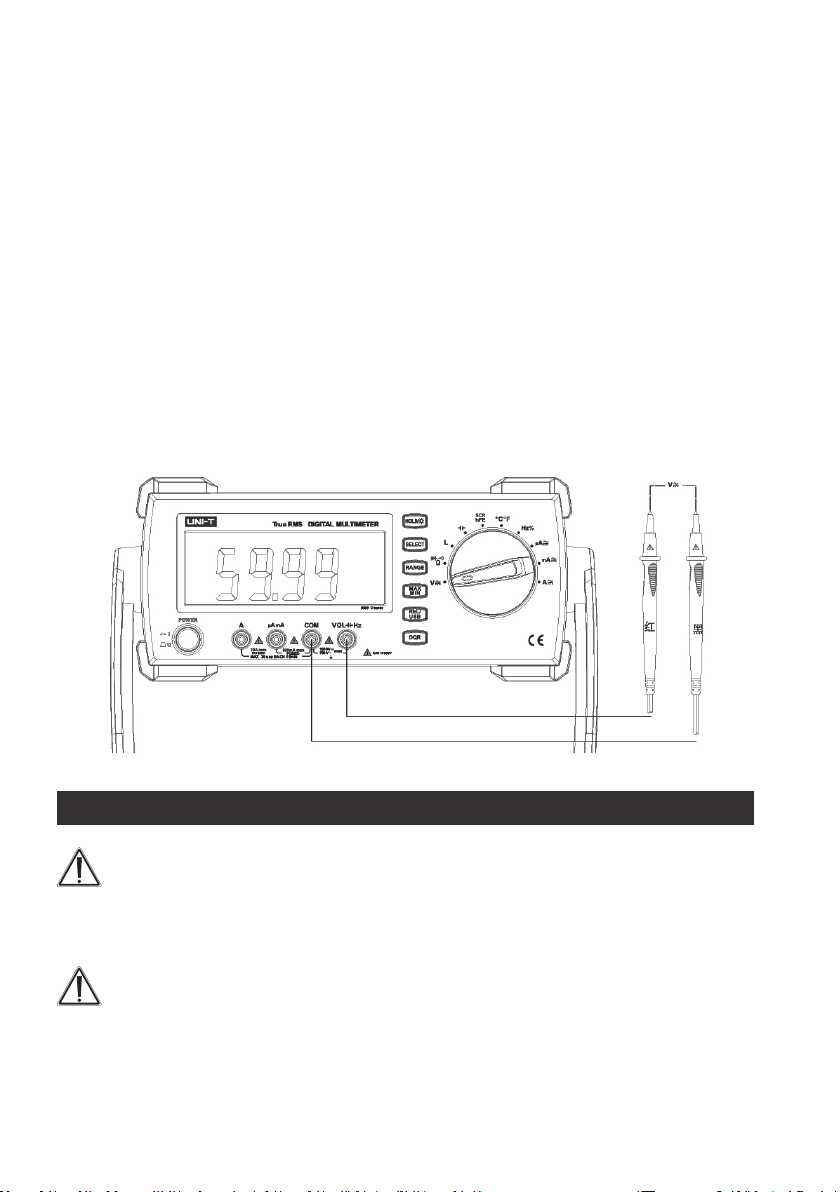

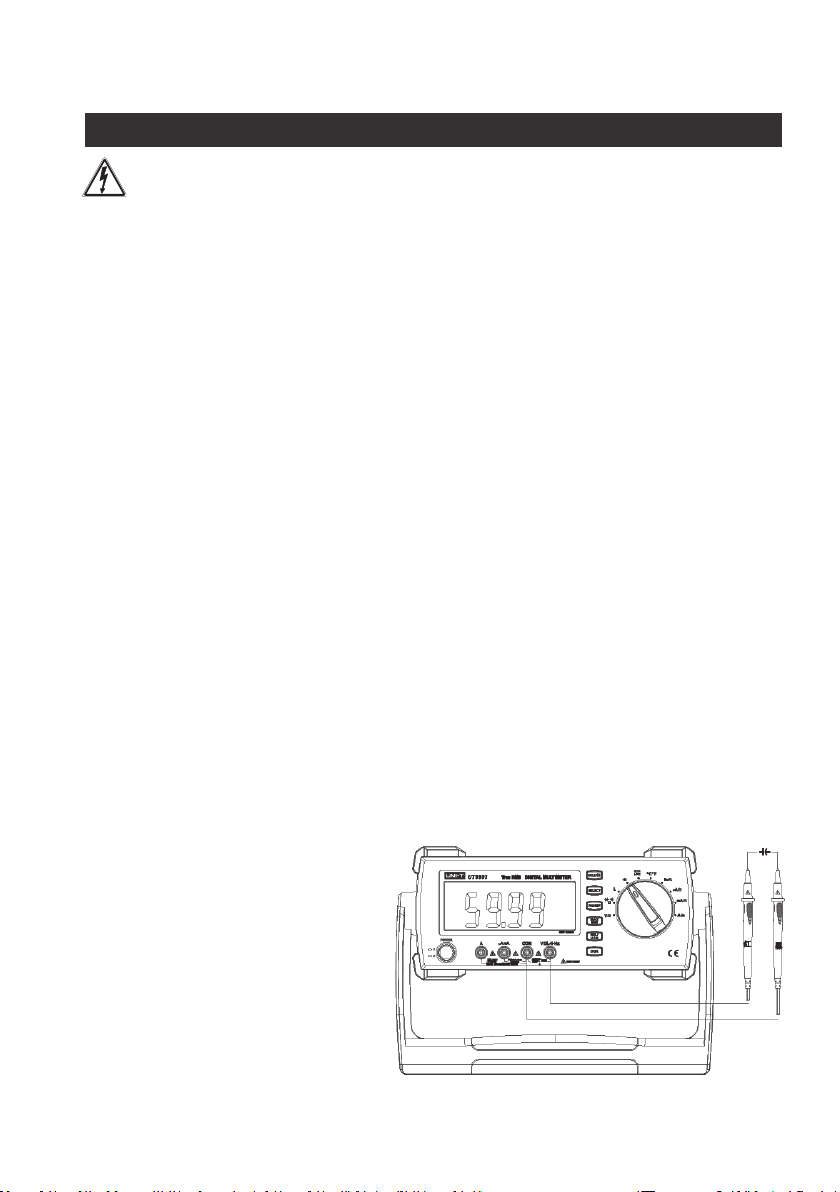

7. Spannungsmessungen

Warnung

 Bei Arbeiten an Spannungen mit mehr als 30 VACeff. oder 42 VDC die nötige

Vorsicht walten lassen, da die Gefahr eines Stromschlags besteht. Im Display erscheint dann das Blitzsymbol.

 Zwischen den Anschlüssen bzw. zwischen den Anschlüssen und Erde nie eine

Spannung anlegen, die die angegebene Nennspannung des Messgeräts über schreitet.

 Die Messleitungen bezüglich beschädigter Isolation untersuchen. Durchgang

der Messleitung prüfen, beschädigte Messleitungen austauschen. Zusätzlich die Isolation der Messgerätebuchsen prüfen.

 Vor dem Gebrauch die Funktion des Messgeräts durch Messen einer bekannten

Spannung sicherstellen.

 Die an der Masse anliegende Messleitung vor der stromführenden Messleitung

anschließen. Beim Abnehmen der Messleitungen in umgekehrter Reihenfolge

vorgehen, d.h., die stromführende Messleitung zuerst abtrennen.

Achtung

 Vor jeder Spannungsmess ung ist sicher zustellen, da ss sich das Messgerät nicht

im Strommessbereich bendet.

 Zeigt das Gerät sofort nach dem Anschließen an das Messobjekt Überlauf („OL“)

an, so entfernen Sie sofort die Messleitungen vom Messobjekt, nachdem Sie dieses abgeschaltet haben.

Page 14

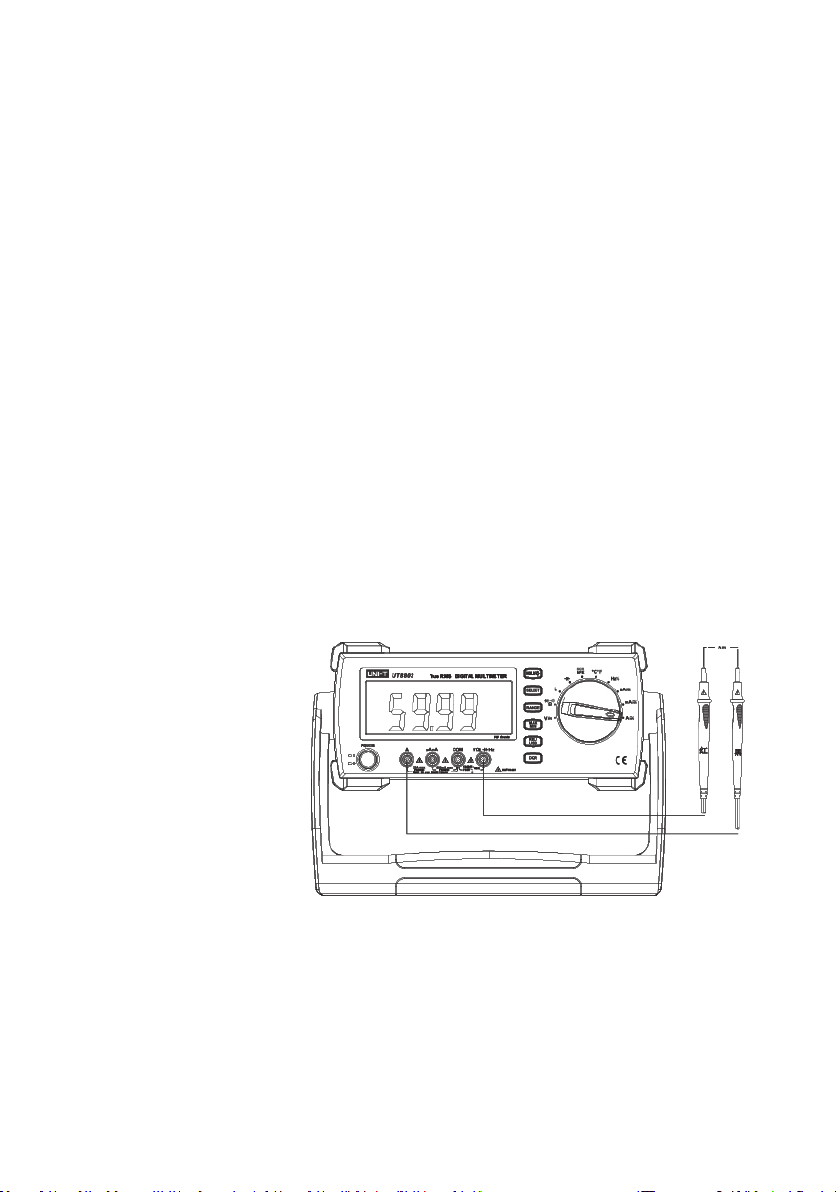

1. Schalten Sie das Gerät ein, und wählen Sie mit dem Drehschalter die Stellung „V“ und mit der Taste „SELECT“ die Gleichspannungsmessung („DC“) an.

2. Wollen Sie Wechselspannungen messen, drücken Sie die Taste „SELECT“ nochmals, bis „AC“ im Display erscheint.

3. Stecken Sie den Stecker der roten Messleitung je nach erwarteter Messspan-

nung in die Messbuchse VHzΩmV und den der schwarzen Messleitung in die

Messbuchse COM.

4. Verbinden Sie beide Messspitzen polrichtig mit dem Messobjekt (Rot an Plus, Schwarz an Minus).

5. Ist bei Gleichspannungsmessung eine negative Spannung an die Plus-Buchse angelegt, erscheint ein Minuszeichen vor dem Messwert.

6. Den mV-Bereich wählen Sie durch mehrmaliges Drücken der Taste „Range“ an, damit können geringe Spannungswerte höher aufgelöst angezeigt werden.

8. Strommessung

Warnung

 Bei Arbeiten an Spannungen mit mehr als 30 VACeff. oder 42 VDC die nötige Vor-

sicht walten lassen, da die Gefahr eines Stromschlags besteht.

Achtung

 Vor der Strommessung die geräteinternen Sicherungen überprüfen. Vor dem

Anschließen des Messgeräts an einen Stromkreis ist der Strom des Stromkreises abzuschalten.

Page 15

 Um das Gerät nicht zu beschädigen, ist bei Messungen im 10-A-Bereich durch

geeignete externe Maßnahmen sicherzustellen, dass der maximal zulässige Strom von 10 A nicht überschritten wird.

 Zur Strommessung unterbrechen Sie den zu überprüfenden Stromkreis und

schalten das Messgerät in diesen Kreis in Serie mit dem Verbraucher.

 Schließen Sie nie eine Spannungsquelle an die Strommessbuchsen des Multime

ters an. Ein Kurzschluss und bei genügend leistungsfähiger Spannungsquelle ein Brand sowie Verbrennungen können die Folge sein.

1. Wählen Sie je nach Messaufgabe den µA- (bis 600 µA, bei AC bis 6 mA), mA- (bis 600 mA) oder den A-Bereich (bis 10 A) mit dem Einstellen des Drehschalters auf „µA“, „mA“ oder „A“ an. Wählen Sie bei unbekannter Stromhöhe den A-Bereich.

2. Wählen Sie mit der Taste „SELECT“ zwischen Gleichstrom-(DC-) und Wechsel strom-(AC-)Messung aus.

3. Stecken Sie den Stecker der roten Messleitung in die Messbuchse µAmA oder 10 A entsprechend der Bereichsvorwahl und den der schwarzen Messleitung in die Messbuchse COM.

4. Schalten Sie die Spannung am Messobjekt ab, verbinden Sie die Messspitzen mit dem Messobjekt (in Reihenschaltung), bei Gleichstrommessung möglichst

polrichtig (Rot an Plus, Schwarz an Minus). Bei negativem Stromuss erscheint

ein Minus vor dem Messwert.

Bis 10 A: Dauermessung zulässig

Ab 10 A: max. 30 s Messzeit,

15min Pause

5. Erhalten Sie eine Überlaufanzeige („OL“), so schalten Sie sofor t in den nächsthö heren Bereich bzw. wiederholen Sie die Messung im A-Bereich.

6. Erhalten Sie keine Anzeige und alle Verbindungen sind exakt ausgeführt, kann eine defekte interne Sicherung die Fehlerursache sein, da diese die Strommess-

bereiche absichert. Näheres zum Sicherungswechsel nden Sie in Kapitel 19

„Sicherungswechsel“.

Page 16

7. Hat d er Messstrom ei nen Wert kleiner 600 mA und haben Sie vorher z ur Sicherheit den A-Bereich gewählt, so können Sie den Stecker der roten Messleitung auf die µAmA-Buchse umstecken und in den mA- oder µA-Bereich schalten. Hier erhalten Sie eine höher aufgelöste Anzeige als im A-Bereich.

9. Widerstandsmessung

Achtung

 Vor der Messung von Widerständen, Kontinuität (Durchgang), Dioden oder Kapa

zität den Strom des Stromkreises abschalten und alle Kondensatoren entladen.

1. Wählen Sie mit dem Drehschalter die Schalterstellung „Ω“ an.

2. Mit der Taste „SELECT“ können Sie zwischen Wider standsmessung (Grundanzei ge, MΩ), Durchgangsprüfung ( ) oder Diodentest ( ) umschalten. Wählen Sie „Widerstandsmessung“ an.

3. Stecken Sie den Stecker der roten Messleitung in die Messbuchse HzΩmV und den der schwarzen Messleitung in die Messbuchse COM.

4. Verbinden Sie die Messleitungen mit dem Messobjekt.

Page 17

Beachten Sie bei der Messung auch die folgenden Hinweise:

 Bei Messungen oberhalb eines Messwiderstands von 1 MΩ braucht das Messge-

rät u. U. einige Zeit, um einen stabilen Wert anzuzeigen. Dies ist im Messprinzip begründet und stellt keine Fehlfunktion dar.

 Die Messleitungen weisen einen eigenen Widerstand (0,1–0,2 Ω) auf. Dieser

Widerstand verfälscht den Messwert bei niedrigen Widerstandswerten. Durch Einsatz der Relativwertfunktion kann dieser Widerstand kompensiert werden:

1. Messspitzen kurzschließen, Taste „REL“ drücken, im Display erscheint die RELAnzeige, der aktuelle Messwert wird als Referenz gespeichert.

2. Bei weiteren Messungen erscheint nur die Differenz zum Referenzwert.

3. Drücken Sie „REL“, um die Zusatzfunktionen zu verlassen.

 Messleitungswiderstände oberhalb 0,5 Ω weisen auf eine defekte Messleitung

bzw. mangelnde Kontakte hin. Überprüfen Sie Messleitung und Kontaktierung.

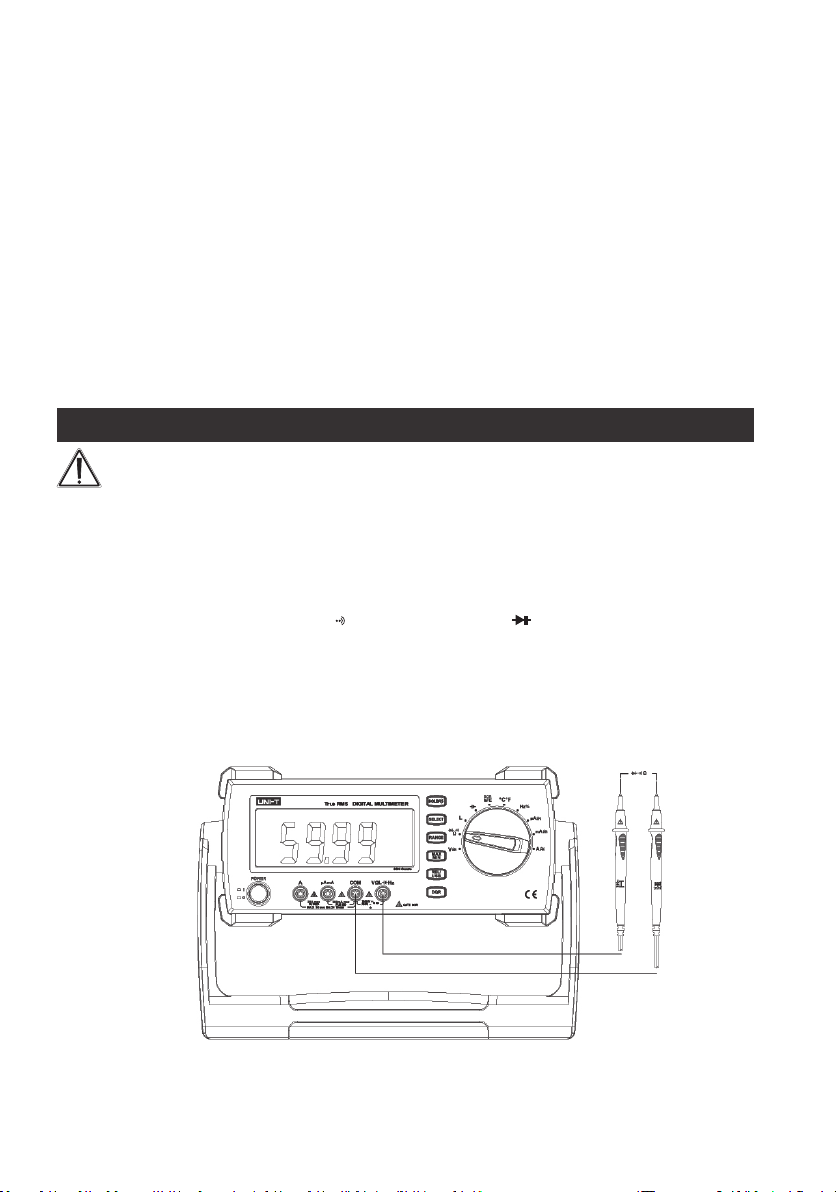

10. Durchgangsprüfung

Die Durchgangsprüfung ermöglicht den Test von Stromkreisen, Leitungen, Baue-

lementen usw. auf elektrischen Durchgang (d. h. Widerstandswerte unter ca. 10 Ω).

Achtung

 Vor der Messung von Widerständen, Kontinuität (Durchgang), Dioden oder Kapa-

zität den Strom des Stromkreises abschalten und alle Kondensatoren entladen.

1. Wählen Sie mit dem Drehschalter die Schalterstellung „Ω“ an.

2. Mit der Taste „SELECT“ können Sie zwischen Widerstandsmessung (Grundan zeige, MΩ), Durchgangsprüfung ( ) oder Diodentest ( ) umschalten. Wählen Sie „Durchgangsprüfung“ an.

3. Stecken Sie den Stecker der roten Messleitung in die Messbuchse VHzΩmV und den der schwarzen Messleitung in die Messbuchse COM. Anschaltskizze siehe „Widerstandsmessung“.

4. Verbinden Sie die Messleitungen mit dem Messobjekt, z. B. einem zu überprüfenden Leiterzug.

5. Liegt der Widerstand des Messobjekts unter ca. 10 Ω, so ertönt der Summer und der exakte Widerstand wird im Display angezeigt. Ab einem Widerstand von 50

Ω ertönt kein Signalton mehr.

Page 18

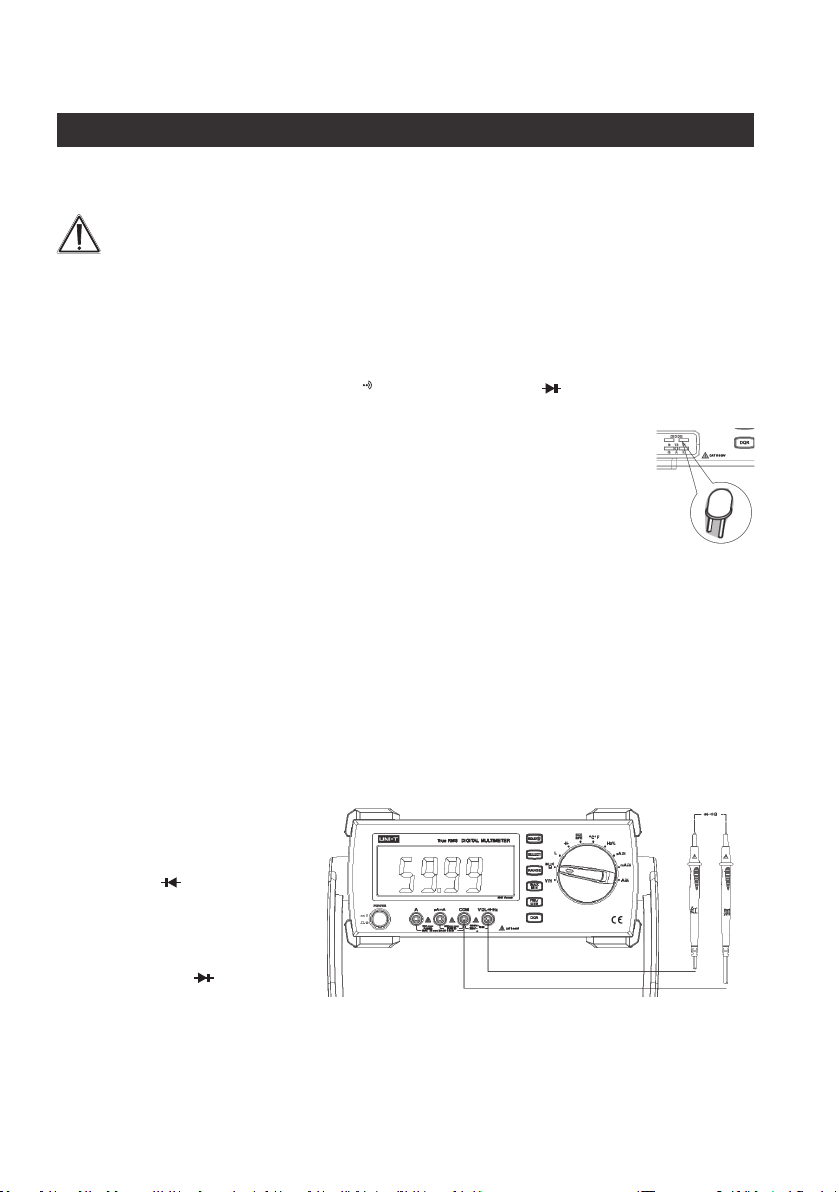

11. Diodentest

Diese Funktion ermöglicht den Test von Halbleiterstrecken auf Durchgang und Sperrfunktion.

Achtung

 Vor der Messung von Widerständen, Kontinuität (Durchgang), Dioden oder Kapa

zität den Strom des Stromkreises abschalten und alle Kondensatoren entladen.

1. Wählen Sie mit dem Drehschalter die Schalterstellung „Ω“ an.

2. Mit der Taste „SELECT“ können Sie zwischen Widerstandsmessung (Grundan zeige, MΩ), Durchgangsprüfung ( ) oder Diodentest ( ) umschalten. Wählen Sie Diodentest an.

3. Stecken Sie den Stecker der roten Messleitung in die Messbuchse

VHzΩmV und den der schwarzen Messleitung in die Messbuchse

COM. Alternativ ist der Testsockel nutzbar, siehe rechts.

4. Verbinden Sie die Messleitungen mit dem Messobjekt, z. B. einer Diode. Zeigt das Display dabei sofor t Overload ( „OL“) an, so ta uschen Sie die Anschlüsse der Messleitungen am Messobjekt.

5. Zeigt das Display nun einen Wert an, so ist das Bauelement in Ordnung, es wird die Durchlassspannung (max. 2,7 V) des Bauelements angezeigt (bei GE-Dioden ca. 0,2 V, bei SI-Dioden ca. 0,5 V).

6. Zeigt das Display trotz Messleitungstauschs Overload an, so ist die gemessene Halbleiterstrecke unterbrochen.

7. Zeigt das Display in beiden Anschlussrichtungen, also auch nach dem Tausch der Messleitungen, einen Spannungswert nahe null an, so ist die Halbleiterstrecke kurzgeschlossen.

Die Polarität des Bauelements ist wie folgt feststellbar: Wenn Sie z. B. die Diode mit dem Messgerät verbunden haben und das Gerät zeigt an, so liegt die rote Messleitung an der Anode des Bauelements. Zeigt das Gerät an, so liegt die rote Messleitung an der Katode an.

Page 19

12. Kapazitätsmessung

Achtung

 Vor der Messung von Widerständen, Kontinuität (Durchgang), Dioden oder Kapa-

zität den Strom des Stromkreises abschalten und alle Kondensatoren entladen.

 Im Kondensator gespeicherte Restspannung kann das Messgerät zerstören!

Entladen Sie den Kondensator nicht durch einen Kurzschluss, sondern durch

Überbrücken der Anschlüsse mit einem 100-kΩ-Widerstand.

 Messen Sie zur Sicherheit vor einer Kapazitätsmessung nach, ob sich noch eine

Restladung im Kondensator bendet (DCV-Bereich benutzen).

1. Wählen Sie mit dem Drehschalter die Stellung „–II–“. Im Display erscheint „nF“.

2. Stecken Sie den Stecker der roten Messleitung in die Messbuchse VHzΩmV und den der schwarzen Messleitung in die Messbuchse COM.

3. Verbinden Sie die Messleitungen mit dem Messobjekt. Bei gepolten Kondensatoren muss der Anschluss polrichtig erfolgen.

Bei höheren Kapazitätswerten (>600 µF) und automatischer Messbereichswahl kann es durch Umladevorgänge zu einer Wartezeit kommen, bis ein exaktes Mes sergebnis erscheint. Mitunter erscheint zwischenzeitlich „OL“.

 Mit der Taste „DQR“ können Sie die Anzeige des Verlustfaktors und des ESR

anwählen.

 Durch Einsatz der Relativwertfunktion kann der Einuss der Messleitungen,

insbesondere bei der Messung geringer Kapazitäten im niedrigsten Bereich, kompensiert werden:

1. Messspitzen kurzschließen, Taste „REL“ drücken, im Display erscheint die RELAnzeige, der aktuelle Messwert wird als Referenz gespeichert.

2. Bei weiteren Messungen erscheint nur die Differenz zum Referenzwert.

3. Drücken Sie „REL“, um die Zu satzfunktionen zu verlassen.

Tipp:

 Ein defekter Kondensator

äußert sich mit der Anzeige „0“ bzw. um null herum in allen Bereichen, wenn er unterbro chen ist. Ist der Kondensator kurzgeschlossen, so zeigt das Gerät „OL“ an.

Page 20

 Beachten Sie, dass Elektrolytkondensatoren innerhalb ihres Toleranzbereichs

erhebliche Streuungen aufweisen können.

 Restspannungen im Kondensator, beschädigte Isolierschichten oder ein defektes

Dielektrikum können erhebliche Ergebnisverfälschungen hervorrufen.

 Messen Sie nie innerhalb von Schaltungen, sondern nur am aus der Schaltung

entfernten Bauelement. Ansonsten sind erhebliche Ergebnisverfälschungen möglich.

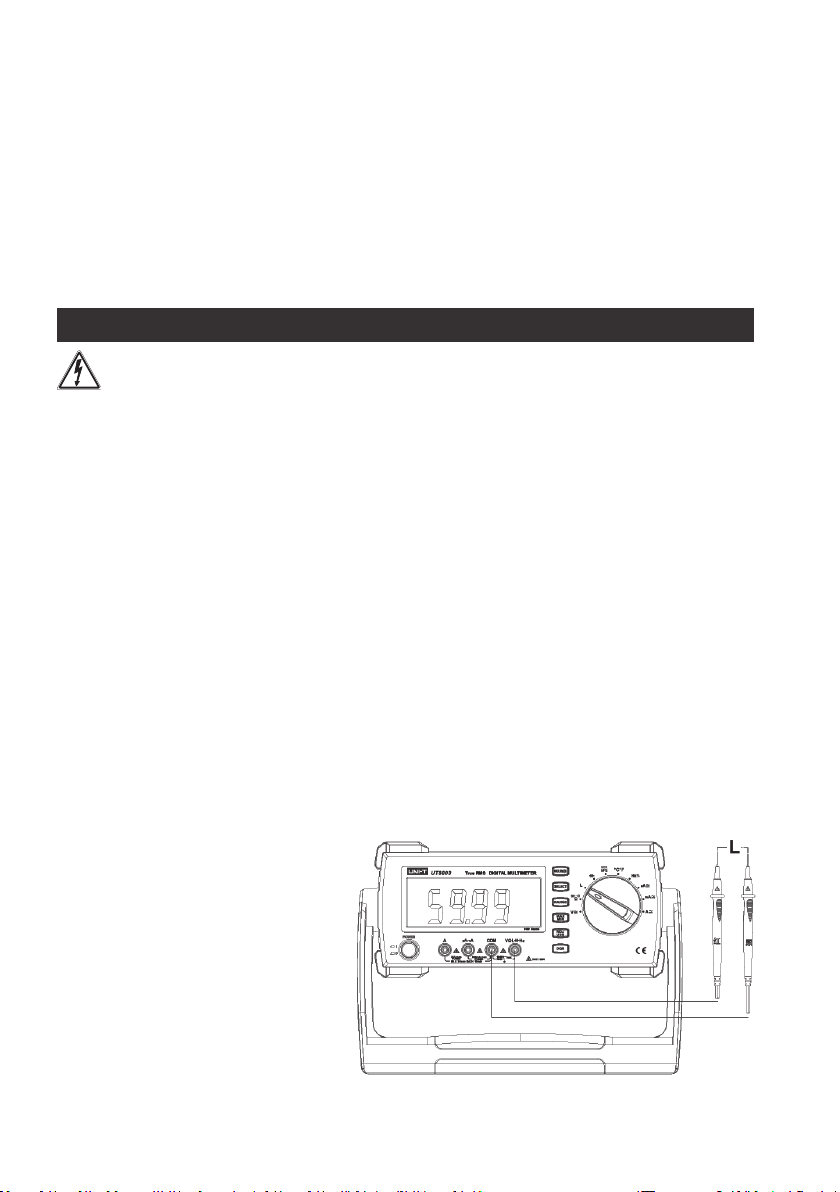

13. Induktivitätsmessung

Achtung

 Vor der Messung von Induktivitäten den Strom des Stromkreises abschalten und

alle Kondensatoren im Messkreis entladen.

1. Wählen Sie mit dem Drehschalter die Stellung „L“. Im Display erscheint „nH“.

2. Stecken Sie den Stecker der roten Messleitung in die Messbuchse VHzΩmV und den der schwarzen Messleitung in die Messbuchse COM.

3. Verbinden Sie die Messleitungen mit dem Messobjekt erst, wenn das Display „0“ anzeigt.

Bei höheren Induktivitätswerten (>1 H) und automatischer Messbereichswahl kann es zu einer Wartezeit kommen, bis ein exaktes Messergebnis erscheint.

 Mit der Taste „DQR“ können Sie die Anzeige des Gütefaktors anwählen.  Durch Einsatz der Relativwertfunktion kann der Einuss der Messleitungen,

kompensiert werden:

1. Messspitzen bei Messfrequenz 1 kHz/10 kHz offen lassen/kurzschließen, Taste „REL“ drücken, im Display erscheint die REL-Anzeige, der aktuelle Messwer t wird als Referenz gespeichert.

2. Bei weiteren Messungen erscheint nur die Differenz zum Referenzwert.

3. Drücken Sie „REL“, um die Zusatzfunktionen zu verlassen.

Page 21

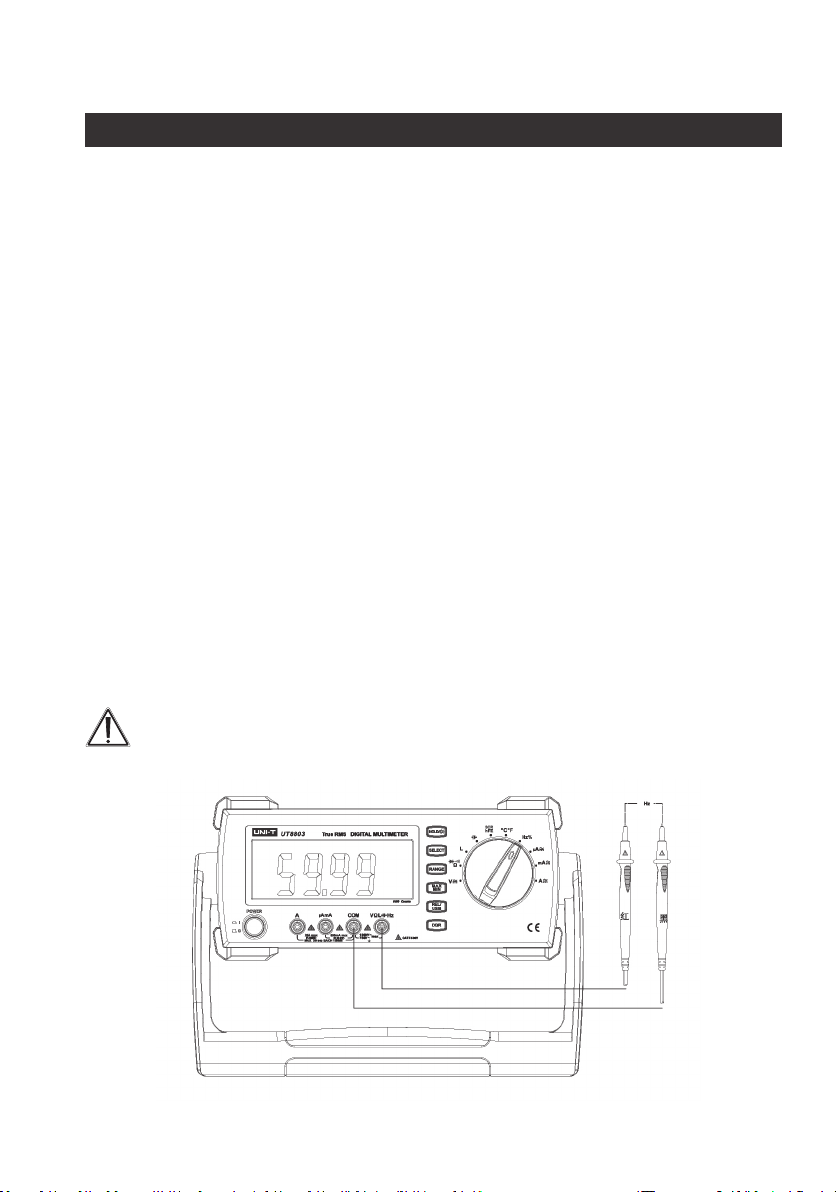

14. Frequenzmessung, Tastverhältnisanzeige

Frequenzmessung

1. Wählen Sie mit dem Drehschalter „Hz“ an. Im Display erscheint „Hz“.

2. Stecken Sie den Stecker der roten Messleitung in die Messbuchse VHzΩmV und den der schwarzen Messleitung in die Messbuchse COM.

3. Verbinden Sie die Messleitungen mit dem Messobjekt.

4. Der erforderliche Signalpegel ist frequenzabhängig:

bis 600 kHz: ≥1,5 mVRMS, max. 30 VRMS

ab 600 kHz: ≥2,5 mVRMS, max 30 VRMS

Tastverhältnis

1. Wählen Sie mit dem Drehschalter „Hz“ an. Im Display erscheint „Hz“.

2. Wählen Sie mit der Taste „SELECT“ die Tastverhältnisanzeige (Anzeige „%“) an.

3. Stecken Sie den Stecker der roten Messleitung in die Messbuchse VHzΩmV und den der schwarzen Messleitung in die Messbuchse COM.

4. Verbinden Sie die Messleitungen mit dem Messobjekt.

5. Beachten Sie die Bedingungen für die Tastverhältnisanzeige: Signal: Rechteck, max. 10 kHz, 2 VSS bis 30 VSS bis 1 kHz: Tastverhältnisanzeige von 5 bis 95 % ab 1 kHz: Tastverhältnisanzeige von 30 bis 70 %

Geben Sie nicht mehr als 30 VAC ein, da sonst die Gefahr von Stromschlägen besteht.

Page 22

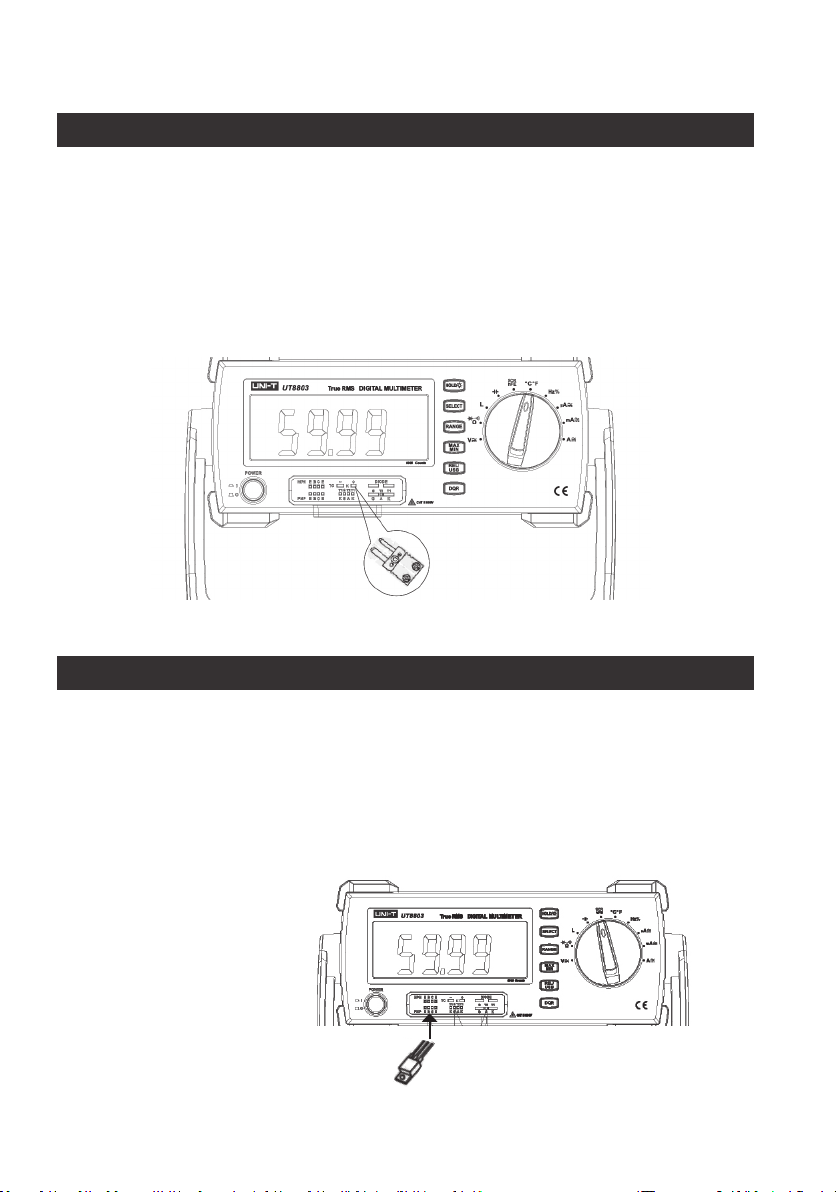

15. Temperaturmessung

1. Wählen Sie mit dem Drehschalter die Stellung „°C“. Im Display erscheint „°C“. Wollen Sie stattdessen in °F messen, drücken Sie die Taste „SELECT“. Nun erscheint „°F“ im Display.

2. Verwenden Sie den mitgelieferten Messadapter, der polrichtig in die Messbuchsen zu stecken ist.

3. Stecken Sie dann den Stecker eines K-Type-Temperatursensors polrichtig in den Messadapter und platzieren Sie den Messfühler am gewünschten Messobjekt.

K-Type

16. Transistortest

1. Wählen Sie mit dem Drehschalter die Stellung „hfE“. Im Display erscheint „ß“.

2. Verwenden Sie den mitgelieferten Messadapter, der polrichtig in die Messbuchsen zu stecken ist.

3. Stecken Sie dann den zu messenden Transistor entsprechend seines Leitfähigkeitstyps und seiner Anschlussbeschaltung in die Messfassung.

4. Bei richtigem Anschluss und intaktem Transistor erscheint dessen Verstärkungswert im Display.

Page 23

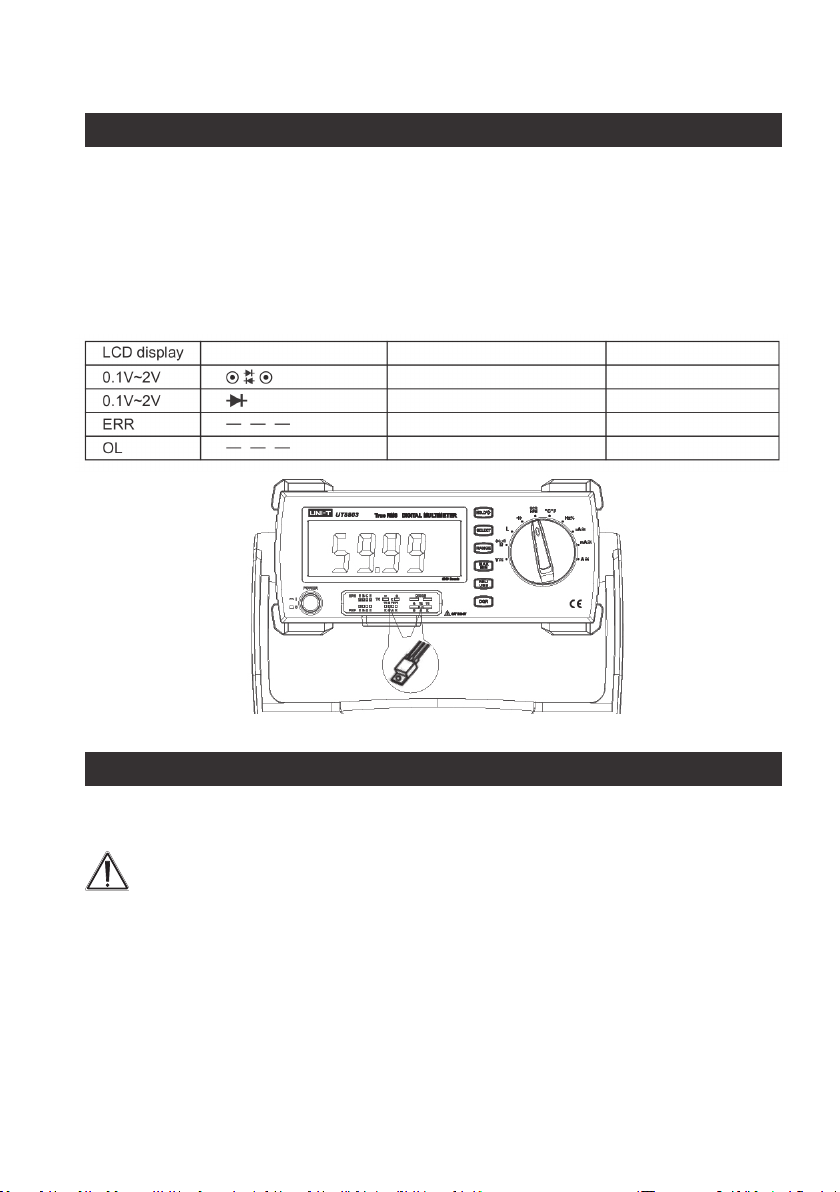

17. Thyristortest

1. Wählen Sie mit dem Drehschalter die Stellung „hfE“. Im Display erscheint „ß“. Wählen Sie mit der Taste „SELECT“ die Funktion „SCR“ an.

2. Verwenden Sie den mitgelieferten Messadapter, der polrichtig in die Messbuchsen zu stecken ist.

3. Stecken Sie dann den zu messenden Thyristor entsprechend seiner Anschlussbeschaltung in die passende Messfassung.

4. Die Auswertung erscheint wie folgt im Display:

Polaritätsanzeige

Ergebnis Thyristor-Polarität

normal bidirektional normal rückwärts sperrend falsch angeschlossen unbekannt falsch/nicht angeschlossen unbekannt

18.Betriebshinweise,Wartung,Pege

Ihr Digitalmultimeter ist ein hochwertiges Präzisionsinstrument, das entsprechend behandelt werden sollte.

Achtung

 Das Ger ät darf nicht a n einem feuchten Or t stehen, keinem Niedersch lag, Spritz

wasser, Staub oder ständiger direkter Sonnenbestrahlung ausgesetzt sein.

 Starke mechanische Beanspruchungen wie z. B. Druck oder Vibration sind zu

vermeiden.

 Das Gerät nur mit einem trockenen Leinentuch reinigen, das bei starken Ver-

schmutzungen leicht angefeuchtet sein darf. Zur Reinigung keine lösemittelhaltigen Reinigungsmittel verwenden. Darauf achten, dass keine Feuchtigkeit in das Geräteinnere gelangt.

Page 24

 Nehmen Sie, falls Sie das Gerät mit Batterien betreiben, bei längerer Nichtbe-

nutzung die Batterien aus dem Gerät.

19. Sicherungswechsel

Achtung!

 Schalten Sie das Gerät ab, trennen Sie es vom Netz und vom PC und entfernen

Sie die Messleitungen aus den Messbuchsen, bevor Sie das Gerät öffnen!

 Ersetzen Sie die Sicherungen stets nur durch eine Sicherung des jeweils

gleichen Typs, nie einer höheren Stromstärke oder gar durch ein Provisorium!

 Unfallgefahr, Zerstörung des Geräts und Garantieverlust sind die Folge.

 Die Netzsicherung F1 bendet sich im Netzanschluss unterhalb des Kaltge-

räteanschlusses.

 Die Sicherung für die Strommessbereiche bendet sich hinter dem Schraub-

deckel (F2). F3 ist nur nach Öffnen des Gehäuses zugänglich (nur für Service).

 Arbeiten Sie erst dann wieder mit dem Gerät, nachdem alle Montagearbeiten

vollständig abgeschlossen wurden.

Sicherungen:

F1 – T 125 mA/250 V, Glassicherung 5 x 20 F2 – F 600 mA/1000 V, Keramiksicherung 6,3 x 32 F3 – F 12 A/1000 V, Keramiksicherung 6,3 x 32 mm (nur für Service)

Page 25

20. Technische Daten allgemein

Überspannungskategorie: ................................................................ CAT II (600 V)

Max. Spannung zwischen Buchse V und COM ...................... 1000 VDC bzw. 750 VAC

Anzeigeumfang: ...........................................................................................5.999

Messzyklus: ............................................................................... 2–3 Messungen/s

Maximaler Messstrom: ........................................................................... 10 A

Arbeitstemperatur: ................... 0 bis 30 ˚C: max. 75 % rel. Luftfeuchte (bis 30 °C)

30 bis 40 ˚C: max. 50 % rel. Luftfeuchte

Lagerungstemperatur: .................................................................... -10 bis +50 ˚C

Spannungsversorgung: ......................................................100–240 VAC, 47–63 Hz

Abmessungen (B x H x T): ........................................................ 265 x 110 x 320 mm

Gewicht (ohne Zubehör): .........................................................................ca. 3,1 kg

DC /AC

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen!

Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen!

Page 26

21. Messbereiche, Messgenauigkeit

Funktion Bereich Genauigkeit Auösung

DCSpannung*

AC/DC+ACSpannung** TrueRMS

DC***Strom

AC/DC+ACStrom****

600 mV ±0,5 % + 2 Digit 100 µV 6 V ±0,3 % + 2 Digit 1 mV 60 V 10 mV 600 V 100 mV 1000 V ±0,5 % + 3 Digit 1 V 600 mV 40 Hz bis 1 kHz: ±0,6 % + 5 Digit 100 µV

1–10 kHz: ±1,2 %+5 Digit 10–20 kHz: ±3 %+5 Digit 20–100 kHz: ±4,0 % + 5 Digit

6 V 40 Hz bis 1 kHz: ±0,6 % + 5 Digit 1 mV

1–10 kHz: ±1,2 % +5 Digit 10–20 kHz: ±3 %+5 Digit 20–100 kHz: ±4,0 % + 5 Digit

60 V 40 Hz bis 1 kHz: ±0,6 % + 5 Digit 10 mV

1–10 kHz: ±1,5 % + 5 Digit 10–20 kHz: ±3 % + 5 Digit 20–100 kHz: ±8 % + 5 Digit

600 V 40 Hz bis 1 kHz: ±0,6 % + 5 Digit 100 mV

1–10 kHz: ±3,5 % + 5 Digit

750 V 40 Hz bis 1 kHz: ±1,2 % + 5 Digit 1 V

1–3 kHz: ±3 % + 5 Digit 600 µA ±0,8 % + 3 Digit 0,1 µA 6000 µA 1 µA 60 mA 0,01 mA 600 mA ±1,5 % + 3 Digit 0,1 mA 10 A ±2 % + 5 Digit 10 mA 600 µA bis 6 mA 40 Hz bis 10 kHz: ±1,0 % + 5 Digit

> 10–15 kHz: ±2 % + 5 Digit 60–600 mA 40 Hz bis 5 kHz: ±1,0 % + 5 Digit

> 5–15 kHz: ± 3 % + 5 Digit 10 A 40 Hz bis 1 kHz: ±2,0 % + 6 Digit

> 1–15 kHz: ±3,0 % + 6 Digit

0,1–10 µA

100 µA

10 mA

Page 27

Funktion Bereich Genauigkeit Auösung

Widerstand 600 Ω ±0,8 % + 5 Digit 0,1 Ω

6 kΩ ±1 % + 5 Digit 1 Ω 60 kΩ 10 Ω 600 kΩ 0,1 kΩ 6 MΩ ±2 % + 5 Digit 1 kΩ 60 MΩ ±5 % + 5 Digit 10 kΩ

Kapazität (Impedanz:

4 kΩ)

Induktivität (Impedanz:

4 kΩ)

Messspannung 0,6 VRMS

ACR (Impedanz:

4 kΩ)

Durchgangstest Signalton bei ≤ 10 Ω

Diodentest Leerlauf: 8 V 0,5–0,8 V 0,01 V Transistortest ß: 1000 VCE: ca. 2,8 V,

Thyristortest Leerlauf: 9 V 0,1–2 V 10 mV

8 pF bis 6 nF ±2,5 % + 5 Digit 1 pF 60 nF ±1,5 % + 5 Digit 10 pF 600 nF 100 pF 6 µF ±3 % + 10 Digit 1 nF 60 µF 1 nF 600 µF ±5 % + 5 Digit 10 nF 6 mF ±10 % + 8 Digit 100 µF 16–600 µH ±2,5 % + 5 Digit 0,1 µH 6 mH ±2 % + 5 Digit 1 µH 60 mH 10 µH 600 mH 100 µH 6 H 1 mH 60 H 10 mH 100 H nicht speziziert 100 mH

0,1–60 Ω ±2 % + 10 Digit 0,01 Ω 600 Ω ±1 % + 5 Digit 0,1 Ω 6 kΩ 1 Ω 60 kΩ 10 Ω 600 kΩ 100 Ω 2 MΩ ±5 % + 5 Digit 1 kΩ

0,1 Ω

ab 30 Ω: kein Durchgang

Ib: ca. 10 µA

Page 28

Funktion Bereich Genauigkeit Auösung

Frequenz/ Tastverhältnis*****

Temperatur (für K-TypeSensoren)

600 Hz ±0,1 % + 10 Digit 0,1 Hz 6 kHz 1 Hz 60 kHz 10 Hz 600 kHz 100 Hz 6 MHz 1 kHz 20 MHz 10 kHz 5–95 % nicht speziziert 0,1 %

-40 bis 0 °C ±2 % + 5 °C 1 °C 0 bis 400 °C ±1 % + 5 °C 400 bis 1000 °C ±2 % + 3 °C

-40 bis 32 °F ±2 % + 9 °F 1 °F 32 bis 752 °F ±1 % + 9 °F 752 °bis 1832 °F ±2 % + 6 °F

* Eingangsimpedanz: 600-mV-Bereich: >3000 MΩ, Sonstige: 10 MΩ ** Eingangsimpedanz: 600-mV-Bereich: >3000 MΩ, Sonstige: 10 MΩ

*** Bis 10 A: Dauermessung zulässig; ab 10 A max. 30 s Messzeit, 15 min Pause **** AC Peak-Faktor: 3,0 Bis 10 A: Dauermessung zulässig; ab 10 A max. 30 s Messzeit, 15 min Pause ***** Der erforderliche Signalpegel ist frequenzabhängig:

<600 kHz: ≥1,5 VRMS, max. 30 VRMS >600 kHz: ≥2,5 VRMS, max. 30 VRMS

Tastverhältnismessung: Rechtecksignal bis 10 kHz, Signalpegel 2–30 VSS Auswertungsbereich: <1 kHz: 5–95 %; >10 kHz: 30–70 %

Importeur:

ELV Elektronik AG · Maiburger Straße 29–36 · 26789 Leer · Germany
