UNI-TREND UT 8802 Instructions [de]

Digital-Tisch-Multimeter

UT 8802E/8803E

– Bedienungsanleitung –

DEUTSCH

1

Inhalt

1. Beschreibung und Funktion..............................................................................................................3

2. Bestimmungsgemäßer Einsatz ........................................................................................................3

3. Sicherheits-, Service- und Betriebshinweise ................................................................................3

4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme ................................................ 5

5. Messungen ...........................................................................................................................................10

5.1 Spannungsmessung ..........................................................................................................................10

5.2 Strommessung ....................................................................................................................................11

5.3 Widerstand, Diodentest, Durchgangsprüfung ...........................................................................13

5.4 Kapazitätsmessung ............................................................................................................................15

5.5 Frequenzmessung, Tastverhältnismessung ................................................................................ 16

5.6 Temperaturmessung .........................................................................................................................17

5.7 Induktivitätsmessung ........................................................................................................................17

5.8 Transistortest .......................................................................................................................................18

5.9 Thyristortest .........................................................................................................................................19

6. Sonderfunktionen ..............................................................................................................................20

6.1 Date Hold-Funktion ...........................................................................................................................20

6.2 Min-/Max-Funktion ............................................................................................................................20

6.3 Relativwert-Funktion .........................................................................................................................20

6.4 USB-Verbindung .................................................................................................................................20

7. Sicherungswechsel ............................................................................................................................20

8. Wartung, Lagerung und Pflege.......................................................................................................21

9. Technische Daten ...............................................................................................................................22

10. Entsorgungshinweise ........................................................................................................................28

Bitte lesen Sie diese Anleitung vor der Benutzung des Gerätes vollständig, bewahren
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen
übergeben.

Impressum
© 8/2019 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande
Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von
reichelt elektronik. Alle Rechte vorbehalten.
Keine Haftung für technische und drucktechnische Fehler.
Änderungen im Sinne des technischen Fortschritts können ohne Ankündigung vorgenommen werden.
Alle verwendeten Firmenbezeichnungen und Warenzeichen werden anerkannt.

2

1. Beschreibung und Funktion

Das Tischmultimeter ist ein Universalmessgerät mit umfangreicher Funktions-Ausstattung und
weiten Messbereichen. Es verfügt zusätzlich über eine PC-Schnittstelle, über die das Gerät
ferngesteuert werden kann und Messdaten auslesbar und auswertbar sind. Die Messbereiche
werden beim UT8802E manuell eingestellt, das UT8803E verfügt über eine automatische
Messbereichswahl.

Die Funktionen und Eigenschaften:

· AC/DC-Spannungsmessung bis 1000 V AC/DC, AC bis 1/100 kHz (UT8802E/UT8803E)

· AC/DC-Strommessung bis 20 A, intern abgesichert

· AC-TrueRMS-Messung (Echteffektivwertmessung)

· Widerstandsmessung bis 200 MΩ (UT8802E) bzw. 60 MΩ (UT8803E)

· Kapazitätsmessung bis 100 mF (UT8802E) bzw. 6 mF (UT8803E)

· Frequenzmessung bis 10 MHz (UT8802E) bzw. 20 MHz (UT8803E), Tastverhältnismessung

· Diodentest (auch LED möglich, Messspannung bis 9 V), Durchgangstest

· Temperaturmessung -40°C bis +1000°C (UT8803E), Temperatursensor im Lieferumfang

· Induktivitätsmessung bis 100 H (UT8803E)

· Verlustfaktormessung (D), Gütefaktor (Q), ESR (UT8803E)

· Transistor- (hFE) und Thyristortest (SCR)

· Zusatzfunktionen: Data Hold, Max-Min-Speicher, Relativwert

· Beleuchtetes Display, UT8803E: 5.999 Digit, UT8802E: 19.999 Digit, UT8803E: Bargraphan­zeige, 60 Segmente

· Schutzart CAT II (600 V)

· PC- Schnittstelle USB, PC-Software (MS Windows) im Lieferumfang

2. Bestimmungsgemäßer Einsatz

Das Messgerät ist für die Erfassung und Anzeige elektrischer Messwerte im in den Techni­schen Daten dieser Bedienungsanleitung angegebenen Wertebereichen und Messumgebun­gen vorgesehen.
Der Einsatz darf nur in trockener, staubfreier Umgebung erfolgen.
Der Einsatz darf nicht in explosionsgefährdeten Umgebungen erfolgen.
Das Gerät entspricht den Bestimmungen der EN 61010-1, Schutzklasse 2, die Überspannungs­kategorie ist CAT II (600 V, Geräteebene, über Stecker mit dem Netz verbunden).
Die Nichteinhaltung dieser Bestimmungen und die Nichtbeachtung der Sicherheitshinweise
kann zu Unfällen und Schäden führen.
Ein anderer Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht zulässig und führt
zu Gewährleistungs- und Garantieverlust sowie zu Haftungsausschluss. Dies gilt auch für Ver­änderungen und Umbauten.

3. Sicherheits-, Service- und Betriebshinweise

· Beachten Sie die Nutzungsbedingungen im Kapitel 2. Die Missachtung dieser Nutzungsbe­dingungen kann zu Unfällen, Sach- und Personenschäden führen.

3

· Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge­schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das
Gerät zu benutzen ist.

· Das Gerät ist kein Spielzeug, es gehört nicht in Kinderhände und darf nicht im Zugriffsbe­reich von Kindern aufgestellt, gelagert oder betrieben werden.

· Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese können für spielende Kinder
zu einer Gefahr werden.

· Die Nutzung durch Jugendliche, Auszubildende usw. ist durch eine im Umgang mit dem
Gerät vertraute Person zu überwachen.

· Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhütungsvorschriften
zu beachten.

· Setzen Sie nur die mitgelieferten Messleitungen oder solche ein, die mindestens den in
dieser Bedienungsanleitung aufgeführten Bestimmungen zur Isolation und Überspannung
nach EN 61010-1 entsprechen.

· Prüfen Sie die Messleitungen vor jedem Einsatz auf Schäden. Ersetzen Sie beschädigte
Messleitungen umgehend.

· Bei Arbeiten mit Spannungen von mehr als 42 VDC / 30 VAC vermeiden Sie jede Berührung
spannungsführender Teile - Stromschlaggefahr!

· Beachten Sie die auf dem Messgerät angegebenen Höchstspannungen. Es dürfen keine
höheren Spannungen an den Messeingängen oder zwischen Messeingängen und Erde an­liegen!

· Setzen Sie das Gerät keinen ungünstigen Umgebungsbedingungen wie starker Wärme­oder Kälteeinwirkung, unmittelbarem Sonnenlicht, Vibrationen und anderen mechani­schen Einwirkungen, elektromagnetischen und magnetischen Feldern, Feuchtigkeit oder
Staubeinwirkung aus.

· Arbeiten Sie nicht in feuchten oder explosionsgefährdeten Umgebungen mit dem Gerät.

· Betreiben Sie das Gerät nicht mit geöffnetem Gehäuse - Stromschlaggefahr! Entfernen Sie
alle Messleitungen vom Gerät, wenn Sie Sicherungen oder Batterie wechseln.

· Bei Defekten, Betriebsstörungen, mechanischen Beschädigungen sowie nicht durch diese
Bedienungsanleitung klärbaren Funktionsproblemen nehmen Sie das Gerät sofort außer
Betrieb und konsultieren Sie unseren Service zu einer Beratung bzw. eventuellen Repara­tur.

Beachten Sie die in unseren AGB bzw. Publikationen angegebenen Service-Hinweise be-

züglich einer Service-Abwicklung und technischer Beratung.

· Beachten Sie alle Warnhinweise am Gerät und in dieser Bedienungsanleitung. Die Symbole
am Gerät haben folgende Bedeutung:

Vorsicht, Spannung! Stromschlaggefahr!

Achtung! Bedienungsanleitung beachten!

Mess-Erde, keine höheren Spannungen als auf dem Gerät aufgedruckt,
zwischen Erde und Messeingang anlegen

Doppelt isoliertes Gehäuse

4

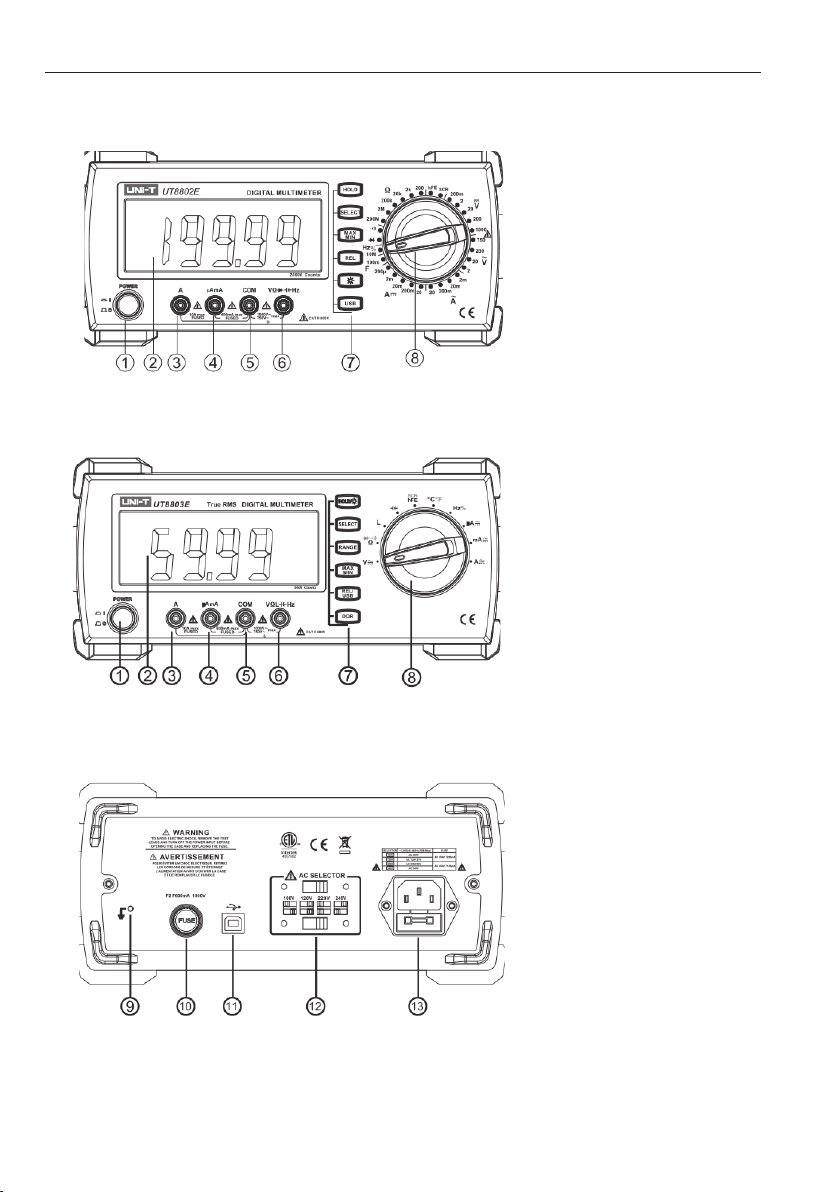

4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme

UT8802E

1 - Netzschalter
2 - Display
3 - Messbuchse 20 A
4 - Messbuchse µA/mA
5 - Messbuchse COM (Masse)
6 - Messbuchse
7 - Funktionstasten
8 - Drehschalter

UT8803E

Rückseite

9 - Erdungsbuchse
10 - Sicherung für
Strommessbereiche
11 - USB-Buchse
12 - Netzspannungswahl
13 - Netzanschlussbuchse
mit Netzsicherung

5

Drehschalterfunktionen

UT8802E

Stellung Funktion Funktion mit gedrückter SELECT-Taste

Gleichspannungsmessung keine

Wechselspannungsmessung keine

Hz/%

Ω
F
A
A
hfE
SCR

UT8803E

Stellung Funktion Funktion mit gedrückter SELECT-Taste
V
Hz/%

L

µA/mA/A
°C/°F
hfE/SCR

Frequenzmessung Tastverhältnismessung

Durchgangstest keine

Diodentest keine

Widerstandsmessung keine

Kapazitätsmessung keine

AC-Strommessung keine

DC-Strommessung keine

Transistortest keine

Thyristortest keine

Gleichspannungsmessung Wechselspannungsmessung

Frequenzmessung Tastverhältnismessung

Widerstandsmessung Durchgangstest, Diodentest

Induktivitätsmessung keine

Kapazitätsmessung keine

DC-Strommessung AC-Strommessung

Temperaturmessung Grad Celsius Temperaturmessung Grad Fahrenheit

Transistortest Thyristortest

6

Tastenfunktionen

UT8802E

Taste Funktion/Beschreibung
SELECT

HOLD

MAXMIN
REL
USB

UT8803E

Taste Funktion/Beschreibung
SELECT

HOLD

RANGE
MAXMIN
REL/USB
DQR

Alternative Funktion, siehe „Drehschalterfunktionen”

Data Hold-Funktion (Messwertspeicherung im Display), Zurück: nochmals drücken

Displaybeleuchtung ein/aus

Maximal-/Minimal- und zurück zum aktuellen Wert der Messung

Relativwertmessung

USB-Verbindung aktivieren/abschalten

Alternative Funktion, siehe „Drehschalterfunktionen”

Kurz drücken: Data Hold-Funktion, Zurück: nochmals drücken

Länger drücken: Displaybeleuchtung ein/aus

Manuelle Messbereichswahl

Maximal-/Minimal- und zurück zum aktuellen Wert der Messung

Kurz drücken: Relativwertmessung, Länger drücken: USB-Verbindung ein/aus

Auswahl für die Verlustfaktor-, Gütefaktor- oder ESR-Messung

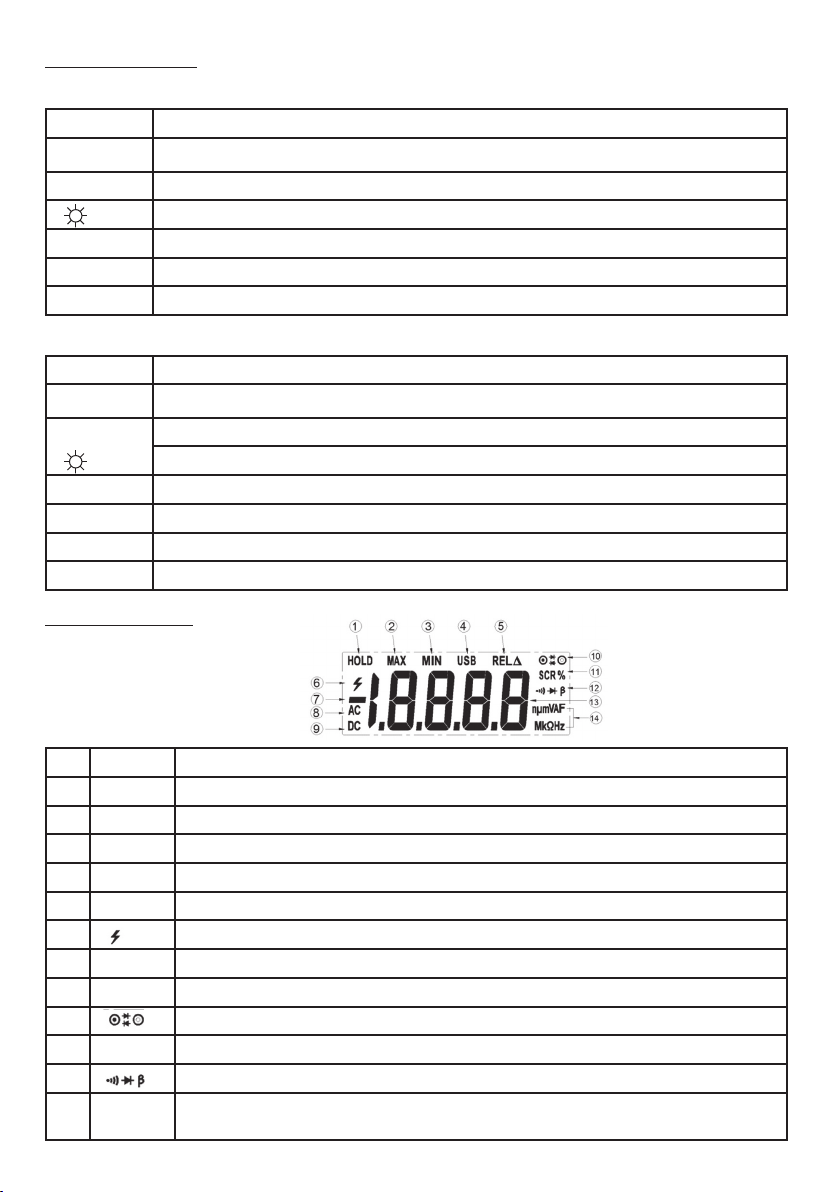

Display, Symbole

UT8802E

Nr. Symbol Bedeutung
1 HOLD
2 MAX
3 MIN
4 USB
5 REL
6
7 –
8/9 AC/DC
10
11 SCR %
12
13 nµmVAF

MkΩHz

Hold-Funktion aktiv, in der Anzeige steht der gespeicherte Wert

Max-Wert wird angezeigt

Min-Wert wird angezeigt

USB-Verbindung aktiv

Relativwertmessung aktiv, es wird der Differenzwert zum Referenzwert angezeigt

Warnung vor gefährlicher Spannung

Negativer Messwert

AC-/DC-Messung

Polarität bei Diodentest und Triac-/Thyristortest

Triac-/Thyristortest / Tastverhältnis

Durchgangsprüfung/Diodentest/Transistortest (hFE)

Einheitenanzeige für die jeweils aktive Messart

7

Display, Symbole

UT8803E

Nr. Symbol Bedeutung
1 C
2 AUTO
3 RANGE
4 MAX
5 MIN
6 HOLD
7 REL
8 SER
9 PAL
10 USB
11 hFE
12
13 SCR
14 8.8.8.8
15 µm...°F

16 ..I......I.....

17
18 L
19 DQR
20 —
21 AC
22 DC

Kapazitätsmessung

Automatische Messbereichswahl

Manuelle Messbereichswahl

Max-Wert wird angezeigt

Min-Wert wird angezeigt

Hold-Funktion aktiv, in der Anzeige steht der gespeicherte Wert

Relativwertmessung aktiv, es wird der Differenzwert zum Referenzwert angezeigt

Serien-Messung

Parallel-Messung

USB-Verbindung aktiv

Transistortest (hFE)

Polarität bei Diodentest und Triac-/Thyristortest

Thyristor-/Durchgangs-/Diodentest

Messwertanzeige

Einheitenanzeige für die jeweils aktive Messart

Bargraphanzeige (Analoganzeige)

Warnung vor gefährlicher Spannung

Induktivätsmessung

Verlustfaktor-, Gütefaktor- oder ESR-Messung

Negativer Messwert

AC-Messung

DC-Messung

8

Inbetriebnahme

Verbinden Sie das Gerät nicht mit dem Stromnetz, bevor Sie die Einstellung der Netz­spannung kontrolliert haben! Das Gerät darf nur angeschlossen werden, wenn die
Einstellung mit der örtlichen Nenn-Netzspannung übereinstimmt!

· Kontrollieren Sie die Einstellung der Netzspannung entsprechend der folgenden Abbildung,
und stellen Sie die Netzspannung ggf. entsprechend der örtlichen Nenn-Netzspannung ein.

· Verbinden Sie das Gerät mit der Netzspannung (mitgeliefertes Netzkabel benutzen)

· Wenn sich auf dem Display eine Schutzfolie befindet, ziehen Sie diese vorsichtig ab.

· Schalten Sie das Gerät mit dem Netztaster auf der Frontseite ein.

9

5. Messungen

Hinweis:

Das UT8802E verfügt allein über einen manuelle Messbereichseinstellung. Wählen
Sie den für die Messung erwarteten Messbereich an. Bei einem unbekannten Wert
bzw. Bereich beginnen Sie im höchsten Bereich.
Beim UT8803E ist in n der Grundeinstellung ist die automatische Messbereichswahl
eingestellt. Sie können bei Bedarf mit der Taste „RANGE” Messbereiche manuell aus­wählen (Taste „RANGE” wiederholt drücken, z. B. bei Spannungsmessung 5 x drücken
wird der mV-Bereich eingestellt).

5.1. Spannungsmessung

Niemals eine Spannungsquelle anschließen, solange die Messbuchsen für die
Strommessung belegt sind - Stromschlag- und Brandgefahr!
Die Eingangsspannungen dürfen nicht den Wert 1000 V DC/750 AC überschrei­ten, Messen Sie niemals an unbekannten Messobjekten, deren Spannung grö­ßer als diese Werte sein könnte.
Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan­ken Messspitzen berühren!
Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.

Gleichspannung

· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.

· Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω/Hz

· UT8803E: Wählen Sie die Funktion „V” an. Im Display erscheint DC.

· UT8802E: Wählen Sie den für die Messung erwarteten DC-Spannungsmessbereich an. Im

Display erscheint DC.

· Legen Sie die Messspitzen möglichst polrichtig an das Messobjekt an. Erscheint vor dem
Messwert ein Minuszeichen, ist die Messspannung verpolt angelegt.

· Erscheint ein OL in der Anzeige, sofort Messspitzen vom Messobjekt entfernen. Bei manu­eller Messbereichswahl höchsten Bereich einstellen und erneut messen.

10

Wechselspannung

· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.

· Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω/Hz

· UT8803E: Wählen Sie die Funktion „V” an, und drücken Sie die Taste „SELECT”. Im Display

erscheint AC.

· UT8802E: Wählen Sie den für die Messung erwarteten AC-Spannungsmessbereich an. Im

Display erscheint AC.

SELECT

Bitte beachten!

Der Eingangswiderstand beträgt für alle V-Bereiche 10 MΩ, im mV-Bereich des
UT8803E beträgt er 3 GΩ.

5.2 Strommessung
Niemals die Messspitzen parallel zu einem Messobjekt anlegen - Kurzschluss­gefahr! Messgerät immer in Reihe zum Messobjekt schalten.
Sofort Messspitzen vom Messobjekt entfernen, falls die interne Sicherung
während der Messung durchschlägt - Stromschlaggefahr!
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.

Gleich-/Wechselstrom

· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.

· Stecken Sie den Stecker der roten Messleitung je nach Messaufgabe in die Buchse A bzw.

µA/mA.

· Wählen Sie je nach Messaufgabe die Funktion „µA”, „mA” oder „A”.

· UT 8803E: In der Grundeinstellung erscheint „DC” (Gleichstrommessung) im Display. ).

Wählen Sie die gewünschte Messart (AC = Wechselstrommessung) mit der SELECT-Taste
an.

· UT8802E: Wählen Sie den für die Messung erwarteten AC- oder DC-Strommessbereich an.

Im Display erscheint DC für Gleichstrommessung bzw. AC für Wechselstrommessung.

· Legen Sie die Messspitzen in Reihe zum Messobjekt an. Erscheint „OL”, sofort Messspitzen

vom Messobjekt entfernen, der Messstrom hat einen Wert oberhalb des eingestellten Be­reiches. Erscheint kein Messwert (0), so kann eine defekte interne Sicherung die Ursache
sein (siehe Kapitel „Sicherungswechsel”).

· Bei unbekannten Messströmen beginnen Sie aus Sicherheitsgründen mit der Messung im

A-Bereich. Liegen die Messwerte im mA- oder µA-Bereich, nehmen Sie dann eine erneute
Messung in diesem Bereich vor.

· Sie können auch hier die Frequenz und das Tastverhältnis sowie den True RMS-Wert der

AC-Messspannung messen. Dabei gehen Sie wie der Spannungsmessung beschrieben vor.

11

Ströme im Bereich höher als 5 A dürfen nur maximal 30 s lang gemessen
werden, danach ist das Messobjekt abzutrennen und das Multimeter bis zur
nächsten Messung 15 Minuten abkühlen zu lassen.

UT8802E: Beispiel DC-Messung

UT 8803E: Beispiel µA-Bereich, für AC SELECT drü-

UT 8803E: Beispiel A-Bereich, für AC, SELECT drücken

12

5.3 Widerstand, Diodentest, Durchgangsprüfung

Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort
vorhandenen Kondensatoren. Der Messeingang darf in dieser Betriebsart mit
nicht mehr als 30 V AC RMS bzw. 60 V DC (bei Diodentest max. 48 V DC) beauf­schlagt werden.
Spannungen in der Messschaltung verfälschen das Messergebnis und können
das Messgerät zerstören.
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.

Widerstandsmessung

· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.

· Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω/Hz.

· UT 8803E: Wählen Sie mit dem Drehschalter „Ω” an.

· UT 8802E: Wählen Sie den für die Messung erwarteten Widerstandsmessbereich an.

· Legen Sie die Messspitzen an das Messobjekt an.

· Erscheint ein OL in der Anzeige, ist der Wert größer als der maximale Messwert (siehe Tech-

nische Daten) bzw. eingestellte Bereich, oder das Messobjekt ist defekt (unterbrochen).

. Bei sehr niederohmigen Messobjekten schließen Sie vor der Messung die Messspitzen kurz

und notieren sich den Leitungswiderstand der Messleitungen, den Sie nach der Messung
vom Messwert abziehen. Dieser kann im Bereich von 0,1 bis 0,2 Ω liegen, höhere Werte
weisen auf lose/defekte/korrodierte Kontakte oder defekte Messleitungen hin.

Sie können zur automatischen Kompensation des Messleitungswiderstands auch die REL-

Funktion heranziehen: Messspitzen kurzschließen, Wert mit REL als Referenz speichern, bei
den folgenden Messungen ist der Leitungswiderstand elimíniert.

· Bei sehr hochohmigen Messobjekten (>1 MΩ) ist es normal, dass das Messgerät einige

Sekunden benötigt, um einen stabilen Messwert anzuzeigen.

13

Durchgangsprüfung

· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.

· Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω/Hz

· UT 8803E: Wählen Sie mit dem Drehschalter „Ω” und mit der Taste SELECT die Funktion

„ ” an.

· UT 8802E: Wählen Sie mit dem Drehschalter die Funktion „ ” an.

· Legen Sie die Messspitzen an das Messobjekt an.

· Hat das Messobjekt Durchgang (R<50 Ω), ertönt der Summer und der zugehörige Wider­standswert wird angezeigt.

· Erscheint ein OL in der Anzeige, ist das Messobjekt hochohmig (>100 Ω) oder unterbro­chen.

SELECT

Diodentest ohne Messadpter

· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.

· Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω/Hz

UT 8803E: Wählen Sie mit dem Drehschalter „Ω” und mit der Taste SELECT die Funktion

„ ” an.

· UT 8802E: Wählen Sie mit dem Drehschalter die Funktion „ ” an.

· Legen Sie die Messspitzen an das Messobjekt an, wenn bekannt, z. B. die rote Messspitze
bei einer Diode an die Anode und die schwarze an die Katode.

· Im Display wird nun die Polung der Diode angezeigt:

Bei „ ” : Anode liegt an COM, bei „ ” : Katode liegt an COM

· Erscheint ein OL in der Anzeige, ist die Halbleiterstrecke unterbrochen bzw. defekt.

· Bei einer intakten Diodenstrecke erscheint die gemessene Vorwärtsspannung im Display.

SELECT

14

Diodentest mit Messadpter

· Setzen Sie den mitgelieferten Messadapter UT-S03A auf die Messbuchsen auf.
UT 8803E: Wählen Sie mit dem Drehschalter „Ω” und mit der Taste SELECT die Funktion

„ ” an.

· UT 8802E: Wählen Sie mit dem Drehschalter die Funktion „ ” an.

· Stecken Sie die Anschlüsse der Diode in die Messfassung „DIODE”.

· Im Display wird nun die Polung der Diode angezeigt:
Bei „ ” : Anode liegt am linken Anschluss der Fassung, bei „ ” : Anode liegt am rechten

Anschluss der Fassung.

· Erscheint ein OL in der Anzeige, ist die Halbleiterstrecke unterbrochen bzw. defekt.

· Bei einer intakten Diodenstrecke erscheint die gemessene Vorwärtsspannung im Display.

SELECT

5.4 Kapazitätsmessung
Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort
vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen
das Messergebnis und können das Messgerät zerstören.
Nehmen Sie vor jeder Messung einen Spannungsmessung am untersuchten
Bauelement vor und entladen Sie dieses ggf. über einen hochohmigen Wider­stand (z. B. 100 kΩ). Niemals einen Kondensator kurzschließen! Kondensato­ren können hohe Energiemengen speichern, die bei schlagartigem Entladen zu
Stromschlägen, Funkenschlag bzw. Brand führen können.
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.

· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.

· Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω/Hz

· UT 8803E: Wählen Sie mit dem Drehschalter „

” an.

· UT 8802E: Wählen Sie den für die Messung erwarteten Kapazitätsmessbereich (F) an.

15

· Legen Sie die Messspitzen an das Messobjekt an.

· Erscheint bei automatischer Messbereichswahl ein OL in der Anzeige, ist der Wert größer
als der maximal messbare Wert (siehe Technische Daten), oder das Messobjekt ist defekt.

· Bei zu messenden Kapazitäten von mehr als 600 µF kann es einige Sekunden dauern, bis
ein stabiler Messwert erscheint - dies ist normal.

· Sie können zur automatischen Kompensation der Eigenkapazität die REL-Funktion heran­ziehen: Messeingang offen lassen, Wert mit REL als Referenz speichern, bei den folgenden
Messwertanzeigen ist die Eigenkapazität bereits eingerechnet.

Verlustfaktor- und ESR-Messung (UT8803E)

· Wählen Sie die gewünschte Zusatzmessung während der Kapazitätsmessung durch wieder­holtes kurzes Drücken der Taste „DQR”.

· Mit einem langen Tastendruck kehren Sie wieder zur Kapazitätsanzeige zurück.

DQR

5.5 Frequenzmessung, Tastverhältnismessung

Niemals an einer Spannung von mehr als 30 Vrms messen - Zerstörungs- und
Stromschlaggefahr! Diese Messart unterscheidet sich von der Frequenzmes­sung bei AC/DC-Spannungs/Strommessung!
Vergewissern Sie sich vorab mit einer Spannungsmessung über die vorlie­gende Messspannung. Nach jeder Messung Messspitzen vom Messobjekt und
Messleitungen aus dem Messgerät entfernen.

· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.

· Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω/Hz

· Wählen Sie mit dem Drehschalter die Funktion „Hz/%” und mit der Taste „SELECT” die Fre­quenzmessung (Hz) oder Tastverhältnismessung (%) an.

· Legen Sie die Messspitzen an das Messobjekt an. Je nach gewählter Messart erscheint die
Frequenz (Hz/kHz/MHz), oder das Tastverhältnis (%).

· Zulässige/erforderliche Eingangspegel siehe Technische Daten

SELECT

16

5.6 Temperaturmessung (UT8803E, mit K-Type-Sensor)
Vor Anschluss des Temperatursensors alle anderen Messleitungen entfernen.
Niemals eine Spannung am Messgerät anliegen lassen, wenn die Temperatur­messung gewählt ist.
Halten Sie das Messgerät entfernt von heißen Messobjekten.
Beachten Sie die Bereichsgrenzen des jeweils eingesetzten Messfühlers.
Vorsicht bei sehr heißen/kalten Messobjekten. Messfühler nur am Griff hal­ten, ggf. Schutzkleidung tragen.
Beachten Sie insbesondere bei der Messung von geringen Temperaturwerten,
eine Umgebungstemperatur von 18 bis 28°C einzuhalten, um genaue Messwer­te zu erhalten.
Nach Abschluss der Messung Sensor vom Messobjekt und aus den Messbuch­sen entfernen.

· Setzen Sie den mitgelieferten Messadapter UT-S03A auf die Messbuchsen auf.

· Wählen Sie mit dem Drehschalter die Funktion „°C°F” und mit der Taste „SELECT” die Ein-

heit an.

· Stecken Sie den Stecker des Temperatursensors polrichtig in die Messfassung „TC”.

· Messen Sie jetzt die Temperatur des Messobjekts, je nach Messfühler und Messaufgabe.

5.7 Induktivitätsmessung (UT8803E)
Schalten Sie bei Messungen innerhalb von Schaltungen/Stromkeisen diese
spannungslos und entladen Sie alle Kondensatoren im Messkreis.
Legen Sie niemals eine höhere Spannung als 30 V RMS/60 V DC an den Ein­gang an.
Vergewissern Sie sich vorab mit einer Spannungsmessung über die vorlie­gende Messspannung. Nach jeder Messung Messspitzen vom Messobjekt und
Messleitungen aus dem Messgerät entfernen.
Die Genauigkeit der Verlustfaktor- und Gütefaktormessung ist nicht spezifi­ziert.

· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.

· Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω/Hz

17

· Wählen Sie mit dem Drehschalter die Funktion „L” und bei Bedarf mit der Taste „SELECT”
die Verlustfaktor- oder Gütemessung an. Langes Drücken der Taste führt wieder zur Anzeige
der Induktivität zurück.

· Bei der Induktivitätsmessung warten Sie zunächst ab, bis die Anzeige „0” anzeigt.

· Legen Sie die Messspitzen an das Messobjekt an.

· Zeigt das Gerät ohne Messobjekt trotz kurzgeschlossener Messspitzen nicht den Wert „0”
an, könnten die Messleitungen das Ergebnis beeinflussen. Dieser Einfluss kann durch Kurz­schließen der Messspitzen bei der Messfrequenz von 10 kHz und Nutzen der Relativwert­funktion kompensiert werden. Schließen Sie Messpitzen kurz und speichern Sie mit der
Taste „REL” den Messwert als Referenz ab. In den folgenden Messungen erscheint der
kompensierte reale Messwert.

Durch nochmaliges Drücken der REL-Taste gelangen Sie wieder zur normalen Messung.

5.8 Transistortest

Testen Sie keine Bauteile innerhalb von Schaltungen, sondern nur ausgebaut
und direkt in der Messfassung!

· Setzen Sie den mitgelieferten Messadapter UT-S03A auf die Messbuchsen auf.

· Wählen Sie mit dem Drehschalter „hFE” an.

· Setzen Sie den Transistor entsprechend seiner Zonenfolge und Anschlussfolge in eine der
Transistorfassungen „NPN” oder „PNP” ein.

· Im Display wird nun bei exaktem Anschluss und intaktem Transistor die Verstärkung (hFE)
angezeigt.

18

5.9 Thyristortest
Testen Sie keine Bauteile innerhalb von Schaltungen, sondern nur ausgebaut
und direkt in der Messfassung!

· Setzen Sie den mitgelieferten Messadapter UT-S03A auf die Messbuchsen auf.

· UT 8803E: Wählen Sie mit dem Drehschalter „hFE” an und drücken Sie die Taste „SELECT”

zur Anwahl von „SCR”.

· UT 8802E: Wählen Sie mit dem Drehschalter „SCR” an

· Setzen Sie den Thyristor entsprechend seiner Anschlussfolge in die entsprechende Thyris-

tor-Messfassung ein.

· Im Display wird nun das Ergebnis angezeigt:

Angezeigte
Spannung

Polaritäts­anzeige

Beurteilung Polarität

0,1 V bis 2 V in Ordnung Bipolar (Triac)
0,1 V bis 2 V in Ordnung Rückwärtssperrend (Thyristor)
ERR - - - Falscher Anschluss Unbekannt
OL - - - Falscher Anschluss/

Unbekannt

kein Kontakt

19

6. Sonderfunktionen

6.1. DATA HOLD-Funktion

· Drücken Sie während einer Messung die HOLD-Taste, speichert das Gerät den letzen erfass­ten Messwert im Display.

· Erneutes Drücken der HOLD-Taste führt wieder zurück zur normalen Messwertanzeige.

6.2. MIN-MAX-Funktion

· Diese Funktion ruft die dahin in der laufenden Messung gespeicherten Höchst- und Mini­malwerte ab.

· Drücken Sie dazu die Taste „MIN/MAX” so oft, bis die gewünschte Ausgabe im Display er­scheint. Maximalwerte werden mit der Anzeige „MAX” markiert, Minimalwerte mit „MIN”.

· Längeres Drücken der MAX-/MIN-Taste führt wieder zurück zur normalen Messwertanzeige.

6.3. Relativwert-Funktion

· Diese Funktion steht bei der Spannungs-, Strom-, Widerstands-, Kapazitäts-, Induktivitäts­messung zur Verfügung.

· Je nach Messart (siehe jeweils dort) kann hiermit der Einfluss der Messleitungen, z. B. de­ren Widerstand oder Kapazität, kompensiert werden.

· Schließen Sie dazu die Messleitungen je nach Messart kurz bzw. lassen Sie sie offen, und
drücken Sie die Taste „REL”. Jetzt wird der hier gemessene Wert als Referenzwert gespei­chert. In der späteren Messung erscheint dann nur noch der Differenzbetrag zum Referenz­wert in der Anzeige.

· Längeres Drücken der REL-Taste führt wieder zurück zur normalen Messwertanzeige.

6.4. USB-Verbindung

· Diese Funktion stellt bei angeschlossenem USB-Kabel und auf einem PC installierter Fern­auswerte- und Fernbediensoftware die Verbindung zum PC her bzw. trennt sie.

· Drücken Sie dazu jeweils kurz die Taste „USB”. Eine aktive Verbindung wird im Display mit
„USB” angezeigt.

7. Sicherungswechsel

Vor Öffnen des Gerätes alle Messleitungen entfernen!
Trennen Sie das Gerät vom Stromnetz.
Sicherungen nur durch solche gleicher Stromstärke und Bauart ersetzen.
Erst wieder mit dem Gerät arbeiten, wenn dieses vollständig verschlossen ist.
Die Sicherung F3 befindet sich im Gerät und darf nur von unserem Serviceper­sonal getauscht werden.

· Eine defekte interne Sicherung kann die Ursache dafür sein, dass keine Messung in den
Strommessbereichen möglich ist. Wenn eine Sicherung durchgeschlagen ist, beseitigen Sie
zuerst die Ursache.

· Schalten Sie zu einem Sicherungswechsel das Gerät aus und entfernen Sie alle Messleitun­gen. Gerät vom Stromnetz trennen.

· Öffnen Sie die Abdeckung oben auf dem Gerät mit einer Münze o.ä., nehmen Sie den De­ckel ab.

· Das Gerät verfügt über drei Sicherungen:

20

F1 - Netzsicherung: 0,125 A, 250 V, träge, 5 x
F2 - Sicherung µA/mA-Strommessbereiche: 0,6 A, 1000 V, flink, Keramiksicherung 6,3 x 32
F3 - Sicherung A-Bereich, 12 A, 1000 V, flink, Keramiksicherung 6,3 x 32

· Setzen Sie anschließend alle Abdeckungen wieder ein und verschrauben Sie diese, bevor
Sie das Gerät wieder in Betrieb nehmen.

F2

F1

8. Wartung, Lagerung und Pflege

· Trennen Sie das Gerät nach dem Einsatz von jedem Messobjekt und entfernen Sie die
Messleitungen aus dem Gerät.

· Kontrollieren Sie Gehäuse, Bedienelemente, Anschlüsse, Messleitungen auf Beschädigun­gen.

· Lagern Sie das Gerät sauber, kühl und trocken.

· Reinigen Sie das Gerät nur mit einem trockenen Leinentuch. Nicht auf das Display drücken!
Bei stärkeren Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet
sein. Keine Reinigungsmittel und Chemikalien einsetzen!

Nach Einsatz eines feuchten Tuchs mit der Wiederinbetriebnahme warten, bis das Gerät

völlig abgetrocknet ist!

· Bei Einsatz im gewerblichen und Ausbildungs-Betrieb ist das Gerät jährlich einmal zu kali­brieren.

21

9. Technische Daten

Allgemeine Daten

Spannungsversorgung: 100 -240 V AC, 45 - 440 Hz, max 28 VA
Display: UT 8802E: 19.999 Digit,
UT 8803E: 5.999 Digit + Bargraph 60 Segmente
Messrate: 2-3 Messungen/Sekunde, Bargraph: 10 Messungen/Sekunde
Bereichswahl: UT8802E: Manuell; UT 8803E: Automatisch/Manuell
Polaritätsanzeige: Automatisch
Überlaufanzeige: OL
Betriebstemperaturbereich: 0 bis 40°C, Betrieb nur in trockenen Innenräumen
Lagertemperaturbereich: -10 bis 50°C
Luftfeuchtebereich: Bei 0 bis 30°C: ≤75% rH, bei 30-40°C: ≤50% rH
Sicherheit: IEC61010 CAT II (600 V), doppelt isoliert
Abmessungen (B x Hx T): 320 x 110 x 265 mm
Gewicht: 3,1 kg

Genauigkeitsangaben spezifiziert für ein Jahr, bei 23°C ±5°C und max. rel. Luftfeuchtigkeit von
80%

DCV:

UT8802E
Eingangsimpedanz 10 MΩ, max. Messspannung 1000 V DC

Bereich Auflösung Genauigkeit

200 mV 0,01 mV ±(0,1%+5Digit)
2 V 0,0001 V ±(0,1%+3Digit)
20 V 0,001 V
200 V 0,01 V
1000 V 0,1 V ±(0,2%+5Digit)

UT8803E
Eingangsimpedanz 10 MΩ, 600-mV-Bereich: 3 GΩ, max. Messspannung 1000 V DC

Bereich Auflösung Genauigkeit

600 mV 0,1 mV ±(0,5%+2Digit)
6 V 0,001 V ±(0,3%+2Digit)
60 V 0,01 V
600 V 0,1 V
1000 V 1 V ±(0,5%+3Digit)

22

ACV:

UT8802E Angaben gültig für sinusförmige Signale, 40 Hz bis 1 kHz
Eingangsimpedanz: 10 MΩ, max. Messspannung 750 V RMS

Bereich Auflösung Genauigkeit

2 V 0,0001 V ±(0,5%+20Digit)

20 V 0,001 V
200 V 0,01 V
750 V 0,1 V ±(0,8%+40Digit)

UT8803E Angaben gültig für sinusförmige Signale, 40 Hz bis 100 kHz
Eingangsimpedanz: 10 MΩ, 600-mV-Bereich: 3 GΩ, max. Messspannung 750 V RMS

Bereich Auflösung Genauigkeit

600 mV 0,0001 V 40 Hz - 1 kHz: ±(0,6%+5Digit)

>1 kHz - 10 kHz: ±(1,2%+5Digit)
>10 kHz - 100 kHz: ±(3%+5Digit)
>20 kHz: ±(4%+5Digit)

6 V 0,001 V 40 Hz - 1 kHz: ±(0,6%+5Digit)

>1 kHz - 10 kHz: ±(1,2%+5Digit)
>10 kHz - 100 kHz: ±(3%+5Digit)
>20 kHz: ±(4%+5Digit)

60 V 0,01 V 40 Hz - 1 kHz: ±(0,6%+5Digit)

>1 kHz - 10 kHz: ±(1,5%+5Digit)
>10 kHz - 100 kHz: ±(3%+5Digit)
>20 kHz: ±(8%+5Digit)

600 V 0,1 V 40 Hz - 1 kHz: ±(0,6%+5Digit)

>1 kHz - 10 kHz: ±(3,5%+5Digit)

750 V 1 V 40 Hz - 1 kHz: ±(1,2%+5Digit)

>1 kHz - 3 kHz: ±(3%+5Digit)

DCA:

UT8802E
Bei Messungen über 5 A: Messzeit max. 30 Sekunden, dann 15 Minuten bis zur nächsten

Messung warten

Bereich Auflösung Genauigkeit

200 µA 10 nA ±(0,5%+20Digit)
2 mA 100 nA
20 mA 1 µA
200 mA 10 µA
20 A 1 mA ±(1,5%+40Digit)

23

UT8803E
Bei Messungen über 5 A: Messzeit max. 30 Sekunden, dann 15 Minuten bis zur nächsten

Messung warten

Bereich Auflösung Genauigkeit

600 µA 0,1 µA ±(0,8%+3Digit)
6 mA 1 µA
60 mA 0,01 mA
600 mA 0,1 mA ±(1,5%+3Digit)
20 A 0,01 A ±(2%+5Digit)

ACA:

UT8802E
Bei Messungen über 5 A: Messzeit max. 30 Sekunden, dann 15 Minuten bis zur nächsten

Messung warten

Bereich Auflösung Genauigkeit

2 mA 0,1 µA ±(0,8%+40Digit)
20 mA 0,001 mA
200 mA 0,01 mA
20 A 0,001 A ±(2%+40Digit)

Angaben gültig für sinusförmige Signale, 45 - 400 Hz

UT8803E
Bei Messungen über 5 A: Messzeit max. 30 Sekunden, dann 15 Minuten bis zur nächsten

Messung warten

Bereich Auflösung Genauigkeit

600 µA - 6 mA 0,1 - 10 µA 40 Hz - 10 kHz: ±(1,0%+5Digit)

>10 kHz - 15 kHz: ±(2,0%+5Digit)

60 mA - 600 mA 100 µA 40 Hz - 5 kHz: ±(1,0%+5Digit)

>5 kHz - 15 kHz: ±(3,0%+5Digit)

20 A 10 mA 40 Hz - 1 kHz: ±(2,0%+6Digit)

>1 kHz - 15 kHz: ±(3,0%+6Digit)

Angaben gültig für sinusförmige Signale, 40 Hz - 15 kHz

24

Widerstand:

UT8802E

Überlastgeschützt bis 1000 VDC/750 VAC.

Bereich Auflösung Genauigkeit

200 Ω 0,01 Ω ±(0,5%+10Digit)
2 kΩ 0,1 Ω
20 kΩ 1 Ω
200 kΩ 10 Ω
2 MΩ 100 Ω
200 MΩ 1 kΩ nicht spezifiziert, ab 20 MΩ nur Vergleichswert

UT8803E

Überlastgeschützt bis 1000 VDC/750 VAC.

Bereich Auflösung Genauigkeit

600 Ω 0,01 Ω ±(0,8%+5Digit)
6 kΩ 0,1 Ω ±(1%+5Digit)
60 kΩ 1 Ω
600 kΩ 10 Ω
6 MΩ 100 Ω ±(2%+5Digit)
60 MΩ 1 kΩ ±(5%+5Digit)

Kapazität:

UT8802E

Überlastgeschützt bis 1000 VDC/750 VAC.

Bereich Auflösung Genauigkeit

20 nF 0,001 nF ±(2,5%+10Digit)
200 nF 0,01 nF ±(1,5%+10Digit)
2 µF 0,0001 µF
20 µF 0,001 µF
200 µF 0,01 µF
2 mF 0,0001 mF ±(10%+10Digit)
100 mF 0,001 mF nicht spezifiziert, ab 20 F nur Vergleichswert

25

Kapazität: UT8803E

Überlastgeschützt bis 1000 VDC/750 VAC. Impedanz: 4 kΩ

Bereich Auflösung Genauigkeit

6 nF (Anzeige ab 8 pF) 0,001 nF ±(2,5%+5Digit)
60 nF 0,01 nF ±(1,5%+5Digit)
600 nF 0,0001 µF
6 µF 0,001 µF ±(3,0%+10Digit)
60 µF 0,01 µF
600 µF 100 nF ±(5%+5Digit)
6 mF 1 µF ±(10%+8Digit)

Frequenz/Tastverhältnis:
UT8802E

Überlastgeschützt bis 1000 VDC/750 VAC. Tastverhältnis: 10 Hz - 10 kHz

Bereich Auflösung Genauigkeit

200 Hz 0,01 Hz ±(1%+5Digit)
2 kHz 0,1 Hz
20 kHz 1 Hz
200 kHz 10 Hz
2 MHz 100 Hz
10 MHz 1 kHz
5-99% (Tastverhältnis) 0,1% ±(1,5%+2Digit)

Eingangsamplitude (DC-Level = 0):
≤100 kHz: zwischen 100 mVRMS und 20 VRMS
100 kHz - 1 MHz: zwischen 200 mVRMS und 20 VRMS
1 MHz - 5 MHz: zwischen 500 mVRMS und 20 VRMS
5 MHz - 10 MHz: zwischen 900 mVRMS und 20 VRMS

UT8803E

Überlastgeschützt bis 1000 VDC/750 VAC.

Bereich Auflösung Genauigkeit

600 Hz 0,1 Hz ±(0,1%+10Digit)
6 kHz 1 Hz
60 kHz 10 Hz
600 kHz 100 Hz
6 MHz 1 kHz
20 MHz 10 kHz
5-95% (Tastverhältnis) 0,1% nicht spezifiziert, nur Vergleichswert

26

Eingangsamplitude (DC-Level = 0): max. 30 VRMS

≤600 kHz: >1,5 VRMS
≥600 kHz: >2,5 VRMS und 20 VRMS

Tastverhältnis:
max. Frequenz: 10 kHz, Amplitude 2 Vss - 30 Vss
≤1 kHz: 5% - 95%
>1 kHz: 30% - 70%

Diodentest/Thyristortest/Transistortest/Durchgangsprüfung:
UT8802E

Überlastgeschützt bis 1000 VDC/750 VAC.

Funktion Bereich Auflösung Genauigkeit

Diodentest 9,0 V 1 mV 10 %
Thyristortest SCR 9,0 V 1 mV 10 %
Transistortest hFE 2000 1ß nicht spezifiziert
Durchgangsprüfung* 100 Ω 0,1 Ω nicht spezifiziert

* >100 Ω: kein Durchgang spezifiziert; <50 Ω: Durchgangsanzeige

UT8803E

Überlastgeschützt bis 1000 VDC/750 VAC.

Funktion Auflösung Bereich/Genauigkeit

Diodentest 10 mV 0,5 - 0,8 V, Leerlauf ca. 8 V
Thyristortest SCR* 10 mV 0,1 - 2 V
Transistortest hFE** 1ß nicht spezifiziert
Durchgangsprüfung*** 0,1 Ω nicht spezifiziert

* Messspannung (Leerlauf): 9 V, Spannungsabfall 0,1 bis 2 V
** Basisstrom ca. 10 µA, VCE ca. 2,8 V
*** >30 Ω: kein Durchgang spezifiziert; <10 Ω: Durchgangsanzeige

Temperatur (nur UT8803E):

Temperaursensor: K-Type.

Bereich Messgröße Auflösung Genauigkeit

-40°C bis +1000°C °C 1°C -40 bis 0°C: ±(2%+5°C)
>0°C bis 400°C: ±(1%+5°C)
>400°C bis 1000°C: ±(2%+3°C)

-40°F bis 1832°F °F 0,1°F -40 bis 32°F: ±(2%+9°F)
>32˚F bis 752°F: ±(1%+9°F)
>752°F bis 1832°F: ±(2%+6°F)

27

Induktivität (nur UT8803E)
Überlastgeschützt bis 1000 VDC/750 VAC.

Bereich Auflösung Genauigkeit

600 µH 0,1 µH ±(2,5%+5Digit)
6 mH 1 µH ±(2,0%+5Digit)
60mH 10 µH
600 mH 100 µH
6 H 1 mH
60 H 10 mH
100 H 100 mH nicht spezifiziert, nur Vergleichswert

Messspannung 0,6 VRMS, minimaler Messwert 16 µH, Eingangsimpedanz 4 kΩ

ESR (nur UT8803E)

Überlastgeschützt bis 1000 VDC/750 VAC.

Bereich Auflösung Genauigkeit

60 Ω 0,1 µH ±(2,0%+10Digit)
600 Ω 1 µH ±(1,0%+5Digit)
6 kΩ 10 µH
60 kΩ 100 µH
600 kΩ 1 mH
2 MΩ 100 mH ±(5,0%+5Digit)

minimaler Messwert 0,1 Ω, Eingangsimpedanz 4 kΩ

10. Entsorgungshinweise

Gerät nicht im Hausmüll entsorgen!

Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte
(Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Ent­sorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte!

28
