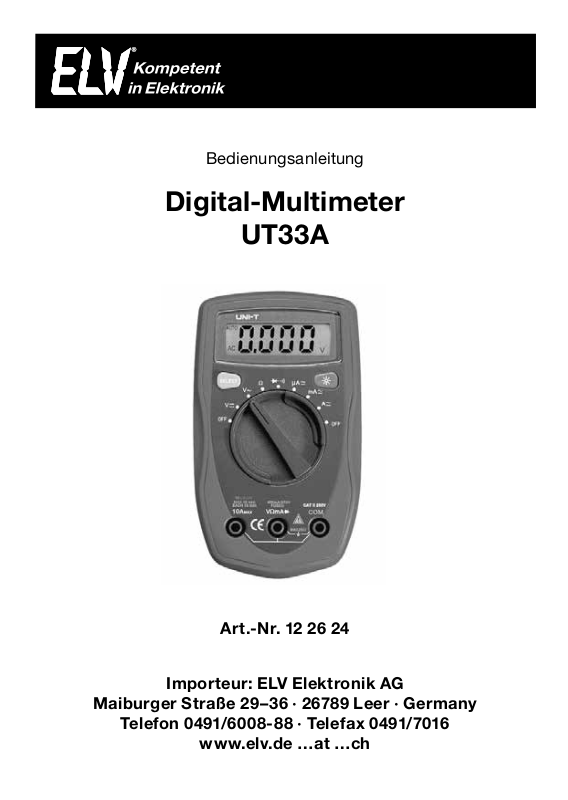

Page 1
Bedienungsanleitung
Digital-Multimeter
UT33A
Art.-Nr. 12 26 24
Importeur: ELV Elektronik AG
Maiburger Straße 29–36 · 26789 Leer · Germany
Telefon 0491/6008-88 · Telefax 0491/7016
www.elv.de …at …ch
1
Page 2
Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme komplett
und bewahren Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn
Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch
diese Bedienungsanleitung.
1. Ausgabe Deutsch 01/2016
Dokumentation © 2016 ELV Elektronik AG, Germany
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf
diese Bedienungsanleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden. Es ist möglich, dass die vorliegende Bedienungsanleitung noch
druck tech nische Mängel oder Druckfehler aufweist. Die Angaben in dieser Bedienungsanleitung werden jedoch regelmäßig überprüft und Korrekturen in der
nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer
Art un d ihre Folgen üb ernehmen wi r keine Haftung . Alle Warenzei chen und Schut zrechte werden anerkannt. Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.
122624-01/2016, Version 1.0, dtp
2
Page 3
Inhalt:
1 Funktion und bestimmungsgemäßer Einsatz ............................... 4
2 Sicherheitshinweise ..................................................................... 5
3 Vorbereitung zum Betrieb ............................................................7
3.1 Batterie einlegen/wechseln/Low-Bat-Anzeige ............................. 7
3.2 Verwendung von Messleitungen .................................................. 8
4 Funktionsbeschreibung ................................................................ 9
4.1 Drehschalter ................................................................................. 9
4.2 Taste SELECT ............................................................................. 9
4.3 Taste LICHT .................................................................................. 9
4.4 Mess-/Anschlussbuchsen ............................................................ 9
4.4.1 VΩmA-Buchse ............................................................................. 9
4.4.2 COM-Buchse ............................................................................... 9
4.4.3 10-A-Buchse ................................................................................ 9

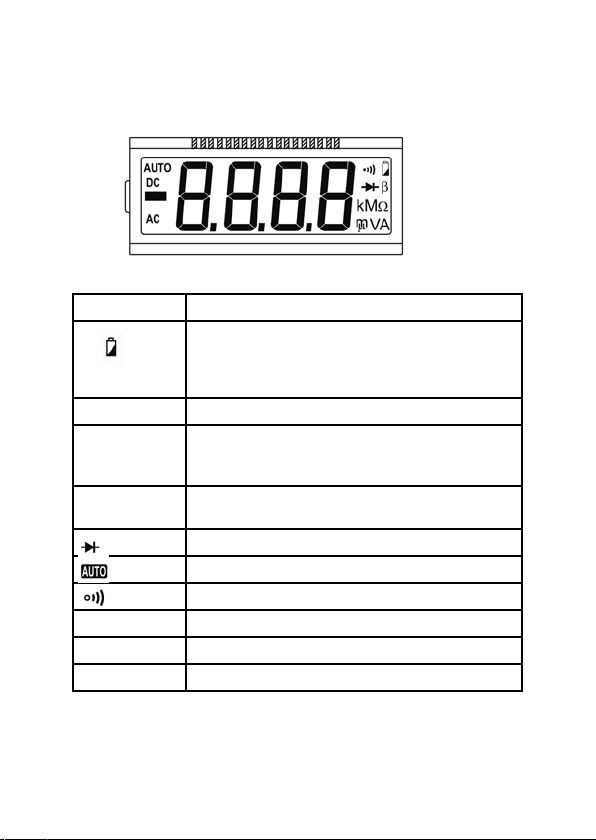

4.5 Display ......................................................................................... 9
4.6 Überlaufanzeige ......................................................................... 10
4.7 Auto Power-off ........................................................................... 11
4.8 Übersicht und Kurzbeschreibung .............................................. 11
5 Messungen ................................................................................. 12
5.1 Undefinierte Anzeigen ................................................................ 12

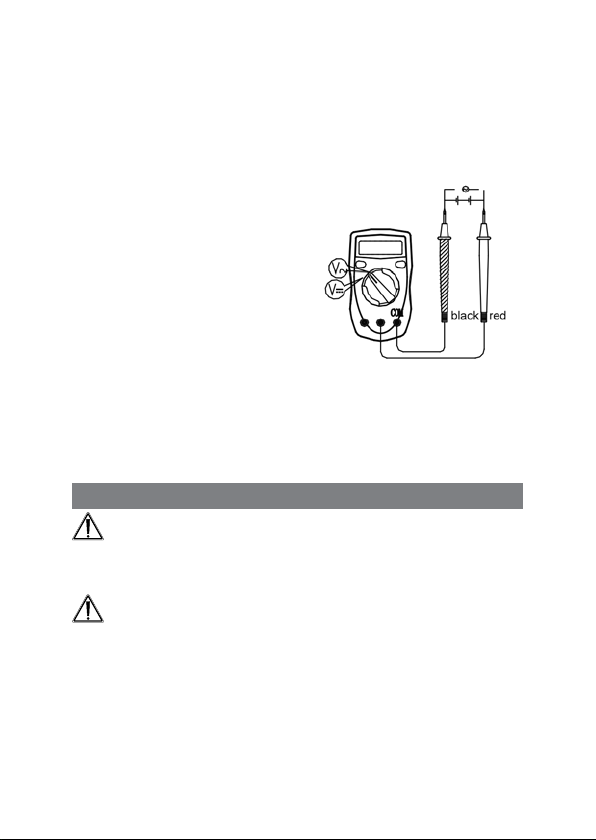

6 Spannungsmessungen AC/DC .................................................. 12

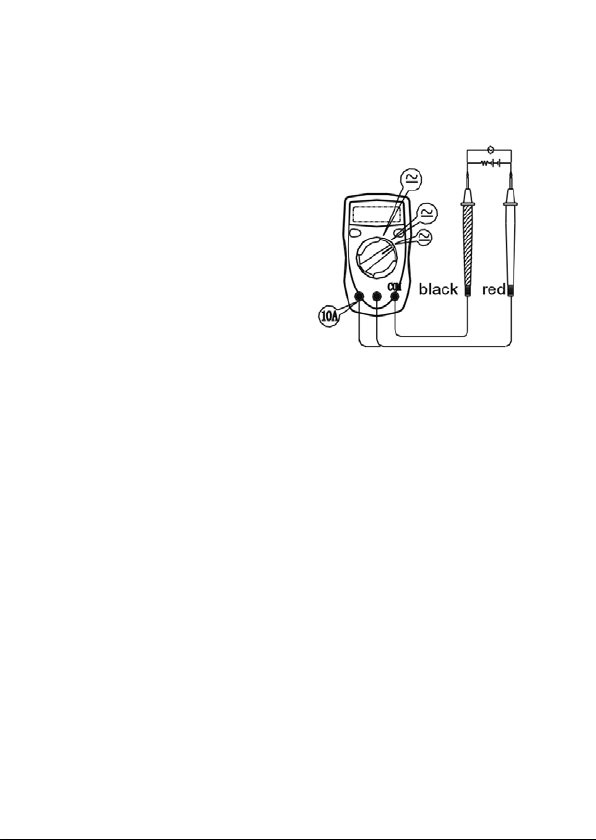

7 Strommessungen AC/DC ........................................................... 13
8 Widerstandsmessung ................................................................ 15
9 Durchgangsprüfung ................................................................... 15
10 Diodentest .................................................................................. 16
11 Sicherungswechsel ................................................................... 17
12 Allgemeiner Umgang, Wartung und Pflege ................................ 18
13 Technische Daten allgemein ...................................................... 18
14 Messbereiche, Messgenauigkeit ................................................ 19
15 Entsorgung ................................................................................. 20
3
Page 4
1 Funktion und bestimmungsgemäßer Einsatz
Das kompakte Multimeter verfügt über alle wichtigen Messarten, wählt
den richtigen Messbereich automatisch (Auto-Range) und unterstützt den
Benutzer durch ein beleuchtbares Display.
Die Funktionen und die Ausstattungsmerkmale:
- Wechsel- und Gleichspannungsmessung bis 250 V
- Wechsel- und Gleichstrommessung bis 10 A
- Widerstandsmessung bis 40 MΩ
- Durchgangstest (Durchgang bis 100 Ω)
- Diodentest
- Für Messungen im Anschlussbereich, lokale Ebene: CAT II (250 V)
- Auto-Range
- Automatische Abschaltung, Batteriewarnung
In dieser Anleitung sind die Sicherheitshinweise wie folgt eingestuft:
Warnung
Kennzeichnet Gefahren für den Benutzer, die durch Handlungen
oder Bedingungen entstehen können.
Achtung
Kennzeichnet Verhaltensweisen, die das Messobjekt oder das
Messgerät beschädigen können.
Bestimmungsgemäßer Einsatz
Das Messgerät entspricht der Überspannungskategorie II mit bis zu 250 V
nach EN 61010-1. Der Einsatzbereich nach CAT II ist die lokale Ebene
wie z. B. Messungen an Geräten, die über eine Steckdose an das Netz
angeschlossen sind. Das Messgerät ist für die Messung von Gleich- und
Wechselspannungen bis 250 V, Gleich- und Wechselströmen bis 10 A, von
Widerständen bis 40 MΩ, Durchgangsprüfung, Diodentest mit den mitgelieferten Messleitungen unter den in den technischen Daten genannten
Bedingungen vorgesehen.
Wenn dieses Produkt in einer vom bestimmungsgemäßen Gebrauch abweichenden Art verwendet wird, kann dies Sach- sowie Personenschäden
zur Folge haben, die Gewährleistung erlischt.
Für Folgeschäden, die aus Nichtbeachtung dieser Gebrauchsregeln und
der Bedienungsanleitung resultieren, übernehmen wir keine Haftung,
Gewährleistungsansprüche erlöschen ebenfalls.
4
Page 5
2 Sicherheitshinweise
Dieses Messgerät wurde nach IEC 1010, Teil 1 (EN 61010-1): Sicherheitsbedingungen für elektronische Messgeräte (Überspannungskategorie II/250 V), gefertigt und geprüft und entspricht damit allen
herstellerseitigen Möglichkeiten zur Vermeidung von Unfällen.
Um einen sicheren Betrieb des Messgerätes zu gewährleisten, sind folgende Sicherheitshinweise zu befolgen:
Warnung
- Bei Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss
des Gerätes eine Fachkraft oder unseren Service kontaktieren.
- Das Gerät nicht verwenden, wenn es von außen erkennbare Schäden, z.
B. am Gehäuse, an Bedienelementen oder an den Anschlussleitungen,
bzw. eine Funktionsstörung aufweist. Im Zweifelsfall das Gerät von einer
Fachkraft oder unserem Service prüfen lassen.
- Das Gerät ist kein Spielzeug. Es darf nicht im Zugriffsbereich von Kindern
aufbewahrt oder betrieben werden.
-
Verpackungsmaterial nicht achtlos liegen lassen. Plastikfolien/-tüten, Sty-
roporteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.
- Das Gerät darf nicht verändert oder umgebaut werden.
- Bei Arbeiten an Spannungen mit mehr als 30 VAC eff. bzw. 42 VDC
die nötige Vorsicht walten lassen, da die Gefahr eines Stromschlages
besteht.
- Zwischen den Anschlüssen bzw. zwischen den Anschlüssen und Erde
nie eine Spannung anlegen, die 250 V überschreitet (siehe auch Gehäuseaufdruck).
- Die Messleitungen bezüglich beschädigter Isolation untersuchen.
Durchgang der Messleitungen prüfen, beschädigte Messleitungen
austauschen. Zusätzlich die Isolation der Messgerätebuchsen prüfen.
- Vor dem Gebrauch die Funktion des Messgerätes durch Messen einer
bekannten Spannung sicherstellen.
- Das Messgerät nicht in Umgebungen mit explosiven Gasen, Dampf
oder Staub verwenden.
- Das Messgerät nicht benutzen, wenn die Batteriefachabdeckung oder
andere Teile des Gehäuses entfernt wurden.
- Zur Vermeidung falscher Messwerte, die zu Stromschlag oder Verletzungen führen können, die Batterien ersetzen, sobald das Batteriesymbol
auf dem Display erscheint.
-
Die an der Masse anliegende Messleitung/Messspitze zuerst anschließen.
5
Page 6
Beim Abnehmen der Messleitungen in umgekehrter Reihenfolge vorgehen,
d. h. die stromführende Messspitze/Messleitung zuerst abnehmen.
- Bei der Verwendung von Messleitungen die Finger stets hinter dem
Fingerschutz am Fühlergriff halten. Niemals die Messspitzen während
einer Messung berühren!
- Nur die mitgelieferten oder gem. EN 61010-031 CAT II (250 V) zugelassene Messleitungen für den Betrieb des Messgerätes verwenden.
Achtung
- Das Gerät darf nicht an einem feuchten Ort stehen, keinem Niederschlag, Spritzwasser, Staub oder ständiger direkter Sonnenbestrahlung
ausgesetzt sein.
- Starke mechanische Beanspruchungen wie z. B. Druck oder Vibration
sind zu vermeiden.
- Das Gerät nur mit einem trockenen Leinentuch reinigen, das bei starken
Verschmutzungen leicht angefeuchtet sein darf. Zur Reinigung keine
lösemittelhaltigen Reinigungsmittel verwenden. Darauf achten, dass
keine Feuchtigkeit in das Geräteinnere gelangt.
- Das Gerät darf ausschließlich mit 2 Batterien vom TypLR03 (Micro/
AAA) betrieben werden. Es darf nicht an einer anderen Spannung, mit
anderen Batterietypen oder einer anderen Energieversorgung betrieben
werden.
- Vor der Messung von Widerstand, Kontinuität (Durchgang), Dioden den
Strom des Stromkreises abschalten und alle Kondensatoren entladen.
- Vor dem Anschließen des Messgerätes an einen Stromkreis ist dieser
abzuschalten.
- Vor jeder Spannungsmessung ist sicherzustellen, dass sich das Messgerät nicht im Strommessbereich befindet.
- Vor jedem Wechsel des Messbereichs/der Messart sind die Messspitzen
vom Messobjekt zu entfernen.
- Das Gerät darf nur zum Austauschen der Batterien geöffnet werden.
Die Logos und Beschriftungen im Bereich der Messbuchsen, der Messspitze und auf der Geräterückseite sollen Sie daran erinnern, dass Sie bei
bestimmten Messungen auch bestimmte Verhaltensmaßregeln beachten
sollten. Hier einige Erläuterungen dazu:
Warnung!
Zugehörige Bedienungsanleitung lesen!
Besondere Vorsicht bei Messungen an berührungsgefährlichen
Spannungen (> 30 VACeff/42 VDC)! Nicht die Messbuchsen und
Messspitzen berühren!
6
Page 7
Um elektrische Unfälle und einen Schaden für das Gerät zu
vermeiden, schließen Sie diese Messbuchsen nie an eine
Spannungsquelle größer 250 VAC/DC gegen Masse
(Erde) an. Im Einsatzbereich nach CAT II die maximale
Spannung von 250 V beachten!
Gerät entspricht Schutzklasse II (doppelt isoliert)
CAT II Gerät entspricht Überspannungskategorie II (250 V)
250 V
400 mA Max. Messstrom 400 mA, intern gesichert
MAX,
fused
10 A MAX Max. Messstrom 10 A, intern gesichert, max. Messdauer
fused 10 Sekunden, danach 15 Min. Messpause
Max.
10 Sec.
each
15 min
3 Vorbereitung zum Betrieb
3.1 Batterie einlegen/wechseln/Low-Bat-Anzeige
Warnung
Das Gerät benötigt zwei Micro-Batterien des Typs LR03/AAA. Bei erschöpften Batterien erscheint im Display ein Batteriesymbol ( ). Für eine
ordnungsgemäße Funktion sollten Sie beide Batterien dann so bald wie
möglich wechseln. Ansonsten kann es zu falschen Messwerten kommen.
Achtung!
Beachten Sie die bereits gegebenen Sicherheitshinweise!
Schalten Sie das Gerät ab und entfernen Sie alle Messleitungen
aus den Gerätebuchsen, bevor Sie die Rückwand des Gerätes
öffnen!

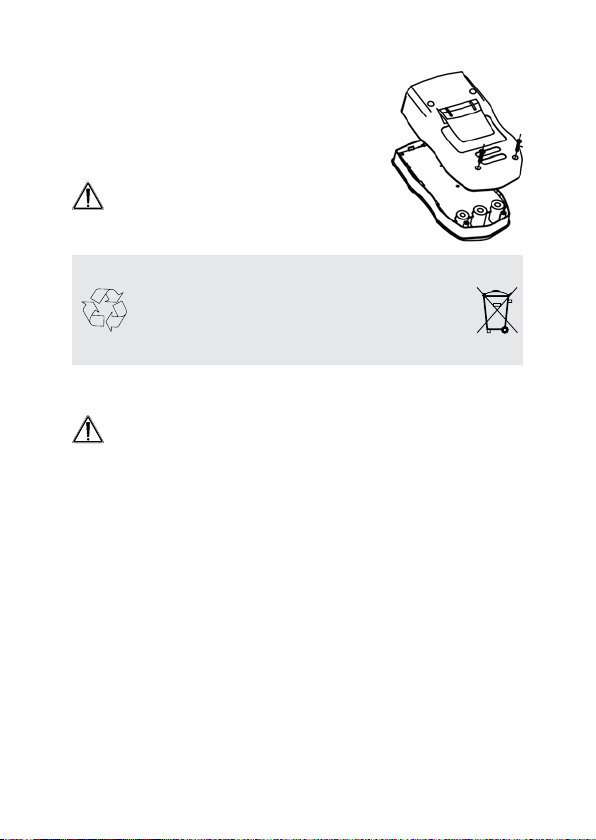

1. Lösen Sie die Schrauben auf der Rückseite.
2. Entfernen Sie vorsichtig die Gehäuseunterschale.
3. Entfernen Sie die leeren Batterien.
7
Page 8
4. Legen Sie die neuen Batterien polrichtig in das
Batteriefach ein.
5. Setzen Sie die Gehäuseunterschale wieder auf
und sichern Sie diese durch Hereindrehen der
Schrauben.
Arbeiten Sie erst wieder mit dem Gerät,
wenn das Gehäuse komplett und sicher
verschraubt ist.
Batterieverordnung beachten!
Batterien gehören nicht in den Hausmüll.
Nach der Batterieverordnung sind Sie verpflichtet,
verbrauchte oder defekte Batterien an den
örtlichen Batteriesammelstellen bzw.
an Ihren Händler zurückzugeben!
3.2 Verwendung von Messleitungen
Warnung
- Nur die mitgelieferten oder gem. EN 61010-1/031 (CAT II/250 V) zugelassenen Messleitungen für den Betrieb des Messgerätes verwenden.
- Bei der Verwendung von Messleitungen die Finger stets hinter dem
Fingerschutz am Messspitzengriff halten.
8
Page 9

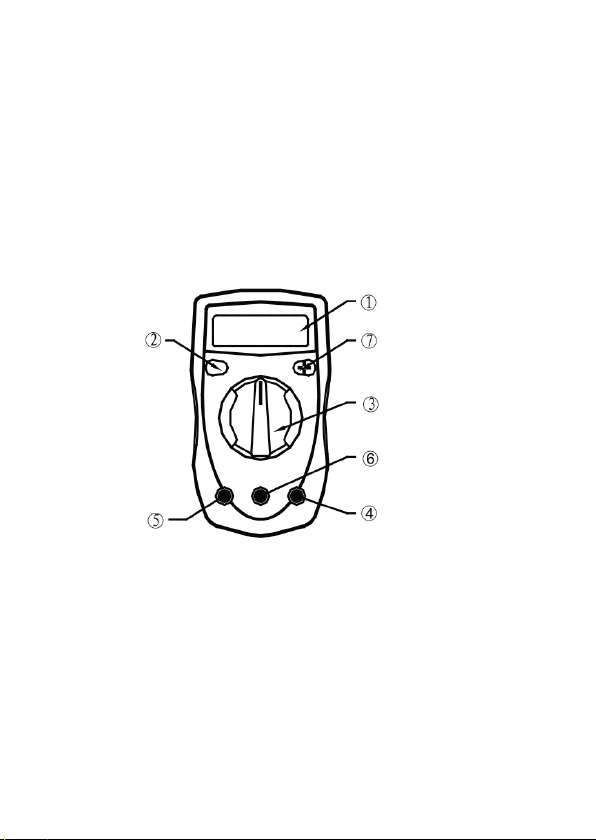

4 Funktionsbeschreibung
Dieser Abschnitt beschreibt die Funktionen, Bedienelemente und Anzeigen
des Multimeters.
4.1 Drehschalter
Ermöglicht die Auswahl der einzelnen Messarten und Messbereiche
sowie das Ein- und Ausschalten des Gerätes.
Achtung
- Vor jedem Wechsel einer Messart sind die Messspitzen vom Messobjekt
zu entfernen.
4.2 Taste SELECT
- Dient der Auswahl zwischen AC- und DC-Messung sowie der Auswahl
zwischen Diodentest und Durchgangsmessung. Dazu Messart anwählen, Taste SELECT kurz drücken, im Display erscheint die jeweils
eingestellte Auswahl.
- Nach einer automatischen Abschaltung des Gerätes führt das kurze
Drücken der Taste SELECT zum Wiedereinschalten.
4.3 Taste LICHT
- Schaltet die Displaybeleuchtung zu.
4.4 Mess-/Anschlussbuchsen
4.4.1 VΩmA-Buchse
Messeingang für Spannungs-, Widerstands-, Dioden- und Durch-
gangsmessung sowie Strommessung bis 400 mA. Für die genannten
Messarten ist dies der Plus-Anschluss (rote Messleitung).
4.4.2 COM-Buchse
Massebezugspunkt für alle Messarten
Hier wird die schwarze Messleitung zum Massepunkt des Messobjekts
angeschlossen.
4.4.3 10-A-Buchse
Plus-Anschluss des Messobjekts für Strommessungen bis 10 A.
4.5 Display
Das Display zeigt die Messwerte in 3999 Digits mit automatischer Polaritäts- und Messbereichsanzeige und Dezimalpunktsetzung an.
9
Page 10
Die Digitalanzeige wird dreimal pro Sekunde aktualisiert.
Ferner erfolgen weitere Statusanzeigen über Betriebsarten, Messbereiche
usw.
Nachfolgend sind die im Display vorkommenden Symbole erklärt:
Symbol Beschreibung
Batteriespannung ist niedrig.
Warnung: Um Fehlmessungen, die zu elektrischen
Schlägen führen können, zu vermeiden, sofort nach
Auftreten dieser Anzeige die Batterien wechseln.
– zeigt die Messung eines negativen Wertes an
AC Anzeige für die Messung von Wechselspannung
DC Anzeige für die Messung von Gleichspannung oder
V/mV Volt/Millivolt
A/mA/µA Ampere/Milliampere/Mikroampere
Ω/kΩ/MΩ Ohm/Kiloohm/Megaohm
oder -strom; es werden Mittelwerte des Betrages
angezeigt, kalibriert auf ein Sinussignal
-strom
Anzeige für Diodentest
automatische Messbereichswahl
Anzeige für Durchgangsprüfung
4.6 Überlaufanzeige
Überschreitet der Messwert die Bereichsgrenze des eingestellten Messbereichs, so erscheint links im Display „OL“.
10
Page 11
4.7 Auto Power-off (automatische Abschaltung)
Zur Batterieschonung schaltet sich das Messgerät 15 Minuten nach der
letzten Bedienhandlung ab.
- Hat sich das Gerät automatisch abgeschaltet, können Sie es durch
Betätigen der Taste SELECT oder, nach Entfernen der Messleitungen
aus den Messbuchsen, mit dem Drehschalter wieder einschalten.
- Wird das Gerät mit dem Drehschalter wieder eingeschaltet, startet es
in der dann ausgewählten Messart.
4.8 Übersicht und Kurzbeschreibung
1. Display
2. SELECT-Taste
3. Drehschalter zur Funktions- und Bereichswahl
4. Messbuchse COM
5. Messbuchse 10 A
6. Messbuchse VΩmA
7. LICHT-Taste
11
Page 12
5 Messungen
5.1 Undefinierte Anzeigen
Bei offenem Messeingang bzw. bei Berühren des Messeingangs mit der
Hand kann es zu undefinierten Anzeigen kommen. Dies ist keine Betriebsstörung, sondern eine Reaktion des empfindlichen Messeingangs auf
vorhandene Störspannungen.
Im Normalfall ohne hohen Störpegel am Arbeitsplatz sowie bei einem Kurzschluss des Messeingangs erfolgt sofort die Null-Anzeige bzw. bei Anschluss
des Messobjekts die exakte Messwertanzeige. Schwankungen der Anzeige
um wenige Digit sind systembedingt und liegen innerhalb der Toleranz.
Hat man den Widerstandsmessbereich, den Durchgangs-Prüfungsbereich
oder den Diodentest gewählt, erscheint bei offenem Messeingang die
Überlaufanzeige „OL“.
6 Spannungsmessungen AC/DC
Warnung
- Bei Arbeiten an Spannungen mit mehr als 30 VAC eff. oder 42 VDC
die nötige Vorsicht walten lassen, da die Gefahr eines Stromschlages
besteht.
- Zwischen den Anschlüssen bzw. zwischen den Anschlüssen und Erde
nie eine Spannung anlegen, die die angegebene Nennspannung des
Messgerätes überschreitet (siehe Gehäuseaufdruck).
- Die Messleitungen bezüglich beschädigter Isolation untersuchen. Durchgang der Messleitung prüfen, beschädigte Messleitungen austauschen.
Zusätzlich die Isolation der Messgerätebuchse prüfen.
- Vor dem Gebrauch die Funktion des Messgerätes durch Messen einer
bekannten Spannung sicherstellen.
- Den an der Masse anliegenden Messeingang zuerst anschließen. Beim
Entfernen der Messspitzen in umgekehrter Reihenfolge vorgehen, d.h.,
den stromführenden Messeingang zuerst abtrennen.
Achtung
- Vor jeder Spannungsmessung ist sicherzustellen, dass sich das Messgerät nicht im Widerstandsmessbereich befindet.
- Zeigt das Gerät sofort nach dem Anschließen an das Messobjekt Überlauf („OL“) an, so entfernen Sie sofort die Messspitzen vom Messobjekt,
nachdem Sie dieses abgeschaltet haben.
12
Page 13
- Die Eingangsimpedanz des Messgerätes beträgt 10 MΩ. Bei Messungen
in hochohmigen Messkreisen kann es evtl. zu Messfehlern kommen. Ist
die Messkreisimpedanz ≤ 10 kΩ, ist der Messfehler vernachlässigbar
(≤ 0,1%).
Bedienung:
1. Schalten Sie den Drehschalter in die
Stellung „V–“ oder „V~“, je nach Wahl
erscheint DC (Gleichspannung) oder
AC (Wechselspannung) im Display.
2. Stecken Sie den Stecker der roten
Messleitung in die Messbuchse HzVΩ
und den der schwarzen Messleitung
in die Messbuchse COM.
3. Verbinden Sie beide Messspitzen
(bei DC-Messung polrichtig) mit dem
Messobjekt (DC: Rot an plus, Schwarz
an minus). Bei negativer Eingangsspannung (DC) erscheint ein Minus
vor dem Messwert.
4. Erhalten Sie eine Überlaufanzeige („OL“), so schalten Sie sofort die
Spannung am Messobjekt ab und trennen Sie das Messgerät vom
Messobjekt.
7 Strommessungen AC/DC
Warnung
- Bei Arbeiten an Spannungen mit mehr als 30 VAC eff. oder 42 VDC
die nötige Vorsicht walten lassen, da die Gefahr eines Stromschlages
besteht.
Achtung
- Vor dem Anschließen des Messgerätes an einen Stromkreis ist dieser
abzuschalten. Kondensatoren sind zu entladen.
- Zur Strommessung unterbrechen Sie den zu überprüfenden Stromkreis
und schalten das Messgerät in diesen Kreis in Serie mit dem Verbraucher.
- Schließen Sie nie eine Spannungsquelle an die Messbuchsen des Multimeters an, wenn ein Strommessbereich gewählt ist. Ein Kurzschluss
und bei genügend leistungsfähiger Spannungsquelle ein Brand sowie
13
Page 14
Verbrennungen können die Folge sein.
- Im Messkreis darf keine höhere Spannung als 250 V (CAT II) gegen Erde
vorhanden sein.
Bedienung:
1. Schalten Sie den Drehschalter je
nach erwartetem Messstrom auf
den µA-, mA- oder A-Bereich und
wählen Sie mit der Taste SELECT
zwischen Gleichstrom- (DC) und
Wechselstrommessung (Anzeige
„AC“) aus.
2. Stecken Sie den Stecker der roten
Messleitung je nach Bereichswahl
in die Messbuchse VΩmA oder A
und den der schwarzen Messleitung in die Messbuchse COM.
3. Schalten Sie die Spannung am
Messobjekt ab und verbinden Sie die Messspitzen mit dem Messobjekt (in Reihenschaltung wie beschrieben, bei Gleichstrommessung
möglichst polrichtig [Rot an Plus, Schwarz an Minus]). Bei negativem
Stromfluss erscheint ein Minus vor dem Messwert.
4. Erhalten Sie eine Überlaufanzeige („OL“), so schalten Sie sofort die
Spannung am Messobjekt ab und trennen das Messgerät vom Messobjekt.
5. Erhalten Sie keine Anzeige und alle Verbindungen sind richtig ausgeführt,
kann die Fehlerursache eine defekte interne Sicherung sein, die den
jeweiligen Strommessbereich absichert.
6. Hat der Messstrom einen Wert kleiner 400 mA und Sie haben vorher zur
Sicherheit den 10-A-Bereich gewählt, so können Sie die rote Messleitung auf die VΩmA-Buchse umstecken und je nach Höhe des Stroms
auf den mA- oder µA-Bereich umschalten. Hier erhalten Sie eine höher
aufgelöste Anzeige als im 10-A-Bereich.
Bitte beachten!
- Bei Messungen von Strömen im 10-A-Bereich ist eine maximale Messzeit von 10 Sekunden je Messung und eine anschließende Messpause
von 15 Minuten einzuhalten. Andernfalls kann das Gerät durch zu starke
Erwärmung beschädigt werden.
14
Page 15

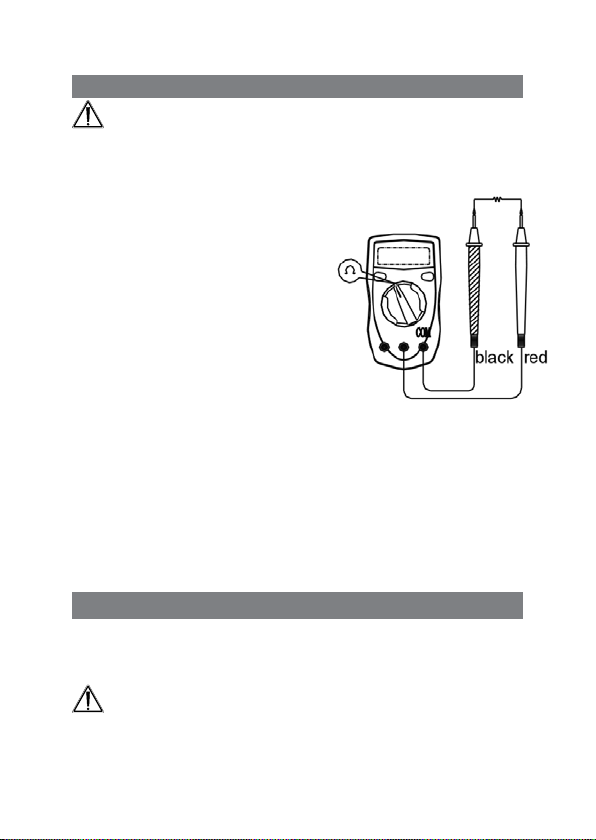

8 Widerstandsmessung
Achtung
- Vor der Messung von Widerständen, Kontinuität (Durchgang), Dioden
den Strom des Stromkreises abschalten und alle Kondensatoren entladen.
Bedienung:
1. Stecken Sie den Stecker der schwarzen
Messleitung in die Messbuchse COM
und den Stecker der roten Messleitung
in die Messbuchse V/ΩmA.
2. Schalten Sie den Drehschalter in die
Stellung Ω.
3. Verbinden Sie beide Messspitzen mit
dem Messobjekt.
4. Zeigt das Display Überlauf („OL“) an,
liegt der Wert über 40 MΩ bzw. das
Bauteil ist defekt (unterbrochen).
Beachten Sie bei der Messung auch die folgenden Hinweise:
- Bei Messungen von Widerständen oberhalb von 1 MΩ braucht das
Messgerät u. U. einige Zeit, um einen stabilen Wert anzuzeigen. Dies
ist im Messprinzip begründet und stellt keine Fehlfunktion dar.
- Die Messleitungen weisen einen eigenen Widerstand (0,1...0,3 Ω) auf.
Dieser Widerstand verfälscht den Messwert bei niedrigen Widerstandswerten. Durch Verbinden der Messspitzen vor der Messung und späterem Abzug des hier gemessenen Wertes vom Messwert kann dieser
Widerstand herausgerechnet werden.
9 Durchgangsprüfung
Die Durchgangsprüfung ermöglicht den Test von Stromkreisen, Leitungen,
Bauelementen usw. auf elektrischen Durchgang (d. h., Widerstandswerte
unter ca. 100 Ω).
Achtung
- Vor der Messung von Widerständen, Kontinuität (Durchgang), Dioden
den Strom des Stromkreises abschalten und alle Kondensatoren entladen.
15
Page 16

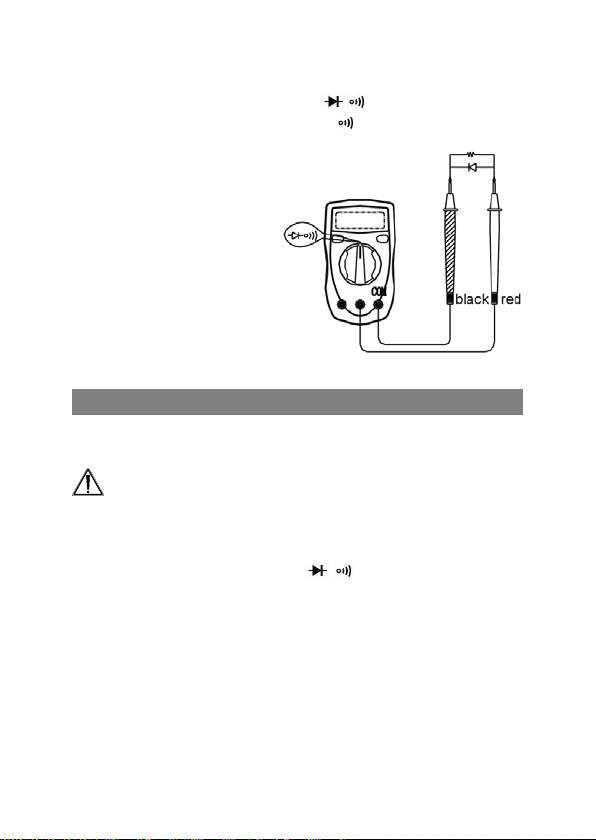

Bedienung:
1. Schalten Sie den Drehschalter auf
SELECT-Taste die Durchgangsprüfung ( ) an.
2. Stecken Sie den Stecker
der roten Messleitung in die
Messbuchse HzVΩ und den
der schwarzen Messleitung
in die Messbuchse COM.
3. Liegt der Widerstand des
Messobjekts unter ca.
100 Ω, so ertönt der Summer
und der exakte Widerstand
wird im Display angezeigt.
Erscheint „OL“, beträgt der
Widerstand des Messobjekts mehr als 100 Ω bzw.
dieses ist unterbrochen.
und wählen Sie mit der
10 Diodentest
Diese Funktion (Skizze siehe „Durchgangstest“) ermöglicht den Test von
Halbleiterstrecken auf Durchgang und Sperrfunktion.
Achtung
-
Vor der Messung von Widerständen, Kontinuität (Durchgang), Dioden den
Strom des Stromkreises abschalten und alle Kondensatoren entladen.
Bedienung:
1. Schalten Sie den Drehschalter auf
2. Stecken Sie den Stecker der roten Messleitung in die Messbuchse
HzVΩ und den der schwarzen Messleitung in die Messbuchse COM.
3. Verbinden Sie die Messleitungen mit dem Messobjekt, z. B. einer Diode.
Zeigt das Display dabei sofort einen Überlauf („OL“) an, tauschen Sie
die Anschlüsse der Messleitung am Messobjekt.
4. Zeigt das Display nun einen Wert an, so ist das Bauelement in Ordnung.
Der Wert im Display entspricht der Durchlassspannung, die bei Siliziumdioden etwa 0,5 V, bei Schottky- und Germaniumdioden ca. 0,2–0,3 V
betragen sollte.
5. Zeigt das Display trotz Messleitungstausch „OL“ an, so ist die gemessene Halbleiterstrecke unterbrochen.
6. Zeigt das Display in beiden Anschlussrichtungen – also auch nach dem
16
Page 17
Tausch der Messleitungen – einen Spannungswert nahe null an, so ist
die Halbleiterstrecke kurzgeschlossen.
Die Polarität des Bauelements ist wie folgt feststellbar:
Wenn Sie z. B. eine Diode mit dem Messgerät verbunden haben und das
Gerät eine Spannung anzeigt, so liegt die rote Messleitung an der Anode
des Bauelements.
11 Sicherungswechsel
Die Strommessbereiche sind intern mit einer Schmelzsicherung abgesichert.
Achtung!
Schalten Sie das Gerät ab und entfernen Sie die Messleitungen aus
den Messbuchsen, bevor Sie das Gerät öffnen!
Ersetzen Sie die interne Sicherung stets nur durch eine Sicherung
des jeweils exakt gleichen Typs, nie einer höheren Stromstärke oder
gar durch ein Provisorium!
Unfallgefahr, Zerstörung des Gerätes und Gewährleistungsverlust
sind die Folge.
1. Lösen Sie die Schrauben auf der Rückseite.
2. Entfernen Sie vorsichtig die Gehäuseunterschale.
3. Unterhalb der Geräteplatine befinden sich die Sicherungen, wie im
Batteriefachdeckel abgebildet.
4. Wechseln Sie die defekte Sicherung aus:
F1: 400 mA: flink (F), 200 mA H 250 V, Form 5 x 20 mm
F2: 10 A: flink (F) 10 A H 600 V, Form 6 x 25 mm
5. Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen.
6. Arbeiten Sie erst dann wieder mit dem Gerät, nachdem alle Montage-
arbeiten vollständig abgeschlossen sind.
17
Page 18
12 Allgemeiner Umgang, Wartung und Pflege
Achtung
- Das Gerät darf nicht an einem feuchten Ort aufbewahrt oder eingesetzt
werden, keinem Niederschlag, Spritzwasser, Staub oder ständiger
direkter Sonnenbestrahlung ausgesetzt sein.
- Starke mechanische Beanspruchungen wie z. B. Druck oder Vibration
sind zu vermeiden.
- Das Gerät nur mit einem trockenen Leinentuch reinigen, das bei starken
Verschmutzungen leicht angefeuchtet sein darf. Zur Reinigung keine
lösemittelhaltigen Reinigungsmittel verwenden. Darauf achten, dass
keine Feuchtigkeit in das Geräteinnere gelangt.
- Das Gerät darf nur zum Batterie- oder Sicherungswechsel geöffnet
werden.
Für Reparaturen und Kalibrierungsarbeiten sollten Sie in jedem Fall unser
qualifiziertes Servicepersonal in Anspruch nehmen.
Nehmen Sie bei längerer Nichtbenutzung die Batterien aus dem Gerät.
13 Technische Daten, allgemein
Anzeigeumfang: ....................................................................... 3999 Digits
Messzyklus: .......................................................................3 Messungen/s
Maximale Messspannung:...................................................... 250 VAC/DC
Maximaler Messstrom: ............................................................. 10 AAC/DC
Arbeitstemperatur: ........................................................................ 0–40 °C
Umgebungsluftfeuchte: ....................................... 0–30 °C: max. 75 % rH,
bis 40 °C: max. 50 % rH
Lagerungstemperatur: ........................................................-10 bis +50 °C
Max. Betriebshöhe ü. NN: ............................................................. 2000 m
Batterie: ..................................................................... 2x Micro/LR03/AAA
Abmessungen (B x H x T): ........................................ 73,5 x 130 x 35 mm
Gewicht: ........................................................................156 g mit Batterie
Überspannungskategorie: ..................................................... CAT II/250 V
Die angegebenen Genauigkeiten sind für ein Jahr nach der Kalibrierung
spezifiziert, bei Arbeitstemperaturen zwischen 18 und 28 °C und einer
relativen Luftfeuchtigkeit zwischen 0 und 75 %.
Außerhalb der angegebenen Temperaturen gilt zusätzlich ein Temperaturkoeffizient: 0,1 x (angegebene Genauigkeit)/°C
18
Page 19
14 Messbereiche, Messgenauigkeit
Gleichspannungsmessung (DC-V), Eingangsimpedanz 10 MΩ
Bereich Genauigkeit Auflösung
400 mV ±(0,8 % + 3 D) 0,1 mV
4 V ±(0,8 % + 1 D) 1 mV
40 V 10 mV
250 V 100 mV
Wechselspannungsmessung (AC-V), Eingangsimpedanz 10 MΩ
Bereich Genauigkeit Auflösung
4 V ±(1,2 % + 3 D) 1 mV
40 V 10 mV
250 V 100 mV
Frequenzbereich: 40–400 Hz, Mittelwertanzeige bei sinusförmigen
Eingangssignalen
Gleichstrommessung (DC-A), Eingangsimpedanz 10 MΩ
Bereich Genauigkeit Auflösung
400 µA ±(1,0 % + 2 D) 0,1 µA
4 mA 1 µA
40 mA ±(1,2 % + 2 D) 10 µA
400 mA 100 µA
4 A ±(1,5 % + 5 D) 1 mA
10 A 10 mA
Spannungsabfall über den vollen Bereich: 400 mV
19
Page 20
Wechselstrommessung (AC-A), Eingangsimpedanz 10 MΩ
Bereich Genauigkeit Auflösung
400 µA ±(1,5 % + 5 D) 0,1 µA
4 mA 1 µA
40 mA ±(2 % + 5 D) 10 µA
400 mA 100 µA
4 A ±(2,5 % + 5 D) 1 mA
10 A 10 mA
Spannungsabfall über den vollen Bereich: 400 mV
Widerstandsmessung
Bereich Genauigkeit Auflösung
400 Ω ±(1,2 % + 2 D) 0,1 Ω
4 kΩ ±(1,0 % + 2 D) 1 Ω
40 kΩ 10 Ω
400 kΩ 100 Ω
4 MΩ ±(1,2 % + 2 D) 1 kΩ
40 MΩ ±(1,5 % + 2 D) 10 kΩ
Diodentest
Auflösung 1 mV
Durchgangstest
Durchgang (akustisch): < 100 Ω; kein Durchgang/Unterbrechung: > 100 Ω
15 Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der Richtlinie über
Elektro- und Elektronik-Altgeräte über die örtlichen
Sammelstellen für Elektronik-Altgeräte zu entsorgen!
20
Loading...
