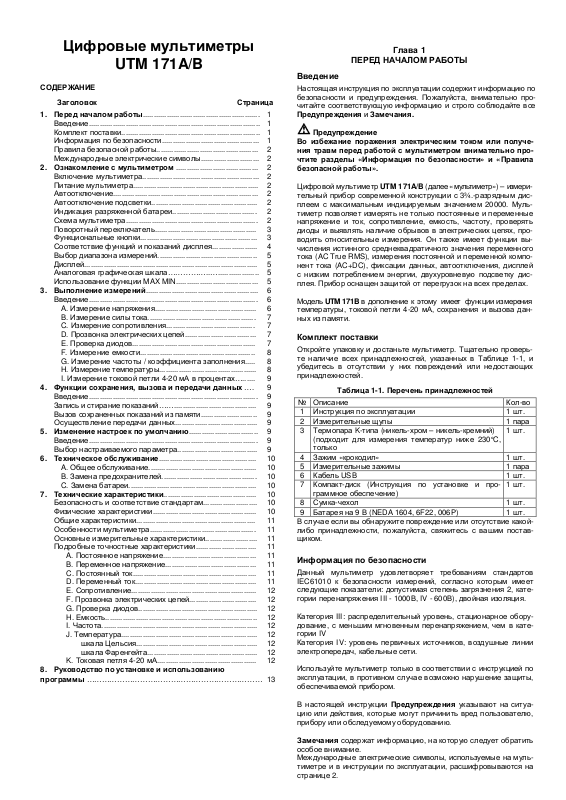

Uni-t UTM 171A User Manual [ru]

Цифровые мультиметры

UTM 171A/B

СОДЕРЖАНИЕ

Заголовок Страница

1. Перед началом работы...................................................... 1

Введение............................................................................... 1

Комплект поставки................................................................ 1

Информация по безопасности............................................. 1

Правила безопасной работы............................................... 2

Международные электрические символы........................... 2

2. Ознакомление с мультиметром ...................................... 2

Включение мультиметра...................................................... 2

Питание мультиметра.......................................................... 2

Автоотключение................................................................... 2

Автоотключение подсветки................................................. 2

Индикация разряженной батареи....................................... 2

Схема мультиметра............................................................. 2

Поворотный переключатель............................................... 3

Функциональные кнопки...................................................... 3

Соответствие функций и показаний дисплея..................... 4

Выбор диапазона измерений.............................................. 5

Дисплей................................................................................ 5

Аналоговая графическая шкала……………..…................... 5

Использование функции MAX MIN...................................... 5

3. Выполнение измерений.................................................... 6

Введение.............................................................................. 6

A. Измерение напряжения............................................... 6

B. Измерение силы тока.................................................. 7

C. Измерение сопротивления......................................... 7

D. Прозвонка электрических цепей................................. 7

E. Проверка диодов......................................................... 7

F. Измерение емкости..................................................... 8

G. Измерение частоты / коэффициента заполнения..... 8

H. Измерение температуры............................................. 8

I. Измерение токовой петли 4-20 мА в процентах…...... 9

4. Функции сохранения, вызова и передачи данных …. 9

Введение.............................................................................. 9

Запись и стирание показаний……...................................... 9

Вызов сохраненных показаний из памяти.......................... 9

Осуществление передачи данных...................................... 9

5. Изменение настроек по умолчанию................................ 9

Введение.............................................................................. 9

Выбор настраиваемого параметра..................................... 9

6. Техническое обслуживание............................................. 10

A. Общее обслуживание.................................................. 10

B. Замена предохранителей............................................ 10

C. Замена батареи........................................................... 10

7. Технические характеристики........................................... 10

Безопасность и соответствие стандартам......................... 10

Физические характеристики................................................ 10

Общие характеристики....................................................... 11

Особенности мультиметра................................................. 11

Основные измерительные характеристики........................ 11

Подробные точностные характеристики............................ 11

A. Постоянное напряжение........................................... 11

B. Переменное напряжение.......................................... 11

C. Постоянный ток......................................................... 11

D. Переменный ток........................................................ 11

E. Сопротивление.......................................................... 12

F. Прозвонка электрических цепей............................... 12

G. Проверка диодов....................................................... 12

H. Емкость...................................................................... 12

I. Частота........................................................................ 12

J. Температура............................................................... 12

шкала Цельсия........................................................ 12

шкала Фаренгейта................................................... 12

K. Токовая петля 4-20 мА.............................................. 12

8. Руководство по установке и использованию
программы …………………………………………………………… 13

Глава 1

ПЕРЕД НАЧАЛОМ РАБОТЫ

Введение

Настоящая инструкция по эксплуатации содержит информацию по
безопасности и предупреждения. Пожалуйста, внимательно про­читайте соответствующую информацию и строго соблюдайте все

Предупреждения и Замечания.

Предупреждение
Во избежание поражения электрическим током или получе­ния травм перед работой с мультиметром внимательно про­чтите разделы «Информация по безопасности» и «Правила
безопасной работы».

Цифровой мультиметр
тельный прибор современной конструкции с 3¾.-разрядным дис­плеем с максимальным индицируемым значением 20000. Муль­тиметр позволяет измерять не только постоянные и переменные
напряжение и ток, сопротивление, емкость, частоту, проверять
диоды и выявлять наличие обрывов в электрических цепях, про-

в

водить относительные измерения. Он также имеет функции вы­числения истинного среднеквадратичного значения переменного
тока (AC True RMS), измерения постоянной и переменной компо­нент тока (AC+DC), фиксации данных, автоотключения, дисплей
с низким потреблением энергии, двухуровневую подсветку дис­плея. Прибор оснащен защитой от перегрузок на всех пределах.

Модель

UTM 171B

температуры, токовой петли 4-20 мА, сохранения и вызова дан­ных из памяти.

Комплект поставки

Откройте упаковку и достаньте мультиметр. Тщательно проверь­те наличие всех принадлежностей, указанных в Таблице 1-1, и
убедитесь в отсутствии у них повреждений или недостающих
принадлежностей.

№

Описание

1 Инструкция по эксплуатации 1 шт.
2 Измерительные щупы 1 пара
3 Термопара K-типа (никель-хром – никель-кремний)

(подходит для измерения температур ниже 230°C,

только

4 Зажим «крокодил» 1 шт.
5 Измерительные зажимы 1 пара
6 Кабель USB 1 шт.
7 Компакт-диск (Инструкция по установке и про-

граммное обеспечение)

8 Сумка-чехол
9 Батарея на 9 В (NEDA 1604, 6F22, 006P) 1 шт.

В случае если вы обнаружите повреждение или отсутствие какой­либо принадлежности, пожалуйста, свяжитесь с вашим постав­щиком.

Таблица 1-1. Перечень принадлежностей

UTM 171A/B

( далее « мультиметр») – измери-

дополнение к этому имеет функции измерения

Информация по безопасности

Данный мультиметр удовлетворяет требованиям стандартов
IEC61010 к безопасности измерений, согласно которым имеет
следующие показатели: допустимая степень загрязнения 2, кате­гории перенапряжения III - 1000В, IV - 600В), двойная изоляция.

Категория III: распределительный уровень, стационарное обору­дование, с меньшим мгновенным перенапряжением, чем в кате­гории IV
Категория IV: уровень первичных источников, воздушные линии
электропередач, кабельные сети.

Используйте мультиметр только в соответствии с инструкцией по
эксплуатации, в противном случае возможно нарушение защиты,
обеспечиваемой прибором.

В настоящей инструкции Предупреждения указывают на ситуа­цию или действия, которые могут причинить вред пользователю,
прибору или обследуемому оборудованию.

Замечания содержат информацию, на которую следует обратить

особое внимание.
Международные электрические символы, используемые на муль­тиметре и в инструкции по эксплуатации, расшифровываются на
странице 2.

Кол-во

1 шт.

1 шт.

1 шт.

ПРАВИЛА БЕЗОПАСНОЙ РАБОТЫ

Рисунок

мультиме

Предупреждение
Во избежание возможного поражения электрическим током
или получения травм, а также во избежание повреждения
мультиметра или обследуемого оборудования строго при­держивайтесь следующих правил:

• Перед использованием мультиметра осмотрите его. Не

используйте мультиметр, если он имеет повреждения,

или с него снят корпус (или части корпуса). Убедитесь в

отсутствии трещин и целостности пластика корпуса. Об-

ратите внимание на изоляцию вокруг разъемов.

• Убедитесь в том, что измерительные щупы не имеют по-

вреждений изоляции или участков оголенного металла.

Проверьте, нет ли в щупах обрывов. В случае обнаруже-

ния повреждения, перед использованием мультиметра

замените их щупами той же модели или с такими же элек-

тротехническими характеристиками.

• Не подавайте на выводы прибора или между землей и

любым из выводов напряжение, превышающее макси-

мальное, указанное на мультиметре допустимое.

• Во избежание повреждения мультиметра поворотный

переключатель должен быть заранее установлен в пра-

вильную позицию, переключение диапазона в процессе

измерения не допускается.

• Когда на мультиметр подается эффективное постоянное

напряжение выше 60 В или переменное напряжение со

среднеквадратичным значением выше 30 В, следует

быть особенно осторожным, поскольку возникает опас-

ность поражения электрическим током.

• При проведении измерений правильно выбирайте выво-

ды, режимы работы и диапазоны измерения.

• Если порядок измеряемой величины заранее не извес-

тен, установите переключатель в позицию, соответст-

вующую максимальному пределу измерений.

• Не храните, и не используйте мультиметр в местах с по-

вышенной температурой, влажностью, опасностью

взрыва или возгорания, сильным магнитным полем. В

результате отсыревания характеристики прибора могут

ухудшиться.

• При использовании измерительных щупов держите

пальцы за защитными приспособлениями.

• Перед измерением сопротивления, проверкой диодов и

наличия обрывов в цепи отключайте напряжение в об-

следуемых цепях и разряжайте все высоковольтные

конденсаторы

• Перед измерением силы тока проверьте плавкие предо-

хранители мультиметра, а перед подсоединением муль-

тиметра к цепи выключите в ней ток.

• Заменяйте батарею, как только появился индикатор раз-

ряженной батареи

реи мультиметр может давать неправильные показания,

что может привести к поражению электрическим током

или получению травм.

• При обслуживании и ремонте мультиметра используйте

сменные части только от модели с тем же номером или с

идентичными электрическими характеристиками.

• Во избежание повреждения или выхода мультиметра из

строя не допускается внесение изменений по своему ус-

мотрению в электрическую схему прибора.

• Для очистки поверхности мультиметра при обслужива-

нии следует использовать мягкую ткань и мягкодейст-

вующее моющее средство. Во избежание коррозии, вы-

хода из строя или повреждения прибора не допустимо

применение абразивов и растворителей.

• Мультиметр предназначен для использования в помеще-

нии.

• Выключайте мультиметр, когда он не используется. Если

прибор не используется в течение длительного времени,

выньте из него батарею питания.

• Регулярно проверяйте батарею питания, поскольку в

процессе работы батарея может потечь. При обнаруже-

нии утечки электролита из батареи, немедленно произве-

дите ее замену. Вытекший электролит может повредить

мультиметр.

. При пониженном напряжении бата-

Международные электрические символы

Символы используются в мультиметре и в инструкции и разъяс­няются в Таблице 1-2.

Таблица 1-2. Международные электрические символы

Переменный или постоянный ток
Постоянный ток (DC)
Переменный ток (AC)

Заземление
Двойная изоляция
Предупреждение. Обратитесь к инструкции по

эксплуатации
Разряженная батарея питания
Соответствие стандартам Европейского союза

Глава 2

ОЗНАКОМЛЕНИЕ С МУЛЬТИМЕТРОМ

Включение мультиметра

Для включения мультиметра переключите поворотный переклю­чатель из положения OFF в любое другое положение.

Питание мультиметра

Для питания мультиметра требуется одна батарея на 9 В (NEDA
1603, 6F22, 006P). В следующих разделах описывается несколь­ко способов сбережения заряда батареи.

Автоотключение

Если в течение установленного периода вы не нажимаете на
кнопки и не меняете положение поворотного переключателя,
дисплей отключается, а мультиметр переходит в «спящий» ре­жим. В «спящем» режиме мультиметр может быть включен нажа­тием синей кнопки или поворотом переключателя. При этом
включается функция, соответствующая положению переключа­теля, а все установки, сделанные прежде с помощью кнопок,
сбрасываются. По умолчанию автоотключение срабатывает че­рез 10 минут бездействия прибора. В меню настройки (см. Главу

5) это время можно изменить (10 минут, 20 минут, 30 минут или
OFF). При выборе OFF мультиметр остается включенным до тех

пор, пока поворотный переключатель не будет установлен в по­ложение OFF или пока не разрядится батарея.

Автоотключение подсветки

Для включения подсветки дисплея нажмите кнопку LIGHT. По­вторное нажатие кнопки LIGHT отключает подсветку. Для выхода
из режима управления подсветкой нажмите кнопку EXIT.

Для выбора яркости подсветки (низкая или высокая) нажмите
LIGHT. В меню настройки (см. Главу 5) можно выбрать время
автоматического отключения подсветки (10 секунд, 20 секунд, 30
секунд или OFF). При выборе OFF функция подсветки отключа­ется.

Индикация разряженной батареи

Значок батареи ( ) в левом верхнем углу дисплея указывает
на то, что батарея разряжена и требует замены.

Предупреждение

Во избежание получения неверных показаний, которые могут
стать причиной поражения электриче­ским током или получения травмы,
заменяйте батарею, как только дисплее
появляется значок батареи ( ).

Схема мультиметра

Схема мультиметра представлена на
Рисунке 2-1.

1. Жидкокристаллический дисплей

2. Функциональные кнопки

3. Поворотный переключатель

4. Гнезда выводов

2-1. Схема

тра

2
