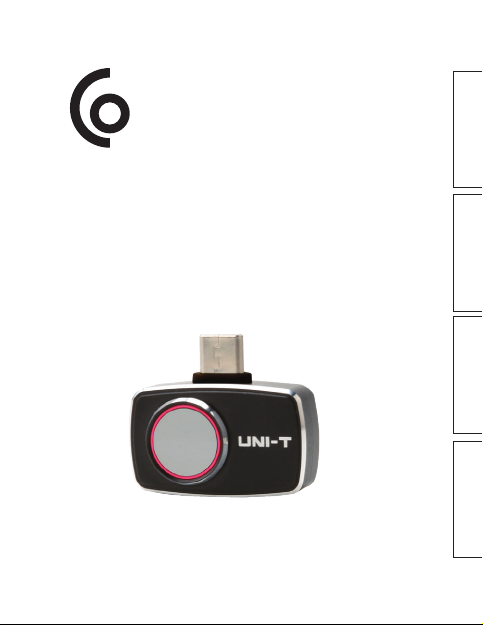

UNI-T UTi721M User manual [en, fi, sv, no]

Infrared thermal
imaging camera

SE | Värmekamera
NO | Varmekamera
FI | Lämpökamera

Art.no Model
36-9242 UTi721M

Ver. 20230623

EnglishSvenskaNorskSuomi

2

Infrared thermal imaging camera

Art. no. 36-9242   Model UTi721M

Please read theentire instruction manual before using
theproduct and then keep it for future reference. We accept
no liability for any errors in thetext or images and we reserve
theright to make any necessary changes to technical data. If
you have technical problems or other queries, please contact our
customer service team (see theaddress details on theback).

Safety

• Do not use theproduct where explosive gases or liquids
are used or stored. Do not use theproduct in very humid or
dusty environments.

• Never let children play with theproduct.

• Treat theproduct with care and do not subject it to shocks
or impacts.

• Never try to open thehousing or repair or modify theproduct
in any way.

• All repairs must be carried out by qualified service
technicians using original spare parts.

3

3

English

A brief explanation of thermography

Thermography is atechnology used to measure and visualise
theinfrared radiation emitted by different objects. The infrared
radiation that this thermal imaging camera registers is reflected,
transmitted or emitted.

English

Reflection can produce inaccurate measurements because
smooth surfaces that reflect radiation give incorrect temperature
readings. Remember that both heat and cold can be reflected,
which can also affect themeasurements.

Transmission is theability of amaterial to allow infrared radiation
to pass through it. Most materials, such as glass, plastic etc., do
not allow infrared radiation to penetrate. This means that their
transmissivity is almost zero and can therefore in principle be ignored.

Emission is ameasurement of how effectively amaterial emits
infrared radiation. The emissivity varies depending on the material
and surface, and if this is not taken into account, measurements
can give incorrect temperature values.

The emission factor ε compensates for this by multiplying
theradiation reading by afactor to allow for theemissivity of
thematerial in question. See theSettings/Emissivity section for
information on how to adjust theemission factor.

4

Installation

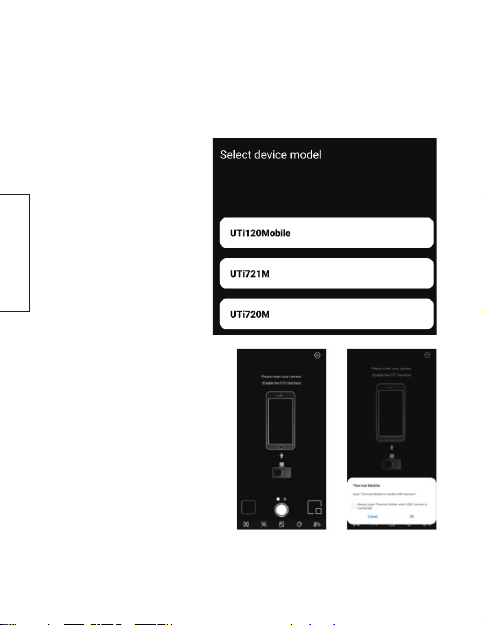

Downloading and installing theapp

1. Open Google Play and search for ”Thermal Mobile” (UNI-T).

2. Install and open theapp.

3. Select ”UTi721M”
in thelist that is
displayed.

4. Give theapp
theauthority to take
images and record
videos.

Connecting theimaging
camera

5. Insert theIR module
into theUSB port on
your smartphone. Use
theextension cable
supplied, if necessary.

6. Give theapp access to
thecamera.

5

English

Key to thedisplay

1. Maximum temperature
on thetemperature
scale

2. Temperature scale

English

3. Minimum temperature
on thetemperature
scale

4. Gallery

5. Menu field

6. PiP (picture-in-picture
mode)

7. Shutter button for
taking animage/
recording avideo

8. Area with thelowest
temperature (green)

9. Centre

10. Area with thehighest
temperature (red)

11. Temperature reading
at thecentre of
theimage ( + )

12. Settings

12

11

1

10

2

9

8

3

4

7

6

5

6

Using thecamera

Taking animage/recording avideo

Choose image mode or video mode by sliding theshutter button (7)
sideways.

Image mode

• Point thecamera at thenext area to be measured and press
theshutter button to take animage. ”Saved!” will appear on
thescreen.

Video mode

• Press theshutter button to start recording. The elapsed time
will be shown bottom left. Press theshutter button again to
stop recording.

Activate PiP mode (picture-in-picture)

• Press the [ ] to show athumbnail of thevisual image from
thesmartphone camera. Press it again to close thewindow.

To activate PiP and Fusion mode, you must give theapp

access to your smartphone camera.

Menu field

• Press the [ ] to mirror theimage

• Press the [
image with thevisual image from thesmartphone camera.

] to activate Fusion mode. This overlays thecamera

7

English

English

Use theslider at thetop of thedisplay to set thefusion

percentage between 0% (pure infrared image) and 100%
(pure visual image). Press the [
theoverlay. Drag theimage until thevisual and infrared
images match one other.

] to start adjusting

8

• Press the [ ] to create
up to three measurement
lines/areas/points.

Create anarea by
first selecting either
measurement line (1),
area (2) or point (3).
Then draw thearea/
point you want on
theimage. Information
about theareas is shown
in thetable (5): Max,
Min and Avg (average
temperature).
Press the [ ] (4)
to remove all
themeasurement areas.
Confirm by pressing
[ Yes ] or cancel by
pressing [ No ].

2 3

1

4

English

5

9

• Press the [ ] to
select acolour scale
that represents
thevarious temperature
measurements.

English

Choose from: Iron,
Rainbow, White Hot, Red
Hot, Black Hot, Lava or
Rainbow HC.

10

• Press the [ ]
Isotherm to
select certain
temperature
intervals.

- Auto Automatic adjustment of temperature thresholds

- Under Interval under theset temperature threshold

- Above Interval above theset temperature threshold

- Manual Manual setting of temperature thresholds

- Section Interval between thepreset temperature thresholds

Drag the [

] slider to adjust thetemperature interval thresholds.

Gallery

Press [ Gallery ] in standard view to show anoverview of all
thesaved images and videos.

11

English

Sharing or deleting images/videos

English

1. Press [

2. Press the [ ] to share or the [ ] to delete selected

] and then [ Select ] to choose aselection or [ Select all ]

to select all theimages/videos in thegallery.

images/videos. Press [×] to cancel or [ < ] to return to
theprevious view.

12

Viewing and editing stored images/videos

Press on theimage/video to be
viewed. Preview mode will open.

• Press [
information about theimage/
video. Press [ Confirm ] to
close theinformation window.

• Press the [
the [
image/video. Press [ < ] to
return to theprevious view.

• Swipe theimage to theside
to scroll through theimages/
videos in thegallery.

] to show more

] to share or

] to delete therelevant

13

English

Videos

• Press the [ ] to play
avideo. The elapsed time is
shown on thetimeline.

English

You can activate
thesound on videos.
See theSettings/Audio
settings section.

14

Images

• Press the [

- Press the [

- Press the [
See theUsing thecamera/Menu field section.

- Press the [

- Press the [
on theimage. See theUsing thecamera/Menu field section.

Drag the [
See theUsing thecamera/Menu field section.

• If animage is taken inPiP or fusion mode, in other words,
with thethermal imaging camera and thesmartphone
camera, it is possible to:

- Press the [ ] to review
theimage inPiP mode
(picture-in-picture).

] to analyse and edit images.

] repeatedly to rotate animage.

] to create ameasurement area.

] to select acolour and draw on theimage.

] to select certain temperature ranges

] slider to adjust thetemperature scale limits.

15

English

- Press the [ ]] to
show thepicture from
thethermal imaging
camera overlaid with
thevisual picture from

English

thesmartphone.

Use theslider at thetop
of thedisplay to set
themix ratio from 0%
(pure infrared image)
to 100% (pure visual
image).

Press the [
adjusting theoverlay.
Then drag theimage
until thevisual and
infrared images match
each other.

If you press the [ ] or [ ] and theimage was not taken
inPiP or fusion mode, thefollowing message will be displayed:
”No visible light!”.

] to start

16

Settings

Press the [ ] to display theSettings menu.
Press [ Confirm ] to confirm aselection or [ Cancel ] to cancel it.

• Language – Select alanguage: English is thedefault language

• Modes – Select camera mode:

- Industrial: The temperature range will be set to

−20−550°C (± 2°C or ± 2%).

- Human body: The temperature range will be set to
20−50°C (±0.5°C) and theemissivity to 0.98.

• Units – Select theunits thetemperature is to be
displayed in: °C or °F.

• Temperature mark – Select what is to be displayed in theimage.

- HI temperature: Automatic search for thehighest
temperatures of theobject being measured.

- LO temperature: Automatic search for thelowest
temperatures of theobject being measured.

- Centre point: Activates crosshairs in thecentre of theimage

• HI/LO alarm – Activates awarning
is outside theset limit.

- HI value: Set theupper limit.

- LO value: Set thelower limit.

• Emissivity – Set theemission factor ε. See thesection
A brief explanation of thermography.

- Custom: Manual selection (0.01−1.00).

- Materials: Select from preset surfaces/materials.

17

when thetemperature

English

• Distance – Adjust thedistance to theobject.

• Ambient temperature – Set theambient temperature for
amore accurate reading.

• Audio settings – Activate sound for recording videos.

• Front camera – Switch between themain camera and
theselfie camera on your smartphone.

English

• Help – The manufacturer’s user guide.

• About – Shows thecurrent software version and device model.

Cleaning and care

Clean theproduct by wiping it with adamp cloth. Use only mild
cleaning agents. Never use solvents or corrosive chemicals.

Responsible disposal

This symbol indicates that theproduct should not
be disposed of with general household waste. This
applies throughout theentire EU. To prevent any
harm to theenvironment or health hazards caused by
incorrect waste disposal, theproduct must be handed
in for recycling so that thematerials can be disposed
of in aresponsible way. To recycle theproduct, take
it to your local recycling facility or contact theretailer.
They will ensure that theproduct is disposed of in
away that does not harm theenvironment.

18

Specifications

Resolution
IR sensor 256×192 px

Field of view (FOV) 56°×42° (H×V)

Temperature
reading mode Industrial, human body

Measurement range
Industrial −20−550°C (± 2°C or ± 2%)
Human body 20−50°C (±0.5°C)

Camera mode Images and videos
Frame rate 25 Hz
Image format JPG
Connection USB-C
Operating system Android 6.0 and later
Dimensions (L×W×H) 33×28×11mm
Weight 13 g

19

English

Värmekamera

Art.nr 36-9242   Modell UTi721M

Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel
samt ändringar av tekniska data. Vid tekniska problem eller andra
frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Använd inte produkten ilokaler där explosiva gaser eller
vätskor används eller förvaras. Inte heller imycket fuktiga
eller dammiga miljöer.

Svenska

• Låt aldrig barn leka med produkten.

• Hantera produkten varsamt och utsätt den inte för slag och stötar.

• Försök aldrig öppna höljet, reparera eller modifiera produkten
på något sätt.

• Alla reparationer ska utföras av kvalificerad servicepersonal
med originalreservdelar.

20 21

Lite kort om termografi

Termografi är enteknik som används för att mäta och visualisera
infraröd strålning som avges från olika objekt. Den IR-strålning
värmekameran registrerar består av reflektion, transmission och
emission.

Reflektion kan påverka mätningar genom att blanka ytor som
reflekterar strålning ger enfelaktig uppmätt temperatur. Tänk
på att både värme och kyla kan reflekteras vilket kan störa
mätningen.

Transmission är förmågan hos ettmaterial att låta IR-strålning
passera igenom det. De flesta material släpper iprincip inte
igenom någon IR-strålning alls (glas, plast etc) vilket innebär att
transmissiviteten nästan är noll och därför också iprincip kan
ignoreras.

Emission är ettmått på hur effektivt ettmaterial avger infraröd
strålning. Emissiviteten varierar beroende på material och yta
och om man inte tar hänsyn till det kan mätningar ge felaktiga
temperaturvärden.

Emissionsfaktorn ε kompenserar för detta genom att multiplicera
den uppmätta strålningen med enfaktor som tar hänsyn till
emissiviteten hos det aktuella materialet. Se avsnitt Inställningar/
Emissivity för att justera emissionsfaktorn.

21

Svenska

Installation

Ladda ner och installera appen

1. Öppna appen Google Play och sök efter ”Thermal Mobile” (UNI-T).

2. Installera och öppna appen.

3. Välj ”UTi721M”
ilistan som visas.

4. Ge appen
behörighet att ta
bilder och spela in
video.

Svenska

Anslut värmekameran

5. Sätt in IR-modulen
itelefonens USB-port.
Använd vid behov
den medföljande
förlängningskabeln.

6. Ge appen åtkomst till
värmekameran.

22 23

Displayförklaring

1. Temperaturskalas
högsta temperatur

2. Temperaturskala

3. Temperaturskalas
lägsta temperatur

4. Galleri

5. Menyfält

6. PiP (Bild ibild-läge)

7. Avtryckare för att ta
bild/spela in film

8. Område med lägst
temperatur (grön)

9. Centrumpunkt

10. Område med högst
temperatur (röd)

11. Uppmätt temperatur
vid bildens centrum­punkt ( + )

12. Inställningar

12

11

1

10

2

9

8

3

4

Svenska

7

6

5

23

Användning

Ta enbild/spela in film

Växla mellan bildläge och videoläge genom att dra avtryckaren (7)
isidled.

Bildläge

• Rikta kameran mot det objekt som ska mätas och tryck på
avtryckaren för att ta enbild. ”Saved!” visas på skärmen.

Videoläge

• Tryck på avtryckaren för att påbörja inspelningen, inspelad
tid visas nere till vänster. Tryck ytterliggare engång för att
stoppa inspelningen.

Svenska

Aktivera PiP-läge (Bild iBild)

• Tryck [ ] för att visa ettminiatyrfönster av mobil telfonens
visuella bild. Tryck ytterliggare engång för att stänga fönstret.

För att kunna aktivera PiP- och Fusion-läget måste appen

ges åtkomst till mobiltelefonens kamera.

Menyfält

• Tryck [ ] för att spegla bilden

• Tryck [
värmekamerans bild överlagras tillsammans med mobil­telefonens visuella kamerabild.

] för att aktivera Fusion-läge. Detta gör att

24 25

Använd reglaget överst på displayen för att ställa in blandnings-

förhållandet från 0% (ren infraröd bild) till 100% (ren visuell bild).
Tryck [
Dra därefter ibilden så att den visuella- och infraröda
bilden matchar varandra.

] för att aktivera justering av överlagringen.

25

Svenska

• Tryck [ ] för att skapa
upp till tre stycken egna
mätlinjer/-områden/­punkter.

Skapa ettområde genom
att först välja antingen
mätlinje (1), område (2)
eller punkt (3). Rita därefter
ut önskat område/punkt
ibilden. Information om
respektive område visas
itabell (5):
Max, Min och Avg

Svenska

(genomsnittlig temperatur).
Tryck [
för att ta bort alla mät­områden. Bekräfta med
[ Yes ], avbryt med [ No ].

] (4)

2 3

1

4

5

26 27

• Tryck [ ] för att
välja enfärgskala som
representerar de olika
uppmätta temperaturerna.

Välj mellan: Iron, Rainbow,

White Hot, Red Hot,
Black Hot, Lava eller
Rainbow HC.

Svenska

27

• Tryck [ ]
Isoterm för att
selektera ut vissa
temperatur intervall.

- Auto Automatisk justering av temperaturtrösklarna

- Under Intervall under inställd temperaturtröskel

- Above Intervall över inställd temperaturtröskel

- Manual Manuell inställning av temperaturtrösklar

Svenska

- Section Intervall mellan förinställda temperaturtrösklar

Dra i [
trösklar.

]-reglagen för att justera temperaturintervallets

Galleri

I standardvyn, tryck [ Galleri ] för att visa enöversikt över alla
sparade bilder och filmer.

28 29

Dela eller radera bilder/filmer

1. Tryck [

2. Tryck [ ] för att dela eller [ ] för att radera valda bilder/

] och sedan [ Select ] för att välja etturval,

eller [ Select all ] för att välja alla bilder/filmer igalleriet.

filmer. Tryck [×] för att avbryta eller [ < ] för att återgå till
föregående vy.

29

Svenska

Visa och redigera lagrade bilder/filmer

Tryck på den bild/film som ska
visas - Granskningsvyn (Preview)
öppnas.

• Tryck [
information om bilden/filmen.
Tryck [ Confirm ] för att stänga
informationsfönstret.

• Tryck [
[
bild/film.
Tryck [ < ] för att återgå till
föregående vy.

Svenska

• Dra bilden åt sidan för att
bläddra bland galleriets alla
bilder/filmer.

] för att visa mer

] för att dela eller

] för att radera aktuell

30 31

Filmer

• Tryck [ ] för att spela upp
filmen. Uppspelad tid visas
intill tidslinjen.

Det går att aktivera ljud

på inspelningar, se avsnitt

Inställningar/Ljudinställningar.

Svenska

31

Bilder

• Tryck [

• Om enbild är tagen iPiP- eller Fusion-läge, d.v.s. med både

Svenska

] för att analysera och redigera bilder.

- Tryck [

- Tryck [

- Tryck [

- Tryck [

värmekamera och mobiltelefonens kamera finns möjlighet att:

- Trycka [ ] för att granska

] upprepade gånger för att rotera bilden.

Se avsnitt Användning/Menyfält.

ibilden. Se avsnitt Användning/Menyfält.
Dra i [

gränsvärden. Se avsnitt Användning/Menyfält.

bilden iPiP-läge (Bild iBild).

] för att skapa egna mät områden.

] för att välja färg och rita på bilden.

] för att selektera ut vissa temperatur områden

]-reglagen för att justera temperatur skalans

32 33

- Trycka [ ] för att
visa värmekamerans
bild överlagrad med
mobiltelefonens visuella
bild.

Använd reglaget överst
på displayen för att ställa
in blandningsförhållandet
från 0% (ren infraröd bild)
till 100% (ren visuell bild).

Tryck [
aktivera justering av
överlagringen. Dra
därefter ibilden så
att den visuella- och
infraröda bilden matchar
varandra.

Om man trycker [ ] eller [ ] och den aktuella bilden inte

är tagen iPiP- eller Fusion-läge så visas: ”No visible light!”.

] för att

33

Svenska

Inställningar

Tryck [ ] för att visa inställningsmenyn.
Tryck [ Confirm ] för att bekräfta val, [ Cancel ] för att avbryta.

• Language - Välj språk: Engelska är standardspråk (default)

• Modes - Välj kameraläge:

- Industri: Temperaturområdet sätts till —20−550 °C
(± 2 °C eller ± 2 %).

- Människokropp: Temperaturområdet sätts till 20−50 °C
(±0,5 °C) och emissiviteten till 0,98.

• Units - Väljivilken enhet temperaturen ska visas: °C eller °F.

• Temperature mark - Välj vad som ska visas ibilden.

- HI temperature: Automatisk sökning av mätobjektets

Svenska

högsta temperatur.

- LO temperature: Automatisk sökning av mätobjektets
lägsta temperatur.

- Centre point: Aktiverar etthårkors ibildens centrum.

• HI/LO alarm - Aktivera envarning
ligger utanför inställda gränsvärden.

- HI value: Ställ in övre gränsvärde.

- LO value: Ställ in undre gränsvärde.

• Emissivity - Ställ in emmisionsfaktorn ε, se avsnitt Lite kort
om termografi.

- Custom: Manuell inställning (0,01−1,00).

- Materials: Välj bland förinställda ytor/material.

34 35

när temperaturen

• Distance - Justera avståndet till mätobjektet.

• Ambient temperature - Ställ in omgivande temperatur för
enmer exakt avläsning.

• Audio Settings - Aktivera ljud vid inspelning av film.

• Front Camera - Växla mellan mobiltelefonens huvud- och
selfie-kamera.

• Help - Tillverkarens bruksanvisning.

• About - Visa aktuell mjukvaruversion och enhetsmodell.

Skötsel och underhåll

Rengör produkten med enlätt fuktad trasa. Använd ettmilt
rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

Avfallshantering

Denna symbol innebär att produkten inte får kastas
tillsammans med annat hushållsavfall. Detta gäller
inom hela EU. För att förebygga eventuell skada på
miljö och hälsa, orsakad av felaktig avfallshantering,
ska produkten lämnas till återvinning så att materialet
kan tas omhand på ettansvarsfullt sätt. När du
lämnar produkten till återvinning, använd dig av de
returhanteringssystem som finns där du befinner dig
eller kontakta inköpsstället. De kan se till att produkten
tas om hand på ettför miljön tillfredställande sätt.

35

Svenska

Specifikationer

Upplösning
IR-sensor 256×192 px

Synfält (FOV) 56°×42° (H×V)

Temperatur­ mätningslägen Industri, människokropp

Mätområde
Industri −20−550 °C (± 2 °C eller ± 2 %)
Människokropp 20−50 °C (±0,5 °C)

Kameralägen Foto och videoinspelning
Bildhastighet 25 Hz
Bildformat JPG

Svenska

Anslutning USB-C
Operativsystem Android 6.0 och senare
Mått (L×B×H) 33×28×11 mm
Vikt 13 g

3636 37

Varmekamera

Art.nr. 36-9242   Modell UTi721M

Les gjennom hele bruksanvisningen før produktet tas ibruk og ta
vare på den for fremtidig bruk. Vi tar forbehold om eventuelle feil
itekst og bilder, samt endringer av tekniske data. Ved tekniske
problemer eller spørsmål, ta kontakt med vårt kundesenter (se
kontaktopplysninger på baksiden).

Sikkerhet

• Bruk ikke produktet ilokaler hvor eksplosive gasser eller
væsker benyttes eller oppbevares. Det må heller ikke brukes
isvært fuktige eller støvete omgivelser.

• La aldri barn leke med produktet.

• Produktet må behandles varsomt og ikke utsettes for støt
eller slag.

• Dekselet må ikke åpnes. Man må heller ikke reparere eller
modifisere produktet.

• Alle reparasjoner skal utføres av kvalifiserte servicepersoner
og kun med originale reservedeler.

37

Norsk

Kort om termografi

Termografi er entype teknologi som brukes til åmåle og
visualisere infrarød stråling som avgis fra forskjellige objekter.
IR-strålingen som varmekameraet registrerer, består av
refleksjon, transmisjon og emisjon.

Refleksjon kan påvirke målinger ved at blanke overflater som
reflekterer strålingen, gir et feilaktig måleresultat. Husk på at både
varme og kulde kan reflekteres, noe som kan forstyrre målingen.

Transmisjon er et materiales evne til åla IR-stråling passere gjennom
seg. De fleste materialer (glass, plast, etc.) slipper iutgangspunktet
ikke gjennom noen IR-stråling, noe som gir entransmissivitet på nær
null. Man kan derfor iprinsipp ignorere den.

Emisjon er hvor effektivt et materiale avgir infrarød stråling.
Emissiviteten varierer avhengig av materiale og overflate,
og om man ikke tar hensyn til dette, kan målingene gi feil
temperaturverdier.

Emisjonsfaktoren ε kompenserer for dette ved ågange den

Norsk

målte strålingen med enfaktor som tar hensyn til det aktuelle
materialets emissivitet. Se avsnittet Innstillinger/Emissivity for
åjustere emisjonsfaktoren.

38 39

Installasjon

Last ned og installer appen

1. Åpne appen Google Play og søk etter ”Thermal Mobile” fra UNI-T.

2. Installer og åpne appen.

3. Velg ”UTi721M”
ilisten som vises.

4. Gi appen tillatelse til
åta bilder og spille
inn video.

Koble til varmekameraet

5. Sett inn IR-modulen
itelefonens USB-port.
Bruk den medfølgende
skjøteledningen ved behov.

6. Gi appen tilgang til
varmekameraet.

Norsk

Skjermforklaring

1. Temperaturskalaens
høyeste temperatur

2. Temperaturskala

3. Temperaturskalaens
laveste temperatur

4. Galleri

5. Menyfelt

6. PiP (bilde-i-bilde-modus)

7. Avtrekker for åta
bilde/spille inn video

8. Område med lavest
temperatur (grønt)

9. Sentrumspunkt

Norsk

10. Område med høyest
temperatur (rødt)

11. Målt temperatur
ved bildets
sentrumspunkt ( + )

12. Innstillinger

12

11

1

10

2

9

8

3

4

7

6

5

40 41

Bruk

Ta et bilde/spille inn film

Skyv avtrekkeren (7) sidelengs for åveksle mellom bilde- og filmmodus.

Bildemodus

• Rett kameraet mot objektet som skal måles og trykk inn
avtrekkeren for åta et bilde. ”Saved!” vises på skjermen.

Videomodus

• Trykk inn avtrekkeren for åbegynne avspillingen.
Innspillingens lengde vides nederst til venstre. Trykk engang
til for åstoppe innspillingen.

Aktivere PiP-modus (bilde-i-bilde)

• Trykk [ ] for åvise et miniatyrvindu av mobilens visuelle
bilde. Trykk igjen for ålukke vinduet.

For åkunne aktivere PiP- og Fusion-modus må appen ha

tilgang til mobilens kamera.

Menyfelt

• Trykk [ ] for åspeilvende bildet

• Trykk [
varmekameraets bilde overlagres sammen med telefonens
visuelle kamerabilde.

] for åaktivere Fusion-modus. Dette gjør at

Norsk

Norsk

Bruk glidebryteren øverst på skjermen for åstille inn

blandingsforholdet fra 0 % (rent infrarødt bilde) til 100 %
(rent visuelt bilde). Trykk [
overlagringen. Dra deretter ibildet slik at det visuelle og
infrarøde bildet matcher hverandre.

] for åaktivere justering av

42 43

• Trykk [ ] for åopprette
opptil tre egne
målelinjer/-områder/­punkter.

Opprett et område
ved først åvelge enten
målelinje (1), område
(2) eller punkt (3). Tegn
deretter opp ønsket
område/punkt på bildet.
Informasjon om det
aktuelle området vises
itabellen (5): Max, Min
og Avg (gjennomsnitts­temperatur).
Trykk [
alle måleområdene.
Bekreft med [ Yes ],
avbryt med [ No ].

] (4) for åfjerne

2 3

1

4

5

Norsk

• Trykk [ ] for åvelge
enfargeskala som
representerer de forskjellige
målte temperaturene.

Velg mellom: Iron, Rainbow,

White Hot, Red Hot,
Black Hot, Lava eller
Rainbow HC.

Norsk

44 45

• Trykk [ ]
Isoterm for
åvelge ut visse
temperatur­intervaller.

- Auto Automatisk justering av temperaturgrensene

- Under Intervall under innstilt temperaturgrense

- Above Intervall over innstilt temperaturgrense

- Manual Manuell innstilling av temperaturgrenser

- Section Intervall mellom innstilte temperaturgrenser

Bruk glidebryteren [

] for åjustere temperaturintervallets grenser.

Galleri

I standardvisning, trykk [ Galleri ] for åvise enoversikt over alle
lagrede bilder og filmer.

Norsk

Dele eller slette bilder/filmer

1. Trykk [

] etterfulgt av [ Select ] for åmarkere et utvalg eller

[ Select all ] for åmarkere samtlige bilder/filmer igalleriet.

Norsk

2. Trykk [ ] for ådele eller [ ] for åslette de markerte
bildene/filmene. Trykk [ × ] for åavbryte eller [ < ] for ågå tilbake.

46 47

Vise og redigere lagrede bilder/filmer

Trykk på det bildet / den
filmen som skal vises ­Forhåndsvisningen (Preview)
åpnes.

• Trykk [

• Trykk [

• Trekk bildet til siden for åbla

] for åvise mer

informasjon om bildet/filmen.
Trykk [ Confirm ] for ålukke
informasjonsvinduet.

] for ådele eller [ ]
for åslette det aktuelle bildet/
filmen. Trykk [ < ] for ågå
tilbake.

blant bildene og filmene
igalleriet.

Norsk

Filmer

• Trykk [ ] for åspille av
filmen. Opptakets lengde
vises ved siden av tidslinjen.

Det er mulig åta opp

lyd, se avsnitt Innstillinger/

Lydinnstillinger.

Norsk

48 49

Bilder

• Trykk [

• Dersom et bilde er tatt iPiP- eller Fusion-modus, altså med

] for åanalysere og redigere bilder.

- Trykk [

- Trykk [
Se avsnittet Bruk/Menyfelt.

- Trykk [

- Trykk [
ibildet. Se avsnittet Bruk/Menyfelt.

Dra iglidebryteren [
grenseverdier. Se avsnittet Bruk/Menyfelt.

både varmekamera og mobilkamera, kan du:

- Trykke [ ] for åutforske
bildet iPiP-modus (bilde
ibilde).

] gjentatte ganger for årotere bildet.
] for åskape egne måleområder.

] for åvelge farge og tegne på bildet.

] for åvelge ut bestemte temperaturområder

] for åjustere temperaturskalaens

Norsk

- Trykke [ ] for åvise
varmekameraets bilde
overlagret med mobilens
visuelle bilde.

Bruk glidebryteren øverst
på skjermen for åstille
inn blandingsforholdet
fra 0 % (rent infrarødt
bilde) til 100 % (rent
visuelt bilde).

Trykk [
åaktivere justering
av overlagringen.
Dra deretter ibildet
slik at det visuelle og
infrarøde bildet matcher
hverandre.

] for

Norsk

Om du trykker [ ] eller [ ] og det aktuelle bildet ikke er

tatt iPiP- eller Fusion-modus, vises: ”No visible light!”.

50 51

Innstillinger

Trykk [ ] for åvise innstillingsmenyen.
Trykk [ Confirm ] for åbekrefte valg, [ Cancel ] for åavbryte.

• Language - Velg språk: Engelsk er standardspråk (default)

• Modes - Velg kameramodus:

- Industri: Temperaturområdet settes til −20−550 °C
(± 2 °C eller ± 2 %).

- Menneskekropp: Temperaturområdet settes til 20−50 °C
(±0,5 °C) og emissiviteten til 0,98.

• Units - Velg hvilken enhet temperaturen skal vises i: °C eller °F.

• Temperature mark - Velg hva som skal vises ibildet.

- HI temperature: Automatisk søking etter måleobjektets
høyeste temperatur.

- LO temperature: Automatisk søking etter måleobjektets
laveste temperatur.

- Centre point: Aktiverer et hårkors isentrum av bildet.

• HI/LO alarm - Aktiver et varsel
utenfor de innstilte grenseverdiene.

- HI value: Still inn øvre grenseverdi.

- LO value: Still inn nedre grenseverdi.

• Emissivity - Still inn emisjonsfaktoren ε, se avsnittet
Kort om termografi.

- Custom: Manuell innstilling (0,01−1,00).

- Materials: Velg blant forprogrammerte overflater/materialer.

når temperaturen ligger

Norsk

• Distance - Juster avstanden til måleobjektet.

• Ambient temperature - Still inn omgivelsestemperaturen for
enmer presis avlesing.

• Audio Settings - Aktiver lyd ved filminnspilling.

• Front Camera - Skift mellom mobilens hoved- og
frontkamera.

• Help - Produsentens bruksanvisning.

• About - Vis aktuell programvareversjon og enhetsmodell.

Vedlikehold

Rengjør produktet med enlett fuktet klut. Bruk et mildt rengjørings­middel, aldri løsemidler eller etsende kjemikalier.

Avfallshåndtering

Dette symbolet betyr at produktet ikke må kastes
sammen med øvrig husholdningsavfall. Dette gjelder
ihele EØS. For åforebygge eventuelle skader på
helse og miljø som følge av feil håndtering av avfall,
skal produktet leveres til gjenvinning, slik at materialet

Norsk

blir tatt hånd om på entilfredsstillende måte. Benytt
eksisterende systemer for returhåndtering eller kontakt
forhandler når produktet skal kasseres. De vil sørge
for at produktet tas hånd om på enmiljømessig
tilfredsstillende måte.

52 53

Spesifikasjoner

Oppløsning
IR-sensor 256×192 px

Synsfelt (FOV) 56°×42° (H×V)

Temperatur­ målingsmodi Industri, menneskekropp

Måleområde
Industri −20−550 °C (± 2 °C eller ± 2 %)
Menneskekropp 20−50 °C (±0,5 °C)

Kameramodi Fotografering og videoinnspilling
Bildehastighet 25 Hz
Bildeformat JPG
Tilkobling USB-C
Operativsystem Android 6.0 eller nyere
Mål (L×B×H) 33×28×11 mm
Vekt 13 g

Norsk

Lämpökamera

Tuotenro 36-9242   Malli UTi721M

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se
tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen
muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään
tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Älä käytä laitetta tiloissa, joissa käytetään tai säilytetään
räjähdysherkkiä kaasuja tai nesteitä. Älä käytä laitetta
kosteassa tai pölyisessä ympäristössä.

• Älä anna lasten leikkiä laitteella.

• Käsittele laitetta varovasti äläkä altista sitä kolhuille tai iskuille.

• Älä avaa laitteen koteloa tai korjaa tai muuta laitetta millään tavalla.

• Kaikki korjaukset tulee tehdä valtuutetussa huoltoliikkeessä,
ja korjauksessa tulee käyttää vain alkuperäisiä varaosia.

Suomi

54 55

Lyhyesti termografiasta

Termografia on tekniikka, jolla mitataan ja visualisoidaan eri
kohteista säteilevää infrapunasäteilyä. Lämpökamera rekisteröi
IR-säteilyn, joka koostuu heijastavuudesta, läpäisevyydestä ja
emissiivisyydestä.

Heijastavuus voi vaikuttaa mittaustulokseen, jolloin säteilyä
heijastavat kiiltävät pinnat tuottavat väärän mittauslämpötilan.
Huomaa, että sekä lämmin että kylmä voivat heijastaa, mikä voi
häiritä mittausta.

Läpäisevyys on sitä, miten IR-säteily läpäisee materiaalin.
IR-säteily ei oikeastaan läpäise useimpia materiaaleja (lasi,
muovi jne.), joten niiden läpäisevyys on lähes nolla ja siksi
läpäisevyyteen ei oikeastaan tarvitse kiinnittää huomiota.

Emissiivisyys mittaa sitä, kuinka tehokkaasti materiaali heijastaa
infrapunasäteilyä. Emissiivisyys vaihtelee materiaalien ja pintojen
mukaan, joten se on huomioitava virheellisten mittaustulosten
välttämiseksi.

Emissiivisyyskerroin ε kompensoi tätä kertomalla mitatun
säteilyn kertoimella, joka ottaa huomioon kyseisen materiaalin
emissiivisyyden. Jos haluat säätää emissiivisyyskerrointa, katso
luku Asetukset/Emissivity.

55

Suomi

Asennus

Sovelluksen lataaminen ja asentaminen

1. Avaa sovellus Google Play ja etsi ”Thermal Mobile” (UNI-T).

2. Asenna ja avaa sovellus.

3. Valitse listalta
”UTi721M”.

4. Anna sovellukselle
lupa ottaa kuvia ja
tallentaa videoita.

Lämpökameran liittäminen

5. Aseta IR-moduuli
puhelimen USB-porttiin.
Käytä tarvittaessa mukana
tulevaa jatkokaapelia.

6. Anna sovellukselle pääsy

Suomi

lämpökameraan.

56 57

Näytön kuvakkeiden selitykset

1. Lämpötila-asteikon
korkein lämpötila

2. Lämpötila-asteikko

3. Lämpötila-asteikon alin
lämpötila

4. Galleria

5. Valikko

6. PiP (Kuva kuvassa -tila)

7. Laukaisin kuvan
ottamiseen / videoiden
tallentamiseen

8. Alimman lämpötilan
alue (vihreä)

9. Keskipiste

10. Korkeimman
lämpötilan alue
(punainen)

11. Kuvan keskipisteestä
( + ) mitattu lämpötila

12. Asetukset

1

2

3

4

57

12

11

10

9

8

7

6

5

Suomi

Käyttö

Kuvan ottaminen / videoiden tallentaminen

Vaihda kuvatilan ja videotilan välillä vetämällä laukaisinta (7) sivulle.

Kuvatila

• Suuntaa kamera kohteeseen, jonka lämpötilan haluat mitata,
ja ota kuva painamalla laukaisinta. Näytölle ilmestyy ”Saved!”.

Videotila

• Aloita videon tallentaminen painamalla laukaisinta, tallennettu
aika näkyy alhaalla vasemmalla. Lopeta videon tallentaminen
painamalla uudelleen.

PiP-tilan (Kuva kuvassa -tila) aktivointi

• Näytä pieni ikkuna puhelimen visuaalisesta kuvasta
painamalla [ ]. Sulje ikkuna painamalla uudelleen.

Jotta voit aktivoida PiP- ja Fusion-tilat, sovellukselle on

annettava pääsy puhelimen kameraan.

Valikko

• Peilaa kuva painamalla [ ].

• Aktivoi Fusion-tila painamalla [

Suomi

lämpökameran kuva kerrostuu yhdessä puhelimen kameran
visuaalisen kuvan kanssa.

]. Tässä tilassa

58 59

Säädä sekoitussuhteeksi 0 % (pelkkä infrapunakuva) – 100 %

(pelkkä visuaalinen kuva) näytön yläreunan säätimellä.
Aktivoi kerrostamisen säätö painamalla [
jälkeen kuvaa niin, että visuaalinen kuva ja infrapunakuva
ovat päällekkäin.

59

]. Vedä tämän

Suomi

• Luo jopa kolme omaa
mittauslinjaa/-aluetta/­pistettä painamalla [

Luo alue valitsemalla
ensin joko mittauslinja
(1), alue (2) tai piste (3).
Piirrä sen jälkeen kuvaan
haluamasi alue/piste.
Kustakin alueesta näkyy
taulukossa (5) seuraavat
tiedot: Max, Min ja
Avg (keskimääräinen
lämpötila). Poista kaikki
mittausalueet painamalla

] (4). Vahvista

[
painamalla [ Yes ],
keskeytä painamalla [ No ].

Suomi

2 3

].

1

4

5

60 61

• Valitse väriskaala mitatuille
lämpötiloille [

Valitse: Iron, Rainbow,

White Hot, Red Hot,
Black Hot, Lava tai
Rainbow HC.

].

Suomi

61

• Valitse lämpötila­alueita painamalla
[

] Isoterm.

- Auto Lämpötilarajojen automaattinen asetus

- Under Alue asetetun lämpötilarajan alapuolella

- Above Alue asetetun lämpötilarajan yläpuolella

- Manuel Lämpötilarajojen manuaalinen asetus

- Section Alue esiasetettujen lämpötilarajojen välillä

Säädä lämpötila-alueen rajoja vetämällä [

Galleria

Näytä perusnäkymässä kaikki tallennetut kuvat ja videot
painamalla [ Galleria ].

Suomi

62 63

]-säädintä.

Kuvien/videoiden jakaminen tai poistaminen

1. Paina [

2. Paina [ ] jakaaksesi tai [ ] poistaaksesi valitut kuvat/

] ja sitten [ Select ] valitaksesi osan gallerian kuvista/

videoista tai [ Select all ] valitaksesi kaikki gallerian kuvat/videot.

videot. Keskeytä painamalla [ × ] tai palaa edelliseen
näkymään painamalla [ < ].

63

Suomi

Tallennettujen kuvien/videoiden katsominen ja muokkaaminen

Paina kuvaa/videota, jota haluat
katsoa – Esikatselu (Preview)
aukeaa.

• Katso lisätietoja kuvasta/
videosta painamalla [
Sulje tiedot painamalla
[ Confirm ].

• Jaa kyseinen kuva/video
painamalla [
poista painamalla [
Palaa edelliseen näkymään
painamalla [ < ].

• Vedä kuva sivuun, niin saat
selattua gallerian kaikkia kuvia/
videoita.

].

] tai

].

Suomi

64 65

Videot

• Aloita videon toisto
painamalla [ ]. Toistettu aika
näkyy aikajanan vieressä.

Tallennuksiin on
mahdollista aktivoida äänet,
katso luku Asetukset/Audio

Settings.

Suomi

65

Kuvat

• Analysoi ja muokkaa kuvia painamalla [

- Käännä kuvaa painamalla useita kertoja [

- Luo omia mittausalueita painamalla [
Katso luku Käyttö/Valikko.

- Valitse väri ja piirrä kuvaan painamalla [

- Valitse lämpötila-alueita kuvasta painamalla [
Katso luku Käyttö/Valikko.

Säädä lämpötila-asteikon raja-arvoja vetämällä [
Katso luku Käyttö/Valikko.

• Jos kuva on otettu PiP- tai Fusion-tilassa, eli sekä lämpökameralla
että puhelimen kameralla, seuraavat ovat mahdollisia:

- Paina [ ] tarkastellaksesi
kuvaaPiP-tilassa (Kuva
kuvassa).

].

].

].

].

]-säädintä.

Suomi

66 67

].

- Paina [ ] näyttääksesi
lämpökameran kuvan ja
puhelimen visuaalisen
kuvan päällekkäin.

Säädä sekoitussuhteeksi
0 % (pelkkä infrapunakuva)
– 100 % (pelkkä
visuaalinen kuva) näytön
yläreunan säätimellä.

Aktivoi kerrostamisen säätö
painamalla [

Vedä tämän jälkeen
kuvaa niin, että
visuaalinen kuva ja
infrapunakuva ovat
päällekkäin.

Jos painat [ ] tai [ ] ja kyseistä kuvaa ei ole otettu PiP-

tai Fusion-tilassa, näytölle ilmestyy: ”No visible light!”.

].

67

Suomi

Asetukset

Näytä asetusten valikko painamalla [ ].
Vahvista valinta painamalla [ Confirm ], keskeytä painamalla [ Cancel ].

• Language - Valitse kieli: Englanti on oletusasetuksena (default)

• Modes - Valitse kameratila:

- Teollisuus: Lämpötila-alue –20...+550 °C (± 2 °C tai ± 2 %).

- Ihmiskeho: Lämpötila-alue +20...+50 °C (±0,5 °C) ja
emissiivisyys 0,98.

• Units - Valitse lämpötilan yksikkö: °C tai °F.

• Temperature mark - Valitse, mitä kuvassa näytetään.

- HI temperature: Mitattavan kohteen korkeimman
lämpötilan automaattinen etsintä.

- LO temperature: Mitattavan kohteen alimman lämpötilan
automaattinen etsintä.

- Centre point: Kuvan keskelle aktivoituu ristilinja.

• HI/LO alarm - Aktivoi varoituksen
asetettujen raja-arvojen ulkopuolella.

- HI value: Aseta ylin raja-arvo.

- LO value: Aseta alin raja-arvo.

• Emissivity - Aseta emissiivisyyskerroin ε, katso luku Lyhyesti
termografiasta.

Suomi

- Custom: Manuaalinen asetus (0,01−1,00).

- Materials: Valitse jokin valmiiksi asetetuista pinnoista/
materiaaleista.

68 69

, kun lämpötila on

• Distance - Säädä etäisyys mitattavaan kohteeseen.

• Ambient temperature - Aseta ympäröivä lämpötila, jotta
saat tarkemman tuloksen.

• Audio Settings - Aktivoi ääni videoiden tallennukseen.

• Front Camera - Vaihda puhelimen pääkameran ja
selfiekameran välillä.

• Help - Valmistajan käyttöohje.

• About - Näytä ohjelmistoversio ja laitteen malli.

Huolto ja kunnossapito

Pyyhi tuote kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta.
Älä käytä liuottimia tai syövyttäviä kemikaaleja.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa
hävittää kotitalousjätteen seassa. Tämä koskee
koko EU-aluetta. Virheellisestä hävittämisestä
johtuvien mahdollisten ympäristö- ja terveyshaittojen
ehkäisemiseksi tuote tulee viedä kierrätettäväksi,
jotta materiaali voidaan käsitellä vastuullisella
tavalla. Kierrätä tuote käyttämällä paikallisia
kierrätysjärjestelmiä tai ota yhteys ostopaikkaan.
Ostopaikassa tuote kierrätetään vastuullisella tavalla.

69

Suomi

Tekniset tiedot

Tarkkuus
IR-sensori 256×192 px

Näkökenttä (FOV) 56°×42° (H×V)

Lämpötilan
mittaustilat Teollisuus, ihmiskeho

Mittausalue
Teollisuus −20...+550 °C (± 2 °C tai ± 2 %)
Ihmiskeho +20...+50 °C (±0,5 °C)

Kameratilat Valokuvaaminen ja videokuvaaminen
Kuvannopeus 25 Hz
Kuvaformaatti JPG
Liitäntä USB-C
Käyttöjärjestelmä Android 6.0 tai uudempi
Mitat (P×L×K) 33×28×11 mm
Paino 13 g

Suomi

70

70 71

71

71

Sverige

Kundtjänst tel: [phone]
e-post: [email protected]
Internet www.clasohlson.se

Post Clas Ohls on AB, 793 85 I NSJÖN

Norge

Kunde senter tlf.: 23 21 40 00
e-post: [email protected]
Internett www.clasohlson.no
Po st Clas Ohl son AS, Post boks 485 S entrum, 0 105 OSLO

Suomi

Asia kaspalvelu puh.: 0 20 111 2222
sähköposti: [email protected]
Internet www.clasohlson.fi
Oso ite Clas O hlson Oy, Kai vokatu 10 B, 0 0100 HELS INKI
