UNI-T UTi712S User manual [en, fi, sv, no]

Infrared thermal
imaging camera

SE | Värmekamera
NO | Varmekamera
FI | Lämpökamera

Art.no. Model
36-9240 UTi712S

EnglishSvenskaNorskSuomi

Ver. 20240902

Infrared thermal imaging camera

Art.no. 36-9240   Model UTi712S

Please read the entire instruction manual before use and save it for future reference.
We reserve the right for any errors in text or images and for making any necessary
technical changes to this document. If you should have any questions concerning
technical problems please contact our Customer Services.

Safety

• Do not use theproduct where explosive gases or liquids are used or stored.
Do not use theproduct in very humid or dusty environments.

• Never let children play with theproduct.

• Treat theproduct with care and do not subject it to shocks or impacts.

• Never try to open thehousing or repair or modify theproduct in any way.

• All repairs must be carried out by qualified service technicians using original
spare parts.

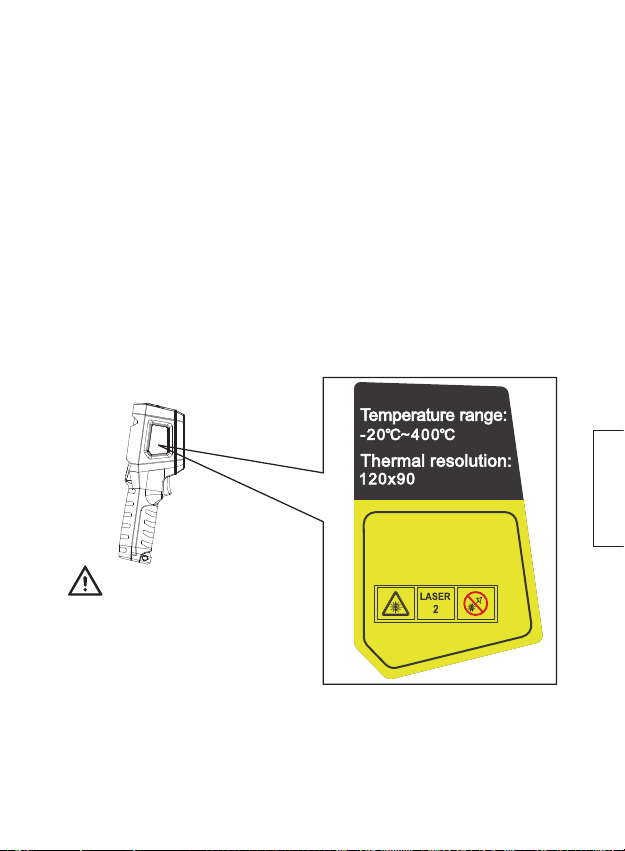

Laser classification

Complies with 21 CFR 1040.10 and

1040.11 except for conformance
with IEC 60825-1 Ed.3.,as
described in Laser Notice No.56,
dated May 8,2019.
EN 60825-1: 2014+A11:2021, EN

Warning!

• Never point thelaser beam towards
people or animals and never look
into thelaser yourself even if you are
not standing close to thelaser level.

• Warning: Never look into thelaser
beam through optical instruments such as binoculars or telescopes. Doing
so could result in serious eye damage.

• Do not use thelaser level on or near highly reflective surfaces since thelaser
beam can be reflected back into your own or someone else’s eyes.

50689:2021,Consumer laser product

λ=630nm-670nm,<1mW

IEC 60825-1:2014
MADE IN CHINA

English

3

A brief explanation of thermography

Thermography is atechnology used to measure and visualise theinfrared
radiation emitted by different objects. The infrared radiation that this thermal
imaging camera registers is reflected, transmitted or emitted.

Reflection can produce inaccurate measurements because smooth surfaces
that reflect radiation give incorrect temperature readings. Remember that both
heat and cold can be reflected, which can also affect themeasurements.

Transmission is theability of amaterial to allow infrared radiation to pass
through it. Most materials, such as glass, plastic etc., do not allow infrared

English

radiation to penetrate. This means that their transmissivity is almost zero and can
therefore in principle be ignored.

Emission is ameasurement of how effectively amaterial emits infrared radiation.
The emissivity varies depending on the material and surface, and if this is not
taken into account, measurements can give incorrect temperature values.
The emission factor ε compensates for this by multiplying theradiation reading
by afactor to allow for theemissivity of thematerial in question. See theSettings

– Parameters section for information on how to adjust theemission factor.

List of materials and their emissivity (theability of thesurface to emit radiation).

Material Emissivity Material Emissivity

Wood 0.85 Black paper 0.86
Water 0.95 Polycarbonate 0.8
Bricks 0.75 Concrete 0.97
Stainless steel 0.14 Copper oxide 0.78
Tape 0.96 Cast iron 0.81
Aluminium 0.09 Rust 0.8
Copper 0.06 Plaster 0.75
Black aluminium 0.95 Paint 0.9
Human skin 0.98 Rubber 0.95
Asphalt 0.96 Soil 0.93
PVC 0.93

4

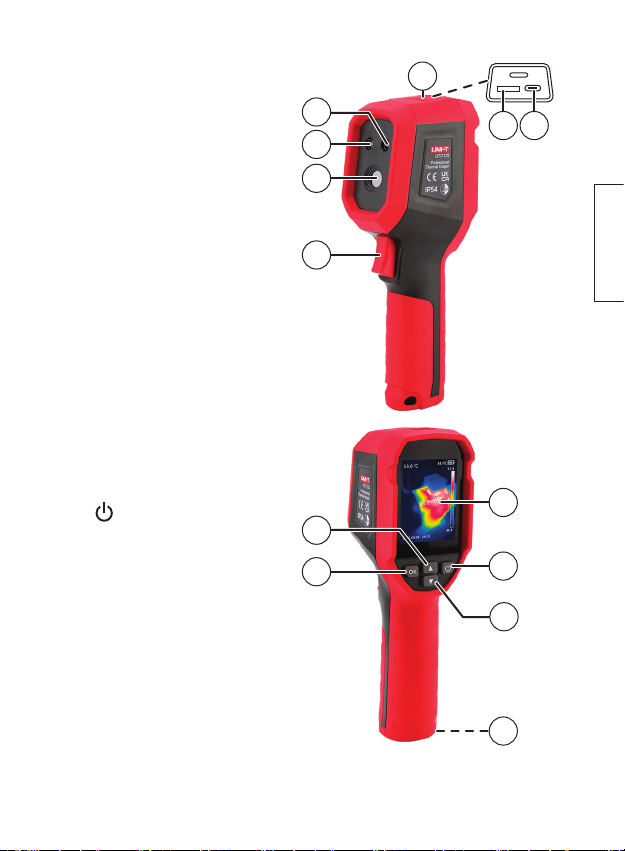

Buttons and functions

1. Protective cap for theUSB port
and memory card slot

2. Laser

3. LED light

4. Infrared sensor

5. Shutter release button: Press to
take animage or exit theSettings
menu. Press and hold to activate
thelaser pointer (if thefunction is
activated in thesettings).

6. Slot for MicroSD card

7. USB-C port

] Press repeatedly to scroll

8. [

▲

up/increase avalue

9. [ OK ] Press to show theSettings
menu, select amenu/function
and confirm achoice

10. Display

] Press and hold for

11. [
3 seconds to switch on
thecamera. Press and hold
for 3 seconds to switch off
thecamera. In camera mode,
press and hold for 1 second
to put thecamera in standby
mode, press again to restart
thecamera.

12. [

] Press for manual calibration.

▼

Press repeatedly to scroll down/
decrease avalue.

13. Tripod attachment (¼″ thread)

1

2

6 7

3
4

5

English

10

8

9

11

12

13

5

Using theproduct

Charging

1. Connect theUSB-C cable supplied to aUSB charger and theUSB port (7).
The display will indicate when thecamera is charging and when thebattery
is fully charged.

2. Replace theprotective cap after charging and check that it fits securely.

Switching thecamera on and off

Press and hold [ ] for 3 seconds to switch thecamera on.
In camera mode, press and hold [

English

Standby mode

Activate standby mode to save thebattery.

1. When thecamera is switched on, press and hold [
thecamera into standby mode (display deactivated).

2. Press [

] again to restart thecamera.

Key to thedisplay

1. Temperature reading at thecentre
of theimage

2. Centre

3. Area with thelowest temperature

4. Date and time

5. Battery charge indicator

6. Temperature scale

7. Area with thehighest temperature

] for 3 seconds to switch thecamera off.

] for 1 second to put

1

2
3

5

6

7

The information on thedisplay and its
appearance can be customised.
See theSettings – Screen Display section.

4

6

Memory card

ImageView

•List of stored
images

Screen Display

•CenterPoint

•HiLoPoint

•Palee

•Date&Time

HI/LO Alert

•Temp Alert

•Buzzer

•HI Alert

•LO Alert

LED light

•On

•O

Palee

•Rainbow

•Iron

•White Hot

•Black Hot

•Rainbow HC

•Lava

Seng

•Language

•Temp Unit

•Parameters

•Laser

•Time&Date

•Brightness

•Auto Power O

•AutoSave

•Format SD

•Device Info

•Factory Reset

You need amicroSD memory card to save images.

Inserting thememory card

1. With thecamera switched off, remove theprotective cap (1) and insert
amicroSD card in thememory card slot (6).

2. Some memory cards may need to be formatted (wiped) before they can be
used. See theSettings – Format SD section.

Saving animage on thememory card

1. Point thecamera at theobject you want to measure. The temperature at
thecentre of thedisplay will be shown in thetop left-hand corner.

2. Press theshutter button to save animage on thememory card.

If thelaser pointer function is activated in thesettings, ared dot will appear
on theobject while you hold theshutter button. Once you release theshutter
button, theimage will be saved on thememory card.

Settings

1. Press [ OK ] to display theSettings menu.

2. Press or hold [
Confirm by pressing [ OK ].

3. Exit theSettings menu by pressing [

You can return to camera mode at any time by pressing theshutter button (5).

• ImageView – Scroll through saved images.

- When you have chosen animage, press [ OK ] to see more options:
PictureInfo: Shows information on theimage you have selected.
Delete: Select ”Yes” to delete theimage you have selected or ”No”
to cancel thedeletion.

] or [ ▼ ] to scroll up in thelist/change avalue.

▲

].

English

7

• Screen Display – Select what is shown on thedisplay.

- CenterPoint: Activates crosshairs in thecentre of thedisplay.

- HiLoPoint: Automatic search for thehighest and lowest temperatures of
theobject to be measured.

- Palette: Shows theselected colour scale and its highest and lowest temperatures.

- Date&Time: Shows thedate and time.

• HI/LO Alert:

- Temp Alert: Activate avisual warning on thescreen when
thetemperature is outside theset limit.

- Buzzer: Activates abuzzer when thetemperature exceeds theset limit.

English

- HI Alert: Upper limit.

- LO Alert: Lower limit.

• LED light – Activates theLED light.

• Palette – Select acolour scale that represents thevarious temperature readings.

- Rainbow, Iron, White Hot, Black Hot, Rainbow HC, Lava

• Settings:

- Language: Select alanguage: English, German, Spanish, French or Russian.

- Temp Unit: Select thetemperature unit: °C or °F.

- Parameters: Set theemission factor ε. Adjust thetemperature
compensation +/−.

- Laser: Activate thelaser pointer when theshutter button is pressed and held.

- Time&Date:
Time Format – Choose between 12-hour or 24-hour clock.
Time – Set thetime.
Date – Set thedate.

- Brightness: Adjust thedisplay brightness. Choose between ”Low”,
”Middle” or ”High”.

- Auto Power Off: Select whether thecamera should switch off automatically
after aperiod of inactivity. Choose between 5 min, 10 min, 30 min or Off.

- AutoSave: Select whether images should be saved on thememory card
automatically without confirmation.
”Save” will appear after theshutter button is released if this function
is not selected. Select [ OK ] to save or [

] to cancel.

8

- Format SD: Format thememory card to remove all thedata previously
saved on it. Select ”Yes” to confirm formatting.

- Device Info: Displays thecamera’s model code, thesoftware and details
of thememory card’s total capacity and remaining space.

- Factory Reset: Resets thecamera to thefactory settings. Select ”Yes” to
confirm thereset.

Software (UNI-T)

The software from UNI-T allows you to use acomputer to scroll through
theimages you have saved, display stored measurements, create new reading
points and export measurement reports in PDF format.

System requirements

Computer PC with USB 2.0/3.0 port.
Operating system Windows Vista, Windows 7–10
Processor 1 GHz or more
Memory 1 GB or more
Hard disk space 2 GB or more

Installation

1. Go to www.clasohlson.se and search for theproduct article number (36-9240).

2. Download theinstallation file (Setup.exe) to your PC. Depending on your
operating system and browser, anumber of warnings may be displayed.
Ignore these. Download and install theprogram by following theinstallation
assistant’s instructions.

Connect theimaging camera

1. Connect theUSB cable supplied to theUSB-C port (7) and afree USB port
on thecomputer.

2. Switch on thecamera and wait until thePC detects thedevice. [
appear on thedisplay.

] will

English

9

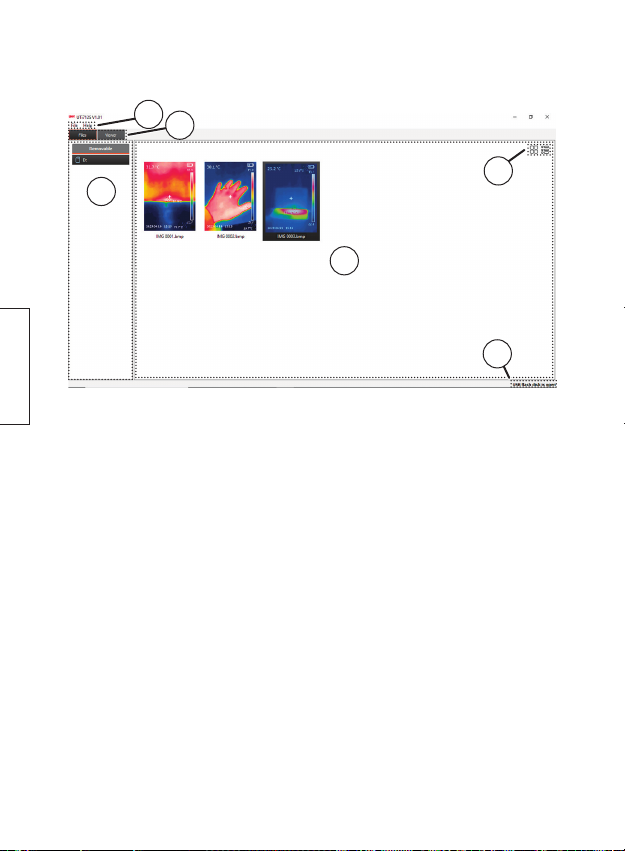

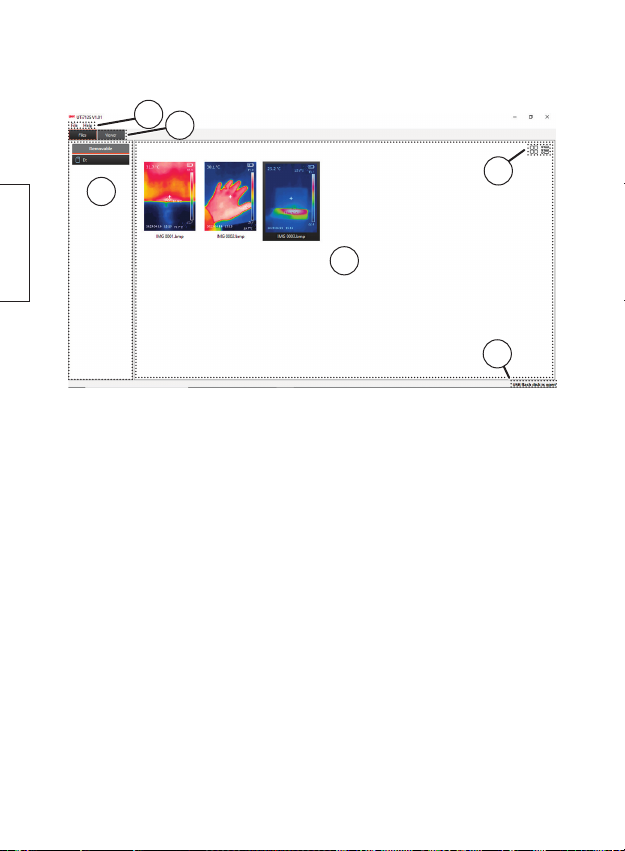

Using thesoftware

Open theUNI-T program.

1

2

3

5

English

1. Menu
File Connect Connect theUSB cable to thecamera

Disconnect Disconnect thecamera
Option Setting thelanguage and thesearch path to thefile history.

Close Close theprogram
Help User Manual User manual

2. [ Files ] List of saved files
[ Viewer ] Image viewer

3. List of connected media (SD card)

4. View window

5. Table/List view

6. Connection status

• When thecamera is connected to theUSB port on thecomputer,
”USB flash disk is open” will appear in thestatus window (6).

• A list of files saved on theSD card will be shown in theview window.
Change theview by switching between table and list view.

4

10

6

Double-click on animage in theview window. The image viewer will open.

8 9

10

7

11

7. Temperature scale

8. Tool field

9. Temperature unit

10. Image information

11. List of points/lines/areas

Tool field

Create your own measurement points using thevarious tools.

12 13 14 15 16 17

12. Marker

13. Insert ameasurement point/line/area

14. Colour selector

15. Remove amarked point/line/area

16. Remove all points/lines/areas

17. Export PDF report

English

11

Cleaning and care

Clean theproduct by wiping it with adamp cloth. Use only mild cleaning agents.
Never use solvents or corrosive chemicals.

Responsible disposal

This symbol indicates that this product should not be disposed of
with general household waste. This applies throughout the entire EU.
In order to prevent any harm to the environment or health hazards
caused by incorrect waste disposal, the product must be handed in
for recycling so that the material can be disposed of in a responsible
manner. When recycling your product, take it to your local collection
facility or contact the place of purchase. They will ensure that the

English

product is disposed of in an environmentally sound manner.

Specifications

Infrared sensor resolution 120×90 pixels
Field of view (FOV) 50°×38° (H×V)

Minimum distance to
measurement object 0.1m

Laser Class II
Laser type λ 630-670 nm, P < 1mW
Measuring range −20 to 400 °C (± 2 °C or ± 2%)

Measurement accuracy 0.1 °C

Screen type 2.4″ TFT LCD
Screen resolution 320×240

Memory card 32 GB microSD
Image format BMP

Battery 3.7 V, 2600 mAh, li-ion (18650)
Charging time Approximately 2.5 hours
Operating time Approximately 8 hours

IP class IP54
Dimensions (LxWxH) 197 × 72 × 60 mm
Weight 310 g

12

Värmekamera

Art.nr 36-9240   Modell UTi712S

Läs igenom hela bruksanvisningen före användning och spara den sedan
för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av
tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst
(se adressuppgifter på baksidan).

Säkerhet

• Använd inte produkten ilokaler där explosiva gaser eller vätskor används eller
förvaras. Inte heller imycket fuktiga eller dammiga miljöer.

• Låt aldrig barn leka med produkten.

• Hantera produkten varsamt och utsätt den inte för slag och stötar.

• Försök aldrig öppna höljet, reparera eller modifiera produkten på något sätt.

• Alla reparationer ska utföras av kvalificerad servicepersonal med
originalreservdelar.

Laserklassificering

Complies with 21 CFR 1040.10 and

1040.11 except for conformance
with IEC 60825-1 Ed.3.,as
described in Laser Notice No.56,
dated May 8,2019.
EN 60825-1: 2014+A11:2021, EN

Varning!

• Rikta aldrig laserstrålen mot
människor eller djur och rikta inte
heller blicken mot laserstrålen även
om du står på längre avstånd.

• Varning! Titta aldrig in ilaserstrålen
med ettoptiskt instrument, t.ex. kikare eller teleskop. Risk för ögonskada.

• Använd inte produkten på eller nära högreflekterande ytor, laserstrålen kan
reflekteras in idina eller andras ögon.

50689:2021,Consumer laser product

λ=630nm-670nm,<1mW

IEC 60825-1:2014
MADE IN CHINA

Svenska

13

Lite kort om termografi

Termografi är enteknik som används för att mäta och visualisera infraröd
strålning som avges från olika objekt. Den IR-strålning värmekameran registrerar
består av reflektion, transmission och emission.

Reflektion kan påverka mätningar genom att blanka ytor som reflekterar
strålning ger enfelaktig uppmätt temperatur. Tänk på att både värme och kyla
kan reflekteras vilket kan störa mätningen.

Transmission är förmågan hos ettmaterial att låta IR-strålning passera igenom
det. De flesta material släpper iprincip inte igenom någon IR-strålning alls (glas,
plast etc) vilket innebär att transmissiviteten nästan är noll och därför också
iprincip kan ignoreras.

Emission är ettmått på hur effektivt ettmaterial avger infraröd strålning. Emis­siviteten varierar beroende på material och yta och om man inte tar hänsyn till
det kan mätningar ge felaktiga temperaturvärden.

Emissionsfaktorn ε kompenserar för detta genom att multiplicera den uppmätta
strålningen med enfaktor som tar hänsyn till emissiviteten hos det aktuella materialet.

Svenska

Se avsnitt Inställningar - Settings/Parameters för att justera emissionsfaktorn.

Lista över olika material och dess emissivitet (Ytans förmåga att emittera strålning).

Material Emissivitet Material Emissivitet

Trä 0,85 Svart papper 0,86
Vatten 0,95 Polykarbonat 0,8
Tegel 0,75 Betong 0,97
Rostfritt stål 0,14 Kopparoxid 0,78
Tejp 0,96 Gjutjärn 0,81
Aluminium 0,09 Rost 0,8
Koppar 0,06 Gips 0,75
Svart aluminium 0,95 Färg 0,9
Mänsklig hud 0,98 Gummi 0,95
Asfalt 0,96 Jord 0,93
PVC plast 0,93

14 15

Knappar och funktioner

1. Skyddslock för USB-anslutning
och minneskortplats

2. Laser

3. LED-belysning

4. IR-sensor

5. Avtryckare: Tryck för att ta
enbild, lämna inställningsmenyn.
Håll in för att aktivera
laserpekaren (om funktionen är
aktiverad iinställningarna).

6. Plats för microSD-kort

7. USB-C-port

] Tryck upprepade gånger för

8. [

▲

att stega uppåt/öka värde.

9. [ OK ] Tryck för att visa
inställningsmenyn, välja meny/
funktion samt bekräfta val.

10. Display

] Håll in i3 sek för att slå på

11. [
värmekameran. Håll in i3 sek
för att stänga av värmekameran.
I påslaget läge, håll in i1 sek
för att försätta värmekameran
istandbyläge, tryck igen för att
återaktivera kameran.

12. [

] Tryck för manuell

▼

kallibrering. Tryck upprepade
gånger för att stega nedåt/
minska värde.

13. Fäste för stativ (¼″-gänga)

1

2

6 7

3
4

5

Svenska

10

8

9

11

12

13

15

Användning

Laddning

1. Anslut den medföljande USB-C-kabeln mellan enUSB-laddare och
USB-porten (7). Displayen indikerar när laddning pågår och när batteriet
är fulladdat.

2. Sätt tillbaka skyddslocket efter laddning och se till att det sluter tätt.

På/av

Håll in [ ] i3 sek för att slå på värmekameran.
I kameraläge, håll in [

Standby

Aktivera standbyläget för att spara batteri.

1. Med värmekameran påslagen, håll in [
istandbyläge (displayen släcks).

2. Tryck [

Svenska

Displayförklaring

1. Uppmätt temperatur vid

2. Centrumpunkt

3. Område med lägst temperatur

4. Datum och tid

5. Batteristatus

6. Temperaturskala

7. Område med högst temperatur

] igen för att återaktivera kameran.

bildens centrumpunkt

] i3 sek för att stänga av värmekameran.

] i1 sek för att försätta kameran

1

2
3

4

5

6

7

Displayens information och utseende
går att anpassa. Se avsnitt Inställningar

- Screen Display.

16 17

Minneskort

ImageView

•List of stored
images

Screen Display

•CenterPoint

•HiLoPoint

•Palee

•Date&Time

HI/LO Alert

•Temp Alert

•Buzzer

•HI Alert

•LO Alert

LED light

•On

•O

Palee

•Rainbow

•Iron

•White Hot

•Black Hot

•Rainbow HC

•Lava

Seng

•Language

•Temp Unit

•Parameters

•Laser

•Time&Date

•Brightness

•Auto Power O

•AutoSave

•Format SD

•Device Info

•Factory Reset

För att kunna lagra bilder så krävs det att ettminneskort av typ microSD är monterat.

Sätt iminneskortet

1. Med värmekameran avstängd, ta loss skyddslocket (1) och sätt iett
microSD-kort iminneskortplatsen (6).

2. Vissa minneskort kan behöva formateras (rensas) innan de används,
se avsnitt Inställningar - Setting/Format SD.

Lagra enbild på minneskortet

1. Rikta kameran mot det objekt som ska mätas. Den uppmätta temperaturen
idisplayens centrumpunkt visas uppe ivänstra hörnet.

2. Tryck på avtryckaren för att lagra enbild på minneskortet.

Om laserpekarfunktionen är aktiverad iinställningarna visas enröd punkt på
objektet så länge avtryckaren hålls in. När avtryckaren släpps lagras bilden på
minneskortet.

Inställningar

1. Tryck [ OK ] för att visa inställningsmenyn.

2. Tryck eller håll in [
Bekräfta med [ OK ].

3. Backa ur inställning med [

Du kan när som helst återgå till kameraläge genom att trycka på avtryckaren (5).

• ImageView − Bläddra bland lagrade bilder.

- När enbild är vald, tryck [ OK ] för att få fler alternativ:
PictureInfo: Visar information om vald bild.
Delete: Välj ”Yes” för att ta bort aktuell bild eller ”No” för att
avbryta borttagning.

] eller [ ▼ ] för att stega ilistan/ändra värde.

▲

].

17

Svenska

• Screen Display − Välj vad som ska visas på displayen.

- CenterPoint: Aktiverar etthårkors idisplayens centrum.

- HiLoPoint: Automatisk sökning av mätobjektets högsta och lägsta temperatur.

- Palette: Visar vald färgskala med dess högsta och lägsta temperatur.

- Date&Time: Visar datum och tid.

• HI/LO Alert

- Temp Alert: Aktiverar envisuell varning på skärmen när temperaturen
ligger utanför inställda gränsvärden.

- Buzzer: Aktiverar ensummer när temperaturen ligger utanför inställda
gränsvärden.

- HI Alert: Övre gränsvärde.

- LO Alert: Undre gränsvärde.

• LED light − Aktiverar LED-belysningen.

• Palette − Välj enfärgskala som representerar de olika uppmätta temperaturerna.

- Rainbow, Iron, White Hot, Black Hot, Rainbow HC, Lava

Svenska

• Settings

- Language: Välj språk: Engelska, Tyska, Spanska, Franska eller Ryska.

- Temp Unit: Väljivilken enhet temperaturen ska visas: °C eller °F.

- Parameters: Ställ in emmisionsfaktor ε. Justera temperatur­kompenseringen +/−.

- Laser: Aktiverar laserpekaren när avtryckaren hålls inne.

- Time&Date:
Time Format - Välj mellan 12 eller 24 timmars tidvisning.
Time - Inställning av tid.
Date - Inställning av datum.

- Brightness: Justera displayens ljusstyrka. Välj mellan låg ”Low”, medel
”Middle”eller hög ”High”.

- Auto Power Off: Välj om värmekameran ska stängas av automatiskt efter
entids inaktivitet. Välj mellan 5 min, 10 min, 30 min eller Off (Av).

- AutoSave: Välj om bilden ska sparas på minneskortet utan bekräftelse.
Med denna funktion avstängd så visas ”Save” efter att avtryckaren
släppts upp. Välj [ OK ] för att spara eller [

] för att avbryta.

18 19

- Format SD: Formatera för att ta bort all data som tidigare lagrats på
minneskortet. Välj ”Yes” för att bekräfta formatering.

- Device Info: Visa värmekamerans modellkod, mjukvara och info om
minneskortets totala kapacitet samt återstående lagringsutrymme.

- Factory Reset: Återställer produkten till fabriksinställning. Välj ”Yes” för
att bekräfta återställning.

Programvara (UNI-T)

Med programvaran från UNI-T kan du med hjälp av endator bläddra bland
sparade bilder, se lagrad mätdata, skapa nya mätpunkter och exportera
mätrapporter iPDF-format.

Systemkrav

Dator PC med USB-port 2.0/3.0
Operativsystem Windows Vista, Windows 7–10
Processor 1 GHz eller högre
Minne 1 GB eller mer
Hårdiskutrymme 2 GB eller mer

Installation

1. Gå till www.clasohlson.se och sök på produktens artikelnummer (36-9240).

2. Ladda ner installationsfilen (Setup.exe) till din dator. Beroende på operativ system
och webbläsare så kan ettantal varningar visas. Ignorera dessa och ladda ner
samt installera programmet enligt installationsprogrammets anvisningar.

Anslut värmekameran

1. Anslut medföljande USB-kabel mellan USB-C-porten (7) och enledig USB­port på din dator.

2. Slå på värmekameran och vänta tills datorn upptäckt enheten. [
idisplayen.

] visas

Svenska

19

Användning

Öppna programmet UNI-T.

1

2

3

Svenska

1. Meny
File Connect Koppla upp USB-anslutning till värmekameran
Disconnect Stäng ner uppkopplingen
Option Inställning av språk samt sökväg till filhistorik.
Close Avsluta programmet

Help User Manual Användarmanual

2. [ Files ] Översikt av lagrade filer
[ Viewer ] Bildvisare

3. Lista över ansluten media (SD-kort)

4. Vyfönster

5. Tabell/Listvy

6. Anslutningsstatus

5

4

6

• När USB-anslutningen till värmekameran lyckas visas ”USB flash disk is
open” istatusfönstret (6).

• En översikt av SD-kortets lagrade filer visas ivyfönstret. Ändra visningsläge
genom att växla mellan tabell och listvy.

20 21

Dubbelklicka på enbild ivyfönstret. Bildvisaren öppnas.

8 9

10

7

11

7. Temperaturskala

8. Verktygsfält

9. Temperaturenhet

10. Bildinformation

11. Lista över egna punkter/linjer/områden

Verktygsfält

Skapa egna mätpunkter genom att använda de olika verktygen.

12 13 14 15 16 17

12. Markör

13. Infoga mätpunkt/-linje/-område

14. Färgväljare

15. Ta bort markerad punkt/linje/område

16. Ta bort alla punkter/linjer/områden

17. Exportera PDF-rapport

21

Svenska

Skötsel och underhåll

Rengör produkten med enlätt fuktad trasa. Använd ettmilt rengöringsmedel,
aldrig lösningsmedel eller frätande kemikalier.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans
med annat hushållsavfall. Detta gäller inom hela EU. För att
förebygga eventuell skada på miljö och hälsa, orsakad av felaktig
avfallshantering, ska produkten lämnas till återvinning så att materialet
kan tas omhand på ettansvarsfullt sätt. När du lämnar produkten till
återvinning, använd dig av de returhanteringssystem som finns där du
befinner dig eller kontakta inköpsstället. De kan se till att produkten tas
om hand på ettför miljön tillfredställande sätt.

Specifikationer

Upplösning IR-sensor 120×90 pixlar
Synfält (FOV) 50°×38° (H x V)
Min. avstånd till mätobjekt 0,1 m

Svenska

Laser Klass II
Lasertyp λ 630-670 nm, P < 1mW
Mätområde −20−400 °C (± 2 °C eller ± 2 %)
Mätnoggrannhet 0,1 °C
Skärmtyp 2,4″ TFT LCD
Skärmupplösning 320×240

Minneskort 32 GB microSD
Bildformat BMP

Batteri 3,7 V, 2600 mAh, Li-ion (18650)
Laddtid Ca 2,5 tim
Drifttid Ca 8 tim

IP-klass IP54
Mått (LxBxH) 197×72×60 mm
Vikt 310 g

22 23

Varmekamera

Art.nr. 36-9240   Modell UTi712S

Les gjennom hele bruksanvisningen før produktet tas ibruk og ta vare på den for
fremtidig bruk. Vi tar forbehold om eventuelle feil itekst og bilder, samt endringer
av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt
kundesenter (se kontaktopplysninger på baksiden).

Sikkerhet

• Bruk ikke produktet ilokaler hvor eksplosive gasser eller væsker benyttes eller
oppbevares. Det må heller ikke brukes isvært fuktige eller støvete omgivelser.

• La aldri barn leke med produktet.

• Produktet må behandles varsomt og ikke utsettes for støt eller slag.

• Dekselet må ikke åpnes. Man må heller ikke reparere eller modifisere produktet.

• Alle reparasjoner skal utføres av kvalifiserte servicepersoner og kun med
originale reservedeler.

Laserklassifisering

Complies with 21 CFR 1040.10 and

1040.11 except for conformance
with IEC 60825-1 Ed.3.,as
described in Laser Notice No.56,
dated May 8,2019.
EN 60825-1: 2014+A11:2021, EN

Advarsel!

50689:2021,Consumer laser product

• Vend aldri laserstrålen mot personer
eller dyr. Se heller ikke direkte inn
på laserstrålen eller på reflekterte
laserstråler, selv ikke fra lang

λ=630nm-670nm,<1mW

IEC 60825-1:2014
MADE IN CHINA

avstand.

• Advarsel! Se aldri inn på laserstrålen med et optisk instrument, f.eks. kikkert
eller teleskop. Fare for skade på øynene.

• Laseren må ikke brukes mot eller nær høyreflekterende flater, fordi strålene
da kan bli reflektert tilbake til dine eller andres øyne.

23

23

Norsk

Kort om termografi

Termografi er entype teknologi som brukes til åmåle og visualisere infrarød
stråling som avgis fra forskjellige objekter. IR-strålingen som varmekameraet
registrerer, består av refleksjon, transmisjon og emisjon.

Refleksjon kan påvirke målinger ved at blanke overflater som reflekterer
strålingen, gir et feilaktig måleresultat. Husk på at både varme og kulde kan
reflekteres, noe som kan forstyrre målingen.

Transmisjon er et materiales evne til åla IR-stråling passere gjennom seg.
De fleste materialer (glass, plast, etc.) slipper iutgangspunktet ikke gjennom
noen IR-stråling, noe som gir entransmissivitet på nær null. Man kan derfor
iprinsipp ignorere den.

Emisjon er hvor effektivt et materiale avgir infrarød stråling. Emissiviteten varierer
avhengig av materiale og overflate, og om man ikke tar hensyn til dette, kan
målingene gi feil temperaturverdier.

Emisjonsfaktoren ε kompenserer for dette ved ågange den målte strålingen
med enfaktor som tar hensyn til det aktuelle materialets emissivitet. Se avsnittet

Innstillinger - Settings/Parameters for åjustere emisjonsfaktoren.

Liste over forskjellige materialer og deres emissivitet (overflatens evne til åavgi stråling).

Materiale Emissivitet Materiale Emissivitet

Tre 0,85 Svart papir 0,86

Norsk

Vann 0,95 Polykarbonat 0,8
Tegl 0,75 Betong 0,97
Rustfritt stål 0,14 Kobberoksid 0,78
Teip 0,96 Støpejern 0,81
Aluminium 0,09 Rust 0,8
Kobber 0,06 Gips 0,75
Svart aluminium 0,95 Maling 0,9
Menneskehud 0,98 Gummi 0,95
Asfalt 0,96 Jord 0,93
PVC-plast 0,93

24 25

Knapper og funksjoner

1. Beskyttelseslokk for USB-port og
minnekortport

2. Laser

3. LED-belysning

4. IR-sensor

5. Avtrekker: Trykk for åta bilde
eller gå ut av innstillingsmenyen.
Hold inne for åaktivere
laserpekeren (hvis funksjonen er
aktivert iinnstillingene).

6. Plass til microSD-kort

7. USB-C-port

] Trykk gjentatte ganger for

8. [

▲

ågå oppover/øke verdi

9. [ OK ] Trykk for åvise
innstillingsmenyen, velge meny/
funksjon og bekrefte valg

10. Skjerm

] Hold inne i3 sekunder for

11. [
åskru på kameraet. Hold inne
i3 sekunder for åskru av
kameraet. Mens kameraet er
påslått, hold inne i1 sekund for
åsette det istandby og trykk
igjen for åvekke det.

12. [

] Trykk for manuell kalibrering.

▼

Trykk gjentatte ganger for ågå
nedover/senke verdi

13. Feste for stativ (¼″-gjenge)

1

2

6 7

3
4

5

10

Norsk

8

9

11

12

13

25

Bruk

Opplading

1. Koble USB-C-kabelen som følger med mellom enUSB-lader (selges separat)
og USB-porten (7). Skjermen indikerer når lading pågår og når batteriet er fulladet.

2. Sett beskyttelseslokket på plass igjen etter lading og forsikre deg om at det
sitter ordentlig og tetter godt.

Av/p å

Hold inne [ ] i3 sekunder får åskru på varmekameraet.
I kameramodus, hold inne [

Standby

Aktiver standbymodus for åspare batteri.

1. Mens kameraet er påslått, hold inne [
(skjermen skrus av).

2. Trykk [

] igjen for åvekke kameraet igjen.

Skjermforklaring

1. Målt temperatur isentrum av bildet

2. Sentrumspunkt

3. Område med lavest temperatur

Norsk

4. Dato og tid

5. Batteristatus

6. Temperaturskala

7. Område med høyest temperatur

Det er mulig åtilpasse opplysningene
og utseendet på skjermen. Se avsnittet

Innstillinger - Screen Display.

] i3 sekunder for åskru av kameraet.

] i1 sekund for åsette det istandby

1

2
3

4

5

6

7

26 27

Minnekort

ImageView

•List of stored
images

Screen Display

•CenterPoint

•HiLoPoint

•Palee

•Date&Time

HI/LO Alert

•Temp Alert

•Buzzer

•HI Alert

•LO Alert

LED light

•On

•O

Palee

•Rainbow

•Iron

•White Hot

•Black Hot

•Rainbow HC

•Lava

Seng

•Language

•Temp Unit

•Parameters

•Laser

•Time&Date

•Brightness

•Auto Power O

•AutoSave

•Format SD

•Device Info

•Factory Reset

For åkunne lagre bilder kreves det at et minnekort av typen microSD er satt inn
iproduktet.

Sette iminnekortet

1. Sørg for at varmekameraet er skrudd av, fjern beskyttelseslokket (1)
og sett inn et microSD-kort iholderen (6).

2. Enkelte minnekort må formateres (renses) før de brukes, se avsnittet

Innstillinger - Setting/Format SD.

Lagre et bilde på minnekortet

1. Rett kameraet direkte mot objektet som skal måles. Den målte temperaturen
isentrum av skjermen vises øverst ivenstre hjørne.

2. Trykk på avtrekkeren for ålagre bildet på minnekortet.

Hvis laserpekerfunksjonen er aktivert iinnstillingene, vil et rødt punkt vises på objektet
så lenge avtrykkeren er holdt inne. Bildet lagres på minnekortet når avtrykkeren slippes.

Innstillinger

1. Trykk [ OK ] for åvise innstillingsmenyen.

2. Trykk eller hold inne [
Bekreft med [ OK ].

3. Gå ut av innstillingene med [

Du kan når som helst gå tilbake til kameramodus ved åtrykke inn avtrekkeren (5).

• ImageView - Bla gjennom lagrede bilder.

- Trykk [ OK ] når et bilde er valgt for åfå flere alternativer:
PictureInfo: Viser informasjon om bildet.
Delete: Velg ”Yes” for åslette bildet eller ”No” for åavbryte.

] eller [ ▼ ] for ånavigere ilisten eller endre verdi.

▲

].

Norsk

27

• Screen Display - Velg hva som skal vises på skjermen.

- CenterPoint: Aktiverer et hårkors isentrum av skjermen.

- HiLoPoint: Automatisk søking etter måleobjektets høyeste og laveste
temperatur.

- Palette: Viser valgt fargeskala og dens høyeste og laveste temperatur.

- Date&Time: Viser dato og klokkeslett.

• HI/LO Alert:

- Temp Alert: Aktiverer envisuell advarsel på skjermen når temperaturen
ligger utenfor de innstilte grenseverdiene.

- Buzzer: Aktiverer enalarmlyd når temperaturen ligger utenfor de innstilte
grenseverdiene.

- HI Alert: Øvre grenseverdi.

- LO Alert: Nedre grenseverdi.

• LED light - Aktiver LED-belysningen.

• Palette - Velg enfargeskala som representerer de ulike målte temperaturene.

- Rainbow, Iron, White Hot, Black Hot, Rainbow HC, Lava

• Settings:

- Language: Velg språk: engelsk, tysk, spansk, fransk eller russisk.

- Temp Unit: Velg hvilken enhet temperaturen skal vises i: °C eller °F.

- Parameters: Still inn emisjonsfaktor ε. Juster temperatur-

Norsk

kompenseringen +/−.

- Laser: Aktiverer laserpekeren når avtrekkeren holdes inne.

- Time&Date:
Time Format - Velg mellom 12 eller 24 timers visning.
Time - Innstilling av tid.
Date - Innstilling av dato.

- Brightness: Justere displayets lysstyrke. Velg mellom lav ”Low”, middels
”Middle” eller høy ”High”.

- Auto Power Off: Velg om varmekameraet skal skru seg av automatisk
etter enviss tids inaktivitet. Velg mellom 5 min, 10 min, 30 min eller Off (av).

- AutoSave: Velg om bildene skal lagres på minnekortet uten bekreftelse.
Med denne funksjonen avskrudd vises ”Save” etter at avtrekkeren er
sluppet. Velg [ OK ] for ålagre eller [

] for åavbryte.

28 29

- Format SD: Formater for åfjerne alle data som er lagret på minnekortet.
Velg ”Yes” for åbekrefte formatering.

- Device Info: Vis varmekameraets modellnummer, programvare
og informasjon om minnekortets totale kapasitet samt tilgjengelig
lagringsplass.

- Factory Reset: Tilbakestiller produktet til fabrikkinnstillingene. Velg
”Yes” for åbekrefte tilbakestillingen.

Programvare (UNI-T)

Med programvaren fra UNI-T kan du ved hjelp av endatamaskin bla ilagrede bilder,
se lagrede målinger, lage nye målepunkter og eksportere målerapporter iPDF-format.

Systemkrav

Datamaskin PC med USB-port 2.0/3.0
Operativsystem Windows Vista, Windows 7–10
Prosessor P1 GHz eller høyere
Minne 1 GB eller mer
Lagringskapasitet 2 GB eller mer

Installasjon

1. Gå til www.clasohlson.no og søk på produktets artikkelnummer (36-9240).

2. Last ned installasjonsfilen (Setup.exe) fra produktsiden. Avhengig av operativ­system og nettleser kan du få opp forskjellige varsler. Ignorer disse og last
ned og installer programmet ihenhold til installasjonsveiviserens anvisninger.

Koble til varmekameraet

1. Koble den medfølgende USB-kabel mellom USB-C-porten (7) og enledig
USB-port på datamaskinen.

2. Skru på varmekameraet og vent til PC-enoppdager enheten. [
på skjermen.

] vises

Norsk

29

Bruk

Åpne programmet UNI-T.

1

2

3

1. Meny
File Connect Koble til varmekameraet via USB

Disconnect Koble fra kameraet
Option Innstilling av språk, filhistorikksti.

Close Avslutt programmet
Help User Manual Bruksanvisning

Norsk

2. [ Files ] Oversikt over lagrede filer
[ Viewer ] Bildeviser

3. Liste over tilkoblede medier (SD-kort)

4. Visningsvindu

5. Tabell/Listevisning

6. Tilkoblingsstatus

5

4

6

• Når varmekameraets USB-tilkobling er vellykket vises ”USB flash disk is
open” istatusvinduet (6).

• En oversikt over SD-kortets lagrede filer vises ivisningsvinduet. Endre visnings­modus ved åveksle mellom tabell og listevisning.

30 31

Dobbeltklikk på et bilde ivisningsvinduet. Bildeviseren åpnes.

8 9

10

7

11

7. Temperaturskala

8. Verktøyfelt

9. Temperaturenhet

10. Bildeinformasjon

11. Liste over egne punkter/linjer/områder

Verktøyfelt

Opprett egne målepunkter ved åbruke de forskjellige verktøyene.

12 13 14 15 16 17

12. Markør

13. Sett inn målepunkt/-linje/-område

14. Fargevelger

15. Fjern markert punkt/linje/område

16. Fjern alle punkter/linjer/områder

17. Eksporter PDF-rapport

31

Norsk

Vedlikehold

Rengjør produktet med enlett fuktet klut. Bruk et mildt rengjøringsmiddel,
aldri løsemidler eller etsende kjemikalier.

Avfallshåndtering

Dette symbolet betyr at produktet ikke må kastes sammen med
øvrig husholdningsavfall. Dette gjelder ihele EØS. For åforebygge
eventuelle skader på helse og miljø som følge av feil håndtering av
avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt
hånd om på entilfredsstillende måte. Benytt eksisterende systemer for
returhåndtering eller kontakt forhandler når produktet skal kasseres.
De vil ta hånd om produktet på enmiljømessig forsvarlig måte.

Spesifikasjoner

Oppløsning, IR-sensor 120×90 piksler
Synsfelt (FOV) 50°×38° (H×V)
Min. avstand til måleobjekt 0,1 m

Laser Klasse II
Lasertype λ 630-670 nm, P < 1mW
Måleområde −20−400 °C (± 2 °C eller ± 2 %)
Målenøyaktighet 0,1 °C

Norsk

Skjermtype 2,4″ TFT LCD
Skjermoppløsning 320×240

Minnekort 32 GB microSD
Bildeformat BMP

Batteri 3,7 V, 2600 mAh, Li-ion (18650)
Ladetid ca. 2,5 timer
Driftstid Ca. 8 timer

IP-klasse IP54
Mål (L×B×H) 197×72×60 mm
Vekt 310 g

32 33

Lämpökamera

Tuotenro 36-9240   Malli UTi712S

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden
teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun
(yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Älä käytä laitetta tiloissa, joissa käytetään tai säilytetään räjähdysherkkiä
kaasuja tai nesteitä. Älä käytä laitetta kosteassa tai pölyisessä ympäristössä.

• Älä anna lasten leikkiä laitteella.

• Käsittele laitetta varovasti äläkä altista sitä kolhuille tai iskuille.

• Älä avaa laitteen koteloa tai korjaa tai muuta laitetta millään tavalla.

• Kaikki korjaukset tulee tehdä valtuutetussa huoltoliikkeessä, ja korjauksessa
tulee käyttää vain alkuperäisiä varaosia.

Laserluokitus

Complies with 21 CFR 1040.10 and

1040.11 except for conformance
with IEC 60825-1 Ed.3.,as
described in Laser Notice No.56,
dated May 8,2019.
EN 60825-1: 2014+A11:2021, EN

Varoitus!

• Älä suuntaa lasersädettä kohti ihmisiä tai
eläimiä äläkä katso lasersäteeseen edes
kaukaa.

• Varoitus! Älä katso lasersäteeseen
optisen instrumentin, kuten kiikarin tai
teleskoopin, läpi. Silmävamman vaara.

• Älä käytä laitetta voimakkaasti heijastavien pintojen läheisyydessä tai niiden
päällä, sillä lasersäde voi heijastua silmiisi tai muiden silmiin.

50689:2021,Consumer laser product

λ=630nm-670nm,<1mW

IEC 60825-1:2014
MADE IN CHINA

Suomi

33

33

Lyhyesti termografiasta

Termografia on tekniikka, jolla mitataan ja visualisoidaan eri kohteista säteilevää
infrapunasäteilyä. Lämpökamera rekisteröi IR-säteilyn, joka koostuu
heijastavuudesta, läpäisevyydestä ja emissiivisyydestä.

Heijastavuus voi vaikuttaa mittaustulokseen, jolloin säteilyä heijastavat kiiltävät
pinnat tuottavat väärän mittauslämpötilan. Huomaa, että sekä lämmin että kylmä
voivat heijastaa, mikä voi häiritä mittausta.

Läpäisevyys on sitä, miten IR-säteily läpäisee materiaalin. IR-säteily ei
oikeastaan läpäise useimpia materiaaleja (lasi, muovi jne.), joten niiden
läpäisevyys on lähes nolla ja siksi läpäisevyyteen ei oikeastaan tarvitse kiinnittää
huomiota.

Emissiivisyys mittaa sitä, kuinka tehokkaasti materiaali heijastaa infrapunasäteilyä.
Emissiivisyys vaihtelee materiaalien ja pintojen mukaan, joten se on huomioitava
virheellisten mittaustulosten välttämiseksi.

Emissiivisyyskerroin ε kompensoi tätä kertomalla mitatun säteilyn kertoimella,
joka ottaa huomioon kyseisen materiaalin emissiivisyyden. Jos haluat säätää
emissiivisyyskerrointa, katso luku Asetukset - Settings/Parameters.

Lista eri materiaaleista ja niiden emissiivisyydestä (pinnan kyky lähettää säteilyä).

Materiaali Emissiivisyys Materiaali Emissiivisyys

Puu 0,85 Musta paperi 0,86
Vesi 0,95 Polykarbonaatti 0,8
Tiili 0,75 Betoni 0,97

Suomi

Ruostumaton teräs 0,14 Kuparioksidi 0,78
Teippi 0,96 Valurauta 0,81
Alumiini 0,09 Ruoste 0,8
Kupari 0,06 Kipsi 0,75
Musta alumiini 0,95 Väri 0,9
Ihmisen iho 0,98 Kumi 0,95
Asvaltti 0,96 Multa 0,93
PVC-muovi 0,93

34 35

Painikkeet ja toiminnot

1. Suojakansi USB-liitännälle
ja muistikorttipaikalle

2. Laser

3. LED-valo

4. Infrapuna-anturi

5. Liipaisin: Ota kuva, poistu
asetusvalikoista painamalla
lyhyesti. Aktivoi laserosoitin
painamalla pitkään (jos toiminto
on aktivoitu asetuksissa).

6. MicroSD-korttipaikka

7. USB-C-portti

] Siirry ylöspäin / kasvata

8. [

▲

arvoa painamalla useita kertoja.

9. [ OK ] Näytä asetusvalikko, valitse
valikko/toiminto ja vahvista
valinta painamalla painiketta.

10. Näyttö

] Käynnistä lämpökamera

11. [
painamalla 3 sekunnin ajan.
Sammuta lämpökamera
painamalla 3 sekunnin ajan.
Lämpökameran ollessa päällä
laita se valmiustilaan painamalla
painiketta 1 sekunnin ajan.
Aktivoi kameran uudelleen
painamalla painiketta uudelleen.

12. [

] Kalibroi manuaalisesti

▼

painamalla kerran. Siirry alaspäin
/ vähennä arvoa painamalla
useita kertoja.

13. Kiinnike jalustalle (¼″-kierre)

1

2

6 7

3
4

5

10

8

9

11

Suomi

12

35

13

Käyttö

Lataaminen

1. Liitä mukana tuleva USB-C-johto USB-laturiin ja USB-porttiin (7).
Näytön kuvakkeesta näkyy, kun lataus on käynnissä ja kun akku on täynnä.

2. Aseta suojakansi paikalleen latauksen jälkeen ja sulje se tiiviisti.

Käynnistäminen/sammuttaminen

Käynnistä lämpökamera painamalla [ ] 3 sekunnin ajan.
Sammuta lämpökamera kameratilassa painamalla [

Valmiustila

Aktivoi valmiustila akun säästämiseksi.

1. Lämpökameran ollessa päällä laita se valmiustilaan (näyttö sammuu)
painamalla [

2. Aktivoi kamera uudelleen painamalla [

Näytön kuvakkeiden selitykset

1. Kuvan keskipisteestä mitattu
lämpötila

2. Keskipiste

3. Alimman lämpötilan alue

4. Päivämäärä ja aika

5. Akun varaustaso

6. Lämpötilan asteikko

7. Korkeimman lämpötilan alue

Suomi

Näytön tietoja ja ulkoasua voi muokata.
Katso luku Asetukset – Screen Display.

] 1 sekunnin ajan.

].

1

2
3

4

] 3 sekunnin ajan.

5

6

7

36 37

Muistikortti

ImageView

•List of stored
images

Screen Display

•CenterPoint

•HiLoPoint

•Palee

•Date&Time

HI/LO Alert

•Temp Alert

•Buzzer

•HI Alert

•LO Alert

LED light

•On

•O

Palee

•Rainbow

•Iron

•White Hot

•Black Hot

•Rainbow HC

•Lava

Seng

•Language

•Temp Unit

•Parameters

•Laser

•Time&Date

•Brightness

•Auto Power O

•AutoSave

•Format SD

•Device Info

•Factory Reset

Laitteessa on oltava asennettuna microSD-muistikortti, jotta voit tallentaa kuvia.

Muistikortin asettaminen

1. Laitteen ollessa pois päältä irrota suojakansi (1) ja aseta microSD-kortti
muistikorttipaikkaan (6).

2. Jotkut muistikortit täytyy formatoida (tyhjentää) ennen niiden käyttöä, katso
luku Asetukset - Setting/Format SD.

Kuvan tallentaminen muistikortille

1. Osoita kameralla mitattavaa kohdetta kohti. Näytön vasemmassa
yläkulmassa näkyy kohteen keskikohdasta mitattu lämpötila.

2. Tallenna kuva muistikortille painamalla liipasinta.

Kohteessa näkyy punainen piste niin pitkään kuin liipasinta painetaan, jos laserosoitin
on aktivoitu asetuksissa. Kuva tallentuu muistikortille, kun liipaisin vapautetaan.

Asetukset

1. Näytä asetusten valikko painamalla [ OK ].

2. Siirry listalla / muuta arvoa painamalla lyhyesti tai pitkään [
Vahvista valinta painamalla [ OK ].

3. Poistu asetuksista painamalla [

].

Voit palata milloin vain kameratilaan painamalla liipaisinta (5).

• ImageView - Selaa tallennettuja kuvia.

- Kuvan ollessa valittuna paina [ OK ] nähdäksesi lisää vaihtoehtoja:
PictureInfo: Näytölle ilmestyy valitun kuvan tiedot.
Delete: Poista valittu kuva valitsemalla ”Yes” tai keskeytä kuvan
poistaminen valitsemalla ”No”.

] tai [ ▼ ].

▲

Suomi

37

• Screen Display - Valitse, mitä näytöllä näkyy.

- CenterPoint: Näytön keskelle aktivoituu ristilinja.

- HiLoPoint: Mittauskohteen korkeimman ja alimman lämpötilan
automaattinen etsintä.

- Palette: Näyttää valitun väriskaalan korkeimmalle ja matalimmalle lämpötilalle.

- Date&Time: Näyttää päivämäärän ja ajan.

• HI/LO Alert:

- Temp Alert: Näytöllä aktivoituu varoituskuva, kun lämpötila on asetettujen
raja-arvojen ulkopuolella.

- Buzzer: Merkkiääni aktivoituu, kun lämpötila on asetettujen raja-arvojen
ulkopuolella.

- HI Alert: Ylin raja-arvo.

- LO Alert: Alin raja-arvo.

• LED light - Aktivoi LED-valaistuksen.

• Palette - Valitse väriskaala, joka edustaa mitattuja lämpötiloja.

- Rainbow, Iron, White Hot, Black Hot, Rainbow HC, Lava

• Settings:

- Language: Valitse kieli: englanti, saksa, espanja, ranska tai venäjä.

- Temp Unit: Valitse lämpötilan yksikkö: °C tai °F.

- Parameters: Aseta emissiivisyys ε. Säädä lämpötilan kompensointi +/−.

- Laser: Liipaisimen painaminen aktivoi laserosoittimen.

- Time&Date:
Time Format - Valitse 12 tai 24 tunnin ajannäyttötapa.

Suomi

Time - Ajan asettaminen.
Date - Päivämäärän asettaminen.

- Brightness: Säädä näytön kirkkaus.
Valitse matala ”Low”, keskitaso ”Middle” tai korkea ”High”.

- Auto Power Off: Valitse sammuuko lämpökamera automaattisesti,
kun se on ollut käyttämättä jonkin aikaa. Valitse 5 min, 10 min, 30 min tai
Off (pois päältä).

- AutoSave: Valitse tallennetaanko kuva muistikortille ilman vahvistusta.
Tämän toiminnon ollessa sammutettuna näytöllä näkyy ”Save”, kun liipaisin
on vapautettu. Tallenna valitsemalla [ OK ] tai keskeytä valitsemalla [

].

38 39

- Format SD: Formatointi poistaa kaiken muistikortille aiemmin tallennetun
datan. Vahvista formatointi valitsemalla ”Yes”.

- Device Info: Näytä lämpökameran mallinumero, ohjelmisto ja tieto
muistikortin kokonaiskapasiteetista sekä jäljellä olevasta tallennustilasta.

- Factory Reset: Palauttaa laitteen tehdasasetukset. Vahvista
tehdasasetusten palauttaminen valitsemalla ”Yes”.

Ohjelmisto (UNI-T)

UNI-T-ohjelmiston avulla voit tietokoneella katsella tallennettuja kuvia, nähdä
tallennetun mittausdatan, luoda uusia mittauspisteitä ja muuttaa mittaustulokset
PDF-muotoon.

Järjestelmävaatimukset

Tietokone PC, jossa USB-portti 2.0/3.0
Käyttöjärjestelmä Windows Vista, Windows 7–10
Suoritin 1 GHz tai suurempi
Muisti 1 GB tai enemmän
Kovalevyn tila 2 GB tai enemmän

Asennus

1. Mene osoitteeseen www.clasohlson.fi ja etsi tuote tuotenumerolla (36-9240).

2. Lataa asennustiedosto (Setup.exe) tietokoneellesi. Käyttöjärjestelmästä ja
selaimesta riippuen saattaa tulla näkyviin erilaisia varoituksia. Ohita ne ja
asenna ja lataa ohjelma asennusohjelman ohjeiden mukaan.

Lämpökameran liittäminen

1. Liitä pakkauksen USB-kaapeli USB-C-porttiin (7) ja tietokoneen vapaaseen
USB-porttiin.

2. Käynnistä lämpökamera ja odota, kunnes tietokone havaitsee laitteen.
Näytöllä näkyy [

].

Suomi

39

Käyttö

Avaa UNI-T-ohjelma.

1

2

3

1. Valikko
File Connect Muodosta USB-yhteys lämpökameraan

Disconnect Sulje yhteys
Option Kielen asetus ja tiedostojen haku

Close Lopeta ohjelma
Help User Manual Käyttöohje

2. [ Files ] Tallennetut tiedostot
[ Viewer ] Kuvan näyttö

3. Lista liitetyistä tallennusvälineistä (SD-kortti)

4. Näkymä

Suomi

5. Taulukko/Listaus

6. Liitännän tila

5

4

6

• Kun USB-yhteys lämpökameraan on muodostettu, liitännän tilassa (6) lukee
”USB flash disk is open”.

• Näkymässä näkyy SD-kortille tallennetut tiedostot. Voit vaihtaa näkymän
tilaksi taulukon tai listauksen.

40 41

Kaksoisnapauta kuvaa näkymässä. Kuvan näyttö aukeaa.

8 9

10

7

11

7. Lämpötilan asteikko

8. Työkalut

9. Lämpötilan yksikkö

10. Kuvan tiedot

11. Lista omista pisteistä/linjoista/alueista

Työkalut

Luo omia mittauspisteitä käyttämällä eri työkaluja.

12 13 14 15 16 17

12. Kohdistin

13. Liitä mittauspiste/-linja/-alue

14. Värin valitsin

15. Poista merkitty piste/linja/alue

16. Poista kaikki pisteet/linjat/alueet

17. Luo PDF-raportti

41

Suomi

Huolto ja kunnossapito

Pyyhi tuote kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta.
Älä käytä liuottimia tai syövyttäviä kemikaaleja.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen
seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä
johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi
tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan
käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia
kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote
kierrätetään vastuullisella tavalla.

Tekniset tiedot

IR-sensorin tarkkuus 120×90 pikseliä
Näkökenttä (FOV) 50°×38° (H×V)

Vähimmäisetäisyys
mitattavaan kohteeseen 0,1 m

Laser Luokka II
Lasertyyppi λ 630-670 nm, P < 1mW
Mittausalue −20...400 °C (± 2 °C tai ± 2 %)
Mittaustarkkuus 0,1 °C
Näytön tyyppi 2,4″ TFT LCD
Näytön tarkkuus 320×240

Suomi

Muistikortti 32 GB microSD
Kuvaformaatti BMP

Akku 3,7 V, 2600 mAh, litiumioni (18650)
Latausaika noin 2,5 tuntia
Käyttöaika noin 8 tuntia

IP-luokka IP54
Mitat (P×L×K) 197×72×60 mm

42 43

43

Sverige

Kundtjänst tel: [phone]
e-post: [email protected]
Internet www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00
e-post: [email protected]
Internett www.clasohlson.no
Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi

Asiakaspalvelu puh.: 020 111 2222
sähköposti: [email protected]
Internet www.clasohlson.fi
Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI
