Page 1

English

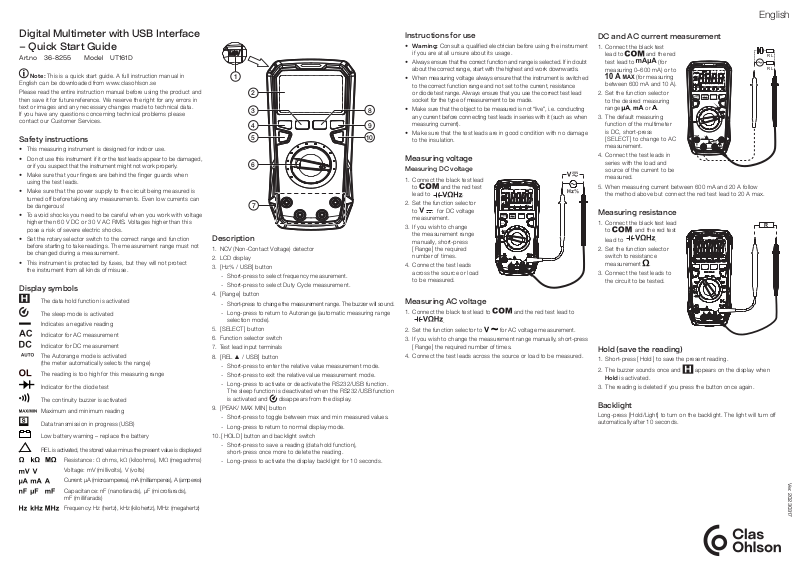

Digital Multimeter with USB Interface – Quick Start Guide

Art.no 36-8255 Model UT161D

Note: This is aquick start guide. A full instruction manual in

English can be downloaded from www.clasohlson.se Please read theentire instruction manual before using theproduct and

then save it for future reference. We reserve theright for any errors in text or images and any necessary changes made to technical data. If you have any questions concerning technical problems please contact our Customer Services.

Safety instructions

• This measuring instrument is designed for indoor use.

• Do not use this instrument if it or thetest leads appear to be damaged, or if you suspect that theinstrument might not work properly.

• Make sure that your ﬁngers are behind theﬁnger guards when using thetest leads.

• Make sure that thepower supply to thecircuit being measured is turned off before taking any measurements. Even low currents can be dangerous!

• To avoid shocks you need to be careful when you work with voltage higher then 60VDC or 30VAC RMS. Voltages higher than this pose arisk of severe electric shocks.

• Set therotary selector switch to thecorrect range and function before starting to take readings. The measurement range must not be changed during ameasurement.

• This instrument is protected by fuses, but they will not protect theinstrument from all kinds of misuse.

Display symbols

The data hold function is activated

The sleep mode is activated

Indicates anegative reading

Indicator for AC measurement

Indicator for DC measurement

The Autorange mode is activated

(themeter automatically selects therange)

The reading is too high for this measuring range

Indicator for thediode test

The continuity buzzer is activated

Maximum and minimum reading

Data transmission in progress (USB)

Low battery warning – replace thebattery

REL is activated, thestored value minus thepresent value is displayed

Resistance: Ω ohms, kΩ (kiloohms), MΩ (megaohms)

Voltage: mV (millivolts), V (volts)

Current: μA (microamperea), mA (milliamperes), A (amperes)

Capacitance: nF (nanofarads), μF (microfarads),

mF(millifarads)

Frequency: Hz (hertz), kHz (kilohertz), MHz(megahertz)

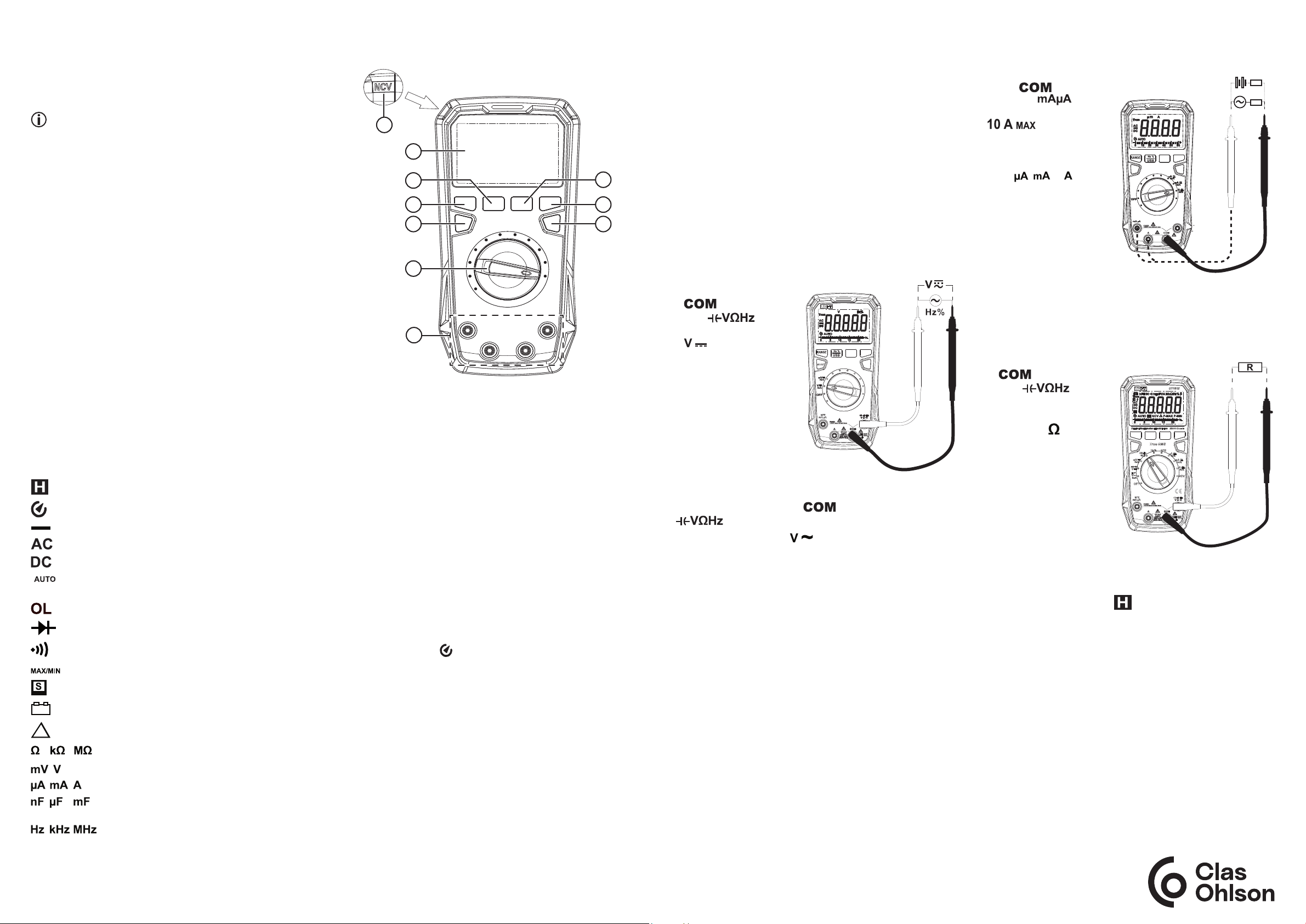

Description

1. NCV (Non-Contact Voltage) detector

2. LCD display

3. [ Hz% / USB ] button

- Short-press to select frequency measurement.

- Short-press to select Duty Cyclemeasurement.

4. [ Range ] button

- Short-press to change themeasurement range. The buzzer will sound.

- Long-press to return to Autorange (automatic measuring range selection mode).

5. [ SELECT ] button

6. Function selector switch

7. Test lead input terminals

8. [ REL ▲ / USB ] button

- Short-press to enter therelative value measurement mode.

- Short-press to exit therelative value measurement mode.

- Long-press to activate or deactivate theRS232/USB function. The sleep function is deactivated when theRS232/USB function is activated and

9. [ PEAK/ MAX MIN ] button

- Short-press to toggle between max and min measured values.

- Long-press to return to normal display mode.

10. [ HOLD ] button and backlight switch

- Short-press to save areading (data hold function), short-press once more to delete thereading.

- Long-press to activate thedisplay backlight for 10 seconds.

disappears from thedisplay.

Instructions for use

• Warning: Consult aqualiﬁed electrician before using theinstrument if you are at all unsure about its usage.

• Always ensure that thecorrect function and range is selected. If in doubt about thecorrect range, start with thehighest and work downwards.

• When measuring voltage always ensure that theinstrument is switched to thecorrect function range and not set to thecurrent, resistance or diode test range. Always ensure that you use thecorrect test lead socket for thetype of measurement to be made.

• Make sure that theobject to be measured is not “live”, i.e. conducting any current before connecting test leads in series with it (such as when

measuring current).

• Make sure that thetest leads are in good condition with no damage to theinsulation.

Measuring voltage

Measuring DC voltage

1. Connect theblack test lead to and thered test lead to .

DC and AC current measurement

1. Connect theblack test lead to and thered test lead to measuring 0–600 mA) or to

(for measuring

between 600mA and 10A).

2. Set thefunction selector to thedesired measuring range

, or .

3. The default measuring function of themultimeter is DC, short-press [ SELECT ] to change to AC measurement.

4. Connect thetest leads in series with theload and source of thecurrent to be measured.

5. When measuring current between 600mA and 20A follow themethod above but connect thered test lead to 20A max.

(for

2. Set thefunction selector to measurement.

3. If you wish to change themeasurement range manually, short-press [ Range ] therequired number of times.

4. Connect thetest leads across thesource or load to be measured.

for DC voltage

Measuring resistance

1. Connect theblack test lead to and thered test

lead to

2. Set thefunction selector switch to resistance

measurement

3. Connect thetest leads to thecircuit to be tested.

Measuring AC voltage

1. Connect theblack test lead to and thered test lead to .

2. Set thefunction selector to

for AC voltage measurement.

3. If you wish to change themeasurement range manually, short-press

[ Range ] therequired number of times.

4. Connect thetest leads across thesource or load to be measured.

Hold (save thereading)

1. Short-press [ Hold ] to save thepresent reading.

2. The buzzer sounds once and

appears on thedisplay when

Hold is activated.

3. The reading is deleted if you press thebutton once again.

Backlight

Long-press [Hold/Light] to turn on thebacklight. The light will turn off automatically after 10 seconds.

Ver. 20230317

Page 2

Svenska

Multimeter med USB Snabbguide

Art.nr 36-8255 Modell UT161D

Obs! Detta är ensnabbstartsguide. En fullständig bruksanvisning

på engelska ﬁnns att ladda ner från www.clasohlson.se Läs igenom hela bruksanvisningen före användning och spara den

sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhetsföreskrifter

• Mätinstrumentet är utformat för inomhusbruk.

• Använd inte instrumentet om instrumentet eller dess testkablar ser ut att vara skadade eller om du misstänker att instrumentet inte fungerar som det ska.

• Se till att dina ﬁngrar är bakom testkablarnas ﬁngerskydd när du använder testkablarna.

• Kontrollera att strömmen är avstängd innan du gör några ingrepp iströmkretsen. Även små strömstyrkor kan vara farliga!

• För att undvika stötar ska du vara mycket försiktig när du arbetar med högre spänning än 60 V DC eller 30 V AC RMS. Högre spänning medför enrisk för kraftiga stötar.

• Ställ in rätt mätområde med mätfunktionsväljaren innan mätningen påbörjas. Mätområdet får inte ändras under pågående mätning.

• Instrumentet är skyddat med säkringar, men de skyddar inte mot alla typer av felanvändning.

Displaysymboler

Datahold-funktion aktiverad

Sleep-läge aktiverat

Visarnegativ avläsning

AC-avläsning

DC-avläsning

Autorange aktiverat (automatisk inställning av mätområde)

Mätvärdet är för högt för att visas ivalt mätområde

Indikator för diodtest

Summeraktiverad för avbrottsmätning (kontinuitetsmätning)

Max-/min. avläsning

Datakommunikation (USB)

Batterivarning, byt batteri

REL är aktiverad, sparat mätvärde minus aktuellt

mätvärdevisas

Motstånd: Ω ohm, kΩ (kiloohm), MΩ (megaohm).

Spänning: mV (millivolt), V (volt).

Strömstyrka: μA (microampere),

mA (milliampere), A (ampere).

Kapacitans: nF (nanofarad),

μF (microfarad), mF(millifarad).

Frekvens: Hz (hertz), kHz (kilohertz),

MHz(megahertz).

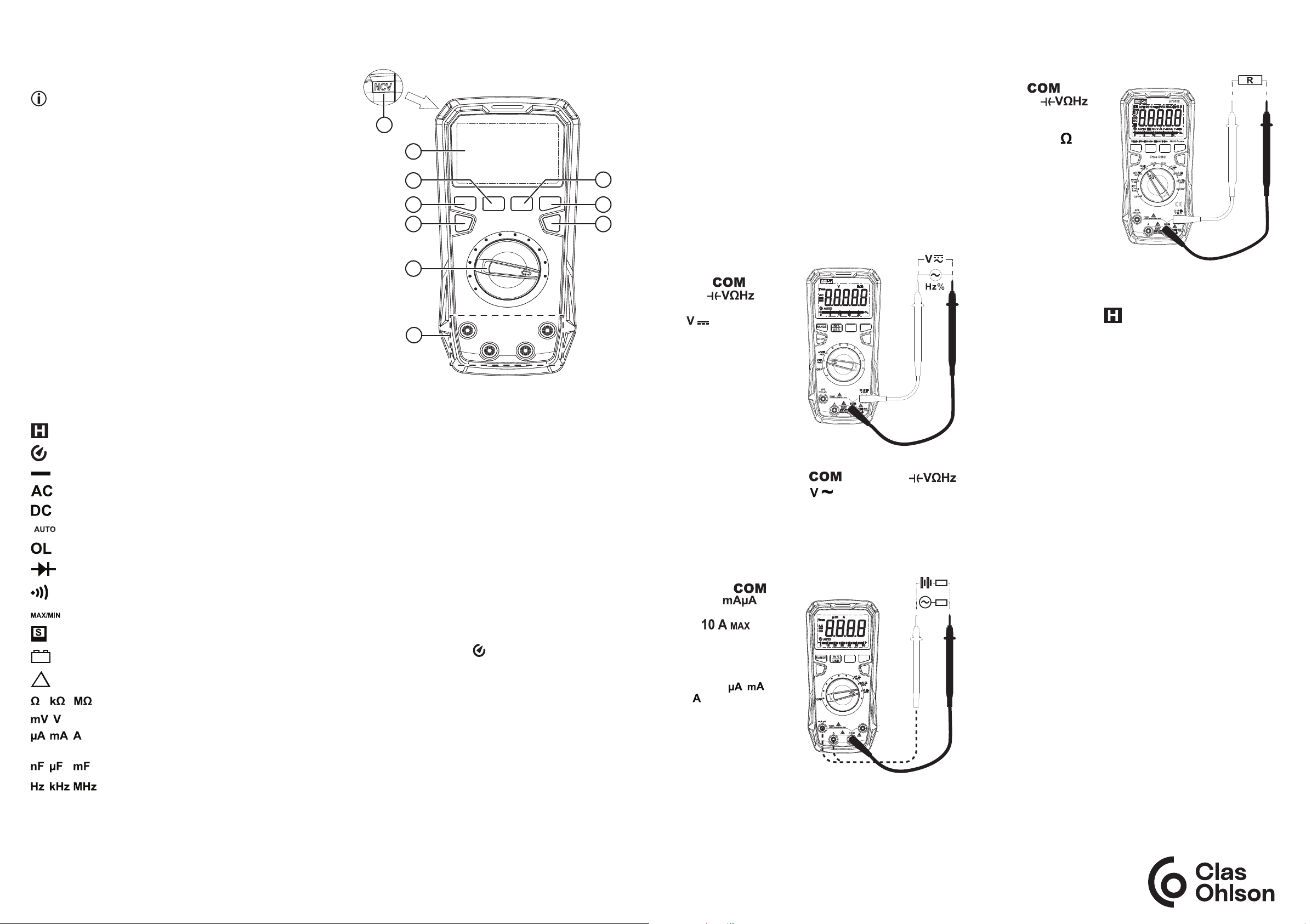

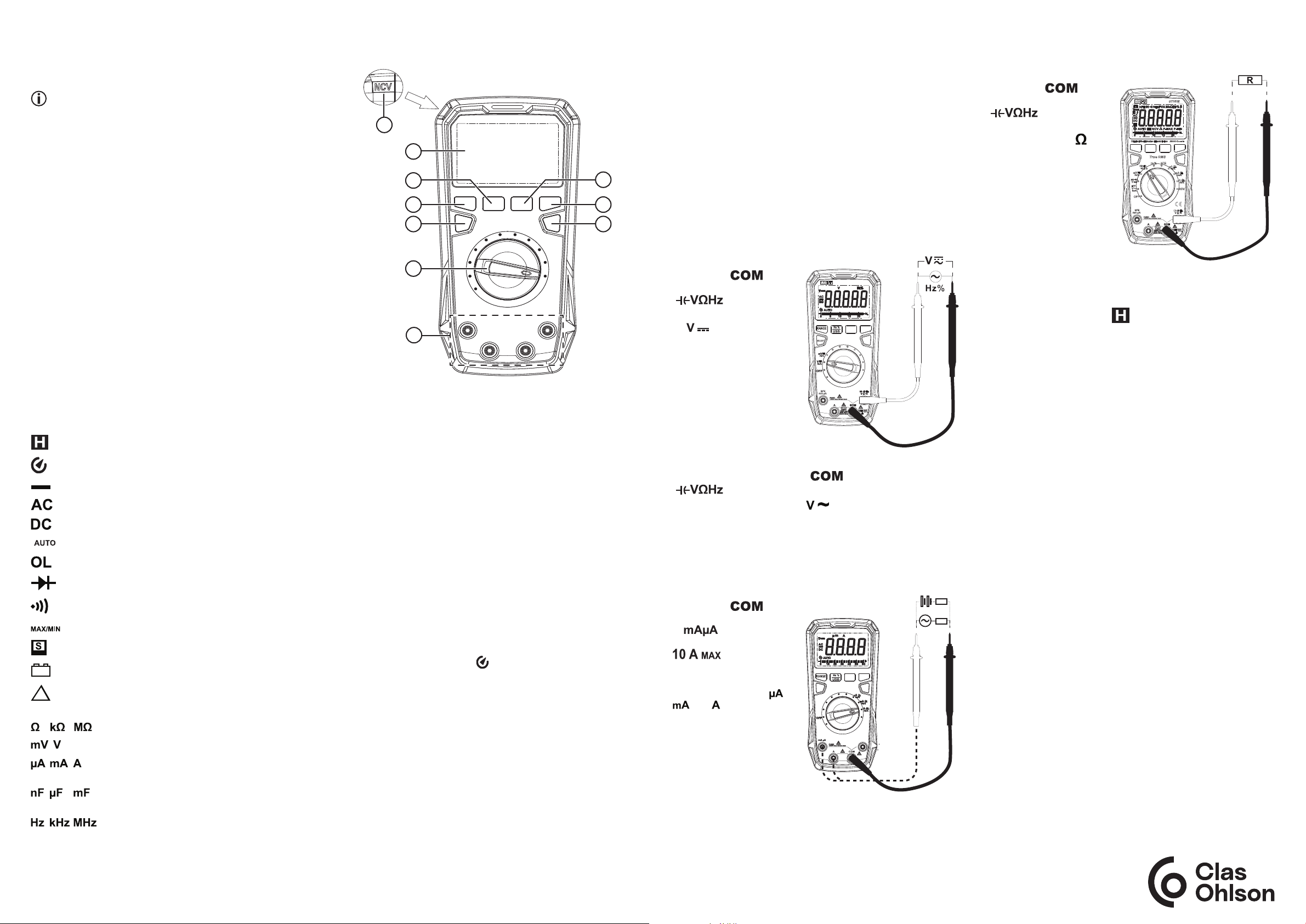

Beskrivning

1. NCV (Non-Contact Voltage) Beröringsfri spänningsmätning.

2. LCD-display

3. [ Hz% / USB ]

- Tryckför att mäta frekvens.

- Tryckför att välja Duty Cyclevalue.

4. [ Range ]

- Tryck ﬂera gånger för att stega genom mätområdet. Summern ljuder.

- Håll in ica två sekunder för att återgå till Autorange (automatisk inställning avmätområde).

5. [ SELECT ]

6. Mätfunktionsväljare

7. Anslutningar för testkablar

8. [ REL ▲ / USB ]

- Tryckengång för att öppna REL-läge.

- Tryckengång för att stänga av REL-läge.

- Hållin ica två sekunder för att aktivera eller stänga av RS232/ USB-funktion. Sleep-funktionen stängs av när RS232/USBfunktionen aktiveras och

9. [ PEAK/ MAX MIN ]

- Tryckför att växla mellan max- och min. mätvärde.

- Hållin ica två sekunder för att återgå till normalvisning.

10. [ HOLD ] Sparamätvärde, belysning

- Tryckför att spara mätvärde (hold-funktion), tryck igen för att radera mätvärde.

- Hållin ica två sekunder för att tända displayens bakgrundsbelysning icatiosekunder.

visas inte på displayen.

Användning

• Varning! Rådfråga enyrkesman innan du börjar, om du är det minsta osäker på instrumentets användning.

• Se alltid till att rätt funktion och mätområde väljs. Om du är osäker på korrekt mätområde ska du börja med det högsta och arbeta dig nedåt.

• Kontrollera alltid innan spänningsmätning att instrumentet är inställt på rätt mätområde och inte inställt på ström-, resistans- eller diodmätning. Se till att du alltid använder rätt anslutning till testkablarna för den typ av mätning som ska göras med instrumentet.

• Kontrollera att mätobjektet inte är strömförande innan du kopplar in

Mätning av resistans

1. Koppladen svarta testkabeln till och den röda testkabeln till

2. Ställin mätfunktions väljaren på resistans mätning

3. Kopplatestkablarna till den krets som skamätas.

testkablarna iserie med mätkretsen (t.ex. vid mätning av ström).

• Se till att testkablarna är igott skick och att deras isolering inte är skadad.

Mätning av spänning

Mätning av likspänning

1. Koppladen svarta testkabeln till och den röda testkabeln till

2. Ställin mätfunktions väljaren på

för mätning av

likspänning.

Hold (spara mätvärde)

1. Tryckpå knappen [ Hold ] för att spara aktuellt mätvärde.

2. Summern piper engång och äraktiverat.

3. Mätvärdet raderas om du trycker engång till på knappen.

visas på displayen när Hold

3. Omdu vill ändra mätskala manuellt, tryck på [ Range ] ﬂeragånger.

4. Kopplatestkablarna till spänningskällan

Belysning

Håll in [ Hold/Light ] ica två sekunder för att tända displayens bakgrundsbelysning ica 10 sekunder.

eller belastningen som skamätas.

Mätning av växelspänning

1. Koppladen svarta testkabeln till och den röda testkabeln till

2. Ställin mätfunktions väljaren på

3. Omdu vill ändra mätskala manuellt, tryck på [ Range ] ﬂeragånger.

4. Kopplatestkablarna till spänningskällan eller belastningen som skamätas.

för mätning av växelspänning.

Mätning av likström och växelström

1. Koppladen svarta testkabeln till och den röda test kabeln till (för mätning mellan 0–600mA) eller till

(vid mätning

mellan 600 mA och 10 A).

2. Ställin mätfunktionsväljaren på önskat mätområde

eller .

3. Multimetern är förinställd för att mäta DC, tryck [ SELECT ] för att ändra till AC-mätning.

4. Seriekoppla testkablarna mellan strömkälla och belastningen som skamätas.

5. Vid mätning av ström mellan 600mA och 20A följer du metoden ovan, men kopplar den röda testkabeln till 20 A max.

Ver. 20230317

Sverige • kundtjänst, tel. 0247/445 00 e-post: [email protected] internet: www.clasohlson.se brev: Clas Ohlson AB, 793 85 Insjön

Page 3

Norsk

Multimeter med USB Hurtigguide

Art.nr. 36-8255 Modell UT161D

Obs! Dette er enhurtigguide. En komplett bruksanvisning på

engelske kan lastes ned fra www.clasohlson.se Les gjennom hele bruksanvisningen før produktet tas ibruk, og ta vare

på den for fremtidig bruk. Vi tar forbehold om eventuelle feil itekst og bilder, samt endringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

• Måleinstrumentet er beregnet for innendørsbruk.

• Ikke bruk instrumentet hvis det eller ledningene er skadet eller hvis instrumentet ikke fungerer som det skal.

• Pass på at ﬁngrene er bak testkablenes ﬁngerbeskyttelse når du bruker testkablene.

• Du må være sikker på at strømmen er frakoblet før du foretar inngrep istrømkretsen. Selv små strømstyrker kan være farlige!

• For åunngå støt skal du være svært forsiktig når det jobbes med høyere spenning enn 60 V DC eller 30 V AC RMS. Høyre spenning medfører fare for kraftig støt.

• Still inn riktig måleområde med funksjonsbryteren før målingen startes. Måleområde må ikke endres mens måling pågår.

• Instrumentet er beskyttet med sikringer, men de beskytter ikke instrumentet mot alle typer feil bruk.

Displaysymboler

Datahold-funksjonen er aktivert

Sleep-modus aktivert

Viser negativ avlesing

AC-avlesing

DC-avlesing

Autorange er aktivert (automatisk innstilling av måleområde)

Måleverdien er for høy til åvise det valgte måleområdet

Indikator for diodetest

Summer aktivert for avbruddsmåling (kontinuitetsmåling)

Maks-/min.-avlesing

Datakommunikasjon (USB)

Batterivarsler, varsler at batteri må skiftes

REL er aktivert, lagret måleverdi minus aktuell måleverdi vises

Motstand: Ω ohm, kΩ (kiloohm), MΩ (megaohm)

Spenning: mV (millivolt), V (volt)

Strømstyrke: μA (microampere), mA (milliampere),

A (ampere)

Kapasitans: nF (nanofarad), μF (microfarad), mF(millifarad)

Frekvens: Hz (hertz), kHz (kilohertz), MHz (megahertz)

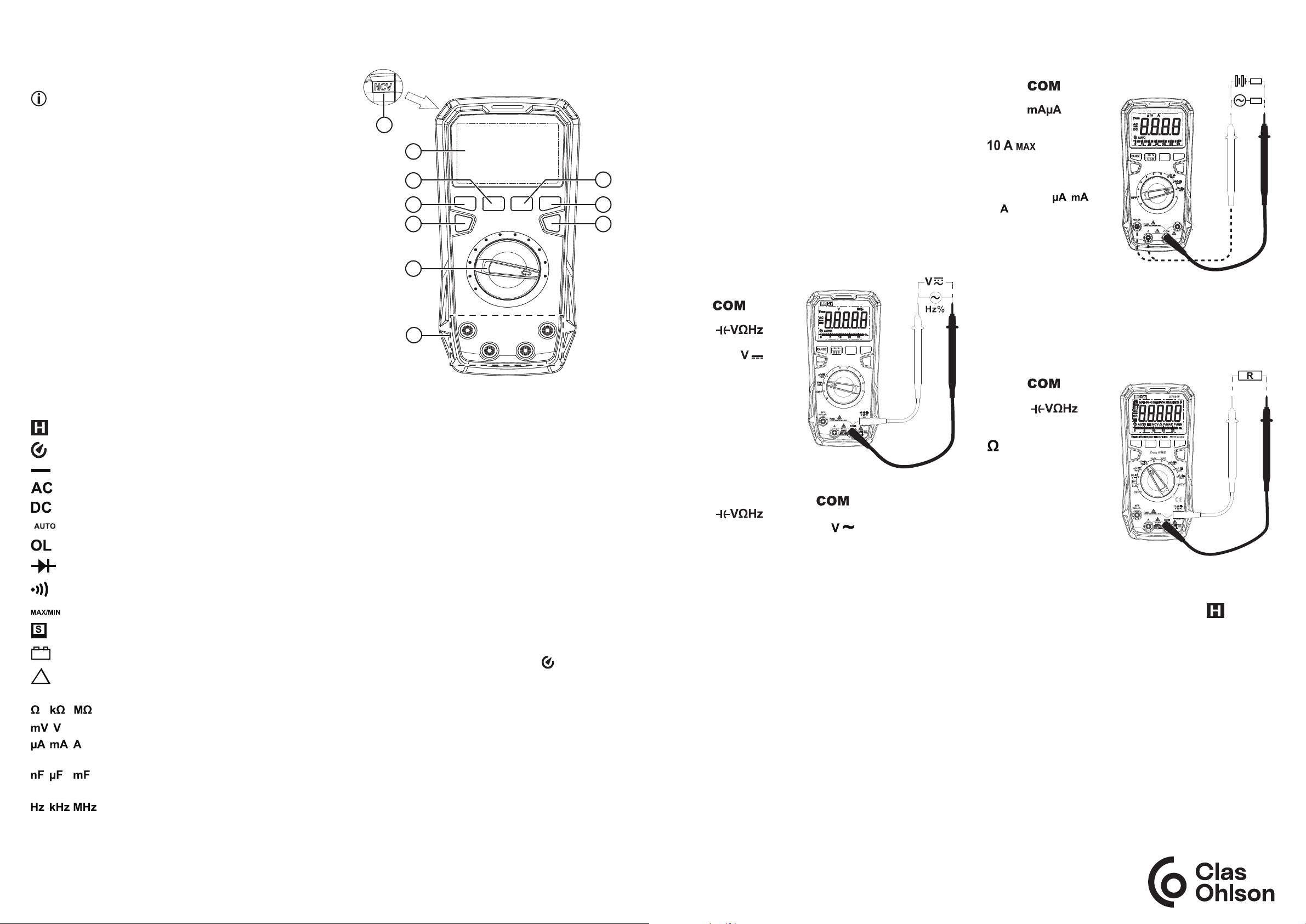

Beskrivelse

1. NCV (Non-Contact Voltage) Berøringsfri spenningsmåling.

2. LCD-skjerm

3. [ Hz% / USB ]

- Trykk for åmåle frekvens.

- Trykk for åvelge Duty Cycle value.

4. [ Range ]

- Trykk ﬂere ganger for åendre måleområde. Summeren avgir lyd.

- Holdes inne icirka to sekunder for ågå tilbake til Autorange (automatisk innstilling av måleområde).

5. [ SELECT ]

6. Målefunksjonsbryter

7. Tilkobling av testkabler

8. [ REL ▲ / USB ]

- Trykk én gang for ååpne REL-modus.

- Trykk én gang for ålukke REL-modus.

- Hold inne icirka to sekunder for åaktivere eller lukke RS232/ USB-funksjonen. Sleep-funksjonen lukkes når RS232/USBfunksjonen aktiveres og

9. [ PEAK/ MAX MIN ]

- Trykk for åskifte mellom maksimums- og minimumsmåleverdier.

- Hold inne icirka to sekunder for ågå tilbake til normalvisning.

10. [ HOLD ] Lagre målt verdi, belysning

- Trykk for ålagre måleverdier (hold-funksjon), trykk engang til for åslette måleresultatet.

- Hold inne icirka to sekunder for åtenne bakgrunnslyset idisplayet icirka ti sekunder.

vil ikke vises på displayet.

Bruk

• Advarsel! Kontakt enfagperson før du starter dersom du er iden minste tvil om bruk av instrumentet.

• Sørg alltid for at riktig funksjon og måleområde velges. Er usikker på riktig måleområde skal du starte med den høyeste og jobbe deg nedover.

• Kontroller alltid at instrumentet er innstilt på riktig måleområde før måling. Pass på at det ikke er stilt inn på strøm-, motstands- eller diodemåling. Pass på at du alltid bruker riktig uttak til testkablene for den type måling som skal foretas.

• Kontroller, før du kobler inn testekablene iserie med målekretsen,

Måling av motstand/resistans

1. Den svarte testkabelen kobles til og den røde til .

2. Still inn målefunksjonsbryteren på

resistansemåling

3. Koble testledningene til den kretsen som skal måles.

at måleobjektet ikke er strømførende (f.eks. ved måling av strøm).

• Pass på at testkablene er igod stand og at isolasjonen ikke er skadet.

Måling av spenning

Måling av likespenning

1. Den svarte testkabelen kobles til og den røde til .

2. Still målefunksjonsbryteren på

for måling av

likespenning.

Hold (lagre målt verdi)

1. Trykk på knappen [ Hold ] for ålagre aktuell målt verdi.

2. Summeren piper engang og

3. Måleverdien slettes hvis du trykker engang til på knappen.

vises på displayet når Hold er aktivert.

3. Hvis du vil endre måleskalaen manuelt, trykk på [ Range ] ﬂere ganger.

4. Koble testekablene til

Belysning

Hold [ Hold/Light ] inne icirka to sekunder for åtenne bakgrunns-

belysningen på displayet. Denne vil lyse icirka 10 sekunder. spenningskilden eller belastningen som skal måles.

Måling av vekselspenning

1. Den svarte testkabelen kobles til og den røde til .

2. Still inn målefunksjonsbryteren på

3. Hvis du vil endre måleskalaen manuelt, trykk på [ Range ] ﬂere ganger.

4. Koble testekablene til spenningskilden eller belastningen som skal måles.

for måling av vekselspenning.

Måling av likestrøm og vekselstrøm

1. Koble den svarte testkabelen til og den røde til (for målinger mellom 0–600mA) eller til (ved målinh mrllom 600 mA og 10 A).

2. Still inn målefunksjonsbryteren på ønsket måleområde

eller .

3. Multimeteret er forhåndsinnstilt for måling av DC, trykk [ SELECT ] for åendre til AC-måling.

4. Seriekoble testledningene mellom strømkilde og belastningen som skal måles.

5. Ved måling av strøm mellom 600mA og 20A følger du metoden ovenfor, men kobler den røde testkabelen til 20 A maks.

Ver. 20230317

Norge • kundesenter, tlf. 23 21 40 00 e-post: [email protected] internett: www.clasohlson.no post: Clas Ohlson AS, Postboks 485 Sentrum, 0105 Oslo

Page 4

Suomi

Yleismittari USB Pikaopas

Tuotenro 36-8255 Malli UT161D

Huom.! Tämä on pikaopas. Täydellisen, englan ninkielisen

käyttöohjeen löydät osoitteesta clasohlson.ﬁ. Lue koko käyttöohje ja säästä se tulevaa käyttöä varten.

Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys asiakaspalveluun.

Turvallisuusohjeet

• Mittalaite on tarkoitettu sisäkäyttöön.

• Älä käytä laitetta, mikäli se tai sen mittausjohdot näyttävät viallisilta tai mikäli epäilet, että laite ei toimi niin kuin sen pitäisi.

• Varmista, että sormesi ovat mittausjohtojen sormisuojien takana ennen kuin käytät mittausjohtoja.

• Varmista, että virta on sammutettu ennen kuin kosket virtapiiriin. Alhainenkin virranvoimakkuus saattaa aiheuttaa vaaratilanteen!

• Välttääksesi sähköiskuja työskentele erittäin varoen, kun jännite on yli 60 V DC tai 30 V AC RMS. Korkeampi jännite aiheuttaa voimakkaan sähköiskun vaaran.

• Aseta oikea mittausalue mittaustoiminnon valitsimella ennen mittauksen aloittamista. Mittausaluetta ei saa muuttaa mittauksen aikana.

• Laite on suojattu sulakkeilla, mutta ne eivät suojaa laitetta kaiken tyyppiseltä väärinkäytöltä.

Näytön kuvakkeet

Datahold-toiminto aktivoitu

Sleep-tila aktivoitu

Näyttää negatiivisen lukeman

AC-mittaus

DC-mittaus

Autorange aktivoitu (mittausalueen automaattinen asettaminen)

Mittaustulos on liian suuri näytettäväksi valitulla mittausalueella

Dioditestauksen merkki

Jatkuvuusmittauksen äänimerkki aktivoitu

Suurin/pienin mittaustulos

T iedonsiirto (USB)

Pariston alhaisen varaustason varoitus, vaihda paristo

REL aktivoitu, näytöllä näkyy tallennettu mittaustulos,

josta on vähennetty tämänhetkinen tulos

Vastus: Ω ohmi, kΩ (kilo-ohmi), MΩ (megaohmi)

Jännite: mV (millivoltti), V (voltti)

Sähkövirran voimakkuus: μA (mikroampeeri),

mA (milliampeeri), A (ampeeri).

Kapasitanssi: nF (nanofaradi), μF (mikrofaradi),

mF(millifaradi).

Taajuus: Hz (hertsi), kHz (kilohertsi), MHz(megahertsi).

Kuvaus

1. NCV (Non-Contact Voltage) Kosketukseton jännitteen mittaus.

2. LCD-näyttö

3. [ Hz% / USB ]

- Mittaa taajuus painamalla painiketta.

- Valitse Duty Cyclevalue painamalla painiketta.

4. [ Range ]

- Siirry mittausalueella painamalla painiketta useita kertoja. Äänimerkki kuuluu.

- Palaa Autorange-tilaan (mittausalueen automaattinen asettaminen) painamalla painiketta noin kahden sekunnin ajan.

5. [ SELECT ]

6. Mittaustoiminnon valitsin

7. Mittausjohtojen liitännät

8. [ REL ▲ / USB ]

- Aktivoi REL-tila painamalla painiketta kerran.

- Sulje REL-tila painamalla painiketta kerran.

- Aktivoi tai sulje RS232/USB-toiminto painamalla painiketta noin kahden sekunnin ajan. Sleep-toiminto poistuu käytöstä, kun RS232/USB-toiminto aktivoidaan ja

9. [ PEAK/ MAX MIN ]

- Vaihda maksimi- ja minimimittausarvon välillä painamalla painiketta.

- Palaa takaisin normaaliin näyttöön painamalla painiketta noin kahden sekunnin ajan.

10. [ HOLD ] Mittaustuloksen tallennus, näytön taustavalo

- Tallenna mittaustulos (hold-toiminto) painamalla painiketta, poista mittaustulos painamalla painiketta uudelleen.

- Sytytä näytön taustavalo noin kymmenen sekunnin ajaksi painamalla painiketta noin kahden sekunnin ajan.

ei näy näytöllä.

Käyttö

• Varoitus! Jos olet yhtään epävarma laitteen käytöstä, käänny ammattilaisen puoleen ennen laitteen käyttöä.

• Varmista aina, että valitset oikean toiminnon ja mittausalueen. Jos et ole varma oikeasta mittausalueesta, aloita suurimmasta ja siirry pienempään päin.

• Varmista aina ennen jännitteen mittausta, että laitteesta on valittu oikea mittausalue ja että sitä ei ole asetettu virran, resistanssin tai diodin mittaustilaan. Varmista, että käytät oikeaa, kullekin mittaukselle sopivaa mittausjohtojen liitäntää.

• Varmista, ettei mittauskohde ole jännitteinen, ennen kuin kytket mittausjohdot mitattavaan piiriin (esim. mitatessasi virtaa).

• Varmista, että mittausjohdot ovat kunnossa ja ettei niiden eriste ole vaurioitunut.

Jännitteen mittaus

Tasajännitteen mittaus

1. Liitä musta mittausjohto liitäntään ja punainen mittausjohto liitäntään .

2. Aseta mittaustoiminnon valitsin kohtaan (tasajännitteen mittaus).

3. Jos haluat muuttaa mitta-asteikkoa manuaalisesti, paina toistuvasti [ Range ].

4. Liitä mittausjohdot mitattavaan jännitelähteeseen tai kuormitukseen.

Vaihtojännitteen mittaus

1. Liitä musta mittausjohto liitäntään ja punainen mittausjohto liitäntään

2. Aseta mittaustoiminnon valitsin kohtaan

3. Jos haluat muuttaa mitta-asteikkoa manuaalisesti, paina toistuvasti [ Range ].

4. Liitä mittausjohdot mitattavaan jännitelähteeseen tai kuormitukseen.

(vaihtojännitteen mittaus).

Tasavirran ja vaihtovirran mittaus

1. Liitä musta mittausjohto liitäntään ja

punainen mittausjohto liitäntään

(mitatessasi 0–600mA:n virtaa) tai liitäntään

(mitatessasi

virtaa, joka on 600 mA – 10 A).

2. Aseta mittaustoiminnon valitsin haluamallesi mittausalueelle

tai .

3. Yleismittarissa on esiasetuksena DC-mittaus, vaihda AC-mittaukseen painamalla [ SELECT ].

4. Sarjakytke mittausjohdot virtalähteen ja mitattavan kuormituksen välille.

5. Mitattaessa virtaa, joka on 600 mA – 20 A, noudata yllä olevia ohjeita, mutta liitä punainen mittausjohto liitäntään 20 A max.

Resistanssin mittaus

1. Liitä musta mittausjohto liitäntään ja punainen mittausjohto liitäntään .

2. Aseta mittaustoiminnon valitsin resistanssimittauksen

kohdalle.

3. Liitä mittausjohdot mitattavaan piiriin.

Hold (mittaustuloksen tallennus)

1. Tallenna tämänhetkinen mittaustulos painamalla painiketta [ Hold ].

2. Äänimerkki kuuluu yhden kerran ja näytölle ilmestyy

, kun Hold

on aktivoitu.

3. Mittaustulos poistuu, jos painat painiketta uudelleen.

Näytön taustavalo

Sytytä näytön taustavalo noin 10 sekunnin ajaksi painamalla [ Hold/Light ] noin kahden sekunnin ajan.

Ver. 20230317

Suomi • asiakaspalvelu puh. 020 111 2222 sähköposti: [email protected] kotisivu: www.clasohlson.fi osoite: Clas Ohlson Oy, Kaivokatu 10 B, 00100 Helsinki
