English

Please read theentire instruction manual before using theproduct and then save it for future reference. We reserve theright for any errors in text or images and any necessary changes made to technical data. In theevent of technical problems or other queries, please contact our Customer Services (see address details on theback).

Information about themeter

Themultimeter has been designed and tested in accordance with therequirements for installation category II up to nominal voltages of 250V and acontamination level of2.

Categorisation

Meters are divided into different categories depending on theelectrical environment in which they are to be used and how safe/protective they are in theevent of avoltagesurge.

Themeter label should indicate which category it belongs to. Thecategorisation also determines how safe theinstrument is with regards to any overvoltage which could represent ahazard for theuser.

Thecategorisation is described brieﬂy below: In theevent of avoltage surge in theelectricity grid (atransient from

alightning strike, etc.), therisk will be greatest where themains supply cable enters thebuilding, for example. Further inside thebuilding, theresistance (impedance) in thecables will increase and connected devices will reduce and dissipate theovervoltage. Themeter category will therefore determine which electrical environment theinstrument is designed to be usedin.

Page 3

Thecategories which meters are divided into are as follows:

• Category I:For measuring electronics and products that have inbuilt

protection against voltage surges.

• Category II: For measuring single-phase equipment which is fed via

thebuilding’s electrical power supply system. Bothplug-connected and permanently installed.

• Category III: For measuring thebuilding’s electrical systems.

Permanently installed cables, sockets, fuse boxes and switchgear cabinets. Three-phase distribution (allpower supply cables and threephase equipment, machinery and appliances).

• Category IV: Three-phase at primary level and all conductors for

outdoor use.

This multimeter belongs to installation category II and is intended for measuring voltages of up to 250V in single-phase products. Themeter must not be used for measuring three-phase products, three-phase conductors or switchgear cabinets even if thenominal voltage does not exceed 250V.

Contamination level

Themeter is designed for use in environments in which contaminants which do not conduct electricity are present. Withtheexception that temporary conductor contamination can occur due to condensation.

Examples of environments with contamination level 2 are home environments in dry rooms, ofﬁces, test stations and laboratories. Inother words, rooms which have anormal indoor climate.

Themeter must not be used or stored in rooms where it could be exposed to electrically conductive contaminants in any form (solid, liquid or gas).

Themeter should for example not be exposed to relative humidities in excess of 75% or used in unheated rooms and must not be used in wetrooms or outdoors where it could getwet.

It is not intended for use with electrical equipment which is used in industry or agriculture.

English

Page 4

Safety

• This product conforms to thefollowing CE standards: EN611010-1:2010, EN61010-2-030:2010, EN61326:2013, and CAT II: 250 V, Pollution

English

Degree II.

• Theproduct is intended for indoor use only.

• Make sure that theproduct is used safely by following thesafety instructions and operating directions written in this instruction manual.

• Theproduct must never be used if it is in any way damaged or malfunctioning.

• Make sure that your ﬁngers are behind theﬁnger guards when using thetest leads.

• Make sure that thepower is turned off before working on thepower circuit. Even low voltages can be dangerous!

• Do not measure voltages higher than 250 V DC or 250 V AC RMS using this product.

• To avoid shocks you need to be very CAREFUL when you work with voltages higher than 60 V DC or 35 V AC RMS. Voltages higher than this pose arisk of harmful electric shocks.

• Set theright measuring range using theselector before starting to measure and do not change therange whilst taking ameasurement.

• Never use theproduct if thebattery cover is missing or thebattery compartment is open.

• To avoid electric shocks and damage to themeter, do not exceed theproduct’s overload limits.

• This product is protected by fuses, but they will not protect themeter from all kinds of misuse.

• Theproduct must not be used in humid, explosive or ﬂammable environments or close to strong magnetic ﬁelds.

• Replace thebattery as soon as thebattery warning symbol appears on thedisplay, alow battery can cause anincorrect reading and constitute asafety hazard.

• Neither theproduct nor its accessories may be dismantled or modiﬁed in any way.

• Remove thebattery from themeter if it is not to be used for anextended period.

• Turn theproduct off after use.

• If theproduct is placed close to astrong magnetic ﬁeld it might cause incorrect readings which can be corrected by removing thecause of theinterference.

Page 5

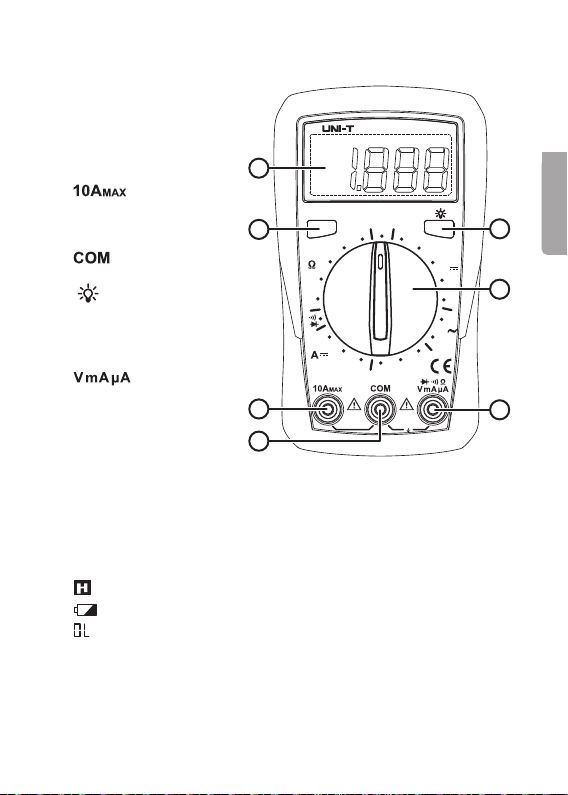

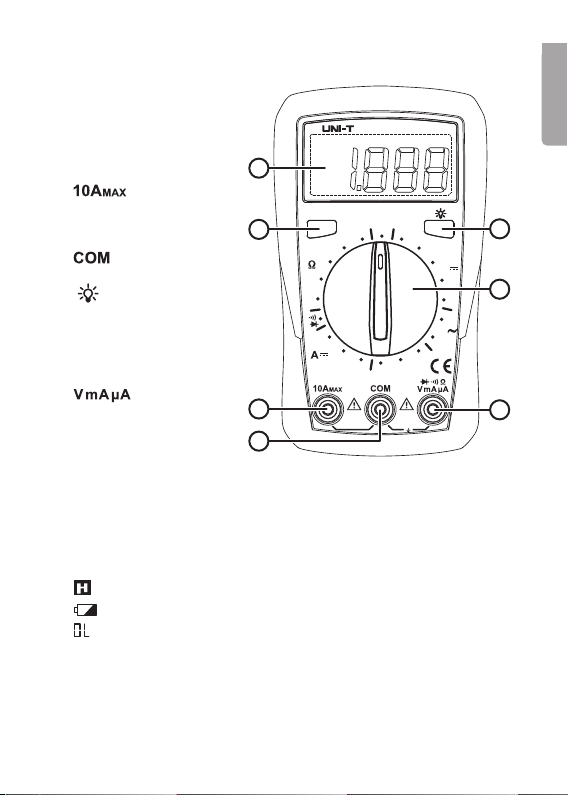

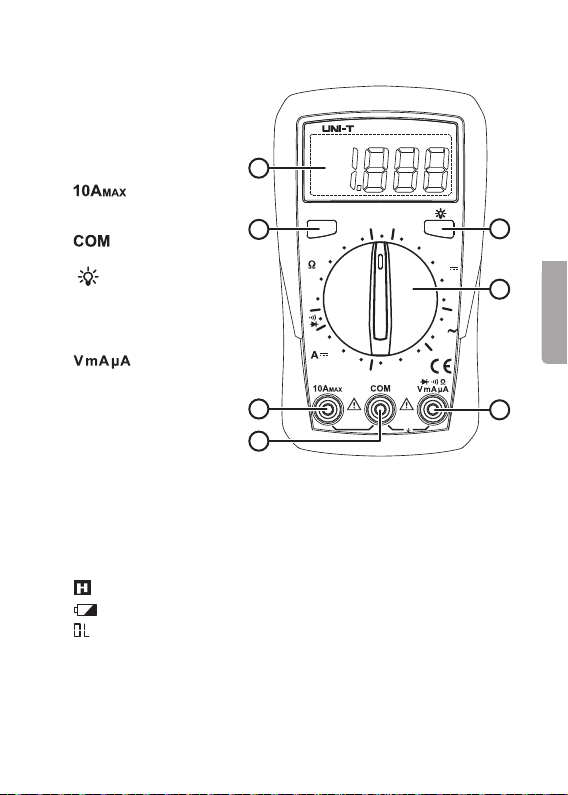

Buttons and functions

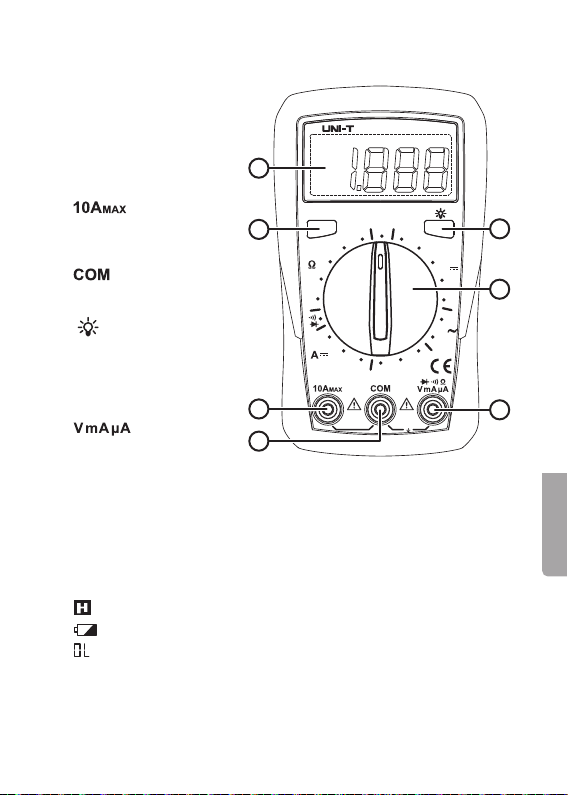

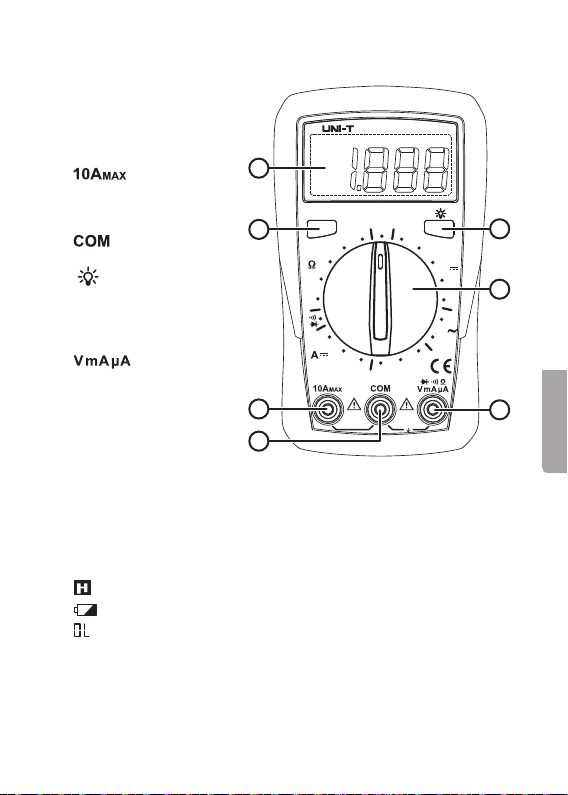

1. Display

2. [ HOLD/SEL ] Press this key to hold areading, to change between diode mode and continuity mode buzzer (yellow symbol).

UT131B

3. : connection for red test lead when measuring DC current up to 10A.

4. : connection for theblack test lead (common).

] Press to switch

5. [ thebacklight on/ off. Thelight goes off automatically after 30 seconds if not switched off.

6. Function selector switch

7. : connection for red test lead when measuring voltage, measuring DC current

HOLD/SEL

2000

200

200μ

OFF

20M

FUSED

250V Max

10 sec Max

200m

2000m

200

250

200

1.5V

12V

FUSED 200mA Max CAT II 250V

200k

20k

200m

up to 0.2 A, measuring resistance, testing diodes and measuring continuity.

Display symbols

• TheHOLD function is engaged. Thebatteries need to be replaced 2×AAA/LR03, 1.5 V.

•

This symbol appears when theresistor or diode is faulty or

•

thevoltage exceeds therange (overload). Thesymbol might also appear when ameasurement is made with reversed polarity.

English

Page 6

Instructions for use

English

Warning:

• When measuring voltage always ensure that themultimeter is switched

to thecorrect measuring range and not set to thecurrent, resistance or diode test range. Always ensure that you use thecorrect test lead terminal for thetype of measurement to be made.

• Use extreme caution when measuring voltages over 60 V, especially

when theobject being measured has ahigh power output.

• Make sure that theobject to be measured is not energised (conducting

any current) before connecting test leads in series with it (such as when measuring current).

• Make sure that thecircuit to be tested is not energised before performing

resistance measurements or diode tests.

• Always ensure that thecorrect function and range is selected. If in doubt

about thecorrect range, start with thehighest and work downwards.

• Be extremely cautious when using themultimeter on aninductive

component such as atransformer, relay coil and thelike. High voltage may be induced at themeasuring points if anopen circuit occurs.

• Make sure that thetest leads are in good condition with no damage to

theinsulation.

• If you replace thefuse, make sure that it is thecorrect type and rating.

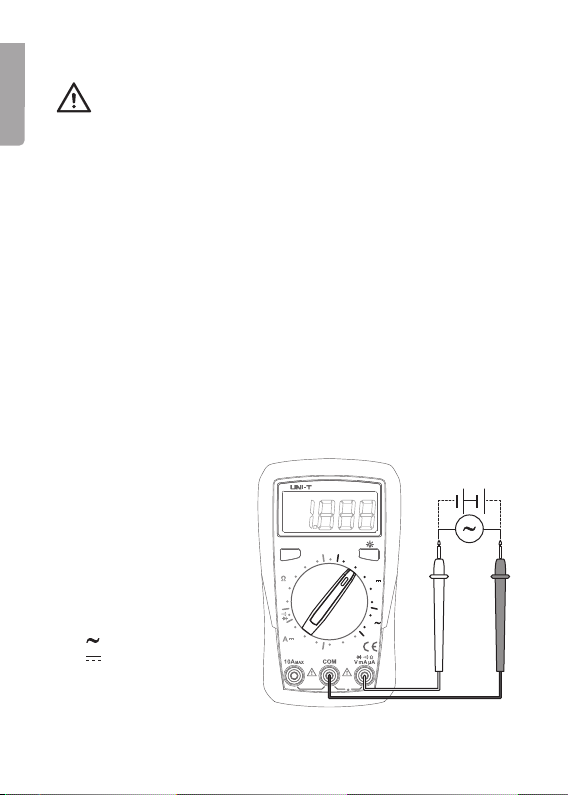

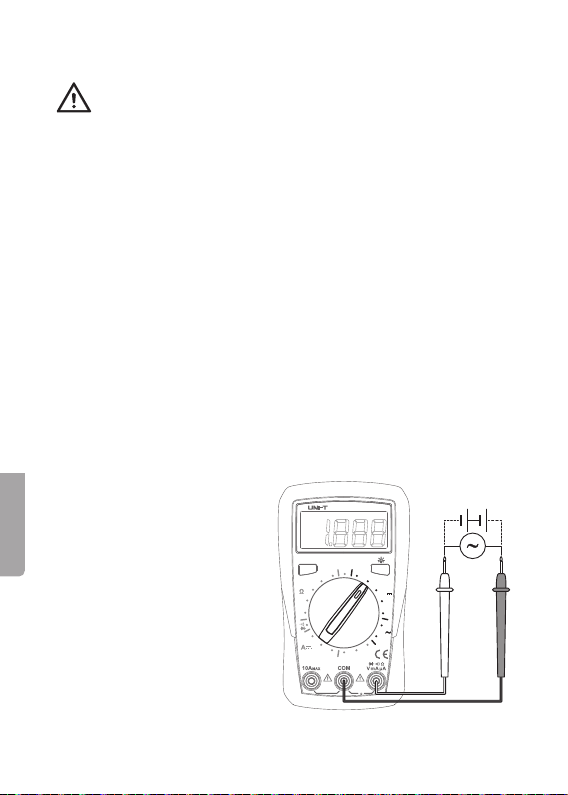

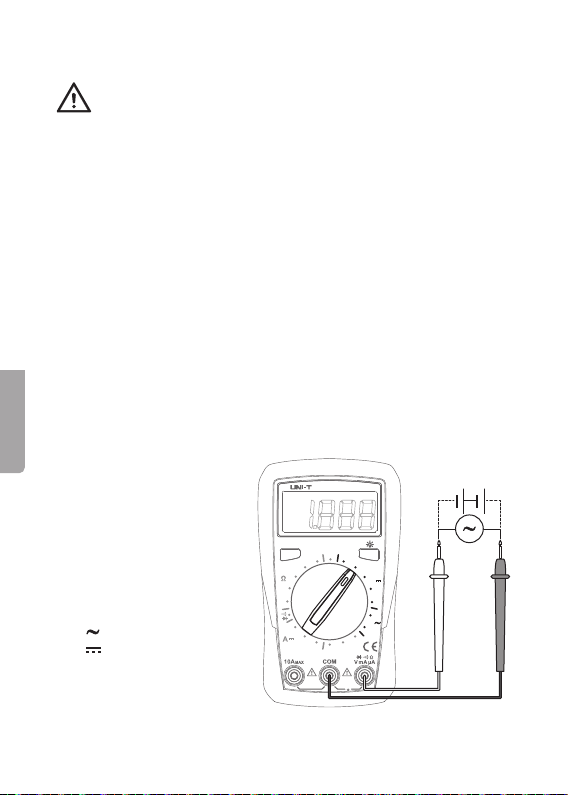

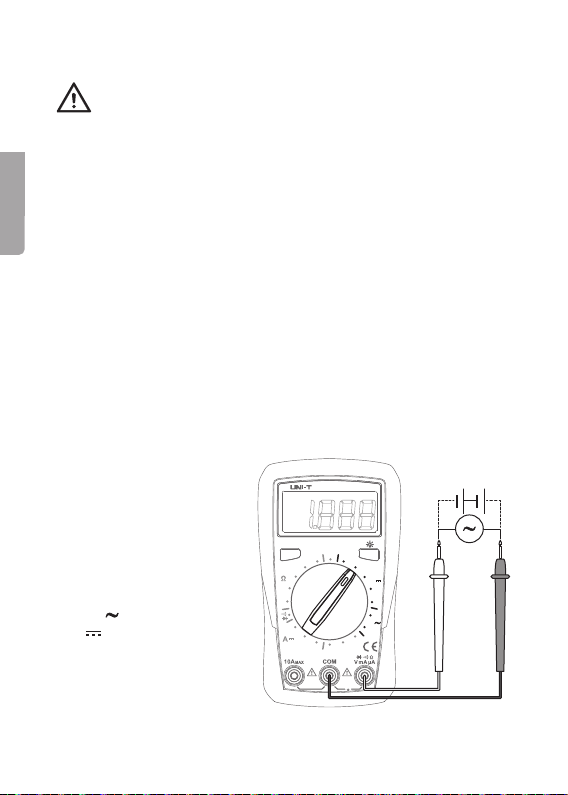

Voltage measurement

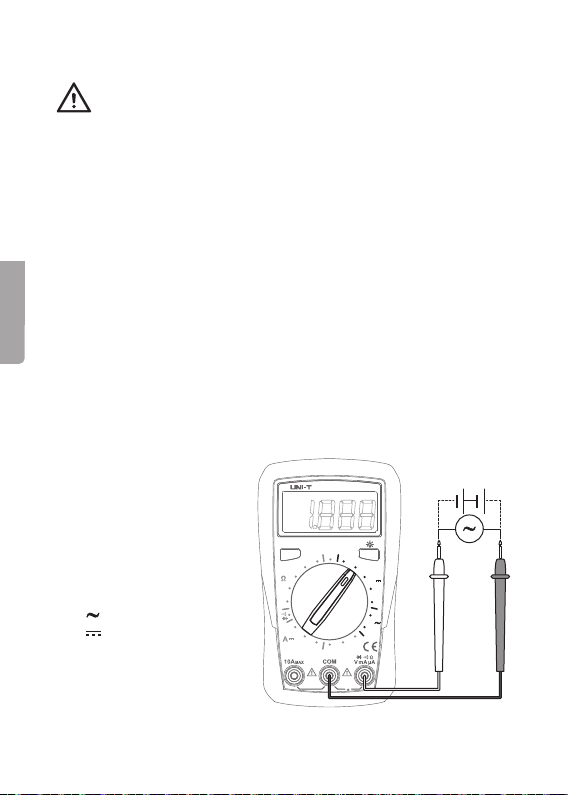

Check thebattery status by turning thefunction selector to anew range. Thebattery symbol will appear if thebattery is low.

1. Connect theblack test lead

to COM and thered lead to VmAµA.

2. Set thefunction selector to

(200/250V~) or

V V (200 mV – 250V) and

thedesired voltage range.

HOLD/SEL

2000

200

20k

200μ

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 7

3. Connect thetest leads across thecircuit to be tested.

Read thedisplayed value.

Note: If thewrong polarity is connected when measuring direct current, aminus sign (−) will be displayed in front of thevalue.

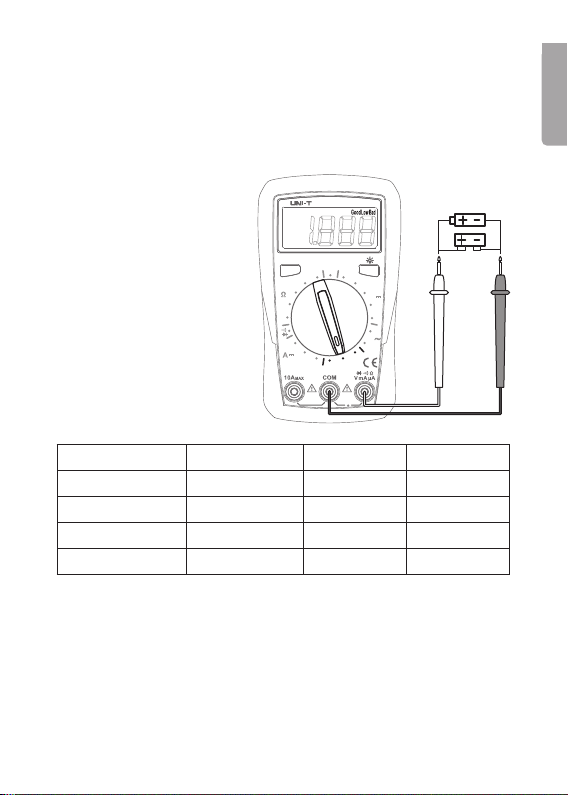

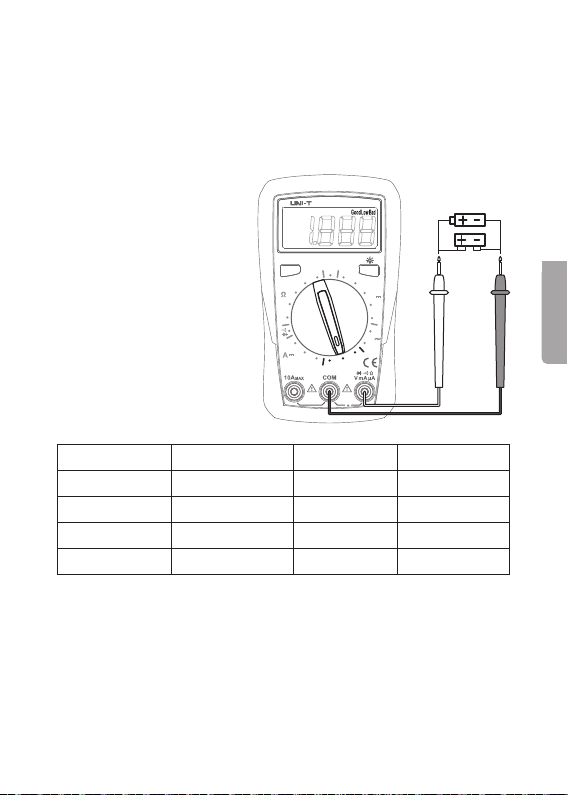

Battery measurement

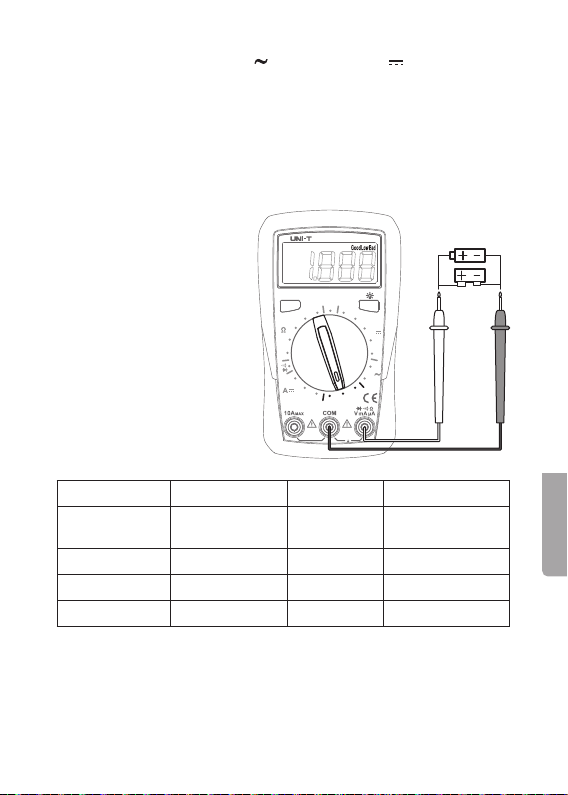

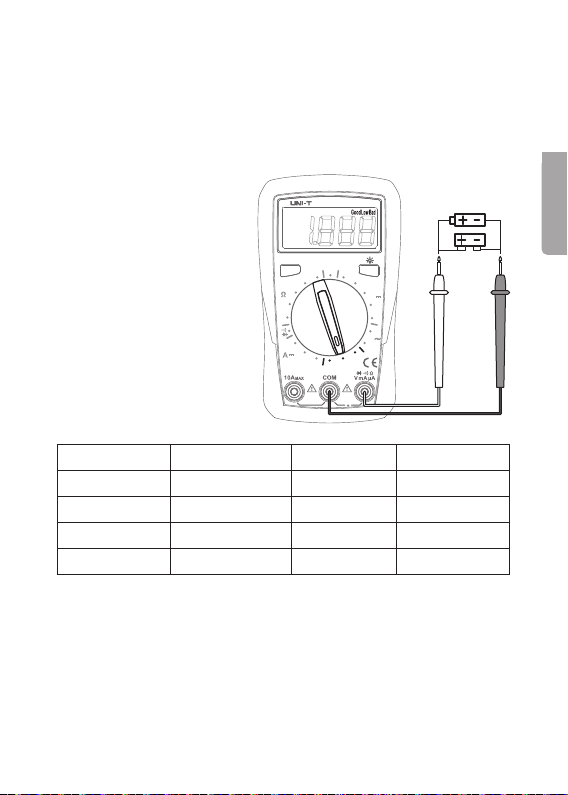

1. Connect theblack test

lead to COM and thered lead to VmAµA.

2. Set thefunction selector

to 12 V, 9 V or 1.5 V depending on thetype of battery you wish to measure.

3. Thestatus of

themeasured battery is described on thedisplay

HOLD/SEL

2000

200

20k

200μ

as either Good, Low or Bad:

Battery model 1.5 V 9 V 12 V

Load resistance 30 Ω 900 Ω 60 Ω

Good ≥ 1.31 V ≥ 7.8 V ≥ 10.5 V

Low 0.95–1.31 V 5.7–7.7 V 7.6–10.4 V

Bad ≤ 0.94 V ≤ 5.6 V ≤ 7.5 V

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

English

Page 8

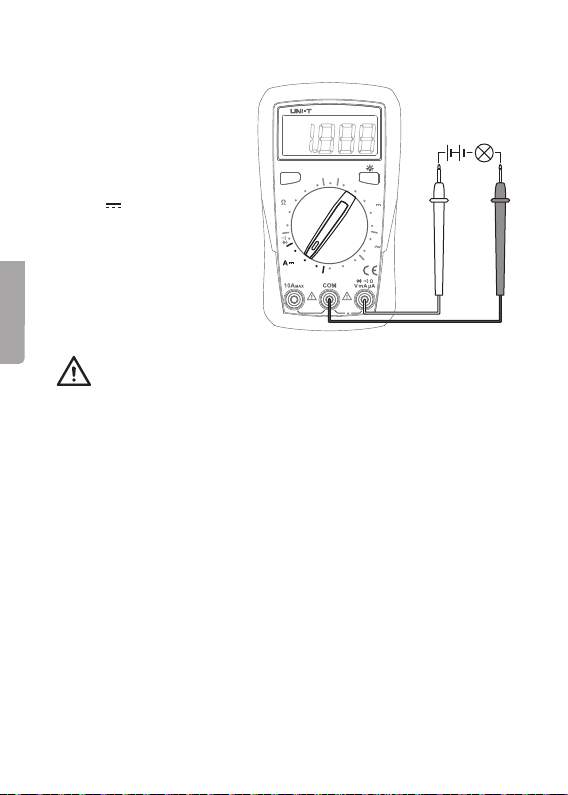

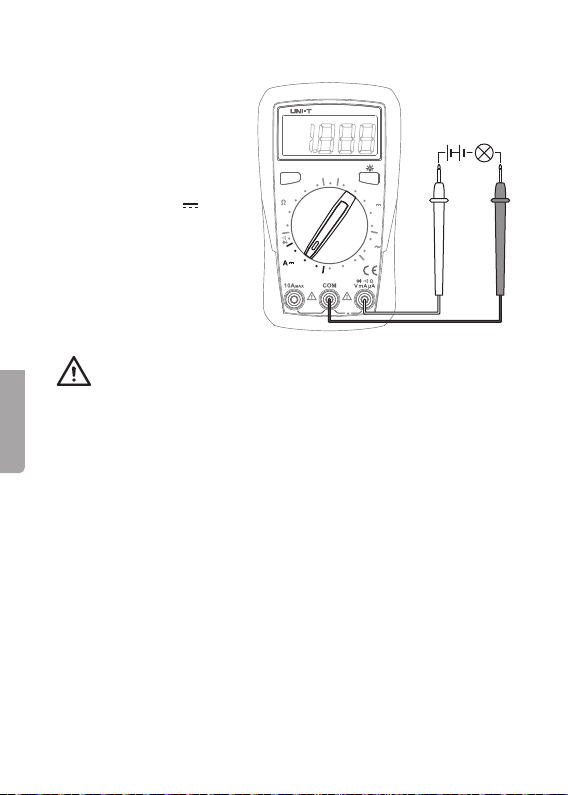

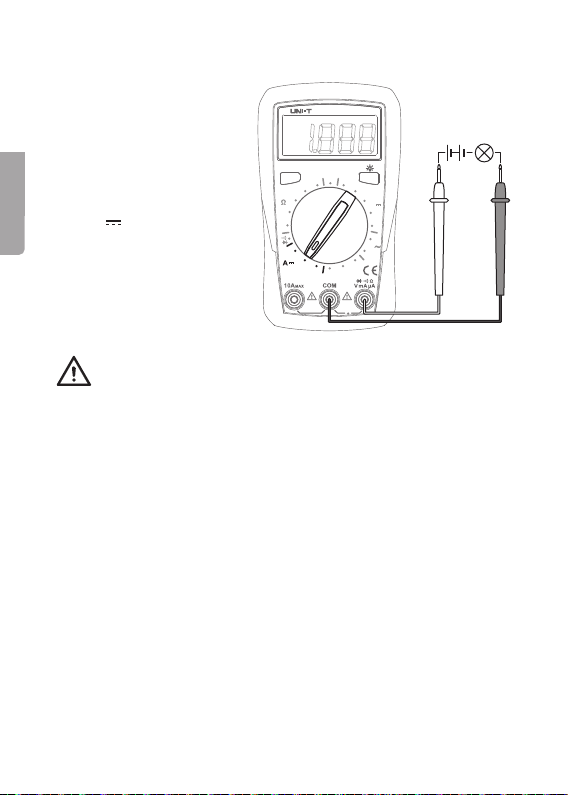

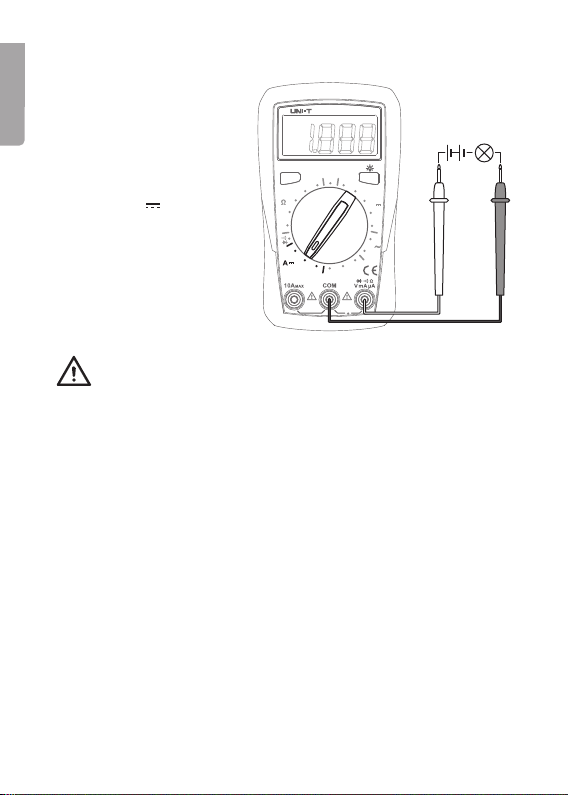

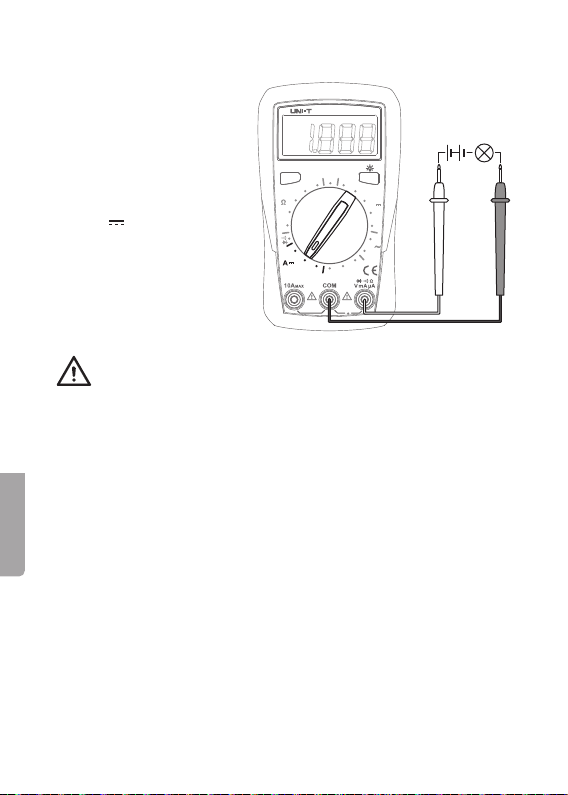

DC current measurement

1. Connect theblack test

lead to COM and thered

English

lead to VmAµA (for measuring 0–200mA) or to 10A MAX (for measuring 200mA – 10 A).

2. Set thefunction selector

switch to A .

3. Connect thetest leads

in series with theload and source of thecurrent

HOLD/SEL

2000

200

20k

200μ

to be measured. Read thedisplayed value.

Warning:

Do not connect thetest leads in parallel with thevoltage source when measuring voltage! If in doubt about thecorrect measuring range, start with thehighest and work downwards.

When measuring high currents, themultimeter should only be connected brieﬂy (less than 10 seconds for currents greater than 10 A). This is to prevent theshunt inside theinstrument from overheating

Theinterval between two readings must be greater than 15 minutes.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 9

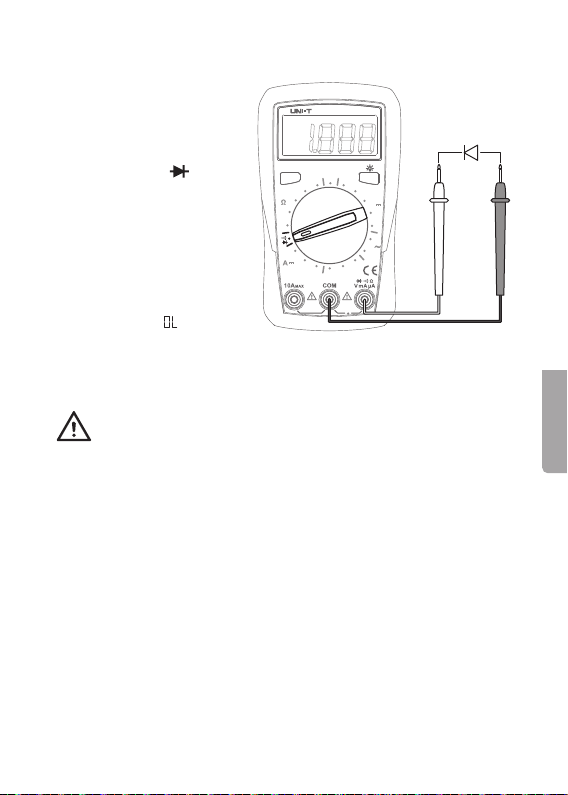

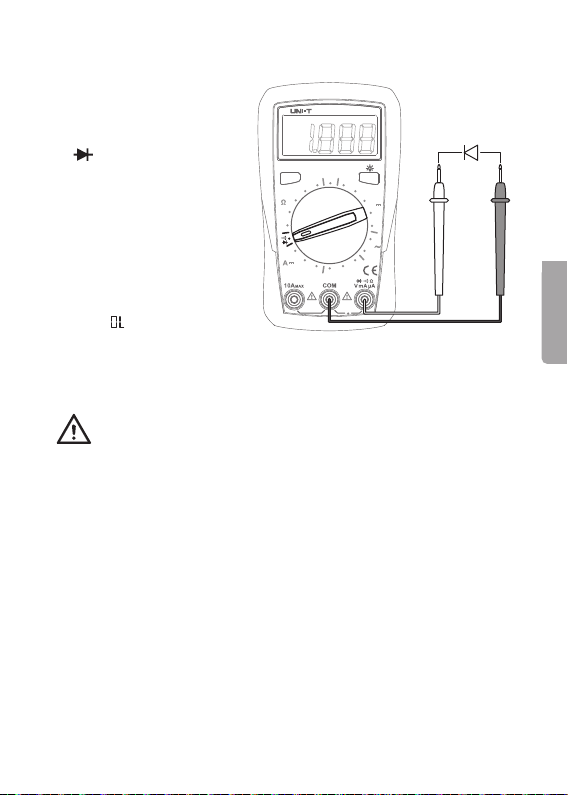

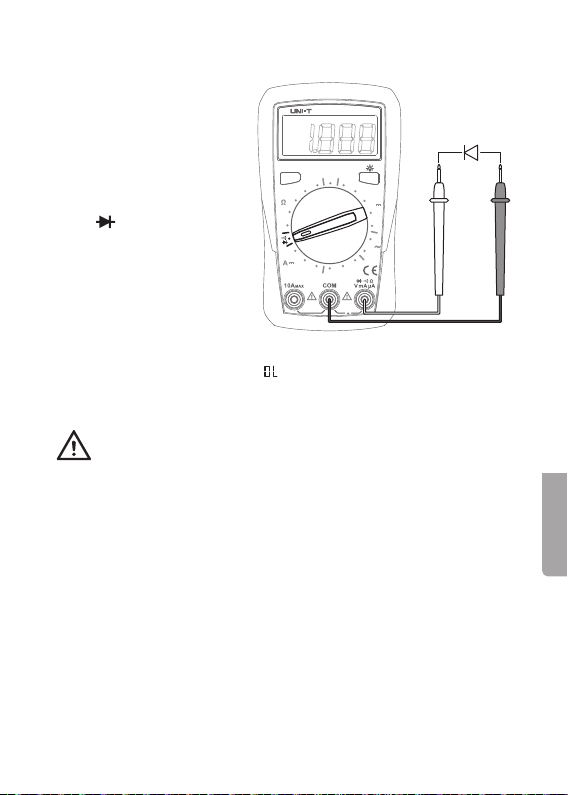

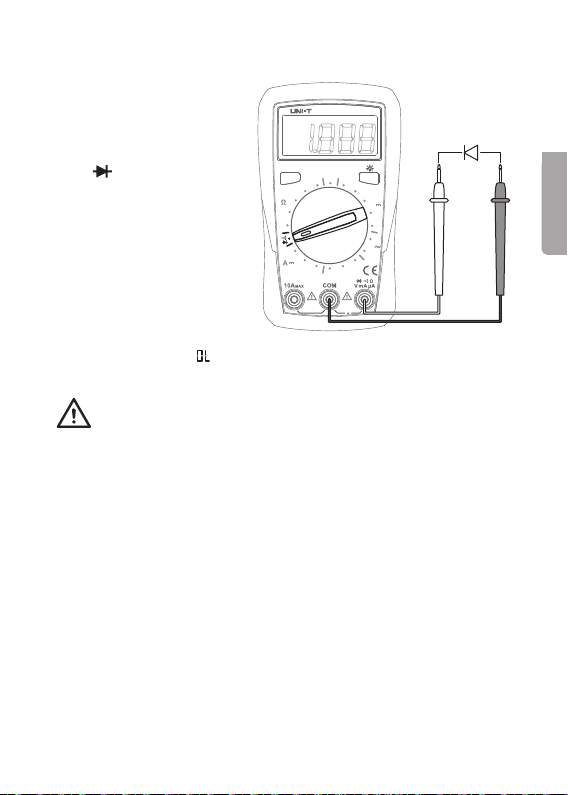

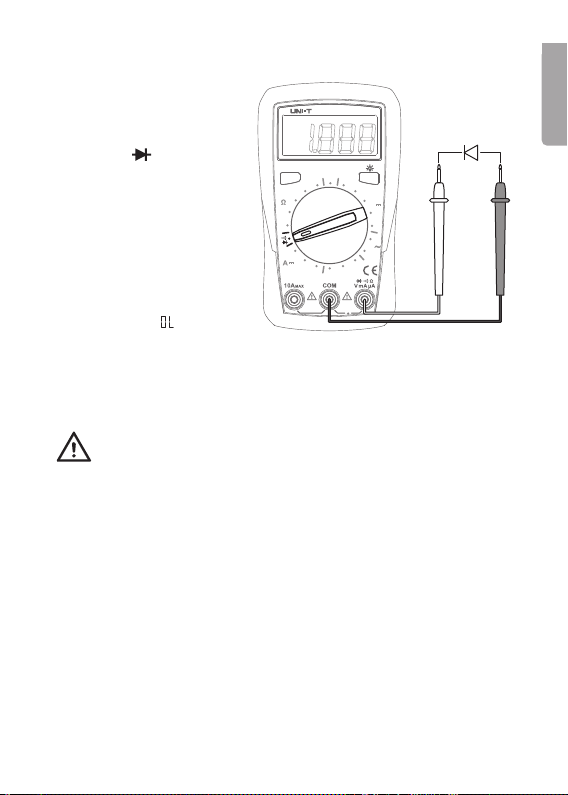

Diode testing

1. Connect theblack test lead

to COM and thered lead to VmAµA.

2. Set thefunction selector

switch to and press [ HOLD/SEL ] to measure thethreshold value (V) of diodes.

3. Connect theblack test

lead to thecathode and red test lead to theanode

HOLD/SEL

2000

200

20k

200μ

of thediode to be tested. Read theforward voltage drop value from thedisplay. If “ ” appears on thedisplay, reverse thepolarity of thediode connections.If that doesn’t help, thediode may be faulty.

Warning:

Make sure that thecircuit to be tested is not energised before you begin to test diodes. Be extremely cautious when using this instrument on aninductive component such as atransformer, relay coil and thelike, and make sure it has been discharged beforehand. High voltage may be induced at themeasuring points when thecircuit is broken.

Note: Agood diode should have aforward voltage drop ranging from

0.5 to 0.8 V. However, thereverse voltage drop reading can vary alot

depending on theresistance of other paths of conductance between thetips of thetest leads.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

English

Page 10

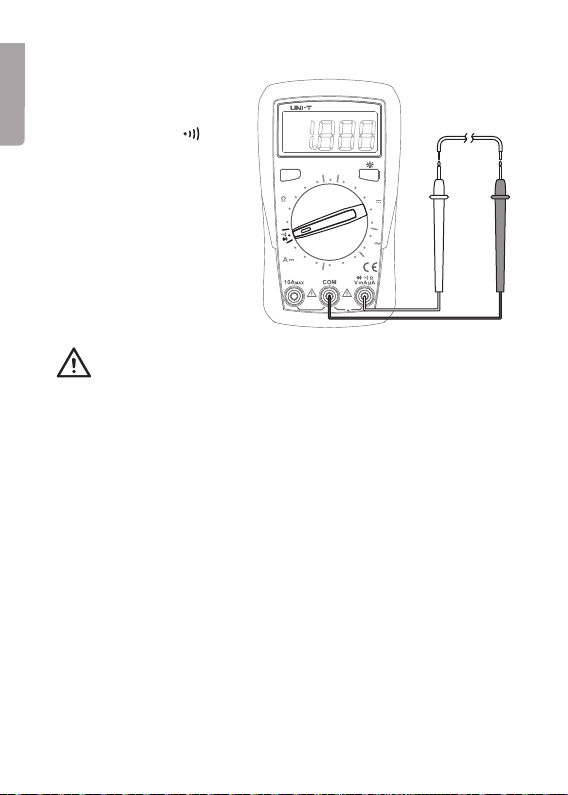

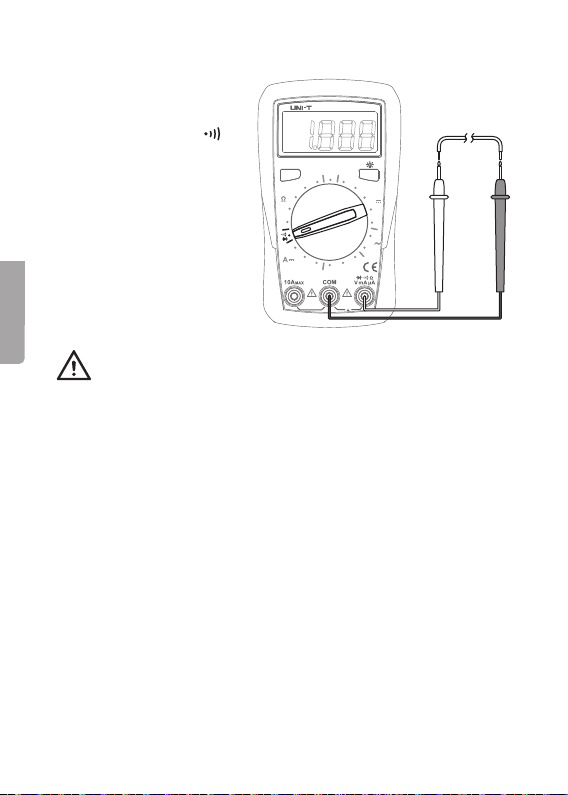

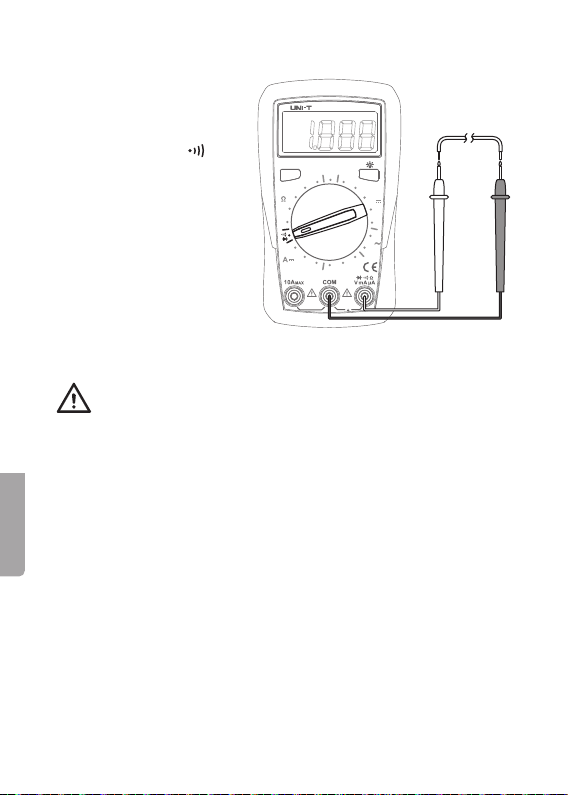

Continuity test

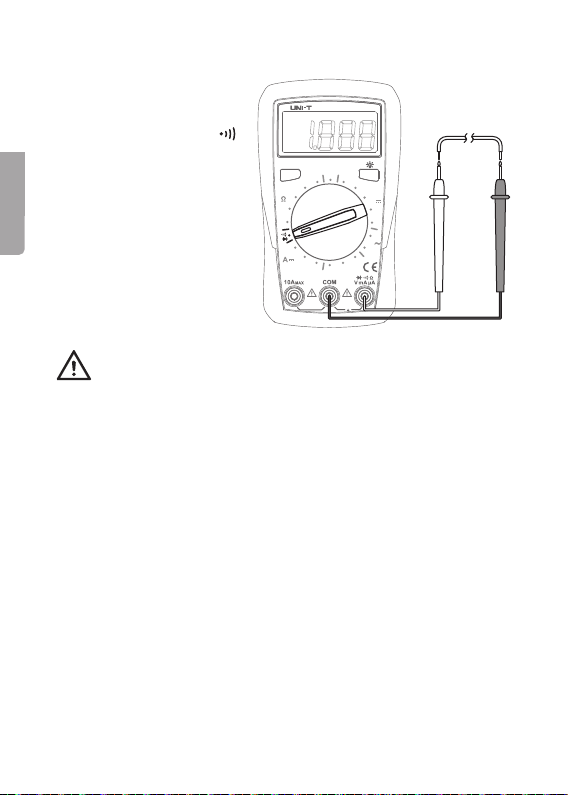

1. Connect theblack test lead

to COM and thered lead

English

to VmAµA. Set thefunction selector switch to .

2. Connect theends of

thetest leads to theends of thecables to be tested.

- No break in thecable: Thebuzzer sounds continuously if theresistance is ≤ 10Ω.

HOLD/SEL

2000

200

20k

200μ

- Abreak in thecable: Thebuzzer does not sound if theresistance is >51Ω.

Warning:

Make sure that thecircuit to be tested is not energised before testing for continuity. Be extremely cautious when using this instrument on aninductive

component such as atransformer, relay coil and thelike, and make sure it has been discharged beforehand. High voltage may be induced at themeasuring points if anopen circuit occurs.

To avoid shocks you need to be CAREFUL when you work with voltages higher than 60 V DC or 30 V AC RMS. Voltages higher than this pose arisk of harmful electric shocks.

Note: Theopen circuit voltage is around 2.1 V.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 11

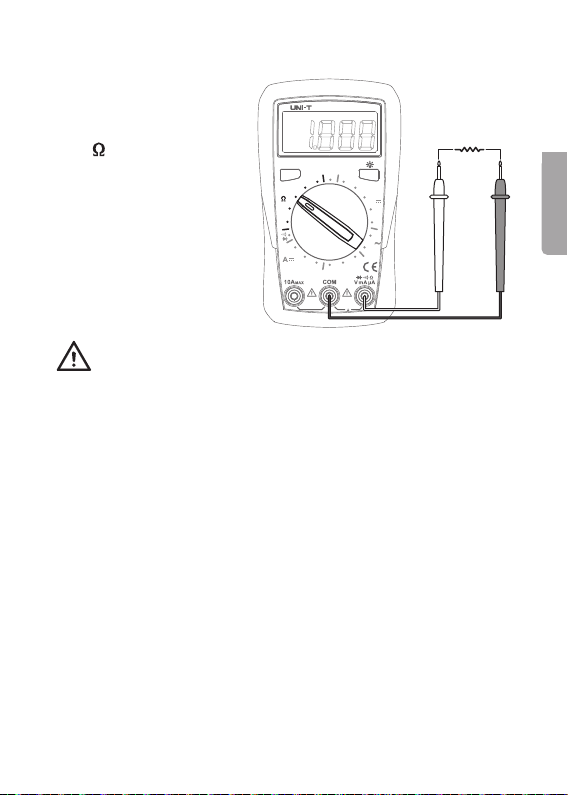

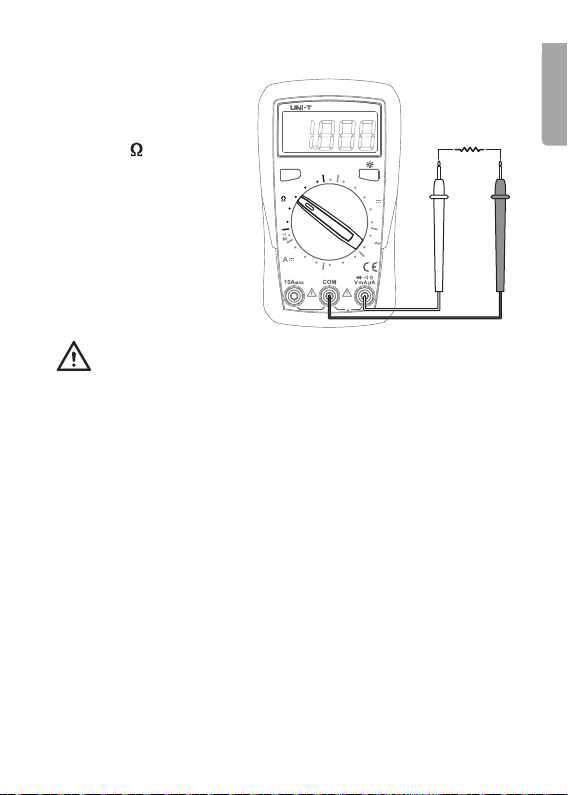

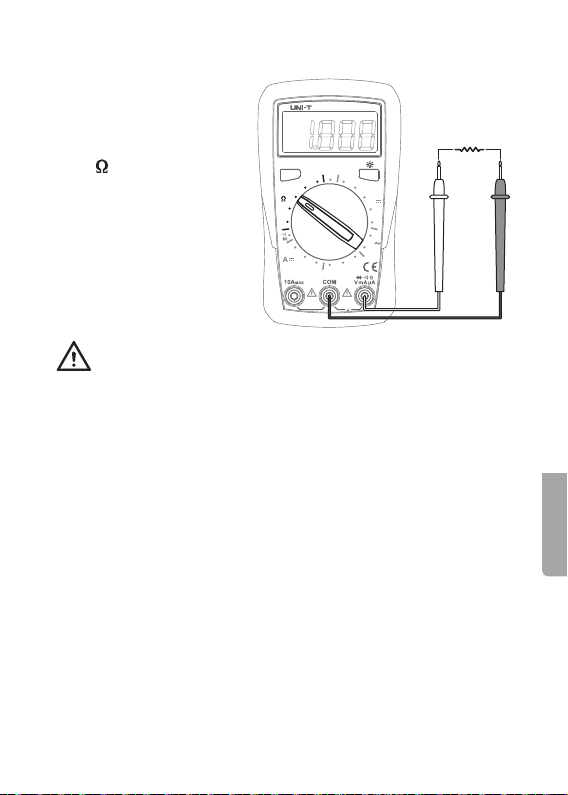

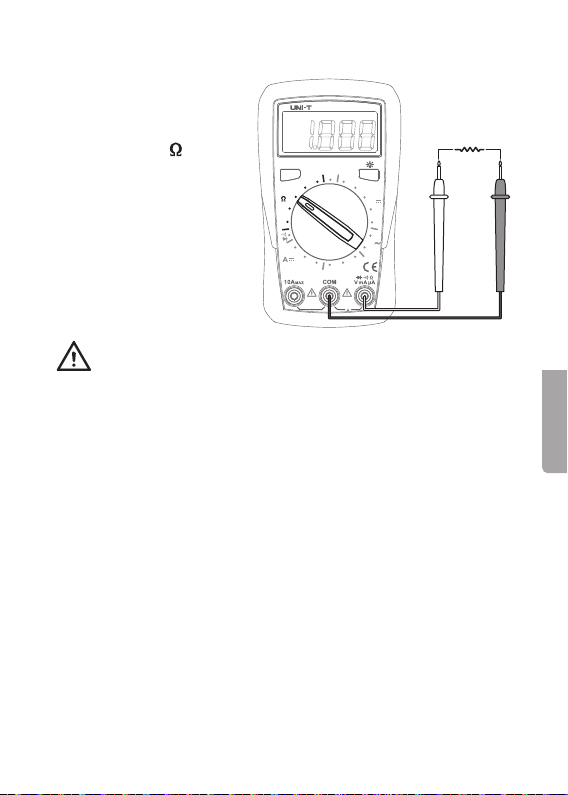

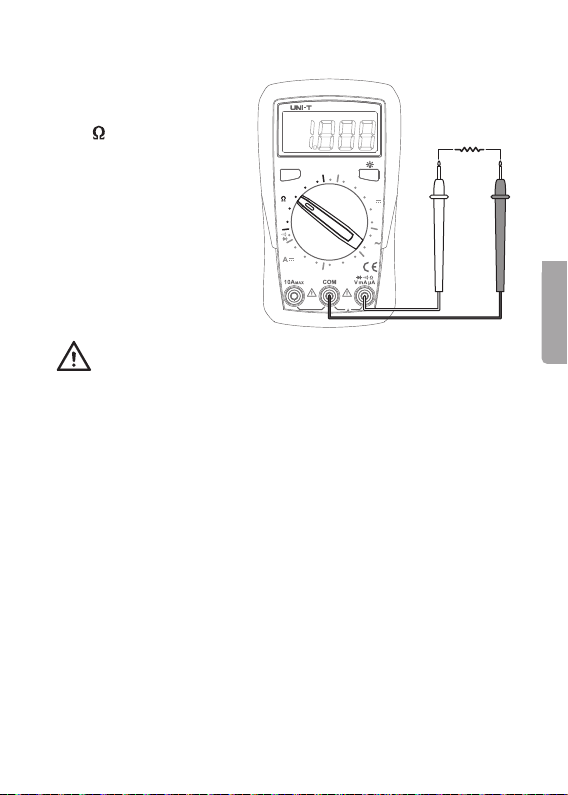

Resistance measurement

1. Connect theblack test lead to COM and thered lead to VmAµA.

2. Set thefunction selector switch to and thepreferred range for measuring resistance.

3. Connect thetest leads to thecircuit to be tested. Read thedisplayed value.

HOLD/SEL

2000

200

20k

200μ

Warning: Ensure that thetest object is not energised before taking

any measurements. In order to avoid therisk of personal injury, never measure components

with avoltage higher than 60 V (DC) or 30 V (AC). Thetest leads can add 0.1–0.2 Ω of error to theactual resistance

measured. To obtain accurate readings of low-resistance components, short-circuit theinput sockets, note theshort-circuit value and use that to subtract thelead resistance error from thereading on thedisplay.

If theΩ reading with shorted test leads is higher than 0.5 Ω, check that none of thetest leads or connections is loose.

When measuring high resistances (>1 MΩ), it is normal for it to take afew seconds for thereading to stabilise.

For optimum accuracy, it is best to use test leads of as high quality as possible and which are as short as possible.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

English

Page 12

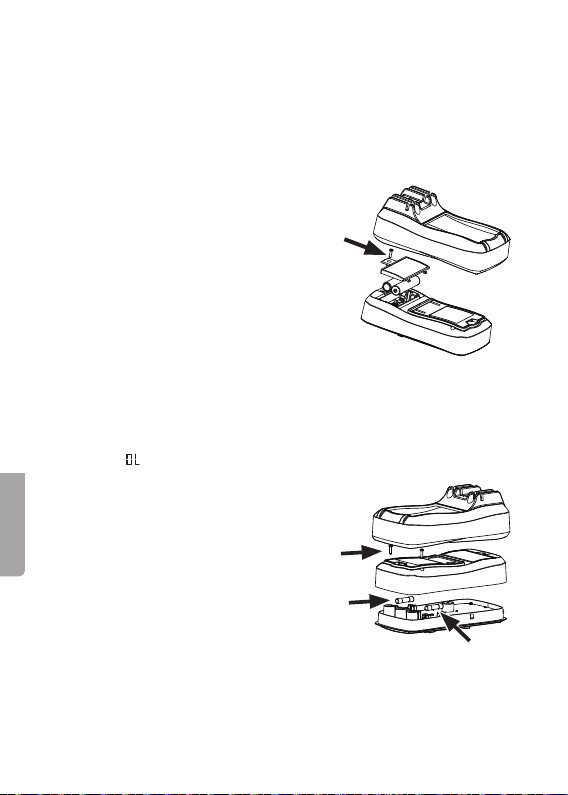

Care and maintenance

• Clean theexterior of themultimeter by wiping it with adamp cloth. Use only mild cleaning agents, never solvents or corrosive chemicals.

English

• Whenever themultimeter is not to be used for anextended period, thebattery should be removed and it should be stored in adry, dust-free environment, out of children’s reach.

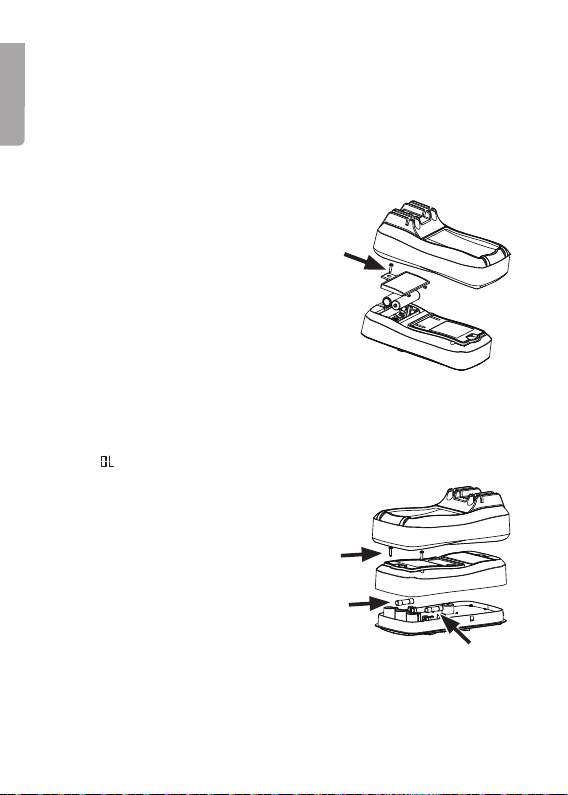

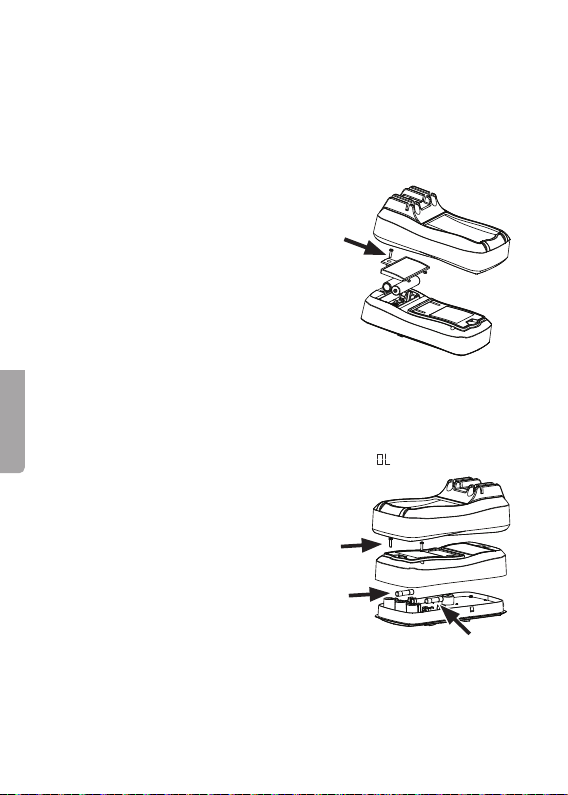

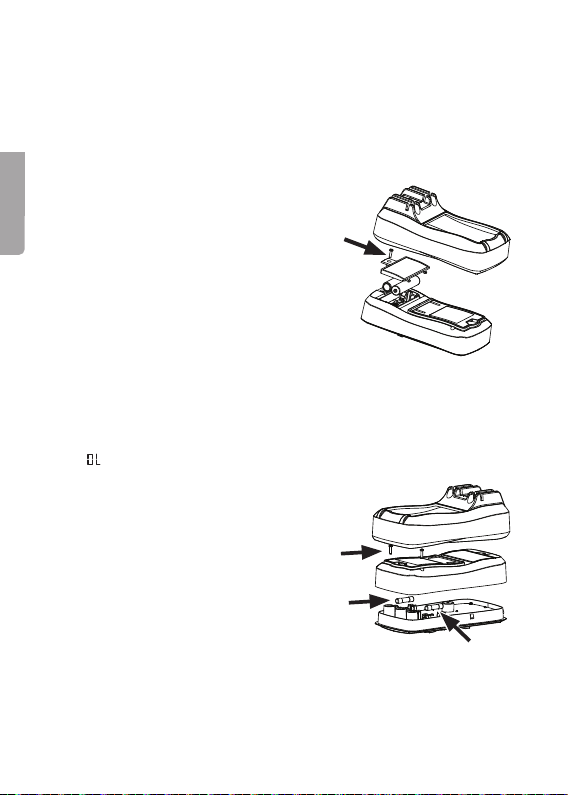

Changing thebattery

1. Disconnect thetest leads.

2. Turn thefunction selector switch to OFF.

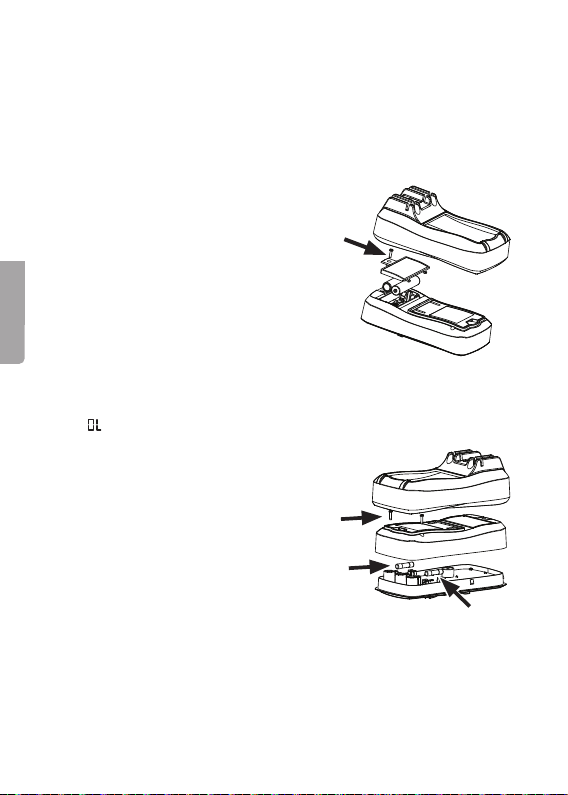

3. Remove theprotective plastic cover.

4. Unscrew and remove thebattery cover.

5. Take thebatteries out of thebattery compartment.

6. Insert new batteries (2× AAA/LR03). Refer to themarkings in thebattery compartment to ensure correct polarity.

7. Reﬁt thebattery cover and tighten thescrew.

8. Reﬁt theprotective plastic cover.

Replacing thefuses

When “ ” appears on thedisplay and thebuzzer sounds, it is time to check thefuses.

1. Disconnect thetest leads from themultimeter.

2. Turn thefunction selector switch to OFF.

3. Remove theprotective plastic cover.

4. Unscrew thetwo screws holding theback panel and remove it.

5. Replace thefuse/fuses with equivalent fuses to theone/s you remove:

1×10 A, 250 V, BFC (fast-blow ceramic), 5×20 mm 1×200 mA, 250 V, BFC (fast-blow ceramic), 5×20 mm

6. Put thebattery cover back on and tighten thescrews.

Page 13

Responsible disposal

This symbol indicates that this product should not be disposed of with general household waste. This applies throughout theentire EU. In order to prevent any harm to theenvironment or health hazards caused by incorrect waste disposal, theproduct must be handed in for recycling so that thematerial can be disposed of in aresponsible manner. When recycling your product, take it to your local collection facility or contact theplace of purchase. They will ensure that theproduct is disposed of in anenvironmentally sound manner.

Specifications

General specifications

Polarity Automatic negative (−) polarity indication Zero adjustment Automatic Power supply 2×AAA/LR03, 1.5 V Safety cut-out overload

protection fuses 1×10 A, 250 V, BFC (fast-blow ceramic), 5×20 mm

1×200 mA, 250 V, BFC (fast-blow ceramic), 5×20 mm

Reading update 2–3 times/second Measuring range Manual setting Battery warning Battery symbol is shown on thedisplay Operating environment 0–40 °C (32–104 °F)

0–30 °C, ≤75% RH 30–40 °C, ≤50% RH

Storage environment −10 to +50 °C (14–122 °F) Max operating altitude 2000 m Dimensions 134×77×47 mm Weight 216 g (incl. batteries)

English

Page 14

Electrical specification

DC Voltage

English

Range Resolution Accuracy Overload protection

200 mV 0.1 mV ±(0.7%+3)

2000 mV 1 mV ±(0.5%+2)

20.00 V 0.01 V ±(0.7%+3)

200.0 V 0.1 V ±(0.7%+3)

250 V 1 V ±(0.7%+3)

Input impedance: about 10 MΩ

AC Voltage

Range Resolution Accuracy Overload protection

200.0 V 0.1 V

250 V 1 V

Input impedance: about 10 MΩ

± (1.2 % + 3) 250 Vrms (AD/DC)

Resistance

Range Resolution Accuracy Overload protection

200.0 Ω 0.1 Ω ± (1.0 % + 2)

2000 Ω 1 Ω ± (0.8 % + 2)

20.00 kΩ 0.01 kΩ ± (0.8 % + 2)

200.0 kΩ 0.1 kΩ ± (0.8 % + 2)

20.00 MΩ 0.01 MΩ ± (1.2 % + 3)

250 Vrms (AD/DC)

Page 15

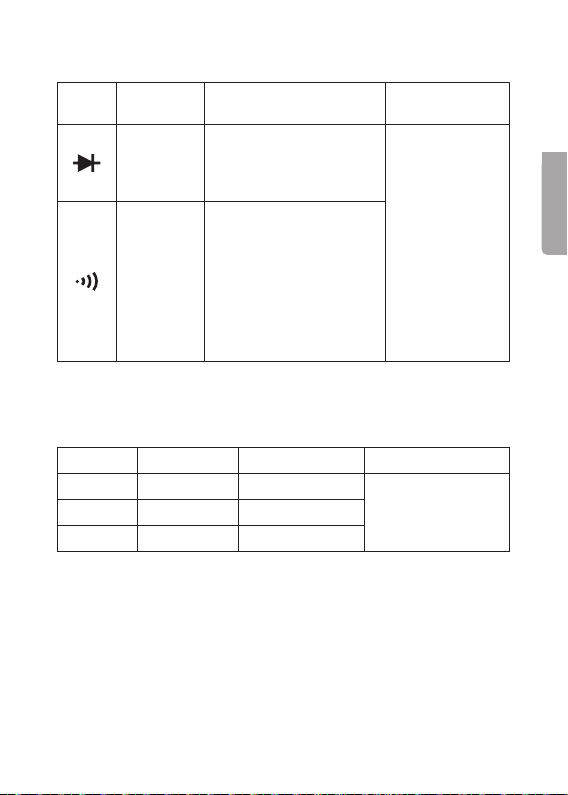

Diode and continuity measurement

Range Resolution Accuracy Overload

Open circuit voltage:

0.001 V

0.1 Ω

Remark: Make sure that thevoltage level of calibrated equipment is less than 10 V to avoid damage to themeter.

2.1 V, test current is about 1 mA, Silicon PN junction voltage is about

0.5–0.8 V.

If themeasured resistance is greater than 50 Ω, themeasured circuit will be regarded as in open status, and thebuzzer does not go off. If themeasured circuit is in good conduction status, thebuzzer goes off.

protection

250 Vrms (AD/DC)

DC current

Range Resolution Accuracy Overload protection

200.0 µA 0.1 µA ± (1,0%+2)

250 Vrms (AC/DC)200.0 mA 0.1 mA ± (1,0%+2)

10.00 A 0.01 A ± (1,2%+5)

Remark: At 10 Arange: For continuous measurement ≤ 10 seconds and interval not less than 15 minutes.

English

Page 16

Multimeter UNI-T UT131B

Art.nr 41-1599

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Svenska

Information om mätinstrument

Multimetern är konstruerad och testad enligt kraven för installationskategori II upp till 250 V nominell spänning och föroreningsgrad 2.

Kategorisering

Mätinstrument delas in iolika kategorier utifrån vilken elektrisk miljö de ska användas ioch hur säkra/skyddande de är mot eventuella överspänningar.

Märkningen på mätinstrumentet ska visa vilken kategori det tillhör. Kategoriseringen avgör hur säkert instrumentet är mot eventuella överspänningar som kan utgöra fara för användaren.

Ikorthet kan kategoriseringen beskrivas såhär: Vid enplötslig överspänning på elnätet (entransient från ettblixtnedslag etc.)

är faran störst vid exempelvis byggnadens inkommande matningsledning. Längrein ibyggnaden ökar motståndet (impedansen) iledningarna och anslutna apparater minskar och fördelar överspänningen. Mätinstrumentets kategori talar alltså om ivilken elektrisk miljö instrumentet är tänkt att användas.

Page 17

Kategorierna som mätinstrumenten delas in iär:

• Kategori I:För mätning ielektronik och produkter som har inbyggt skydd mot överspänning.

• Kategori II: Förmätning på enfasutrustning som strömförsörjs med byggnadens elsystem. Bådestickproppsansluten och fast installerad.

• Kategori III: Förmätning ibyggnadens elsystem. Fastinstallerade ledningar, uttag, proppskåp och elcentraler. Trefasdistribution (alla matarkablar samt trefasutrustning, maskiner och apparater).

• Kategori IV: Trefaspå primär nivå och alla ledare för utomhusbruk.

Den här multimetern tillhör installationskategori II och är avsedd för att mäta spänningar upp till 250 V ienfasprodukter. Multimetern ska inte användas för mätning itrefasprodukter, trefasledningar eller elcentraler även om spänningen nominellt inte är högre än 250V.

Föroreningsgrad

Multimetern är konstruerad för att kunna användas imiljöer med förekomst av föroreningar som inte är elektriskt ledande. Medundantag för att tillfällig ledningsförorening skulle kunna uppstå på grund av kondensering.

Exempel på miljöer med föroreningsgrad 2 är hemmiljö itorra utrymmen, kontor, teststationer eller labb. Kortsagt torra utrymmen som har normalt inomhusklimat.

Multimetern ska inte användas eller förvaras iutrymmen där den kan blir utsatt för elektriskt ledande föroreningar inågon form (fast, ﬂytande eller gas.)

Multimetern bör exempelvis inte utsättas för relativ luftfuktighet över 75 %, användas iouppvärmda lokaler och får inte användas ivåtutrymmen eller utomhus där den kan bliblöt.

Den är inte avsedd att användas med elektrisk utrustning som används iindustri eller jordbruk.

Svenska

Page 18

Säkerhet

• Produkten är testad ienlighet med följande CE standarder: EN611010-1:2010, EN61010-2-030:2010, EN61326:2013, samt CAT II: 250 V, föroreningsgrad II.

• Produkten är endast avsedd för inomhusbruk.

• Genom att följa alla säkerhetsföreskrifter och driftanvisningar kan du se till att produkten används på ettsäkert sätt.

• Använd aldrig produkten om den på något sätt ät skadad eller fungerar onormalt.

• Se till att dina ﬁngrar är bakom testkablarnas ﬁngerskydd när du

Svenska

använder testkablarna.

• Kontrollera att strömmen är avstängd innan du gör några ingrepp iströmkretsen. Även små strömstyrkor kan vara farliga.

• Mät inte högre spänning än 250 V DC eller 250 V AC RMS med produkten.

• För att undvika stötar ska du vara mycket FÖRSIKTIG när du arbetar med högre spänning än 60 V DC eller 35 V AC RMS. Högre spänning medför risk för kraftiga stötar.

• Ställ in rätt mätområde med mätfunktionsväljaren innan mätningen påbörjas, mätområdet får inte ändras under pågående mätning.

• Använd aldrig produkten om batterifacket eller bakstycket är öppet.

• För att undvika elektriska stötar eller skador på produkten ska inte mätgränserna överskridas.

• Produkten är skyddad med säkringar, men de skyddar inte mot alla typer av felanvändning.

• Produkten ska inte användas eller förvaras imiljöer som har hög temperatur/luftfuktighet, inte heller iexplosiva, brandfarliga omgivningar eller inärheten av starka magnetfält.

• Byt ut batteriet så fort symbolen för batterivarning visas på displayen, dåligt batteri kan medföra att fel mätvärden visas och kan därmed utgöra ensäkerhetsrisk.

• Produkten eller dess tillbehör får inte demonteras eller modiﬁeras på något sätt.

• Ta ur batteriet om instrumentet inte ska användas under enlängre period.

• Stäng av produkten efter användning.

• Om starka elektriska magnetfält ﬁnns inärheten av produkten kan det leda till felvisning som upphör så snart störningen försvinner.

Page 19

Knappar och funktioner

1. Display

2. [ HOLD/SEL ] Tryck för att låsa uppmätt värde, växla mellan diodmätning och kontinuerlig summer(gulsymbol).

UT131B

3. : anslutning för röd testkabel vid likströmsmätning upp till 10 A.

4. : anslutning för svart testkabel (återledare).

] Slå på och av

5. [ displaybelysningen, belysningen slås av automatiskt efter 30 sek.

6. Mätfunktionsväljare

7. : anslutning för röd testkabel vid spänningsmätning, likströmsmätning upp till 0,2 A, resistansmätning,

HOLD/SEL

2000

200

200μ

OFF

20M

FUSED

250V Max

10 sec Max

200m

2000m

200

250

200

1.5V

12V

FUSED 200mA Max CAT II 250V

200k

20k

200m

diodtest och avbrottsmätning.

Displaysymboler

• [ HOLD ] läget är aktivt. Batterierna behöver bytas ut 2×AAA/LR03, 1,5 V.

•

Symbolen visas när resistorn eller dioden är trasig eller om spänningen

•

går över intervallet (overload). Kan även visas när mätningen sker med fel polaritet.

Svenska

Page 20

Användning

Varning!

• Kontrollera alltid innan spänningsmätning att multimetern är inställd på

rätt mätområde och inte på ström-, resistans- eller diodmätning. Setill att du alltid placerar testkablarna rätt för den typ av mätning som ska göras.

• Använd yttersta försiktighet när du mäter spänning som överstiger 60 V,

särskilt från mätobjekt med hög effekt.

• Kontrollera att mätobjektet inte är strömförande innan du kopplar in

Svenska

testkablarna iserie med mätkretsen (t.ex. vid mätning av ström).

• Se till att den krets som ska testas inte är strömförande innan du mäter

resistans eller summer/diodtest.

• Se alltid till att rätt funktion och mätområde väljs. Omdu är osäker på

korrekt mätområde ska du börja med det högsta och arbeta dignedåt.

• Var ytterst försiktig när du använder multimetern på eninduktiv

komponent t.ex. transformator, reläspole eller liknande. Högspänning kan uppstå (induceras) vid mätpunkten när strömkretsen bryts.

• Se till att testkablarna är igott skick och att deras isolering inte är

skadad.

• Vid byte av säkring måste den nya vara av rätt typ och ha rättvärde.

Spänningsmätning

Kontrollera batteriet genom att vrida mätfunktionsväljaren till enny mätfunktion, batterisymbolen visas om batteriet börjar bli dåligt.

1. Koppladen svarta

testkabeln till COM och den röda till VmAµA.

2. Ställin mätfunktionsväljaren

(200/250V~) eller

på V V (200 mV – 250V) och önskad mätskala för mätning av spänning.

HOLD/SEL

2000

200

20k

200μ

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 21

3. Kopplatestkablarna till spänningskällan som ska mätas.

Avläsmätvärdet.

Obs! Omfel polaritet kopplats in vid likspänningsmätning visar displayen ett-(minus) före mätvärdet.

Batterimätning

1. Koppladen svarta

testkabeln till COM och den röda till VmAµA.

2. Ställ mätfunktionsväljaren

på 12V, 9V eller 1,5V beroende på vilken typ av batteri du ska mäta.

3. Batteriets status

visas idisplayen med beteckningen Good, Low eller Bad:

HOLD/SEL

2000

200

20k

200μ

Batterimodel 1,5 V 9 V 12 V

Lastmotstånd 30 Ω 900 Ω 60 Ω

Good ≥ 1,31 V ≥ 7,8 V ≥ 10,5 V

Low 0,95−1,31 V 5,7−7,7 V 7,6−10,4 V

Bad ≤ 0,94 V ≤ 5,6 V ≤ 7,5 V

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Svenska

Page 22

Mätning av likström

1. Koppladen svarta

testkabeln till COM och den röda till VmAµA (för mätning mellan 0–200mA) eller till 10AMAX (vid mätning mellan 200mA och 10 A).

2. Ställin mätfunktions väljaren

på A .

Svenska

3. Seriekoppla testkablarna

mellan strömkälla och

HOLD/SEL

2000

200

20k

200μ

belastningen som ska mätas. Avläsmätvärdet.

Varning!

Koppla inte in kablarna parallellt med spänningskällan vid strömmätning! Om du är osäker på rätt mätområde ska du börja med det högsta och arbeta dignedåt.

Vid mätning av hög strömstyrka får multimetern endast vara ansluten kort tid (mindreän 10 sekunder vid > 10 A). Dettaför att inte överhetta shunten.

Tiden mellan två mätningar måste vara mer än 15 min.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 23

Diodtest

1. Koppladen svarta

testkabeln till COM och den röda testkabeln till VmAµA.

2. Ställin mätfunktionsväljaren

på och tryck på [ HOLD/SEL ] knappen för mätning av dioders tröskelvärde (V).

3. Koppladen svarta

testkabeln till katod och

HOLD/SEL

2000

200

20k

200μ

den röda testkabeln till anod på dioden som ska testas. Läsav värdet för framspänningsförlusten från displayen. Omdisplayen visar ”

”, prova att skifta polaritet på dioden, men det

kan också bero på att dioden är trasig.

Varning!

Se till att den krets som ska testas inte är strömförande, innan du testar dioder.Var ytterst försiktig när du använder multimetern på eninduktiv komponent som t.ex. transformator, reläspole eller liknande, se till att de är urladdade innan mätning. Högspänning kan uppstå (induceras) vid mätpunkten när strömkretsen bryts.

Obs! Enbra diod ienkrets ska ha ettframspänningsfall på 0,5–0,8 V. Bakspänningsfallet kan variera mycket beroende på motståndet för andra ledningsvägar mellan mätspetsarna.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Svenska

Page 24

Avbrottsmätning (kontinuitet)

1. Koppladen svarta testkabeln

till COM och den röda testkabeln till VmAµA. Ställin mätfunktionsväljaren på .

2. Kopplatestkablarna till

kabeländarna som ska kontrolleras.

- Inget avbrott ikabeln:

Svenska

Summern ljuder hela tiden om motståndet är ≤ 10Ω.

- Avbrott ikabeln:

HOLD/SEL

2000

200

20k

200μ

Summern ljuder inte om motståndet är >51Ω.

Varning!

Se till att den krets som ska testas inte är strömförande, innan du mäter kontinuitet.

Var ytterst försiktig när du använder multimetern på eninduktiv komponent som t.ex. entransformator, reläspole eller liknande, se till att de är urladdade innan mätning. Högspänning kan uppstå (induceras) vid mätpunkten när strömkretsen bryts.

För att undvika stötar ska du vara FÖRSIKTIG när du arbetar med högre spänning än 60 V DC eller 30 V AC RMS. Högrespänning medför risk för kraftiga stötar.

Obs! Testspänning vid öppen krets ca 2,1V.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 25

Resistansmätning

1. Koppladen svarta testkabeln

till COM och den röda till VmAµA.

2. Ställin mätfunktionsväljaren

på och önskad mätskala för mätning av resistans.

3. Kopplatestkablarna till

den krets som skamätas. Avläsmätvärdet.

HOLD/SEL

2000

200

20k

200μ

Varning! Kontrollera innan mätning att mätobjektet som ska testas

är strömlöst. För att undvika risk för personskada, mät inte komponenter som har högre

spänning än 60 V (DC) eller 30 V (AC). Testkablarna kan addera 0,1–0,2 Ω till det faktiska mätvärdet. Föratt

göra noggranna mätningar på komponenter med låg resistans, kortslut ingångsanslutningarna, notera det kortslutna värdet och använd det för att räkna bort felmätningen iavläsningen pådisplayen.

Om det kortslutna värdet är högre än 0,5 Ω så kontrollera om någon anslutning/testkabel är glapp eller skadad.

Vid mätning av hög resistans (>1 MΩ) är det normalt att det tar några sekunder innan visningen av mätresultatet stabiliseras.

För bästa noggrannhet bör så korta och högkvalitativa testkablar som möjligt användas.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Svenska

Page 26

Skötsel och underhåll

• Rengör multimetern med enlätt fuktad trasa. Använd ettmilt

rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

• Ta ut batteriet och förvara multimetern torrt och dammfritt utom räckhåll

för barn om den inte ska användas under enlängre period.

Batteribyte

1. Koppla bort testkablarna.

2. Vrid mätfunktionsväljaren till läge OFF.

Svenska

3. Trä av plastskyddet.

4. Lossa skruven och plocka bort

batteriluckan.

5. Ta ut batterierna från batterihållaren.

6. Sätt inya batterier (2× AAA, LR03).

Se märkningen ibotten på batterihållaren så att polariteten blir rätt.

7. Sätt tillbaka batteriluckan och dra

åt skruven.

8. Trä på plastskyddet.

Säkringsbyte

När ” ” symbolen presenteras idisplayen och summersingnal ljuder är det dags att kontrollera säkringarna.

1. Koppla bort testkablarna från produkten.

2. Vrid mätfunktionsväljaren till läge OFF.

3. Trä av plastskyddet.

4. Lossa de två skruvar som håller fast

bakstycket och ta bort det.

5. Ersätt säkringen/säkringarna med

sådana som är identiska med de gamla:

1×10 A, 250 V, BFC (snabb keramisk) 5×20 mm 1×200 mA 250 V,BFC (snabb keramisk) 5×20 mm

6. Sätt tillbaka bakstycket och dra åt skruvarna.

Page 27

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering,ska produkten lämnas till återvinning så att materialet kan tas omhand på ettansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ettför miljön tillfredställande sätt.

Specifikationer

Generell specifikation

Polaritet Automatisk indikation av negativ (−) polaritet Nollinställning Automatisk Strömförsörjning 2× AAA, LR03 1,5 V Överbelastningsskydd

säkringar 1×10 A, 250 V, BFC (snabb keramisk) 5×20 mm

1×200 mA 250 V, BFC (snabb keramisk) 5×20 mm

Mätuppdatering 2–3 ggr/sek Mätområde Manuell inställning Batterivarning Batterisymbol visas på displayen Användningsmiljö 0−40 ºC (32−104 ºF)

0−30 °C ≤75% luftfuktighet 30−40 °C ≤50% luftfuktighet

Förvaringsmiljö −10 − +50 °C (14−122 °F) Max användningshöjd 2000 m Mått 134×77×47 mm Vikt Ca 216 g (med batterier)

Svenska

Page 28

Elektrisk specifikation

DC Voltage

Range Resolution Accuracy Overload protection

200 mV 0.1 mV ±(0.7%+3)

2000 mV 1 mV ±(0.5%+2)

20.00 V 0.01 V ±(0.7%+3)

200.0 V 0.1 V ±(0.7%+3)

Svenska

250 V 1 V ±(0.7%+3)

Input impedance: about 10 MΩ

AC Voltage

Range Resolution Accuracy Overload protection

200.0 V 0.1V 250 V 1 V

Input impedance: about 10 MΩ

± (1.2 % + 3) 250 Vrms (AC/DC)

Resistance

Range Resolution Accuracy Overload protection

200.0 Ω 0.1 Ω ± (1.0 % + 2) 2000 Ω 1 Ω ± (0.8 % + 2)

20.00 kΩ 0.01 kΩ ± (0.8 % + 2)

200.0 kΩ 0.1 kΩ ± (0.8 % + 2)

20.00 MΩ 0.01 MΩ ± (1.2 % + 3)

250 Vrms (AD/DC)

250 Vrms(AC/DC)

Page 29

Diode and continuity measurement

Range Resolution Accuracy Overload

Open circuit voltage:

0.001 V

0.1 Ω

Remark: Make sure voltage level of calibrated equipment is less than 10 V to avoid damages to themeter.

2,1V test current is about 1mA Solicon PN junction voltage is about 0,5−0,8V.

If themeasured resistance is greater than 50Ω, themeasured circuit will be regarded as in open status, and thebuzzer does not go off. If themeasured circuit will be regarded as in good conduction status, and thebuzzer goes off.

protection

250 Vrms(AC/DC)

DC current

Range Resolution Accuracy Overload protection

200.0 µA 0.1 µA ± (1,0%+2)

250 Vrms(AC/DC)200.0 mA 0.1 mA ± (1,0%+2)

10.00 A 0.01 A ± (1,2%+5)

Remark: At 10 Arange: For continuous measurement ≤ 10 seconds and interval not less than 15 minutes.

Svenska

Page 30

UNI-T UT131B multimeter

Art.nr. 41-1599

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil itekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller om du har spørsmål, ta kontakt med vårt kundesenter (se kontaktinformasjon på baksiden).

Informasjon om måleinstrumentet

Multimeteret er konstruert og testet ihenhold til installasjonskategori II, inntil 250 V nominell spenning og forurensningsgrad 2.

Kategorisering

Norsk

Måleinstrumenter deles inn iforskjellige kategorier utfra hvilket elektrisk miljø de skal brukes iog hvor sikre/beskyttet de er mot eventuelle overspenninger.

Markeringen på måleinstrumentet skal vise hvilken kategori det tilhører. Kategoriseringen avgjør hvor sikkert instrumenter er mot eventuelle overspenninger som kan være til fare for brukeren.

Kategoriseringen kan kort beskrives slik: Ved enplutselig overspenning på strømnettet (f.eks. enmidlertidig

spenningsendring som følge av etlynnedslag) er faren størst ved den innkommende strømledningen til bygningen. Motstanden (impedansen) øker lengre innover ibygningens ledninger og apparater, og fordeler overspenningen. Måleinstrumentets kategori forteller altså om hvilket elektrisk miljø instrumentet er beregnet brukti.

Page 31

Kategoriene måleinstrumentet deles inn ier:

• Kategori I:For måling av elektronikk og produkter som har innebygd

beskyttelse mot overspenning.

• Kategori II: For måling av én-faset utstyr som forsynes med strøm fra

bygningens strømsystem, både støpseltilkoblede og faste installasjoner.

• Kategori III: For måling ibygningens strømsystem, fast installerte

ledninger, uttak, sikringsskap og el sentraler. Trefasdistribusjon (alle matekabler samt trefaseutstyr, maskiner og apparater).

• Kategori IV: Trefase på primærnivå og alle ledere for utendørsbruk.

Dette multimeteret tilhører installasjonskategori II og er beregnet for måling av spenninger opptil 250 V ién-faseprodukter. Multimeteret skal ikke brukes til måling av trefase produkter, trefaseledninger eller el sentraler, selv om nominell spenning er lavere enn 250V.

Forurensningsgrad

Multimeteret er konstruert for bruk iomgivelser med forekomst av forurensninger som ikke er elektrisk ledene. Unntakfra dette er midlertidige ledningsforurensning som kan oppstå som følge av kondens.

Eksempel på omgivelser med forurensningsgrad 2 er hjemmemiljøer itørre rom, kontorer, teststasjoner og laboratorier. Kortsagt, tørre rom med normalt inneklima.

Multimeteret skal ikke brukes eller oppbevares irom hvor det kan bli utsatt for elektrisk ledende forurensninger ieneller annen form (fast, ﬂytende eller gass).

Multimeteret bør ikke utsettes for relativ luftfuktighet over 75 %. Detskal brukes ioppvarmede lokaler og må ikke benyttes ivåtrom eller utendørs hvor det kan bli fuktig.

Det er ikke beregnet brukt til elektrisk utstyr som brukes iindustriell virksomhet eller ilandbruket.

Norsk

Page 32

Sikkerhet

• Produktet er testet ihenhold til følgende CE-standarder: EN611010-1:2010,

EN61010-2-030:2010, EN61326:2013, samt CAT II: 250 V, forurensningsgrad II.

• Produktet er kun beregnet til innendørs bruk.

• Når alle sikkerhetsforskrifter og bruksanvisninger følges, vil bruken av

instrumentet være sikker.

• Produktet må ikke brukes hvis det på noen måte er skadet eller fungerer

unormalt.

• Pass på at ﬁngrene dine er bak ﬁngerbeskyttelsen på testekablene når

du bruker kablene.

• Forviss deg om at strømmen er frakoblet før du utfører inngrep

istrømkretsen. Selv små strømstyrker kan være farlige!

• Instrumentet må ikke brukes til målinger av høyere spenning enn

250 V DC eller 250 V AC RMS.

• Vær EKSTRA FORSIKTIG for åunngå støt når det jobbes med spenning

Norsk

høyere enn 60 V DC eller 35 V AC RMS. Høyere spenning medfører fare for kraftige støt.

• Still inn på riktig måleområde med funksjonsbryteren før målingen starter.

Måleområdet må ikke endres under måling.

• Ikke bruk instrumentet hvis batterilokket eller bakstykket er åpent.

• For åunngå elektrisk støt eller skade på måleinstrumentet må ikke

målegrensene overskrides.

• Instrumentet er beskyttet med sikringer, men de beskytter ikke instrumentet

mot all feilbruk.

• Instrumentet skal ikke brukes eller oppbevares imiljøer med høy

temperatur/luftfuktighet, nær sterke magnetfelt eller ieksplosive, brannfarlige miljøer.

• Bytt ut batteriet så fort symbolet for batterivarsling vises på displayet.

Dårlig batteri kan medføre at feil måleverdier vises og kan dermed utgjøre ensikkerhetsrisiko.

• Instrumentet og tilbehøret må ikke demonteres eller modiﬁseres.

• Ta ut batteriet dersom produktet ikke skal brukes på enstund.

• Skru av instrumentet etter bruk.

• Hvis det er sterke elektriske magnetfelt inærheten av instrumentet

mens måling pågår kan dette medføre feilvisning. Dette forsvinner når forstyrrelsene opphører.

Page 33

Knapper og funksjoner

1. Display

2. [ HOLD/SEL ] Trykk

for ålåse oppmålt verdi, veksle mellom diodemåling og kontinuerlig summer(gulsymbol).

UT131B

3. : tilkobling for

rød testkabel ved likestrømsmåling opp til 10 A.

4. : tilkobling for svart

testkabel (tilbakeleder).

] Slå på og av

5. [

displaybelysningen, belysningen slås av automatisk etter 30 sek.

6. Målefunksjonsvelger

7. : tilkobling

for rød testkabel ved spenningsmåling, likestrømsmåling opp til 0,2 A, resistansmåling, diodetest og

HOLD/SEL

2000

200

200μ

OFF

20M

FUSED

250V Max

10 sec Max

200m

2000m

200

250

200

1.5V

12V

FUSED 200mA Max CAT II 250V

200k

20k

200m

avbruddsmåling.

Displaysymboler

• [ HOLD ] modus er aktivt. Batteriene må byttes ut, 2×AAA/LR03, 1,5 V.

•

Symbolet vises når resistoren eller dioden er ødelagt eller om spenningen

•

går over intervallet (overload). Kan også vises når målingen skjer med feil polaritet.

Norsk

Page 34

Bruk

Advarsel!

• Kontroller alltid før spenningsmåling at multimeteret er innstilt på riktig

måleområde og ikke på strøm-, resistans- eller diodemåling. Påse at du alltid plasserer testkablene riktig for den type måling som skal utføres.

• Vær ekstra oppmerksom når du måler spenning som overstiger 60 V,

spesielt fra måleobjekt med høy effekt.

• Kontroller at måleobjektet ikke er strømførende før du kobler inn

testledningene iserie med målekretsen (f.eks. ved måling av strøm).

• Påse at den kretsen som skal testes ikke er strømførende, før du måler

motstanden eller summer-/diodetest.

• Pass på at du bruker riktig funksjon og måleområde. Hvis du er usikker

på riktig måleområde skal du starte med den høyeste verdien og arbeide deg nedover.

Norsk

• Du må være svært forsiktig når du bruker instrumentet på eninduktiv

komponent, f.eks. transformatorer, relèspoler eller liknende. Høyspenning kan oppstå (induseres) ved målepunktet når strømkretsen brytes.

• Påse at testkablene er igod stand og at isoleringen ikke er skadet.

• Ved bytte av sikring må den nye sikringen være av riktig type og med riktig verdi.

Spenningsmåling

Batteriet kontrolleres ved ådreie på funksjonsvelgeren til enny målefunksjon. Hvis batterisymbolet vises begynner batteriet åbli dårlig.

1. Den sorte testledningen

kobles til COM, den røde til VmAµA.

2. Still funksjonsvelgeren på

(200/250V~) eller

V V (200 mV − 250V) og

ønsket måleskala for måling av spenning.

HOLD/SEL

2000

200

20k

200μ

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 35

3. Testledningene kobles til den spenningskilden som skal måles. Les av

måleverdien.

Obs! Hvis man kobler med feil polaritet ved likespenning vil displayet vise

− (minus) foran måleverdien.

Batterimåling

1. Den sorte testledningen

kobles til COM, den røde til VmAµA.

2. Funksjonsvelgeren stilles

på 12 V, 9 V eller 1,5 V, avhengig av hvilken type batteri som skal måles.

3. Batteristatus vises

idisplayet med betegnelsen Good, Low eller Bad:

HOLD/SEL

2000

200

20k

200μ

Batterimodell 1,5 V 9 V 12 V

Lastmotstand 30 Ω 900 Ω 60 Ω

Good ≥ 1,31 V ≥ 7,8 V ≥ 10,5 V

Low 0,95−1,31 V 5,7−7,7 V 7,6−10,4 V

Bad ≤ 0,94 V ≤ 5,6 V ≤ 7,5 V

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Norsk

Page 36

Måling av likestrøm

1. Koble den svarte test-

kabelen til COM og den røde til VmAµA (for måling mellom 0–200 mA) eller til 10 AMAX (ved måling mellom 200mA og 10 A).

2. Stillinn funksjonsvelgeren

på A .

3. Seriekoble testledningene

mellom strømkilde og belastningen som skal

HOLD/SEL

2000

200

20k

200μ

måles. Les av måleverdien.

Norsk

Advarsel!

Kablene må ikke kobles parallellt med spenningskilden ved strømmåling! Hvis du er usikker på riktig måleområde, skal du starte med den høyeste verdien og jobbe deg nedover.

Ved måling av høy strømstyrke skal instrumentet kun være koblet til ikort tid (mindre enn 10 sekunder ved > 10 A). Dette for åikke overopphete shunten.

Tiden mellom to målinger må være mer enn 15 min.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 37

Diodetest

1. Kobleden sorte test-

ledningen til COM, den røde til VmAµA.

2. Still funksjonsvelgeren på

og trykk på [ HOLD/SEL ] knappen for måling av dioders terskelverdi (V).

3. Koble den sorte testledningen til katoden og den røde til anoden på dioden som skal

HOLD/SEL

2000

200

20k

200μ

testes. Les av verdien for forspenningstapet på displayet. Hvisdisplayet viser « », prøv åskifte polaritet på dioden. Det kan også være at dioden er ødelagt.

Advarsel!

Påse at den kretsen som skal testes ikke er strømførende, før du tester dioder. Du må være svært forsiktig når du bruker instrumentet på eninduktiv komponent, f.eks. transformatorer, relèspoler eller liknende. Pass på at disse er utladet før målingen utføres. Høyspenning kan oppstå (induseres) ved målepunktet når strømkretsen brytes.

Obs! Envelfungerende diode ienkrets skal ha et forspenningsfall på 0,5−0,8 V. Bakpenningsfallet kan variere mye, avhengig av motstanden for andre ledningsveier mellom målespissene.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Norsk

Page 38

Avbruddsmåling (kontinuitet)

1. Koble den svarte testkabelen til COM og den røde till VmAµA. Still inn funksjonsvelgeren på .

2. Testkablene kobles til de kabelendene som skal kontrolleres.

- Ingen avbrudd ikabelen: Summeren lyder hele tiden hvis motstanden er ≤ 10Ω.

HOLD/SEL

2000

200

20k

200μ

- Brudd ikabelen: Summeren lyder ikke hvis motstanden er

Norsk

> 51Ω.

Advarsel!

Påse at den kretsen som skal testes ikke er strømførende før du måler kontinuitet. Du må være svært forsiktig når du bruker instrumentet på eninduktiv

komponent, f.eks. transformatorer, relèspoler eller liknende. Pass på at disse er utladet før målingen utføres. Høyspenning kan oppstå (induseres) ved målepunktet når strømkretsen brytes.

For åunngå støt må du være FORSIKTIG når du arbeider med høyere spenning enn 60 V DC eller 30 V AC RMS. Høyere spenning medfører fare for kraftige støt.

Obs! Testspenning ved åpen krets ca. 2,1 V.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 39

Resistansmåling

1. Den sorte testledningen kobles til COM, den røde til VmAµA.

2. Still inn funksjonsvelgeren på og ønsket måleskala for måling av resistans.

3. Koble testledningene til den kretsen som skal måles. Avles måleverdien.

HOLD/SEL

2000

200

20k

200μ

Advarsel! Kontroller at måleobjektet er strømløst før målingen starter.

For åunngå skader på personer må det ikke foretas måling på komponenter som har høyere spenning enn 60 V (DC) eller 30 V (AC).

Testledningene kan addere 0,1−0,2 Ω til den faktiske måleverdien. For åforeta nøyaktige målinger på komponenter med lav motstand, må inngangstilkoblingene kortsluttes. Noter den kortsluttede verdien og bruk den til åregne ut feilmålingen iavlesingen på displayet.

Hvis den kortsluttede verdien er høyere enn 0,5 Ω, kontroller om entilkobling/testledning glipper eller er skadet.

Ved måling av høy resistans (> 1 MΩ) er det normalt at det tar noen sekunder før visningen av måleresultatet stabiliseres.

Best nøyaktighet oppnås ved bruk av korte testledninger av god kvalitet.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Norsk

Page 40

Vedlikehold

• Rengjør produktet med enlett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsemidler eller etsende kjemikalier.

• Ta ut batteriet og oppbevar multimeteren tørt og støvfritt, utenfor barns rekkevidde, hvis den ikke skal brukes under enlengre periode.

Bytte av batteri

1. Koble fra testledningene.

2. Vri funksjonsvelgeren til posisjon OFF.

3. Ta av plastbeskyttelsen.

4. Løsne skruen og ta bort batterilokket.

5. Ta ut batteriene fra batteriholderen.

6. Sett inye batterier (2×AAA, LR03). Følg merkingen for polaritet ibunnen av batteriholderen.

Norsk

7. Sett på batterilokket igjen og skru til skruen.

8. Fjern plastbeskyttelsen.

Bytte av sikring

Når « » symbolet vises idisplayet og summersingnal lyder må sikringene kontrolleres.

1. Ta bort testledningene fra produktet.

2. Vri funksjonsvelgeren til posisjon OFF.

3. Ta av plastbeskyttelsen.

4. Løsne de to skruene som holder bakstykket fast og ta det bort.

5. Erstatt sikringen(e) med tilsvarende de gamle:

1×10 A, 250 V, BFC (kvikk keramisk) 5×20 mm 1×200 mA, 250 V, BFC (kvikk keramisk) 5×20 mm

6. Sett bakstykket på plass og skru til skruene.

Page 41

Avfallshåndtering

Symbolet betyr at produktet ikke skal kastes sammen med øvrig husholdningsavfall. Dette gjelder innenfor EØSområdet. For åforebygge eventuelle skader på helse og miljø som følge av feil avfallshåndtering skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på enansvarsfull måte. Benytt miljøstasjonene som er der du beﬁnner deg eller ta kontakt med forhandler. De vil ta hånd om produktet på enmiljømessig forsvarlig måte.

Spesifikasjoner

Generell spesifikasjon

Polaritet Automatisk indikasjon av negativ (−) polaritet. Nullstilling Automatisk Strømforsyning 2× AAA, LR03 1,5 V Overbelastningsvern

sikringer 1×10 A, 250 V, BFC (kvikk keramisk) 5×20 mm

1×200 mA, 250 V, BFC (kvikk keramisk) 5×20 mm

Måleoppdatering 2–3/sek Måleområde Manuell innstilling Batterivarsling Batterisymbol vises på displayet. Bruksmiljø 0−40 ºC (32−104 ºF)

0−30 °C ≤75 % luftfuktighet 30−40 °C ≤50 % luftfuktighet

Oppbevaring −10 − +50 °C (14−122 °F) Maks brukshøyde 2000 m Mål 134×77×47 mm Vekt 216 g (med batterier)

Norsk

Page 42

Elektrisk spesifikasjon

DC Voltage

Range Resolution Accuracy Overload protection

200 mV 0.1 mV ±(0.7%+3)

2000 mV 1 mV ±(0.5%+2)

20.00 V 0.01 V ±(0.7%+3)

200.0 V 0.1 V ±(0.7%+3)

250 V 1 V ±(0.7%+3)

Input impedance: about 10 MΩ

AC Voltage

Norsk

Range Resolution Accuracy Overload protection

200.0 V 0.1V

250 V 1 V

Input impedance: about 10 MΩ

± (1.2 % + 3) 250 Vrms (AC/DC)

Resistance

Range Resolution Accuracy Overload protection

200.0 Ω 0.1 Ω ± (1.0 % + 2)

2000 Ω 1 Ω ± (0.8 % + 2)

20.00 kΩ 0.01 kΩ ± (0.8 % + 2)

20.00 kΩ 0.1 kΩ ± (0.8 % + 2)

20.00 MΩ 0.01 MΩ ± (1.2 % + 3)

250 V RMS (AC/DC)

250 Vrms (AC/DC)

Page 43

Diode and continuity measurement

Range Resolution Accuracy Overload

Open circuit voltage:

0.001 V

0.1 Ω

Remark: Make sure voltage level of calibrated equipment is less than 10 V to avoid damages to themeter.

2,1V test current is about 1mA Solicon PN junction voltage is about 0,5−0,8V.

protection

250 Vrms (AC/DC)

DC current

Range Resolution Accuracy Overload protection

200.0 µA 0.1 µA ± (1,0%+2)

250 Vrms(AC/DC)200.0 mA 0.1 mA ± (1,0%+2)

10.00 A 0.01 A ± (1,2%+5)

Remark: At 10 Arange: For continuous measurement ≤ 10 seconds and interval not less than 15 minutes.

Norsk

Page 44

Yleismittari UNI-T UT131B

Tuotenro 41-1599

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista tekstitai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Tietoa mittalaitteesta

Yleismittari on kehitetty ja testattu kategorian II vaatimusten mukaisesti 250 V:n nimellisjännitteeseen saakka ja sen saasteaste on2.

Luokittelu

Mittalaitteet luokitellaan eri kategorioihin sen mukaan, missä sähköisessä ympäristössä niitä käytetään ja kuinka hyvin ne on suojattu mahdollisilta ylijännitepiikeiltä.

Mittalaitteen merkintä kertoo, mihin kategoriaan laite kuuluu. Luokittelu kertoo, miten laite suojaa mahdollisilta ylijännitteiltä, jotka voivat aiheuttaa laitteen käyttäjälle vaaratilanteita.

Suomi

Luokittelu voidaan kuvata lyhyesti näin: Sähköverkosta tulevan äkillisen ylijännitteen (esim. salamanlyönnistä

aiheutuva jännitteen muutos) sattuessa on vaara suurin esimerkiksi rakennuksen sisään tulevassa syöttöjohdossa. Pidemmällä asunnossa vastus (impedanssi) johdoissa lisääntyy ja verkkoon liitetyt laitteet vähentävät ja jakavat ylijännitettä. Mittalaitteen kategoria kertoo, missä sähköisessä ympäristössä laitetta voi käyttää.

Page 45

Mittalaitteet on jaettu eri kategorioihin seuraavasti:

• Kategoria I:Elektroniikan ja sellaisten laitteiden mittaamiseen, joissa on sisäänrakennettu ylijännitesuoja.

• Kategoria II: Yksivaihevirtaa käyttävien laitteiden mittaamiseen, jotka saavat virtaa rakennuksen sähköjärjestelmästä. Sekäpistorasiaan liitettävät että kiinteästi asennettavat laitteet.

• Kategoria III: Rakennuksen sähköjärjestelmän mittaamiseen. Kiinteästi asennetut johdot, sulakekaapit ja sähkökeskukset. Kolmivaihevirran jakelu (kaikki syöttökaapelit sekä kolmivaihevirtaa käyttävät laitteet, koneet ja kalustot).

• Kategoria IV: Kolmivaihevirta primaaritasolla ja kaikki ulkokäyttöön tarkoitetut johtimet.

Tämä yleismittari kuuluu kategoriaan II ja sillä voi mitata yksivaihevirtaa käyttävien laitteiden jännitettä aina 250 V:iin saakka. Yleismittaria ei saa käyttää kolmivaihevirta laitteiden, kolmivaihevirtakaapeleiden tai sähkökeskusten mittaamiseen, vaikka niiden nimellisjännite ei olisikaan korkeampi kuin 250V.

Saasteaste

Yleismittari on kehitetty käytettäväksi ympäristöissä, missä voi esiintyä saasteita, jotka eivät johda sähköä. Poikkeuksena tilapäiset, kondensaatiosta aiheutuvat johdinsaasteet.

Esimerkkejä ympäristöistä, joiden saasteaste on 2, ovat kotiympäristön kuivat tilat, toimistot, testiasemat ja laboratoriot. Toisinsanoen kuivat tilat, joissa on normaali sisäilmasto.

Yleismittaria ei saa käyttää tai säilyttää tiloissa, joissa se voi altistua sähköä johtaville saasteille (kiinteät, nestemäiset tai kaasut).

Yleismittaria ei tule esimerkiksi altistaa kostealle ilmalle, jonka relatiivinen kosteus on yli 75 %. Sitäei tule myöskään käyttää lämmittämättömissä tiloissa, eikä märkätiloissa tai ulkona, joissa on riski, että mittari kastuu.

Sitä ei ole tarkoitettu käytettäväksi teollisuudessa tai maataloudessa käytettävien sähkölaitteiden kanssa.

Suomi

Page 46

Turvallisuus

• Laite on testattu seuraavien CE-standardien mukaisesti: EN 611010-1:2010, EN 61010-2-030:2010, EN 61326:2013, samt CAT II: 250 V, likaantumisaste II.

• Tuote on tarkoitettu vain sisäkäyttöön.

• Varmista mittalaitteen turvallinen käyttö noudattamalla kaikkia käyttö- ja turvallisuusohjeita.

• Älä käytä laitetta, jos se on vaurioitunut tai jos se ei toimi oikealla tavalla.

• Varmista, että sormesi ovat testausjohdinten sormisuojien takana ennen kuin käytät testijohtimia.

• Varmista että virta on sammutettu ennen kuin kosket virtapiiriin. Myös pieni virranvoimakkuus voi olla vaarallinen.

• Älä mittaa laitteella jännitettä, joka on yli 250 V DC tai 250 V AC RMS.

• Vältä iskut ja työskentele erittäin varovaisesti, kun jännite on yli 60 VDC tai 35 VAC RMS. Korkeampi jännite aiheuttaa voimakkaan iskun riskin.

• Aseta oikea mittausalue toiminnonvalitsimella ennen mittauksen aloittamista. Mittausaluetta ei saa muuttaa meneillään olevan mittauksen aikana.

• Älä käytä laitetta, jos sen paristolokero tai takaosa on vioittunut.

• Älä ylitä mittalaitteen mittarajoja. Näin vältät sähköiskut ja mittalaitteen vahingot.

• Laite on suojattu sulakkeilla, mutta ne eivät suojaa kaikilta käyttövirheiltä.

• Laitetta ei saa käyttää tai säilyttää tiloissa, jossa on liian korkea lämpötila/ ilmankosteus. Laitetta ei saa myöskään käyttää tai säilyttää tiloissa, jossa on räjähtävää tai helposti syttyvää materiaalia tai voimakkaita

Suomi

magneettikenttiä.

• Vaihda paristo, kun paristovaroituksen kuvake ilmestyy näytölle. Alhainen pariston varaus saattaa johtaa virheelliseen mittaustulokseen, ja se aiheuttaa myös turvallisuusriskin.

• Laitetta tai sen tarvikkeita ei saa muuttaa tai purkaa.

• Poista paristo, jos laite on pitkään käyttämättä.

• Sammuta laite käytön jälkeen.

• Jos laitteen lähellä on voimakkaita magneettikenttiä, ne saattavat aiheuttaa vääriä mittaustuloksia. Kun magneettihäiriö katoaa, laite näyttää jälleen oikeita mittaustuloksia.

Page 47

Painikkeet ja toiminnot

1. Näyttö

2. [ HOLD/SEL ] lukitse mitattu arvo painamalla, vaihda diosimittauksen ja jatkuvan summerin (keltasymboli).

3. : punaisen

UT131B

testijohdon liitäntä korkeintaan 10 A:n tasavirtamittauksessa.

4. : mustan testijohdon liitäntä.

] Sytytä ja sammuta

5. [ näytön valaistus. Valaistus sammuu automaattisesti 30 sekunnin kuluttua.

6. Mittaustoiminnon valitsin

7. : punaisen testijohdon liitäntä jännitemittauksessa, tasavirtamittaus korkeintaan 0,2 A, resistanssimittaus, dioditestaus ja katkomittaus.

HOLD/SEL

2000

200

200μ

OFF

20M

FUSED

250V Max

10 sec Max

200m

2000m

200

250

200

1.5V

12V

FUSED 200mA Max CAT II 250V

200k

20k

200m

Näytön merkinnät

• HOLD ] tila on aktiivinen. Vaihda paristot 2×AAA/LR03, 1,5 V.

•

Kuvake näkyy, kun resistori tai diodi on viallinen tai kun jännite menee yli

•

mittausalueen (overload). Kuvake saattaa näkyä myös, kun mittauksessa on väärä napaisuus.

Suomi

Page 48

Käyttö

Varoitus!

• Varmista aina ennen jännitteen mitatusta, että yleismittarista on valittu oikea

mittausalue ja että se ei ole virta-, resistanssi- tai diodimittauksessa. Varmista, että käytät kullekin mittausalueelle kuuluvaa oikeaa mittausreikää.

• Ole erityisen varovainen mitatessasi jännitettä, joka on yli 60 V. Tämä koskee

erityisesti tehokkaita mitattavia kohteita.

• Varmista aina että mittauskohteessa ei ole virtaa ennen kuin kytket

testausjohtimet sarjaan mittapiirin kanssa (esim. virtamittauksessa).

• Varmista ennen resistanssimitatusta ja summeri/dioditestusta, että

testattavassa piirissä ei ole virtaa.

• Varmista aina, että valitset oikean toiminnon ja mittausalueen. Jos et ole

varma oikeasta mittausalueesta, aloita korkeimmasta, ja siirry pienempään.

• Ole erityisen varovainen kun mittaat induktiivisia komponentteja, kuten

muuntajia, relekäämejä tai vastaavia. Korkeajännitettä saattaa syntyä (indusoitua) mitattavassa kohteessa virtapiirin katketessa.

• Varmista, että testausjohtimet ovat ehjät ja että eristeet eivät ole vahingoittuneet.

• Kun vaihdat sulakkeen, varmista että uusi on oikean tyypinen ja että siinä

on oikea arvo.

Jännitemittaus

Suomi

Tarkista pariston kunto kiertämällä mittaustoiminnon valitsin uuteen mittaustoimintoon. Pariston kuvake ilmestyy näytölle, jos paristo on heikko.

1. Liitä musta testausjohdin

kohtaan COM ja punainen kohtaan VmAµA.

2. Aseta mittaustoiminnon

valitsin kohtaan

(200/250V~) tai

V V (200 mV – 250V),

ja valitse jännitteen mittaukselle sopiva mittaasteikko.

HOLD/SEL

2000

200

20k

200μ

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 49

3. Liitä testausjohtimet mitattavaan jännitelähteeseen. Lue mitta-arvo.

Huom.! Jos tasajännitemittauksessa on kytketty väärä napaisuus, näytöllä näkyy miinusmerkki ennen mitta-arvoa.

Paristomittaus

1. Liitä musta testausjohdin

kohtaan COM ja punainen kohtaan VmAµA.

2. Aseta mittaustoiminnon

valitsin kohtaan 12 V, 9 V tai 1,5 V riippuen testattavasta paristotyypistä.

3. Näytöllä näkyy jokin

seuraavista pariston tiloista: Good, Low tai Bad.

HOLD/SEL

2000

200

20k

200μ

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Pariston malli 1,5 V 9 V 12 V

Kuormavastus 30 Ω 900 Ω 60 Ω

Good ≥ 1,31 V ≥ 7,8 V ≥ 10,5 V

Low 0,95−1,31 V 5,7−7,7 V 7,6−10,4 V

Bad ≤ 0,94 V ≤ 5,6 V ≤ 7,5 V

Suomi

Page 50

Tasavirran mittaaminen

1. Liitä musta testausjohdin

kohtaan COM ja punainen kohtaan VmAµA (mittaus välillä 0–200mA) tai kohtaan 10A MAX (mittaus välillä 200mA ja 10 A).

2. Aseta mittaustoiminnon

valitsin kohtaan A .

3. Sarjakytke testausjohtimet

virtalähteen ja mitattavan kohteen välille. Lue mitta-

HOLD/SEL

2000

200

20k

200μ

arvo.

Varoitus!

Älä kytke kaapeleita rinnakkain jännitelähteeseen virransyötössä. Jos et ole varma oikeasta mittausalueesta, aloita korkeimmasta ja siirry pienempään.

Suomi

Korkean virranvoimakkuuden mittauksessa yleismittari saa olla liitettynä vain lyhyen aikaa (alle 10 sekuntia, kun virranvoimakkuus > 10 A). Näin vältetään shuntin ylikuumeneminen.

Kahden mittauksen välillä tulee olla yli 15 minuuttia.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 51

Dioditestaus

1. Liitä musta testausjohdin

kohtaan COM ja punainen testausjohdin kohtaan VmAµA.

2. Aseta mittaustoiminnon

valitsin kohtaan ja paina painiketta [ HOLD/SEL ], kun mittaat diodin kynnysjännitettä (V).

3. Liitä musta testausjohdin

testattavan diodin katodiin ja punainen testausjohdin anodiin. Lue näytöltä pääjännitteen häviö. Jos näytöllä lukee ” ”, yritä vaihtaa diodin napaisuutta. Huomioi, että diodi saattaa olla myös viallinen.

HOLD/SEL

2000

200

UT131B

OFF

20M

200m

200k

20k

200μ

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Varoitus!

Varmista ennen dioditestausta, että testattavassa piirissä ei ole virtaa. Ole erityisen varovainen kun mittaat induktiivisia komponentteja, kuten muuntajia, relekäämejä tai vastaavia. Varmista ennen mittausta, että ne ovat tyhjiä. Korkeajännitettä saattaa syntyä (indusoitua) mitattavassa kohteessa virtapiirin katketessa.

Huom.! Piirin diodin jännitehäviön tulee olla 0,5–0,8 V. Takajännitehäviö saattaa vaihdella paljon riippuen mittauskärkien muiden johdinteiden vastuksesta.

Suomi

Page 52

Jatkuvuusmittaus (johtavuus)

1. Liitä musta testausjohdin

kohtaan COM ja punainen testausjohdin kohtaan VmAµA. Aseta mittaustoiminnon valitsin kohtaan .

2. Liitä testausjohtimet

mitattavien kaapeleiden päihin.

- Johdossa ei katkosta: Summeri soi koko ajan,

HOLD/SEL

2000

200

20k

200μ

jos vastus on ≤ 10Ω.

- Johdossa on katkos: Summeri ei soi, jos vastus on >51Ω.

Varoitus!

Varmista ennen jatkuvuustestausta, että testattavassa piirissä ei ole virtaa. Ole erityisen varovainen kun mittaat induktiivisia komponentteja, kuten

muuntajia, relekäämejä tai vastaavia. Varmista ennen mittausta, että ne ovat

Suomi

tyhjiä. Korkeajännitettä saattaa syntyä (indusoitua) mitattavassa kohteessa virtapiirin katketessa.

Vältä iskut ja työskentele erittäin varovaisesti, kun jännite on yli 60 VDC tai 30 VAC RMS. Korkeampi jännite aiheuttaa voimakkaan iskun riskin.

Huom.! Avoimen piirin testijännite noin 2,1 V.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 53

Resistanssimittaus

1. Liitä musta testausjohdin kohtaan COM ja punainen kohtaan VmAµA.

2. Aseta mittaustoiminnon valitsin kohtaan ja valitse resistanssimittaukselle haluttu mitta-asteikko.

3. Liitä testausjohtimet mitattavaan piiriin. Lue mitta-arvo.

HOLD/SEL

2000

200

20k

200μ

Varoitus! Varmista ennen mittausta, että testattava mittauskohde

on virraton. Vältä henkilövahingot älkä mittaa komponentteja, joiden jännite on yli

60 V (DC) tai 30 V (AC). Testausjohtimet saattavat lisätä 0,1–0,2 Ω todelliseen mittausarvoon.

Jotta voit mitata tarkasti komponentteja, joissa on alhainen resistanssi, oikosulje tuloliitännät, merkitse ylös oikosuljettu arvo ja käytä sitä laskeaksesi pois virhemittauksen näytöllä näkyvästä mittaustuloksesta.

Jos oikosuljettu arvo on yli 0,5 Ω, niin varmista, että liitännöissä/ testausjohtimissa ei ole välystä tai että ne eivät ole vahingoittuneet.

Korkean resistanssin (>1 MΩ) mittauksessa on tavallista, että kestää joitakin sekunteja ennen kuin mittaustuloksen näyttö vakaantuu.

Mahdollisimman tarkan tuloksen saavuttamiseksi tulee käyttää mahdollisimman lyhyitä ja laadukkaita testausjohtimia.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Suomi

Page 54

Huolto ja ylläpito

• Puhdista laite kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja.

• Jos laitetta ei käytetä pitkään aikaan, irrota paristo ja säilytä laitetta kuivassa ja pölyttömässä paikassa lasten ulottumattomissa.

Pariston vaihtaminen

1. Irrota testausjohtimet.

2. Aseta mittaustoiminnon valitsin asentoon OFF.

3. Ota pois muovisuojus.

4. Avaa ruuvi ja poista paristolokeron kansi.

5. Irrota paristot paristolokerosta.

6. Aseta uudet paristot (2× AAA, LR03). Varmista paristolokeron pohjassa olevista merkinnöistä, että paristot tulevat oikein päin.

7. Laita paristolokeron kansi paikalleen ja ruuvaa ruuvi kiinni.

8. Laita muovisuojus paikalleen.

Sulakkeen vaihtaminen

Suomi

Sulakkeet pitää tarkistaa, kun näytöllä näkyy kuvake ” ” ja merkkiääni soi.

1. Irrota testausjohtimet laitteesta.

2. Aseta mittaustoiminnon valitsin asentoon OFF.

3. Ota pois muovisuojus.

4. Avaa takaosan kaksi ruuvia ja irrota takaosa.

5. Vaihda tilalle sulake/sulakkeet, joissa on samat arvot kuin vanhoissa.

1×10 A, 250 V, BFC (nopea keraaminen) 5×20 mm 1×200 mA 250 V,BFC (nopea keraaminen) 5×20 mm

6. Laita takaosa paikalleen ja kiristä ruuvit.

Page 55

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Yleiset tiedot

Napaisuus Negatiivisen napaisuuden (-) automaattinen ilmoitus Nollaaminen Automaattinen Strömförsörjning 2× AAA, LR03 1,5 V Ylikuormitussuoja

sulakkeet 1×10 A, 250 V, BFC (nopea keraaminen) 5×20 mm

1×200 mA 250 V, BFC (nopea keraaminen) 5×20 mm

Mittauspäivitys 2–3 kertaa sekunnissa Mittausalue Manuaalinen asetus Paristojen varaustason

varoitus Paristosymboli näkyy näytöllä Käyttöympäristö 0−40 ºC (32−104 ºF)

0−30 °C ≤75% ilmankosteus 30−40 °C ≤50% ilmankosteus

Säilytysympäristö −10 − +50 °C (14−122 °F)

Suurin käyttökorkeus 2000 m

Mitat 134×77×47 mm Paino Noin 216 grammaa (paristojen kanssa)

Suomi

Page 56

Sähkötekniset tiedot

DC Voltage

Range Resolution Accuracy Overload protection

200 mV 0.1 mV ±(0.7%+3)

2000 mV 1 mV ±(0.5%+2)

20.00 V 0.01 V ±(0.7%+3)

200.0 V 0.1 V ±(0.7%+3)

250 V 1 V ±(0.7%+3)

Input impedance: about 10 MΩ

AC Voltage

Range Resolution Accuracy Overload protection

200.0 V 0.1V

250 V 1 V

Input impedance: about 10 MΩ

Suomi

± (1.2 % + 3) 250 Vrms (AC/DC)

Resistance

Range Resolution Accuracy Overload protection

200.0 Ω 0.1 Ω ± (1.0 % + 2)

2000 Ω 1 Ω ± (0.8 % + 2)

20.00 KΩ 0.01 KΩ ± (0.8 % + 2)

200.0 kΩ 0.1 kΩ ± (0.8 % + 2)

20.00 MΩ 0.01 MΩ ± (1.2 % + 3)

250 Vrms (AD/DC)

250 Vrms(AC/DC)

Page 57

Diode and continuity measurement

Range Resolution Accuracy Overload

Open circuit voltage:

0.001 V

0.1 Ω

Remark: Make sure voltage level of calibrated equipment is less than 10 V to avoid damages to the meter.

2,1V test current is about 1mA Solicon PN junction voltage is about 0,5−0,8V.

If the measured resistance is greater than 50Ω, the measured circuit will be regarded as in open status, and the buzzer does not go off. If the measured circuit will be regarded as in good conduction status, and the buzzer goes off.

protection

250 Vrms(AC/DC)

DC current

Range Resolution Accuracy Overload protection

200.0 µA 0.1 µA ± (1,0%+2)

250 Vrms(AC/DC)200.0 mA 0.1 mA ± (1,0%+2)

10.00 A 0.01 A ± (1,2%+5)

Remark: At 10 A range: For continuous measurement ≤ 10 seconds and interval not less than 15 minutes.

Suomi

Page 58

Multimeter UNI-T UT131B

Art.Nr. 41-1599

Vor Inbetriebnahme dieBedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Über dasMessinstrument

DasMessgerät ist für dieÜberspannungskategorie CAT II bis 250 V Nennspannung und den Verschmutzungsgrad 2 konstruiert und getestet.

Kategorisierung

Messgeräte werden je nach vorgesehenem Einsatzbereich und deren Sicherheit/Schutz vor Überspannung in verschiedene Kategorien eingeteilt.

Eine Markierung auf dem Messgerät muss diese Kategorie kennzeichnen. DieKategorisierung gibt an, wie sicher dasMessgerät gegen eventuelle Überspannung, diefür den Benutzer eine Gefahr ausmachen kann, ist.

Kurz kann dieKategorisierung auf folgende Art beschrieben werden: Bei einer plötzlichen Überspannung im Stromnetz (z. B. bei Blitzeinschlag

in Niederspannungsleitung) ist dieGefahr dort am größten, wo der Strom in ein Gebäude gespeist wird. ImInneren des Gebäudes erhöht sich der Widerstand (dieImpedanz) in den Leitungen und den angeschlossenen Geräten, was dieÜberspannung verteilt und verkleinert. DieKategorie des

Deutsch

Messgerätes beschreibt also, für welche elektrische Umgebung dasGerät vorgesehen ist.

Page 59

Es gibt folgende Kategorien für Messgeräte:

• Kategorie I:Für Messungen anElektronik und Produkten mit eingebautem Überspannungsschutz.

• Kategorie II: Für Messungen aneinphasigen Geräten, dieüber dasStromnetz des Gebäudes versorgt werden. Sowohlfest installiert, als auch über Stecker angeschlossen.

• Kategorie III: Für Messungen im Stromnetz des Gebäudes. Festinstallierte Leitungen, Steckdosen, Sicherungskasten und Verteiler. Dreiphasen-Distribution (alle Speisungskabel sowie dreiphasigen Geräten).

• Kategorie IV: Dreiphasige Spannung auf primärem Niveau und Leiter für den Außenbereich.

Dieses Multimeter gehört zur Überspannungskategorie II und ist für Messungen von Spannungen aneinphasigen Geräten bis zu 250 V vorgesehen. DasGerät ist nicht für Messungen andreiphasigen Geräten, Leitungen oder Verteilern geeignet, auch wenn diese eine Nennspannung von 250 V nicht überschreiten.

Verschmutzungsgrad

DasGerät ist so konstruiert, dass es in Umgebungen mit nicht elektrisch leitenden Verschmutzungen benutzt werden kann. EineAusnahme ist, dass Leiterverschmutzung durch Kondensation entstehen könnte.

Umgebungen mit Verschmutzungsgrad 2 sind z. B.:trockene Wohnräume, Büros, Teststationen oder Labore. Alsotrockene Umgebungen mit normalem Innenklima.

DasMultimeter darf nicht in Umgebungen benutzt werden, in denen es für elektrisch leitende Verschmutzungen in jeglicher Form (fest, ﬂüssig, gasförmig) exponiert werdenkann.

DasMultimeter sollte z. B.nicht für eine relative Luftfeuchtigkeit von mehr als 75 % exponiert werden oder in nicht aufgewärmten Umgebungen, in feuchten Umgebungen oder im Außenbereich benutzt werden.

Es ist nicht für dieBenutzung in industriellen oder landwirtschaftlichen Umgebungen vorgesehen.

Deutsch

Page 60

Sicherheitshinweise

• DasProdukt ist konform mit den folgenden CE-Normen: EN611010-1:2010, EN61010-2-030:2010, EN61326:2013, sowie CAT II: 250 V, Verschmutzungsgrad II.

• DasProdukt ist nur zur Verwendung in Innenräumen geeignet.

• Ein Befolgen aller Sicherheitshinweise und Betriebsanweisungen sorgt für eine Sichere Benutzung des Gerätes.

• DasProdukt nicht betreiben, wenn es auf irgendeine Weise beschädigt ist oder nicht fehlerfrei funktioniert.

• Sicherstellen, dass sich dieFinger des Benutzers während der Benutzung hinter dem Fingerschutz der Messleitungen beﬁnden.

• Vor einem Eingriff in eine elektrische Schaltung sicherstellen, dass diese Spannungsfrei ist. Auch kleine Spannungsunterschiede/Ströme können gefährlich sein.

• Nicht höhere Spannungen als 250 V DC bzw. 250 V AC RMS mit dem Gerät messen.

• Bei höherer Spannung als 60 V DC bzw. 35 V AC RMS immer sehr VORSICHTIG sein um elektrischen Schlag zu vermeiden. Höhere Spannung birgt ein erhöhtes Risiko für elektrischen Schlag.

• Vor dem Messvorgang den richtigen Messbereich einstellen und diesen während des Messvorgangs nicht ändern.

• Nie dasGerät bei offenem Batteriefach oder Rückseite benutzen.

• Zum Vermeiden von elektrischem Schlag oder Schäden am Gerät nie dieMessgrenzen überschreiten.

• DasGerät ist durch Sicherungen geschützt, falsche Benutzung kann diesen Schutz jedoch aufheben.

• DasGerät ist nicht zur Benutzung oder Aufbewahrung in Umgebungen mit hoher Temperatur/Luftfeuchtigkeit, in explosionsgefährlichen Umgebungen oder in der Nähe von starken Magnetfeldern geeignet.

Deutsch

• Wenn dasBatteriewarnsymbol angezeigt wird sofort dieBatterie austauschen. Eine schwache Batterie kann dazu führen, dass ein falscher Messwert angezeigt wird und beinhaltet somit ein Sicherheitsrisiko.

• DasMultimeter und dessen Zubehör nicht auseinandernehmen oder auf irgendeine Weise ändern.

• Bei längerer Nichtbenutzung dieBatterie entnehmen.

• DasGerät nach Benutzung immer abschalten.

• Bei starken elektrischen Magnetfeldern in der Umgebung können fehlerhafte Messwerte angezeigt werden. DasGerät wird jedoch nicht nachhaltlich beeinträchtigt.

Page 61

Tasten und Funktionen

1. Display

2. [ HOLD/SEL ] Drücken um den gemessenen Wert zu ﬁxieren, Wechsel zwischen Diodentest und dauerhaftem Summerton

UT131B

(gelbes Symbol).

3. : Anschluss für dierote Messleitung bei Messung des Gleichstroms bis 10 A.

4. : Anschluss für dieschwarze Messleitung (Rückleiter).

] Ein- und Ausschalten

5. [ der Displaybeleuchtung, nach ca. 30 s wird dieBeleuchtung automatisch ausgeschaltet.

6. Messfunktionswähler

7. : Anschluss für dierote Messleitung bei

HOLD/SEL

2000

200

200μ

OFF

20M

FUSED

250V Max

10 sec Max

200m

2000m

200

250

200

1.5V

12V

FUSED 200mA Max CAT II 250V

200k

20k

200m

Messung von Spannung, Gleichstrom bis 0,2 A, Widerstandsmessung, Diodentest und Durchgangs prüfung.

Displaysymbole

• [ HOLD ] der Modus ist aktiviert. DieBatterien müssen gewechselt werden (2 × AAA/LR03, 1,5).

•

DasSymbol wird angezeigt, wenn der Resistor oder dieDiode kaputt

•

ist oder wenn dieSpannung dasIntervall überschreitet (overload). Kann auch angezeigt werden, wenn dieSpannung mit falscher Polarität gemessen wird.

Deutsch

Page 62

Gebrauch

Warnung!

• Vor Spannungsmessung immer sicherstellen, dass dasMultimeter auf

den richtigen Messbereich eingestellt ist (NICHT Strom-, Widerstandoder Diodenmessung). Sicherstellen, dass je nach Art der Messung immer dierichtigen Anschlüsse für dieMessleitungen gewählt werden.

• Beim Messen von Spannung über 60 V immer äußerst vorsichtig sein,

vor allem bei Messobjekten mit hoher Leistung.

• Sicherstellen, dass dasMessobjekt nicht Stromführend ist, wenn

dieMessleitungen mit dem Stromkreis in Serie angeschlossen werden (z.B. bei Strommessung).

• Sicherstellen, dass der zu messende Kreis nicht stromführend ist, wenn

Widerstand gemessen, Durchgang geprüft oder eine Diode getestet wird.

• Immer sicherstellen, dass dierichtige Funktion und der richtige

Messbereich eingestellt wird. Bei Unsicherheit über den richtigen Messbereich immer mit dem höchsten anfangen und bei Bedarf senken.

• Äußerste Vorsicht ist bei induktiven Komponenten, z. B. Trafo,

Relaisspule, geboten. Am Messpunkt kann beim Trennen vom Stromkreis durch Induktion Hochspannung entstehen.

• Sicherstellen, dass dieMessleitungen in einwandfreiem Zustand sind

und dass deren Isolierung nicht beschädigt ist.

• Beim Austauschen der Sicherung darauf achten, eine neue Sicherung

richtigen Typs und richtigen Wertes einzusetzen.

Spannungsmessung

Um dieBatterie zu kontrollieren den Messfunktionswähler auf

Deutsch

eine neue Funktion stellen. Bei schwacher Batterie wird dasBatteriesymbol angezeigt.

1. Dieschwarze Messleitung

anCOM anschließen und dierote Messleitung anVmAµA.

HOLD/SEL

2000

200

200μ

UT131B

OFF

20M

200m

200k

20k

2000m

200

250

200m

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 63

2. Den Messfunktionswähler auf V (200/250V~) oder V (200 mV – 250V)

und den gewünschten Spannungs-Messbereich stellen.

3. DieMessleitungen andiezu messende Spannungsquelle anschließen.

Den Messwert ablesen.

Hinweis: Sollte bei Gleichstrommessungen mit umgekehrter Polarität gemessen werden wird auf dem Display vor dem Messwert ein - (Minus) angezeigt.

Batteriemessung

1. Dieschwarze Messleitung

anCOM anschließen und dierote Messleitung anVmAµA.

2. Den Messfunktionswähler

auf 12 V, 9 V oder 1,5 V stellen, je nachdem welche Art von Batterie gemessen werden soll.

3. Der Batteriestatus wird

auf dem Display mit den

HOLD/SEL

2000

200

20k

200μ

Bezeichnungen Good, Low, oder Bad angezeigt:

Batteriemodel 1,5 V 9 V 12 V

Belastungswiederstand

30 Ω 900 Ω 60 Ω

Good ≥ 1,31 V ≥ 7,8 V ≥ 10,5 V

Low 0,95−1,31 V 5,7−7,7 V 7,6−10,4 V

Bad ≤ 0,94 V ≤ 5,6 V ≤ 7,5 V

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Deutsch

Page 64

Gleichstrommessung

1. Dieschwarze Messleitung

anCOM und dierote Messleitung anVmAµA (bei Messungen von 0–200 mA) bzw. an10A MAX (bei Messungen von 200 mA und 10 A) anschließen.

2. Den Messfunktionswähler

auf A stellen.

3. DieMessleitungen zwischen

Stromquelle und zu

HOLD/SEL

2000

200

20k

200μ

messender Last in Reihe schalten. Den Messwert ablesen.

Warnung!

Zur Strommessung dieMessleitungen nicht parallel mit der Spannungsquelle schalten. Bei Unsicherheit über den richtigen Messbereich immer mit dem höchsten anfangen und bei Bedarf senken.

Bei der Messung von starken Strömen darf dasGerät nur kurzzeitig angeschlossen werden (weniger als 10 Sekunden bei I > 10 A). Dies ist eine Vorsichtsmaßnahme um den Shunt nicht zu überhitzen.

Zwischen zwei Messungen mindestens 15 Minuten warten.

Deutsch

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 65

Diodentest

1. Dieschwarze Messleitung

anCOM anschließen und dierote Messleitung anVmAµA.

2. Zum Messen des

Schwellenwertes von Dioden (V) den Messfunktionswähler auf stellen und auf dieTaste [ HOLD/SEL ] drücken (V).

HOLD/SEL

2000

200

20k

200μ

3. Dieschwarze Messleitung

andieKathode und dierote Messleitung andieAnode der zu testenden Diode anschließen. Den Wert für dieDurchlassspannung auf dem Display ablesen. Falls auf dem Display „

“ angezeigt wird, kann probiert werden, diePolarität zu wechseln. Es kann aber auch sein, dass dieDiode kaputt ist.

Warnung!

Sicherstellen, dass der zu messende Kreis nicht stromführend ist wenn eine Diode getestet wird. Äußerste Vorsicht ist bei induktiven Komponenten, z. B. Trafo oder Relaisspule, geboten. Sicherstellen, dass diese vor dem Messvorgang komplett entladen sind. Am Messpunkt kann beim Trennen vom Stromkreis durch Induktion Hochspannung entstehen.

Hinweis: Eine funktionierende Diode hat in einer Schaltung eine Durchlassspannung von 0,5–0,8 V. DieSperrspannung kann je nach Widerstand der anderen Leitungswege sehr unterschiedlich sein.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Deutsch

Page 66

Durchgangsprüfung

1. Dieschwarze Messleitung anCOM anschließen und dierote Messleitung anVmAµA. Den Messfunktions wähler auf stellen.

2. DieMessleitungen andiezu prüfenden Leiterenden anschließen.

- Kein Kabelbruch: Der Summer ertönt konstant wenn der

HOLD/SEL

2000

200

20k

200μ

Widerstand geringer als oder gleich 10 Ω ist.

- Kabelbruch: Der Summer ertönt nicht wenn der Widerstand größer als 51 Ω ist.

Warnung!

Sicherstellen, dass der zu messende Kreis während der Durchgangsprüfung nicht stromführend ist.

Äußerste Vorsicht ist bei induktiven Komponenten, z. B. Trafo oder Relaisspule, geboten. Sicherstellen, dass diese vor dem Messvorgang komplett entladen sind. Am Messpunkt kann beim Trennen vom Stromkreis durch Induktion Hochspannung entstehen.

Bei höherer Spannung als 60 V DC bzw. 30 V AC RMS immer sehr

Deutsch

VORSICHTIG sein um elektrischen Schlag zu vermeiden. Höhere Spannung birgt ein erhöhtes Risiko für elektrischen Schlag.

Hinweis: Prüfspannung bei offenem Kreis ca. 2,1V.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Page 67

Widerstandsmessung

1. Dieschwarze Messleitung anCOM anschließen und dierote Messleitung anVmAµA.

2. Den Messfunktionswähler auf und den gewünschten Widerstands-Messbereich stellen.

3. DieMessleitungen anden zu messenden Kreis anschließen. Den Messwert

HOLD/SEL

2000

200

20k

200μ

ablesen.

Warnung! Vor dem Messvorgang sicherstellen, dass dasMessobjekt

nicht Stromführend ist.

Um Personenschäden zu vermeiden nicht Komponenten mit höherer Spannung als 60 V DC bzw. 30 V AC messen.

Durch dieMessleitungen können 0,1–0,2 Ω zum eigentlichen Messwert hinzugefügt werden. Um exakte Messwerte anKomponenten mit niedrigem Widerstand zu erreichen, dieMessleitungen kurzschließen und den Widerstandswert notieren, um damit danach dieAbweichungen am eigentlichen Messwert zu korrigieren.

Sollte der Widerstandswert größer als 0,5 Ω sein unbedingt dieMessleitungen auf Brüche/Beschädigungen überprüfen.

Beim Messen von hohem Widerstand (>1 MΩ) ist es normal wenn der Messwert erst nach einiger Zeit stabilisiert wird.

Für beste Genauigkeit sollten möglichst kurze und hochwertige Messleitungen benutzt werden.

UT131B

OFF

20M

200m

200k

200m

2000m

200

250

200

1.5V

12V

FUSED

250V Max

200mA Max

10 sec Max

CAT II 250V

Deutsch

Page 68

Pflege und Wartung

• DasGerät mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Lösungsmittel.

• Bei längerer Nichtbenutzung dieBatterie herausnehmen und dasGerät trocken und staubfrei außer Reichweite von Kindern aufbewahren.

Batteriewechsel

1. DieMessleitungen abnehmen.

2. Den Messfunktionswähler auf OFF stellen.

3. DieKunststoffummantelung abnehmen.

4. DieSchraube lösen und und dieBatterieabdeckung abnehmen.

5. DieBatterien aus dem Gerät nehmen.

6. Neue Batterien einlegen (2× AAA, LR03). DieAbbildung unten im Batteriefach zeigt diekorrekte Ausrichtung der Batterien an.

7. DieBatterieabdeckung wieder anbringen und dieSchrauben anziehen.

8. DieKunststoffummantelung anbringen.

Sicherungenwechsel

Wenn das „ “ Symbolen angezeigt wird und gleichzeitig der Summerton zu hören ist, sollten dieSicherungen überprüft werden.

1. DieMessleitungen vom Gerät abnehmen.

2. Den Messfunktionswähler auf OFF stellen.

3. DieKunststoffummantelung abnehmen.

4. Diezwei Schrauben zur Befestigung der

Deutsch

Geräterückseite lösen und diese vom Gerät abnehmen.

5. DieSicherung/ennur mit identischen Sicherung/en ersetzen:

1×10 A, 250 V, BFC (ﬂink Keramik) 5×20 mm 1×200 mA 250 V,BFC (ﬂink Keramik) 5×20 mm

6. DieRückseite wieder aufsetzen und dieSchrauben anziehen.

Page 69

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht gemeinsam mit dem Hausmüll entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für Umwelt und Gesundheit vorzubeugen, diedurch unsachgemäße Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um dienachhaltige Wiederverwertung von stofﬂichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte dieörtlichen Recycling- und Sammelstationen nutzen oder den Händler kontaktieren. Dieser kann dasProdukt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Allgemeine Daten

Polarität Automatische Anzeige für negative (−) Polarität Nullstellung Automatisch Stromversorgung 2× AAA, LR03 1,5 V Überlastungsschutz

Sicherungen 1×10 A, 250 V, BFC (ﬂink Keramik) 5×20 mm

1×200 mA 250 V, BFC (ﬂink Keramik) 5×20 mm

Aktualisierung der Messung 2- bis 3-mal pro Sekunde

Messbereich Manuelle Einstellung Batteriewarnung Anzeige des Batteriesymbols auf dem Display Betriebsumgebung 0−40 ºC (32−104 ºF)

0−30 °C ≤75% Luftfeuchtigkeit 30−40 °C ≤50% Luftfeuchtigkeit

Aufbewahrungs umgebung −10 − +50 °C (14−122 °F)

Max. Betriebshöhe 2000 m Abmessungen 134×77×47 mm Gewicht Ca. 216 g (mit Batterien)

Deutsch

Page 70

Elektrische Daten Gleichspannung

Messbereich Auﬂösung Genauigkeit Überlastungsschutz

200 mV 0,1 mV ±(0.7%+3)

2000 mV 1 mV ±(0.5%+2)

20,00 V 0,01 V ±(0.7%+3)

200,0 V 0,1 V ±(0.7%+3)

250 V 1 V ±(0.7%+3)

Eingangsimpedanz: ca. 10 MΩ

250 Vrms (AD/DC)

Wechselspannung

Messbereich Auﬂösung Genauigkeit Überlastungsschutz

200,0 V 0,1 V

250 V 1 V

Eingangsimpedanz: ca. 10 MΩ

± (1.2 % + 3) 250 Vrms (AC/DC)

Widerstand

Messbereich Auﬂösung Genauigkeit Überlastungsschutz

200,0 Ω 0,1 Ω ± (1.0 % + 2)

Deutsch

2000 Ω 1 Ω ± (0.8 % + 2) 20,00 kΩ 0,01 kΩ ± (0.8 % + 2) 200,0 kΩ 0,1 kΩ ± (0.8 % + 2) 20,00 MΩ 0,01 MΩ ± (1.2 % + 3)

250 Vrms (AC/DC)

Page 71

Diodentest und Durchgangsprüfung

Messbereich

Anmerkung: Um Schäden am Multimeter zu verhindern sicherstellen, dass

dasSpannungsniveau der kalibrierten Ausrüstung 10 V nicht überschreitet.

Auﬂösung Genauigkeit Überlastungs-

Offene Klemm spannung:

0,001 V

0,1 Ω

2,1 V Test spannung ca. 1 mA Spannung des Solicon PN-Übergang ca. 0,5−0,8 V.

Wenn der gemessene Widerstand größer als 50 Ω ist, wird diegemessene Schaltung als offen betrachtet und der Summer ertönt nicht. Wenn diegemessene Schaltung als in gutem Zustand bewertet wird ertönt der Summer.

schutz

250 Vrms (AC/DC)

Gleichspannung

Messbereich Auﬂösung Genauigkeit Überlastungsschutz

200,0 µA 0,1 µA ± (1,0%+2)

250 Vrms (AC/DC)200,0 mA) 0,1 mA) ± (1,0%+2)

10,00 A 0,01 A ± (1,2%+5)

Anmerkung: Bei 10 AErfassungsbereich: bei durchgehender Messung ≤ 10 Sekunden und einem Intervall von mindestens 15 Minuten.

Deutsch

Page 72

Sverige

Kundtjänst tel: 0247/445 00 e-post: [email protected] Internet www.clasohlson.se Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00 e-post: [email protected] Internett www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi

Asiakaspalvelu puh.: 020 111 2222 sähköposti: [email protected] Internet www.clasohlson.fi Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

United Kingdom

Customer Service contact number: 020 8247 9300 e-mail: [email protected] Internet www.clasohlson.co.uk Postal Clas Ohlson Ltd, Aquilla House (First floor), 1 Becketts Wharf, Lower Teddington Road, Hampton Wick, Kingston Upon Thames, KT1 4ER

Deutschland

Kundenservice Hotline: 040 2999 78111 E-Mail: [email protected] Homepage www.clasohlson.de Postanschrift Clas Ohlson GmbH, Valentinskamp 88 20355 Hamburg
